Приложение

к приказу Федерального агентства по техническому регулированию и метрологии

от «18» декабря 2019 г. № 3032

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Колонки топливораздаточные ЕКА (далее - колонки) предназначены для измерения объема топлива (бензин, керосин, дизельное топливо, далее - топливо) с вязкостью от 0,55 до 40 мм²/с (сСт) при выдаче его в топливные баки транспортных средств с учетом требований учетно-расчетных операций.

Принцип действия колонок состоит в следующем: топливо из резервуара через приемный клапан, фильтр предварительной очистки и моноблок подается в измеритель объема (счетчик) топлива, из которого через раздаточный шланг с пистолетом поступает в бак транспортного средства.

В колонках реализован прямой метод непосредственной оценки объема топлива измерительной аппаратурой - измерителем объема топлива, проходящего через колонку, в единицах объема. При протекании топлива через измеритель объема возникает разность давлений на его входе и выходе, под действием которого поршень совершает возвратнопоступательное движение, топливо при этом вытесняется из измерительной камеры. Поступательное движение поршней вместе с кулисами преобразуется во вращательное движение коленчатого вала, которое через соединительную муфту передается на вал датчика импульсов. Вращательное движение вала датчика импульсов преобразуется в последовательность электрических импульсов, поступающих в электронно-вычислительное устройство - блок индикации и управления (БИУ) колонок, на цифровом табло которого индицируется количество отпущенного топлива, его цена и стоимость. В БИУ может обрабатываться до 10 измерительных линий и использоваться до 4 дисплеев.

Задание дозы топлива и включение колонок производит оператор на пульте, находящемся непосредственно на колонке или с пульта дистанционного управления через интерфейс S&B-VII или IFSF (LON) или с помощью ПИН кода или специальных карт через устройство считывания карт, соединенных с системой управления колонки.

Установка нулевых показаний на цифровом табло разового учета выданного объема топлива производится автоматически при снятии раздаточного пистолета с колонок.

Колонки представляют модульную конструкцию и могут иметь от 1 до 5 модулей (блоков).

Колонки состоят из:

• - рамы;

• - гидравлического блока;

• - БИУ.

В гидравлическом блоке, со стороны впуска колонок, в месте перехода на всасывающий или напорный трубопровод расположены:

• - фильтр с обратным в электромагнитным клапаном 0614, изготовитель «Automatic Control valves», Испания, или EMXX, изготовитель «Asco Joucomatic Ltd.», Великобритания;

• - моноблок S&B MB80 (насосный агрегат с газоотделителем производительностью 80 л/мин), и/или Haar FPCC с производительностью до 180 л/мин, изготовитель «Scheidt & Bachmann GmbH», Германия. Насосы моноблоков приводятся в движение взрывозащищенными трехфазными электродвигателями типа взрывозащиты «повышенная взрывобезопасность Ex e». Контроль температуры двигателей осуществляется с помощью токозависимых защитных устройств, установленных в ТРК;

- клапаны: если моноблок подает топливо на несколько заправочных точек, электромагнитные клапаны распределяют топливо на измерительную аппаратуру.

- измерительная аппаратура - поршневые измерители трех типоразмеров с разной производительностью и измерители объема с датчиками импульсов:

- КМ 250 (с объемом 0,25 л и номинальным объемным расходом 50 л/мин);

- KM 0 (с объемом 0,5 л и номинальным объемным расходом 80 л/мин);

- KM I (с объемом 1,25 л и номинальным объемным расходом 160 л/мин), изготовитель «Scheidt & Bachmann», Германия. Измерительная аппаратура располагается за выпуском насосов. Если подача осуществляется с помощью погружных насосов, электромагнитные клапаны устанавливаются между фильтром и измерительной аппаратурой;

- раздаточный пистолет с раздаточным шлангом длиной не менее 4-х метров и/или раздаточным рукава, установленного на отдельно стоящей стойке (далее - сателлит). Выпуск каждого поршневого измерителя соединяется с раздаточным краном сначала с помощью трубки, а затем с помощью гибкого раздаточного шланга. Перед соединением со шлангом или перед раздаточным краном можно установить индикатор утечки газа.

В качестве БИУ для управления двигателем насоса и клапанами через интерфейс RS-485 (с помощью протокола обмена данными между системой управления и колонкой) в составе колонок могут применяться:

• - блок управления «Топаз-106К2-2МР ЖКД S&B CAN-BUS» с индикаторным табло, изготовитель ООО «Топаз-сервис», Россия, при большом количестве раздаточных рукавов дополнительно применяются модули расширения «Топаз-155МР3 S&B CAN-BUS».

• - отсчетное устройство ТРК серии «Гранит-500»: (Гранит-511; Гранит-512; Гранит-522; Гранит-524; Гранит-533; Гранит-544) с блоками расширения (Гранит-511Р; Гранит-512Р; Гранит-504Р), изготовитель ООО «КПЦ «ЭлСи», Россия;

• - отсчетное устройство «Штрих-ТРК», изготовитель АО «Штрих М», Россия;

• - отсчетное устройство «ЕКА ОУ08-10», изготовитель ООО «Топливная компания «ЕКА».

Колонки оснащены системой возврата паров из бака транспортного средства в резервуар. В состав системы входит насос фирмы «TST Electronics GmbH», Германия.

Колонки имеют одну или две гидравлические системы, каждая из которых имеет технические характеристики одинарной колонки, и обеспечивают заправку одновременно с двух сторон одним видом топлива.

Колонки могут быть дополнительно оснащены взрывозащищенным модулем температурной компенсации CAN BUS, изготовитель фирма «Scheidt & Bachmann GmbH», Германия, или TSC430 фирмы «ABB Automation Products GmbH», Германия, что позволяет производить температурную коррекцию отпускаемого топлива, приведенного к 20 °С. На колонку устанавливается по одному датчику температуры на каждый вид топлива.

Колонки выпускаются односторонние и двухсторонние, с встроенным моноблоком (или насосом) или без него. В этом случае в резервуар устанавливается погружной насос. При использовании колонок без насоса давление топлива на входе колонки должно быть не более 0,28 МПа.

Колонки при выпуске имеют следующее обозначение:

Колонка топливораздаточная ЕКАХ1Х2Х3Х4Х5Х6Х7Х8,

где ЕКА - обозначение типа колонки;

Х1 - модификация колонки (6, 7 или 24);

Х2Х3 - количество видов отпускаемого топлива и раздаточных рукавов:

• 11 - один вид топлива, один раздаточный рукав;

• 12 - один вид топлива, два раздаточных рукава;

22 - два вида топлива, два раздаточных рукава;

24 - два вида топлива, четыре раздаточных рукава;

36 - три вида топлива, шесть раздаточных рукавов;

48 - четыре вида топлива, восемь раздаточных рукавов;

50 - пять видов топлива, десять раздаточных рукавов;

Х4 - номинальный расход:

• 1 - 50 л/мин;

• 2 - 80 л/мин;

• 3 - 160 л/мин;

Х5 - наличие системы возврата шланга: подвесной (Н) или возвратный раздаточный рукав с противовесом (M) или с катушкой (M2);

Х6 - исполнение гидравлической части:

0 - напорная (насос в резервуаре с топливом);

1 - самовсасывающая (насос встроен в колонку);

Х7 - наличие устройства для отвода паровоздушной смеси:

0 - газовозврата нет;

1 - газовозврат есть;

Х8 - наличие сателлитов:

0 - сателлитов нет;

1 - один сателлит.

Пример условного обозначения колонки при заказе:

Колонка топливораздаточная ЕКА7241Н100

Топливораздаточная колонка модификации 7, для двух видов топлива, четырьмя раздаточными рукавами, с номинальным расходом 50 л/мин, без системы возврата шланга, с насосом всасывающего типа, без газовозврата, без сателлита.

Исключение - исполнения:

- ЕКА6165-160, ЕКА7165-160, ЕКА2415-160;

- ЕКА6165-50/160, ЕКА7165-50/160, ЕКА2415-50/160;

- ЕКА2415-50+160, имеют номинальный расход 160 л/мин, 50 л/мин или 160 л/мин, 50 л/мин и 160 л/мин соответственно.

Общий вид колонок и сателлита представлены на рисунках 1 и 2.

Схемы пломбирования измерителей объема с датчиками импульсов и крышек БИУ для нанесения знака поверки представлены на рисунках 3 - 7 соответственно.

Модификация MZ6XXXM

Модификация MZ6XXXM2

Модификация MZ6XXXH

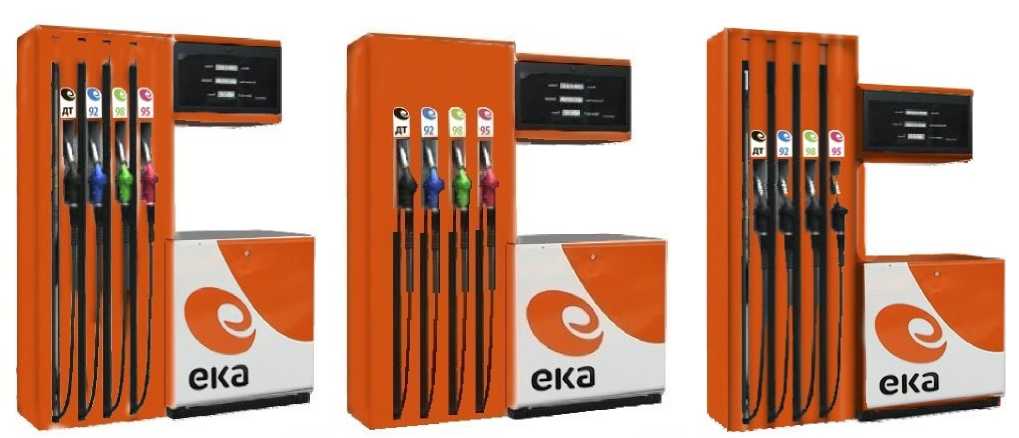

Рисунок 1 - Общий вид колонок модификаций ЕКА6ХХХ

Модификация ЕКА7ХХХ        Модификация ЕКА24ХХ      Сателлит

Пломбы для нанесения знака

поверки

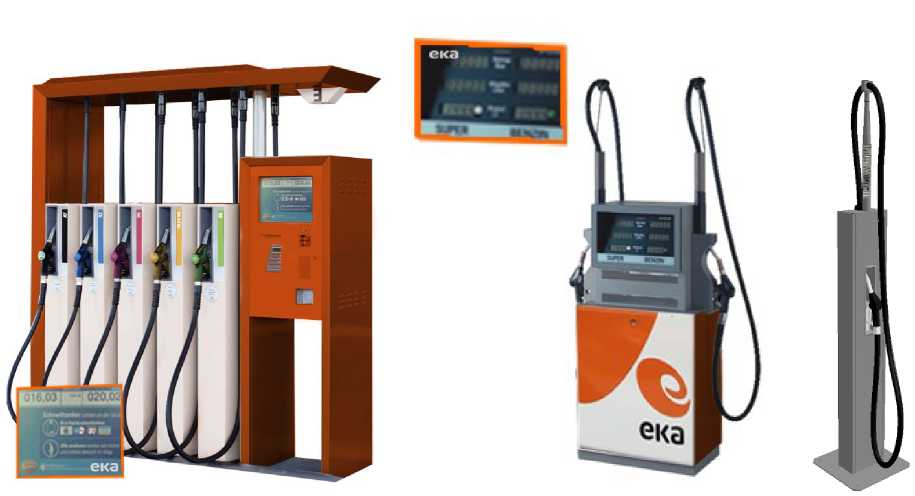

Рисунок 2 - Общий вид колонок модификаций ЕКА7XXX и ЕКА24XX и сателлита

Измеритель объема КМ 0 Измеритель объема КМ 250

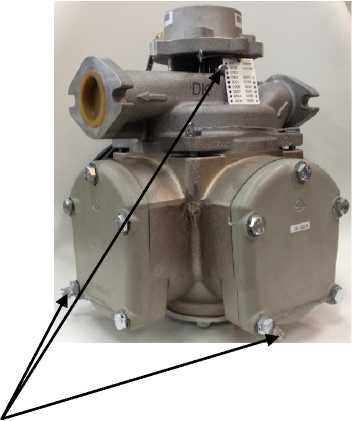

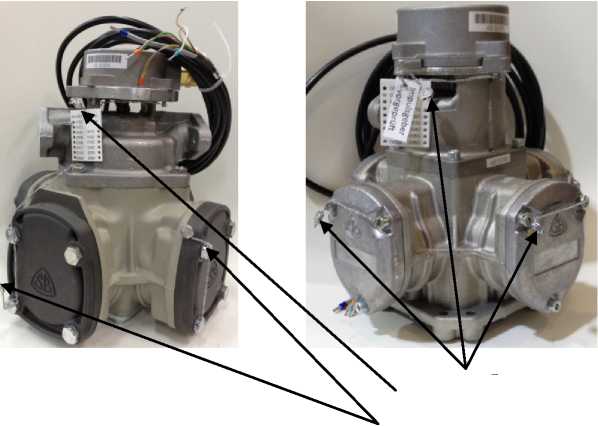

Рисунок 3 - Схемы пломбирования измерителей объема поршневых с датчиками импульсов

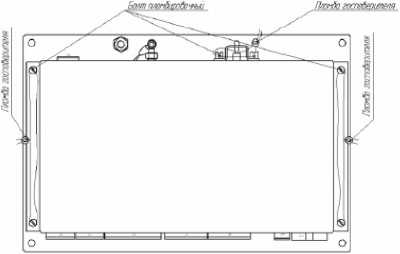

Рисунок 4 - Схема пломбировки БИУ серии «Гранит-500»

Пломба гослоберите ял

Пломба для нанесения знака поверки

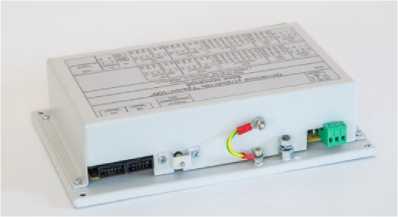

Рисунок 5 - Схема пломбировки БИУ «Топаз-106К2-2МР ЖКД»

Пломба для нанесения знака поверки

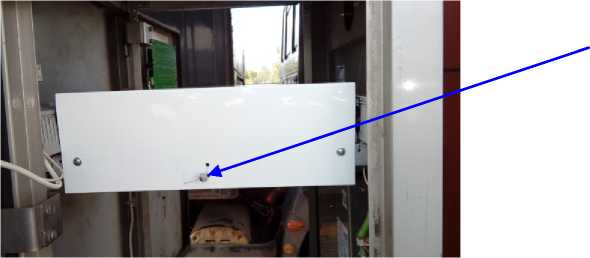

Рисунок 6 - Схема пломбировки БИУ «Штрих-ТРК»

-___’

ЦЦт-.КО.т "л:

знака поверки

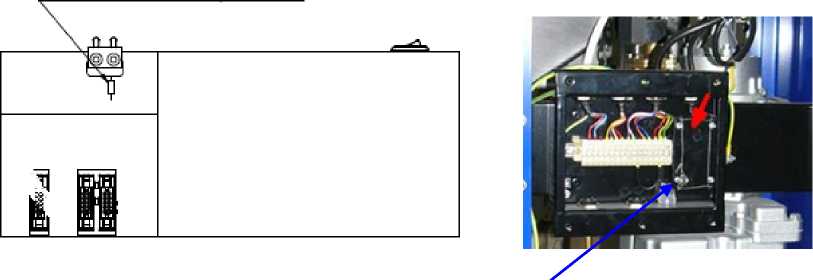

Рисунок 6а - Схема пломбировки отсчетного устройства «ЕКА ОУ08-10»

Программное обеспечение (ПО) колонок является встроенным, имеет функции управления насосами, определения объёма выданного топлива, вывода информации об объёме выданного топлива и его стоимости на дисплей и интерфейсы связи, сохранения во внутренней памяти количество выданных доз, количества смен цены топлива, количества и характера отказов, и реализовано в микропроцессоре, размещенном БИУ колонки. Доступ к микропроцессору и его интерфейсу для загрузки ПО ограничивается корпусом БИУ и защитной крышкой, которая пломбируется.

Доступ к изменению параметров работы ПО, влияющих на метрологические характеристики колонки защищен паролем администратора и паролем юстировки.

ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования. Нормирование метрологических характеристик проведено с учетом применения ПО.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Количество видов отпускаемого топлива, раздаточных рукавов, габаритные размеры и масса исполнений и сателлита представлены в таблице 4.

Таблица 4 - Габаритные размеры и масса

• ²⁾ Электронный указатель суммарного учета не сбрасываемый, информация при отключении питания сохраняется в течение одного года.

• ³) Или температуры помутнения или кристаллизации дизельного топлива (керосина).

Продолжение таблицы 4

наносится на маркировочную табличку колонки фотографическим способом и на титульный лист руководства по эксплуатации типографским способом.

Таблица 5 - Комплектность средства измерений

осуществляется по документу МИ 1864-88 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика поверки».

Основные средства поверки

- рабочие эталоны единицы объема жидкости 2-го разряда из части 3 ГПС по приказу Росстандарта от 07.02.2018 № 256, с номинальной вместимостью 10, 20, 50, 100 дм³ или 200 дм³ и основной погрешностью не более ±0,1 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство, измерители объема, датчики импульсов и крышки БИУ, как показано на рисунках 3 - 6а.

приведены в эксплуатационном документе.

ГОСТ 9018-89 Колонки топливораздаточные. Общие технические условия

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Приказ Минэнерго России от 15.03.2016 г. № 179 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений

Приказ Минпромторга России от 18.06.2017 г. № 2321 Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при осуществлении торговли, выполнении работ по расфасовке товаров, и обязательных метрологических требований к ним, в том числе показателей точности измерений

ТУ 26.51.52-002-05891110-2017 Колонка топливораздаточная ЕКА. Технические условия

Общество с ограниченной ответственностью «Топливная компания «ЕКА»

(ООО «ТК «ЕКА»)

ИНН 7704383017

Адрес: 121099, г. Москва, Новинский б-р, дом № 17, помещение 3, 2 этаж

Телефон: +7 (926) 924-34-07

E-mail: borodina@eka.ru

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие

«Метрологический центр энергоресурсов»

(ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8

Телефон/факс: +7(495) 491-78-12,

E-mail: sittek@mail.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313.

¹

35/40/80(90) л/мин - при выдаче топлива одновременно на обе стороны при использовании моноблока,

90 л/мин - при выдаче топлива в высокопроизводительных колонках при использовании насоса и в зависимости от положения вентиля.
