Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «23» октября 2020 г. № 1768

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы аппаратно-программные «АвтоУраган-ВСМ2-М» Назначение средства измерений

Комплексы аппаратно-программные «АвтоУраган-ВСМ2-М» (далее - комплексы) предназначены для измерений скорости движения транспортных средств (ТС) по видеокадрам или радиолокационным методом в зоне контроля и скорости движения ТС на контролируемом участке, измерений значений текущего времени, синхронизированных с национальной шкалой времени Российской Федерации UTC(SU), измерений текущих навигационных параметров и определения на их основе координат комплексов.

Описание средства измерений

Принцип действия комплексов при измерении скорости движения ТС по видеокадрам в зоне контроля основан на измерении скорости косвенным методом - измеряется расстояние, пройденное ТС в зоне контроля видеодатчика от точки первой фиксации до точки последней фиксации, а также измеряется интервал времени между моментами первой и последней фиксации ТС в зоне контроля.

Принцип действия комплексов при измерении скорости движения ТС на контролируемом участке основан на измерении скорости косвенным методом - измеряется расстояние, пройденное ТС от точки фиксации в зоне контроля на въезде до точки фиксации в зоне контроля на выезде с участка, а также измеряется интервал времени между моментами фиксации ТС в зоне контроля на въезде и в зоне контроля на выезде с контролируемого участка.

Принцип действия комплексов при измерении скорости движения ТС радиолокационным методом в зоне контроля основан на измерении разности частот падающего и отраженного сигнала от движущегося объекта (эффект Доплера).

Принцип действия комплексов в части измерения значений текущего времени и координат основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав комплекса, автоматической синхронизации шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU), и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые комплексом.

Комплексы конструктивно состоят из одного или нескольких видеодатчиков (в состав каждого видеодатчика входит видеокамера, имеющая стабилизированную частоту следования кадров) в паре с радиолокационным модулем (или без радиолокационного модуля), компьютерного блока, приемника навигационных сигналов глобальных навигационных спутниковых систем и программного обеспечения (ПО) «АвтоУраган®», а также вспомогательных внешних устройств: ИК-прожектора, обзорных видеокамер, контроллера светофора, которые не являются метрологически значимыми частями комплексов.

Видеодатчики изготавливаются двух моделей: RNC и RN. Видеодатчик модели RNC совмещен в едином корпусе с компьютерным блоком, поэтому для него отдельный компьютерный блок не требуется. Видеодатчик модели RNC производится только в нормальном исполнении, видеодатчик модели RN производится в нормальном и полярном исполнении. Радиолокационный модуль производится только в нормальном исполнении и поставляется по заказу. (Нормальное и полярное исполнение отличаются только температурным режимом).

Компьютерные блоки изготавливаются двух моделей: «SP-V2» и «КУВ-А». Компьютерные блоки модели «КУВ-А» имеют класс защиты IP66, компьютерные блоки модели «SP-V2» имеют класс защиты IP21 и не предназначены для использования вне помещений.

Навигационный приемник представляет собой ГЛОНАСС/GPS-npueMHUk утвержденного типа (рег. номер 52614-13 в Федеральном информационном фонде). Навигационный приемник, в зависимости от конструктивного исполнения, может размещаться как внутри компьютерного блока, так и как внешнее отдельное устройство.

Конструкция комплексов предусматривает установку видеодатчиков на несущих придорожных конструкциях, в паре с радиолокационным модулем. Если в комплект поставки входит радиолокационный модуль, то измерение скорости в зоне контроля производится радиолокационным методом, если нет - то методом по видеокадрам. Компьютерный блок, в зависимости от модели, устанавливается либо на открытом воздухе (в пыле-влагозащищенном исполнении), либо в отдельном климатическом шкафу или отдельном помещении. При этом каждый видеодатчик формирует видеоизображение с фиксированного участка дорожного полотна («зона контроля»). Геометрические параметры взаимного расположения в пространстве каждого видеодатчика и его «зоны контроля» определяются после установки комплекса на месте эксплуатации и его первичной поверки.

Если в зоне контроля видеодатчика одновременно находится несколько ТС, значение скорости определяется независимо для каждого ТС по привязке к его государственному регистрационному знаку (ГРЗ). Конструкция, исполнение и принцип действия комплексов гарантируют однозначную принадлежность представленному в кадре ТС измеренного и зафиксированного значения скорости. Комплексы обеспечивают измерение скорости движения ТС, движущихся в зоне контроля видеодатчика в направлении как приближения, так и удаления от видеодатчика. Для измерения скорости на контролируемом участке необходимо два видеодатчика и модуль ПО «Измерение скорости между рубежами».

Режим работы комплексов круглосуточный.

Общий вид составных частей комплексов с указанием мест пломбировки от несанкционированного доступа, пломбировки крепления комплексов и мест нанесения знака утверждения типа представлены в таблице 1.

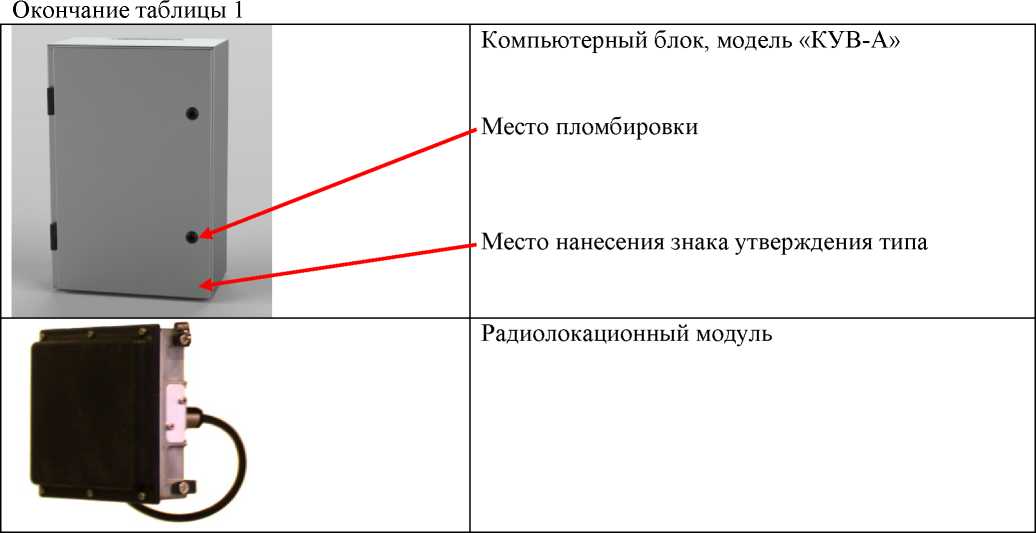

Таблица 1 - Общий вид составных частей комплексов с указанием мест пломбировки от несанкционированного доступа, пломбировки крепления комплексов и мест нанесения знака

утверждения типа

Приказ Росстандарта №1768 от 23.10.2020, https://oei-analitika.ru

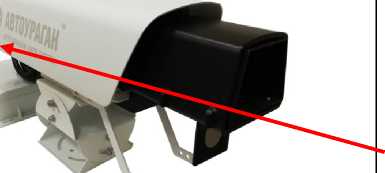

Видеодатчик, модель RNC

Приказ Росстандарта №1768 от 23.10.2020, https://oei-analitika.ru

Место пломбировки: один из винтов видеокамеры

Место нанесения знака утверждения типа

кожуха

Приказ Росстандарта №1768 от 23.10.2020, https://oei-analitika.ru

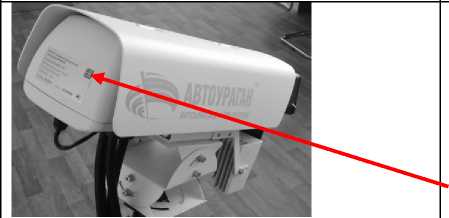

Видеодатчик, модель RN

Место пломбировки: один из винтов видеокамеры

Место нанесения знака утверждения типа

кожуха

Приказ Росстандарта №1768 от 23.10.2020, https://oei-analitika.ru

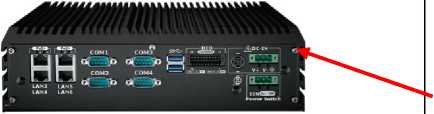

Компьютерный блок, модель «SP-V2»

Место пломбировки: один из винтов корпуса

Место нанесения знака утверждения типа

Приказ Росстандарта №1768 от 23.10.2020, https://oei-analitika.ru

Комплексы изготавливаются в 16 модификациях, отличающихся используемыми моделями компьютерных блоков и видеодатчиков, видом климатического исполнения, типом электропитания, наличием возможности измерения скорости на контролируемом участке. Перечень модификаций комплексов и их описание представлены в таблице 2.

Таблица 2 - Перечень модификаций комплексов

Обозначение модификации

Описание модификации

1

03.K1.RN.N.0

3 измерительных канала, компьютерный блок «КУВ-А», видеодатчик «RN», нормальное исполнение, AC 220 В, 50 Гц

2

03.K1.RN.N.1

3 измерительных канала, компьютерный блок «КУВ-А», видеодатчик «RN», нормальное исполнение, DC 12 В

3

03.K2.RN.N.0

3 измерительных канала, компьютерный блок «SP-V2», видеодатчик «RN», нормальное исполнение, AC 220 В, 50 Гц

4

03.K2.RN.N.1

3 измерительных канала, компьютерный блок «SP-V2», видеодатчик «RN», нормальное исполнение, DC 12 В

5

03.K2.RN.P.0

3 измерительных канала, компьютерный блок «SP-V2», видеодатчик «RN», полярное исполнение, AC 220 В, 50 Гц

6

03.K2.RN.P.1

3 измерительных канала, компьютерный блок «SP-V2», видеодатчик «RN», полярное исполнение, DC 12 В

7

03.K3.RNC.N.0

3 измерительных канала, компьютерный блок, комбинированный в едином корпусе с видеодатчиком модели «RNC», нормальное исполнение, AC 220 В, 50 Гц

8

03.K3.RNC.N.1

3 измерительных канала, компьютерный блок, комбинированный в едином корпусе с видеодатчиком модели «RNC», нормальное исполнение, DC 12 В

9

04.K1.RN.N.0

4 измерительных канала, компьютерный блок «КУВ-А», видеодатчик «RN», нормальное исполнение, AC 220 В, 50 Гц

10

04.K1.RN.N.1

4 измерительных канала, компьютерный блок «КУВ-А», видеодатчик «RN», нормальное исполнение, DC 12 В

11

04.K2.RN.N.0

4 измерительных канала, компьютерный блок «SP-V2», видеодатчик «RN», нормальное исполнение, AC 220 В, 50 Гц

Окончание таблицы 2

12

04.K2.RN.N.1

4 измерительных канала, компьютерный блок «SP-V2», видеодатчик «RN», нормальное исполнение, DC 12 В

13

04.K2.RN.P.0

4 измерительных канала, компьютерный блок «SP-V2», видеодатчик «RN», полярное исполнение, AC 220 В, 50 Гц

14

04.K2.RN.P.1

4 измерительных канала, компьютерный блок «SP-V2», видеодатчик «RN», полярное исполнение, DC 12 В

15

04.K3.RNC.N.0

4 измерительных канала, компьютерный блок, комбинированный в едином корпусе с видеодатчиком модели «RNC», нормальное исполнение, AC 220 В, 50 Гц

16

04.K3.RNC.N.1

4 измерительных канала, компьютерный блок, комбинированный в едином корпусе с видеодатчиком модели «RNC», нормальное исполнение, DC 12 В

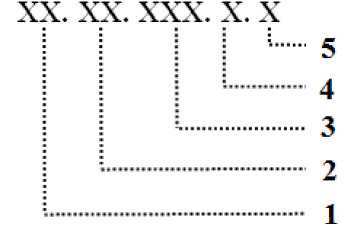

Правило обозначения модификаций комплексов представлено на рисунке 1.

Приказ Росстандарта №1768 от 23.10.2020, https://oei-analitika.ru

Обозначения модификаций комплексов:

5 - напряжение питания (0/1)

4 - климатическое исполнение (N/ P)

3 - Модель видеодатчика (RNC/ RN0)

2 - Тип компьютера (К1/К2/К3)

1 - кол-во измерительных каналов (03/04)

Рисунок 1 - Правило обозначения модификаций комплексов

Описание параметров модификаций комплексов представлено в таблице 3.

Таблица 3 - Описание параметров модификаций комплексов

№ Поз.

Наименование

Значение

1

Измерительные

каналы

03 - 3 измерительных канала (Измерение текущего времени и координат, измерение скорости движения транспортных средств в зоне контроля видеодатчика комплекса)

04 - 4 измерительных канала (Измерение текущего времени и координат, измерение скорости движения транспортных средств в зоне контроля видеодатчика комплекса, измерение скорости движения транспортных средств на контролируемом участке между двумя видеодатчиками комплекса)

2

Тип компьютера

K1 - компьютерный блок модели «КУВ-А»

К2 - компьютерный блок модели «SP-V2

К3 - компьютерный блок, комбинированный в едином корпусе с видеодатчиком модели RNC

3

Модель видеодатчика

RNC - модель с компьютерным блоком в едином корпусе RN - модель без вычислительного блока

4

Тип климатического исполнения

N - от -50 до +60 °С (нормальное исполнение) P - от -60 до +60 °С (полярное исполнение)

5

Тип электропитания

0 - AC 220 В, 50 Гц

1 - DC 12 В

В связи с тем, что комплекс конструктивно состоит из нескольких метрологически значимых частей (комплектующих), маркировка наносится на компьютерный блок, а заводской номер комплекса указывается в только формуляре на комплекс. Также в формуляре указываются модели и заводские номера всех комплектующих из комплекта поставки. Пример маркировки комплекса приведен на рисунке 2.

Приказ Росстандарта №1768 от 23.10.2020, https://oei-analitika.ru

IP 66

Комплекс аппаратно-программный «А б т оУр а га н-В С М2-М»

Модификация 03.K1.EXN.D

ООО «Рекогна-Индастриал», Россия

ТУ 4278-022-95195549-2018     -2208,50 Гц

Рисунок 2 - Пример маркировки комплекса

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) «АвтоУраган®» комплексов состоит из пяти специальных программных модулей, установленных на компьютерном блоке в зависимости от комплектации комплексов:

  • - модуль «Измерение скорости по видеокадрам» обеспечивает измерение скорости движения ТС в зоне контроля видеодатчика комплекса методом по видеокадрам;

  • - модуль «Измерение скорости по радару» обеспечивает измерение скорости движения ТС в зоне контроля видеодатчика комплекса радиолокационным методом;

  • - модуль «Измерение скорости между рубежами» обеспечивает измерение скорости движения ТС на контролируемом участке;

  • - модуль «Измерение значений текущего времени» обеспечивает определение текущего времени, синхронизированного с национальной шкалой времени Российской Федерации UTC(SU), а также расчет интервалов времени;

  • -   модуль «Измерение значений координат» обеспечивает определение значений текущих координат комплексов.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 4 - Идентификационные данные метрологически значимой части ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Модуль «Измерение значений текущего времени»

Модуль «Измерение скорости по видеокадрам»

Модуль «Измерение скорости по

радару»

Модуль «Измерение скорости между рубежами»

Модуль «Измерение значений координат»

Номер версии (идентификационный номер) ПО

не ниже 1.5

не ниже 4.3

не ниже 1.1

не ниже 1.0

не ниже 1.2

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

-

-

-

-

Метрологические и технические характеристики

Таблица 5 - Метрологические характеристики

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени комплекса к шкале времени UTC(SU), мc

- для модификаций с индексом «03»

±1000

- для модификаций с индексом «04»

±1

Границы допускаемой погрешности (по уровню вероятности 0,95 и геометрическом факторе PDOP < 3) определения координат в плане, м

±5

Диапазон измерений скорости движения ТС, км/ч: - при измерении по видеокадрам в зоне контроля

от 0 до 350

- при измерении радиолокационным методом в зоне контроля

от 2 до 350

- при измерении на контролируемом участке

от 0 до 350

Пределы допускаемой погрешности измерения скорости транспортных средств:

- абсолютной, при измерении по видеокадрам в зоне контроля, км/ч

- в диапазоне от 0 до 100 км/ч включ.

±1

- в диапазоне св. 100 до 255 км/ч включ.

±2

- в диапазоне св. 255 до 350 км/ч включ.

±3

- при измерении радиолокационным методом в зоне контроля

- абсолютной, в диапазоне от 2 до 100 км/ч включ., км/ч

±1

- относительной, в диапазоне св. 100 до 350 км/ч, %

±1

- абсолютной, при измерении на контролируемом участке, км/ч

- в диапазоне от 0 до 100 км/ч включ.

±1

- в диапазоне св. 100 до 255 км/ч включ.

±2

- в диапазоне св. 255 до 350 км/ч включ.

±3

Таблица 6 - Основные технические характеристики

Наименование характеристики

Значение

Минимальная протяженность контролируемого участка, м

100

Параметры зоны контроля*:

- протяженность, м

от 6 до 50

- ширина, м

от 7 до 56

Рабочая частота излучения радиолокационного модуля, ГГц

24,15 ± 0,10

Напряжение электропитания комплекса от сети переменного тока частотой 50±1 Гц, В

от 187 до 268

Габаритные размеры, мм, не более: а) видеодатчик, модель RN

- длина

600

- ширина

185

- высота

250

б) видеодатчик, модель RNC

600

185

270

- длина

- ширина

- высота

Окончание таблицы 6

в) компьютерный блок, модель «SP-V2»

- длина

260

- ширина

175

- высота

80

г) компьютерный блок, модель «КУВ-А»

- длина

600

400

  • - ширина

  • - высота

д) радиолокационный модуль

250

- длина

110

- ширина

100

- высота

40

Масса, кг, не более:

- видеодатчик, модель RN

6,5

- видеодатчик, модель RNC

8,0

- компьютерный блок, модель «SP-V2»

4,0

- компьютерный блок, модель «КУВ-А»

40

0,4

- радиолокационный модуль

Потребляемая мощность, В^А, не более:

- видеодатчик, модель RN

125

- видеодатчик, модель RNC

200

- компьютерный блок, модель «SP-V2»

75

- компьютерный блок, модель «КУВ-А»

300

- радиолокационный модуль

10

Рабочие условия эксплуатации: температура окружающего воздуха

- в нормальном исполнении, °С

от -50 до +60

- в полярном исполнении, °С

от -60 до +60

атмосферное давление, кПа

от 60 до 106,7

относительная влажность при температуре окружающего воздуха +25 °С, %

до 98

* зависит от модели используемого видеодатчика.

Знак утверждения типа

наносится типографским способом на титульные листы эксплуатационной документации и на этикетку на корпусе компьютерного блока (для комплекса с видеодатчиком модели RNC -этикетка наносится на корпус видеодатчика).

Комплектность средства измерений

Таблица 7 - Комплектность комплексов

Наименование

Количество

для модификаций «03»

для модификаций «04»

Комплекс «АвтоУраган-ВСМ2-М» в составе:

  • - видеодатчик

  • - радиолокационный модуль

  • - компьютерный блок

  • - системное ПО «MS Windows®»

  • - приемник навигационный ГЛОНАСС/GPS

от 1 до 4 по заказу*

1**

1

1

от 1 до 4 по заказу

1**

1

1

Окончание таблицы 7

Комплекс «АвтоУраган-ВСМ2-М» в составе:

  • - видеодатчик

  • - радиолокационный модуль

  • - компьютерный блок

  • - системное ПО «MS Windows®»

  • - приемник навигационный ГЛОНАСС/GPS

от 1 до 4 по заказу* 1**

1

1

от 1 до 4 по заказу

1**

1

1

- ПО «АвтоУраган®», в составе модулей:

- «Измерение значений текущего времени»

1

1

- «Измерение скорости по видеокадрам»

по заказу

по заказу

- «Измерение скорости по радару»

по заказу

по заказу

- «Измерение скорости между рубежами»

-

1

- «Измерение значений координат»

по заказу

по заказу

Вспомогательное оборудование:

- ИК-прожектор

по заказу

по заказу

- видеодатчик обзорный

по заказу

по заказу

- контроллер (для подключения светофора)

по заказу

по заказу

- ПО «АвтоУраган®», в составе модулей для фиксации нарушений ПДД

по заказу

по заказу

Руководство по эксплуатации РСАВ.402100.022 РЭ

в эл. виде

в эл. виде

Формуляр РСАВ.402100.022 ФО

1экз.

1экз.

Методика поверки 651-18-072 МП с изменением № 1

1экз.

1экз.

* Радиолокационный модуль и модуль ПО «Измерение скорости по радару» поставляются

совместно по заказу

** При использовании видеодатчика модели RNC отдельный компьютерный блок не

поставляется.

Поверка

осуществляется по документу 651-18-072 МП с изменением № 1 «Комплекс аппаратнопрограммный «АвтоУраган-ВСМ2-М». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 23 июня 2020 г.

Основные средства поверки:

  • -    измеритель скорости и длины лазерный ИСД-5, регистрационный номер 58460-14 в Федеральном информационном фонде;

  • -    дальномер лазерный LЕIСА DISTO D510, регистрационный номер 53755-13 в Федеральном информационном фонде;

  • -    частотомер электронно-счетный вычислительный Ч3-81, регистрационный номер 27323-04 в Федеральном информационном фонде;

  • -    источник первичный точного времени УКУС-ПИ 02ДМ, регистрационный номер 60738-15 в Федеральном информационном фонде;

  • -    аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALILEO/SBAS NV08C-MCM, NV08C-CSM и NV08C-CSM-DR, регистрационный номер 52614-13 в Федеральном информационном фонде;

  • -    имитаторы параметров движения транспортных средств «САПСАН 3М», регистрационный номер 73015-18 в Федеральном информационном фонде;

  • -    GNSS-приемники спутниковые геодезические  многочастотные SIGMA,

регистрационный номер 40862-09 в Федеральном информационном фонде.

Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.

Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.

Нормативные и технические документы, устанавливающие требования к комплексам аппаратно-программным «АвтоУраган-ВСМ2-М»

Приказ Росстандарта № 1621 от 31.07.2018 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

Комплексы аппаратно-программные «АвтоУраган-ВСМ2-М». Технические условия. ТУ 4278-022-95195549-2018

Изготовитель

Общество с ограниченной ответственностью «Рекогна-Индастриал» (ООО «Рекогна-Индастриал»)

ИНН 7718285556

Адрес: 115230, г. Москва, проезд Хлебозаводский, дом 7, стр. 9, пом. Х, ком.25, оф. 17 Телефон (факс): +7(495) 104-32-21

E-mail: info@recogna-i.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»

Адрес: 141570, Московская обл., Солнечногорский район, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ

Телефон (факс): +7(495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018 г.




Приказ Росстандарта №1768 от 23.10.2020, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

23 октября 2020 г.

Приказ Росстандарта №1768 от 23.10.2020, https://oei-analitika.ru

1768

Москва

О внесении изменений в описание типа на комплексы аппаратно программные «АвтоУраган-ВСМ2-М2»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732), и в связи с обращениями ООО «РЕКОГНА-ИНДАСТРИАЛ» от 8 июля 2020 г. № 25-06-20-1 и № 25-06-20-2, приказываю:

  • 1. Внести изменения в описание типа на комплексы аппаратно-программные «АвтоУраган-ВСМ2-М2», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 77054-19, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2.  Установить методику поверки по документу 651-18-072 МП

«Комплексы аппаратно-программные «АвтоУраган-ВСМ2-М2». Методика поверки с изменением №  1» и распространить действие документы

на комплексы аппаратно-программные «АвтоУраган-ВСМ2-М2», находящиеся в эксплуатации.

  • 3. ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

/ \ Подлинник электронного документа, подписанного ЭП, хранится а системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Заместитель

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

С.С.Голубев

Сертификат: 00E1036E1B07E0FB80EA118900BCB6OO90

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11.2019 до 06.11.2020

<__________—__________/




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
