МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ПРИКАЗ

Москва

(модификации: КМ-5-1...КМ-5-7, КМ-5-6И, КМ-5-Б1-1...КМ-5-Б1-7, КМ-5-БЗ-1...КМ-5-БЗ-8)

Йо исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа г средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован . в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «ТБН ,энергосервис» от 13 ноября 2017 г. № 446/1-17 приказываю:

• 1. Внести изменения в описание типа на теплосчетчики КМ-5 (модификации: КМ-5-1...КМ-5-7, КМ-5-6И, КМ-5-Б1-1...КМ-5-Б1-7, КМ-5-БЗ-1 ...КМ-5-БЗ-8), зарегистрированные в Федеральном информационном фонде По обеспечению единства измерений, с сохранением регистрационного номера 18361-10, изложив его в новой редакции согласно приложению к настоящему Приказу.

• 2.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.

  3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

сертификат: 00E1036ECOC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «10» января 2018 г. №11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Теплосчетчики КМ-5 (модификации: КМ-5-1...КМ-5-7, КМ-5-6И, КМ-5-Б1-1...

КМ-5-Б1-7, КМ-5-БЗ-1...КМ-5-БЗ-8)

Теплосчетчики КМ-5 (модификации: КМ-5-1.. .КМ-5-7, КМ-5-6И, КМ-5-Б1-1.. .КМ-5-Б1-7, КМ-5-БЗ-1 ...КМ-5-БЗ-8), (далее - КМ-5) предназначены для измерений и учета тепловой энергии, объемного и массового расхода, объема, массы и параметров теплоносителя в открытых, закрытых и тупиковых водяных системах теплоснабжения (далее соответственно ОВСТ, ЗВСТ и ТВСТ), а также в системах циркуляционного и тупикового горячего водоснабжения (далее ГВС) и холодного водоснабжения (далее ХВС).

Принцип работы КМ-5 состоит в измерении объемного расхода, давления и/или температуры потоков жидкостей в трубопроводах систем теплоснабжения и водоснабжения с последующим автоматическим вычислением на их основе значений объема, массового расхода, массы и тепловой энергии. Измерения объемного расхода среды может производиться в обоих направлениях ее движения по трубопроводу.

В состав КМ-5 входят штатные преобразователи расхода и (или) объема, термометры (датчики температуры) и (или) их комплекты утвержденных типов (таблица 1) и вычислительные устройства. В составе КМ-5 могут применяться также, датчики давления и преобразователи объема с импульсным выходным сигналом, типы которых указаны в таблице 1. Эти средства измерений подключаются к электронным блокам ПРЭ, ПРБ-1 и ПРБ-3.

Для полнопроходных модификаций КМ-5 штатные преобразователи расхода ПРЭ и объема ППС-1П-И2, состоят из конструктивно обособленных первичных преобразователей (датчиков) расхода электромагнитных и электронных блоков. ППС-1П-И2 имеют числоимпульсный выходной сигнал для измеренных значений объема среды.

Погружные модификации КМ-5 имеют два вида штатных преобразователей расхода: ПРБ-1 и ПРБ-3 состоящих соответственно из одного и трех преобразователей скорости потока, каждый из которых, состоит из погружаемого в поток на глубину, определяемую по ГОСТ 8.36 1, конструктивно обособленного электромагнитного первичного преобразователя (датчика) локальной скорости потока со своим электронным блоком.

Базовый состав КМ-5 включает штатные преобразователи расхода и (или) объема, термометры (датчики температуры) и (или) их комплекты утвержденных типов (таблица 1) и вычислительные устройства. В составе КМ-5 могут применяться также, датчики давления и преобразователи объема с импульсным выходным сигналом, типы которых указаны в таблице 1. Эти средства измерений подключаются к электронным блокам ПРЭ, ПРБ-1 и ПРБ-3.

Таблица 1

Сигналы первичной измерительной информации с датчиков параметров потока поступают в электронные блоки, где они очищаются от помех, измеряются, преобразуются в цифровые коды интерфейса RS-485 и передаются по линиям связи в вычислительные устройства. Затем для каждого трубопровода, на котором установлены соответствующие датчики параметров потока среды, производятся вычисления значений: объемного расхода и объема (для погружных модификаций по ГОСТ 8.361), плотности и энтальпии (по ГСССД МР 147 - 2008), массового расхода и массы. Далее в зависимости от конфигурации системы теплоснабжения (ЗВСТ, ОВСТ, ТВСТ), по МИ 2412 вычисляются значения тепловой энергии. Для ОВСТ вычисляется также масса отобранного из сети теплоносителя. Для ЗВСТ по заказу может осуществляться контроль наличия в тепловой сети утечки теплоносителя.

В вычислительных устройствах значения всех измеряемых величин (параметров) преобразуются в вид, удобный для вывода на цифровое табло, и/или для дальнейшей передачи по интерфейсу RS-485. По заказу значения измеряемых величин (параметров), могут преобразовываться также в стандартные выходные сигналы токовые (от 4 до 20 мА) и (или) частотные (от 10 до 5000 Гц) с помощью автономных блоков АТЧВ, присоединяемых к вычислительному устройству. Программное обеспечение КМ-5 сертифицировано на соответствия требованиям ГОСТ Р 8.596 и МИ 2891 в полномочной организации Ростехрегулирования.

КМ-5 представляют собой измерительные системы вида ИС - 1 по ГОСТ Р 8.596, в которых, в зависимости от комплектации, функционально выделяются измерительные каналы (далее каналы):скорости потока (только для погружных модификаций), объемного расхода, температуры, давления, для каждого трубопровода, на котором установлены датчики соответствующих величин, плотности, энтальпии, массового расхода, объема, массы по каждому трубопроводу, а также каналы разности температур в двух трубопроводах, разности масс теплоносителя в двух трубопроводах (массы отобранного теплоносителя) и тепловой энергии.

Для проведения измерений в ТВСТ, ЗВСТ, ОВСТ имеющих трубопроводы диаметром условного прохода не более DN 300 применяются семь полнопроходных модификаций: КМ-5-1...КМ-5-7, выполненных на основе ПРЭ и модификация КМ-5-6И, выполненная на основе преобразователей объема: ППС-1П-И2 и (или) покупных, типы, которых указаны в таблице 1.

Для трубопроводов с внутренним диаметром не менее 300 мм применяются две группы погружных модификаций. У группы КМ-5-Б1, состоящей из семи модификаций: КМ -5-Б1-1 ... КМ-5-Б1-7, применяются погружные преобразователи расхода ПРБ-1. У группы КМ-5-БЗ, состоящей из восьми модификаций КМ-5-БЗ-1 ... КМ-5-БЗ-8, применяются погружные преобразователи расхода ПРБ-3, датчики скорости которых располагаются в измерительном сечении трубопровода и под углом 120 ° друг к другу.

Для модификаций группы КМ-5-БЗ применяется специализированное вычислительное устройство ИВБ, обслуживающее в сумме до восьми преобразователей скорости и (или) ПРЭ, удаленных до 800 м. ИВБ по заказу может применяться и для других модификаций КМ-5 (кроме КМ-5-6И).

Модификация КМ-5-1, предназначается для ЗВСТ на источниках и у потребителей тепловой энергии. Состоит из устанавливаемого на подающем трубопроводе ПРЭ, к электронному блоку, которого подключается комплект термометров, устанавливаемых на подающем и обратном трубопроводах. Дополнительно могут подключаться также датчики давления, устанавливаемые на подающем и обратном трубопроводах и/или преобразователь объема, устанавливаемый на трубопроводе ГВС, или ХВС. Модификация КМ-5-1 может применяться также и для измерений тепловой энергии и/или количества горячей воды в ТВСТ или тупиковых ГВС на источнике и у потребителей тепловой энергии, у которых комплект термометров заменяется одиночным термометром.

Модификация КМ-5-2, предназначается для ЗВСТ у потребителей тепловой энергии. Состоит из устанавливаемого на подающем трубопроводе ПРЭ, к электронному блоку, которого подключается комплект термометров, устанавливаемых на подающем и обратном трубопроводах. Дополнительно могут подключаться также датчики давления, устанавливаемые на подающем и обратном трубопроводах, и/или преобразователь объема, устанавливаемый на трубопроводе ГВС, или ХВС. Для контроля утечки из сети теплоносителя на обратном трубопроводе устанавливается второй ПРЭ.

Модификация КМ-5-3, предназначается для ОВСТ на источнике тепловой энергии. Состоит из устанавливаемого на подающем трубопроводе ПРЭ, к электронному блоку, которого подключается также комплект термометров, устанавливаемых на подающем и обратном трубопроводах. Дополнительно могут подключаться также датчики давления, устанавливаемые на подающем и обратном трубопроводах и/или преобразователь объема, устанавливаемый на трубопроводе ГВС, или ХВС. На трубопроводе подпитки устанавливается второй ПРЭ, к электронному блоку, которого подключается также комплект термометров, устанавливаемых на трубопроводах обратном и ХВС. Дополнительно может подключаться датчик давления, устанавливаемый на трубопроводе ХВС.

Модификация КМ-5-4 предназначается для ОВСТ у потребителей тепловой энергии. Состоит из устанавливаемого на подающем трубопроводе ПРЭ, к электронному блоку, которого подключается термометр, устанавливаемый на подающем трубопроводе. Дополнительно могут подключаться также датчики давления, устанавливаемые на подающем и обратном трубопроводах и/или преобразователь объема, устанавливаемый на трубопроводе ГВС, или ХВС. На обратном трубопроводе устанавливается второй ПРЭ, к электронному блоку, которого подключается термометр, устанавливаемый на обратном трубопроводе.

Модификация КМ-5-5, предназначается для ОВСТ у потребителей тепловой энергии. Состоит из устанавливаемого на подающем трубопроводе ПРЭ, к электронному блоку, которого подключаются также термометры, устанавливаемые на трубопроводах подающем и ГВС. Дополнительно могут подключаться датчики давления, устанавливаемые на подающем и обратном трубопроводах. На обратном трубопроводе устанавливается второй ПРЭ, к электронному блоку, которого подключается также термометр, устанавливаемый на обратном трубопроводе. Дополнительно может подключаться датчик давления, устанавливаемый на трубопроводе ГВС.

Модификация КМ-5-6, предназначается для ОВСТ у потребителей тепловой энергии. Состоит из устанавливаемого на подающем трубопроводе ПРЭ, к электронному блоку, которого подключается комплект термометров, устанавливаемых на подающем и обратном трубопроводах. Дополнительно могут подключаться также датчики давления, устанавливаемые на подающем и обратном трубопроводах и/или преобразователь объема, устанавливаемый на трубопроводе ГВС. На обратном трубопроводе устанавливается второй ПРЭ, к электронному блоку, которого подключается термометр, устанавливаемый на трубопроводе ГВС. Дополнительно может подключаться также датчик давления, устанавливаемый на трубопроводе ГВС.

Модификация КМ-5-7 предназначается для ОВСТ на источнике тепловой энергии: Состоит из устанавливаемого на подающем трубопроводе ПРЭ, к электронному блоку, которого подключается комплект термометров, устанавливаемых на трубопроводах подающем и ХВС. Дополнительно могут подключаться также датчики давления, устанавливаемые на подающем и обратном трубопроводах и/или и преобразователь объема, устанавливаемый на трубопроводе ГВС, или ХВС. На обратном трубопроводе устанавливается второй ПРЭ, к электронному блоку, которого подключается комплект термометров, устанавливаемых на трубопроводах обратном и ХВС. Дополнительно может подключаться также датчик давления, устанавливаемый на трубопроводе ХВС.

Модификация КМ-5-6И, предназначается для источников и потребителей тепловой энергии и обслуживает от одного до шести трубопроводов, входящих в состав ТВСТ, или ЗВСТ, или ОВСТ, а также систем ГВС (тупиковой, или циркуляционной) и/или ХВС, на которых устанавливается до шести преобразователей объема, до шести термометров, в том числе входящих в комплекты, до шести преобразователей (датчиков) давления. Средства измерений, указанные в таблице 1 и ППС-1П-И2, применяемые в КМ-5-6И, подключаются к платформе подключения специализированного вычислительного устройства КМ-М-6И.

Модификация КМ-5-Б1-1, предназначается для ЗВСТ на источниках и у потребителей тепловой энергии. Состоит из устанавливаемого на подающем или на обратном трубопроводе ПРБ-1, к электронному блоку, которого подключается комплект термометров, устанавливаемых на подающем и обратном трубопроводах. Дополнительно могут подключаться датчики давления, устанавливаемые на подающем и обратном трубопроводах, и/или преобразователь объема, устанавливаемый на трубопроводе ГВС, или ХВС. Модификация КМ-5-Б1-1 может применяться также для измерений тепловой энергии и/или количества горячей воды в ТВСТ или тупиковых ГВС на источниках и у потребителей тепловой энергии, у которых комплект термометров заменяется одиночным термометром.

Модификация КМ-5-Б1-2, предназначается для ЗВСТ у потребителей тепловой энергии. Состоит из устанавливаемого на подающем трубопроводе ПРБ-1, к электронному блоку, которого подключается комплект термометров, устанавливаемых на подающем и обратном трубопроводах. Дополнительно могут подключаться также датчики давления, устанавливаемые на подающем и обратном трубопроводах, и/или преобразователь объема, устанавливаемый на трубопроводе ГВС, или ХВС. Для контроля утечки из сети теплоносителя на обратном трубопроводе устанавливается второй ПРБ-1.

Модификация КМ-5-Б1-3, предназначается для ОВСТ на источниках тепловой энергии. Состоит из устанавливаемого на подающем трубопроводе ПРБ-1, к электронному блоку, которого подключается комплект термометров, устанавливаемых на подающем и обратном трубопроводах. Дополнительно могут подключаться также датчики давления, устанавливаемые на подающем и обратном трубопроводах и/или преобразователь объема, устанавливаемый на трубопроводе ГВС, или ХВС. На трубопроводе подпитки устанавливается ПРЭ, к электронному блоку, которого подключается комплект термометров, устанавливаемых на трубопроводах обратном и ХВС. Дополнительно может подключаться также датчик давления, устанавливаемый на трубопроводе ХВС.

Модификация КМ-5-Б1-4 предназначена для ОВСТ у потребителей тепловой энергии. Состоит из устанавливаемого на подающем трубопроводе ПРБ-1, к электронному блоку, которого подключается термометр, устанавливаемый на подающем трубопроводе. Дополнительно могут подключаться также датчики давления, устанавливаемые на подающем и обратном трубопроводах и (или) преобразователь объема, устанавливаемый на трубопроводе ГВС, или ХВС. На обратном трубопроводе устанавливается второй ПРБ-1, к электронному блоку, которого подключается термометр, устанавливаемый на обратном трубопроводе.

Модификация КМ-5-Б1-5, предназначается для ОВСТ у потребителей тепловой энергии. Состоит из устанавливаемого на подающем трубопроводе ПРБ-1, к электронному блоку, которого подключаются термометры, устанавливаемые на трубопроводах подающем и ГВС. Дополнительно могут подключаться также датчики давления, устанавливаемые на подающем и обратном трубопроводах. На обратном трубопроводе устанавливается второй ПРБ-1, к электронному блоку, которого подключается термометр, устанавливаемый на обратном трубопроводе. Дополнительно может подключаться также датчик давления, устанавливаемый на трубопроводе ГВС.

Модификация КМ-5-Б 1-6, предназначается для ОВСТ у потребителей тепловой энергии. Состоит из устанавливаемого на подающем трубопроводе ПРБ-1, к электронному блоку, которого подключается комплект термометров, устанавливаемых на подающем и обратном трубопроводах. Дополнительно могут подключаться также датчики давления, устанавливаемые на подающем и обратном трубопроводах и/или преобразователь объема, устанавливаемый на трубопроводе ГВС. На обратном трубопроводе устанавливается второй ПРБ-1, к электронному блоку, которого подключается термометр, устанавливаемый трубопроводе ГВС. Дополнительно может подключаться также датчик давления, устанавливаемый на трубопроводе ГВС.

Модификация КМ-5-Б1-7 предназначена для ОВСТ на источниках тепловой энергии. Состоит из устанавливаемого на подающем трубопроводе ПРБ-1, к электронному блоку, которого подключается комплект термометров, устанавливаемых на трубопроводах подающем и ХВС. Дополнительно могут подключаться также датчики давления, устанавливаемые на подающем и обратном трубопроводах и/или преобразователь объема, устанавливаемый на трубопроводе ГВС, или ХВС. На обратном трубопроводе устанавливается второй ПРБ-1, к электронному блоку которого, подключается комплект термометров, устанавливаемых на трубопроводах обратном и ХВС. Дополнительно может подключаться также датчик давления, устанавливаемый на трубопроводе ХВС.

У всех модификаций КМ-5-1...КМ-5-7 и КМ-5-Б1...КМ-5-Б1-7 датчики температуры для атмосферного воздуха подключаются к электронному блоку преобразователя расхода подающего трубопровода.

Модификация КМ-5-БЗ-1 состоит из ПРБ-3, устанавливаемого на подающем трубопроводе, к электронным блокам, которого подключается комплект термометров, устанавливаемых на подающем и обратном трубопроводах. Дополнительно может подключаться также датчик давления, устанавливаемый на подающем трубопроводе. Второй ПРБ-3 устанавливается на обратном трубопроводе, к электронным блокам которого подключается термометр, устанавливаемый на трубопроводе ХВС. Дополнительно может подключаться также датчик давления, устанавливаемый на обратном трубопроводе. На трубопроводе подпитки устанавливается ПРЭ, к электронному блоку, которого подключаются термометр, устанавливаемый на трубопроводах подпитки и ХВС. Дополнительно может подключаться также датчик давления, устанавливаемый на трубопроводе подпитки.

Модификация КМ-5-БЗ-2 состоит из ПРБ-3, устанавливаемого на подающем трубопроводе, к электронным блокам, которого подключаются комплект термометров, устанавливаемых на подающем и обратном трубопроводах. Дополнительно может подключаться также датчик давления, устанавливаемый на подающем трубопроводе. На обратном трубопроводе устанавливается второй ПРБ-3, к электронным блокам, которого дополнительно может подключаться датчик давления, устанавливаемый на обратном трубопроводе. На трубопроводе подпитки устанавливается ПРЭ, к электронному блоку, которого подключается комплект термометров, устанавливаемых на трубопроводах подпитки и ХВС. Дополнительно может подключаться датчики давления, устанавливаемый на трубопроводе ХВС.

Модификация КМ-5-БЗ-3 состоит из ПРБ-3, устанавливаемого на подающем трубопроводе, к электронным блокам, которого подключаются комплект термометров, устанавливаемых на подающем и обратном трубопроводах и термометр, устанавливаемый на трубопроводе ХВС. Дополнительно могут подключаться также датчики давления, устанавливаемые на подающем и обратном трубопроводах. На трубопроводе подпитки устанавливается ПРЭ, к электронному блоку, которого подключается термометр, устанавливаемый на трубопроводе подпитки. Дополнительно может подключаться также датчик давления, устанавливаемый на трубопроводе ХВС.

Модификация КМ-5-БЗ-4 состоит из ПРБ-3, устанавливаемого на подающем трубопроводе, к электронным блокам, которого подключается комплект термометров, устанавливаемых на подающем и обратном трубопроводах. Дополнительно могут подключаться также датчики давления, устанавливаемые на подающем и обратном трубопроводах. На трубопроводе подпитки устанавливается ПРЭ, к электронному блоку, которого подключаются термометры, устанавливаемые на трубопроводах подпитки и ХВС. Дополнительно может подключаться также датчик давления, устанавливаемый на трубопроводе ХВС.

Модификация КМ-5-БЗ-5 состоит из ПРБ-3, устанавливаемого на подающем трубопроводе, к электронным блокам которого подключается комплект термометров, устанавливаемых на трубопроводах подающем и ХВС. Дополнительно может подключаться также датчик давления, устанавливаемый на подающем трубопроводе. На обратном трубопроводе устанавливается второй ПРБ-3, к электронным блокам которого подключается комплект термометров, устанавливаемый на трубопроводах обратном и ХВС. Дополнительно может подключаться также датчик давления, устанавливаемый на обратном трубопроводе.

Модификация КМ-5-БЗ-6 состоит из ПРБ-3, устанавливаемого на подающем трубопроводе, к электронным блокам которого подключается комплект термометров, устанавливаемых на подающем и обратном трубопроводах. Дополнительно может подключаться также датчик давления, устанавливаемый на подающем трубопроводе. На обратном трубопроводе устанавливается второй ПРБ-3, к электронным блокам которого подключается термометр, устанавливаемый на трубопроводе ХВС. Дополнительно может подключаться также датчик давления, устанавливаемый на обратном трубопроводе.

Примечание - Модификации КМ-5-БЗ-1 - КМ-5-БЗ-6 предназначены для ОВСТ на источниках тепловой энергии.

Модификация КМ-5-БЗ-7 предназначена для ЗВСТ у потребителей тепловой энергии. Состоит из устанавливаемого на подающем или обратном трубопроводе ПРБ-3, к электронным блокам, которого подключается комплект термометров, устанавливаемых на подающем и обратном трубопроводах. Дополнительно могут подключаться также датчики давления, устанавливаемые на подающем и обратном трубопроводах. На трубопроводах ГВС по заказу устанавливаются преобразователи объема: один при тупиковом и два при циркуляционном снабжении, а также термометры, один или комплект и один или два датчика давления. На трубопроводе ХВС по заказу устанавливаются преобразователь объема, а также термометр и датчик давления.

Модификация КМ-5-БЗ-8 предназначена для ОВСТ у потребителей тепловой энергии. Состоит из устанавливаемого на подающем трубопроводе ПРБ-3, к электронным блокам, которого подключается комплект термометров, устанавливаемых на подающем и обратном трубопроводах. Дополнительно могут подключаться также датчики давления, устанавливаемые на подающем и обратном трубопроводах. На обратном трубопроводе устанавливается второй ПРБ-3. На трубопроводах ГВС по заказу устанавливаются преобразователи объема: один при тупиковом и два при циркуляционном снабжении и соответственно один и ли комплект термометров и один или два датчика давления. На трубопроводе ХВС по заказу устанавливаются преобразователи объема, давления и термометр.

В модификациях группы КМ-5-БЗ электронные блоки ПРБ-3 и ПРЭ, к которым подключаются преобразователи давления и температуры, выбираются исходя из удобств применения.

В модификациях КМ-5-БЗ-7 и КМ-5-БЗ-8 преобразователи объема, подключаемые к ИВБ, по заказу могут заменяться на ПРЭ, датчики давления и/или температуры на трубопроводах ГВС и ХВС, устанавливаемые по заказу, подключаются к любым свободным электронным блокам ПРБ-3 и/или ПРЭ, термометры термопреобразователи, устанавливаемые на трубопроводах циркуляционного ГВС, по заказу могут подбираться в комплекты.

КМ-5 базовой комплектации выпускаются в четырех конструктивных исполнениях.

• 1) Исполнение 1. Датчики расхода (скорости) выполняются единым целым со своими электронными блокам, а один из них и с вычислительным устройством. С остальными электронными блоками вычислительное устройство соединяется линиями связи.

• 2) Исполнение 2. Датчики расхода (скорости) выполняются единым целым со своими электронными блоками. Вычислительное устройство расположено в отдельном корпусе и соединяется с электронными блоками линиями связи.

• 3) Исполнение 3. Электронные блоки находятся отдельно от датчиков расхода (скорости) и соединяются с ними сигнальными кабелями длиной до 10 м. Вычислительное устройство выполняется единым целым с одним из электронных блоков и соединяется с остальными электронными блоками линиями связи.

• 4) Исполнение 4. Электронные блоки находятся отдельно от датчиков расхода (скорости) и соединяются с ними сигнальными кабелями длиной до Юм. Вычислительное устройство выполняется в отдельном корпусе и соединяется с электронными блоками линиями связи.

Примечание -Модификации группы КМ-5-БЗ выпускаются только в исполнениях 2 и 4.

Штатные преобразователи расхода (объема), устанавливаемые на трубопроводах подпитки, ГВС и ХВС выпускаются в двух конструктивных исполнениях:

• - исполнение 1В: датчики расхода (скорости) и их электронные блоки выполняются единым целым.

• - исполнение 2В: датчики расхода (скорости) находятся отдельно от своих электронных блоков и соединяются с ними сигнальными кабелями длиной до Юм.

В состав КМ-5 в качестве вспомогательных компонентов по ГОСТ Р 8.596 по заказу могут включаться периферийные устройства из числа следующих:

• 1) преобразователи интерфейса RS-485/RS-232, обеспечивающие преобразование выходных сигналов КМ-5 в кодах RS-485 в сигналы интерфейса RS-232 внешних устройств.

• 2) автоматические преобразователи интерфейса АПИ-4 и (или) АПИ-5, работающие без использования специальных команд управления со стороны шины RS-232 компьютера, или другого устройства, осуществляющего связь с КМ-5, причем у АПИ-5 скорость передачи данных может регулироваться в установленном диапазоне с заданной дискретностью.

• 3) устройства переноса данных УПД, обеспечивающие копирование данных из памяти с одного или нескольких КМ-5 и перенос этих данных в пункты обработки.

• 4) адаптеры периферии АП-5, являющиеся универсальными вспомогательными компонентами КМ-5, выполняющими следующие сервисные функции (без вмешательства в процесс измерений и архивные данные КМ-5):

• - дистанционное управление КМ-5, в том числе при их работе в составе локальных сетей (функции пульта дистанционного управления);

• - распечатка архивов КМ-5 на различные принтеры (функции адаптера печати);

• - передача информации от КМ-5 и обратно с преобразованием ее из стандарта интерфейса RS-232 в стандарт интерфейса RS-485 и обратно (функции адаптера связи);

• - энергонезависимый сбор баз данных, содержащихся в архивах КМ-5, и их перенос на пункт обработки информации;

• - сбор, накопление и обработка информации, получаемой от КМ-5, в том числе, объединенных в локальные сети (функции сетевого программируемого контроллера, с возможностью создания программного обеспечения под конкретный заказ);

• - проведение тестовых проверок функционального состояния КМ-5, не связанных с определением нормируемых метрологических характеристик.

Фотографии общего вида преобразователей расхода, приведены на рисунках 1-3. Фотографии общего вида вычислительного устройство ИВБ, приведены на рисунках 4 и 5. Фотографии общего вида составных частей теплосчетчика приведена на рисунке 6.

Схема пломбировки представлена на рисунках 7-12. Место нанесения знака поверки представлено на рисунке 7.

Рисунок 1 - Общий вид ПРЭ (ППС-1П-И2) в сборе с электронным блоком

Рисунок 2 - Общий вид

ПРЭ (ППС-1П-И2)

Рисунок 3 - Общий вид преобразователей скорости для ПРБ-1 (ПРБ-3) в сборе с электронным блоком, вычислительным устройством и шлюзовой камерой

Рисунок 4 - Вычислительное устройство ИВБ (штатное для группы погружных модификаций КМ-5-БЗ)

Рисунок 5 - Вычислительное устройство КМ-М-6И (штатное для модификации КМ-5-6И) с платформой

ТПТ-1

ПРЭМ

ктсп-н

тсп-н

ТС-Б-Р

КТС-Б

СВМ

ИД-5

АС-001

теп и тсп-к

Знак поВерки

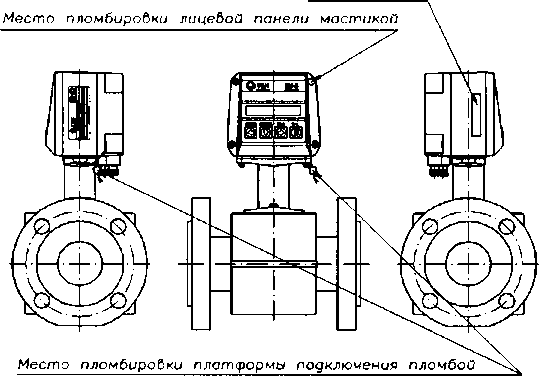

Рисунок 7 - Схема пломбировки и место нанесения знака поверки для ПРЭ (ППС-1П-И2)

Рисунок 8 - Схема пломбировки для ПРЭ (ППС-1П-И2) исполнения IP-68 по ГОСТ 14254

Рисунок 9 - Схема пломбировки для ПРЭ (ППС-1П-И2) исполнения IP-68 по ГОСТ 14254

Место пломбиробки лицебой панели мастикой

Место пломбиробки

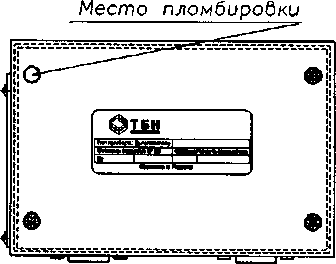

Рисунок 11 - Схема пломбировки для вычислительного устройства ИВБ (КМ-М-6И)

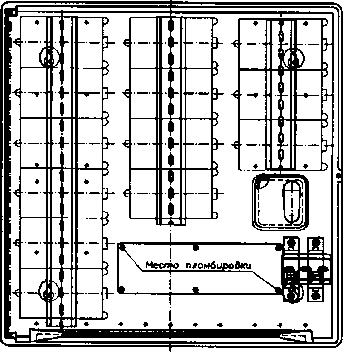

Рисунок 12 - Схема пломбировки для платформ подключения КМ-М-6И

По своей структуре программное обеспечение (ПО) вычислительных устройств теплосчетчиков разделено на метрологически значимую часть ПО и метрологически незначимую часть ПО и записывается в вычислительные устройства при их производстве.

Программное обеспечение теплосчетчиков предназначено для обработки измерительной информации от первичных преобразователей расхода, температуры, давления, вычислений расхода и количества воды, тепловой энергии, индикации результатов измерений на показывающем устройстве, выбора параметров, сохранения результатов измерений и выбранных параметров в архивах, формирования выходных сигналов.

В теплосчетчиках обеспечивается защита от несанкционированного доступа к запрограммированным параметрам. Защита реализуется при помощи системы пломб и паролей. Цифровой идентификатор программного обеспечения можно считать по любому из имеющихся интерфейсов. Идентификационные данные программного обеспечения приведены в таблице 2.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Основные метрологические и технические характеристики приведены в таблицах 3 и 8.

Таблица 3 - Метрологические характеристики

Продолжение таблицы 3

продолжение таблицы 3

Таблица 4 - Пределы измерений объемного расхода для ПРЭ и ППС-1П-И2 в зависимости от диаметра условного прохода (DN)

Продолжение таблицы 4

Таблица 5 - Пределы допускаемой относительной погрешности каналов объемного расхода,

и объема для полнопроходных модификаций по ГОСТ 28723 в зависимости от классов ПРЭ

Таблица 6 - Пределы допускаемой относительной погрешности каналов, скорости, объемного

расхода и объема погружных модификаций

Примечание - q - текущее значение расхода; д_н - верхний предел измерений расхода.

Таблица 7 - Пределы допускаемой относительной погрешности каналов тепловой энергии КМ-5 (для ЗВСТ) в соответствии с ГОСТ Р 51649 или ГОСТ Р ЕН 1434-1 (при поставках на экспорт)

Таблица 8 - Основные технические характеристики

Таблица 9 - Наибольшая масса ПРЭ и ППС-1П-И2 в зависимости от условного прохода DN их датчиков расхода указана в таблице 7.

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на вычислительное устройство методом трафаретной печати.

Таблица 10 - Комплектность средства измерений

осуществляется по документу МП 18361-10 «Теплосчетчики КМ - 5. Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва» 31 мая 2010 г.

Основные средства поверки:

• - эталонное средство измерений 1 - го разряда по ГОСТ 8.022-91 (калибратор -измеритель унифицированных сигналов эталонный ИКСУ-2000, регистрационный номер в Федеральном информационном фонде № 20580-06);

• - установка поверочная расходомерная УП-150 (регистрационный номер в Федеральном информационном фонде № 24629-03);

• - имитатор термопреобразователей сопротивления МК3002 (регистрационный номер в Федеральном информационном фонде № 18854-99);

• - генератор сигналов специальной формы AWG-4105 (регистрационный номер в Федеральном информационном фонде № 53406-13);

• -  поверочная установка «Поток-Т» (регистрационный номер в Федеральном информационном фонде № 14519-06).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус вычислительного устройства в соответствии с рисунком 1 и в соответствующий раздел паспорта.

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к теплосчетчикам КМ-5 (модификации: КМ-5-1...КМ-5-7, КМ-5-6И, КМ-5-Б1-1...КМ-5-Б1-7, КМ-5-БЗ-1... КМ-5-БЗ-8)

ГОСТ Р 51649-2000 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия

ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования

ГОСТ Р 8.596-2002 ГСИ. Системы измерительные. Метрологическое обеспечение. Основные положения

ГОСТ 8.361-79 ГСИ. Расход жидкости и газа. Методика выполнения измерений по скорости в одной точке сечения трубы

ГСССД МР 147-2008. Расчет плотности, энтальпии, показателя адиабаты и коэффициента динамической вязкости воды и водяного пара при температурах 0...1000 °C и давлениях 0,0005... 100 МПа на основании таблиц стандартных справочных данных ГСССД 187-99 и ГСССД 6-89

ТУ 4218-010-42968951-2009 с изменениями 01. Теплосчетчики КМ-5.Технические условия.

Общество с ограниченной ответственностью «ТБН энергосервис»

(ООО «ТБН энергосервис»)

ИНН 7720180350

Адрес: 119034, Россия, г. Москва, улица Пречистенка, д. 40/2, стр. 3

Телефон (факс): (495) 789-90-75

Web-сайт: www.tbnenergo.ru

ГЦИ СИ ФГУ «Ростест-Москва»

Адрес: 117418 г. Москва, Нахимовский проспект, 31

Телефакс: +7(495) 5440000

E-mail: info@rostest.ru

Аттестат аккредитации ГЦИ СИ ФГУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.

В части вносимых изменений

Закрытое акционерное общество консалтинго-инжиниринговое предприятие «Метрологический Центр Энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, Россия, г. Москва, Волоколамское шоссе, д. 88, стр. 8

Телефон: (495) 491 78 12, (495) 491 86 55

E-mail: sittek@mail.ru; kip-mce@nm.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа №RA.RU.311313 от 09.10.2015 г.
