МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Госстандарт)

ПРИКАЗ

20 марта 2020 г.

Москва

О внесении изменений в описание типа на датчики вибрации ИТ12.35.000

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением НЛП «Измерительные технологии» от 27 февраля 2020 г. № 273-20, п р и к аз ы в аю:

• 1. Внести изменения в описание типа на датчики вибрации ИТ12.35.000, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 25780-09, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением под регистрационным номером.

• 2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с .Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: OOE1036E1B07EOFB90EA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич Действителен; с 06.11.2019 до 05,11.2020

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «20» марта 2020 г. № 585

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики вибрации ИТ12.35.000

Датчики вибрации ИТ12.35.000 (далее - датчик) предназначены для измерений вибрационных ускорений в диагностических системах.

Принцип действия датчика основан на использовании прямого пьезоэлектрического эффекта.

Конструктивно датчик состоит из герметичного стального корпуса, в который помещен чувствительный элемент, состоящий из блока пьезоэлектрических пластин. Корпус датчика имеет фланец для крепления к объекту контроля. Кабельная часть неразъёмно закреплена в корпусе и состоит из жаропрочного кабеля с минеральной изоляцией и/или теплостойкого антивибрационного кабеля. Антивибрационный кабель, в зависимости от исполнения, может защищаться металлорукавом или плетенкой. Материал корпусных элементов датчика - нержавеющая сталь. Корпусные элементы соединяются при помощи лазерной сварки. Датчик имеет степень защиты от внешних воздействий IP67. Датчики выпускаются различных модификаций, отличающихся наличием средств взрывозащиты, температурным диапазоном, коэффициентом преобразования, кабельной заделкой. Внешний вид датчика приведен на рисунке 1.

Структура обозначений датчиков (где Х - любое количество символов; *⁾ - параметры, не влияющие на метрологические характеристики):

ИТ12.35.000Х-Х-Х-Х

И Л | А

Т Код исполнения холодной части кабеля*⁾

0 - диапазон рабочих температур от минус 50 до плюс 150 °С

1 - диапазон рабочих температур от минус 50 до плюс 400 °С

Код длины холодной/горячей части кабеля*⁾

Код вида взрывозащиты*⁾

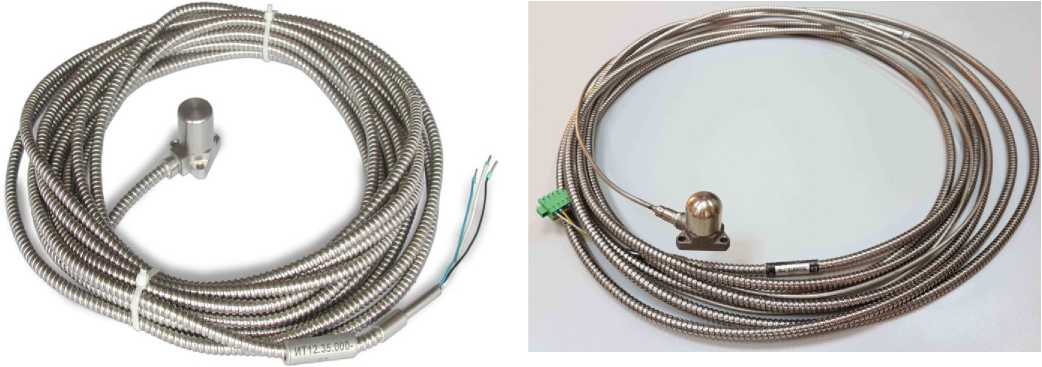

а) ИТ12.35.000Х-Х-0-Х б) ИТ12.35.000Х-Х-1-Х

Рисунок 1 - Внешний вид датчика вибрации ИТ12.35.000 Пломбирование датчиков вибрации ИТ12.35.000 не предусмотрено.

отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на заглавных листах эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность датчика

осуществляется по ГОСТ Р 8.669-2009 «ГСИ. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».

Основные средства поверки:

рабочий эталон 2-го разряда в соответствии с ГПС, утвержденной приказом Росстандар-та № 2772 от 27.12.2018 г. (диапазон частот от 2 до 10000 Гц, погрешность воспроизведения на базовой частоте в пределах ±1 %).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и/или паспорт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к датчикам вибрации ИТ12.35.000

Приказ Росстандарта от 27.12.2018 г. № 2772 Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения

ТБРС.402152.001ТУ Датчики вибрации ИТ12.35.000. Технические условия

Общество с ограниченной ответственностью «Научно-производственное предприятие «Измерительные Технологии» (ООО «НПП ИТ»)

ИНН 5254016204

Адрес: 607188, г. Саров, Нижегородская обл., ул. Димитрова, д. 12

Телефон: (83130) 78626, 78551

Факс: (83130) 78708

Е-mail: it@unim.ru

Web-site: www.unim.ru, www.mtels.ru

Федеральное государственное унитарное предприятие «Российский Федеральный ядер-ный центр - Всероссийский научно-исследовательский институт экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)

Адрес: 607188 г. Саров Нижегородской обл., пр. Мира, д. 37

Телефон: (83130) 22224, 22253

Факс (83130) 22232

E-mail: shvn@olit.vniief.ru

Аттестат аккредитации ФГУП «РФЯЦ-ВНИИЭФ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311769 от 07.07.2016 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

М.п.

«20» марта 2020 г.
