№1998 от 26.12.2016
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 27092
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 45114 "Газоанализатор К-100" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ26 декабря 2016 г.
Москва
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 45114 «Газоанализатор К-100» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращениями АО «ОПТЭК» от 18 октября 2016 г. № 3044, от 14 ноября 2016 г. № 3296 приказываю:
-
1. Внести изменения в описание типа на газоанализатор К-100, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 21075-11, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 45114 «Газоанализатор К-100», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 21075-11, в связи с переименованием организации-изготовителя с ЗАО «ОПТЭК» на АО «ОПТЭК».
-
3. Продлить срок действия свидетельства об утверждении типа средств измерений №45114 «Газоанализатор К-100» на последующие 5 лет.
-
4. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его
юридическому лицу или индивид
5. Контроль за исполжнием
1 собой.
Голубев
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «26» декабря 2016 г. №1998
Изменения в описание типа на газоанализаторы К-100ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Г азоанализаторы К-100
Назначение средства измеренийГазоанализаторы К-100 (далее газоанализаторы) предназначены для непрерывного автоматического измерения массовой концентрации и объемной доли оксида углерода в атмосферном воздухе.
Описание средства измеренийПринцип действия газоанализаторов - электрохимический. Определяемый компонент путем диффузии проникает к поверхности электрохимического сенсора, при этом на электродах сенсора возникает электрический ток, пропорциональный концентрации компонента в анализируемом воздухе. Величина этого тока является аналитическим сигналом для измерения концентрации определяемого компонента.
Газоанализаторы представляют собой моноблочные, стационарные, автоматические, одноканальные приборы непрерывного действия с встроенным побудителем расхода.
В состав газоанализатора входят: электрохимический датчик, предварительный усилитель напряжения, АЦП, микроконтроллер, блок питания, жидкокристаллический индикатор.
Газоанализаторы имеют цифровую индикацию, последовательный интерфейс RS-232, токовый, аналоговый сигнал 4-20 мА или 0-5 мА и интерфейс RS-485 с поддержкой протокола Modbus. Перевод аналогового выходного сигнала в концентрацию производится с использованием номинальной статической характеристикой преобразования, указанной в эксплуатационной документации.
Газоанализаторы предназначены для работы в газовой среде, содержание неизмеряемых компонентов в которой не превышает значений, указанных в таблице 1.
Таблица 1
|
so2 мг/м3 |
NO мг/м3 |
Оз мг/м3 |
н2 мг/м3 |
СЩ мг/м3 |
С12 мг/м3 |
no2 мг/м3 |
H2S мг/м3 |
|
1,5 |
5,0 |
1,0 |
1,0 |
100 |
0,5 |
0,5 |
0,5 |
Общий вид газоанализаторов представлен на рисунке 1.
Схема пломбировки газоанализаторов приведена на рисунках 2 и 3.
Рисунок 1 - Общий вид газоанализаторов
Элементы настройки измерительной части газоанализатора защищены от вскрытия этикеткой-пломбой, наклеенной на место стыка задней панели с верхней крышкой прибора или на место соединения верхней рейки (со стороны лицевой панели) с верхней крышкой прибора.

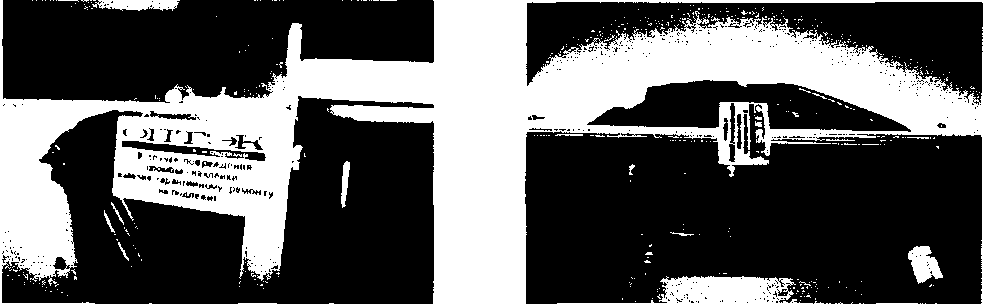

Рисунок 2 - Пломба на лицевой панели
Рисунок 3 - Пломба на задней панели
Программное обеспечениеГазоанализаторы имеют встроенное программное обеспечение, позволяющее управлять процессом измерения и расчета массовой концентрации и объемной доли оксида углерода и хранением измеренных значений.
Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-
2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
К-100 |
|
Номер версии (идентификационный номер) ПО |
2.05 и старше |
|
Цифровой идентификатор ПО |
се1с71се |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
|
Диапазон измерений объемной доли (массовой концентрации) оксида углерода, млн'г(мг/м3) |
от 0,0 до 43,0 (от 0 до 50) |
|
Пределы допускаемой приведенной основной погрешности к максимальному значению в поддиапазоне от 0,0 до 2,6 млн'1 включ. (от 0 до 3 мг/м3 включ.), % |
±20 |
|
Пределы допускаемой относительной основной погрешности измерений |
±20 |
|
объемной доли (массовой концентрации) оксида углерода в поддиапазоне свыше 2,6 до 43 млн'1 (свыше 3 до 50 мг/м3), % | |
|
Предел допускаемой вариации выходного сигнала в долях от пределов допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °C, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности от суммарного влияния не измеряемых компонентов в долях от пределов допускаемой основной погрешности |
1,0 |
|
Пределы допускаемого изменения выходного сигнала за 7 суток непрерывной работы в долях от пределов допускаемой основной погрешности |
0,5 |
|
Допустимая перегрузка, вызванная превышением содержания измеряемого компонента, % |
до 200 |
|
Нормальные условия измерений: | |
|
- температура окружающей среды, °C |
20±5 |
|
- относительная влажность при температуре 25 °C, % |
до 95 |
|
- атмосферное давление, кПа |
84,0-106,7 |
Таблица 4 - Основные технические характеристики
|
Время восстановления после снятия перегрузки, мин, не более |
30 |
|
Время установления показаний газоанализатора (Tq p), мин, не более |
2 |
|
Время прогрева, мин, не более |
10 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
230 ± 23 |
|
- частота переменного тока, Гц |
50 ±1 |
|
Потребляемая мощность, В -А не более |
50 |
|
Габаритные размеры, мм, не более | |
|
- высота |
135 |
|
- ширина |
485 |
|
- длина |
420 |
|
Масса, кг, не более |
7,5 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °C |
от 5 до 40 |
|
- относительная влажность при температуре 25 °C, % |
до 95 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы (без учета срока службы электрохимических датчиков), лет |
6 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
наносится на титульный лист эксплуатационной документации и на табличку, расположенную на задней панели газоанализаторов типографским способом.
Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Г азоанализатор К-100 |
1 шт. | |
|
Паспорт |
1 экз. |
|
Руководство по эксплуатации |
ИРМБ.413416.100 |
1 экз. |
|
Методика поверки |
436-037-2011МП |
1 экз. |
|
Сетевой кабель |
1 шт. | |
|
Предохранитель |
2 шт. |
осуществляется по документу 436-037-2011 МП «Газоанализаторы К-100. Методика поверки», утвержденному ГЦИ СИ ФБУ «Тест-С.-Петербург» 05.10.2011 г.
Основные средства поверки:
- государственные стандартные образцы ГСО-ПГС, выпускаемые в баллонах под давлением по ТУ 6-12-2956-92, оксид углерода в воздухе (Госреестр №№ 5004-89, 3843-87, 3844-87) или оксид углерода в азоте (Госреестр №№ 4257-88,3801-88, 3805-87).
Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель в виде наклейки.
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к газоанализаторам К-100ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 4215-009-23136558-2011 Газоанализаторы К-100. Технические условия
Изготовитель:Акционерное общество «ОПТЭК» (АО «ОПТЭК»)
ИНН 7814003726
Адрес: 199178, г. Санкт-Петербург, Малый пр. В.О., д. 58, литер А, пом. 20Н
Тел. (факс): (812)327-72-22
Web-сайт: http://www.optec.ru
E-mail: info@optec.ru;
Испытательный центр:Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ФБУ «Тест-С.-Петербург»)
Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1
Тел.: (812) 244-62-28, 244-12-75, факс: (812) 244-10-04
E-mail: letter@rustest.spb.ru
Аттестат аккредитации ФБУ «Тест-С.-Петербург» по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311484 от 03.02.2016 г.
