Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

02 мая 2023 г.

936

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

  • 1. Утвердить:

типы средств измерений,  сведения о которых прилагаются

к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

  • 2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

    Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Е.Р.Лазаренко

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\________—_________✓




ПРИЛОЖЕНИЕ

к приказу Федерального агентства

по техническому регулированию

и метрологии

от « __ »     мая      2023 г. № 936

Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ-вод-ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Катушки токовые

ТК-5010

С

88924-23

EU0001, EU0002

Общество с ограниченной ответственностью "СОНЭЛ" (ООО "СОНЭЛ"), Московская обл., Ленинский р-н,

д. Григорчико-во

Общество с ограниченной ответственно

стью "СОНЭЛ" (ООО "СОНЭЛ"), Московская обл., Ленинский р-н,

д. Григорчи-ково

ОС

МП-

НИЦЭ-091-

22

2 года

Общество с ограниченной ответственностью "СОНЭЛ"

(ООО "СОНЭЛ"), Московская обл., Ленинский р-н, д. Григорчико-во

ООО "НИЦ "ЭНЕРГО", г. Москва

28.11.2022

2.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии

Обозна

чение

отсутствует

Е

88925-23

053ТНЭ

Общество с ограниченной ответственностью "Стимул-

Стройсервис"

(ООО "Стимул-

Стройсервис"),

г. Москва

Общество с ограниченной ответственностью "Транснефть - Порт

Приморск" (ООО "Транснефть - Порт Приморск"), Ленинградская

ОС

МП ТНЭ-

053-2022

4 года

Общество с ограниченной ответственностью "Транс-нефтьэнерго" (ООО "Транс-нефтьэнерго"), г. Москва

ООО "Транс-нефтьэнерго", г. Москва

30.12.2022

(АИИС

КУЭ) ПАО "Транснефть" в части ООО "Транснефть - Порт Приморск"

обл., Выборгский р-н, г. Приморск

3.

Газоанализаторы стационарные

ЭГС

С

88926-23

Газоанализатор стационарный ЭГС, зав. № 0380 в составе с датчиками: ЭГОС-И-СН4 зав.

№ 2118, ЭГОС-И-C3H8 зав.№ 21119, ЭГОС-И-СО2 зав.

№ 2120, ЭГЭС-И-CO зав. № 2106, ЭГЭС-И-NOi, зав.

№ 2121; Газоанализатор стационарный ЭГС, зав. № 0373 в составе с датчиками: ЭГОС-И-СН4 зав. № 2105, ЭГОС-И-С2Н5ОН зав. № 2103, ЭГОС-И-СО2 зав. № 2104, ЭГЭС-И-О2 зав. № 2111, ЭГЭС-И-Нзав. № 2112, ЭГЭС-И-HzS зав. № 2122, ЭГЭС-И-NH;, зав.

№ 2117

Акционерное общество

"Научно-производственное предприятие

"Электрон-стандарт" (АО "НПП "Элек-тронстан-дарт"), г. Санкт-

Петербург

Акционерное общество "Научно-производственное предприятие "Электрон-стандарт" (АО "НПП "Элек-тронстан-дарт"), г. Санкт-Петербург

ОС

МП-014

2022

1 год

Акционерное общество "Научно-производственное предприятие "Элек-тронстандарт" (АО "НПП "Электрон-стандарт"), г. Санкт-Петербург

ООО

"ПРОММАШ ТЕСТ Метрология",

г. Ставрополь

20.01.2023

4.

Система измерений количества и показателей качества нефти № 20

ЛПДС "Нур-

Обозначение отсутствует

Е

88927-23

20

Акционерное общество "Транснефть -Метрология"

(АО "Транснефть - Метрология"),

Акционерное общество "Транснефть -Урал" (АО "Транснефть -Урал"), г. Уфа

ОС

МП-0026-

ТНМ-2022

1 год

Акционерное общество "Транснефть -Урал" (АО "Транснефть -Урал"), г. Уфа

АО "Транснефть - Мет

рология", г. Москва

07.10.2022

лино"

г. Москва

5.

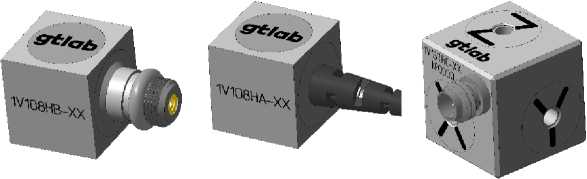

Акселерометры

1V

С

88928-23

1V105HA-1 зав. № 22025, 1V106HB-100 зав. № 22078, 1V108TB-10 зав. № 22228, 1V157HC-1000 зав. № 22256, 1V211TT-100 зав. № 22277, 1V224HP-10 зав. № 22289, 1V251HA-100 зав. № 22264, 1V253HM-20 зав. № 22293, 1V266HN-30 зав. № 22253, 1V296HT-100 зав. № 22597, 1V304HA-0,5 зав. № 22631, 1V421TA зав. № 22414, 1V752HA-50 зав. № 22224, 1V290HA-10-02 зав. № 22178

Общество с ограниченной ответственностью "ГТЛаб"

(ООО

"ГТЛаб"), Нижегородская обл.,

г. Саров

Общество с ограниченной ответственностью "ГТЛаб"

(ООО

"ГТЛаб"), Нижегородская обл.,

г. Саров

ОС

МП

А3009.0462

-2022

3 года

Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб"), Нижегородская обл., г. Саров

ФГУП

"РФЯЦ-ВНИИЭФ", Нижегородская обл.,

г. Саров

19.10.2022

6.

Вискозиметры стеклянные капиллярные

Обозначение отсутствует

С

88929-23

5, 404, 241, 649, 3, 215, 89, 23, 87, 65, 39, 4168, 210, 187, 683, 40, 1970

Общество с ограниченной ответственностью "Дружная Горка" (ООО "Дружная Горка"), Ленинградская обл., р-н Гатчинский, г.п. Дружногорское, г.п. Дружная Горка

Общество с ограниченной ответственностью "Дружная Горка" (ООО "Дружная Горка"), Ленинградская обл., р-н Гатчинский, г.п. Дружногорское, г.п. Дружная Горка

ОС

МП 2302

0012-2022

2 года

Общество с ограниченной ответственностью "Дружная Горка" (ООО "Дружная Горка"), Ленинградская обл., р-н Гатчинский, г.п. Дружногорское, г.п. Дружная Горка

ФГУП "ВНИИМ им. Д.И.Менделее ва", г. Санкт-Петербург

07.02.2023

7.

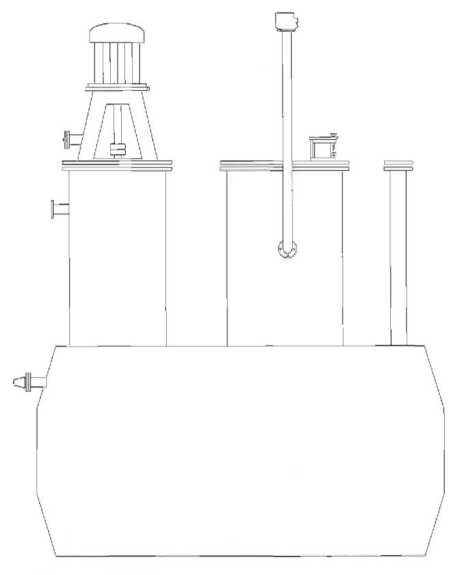

Резервуар горизонтальный стальной

РГС-8

Е

88930-23

229-127

Общество с ограниченной ответственностью "Курган-

Общество с ограниченной ответственностью "Курган-

ОС

ГОСТ

8.346-2000

5 лет

Завод по стабилизации конденсата имени В. С.

ООО фирма "Метролог", г. Казань

13.02.2023

цилиндрический

ский завод химического машиностроения" (ООО "Курганхим-маш"),

г. Курган

ский завод химического машиностроения" (ООО "Курганхим-маш"),

г. Курган

Черномырдина (Сургутский ЗСК) филиал

ООО "Газпром переработка", г. Санкт-Петербург

8.

Газоанализаторы переносные взрывозащищенные

ПГАЭС

П ФОР

ПОСТ

С

88931-23

001, 002

Акционерное общество "Электрон-стандарт -прибор" (АО "Электрон-стандарт -прибор"), г. Санкт-Петербург

Акционерное общество "Электрон-стандарт -прибор" (АО "Электрон-стандарт -прибор"), г. Санкт-Петербург

ОС

МП-0362022

1 год

Акционерное общество "Электрон-стандарт -прибор" (АО "Электрон-стандарт -прибор"), г. Санкт-Петербург

ООО "ПРОММАШ ТЕСТ Метрология", Московская обл., г. Чехов

25.11.2022

9.

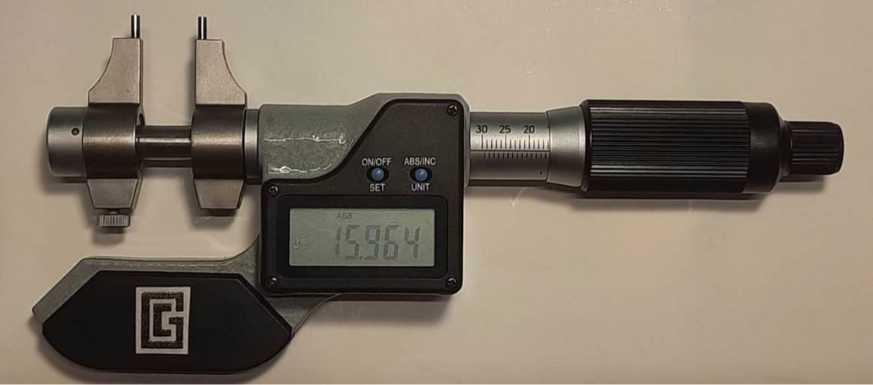

Нутромеры микрометрические с боковыми измерительными поверхностями

Обозначение отсутствует

С

88932-23

211153650,

081070691, 190980717, 190401751, 220806308, 200101823

Общество с ограниченной ответственностью "Измерительный инструмент" (ООО "Измерительный инструмент"), г. Самара

Общество с ограниченной ответственностью "Измерительный инструмент" (ООО "Измерительный инструмент"), г. Самара

ОС

МП СГ-01-

2023

1 год

Общество с ограниченной ответственностью "Измерительный инструмент" (ООО "Измерительный инструмент"), г. Самара

ООО "МЦ Севр групп", г. Москва

06.02.2023

10.

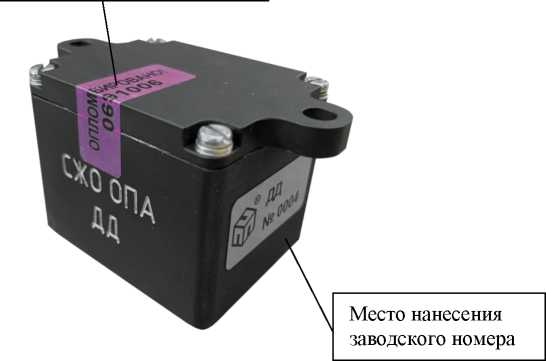

Датчики давления

ДД

С

88933-23

0006

Акционерное общество "Научно-производственное объединение "Прибор" (АО "НПО "Прибор"), г. Санкт-Петербург

Акционерное общество "Научно-производственное объединение "Прибор" (АО "НПО "Прибор"), г. Санкт-Петербург

ОС

МП 231

0099-2022

2 года

Акционерное общество "Научно-производственное объединение "Прибор" (АО "НПО "Прибор"), г. Санкт-Петербург

ФГУП "ВНИИМ им. Д.И.Менделее ва", г. Санкт-Петербург

09.03.2023

11.

Вискозиметры стеклянные капил-

Обозначение отсут-

Е

88934-23

870203, 470272,

850111, 780421,

850104, 810701,

Федеральное государственное унитарное

Федеральное государственное унитарное

ОС

МИ 36302021

4 года

Федеральное бюджетное учреждение

ФГУП "ВНИИМ им. Д.И.Менделее

22.03.2023

лярные эталонные

ствует

020306, 040307, 9,

861229, 320272,

870412, 010320

предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделее ва" (ФГУП "ВНИИМ им. Д.И.Менделее ва"), г. Санкт-Петербург

предприятие "Всероссийский научно-исследовательский институт метрологии им.

Д.И.Менделее ва" (ФГУП "ВНИИМ им.

Д.И.Менделее ва"), г. Санкт-Петербург

"Государственный региональный центр стандартизации, метрологии и испытаний им.

А.М.Муратши на в Республике Башкортостан" (ФБУ "ЦСМ им.

А.М.Муратши на в Республике Башкортостан"),

г. Уфа

ва", г. Санкт-

Петербург

12.

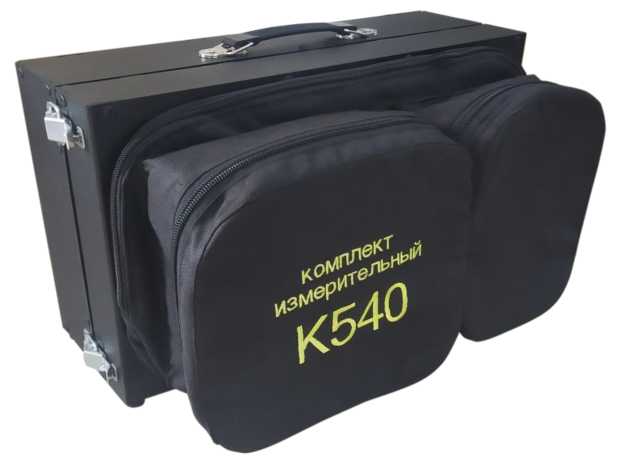

Комплекты измерительные

К540

С

88935-23

30011

Общество с ограниченной ответственностью "Приборостроитель-ная компания "Высоковольтные технологии" (ООО "ПК "Высоковольтные технологии"), г. Волгоград

Общество с ограниченной ответственностью "Приборостроитель-ная компания "Высоковольтные технологии" (ООО

"ПК "Высоковольтные технологии"),

г. Волгоград

ОС

РТ-МП-1378-5512023

2 года

Общество с ограниченной ответственностью "Приборостроитель-ная компания "Высоковольтные технологии" (ООО

"ПК "Высоковольтные технологии"),

г. Волгоград

ФБУ "Ростест-

Москва",

г. Москва

28.02.2023

13.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС

Обозна

чение отсутствует

Е

88936-23

127

Общество с ограниченной ответственностью "Башкирская генерирующая компания" (ООО "БГК"), г. Уфа

Общество с ограниченной ответственностью "Башкирская генерирующая компания" (ООО "БГК"), г. Уфа

ОС

МИ 3000

2022

4 года

Общество с ограниченной ответственностью

"АРСТЭМ-ЭнергоТрейд" (ООО "АРСТЭМ-ЭнергоТрейд"), г. Екатеринбург

ООО "Спец-энергопроект", г. Москва

30.03.2023

КУЭ) ООО "БГК"

14.

Системы автоматизированные контроля напряженно-деформированного состояния защитной оболочки с датчиками перемещений (прогибов) стенки защитной оболочки (АСК НДС ДП)

Обозначение отсутствует

С

88937-23

Т0001

Акционерное общество "Федеральный научно-производственный центр "Производственное объединение "Старт" имени

М.В. Проценко" (АО "ФНПЦ "ПО "Старт" им.

М.В. Проценко"), Пензенская обл., г. Заречный

Акционерное общество "Федеральный научно-производственный центр "Производственное объединение "Старт" имени М.В. Проценко" (АО "ФНПЦ "ПО "Старт" им. М.В. Проценко"), Пензенская обл., г. Заречный

ОС

МП

ДАКЖ.402

218.001

1 год

Акционерное общество "Федеральный научно-производственный центр "Производственное объединение "Старт" имени М.В. Проценко" (АО "ФНПЦ "ПО "Старт" им. М.В. Проценко"), Пензенская обл., г. Заречный

ФГУП

"РФЯЦ-

ВНИИЭФ", Нижегородская обл.,

г. Саров

29.08.2022

15.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС

КУЭ) ООО "МСК Энерго" в части электроснабжения АО "АКОМ"

Обозна

чение отсутствует

Е

88938-23

192.1

Общество с ограниченной ответственностью "ЭСО-96" (ООО "ЭСО-96"), г. Москва

Общество с ограниченной ответственностью "МСК Энерго" (ООО "МСК Энерго"), г. Москва

ОС

МП ЭПР-

561-2023

4 года

Общество с ограниченной ответственностью "ЭСО-96" (ООО "ЭСО-96"), г. Москва

ООО "Энер-гоПромРе-сурс", Московская обл., г. Красногорск

14.02.2023

16.

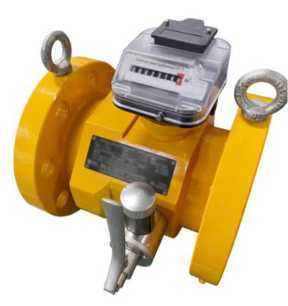

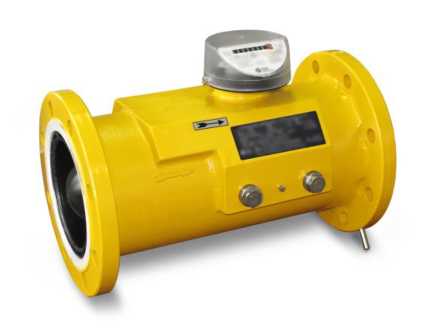

Счетчики газа турбинные

РГ-Т

С

88939-23

РГ-Т6250-БК80-О

зав. №292200001;

Pr-T-G400-DN100-

О зав. №292200002;

Общество с ограниченной ответственностью "РАСКО

Общество с ограниченной ответственностью "РАСКО

ОС

МП 1702/13112292023

4 года

Общество с ограниченной ответственностью "РАСКО

ООО ЦМ "СТП", г. Казань

17.02.2023

Pr-T-G1000-DN150-2Y зав.

№292200003

Газэлектрони-ка" (ООО "РАСКО

Газэлектрони-ка"), Нижегородская обл.,

г. Арзамас

Газэлектрони-ка" (ООО "РАСКО

Газэлектрони-ка"), Нижегородская обл., г. Арзамас

Газэлектрони-ка" (ООО "РАСКО

Газэлектрони-ка"), Нижегородская обл., г. Арзамас

17.

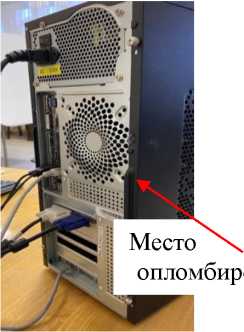

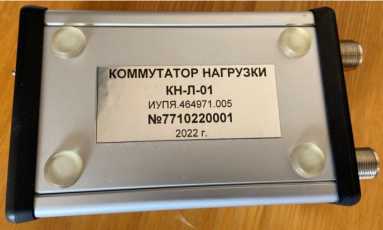

Комплексы радиоизме-рительные для проведения серти-фикацион-ных испытаний аварийных радиобуев системы КОСПАС (КР КОС-ПАС)

Обозна

чение отсутствует

Е

88940-23

8100220001,

8100220002

Федеральное государственное бюджетное учреждение "Ордена Трудового Красного Знамени Российский научно-исследовательский институт радио имени М.И.Кривошее ва" (ФГБУ НИИР) Санкт-Петербургский филиал - "ЛО-НИИР", г. Санкт-Петербург

Федеральное государственное бюджетное учреждение "Ордена Трудового Красного Знамени Российский научно-исследовательский институт радио имени М.И.Кривошее ва" (ФГБУ НИИР) Санкт-Петербургский филиал - "ЛО-НИИР", г. Санкт-Петербург

ОС

ИУ-

ПЯ.468166. 011 МП

2 года

Федеральное государственное бюджетное учреждение "Ордена Трудового Красного Знамени Российский научно-исследовательский институт радио имени М.И.Кривошее ва" (ФГБУ НИИР) Санкт-Петербургский филиал - "ЛО-НИИР", г. Санкт-Петербург

ФБУ "Тест-С.-

Петербург", г. Санкт-Петербург

15.07.2022

18.

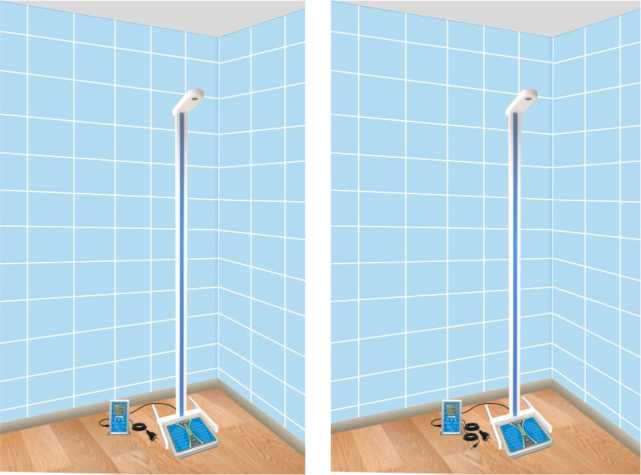

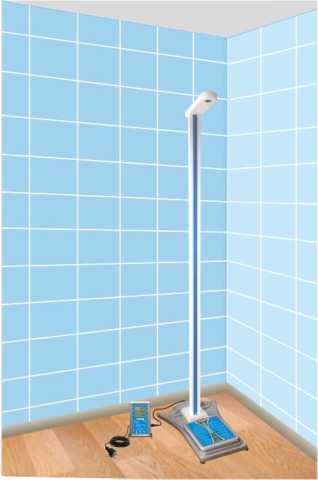

Весы напольные медицинские с ростомером

ИМТ

С

88941-23

ИМТ-П серийный №00000000001,

ИМТ-П-К серий

ный №00000000001

Акционерное общество "Ту-линовский приборостроительный завод "ТВЕС" (АО "ТВЕС"), Тамбовская обл., с. Тулиновка

Акционерное общество "Ту-линовский приборостроительный завод "ТВЕС" (АО "ТВЕС"), Тамбовская обл., с. Тулиновка

ОС

МП 5722022

1 год

Акционерное общество "Ту-линовский приборостроительный завод "ТВЕС" (АО "ТВЕС"), Тамбовская обл., с. Тулиновка

ФБУ "Пензенский ЦСМ", г. Пенза

15.09.2022

19.

Счетчики жидкости

МКА

Е

88942-23

модиф. МКА 800, зав. №№ 8055,

8056, 2148632

08415; модиф.

Фирма "Alfons

Haar", Германия

Фирма "Alfons

Haar", Германия

ОС

НА.ГНМЦ. 0678-22 МП

2 года

Закрытое акционерное общество "Топливо-

АО "Нефтеав-томатика", г. Казань

30.06.2022

МКА 2290, зав. №№ 223307623819, 236448723813, 236448723815, 223307623817, 223307623818, 236448723812, 223307623816, 236448723814, 236345823891, 223307623834, 236345823893, 223307623833, 223307623829, 236345823892, 223307623828, 236345823890, 236345823963, 224597023960, 236345823949, 224597023962, 236345823946, 224597023961, 236345823947, 224597023959, 224597024184, 236345824311, 236345824207, 224597024183, 224597024200, 236345824195, 236345824194, 224597024399, 224597024205, 236345824196, 236345824208, 224597024201, 224091622205, 215141322155, 211009922195,2110099-

заправочный комплекс Шереметьево" (ЗАО "ТЗК Шереметьево"), Московская обл., г. Химки

22196, 215141322158, 20736, 20897 2, 20735, 20745, 20956, 215916922825, 224597024131, 236345824129, 224597024186, 236345824203, 224597023939, 236345824130, 224597024185, 236345824204, 224597024291, 236345824290, 236345824213, 224597024216, 236345824214, 224597024215, 224597024206, 201766124343, 215916922823, 224294622826, 20955, 2242946-22828, 2159169-22824, 2242946-22827, 2233076-23310, 2149908-23313, 2233076-23309, 2149908-23315, 2233076-23311, 2149908-23314, 20319, 20454;

20449, 20317; мо-диф. МКА 3350, зав. №221258030778




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» мая 2023 г. № 936

Лист № 1

Всего листов 3

Регистрационный № 88924-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Катушки токовые ТК-5010

Назначение средства измерений

Катушки токовые ТК-5010 (далее - катушки) предназначены для преобразований среднеквадратических значений силы переменного тока, а также значений силы постоянного тока с заданным коэффициентом трансформации.

Описание средства измерений

Принцип действия катушек основан на создании магнитного поля при протекании тока через витки контура катушек.

Катушки состоят из двух независимых контуров с обмотками с коэффициентами трансформации силы постоянного и переменного тока Ктт, равными 50 и 10. Контуры расположены в раздельных пластиковых корпусах, соединенных между собой. На верхней части корпусов расположены контактные разъемы обмоток контуров.

Серийный номер наносится на корпус катушек любым технологическим способом в виде буквенно-цифрового кода.

Общий вид катушек с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на катушки не предусмотрено. Пломбирование мест настройки (регулировки) катушек не предусмотрено.

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Место нанесения знака утверждения типа

Место нанесения серийного номера

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

а) контур катушки с Ктт, равным 10           б) контур катушки с Ктт, равным 50

Рисунок 1 - Общий вид катушек с указанием места нанесения знака утверждения типа, места нанесения серийного номера

Лист № 2 Всего листов 3 Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальные значения коэффициентов трансформации силы переменного и постоянного тока Ктт

10; 50

Диапазон преобразований силы постоянного тока, А

от 0,1 до 20,0

Диапазон преобразований среднеквадратических значений силы переменного тока частотой от 40 до 400 Гц, А

от 0,1 до 20,0

Пределы допускаемой относительной погрешности преобразований среднеквадратических значений силы переменного тока частотой от 40 до 400 Гц и силы постоянного тока, %

±0,5

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Максимальное значение напряжения постоянного тока, В

3

Максимальное среднеквадратическое значение напряжения переменного тока, В

3

Входное электрическое сопротивление, мОм, не более

150

Габаритные размеры (длинахширинахвысота), мм, не более

160х90х125

Масса, кг, не более

1

Рабочие условия измерений:

  • - температура окружающей среды, °С

  • - относительная влажность, %

от +10 до +30

от 30 до 80

Максимальное время работы при протекании тока, мин:

  • - при значениях силы переменного/постоянного тока не более 10 А

  • - при значениях силы переменного/постоянного тока не более 20 А (с последующим охлаждением в течение 10 минут)

Непрерывно

2

Средний срок службы, лет

15

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на корпус катушки любым технологическим способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество, шт./экз.

Катушка токовая ТК-5010

-

1

Руководство по эксплуатации

-

1

Паспорт

-

1

Сведения о методиках (методах) измерений

приведены в разделе 3 «Устройство и принцип работы» руководства по эксплуатации.

Лист № 3 Всего листов 3

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;

СНБА.411531.105 ТУ «Катушка токовая ТК-5010. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «СОНЭЛ» (ООО «СОНЭЛ»)

ИНН 7723321993

Юридический адрес: 142713, Московская обл., Ленинский р-н, д. Григорчиково, ул. Майская, д. 12

Изготовитель

Общество с ограниченной ответственностью «СОНЭЛ» (ООО «СОНЭЛ»)

ИНН 7723321993

Юридический адрес: 142713, Московская обл., Ленинский р-н, д. Григорчиково, ул. Майская, д. 12

Адрес места осуществления деятельности: 142714, Московская обл., Ленинский р-н, д. Мисайлово, ул. Первомайская, д. № 158А

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Адрес: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» мая 2023 г. № 936____

Лист № 1 Регистрационный № 88925-23 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Транснефть» в части ООО «Транснефть -Порт Приморск»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Транснефть» в части ООО «Транснефть - Порт Приморск» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

  • 1- й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ) и счетчики активной и реактивной электроэнергии (Счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

  • 2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройство сбора и передачи данных ЭКОМ-3000 (УСПД) со встроенным приемником точного времени и каналообразующую аппаратуру.

  • 3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя каналообразующую аппаратуру, сервер АИИС КУЭ, сервер опроса, сервер приложений, сервер резервного копирования, автоматизированные рабочие места персонала (АРМ), серверы синхронизации времени ССВ-1Г (УССВ), программное обеспечение (ПО) ПК «Энергосфера».

ИВК предназначен для автоматизированного сбора и хранения результатов измерений, состояния средств измерений, подготовки и отправки отчетов в АО «АТС», АО «СО ЕЭС».

Измерительные каналы (ИК) состоят из трех уровней АИИС КУЭ.

Первичные токи трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Лист № 2 Всего листов 10

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на входы УСПД, где осуществляется ее накопление и передача накопленных данных на верхний уровень системы, а также отображение информации по подключенным к УСПД устройствам.

На верхнем - третьем уровне системы выполняется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение поступающей информации, оформление отчетных документов.

Данные хранятся в сервере БД. Последующее отображение собранной информации происходит при помощи АРМ. Данные с ИВК передаются на АРМ, установленные в соответствующих службах, по сети Ethernet. Полный перечень информации, получаемой на АРМ, определяется техническими характеристиками многофункциональных счетчиков и уровнем доступа АРМ к базе данных и сервера БД. ИВК является единым центром сбора и обработки данных всех АИИС КУЭ организаций системы ПАО «Транснефть».

Система осуществляет обмен данными между АИИС КУЭ смежных субъектов и сторонних организаций по каналам связи Internet в формате xml-файлов.

Данные по группам точек поставки передаются с уровня ИВК в виде xml-файлов в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка, в том числе с использованием ЭЦП субъекта рынка.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание единого календарного времени на всех уровнях системы (счетчиков, УСПД и ИВК). Задача синхронизации времени решается использованием службы единого координированного времени UTC. Для его трансляции используется спутниковая система глобального позиционирования ГЛОНАСС/GPS. Синхронизация часов ИВК АИИС КУЭ с единым координированным временем обеспечивается двумя серверами синхронизации времени ССВ-1Г (Рег. № 39485-08). ССВ-1Г непрерывно обрабатывает данные, поступающие от антенного блока и содержащие точное время UTC спутниковой навигационной системы. Информация о точном времени распространяется устройством в сети ТСР/IP согласно протоколу NTP (Network Time Protocol). ССВ-1Г формирует сетевые пакеты, содержащие оцифрованную метку всемирного координированного времени, полученного по сигналам спутниковой навигационной системы ГЛОНАСС, с учетом задержки на прием пакета и выдачу ответного отклика. Сервер синхронизации времени обеспечивает постоянное и непрерывное обновление данных на сервере ИВК. Резервный сервер синхронизации ИВК используется при выходе из строя основного сервера.

Коррекция внутренних часов УСПД осуществляется по сигналу точного времени ГЛОНАСС/GPS-модуля, встроенного в УСПД. В случае неисправности ГЛОНАСС/GPS-модуля имеется возможность коррекции внутренних часов УСПД от уровня ИВК ПАО «Транснефть».

Сличение часов счетчиков с часами УСПД происходит при каждом обращении к счетчикам, но не реже одного раза в сутки. Синхронизация часов счетчиков проводится при расхождении часов счетчика и УСПД более чем на ±1 с.

Журналы событий счетчиков, УСПД и сервера ИВК отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на АИИС КУЭ не предусмотрено.

Нанесение заводского номера на АИИС КУЭ не предусмотрено. АИИС КУЭ присвоен заводской номер 053ТНЭ, он указывается типографским способом на формуляре АИИС КУЭ.

Сведения о форматах, способах и местах нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется ПК «Энергосфера». Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Метрологические значимые модули ПО

Идентификационные признаки

Значение

Идентификационное наименование ПО

pso metr.dll

Номер версии (идентификационный номер) ПО

1.1.1.1

Цифровой идентификатор ПО

CBEB6F6CA69318BED976E08A2BB7814B

Алгоритм вычисления цифрового идентификатора ПО

MD5

Метрологические и технические характеристики

Состав измерительных каналов и их основные метрологические и технические характеристики приведены в таблицах 2-4.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

Номер ИК

Наименование объекта

Состав измерительного канала

ТТ

ТН

Счетчик

УСПД

Сервер

1

2

3

4

5

6

7

1

Нефтебаза №1,2 ЗРУ-10 кВ,

1 секция 10 кВ, яч.4

ТЛО-10

Кл.т. 0,5S 400/5

Рег. № 25433-11

НАМИ-10-95 УХЛ2 Кл.т. 0,5 10000/100 Рег. № 20186-05

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-12

ЭКОМ-3000

Рег. №17049-14

HP PROLIANT

2

Нефтебаза №1,2

ЗРУ-10 кВ,

2 секция 10 кВ, яч.30

ТЛО-10

Кл.т. 0,5S 400/5

Рег. № 25433-11

НАМИ-10-95 УХЛ2 Кл.т. 0,5 10000/100

Рег. № 20186-05

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-12

3

Нефтебаза №2

ЗРУ-10 кВ №1а,

1 секция 10 кВ, яч.12

ТЛО-10

Кл.т. 0,5S 200/5

Рег. № 25433-11

ЗНОЛ

Кл.т. 0,5 10000/^3/100/^3 Рег. № 46738-11

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-12

4

Нефтебаза №2

ЗРУ-10 кВ №1а,

2 секция 10 кВ, яч.13

ТЛО-10

Кл.т. 0,5S 200/5

Рег. № 25433-11

ЗНОЛ

Кл.т. 0,5 10000/^3/100/^3

Рег. № 46738-11

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-12

5

Нефтебаза №2

ЗРУ-10 кВ №3, 2 секция 10 кВ, яч.32

ТЛО-10

Кл.т. 0,5S 75/5

Рег. № 25433-03

НАЛИ-НТЗ

Кл.т. 0,5 10000/100

Рег. № 70747-18

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-17

6

Нефтебаза №2

214КТП 10/0,4 кВ, 1 секция 0,4 кВ, яч.6

ТСН 6

Кл.т. 0,5S 200/5

Рег. № 26100-03

-

СЭТ-4ТМ.03М.08

Кл.т. 0,2S/0,5

Рег. № 36697-12

Номер ИК

Наименование объекта

Состав измерительного канала

ТТ

ТН

Счетчик

УСПД

Сервер

1

2

3

4

5

6

7

7

Нефтебаза №2 214КТП 10/0,4 кВ,

2 секция 0,4 кВ, яч.20

ТСН 6

Кл.т. 0,5S 200/5

Рег. № 26100-03

-

СЭТ-4ТМ.03М.08 Кл.т. 0,2S/0,5 Рег. № 36697-12

ЭКОМ-3000

Рег. №17049-14

HP PROLIANT

8

Нефтебаза №2 1ШЩ, 1 секция

0,4 кВ, QF №8

ТОП

Кл.т. 0,5S 200/5

Рег. № 47959-11

-

СЭТ-4ТМ.03М.08 Кл.т. 0,2S/0,5 Рег. № 36697-12

9

Нефтебаза №2 1ШЩ, 2 секция 0,4 кВ, QF №12

ТОП

Кл.т. 0,5S 200/5

Рег. № 26100-03

-

СЭТ-4ТМ.03М.08 Кл.т. 0,2S/0,5 Рег. № 36697-12

Серверы синхронизации времени ССВ-1Г Рег. № 39485-08

Примечания:

  • 1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в Таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

  • 2. Допускается замена УСПД и устройства синхронизации времени на аналогичные утвержденных типов.

  • 3. Допускается замена сервера БД без изменения, используемого ПО (при условии сохранения цифрового идентификатора ПО).

  • 4. Замена оформляется техническим актом в установленном у владельца АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Метрологические характеристики ИИК АИИС КУЭ

Номер ИК

Вид электроэнер

гии

Границы основной погрешности, (±6), %

Границы погрешности в рабочих условиях, (±6), %

1 - 5

Активная Реактивная

1,19

1,84

1,64

2,27

6 - 9

Активная Реактивная

0,94

1,53

1,45

2,03

Примечания:

  • 1) Границы погрешности указаны для cosф=0,8 инд, I = 20 % 1ном при температуре окружающего воздуха в месте расположения счетчиков электроэнергии от плюс 5 °С до плюс 35 °С в рабочих условиях и при температуре окружающего воздуха от плюс 21 °С до плюс 25 °С в нормальных условиях.

  • 2) Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой).

  • 3) В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности P = 0,95.

Таблица 4 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики

Значение

Количество измерительных каналов

9

Нормальные условия:

параметры сети:

- напряжение, % от ином

от 99 до 102

- ток, % от 1ном

от 1 до 120

- частота, Гц

от 49,85 до 50,15

- коэффициент мощности cos ф

0,8

температура окружающей среды для УСПД и сервера, °С

от +15 до +25

-температура окружающей среды для счетчиков, °С

от +21 до +25

Условия эксплуатации:

параметры сети:

- напряжение, % от ином

от 90 до 110

- ток, % от 1ном

от 1 до 120

- частота, Гц

от 49,5 до 50,5

- коэффициент мощности cos ф

от 0,5 инд. до 0,8 емк.

температура окружающей среды для ТТ и ТН, °С

от -45 до +40

температура окружающей среды в месте расположения УСПД, °С

от +5 до +35

температура окружающей среды в месте расположения счетчиков, °С

от +5 до +35

магнитная индукция внешнего происхождения, мТл, не более

0,5

Надежность применяемых в АИИС КУЭ компонентов:

Счетчики СЭТ-4ТМ.03М

- среднее время наработки на отказ, ч, не менее

220000

- среднее время восстановления работоспособности, ч, не более

2

УСПД:

- среднее время наработки на отказ не менее, ч

100000

- среднее время восстановления работоспособности, ч

2

Сервер БД:

- среднее время наработки на отказ, ч, не менее

70000

- среднее время восстановления работоспособности, ч

1

Глубина хранения информации

Счетчики:

- тридцатиминутный профиль нагрузки, сутки, не менее

114

- при отключении питания, лет, не менее

45

УСПД:

- суточные данные о тридцатиминутных приращениях электропо-

требления по каждому каналу и электропотребление за месяц по каж-

45

дому каналу, суток, не менее

- сохранение информации при отключении питания, лет, не менее

10

Сервер:

- хранение результатов измерений и информации состояний

средств измерений, лет, не менее

3,5

Пределы допускаемой погрешности СОЕВ, с

±5

Надежность системных решений:

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

журнал счетчика:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в счетчике;

журнал УСПД:

  • - параметрирования;

  • - коррекции времени в счетчике и УСПД;

  • - пропадание и восстановление связи со счетчиком;

  • - выключение и включение УСПД.

Защищенность применяемых компонентов:

  • - механическая защита от несанкционированного доступа и пломбирование:

  • - счетчика;

  • - промежуточных клеммников вторичных цепей напряжения;

  • - испытательной коробки;

  • - УСПД;

  • - сервера;

защита на программном уровне информации при хранении, передаче, параметрировании:

  • - электросчетчика;

  • - УСПД;

  • - сервера.

Возможность коррекции времени в:

  • - счетчиках (функция автоматизирована);

  • - УСПД (функция автоматизирована);

  • - ИВК (функция автоматизирована).

Возможность сбора информации:

  • - о состоянии средств измерений (функция автоматизирована);

  • - о результатах измерений (функция автоматизирована).

Цикличность:

  • - измерения приращений электроэнергии на интервалах 30 мин; 1 сутки (функция автоматизирована);

  • - сбор результатов измерений - не реже 1 раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист формуляра АИИС КУЭ ПАО «Транснефть» в части ООО «Транснефть - Порт Приморск» типографским способом.

Комплектность средства измерений

В комплект поставки входит техническая документация на систему и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 5.

аблица 5 - Комплектность АИИС КУЭ

Наименование

Обозначение

Количество, шт.

Трансформатор тока

ТЛО-10

15

Трансформатор тока

ТСН 6

6

Трансформатор тока

ТОП

6

Трансформатор напряжения

НАМИ-10-95 УХЛ2

2

Трансформатор напряжения

ЗНОЛ

6

Трансформатор напряжения

НАЛИ-НТЗ

1

Счетчик электрической энергии многофункциональный

СЭТ-4ТМ.03М

5

Наименование

Обозначение

Количество, шт.

Счетчик электрической энергии многофункциональные

СЭТ-4ТМ.03М.08

4

УСПД

ЭКОМ-3000

1

Сервер синхронизации времени

ССВ-1Г

2

Сервер БД АИИС КУЭ

HP PROLIANT

2

Программное обеспечение

ПК «Энергосфера»

1

Формуляр

ТНЭ.ФО.053

1

Сведения о методиках (методах) измерений приведены в документе «Методика измерений количества электрической энергии (мощности) с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Транснефть» в части ООО «Транснефть - Порт Приморск», аттестованном ООО «Транснефтьэнерго», Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311308 от 29.10.2015.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Общество с ограниченной ответственностью «Транснефть - Порт Приморск» (ООО «Транснефть - Порт Приморск»)

ИНН 4704045809

Юридический адрес: 188910, Ленинградская обл., Выборгский р-н, г. Приморск, пр-д Портовый (Приморская тер.), д. 7

Тел.: +7 (81378) 78-778

Факс: +7 (81378) 78-720

E-mail: info@prm.transneft.ru

Изготовитель

Общество с ограниченной ответственностью «Стимул-Стройсервис»

(ООО «Стимул-Стройсервис»)

ИНН 7704105740

Адрес: 115280, г. Москва, ул. Ленинская Слобода, д. 9, эт. 1, помещ. 35

Тел.: +7 (495) 725-33-92

Факс: +7 (495) 725-33-92

E-mail: stimul91@gmail.com

Испытательный центр

Общество с ограниченной ответственностью «Транснефтьэнерго» (ООО «Транснефтьэнерго»)

ИНН 7703552167

Адрес: 123112, г. Москва, Пресненская наб., д. 4, с. 2, помещ. 07.17.1 Телефон: +7 (499) 799-86-88

Факс: +7 (499) 799-86-91

E-mail: info@tne.transneft.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311308.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» мая 2023 г. № 936

Лист № 1

Всего листов 9

Регистрационный № 88926-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы стационарные ЭГС

Назначение средства измерений

Газоанализаторы стационарные ЭГС (далее - газоанализаторы) предназначены для измерений объемной доли метана, пропана, паров этанола, кислорода, диоксида углерода, водорода и массовой концентрации токсичных газов (оксид углерода, сероводород, диоксид азота, диоксид серы, хлор, аммиак) в воздухе рабочей зоны.

Описание средства измерений

Принцип действия газоанализаторов определяется типом установленных чувствительных элементов в первичные преобразователи:

  • - электрохимические, основанные на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента;

  • - термокаталитические, основанные на определении теплового эффекта реакции определяемого газа с другими веществами, протекающей при участии катализатора;

  • - инфракрасные оптические, основанные на селективном поглощении молекулами определяемого компонента электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им среды, содержащей определяемый компонент.

Газоанализаторы представляют собой стационарные, многоканальные, многоблочные приборы непрерывного действия.

Конструктивно газоанализаторы состоят из блока управления (БУ) стандартных или уменьшенных габаритов, размещаемого в удобном для использования месте, датчиков (оптических ЭГОС-И и ЭГОС-И1, термокаталитических ЭГТС-И, электрохимических ЭГЭС-И), располагаемых в местах контроля, и коробок распределительных (КР) для подключения датчиков к линиям связи и питания.

В состав газоанализатора может входить:

  • - от 1 до 16 датчиков при использовании БУ стандартных габаритов;

  • - от 1 до 2 датчиков при использовании БУ уменьшенных габаритов.

Связь между БУ и датчиками осуществляется по цифровому каналу связи RS-485.

БУ осуществляет питание датчиков, вывод показаний датчиков на дисплей, световую и звуковую сигнализации при превышении заданных пороговых значений и выработку управляющих сигналов для внешних исполнительных устройств.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится печатным способом на маркировочную табличку в месте, указанном на рисунке 1.

Общий вид блоков газоанализаторов с указанием мест пломбировки, мест нанесения знака утверждения типа и заводского номера приведены на рисунке 1.

Примеры маркировочной таблицы приведены на рисунке 2.

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Место нанесения заводского номера

Место для нанесения пломбы в виде стикера-наклейки

Место нанесения знака

утверждения типа

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

б) БУ уменьшенных габаритов

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru
Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

д) датчик ЭГЭС-И

Место нанесения заводского номера

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

NlTC RU C-RU АДОТ В ООЫбГТЭ 1 ExibdllBT6Gb е

ЭГТС-И-СН4 (0-2,5)% об д. -20°Cstas+55cC IP54 О

№ 0009   2022 г

-

Г     Но вскрывать

во взрывоопасной зоне

е) датчик ЭГТС-И

Рисунок 1 - Общий вид блоков газоанализаторов с указанием мест пломбировки, мест

нанесения знака утверждения типа и заводского номера

БУ

[ExibGb]IIC

№ 0000

20.. г.

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Рисунок 2 - Пример маркировочной таблицы для БУ

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем специально для непрерывной автоматической обработки результатов измерений концентрации контролируемых веществ в воздухе, управлением звуковой, а также световой сигнализациями и внешними исполнительными устройствами при превышении установленных пороговых значений. ПО обеспечивает индикацию состояния подключенных датчиков и проведение сервисных операций.

Уровень защиты встроенного ПО - «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Встроенное ПО

Номер версии (идентификационный номер) ПО, не ниже

30.12.10

Цифровой идентификатор ПО

F955h

Алгоритм вычисления цифрового идентификатора ПО

CRC16

Метрологические и технические характеристики

Таблица 2 - Основные метрологические характеристики

Датчик

Обозначение основного конструкторского документа

Определяемый компонент

Диапазон измерений концентрации определяемого компонента

Пределы допускаемой основной погрешности

объемная доля

массовая

концентрация, мг/м3

абсолютной

относительной

ЭГОС-И-СН4

ЯВША.413311.016

метан (СН4)

от 0 до 5 %

-

±(0,1+0,04-Свх) %

-

ЭГОС-И-С3Н8

ЯВША.413311.016-01

пропан (С3Н8)

от 0 до 2 %

-

±(0,05+0,04-Свх) %

-

ЭГОС-И-С2Н5ОН

ЯВША.413311.016-02

этанол (С2Н5ОН)

от 0 до 0,78 %

-

±0,16 %

-

ЭГОС-И-СО2

ЯВША.413311.014-03

диоксид углерода (СО2)

от 0 до 5 %

-

±(0,1+0,04-Свх) %

-

ЭГТС-И-СН4

ЯВША.413311.016-04

метан (СН4)

от 0 до 2,5 %

-

±0,2 %

-

ЭГТС-И-С3Н8

ЯВША.413311.016-05

пропан (С3Н8)

от 0 до 1 %

-

±0,08 %

-

ЭГЭС-И-О2

ЯВША.413311.016-06

кислород (О2)

от 0 до 30 %

-

±(0,2+0,04-Свх) %

-

ЭГЭС-И-Н2

ЯВША.413311.016-07

водород (Н2)

от 0 до 5 %

-

±0,2 %

-

ЭГЭС-И-СО

ЯВША.413311.016-08

оксид углерода (СО)

от 0 до 17 млн-1

включ.

от 0 до 20 включ.

±5 мг/м3

-

св. 17 до 103 млн-1

св. 20 до 120

-

±25 %

ЭГЭС-И-Н2S

ЯВША.413311.016-09

сероводород (Н^)

от 0 до 7 млн-1 включ.

от 0 до 10 включ.

±2,5 мг/м3

-

св. 7 до 32 млн-1

св. 10 до 45

-

±25 %

ЭГЭС-И-№02

ЯВША.413311.016-10

диоксид азота (NO2)

от 0 до 1 млн-1 включ.

от 0 до 2 включ.

±0,5 мг/м3

-

св. 1 до 10,5 млн-1

св. 2 до 20

-

±25 %

ЭГЭС-И^О2

ЯВША.413311.016-11

диоксид серы ^О2)

от 0 до 3,8 млн-1 включ.

от 0 до 10 включ.

±2,5 мг/м3

-

св. 3,8 до 18,8 млн-1

св. 10 до 50

-

±25 %

ЭГЭС-И-ЫН3

ЯВША.413311.016-12

аммиак (ЫНз)

от 0 до 28 млн-1

включ.

от 0 до 20 включ.

±5 мг/м3

-

св. 28 до 99 млн-1

св. 20 до 70

-

±25 %

Продолжение таблицы 2

Датчик

Обозначение основного конструкторского документа

Определяемый компонент

Диапазон измерений концентрации определяемого компонента

Пределы допускаемой основной погрешности

объемная доля

массовая

концентрация, мг/м3

абсолютной

относительной

ЭГЭС-И-С12

ЯВША.413311.016-13

хлор (CI2)

от 0 до 0,33 млн-1 включ.

от 0 до 1 включ.

±0,25 мг/м3

-

св. 0,33 до 5 млн-1

св. 1 до 15

-

±25 %

ЭГОС-И1-СН4

ЯВША.413311.016-14

метан (СН4)

от 0 до 5 %

-

±(0,1+0,04-Свх) %

-

ЭГОС-И1-С3Н8

ЯВША.413311.016-15

пропан (С3Н8)

от 0 до 2 %

-

±(0,05+0,04-Свх) %

-

ЭГОС-И1-

С2Н5ОН

ЯВША.413311.016-16

этанол (С2Н5ОН)

от 0 до 0,78 %

-

±0,16 %

-

ЭГОС-И1-СО2

ЯВША.413311.014-17

диоксид углерода (СО2)

от 0 до 5 %

-

±(0,1+0,04-Свх) %

-

  • 1) Свх - значение концентрации определяемого компонента на входе датчика, объемная доля, %;

  • 2) Пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле: С=Х-МТУт, где С - массовая концентрация компонента, мг/м3; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (20 С и 101,3 кПа по ГОСТ 12.1.005-88), дм3/моль.

Таблица 3 - Прочие метрологические характеристики

Наименование характеристики

Значение

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности газоанализаторов от изменения температуры окружающей среды в диапазоне условий эксплуатации, на каждые 10 °С равны, в долях от пределов допускаемой основной погрешности

±0,2

Пределы допускаемой дополнительной погрешности газоанализаторов от влияния изменения относительной влажности анализируемой среды в диапазоне условий эксплуатации, в долях от пределов допускаемой основной погрешности

±0,5

Номинальное время установления показаний ЭГС Т0,9 ном, с:

- для измерительных каналов с датчиками ЭГОС-И, ЭГОС-И1, ЭГТС-И

30

- для измерительных каналов с датчиками ЭГЭС-И

60

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: - напряжение переменного тока, В

220 ±22

- частота переменного тока, Гц

50+15

Потребляемая мощность, В-А, не более

150

Габаритные размеры (длинахширинахвысота), мм, не более

- БУ (стандартный)

355х390х165

- БУ (уменьшенных габаритов)

220x240x125

- ЭГОС-И

160х87х130

- ЭГОС-И1

165х87х130

- ЭГТС-И

118х86х125

- ЭГЭС-И

118х86х125

- КР

170x140x70

Масса, кг, не более

- БУ (стандартный)

7,6

- БУ (уменьшенных габаритов)

1,9

- ЭГОС-И, ЭГОС-И1

0,6

- ЭГТС-И

0,5

- ЭГЭС-И

0,5

- КР

0,4

Условия эксплуатации: температура окружающей среды, °C:

- БУ

от -10 до +45

- КР

от -40 до +55

- ЭГОС-И, ЭГОС-И1

от -40 до +55

- ЭГТС-И

от -20 до +50

- ЭГЭС-И

от -20 до +45

относительная влажность, %, не более

95

атмосферное давление, кПа

от 84 до 106,7

Время прогрева, мин, не более

10

Продолжение таблицы 4

Наименование характеристики

Значение

Средний срок службы, лет

10

Средняя наработка на отказ, ч

30000

Маркировка взрывозащиты

- БУ

[Ex ib Gb] IIC

- КР

1Ex ib IIC T6 Gb

- датчик ЭГОС-И

1Ex ib IIB T6 Gb

- датчик ЭГОС-И1

1Ex ib d IIB T4 Gb

- датчик ЭГТС-И

1Ex ib d IIB T6 Gb

- датчик ЭГЭС-И

1Ex ib IIC T6 Gb

Степень защиты IP по ГОСТ 14254-2015:

- БУ

IP44

- КР, ЭГОС-И, ЭГОС-И1, ЭГТС-И, ЭГЭС-И

IP54

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на БУ в виде наклейки.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Блок управления БУ1)

ЯВША.426211.031

1 шт.

Датчики ЭГОС-И, ЭГОС-И1, ЭГТС-И, ЭГЭС-И

-

от 1 шт.2)

Коробка распределительная

ЯВША.425154.001

от 1 шт.3)

Руководство по эксплуатации

ЯВША.413311.020 РЭ

1 экз.

Комплект принадлежностей

-

1 компл.

  • 1) - БУ стандартных габаритов или уменьшенных габаритов в соответствии с заказом в зависимости от количества измерительных каналов;

  • 2) - по заявке заказчика;

  • 3) - по числу датчиков.

Сведения о методиках (методах) измерений

приведены в разделах 5 «Подготовка к работе» и 6 «Порядок работы» документа «ЯВША.413311.020 РЭ Газоанализаторы стационарные ЭГС. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ЯВША.413311.020 ТУ Газоанализаторы стационарные ЭГС. Технические условия.

Правообладатель

Акционерное общество «Научно-производственное предприятие «Электронстандарт» (АО «НПП «Электронстандарт»)

ИНН 7810098300

Юридический адрес: 196084, г. Санкт-Петербург, ул. Цветочная, д. 25, к. 3, лит. С, помещ. 187

Изготовитель

Акционерное общество «Научно-производственное предприятие «Электронстандарт» (АО «НПП «Электронстандарт»)

ИНН 7810098300

Юридический адрес: 196084, г. Санкт-Петербург, ул. Цветочная, д. 25, к. 3, лит. С, помещ. 187

Адрес места осуществления деятельности: 196084, Санкт-Петербург, ул. Цветочная, д. 25, к. 3

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. I

Адрес: 355021, Ставропольский край, г. Ставрополь, ул. Южный обход, д. 3 А

Тел.: +7 (495) 108 69 50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.313733.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» мая 2023 г. № 936

Лист № 1 Регистрационный № 88927-23 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 20 ЛПДС «Нурлино»

Назначение средства измерений

Система измерений количества и показателей качества нефти № 20 ЛПДС «Нурлино» (далее - СИКН) предназначена для автоматического измерений массы и показателей качества нефти.

Описание средства измерений

Принцип действия системы основан на использовании косвенного метода динамических измерений массы нефти с помощью преобразователей расхода жидкости турбинных, преобразователей температуры и давления, измерительно-вычислительного комплекса. Выходные электрические сигналы преобразователей расхода жидкости турбинных, преобразователей температуры, давления, плотности поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу брутто нефти по реализованному в нем алгоритму. Массу нетто нефти вычисляет комплекс измерительно-вычислительный, как разность массы брутто нефти и массы балласта, используя результаты определения массовых долей воды, механических примесей и массовой концентрации хлористых солей в испытательной лаборатории.

СИКН, заводской № 20, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта и состоящей из блока измерительных линий, блока измерений показателей качества нефти и системы сбора и обработки информации. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на СИКН и ее компоненты.

СИКН состоит из:

  • - блока измерительных линий (далее - БИЛ), состоящего из входного и выходного коллекторов, четырех рабочих измерительных линий (далее - ИЛ), двух резервных ИЛ и одной контрольной ИЛ (общей с системой измерений количества и показателей качества нефти № 19);

  • - блока измерений показателей качества нефти;

  • - система сбора и обработки информации (далее - СОИ).

В составе СИКН применены средства измерений утвержденных типов, которые указаны в таблице 1.

Таблица 1 - Состав СИКН

Наименование СИ

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - ФИФ ОЕИ)

Преобразователи расхода жидкости турбинные НТМ (далее - ТПР) (модели НТМ16)

56812-14

Преобразователи расхода жидкости ультразвуковые DFX-ММ, DFX-LV (модель DFX-ММ)

57471-14

Датчики давления Метран-150

32854-13

Датчики температуры Rosemount 644, Rosemount 3144P (модели Rosemount 3144Р)

63889-16

Термопреобразователи универсальные ТПУ 0304

50519-17

Преобразователи плотности и расхода CDM

63515-16

Преобразователи плотности жидкости «ТН-Плотномер-25-6,3»

77871-20

Расходомеры-счетчики ультразвуковые OPTISONIC 3400

57762-14

Влагомеры нефти поточные УДВН-1пм

14557-15

Преобразователи плотности и вязкости FDM, FVM, HFVM (модели FVM)

62129-15

Комплексы измерительно-вычислительные ТН-01 (далее - ИВК)

67527-17

В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.

СИКН обеспечивает выполнение следующих функций:

  • - автоматическое измерение массы брутто нефти косвенным методом динамических измерений в диапазоне расхода, температуры, давления, плотности, вязкости, объемной доли воды в нефти;

  • - автоматическое измерение плотности, вязкости и объемной доли воды;

  • - измерение давления и температуры нефти автоматическое и с помощью показывающих средств измерений давления и температуры нефти соответственно;

  • - автоматизированное вычисление массы нетто нефти, как разности массы брутто нефти и массы балласта, используя результаты измерений массовых долей воды, механических примесей и хлористых солей в аккредитованной испытательной (аналитической) лаборатории;

  • - проведение контроля метрологических характеристик и поверки преобразователей расхода с применением трубопоршневой поверочной установки;

  • - автоматический и ручной отбор проб согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

  • - автоматический контроль параметров измеряемой среды, их индикацию и сигнализацию нарушений установленных границ;

  • - защиту информации от несанкционированного доступа установкой логина и паролей разного уровня доступа.

Пломбирование СИКН не предусмотрено.

Для исключения возможности несанкционированного вмешательства, которое может влиять на показания средств измерений, входящие в состав СИКН, обеспечена возможность пломбирования в соответствии с МИ 3002-2006, нанесения оттисков клейм или наклеек на эти средства измерений в соответствии с методиками поверки этих средств измерений.

Заводской номер СИКН нанесен типографским способом на информационную табличку, представленной на рисунке 1, закрепленную на площадке СИКН, а также указан в эксплуатационной документации СИКН типографским способом. Формат нанесения заводского номера - числовой. Нанесение знака поверки на СИКН не предусмотрено.

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Рисунок 1 - Информационная табличка СИКН

Программное обеспечение

СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и АРМ оператора.

ПО АРМ оператора не содержит метрологически значимой части.

Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

AnalogConverter.app

Номер версии (идентификационный номер) ПО

1.2.2.1

Цифровой идентификатор ПО

d1d130e5

Идентификационное наименование ПО

SIKNCalc.app

Номер версии (идентификационный номер) ПО

1.2.2.1

Цифровой идентификатор ПО

6ae1b72f

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Sarasota.app

Номер версии (идентификационный номер) ПО

1.1.1.18

Цифровой идентификатор ПО

1994df0b

Идентификационное наименование ПО

PP 78xx.app

Номер версии (идентификационный номер) ПО

1.1.1.20

Цифровой идентификатор ПО

6aa13875

Идентификационное наименование ПО

MI1974.app

Номер версии (идентификационный номер) ПО

1.6.1.11

Цифровой идентификатор ПО

4bc442dc

Идентификационное наименование ПО

MI3233.app

Номер версии (идентификационный номер) ПО

1.1.1.28

Цифровой идентификатор ПО

58049d20

Идентификационное наименование ПО

MI3265.app

Номер версии (идентификационный номер) ПО

1.6.1.3

Цифровой идентификатор ПО

29c26fcf

Идентификационное наименование ПО

MI3266.app

Номер версии (идентификационный номер) ПО

1.6.1.6

Цифровой идентификатор ПО

4c134dd0

Идентификационное наименование ПО

MI3267.app

Номер версии (идентификационный номер) ПО

1.6.1.5

Цифровой идентификатор ПО

5e6ec20d

Идентификационное наименование ПО

MI3287.app

Номер версии (идентификационный номер) ПО

1.6.1.4

Цифровой идентификатор ПО

86fff286

Идентификационное наименование ПО

MI3312.app

Номер версии (идентификационный номер) ПО

1.1.1.30

Цифровой идентификатор ПО

f3578252

Идентификационное наименование ПО

MI3380.app

Номер версии (идентификационный номер) ПО

1.6.1.12

Цифровой идентификатор ПО

e2edee82

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

KMH PP.app

Номер версии (идентификационный номер) ПО

1.1.1.17

Цифровой идентификатор ПО

5b181d66

Идентификационное наименование ПО

KMH PP AREOM.app

Номер версии (идентификационный номер) ПО

1.3.3.1

Цифровой идентификатор ПО

62b3744e

Идентификационное наименование ПО

MI2816.app

Номер версии (идентификационный номер) ПО

1.1.1.5

Цифровой идентификатор ПО

c5136609

Идентификационное наименование ПО

MI3151.app

Номер версии (идентификационный номер) ПО

1.1.1.21

Цифровой идентификатор ПО

c25888d2

Идентификационное наименование ПО

MI3272.app

Номер версии (идентификационный номер) ПО

1.1.1.50

Цифровой идентификатор ПО

4ecfdc10

Идентификационное наименование ПО

MI3288.app

Номер версии (идентификационный номер) ПО

1.1.1.14

Цифровой идентификатор ПО

c14a276b

Идентификационное наименование ПО

KMH MPR MPR.app

Номер версии (идентификационный номер) ПО

1.1.1.4

Цифровой идентификатор ПО

82dd84f8

Идентификационное наименование ПО

MI3155.app

Номер версии (идентификационный номер) ПО

1.1.1.30

Цифровой идентификатор ПО

8da9f5c4

Идентификационное наименование ПО

MI3189.app

Номер версии (идентификационный номер) ПО

1.1.1.21

Цифровой идентификатор ПО

41986ac5

Идентификационное наименование ПО

KMH PV.app

Номер версии (идентификационный номер) ПО

1.1.2.1

Цифровой идентификатор ПО

adde66ed

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

KMH PW.app

Номер версии (идентификационный номер) ПО

1.1.1.2

Цифровой идентификатор ПО

2a3adf03

Идентификационное наименование ПО

MI2974.app

Номер версии (идентификационный номер) ПО

1.1.1.21

Цифровой идентификатор ПО

c73ae7b9

Идентификационное наименование ПО

MI3234.app

Номер версии (идентификационный номер) ПО

1.1.1.34

Цифровой идентификатор ПО

df6e758c

Идентификационное наименование ПО

GOSTR8908.app

Номер версии (идентификационный номер) ПО

1.1.1.33

Цифровой идентификатор ПО

37cc413a

Примечания

  • 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения в применяемой измерительной системе.

  • 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр или букв.

  • 3. Алгоритм вычисления цифрового идентификатора - CRC32.

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики СИКН

Наименование характеристики

Значение

Диапазон измерений расхода нефти через СИКН*, м3

от 437,5 до 12600

Пределы допускаемой относительной погрешности измерений массы брутто нефти, %

±0,25

Пределы допускаемой относительной погрешности измерений массы нетто нефти, %

±0,35

*Указаны минимальное и максимальное значения диапазона измерений. Фактический диапазон измерений определяется при проведении поверки СИКН и не может выходить за пределы приведенного диапазона измерений.

Таблица 4 - Основные технические характеристики СИКН

Наименование характеристики

Значение

Измеряемая среда

нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия»

Наименование характеристики

Значение

Давление нефти, МПа

от 0,24 до 2,5

Суммарные потери давления на СИКН при максимальном расходе и максимальной вязкости, МПа

- в рабочем режиме, не более

0,2

- в режиме   поверки   и контроля метрологических

характеристик, не более

0,4

Физико-химические свойства измеряемой среды:

- температура перекачиваемой нефти, °С

от 10 до 30

- плотность нефти в рабочих условиях, кг/м3

от 812 до 924

- кинематическая вязкость в рабочем диапазоне температур,

мм2/с (сСт)

от 9 до 40

- массовая доля воды, %, не более

0,5

- массовая концентрация хлористых солей, мг/дм3, не более

100

- массовая доля механических примесей, %, не более

0,05

- содержание свободного газа

не допускается

Режим работы СИКН

непрерывный

Параметры электрического питания:

- напряжение переменного тока, В

220'22 / 380^38

- частота переменного тока, Гц

50±1

Условия эксплуатации СИКН:

- температура окружающей среды, °С

-48 до +41

- относительная влажность, %

от 10 до 90

- атмосферное давление, кПа

от 84,0 до 106,7

Средняя наработка на отказ, не менее, ч

20000

Средний срок службы, лет, не менее

10

Знак утверждения типа

наносится справа в нижней части титульного листа эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность СИКН

Наименование

Обозначение

Количество, шт./экз.

Система измерений количества и показателей качества нефти №

20 ЛПДС «Нурлино»

-

1

Комплект эксплуатационной документации

-

1

Методика поверки

-

1

Сведения о методиках (методах) измерений

приведены в документе «Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 20 ЛПДС «Нурлино» Черкасское НУ АО «Транснефть - Урал», свидетельство об аттестации № 305-RA.RU.312546-2022 от 09.08.2022.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Транснефть - Урал» (АО «Транснефть - Урал»)

ИНН 0278039018

Адрес: 450008, Республика Башкортостан, г. Уфа, ул. Крупской, д. 10

Телефон: (347) 279-25-25

Факс (347) 272-96-44

Изготовитель

Акционерное общество «Транснефть - Метрология» (АО «Транснефть - Метрология»)

ИНН 7723107453

Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2

Телефон: (495) 950-87-00

Факс: (495) 950-85-97

Испытательный центр

Акционерное общество «Транснефть - Метрология» (АО «Транснефть - Метрология») Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2

Телефон: (495) 950-87-00

Факс: (495) 950-85-97

Web-сайт: https://m etrol ogy .transneft.ru/

E-mail: cmo@cmo.transneft.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.313994.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» мая 2023 г. № 936

Лист № 1

Всего листов 10

Регистрационный № 88928-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Акселерометры 1V

Назначение средства измерений

Акселерометры 1V (далее по тексту - акселерометры) предназначены для измерений вибрационного и ударного ускорения.

Описание средства измерений

Принцип действия акселерометров основан на преобразовании воздействующего переменного (вибрационного или ударного) ускорения в пропорциональные низкоомные сигналы электрического напряжения.

Конструктивно акселерометры представляют собой пьезокерамический или пьезокристаллический чувствительный элемент, инерционную массу, согласующий усилитель, сигнальные выводы и разъём, заключённые в металлический корпус. Акселерометры условно делятся на: общего назначения - 1V1; промышленные - 1V2; ударные - 1V3; высокочувствительные - 1V4, подводные 1V7.

Акселерометры имеют модификации 1V105HA-1, 1V105HA-10, 1V105HA-100,

1V106HA-10, 1V106HA-100, 1V106HA-500, 1V106HB-10, 1V106HB-100, 1V106HB-500,

1V107HA-10,  1V107HA-30,  1V107HG-10,  1V107HG-30,  1V108TA-10,  1V108TA-100,

1V108TA-500, 1V108TB-10,  1V108TB-100,  1V108TB-500,  1V108HA-10,  1V108HA-100,

1V108HA-500, 1V108HB-10, 1V108HB-100, 1V108HB-500, 1V157HC-10, 1V157HC-30, 1V157HC-100, 1V157HC-500, 1V157HC-1000, 1V158HA-1, 1V158HA-10, 1V158HA-30, 1V158HA-50, 1V158HA-1000, 1V211TT-100, 1V212TH-10, 1V213HH-10, 1V213HH-100, 1V223HP-10, 1V224HP-10, 1V242TA-100, 1V242TA-200, 1V242TA-500, 1V242TH-100, 1V242TH-200, 1V242TH-500, 1V242TM-100, 1V242TM-200, 1V242TM-500, 1V251HA-100, 1V251HM-100, 1V252HA-100, 1V252HM-100, 1V253HA-20, 1V253HM-20, 1V265HN-10, 1V265HN-30, 1V265HN-100, 1V266HN-10, 1V266HN-30, 1V290HA-10, 1V290HA-10-01, 1V290HA-10-02, 1V290HA-100, 1V290HA-100-01, 1V290HA-100-02, 1V295HT-10, 1V295HT-30, 1V295HT-100, 1V296HT-10, 1V296HT-30, 1V296HT-100, 1V304HA-0,5, 1V305TB-1, 1V421TA, 1V752HA-10, 1V752HA-30, 1V752HA-50, 1V752HA-100.

Модификации акселерометров различаются амплитудным и частотным диапазонами измерений, коэффициентом преобразования, количеством измерительных осей, способом закрепления на объекте, типом выхода, материалом корпуса. Конструктивные особенности акселерометров приведены в таблице 1.

Общий вид акселерометров приведён на рисунках 1 и 2. Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки на корпус акселерометра.

Пломбирование акселерометров не предусмотрено.

Структура обозначений акселерометров (символы «Х» могут отсутствовать):

1 V Х ХХ Х Х -ХХ

(Т)

обозначение, определяющее наличие выхода по температуре________

значение коэффициента преобразования, мВ/g (до 4-х символов)__________

буквенное обозначение, определяющее тип кабельной заделки и соединителя: А - кабельный вывод; М - кабельный вывод в металлорукаве;

В - соединитель одно контактный (10-32 UNF);

C - соединитель четырёх контактный (1/4-28 UNF);

Н - соединитель двух контактный (5/8-24 UNEF);

N - соединитель четырёх контактный (М12* 1);

Т - соединитель трёх контактный (5/8-24 UNEF);

Р - соединитель 2РМГ14Б4Ш; S - соединитель SMA;

G - соединитель одно контактный (М2,5*0,35)____________________________

буквенное обозначение, определяющее направление сигнальных выводов:

Т - вертикальное расположение; Н - горизонтальное расположение____________

порядковый номер разработки_______________________________________________

порядковый номер в соответствии с назначением: 1 - акселерометры общего назначения; 2 - промышленные акселерометры; 3 - ударные акселерометры;

4 - высокочувствительные акселерометры; 7 - подводные акселерометры______________

буквенное обозначение, соответствующее выходному сигналу: V - напряжение___________

индекс измеряемой физической величины: 1 - ускорение

Таблица 1 - Конструктивные особенности акселерометров

Модификация

Конструктивные особенности

Кол-во изм. осей

Способ крепления

Тип выхода

Материал корпуса

1

2

3

4

5

1V105HA-XX

резьбовой хвостовик 10-32 UNF

горизонтальный встроенный кабель

титановый сплав

1V106HA-XX

1V106HB-XX

шпилька M3

горизонтальный разъём (10-32 UNF)

1V107HA-XX

горизонтальный встроенный кабель

нержавею-

1V107HG-XX

1

горизонтальный разъём (M2,5)

щая сталь

1V108TB-XX

клеевой

вертикальный разъём (10-32 UNF)

1V108TA-XX

вертикальный встроенный кабель

титановый сплав

1V108HB-XX

горизонтальный разъём (10-32 UNF)

1V108HA-XX

горизонтальный встроенный кабель

1V157HC-XX

3

винт M3; шпилька M5;

клеевой

горизонтальный разъём (4-конт. 1/4-28 UNF)

нержавеющая сталь

1V158HA-XX

шпилька M5; клеевой

горизонтальный встроенный кабель

титановый сплав

1V421TA

1

резьбовой

хвостовик M14

вертикальный встроенный кабель

нержавеющая сталь

таблицы 1

1

2

3

4

5

1V752HA-XX

3

шпилька M5

горизонтальный встроенный кабель

нержавеющая сталь

1V211TT-100

вертикальный разъём (3-конт. 5/8-24 UNEF)

1V212TH-10

вертикальный разъём

1V242TH-XX

шпилька M6

(2-конт. 5/8-24 UNEF)

1V242TA-XX

вертикальный встроенный кабель

нержавеющая сталь

1V242TM-XX

1

вертикальный встроенный кабель с металлорукавом

1V213HH-XX

винт M6

горизонтальный разъём (2-конт. 5/8-24 UNEF)

1V223HP-10

3 винта М4

разъём 2РМГ14Б4Ш

1V224HP-10

4 винта M4

1V251HA-100

горизонтальный встроенный кабель

1V252HA-100

1V253HA-20

4 винта M3

1V251HM-100

горизонтальный встроенный кабель с металлорукавом

1V252HM-100

3

1V253HM-20

нержавеющая сталь

1V265HN-XX

винт M6 (невыпадающий)

горизонтальный разъём (4-конт. М12*1)

1V266HN-XX

винт M6

1V290HA-XX-XX

2

клеевое

горизонтальный встроенный кабель

1V295HT-XX

винт M6

горизонтальный разъём

1V296HT-XX

(3-конт. 5/8-24 UNEF)

1V304HA-0,5

1

клеевой

горизонтальный встроенный кабель

титановый

1V305TB-1

резьбовой

хвостовик M6

вертикальный разъём (10-32 UNF)

сплав

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

а) 1V105HA-XX

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

б) 1V106HB-XX

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

в) 1V106HA-XX

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

е) 1V108TA-XX

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

г) 1V107HG-XX д) 1V107HA-XX

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

з) 1V108HB-XX

и) 1V108HA-XX к) 1V157HC-XX

Рисунок 1 - Общий вид акселерометров

ж) 1V108TB-XX

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

a)1V158HA-XX

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

б) 1V211TT-100

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru
Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

в) 1V212TH-10

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

г) 1V213HH-XX

д) 1V223HP-10

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

е) 1V224HP-10

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru
Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru
Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru
Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

к) 1V251HA-100, 1V252HA-100, 1V253HA-20

з) 1V242TA-XX

ж) 1V242TH-XX

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

л) 1V251HM-100, 1V252HM-100,

1V253HM-20

и) 1V242TM-XX

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

м) 1V265HN-XX

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

н) 1V266HN-XX

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

о) 1V290HA

-хх-хх

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

п) 1V295HT-XX

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

р) 1V296HT-XX

с) 1V304HA-0,5

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru
Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru
Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

ф) 1V752HA-XX

т) 1V305TB-

Рисунок 2 -

1 у) 1V421TA

Общий вид акселерометров

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, мВ/(м^с-2):

- для 1V157HC-1000

100

- для 1VXXXXX-500

50

- для 1V242XX-200

20

- для 1VXXXXX-100, 1V290HA-100-XX

10

- для 1VXXXXX-50

5

- для 1VXXXXX-30

3

- для 1V253XX-20

2

- для 1VXXXXX-10, 1V290HA-10-XX

1

- для 1VXXXXX-1

0,1

- для 1 V304HA-0,5

0,05

- для 1V421TA на базовой частоте 1000 Гц:

- канал 1

1000

- канал 2

25

Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах:

- для всех модификаций (кроме 1V105HA-1, 1V107HX-XX, 1V158HA-1, 1V208XX-100, 1V211TT-100, 1V223HP-10, 1V224HP-10, 1V265HN-XX, 1V266HN-XX, 1V290HA-XX-XX, 1V295HT-XX,    1V296HN-XX,

1V304HA-0,5, 1V305TB-1, 1V421TA)

±10

- для 1V208XX-100, 1V211TT-100, 1V223HP-10, 1V224HP-10

±5

- для 1V105HA-1, 1V107HX-XX, 1V158HA-1, 1V265HN-XX, 1V266HN-

XX, 1V295HT-XX, 1V296HT-XX

±15

- для 1V290HA-XX-XX, 1V304HA-0,5, 1V305TB-1, 1V421TA

±20

Диапазон измерений амплитуды ускорения, м/с2:

- для 1V421TA:

- канал 1

от 0,05 до 1,8

- канал 2

от 0,1 до 70

- для 1V157HC-1000

от 0,05 до 50

- для 1VXXXXX-500

от 0,1 до 100

- для 1V252XX-100

от 0,1 до 190

- для 1V242TX-200

от 0,1 до 250

- для 1V253HA-20, 1V253HM-20

от 0,1 до 390

- для 1VXXXXX-100 (кроме 1V252XX-100), 1V290HA-100-XX

от 0,5 до 500

- для 1V158HA-50, 1V752HA-50

от 1 до 1000

- для 1VXXXXX-30

от 1 до 1600

- для 1VXXXXX-10, 1V290HA-10-XX

от 5 до 5000

- для 1VXXXXX-1

от 50 до 50000

- для 1V304HA-0,5

от 100 до 100000

Нелинейность амплитудной характеристики, %, в пределах:

- от минимального измеряемого ускорения до 300 м/с2 включительно

±1

- от 300 м/с2 до максимального измеряемого ускорения

±4

Частота установочного резонанса в осевом направлении, кГц, не менее:

- для 1V290HA-XX, 1V290HA-XX-XX

2

- для 1V251XX-100, 1V252XX-100, 1V253XX-20

5

- для 1V242XX-500

8

- для 1V242XX-100, 1V242XX-200

12

Продолжение таблицы 2

Наименование характеристики

Значение

Частота установочного резонанса в осевом направлении, кГц, не менее:

- для 1V213HH-100,   1V223HP-10,   1V224HP-10,   1V265HN-XX,

1V266HN-100, 1V295HT-XX, 1V296HT-100

15

- для 1V421TA

16

- для 1V157HC-500, 1V157HC-1000

20

- для 1У106ХХ-500,   1V157HC-10,   1V157HC-30,   1V157HC-100,

1V158HA-XX, 1V211TT-100, 1V212TH-10, 1V752HA-XX, 1V266HN-30,

1V296HT-30

30

- для т06ХХ-10, т06ХХ-100

40

- для 1V108XX-XX

45

- для 1V105HA-10,   1V105HA-100,   т07НХ-ХХ,   1V213HH-10,

1V266HN-10, 1V296HT-10

50

- для 1V105HA-1

60

- для 1V304HA-0,5, 1V305TB-1

90

Диапазон рабочих частот (неравномерность частотной характеристики в пределах ±12,5 %), Гц:

- для 1V105HA-1

от 4 до 18000

- для 1V105HA-10, 1V105HA-100

от 4 до 15000

- для т0бХХ-10, т0бХХ-100

от 0,5 до 12000

- для 1V106ХХ-500, 1V157HC-10, 1V157HC-30, 1V157HC-100

от 0,5 до 10000

- для 1\'107НХ-ХХ, 1V108XX-XX

от 0,5 до 15000

- для 1V157HC-500, 1V157HC-1000

от 0,5 до 6000

- для 1V158HA-XX, 1V752HA-XX

от 1 до 10000

- для 1V211TT-100

от 30 до 10000

- для 1V212TH-10

от 0,5 до 9000

- для 1V213HH-10, 1V266HN-10, 1V296HT-10

от 1 до 20000

- для 1V213HH-100, 1V266HN-100, 1V296HT-100

от 1 до 12000

- для 1V223HP-10, 1V224HP-10

от 20 до 5000

- для 1\'242ХХ-100, ^242ХХ-200

от 0,1 до 4000

- для 1\'242ХХ-500

от 0,1 до 2500

- для 1V251 ХХ-100

от 1 до 800

- для 1\'252ХХ-100, ^253ХХ-20

от 0,1 до 800

- для 1V265HN-XX, 1V295HT-XX

от 1 до 5000

- для 1V266HN-30, 1V296HT-30

от 1 до 15000

- для 1V290HA-XX, 1V290HA-XX-XX

от 5 до 500

- для 1V304HA-0,5

от 20 до 20000

- для 1V305TB-1

от 5 до 10000

- для 1V421TA

от 800 до 4000

Относительный коэффициент поперечного преобразования, %, не более:

- для всех модификаций (кроме 1 \'252ХХ-100, 1\'253ХХ-20)

5

- для ^252ХХ-100, ^253ХХ-20

3

Основная относительная погрешность измерений ускорения в рабочих

диапазонах амплитуд и частот, %, в пределах

±15

Коэффициент влияния температуры окружающего воздуха, %/°С, в пределах

±0,2

Нормальные условия измерений

- температура окружающей среды, °С

от +18 до +25

- относительная влажность воздуха, %, не более

80

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Диапазон частот (неравномерность частотной характеристики в пределах ±45 %)*, Гц:

- для 1V105HA-1

от 1 до 30000

- для 1V105HA-10, 1V105HA-100

от 1 до 24000

- для т06ХХ-10, т06ХХ-100

от 0,3 до 20000

- для 1У106ХХ-500, 1V212TH-10

от 0,3 до 15000

- для 1\'107НХ-ХХ, 1V108XX-XX

от 0,3 до 22500

- для 1V157HC-10, 1V157HC-30, 1V157HC-100

от 0,2 до 15000

- для 1V157HC-500, 1V157HC-1000

от 0,2 до 10000

- для 1V158HA-XX, 1V752HA-XX

от 0,5 до 15000

- для 1V211TT-100

от 10 до 15000

- для 1V266HN-30, 1V296HT-30

от 0,8 до 20000

- для 1V213HH-10, 1V266HN-10, 1V296HT-10

от 0,8 до 25000

- для 1V213HH-100, 1V266HN-100, 1V296HT-100

от 0,8 до 15000

- для 1V223HP-10, 1V224HP-10

от 10 до 8000

- для 1\'242ХХ-100, т42ХХ-200

от 0,1 до 6000

- для 1\'242ХХ-500

от 0,1 до 4000

- для 1V251 ХХ-100

от 0,5 до 2400

- для 1\'252ХХ-100, ^253ХХ-20

от 0,1 до 2400

- для 1V265HN-XX, 1V295HT-XX

от 0,5 до 7000

- для 1V290HA-XX, 1V290HA-XX-XX

от 1 до 1000

- для 1V304HA-0,5

от 10 до 45000

- для 1V305TB-1

от 1 до 25000

- для 1V421TA

от 500 до 6000

* - не нормируемый диапазон, определяется при заказе и указывается в паспорте (не выходя-

щий за указанные границы)

Параметры питания:

а) для всех модификаций (кроме 1V223HP-10,   1V224HP-10,

1\'252ХХ-100, ^253ХХ-20, 1V421TA):

- напряжение постоянного тока, В

от +18 до +30

- ток питания, мА

от 2 до 20

б) для 1V223HP-10, 1V224HP-10:

- напряжение постоянного тока, В

от -18 до -30

- ток питания, мА

от 2 до 20

в) для 1\'252ХХ-100:

- напряжение постоянного тока, В

от +4,5 до +25

- ток потребления, мА, не более г) для 1 V253ХХ-20:

10

- напряжение постоянного тока, В

от +3 до +5,5

- ток потребления, мА, не более д) для 1V421TA

3

- двухполярное напряжение постоянного тока, В

±(3,3±0,1)

- ток потребления, мА, не более

±10

Масса (без кабеля), г, не более:

- для 1 V304HA-0,5

0,13

- для 1V10711Х-ХХ

1,7

- для 1V105HA-XX

2,6

- для 1V108XX-XX, 1V305TB-1

5,0

- для 1V158HA-1

6,5

- для 1V158HA-10, 1V158HA-30, 1V158HA-50, 1V158HA-100

7,5

Наименование характеристики

Значение

Масса (без кабеля), г, не более:

- для т06ХХ-ХХ

8,5

- для 1V290HA-XX, 1V290HA-XX-XX

9,0

- для 1V752HA-XX

11

- для 1V212TH-10

52

- для 1V157HC-XX

65

- для 1V211TT-100, 1V213HH-10

70

- для 1V213HH-100

80

- для 1V265HN-XX, 1V295HT-XX

88

- для 1V251 ХХ-100, 1У252ХХ-100, ^253ХХ-20

90

- для 1V223HP-10

95

- для 1V266HN-10, 1V296HT-10

100

- для 1 V242ХХ-XX, 1V266HN-30, 1V296HT-30

110

- для 1V266HN-100, 1V296HT-100

115

- для 1V224HP-10

125

- для 1V421TA

900

Габаритные размеры, мм, не более: а) диаметрвысота:

- для 1V105HA-XX

10,0Х8,0

- для тОбХХ-XX

16,0x10,0

- для 1V211TT-100

24,0x52,0

- для 1V212TH-10

18,0x46,0

- для 1V223HP-10

30,2x23,5

- для 1V224HP-10

24,7x33,0

- для 1V242TA-XX, 1V242TM-XX

24,0x37,0

- для 1V242TH-XX

24,0x57,0

- для 1V251 ХХ-100, 1У252ХХ-100, ^253ХХ-20

26,0x23,0

- для IV29011Л-ХХ

7,3x38,0

- для 1V29011А-ХХ-01

7,8x38,0

- для IV29011Л-ХХ-02

8,8x38,0

- для 1V304HA-0,5

3,0x2,6

- для 1V305TB-1

9,0x16,5

- для 1V421TA

117,0x54,0

б) длинахширинахвысота:

- для 1V107ffi-XX

12,4x7,8x3,8

- для 1V108TA-XX, 1V108TB-XX

10,0x10,0x10,0

- для 1V157HC-XX

19,5x19,5x19,5

- для 1V158HA-XX, 1V752HA-XX

12,0x12,0x12,0

- для 1V213HH-XX

51,0x18,0x26,5

- для 1V265HN-XX, 1V295HT-XX

52,0x35,0x25,0

- для 1V266HN-XX, 1V296HT-XX

59,0x40,0x26,5

Рабочие условия эксплуатации:

а) температура окружающего воздуха, °С:

- для всех модификаций (кроме 1V211TT-100,  1V212TH-10,

1V213HH-XX, 1V223HP-10, 1V224HP-10, ^251ХХ-100, ^252ХХ-100,

^253ХХ-20, 1V421TA)

от -55 до +125

- для 1V211TT-100

от -50 до +125

- для 1V212TH-10, 1V213HH-XX, 1V266HN-XX, 1V296HT-XX

от -55 до +150

- для 1У251ХХ-100, 1У252ХХ-100

от -40 до +125

- для ^253ХХ-20

от -40 до +85

- для 1V421TA

от -40 до +50

Продолжение таблицы 3

Наименование характеристики

Значение

Рабочие условия эксплуатации:

а) температура окружающего воздуха, °С:

  • - для 1V223HP-10, 1V224HP-10:

  • - для датчика

  • - для электронного блока

б) относительная влажность воздуха при температуре +35 °С, %, не более:

  • - для всех модификаций (кроме 1V752HA-XX)

  • - для 1V752HA-XX

от -60 до +400

от -40 до +125

95

100

Знак утверждения типа

Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта ГТБВ.402159.ХХХ-ХХПС и руководства по эксплуатации ГТБВ.400201.003РЭ типографским способом в левом верхнем углу.

Комплектность средства измерений

Таблица 4 - Комплектность акселерометра

Наименование

Обозначение

Количество

Акселерометр

1VXXXXX-XX*

1 шт.

Акселерометр 1VXXXXX-XX. Паспорт

ГТБВ.402159.ХХХ-ХХПС

1 шт.

Дополнительные принадлежности

по требованию

Акселерометры 1V. Руководство по эксплуатации

ГТБВ.400201.003РЭ

1 экз. на партию

* - исполнение по заказу (индивидуальное обозначение по конструкторской документации)

Сведения о методиках (методах) измерений

приведены в ГТБВ.400201.003РЭ, раздел 2 «Использование по назначению».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

Приказ Федерального агентства по техническому регулированию и метрологии от 12 ноября 2021 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений ускорения, скорости и силы при ударном движении»;

ГТБВ.400201.003ТУ. Акселерометры 1V. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «ГТЛаб» (ООО «ГТЛаб»)

ИНН: 5254494306

Адрес: 607189, Нижегородская обл., г. Саров, ул. Шверника, д. 17Б

Телефон: (83130) 49444

Факс: (83130) 49888

E-mail: info@gtlab.pro

Изготовитель

Общество с ограниченной ответственностью «ГТЛаб» (ООО «ГТЛаб») ИНН: 5254494306

Адрес: 607189, Нижегородская обл., г. Саров, ул. Шверника, д. 17Б Телефон: (83130) 49444

Факс: (83130) 49888

E-mail: info@gtlab.pro

Испытательный центр

Федеральное Государственное унитарное предприятие «Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)

Адрес: 607188, Нижегородская обл., г. Саров, пр. Мира, д. 37

Телефон: (83130) 22224, 23375

Факс: (83130) 22232

E-mail: nio30@olit.vniief.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311769.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «02» мая 2023 г. № 936

Лист № 1 Регистрационный № 88929-23 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Вискозиметры стеклянные капиллярные

Назначение средства измерений

Вискозиметры стеклянные капиллярные (далее - вискозиметры) предназначены для измерений кинематической вязкости прозрачных и непрозрачных жидкостей, исследуемых в лабораторных условиях.

Описание средства измерений

Конструктивно вискозиметры представляют собой U-образную стеклянную трубку, имеющую два резервуара, соединенных между собой капилляром. В верхней части широкого колена находится отводная трубка для заполнения прибора жидкостью. Ниже находятся два измерительных резервуара, ограниченные верхними и нижними метками. Вискозиметры изготавливаются из химически стойкого лабораторного стекла.

Вискозиметры стеклянные капиллярные выпускаются в двух модификациях: ВНЖ и ВПЖ.

Вискозиметры модификации ВНЖ, предназначенные для работы с непрозрачными жидкостями, представляют собой U-образную стеклянную трубку, имеющую два резервуара, соединенных между собой капилляром. В верхней части широкого колена находится отводная трубка для заполнения прибора жидкостью. Ниже находятся два измерительных резервуара, ограниченные верхними и нижними метками.

Принцип действия вискозиметров модификации ВНЖ основан на определении времени заполнения определенного объема жидкостью через капилляр, сначала нижнего измерительного резервуара, а затем верхнего.

Принцип действия вискозиметров модификации ВПЖ, предназначенные для работы с прозрачными жидкостями, основан на измерении времени истечения под действием силы тяжести определенного объема испытуемой жидкости, помещаемой между двумя метками, нанесенными на измерительный резервуар вискозиметра. Кинематическая вязкость определяется как произведение измеренного времени истечения на постоянную вискозиметра.

Вискозиметры модификации ВПЖ выпускаются в следующих исполнениях:

  • - ВПЖ-1 - представляют собой U-образную стеклянную трубку, в узком колене которой имеются измерительный резервуар сферической формы, ограниченный двумя метками, вспомогательный резервуар и капилляр. Капилляр соединен с расширением, от которого сбоку отходит узкая вертикальная трубка, служащая для образования висячего уровня, и широкая трубка, предназначенная для заполнения вискозиметра жидкостью. Жидкость из измерительного резервуара стекает по капилляру в резервуар, образуя у нижнего конца капилляра «висячий уровень».

  • - ВПЖ-2 - представляют собой U-образную стеклянную трубку, в узком колене которого имеются два расширения и впаян капилляр. Внизу капилляр переходит в расширенную трубочку, опущенную в резервуар. Между верхним и нижним расширением, а также под нижним расширением нанесены отметки, служащие ограничителями рабочего объема вискозиметра.

- ВПЖ-4 - представляют собой U-образную стеклянную трубку, в узком колене которого имеются расширение, измерительный резервуар, ограниченный сверху и снизу метками, а также капилляр, заканчивающийся узкой трубкой, переходящей в расширение в нижней части широкого колена.

Вискозиметры маркируют путем нанесения на сферические поверхности резервуаров его номинального значения диаметра капилляра, марки стекла, даты изготовления вискозиметра.

Заводской номер в цифровом формате наносится на измерительный резервуар вискозиметра методом ультразвуковой гравировки.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид вискозиметров представлен на рисунке 1-3.

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Рисунок 1 - Общий вид вискозиметров стеклянных капиллярных модификации ВНЖ

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Рисунок 2 - Общий вид вискозиметров стеклянных капиллярных модификации ВПЖ исполнение ВПЖ-1

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Рисунок 3 - Общий вид вискозиметров стеклянных капиллярных модификации ВПЖ (слева направо ВПЖ-2, ВПЖ-4)

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Номинальное значение постоянной К вискозиметра, мм22

Диапазон измерения

вязкости, мм2

Диаметр капилляра,

мм

Пределы допускаемой относительной погрешности определения постоянной К вискозиметра, %

Относительное отклонение постоянной К вискозиметра от номинального значения, %, не более

1

2

3

4

5

ВПЖ-1

0,003

от 0,6 до 3 вкл.

0,34±0,02

±0,3

0,01

от 2 до 10 вкл.

0,54±0,02

0,03

от 6 до 30 вкл.

0,86±0,03

0,1

от 20 до 100 вкл.

1,16±0,03

±0,2

0,3

от 60 до 300 вкл.

1,52±0,04

±25

1

от 200 до 1000 вкл.

2,10±0,04

3

от 600 до 3000 вкл.

2,75±0,04

10

от 2000 до 10000 вкл.

3,75±0,05

±0,3

30

от 6000 до 30000 вкл.

5,10±0,05

100

от 20000 до 100000 вкл.

6,85±0,06

ВПЖ-2

0,003

от 0,6 до 3 вкл.

0,34±0,02

0,005

от 1 до 5 вкл.

0,39±0,02

±0,3

0,01

от 2 до 10 вкл.

0,56±0,02

0,03

от 6 до 30 вкл.

0,73±0,02

0,1

от 20 до 100 вкл.

0,99±0,03

±0,2

±25

0,3

от 60 до 300 вкл.

1,31±0,04

1

от 200 до 1000 вкл.

1,77±0,04

3

от 600 до 3000 вкл.

2,37±0,04

10

от 2000 до 10000 вкл.

3,35±0,05

±0,3

30

от 6000 до 30000 вкл.

4,66±0,05

Продолжение таблицы 1

1

2

3

4

5

ВПЖ-4

0,003

от 0,6 до 3 вкл.

0,37±0,02

±0,3

±25

0,005

от 1 до 5 вкл.

0,42±0,02

0,01

от 2 до 10 вкл.

0,62±0,02

0,03

от 6 до 30 вкл.

0,82±0,03

0,1

от 20 до 100 вкл.

1,12±0,03

0,3

от 60 до 300 вкл.

1,47±0,04

1

от 200 до 1000 вкл.

2,00±0,04

3

от 600 до 3000 вкл.

2,62±0,04

10

от 2000 до 10000 вкл.

3,55±0,05

ВНЖ

0,003

от 0,6 до 3 вкл.

0,45±0,02

±0,3

±25

0,01

от 2 до 10 вкл.

0,61±0,02

0,03

от 6 до 30 вкл.

0,80±0,02

0,1

от 20 до 100 вкл.

1,08±0,03

0,3

от 60 до 300 вкл.

1,41±0,04

1

от 200 до 1000 вкл.

1,91±0,04

3

от 600 до 3000 вкл.

2,52±0,04

10

от 2000 до 10000 вкл.

3,42±0,05

30

от 6000 до 30000 вкл.

4,50±0,05

Таблица 2 - Основные технические харакге

эистики

Значение

Наименование характеристики

ВПЖ-1

ВПЖ-2

ВПЖ-4

ВНЖ

Диапазон рабочей температуры

вискозиметра, °С

от +20 до +100

Габаритные размеры, мм, не более Ширина

49

55

55

45

Высота

390

340

300

330

Масса, кг, не более

0,25

Срок службы, лет

20

Средняя наработка до отказа, ч, не менее

40000

Знак утверждения типа наносится

на титульный лист паспорта вискозиметра типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность вискозиметров

Наименование

Обозначение

Количество

Вискозиметр стеклянный капиллярный

-

1 шт.

Паспорт

-

1 экз.

Коробка

-

1 шт.

Сведения о методиках (методах) измерений

приведены в главах «Подготовка изделия к работе» и «Порядок работы» паспортов «Вискозиметр стеклянный капиллярный исполнения ВПЖ-1 модификации ВПЖ», «Вискозиметр стеклянный капиллярный исполнения ВПЖ-2 модификации ВПЖ», «Вискозиметр стеклянный капиллярный исполнения ВПЖ-4 модификации ВПЖ», «Вискозиметр стеклянный капиллярный модификации ВНЖ».

Нормативные и технические документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Росстандарта от 5 ноября 2019 г. № 2622;

ГОСТ 10028-81 «Вискозиметры капиллярные стеклянные. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Дружная Горка» (ООО «Дружная Горка») ИНН 7811434668

Юридический адрес:   188377, Ленинградская обл., р-н Гатчинский,

г.п. Дружногорское, г.п. Дружная Горка, ул. Урицкого, зд. 2, ком. 91

Телефон: 8(812)9384753, 8(921)9384753

Web-сайт: www.drgorka.ru

Е-mail: drgorka@mail.ru

Изготовитель

Общество с ограниченной ответственностью «Дружная Горка» (ООО «Дружная Горка») ИНН 7811434668

Адрес: 188377, Ленинградская обл., р-н Гатчинский, г.п. Дружногорское, г.п. Дружная Горка, ул. Урицкого, зд. 2, ком. 91

Телефон: 8(812)9384753, 8(921)9384753

Web-сайт: www.drgorka.ru

Е-mail: drgorka@mail.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» мая 2023 г. № 936

Лист № 1 Регистрационный № 88930-23 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар горизонтальный стальной цилиндрический РГС-8

Назначение средства измерений

Резервуар горизонтальный стальной цилиндрический РГС-8 (далее - резервуар) предназначен для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание средства измерений

Принцип действия резервуара основан на заполнении его нефтью и нефтепродуктом до определенного уровня, соответствующего объему, указанному в градуировочной таблице на резервуар.

Резервуар представляет собой стальную горизонтальную конструкцию цилиндрической формы с усеченно-коническими днищами подземного расположения.

Резервуар оборудован дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.

Заводской номер нанесен на маркировочную табличку в виде цифрового обозначения аэрографическим способом.

Пломбирование резервуаров не предусмотрено.

Знак поверки наносится на свидетельство о поверке и градуировочную таблицу.

Резервуар зав.№ 229-127 расположен по адресу: Тюменская область, Ханты-Мансийский автономный округ - Югра, Сургутский район, близ поселка АСС ГПЗ.

Общий вид, эскиз резервуара и место нанесения заводского номера представлены на рисунках 1-3.

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Рисунок 1 - Общий вид резервуара РГС-8

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Рисунок 2 - Эскиз резервуара РГС-8

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Рисунок 3 - Место нанесения заводского номера резервуара РГС-8

Метрологические и технические характеристики

Таблица 1 - Метрологические и технические характеристики

Наименование характеристики

Значение

Тип резервуара

РГС-8

Номинальная вместимость, м3

8

Пределы допускаемой относительной погрешности определения вместимости резервуаров (объемный метод), %

±0,25

Средний срок службы, лет, не менее

30

Условия эксплуатации:

  • - температура окружающего воздуха, оС

  • - атмосферное давление, кПа

от -55 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар горизонтальный стальной цилиндрический

РГС-8

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методиках (методах) измерений приведены в разделе 8 паспорта.

Нормативные документы, устанавливающие требования к резервуару горизонтальному стальному цилиндрическому РГС-8

Приказ Росстандарта от 26 сентября 2022 г. №2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».

Правообладатель

Общество с ограниченной ответственностью «Курганский завод химического машиностроения» (ООО «Курганхиммаш»)

ИНН: 4501184300

Адрес: 640021, г. Курган, ул. Химмашевская, д. 16

Телефон: +7 (3522) 47-73-02

E-mail: office@khm.zaural.ru

Изготовитель

Общество с ограниченной ответственностью «Курганский завод химического машиностроения» (ООО «Курганхиммаш»)

ИНН: 4501184300

Адрес: 640021, г. Курган, ул. Химмашевская, д. 16

Телефон: +7 (3522) 47-73-02

E-mail: office@khm.zaural.ru

Испытательный центр

Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)

Юридический адрес: 420029, г. Казань, ул. 8 Марта, д. 13, оф. 33 Адрес местонахождения: 420043, г. Казань, ул. Вишневского, д. 26а, каб. №19 Телефон: +7(843) 513-30-75 E-mail: metrolog-kazan@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312275.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «02» мая 2023 г. № 936

Лист № 1 Регистрационный № 88931-23 Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы переносные взрывозащищенные ПГАЭСП ФОРПОСТ

Назначение средства измерений

Газоанализаторы переносные взрывозащищенные ПГАЭСП ФОРПОСТ (далее по тексту - газоанализаторы) предназначены для непрерывного автоматического измерения объемной доли кислорода, диоксида углерода, объемной доли или массовой концентрации вредных газов, а также довзрывоопасных концентраций или объемной доли горючих газов и паров горючих жидкостей (в том числе - паров нефтепродуктов) в воздухе рабочей зоны.

Описание средства измерений

Принцип действия газоанализаторов основан на возможном использовании четырех видов сенсоров (типов преобразователей, каналов) одновременно для получения данных:

  • - для измерительных каналов довзрывоопасной концентрации (ДВК) горючих газов -инфракрасный (ИК), термокаталитический (ТК);

  • - для измерительных каналов кислорода и предельно допустимых концентраций (ПДК) вредных веществ - электрохимический (ЭХ), фотоионизационный (ФИД).

Конструктивно газоанализатор выполнен одноблочными в фирменном ударопрочном пластиковом корпусе. Корпус имеет эргономичный дизайн для удобного захвата рукой и переноски. Питание газоанализатора осуществляется от АКБ которая располагается внутри корпуса. На передней панели газоанализатора расположен четырех строчный OLED дисплей для отображения информации о режимах работы газоанализатора и защищенная кнопочная клавиатура для выборов режима работы и настройки газоанализатора. Также газоанализатор оснащен светозвуковой сигнализацией для оповещения превышения пороговых уровней и разъемами для подключения по RS-485 с протоколом ModBus RTU и по беспроводной связи ZigBee в соответствии со стандартом IEEE 802.15.4 в составе системы СКККПУ.

Газоанализаторы имеют 2 режима работы:

  • -     пассивный - включенный прибор измеряет присутствие газов в окружающей среде без включенных побудителей расхода;

  • -     принудительный - прибор измеряет концентрацию путем прокачки воздушно-газовой смеси, через измерительные камеры, находящиеся под задней крышкой прибора, при помощи включенных побудителей расхода. Данный режим предназначен для работы прибора с подключенными зондами для забора газовой пробы.

Нанесение знака поверки на газоанализаторы не предусмотрено. Опломбирование от несанкционированного доступа не предусмотрено, конструкция газоанализатора исключает несанкционированный доступ к настройкам. Общий вид газоанализаторов представлен на рисунке 1. Газоанализаторы имеют заводские номера, обеспечивающие идентификацию каждого экземпляра, номер наносится с помощью наклейки на корпус в виде цифрового обозначения методом фотопечати (рисунок 2)

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Рисунок 1 - общий вид газоанализаторов переносных взрывозащищенных ПГАЭСП ФОРПОСТ

АО Электронстандарт-прибор®                o'

ПГАЭСП «ФОРПОСТ»

Газоанализатор переносной взрывозащищенный

Заводской номер

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Рисунок 2 - идентификационная наклейка газоанализаторов

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (далее - ПО). Встроенное ПО разработано изготовителем и обеспечивает выполнение следующих основных функций:

  • - вычисление результатов измерений содержания определяемых компонентов по данным от первичного измерительного преобразователя.

  • - диагностику аппаратной и программной частей газоанализатора;

  • - сравнение результатов измерений с заданными пороговыми значениями.

Уровень защиты «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

forpost v212.hex

Номер версии (идентификационный номер) ПО, не ниже

2.12

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

2d55163c

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики для газоанализаторов с использованием ИК сенсоров

Тип преобразователя

Определяемый компонент

Диапазон показаний содержания определяемого компонента

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

абсолютной

относительной

ПГАЭСП-О-

метан

СН4

от 0 до 4,4 % (от 0 до 100 % НКПР)

от 0 до 2,2 включ. % св. 2,2 до 4,4 %

± 0,22 %

± 10 %

ПГАЭСП-О-пропан

СзН8

от 0 до 1,7 % (от 0 до 100 % НКПР)

от 0 до 0,85 включ.

%

св. 0,85 до 1,7 %

± 0,085 %

± 10 %

ПГАЭСП-О-

гексан

СбН14

от 0 до 1,0 % (от 0 до 100 % НКПР)

от 0 до 0,5 включ. % св. 0,5 до 1,0 %

± 0,05 %

± 10 %

ПГАЭСП-О-

ацетилен

С2Н2

от 0 до 2,3 % (от 0 до 100 %

НКПР)

от 0 до 1,15 включ.

%

св. 1,15 до 2,3 %

± 0,115 %

± 10 %

ПГАЭСП-О-этан

С2Н6

от 0 до 2,5 % (от 0 до 100 % НКПР)

от 0 до 1,25 % (от 0 до 50 % НКПР)

± 0,125 % (±5 % НКПР)

ПГАЭСП-О-бутан

н-С4Н10

от 0 до 1,4 % (от 0 до 100 % НКПР)

от 0 до 0,7 %

(от 0 до 50 % НКПР)

± 0,07 %

(±5 % НКПР)

ПГАЭСП-О-изобутан

и-С4Н10

от 0 до 1,3 % (от 0 до 100 %

НКПР)

от 0 до 0,65 % (от 0 до 50 % НКПР)

± 0,065 %

(±5 % НКПР)

ПГАЭСП-О-

пентан

С5Н12

от 0 до 1,4 % (от 0 до 100 % НКПР)

от 0 до 0,7 %

(от 0 до 50 % НКПР)

± 0,07 %

(±5 % НКПР)

ПГАЭСП-О-циклогексан

СбН12

от 0 до 1,2 % (от 0 до 100 % НКПР)

от 0 до 0,6 %

(от 0 до 50 % НКПР)

± 0,06 %

(±5 % НКПР)

ПГАЭСП-О-

гептан

С7Н16

от 0 до 1,1 % (от 0 до 100 % НКПР)

от 0 до 0,55 % (от 0 до 50 % НКПР)

± 0,055 %

(±5 % НКПР)

ПГАЭСП-О-пропилен

СзНб

от 0 до 2,0 % (от 0 до 100 %

НКПР)

от 0 до 1,0 %

(от 0 до 50 % НКПР)

± 0,1 %

(±5 % НКПР)

ПГАЭСП-О-метиловый спирт

СНзОН

от 0 до 5,5 % (от 0 до 100 % НКПР)

от 0 до 2,75 % (от 0 до 50 % НКПР)

± 0,275 %

(±5 % НКПР)

ПГАЭСП-О-этиловый спирт

С2Н5ОН

от 0 до 3,1 % (от 0 до 100 %

НКПР)

от 0 до 1,55 % (от 0 до 50 % НКПР)

± 0,155 % (±5 % НКПР)

ПГАЭСП-О-этилен

С2Н4

от 0 до 2,3 % (от 0 до 100 % НКПР)

от 0 до 1,15 % (от 0 до 50 % НКПР)

± 0,115 % (±5 % НКПР)

ПГАЭСП-О-толуол

С6Н5СН3

от 0 до 1,1 % (от 0 до 100 % НКПР)

от 0 до 0,55 % (от 0 до 50 % НКПР)

± 0,055 %

(±5 % НКПР)

Тип преобразователя

Определяемый компонент

Диапазон показаний содержания определяемого компонента

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

абсолютной

относительной

ПГАЭСП-О-бензол

СбНб

от 0 до 1,2 % (от 0 до 100 % НКПР)

от 0 до 0,6 %

(от 0 до 50 % НКПР)

± 0,06 %

(±5 % НКПР)

ПГАЭСП-О-ацетон

СНзСОСНз

от 0 до 2,5 % (от 0 до 100 % НКПР)

от 0 до 1,25 % (от 0 до 50 % НКПР)

± 0,125 % (±5 % НКПР)

ПГАЭСП-О-этилбензол

С8Н10

от 0 до 1,0 % (от 0 до 100 % НКПР)

от 0 до 0,5 %

(от 0 до 50 % НКПР)

± 0,05 %

(±5 % НКПР)

ПГАЭСП-О-метилтретбу тиловый эфир

С5Н12О

от 0 до 1,5 % (от 0 до 100 % НКПР)

от 0 до 0,75 % (от 0 до 50 % НКПР)

± 0,075 %

(±5 % НКПР)

ПГАЭСП-О-пара-ксилол

п-С8Н10

от 0 до 1,1 % (от 0 до 100 % НКПР)

от 0 до 0,55 % (от 0 до 50 % НКПР)

± 0,055 %

(±5 % НКПР)

ПГАЭСП-О-орто-ксилол

о-С8Н10

от 0 до 1,0 % (от 0 до 100 % НКПР)

от 0 до 0,5 %

(от 0 до 50 % НКПР)

± 0,05 %

(±5 % НКПР)

ПГАЭСП-О-

изопропилов ый спирт

C3H8O

от 0 до 2,0 % (от 0 до 100 % НКПР)

от 0 до 1,0 %

(от 0 до 50 % НКПР)

± 0,1 %

(±5 % НКПР)

ПГАЭСП-О-диоксид углерода-2

СО2

от 0 до 2 %

от 0 до 2 %

±(0,03+0,05С

х2)) %

ПГАЭСП-О-диоксид углерода-5

от 0 до 5 %

от 0 до 5 %

±(0,03+0,05С

х2)) %

ПГАЭСП-О-диметиламин

C2H7N

от 0 до 2,8 % (от 0 до 100 %

НКПР)

от 0 до 1,4 %

(от 0 до 50 % НКПР)

± 0,14 %

(±5 % НКПР)

ПГАЭСП-О-

1,2-

Дихлорэтан

C2H4Cl2

от 0 до 6,2 % (от 0 до 100 % НКПР)

от 0 до 3,1 %

(от 0 до 50 % НКПР)

± 0,31 %

(±5 % НКПР)

ПГАЭСП-О-

1-Гексен

СбН12

от 0 до 1,2 % (от 0 до 100 % НКПР)

от 0 до 0,6%

(от 0 до 50 % НКПР)

± 0,06 %

(±5 % НКПР)

Тип преобразователя

Определяемый компонент

Диапазон показаний содержания определяемого компонента

ПГАЭСП-О-нефте-продукты1)

пары бензина неэтилиро ванного3)

от 0 до 100 % НКПР

пары топлива дизельно-го3)

от 0 до 100 % НКПР

пары

керосина3)

от 0 до 100 % НКПР

пары уайт-спирита^

от 0 до 100 % НКПР

пары топлива для реактивных двигате-лей3)

от 0 до 100 % НКПР

пары бензина автомобил ь-ного3)

от 0 до 100 % НКПР

пары бензина авиацион-ного3)

от 0 до 100 % НКПР

Примечания:

  • 1) градуировка газоанализаторов исполнений ПГ изготовителем на один из определяемых компон

  • - бензин неэтилированный по ГОСТ Р 51866-200

  • - топливо дизельное по ГОСТ 305-2013,

  • - керосин по ГОСТ Р 52050-2006,

  • - уайт-спирит по ГОСТ 3134-78,

  • - топливо для реактивных двигателей по ГОСТ 1

  • - бензин автомобильный по техническому реглам авиационному бензину, дизельному и судовому т топочному мазуту",

  • - бензин авиационный по ГОСТ 1012-2013;

  • 2) Сх - значение содержания определяемого ком

  • 3) поверочный компонент - пропан С3Н8

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

абсолютной

относительной

от 0 до 50 % НКПР

±5%НКПР

от 0 до 50 % НКПР

±5%НКПР

от 0 до 50 % НКПР

±5%НКПР

-

от 0 до 50 % НКПР

±5%НКПР

-

от 0 до 50 % НКПР

±5%НКПР

от 0 до 50 % НКПР

±5%НКПР

от 0 до 50 % НКПР

±5%НКПР

АЭСП-О-нефтепродукты осуществляется ентов:

2,

0227-86,

енту "О требованиях к автомобильному и топливу, топливу для реактивных двигателей и

понента на входе газоанализатора.

сенсоров

Тип преобразователя

Определяемый компонент

Диапазон показаний1) объемной доли определяемого компонента, %

Диапазон измерений2) объемной доли определяемого компонента, %

Пределы допускаемой основной абсолютной погрешности, объемная доля, %

ПГАЭСП-Т-метан

СН4

от 0 до 4,4

от 0 до 2,2

± 0,22

ПГАЭСП-Т-пропан

СзН8

от 0 до 1,7

от 0 до 0,85

± 0,085

ПГАЭСП-Т-водород-4

Н2

от 0 до 4

от 0 до 2

± 0,2

ПГАЭСП-Т-гексан

СбН14

от 0 до 1

от 0 до 0,5

± 0,05

ПГАЭСП-Т-ацетилен

С2Н2

от 0 до 2,3

от 0 до 1,15

± 0,115

ПГАЭСП-Т-акрилонитрил

СзНзN

от 0 до 2,8

от 0 до 1,4

± 0,14

ПГАЭСП-Т-пропилэтилен (1-пентен)

C5H10

от 0 до 1,4

от 0 до 0,7

±0,07

ПГАЭСП-Т-эфир диэтиловый

C4H10O

от 0 до 1,7

от 0 до 0,85

±0,085

ПГАЭСП-Т-ацетальдегид

СН;СН()

от 0 до 2,8

от 0 до 1,4

±0,14

ПГАЭСП-Т-винилхлорид

С2НзС1

от 0 до 3,6

от 0 до 1,8

±0,18

Примечания:

  • 1) Диапазон показаний в единицах измерений объемной доли определяемого

компонента, %, соответствует диапазону показаний довзрывоопасной концентрации

определяемого компонента от 0 до 100 % НКПР.

  • 2) Диапазон измерений в единицах измерений объемной доли определяемого

компонента, %, соответствуют диапазону измерений довзрывоопасной концентрации

определяемого компонента от 0 до 50 % НКПР.

сенсоров

Тип преобразоват еля

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Пределы основной допускаемой погрешности

объемной доли

массовой концентрации, мг/м3

абсолютной

относительн ой

ПГАЭСП-Э-сероводород-10

НзБ

от 0 до 2,1 млн-1 включ.

св. 2,1 до 7 млн-1

от 0 до 3,0 включ.

св. 3,0 до 10

±0,75 мг/м3

±25 %

ПГАЭСП-Э-сероводород-

20

от 0 до 2,1 млн-1 включ.

св. 2,1 до 20 млн-1

от 0 до 3,0 включ.

св. 3,0 до 28,3

±0,75 мг/м3

±25 %

ПГАЭСП-Э-сероводород-

45

от 0 до 7 млн-1 включ.

св. 7 до 32 млн-1

от 0 до 10 включ.

св. 10 до 45

±2,5 мг/м3

±25 %

ПГАЭСП-Э-сероводород-

50

от 0 до 7 млн-1 включ.

св. 7 до 50 млн-1

от 0 до 10 включ.

св. 10 до 70,7

±2,5 мг/м3

±25 %

ПГАЭСП-Э-сероводород-

85

от 0 до 7 млн-1 включ.

св. 7 до 61 млн-1

от 0 до 10 включ.

св. 10 до 85

±2,5 мг/м3

±25 %

ПГАЭСП-Э-сероводород-

100

от 0 до 7 млн-1 включ.

св. 7 до 100 млн-1

от 0 до 10 включ.

св. 10 до 141,4

±2,5 мг/м3

±25 %

ПГАЭСП-Э-кислород

О2

от 0 до 30 %

-

±(0,2+0,04Сх)

%

-

ПГАЭСП-Э-водород

H2

от 0 до 2 %

-

±(0,2+0,04Сх)

%

-

ПГАЭСП-Э-оксид углерода

СО

от 0 до 17 млн-1 включ.

св. 17 до 103 млн-1

от 0 до 20 включ.

св. 20 до 120

±5 мг/м3

±25 %

ПГАЭСП-Э-

диоксид азота

NO2

от 0 до 1 млн-1 включ.

св. 1 до 10,5 млн-1

от 0 до 2 включ.

св. 2 до 20

±0,5 мг/м3

±25 %

ПГАЭСП-Э-диоксид серы

2

от 0 до 3,8 млн-1 включ.

св. 3,8 до 18,8 млн-1

от 0 до 10 включ.

св. 10 до 50

±2,5 мг/м3

±25 %

ПГАЭСП-Э-

аммиак-0-70

NH3

от 0 до 28 млн-1 включ.

св. 28 до 99 млн-1

от 0 до 20 включ.

св. 20 до 70

±5 мг/м3

±25 %

ПГАЭСП-Э-аммиак-0-500

от 99 до 707 млн-1

от 70 до 500

-

±25 %

ПГАЭСП-Э-хлор

C12

от 0 до 0,33 млн-1 включ.

св. 0,33 до 10 млн-1

от 0 до 1 включ.

св. 1 до 30

±0,25 мг/м3

±25 %

ПГАЭСП-Э-

хлорид водорода

НС1

от 0 до 3,3 млн-1 включ.

св. 3,3 до 30 млн-1

от 0 до 5 включ.

св. 5 до 45

±0,75 мг/м3

±25 %

Тип преобразоват еля

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Пределы основной допускаемой погрешности

объемной доли

массовой концентрации, мг/м3

абсолютной

относительн ой

ПГАЭСП-Э-фторид водорода

I IF

от 0 до 0,6 млн-1 включ.

св. 0,6 до 10 млн-1

от 0 до 0,5 включ.

св. 0,5 до 8,2

±0,12 мг/м3

±25 %

ПГАЭСП-Э-формальдегид

CH2O

от 0 до 0,4 млн-1 включ.

св. 0,4 до 10 млн-1

от 0 до 0,5 включ.

св. 0,5 до 12,5

±0,12 мг/м3

±25 %

ПГАЭСП-Э-оксид азота

NO

от 0 до 4 млн-1 включ.

св. 4 до 100 млн-1

от 0 до 5 включ.

св. 5 до 125

±1,25 мг/м3

±25 %

ПГАЭСП-Э-оксид этилена

C2H4O

от 0 до 1,6 млн-1 включ.

св. 1,6 до 100 млн-1

от 0 до 3 включ.

св. 3 до 183

±0,75 мг/м3

±25 %

ПГАЭСП-Э-несимметричн ый диметилгидраз ин

C2H8N2

от 0 до 0,12 млн-1 включ.

св. 0,12 до 0,5 млн-

1

от 0 до 0,3 включ.

св. 0,3 до 1,24

±0,075 мг/м3

±25 %

от 0 до 0,12 млн-1 включ.

св. 0,12 до 1 млн-1

от 0 до 0,3 включ.

св. 0,3 до 2,5

± 0,075 мг/м3

± 25 %

ПГАЭСП-Э-

метанол

CH3OH

от 0 до 11,2 млн-1 включ.

св. 11,2 до 100 млн-

1

от 0 до 15 включ.

св. 15 до 133

±3,75 мг/м3

±25 %

ПГАЭСП-Э-

метилмеркапт

ан

СНз

от 0 до 0,4 млн-1 включ.

св. 0,4 до 4,0 млн-1

от 0 до 0,8 включ.

св. 0,8 до 8,0

±0,2 мг/м3

±25 %

ПГАЭСП-Э-этилмеркаптан

С2Н5

от 0 до 0,4 млн-1 включ.

св. 0,4 до 3,9 млн-1

от 0 до 1,0 включ.

св. 1,0 до 10,0

±0,25 мг/м3

±25 %

ПГАЭСП-Э-цианистый водород

HCN

от 0 до 0,27 млн-1 включ.

св. 0,27 до 5 млн-1

от 0 до 0,3 включ.

св. 0,3 до 5,6

±0,07 мг/м3

±25 %

ПГАЭСП-Э-бром

ВГ2

от 0 до 0,15 млн-1 включ.

св. 0,15 до 5 млн-1

от 0 до 1 включ.

св. 1 до 33

±0,25 мг/м3

±25 %

ПГАЭСП-Э-фтор

F2

от 0 до 0,04 млн-1 включ.

св. 0,04 до 1 млн-1

от 0 до 0,03 включ.

св. 0,03 до 0,8

± 0,0075 мг/м3

± 25 %

Примечание - Сх - значение содержания определяемого компонента на входе газоанализатора, объемная доля, %

сенсоров

Тип преобразоват еля

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

объемной доли

массовой концентрации, мг/м3

абсолютной

относител ьной

ПГАЭСП-Ф-изобутилен-0-20

К4Н8

от 0 до 19,3 млн-1

от 0 до 45

±12 мг/м3

ПГАЭСП-Ф-изобутилен-0-200

от 0 до 43 млн-1 включ.

св. 43 до 172 млн-1

от 0 до 100 включ.

св. 100 до 400

±25 мг/м3

±25 %

ПГАЭСП-Ф изобутилен-0-2000

от 0 до 43 млн-1 включ.

св. 43 до 2000 млн-1

от 0 до 100 включ.

св. 100 до 4660

±25 мг/м3

±25 %

ПГАЭСП-Ф-этилен

С2Н4

от 0 до 86 млн-1 включ.

св. 86 до 171 млн-1

от 0 до 100 включ.

св. 100 до 200

±25 мг/м3

±25 %

ПГАЭСП-Ф-бензол

СбНб

от 0 до 1,5 млн-1 включ.

св. 1,5 до 9,3 млн-1

от 0 до 5 включ.

св. 5 до 30

± 1,25 мг/м3

± 25 %

ПГАЭСП-Ф-метилмеркапт ан

СНз

от 0 до 0,4 млн-1 включ.

св. 0,4 до 4,0 млн-1

от 0 до 0,8 включ.

св. 0,8 до 8,0

± 0,2 мг/м3

± 25 %

ПГАЭСП-Ф-этилмеркапта н

С2Н5

от 0 до 0,4 млн-1 включ.

св. 0,4 до 3,9 млн-1

от 0 до 1,0 включ.

св. 1,0 до 10,0

±0,25 мг/м3

±25 %

ПГАЭСП-Ф-диэтиламин

С4Н1^

от 0 до 9,8 млн-1 включ.

св. 9,8 до 50 млн-1

от 0 до 30 включ.

св. 30 до 150

±7,5 мг/м3

±25 %

ПГАЭСП-Ф-сероуглерод

СS2

от 0 до 3,1 млн-1 включ.

св. 3,1 до 15 млн-1

от 0 до 10 включ.

св. 10 до 47

±2,5 мг/м3

±25 %

ПГАЭСП-Ф-фенол

СбНбО

от 0 до 0,25 млн-1 включ.

св. 0,25 до 4 млн-1

от 0 до 1 включ.

св. 1 до 15,6

±0,25 мг/м3

±25 %

ПГАЭСП-Ф-

диметиламин

-53

C2H7N

от 0 до 2,7млн-1 включ.

св. 2,7 до 53 млн-1

от 0 до 5 включ.

св. 5 до 100

±1,25 мг/м3

±25 %

ПГАЭСП-Ф-

диметиламин

-5

C2H7N

от 0 до 0,5 млн-1 включ.

св. 0.5 до 2,7 млн-1

от 0 до 1 включ.

св. 1 до 5

±0,25 мг/м3

±25 %

ПГАЭСП-Ф-винилхлорид

C2H3C1

от 0 до 2 млн-1 включ.

св. 2 до 10 млн-1

от 0 до 5 включ.

св. 5до 26

±1,25 мг/м3

±25 %

ПГЭСПА-Ф-

нефть1)

Пары нефти2)

от 0 до 0,01 % включ.

от 0 до 300 включ.

±75 мг/м3

-

св. 0,01 до 0,07 %

св. 300 до 2100

-

±15 %

Тип преобразоват еля

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

объемной доли

массовой концентрации, мг/м3

абсолютной

относител ьной

ПГАЭСП-Ф-

бензин1)

Пары бензина неэтилиров анного2)

от 0 до 0,002 % включ.

св. 0,002 до 0,04 %

от 0 до 100 включ.

св. 100 до 1630

±25 мг/м3

±15 %

ПГАЭСП-Ф-

дизельное

топливо1)

Пары дизельного топлива2)

от 0 до 0,006 % включ.

св. 0,006 до 0,07 %

от 0 до 300 включ.

св. 300 до 3460

±75 мг/м3

±15 %

ПГАЭСП-Ф-

реактивное

топливо1)

Пары топлива для реактивны х двигате-лей2)

от 0 до 0,006 % включ.

св. 0,006 до 0,07 %

от 0 до 300 включ.

св. 300 до 3460

±75 мг/м3

±15 %

ПГАЭСП-Ф-

авиационное топливо1)

Пары авиационн ого топлива2)

от 0 до 0,006 % включ.

св. 0,006 до 0,07 %

от 0 до 300 включ.

св. 300 до 3460

±75 мг/м3

±15 %

Примечания:

  • 1) градуировка газоанализаторов исполнений ПГАЭСП-Ф осуществляется изготовителем на один из определяемых компонентов:

  • - бензин неэтилированный по ГОСТ Р 51866-2002,

  • - топливо дизельное по ГОСТ 305-2013,

  • - топливо для реактивных двигателей по ГОСТ 10227-86,

  • - бензин авиационный по ГОСТ 1012-2013;

  • 2) поверочный компонент - изобутилен (i-C4H8)

Таблица 6 - Дополнительные метрологические характеристики

Наименование характеристики

Значение

Пределы допускаемой вариации показаний, в долях от основной погрешности

пределов допускаемой

0,5

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в рабочем диапазоне температур от -40 до +50°C на каждые 10°C, в долях от пределов допускаемой основной погрешности

±0,5

Таблица 7 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры (ширина х длина х высота), мм, не более:

222х480х270

Масса, кг, не более:

24

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность, %, не более

  • - атмосферное давление, кПа

от -40 до +50

95, без конденсации

от 80 до 120

Время непрерывной работы в дежурном режиме при температуре эксплуатации +20 °С при включенных побудителях расхода и отсутствии срабатывания светозвуковой сигнализации, ч, не менее

70

Наименование характеристики

Значение

Время установления показаний, с, не более,

- для инфракрасных, термокаталитических и фотоионизационных

сенсоров

- по уровнюТ05

20

- по уровню Т09

30

- для электрохимических сенсоров

- по уровню Т09

60

Увеличение времени установления показаний:

  • - при присоединении пробоотборной трубки, с, не более

  • - при присоединении пробоотборной трубки с пробоотборным

7

зондом, с, не более

12

Время прогрева, с, не более

300

Расход газа, л/мин

1

Маркировка взрывозащиты

1Ex ib (ib) mb IIB T4 Gb Х

Средняя наработка на отказ, ч, не менее

35000

Средний срок службы, лет, не менее

10

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 8 - комплектность средства измерений

Наименование

Обозначение

Количество.

Газоанализатор переносной взрывозащищенный

ПГАЭСП ФОРПОСТ

1 шт.

Руководство по эксплуатации

ЖСКФ.413411.002 РЭ

1 экз.

Пробоотборный зонд (трубки 0,3 м и 0,4 м)

1 шт.

Пробоотборная линия № 1 (два гибких шланга по 1 метру)

1 шт.

Пробоотборная линия № 2 (два гибких шланга по 1 метру)

1 шт.

Сборка сменных фильтров

2 шт.

Магнитный держатель пробоотборного зонда

1 шт.

Сменный фильтрующий элемент SS-4F-K4140

50 шт.

Сменный фильтрующий элемент для сенсоров

20 шт.

Сетевое зарядное устройство

1 шт.

Комплект разрешительной документации Поставляется на CD-диске

Сведения и методиках (методах) измерений приведены в Руководстве по эксплуатации п. 8.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

Технические условия ЖСКФ.413411.002 ТУ «Газоанализаторы переносные взрывозащищенные ПГАЭСП ФОРПОСТ».

Правообладатель

Акционерное общество «Электронстандарт - прибор» (АО «Электронстандарт - прибор»)

ИНН 7816145170

Юридический адрес: 192286, г. Санкт-Петербург, пр. Славы, д. 40, с. 2, лит. А, помещ. 1-Н, оф. 22

Телефон: +7 (812) 3478834 / +7 (81371) 91825 Факс: +7 (81371) - 21407

E-mail: info@esp.com.ru

Сайт: www.electronstandart-pribor. com

Изготовитель

Акционерное       общество       «Электронстандарт       -       прибор»

(АО «Электронстандарт - прибор»)

ИНН 7816145170

Юридический адрес: 192286, г. Санкт-Петербург, пр. Славы, д. 40, с. 2, лит. А, помещ. 1-Н, оф. 22

Адрес места осуществления деятельности: 188301, г. Гатчина, Ленинградская обл., ул. 120-й Гатчинской дивизии

Телефон: +7 (812) 3478834 / +7 (81371) 91825

Факс: +7 (81371) - 21407

E-mail: info@esp.com.ru

Сайт: www.electronstandart-pribor. com

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. I

Адрес: 355021, Ставропольский край, г. Ставрополь, ул. Южный обход, д. 3 А

Тел.: +7 (495) 108 69 50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.313733.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» мая 2023 г. № 936

Регистрационный № 88932-23

Лист № 1

Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Нутромеры микрометрические с боковыми измерительными поверхностями

Назначение средства измерений

Нутромеры микрометрические с боковыми измерительными поверхностями (далее по и внутренних

тексту - нутромеры) предназначены для измерений диаметров линейных размеров деталей.

отверстий

Описание средства измерений

Принцип действия нутромеров основан на измерении использовании точной винтовой пары для преобразования

линейных вращательного движения микрометрического винта в поступательное движение измерительных наконечников соприкосновения с измеряемой поверхностью.

Нутромер состоит из микрометрического двухконтактным касанием к измеряемому изделию с

размеров при

до

винта, измерительных губок твердосплавными измерительными

наконечниками, стебля с нониусом или с цифровым отсчетным устройством, барабана. Подвижные элементы нутромеров фиксируются стопорными винтами. Установка на нулевой отсчет производится по концевым мерам длины с боковиками или установочному кольцу (в комплект поставки входит кольцо для нутромера с диапазонами измерений от 5 до 30 мм и от 5 до 55 мм).

К средствам измерений данного типа относятся нутромеры модификаций:

  • - НМ-Аб - с отсчетом по шкалам стебля и барабана;

  • - НМ-АбЦ - с цифровым отсчетным устройством.

Нутромеры модификации НМ-Аб с диапазоном измерений от 5 до 55 мм, двухсторонние, оснащены с 4-мя цилиндрическими измерительными поверхностями. Две из них предназначены для измерений в пределах диапазона измерений от 5 до 30 мм, две другие -от 30 до 55 мм.

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

наносится на скобу или барабан нутромера краской или лазерной

Товарный знак маркировкой и на титульный лист паспорта нутромера типографским методом.

Заводской номер нутромера в формате цифрового обозначения наносится на скобу или барабан нутромера краской или лазерной маркировкой в местах, указанных на рисунке 11.

Пломбирование нутромеров от несанкционированного доступа не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид нутромеров указан на рисунках 1-10.

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Рисунок 1 - Общий вид нутромеров модификации НМ-Аб

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Рисунок 2 - Общий вид нутромеров модификации НМ-Аб

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Рисунок 3 - Общий вид нутромеров модификации НМ-Аб

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Рисунок 4 - Общий вид нутромеров модификации НМ-Аб

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Рисунок 5 - Общий вид нутромеров модификации НМ-Аб двустороннего (сторона 1 с диапазоном измерений от 5 до 30 мм)

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Рисунок 6 - Общий вид нутромеров модификации НМ-Аб двустороннего (сторона 2 с диапазоном измерений от 30 до 55 мм)

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Рисунок 7 - Общий вид нутромеров модификации НМ-АбЦ

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Рисунок 8 - Общий вид нутромеров модификации НМ-АбЦ

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Рисунок 9 - Общий вид нутромеров модификации НМ-АбЦ

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Рисунок 10 - Общий вид нутромеров модификации НМ-АбЦ

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Место нанесения заводского номера

Рисунок 11 - Места нанесения заводских номеров

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики нутромеров модификации НМ-Аб

Модификация

Диапазон измерений нутромера, мм

Значение отсчета по шкалам стебля и барабана, мм

Шаг микрометрического винта, мм

Пределы до абсолютной пог

пускаемой

решности, мкм

Исполнение 1

Исполнение 2

НМ-Аб

от 5 до 30

0,01

0,5; 2,0

±3

±5

от 25 до 50

±3

±5

от 50 до 75

±4

±6

от 75 до 100

±4

±6

от 100 до 125

±5

±7

от 125 до 150

±5

±7

от 150 до 175

±5

±8

от 175 до 200

±5

±8

от 200 до 225

±6

±9

от 225 до 250

±6

±9

от 250 до 275

±7

±10

от 275 до 300

±7

±10

от 5 до 55

±5

±7

Таблица 2 - Метрологические . характеристики . нутромеров модификации НМ-АбЦ

Модификация

Диапазон измерений нутромера, мм

Шаг дискретности цифрового отсчетного устройства, мм

Шаг микрометрического винта, мм

Пределы допускаемой абсолютной погрешности, мкм

Исполнение 1

Исполнение 2

НМ-АбЦ

от 5 до 30

0,001

0,5; 2,0

±3

±5

от 25 до 50

±3

±5

от 50 до 75

±4

±6

от 75 до 100

±4

±6

от 100 до 125

±5

±7

от 125 до 150

±5

±7

от 150 до 175

±5

±8

от 175 до 200

±5

±8

от 200 до 225

±6

±9

от 225 до 250

±6

±9

от 250 до 275

±7

±10

от 275 до 300

±7

±10

Таблица 3 - Номинальные диаметры и допускаемые отклонения диаметров установочных колец от номинальных

Диапазон измерений нутромера, мм

Номинальные диаметры установочных колец, мм

Допускаемые отклонения диаметров установочных колец от номинальных, мкм

от 5 до 30

5,000±0,020

±1,5

от 25 до 50

25,000±0,020

от 5 до 55

30,000±0,020

Таблицы 4 - Габаритные размеры и масса

Модификация

Диапазон измерений нутромера, мм

Габаритные размеры, мм, не более (Длина х Ширина х Высота)

Масса, кг, не более

НМ-Аб

от 5 до 30

125 х 46 х 18

0,146

от 25 до 50

125 х 42 х 18

0,152

от 50 до 75

150 х 42 х 18

0,172

от 75 до 100

175 х 42 х 20

0,195

от 100 до 125

200 х 42 х 20

0,215

от 125 до 150

225 х 42 х 20

0,235

от 150 до 175

250 х 42 х 20

0,255

от 175 до 200

275 х 42 х 20

0,275

от 200 до 225

300 х 42 х 20

0,300

от 225 до 250

325 х 42 х 20

0,325

от 250 до 275

350 х 42 х 20

0,350

от 275 до 300

375 х 42 х 20

0,376

от 5 до 55

145 х 52 х 24

0,220

НМ-АбЦ

от 5 до 30

175 х 76 х 30

0,324

от 25 до 50

175 х 76 х 30

0,330

от 50 до 75

200 х 76 х 30

0,310

от 75 до 100

225 х 76 х 30

0,330

от 100 до 125

250 х 76 х 30

0,346

от 125 до 150

275 х 76 х 30

0,363

от 150 до 175

300 х 76 х 30

0,381

от 175 до 200

325 х 76 х 30

0,404

от 200 до 225

350 х 76 х 30

0,424

от 225 до 250

375 х 76 х 30

0,445

от 250 до 275

400 х 76 х 30

0,467

от 275 до 300

425 х 76 х 30

0,490

Таблица 5 - Условия эксплуатации

Наименование характеристики

Значение

Условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха при температуре +25 °С, %, не более

От +15 до +25

80

Знак утверждения типа наносится на титульный лист паспорта типографским методом.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Комплектность

Нутромер

-

1 шт.

Элемент питания (для нутромеров модификации НМ-АбЦ)

-

1 шт.

Установочное кольцо (для нутромеров с диапазонами измерений от 5 до 30 мм и от 5 до 55 мм)

-

1 шт.

Установочное кольцо (для нутромеров с диапазонами измерений от 25 до 50 мм)

-

1 шт.*

Ключ для нутромеров модификации НМ-Аб

-

1 шт.

Футляр

-

1 шт.

Паспорт

-

1 экз.

Примечание:

* - по дополнительному заказу

Сведения о методиках (методах) измерений

приведены в разделе 7 «Заметки по эксплуатации и хранению» паспорта нутромеров.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г № 2840;

ТУ 3934-003-26749600-2022 «Нутромеры микрометрические с боковыми измерительными поверхностями. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Измерительный инструмент»

(ООО «Измерительный инструмент»)

ИНН 6313554537

Юридический адрес: 443081, Самарская обл., г.о. Самара, вн. р-н Советский, г. Самара, ул. Советской армии, д. 185, оф. 16

Тел: +7 (905) 035-65-75

E-mail: sales@gctools.ru

Изготовитель

Общество с ограниченной ответственностью «Измерительный инструмент»

(ООО «Измерительный инструмент»)

ИНН 6313554537

Адрес: 443081, Самарская обл., г.о. Самара, вн. р-н Советский, г. Самара, ул. Советской армии, д.185, оф. 16

Почтовый адрес: 443081, Самарская обл., г. Самара, ул. Советской армии, д.185А, кв. 308

Тел: +7 (905) 035-65-75

E-mail: sales@gctools.ru

Испытательный центр

Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)

Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская,

д. 20А, эт./помещ./ком. мансарда/ХША/ЗЗБ

Тел.: +7 (495) 822-18-08

Web-сайт: www.mcsevr.ru, E-mail: info@mcsevr.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314382.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» мая 2023 г. № 936

Лист № 1

Всего листов 4

Регистрационный № 88933-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления ДД

Назначение средства измерений

Датчики давления ДД (далее по тексту - датчики) предназначены для измерений абсолютного давления.

Описание средства измерений

Конструктивно датчик выполнен в виде единого цельного блока с встроенным в корпус чувствительным элементом. На одной из боковых стенок корпуса датчика располагаются разъёмы X4, X3 для подключения датчика и клемма заземления. Конструкция датчика обеспечивает его работоспособность в любом стационарном положении.

Корпус датчика изготавливается из алюминиевого сплава графитово-черного цвета.

Принцип действия датчиков основан на использовании пьезорезистивного кремниевого датчика давления. Давление вызывает деформацию керамической мембраны, на которую нанесена пьезорезистивная структура, меняющая своё сопротивление. Изменение сопротивления преобразуется в аналоговое напряжение. Полученное аналоговое напряжение преобразуется с помощью электрической схемы датчиков в цифровой сигнал интерфейса ModBus RTU.

Защита от несанкционированного вмешательства осуществляется путем нанесения пломбы в виде наклейки на боковые стенки корпуса.

Заводской номер указывается на боковой стенке корпуса датчика в виде наклейки в цифровом формате.

Нанесение знака поверки на датчик не предусмотрено.

Общий вид датчика представлен на рисунке 1. Место пломбировки и нанесения заводского номера представлено на рисунке 2.

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Рисунок 1 - Общий вид датчика давления ДД

Место для нанесения пломбы в виде наклейки

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Рисунок 2 - Место нанесения пломбировки и заводского номера датчика

Программное обеспечение

Датчик имеет программное обеспечение (далее - ПО), которое является неотъемлемой частью датчика. ПО выполняет функции сбора, обработки и отображения результатов измерений. Метрологически значимым является встроенное ПО датчика. Влияние встроенного ПО датчика учтено при нормировании метрологических характеристик.

Уровень защиты ПО от преднамеренных или непреднамеренных изменений «средний» в соответствии с Рекомендацией Р 50.2.077-2014».

Таблица 1 - Идентификационные данные программного , обеспечения

Идентификационные данные (признаки)

Значение

Тип ПО

встроенное

автономное

Идентификационное наименование ПО

-

ПО «Тест датчиков»

Номер версии (идентификационный номер) ПО, не ниже

02

1.02

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений абсолютного давления, кПа

от 80 до 120

Пределы   допускаемой   относительной   погрешности

измерений абсолютного давления, %

± 2,5

Нормальные условия измерений:

  • - температура окружающей среды, °С

  • - влажность окружающей среды, %

от 0 до + 50

от 45 до 80

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение постоянного тока, В;

28 +_6

- потребляемый постоянный ток, мА, не боле

50

Габаритные размеры, мм, не более

- длина

72

- ширина

53

- высота

40

Масса, кг, не более

0,4

Условия эксплуатации:

- температура окружающей среды, °С

от - 5 до + 55

- относительная влажность, %

от 30 до 98

Средняя наработка до отказа, ч

100000

Срок службы, лет, не менее

7

Знак утверждения типа наносится

типографским способом на титульный лист паспорта датчика.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Кол-

во

Примечание

Датчик давления ДД

ИСУЯ.406231.001

1 шт.

Паспорт

ИСУЯ.406231.001 ПС

1 экз.

Программа «Тест датчиков», включающая:

75.45314.00997- 01

1 шт.

На CD

Программа «Тест датчиков». Руководство оператора

75.45314.00997- 01 34 01

Программа «Тест датчиков». Формуляр

75.45314.00997-01 30 01

1 экз.

Комплект для поверки: жгут

ИСУЯ.685621.507 - 01

1 шт.

Методика поверки

-

1 экз.

Сведения о методиках (методах) измерений

приведены в пункте 1.4 ИСУЯ.406231.001 ПС. Паспорт.

Нормативные и технические документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10-1 - 1407 Па, утвержденная приказом Росстандарта от 6 декабря 2019 г. № 2900;

Технические условия. ИСУЯ.406231.001 ТУ Датчик давления ДД.

Правообладатель

Акционерное общество «Научно-производственное объединение «Прибор»

(АО «НПО «Прибор»)

ИНН 7801152343

Юридический адрес: 199034, г. Санкт-Петербург, 17-я линия В.О., д. 4-6

Телефон: (812) 323-24-57: 321-75-07

Web-сайт: www.npo-pribor.ru

E-mail: info@npo-pribor.ru

Изготовитель

Акционерное общество «Научно-производственное объединение «Прибор» (АО «НПО «Прибор»)

ИНН 7801152343

Адрес: 199034, г. Санкт-Петербург, 17-я линия В.О., д. 4-6, лит. В, оф. Т-301 Телефон: (812) 323-24-57: 321-75-07

Web-сайт: www.npo-pribor.ru

E-mail: info@npo-pribor.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, Санкт-Петербург, Московский пр., д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14.

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» мая 2023 г. № 936

Лист № 1

Всего листов 3

Регистрационный № 88934-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Вискозиметры стеклянные капиллярные эталонные

Назначение средства измерений

Вискозиметры стеклянные капиллярные эталонные (далее - вискозиметры) предназначены для измерений кинематической вязкости жидкостей в лабораторных условиях.

Описание средства измерений

Принцип действия основан на измерении времени истечения определенного объема исследуемой жидкости через капилляр вискозиметра под действием собственного веса и при постоянном контроле температуры.

Вискозиметры состоят из трех соединенных между собой стеклянных трубок, в одной из которых расположен капилляр и измерительный резервуар, ограниченный двумя кольцевыми рисками.

Вискозиметры представляют собой {/-образную стеклянную трубку.

Вискозиметры изготавливают из химически стойкого лабораторного стекла. На широкой трубке каждого вискозиметра указывают заводской номер и год выпуска. Вискозиметры маркируют путем нанесения на сферической поверхности измерительного резервуара его номинального значения объема, а также меток, определяющих измерительный резервуар вискозиметра.

К вискозиметрам данного типа относятся вискозиметры стеклянные капиллярные эталонные с заводскими номерами 870203, 470272, 850111, 780421, 850104, 810701, 020306, 040307, 9, 861229, 320272, 870412, 010320. Заводской номер в цифровом формате наносится на широкую трубку вискозиметра методом ультразвуковой гравировки.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид вискозиметров представлен на рисунке 1.

Пломбирование вискозиметра не предусмотрено.

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Рисунок 1 - Общий вид вискозиметра

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики вискозиметров

Заводской номер вискозиметра

Номинальное значение постоянной Смм22

Диапазон измерений вязкости, мм2

Пределы допускаемой относительной погрешности определения постоянных вискозиметров, %

Отклонение постоянной вискозиметра от номинального значения, %, не более

850111

0,0017

от 0,4 до 3,4

780421,

870203

0,005

от 1 до 10

850104,

470272

0,017

от 3,4 до 34,0

± (0,0109Тп(С) + 0,1214)*, где С - номинальное

040307,

861229

0,05

от 10 до 100

± 30

010320

0,17

от 34 до 340

значение постоянной вискозиметра, мм22

9

0,4

от 80 до 800

810701

0,5

от 100 до 1000

020306,

320272

5,5

от 1000 до 10000

870412

17,0

от 3400 до 34000

* не более 0,2 %

Таблица 2 - Основные технические характеристики вискозиметров

Наименование характеристики

Значение

Условия эксплуатации вискозиметров:

- температура окружающего воздуха, °С

от 18 до 22

- относительная влажность воздуха, %

от 30 до 80

- атмосферное давление, кПа

от 84,0 до 106,7

Габаритные размеры (ДхШ), мм, не более

55 х 610

Масса, кг, не более

0,2

Средний срок службы, лет

25

Наработка до отказа, ч, не менее

48000

Знак утверждения типа наносится

на титульный лист руководства по эксплуатации Хд 2.842.001 РЭ типографическим способом.

Комплектность средства измерений

Таблица 3 - Комплектность вискозиметров

Наименование

Обозначение

Количество

Вискозиметр стеклянный капиллярный эталонный

заводские номера 870203, 470272, 850111, 780421, 850104, 810701, 020306, 040307, 9, 861229, 320272, 870412, 010320

13 шт.

Футляр для вискозиметров

-

4 шт.

Руководство по эксплуатации

Хд 2.842.001 РЭ

1 экз.

Сведения о методиках (методах) измерений

приведены в п. 11 «Порядок работы» руководства по эксплуатации Хд 2.842.001 РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Росстандарта от 5 ноября 2019 г. № 2622;

Технические условия Хд 2.842.001 ТУ

Правообладатель

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Изготовитель

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» мая 2023 г. № 936

Лист № 1 Регистрационный № 88935-23 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплекты измерительные К540

Назначение средства измерений

Комплекты измерительные К540 (далее - комплекты) предназначены для измерений силы тока, напряжения и мощности в однофазных, трёхфазных, трёхпроводных и четырёхпроводных цепях переменного тока при равномерной и неравномерной нагрузках фаз.

Описание средства измерений

Комплект представляет собой переносной прибор, выполненный в виде моноблока в металлическом корпусе, окрашенного в черный цвет. На лицевой панели расположены разъёмы для подключения, дисплей и функциональные клавиши. Лицевая панель закрывается крышкой, к которой прикреплена сумка с принадлежностями и документацией.

Принцип действия основан на измерении силы тока и напряжения переменного тока с последующим аналого-цифровым преобразованием измеренных значений и выводом результатов измерений на ЖК-дисплей. Основываясь на данных, полученных в результате измерений силы тока и напряжения переменного тока, путём суммирования произведений их мгновенных значений, рассчитывается активная мощность. Измеренные значения напряжения, силы тока и активной мощности отображаются на жидкокристаллическом дисплее по трём фазам одновременно.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на шильдик, наклеиваемый на корпус комплекта, методом ударно-точечной маркировки и имеет цифровое обозначение.

Общий вид комплекта К540 представлен на рисунке 1. Место пломбирования от несанкционированного доступа, место нанесения знака утверждения типа и заводского номера представлено на рисунке 2.

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Рисунок 1 - Общий вид комплекта К540

Место пломбирования от несанкционированного доступа

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Место нанесения заводского номера

Рисунок 2 - Место пломбирования от несанкционированного доступа, место нанесения знака утверждения типа и заводского номера

Программное обеспечение

Комплект имеет встроенное программное обеспечение (ПО). Встроенное ПО реализовано аппаратно и является метрологически значимым.

Встроенное ПО может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических средств.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационные данные внутреннего программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Номер версии (идентификационный номер ПО)

K540.omf не ниже 1.11

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Рабочая область частот комплекта, Гц

от 45 до 450

Диапазон измерения напряжения переменного тока в рабочей области частот, В

от 3,0 до 600

Пределы допускаемой относительной погрешности измерения напряжения переменного тока в рабочей области частот, %

±(0,5 + 0,05<600 / и - 1))

Диапазон непосредственного измерения силы переменного тока в рабочей области частот, А

от 0,1 до 100

Пределы допускаемой относительной погрешности измерений силы переменного тока в рабочей области частот в диапазоне от 0,1 до 10,0 А, %

±(0,5 + 0,2-(10 / i - 1))

Пределы допускаемой относительной погрешности измерений силы переменного тока в рабочей области частот в диапазоне свыше 10,0 до 100,0 А, %

±(0,5 + 0,05-(100 / i - 1))

Диапазон измерения активной мощности при непосредственном измерении силы тока, кВт

от 0,10 до 60

Пределы допускаемой относительной погрешности измерения активной мощности при непосредственном измерении силы тока, %

±(1,0 + 0,1-(60 / p - 1))

Примечание:

u - величина измеряемого напряжения, В; i - величина измеряемой силы тока, А;

p - величина измеряемой мощности, кВт.

Таблица 3 - Основные технические характеристики

Габаритные размеры блока управления, мм

420x250x150

Масса комплекта (без зарядного устройства), кг, не более

6,0

Знак утверждения типа

наносят на лицевую панель комплекта К540 методом трафаретной печати и на титульный лист паспорта типографским способом.

Лист № 4 Всего листов 5 Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Комплект измерительный К540

ПКАВ.422168.021.00

1 шт.

Аккумуляторы типоразмера AA (установлены в прибор)

-

8 шт.

Зарядное устройство

-

1 шт.

Паспорт

ПКАВ.422168.021 ПС

1 экз.

Сведения о методиках (методах) измерений приведены в п.4 технических условий ТУ 4221-021-22378101-2022.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2^ 109 Гц»;

Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ТУ 4221-021-22378101-2022 Комплекты измерительные К540. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Приборостроительная компания

«Высоковольтные технологии» (ООО «ПК «Высоковольтные технологии»)

ИНН 3444208246

Адрес: 400120, г. Волгоград, ул. им. милиционера Буханцева, д. 44/1

Телефон: +7(8442) 52-52-08

Web-сайт: www.pkvt-engineering.ru

E-mail: sbit@pkvt-engineering.ru

Изготовитель

Общество с ограниченной ответственностью «Приборостроительная компания

«Высоковольтные технологии» (ООО «ПК «Высоковольтные технологии»)

ИНН 3444208246

Адрес: 400120, г. Волгоград, ул. им. милиционера Буханцева, д. 44/1

Телефон: +7(8442) 52-52-08

Web-сайт: www.pkvt-engineering.ru

E-mail: sbit@pkvt-engineering.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11

Факс: +7 (499) 124-99-96

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» мая 2023 г. № 936

Лист № 1 Регистрационный № 88936-23 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «БГК»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «БГК» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, трёхуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

  • 1- й уровень - измерительно-информационные комплексы (далее - ИИК), которые включают в себя трансформаторы тока (далее - ТТ), трансформатор напряжения (далее - ТН) и счетчик активной и реактивной электроэнергии (далее - счетчик), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3, 4.

  • 2- й уровень - измерительно-вычислительный комплекс электроустановки (далее - ИВКЭ), включающий в себя устройство сбора и передачи данных (далее - УСПД) типа СИКОН С70, каналообразующую аппаратуру.

  • 3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер сбора и базы данных АИИС КУЭ, устройство синхронизации времени (далее - УСВ) типа УСВ-2, локально-вычислительную сеть, программное обеспечение (ПО) «Пирамида 2000», автоматизированные рабочие места, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, технические средства для обеспечения локальной вычислительной сети (ЛВС) и разграничения доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчика поступает на входы УСПД, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации, ее накопление и передача накопленных данных на верхний уровень системы, а также отображение информации по подключенным к УСПД устройствам. УСПД с периодичностью опроса не реже 1 раза в сутки опрашивает счетчики электроэнергии и считывает с них тридцатиминутный профиль мощности для каждого канала учета и журналы событий.

На верхнем - третьем уровне системы выполняется дальнейшая обработка измерительной информации, в частности, формирование и хранение поступающей информации, оформление отчетных документов. ИВК АИИС КУЭ раз в сутки формирует отчеты в формате XML, подписывает электронной цифровой подписью (ЭЦП) и отправляет по выделенному каналу связи сети Интернет в АО «АТС», региональному филиалу АО «СО ЕЭС» и всем заинтересованным субъектам оптового рынка электроэнергии и мощности (ОРЭМ).

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая охватывает уровень ИИК, ИВКЭ и ИВК. В состав СОЕВ входит УСВ, синхронизирующее собственную шкалу времени со шкалой всемирного координированного времени UTC(SU) по сигналам навигационных систем ГЛОНАСС. ИВК АИИС КУЭ, периодически с установленным интервалом проверки текущего времени, сравнивает собственную шкалу времени со шкалой времени УСВ и, при расхождении ±1 с и более, ИВК производит синхронизацию собственной шкалы времени со шкалой времени УСВ.

Сравнение шкалы времени УСПД со шкалой времени ИВК осуществляется во время сеанса связи, но не реже 1 раза в сутки. Синхронизация шкалы времени УСПД производится независимо от величины расхождения со шкалой времени ИВК.

Сравнение шкалы времени счетчика со шкалой времени УСПД осуществляется 1 раз в час.

При обнаружении расхождения шкалы времени счетчика со шкалой времени УСПД равного ±2 с и более, выполняется синхронизация шкалы времени счетчика, но не чаще одного раза в сутки.

Сравнение шкалы времени счетчика электроэнергии происходит по заданному расписанию, но не реже одного раза в сутки. При расхождении шкалы времени счетчика электроэнергии со шкалой времени ИВК на величину более чем ±1 с, выполняется синхронизация шкалы времени счетчика.

Журналы событий счетчика электрической энергии, УСПД, ИВК отражают: факты коррекции времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Маркировка заводского номера и даты выпуска АИИС КУЭ наносится на этикетку, расположенную на корпусе сервера ИВК, типографическим способом. Дополнительно заводской номер указывается в паспорте-формуляре. Формат, способ и места нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (далее - ИК) АИИС КУЭ приведены в паспорте-формуляре на АИИС КУЭ.

Заводской номер АИИС КУЭ: 127.

Нанесение знака поверки на АИИС КУЭ не предусмотрено.

Программное обеспечение

В АИИС КУЭ используется ПО «Пирамида 2000», в состав которого входят модули, указанные в таблице 1. ПО Пирамида 2000 обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «Пирамида 2000».

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

CalcClients.dll

Номер версии (идентификационный номер) ПО

1.0.0.0

Цифровой идентификатор ПО (MD5)

e55712d0b1b219065d63da949114dae4

Идентификационное наименование ПО

CalcLeakage.dll

Номер версии (идентификационный номер) ПО

1.0.0.0

Цифровой идентификатор ПО (MD5)

b1959ff70be1eb17c83f7b0f6d4a132f

Идентификационное наименование ПО

CalcLosses.dll

Номер версии (идентификационный номер) ПО

1.0.0.0

Цифровой идентификатор ПО (MD5)

d79874d10fc2b156a0fdc27e 1ca480ac

Идентификационное наименование ПО

Metrology.dll

Номер версии (идентификационный номер) ПО

1.0.0.0

Цифровой идентификатор ПО (MD5)

52e28d7b608799bb3ccea41b548d2c83

Идентификационное наименование ПО

ParseBin.dll

Номер версии (идентификационный номер) ПО

1.0.0.0

Цифровой идентификатор ПО (MD5)

6f557f885b737261328cd77805bd1ba7

Идентификационное наименование ПО

ParseIEC.dll

Номер версии (идентификационный номер) ПО

1.0.0.0

Цифровой идентификатор ПО (MD5)

48e73a9283d1e66494521f63d00b0d9f

Идентификационное наименование ПО

ParseModbus.dll

Номер версии (идентификационный номер) ПО

1.0.0.0

Цифровой идентификатор ПО (MD5)

c391d64271acf4055bb2a4d3fe1f8f48

Идентификационное наименование ПО

ParsePiramida.dll

Номер версии (идентификационный номер) ПО

1.0.0.0

Цифровой идентификатор ПО (MD5)

ecf532935ca1a3fd3215049af1fd979f

Идентификационное наименование ПО

SynchroNSI.dll

Номер версии (идентификационный номер) ПО

1.0.0.0

Цифровой идентификатор ПО (MD5)

530d9b0126f7cdc23 ecd814c4eb7ca09

Идентификационное наименование ПО

VerifyTime.dll

Номер версии (идентификационный номер) ПО

1.0.0.0

Цифровой идентификатор ПО (MD5)

1ea5429b261fb0e2884f5b356a1d1e75

ПО «Пирамида 2000» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 3.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблицах 2, 3, соответственно.

Таблица 2 - Состав ИК АИИС КУЭ

Номер ИК

Наименование

ИК

Измерительные компоненты

ТТ

ТН

Счётчик

УСПД/ УСВ/ Сервер ИВК

1

Салаватская

ТЭЦ, С9Т, ввод 6 кВ С9Т

ТШЛ

Кл. т. 0,5S

Ктт 8000/5 Рег. № 64182-16

НТМИ-6

Кл. т. 0,5

Ктн 6000/100

Рег. № 380-49

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5 Рег. № 36697-17

СИКОН С70

Рег. № 28822-05/ УСВ-2,

рег. № 41681-10/ Lenovo System x3650 M5

Примечания

  • 1 Допускается замена ТТ, ТН и счетчика на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2 при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик.

  • 2 Допускается замена УСПД и УСВ на аналогичные утвержденных типов.

  • 3 Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

  • 4 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

  • 5 Допускается изменение наименования ИК, без изменения объекта измерений.

  • 6 Допускается уменьшение количества ИК.

Таблица 3 - Основные метрологические характеристики ИК АИ

ИИС КУЭ.

Номер ИК

Вид

электроэнергии

Границы основной погрешности, (±6) %

Границы погрешности в рабочих условиях, (±6) %

Пределы допускаемых смещений шкалы времени СОЕВ АИИС КУЭ относительно национальной шкалы времени UTC(SU) (±Д), с

1

активная

реактивная

±1,1

±2,7

±3,0

±4,7

±5

Примечания

  • 1 Характеристики ИК даны для измерений электроэнергии (получасовая).

  • 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р=0,95.

  • 3 Погрешность в рабочих условиях указана для cos9 = 0,8 инд 1=0,02-1ном и температуры окружающего воздуха в месте расположения счетчиков электроэнергии для ИК № 1 от +5 до +35 °С.

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 4.

Таблица 4 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики

Значение

Количество измерительных каналов

1

Нормальные условия: параметры сети:

- напряжение, % от Ином

от 99 до 101

- ток, % от 1ном

от 100 до 120

- частота, Гц

от 49,85 до 50,15

- коэффициент мощности cos9

0,9

- температура окружающей среды, оС

от +21 до +25

Условия эксплуатации: параметры сети:

- напряжение, % от Ином

от 90 до 110

- ток, % от 1ном

от 5 до 120

- коэффициент мощности cos9

от 0,5 инд до 0,8 емк

- частота, Гц

от 49,6 до 50,4

- температура окружающей среды для ТТ и ТН, оС

от -60 до +60

- температура окружающей среды в месте расположения

счетчика, оС

от -40 до +60

- температура окружающей среды в месте расположения УСПД, оС

от +15 до +25

- температура окружающей среды в месте расположения сервера, оС

от +10 до +30

Надежность применяемых в АИИС КУЭ компонентов: Счетчик:

- среднее время наработки на отказ, ч, не менее:

220000

- среднее время восстановления работоспособности, ч

2

УСПД:

- среднее время наработки на отказ не менее, ч

70000

- среднее время восстановления работоспособности, ч

2

Сервер:

- среднее время наработки на отказ, ч, не менее

70000

- среднее время восстановления работоспособности, ч

1

УСВ:

- среднее время наработки на отказ, ч, не менее:

35000

- среднее время восстановления работоспособности, ч

2

Глубина хранения информации Счетчик:

- тридцатиминутный профиль нагрузки в двух направлениях,

114

сутки, не менее

45

  • - при отключении питания, лет, не менее

УСПД:

  • - суточные данные о тридцатиминутных приращениях

электропотребления по каждому каналу и электропотребление за месяц по

45

каждому каналу, суток, не менее

- сохранение информации при отключении питания, лет, не менее

10

Сервер:

- хранение результатов измерений и информации состояний

средств измерений, лет, не менее

3,5

Надежность системных решений:

  • -   защита от кратковременных сбоев питания сервера и УСПД с помощью источника бесперебойного питания;

  • -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

  • - журнал счетчика:

  • - факты связи со счетчиком, приведшие к каким-либо изменениям данных и конфигурации;

  • - факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство;

  • - формирование обобщенного события (или по каждому факту) по результатам автоматической самодиагностики;

  • - отсутствие напряжения по каждой фазе с фиксацией времени пропадания и восстановления напряжения;

  • - перерывы питания счетчика с фиксацией времени пропадания и восстановления.

  • - журнал УСПД:

  • - ввода расчетных коэффициентов измерительных каналов (коэффициентов трансформации измерительных трансформаторов тока и напряжения);

  • - попыток несанкционированного доступа;

  • - связей с ИВКЭ, приведших к каким-либо изменениям данных;

  • - перезапусков ИВКЭ;

  • - фактов корректировки времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство;

  • - результатов самодиагностики;

  • - отключения питания.

  • - журнал сервера АИИС КУЭ:

  • - изменение значений результатов измерений;

  • - изменение коэффициентов измерительных трансформаторов тока и напряжения;

  • - факт и величина синхронизации (коррекции) времени;

  • - пропадание питания;

  • - замена счетчика;

  • - полученные с уровня ИВКЭ «Журналы событий» ИВКЭ и ИИК.

Защищённость применяемых компонентов:

  • - механическая защита от несанкционированного доступа и пломбирование:

  • - счетчика;

  • - промежуточных клеммников вторичных цепей напряжения;

  • - испытательной коробки;

  • - УСПД;

  • - сервера;

  • -  защита на программном уровне информации при хранении, передаче, параметрировании:

  • - счетчика;

  • - УСПД;

  • - сервера.

Возможность коррекции времени в:

  • - счетчиках (функция автоматизирована);

  • - УСПД (функция автоматизирована);

  • - ИВК (функция автоматизирована).

Возможность сбора информации:

  • - о результатах измерений (функция автоматизирована).

Цикличность:

  • - измерений 30 мин (функция автоматизирована);

  • - сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки АИИС КУЭ входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование

Обозначение

Количество, шт./экз.

Трансформатор тока

ТШЛ

3

Трансформатор напряжения

НТМИ-6

1

Счётчик электрической энергии многофункциональный

СЭТ-4ТМ.03М

1

Устройство сбора и передачи данных

СИКОН С70

1

Устройство синхронизации времени

УСВ-2

1

Программное обеспечение

«Пирамида 2000»

1

Сервер ИВК

Lenovo System x3650 M5

1

Методика поверки

-

1

Паспорт-Формуляр

77148049.422222.177-ПФ

1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «БГК», аттестованном ООО «Спецэнергопроект», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312236 от 20.07.2017.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 34.601-90 «Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 ГСИ. «Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Общество с ограниченной ответственностью «Башкирская генерирующая компания» (ООО «БГК»)

ИНН 0277077282

Адрес: 450059, Республика Башкортостан, г. Уфа, ул. Р. Зорге, д. 3 Телефон: +7 (347) 222-86-25

E-mail: office@bgkrb.ru

Изготовитель

Общество с ограниченной ответственностью «Башкирская генерирующая компания» (ООО «БГК»)

ИНН 0277077282

Адрес: 450059, Республика Башкортостан, г. Уфа, ул. Р. Зорге, д. 3 Телефон: +7 (347) 222-86-25

E-mail: office@bgkrb.ru

Испытательный центр

Общество с ограниченной ответственностью «Спецэнергопроект» (ООО «Спецэнергопроект»)

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, эт. 4, помещ. I, ком. 6, 7 Телефон: +7 (495) 410-28-81

E-mail: info@sepenergo.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312429.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» мая 2023 г. № 936

Лист № 1 Регистрационный № 88937-23 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы   автоматизированные   контроля напряженно-деформированного

состояния защитной оболочки с датчиками перемещений (прогибов) стенки защитной оболочки (АСК НДС ДП)

Назначение средства измерений

Системы автоматизированные контроля напряженно-деформированного состояния защитной оболочки с датчиками перемещений (прогибов) стенки защитной оболочки (АСК НДС ДП) ДАКЖ.402218.001 (далее по тексту - АСК НДС ДП) предназначены для измерений температуры и перемещений.

Описание средства измерений

В состав АСК НДС ДП входят рабочая станция ДАКЖ.466429.001, включающая компьютер с установленным программным обеспечением, блоков датчиков (от 4 до 35 точек измерений), состоящих из трёх датчиков перемещения, одного датчика температуры, мишени и коммутационной коробки, кабелей для связи точек измерений с рабочей станцией ДАКЖ.466429.001.

Принцип работы АСК НДС ДП основан на опросе точек измерений, регистрации значений измерений датчиков перемещения и температуры каждой точки измерения, сборе, обработке информации и выдаче её на экран монитора в реальном режиме времени.

По запросу рабочей станции данные могут передаваться в базу данных рабочей станции по интерфейсу RS-485.

АСК НДС ДП относятся к измерительным системам ИС-2 в соответствии с ГОСТ Р 8.596-2002.

Общий вид АСК НДС ДП представлена на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Маркировка АСК НДС ДП и его составных частей, включая заводской номер, состоящий из арабских цифр, наносится на таблички, методом лазерной гравировки, устанавливаемые в левой верхней части шкафа АСК НДС ДП, на лицевой поверхности в левой верхней части коробки коммутационной и на нижней поверхности блока датчиков согласно рисункам 1, 2 и 3.

Место нанесения заводского номера и даты изготовления

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Рисунок 1 - Общий вид и маркировка АСК НДС ДП (шкаф)

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Рисунок 2 -Коробка коммутационная

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Рисунок 3 - Блок датчиков (БД)

Программное обеспечение

Программное обеспечение (ПО) включаюет: ОС Astra Linux Special Edition, сервер ввода-вывода (OPC-сервер Modbus), OpenSCADA, СУБД «PostgreSQL», Libere Office, Kaspersky Anti-Virus. Программный продукт Astra Linux Special Edition и прикладное программное обеспечение (ППО) АСК НДС ДП "Спектр V".

Для работы с БД используется язык запросов SQL.

Для разработки пользовательских интерфейсов и средств генерации отчётов используется OpenSCADA.

Идентификационные данные метрологически значимого программного обеспечения ППО АСК НДС ДП "Спектр V" приведены в таблице 1.

Уровень защиты ППО АСК НДС ДП "Спектр V" «низкий» в соответствии с

Р 50.2.077-2014.

Таблица 1

Идентиф

шкационные данные (признаки)

Значение

Идентиф

шкационное наименование ПО

Д17П.00268-01

Номер версии (идентификационный номер)

1.0.0.0

Цифровой идентификатор ПО

CRC MD5 684991c6c839c858907068f6d31d2f55

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон   измерений   перемещений   (прогиба)   относительно

измерительной базы, мм

Хном ± 20

Абсолютная погрешность измерения перемещения для Р = 0,95, мм

± 0,15

Диапазон измерений температуры, °С

от 0 до +70

Абсолютная погрешность измерения температуры для Р = 0,95 в диапазоне:

  • - от 0 °С до +60 °С;

  • - от +60 °С до +70 °С.

± 0,5

± 1

Примечание - Хном - расстояние от установленного датчика перемещения (прогиба) до объекта измерений, принимаемое в дальнейшем за точку измерений, соответствующую перемещению 0 мм.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Режим работы

круглосуточный, сменный

Количество точек измерения, шт.

от 4 до 35

Минимальное время опроса каналов измерения перемещений одной информационной линии, с

1

Потребляемая мощность, кВт, не более

2

П Продолжение таблицы 3

Наименование характеристики

Значение

Работоспособность АСК НДС ДП при исчезновении внешнего питания, мин, не менее

10

Напряжение питания сети, В

220 ± 30

Частота питания сети, Гц

50 ± 1

Условия эксплуатации компонентов АСК НДС ДП:

  • - температура окружающей среды, °С

  • - относительная влажность при температуре 35 °С (без конденсации влаги), %, не более

  • - атмосферное давление, кПа

от +5 до +50

98

от 84,0 до 106,7

Условия эксплуатации рабочей станции:

  • - температура окружающей среды, °С

  • - относительная влажность при температуре 25 °С, %, не более

  • - атмосферное давление, кПа

от +10 до +35

80

от 84,0 до 106,7

Знак утверждения типа

наносится на заглавные листы руководства по эксплуатации ДАКЖ.402218.001 РЭ и формуляра ДАКЖ.402218.001 ФО по центру над наименованием средства измерений методом штемпелевания.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Кол.

Точка измерительная:

ДАКЖ.407132.001

N шт.

а) блок датчиков:

ДАКЖ.441219.001

N шт

- бесконтактные первичные преобразователи перемещения;

3-N шт.

б) коммутационная коробка;

ДАКЖ.468352.002

N шт.

в) кронштейн;

ДАКЖ.301522.006

N шт.

г) мишень;

ДАКЖ.441219.002

- датчик температуры

N шт.

Кабели

1 комплект

Заглушки согласующие

4 шт.

Рабочая станция:

ДАКЖ.466429.001

1 шт.

а) промышленный компьютер:

1 шт.

  • - клавиатура;

  • - мышь;

  • - промышленный системный блок;

  • - монитор 19";

1 шт.

1 шт.

1 шт.

1 шт.

б) принтер;

1 шт.

в) шкаф;

1 шт.

г) источник бесперебойного питания;

1 шт.

д) блок силовых розеток.

1 шт.

Программное обеспечение (магнитооптический диск)

Д17П.00268-01 12 01

1 шт.

П Продолжение таблицы 4

Наименование

Обозначение

Кол.

Руководство по эксплуатации

ДАКЖ.402218.001 РЭ

1 экз.

Формуляр

ДАКЖ. 402218.001 ФО

1 экз.

Методика поверки

1 экз.

Руководство оператора

Д17П.00268-01 34 01

1 экз.

Руководство системного программиста

Д17П.00268-01 32 01

1 экз.

* N - количество точек измерительных, входящих в систему.

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации ДАКЖ.402218.001 РЭ, раздел 2 «Использование по назначению».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от К10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры».

Правообладатель

Акционерное общество «Федеральный научно-производственный центр «Производственное объединение «Старт» имени М.В. Проценко» (АО «ФНПЦ «ПО «Старт» им. М.В.Проценко»)

ИНН 5838013374

Адрес: 442960, Пензенская обл., г. Заречный, пр-кт Мира, д. 1

Тел: (8412) 23-28-55

Факс: (8412) 65-17-58

E-mail: info@startatom.ru, www.startatom.ru

Изготовитель

Акционерное общество «Федеральный научно-производственный центр «Производственное объединение «Старт» имени М.В. Проценко» (АО «ФНПЦ «ПО «Старт» им. М.В.Проценко»)

ИНН 5838013374

Адрес: 442960, Пензенская обл., г. Заречный, пр-кт Мира, д. 1

Тел: (8412) 23-28-55

Факс: (8412) 65-17-58

E-mail: info@startatom.ru, www.startatom.ru

Испытательный центр

Федеральное Государственное унитарное предприятие «Российский федеральный

ядерный центр - Всероссийский   научно-исследовательский   институт

экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)

Адрес: 607188, Нижегородская обл., г. Саров, пр. Мира, д. 37

Телефон: (83130) 2-22-24, 2-22-53

Факс (83130) 2-22-32

E-mail: nio30@olit.vniief.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311769.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» мая 2023 г. № 936

Лист № 1 Регистрационный № 88938-23 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «МСК Энерго» в части электроснабжения АО «АКОМ»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «МСК Энерго» в части электроснабжения АО «АКОМ» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

  • 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

  • 2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройство сбора и передачи данных (УСПД) и каналообразующую аппаратуру.

  • 3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер ООО «МСК Энерго» с программным обеспечением (ПО) «АльфаЦЕНТР», сервер филиала ПАО «Россети» - «Самарские РС» с программным комплексом (ПК) «Энергосфера», устройства синхронизации времени (УСВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на УСПД, где осуществляется обработка измерительной информации, накопление и хранение полученных данных. Далее измерительная информация от УСПД при помощи технических средств приема-передачи данных поступает на сервер филиала ПАО «Россети» - «Самарские РС», где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.

От сервера филиала ПАО «Россети» - «Самарские РС» информация при помощи технических средств приема-передачи данных поступает на сервер ООО «МСК Энерго».

Передача информации от сервера ООО «МСК Энерго» в программно-аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта оптового рынка электроэнергии (ОРЭ), в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояний средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы УСПД, часы сервера ООО «МСК Энерго», часы сервера филиала ПАО «Россети» - «Самарские РС» и УСВ. УСВ обеспечивают передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера ООО «МСК Энерго» с соответствующим УСВ осуществляется один раз в час. Корректировка часов сервера производится при расхождении более ±1 с.

Сравнение показаний часов сервера филиала ПАО «Россети» - «Самарские РС» с соответствующим УСВ осуществляется непрерывно. Корректировка часов сервера производится независимо от величины расхождений.

Внутренние часы УСПД производят корректировку времени от встроенного приемника сигналов точного времени, обеспечивающего синхронизацию с единым координированным временем UTC.

Сравнение показаний часов счетчиков с часами УСПД осуществляется при каждом сеансе связи. Корректировка часов счетчиков производится при расхождении показаний часов счетчиков с часами УСПД более ±1 с, не чаще 1 раза в сутки.

Журналы событий счетчиков, УСПД и серверов отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Маркировка заводского номера АИИС КУЭ наносится на этикетку, расположенную на тыльной стороне сервера ООО «МСК Энерго», типографским способом. Дополнительно заводской номер 192.1 указывается в формуляре.

Программное обеспечение

В АИИС КУЭ используется ПК «Энергосфера» и ПО «АльфаЦЕНТР».

ПК «Энергосфера» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПК «Энергосфера». Метрологически значимая часть ПК «Энергосфера» указана в таблице 1. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

ПО «АльфаЦЕНТР» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «АльфаЦЕНТР». Метрологически значимая часть ПО «АльфаЦЕНТР» указана в таблице 1. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные

ПК «Энергосфера» (сервер филиала ПАО «Россети» - «Самарские РС»)

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Библиотека pso metr.dll

Номер версии (идентификационный номер) ПО

не ниже 1.1.1.1

Цифровой идентификатор ПО

CBEB6F6CA69318BED976E08A2BB7814B

Алгоритм вычисления цифрового идентификатора ПО

MD5

ПО «АльфаЦЕНТР» (сервер ООО «МСК Энерго»)

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ac metrology.dll

Номер версии (идентификационный номер) ПО

не ниже 12.1

Цифровой идентификатор ПО

3E736B7F380863F44CC8E6F7BD211C54

Алгоритм вычисления цифрового идентификатора ПО

MD5

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3.

Таблица 2 — Состав ИК АИИС КУЭ и их метрологические характеристики

Но

мер ИК

Наименование точки измерений

Измерительные компоненты

Сервер

Вид электро-энергии

Метрологические характеристики ИК

ТТ

ТН

Счетчик

УСПД

УСВ

Границы допускаемой основной относительной погрешности (±6), %

Границы допускаемой относительной погрешности в рабочих условиях (±6), %

1

ПС 110/35/6 кВ «Ремзавод», КРУН-6 кВ, 1 с.ш. 6 кВ, яч.37

ТОЛ-СЭЩ-10

800/5

Кл.т. 0,2S Рег. № 51623-12 Фазы: А; В; С

НОЛ-СЭЩ-6

6000/^3/100/^3

Кл.т. 0,5

Рег. № 54369-13

Фазы: А; В; С

СЭТ-

4ТМ.03М.01

Кл.т. 0,5S/1,0

Рег. № 36697-12

ЭКОМ-

3000

Рег. №

17049-09

УССВ-2

Рег. № 54074-13

УСВ-3

Рег. №

51644-12

HPE ProLiant ML10 Gen9

HP ProLiant DL

380 G7

Активная

Реактивная

1,0

1,8

2,2

4,0

2

ПС 110/35/6 кВ «Ремзавод», КРУН-6 кВ, 2 с.ш. 6 кВ, яч.1

ТОЛ-СЭЩ-10

800/5

Кл.т. 0,2S

Рег. № 51623-12

Фазы: А; В; С

НОЛ -СЭЩ-6

6000/^3/100/^3

Кл.т. 0,5

Рег. № 54369-13

Фазы: А; В; С

СЭТ-

4ТМ.03М.01

Кл.т. 0,5S/1,0

Рег. № 36697-12

Активная

Реактивная

1,0

1,8

2,2

4,0

Пределы допускаемой абсолютной погрешности часов компонентов АИ времени UTC(SU)

ИС КУЭ в рабочих условиях относительно шкалы

±5 с

Примечания:

  • 1. В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

  • 2. Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.

  • 3.   Погрешность в рабочих условиях указана для силы тока 2 % от 1ном; cos9 = 0,8инд.

  • 4.   Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УСВ, УСПД на аналогичные утвержденных типов, а также замена серверов без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики

Значение

1

2

Количество ИК

2

Нормальные условия: параметры сети:

напряжение, % от ином

от 95 до 105

сила тока, % от 1ном

от 1 до 120

коэффициент мощности cosф

0,9

частота, Гц

от 49,8 до 50,2

температура окружающей среды, °С

от +15 до +25

Условия эксплуатации: параметры сети:

напряжение, % от ином

от 90 до 110

сила тока, % от 1ном

от 1 до 120

коэффициент мощности cosф

от 0,5 до 1,0

частота, Гц

от 49,6 до 50,4

температура окружающей среды в месте расположения ТТ, ТН, °С

от -45 до +40

температура окружающей среды в месте расположения счетчиков и

УСПД, °С

от +10 до +30

температура окружающей среды в месте расположения серверов, °С

от +15 до +25

Надежность применяемых в АИИС КУЭ компонентов: для счетчиков:

среднее время наработки на отказ, ч, не менее

165000

среднее время восстановления работоспособности, ч

2

для УСВ-3:

среднее время наработки на отказ, ч, не менее

45000

среднее время восстановления работоспособности, ч

2

для УССВ-2:

среднее время наработки на отказ, ч, не менее

74500

среднее время восстановления работоспособности, ч

2

для УСПД:

среднее время наработки на отказ, ч, не менее

75000

среднее время восстановления работоспособности, ч

2

Продолжение таблицы 3

1

2

для сервера филиала ПАО «Россети» - «Самарские РС» среднее время наработки на отказ, ч, не менее среднее время восстановления работоспособности, ч для сервера ООО «МСК Энерго»:

среднее время наработки на отказ, ч, не менее среднее время восстановления работоспособности, ч

107000

0,5

100000

1

Глубина хранения информации:

для счетчиков: тридцатиминутный профиль нагрузки, сут, не менее при отключении питания, лет, не менее

для УСПД: суточные данные   о тридцатиминутных приращениях

электроэнергии по каждому каналу и электроэнергии, потребленной за месяц по каждому каналу, сут, не менее при отключении питания, лет, не менее

для серверов: хранение результатов измерений и информации состояний средств измерений, лет, не менее

113

5

45

10

3,5

Надежность системных решений:

защита от кратковременных сбоев питания сервера и УСПД с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

  • -   журнал счетчиков: параметрирования; пропадания напряжения; коррекции времени.

  • -  журнал УСПД: параметрирования; пропадания напряжения; коррекции времени;

пропадание и восстановление связи со счетчиком.

  • -   журнал сервера: параметрирования; пропадания напряжения; коррекции времени;

пропадание и восстановление связи со счетчиками.

Защищенность применяемых компонентов:

  • -   механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

УСПД;

сервера.

  • -   защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии;

УСПД;

сервера.

Возможность коррекции времени в: счетчиках электрической энергии (функция автоматизирована);

УСПД (функция автоматизирована); сервере (функция автоматизирована).

Возможность сбора информации:

о состоянии средств измерений;

о результатах измерений (функция автоматизирована).

Цикличность:

измерений 30 мин (функция автоматизирована); сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 — Комплектность АИИС КУЭ

Наименование

Обозначение

Количество, шт./экз.

Трансформаторы тока

ТОЛ-СЭЩ-10

6

Трансформаторы напряжения

НОЛ-СЭЩ-6

6

Счетчики электрической энергии многофункциональные

СЭТ-4ТМ.03М

2

Устройство сбора и передачи данных

ЭКОМ-3000

1

Устройство синхронизации системного времени

УССВ-2

1

Устройство синхронизации времени

УСВ-3

1

Сервер ООО «МСК Энерго»

HPE ProLiant ML10

Gen9

1

Сервер филиала ПАО «Россети» - «Самарские РС»

HP ProLiant DL 380 G7

1

Методика поверки

-

1

Формуляр

ЭНСТ.411711.192.1.ФО

1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ ООО «МСК Энерго» в части электроснабжения АО «АКОМ», аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312078.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Общество с ограниченной ответственностью «МСК Энерго» (ООО «МСК Энерго») ИНН 7725567512

Юридический адрес: 119607, г. Москва, ул. Раменки, д. 17, к. 1

Телефон: (495) 197-77-14

E-mail: info@msk-energo.ru

Изготовитель

Общество с ограниченной ответственностью «ЭСО-96» (ООО «ЭСО-96»)

ИНН 7718660052

Адрес: 115114, г. Москва, м. о. Даниловский, наб. Павелецкая, д. 2, с. 1, эт. 1, ком. 197

Телефон: (985) 822-71-17

Е-mail: eso-96@inbox.ru

Испытательный центр

Общество с ограниченной ответственностью «ЭнергоПромРесурс» (ООО «ЭнергоПромРесурс»)

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, оф. 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312047.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «02» мая 2023 г. № 936

Лист № 1 Регистрационный № 88939-23 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа турбинные РГ-Т Назначение средства измерений

Счетчики газа турбинные РГ-Т (далее - счетчик) предназначены для измерения объема при рабочих условиях плавно меняющегося потока очищенного неагрессивного, неоднородного по химическому составу газа, в том числе природного газа по ГОСТ 5542-2014 или по ГОСТ 5542-2022, воздуха, азота и других неагрессивных газов.

Описание средства измерений

Принцип действия счетчика основан на использовании энергии потока газа для вращения чувствительного элемента счетчика - измерительного турбинного колеса. При этом при взаимодействии потока газа с измерительным турбинным колесом последнее вращается со скоростью, пропорциональной скорости (объемному расходу) измеряемого газа. Вращательное движение измерительного турбинного колеса через механический редуктор и магнитную муфту передается на счетный механизм, показывающий объемное количество газа, прошедшее через счетчик за время измерения.

Конструктивно счетчик представляет собой прочный корпус с установленным на нем счетным механизмом. В проточной части корпуса установлено устройство измерительное, выполненное в виде конструктивно законченного узла, включающего в себя струевыпрямитель, измерительное турбинное колесо, редуктор, магнитную муфту и шарикоподшипниковые опоры вращения.

Счетный механизм состоит из восьми цифровых роликов. К счетному механизму счетчика подключен низкочастотный датчик импульсов ТВ53 или IN-S10. Электрические цепи датчиков импульсов ТВ53 и IN-S10 состоят из последовательно соединенных резисторов и герконов. Рабочий геркон формирует счетные импульсы, количество которых пропорционально объему газа, прошедшему через счетчик. При появлении сильного внешнего магнитного поля контакты контрольного геркона размыкаются. Для удобства считывания показаний корпус счетной головы имеет возможность поворачиваться вокруг вертикальной оси на 355°.

На корпусе счетчика имеются, в зависимости от типоразмера и исполнения счетчика, одно или два места для отбора давления и одно или два места установки гильзы датчика температуры. При отсутствии гильз датчиков температуры отверстия закрыты резьбовыми заглушками.

В зависимости от материала корпуса счетчики имеют исполнения: К1, К2, К3 и К4.

В зависимости от максимального рабочего давления счетчики имеют исполнения: Pn16 и Pn100.

В зависимости от измеряемого диапазона расхода газа счетчики имеют типоразмеры: G65; G100; G160; G250; G400, G650, G1000, G1600; G2500; G4000.

В зависимости от типа счетного механизма счетчики имеют исполнения: Т1, С1 и С1В.

В зависимости от метрологических характеристик счетчики выпускаются в основном исполнении «О» или исполнении «2У».

В зависимости от исполнения корпуса счетчик дополнительно может быть оснащен масляным насосом.

Дополнительно по заказу счетчики могут комплектоваться среднечастотным и высокочастотным датчиком импульсов.

Структура условного обозначения счетчика:

РГ-Т [1]-[2]-[3]-[4], где:

  • [1] - типоразмер: G65; G100; G160; G250; G400, G650, G1000, G1600; G2500; G4000;

  • [2] - диаметр условного прохода: DN 50, DN 80, DN 100, DN 150, DN 200, DN 250, DN 300;

  • [3] - исполнение в зависимости от предельного рабочего давления: Pn16, Pn100;

  • [4] - исполнение в зависимости от метрологических характеристик: О, 2У.

Пример условного обозначения счетчика типоразмера G400, с номинальным диаметром DN100, максимальным рабочим давлением 1,6 МПа, исполнения в зависимости от метрологических характеристик «2У»: РГ-Т G400-DN 100-Рп16-2У.

Общий вид счетчиков представлен на рисунке 1.

Пломбировку от несанкционированного доступа осуществляют с помощью проволоки и свинцовой (пластмассовой) пломбы. Знак поверки наносят на пломбу винта крепления счетного механизма.

Заводской номер в виде цифрового кода наносится на маркировочную табличку одним из следующих методов: методом термопечати, лазерной маркировки или нанесением краски. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2. Схема пломбировки от несанкционированного доступа и место нанесения знака поверки представлены на рисунке 3.

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru
Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru
Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru
Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Рисунок 1 - Общий вид основных исполнений счетчиков

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Метрологические и технические характеристики

Таблица 1 - М

етрологические характеристики

Типоразмер

Номинальный диаметр

DN

Qmax, М3

Диапазон рабочих расходов Qmin/Qmax

1:50

1:40

1:30

1:20

Qmin, М3

G65

50

100

-

-

-

5

G100

80

160

-

-

-

8

G160

80

250

-

-

-

12,5

G250

80

400

8

10

13

20

G160

100

250

-

-

-

12,5

G250

100

400

-

10

13

20

G400

100

650

13

16

21,5

32,5

G400

150

650

-

-

-

32,5

G650

150

1000

-

25

33

50

G1000

150

1600

32

40

53

80

G650

200

1000

-

-

-

50

G1000

200

1600

-

40

53

80

G1600

200

2500

50

62,5

83

125

G1000

250

1600

-

-

-

80

G1600

250

2500

-

62,5

83

125

Типоразмер

Номинальный диаметр DN

Qmax, м3

Диапазон рабочих расходов Qmin/Qmax

1:50           1:40           1:30

1:20

Qmin, м3

G2500

250

4000

80

100

133

200

G1600

300

2500

-

-

-

125

G2500

300

4000

-

100

133

200

G4000

300

6500

130

162,5

216,5

325

Примечания

  • 1 Исполнение «2У» возможно только для счетчиков с диапазоном расхода 1:30 и 1:20.

  • 2 Приняты следующие обозначения:

Qmax - максимальный объемный расход; Qmin - минимальный объемный расход.

Таблица 2 - Пределы допускаемой относительной погрешности при измерении объема

Исполнение

Диапазон объемного расхода, м3

Пределы допускаемой относительной погрешности при измерении объема, %

«О»

от Qmin до 0,1’Qmax от 0,1 -Qmax до Qmax ВклЮЧ.

±2,0

±1,0

«2У»

от Qmin до Qmax ВклЮЧ.

±0,9

Примечание - Пределы относительной погрешности при измерении объема нормированы во всем диапазоне рабочих условий счетчика.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Типоразмер

G65

G100

G160

G250

G400

G650

G1000

G1600

G2500

G4000

Номинальный диаметр DN

50

80

80

80/

100/

150

150/

200/

250/

300

100

150

200/

250/

300

250

300

Емкость счетного механизма,

108/

108/

3 м

107

108

108

108

108

108

108/

109/

109

109

109

109

Цена    деления    ролика

1/

1/

3

младшего разряда, м3

0,1

1

1

1

1

1

1/

10/

10

10

10

10

Порог чувствительности, м3

0,02’Qmax

Кратковременные перегрузки

по расходу (не более 20 минут

1,2-Qmax

в сутки), м3

Рабочее давление измеряемой

1,6 или 10

среды, МПа, не более

Диапазон       температуры

от -30 до +60

измеряемой среды, °С

Диапазон       температуры

от -40 до +70

окружающей среды, °С

Относительная    влажность

воздуха, %

до 95 при температуре 35 "С

Устойчивость к воздействию

Группа N2 по ГОСТ Р 52931-2008

синусоидальной вибрации

Наименование характеристики

Значение

Типоразмер

G65

G100

G160

G250

G400

G650

G1000

G1600

G2500

G4000

Номинальный диаметр DN

50

80

80

80/

100/

150

150/

200/

250/

300

100

150

200/

250/

300

250

300

Степень защиты от внешних

воздействий              по

IP65

ГОСТ 14254-2015

Маркировка взрывозащиты

1 Ex ib IIB T4 Gb X

Допускаемая напряженность

внешних магнитных полей,

400

А/м

Габаритные размеры, мм, не более:

- ширина Pn16, Pn100

150

240

240/

240/

300/

450/

450/

600/

750/

900

300

300

450

600

600/

750

900

-

750

900

- высота Pn16

258

300

300/

300/

335/

425/

425/

460/

550/

640

335

335

425

460

460/

550/

640

550

640

- высота Pn100

300

330

330/

330/

335

415/

415/

456/

520/

525

335

335

415

456

456/

520/

525

520

525

- диаметр фланца Pn16

160

200

200/

200

220/

285/

285/

335/

405/

460

220

220

285

335

335/

405

460

405

460

-диаметр фланца Pn100

195

230

230/

230/

265/

355/

355/

430/

505/

530

265

265

355

430

430/

505/

530

505

530

Масса, кг, не более:

- корпус К1, PN16

7

10

10/

10/

13/

35/

35/

38/-

-/-

-

13

13

35

38

38/

/-

- корпус К2, PN16

7

10

10/

10/

13/

70/

70/

62/

140/

163

13

13

70

62

62/

140/

163

140

163

- корпус К3, PN16

14

21

21/

21/

28/

55/

55/

100/

180/

230

28

28

55

100

100/

180/

230

180

230

- корпус К4, PN100

31

58

58/

58/

54/

125/

125/

146/

285/

368

54

54

125

146

146/

285/

368

285

368

Средний срок службы, лет

12

Средняя наработка на отказ, ч

100000

Знак утверждения типа

наносится на маркировочную табличку методом термопечати, лазерной гравировки или нанесением краски и на титульный лист паспорта типографским способом или методом печати.

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Рисунок 2 - Места нанесения заводского номера, знака утверждения типа

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

2

1

Рисунок 3 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки (1 - место нанесения знака поверки, 2 - место для установки пломбы завода-изготовителя)

1

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

1

2

Лист № 6 Всего листов 7 Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Счетчик газа турбинный

РГ-Т

1

Низкочастотный датчик импульсов1)

ТВ53 или IN-S10

1

Руководство по эксплуатации2)

ЛГТИ.407221.011 РЭ

1

Паспорт2)

ЛГТИ.407221.011 ПС

1

  • 1) В зависимости от исполнения счетного механизма.

  • 2) В бумажной и/или электронной форме.

Сведения о методиках (методах) измерений

приведены в разделе 2 руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.993-2020 Государственная система обеспечения единства измерений. Общие требования к средствам измерений расхода и объема газа;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

ЛГТИ.407221.011 ТУ «Счетчики газа турбинные РГ-Т. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «РАСКО Газэлектроника»

(ООО «РАСКО Газэлектроника»)

ИНН 5243013811

Юридический адрес: 607220, Нижегородская обл., г. Арзамас, ул. 50 лет ВЛКСМ, д. 8А

Изготовитель

Общество с ограниченной ответственностью «РАСКО Газэлектроника»

(ООО «РАСКО Газэлектроника»)

ИНН 5243013811

Адрес: 607220, Нижегородская обл., г. Арзамас, ул. 50 лет ВЛКСМ, д. 8А

Испытательный центр

Общество с ограниченной ответственностью Центр Метрологии «СТП»

(ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7 Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «02» мая 2023 г. № 936

Лист № 1 Регистрационный № 88940-23 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплекс радиоизмерительный для проведения сертификационных испытаний аварийных радиобуев системы КОСПАС (КР КОСПАС)

Назначение средства измерений

Комплекс радиоизмерительный для проведения сертификационных испытаний аварийных радиобуев системы КОСПАС (КР КОСПАС) предназначен для измерений частотных, амплитудных и временных параметров радиосигналов аварийных радиобуев (далее - АРБ) второго поколения системы КОСПАС, параметров модуляции АРБ, измерений параметров тока потребления АРБ, а также регистрации и отображения результатов измерений и расчетных величин.

Описание средства измерений

Комплекс радиоизмерительный для проведения сертификационных испытаний аварийных радиобуев системы КОСПАС (далее - комплекс) состоит из приемника КОСПАС П5-Л-05, коммутатора нагрузки КН-Л-01, измерителя тока ИТ-Л-01 с преобразователем интерфейсов, преобразователя интерфейсов RS232/Ethernet, двух коммутаторов Ethernet и автоматизированного рабочего места (далее - АРМ).

Приемник КОСПАС П5-Л-05 построен по супергетеродинной схеме. В приемнике производится перенос сигнала АРБ с рабочих частот диапазонов 406,05, 121,5 и 243,0 МГц на промежуточную частоту, последующая оцифровка с помощью 16-битного аналого-цифрового преобразователя (далее - АПЦ) и выдача оцифрованного сигнала в ПК АРМ по закрытой локальной сети данных для дальнейшей обработки.

АРМ создано на базе персонального компьютера (далее - ПК) с установленным специальным программным обеспечением (далее - ПО) «Балтика - КОСПАС» под управлением ОС Windows 10. С помощью АРМ осуществляется управление всеми элементами комплекса, выполняются измерения, вычисления и документирование результатов измерений (испытаний) и их хранение, в том числе демодуляцию, декодирование и проверку корректности формата цифрового сообщения АРБ второго поколения и измерение параметров передатчиков радиомаяков в диапазонах частот 121,5 и 243,0 МГц.

Коммутатор нагрузки КН-Л-01 служит для имитации различных режимов нагрузки радиопередатчика АРБ на частоте 406,05 МГц: короткого замыкания (далее - КЗ), холостого хода (далее - ХХ), номинальной нагрузки, при которой сопротивление нагрузки составляет 50 Ом и коэффициент стоячей волны по напряжению (далее - КСВ) КСВ = 1, и режим с КСВ = 3. Управление коммутатором нагрузки производится по закрытой локальной сети управления.

Измеритель тока ИТ-Л-01 с преобразователем интерфейсов служит для измерения тока потребления АРБ от аккумуляторной батареи и приема/выдачи сигналов стандартных уровней транзисторно-транзисторной логики, предназначенных для управления вспомогательным оборудованием при проведении испытаний АРБ. Измеритель содержит шунт, который включается в разрыв провода положительного полюса источника питания АРБ. Напряжение с шунта оцифровывается с помощью 10-битного АЦП и передается в ПК АРМ по закрытой локальной сети управления. С помощью ПО АРМ определяются динамические пар аметры тока потребления, производится отображение и сохранение результатов измерений, прием/выдача сигналов управления внешними устройствами.

Преобразователь интерфейсов RS232/Ethernet служит для управления внешним имитатором навигационного поля по протоколу обмена IEC 61162-1 (NMEA-0183). С помощью имитатора в АРБ заносятся навигационные параметры, которые затем контролируются в принимаемых от АРБ аварийных сообщениях.

Коммутаторы Ethernet служат для создания локальных сетей передачи данных (1 Гбит/с) и управления (100 Мбит/с).

Конструктивно оборудование комплекса кроме приемника П5-Л-05 выполнено в виде отдельных устройств в настольном исполнении. Приемник П5-Л-05 имеет стоечное исполнение.

Общий вид оборудования комплекса приведен на рисунках 1-9.

Место нанесения знака утверждения типа

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Рисунок 1 - Общий вид приемника КОСПАС П5-Л-05 (вид спереди)

Место

опломбирования

ПРИЕМНИККОСПАС

П5-Л-05

ИУПЯ лввлвв.ою

Н»В00022000Л

Рисунок 2 - Общий вид приемника КОСПАС П5-Л-05 (вид сзади)

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru
Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Место

Рисунок 4 - Общий вид ПК АРМ (вид сзади)

Рисунок 3 - Общий вид ПК АРМ (вид спереди)

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Вид спереди

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Этикетка

Рисунок 5 - Общий вид измерителя тока ИТ-Л-01

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Вид спереди

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Этикетка

Рисунок 6 - Общий вид коммутатора нагрузки КН-Л-01

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Вид спереди

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Вид сзади

Рисунок 7 - Общий вид преобразователя интерфейсов RS232/Ethernet

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Рисунок 8 - Общий вид коммутатора

TP LINK модель TL-SG1005D

(5xEthernet1 Гбит/с)

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

Рисунок 9 - Общий вид коммутатора

TP LINK модель TL-SF1005D

(5xEthernet 100 Мбит/с)

Заводской номер КР КОСПАС указывается в формуляре изделия, состоит из 10 цифр: первые 4 цифры - код изделия по внутреннему классификатору предприятия-изготовителя (8100), затем две цифры (22) - последние две цифры года изготовления, затем четыре цифры - номер изделия в году (0001 и 0002).

Этикетки с заводскими номерами крепятся у приемника П5-Л-05 - на задней стенке корпуса, у измерителя тока ИТ-Л-01 и коммутатора нагрузки КН-Л-01 - на нижних панелях корпусов. Этикетки изготовлены методом печати на фольгированной бумаге с последующим ламинированием, обеспечивающим сохранность надписей на этикетках в течение срока эксплуатации.

Программное обеспечение

ПО «Балтика - КОСПАС» является автономным и предназначено для демодуляции, декодирования и анализа принимаемых сигналов АРБ, оценки их основных параметров, измерения параметров тока потребления АРБ, обработки и хранения результатов измерений.

Таблица 1 - Идентификационные данные ПО «Балтика - КОСПАС»

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

loniir scope.dll

Номер версии (идентификационный номер)

ПО

1.0.0

Цифровой идентификатор md5 loniir_scope.dll

b9ca9317ce62db0b2d31c2383f02b831

Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

1

2

ПРИЕМНИК П5-Л-05

Опорный кварцевый генератор

Номинальное значение частоты опорного кварцевого генератора, МГ ц

10

Пределы допускаемой относительной погрешности установки номинального значения частоты опорного кварцевого генератора

±4,0 • 10-7

Пределы допускаемой относительной температурной нестабильности частоты опорного генератора в рабочем диапазоне температур

±3 • 10-9

Кратковременная нестабильность частоты (девиация Аллана) за 1,0 с, не более

1 • 10-11

Характеристики комплекса при измерениях параметров передатчика АРБ в диапазоне 406,05 МГц

Диапазон измерений частоты передатчика АРБ, МГц

от 405,95 до 406,15

Пределы допускаемой абсолютной погрешности измерения частоты сигнала передатчика АРБ, Гц

±50,0

Диапазон измеряемой выходной мощности АРБ (с внешним аттенюатором 20 дБ), дБм

от -30 до +40

Пределы допускаемой абсолютной погрешности измерения выходной мощности передатчика АРБ, дБ

±0,5

Диапазон измерений длительности посылки передатчика АРБ, мс

от 500 до 2000

1

2

Пределы допускаемой абсолютной погрешности измерения длительности посылки передатчика АРБ:

при длительности посылки передатчика (1000 ± 1,0) мс, мс

±0,05

при остальных значениях длительности посылки передатчика в диапазоне от 500 до 2000 мс, мс

±1,0

Диапазон измерений периода повторений посылок передатчика АРБ, с

от 2 до 1800

Пределы допускаемой абсолютной погрешности измерения периода повторений посылок передатчика АРБ, мс

±10

Диапазон измерений скорости квадратурной модуляции со сдвигом (OQPSK) сигнала передатчика, чип/с

от 38395 до 38405

Пределы допускаемой абсолютной погрешности измерения средней скорости модуляции OQPSK, чип/с

±0,025

Диапазон измерений среднего значения относительного временного сдвига квадратурных компонент (offset), %

от -2 до 2

Пределы допускаемой абсолютной погрешности измерений среднего значения относительного временного сдвига квадратурных компонент (offset), %

0,025

Диапазон измерений среднего значения отношения пик-пик амплитуд квадратурных компонент I и Q, %

15

Пределы допускаемой абсолютной погрешности измерений среднего значения отношения пик-пик амплитуд квадратурных компонент I и Q, %

±1

Волновое сопротивление входа приемника П5-Л-05, Ом

50

Коэффициент стоячей волны по напряжению (КСВН) входа приемника П5-Л-05, не более

1,5

Характеристики комплекса при измерениях параметров передатчиков радиомаяков в диапазонах 121,5 и 243 МГц

Диапазон измеряемой выходной мощности передатчика АРБ, дБм

от -30 до 30

Пределы допускаемой абсолютной погрешности измерения выходной мощности передатчика АРБ, дБ

±0,5

Диапазоны измерений частоты передатчика АРБ, МГц

от 121,3 до 121,7

от 242,6 до 243,4

Пределы допускаемой абсолютной погрешности измерения частоты сигнала передатчика АРБ, Гц

±100,0

Диапазон измерений индекса амплитудной модуляции сигнала передатчика, %

от 30 до 98

Пределы допускаемой абсолютной погрешности измерения индекса амплитудной модуляции сигнала передатчика, %

±2,0

1

2

Диапазон измерений длительности непрерывной передачи свип-тона, с

от 1 до 60

Пределы допускаемой абсолютной погрешности измерения длительности непрерывной передачи свип-тона, с

±0,1

Период повторения свип-тона, с

от 0,1 до 1

Пределы допускаемой абсолютной погрешности измерения периода повторения свип-тона, с

±0,01

Диапазон измерений коэффициента заполнения свип-тона, %

от 10 до 90

Пределы допускаемой абсолютной погрешности измерения коэффициента заполнения свип-тона, %

±0,3

Диапазон изменения частоты свип-тона, не менее, Гц

от 300 до 1600

Пределы допускаемой относительной погрешности измерения частоты свип-тона, %

±1,0

КОММУТАТОР НАГРУЗКИ КН-Л-01

Волновое сопротивление входа в режиме согласованной нагрузки, Ом

50

Коэффициент стоячей волны по напряжению (КСВН):

в режиме согласованной нагрузки, не более

1,3

в режиме рассогласованной нагрузки, не менее

2,7

в режиме короткого замыкания, не менее

15

в режиме холостого хода, не менее

15

ИЗМЕРИТЕЛЬ ТОКА ИТ-Л-01

Диапазон измерения силы постоянного тока, А

от 10 • 10-3 до 5

Пределы допускаемой относительной погрешности измерения силы тока, %:

в диапазоне значений от 100 мА до 5 А

±1,0

в диапазоне значений от 10 до 100 мА

±5,0

Таблица 3 - Технические характеристики

Наименование характеристик

Значения

1

2

Габаритные размеры, мм, не более:

ширина

высота

длина

- приемник измерительный КОСПАС П5-Л-05

483

44,5

320

- измеритель тока ИТ-Л-01

82

50

145

- коммутатор нагрузки КН-Л-01

82

50

145

- преобразователь интерфейсов RS232/Ethernet

52

22

80

- системный блок ПК

180

410

420

- монитор ПК

565

335

45

- клавиатура

450

25

155

- манипулятор мышь

63

40

110

1

2

Масса, кг, не более:

- приемник измерительный КОСПАС П5-Л-05

3,0

- измеритель тока ИТ-Л-01

0,8

- коммутатор нагрузки КН-Л-01

1,6

- преобразователь интерфейсов RS232/Ethernet

0,35

- системный блок ПК

5,0

- монитор ПК

0,35

- клавиатура

0,15

- манипулятор мышь

0,15

Условия эксплуатации (кроме коммутатора нагрузки

КН-Л-01 и измерителя тока ИТ-Л-01):

- температура окружающего воздуха, °С

от +10 до +40

- относительная влажность воздуха при t = +25 °С, %, не более

80

- атмосферное давление, кПа (мм рт.ст.)

от 84 до 106 (от 630 до 800)

Условия эксплуатации коммутатора нагрузки КН-Л-01 и измерителя тока ИТ-Л-01:

- температура окружающего воздуха, °С

от -40 до +50

- относительная влажность воздуха при t = +25 °С, %, не более

93

- атмосферное давление, кПа (мм рт.ст.)

от 84 до 106 (от 630 до 800)

Питание от сети переменного тока:

- напряжение, В

(220 ± 22)

- частота, Гц

(50 ± 1,0)

- потребляемая мощность, Вт, не более

700,0

Знак утверждения типа наносится

на лицевую панель приемника КОСПАС П5-Л-05 методом наклейки или гравировки и на титульные листы руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерения

Наименование, тип

Обозначение

Количество, шт./экз.

1

2

3

Комплекс радиоизмерительный КОСПАС

ИУПЯ.468166.011

1

в составе:

- приемник измерительный КОСПАС П5-Л-05

ИУПЯ. 468166.010

1

1

2

3

- коммутатор нагрузки КН-Л-01

ИУПЯ.464971.005

1

- аттенюатор 20 дБ

D/C 1827

1

- измеритель тока ИТ-Л-01

ИУПЯ.411611.001

1

- блок питания БПС 6-1

ЭКМЮ.436230.001 ТУ

2

- преобразователь интерфейсов RS232/Ethernet

Фирма MOXA

1

NPort 5150 RU

- источник питания 12 V 0,5 А

6A-061WP12

1

- сетевой коммутатор Ethernet TL-SG1005D

TP LINK

1

- источник питания 9V 0,6A

TP LINK T090060-2C1

- сетевой коммутатор Ethernet TL-SF1005D

TP LINK

1

- источник питания 5 V 0,5A

TP LINK T050060-2C1

АРМ оператора с установленным программно-математическим обеспечением в составе:

1

- системный блок: процессор Intel Core i7-970D,

1

видеокарта PCIE8 GT730 2GGB, HDD1: SSD 128 GB, HDD2: SSD 1 TB, RAM 16GB, Win10 OEM PRO 64b

- монитор Acer K242HL

1

- клавиатура Logitech K120 Black USB

1

- манипулятор «мышь» Logitech B100 Black USB

1

- комплект соединительных кабелей

1

Комплект кабелей в составе:

1

- кабель высокочастотный №1 (измерительный)

ИУПЯ.685661.061

1

- кабель высокочастотный №2

ИУПЯ.685661.061

1

- патч-корд Ethernet

7

Комплект ЗИП-О

ИУПЯ.468166.011 ЗИ

1

Эксплуатационная документация:

- руководство по эксплуатации

ИУПЯ.468166.011 РЭ

1

- руководство оператора

643.ИУПЯ.00056-01 34-01

1

- формуляр

ИУПЯ.468166.011 ФО

1

Сведения о методиках (методах) измерений

изложены в руководстве по эксплуатации «Комплекс радиоизмерительный для проведения сертификационных испытаний аварийных радиобуев системы КОСПАС (КР КОСПАС)» ИУПЯ.468166.011 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

Правообладатель

Федеральное государственное бюджетное учреждение «Ордена Трудового Красного Знамени Российский научно-исследовательский институт радио имени М.И.Кривоше-ева» (ФГБУ НИИР) Санкт-Петербургский филиал - «ЛОНИИР»

ИНН 9709082715

Адрес: 192029 г. Санкт-Петербург, Большой Смоленский пр-кт. 4, лит. А

Телефон: (812) 600-64-10

Факс: (812) 600-64-18

E-mail: org@loniir.ru

http://www. loniir.ru

Изготовитель

Федеральное государственное бюджетное учреждение «Ордена Трудового Красного Знамени Российский научно-исследовательский институт радио имени М.И.Кривоше-ева» (ФГБУ НИИР) Санкт-Петербургский филиал - «ЛОНИИР»

ИНН 9709082715

Адрес: 192029 г. Санкт-Петербург, Большой Смоленский пр-кт. 4, лит. А

Телефон: (812) 600-64-10

Факс: (812) 600-64-18

E-mail: org@loniir.ru

http://www. loniir.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ФБУ «Тест-С.-Петербург»)

Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1

Телефон: (812) 244-62-28, 244-12-75

Факс: (812) 244-10-04

E-mail: letter@rustest.spb.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311484.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» мая 2023 г. № 936

Лист № 1

Всего листов 8

Регистрационный № 88941-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы напольные медицинские с ростомером ИМТ

Назначение средства измерений

Весы напольные медицинские с ростомером ИМТ (далее - ИМТ) предназначены для измерений длины и массы.

Описание средства измерений

ИМТ предназначены для измерения роста, веса и вычисления индекса массы тела взрослых и детей старше одного года в медицинских, оздоровительных, спортивных и других учреждениях, а также в быту.

Принцип действия ИМТ заключается в измерении роста человека, использующий метод эхолокации, а масса измеряется посредством изменения частоты колебаний встроенного в весы упругого элемента в зависимости от нагрузки.

ИМТ состоят из модуля измерения роста (ростомера) и модуля измерения массы (весов ВМЭН-200-50/100-(И)-Д1-А, регистрационный № 16605-15 в Федеральном информационном фонде по обеспечению единства измерений) и микропроцессорного устройства (терминала) или компьютера.

С помощью специализированного программного обеспечения сигналы поступают с датчиков измерительных модулей на терминал или на внешний персональный компьютер, где отображаются результаты измерений и рассчитывается индекс массы тела.

ИМТ изготавливаются в 14 вариантах исполнения:

  • - весы напольные медицинские с ростомером ИМТ-П;

  • - весы напольные медицинские с ростомером ИМТ-П-И;

  • - весы напольные медицинские с ростомером ИМТ-П-В;

  • - весы напольные медицинские с ростомером ИМТ-П-К;

  • - весы напольные медицинские с ростомером ИМТ-П-И-В;

  • - весы напольные медицинские с ростомером ИМТ-П-Н;

  • - весы напольные медицинские с ростомером ИМТ-П-Н-В;

  • - весы напольные медицинские с ростомером ИМТ-П-Н-И;

  • - весы напольные медицинские с ростомером ИМТ-П-Н-И-В;

  • - весы напольные медицинские с ростомером ИМТ-С;

  • - весы напольные медицинские с ростомером ИМТ-С-И;

  • - весы напольные медицинские с ростомером ИМТ-С-В;

  • - весы напольные медицинские с ростомером ИМТ-С-К;

  • - весы напольные медицинские с ростомером ИМТ-С-И-В.

Расшифровка букв в обозначении: ИМТ - индекс массы тела

П - напольный

Н - образные

С - настенный

К - компьютерные

И - интерфейсные

В - выносной терминал

Пломбирование ИМТ в целях предотвращения доступа к элементам конструкции выполняется оттиском клейма на задней крышке терминала и крышке модуля измерения роста.

Нанесение знака поверки на ИМТ не предусмотрено.

Каждый экземпляр ИМТ идентифицирован, имеет серийный номер в цифровом формате, указанный типографским способом на маркировочной табличке, расположенной на задней стороне стойки или терминала ИМТ. При этом, обеспечивается его прочтение и сохранность в процессе эксплуатации.

Фотографии общего вида ИМТ представлены на рисунке 1.

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

ИМТ-П

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

ИМТ-П-И

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

ИМТ-П-В

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

ИМТ-П-И-В

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

ИМТ-П-К

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

ИМТ-П-Н

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

ИМТ-П-Н-И

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

ИМТ-П-Н-В ИМТ-П-Н-И-В

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

ИМТ-С

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru
Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru
Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru
Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

ИМТ-С-К

Рисунок 1 - Общий вид

Программное обеспечение

Программное обеспечение (далее - ПО) ИМТ включает в себя метрологически значимое ПО нижнего уровня (встроенное ПО) и «Индекс массы тела» - ПО верхнего уровня, отвечающее за функционирование ИМТ с индексом «К» в целом и обработку измерительной информации.

Функции ПО:

  • - обработка и преобразование сигналов от измерительных модулей;

  • - предоставление пользователям регламентированного доступа к результатам измерений в виде визуальных данных, в том числе готовых к выводу на печать;

  • - обеспечение защиты программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (использование паролей);

- диагностика и мониторинг функционирования технических и программных средств комплексов.

ПО разделено на метрологически значимое и незначимое. Идентификационные данные метрологически значимого ПО приведены в таблицах 1 и 2.

Таблица 1 - Идентификационные данные метрологически значимого ПО нижнего уровня

Идентификационные данные ПО

Значение

Идентификационное наименование ПО

L.62.00

Номер версии (идентификационный номер) ПО

L.62.00

Цифровой идентификатор ПО

4703

Алгоритм вычисления цифрового идентификатора ПО

CRC16

Таблица 2 - Идентификационные данные метрологически значимого ПО верхнего уровня

Идентификационные данные ПО

Значение

Идентификационное наименование ПО

Индекс массы тела

Номер версии (идентификационный номер) ПО

1.0.0.9

Цифровой идентификатор ПО

E6CA0C32

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Сведения о ПО весов ВМЭН-200-50/100-(И)-Д1-А приведены в их описании типа.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические и технические характеристики приведены в таблицах 3-5.

Таблица 3 - Метрологические характеристики модуля измерения роста

Наименование параметра

Значение

Диапазон измерений длины, м

от 0,1 до 2,2

Пределы допускаемой абсолютной погрешности измерений длины, мм

±4

Таблица 4 - Метрологические характеристики модуля измерения массы

Модификаци я весов

Мах1/

Мах2, кг

Min,

кг

е=^

г

Число поверочных делений, n

Интервалы взвешивания, кг

Пределы допускаемой абсолютной погрешности при поверке

(mpe), г

ВМЭН-200-

50/100

100/

200

1,0

50

2000

от 1,0 до 25 кг включ.

±25

св. 25 до 100 кг включ.

±50

100

2000

св. 100 до 200 кг включ.

±100

Класс точности по ГОСТ OIM

L R 76-1-2011                               средний (III)

Пределы допускаемой погрешности при эксплуатации соответствуют удвоенному значению пределов допускаемой погрешности при поверке

Таблица 5 - Технические характеристики

Наименование параметра

Значение

Напряжение питания:

- от сети переменного тока, В

от 198 до 242

- от источника постоянного тока (аккумулятор), В

от 5,7 до 7,5

- от интерфейса USB (номинальное значение для исполнений с индексом «К»), В

5

Частота сети переменного тока, Гц

от 49 до 51

Габаритные размеры, мм, не более:

- исполнений ИМТ-П (и других без индекса «Н»)

680x590x2500

- исполнений ИМТ-П-Н (и других с индексом «Н»)

400x420x2500

- исполнений ИМТ-С (и других с индексом «С»)

160x450x2500

- выносного терминала*

230x150x60

Масса, кг, не более:

- исполнений ИМТ-П (и других без индекса «Н»)

13

- исполнений ИМТ-П-Н (и других с индексом «Н»)

12

- исполнений ИМТ-С (и других с индексом «С»)

5

- выносного терминала*

0,6

Условия эксплуатации:

- температура окружающего воздуха, °С

от +15 до +25

- относительная влажность окружающего воздуха при температуре +25 °С, %

до 80

- атмосферное давление, кПа

от 84 до 106

Примечание. * для исполнений с индексом «В»

Знак утверждения типа

наносится на маркировочную табличку и титульный лист руководства по эксплуатации (снизу посередине) типографским способом.

Комплектность средства измерений

Комплектность ИМТ приведена в таблице 6.

Таблица 6 - Комплектность средства измерений

Наименование и обозначение

Количество, шт.

ИМТ-П-К

ИМТ-С-К

ИМТ-П

ИМТ-П-И

ИМТ-П-В

ИМТ-П-И-В

ИМТ-С

ИМТ-С-И

ИМТ-С-В

ИМТ-С-И-В

ИМТ-П-Н

ИМТ-П-Н-И ИМТ-П-Н-В ИМТ-П-Н-И-В

Модуль измерения роста с верхней штангой

1

-

1

-

-

1

Нижняя штанга

1

-

1

-

-

1

Винт М6х30 ГОСТ 17473

4

-

1

-

-

-

Винт М3х6 ГОСТ 17475

2

-

1

-

-

1

Весы напольные медицинские с ростомером ИМТ.

Руководство по эксплуатации

1

1

1

1

1

1

Продолжение таблицы 6

Транспортная тара

1

1

1

1

1

1

Кабель USB типа (типа А-В «ИМТ-компьютер», длина 1,8 м

2

-

-

-

-

-

USB флеш-накопитель

1

1

-

-

-

-

Платформа с весами ВМЭН-

200-50/100-(И)-Д1-А

1

-

1

-

-

-

Весы напольные медицинские электронные     ВМЭН-150,

ВМЭН-200. Руководство по эксплуатации

1

1

1

1

1

1

Корпус ростомера с модулем измерения роста

-

1

-

1

1

-

Спец. винт 4x30

-

1

-

1

1

-

Блок обработки информации

-

1

-

-

-

-

Дюбель полипропиленовый 6x30 ГОСТ 11652

-

3

-

3

1

-

Шуруп 4x35 ГОСТ 1144

-

3

-

3

1

-

Кабель USB типа (типа А-В «ИМТ-компьютер», длина 3 м)

-

1

-

-

-

-

Выносной терминал (для исполнений с индексом «В»)

-

-

1

-

1

1

Кабель интерфейсный (для исполнений с индексом «И» длина 1,8 м)

-

-

1

1

1

1

Весы ВМЭН-200-50/100-(И)-

Д1-А

-

1

-

1

1

1

Коммутационный блок

-

-

-

-

1

-

Н-образная опора

-

-

-

-

-

1

Гайка М6 ГОСТ 5915

-

-

-

-

-

1

Гайка М8 ГОСТ 5915

-

-

-

-

-

1

Сведения о методиках (методах) измерений

приведены в разделе 7 «Проведение измерений» документа «Весы напольные медицинские с ростомером ИМТ. Руководство по эксплуатации»

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении государственной поверочной схемы для средств измерений массы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

ТУ 26.60.12-056-00226454-2021. Весы напольные медицинские с ростомером ИМТ. Технические условия.

Правообладатель

Акционерное общество «Тулиновский приборостроительный завод «ТВЕС» (АО «ТВЕС»)

ИНН 6820002711

Юридический адрес: 392511, Тамбовская обл., Тамбовский р-н, с. Тулиновка, ул. Позднякова, д. 3

Телефон: (4752) 61-72-60, факс: (4752) 71-26-05

E-mail: to.tves@mail.ru

Web-сайт: www.tves.com.ru

Изготовитель

Акционерное общество «Тулиновский приборостроительный завод «ТВЕС» (АО «ТВЕС»)

ИНН 6820002711

Адрес: 392511, Тамбовская обл., Тамбовский р-н, с. Тулиновка, ул. Позднякова, д. 3 Телефон: (4752) 61-72-60, факс: (4752) 71-26-05

E-mail: to.tves@mail.ru

Web-сайт: www.tves.com.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)

Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20

Телефон (факс): (8412) 49-82-65

Е-mail: pcsm@sura.ru

Web-сайт: www.penzacsm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311197.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «02» мая 2023 г. № 936

Лист № 1 Регистрационный № 88942-23 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики жидкости МКА

Назначение средства измерений

Счетчики жидкости МКА (далее по тексту - счетчики) предназначены для измерений объема нефтепродукта, протекающих по трубопроводу.

Описание средства измерений

К счетчикам данного типа относятся счетчики жидкости модификации МКА 800, зав. №№ 8055, 8056, 2148632-08415; модификации МКА 2290, зав. №№ 2233076-23819, 236448723813, 2364487-23815, 2233076-23817, 2233076-23818, 2364487-23812, 2233076-23816, 236448723814, 2363458-23891, 2233076-23834, 2363458-23893, 2233076-23833, 2233076-23829, 236345823892, 2233076-23828, 2363458-23890, 2363458-23963, 2245970-23960, 2363458-23949, 224597023962, 2363458-23946, 2245970-23961, 2363458-23947, 2245970-23959, 2245970-24184, 236345824311, 2363458-24207, 2245970-24183, 2245970-24200, 2363458-24195, 2363458-24194, 224597024399, 2245970-24205, 2363458-24196, 2363458-24208, 2245970-24201, 2240916-22205, 215141322155, 2110099-22195, 2110099-22196, 2151413-22158, 20736, 20897 2, 20735, 20745, 20956, 2159169-22825, 2245970-24131, 2363458-24129, 2245970-24186, 2363458-24203, 2245970-23939, 2363458-24130, 2245970-24185, 2363458-24204, 2245970-24291, 2363458-24290, 2363458-24213, 2245970-24216, 2363458-24214, 2245970-24215, 2245970-24206, 2017661-24343, 2159169-22823, 2242946-22826, 20955, 2242946-22828, 2159169-22824, 2242946-22827, 2233076-23310, 214990823313, 2233076-23309, 2149908-23315, 2233076-23311, 2149908-23314, 20319, 20454, 20449, 20317; модификации МКА 3350, зав. № 2212580-30778.

Принцип работы счетчиков основан на измерении количества оборотов ротора, вращающегося под действием потока жидкости. Количество оборотов ротора пропорционально объему жидкости, прошедшему через счетчики.

Конструктивно счетчики состоят из первичного преобразователя расхода и механического сумматора. Первичный преобразователь расхода представляет собой металлический корпус, внутри которого находится ротор с четырьмя лопастями. Лопасти ротора образуют четыре измерительные камеры одинакового объема. При протекании жидкости через первичный преобразователь расхода возникает разность давлений на его входе и выходе, под действием которой ротор совершает вращательное движение, а жидкость при этом последовательно вытесняется из измерительных камер. Вращательное движение ротора передается на механический сумматор. В механическом сумматоре значение объема жидкости, прошедшей через счетчики, индицируется на роликовом отсчетном устройстве.

Для защиты от несанкционированного доступа и изменения метрологических характеристик пломбируются крышки механического сумматора и измерительной камеры.

Приказ Росстандарта №936 от 02.05.2023, https://oei-analitika.ru

а) б)

Рисунок 1 - Схема пломбировки счетчика жидкости МКА

В зависимости от модификации счетчики имеют следующие шифры обозначений: МКА X X X X X X X

1 2 3 4 5 6 7 8

  • 1.   Тип счетчика - МКА;

  • 2.   Значение циклического объема в см (800; 2290; 3350);

  • 3.   Конструктивное исполнение присоединения к трубопроводу:

А - вход и выход счетчика находятся с одной стороны счетчика;

В - вход и выход счетчика находятся на одной линии в противоположных концах счетчика);

  • 4.   Исполнение (1- стандартное, 2 - с дозирующим насосом);

  • 5.   Направление вращения (L - левое; R - правое);

  • 6.   Дополнительные функции (DH - встроенный клапан поддержания давления 0,3 бар на выходе счетчика; DP - счетчик с дозирующим насосом; О-фланцы вверх);

  • 7.   Сумматор (М - механический сумматор; Е - низкочастотный датчик оборотов; F - высокочастотный датчик оборотов);

  • 8.   Температурное исполнение (без обозначения - до минус 26 °С, с обозначением XI (вариации /Х1,-Х1) - до минус 55 °С).

Заводской номер нанесен на шильд-табличке, установленной на счетчик. Знак поверки наносится на пломбы в соответствии с рисунком 1.

Метрологические и технические характеристики

Т а б л и ц а 1 - Метрологические характеристики

Наименование характеристик

Значения характеристик

МКА 800

МКА 2290

МКА 3350

Диапазон измерений расхода жидкости, м3

от 3 до 78

от 4,8 до 120

от 6 до 180

Пределы допускаемой относительной погрешности измерений объема жидкости, %

±0,15

Т а б л и ц а 2 - Основные технические характеристики

Наименование характеристик

Значения характеристик

Измеряемая среда

топливо для реактивных двигателей по ГОСТ 10227-86

Циклический объем, дм3

0,8

2,29

3,35

Характеристики измеряемой среды:

- температура, °С

от -40 до +50

- плотность в рабочем диапазоне температуры,

от 775,0 до 830,0

кг/м3

- максимальное давление жидкости, МПа

1,0

- диапазон вязкости жидкости, мм2

от 0,55 до 2000

Наименование характеристик

Значения характеристик

Диаметр условного прохода, мм

65

80

100

Габаритные размеры, мм, не более:

- высота

186

286

385

- ширина

198

283

335

- длина

221

330

389

Масса, кг, не более

15,6

36

36

Условия эксплуатации:

- температура окружающего воздуха, °С

от -55 до +60

- относительная влажность воздуха, %, не более

95 при +35°С

- атмосферное давление, кПа

от 84,0 до 106,7

Средний срок службы, лет, не менее

12

Средняя наработка на отказ, ч

20 000

Знак утверждения типа

наносится на переднюю панель корпуса механического сумматора в виде наклейки и на титульный лист паспорта типографским способом.

Комплектность средства измерений

Т а б л и ц а 3 - Комплектность СИ

Наименование

Обозначение

Количество

Счетчики жидкости МКА 800

МКА 800

1 шт.

Счетчики жидкости МКА 2290

МКА 2290

1 шт.

Счетчик жидкости МКА 3350

МКА 3350

1 шт.

Паспорт

-

1 экз.

Методика поверки

-

1 экз.

Сведения о методиках (методах) измерений

приведены в паспорте в разделе «Методика измерений».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости».

Правообладатель

Фирма «Alfons Haar», Германия

Адрес: FangdieckstraBe 67 - 22547 Hamburg, Germany

Изготовитель

Фирма «Alfons Haar», Германия

Адрес: FangdieckstraBe 67 - 22547 Hamburg, Germany

Испытательный центр

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес:420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311366.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
