Приложение А

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ДЛИНЫ И ВРЕМЕНИ РАСПРОСТРАНЕНИЯ СИГНАЛА В СВЕТОВОДЕ, СРЕДНЕЙ МОЩНОСТИ, ОСЛАБЛЕНИЯ И ДЛИНЫ ВОЛНЫ ОПТИЧЕСКОГО ИЗЛУЧЕНИЯ ДЛЯ ВОЛОКОННО-ОПТИЧЕСКИХ СИСТЕМ СВЯЗИ И ПЕРЕДАЧИ ИНФОРМАЦИИ

Государственный первичный специальный эталон единиц длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем передачи информации

Метод непосредственного сличения

Вторичный эталон единиц длины в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем передачи информации

о

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «5» декабря 2019 г. № 2862

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ДЛИНЫ И ВРЕМЕНИ РАСПРОСТРАНЕНИЯ СИГНАЛА В СВЕТОВОДЕ, СРЕДНЕЙ МОЩНОСТИ, ОСЛАБЛЕНИЯ И ДЛИНЫ ВОЛНЫ ОПТИЧЕСКОГО ИЗЛУЧЕНИЯ ДЛЯ ВОЛОКОННО-ОПТИЧЕСКИХ СИСТЕМ СВЯЗИ И ПЕРЕДАЧИ ИНФОРМАЦИИ

• 1.1. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации (далее - ВОСП) устанавливает порядок передачи единиц длины в световоде - метр (м), времени распространения сигнала в световоде - секунда (с), средней мощности оптического излучения для ВОСП - ватт (Вт), ослабления оптического излучения для ВОСП -децибелл (дБ), длины волны оптического излучения для ВОСП - метр (м), от государственного первичного специального эталона при помощи вторичного и рабочих эталонов средствам измерений с указанием погрешности и основных методов поверки.

• 1.2. Допускается проводить передачу единиц величин рабочим эталонам и средствам измерений с применением эталонов более высокой точности, чем предусмотрено настоящей государственной поверочной схемой.

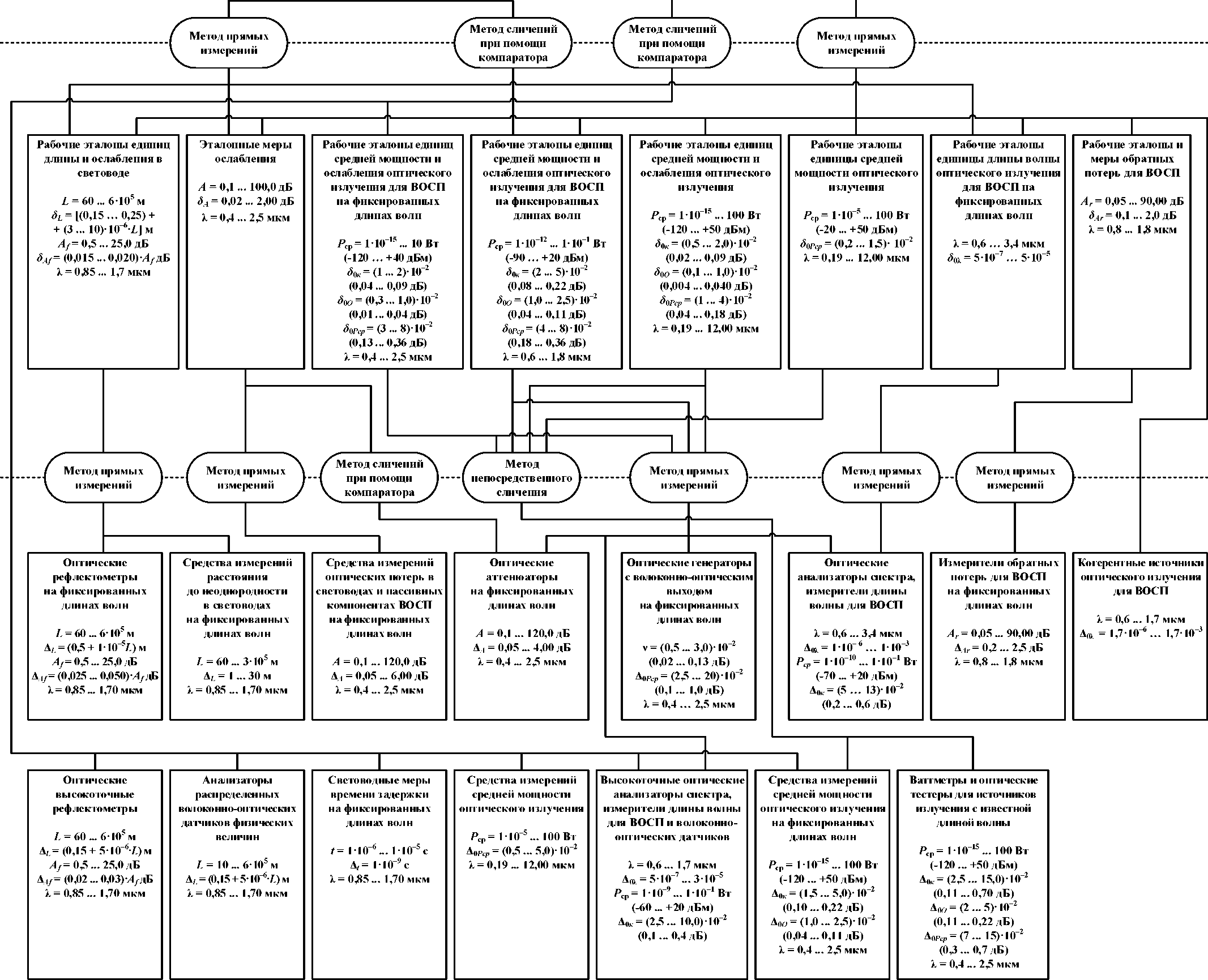

• 1.3. Графическая часть государственной поверочной схемы для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконнооптических систем связи и передачи информации приведена в приложении А.

• 2.1. Государственный первичный специальный эталон предназначен для воспроизведения и хранения единиц длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для ВОСП, передачи единиц указанных величин вторичному эталону, рабочим эталонам и средствам измерений.

• 2.2. Государственный первичный специальный эталон состоит из трех комплексов технических средств:

  • 2.2.1. комплекса средств измерений для хранения, воспроизведения и передачи единиц средней мощности и ослабления оптического излучения в ВОСП, включающего в себя:

установку для воспроизведения и передачи единицы средней мощности оптического излучения в ВОСП на базе калориметрической системы с электрическим замещением;

установку для измерений нелинейности приемников оптического излучения в ВОСП;

аппаратуру для обеспечения поверки средств измерений обратных потерь в ВОСП;

установку для измерений спектральных характеристик приемников и источников оптического излучения;

• 2.2.2. комплекса средств измерений для хранения, воспроизведения и передачи единиц длины и времени распространения сигнала в ВОСП включающего в себя:

формирователь временных интервалов; оптические генераторы, работающие на фиксированных длинах волн;

источник излучения;

фотоприёмные устройства;

• 2.2.3. комплекса средств измерений для хранения, воспроизведения и передачи единицы длины волны оптического излучения в ВОСП включающего в себя:

эталонный измеритель длины волны;

перестраиваемый лазер.

• 2.3. Диапазон значений, воспроизводимых государственным первичным специальным эталоном, составляет:

от 10 до 6-10⁵ м - для длины^{1 2 3} в световоде L на фиксированных длинах волн оптического излучения X в диапазоне от 0,85 до 1,70 мкм;

от 1 - 10^-7 до 6-10^-3 с - для времени распространения сигнала в световоде t на фиксированных длинах волн оптического излучения X в диапазоне от 0,85 до 1,70 мкм;

от 1 -10⁴ до 5-10^-3 Вт - для средней мощности оптического излучения для ВОСП Р_ср на фиксированных длинах волн оптического излучения X в диапазоне от 0,6 до 1,7 мкм (с использованием установки на базе калориметрической системы с электрическим замещением);

от 0,05 до 90,00 дБ - для ослабления оптического излучения для ВОСП А на фиксированных длинах волн оптического излучения X в диапазоне от 0,85 до 1,70 мкм;

от 0,60 до 1,70 мкм - для длины волны оптического излучения для ВОСП X.

• 2.4. Государственный первичный специальный эталон обеспечивает воспроизведение единиц при доверительной вероятности Р = 0,95:

  • 2.4.1. длины в световоде со средним квадратическим отклонением (далее - СКО) S_L, не превышающим 1,5-10^-2 м при десяти независимых наблюдениях, и неисключенной систематической погрешностью (далее - НСП) 0_L, составляющей от 6,50-10^-2 до 0,45 м.

Неопределенность измерений при воспроизведении единицы длины в световоде составляет:

стандартная неопределенность по типу А uAL не более 1,5-10^-2 м; стандартная неопределенность по типу B uBL от 2,7-10^-2 до 0,19 м; суммарная стандартная неопределенность uCL от 3,2-10^-2 до 0,19 м; расширенная неопределенность U_pL от 8,0-10^-2 до 0,48 м;

• 2.4.2. времени распространения сигнала в световоде с СКО St, не превышающим 1,5-10^-10 с при десяти независимых наблюдениях, и НСП 0_t, составляющей от 6,5-10^-10 до 4,50-10^-9 с.

Неопределенность измерений при воспроизведении единицы времени распространения сигнала в световоде составляет:

стандартная неопределенность по типу А u_At не более 1,5-10^-10 с; стандартная неопределенность по типу B u_Bt от 2,7-10^-10 до 1,9-10^-9 с; суммарная стандартная неопределенность u_Ct от 3,2-10^-10 до 1,9-10^-9 с; расширенная неопределенность U_pt от 8,0-10^-10 до 4,8-10^-9 с;

• 2.4.3. средней мощности оптического излучения для ВОСП с СКО S_0Pcp, не превышающим 2-10^—4 при десяти независимых наблюдениях, и НСП 0_0Рср, составляющей 3-10^-4 (с использованием установки на базе калориметрической системы с электрическим замещением).

Неопределенность измерений при воспроизведении единицы средней мощности оптического излучения для ВОСП составляет:

стандартная неопределенность по типу А и_АРср не более 2-10^-4; стандартная неопределенность по типу B и_ВРср не более 1,2-10^-4; суммарная стандартная неопределенность и_СРср не более 2,3-10^-4; расширенная неопределенность и_рРср не более 6,7-10^-4;

• 2.4.4. ослабления оптического излучения для ВОСП с СКО SA, не превышающим (от 3-10^-3 до 5-10^-2) дБ при десяти независимых наблюдениях, и НСП 0A, составляющей от 8,0-10^-3 до 1,6-10^-1 дБ.

Неопределенность измерений при воспроизведении единицы ослабления оптического излучения для ВОСП составляет:

стандартная неопределенность по типу А и_АА от 3-10^-3 до 5-10^-2 дБ; стандартная неопределенность по типу B и_ВА от 3,3-10^-3 до 6,6-10^-2 дБ; суммарная стандартная неопределенность и_СА от 4,5-10^-3 до 8,3-10^-2 дБ; расширенная неопределенность U_pA от 1,1-10^-2 до 2,1-10^-1 дБ;

• 2.4.5. длины волны оптического излучения для ВОСП с СКО S_x, не превышающим 5,31-10^-9 мкм при десяти независимых наблюдениях, и НСП 0_x, составляющей 1,17-10^-7 мкм.

Неопределенность измерений при воспроизведении единицы длины волны оптического излучения для ВОСП составляет:

стандартная неопределенность по типу А uAx не более 5,3110^-9 мкм; стандартная неопределенность по типу B uBx 4,81 10^-8 мкм;

суммарная стандартная неопределенность uCx от 4,84^ 10^-8 мкм; расширенная неопределенность U^ 1,44-10^-7 мкм.

• 2.5. Для обеспечения воспроизведения единиц длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для ВОСП с указанной точностью следует соблюдать правила хранения и применения государственного первичного специального эталона, утвержденные в установленном порядке.

• 2.6. Государственный первичный специальный эталон применяют для передачи единиц длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для ВОСП вторичному и рабочим эталонам, а также высокоточным средствам измерений методом непосредственного сличения, методом прямых измерений или методом сличений при помощи компаратора. В качестве компараторов для средств измерений длины и времени распространения сигнала в световоде применяют образцы оптического волокна соответствующей длины. В качестве компараторов для средств измерений длины волны оптического излучения для ВОСП применяют источники лазерного излучения, интерферометры и волоконно-оптические решётки Брэгга. В качестве компараторов средней мощности оптического излучения для ВОСП применяют калориметрические и фотоэлектрические ваттметры с волоконным входом.

• 3.1. Вторичный эталон предназначен для воспроизведения и хранения единиц длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для ВОСП, передачи единиц указанных величин рабочим эталонам.

• 3.2. Вторичный эталон состоит из трех комплексов технических средств: аппаратуры для воспроизведения, хранения и передачи единиц средней мощности и ослабления оптического излучения в ВОСП;

аппаратуры для воспроизведения, хранения и передачи единиц длины и распределенного ослабления в ВОСП;

аппаратуры для воспроизведения, хранения и передачи единицы длины волны оптического излучения в ВОСП.

В каждый комплекс технических средств может входить эталон-переносчик, используемый для передачи соответствующих единиц величин на месте применения или в качестве компаратора.

• 3.3. Диапазон значений, воспроизводимых вторичным эталоном, составляет:

от 60 до 5-10⁵ м - для длины⁴ в световоде L на фиксированных длинах волн X в диапазоне от 0,85 до 1,70 мкм;

от 1-10^-4 до 1-10^-3 Вт - для средней мощности оптического излучения для ВОСП Pcp на фиксированных длинах волн X в диапазоне от 0,6 до 1,7 мкм (с использованием установки на базе калориметрической системы с электрическим замещением);

от 0,05 до 70,00 дБ - для ослабления оптического излучения для ВОСП A на фиксированных длинах волн X в диапазоне от 0,6 до 1,7 мкм;

от 0,6 до 1,70 - для длины волны оптического излучения для ВОСП X.

• 3.4. Вторичный эталон обеспечивает воспроизведение единиц величин при доверительной вероятности Р = 0,95:

длины в световоде с СКО SL, не превышающим 2,0-10^-2 м при десяти независимых наблюдениях, и НСП 0_L, составляющей от 0,08 до 0,58 м;

средней мощности оптического излучения для ВОСП c СКО S_0Pcp, не превышающим 1,5-10^-3 при десяти независимых наблюдениях, и НСП 0_0Рср, составляющей 2,0-10^-3 (с использованием установки на базе калориметрической системы с электрическим замещением);

ослабления оптического излучения для ВОСП с СКО SA, не превышающим (от 5-10^-3 до 7-10^-2) дБ при десяти независимых наблюдениях, и НСП 0A, составляющей от 1,0-10^-2 до 2,0-10^-1 дБ.

длины волны оптического излучения для ВОСП в диапазоне длин волн от 0,6 до 1,26 мкм с СКО S_x, не превышающим 2-10^—4 мкм при десяти независимых наблюдениях, и НСП 0_Л, составляющим 3-10^—4 мкм; в диапазоне длин волн от 1,26 до 1,70 мкм - с СКО S_x, не превышающим (от 2-10^-7 до 3-10⁷) мкм при десяти независимых наблюдениях, и НСП 0_Л, составляющим от 1,5-10^-7 до 2,0-10^-7 мкм.

• 3.5. Вторичный эталон применяют для передачи единиц длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для ВОСП рабочим эталонам методом прямых измерений или методом сличений при помощи компаратора.

• 4.1. В качестве рабочих эталонов единиц длины и ослабления в световоде применяют катушки с оптическим волокном и оптические генераторы, воспроизводящие нормируемые значения длины в световоде L в диапазоне от 60 до 640⁵ м и ослабления в световоде Af в диапазоне от 0,5 до 25,0 дБ на фиксированных длинах волн X в диапазоне от 0,85 до 1,70 мкм.

Доверительные границы абсолютных погрешностей воспроизведения единиц величин рабочими эталонами при доверительной вероятности P = 0,95 составляют для единицы длины в световоде 5_L [(0,15 ... 0,25) + + (3 ... 10)-10^-6-L] м, где L - воспроизводимое значение длины в световоде в м, и для единицы ослабления в световоде 5Af (0,015 . 0,020)-Af дБ, где Af -воспроизводимое значение ослабления в световоде в дБ.

Рабочие эталоны применяют для поверки средств измерений методом прямых измерений.

• 4.2. В качестве рабочих эталонов единицы ослабления оптического излучения для ВОСП применяют эталонные меры ослабления на основе световодов, а также перестраиваемые и неперестраиваемые оптические аттенюаторы в диапазоне воспроизведения единицы ослабления оптического излучения в ВОСП A от 0,1 до 100,0 дБ на фиксированных длинах волн X в диапазоне от 0,4 до 2,5 мкм.

Доверительные границы абсолютной погрешности воспроизведения единицы ослабления оптического излучения в ВОСП 5A эталонными мерами ослабления при доверительной вероятности P = 0,95 составляют от 0,02 до 2,00 дБ.

Эталонные меры ослабления применяют для поверки средств измерений методом прямых измерений или методом сличений при помощи компаратора.

• 4.3. В качестве рабочих эталонов единиц средней мощности и ослабления оптического излучения для ВОСП на фиксированных длинах волн X в диапазоне от 0,4 до 2,5 мкм применяют комплексы средств измерений средней мощности оптического излучения в диапазоне измерений P_cp от 1 • 10^-15 до 10 Вт (от минус 120 до плюс 40 дБм), которые включают:

комплект стабилизированных источников лазерного излучения на фиксированных длинах волн в диапазоне длин волн от 0,4 до 2,5 мкм с волоконно-оптическим выходом;

фотоэлектрическое средство измерений средней мощности оптического излучения для ВОСП, получившее единицу на длинах волн стабилизированных источников излучения из состава рабочего эталона;

комплект оптических аттенюаторов и волоконно-оптических устройств.

Доверительные границы относительной погрешности измерений рабочими эталонами средней мощности оптического излучения для ВОСП на длинах волн градуировки д_0к при доверительной вероятности Р = 0,95 составляют от V10^-2 до 2^10 ² (от 0,04 до 0,09 дБ); относительных уровней мощности оптического излучения д_0О при доверительной вероятности Р = 0,95

• - от 3Л0^-3 до 1,0Л0^-2 (от 0,01 до 0,04 дБ); средней мощности оптического излучения в рабочих спектральных диапазонах д_0Рср при доверительной вероятности Р = 0,95 - от 3^ 10 ² до 8^ 10 ² (от 0,13 до 0,36 дБ).

Рабочие эталоны единиц средней мощности и ослабления оптического излучения для ВОСП применяют для поверки средств измерений методом непосредственного сличения или методом прямых измерений.

• 4.4. В качестве рабочих эталонов единиц средней мощности и ослабления оптического излучения для ВОСП на фиксированных длинах волн X от 0,6 до 1,8 мкм применяют комплексы средств измерений средней мощности оптического излучения в диапазоне измерений P_cp от Ъ10^-12 до 1 •10^-1 Вт (от минус 90 до плюс 20 дБм), которые включают:

комплект стабилизированных источников лазерного излучения на фиксированных длинах волн в диапазоне длин волн от 0,6 до 1,8 мкм с волоконно-оптическим выходом;

фотоэлектрическое средство измерений средней мощности оптического излучения для ВОСП, получившее единицу на длинах волн стабилизированных источников излучения из состава рабочего эталона;

комплект оптических аттенюаторов и волоконно-оптических устройств.

Доверительные границы относительной погрешности измерений рабочими эталонами средней мощности оптического излучения для ВОСП на длинах волн градуировки д_0к при доверительной вероятности Р = 0,95 составляют от 230 ² до 530 ² (от 0,08 до 0,22 дБ); относительных уровней мощности оптического излучения д_0О при доверительной вероятности Р = 0,95

• - от 1Д10^-2 до 2,530 ² (от 0,04 до 0,11 дБ); средней мощности оптического излучения в рабочих спектральных диапазонах д_0Рср при доверительной вероятности Р = 0,95 - от 430^-2 до 8^ 10^-2 (от 0,18 до 0,36 дБ).

Рабочие эталоны единиц средней мощности и ослабления оптического излучения для ВОСП применяют для поверки средств измерений методом непосредственного сличения или методом прямых измерений.

• 4.5. В качестве рабочих эталонов единиц средней мощности и ослабления оптического излучения в диапазоне P_cp от 1-10^-15 до 100 Вт (от минус 120 до плюс 50 дБм) в диапазоне длин волн X от 0,19 до 12,00 мкм применяют комплексы средств измерений средней мощности оптического излучения, которые включают:

комплект неселективных средств измерений средней мощности оптического излучения в диапазоне длин волн от 0,19 до 12,00 мкм при уровнях мощности оптического излучения от 1-10^—4 до 100 Вт (от минус 10 до плюс 50 дБм);

комплект стабилизированных по средней мощности источников лазерного излучения на фиксированных длинах волн в диапазоне длин волн от 0,19 до 12,00 мкм;

фотоэлектрическое средство измерений средней мощности оптического излучения, работающее на фиксированных длинах волн в диапазоне длин волн от 0,4 до 2,5 мкм при уровнях мощности от 1-10^-15 до 100 Вт (от минус 120 до плюс 50 дБм);

комплект оптических аттенюаторов;

комплект устройств для определения линейности градуировочной характеристики.

Доверительные границы относительной погрешности измерений рабочими эталонами средней мощности оптического излучения на длинах волн градуировки д_0к при доверительной вероятности Р = 0,95 составляют от 5-10^-3 до 2,0-10^-2 (от 0,02 до 0,09 дБ); относительных уровней мощности оптического излучения д_0О при доверительной вероятности Р = 0,95 -от 1-10^-3 до 1,0-10^-2 (от 0,004 до 0,040 дБ); средней мощности оптического излучения в рабочих спектральных диапазонах д_0Рср при доверительной вероятности Р = 0,95 - от 1,0-10^-2 до 4,0-10^-2 (от 0,04 до 0,18 дБ).

Рабочие эталоны единиц средней мощности и ослабления оптического излучения применяют для поверки средств измерений методом непосредственного сличений или методом прямых измерений.

• 4.6. В качестве рабочих эталонов единицы средней мощности оптического излучения применяют неселективные средства измерений средней мощности оптического излучения в диапазоне измерений P_cp от 1-10^-5 до 100 Вт (от минус 20 до плюс 50 дБм) в диапазоне длин волн X от 0,19 до 12,00 мкм.

Доверительные границы относительной погрешности измерений средней мощности оптического излучения д_0Рср рабочими эталонами при доверительной вероятности = 0,95 составляют от 2-10^-3 до 1,5-10^-2.

Рабочие эталоны единицы средней мощности оптического излучения применяют для поверки средств измерений методом непосредственного сличения.

• 4.7. В качестве рабочих эталонов единицы длины волны оптического излучения для ВОСП на фиксированных длинах волн X в диапазоне от 0,6 до 3,4 мкм применяют образцы лазеров с узкой спектральной полосой излучения (порядка 0,3 нм и менее) и эталонные меры на основе газонаполненных кювет.

Доверительные границы относительной погрешности воспроизведения единицы длины волны оптического излучения д_0Х рабочими эталонами при доверительной вероятности Р = 0,95 составляют от 5-10^-7 до 5-10^-5.

Рабочие эталоны единицы длины волны оптического излучения для ВОСП применяют для поверки средств измерений методом прямых измерений.

• 4.8. В качестве рабочих эталонов и мер обратных потерь для ВОСП в диапазоне A_r от 0,05 до 90,0 дБ на фиксированных длинах волн X в диапазоне от 0,8 до 1,8 мкм применяют комплексы средств измерений, которые включают:

эталонный измеритель обратных потерь;

набор эталонных мер обратных потерь;

компаратор обратных потерь.

Доверительные границы относительной погрешности воспроизведения единицы обратных потерь d_Ar рабочими эталонами при доверительной вероятности Р = 0,95 составляют от 0,1 до 2,0 дБ.

Рабочие эталоны и меры обратных потерь для ВОСП применяют для поверки средств измерений методом прямых измерений.

• 5.1. В качестве средств измерений применяют:

оптические рефлектометры с диапазоном измерений длины в световоде L от 60 до 640⁵ м на фиксированных длинах волн X в диапазоне от 0,85 до 1,70 мкм и пределом допускаемой абсолютной погрешности измерений длины в световоде A_L (0,5 + 140^-5 L) м, где L - измеренное значение длины в световоде в м, а также с диапазоном измерений ослабления в световоде Af от 0,5 до 25,0 дБ и пределом допускаемой абсолютной погрешности измерений ослабления в световоде Д_А/ (0,025 0,050)Af дБ, где Af - измеренное значение ослабления в световоде в дБ;

средства измерений расстояний до неоднородности в световодах с диапазоном измерений длины в световоде L от 60 до 340⁵ м на фиксированных длинах волн X в диапазоне от 0,85 до 1,70 мкм и пределами допускаемой абсолютной погрешности измерений длины в световоде Д/, от 1 до 30 м;

средства измерений оптических потерь в световодах и пассивных компонентах ВОСП с диапазоном измерений ослабления оптического излучения A от 0,1 до 120,0 дБ на фиксированных длинах волн X в диапазоне от 0,4 до 2,5 мкм и пределами допускаемой абсолютной погрешности измерений ослабления оптического излучения Д_А от 0,05 до 6,00 дБ;

оптические аттенюаторы с диапазоном измерений ослабления оптического излучения A от 0,1 до 120 дБ на фиксированных длинах волн X в диапазоне от 0,4 до 2,5 мкм и пределами допускаемой абсолютной погрешности измерений ослабления оптического излучения на длинах волн градуировки Л_А от 0,05 до 4,00 дБ;

оптические генераторы с волоконно-оптическим выходом

с нестабильностью мощности оптического излучения v от 5-10^-3 до 3,0-10^-2 (от 0,02 до 0,13 дБ) на фиксированных длинах волн X в диапазоне от 0,4 до 2,5 мкм и пределами допускаемой относительной погрешности установки выходной мощности оптического излучения Л_0Рср от 2,5-10^-2 до 2,0-10^-1 (от 0,1 до 1,0 дБ);

оптические анализаторы спектра и измерители длины волны оптического излучения для ВОСП с диапазоном измерений длин волн оптического излучения для ВОСП X от 0,6 до 3,4 мкм и пределами допускаемой относительной погрешности измерений длин волн оптического излучения Лох от 1-10^-6 до 1-10^-3, с диапазоном измерений средней мощности оптического излучения от 1-10^-10 до 1-10^-1 Вт (от минус 70 до плюс 20 дБм) и пределами допускаемой относительной погрешности измерений средней мощности оптического излучения на длинах волн градуировки Л_0к от 5-10^-2 до 1,3-10^-1 (от 0,2 до 0,6 дБ);

измерители обратных потерь для ВОСП с диапазоном измерений обратных потерь Ar от 0,05 до 90,0 дБ на фиксированных длинах волн X в диапазоне от 0,8 до 1,8 мкм и пределами допускаемой абсолютной погрешности измерений обратных потерь Л_Аг от 0,2 до 2,5 дБ;

когерентные источники оптического излучения для ВОСП в диапазоне длин волн оптического излучения X от 0,6 до 1,7 мкм с пределами допускаемой относительной погрешности измерений длин волн оптического излучения Л0х от 1,7Л0 ⁶ до 1,740^-3;

оптические высокоточные рефлектометры с диапазоном измерений длины в световоде L от 60 до 640⁵ м в диапазоне длин волн X от 0,85 до 1,70 мкм и пределом допускаемой абсолютной погрешности измерений длины в световоде Л_х (0,15+ 5,040^-6^L) м, где L - измеренное значение длины в световоде в м, с диапазоном измерений ослабления в световоде Af от 0,5 до 25,0 дБ и пределом допускаемой абсолютной погрешности измерений ослабления в световоде Л_А/ от 0,02^ Af до 0,03-А/ дБ, где Af - измеренное значение ослабления в световоде в дБ;

анализаторы распределенных волоконно-оптических датчиков физических величин с диапазоном измерений длины в световоде L от 100 до 640⁵ м в диапазоне длин волн X от 0,85 до 1,70 мкм и пределом допускаемой абсолютной погрешности измерений длины в световоде Л_х равным (0,15 + 5,040 ⁶^L) м, L - измеренное значение длины в м;

световодные меры времени задержки с диапазоном воспроизведения времени задержки t от 1-10^-6 до 1-10^-5 с на фиксированных длинах волн X в диапазоне от 0,85 до 1,70 мкм и пределами допускаемой абсолютной погрешности воспроизведения времени задержки Л_t 1-10^-9 с;

средства измерений средней мощности оптического излучения в диапазоне длин волн от 0,19 до 12 мкм с диапазоном измерений средней мощности оптического излучения Pcp от 1-10^-5 до 100 Вт и пределами допускаемой относительной погрешности измерений средней мощности оптического излучения Л_0Рср от 5-10^-3 до 5,0-10^-2;

высокоточные оптические анализаторы спектра, измерители длины волны оптического излучения для ВОСП и волоконно-оптических датчиков с диапазоном измерений длин волн оптического излучения X от 0,6 до 1,7 мкм и пределами допускаемой относительной погрешности измерений длин волн оптического излучения Л_0Л от 5-10^-7 до 3-10^-5, с диапазоном измерений средней мощности оптического излучения P_cp от   1-10^-9   до   1-10^-1 Вт

(от минус 60 до плюс 20 дБм) и пределами допускаемой относительной погрешности измерений средней мощности оптического излучения на длинах волн градуировки Л_0к от 2,5-10^-2 до 1-10^-1 (от 0,1 до 0,4 дБ);

средства измерений средней мощности оптического излучения на фиксированных длинах волн X в диапазоне от 0,4 до 2,5 мкм с диапазоном измерений средней мощности оптического излучения P_cp от 1-10^-15 до 100 Вт (от минус 120 до плюс 50 дБм) и пределами допускаемой относительной погрешности измерений средней мощности оптического излучения на длинах волн градуировки Л_0к от 1,5-10^-2 до 5,0-10^-2 (от 0,10 до 0,22 дБ), пределами допускаемой относительной погрешности измерений относительных уровней мощности оптического излучения Л₀о от 1,0-10^-2 до 2,5-10^-2 (от 0,04 до 0,11 дБ);

ваттметры и оптические тестеры для источников излучения с известной длиной волны оптического излучения в диапазоне длин волн X от 0,4 до 2,5 мкм с диапазоном измерений средней мощности оптического излучения P_cp от 1-10¹⁵ до 100 Вт (от минус 120 до плюс 50 дБм) и пределами допускаемой относительной погрешности измерений средней мощности оптического излучения на длинах волн градуировки Л_0к от 2,5-10^-2 до 1,5-10^-1 (от 0,11 до 0,70 дБ), пределами допускаемой относительной погрешности измерений относительных уровней мощности оптического излучения Л0О от 2-10^-2 до 5-10^-2 (от 0,11 до 0,22 дБ), пределами допускаемой относительной погрешности измерений мощности оптического излучения в рабочем спектральном диапазоне Л_0Рср от 7-10^-2 до 1,5-10^-1 (от 0,3 до 0,7 дБ).

¹

Значения длин в тексте и в поверочной схеме соответствуют времени двукратного прохождения

²

сигнала по оптическому волокну (в прямом и обратном направлении). Такой способ выражения длины

³

необходим для оптических рефлектометров.

⁴

Значения длин в тексте и в поверочной схеме соответствуют времени двукратного прохождения сигнала по оптическому волокну (в прямом и обратном направлении). Такой способ выражения длины необходим для оптических рефлектометров.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

5 декабря 2019 г.                                                _Ко 2862

Москва

Об утверяедении государственной поверочной схемы

для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», Временным порядком разработки (пересмотра) и утверждения государственных поверочных схем, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2017 г. №  1832, а также Планом разработки (пересмотра) и утверждения

государственных поверочных схем на 2019 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2819, п р и к а з ы в а ю:

• 1. Утвердить прилагаемую Государственную поверочную схему для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации (далее - ГПС).

• 2. Установить, что ГПС применяется для Государственного первичного специального эталона единиц длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем и передачи информации (ГЭТ 170-2011), эталонов единиц параметров волоконно-оптических систем передачи информации, средств измерений параметров волоконно-оптических систем передачи информации и вводится в действие с 1 января 2020 г.

• 3. Управлению технического регулирования и стандартизации (И.А.Киреева) совместно с ФГУП «ВНИИОФИ» (А.С.Батурин) обеспечить прекращение применения в качестве национального стандарта Российской Федерации межгосударственного стандарта ГОСТ 8.585-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации».

• 4. ФГУП «ВНИИОФИ» (А.С.Батурин) направить сведения о ГПС в ФГУП «ВНИИФТРИ» (С.И.Донченко) для их внесения в Федеральный информационный фонд по обеспечению единства измерений.

• 5. Управлению метрологии (Д.В.Гоголев) обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационнотелекоммуникационной сети «Интернет».

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится s системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
