№1954 от 22.08.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 109604
О переоформлении свидетельства об утверждении типа средства измерений № 39439 "Преобразователи аналоговых сигналов измерительные НПТ" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 1954 от 22.08.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ22 августа 2019 г. № 1954
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 39439 «Преобразователи аналоговых сигналов измерительные НПТ» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ПО «ОВЕН» б/д № 20-06-03/2019 приказываю:
-
1. Внести изменения в описание типа на преобразователи аналоговых сигналов измерительные Н11Т, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 44045-10, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу КУВФ.405541.001МП «Преобразователи аналоговых сигналов измерительные НПТ. Методика поверки» с изменением № 1 и распространить действие документа на преобразователи аналоговых сигналов измерительные НПТ, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 39439 «Преобразователи аналоговых сигналов измерительные НПТ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 44045-10, в связи с заменой документа на поверку.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа
средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
С.С. Голубев
✓ — — " \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
CBI/Ц НИЯ О СсРШФИКАН 'ЯП
Сертификат 00E1036EE32711E880E9E0071BFC5DO276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «22» августа 2019 г. № 1954
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи аналоговых сигналов измерительные НПТ Назначение средства измеренийПреобразователи аналоговых сигналов измерительные НПТ (далее - преобразователи) предназначены для измерений и преобразований аналоговых сигналов в виде силы и напряжения постоянного тока, сопротивления (в том числе сигналов от термоэлектрических преобразователей по ГОСТ Р 8.585-2001 и термопреобразователей сопротивления по ГОСТ 6651-2009) в унифицированные сигналы силы и (или) напряжения постоянного тока.
Описание средства измеренийПринцип действия преобразователей основан на измерении аналоговых входных сигналов, получаемых от первичных преобразователей (датчиков) различных физических величин в цифровую форму с помощью аналого-цифрового преобразователя (АЦП), дальнейшей его обработке микропроцессором и последующем преобразовании на цифроаналоговом преобразователе (ЦАП) в аналоговый сигнал силы и (или) напряжения постоянного тока.
Преобразователи являются микропроцессорными переконфигурируемыми (потребителем) устройствами.
Преобразователи выпускаются в разных исполнениях, отличающихся друг от друга конструкцией корпуса, типом датчика входного сигнала, числом каналов преобразования, видом выходного аналогового сигнала, общепромышленным или взрывозащищенным исполнением.
Конструктивно преобразователи выполнены в пластмассовых корпусах для крепления на DIN-рейку (НПТ-1 и НПТ-1К), для монтажа в соединительную головку первичного преобразователя (НПТ-2) или для монтажа в соединительную головку первичного преобразователя типа В по стандарту DIN 43729 (НПТ-3). На корпусе преобразователей имеются разъемы для подключения источника питания и входных/выходных цепей.
Конструкция преобразователей не требует дополнительной защиты от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Информация о возможных исполнениях преобразователей приведена в структуре условного обозначения, представленного на рисунке 1.
НПТ - X. X. X. X - X Тип корпуса
Тип датчика входного
сигнала
Число каналов
преобразования
Выходной сигнал
преобразователя
Маркировка взрывозащитыРисунок 1 - Структура условного обозначения преобразователей
Тип корпуса:
-
1 - для крепления на DIN-рейку;
1К - для крепления на DIN-рейку компактный;
-
2 - для монтажа в соединительную головку;
-
3 - для монтажа в соединительную головку типа В по стандарту DIN43729. Тип датчика входного сигнала:
- по спецификации ООО «Производственное Объединение ОВЕН»
Число каналов преобразования:
-
1 - один;
-
2 - два.
Выходной сигнал преобразователя:
-
1 - сила постоянного тока от 4 до 20 мА, от 0 до 20 мА;
-
2 - сила постоянного тока от 4 до 20 мА;
-
3 - сила постоянного тока от 0 до 5 мА, от 0 до 20 мА, от 4 до 20 мА; напряжение постоянного тока от 0 до 5 В, от 0 до 10 В, от 2 до 10 В.
Маркировка взрывозащиты:
Ех - взрывозащищенное исполнение;
при отсутствии - общепромышленное исполнение.
Фотографии общего вида преобразователей приведены на рисунках 2 и 3.

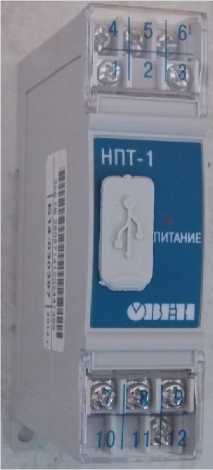

НПТ-1

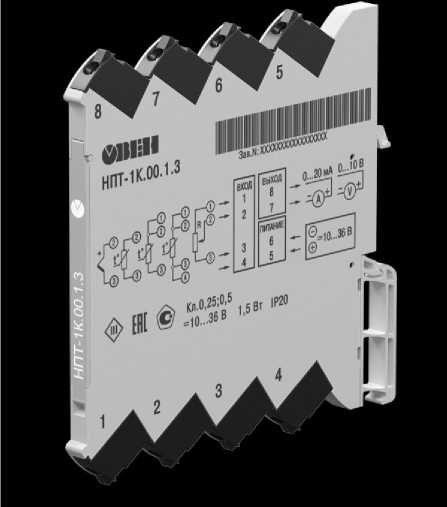

НПТ-1К
Рисунок 2 - Общий вид преобразователей для крепления на DIN-рейку
НПТ-2
НПТ-3
Рисунок 3 - Общий вид преобразователей для монтажа в соединительную головку
Пломбирование преобразователей не предусмотрено.
Программное обеспечениеПрограммное обеспечение (ПО) преобразователей состоит из встроенного ПО, которое необходимо для их функционирования. Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО.
Идентификационные данные ПО приведены в таблицах 1 - 6.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
НПТ-1 |
|
Идентификационное наименование ПО |
np01 m32u4 v0 915.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.1 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
НПТ-1Ех |
|
Идентификационное наименование ПО |
NP01EV10.HEX |
|
Номер версии (идентификационный номер) ПО |
не ниже 10.0 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Таблица 3
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
НПТ-1К |
|
Идентификационное наименование ПО |
ПО embSoft NPT-Ж v1.07.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.07 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Таблица 4
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
НПТ-2 |
|
Идентификационное наименование ПО |
NPT02 v2 00.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.0 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Таблица 5
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
НПТ-3 |
|
Идентификационное наименование ПО |
ПО embSoft NPT3 v2.05.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.05 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Таблица 6
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
НПТ-3Е\ |
|
Идентификационное наименование ПО |
ПО embSoft NPT3E\ v2.09.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.09 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Уровень защиты встроенного ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014. ПО защищено от преднамеренных изменений с помощью специальных программных сред.
Метрологические и технические характеристикиМетрологические характеристики, диапазоны преобразований при работе с соответствующими первичными преобразователями, минимальные интервалы диапазонов преобразований, диапазоны выходного сигнала и пределы допускаемых основных приведенных погрешностей преобразования приведены в таблицах 7 - 10. Основные технические характеристики преобразователей приведены в таблице 11.
Таблица 7 - Метрологические характеристики НПТ-1
|
Сигнал датчика (условное обозначение НХС первичного преобразователя) |
Диапазон преобразования |
Минимальный интервал диапазона преобразования |
Диапазон выходного сигнала |
Пределы допускаемой основной приведенной (от диапазона измерений) погрешности преобразования, % |
|
Термопреобразователи сопротивления по ГОСТ 6651-2009 | ||||
|
50П (а=0,00391 оС-1) |
от -200 до +850°С* |
100 °С |
от 0 до 20 мА от 4 до 20 мА |
±0,25 |
|
100П (а=0,00391 оС-1) |
от -200 до +850°С* |
100 °С | ||
|
500П (а=0,00391 оС-1) |
от -200 до +850 °С |
100 °С | ||
|
1000П (а=0,00391 оС-1) |
от -200 до +850 °С |
100 °С | ||
|
Pt50 (а=0,0038 5 оС-1) |
от -200 до +850°С* |
100 °С | ||
|
Pt100 (а=0,0038 5 оС-1) |
от -200 до +850°С* |
100 °С | ||
|
Pt1000 (а=0,0038 5 оС-1) |
от -200 до +850 °С |
100 °С | ||
|
50М (а=0,00428 оС-1) |
от -180 до +200 °С |
50 °С | ||
|
100М (а=0,00428 оС-1) |
от -180 до +200 °С |
50 °С | ||
|
Си50 (а =0,00426 оС-1) |
от -50 до +200 °С |
50 °С | ||
|
Си100 (а=0,00426 оС-1) |
от -50 до +200 °С |
50 °С | ||
|
100Н (а=0,00617 °C-1) |
от -60 до +180 °С |
50 °С | ||
|
Сигнал датчика (условное обозначение НХС первичного преобразователя) |
Диапазон преобразования |
Минимальный интервал диапазона преобразования |
Диапазон выходного сигнала |
Пределы допускаемой основной приведенной (от диапазона измерений) погрешности преобразования, % |
|
Термоэлектрические преобразователи по ГОСТ Р 8.585-2001 | ||||
|
ТВР (A-1) |
от 0 до +2500 °С |
600 °С | ||
|
ТВР (A-2) |
от 0 до +1800 °С |
400 °С | ||
|
твр (a-з) |
от 0 до +1800 °С |
400 °С | ||
|
ТПР (B) |
от +200 до +1800 °С |
1200 °С | ||
|
ТЖК (J) |
от -200 до+1200 °С |
200 °С |
от 0 до 20 мА | |
|
ТХА (K) |
от -200 до+1300°С |
400 °С |
от 4 до 20 мА |
±0,5 |
|
ТХК (L) |
от -200 до +800 °С |
200 °С | ||
|
ТНН (N) |
от -200 до+1300°С |
400 °С | ||
|
ТПП (r) |
от 0 до +1750 °С |
600 °С | ||
|
ТПП (s) |
от 0 до +1750 °С |
600 °С | ||
|
ТМК (T) |
от -200 до +400 °С |
200 °С | ||
|
* - только для преобразователей в общепромышленном исполнении. Для преобразователей во взрывозащищенном исполнении от -200 до +750 °С. | ||||
Таблица 8 - Метрологические характеристики НПТ-1К
|
Сигнал датчика (условное обозначение НХС первичного преобразователя) |
Диапазон преобразования |
Минимальный интервал диапазона преобразования |
Диапазон выходного сигнала |
Пределы допускаемой основной приведенной (от диапазона измерений) погрешности преобразования, % |
|
Термопреобразователи сопротивления по ГОСТ 6651-2009 | ||||
|
50П (а=0,00391 оС-1) |
от -200 до +850 °С |
100 °С |
от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 0 до 10 В от 2 до 10 В |
±0,25 |
|
100П (а=0,00391 оС-1) |
от -200 до +850 °С |
100 °С | ||
|
500П (а=0,00391 оС-1) |
от -200 до +850 °С |
100 °С | ||
|
1000П (а=0,00391 оС-1) |
от -200 до +850 °С |
100 °С | ||
|
Pt50 (а=0,0038 5 оС-1) |
от -200 до +850 °С |
100 °С | ||
|
Pt100 (а=0,0038 5 оС-1) |
от -200 до +850 °С |
100 °С | ||
|
Pt500 (а=0,0038 5 оС-1) |
от -200 до +850 °С |
100 °С | ||
|
Pt1000 (а=0,0038 5 оС-1) |
от -200 до +850 °С |
100 °С | ||
|
50М (а=0,00428 оС-1) |
от -180 до +200 °С |
50 °С | ||
|
100М (а=0,00428 оС-1) |
от -180 до +200 °С |
50 °С | ||
|
Си50 (а =0,00426 оС-1) |
от -50 до +200 °С |
50 °С | ||
|
Си100 (а=0,00426 оС-1) |
от -50 до +200 °С |
50 °С | ||
|
100Н (а=0,00617 оС-1) |
от -60 до +180 °С |
50 °С | ||
|
Сигнал датчика (условное обозначение НХС первичного преобразователя) |
Диапазон преобразования |
Минимальный интервал диапазона преобразования |
Диапазон выходного сигнала |
Пределы допускаемой основной приведенной (от диапазона измерений) погрешности преобразования, % |
|
Термоэлектрические преобразователи по ГОСТ Р 8.585-2001 | ||||
|
ТВР (A-1) |
от 0 до +2500 °С |
600 °С |
от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 0 до 10 В от 2 до 10 В |
±0,5 |
|
ТВР (A-2) |
от 0 до +1800 °С |
600 °С | ||
|
твр (a-з) |
от 0 до +1800 °С |
600 °С | ||
|
ТПР (B) |
от +200 до +1800 °С |
1200 °С | ||
|
ТЖК (J) |
от -200 до+1200 °С |
500 °С | ||
|
ТХА (K) |
от -200 до+1300°С |
500 °С | ||
|
ТХК (L) |
от -200 до +800 °С |
400 °С | ||
|
ТНН (N) |
от -200 до+1300°С |
500 °С | ||
|
ТПП (r) |
от 0 до +1750 °С |
600 °С | ||
|
ТПП (s) |
от 0 до +1750 °С |
600 °С | ||
|
ТМК (T) |
от -200 до +400 °С |
400 °С | ||
|
Термоэлектрические преобразователи | ||||
|
Тур L |
от -200 до +900 °С (от - 8 ,15 до +5з,14 мВ) |
400 °С |
от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 0 до 10 В от 2 до 10 В |
±0,5 |
|
Сигналы сопротивления | ||||
|
Потенциометр (R < 1000 Ом) |
от 0 до 1000 Ом |
100 Ом |
от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 0 до 10 В от 2 до 10 В |
±0,25 |
|
Сопротивление |
от 0 до 1000 Ом |
100 Ом | ||
|
Сигнал датчика (условное обозначение НХС первичного преобразователя) |
Диапазон преобразования |
Минимальный интервал диапазона преобразования |
Диапазон выходного сигнала |
Пределы допускаемой основной приведенной (от диапазона измерений) погрешности преобразования, % |
|
Унифицированные сигналы по ГОСТ 26.011-80 | ||||
|
Сила постоянного тока |
от 0 до 5 мА |
5 мА |
от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 0 до 10 В от 2 до 10 В |
±0,25 |
|
от 0 до 20 мА |
20 мА | |||
|
от 4 до 20 мА |
16 мА | |||
|
Напряжение постоянного тока |
от 0 до 1 В |
1 В | ||
|
от 0 до 5 В |
5 В | |||
|
от 0 до 10 В |
10 В | |||
Таблица 9 - Метрологические характеристики НПТ-2
|
Сигнал датчика (условное обозначение НХС первичного преобразователя) |
Диапазон преобразования |
Минимальный интервал диапазона преобразования |
Диапазон выходного сигнала |
Пределы допускаемой основной приведенной (от диапазона измерений) погрешности преобразования, % |
|
Термопреобразователи сопротивления по ГОСТ 6651-2009 | ||||
|
100П (а=0,00391 оС-1) |
от -100 до +500 °С |
100 °С |
от 4 до 20 мА |
±0,25 |
|
Pt100 (а=0,0038 5 оС-1) |
от -100 до +500 °С |
100 °С | ||
|
50М (а=0,00428 оС-1) |
от -50 до +180 °С |
50 °С | ||
|
100М (а=0,00428 оС-1) |
от -50 до +180 °С |
50 °С | ||
|
Термоэлектрические преобразователи по ГОСТ Р 8.585-2001 | ||||
|
ТХА (K) |
от -40 до+1300 °С |
400 °С |
от 4 до 20 мА |
±0,5 |
|
ТХК (L) |
от -40 до +800 °С |
400 °С | ||
Таблица 10 - Метрологические характеристики НПТ-3
|
Сигнал датчика (условное обозначение НХС первичного преобразователя) |
Диапазон преобразования |
Минимальный интервал диапазона преобразования |
Диапазон выходного сигнала |
Пределы допускаемой основной приведенной (от диапазона измерений) погрешности преобразования, % |
|
Термопреобразователи сопротивления по ГОСТ 6651-2009 | ||||
|
50П (а=0,00391 оС-1) |
от -200 до +850 °С * |
100 °С |
от 4 до 20 мА |
±0,25 |
|
100П (а=0,00391 оС-1) |
от -200 до +850 °С * |
100 °С | ||
|
500П (а=0,00391 оС-1) |
от -200 до +850 °С |
100 °С | ||
|
1000П (а=0,00391 оС-1) |
от -200 до +850 °С |
100 °С | ||
|
Pt50 (а=0,0038 5 оС-1) |
от -200 до +850 °С * |
100 °С | ||
|
Pt100 (а=0,0038 5 оС-1) |
от -200 до +850 °С * |
100 °С | ||
|
Pt500 (а=0,0038 5 оС-1) |
от -200 до +850 °С |
100 °С | ||
|
Pt1000 (а=0,0038 5 оС-1) |
от -200 до +850 °С |
100 °С | ||
|
50М (а=0,00428 оС-1) |
от -180 до +200 °С |
50 °С | ||
|
100М (а=0,00428 оС-1) |
от -180 до +200 °С |
50 °С | ||
|
Си50 (а =0,00426 оС-1) |
от -50 до +200 °С |
50 °С | ||
|
Си100 (а=0,00426 оС-1) |
от -50 до +200 °С |
50 °С | ||
|
100Н (а=0,00617 оС-1) |
от -60 до +180 °С |
50 °С | ||
|
Сигнал датчика (условное обозначение НХС первичного преобразователя) |
Диапазон преобразования |
Минимальный интервал диапазона преобразования |
Диапазон выходного сигнала |
Пределы допускаемой основной приведенной (от диапазона измерений) погрешности преобразования, % |
|
Термоэлектрические преобразователи по ГОСТ Р 8.585-2001 | ||||
|
ТВР (A-1) |
от 0 до +2500 °С |
600 °С | ||
|
ТВР (A-2) |
от 0 до +1800 °С |
400 °С | ||
|
твр (a-з) |
от 0 до +1800 °С |
400 °С | ||
|
ТПР (B) |
от +200 до +1800 °С |
1200 °С | ||
|
ТЖК (J) |
от -200 до+1200 °С |
200 °С | ||
|
ТХА (K) |
от -200 до+1300°С |
400 °С |
от 4 до 20 мА |
±0,5 |
|
ТХК (L) |
от -200 до +800 °С |
200 °С | ||
|
ТНН (N) |
от -200 до+1300°С |
400 °С | ||
|
ТПП (r) |
от 0 до +1750 °С |
600 °С | ||
|
ТПП (s) |
от 0 до +1750 °С |
600 °С | ||
|
ТМК (T) |
от -200 до +400 °С |
200 °С | ||
|
* - только для преобразователей во взрывозащищенном исполнении. Для преобразователей в общепромышленном исполнении от -200 до +750 °С. | ||||
Таблица 11 - Основные технические характеристики преобразователей
|
Наименование характеристики |
Значение |
|
Предел допускаемой дополнительной приведенной погрешности преобразователя при изменении температуры окружающей среды от нормальных условий (от 15 до 25 °С включ.) в диапазоне рабочих условий эксплуатации, на каждые 10 °С изменения температуры окружающего воздуха, от предела допускаемой основной приведенной погрешности, не более |
0,5 |
|
Нормальные условия измерений:
|
от 15 до 25 от 30 до 0 от 8 4,0 до 106,7 |
|
Рабочие условия эксплуатации:
|
от -40 до 85 (до 70 для НПТ-1К) до 95 от 8 4,0 до 106,7 |
|
Напряжение питания постоянного тока, В:
|
от 12 до 36 (номинальное 24) от 18 до 36 (номинальное 24) от 10 до 36 (номинальное 24) от 12 до 35 (номинальное 24) |
|
Масса, кг, не более |
0,5 |
|
Габаритные размеры, мм, не более: НПТ-1
|
110 27 76 |
|
Наименование характеристики |
Значение |
|
НПТ-1К | |
|
- высота |
113 |
|
- ширина |
6,1 |
|
- глубина |
115 |
|
НПТ-2 | |
|
- высота |
13 |
|
- диаметр |
45 |
|
НПТ-3 | |
|
- высота |
18,1 |
|
- диаметр |
44 |
|
Маркировка взрывозащиты: | |
|
- НПТ-I.Ex |
Ex ia Ga IIC, Ex ib Gb IIC, |
|
Ex ic Gc IIC | |
|
- НПТ-1К.Ех |
Ex ia Ga IIC |
|
- НПТ-З.Ех |
0Ех ia IIC T6...T4 Ga X |
|
Степень защиты корпуса по ГОСТ 14254-2015: | |
|
- НПТ-1, НПТ-1К |
IP20 |
|
- НПТ-2 |
IP40 |
|
- НПТ-3 |
IP30 |
|
Средняя наработка на отказ, ч |
50 000 |
|
Средний срок службы, лет |
12 |
наносится на корпус преобразователя при помощи наклейки или другим способом, не ухудшающим качества преобразователя, а также на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 12 - Комплектность преобразователей
|
Наименование |
Обозначение |
Количество |
|
Преобразователь аналоговых сигналов измерительный НПТ-Х.Х.Х.Х-Х |
Согласно ТУ |
1 шт. |
|
Руководство по эксплуатации |
КУВФ.405541.002РЭ «Преобразователи аналоговых сигналов измерительные НПТ-1. Руководство по эксплуатации» КУВФ.405541.013РЭ «Преобразователи аналоговых сигналов измерительные НПТ-1К. Руководство по эксплуатации» КУВФ.405541.003РЭ «Преобразователи аналоговых сигналов измерительные НПТ-2. Руководство по эксплуатации» КУВФ.405541.004РЭ «Преобразователи аналоговых сигналов измерительные НПТ-3. Руководство по эксплуатации» |
1 экз. |
|
Наименование |
Обозначение |
Количество |
|
Паспорт и Гарантийный талон |
КУВФ.405541.002ПС «Преобразователи аналоговых сигналов измерительные НПТ-1. Паспорт» КУВФ.405541.013ПС «Преобразователи аналоговых сигналов измерительные НПТ-1К. Паспорт» КУВФ.405541.003ПС «Преобразователи аналоговых сигналов измерительные НПТ-2. Паспорт» КУВФ.405541.004ПС «Преобразователи аналоговых сигналов измерительные НПТ-3. Паспорт» |
1 экз. |
|
Компакт-диск с ПО |
- |
1 шт. |
|
Методика поверки |
КУВФ.405541.001МП «Преобразователи аналоговых сигналов измерительные НПТ. Методика поверки» с изменением № 1 |
1 экз. |
осуществляется по документу КУВФ.405541.001МП «Преобразователи аналоговых сигналов измерительные НПТ. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 25.04.2019 г.
Основные средства поверки:
Калибратор-измеритель унифицированных сигналов эталонный ИКСУ-2000 (регистрационный номер в Федеральном информационном фонде 205 0-06);
Термометр ртутный стеклянный лабораторный ТЛ-4 (Регистрационный № 303-91); Магазин сопротивления Р4 31 (Регистрационный № 6332-77);
Магазин сопротивлений МСР-63 (Регистрационный № 2042-65);
Мера электрического сопротивления постоянного тока многозначная МС 3070М (Регистрационный № 64073-16);
Источник питания постоянного тока Б5-44А (Регистрационный № 5964-77).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразователям аналоговых сигналов измерительным НПТГОСТ 26.011- 0 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р .5 5-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ Р 52931-200 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ .55 -2009 ГСИ. Государственная поверочная схема для средств измерений температуры
КУВФ.405541.001ТУ Преобразователи аналоговых сигналов измерительные НПТ. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Производственное Объединение ОВЕН» (ООО «ПО ОВЕН»)
ИНН 7722127111
Адрес: 111024, г. Москва, 2-я ул. Энтузиастов, д. 5, корп. 5
Тел./факс: +7 (495) 221-60-64 / 728-41-45
Е-mail: support@owen.ru
Web-сайт: www.owen.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
