О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 31 октября 2024 г. № 2613 «О внесении изменений в сведения об утвержденных типах средств измерений»
В целях исправления технической ошибки п р и к а з ы в а ю:
-
1. Внести изменения в пункт 4 приложения к приказу
от 31 октября 2024 г. № 2613 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив описание типа средства измерений, прилагается к настоящему приказу.
-
2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
Е.Р. Лазаренко
< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» декабря 2024 г. № 2922
Лист № 1
Всего листов 10
Регистрационный № 64896-16
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры ультразвуковые УЗР-868-ГФ(Х), ГМ(Х), ГП(Х) Назначение средства измеренийГП(Х) (далее -расхода (объема) дымового,
Расходомеры ультразвуковые моделей УЗР-868-ГФ(Х), ГМ(Х), расходомеры) предназначены для измерений скорости, объемного природного, попутного (свободного) нефтяного, факельного, отходящего коллекторного и других газов, массового расхода (массы) водяного пара, а также вычисления объемного расхода (объема) природного, попутного (свободного) нефтяного, факельного газов, приведенных к стандартным условиям по ГОСТ 2939-63.
Описание средства измеренийРасходомеры состоят из ультразвуковых преобразователей (ультразвуковых датчиков), установленных на участке измерительном с фланцевыми соединениями и электронновычислительного блока (далее - ЭВБ). Допускается установка ультразвуковых датчиков непосредственно на измерительный трубопровод, а также с использованием механизма извлечения (лубрикаторного типа). Ультразвуковой датчик представляет собой пьезокристалл, установленный внутри металлического корпуса. Подключение ультразвукового датчика к ЭВБ осуществляется внутри взрывонепроницаемой оболочки, в которой может размещаться предусилитель.
Принцип действия расходомеров основан на определении разности интервалов времени прохождения ультразвуковых импульсов по направлению потока рабочей среды и против него.
Расходомеры модели УЗР-868-ГФ(Х) предназначены для измерения скорости, объемного расхода (объема) попутного (свободного) нефтяного, факельного газов при рабочих условиях, а также при использовании преобразователей давления и температуры, вычисления объемного расхода (объема) попутного (свободного) нефтяного, факельного газов, приведенных к стандартным условиям по ГОСТ 2939-63. УЗР-868-ГФ(Х) позволяет измерять массовый расход и массу факельного газа. Ультразвуковые преобразователи могут быть установлены в измерительный участок или непосредственно в технологическую линию, используя процедуру «горячей или холодной врезки».
Расходомеры модели УЗР-868-ГМ(Х) общепромышленного назначения предназначены для измерения скорости, объемного расхода (объема) природного, попутного (свободного) нефтяного, факельного, отходящего дымового, коллекторного и иных газов с известными физическими свойствами при рабочих условиях, а также при использовании преобразователей давления и температуры вычисления объемного расхода (объема) природного, попутного (свободного) нефтяного, факельного газов, приведенного к стандартным условиям по ГОСТ 2939-63. УЗР-868-ГМ(Х) позволяет измерять массовый расход и массу природного, попутного и свободного нефтяного, факельного газов. Ультразвуковые преобразователи могут быть
Лист № 2 Всего листов 10 установлены в измерительный участок или непосредственно в технологическую линию, используя процедуру «горячей или холодной врезки».
Расходомеры моделей УЗР-868-ГП(Х) предназначены для измерения скорости, объемного расхода (объема) насыщенного и перегретого пара, а также при использовании преобразователей давления и температуры расчета массового расхода (массы) насыщенного и перегретого пара.
Расходомеры имеют различные исполнения по способу подключения к трубопроводу:
-
- измерительный трубопровод с фланцевыми исполнениями;
-
- монтаж на измерительном трубопроводе на месте эксплуатации. ЭВБ расходомеров обеспечивают выполнение следующих функций:
-
- цифровая обработка сигналов, поступающих с ультразвуковых преобразователей;
-
- измерение и преобразование входных аналоговых сигналов постоянного тока от преобразователей давления и температуры;
-
- обработка, отображение и хранение измерительной информации и настроечных параметров расходомеров;
-
- передача измерительной информации по аналоговым и различным цифровым интерфейсам;
-
- защита от преднамеренных и непреднамеренных изменений и несанкционированного доступа.
Расчет физических свойств газа в расходомерах моделей УЗР-868-ГФ(Х) и УЗР-868-ГМ(Х) осуществляется по методике ГСССД МР-113-03 или ГОСТ 30319.2-2015 - ГОСТ 30319.3-2015.
Расчет физических свойств водяного пара в расходомерах моделей УЗР-868-ГП(Х) осуществляется по методике ГСССД 187-99.

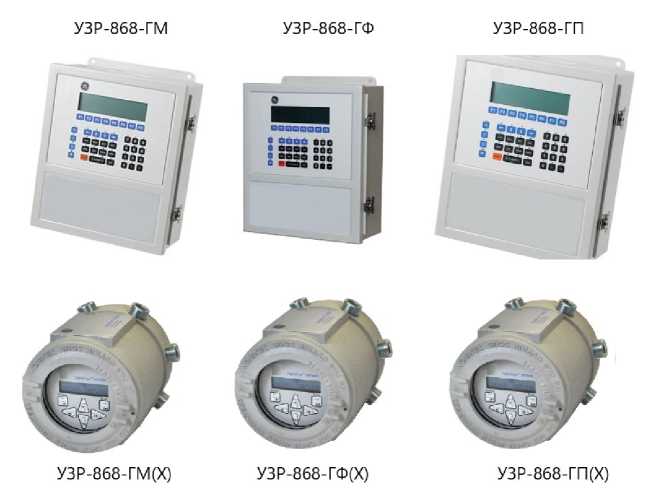

Общий вид ЭВБ, устанавливаемых на расходомеры УЗР-868-ГФ(Х), ГМ(Х), ГП(Х) представлен на рисунке Рисунок 1. Внешний вид расходомеров УЗР-868-ГФ(Х), ГМ(Х), ГП(Х) представлен на рисунке 2.

Рисунок 1 - Общий вид ЭВБ расходомера

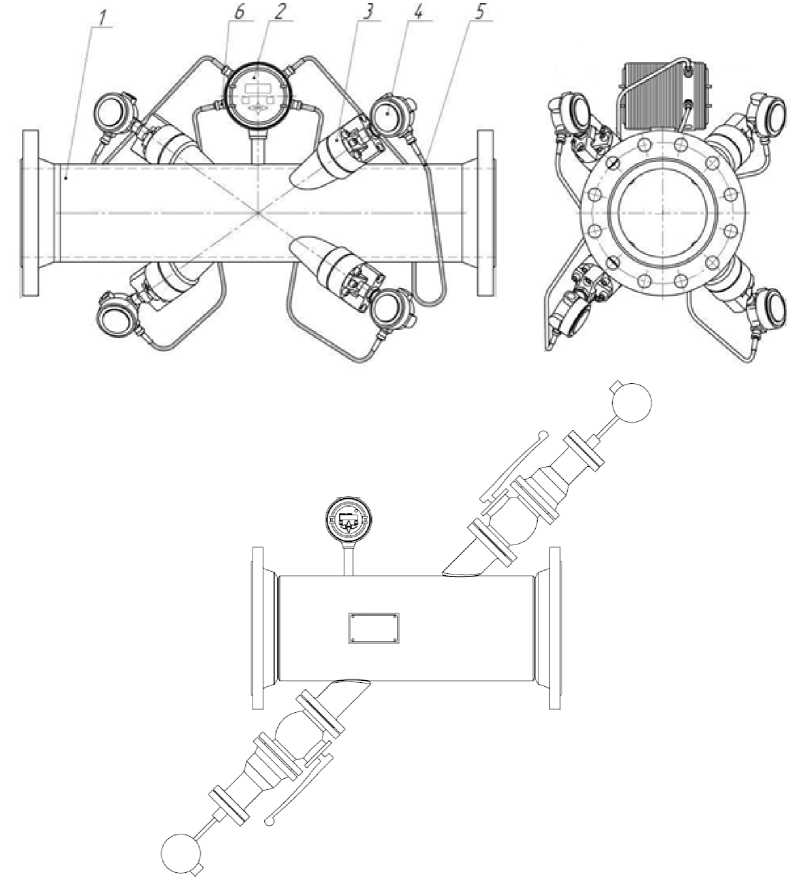

Рисунок 2 - Внешний вид и составные части расходомера УЗР-868-ГМ(Х), ГФ(Х), ГП(Х)

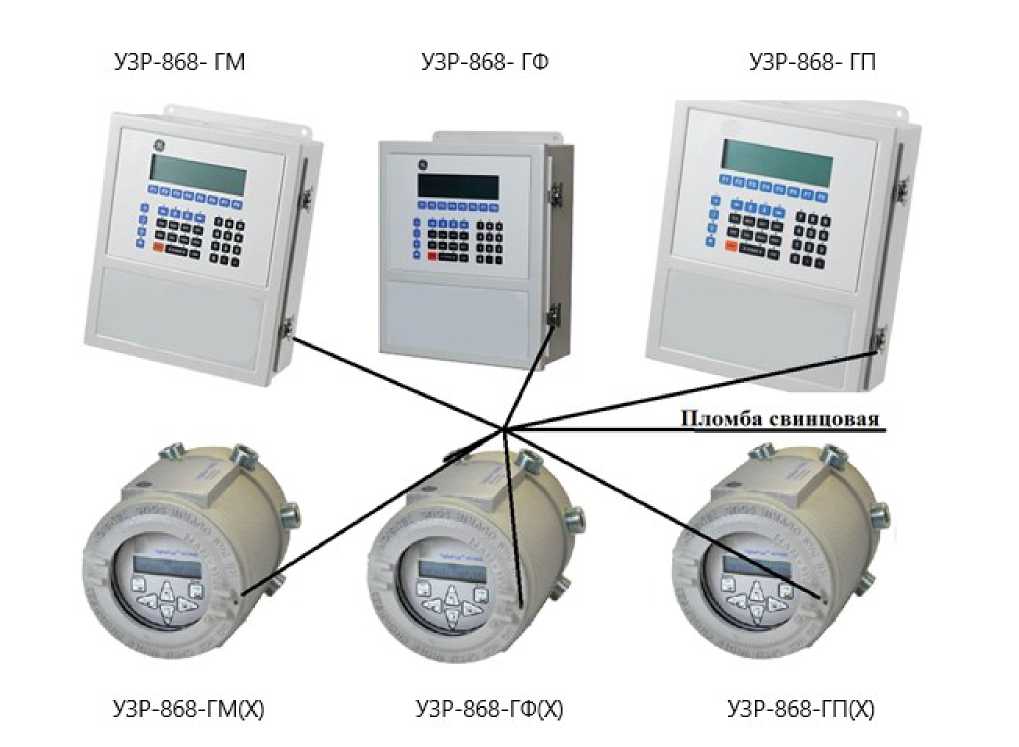

На рисунке 3 представлена схема пломбировки от несанкционированного доступа. Пломбы, предотвращающие доступ к элементам конструкции, устанавливаются изготовителем расходомеров или организацией, выполняющей ремонт расходомеров. Знак поверки на расходомер не наносится. Знак утверждения типа, заводской номер состоящий из 8 цифр, разделенных дефисом и дата изготовления наносятся на маркировочную табличку методом лазерной гравировки. Общий вид маркировочной таблички представлен на рисунке 4.

Рисунок 3 - Схема пломбирования расходомеров УЗР-868-ГМ(Х), ГФ(Х), ГП(Х)

ДС1^К0НТР0/13 Великий Новгород, РоссиВ;^ Расходомер улыпраэОукобой Модель:
Лшмцтоповлд Позиция:
тёнощ^ура окружающей cpeflu; N« cepm. I ~

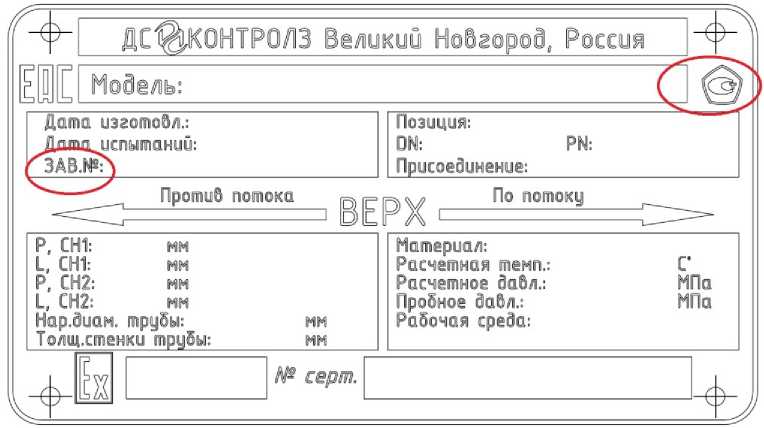

Рисунок 4 - Место нанесения знака утверждения типа и заводского номера.
Программное обеспечение- ПО) расходомеров по аппаратному обеспечению измеряемых величин и обработка измерительных внутренних аппаратных и программных средств. ПО
Программное обеспечение (далее является встроенным. Преобразование данных выполняется с использованием хранится в энергонезависимой памяти.
Встроенное программное обеспечение (ПО) расходомеров используется для измерения объемного расхода и объема газа в рабочих условиях, в том числе природного и свободного нефтяного и факельного, передачи результатов измерения, настройки, самодиагностики расходомеров и архивирования измеренных данных. При настройке и калибровке на заводе прошивается ПО.
Защита ПО расходомеров от несанкционированного доступа с целью изменения параметров, влияющих на метрологические характеристики, осуществляется путем аутентификации (введением пароля администратора), ведения доступного только для чтения журнала событий и ошибок. Возможность внесения преднамеренных и непреднамеренных изменений в ПО расходомеров исключается наличием в расходомерах функции определения целостности ПО при включении и ограничением свободного доступа к цифровым интерфейсам связи.
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификация ПО расходомеров осуществляется путем отображения на дисплее расходомера или подключенного к нему инженерного персонального компьютера структуры идентификационных данных, содержащей номер версии ПО расходомера.
Идентификационные данные встроенного программного обеспечения расходомеров приведены в таблице 1.
Таблица 1- Идентификационные данные ПО
УЗР-868-ГФ | |||
Идентификационные данные (признаки) |
* Значение* | ||
Идентификационное наименование ПО |
GF868.BIN |
GF868.HRT.BIN |
GF868.G1A.BIN |
Номер версии (идентификационный номер) ПО, не ниже |
GF3R |
GF3R-HRT |
GF3S-G1A |
Цифровой идентификатор ПО, не ниже |
E0EE |
2026 |
74A1 |
Продолжение таблицы 1
УЗР-868-ГФХ | |||
Идентификационные данные (признаки) |
* Значение* | ||
Идентификационное наименование ПО |
GF868.BIN | ||
Номер версии (идентификационный номер) ПО, не ниже |
Y4FF | ||
Цифровой идентификатор ПО, не ниже |
6DFD | ||
УЗР-868-ГМ | |||
Идентификационные данные (признаки) |
* Значение* | ||
Идентификационное наименование ПО |
GM868.BIN | ||
Номер версии (идентификационный номер) ПО, не ниже |
GM3Q | ||
Цифровой идентификатор ПО, не ниже |
0EB9 | ||
УЗР-868-ГМХ | |||
Идентификационные данные (признаки) |
* Значение* | ||
Идентификационное наименование ПО |
XGM868.BIN |
XGM868.HRT.BIN |
XGM868i.BIN |
Номер версии (идентификационный номер) ПО, не ниже |
Y3FM |
Y3C.HRT |
Y4FM |
Цифровой идентификатор ПО, не ниже |
9347 |
2CE6 |
6F43 |
УЗР-868-ГП | |||
Идентификационные данные (признаки) |
* Значение* | ||
Идентификационное наименование ПО |
GS868.BIN | ||
Номер версии (идентификационный номер) ПО, не ниже |
GS3N | ||
Цифровой идентификатор ПО, не ниже |
42A8 |
Окончание таблицы 1
УЗР-868-ГПХ | ||
Идентификационные данные (признаки) |
* Значение* | |
Идентификационное наименование ПО |
XGS868.BIN |
XGS868i.BIN |
Номер версии (идентификационный номер) ПО, не ниже |
Y3FS |
Y4FS |
Цифровой идентификатор ПО, не ниже |
91BF |
6F1F |
Примечание: *- Номер версии ПО и цифровой идентификатор ПО зависит от модели и комплектации расходомеров и могут быть изменены изготовителем при выпуске из производства. Цифровой идентификатор указывается в паспорте расходомера |
Метрологические и технические характеристики
Основные метрологические и технические характеристики расходомеров приведены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики расходомеров
Наименование характеристики |
Модель | ||
УЗР-868-ГФ УЗР-868-ГФХ |
УЗР-868-ГМ УЗР-868-ГМХ |
УЗР-868-ГП УЗР-868-ГПХ | |
Диапазон измерений объемного расхода измеряемой среды в рабочих условиях, м3/ч |
В зависимости от модели расходомера и диаметра измерительного трубопровода 1) | ||
Диапазон измерения скорости, м/с |
от 0,08 до 120 от 0,08 до 46 | ||
Максимально количество каналов измерения скорости и объемного расхода |
2 | ||
Наружный диаметр измерительного трубопровода (D), мм |
от 50 до 3000 |
от 50 до 1200 | |
Температура измеряемой среды, °С |
от -70 до +150 (от -70 до +280)2) (от -220 до +120)2) (от -190 до +450)2) |
от -55 до +150 (от -220 до +450)2) | |
Максимальное давление измеряемой среды3), МПа: 50<D<200 мм D>200 мм |
до 42 до 24 |
Продолжение таблицы 2
Модель
Наименование характеристики |
УЗР-868-ГФ УЗР-868-ГФХ |
УЗР-868-ГМ УЗР-868-ГМХ |
УЗР-868-ГП УЗР-868-ГПХ | |
Пределы допускаемой |
D< |
D> | ||
относительной погрешности при |
1000 |
1000 | ||
измерении скорости (V), объемного |
мм |
мм | ||
расхода (объема) при калибровке или поверке проливным методом, % -1 канальное исполнение ( V>1,5 м/с) |
±1,5 |
±1,5 |
±1,5 | |
(V=0,08_ 1,5 м/с) -2 канальное исполнение |
±2,5 |
- |
±2,5 |
±2,5 |
( V>1,5 м/с) |
±1,0 |
- |
±1,0 |
±1,0 |
(V=0,08_ 1,5 м/с) Пределы допускаемой относительной погрешности при измерении скорости (V), объемного расхода (объема) при калибровке |
±2,0 |
±2,0 |
±2,0 | |
или поверке имитационным методом, % - 1 канальное исnолнение(V>1,5м/с) |
±2,0 |
±2,5 |
±2,0 |
±2,0 |
- 2 канальное исnолнение(V>1,5м/с) |
±1,5 |
±2,0 |
±1,5 |
±1,5 |
- 1 канальное исполнение |
±4,0 |
±4,0 |
±4,0 |
±4,0 |
(0,08<V<1,5м/с) - 2 канальное исполнение (0,08<V<1,5м/с) |
±2,0 |
±2,0 | ||
±2,0 |
±2,0 |
±0,1
Пределы допускаемой приведенной погрешности аналоговых каналов ввода, %
Пределы допускаемой приведенной погрешности аналоговых каналов вывода, %
Пределы допускаемой
относительной погрешности при вычислении объемного расхода (объема) попутного (свободного) нефтяного или природного газов (в зависимости от модели),
приведенного к стандартным условиям, (для AGA8-92DC), %
Пределы допускаемой
относительной погрешности при вычислении массового расхода (массы) насыщенного и перегретого пара, %
±0,1

Продолжение таблицы 2
Наименование характеристики |
Модель | ||
УЗР-868-ГФ УЗР-868-ГФХ |
УЗР-868-ГМ УЗР-868-ГМХ |
УЗР-868-ГП УЗР-868-ГПХ | |
Температура окружающей среды ЭВБ, °С |
от -20 до +55 (УЗР-868-ГФ) от -40 до +60 (УЗР-868- ГФХ) |
от -20 до +55 (УЗР-868-ГМ) от -40 до +60 (УЗР-868-ГМХ) |
от -20 до +55 (УЗР-868-ГП) от -40 до +60 (УЗР-868- ГПХ) |
Температура хранения, °С |
от -55 до +75 | ||
Максимальная длина кабеля от преобразователя к вычислителю, м |
330 |
150 (УЗР-868-ГП) 330 (УЗР-868-ГПХ) | |
Входные сигналы: |
аналоговый ( от 0/4 до 20 мА); импульсный; частотный; дискретный | ||
Выходные сигналы: |
аналоговый ( от 0/4 до 20 мА); импульсный; частотный; дискретный | ||
Цифровые интерфейсы связи |
RS232, RS4852), OPC сервер2', HART, Modbus RS485 или TCP/IP2), Ethernet TCP/IP2), OPC server2), Foundation FieldBus2) | ||
Электропитание:
|
220 В (±10%) 50±1 Гц от 12 до 48 В |
220 В (±10%) 50±1 Гц от 12 до 28 В | |
Потребляемая мощность, не более, Вт |
20 | ||
Габаритные размеры электронновычислительного и приемопередающего блоков, не более, мм |
362х290х130 (УЗР-868-ГФ) 208х208х168 (УЗР-868-ГФХ) |
362х290х130 (УЗР-868-ГМ) 208х208х168 (УЗР-868-ГМХ) |
362х290х130 (УЗР-868-ГП) 208х208х168 (УЗР-868- ГПХ) |
Масса электронно-вычислительного и приемо-передающего блоков, кг, не более |
5 (УЗР-868-ГФ) 4,5 (УЗР-868-ГФХ) |
5 (УЗР-868-ГМ) 4,5 (УЗР-868-ГМХ) |
5 (УЗР-868-ГП) 4,5 (УЗР-868-ГПХ) |
Маркировка взрывозащиты |
II Gb IIC T6 T1 |
Примечания:
-
1) Максимальная скорость потока не более 120 м/с, конкретные значения допускаемой скорости потока и диапазона измерений расхода приведены в паспорте на расходомер;
-
2) Комплектуется по спецзаказу;
-
3) Согласно сертификату соответствия ТР ТС 032/2013.
Таблица 3 - Показатели надежности
Наименование характеристики |
Значение |
Средний срок службы, не менее, лет |
10 |
Назначенный срок службы, лет |
25 |
наносится на маркировочную табличку, закрепленную на расходомере методом лазерной гравировки и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Наименование |
Кол-во, шт. |
Примечание |
Расходомер ультразвуковой |
1 |
Модификация в зависимости от заказа |
Расходомеры ультразвуковые УЗР-868-ГФ(Х), ГМ(Х), ГП(Х). Руководство по эксплуатации |
1 |
Допускается поставлять один экземпляр в один адрес отгрузки |
Расходомер ультразвуковой УЗР-868-ГФ(Х), ГМ(Х), ГП(Х). Паспорт |
1 | |
Расходомеры ультразвуковые УЗР-868-ГФ(Х), ГМ(Х), ГП(Х). Методика поверки |
1 |
Допускается поставлять один экземпляр в один адрес отгрузки |
Комплект монтажных частей |
1 |
По заказу |
Расходомеры ультразвуковые УЗР-868-ГФ(Х), ГМ(Х), ГП(Х). Руководство по эксплуатации. АБЕЛ.001.00.000 РЭ (раздел 1.4.).
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
ГМ(Х),
ТУ4213-017-49148464-2016. Расходомеры ультразвуковые УЗР-868-ГФ(Х), ГП(Х). Технические условия.
ИзготовительАкционерное общество «ДС Контролз» (АО «ДС Контролз»)
ИНН 5321065626
Адрес: 173021, г. Великий Новгород, ул. Нехинская, д. 61
Тел. (8162) 55-78-98. Факс (8162) 55-79-21
Е-mail: office@dscontrols.net
Испытательный центрфилиал научно-
Всероссийский научно-исследовательский институт расходометрии -Федерального государственного унитарного предприятия «Всероссийский исследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Адрес места осуществления деятельности: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон (факс): (843) 272-70-62, (843) 272-00-32
E-mail: office@vniir.org
Web-сайт: www.vniir.org
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.
