ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии

от « __ » ___________ 2О24 г. № ___

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений

№ п/п	Наименование типа	Обозначение типа	Заводской номер	Регистрационный номер в ФИФ	Правообладатель	Отменяемая методика поверки	Действие методик поверки сохраняется	Устанавливаемая методика поверки	Заявитель	Юридическое лицо, выдавшее заключение
1	2	3	4	5	6	7	8	9	10	11
1.	Преобразователи термоэлектрические	ТХА-11		45006-10			ГОСТ 8.3382002		Акционерное общество «Научноисследовательски й институт Научнопроизводственное объединение «ЛУЧ» (АО «НИИ НПО «ЛУЧ»), Московская обл., г. Подольск	ФГБУ «ВНИИМС», г. Москва
2.	Трансформаторы напряжения	ЗНОЛ(П)- СВЭЛ		67628-17			ГОСТ 8.2162011		Общество с ограниченной ответственностью «СВЭЛ - Силовые трансформаторы» (ООО «СВЭЛ-СТ»), г. Екатеринбург	ФГБУ «ВНИИМС», г. Москва

3.	Преобразователи измерительные	VME, VME- Exi		75367-19			РТ-МП-5619- 442-2019		Общество с ограниченной ответственностью научнопроизводственное объединение «Вакууммаш» (ООО НПО «Вакууммаш»), г. Ижевск	ФБУ «Ростест-Москва», г. Москва
4.	Модули взвешивающие	МК		77653-20			МП 2301-03152019		Акционерное общество «МАССА-К» (АО «МАССА-К»), г. Санкт-Петербург	ФГУП «ВНИИМ им. Д.И.Менделеева», г. Санкт-Петербург

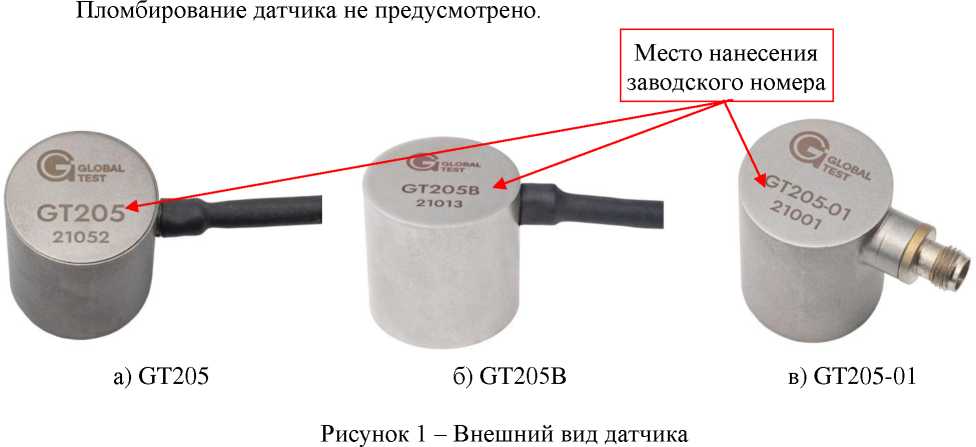

5.	Преобразователи акустической эмиссии резонансные	GT205		81855-21	Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»), Нижегородская обл., г. Саров		МИ 3124-2008		Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»), Нижегородская обл., г. Саров	ФГУП «РФЯЦ-ВНИИЭФ», Нижегородская обл., г. Саров
6.	Комплексы измерительные геодезического мониторинга	КИГМ		86362-22	Акционерное общество «Научно производственная корпорация «Системы прецизионного приборостроения» (АО «НПК «СПП»), г. Москва		651-20-063 МП		Акционерное общество «Научно производственная корпорация «Системы прецизионного приборостроения» (АО «НПК «СПП»), г. Москва	ФГУП «ВНИИФТРИ», Московская обл., г. Солнечногорск, рп. Менделеево
7.	Комплексы геодезического мониторинга	КГМ		86428-22	Акционерное общество «Научно производственная корпорация «Системы прецизионного		651-20-062 МП		Акционерное общество «Научно производственная корпорация «Системы прецизионного	ФГУП «ВНИИФТРИ», Московская обл., г. Солнечногорск, рп. Менделеево

					приборостроения» (АО «НПК «СПП»), г. Москва				приборостроения» (АО «НПК «СПП»), г. Москва

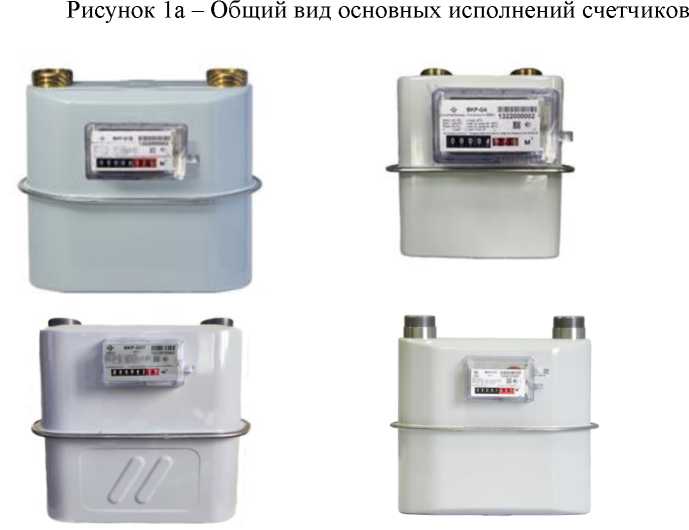

8.	Счетчики газа объемные мембранные	ВКР		86899-22	Общество с ограниченной ответственностью «ТАУГАЗ» (ООО «ТАУГАЗ»), Нижегородская обл., г. Арзамас		МП 407279.004 (с изменением №1)		Общество с ограниченной ответственностью «ТАУГАЗ» (ООО «ТАУГАЗ»), Нижегородская обл., г. Арзамас	ФБУ «Нижегородский ЦСМ», г. Нижний Новгород
9.	Приборы калибровочные для проверки аппаратов искусственной вентиляции легких	КП-3М		88074-23	Общество с ограниченной ответственностью «Московский завод спасательного оборудования» (ООО «МЗСО»), г. Москва		МП-КП- 3М.00.00		Общество с ограниченной ответственностью «Московский завод спасательного оборудования» (ООО «МЗСО»), г. Москва	ФБУ «Ивановский ЦСМ», г. Иваново

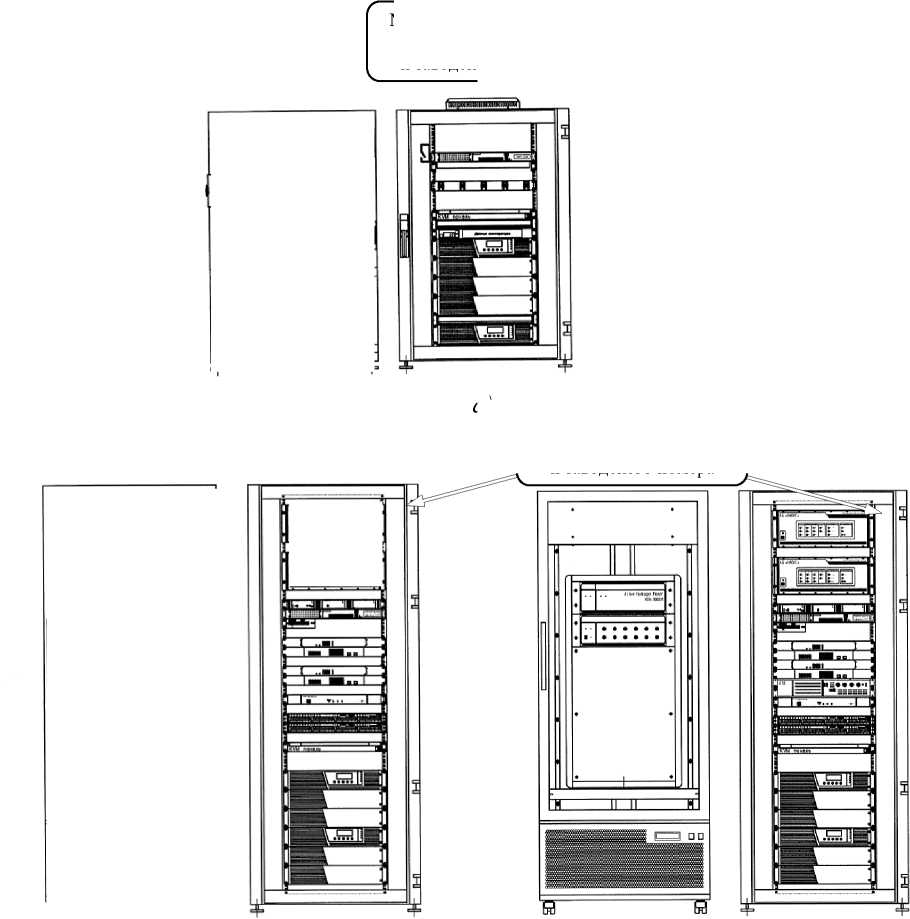

10.	Система автоматизированная информационноизмерительная коммерческого учета электроэнергии АО «Кудряшовское»		1	88350-23	Акционерное общество «Кудряшовское» (АО «Кудряшовское»), Новосибирская обл., г. Криводановка		МП-457- RA.RU.310556-2022		Общество с ограниченной ответственностью «Энергосбытовая компания «Потенциал» (ООО «ЭСК «Потенциал»), г. Новосибирск	Западно-Сибирский филиал ФГУП «ВНИИФТРИ», г. Новосибирск
11.	Гигрометры психрометрические	СПЕЦПРОП РИБОР ВИТ		92689-24	«Hengshui Saze International Trade Co., Ltd.», Китай		МП 207-0372024		«Hengshui Saze International Trade Co., Ltd.», Китай	ФГБУ «ВНИИМС», г. Москва

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» сентября 2024 г. № 2090

Регистрационный № 88074-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы калибровочные КП-3М для проверки аппаратов искусственной вентиляции легких

Назначение средства измерений

Приборы калибровочные КП-3М для проверки аппаратов искусственной вентиляции легких предназначены для проверки аппаратов искусственнй вентиляции легких, работающих по методу вдувания воздушной смеси в легкие и отсасывание ее из них с переключением механизма аппарата по достижении определенных значений давления и разрежения в подмасочном пространстве.

Описание средства измерений

Приборы калибровочные КП-3М для проверки аппаратов искусственной вентиляции легких (далее приборы) конструктивно состоят из двух сообщающихся сосудов, верхняя часть внутренного сосуда закрыта и сообщается с аппаратом искусственной вентиляции легких с помощью штуцера приборов.

Принцип действия приборов основан на перемещении уровня воды в сосудах за счет сопротивления потоку вдуваемого и отсасываемого воздуха пропорционально введенному объему.

Общий вид приборов с указанием заводского номера, места и способа ограничения от несанкционированного доступа представлен на рисунке 1.

Общий вид приборов с указанием места, способа и формата нанесения заводского номера представлен на рисунке 1.

Общий вид бирки с указанием наименования прибора, места, способа и формата нанесения заводских номеров, года выпуска и знака производителя представлен на рисунке 2.

Знак утверждения типа наносится на паспорт и бирку прибора. Заводской номер в виде цифрогого обозначения наносится печатным способом на бирку, которая расположена с правой стороны лицевой части прибора.

Нанесение знака поверки на прибор не предусмотрено.

Ограничение доступа к местам настройки (регулировки) осуществляется путем крепления шкалы прибора к корпусу прибора герметиком.

Место нанесения знака

утверждения типа и заводского номера

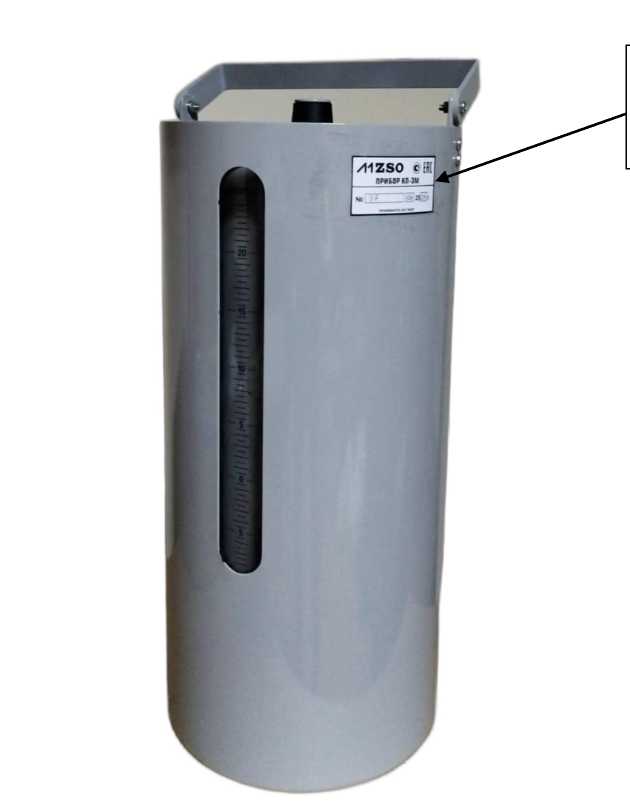

Рисунок 1 - Общий вид приборов КП-3М

Рисунок 2 - Бирка с указанием наименования прибора, заводского номера, года выпуска, знака производителя и знака утверждения типа

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Диапазон измерений давления, Па	от -1066 до 3200
Пределы допускаемой относительной погрешности измерения давления,%	±4
Удельный геометрический объем, л/Па •IO -3	от 0,74 до 077

Таблица 2 - Основные технические

Наименование характеристики	Значение
Габаритные размеры, мм,
диаметр	195±5
высота	420±5
Масса без воды, кг	4,5±0,5
Объем заливаемой воды (до нулевого деления), л	6
Условия эксплуатации:
температура воздуха, °С	от +10 до +35
относительная влажность воздуха, не более, %	80
атмосферное давление, кПа	от 96,0 до 104,0

Знак утверждения типа

Знак утверждения типа наносится на бирку приборов и в руководство по эксплуатации печатным способом.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование	Обозначение	Количество, шт.
Прибор	КП-3М.00.00	1
Паспорт	КП-3М.00.00ПС	1
Руководство по эксплуатации	КП-3М.00.00РЭ	1

Сведения о методиках (методах) измерений

В соответствии с КП-3М.00.00РЭ п.5 Приборы калибровочные КП-3М для проверки аппаратов искусственной вентиляции легких.

Нормативные документы, устанавливающие требования к приборам калибровочным КП-3М для проверки аппаратов искусственной вентиляции легких

Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

ТУ 28.99.39-003-772301001-2020 Приборы калибровочные КП-3М для проверки аппаратов искусственной вентиляции легких. Технические условия.

Правоообладатель

Общество с ограниченной ответственностью «Московский завод спасательного оборудования» (ООО «МЗСО»)

ИНН 9723097551

Адрес: 115432, г. Москва, ул. Трофимова, д. 24, к. 1, эт. 1, помещ. 1, ком. 6а Телефон: +7(967) 027-18-17

Е-mail: info@mzso.org

Изготовитель

Общество с ограниченной ответственностью «Московский завод спасательного оборудования» (ООО «МЗСО»)

ИНН 9723097551

Адрес: 115432, г. Москва, ул. Трофимова, д. 24, к. 1, эт. 1, помещ. 1, ком. 6а Телефон: +7(967) 027-18-17

Е-mail: info@mzso.org

Испытательный центр

Федеральное бюджетное учреждение «Ивановский ЦСМ» (ФБУ «Ивановский ЦСМ») Адрес: 153000, г. Иваново, ул. Почтовая, д. 31/42

Телефон: (4932) 32-84-85, 32-76-37, факс: 41-60-79

Е-mail: post@ivcsm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311781.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» сентября 2024 г. № 2090

Регистрационный № 67628-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения ЗНОЛ(П)-СВЭЛ

трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Описание средства измерений

Принцип действия трансформатора основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) внутренней установки, а также открытые распределительные устройства (ОРУ) наружной установки и являются комплектующими изделиями.

Трансформаторы напряжения ЗНОЛ(П)-СВЭЛ - заземляемые, однофазные, электромагнитные, с литой изоляцией.

Трансформаторы представляют собой блок, состоящий из магнитопровода и обмоток: одной первичной и вторичных (от одной до трех), который залит компаундом на основе эпоксидной смолы, обеспечивающим основную изоляцию и защиту обмоток от проникновения влаги, а также формирующим корпус трансформатора.

Магнитопровод трансформаторов стержневого типа, разрезной. Обмотки расположены на магнитопроводе концентрически.

Высоковольтный вывод «А» первичной обмотки трансформаторов конструктивного исполнения ЗНОЛ-СВЭЛ, расположен в центре верхней части корпуса.

Высоковольтный вывод «А» первичной обмотки трансформаторов конструктивного исполнения ЗНОЛП-СВЭЛ выполнен в виде защитного предохранительного устройства электромагнитного типа. Предохранительное устройство устанавливается в литой корпус трансформатора из эпоксидного компаунда, который одновременно является главной изоляцией и обеспечивает защиту предохранительного устройства от механических и климатических воздействий. Предохранительное устройство конструктивного исполнения с инверсным расположением высоковольтного вывода «А» устанавливается с противоположной стороны.

Конструктивное исполнение с возможностью переключения коэффициента трансформации реализовано в виде дополнительных выводов каждой из вторичных обмоток.

Выводы вторичных обмоток и заземляемый вывод «Х» первичной обмотки расположены на клеммной площадке в передней торцевой части трансформатора внизу, а

вывод заземления - с задней торцевой части. На выводы основных вторичных обмоток устанавливается                                                             крышка

с возможностью пломбирования для защиты от несанкционированного доступа.

На опорной поверхности трансформатора имеются четыре втулки с резьбой М10 для крепления трансформатора к плите, в ячейке КРУ или на месте установки.

Трансформаторы имеют пополняемый ряд конструктивных исполнений, отличающихся номинальным напряжением первичной обмотки, мощностью, количеством обмоток.

Общий вид трансформаторов представлен на рисунках 1-2.

Конструктивное исполнение трансформаторов определяется структурой условного обозначения, представленной на рисунке 3.

На трансформаторах имеется табличка технических данных.

Трансформаторы изготавливаются в климатическом исполнении УХЛ или Т категории размещения 1 и 2 по ГОСТ 15150-69.

Рабочее положение трансформаторов в пространстве - любое (для трансформаторов категории размещения 1 по ГОСТ 15150 - вертикальное).

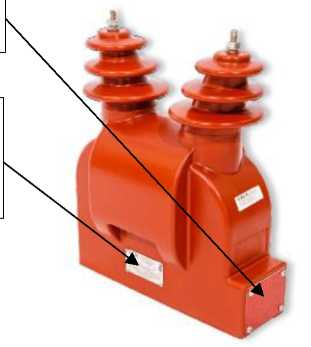

Место пломбирования

Место пломбирования

Табличка техн ич еских данных трансформатора

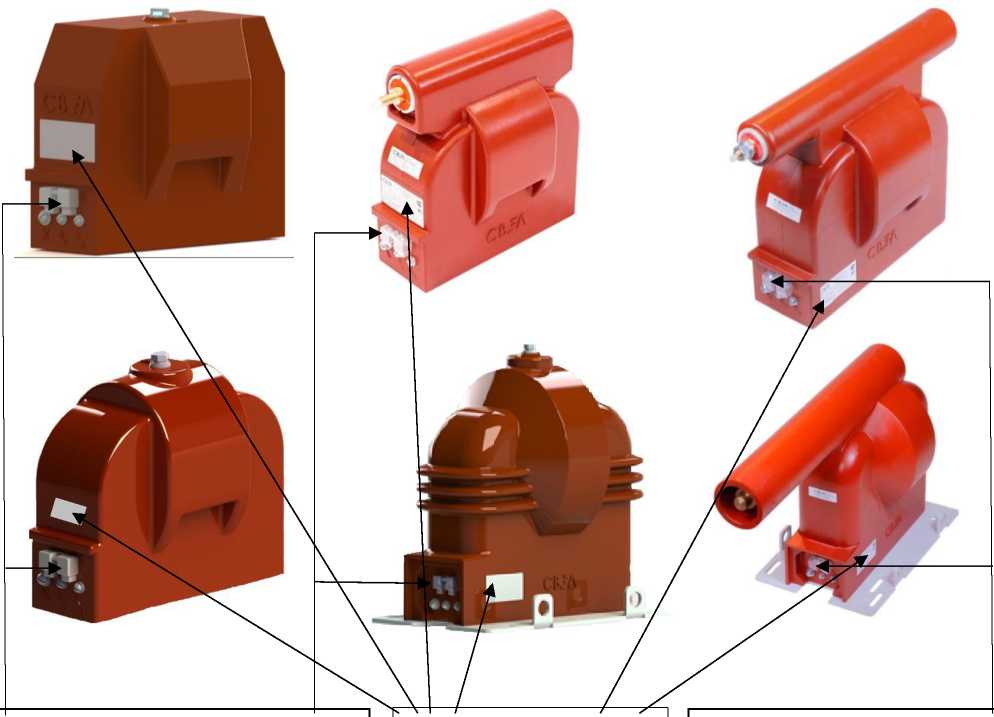

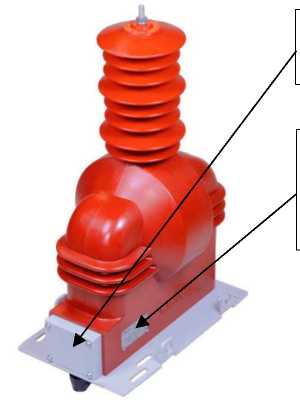

Рисунок 1 - Все модификации трансформаторов напряжения ЗНОЛ(П)-СВЭЛ категории размещения 2

З Н О Л П - СВЭЛ - ХХ - М - Х - Х ХХ

Климатическое исполнение и категория размещения по ГОСТ 15150-69_______________________________

Номер конструктивного исполнения_______________

Категория в зависимости от длины пути утечки______

внешней изоляции по ГОСТ 9920_________________

(для категории размещения 1 по ГОСТ 15150-69)_____

Модифицированный (для стандартных исполнений обозначение не используется)_______________________

Класс напряжения_______________________________

Товарный знак изготовителя_______________________

Конструктивное исполнение с предохранительным устройством (для исполнений без предохранительного устройства обозначение не ставится)________________

С литой изоляцией______________________________

Однофазный_________________________________

Напряжения_________________________________

Заземляемый

Рисунок 3 - Структура условного обозначения трансформаторов напряжения ЗНОЛ(П)-СВЭЛ

Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, наносится арабскими цифрами на табличку технических данных методом лазерной гравировки или типографическим способом.

Метрологические и технические характеристики

Таблица 1 -

ЗНОЛ(П)-СВЭЛ

Наименование параметра	Значение
Номинальное напряжение первичной обмотки, В	от 6000/^3 до 27500
Номинальное напряжение основных вторичных обмоток, В	от 100/^з' до 230
Номинальное напряжение дополнительных вторичных обмоток, В	от 100/3 до 220
Номинальная мощность основных вторичных обмоток, В^А	от 1 до 300
Номинальная мощность дополнительной вторичной обмотки, В^А	от 1 до 300
Классы точности вторичных обмоток	0,2; 0,5; 1,0; 3,0; ЗР; 6Р
Схема и группа соединения обмоток	1/1-0; 1/1/1-0-0; 1/1/1/1-0-0-0
Номинальная частота напряжения сети, Гц	50; 601)
где - для трансформаторов, предназначенных для поставок на экспорт.

Таблица 2  - Основные технические характеристики трансформаторов напряжения

ЗНОЛ(П)-СВЭЛ

Наименование характеристики	Значение
Габаритные размеры, мм, (длина^ширина^высота)	от 300x148x252 до 688x260x660
Масса, кг	до 65
Климатическое исполнение и категория размещения по ГОСТ 15150-69	УХЛ1, диапазон рабочих температур от -60°С до +50°С Т1, диапазон рабочих температур от -10°С до +60°С УХЛ2, диапазон рабочих температур от -60°С до +55°С 1) Т2, диапазон рабочих температур от -10°С до +60°С
Средний срок службы, лет	30
Средняя наработка до отказа, ч	4^105
где - верхнее рабочее значение температуры окружающего воздуха с учетом нагрева воздуха внутри КРУ

Знак утверждения типа

наносится на табличку технических данных трансформатора методом офсетной печати и на титульные листы руководства по эксплуатации и паспорт типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование	Обозначение	Количество
Трансформатор напряжения (исполнение по заказу)	ЗНОЛ(П)-СВЭЛ	1 шт.
Предохранительное устройство или высоковольтный предохранитель и детали крепления	-	1 шт.1^
Комплект для пломбирования	-	1 шт.2)
Паспорт	0ЭТ.467.003 ПС; 0ЭТ.467.012 ПС 0ЭТ.467.035 ПС; 0ЭТ.467.036 ПС	1 экз.
Руководство по эксплуатации	0ЭТ.461.001 РЭ; 0ЭТ.461.027 РЭ	1 экз.3)
где 1) - для исполнений ЗНОЛП-СВЭЛ 2) - по количеству обмоток для измерений. 3) - при поставке партии трансформаторов в один адрес общее количество экземпляров РЭ может быть уменьшено до одного экземпляра, но должно быть не менее десяти экземпляров на партию из ста штук.

Сведения о методиках (методах) измерений

приведены в разделе 3 руководства по эксплуатации «Трансформатор напряжения ЗНОЛ(П)-СВЭЛ категории размещения 2. Руководство по эксплуатации. 0ЭТ.461.001 РЭ» или «Трансформатор напряжения ЗНОЛ-СВЭЛ категории размещения 1. Руководство по эксплуатации. 0ЭТ.461.027 РЭ».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;

«Технические условия 0ЭТ.591.001 ТУ Трансформаторы напряжения ЗНОЛ(П)-СВЭЛ».

Изготовитель

Общество с ограниченной ответственностью «СВЭЛ - Силовые трансформаторы» (ООО «СВЭЛ-СТ»)

ИНН 6674239607

Адрес: 620010, г. Екатеринбург, ул. Черняховского, д. 61

Телефон (факс): +7 (343) 253-50-13, +7 (343) 253-50-13

Web-сайт: www.svel.ru

Испытательный центр

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Юридический адрес: 142704, Московская обл., Ленинский р-н, г. Видное, тер. Промзона, к. 526

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.

в части вносимых изменений

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» сентября 2024 г. № 2090

Регистрационный № 45006-10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи термоэлектрические ТХА-11

Назначение средства измерений

Преобразователи термоэлектрические ТХА-11 (далее - термопреобразователи или ТП) предназначены для непрерывных измерений и контроля температуры:

- натриевых систем и систем слабо-перегретого и острого пара III контура энергоблока БН-800;

- герметичных чехлов ОК-505 РУ БН-600.

Описание средства измерений

Измерение температуры с помощью ТП основано на явлении возникновения термоэлектродвижущей силы (далее по тексту - ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, при помещении его рабочего спая и свободных концов в среды с различными температурами. ТЭДС определяется типом материалов термоэлектродов и разностью температур мест соединения (спаев) термоэлектродов.

Термопреобразователи состоят из следующих основных элементов:

- первичного преобразователя температуры - термопары, предназначенной для преобразования измеряемой температуры в эквивалентное изменение термоэлектродвижущей силы (далее - ТЭДС);

- изоляции;

- защитной арматуры (корпуса);

-   защитной головки с клеммами для подключения соединительных линий;

-   конструктивных элементов для крепления ТП на оборудовании.

Материал термоэлектродов: хромель (положительный) и алюмель (отрицательный).

Термопары ТП изготавливаются из кабеля КТМС (ХА) 2x0,06 ТУ16.505.757, или КТМС (ХА) 2x0,5 ТУ16.505.757 (в зависимости от исполнения), защитная арматура - из стали 12Х18Н10Т (08Х18Н10Т) ГОСТ 5632-2014, ГОСТ 5949-2018, ГОСТ 9941-2022.

По наличию электрического контакта термопары с защитной арматурой ТП выполняются с изолированным рабочим спаем. ТП по числу зон контроля должны быть: однозонными, трехзонными или четырехзонными, а по числу точек контроля в одной зоне -одинарными или тройными.

ТП должны свободно устанавливаться и извлекаться:

а) однозонные ТП - в технологические гильзы (каналы) заканчивающиеся внутренним диаметром наконечника (1,5^+0,1) мм;

б) тройные однозонные и одинарные трехзонные ТП - в криволинейные каналы с внутренним диаметром 6 мм, имеющие не более 3-х изгибов до 90° с радиусом кривизны не менее 300 мм и заканчивающиеся наконечником с внутренним диаметром (4^+0,1) мм;

в) одинарные четырехзонные - в прямолинейные каналы с внутренним диаметром 25 мм.

Способ крепления ТП в технологические гильзы - щтуцер с резьбой М20х1,5 или фланец с 4-мя шпильками.

ТП являются стационарными, погружными, невосстанавливаемыми, неремонтируемыми, однофункциональными изделиями.

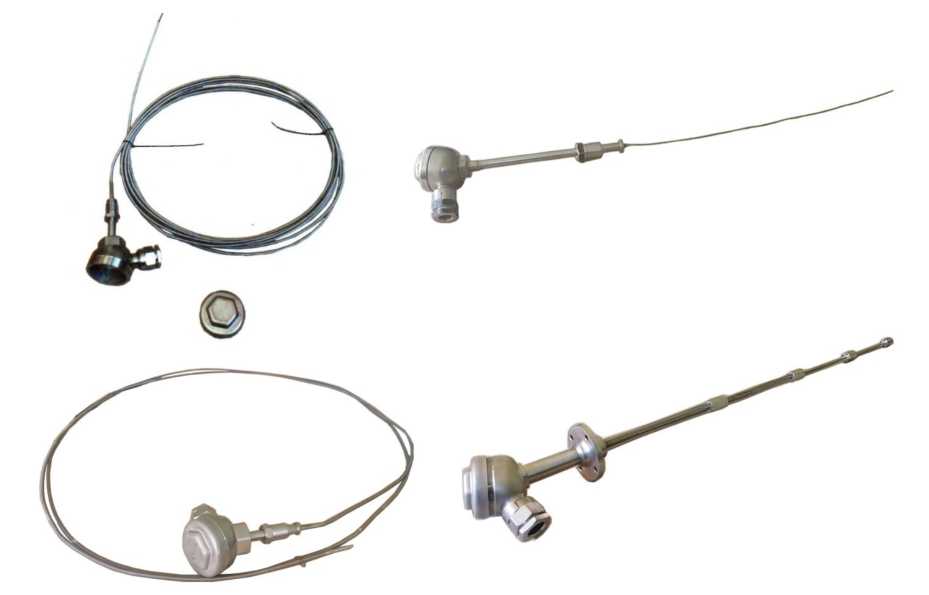

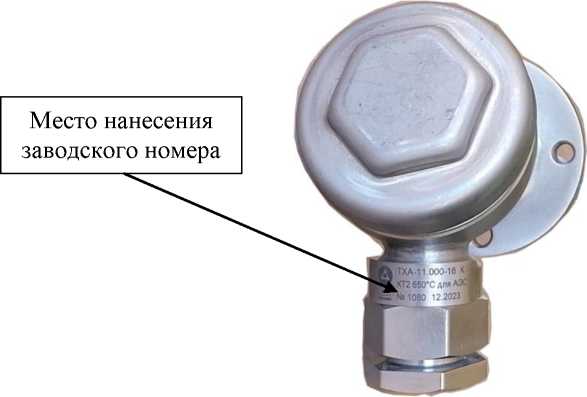

Фотография общего вида термопреобразователей представлена на рисунке 1. указанием места нанесения заводского

ТП могут использоваться в различных отраслях промышленности для измерения температуры газообразных, жидких и твердых сред.

Заводской номер в виде обозначения, состоящего из арабских цифр, наносится на бирку, прикрепляемую сваркой к клеммной головке.

Пломбирование термопреобразователей не предусмотрено.

Метрологические и технические характеристики

Таблица 1 -

и основные технические

Наименование характеристики	Значение
Диапазон измерений температуры, °С	от 0 до +650 (до +800 - не более 100 ч; до +1000 - не более 10 ч один раз за срок службы)
Условное обозначение номинальной статической характеристики преобразования (далее - НСХ) ТП по ГОСТ 6616-94	К
Пределы допускаемых отклонений ТЭДС ТП от НСХ в температурном эквиваленте (At, °С) при выпуске из производства соответствуют классу 2 по ГОСТ Р 8.585-2001, где t - значение измеряемой температуры	±2,5 при температуре от 0 до +333 °С включ.; ±0,0075- |t| при температуре св. +333 до +1000 °С
Режим эксплуатации ТП: - для погружаемой части - для наружной части	а) окружающая среда - воздух; б) температура окружающей среды - до +650 °С (+800 °С - не более 100 ч, +1000 °С - не более 10 ч один раз за срок службы) а) окружающая среда - воздух; б) при температуре окружающего воздуха до +60 °С и относительной влажности до 90 %; в) при температуре до +100 °С и относительной влажности от 30 до 80 %.
Показатель тепловой инерции ТП при коэффициенте теплоотдачи практически равном бесконечности (в зависимости от исполнения), с	от 2 до 10
Электрическое сопротивление изоляции ТП между цепью чувствительного элемента и корпусом кабеля при температуре плюс (25±10) °С и относительной влажности от 30 до 80 %, МОм, не менее	100
Климатическое исполнение ТП по ГОСТ 15150-69	УХЛ4
Группа исполнения по ГОСТ Р 52931-2008	Д2
Категория сейсмостойкости по НП-031-01	I выдерживает сейсмические нагрузки МР3 (7 баллов по шкале MSK-64)
Группа исполнения по устойчивости к помехам ТП по ГОСТ 32137-2013	IV
Критерий качества функционирования по ГОСТ 32137-2013	А
Степень защиты от воды и пыли по ГОСТ 14254-2015	IP54
Длина монтажной части ТП, мм	от 195 до 12535

Наименование характеристики	Значение
Диаметр защитной арматуры ТП (в зависимости от исполнения), мм	от 1,5 до 4
Масса ТП, кг	от 0,365 до 4
Назначенный срок службы, лет	15

Знак утверждения типа

наносится на титульный лист (в правом или левом верхнем углу) паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Наименование	Обозначение	Количество
Преобразователь термоэлектрический	исполнение в соответствии с заказом	1 шт.
Паспорт	ТХА-11.000 ПС	1 экз. (допускается групповой паспорт на партию ТП до 10 шт.)
Руководство по эксплуатации	ТХА-11.000 РЭ	1 экз. (на партию ТП до 25 шт.)

Сведения о методиках (методах) измерений

приведены в разделе 1.3 «Устройство и работа» Руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

ТУ  6937-002-08624303-2010 «Преобразователь термоэлектрический

Технические условия»

Изготовитель

Акционерное        общество       «Научно-исследовательский

Научно-производственное объединение «ЛУЧ» (АО «НИИ НПО «ЛУЧ»)

ИНН 5074070474

Адрес: 142103, Московская обл., г. Подольск, г.о. Подольск, ул. Железнодорожная, д. 24

Телефон: +7 (495) 502-79-51, факс: +7 (495) 543-33-63

E-mail: npo@sialuch.ru

Web-сайт: www.sialuch.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» сентября 2024 г. № 2090

Регистрационный № 86899-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа объемные мембранные ВКР

Назначение средства измерений

Счетчики газа объемные мембранные ВКР (далее - счетчики) предназначены для измерений объема газа при рабочих условиях (счетчики без температурной компенсации), или объема газа, приведенного к температуре плюс 20 °С (с механической температурной компенсацией).

Описание средства измерений

Принцип действия счетчиков основан на преобразовании разности давлений газа на входе и выходе в возвратно-поступательное движение мембран, образующих измерительные камеры. Измерительный механизм имеет две камеры со встроенными мембранами. Газ через входной патрубок заполняет пространство внутри корпуса и через входной клапан поступает поочередно в одну из камер, оказывая давление на мембрану, которая, перемещаясь, вытесняет газ из соседней камеры через выходной клапан и отводящий канал в выходной патрубок. Возвратно-поступательное движение мембран преобразуется во вращательное движение вала, число оборотов которого пропорционально числу перемещений мембраны и протекающему объему газа. Вращение вала приводит в движение восьмиразрядное отсчетное устройство, вызывая приращение показаний накопленного объема.

Счетчик состоит из корпуса, внутри которого расположен измерительный механизм или набор измерительных механизмов и отсчетного устройства.

Счётчики различаются типоразмерами в зависимости от максимального и минимального расходов и исполнением в зависимости от наличия/отсутствия механической температурной компенсации.

Счетчики исполнения без температурной компенсации предназначены для измерения объема газа в рабочих условиях эксплуатации. Счетчики исполнения с механической температурной компенсацией (в обозначении счетчика используется символ «Т»), оснащены механическим температурным компенсатором, выполненным в виде спиральной биметаллической пружины и предназначены для измерений объема газа в условиях эксплуатации, приведенного к температуре плюс 20 °С.

Конструкция счетчиков с типоразмерами G1,6, G1,6T, G2,5, G2,5T, G4, G4T, G5, G5Т, G6, G6T, G10, G10T, G16, G25 бывает 2 видов: А и Б. Конструкции А и Б отличаются счетным механизмом, материалом деталей измерительного механизма и габаритными размерами.

Счетчики выпускаются с левым и правым направлениями потока газа, могут различаться наличием/отсутствием температурной(-ых) гильз(-ы) для измерения температуры в потоке газа во внутренней полости счетчика, наличием (отсутствием) места отбора давления, материалом защитной крышки счетного механизма, видом и резьбой присоединительных элементов, межцентровым расстоянием, циклическим объёмом измерительных камер.

Счетчики могут оснащаться дополнительными сетками/вставками, установленными в патрубках на входе и (или) выходе счетчика, служащими для предотвращения вмешательства в конструкцию счетчика. Счетчики типоразмеров G40, G65, G100 имеют фланцевое присоединение к трубопроводу с вертикальным или горизонтальным подводом газа.

К счетчику может быть подключен низкочастотный датчик импульсов для дистанционной передачи информации.

На маркировочную табличку счетчика наносится следующая информация:

- обозначение типа

- серийный номер и год изготовления;

- знак об утверждении типа и регистрационный номер в Федеральном информационном фонде;

- товарный знак изготовителя;

- страна изготовитель;

- максимальный и минимальный расход;

- температура рабочей и окружающей среды;

- стандартная температура (для счетчиков с термокомпенсацией);

- максимальное рабочее давление;

- объем измерительной камеры;

- вес импульса;

- конструктивное исполнение А или Б.

В зависимости от типоразмера исполнение счетчика обозначается следующим образом: ВКР-[1]

ВКР- условное обозначение счетчика

[1] - типоразмер счётчика.

Пример обозначения исполнения счетчика:

BKP-G10T, где

• - ВКР - мембранный счётчик газа;

• - G10Т - типоразмер счётчика

В условное обозначение счётчика при заказе дополнительно должны входить информация о циклическом объеме измерительной камеры, межцентровом расстоянии, направлении потока газа. Данная информация указывается в паспорте на счетчик.

Пример записи при заказе счётчика ВКР типоразмера G10 без механической термокомпенсации, с циклическим объёмом измерительных камер 6 дм, с левым направлением подачи газа и межцентровым расстоянием А280:

• - «Счётчик газа объёмный мембранный ВКР G10 V6 левый А280.»

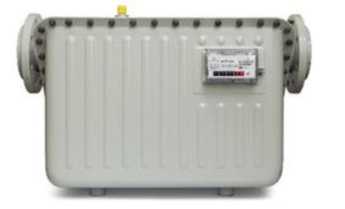

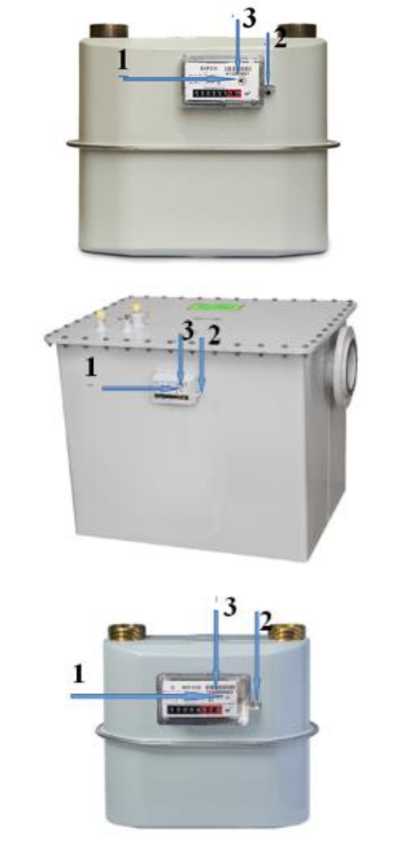

Общий вид основных исполнений счетчиков ВКР представлен на рисунке 1а, 1б (цвет и внешний вид может отличаться от представленного на фото в зависимости от комплектации).

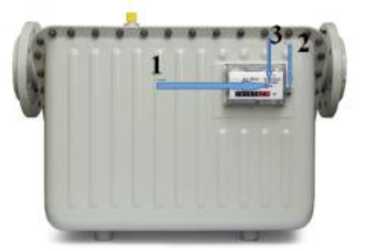

Заводской номер в виде арабских цифр наносится на маркировочную табличку отсчетного устройства методом термопечати или лазерной гравировки. Пломбировку от несанкционированного доступа к узлам регулировки осуществляют нанесением знака поверки давлением клейма на пломбу. Схема пломбировки и обозначение мест нанесения знака утверждения типа, знака поверки и заводского номера представлены на рисунке 2.

Метрологические и технические характеристики

Основные метрологические и технические характеристики счетчиков указаны в таблицах 1-4

Таблица 1 -

G1,6 (Т) - G6 (Т)

счетчиков

Наименование характеристики	Значение
Типоразмер	G1,6	G2,5	G4	G5	G6	1,6Т	G2,5T	G4T	G5T	G6T
Объемный расход газа, м3/ч: - максимальный (Qмакс)	2,5	4	6	8	10	2,5	4	6	8	10
- номинальный (Qном)	1,6	2,5	4	5	6	1,6	2,5	4	5	6
- минимальный (Qмин)	0,016	0,025	0,04	0,04	0,06	0,016	0,025	0,04	0,04	0,06
Пределы    допускаемой    основной относительной    погрешности    при измерении объема газа при рабочих условиях или объема газа, приведенного к температуре плюс 20 °С, %:
- от Qмин до Oil^Queu					±3
- от 0,1•Qном до Qмакс ВклЮЧ.					±1	,5
Допускаемая дополнительная относительная погрешность, вызванная отклонением температуры измеряемой
среды от границы нормальных условий на каждые 10 °С, %			_					0,4
Нормальные условия измерений:
- температура окружающей среды					от +15 до +25 °С
- относительная влажность, %				до 95 % при температуре +35 °С
- атмосферное давление, кПа				от 84,0 до 106,7 кПа

Таблица 2 - Метрологические характеристики счетчиков типоразмеров G10T, G10 - G100

Наименование характеристики	Значение
Типоразмер	G10Т	G10	G16	G25	G40	G65	G100
Объемный расход газа, м3/ч:
- максимальный (Qмакс)	16	16	25	40	65	100	160
- номинальный (Qном)	10	10	16	25	40	65	100
- минимальный (Qмин)	0,1	0,1	0,16	0,25	0,4	0,65	1
Пределы допускаемой основной относительной погрешности при измерении объема газа при рабочих условиях или объема газа, приведенного к температуре плюс 20 °С, %: — от QuMU до 0, 'l^Queu				±3,0
- от 0,1-Рном до Qмакс.BKЛЮЧ.				±1,5
Допускаемая дополнительная относительная погрешность, вызванная отклонением температуры
измеряемой среды от границы нормальных условий на каждые 10 °С, %	0,4
Нормальные условия измерений:
- температура окружающей среды				от + 15 до + 25 °С
- относительная влажность, %			до 95 % при температуре +35 °С
- атмосферное давление, кПа			от 84,0 до 106,7 кПа

Таблица 3 - Основные технические характеристики счетчиков типоразмеров G1,6 (Т) - G6 (Т)

Наименование характеристики	Значение
Типоразмер	G1,6	G2,5	G5	G4	G6	1,6Т	G2,5Т	G5Т	G4Т	G6Т
Циклический объем, дм3	1,2	1,2	1,2	1,2 (2)	2(3,5)	1,2	1,2	1,2	1,2(2)	2 (3,5)
Порог чувствительности, м3/ч	0,0032	0,005	0,008	0,008	0,008	0,0032	0,005	0,008	0,008	0,008
Измеряемая среда	природный, нефтяной и другие сухие неагрессивные газы, а также газовая фаза сжиженных углеводородных газов
Максимальное рабочее давление, кПа, не более	50
Потеря давления при расходе Qмакс, Па, не более	200 (300*)

Наименование характеристики	Значение
Типоразмер	G1,6	G2,5	G5	G4	G6	1,6Т	G2,5T	G5T	G4T	G6T
Цена деления младшего разряда отсчетного 3 механизма счетчика, дм3	0,2
Емкость отсчетного механизма счетчика, м3	99999
Температура измеряемой среды, °С	от -25 до +40
* для счетчиков, снабженных защитной сеткой
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа	от -40 до +55 до 95 при температуре +35 С от 84,0 до 106,7
Габаритные размеры, мм, не более: длина^высота^ширина Конструкция А	200x220x160			200x220x160 (330x250x170)		200x220x160			200x220x160 (330x250x170)
Конструкция Б	210х230х160			210х230х160 (250х330х180) (290х330х210) (350х250х170) (280х290х210)		210х230х160			210х230х160 (280х290х210) (350х320х210) (350х250х170)
Присоединительная резьба, дюйм	11/4;
Расстояние между осями присоединительных штуцеров (фланцев), мм: Конструкция А	110			110 (200) (250)	200 (250)	110			110 (200) (250)	200 (250)
Конструкция Б	110 (130)			110 (130)	180 (250)	110 (130)			110 (130)	180 (250)
Масса, кг, не более	1,9	1,9	1,9	1,9 (3,9)	3,9	1,9	1,9	1,9	1,9 (3,9)	3,9
Средний срок службы, лет	20
Средняя наработка на отказ, ч	100000

Таблица 4 - Основные технические

G10 Т, G1O-10O

счетчиков

Наименование характеристики	Значение
Типоразмер	G10Т	G10	G16		G25	G40	G65	G100
Циклический объем, дм3	3,5 (5,6)	3,5 (6)	6 (11)		11(12)	18	24	48
Порог чувствительности, м3/ч	0,01	0,01	0,01		0,01	0,02	0,02	0,02
Измеряемая среда	природный, нефтяной и другие сухие неагрессивные газы, а также газовая фаза сжиженных углеводородных газов
Максимальное рабочее давление, кПа, не более:	50
Потеря давления при расходе Qмакс, Па, не более	300
Цена деления младшего разряда 3 отсчетного механизма счетчика, дм3	0,2 (2)			2				20
Емкость    отсчетного    механизма 3 счетчика, м3	99999 (999999)			999999				9999999
Температура измеряемой среды, °С	от -25 до +40
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа	от -40 до +55 до 95 при температуре +35 °С от 84,0 до 106,7
Габаритные размеры (без учета фланцев), мм, не более: длина^высота^ширина Конструкция А	340х320х230	410х330х240	410х330х240		470х410х290	570х450х400	570х450х400	740х620х610
Конструкция Б	350х320х210 410х330х240 360х330х215	410х330х240 (355х320х210) 360х330х215	410х380х280		470х400х290
Присоединительная резьба, дюйм	13/4, 2	13/4, 2	2		21/2	фланцевый
Расстояние между осями присоединительных штуцеров (фланцев), мм	250	250 (280)	280		335	570	680	800
Масса, кг, не более	5,7	5,7	8,5		10,6	41	46	105

Наименование характеристики	Значение
Типоразмер	G10Т	G10	G16	G25	G40	G65	G100
Средний срок службы, лет	20
Средняя наработка на отказ, ч	100000

Знак утверждения типа

наносится на маркировочную табличку счетчика методом термопечати и на титульный лист паспорта типографским способом.

Комплектность средства измерения

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Счетчик газа объемный мембранный	ВКР	1
Паспорт	УРГП.407279.004 ПС	11)
Комплект монтажных частей	-	12)
1) бумажной и/или электронной форме 2) Поставляется по заказу

Сведения о методиках (методах) измерений

приведены в разделе 5 паспорта УРГП.407279.004 ПС «Счетчики газа объемные мембранные ВКР. Паспорт».

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические требования;

ГОСТ Р 8.993-2020 Государственная система обеспечения единства измерений. Общие требования к средствам измерений расхода и объема газа;

Государственная поверочная схема для средств измерений объемного и массового расходов газа, утвержденная приказом Росстандарта от 11 мая 2022 г. № 1133;

УРГП.407279.004 ТУ «Счетчики газа объемные мембранные ВКР. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «ТАУГАЗ» (ООО «ТАУГАЗ») ИНН 5243041600

Юридический адрес: 607222, Нижегородская область, г.о. город Арзамас, г. Арзамас, ул. Рабочий Порядок, д. 14, помещ.4

Телефон: (831) 235-70-10

E-mail: info@arzge.ru

Изготовитель

Общество с ограниченной ответственностью «ТАУГАЗ» (ООО «ТАУГАЗ») ИНН 5243041600

Адрес: 607222, Нижегородская область, г.о. город Арзамас, г. Арзамас, ул. Рабочий Порядок, д. 14, помещ. 4

Телефон: (831) 235-70-10

E-mail: info@arzge.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1

Телефон: 8 800 200 22 14

Web-сайт: http://www.nncsm.ru

E-mail: mail@nncsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30011-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» сентября 2024 г. № 2090

Регистрационный № 75367-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные VME, VME-Exi

Назначение средства измерений Преобразователи измерительные VME, VME-Exi предназначены сигналов постоянного напряжения и электрического сопротивления, первичных преобразователей температуры и других устройств, унифицированный электрический сигнал постоянного тока, а также в цифровой сигнал для передачи по протоколу HART.

Описание средства измерений

Принцип действия преобразователей измерительных VME, VME-Exi основан на измерении и аналогово-цифровом преобразовании входных сигналов, обработке и обратном цифро-аналоговом преобразовании в унифицированный сигнал постоянного тока и/или код цифрового протокола передачи данных.

Преобразователи измерительные VME, VME-Exi конструктивно выполнены в виде прямоугольного или круглого пластикового корпуса, внутри которого расположен электронный блок, включающий в себя аналого-цифровой преобразователь, цифро-аналоговый преобразователь, микропроцессор и вспомогательные цепи. На лицевую поверхность выведены клеммы или разъемы подключения входного и выходного сигнала, и разъемы для программирования.

Преобразователи измерительные VME, VME-Exi имеют следующие исполнения:

- общепромышленное: VME-100-1, VME-100-2, VME-100-5, VME-103-4-HART, VME-103-5-HART;

- общепромышленное, с гальванической развязкой: VME-101-2, VME-101-5, VME-104-4-HART, VME-104-5-HART;

- с гальванической развязкой, взрывозащищенные, с видом «искробезопасная электрическая цепь    i»:    VME-Exi-102-2,

VME-Exi-105-3-HART, VME-Exi-105-4-HART, VME-Exi-105-5-HART.

Нанесение знака поверки на средство измерений не предусмотрено.

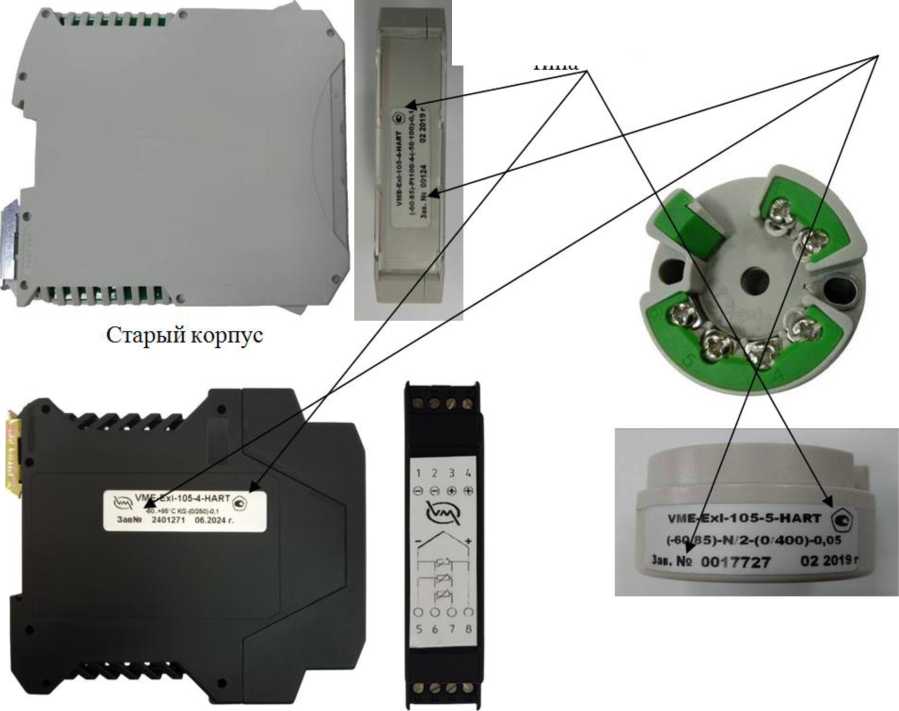

Заводской номер в виде цифрового обозначения, состоящего из наносится на шильдик методом типографской печати и имеет цифровое обозначение.

Преобразователи измерительные VME, VME-Exi различаются по техническим характеристикам и конструктивному исполнению. Цвет корпусов данного средства измерений может быть различный. Модификации и схема обозначения приведены в таблице 1.

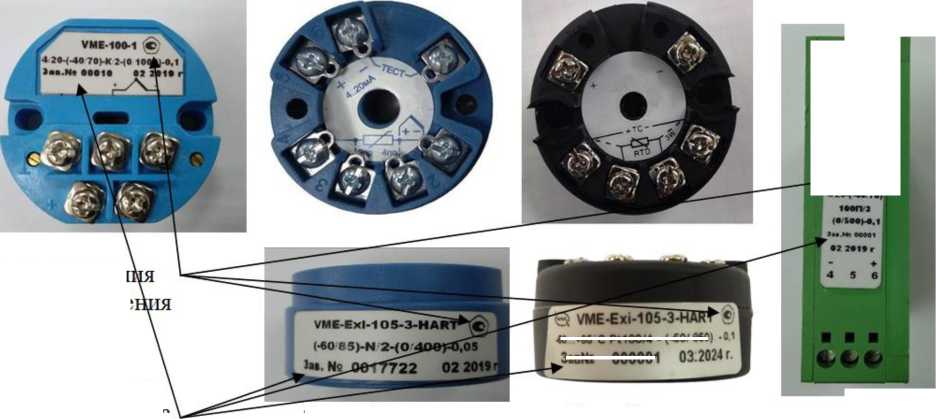

Рисунок 1.4 - VME-103-4-HART,

VME-104-4-HART, VME-Exi-105-4-HART

Рисунок 1 - Общий вид преобразователей измерительных VME, VME-Exi в зависимости от конструкции

Пломбирование преобразователей измерительных VME, VME-Exi не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) является метрологически значимым, устанавливается при изготовлении преобразователей измерительных VME, VME-Exi, защищено от преднамеренных изменений с помощью специальных программных средств и не имеет возможности считывания и модификации.

ПО предназначено для преобразования измеренного входного сигнала в сигнал 4 - 20 мА и масштабирования в соответствии с диапазоном измерений.

Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

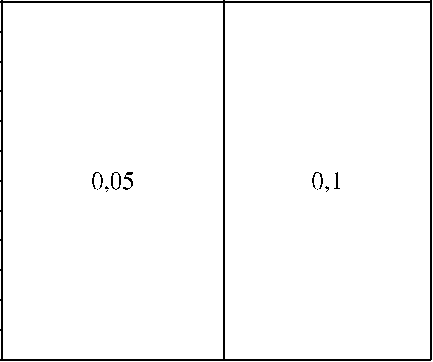

Тип НСХ, входного сигнала	Диапазон измерений2)		Пределы допускаемой приведенной основной погрешности в зависимости от нормирующего значения1) (при температуре окружающей среды от +15 °С до +25 °С) в зависимости от класса точности, %
	мВ, Ом	°С	КТ O,O5	КТ O,1
PtlOO	от 18,52 до 39O,48	от -2OO до +85O	O,O5	O,1
Pt500	от 92,6 до 1952,4	от -2OO до +85O
PtlOOO	от 185,2 до 39O4,8	от -2OO до +85O
Сопротивление	от 1 до 4OO	-
Сопротивление	от 1 до 4OOO	-
Потенциометр	от 4O до 4OO	-
Потенциометр	от 4OO до 4OOO	-

Примечания:

• 1) За нормирующее значение принимается разность между максимальным и минимальным значением диапазона измерений

• 2) По заказу допускается изготовление преобразователей с диапазонами измерений отличными от приведенных в таблице, но не превышающих указанных нижней и верхней границы диапазонов.

• 3) Типы НСХ термопреобразователей сопротивления и преобразователей термоэлектрических - по ГОСТ 6651-2009 и ГОСТ Р 8.585-2001 соответственно.

Таблица 5 - Основные технические

Наименование характеристики	Значение
Время установления выходного сигнала, с, не более	5
Время готовности к проведению измерений после включения, мин, не более	15
Условия эксплуатации:
- стандартный температурный диапазон, оС	от -40 до +70
- расширенный температурный диапазон, °С	от -60 до +85
Напряжение питания постоянного тока, В	24±12
Потребление тока, мА, не более:
- минимальное	3,5
- максимальное	24
Маркировка взрывозащиты по ГОСТ 31610.0-2O14	OExiaIICT6X
Габаритные размеры, не более, мм: Код исполнения
- 1, диаметрхвысота	44x23
- 2, высота^ширинахдлина	25x8Ox86
- 3, диаметрхвысота	44x24
- 4, высота^ширинахдлина	23x11Ox114
- 5, диаметрхвысота	44x27
Масса, г, не более: Код исполнения
- 1	4O
- 2	5O
- 3	4O
- 4	6O
- 5	4O

Наименование характеристики	Значение
Потребляемая мощность, Вт, не более:
- общепромышленного исполнения	0,85
- исполнения Exi	0,75
Устойчивость к воздействию синусоидальной вибрации по ГОСТ Р 52931-2008	G3
Сейсмостойкость по MSK-64, балл	9
Степень защиты от влаги и пыли по ГОСТ 14254 -2015	IP65
Средний срок службы, лет, не менее	8

Знак утверждения типа

наносится типографским способом на титульный лист паспорта, руководства по эксплуатации и наклейку, прикрепленную к корпусу, методом печати.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Преобразователь измерительный VME, VME-Exi	Исполнение в соответствии с заказом	1 шт.
Паспорт	-	1 экз.
Руководство по эксплуатации ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ VME-100-1, VME-100-2, VME-100-5 VME-101-2, VME-101-5 VME-Exi-102-2, VME-Exi-102-5	ВМЭЛ.422710.001РЭ	1 экз. на партию
Руководство по эксплуатации ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ VME-103-4-HART, VME-103-5-HART VME-104-4-HART, VME-104-5-HART VME-Exi-105-3-HART, VME-Exi-105-4-HART VME-Exi-105-5-HART	ВМЭЛ.422710.002РЭ	1 экз. на партию

Сведения о методиках (методах) измерений

приведены в разделе 10 «Подготовка к работе» руководств по эксплуатации ВМЭЛ.422710.001РЭ, ВМЭЛ.422710.002РЭ.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 26.011 - 80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные;

ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний;

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;

ТУ 26.51.43-003-24481731-2018 Преобразователи измерительные VME, VME-Eix. Технические условия.

Изготовитель

Общество с ограниченной ответственностью научно-производственное объединение «Вакууммаш» (ООО НПО «Вакууммаш»)

ИНН 1832009720

Адрес: 426057, Удмуртская Республика, г. Ижевск, пр-д им. Дерябина, д. 2/52

Телефон: +7 (3412) 918-650

E-mail: info@vakuummash.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» сентября 2024 г. № 2090

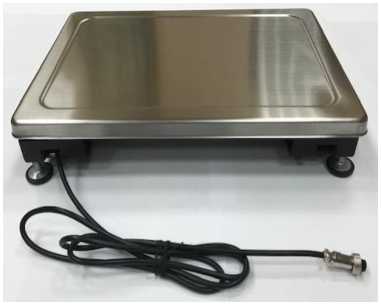

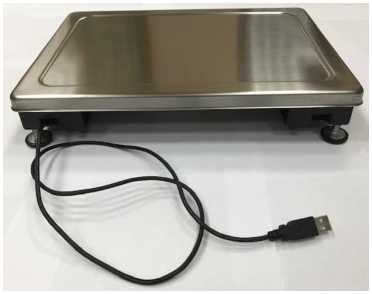

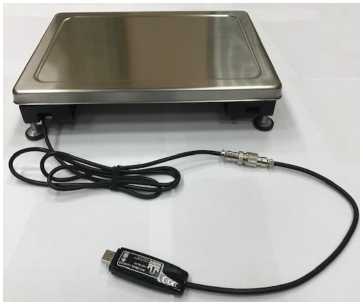

UA - модуль подключается к компьютеру или к кассе посредством подключения внешнего весового адаптера USB/МК;

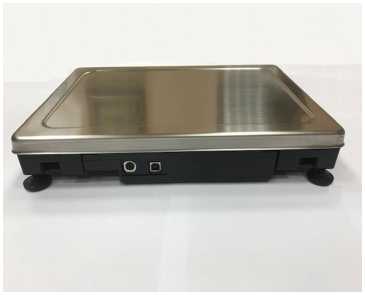

U - модуль взвешивающий имеет встроенный интерфейс USB для подключения к компьютеру или кассе;

UI - модуль взвешивающий имеет встроенный интерфейс USB для подключения к компьютеру или кассе и разъем MDN-5 для подключения выносного индикатора.

Применяемые в модулях взвешивающих внешний весовой адаптер USB/МК, встроенный интерфейс USB и разъем MDN-5 не позволяют вводить команды или данные, предназначенные или используемые для отображения данных, которые ясно не определены и ошибочно могут быть приняты за результат взвешивания; для фальсификации отображаемых, обработанных или сохраненных результатов измерений.

В модуле взвешивающем предусмотрена защита от несанкционированного изменения установленных регулировок (регулировки чувствительности (юстировки)) при помощи программного двадцатичетырехразрядного несбрасываемого счетчика, показания которого меняются случайным образом автоматически при каждой юстировке. Генератор случайных чисел выдает контрольное число - код юстировки. При юстировке код записывается в цифровой весоизмерительный датчик. При замене цифрового весоизмерительного датчика или при повторной юстировке код юстировки изменяется. Повторить код юстировки невозможно. Код юстировки отображается на мониторе компьютера или терминале (Рисунок 2).

Для контроля показаний счетчика (кода юстировки) модуля взвешивающего:

- на интерфейсе программы «Масса-К: Весовой терминал-100» установленной на компьютере необходимо нажать кнопку      (информация) и открыть закладку «Параметры

модуля взвешивающего»;

- на терминале необходимо ввести определённые команды, описанные в руководстве по эксплуатации на терминал.

Код юстировки

Версия ПО модуля взвешивающего

Контрольная сумма ПО модуля взвешивающего

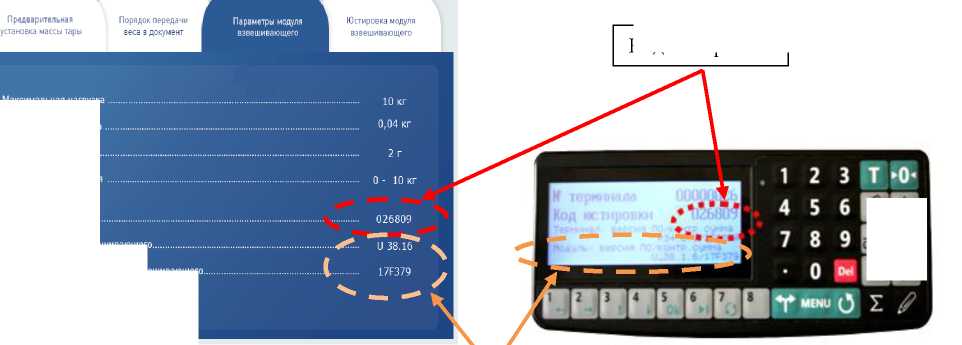

Рисунок 2 - Индикация кода юстировки, версии ПО и контрольной суммы ПО модуля взвешивающего: а - на мониторе компьютера, б - на терминале

<ш>®И Мах 6/15 kg Min 0,04 kg е= 2/5g Т =    -6 kg

o’cz+arc

Рисунок 3 - Маркировка модуля взвешивающего

Маркировка модуля взвешивающего производится на фирменной, разрушающейся при снятии планке. На которой нанесено:

• - торговая марка изготовителя и страна изготовления;

• - модификация модуля взвешивающего;

• - версия программного обеспечения;

• - дата выпуска;

• - серийный номер модуля взвешивающего в формате штрих-кода и в числовом формате;

• - класс точности по ГОСТ OIML R 76-1-2011;

• - знак утверждения типа;

• - знак соответствия требованиям основных директив Таможенного союза.

• - максимальная нагрузка (Max);

• - минимальная нагрузка (Min);

• - поверочный интервал (e);

• - максимальный диапазон устройства выборки массы тары;

• - особый диапазон температур.

Пломбирование модулей не предусмотрено.

Программное обеспечение

В модуле взвешивающем используется встроенное ПО, которое выполняет функции по сбору, обработке и передаче измерительной информации.

Идентификация программы модуля взвешивающего:

• - на интерфейсе программы «Масса-К: Весовой терминал 100» установленной на

компьютере необходимо нажать кнопку      (информация) и открыть закладку «Параметры

модуля взвешивающего»;

• - на терминале необходимо ввести определённые команды, описанные в руководстве по эксплуатации на терминал.

На дисплее компьютера или индикаторе терминала отображается версия ПО и контрольная сумма ПО модуля взвешивающего (Рисунок 2).

При работе модуля взвешивающего с компьютером используется только специальное ПО «Масса-К: Весовой терминал 100»:

ПО устанавливаемое на компьютер выполняет функции по хранению, представлению и передаче измерительной информации.

Идентификация программы «Масса-К: Весовой терминал 100»:

• - при запуске «Масса-К: Весовой терминал 100» сверху интерфейса программы высвечивается версия ПО

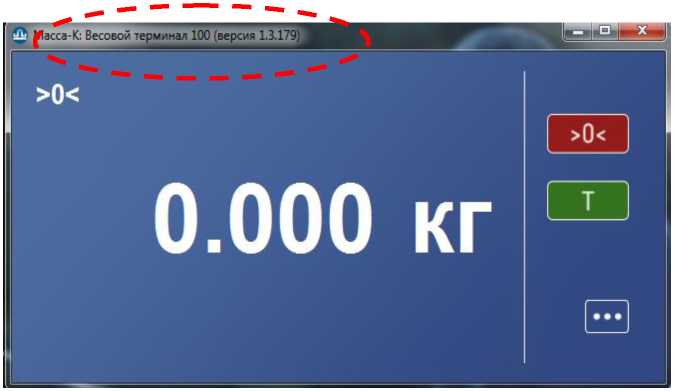

Рисунок 4 - Индикация наименования программы и ее версия установленной на компьютере

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «средний». Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
	ПО модуля взвешивающего	ПО при работе модуля взвешивающего с компьютером
Идентификационное наименование ПО*	P32xx.HEX	Масса-К: Весовой терминал 100
Номер версии (идентификационный номер) ПО	U_38.1.6	1.3.179
Цифровой идентификатор ПО**	17F379	c079b3ca
Алгоритм вычисления цифрового идентификатора ПО	CRC 24	CRC 32

* Обозначение «х» не относится к метрологически значимому ПО и может принимать любые значения____________________________________________________________________________

** Цифровой идентификатор приведен для указанной в таблице версии ПО

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
Класс точности модуля взвешивающего по ГОСТ OIML R 76-1-2011	средний
Повторяемость (размах) показаний, кг, не более	|mPe|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем, не более	от 0 до 4 % Max
Диапазон устройства первоначальной установки нуля, не более	от 0 до 20 % Max

Таблица 3 - Метрологические характеристики одноинтервальных модулей МК

Обозначение варианта исполнения	Минимальная нагрузка (Min), кг	Максимальная нагрузка (Мах), кг	Действительная цена деления (d), поверочный интервал (е), г	Число поверочных интервалов (n)	Интервалы взвешивания, кг	Пределы допускаемой погрешности при поверке, г
МК-5	0,02	5	1	5000	От 0,02 до 0,5 включ. Св.0,5 до 2,0 включ. Св 2,0 до 5,0 включ.	±0,5 ±1,0 ±1,5
МК-10	0,04	10	2	5000	От 0,04 до 1,0 включ. Св. 1,0 до 4,0 включ. Св. 4,0 до 10,0 включ.	±1 ±2 ±3
МК-25	0,1	25	5	5000	От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. Св. 10 до 25 включ.	±2,5 ±5,0 ±7,5

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке

Таблица 4 - Метрологические характеристики двухинтервальных модулей МК

Обозначение варианта исполнения	Минимальная нагрузка (Min), кг	Максимальная нагрузка (Мах1/ Мах2), кг	Действительная цена деления (d1/d2), поверочный интервал (е1/е2), г	Число поверочных интервалов (n1/n2)	Интервалы взвешивания, кг	Пределы допускаемой погрешности при поверке, г
МК-6.2	0,02	3/6	1/2	3000/3000	От 0,02 до 0,5 включ. Св. 0,5 до 2,0 включ. Св. 2,0 до 3,0 включ. Св. 3,0 до 4,0 включ. Св. 4,0 до 6,0 включ.	±0,5 ±1,0 ±1,5 ±2,0 ±3,0
МК-15.2	0,04	6/15	2/5	3000/3000	От 0,04 до 1,0 включ. Св. 1,0 до 4,0 включ. Св. 4,0 до 6,0 включ. Св. 6,0 до 10 включ. Св. 10 до 15 включ.	±1,0 ±2,0 ±3,0 ±5,0 ±7,5
МК-32.2	0,1	15/32	5/10	3000/3200	От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. Св. 10 до 15 включ. Св. 15 до 20 включ. Св. 20 до 32 включ.	±2,5 ±5,0 ±7,5 ±10 ±15
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке

Таблица 5 - Метрологические ха			рактеристики т	рехинтервальных модулей МК
Обозначение варианта исполнения	Минимальная нагрузка (Min), кг	Максимальная нагрузка (Мах1/ Мах2/ Мах3), кг	Действительная цена деления (d1/d2/d3), поверочный интервал (е1/е2/ез), г	Число поверочных интервалов (n1/n2/n3)	Интервалы взвешивания, кг	Пределы допускаемой погрешности при поверке, г
МК-6.3	0,01	1/3/6	0,5/1/2	2000/ 3000/ 3000	От 0,01 до 0,25 включ. Св. 0,25 до 1,0 включ. Св. 1,0 до 2,0 включ. Св. 2,0 до 3,0 включ. Св. 3,0 до 4,0 включ. Св. 4,0 до 6,0 включ.	±0,25 ±0,5 ±1,0 ±1,5 ±2,0 ±3,0
МК-15.3	0,02	3/6/15	1/2/5	3000/ 3000/ 3000	От 0,02 до 0,5 включ. Св. 0,5 до 2,0 включ. Св. 2,0 до 3,0 включ. Св. 3,0 до 4,0 включ. Св. 4,0 до 6,0 включ. Св. 6,0 до 10 включ. Св. 10 до 15 включ.	±0,5 ±1,0 ±1,5 ±2,0 ±3,0 ±5,0 ±7,5

Продолжение таблицы 5

Обозначение варианта исполнения	Минимальная нагрузка (Min), кг	Максимальная нагрузка (Мах1/ Мах2/ Мах3), кг	Действительная цена деления (d1/d2/d3), поверочный интервал (е1/е2/ез), г	Число поверочных интервалов (n1/n2/n3)	Интервалы взвешивания, кг	Пределы допускаемой погрешности при поверке, г
МК-32.3	0,04	6/15/32	2/5/10	3000/ 3000/ 3200	От 0,04 до 1,0 включ. Св. 1,0 до 4,0 включ. Св. 4,0 до 6,0 включ. Св. 6,0 до 10 включ. Св.10 до 15 включ. Св.15 до 20 включ. Св. 20 до 32 включ.	±1,0 ±2,0 ±3,0 ±5,0 ±7,5 ±10 ±15
МК-32.3Р	0,005	3/6/32	1/2/5	3000/ 3000/ 6400	От 0,005 до 0,5 включ. Св. 0,5 до 2,0 включ. Св. 2,0 до 3,0 включ. Св. 3,0 до 4,0 включ. Св.4,0 до 6,0 включ. Св.6,0 до 10 включ. Св. 10 до 32 включ.	±0,5 ±1,0 ±1,5 ±2,0 ±3,0 ±5,0 ±7,5

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке

Таблица 6 - Метрологические характеристики

Наименование характеристики	Модификации модулей МК
	5	6.2	6.3	10	15.2	15.3	25	32.2	32.3	32.3Р
Максимальный диапазон устройства выборки массы тары, кг	5	3	1	10	6	3	25	15	6	5

Таблица 7 - Основные технические характеристики

Наименование характеристики	Значение
Время установления показаний, с, не более	2
Габаритные размеры (длина; ширина; высота), мм, не более	500; 400; 60
Масса, кг, не более	5
Параметры электрического питания через USB: - напряжение постоянного тока, В	от 4,5 до 6,0
Условия эксплуатации: - предельные значения температуры, °С	0, +40
- относительная влажность воздуха при температуре + 25 °С, %, не более	90
Вероятность безотказной работы за 2000 ч	0,95
Предусмотренный срок службы, лет	8

Знак утверждения типа

наносится графическим способом на планку, закрепленную на корпусе модуля взвешивающего, и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 8 - Комплектность средства измерений

Наименование	Обозначение	Количество
Модуль взвешивающий МК	-	1 шт.
Модуль взвешивающий МК. Паспорт.	-	1 экз.
Модуль взвешивающий МК. Руководство по эксплуатации.	МК5.179.ХХХРЭ*	В электронном виде на сайте: massa.ru
Перечень специализированных предприятий, осуществляющих гарантийный и послегарантийный ремонт	-	В электронном виде на сайте: massa.ru
Примечание: * ХХХ - для различных вариантов исполнения

Сведения о методиках (методах) измерений

приведены в разделе «Подготовка к работе» МК5.179.ХХХРЭ Модуль взвешивающий МК. Руководство по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений массы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622;

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания;

ТУ 28.29.31-043-27450820-2022 Модули взвешивающие МК. Технические условия (ТУ 4274-043-27450820-2019).

Изготовитель

Акционерное общество «МАССА-К» (АО «МАССА-К»)

ИНН 7813012245

Адрес: 194044, г. Санкт-Петербург, Пироговская наб., д. 15, лит. А

Телефон: (812) 346-57-03

Факс: (812) 327-55-47

Web-сайт: www.massa.ru

E-mail: info@massa.ru

Испытательный центр

Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» сентября 2024 г. № 2090

Регистрационный № 86362-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные геодезического мониторинга КИГМ

Назначение средства измерений

Комплексы измерительные геодезического мониторинга КИГМ (далее по тексту — изделия) предназначены для измерений текущих навигационных параметров по радиосигналам глобальных навигационных спутниковых систем при решении задач геодезического мониторинга в составе сети комплексов геодезического мониторинга на территории Российской Федерации ИБПА.468214.005.

Описание средства измерений

Принцип действия изделия основан на непрерывном слежении за сигналами навигационных космических аппаратов и измерении беззапросным методом текущих навигационных параметров их движения по сигналам глобальных навигационных спутниковых систем ГЛОНАСС, GPS, Galileo, BeiDou. Работа изделия осуществляется в автоматическом режиме.

Изделие конструктивно состоит из приемно-измерительной навигационной аппаратуры, стандарта частоты и времени, средств защиты информации и вспомогательных средств информационного обмена и отображения информации, размещённых в коммутационных шкафах.

К комплексам измерительным геодезического мониторинга КИГМ относятся КИГМ единственной модификации с зав. №№ 08245454, 08245455.

Состав изделия состоит из следующих метрологически значимых компонентов и средств:

- блок приема навигационных сигналов ТДЦК.464346.017;

- двухчастотный прецизионный навигационный приемник ДПНП-01МГ;

- стандарт частоты и времени водородный Ч1-1006 ЯКУР.411141.011;

- программное обеспечение ИБПА.01439-02.

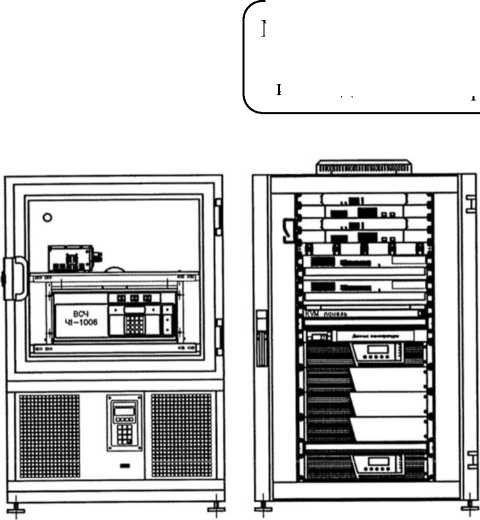

Общий вид изделия с указанием места нанесения знака утверждения типа, представлен на рисунке 1. Пломбирование крепёжных винтов составных частей изделия не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

Нанесение знака поверки не изделие не предусмотрено. Заводской номер представляет собой цифровое обозначение на металлизированной табличке и расположен в месте, указанном на рисунке 1.

Программное обеспечение

Конструкция изделия исключает возможность несанкционированного влияния на программное обеспечение (ПО) и измерительную информацию.

ИБПА.01439-02 передает данные и управление изделием.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование	ИБПА.01439-02
Наименование программы и исполняемого файла	Комплекс программ передачи данных и управления
Номер версии (идентификационный номер), не ниже	1.0

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Предел допускаемого среднего квадратического отклонения случайной составляющей инструментальной погрешности измерений псевдодальности ¹⁾, м

• - по фазе дальномерного кода

• - по фазе несущей частоты

таблицы 2

Наименование характеристики	Значение
Пределы допускаемого изменения систематической составляющей инструментальной погрешности измерений псевдодальности по фазе дальномерного кода до навигационного космического аппарата системы ГЛОНАСС на интервале времени наблюдения 1) 8 сут, м	±0,2
Пределы допускаемой относительной погрешности по частоте выходного сигнала 10 МГц на интервале 1 год	±5 •IO-13
Предел допускаемого среднего квадратического относительного двухвыборочного отклонения частоты выходного сигнала 10 МГц на интервале времени измерений 1 сут	7 •IO-15
Примечание: 1) При условии отсутствия затеняющих и переотражающих объектов в зоне видимости и отношении сигнал/шум не менее 45 дБГц

Таблица 3 - Основные технические

Наименование характеристики	Значение
Рабочие условия эксплуатации: а) аппаратура, размещаемая в помещении: - температура окружающего воздуха, °C - повышенная относительная влажность воздуха при температуре +25°C, %	от +5 до +40
б) аппаратура, размещаемая на открытом воздухе:	80
- температура окружающего воздуха, °C	от -40 до +40
- повышенная относительная влажность воздуха при температуре +25°C, %	98
Напряжение питания от сети переменного тока частотой от 48 до 52 Гц, В	от 198 до 242
Потребляемая мощность, В^А, не более	5400
Габаритные размеры, мм, не более а) термошкаф - глубина - ширина - высота	1000
б) шкаф коммутационный 24U	800
- глубина	1200
- ширина	1000
- высота	800
в) шкаф коммутационный 42U	1215
- глубина	1000
- ширина	800
- высота	2000
Масса, кг, не более
- блок приема навигационных сигналов	25
- двухчастотный прецизионный навигационный приемник ДПНП-01 МГ	5

Знак утверждения типа

Наносится на титульный лист руководства по эксплуатации типографским способом и корпуса коммутационных шкафов из состава изделия любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость изображения знака в течение установленного срока службы средства измерений.

Комплектность средства измерений

Таблица 4 - Комплектность комплекса измерительного геодезического мониторинга КИГМ

Наименование	Обозначение	Количество, шт./экз.
КИГМ	ИБПА.466535.039	1
ПТК АКУ-М	ИБПА.466535.169-01	1
Средства защиты информации КИГМ	ИБПА.468266.022	1
Блок приема навигационных сигналов	ТДЦК.464346.017	2
Радиометр водяного пара	ИЕЛГ.416100.001-01	1
Комплект ЗИП	ИБПА.466953.006	1
Комплект монтажных частей	ИБПА.466941.002	1
Комплект упаковки	ИБПА.466956.003-03	1
Специальное программное обеспечение	ИБПА.01439-02	1
Комплект эксплуатационной документации согласно ведомости ИБПА.466535.165 ВЭ	-	1
Методика поверки	651-20-063 МП	1
Примечание: Специальное программное обеспечение ИБПА.01439-02 поставляется на CD-диске

Сведения о методиках (методах) измерений

Сведения о методах измерений приведены в разделе «Использование по назначению» руководства по эксплуатации «Комплексы измерительные геодезического мониторинга КИГМ. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средствам измерения

Приказ Росстандарта от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений».

Правообладатель

Акционерное общество   «Научно-производственная   корпорация «Системы

прецизионного приборостроения» (АО «НПК «СПП»)

ИНН 7722698108

Адрес: 111024, г. Москва, ул. Авиамоторная, д. 53

Телефон: +7 (495) 234-98-47

Факс: +7 (495) 234-98-59

Web-сайт: http://www.npk-spp.ru

E-mail: spp@npk-spp.ru

Изготовитель

Акционерное общество   «Научно-производственная   корпорация «Системы

прецизионного приборостроения» (АО «НПК «СПП»)

ИНН 7722698108

Адрес: 111024, г. Москва, ул. Авиамоторная, д. 53

Телефон: +7 (495) 234-98-47

Факс: +7 (495) 234-98-59

Web-сайт: http://www.npk-spp.ru

E-mail: spp@npk-spp.ru

Испытательный центр

Федеральное государственное научно-исследовательский институт ний» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон (факс): (495) 526-63-00

Web-сайт: http://www.vniiftri.ru

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» сентября 2024 г. № 2090

Регистрационный № 86428-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы геодезического мониторинга КГМ

КГМ ИБПА.466535.130 с зав. №№ 08252412, 08252413, 08252414,

08252417, КГМ ИБПА.466535.130-01 с зав. №№ 08245458, 08245459, 08245460, 08245461, 08245462, 08245463, 08245464, 08245465, 08245466, 08245467, КГМ ИБПА.466535.130-02 с зав. №№ 08245456, 08245457, отличающиеся друг от друга составом и размещением составных частей.

Состав изделия в зависимости от модификации состоит из следующих метрологически значимых компонентов и средств:

а) КГМ ИБПА.466535.130:

- блок приема навигационных сигналов ТДЦК.464346.017;

- двухчастотный прецизионный навигационный приемник ДПНП-01МГМ;

- двухчастотный прецизионный навигационный приемник ДПНП-01МГК;

- стандарт частоты и времени водородный Ч1-1007 ЯКУР.411141.016;

- программное обеспечение НБГК.00186-02, ИБПА.01439-02;

б) КГМ ИБПА.466535.130-01:

- блок приема навигационных сигналов ТДЦК.464346.017;

- стандарт частоты и времени водородный Ч1-1007 ЯКУР.411141.016;

- программное обеспечение НБГК.00186-02, ИБПА.01439-02;

в) КГМ ИБПА.466535.130-02:

- блок приема навигационных сигналов ТДЦК.464346.017;

• - приемник навигационный GTR-51;

• - стандарт частоты и времени водородный Ч1-1033 ЯКУР.411141.038;

• - программное обеспечение НБГК.00186-02, ИБПА.01439-02.

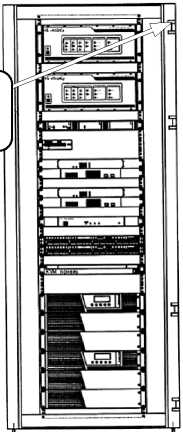

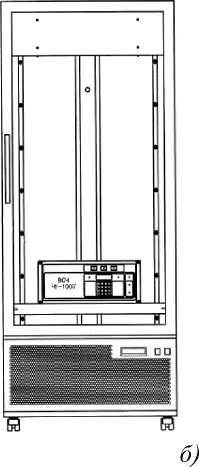

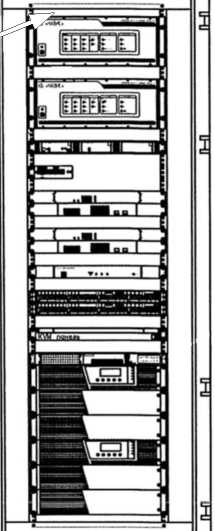

Общий вид изделия с указанием места нанесения знака утверждения типа, представлен на рисунке 1. Пломбирование крепёжных винтов составных частей изделия не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

Нанесение знака поверки на изделие не предусмотрено. Заводской номер представляет собой цифровое обозначение на металлизированной табличке и расположен в месте, указанном на рисунке 1.

Программное обеспечение

Конструкция изделия исключает возможность несанкционированного влияния программное обеспечение (ПО) и измерительную информацию.

ПО изделия выполняет следующие функции:

• - НБГК.00186-02 принимает и накапливает навигационные данные;

• - ИБПА.01439-02 передает данные и управляет изделием.

Уровень защиты программного обеспечения «средний» в соответствии Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

значимой части ПО

икационные данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование	НБГК.00186-02	ИБПА.01439-02
Наименование программы и исполняемого файла	Программа приема и накопления навигационных данных GNSS «GNSS J2.EXE»	Комплекс программ передачи данных и управления
Номер версии (идентификационный номер), не ниже	1.0	1.0

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Предел допускаемого среднего квадратического отклонения случайной составляющей инструментальной погрешности измерений псевдодальности 1), м - по фазе дальномерного кода	0,3
- по фазе несущей частоты	0,001
Пределы допускаемого изменения систематической составляющей инструментальной погрешности измерений псевдодальности по фазе дальномерного кода до навигационного космического аппарата системы ГЛОНАСС на интервале времени наблюдения 1) 8 сут, м	±0,2
Пределы допускаемой относительной погрешности по частоте выходного сигнала	±5^10-13
10 МГц на интервале 1 год
Предел допускаемого среднего квадратического относительного двухвыборочного отклонения частоты выходного сигнала 10 МГц на интервале времени измерений 1 сут: - для КГМ ИБПА.466535.130, КГМ ИБПА.466535.130-01	4^10-15
- для КГМ ИБПА.466535.130-02	1^10-15
Примечание:
1) При условии отсутствия затеняющих и переотражающих объектов в зоне	видимости и
отношении сигнал/шум не менее 45 дБГц

Таблица 3 - Основные технические

Наименование характеристики	Значение
Рабочие условия эксплуатации: а) аппаратура, размещаемая в помещении: - температура окружающего воздуха, °С - повышенная относительная влажность воздуха при температуре +25 °С, %	от +5 до +40
б) аппаратура, размещаемая на открытом воздухе:	80
- температура окружающего воздуха, °С	от -40 до +40
- повышенная относительная влажность воздуха при температуре +25 °С, %	98
Напряжение питания от сети переменного тока частотой от 48 до 52 Гц, В	от 198 до 242
Потребляемая мощность, В^А, не более	5400
Габаритные размеры, мм, не более 1) КГМ ИБПА.466535.130 а) термошкаф - глубина - ширина - высота б) шкаф коммутационный 24U - глубина - ширина - высота в) шкаф коммутационный 42U - глубина	1000
- ширина	800
- высота	1200
2) КГМ ИБПА.466535.130-01	1000
а) шкаф коммутационный 42U	800
- глубина	1215
- ширина	1000
- высота	800
б) термокамера	2000
- глубина	1000
- ширина	800
- высота	2000
3) КГМ ИБПА.466535.130-02	1000
а) шкаф коммутационный 42U	800
- глубина	2000
- ширина	1000
- высота	800
б) термокамера	2000
- глубина	1000
- ширина	800
- высота	2000
Масса, кг, не более - блок приема навигационных сигналов - двухчастотный прецизионный навигационный приемник ДПНП-01МГМ (из состава КГМ ИБПА.466535.130) - двухчастотный прецизионный навигационный приемник ДПНП-01МГК (из	25
состава КГМ ИБПА.466535.130)	2
- аппаратура для высокоточного сравнения шкал времени GTR-51	2
(КГМ ИБПА.466535.130-02)	13,5

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и корпуса коммутационных шкафов из состава изделия любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость изображения знака в течение установленного срока службы средства измерений.

Комплектность средства измерений

Таблица 4 - Комплектность комплекса геодезического

КГМ ИБПА.466535.130

Наименование	Обозначение	Количество, шт./экз.
Аппаратура ДПНП-01МГМ	ИБПА.464349.003-01	1
Аппаратура ДПНП-01МГК	ИБПА.464349.003-02	1
ПТК АКУ-М	ИБПА.466535.169	1
Средства защиты информации КГМ	ИБПА.468266.021	1
УАП ГНСС	ИБПА.464659.021	1
УАП ГНСС	ИБПА.464659.021-02	1
Блок приема навигационных сигналов	ТДЦК.464346.017	2
Радиометр водяного пара	ИЕЛГ.416100.001-01	1
Стандарт частоты и времени водородный Ч1-1007	ЯКУР.411141.016	1
Термошкаф	PGC7064	1
Комплект ЗИП	ИБПА.466953.005	1
Комплект монтажных частей	ИБПА.466941.002	1
Комплект упаковки	ИБПА.466956.003	1
Специальное программное обеспечение	ИБПА.01439-02	1
Специальное программное обеспечение	НБГК.00186-02	1
Комплект эксплуатационной документации согласно ведомости ИБПА.466535.130 ВЭ	—	1
Методика поверки	651-20-062 МП	1
Примечание: Специальные программные обеспечения ИБПА.01439-02 и НБГК.00186-02 поставляются на CD-дисках

Таблица 5 - Комплектность комплекса геодезического

КГМ ИБПА.466535.130-01

Наименование	Обозначение	Количество, шт./экз.
ПТК АКУ-М	ИБПА.466535.169	1
Средство защиты информации КГМ	ИБПА.468266.019	1
УАП ГНСС	ИБПА.464659.021-01	2
Блок приема навигационных сигналов	ТДЦК.464346.017	2
Термокамера	ЯКУР.564529.008	1
Стандарт частоты и времени водородный Ч1-1007	ЯКУР.411141.016	1
Радиометр водяного пара	ИЕЛГ.416100.001-01	1
Комплект ЗИП	ИБПА.466953.006	1
Комплект монтажных частей	ИБПА.466941.002	1
Комплект упаковки	ИБПА.466956.003-01	1
Специальное программное обеспечение	ИБПА.01439-02	1
Специальное программное обеспечение	НБГК.00186-02	1
Комплект эксплуатационной документации согласно ведомости ИБПА.466535.130-01 ВЭ	—	1
Методика поверки	651-20-062 МП	1
Примечание: Специальные программные обеспечения ИБПА.01439-02 и НБГК.00186-02 поставляются на CD-дисках
аблица 6 - Комплектность комплекса геодезического мониторинга КГМ ИБП		[А.466535.130-02
Наименование	Обозначение	Количество, шт./экз.
ПТК АКУ-М	ИБПА.466535.169	1
Средство защиты информации КГМ	ИБПА.468266.019	1
УАП ГНСС	ИБПА.464659.021-01	2
ВЧ разветвитель	—	1
Приемник навигационный	GTR-51	1
Блок приема навигационных сигналов	ТДЦК.464346.017	2
Термокамера	ЯКУР.564529.008	1
Стандарт частоты и времени водородный Ч1 -1033	ЯКУР.411141.038	1
Радиометр водяного пара	ИЕЛГ.416100.001-01	1
Комплект ЗИП	ИБПА.466953.006	1
Комплект монтажных частей	ИБПА.466941.002	1
Комплект упаковки	ИБПА.466956.003-01	1
Специальное программное обеспечение	ИБПА.01439-02	1
Специальное программное обеспечение	НБГК.00186-02	1

таблицы 6

Наименование	Обозначение	Количество, шт./экз.
Комплект эксплуатационной документации согласно ведомости ИБПА.466535.130-02 ВЭ	—	1
Методика поверки	651-20-062 МП	1
Примечание: Специальные программные обеспечения ИБПА.01439-02 и НБГК.00186-02 поставляются на CD-дисках

Сведения о методиках (методах) измерений

Сведения о методах измерений приведены в разделе «Использование по назначению» руководства по эксплуатации ИБПА.466535.130 РЭ».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;

Технические условия ИБПА.466535.130 ТУ

Правообладатель

Акционерное общество   «Научно-производственная

прецизионного приборостроения» (АО «НПК «СПП») ИНН 7722698108

Адрес: 111024, г. Москва, ул. Авиамоторная, д. 53

Телефон: +7 (495) 234-98-47

Web-сайт: http://www.npk-spp.ru

E-mail: spp@npk-spp.ru

Изготовитель

Акционерное общество   «Научно-производственная

прецизионного приборостроения» (АО «НПК «СПП») ИНН 7722698108

Адрес: 111024, г. Москва, ул. Авиамоторная, д. 53

Телефон: +7 (495) 234-98-47

Web-сайт: http://www.npk-spp.ru

E-mail: spp@npk-spp.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона

ФГУП «ВНИИФТРИ», к. 11

Телефон (факс): +7 (495) 526-63-00

Web-сайт: http://www.vniiftri.ru

E-mail: office@vniiftri.ru

Уникальный номер в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» сентября 2024 г. № 2090

Регистрационный № 81855-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи акустической эмиссии резонансные GT205

Назначение средства измерений

Преобразователи акустической эмиссии резонансные GT205 (далее - по тексту датчик) предназначены для измерений амплитуды ультразвукового смещения или колебательной скорости поверхности твердых тел.

Описание средства измерений

Принцип действия датчика основан на использовании прямого пьезоэлектрического эффекта, при котором колебательные смещения или скорости смещения поверхности твердых тел преобразуются в электрические сигналы.

Конструктивно датчик выполнен в виде цилиндрического корпуса из титанового сплава (нержавеющей стали), внутри которого расположен пьезокерамический чувствительный элемент. Конструкция корпуса пылевлагонепроницаемая.

Датчик имеет три модификации. GT205 имеет неразъёмный экранированный кабель типа АВКТ 4 для подключения к внешним устройствам.  GT205В выполнен во

взрывобезопасном исполнении, имеет электрическую изоляцию чувствительного элемента от корпуса и неразъёмный 2-х жильный экранированный кабель типа АВКТМ 2 для подключения к внешним устройствам. GT205-01 имеет разъем SMA7813.

Общий вид датчика приведен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Маркировка датчика, включая заводской номер, состоящий из арабских цифр, выполнена методом лазерной гравировки.

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Резонансная частота датчика (Fр) с максимальным значением электроакустического преобразования Кр.тал, кГц	от 40 до 80
Коэффициент электроакустического преобразования на резонансной частоте относительно 1 В/(м^с"’), Кр.тах, дБ, не менее:
- при воздействии продольных волн	60
- при воздействии поверхностных волн	50
Пределы допускаемой относительной погрешности электроакустического преобразования на резонансной частоте, %	±35

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Электрическая емкость, пФ, не менее	300
Электрическое сопротивление изоляции, МОм, не менее	500
Габаритные размеры (диаметр х высота), мм, не более - для GT205	22x25
- для GT205B, GT205-01	26x26
Масса, г, не более - для GT205	52
- для GT205B, GT205-01	70
Условия эксплуатации: - температура окружающего воздуха, °С	от -55 до +120
- относительная влажность воздуха при температуре 35° С, %	до 98
Маркировка взрывозащиты (только для GT205B)	Ex 1Ex ib ПС T4 Gb
Гарантийный срок хранения с момента изготовления, месяцев	42
Гарантийный срок эксплуатации с момента поставки заказчику, месяцев	36

Знак утверждения типа

Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносят на заглавный лист паспорта АБКЖ.433649.004ПС и руководства по эксплуатации АБКЖ.433649.004РЭ типографским способом в левом верхнем углу.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Преобразователи акустической эмиссии резонансный	GT205*	1 шт.
Преобразователь акустической эмиссии резонансный GT205. Паспорт	АБКЖ.433649.004ПС	1 шт.
Преобразователи акустической эмиссии резонансный. GT205. Руководство по эксплуатации	АБКЖ.433649.004РЭ	1 экз. на партию
Методика поверки	-	по требованию
Усилитель заряда дифференциальный GT500	АБКЖ.431134.037
Дополнительные принадлежности	-
* - исполнение по заказу (индивидуальное обозначение по конструкторской документации)

Сведения о методиках (методах) измерений

приведены в АБКЖ.433649.004РЭ, раздел 2 «Использование по назначению».

Нормативные документы, устанавливающие требования к средству измерений

АБКЖ.433649.004ТУ Преобразователь акустической эмиссии резонансный GT205. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест») ИНН 5254021532

Юридический адрес: 607185, Нижегородская обл., г. Саров, ул. Павлика Морозова, д. 6 Телефон: (83130) 67777

Факс (83130) 67778

E-mail: mail@globaltest.ru

Web-site: www.globaltest.ru

Изготовитель

Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест») ИНН 5254021532

Адрес: 607185, Нижегородская обл., г. Саров, ул. Павлика Морозова, д. 6

Телефон: (83130) 67777

Факс: (83130) 67778

E-mail: mail@globaltest.ru

Web-site: www.globaltest.ru

Испытательный центр

Федеральное Государственное унитарное предприятие «Российский федеральный ядерный центр - Всероссийский экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ») Адрес: 607188, Нижегородская обл., г. Саров, пр-кт Мира, д. 37 Телефон: (83130) 22224, 23375 Факс: (83130) 22232

E-mail: nio30@olit.vniief.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311769.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» сентября 2024 г. № 2090

Регистрационный № 92689-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Гигрометры психрометрические СПЕЦПРОПРИБОР ВИТ

Назначение средства измерений

Гигрометры психрометрические СПЕЦПРОПРИБОР ВИТ (далее по гигрометры) предназначены для измерений температуры и относительной окружающего воздуха в помещениях при помощи психрометрической таблицы.

влажности окружающей среды по разности показаний «сухого» и «увлажненного» термометров при помощи психрометрической таблицы по ГОСТ Р 8.811-2012. Значение относительной влажности определяется по таблице как значение, которое находится на пересечении строки, которая соответствует показаниям «сухого» термометра и столбца, который соответствует разности показаний «сухого» и «увлажненного» термометров. Принцип действия термометров гигрометра основан на тепловом изменении объема термометрической жидкости в зависимости от температуры измеряемой среды.

Конструктивно гигрометры выполнены в виде пластмассового корпуса, на лицевой стороне которого расположены два стеклянных термометра со шкалой - «сухой» и «увлажненный». Шкальные пластины изготовлены из полистирола и приклеены к корпусу. В качестве термометрической жидкости у термометров используется керосин, окрашенный в красный цвет. Справа от термометров на корпусе гигрометров расположена психрометрическая таблица, рассчитанная для скорости аспирации воздуха в диапазоне от 0,5 до 1,0 м/с. На тыльной стороне корпуса гигрометров расположен сменный стеклянный резервуар (питатель), необходимый для постоянного смачивания при помощи фитиля «увлажненного» термометра.

Гигрометры психрометрические СПЕЦПРОПРИБОР ВИТ выпускаются в двух исполнениях - ВИТ-1 и ВИТ-2, которые различаются диапазонами измерений температуры и относительной влажности.

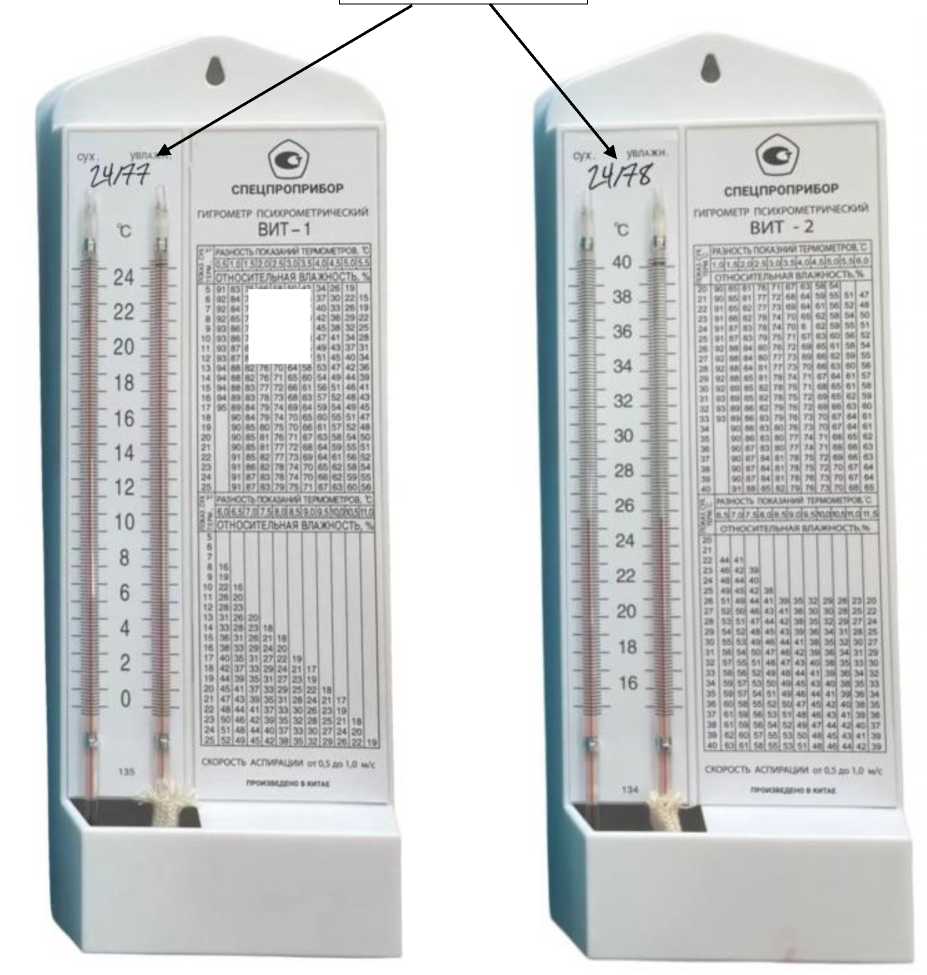

Общий вид гигрометров с указанием места нанесения заводского номера представлен на рисунке 1. Цветовая гамма корпуса гигрометров может отличаться от приведенной на рисунке 1.

Заводской номер в виде обозначения, состоящего из арабских цифр, наносится на лицевую часть пластмассового корпуса гигрометра способом, принятым у Изготовителя. Конструкция гигрометров позволяет нанести знак поверки на средство измерений.

Пломбирование гигрометров не предусмотрено.

Метрологические и технические характеристики

Метрологические и основные технические характеристики гигрометров приведены в таблицах 1-2.

Таблица 1 -

Наименование характеристики	Значение
Диапазон измерений температуры «сухого» и «увлажненного» термометров, °С - исполнение ВИТ-1 - исполнение ВИТ-2	от +0 до +25 от +15 до +40
Цена деления шкалы, °С	0,2
Пределы допускаемой абсолютной погрешности измерений температуры, °С	±0,2
Диапазон измерений относительной влажности, % (в зависимости от температуры окружающей среды): - исполнение ВИТ-1 - от +5 °С до +25 °С включ. - исполнение ВИТ-2 - от +20 °С до +23 °С включ. - св. +23 °С до +26 °С включ. - св. +26 °С до +40 °С	от 20 до 90 от 54 до 90 от 40 до 90 от 20 до 90
Пределы допускаемой абсолютной погрешности измерений относительной влажности при скорости аспирации от 0,5 до 1 м/с (при температуре «сухого» термометра), % - исполнение ВИТ-1 - от +5 °С до +10 °С включ. - св. +10 °С до +25 °С включ. - исполнение ВИТ-2 - от +20 °С до +30 °С включ. - св. +30 °С до +40 °С включ.	±7 ±6 ±6 ±5

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры, мм, не более	290x120x50
Масса гигрометра с незаполненным водой резервуаром, г, не более	200
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %	от +15 до +40 от 20 до 90
Средняя наработка до отказа, ч, не менее	20000
Средний срок службы, лет, не менее	8

Знак утверждения типа

наносится на лицевую часть пластмассового корпуса гигрометра, а также на титульный лист паспорта и Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование	Обозначение	Количество
Гигрометр психрометрический	СПЕЦПРОПРИБОР ВИТ(1)	1 шт.
Стеклянный резервуар	-	1 шт.
Фитиль	-	1 шт.
Индивидуальная упаковка	-	1 шт.
Паспорт	-	1 экз.
Руководство по эксплуатации	-	1 экз.
Примечание: (1) - исполнение в соответствии с заказом.

Сведения о методиках (методах) измерений приведены в разделе 5 Руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.811-2012 ГСИ. Таблицы психрометрические. Построение, содержание, расчетные соотношения;

ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;

Стандарт предприятия «Hengshui Saze International Trade Co., Ltd.», Китай.

Правообладатель

«Hengshui Saze International Trade Co., Ltd.», Китай

Адрес: Room 3102, Unit 1, Building 11, West District, Hengfeng Ideal City, at the intersection of Qianqian North Street and Daqing West Road, Taocheng District, Hengshui City, Hebei Province

Телефон: +7 (939) 839-50-19

E-mail: specpropribor@gmail.com

Изготовитель

«Hengshui Saze International Trade Co., Ltd.», Китай

Адрес: Room 3102, Unit 1, Building 11, West District, Hengfeng Ideal City, at the intersection of Qianqian North Street and Daqing West Road, Taocheng District, Hengshui City, Hebei Province

Телефон: +7 (939) 839-50-19

E-mail: specpropribor@gmail.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» сентября 2024 г. № 2090

Регистрационный № 88350-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО «Кудряшовское»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО «Кудряшовское» (далее - АИИС КУЭ) предназначена для измерений приращений активной и реактивной электрической энергии, потребленной и переданной за установленные интервалы времени, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую систему с централизованным управлением и распределенной функцией измерений.

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы напряжения (ТН), измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной электрической энергии (далее -счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - информационно-вычислительный комплекс (ИВК) выполненный на основе серверного оборудования промышленного исполнения и работающего под управлением программного обеспечения ПК «Энергосфера», устройство синхронизации времени. ИВК включает в себя каналообразующую аппаратуру, сервер сбора данных (ССД) и автоматизированные рабочие места (АРМ).

ИИК, ИВК, технические средства приема-передачи данных и линии связи образуют измерительные каналы (ИК).

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям измерительных цепей поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной, реактивной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:

• - активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 минут;

• - средняя на интервале времени 30 минут активная и реактивная электрическая мощность.

ИВК обеспечивает выполнение следующих функций:

- периодический (один раз в сутки) и по запросу автоматический сбор результатов измерений электрической энергии;

- автоматический сбор данных о состоянии средств измерений и состоянии объектов измерений;

-   хранение не менее 3,5 лет результатов измерений и журналов событий;

- автоматический сбор результатов измерений после каналов связи, восстановления питания;

- перемножение результатов измерений, хранящихся коэффициенты трансформации ТТ и ТН;

- формирование отчетных документов;

- ведение журнала событий с фиксацией изменений

и с субъектами оптового рынка электрической энергии и мощности (ОРЭМ), с другими АИИС КУЭ утвержденного типа, а также с инфраструктурными организациями ОРЭМ, в том числе: АО «АТС», АО «СО ЕЭС». Обмен результатами измерений и данными коммерческого учета электроэнергии между информационными системами субъектов оптового рынка и инфраструктурными организациями ОРЭМ, а также с другими АИИС КУЭ утвержденного типа осуществляется по электронной почте в виде электронных документов XML в формате 80020, 80040, 51070 и др., заверенных, при необходимости, электронной цифровой подписью.

Информационные каналы связи в АИИС КУЭ построены следующим образом:

- посредством сети сотовой связи GSM для передачи данных от ИИК до уровня

ИВК;

• -   посредством сети Интернет через провайдера (основной канал) и сети сотовой связи GSM (резервный канал) для передачи данных от ИВК во внешние системы;

• -   посредством сети Интернет через провайдера для передачи данных с сервера баз данных на АРМ.

В АИИС КУЭ на функциональном уровне выделена система обеспечения единого времени (СОЕВ), включающая в себя часы сервера и счетчиков. Сервер получает шкалу времени UTC(SU) в постоянном режиме от устройства синхронизации времени УСВ-3. УСВ-3 осуществляет прием и обработку сигналов GPS/ГЛОНАСС по которым осуществляет постоянную синхронизацию собственных часов со шкалой времени UTC(SU), часов сервера с периодичностью не реже 1 раза в сутки. При каждом опросе счетчиков, сервер определяет поправку часов счетчиков и, в случае, если поправка часов счетчиков превышает по ±2 с (параметр настраиваемый), то формирует команду синхронизации. Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер 1 наносится в формуляр и на информационную табличку корпуса ССД типографским способом.

Программное обеспечение

В ИВК используется программное обеспечение ПК «Энергосфера». Программное обеспечение имеет уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний». Идентификационные признаки метрологически значимой части ПО АИИС КУЭ приведены в таблице 1.

Таблица 1 -

значимой части ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование программного обеспечения	pso_metr.dU
Номер версии (идентификационный номер) программного обеспечения
Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму MD5)	cbeb6f6ca69318bed976e08a2bb7814b

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3, 4 и 5.

Таблица 2 - Состав ИК

№ ИК	Наименование ИК	ТТ	ТН	Счетчик	ИВК
1	2	3	4	5	6
1	ПС 110 кВ Юрьевская, РУ-10 кВ, 1 СШ 10 кВ, яч.10	ТЛК10-5,6 Кл.т. 0,5 Ктт = 200/5 Рег. № 9143-01	НАМИТ-10 Кл.т. 0,5 Ктн = 10000/100 Рег. № 16687-02	СЭТ-4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-12	УСВ-3, Рег. № 64242-16; ССД ПК «Энергосфера»
2	ПС 110 кВ Юрьевская, РУ-10 кВ, 2 СШ 10 кВ, яч.20	ТЛМ-10 Кл.т. 0,5 Ктт = 150/5 Рег. № 2473-69	НАМИ-10 Кл.т. 0,2 Ктн = 10000/100 Рег. № 11094-87	СЭТ- 4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-12
3	ТП-1с-302 10 кВ, 2 СШ 0,4 кВ, ввод 0,4 кВ Т-2	ТШП Кл.т. 0,5S Ктт = 400/5 Рег. № 64182-16	Не используется	Меркурий 234 ART2-03 DPR Кл.т. 0,5S/1 Рег. № 75755-19
4	РП-10 кВ Свинокомплекс, РУ-10 кВ, 2 СШ-10 кВ, яч.12	ТОЛ Кл.т. 0,5S Ктт = 200/5 Рег. № 47959-11	НТМИ-10-66У3 Кл.т. 0,5 Ктн = 10000/100 Рег. № 831-69	СЭТ-4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-17

1	2	3	4	5
5	РП-10 кВ Свинокомплекс, РУ-10 кВ, 1 СШ-10 кВ, яч.7	ТОЛ Кл.т. 0,5S Ктт = 200/5 Рег. № 47959-11	ЗНОЛ Кл.т. 0,5 Ктн = 10000:V3/100:V3 Рег. № 46738-11	СЭТ-4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-17
6	ПС 110 кВ Животновод, РУ-10 кВ, 2 СШ 10 кВ, яч.6	ТЛМ-10 Кл.т. 0,5 Ктт = 300/5 Рег. № 2473-69	НАМИ-10- 95УХЛ2 Кл.т. 0,5 Ктн = 10000/100 Рег. № 20186-05	СЭТ- 4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-12
7	ПС 110 кВ Юрьевская, РУ-10 кВ, 2 СШ 10 кВ, яч.15	ТЛМ-10 Кл.т. 0,5 Ктт = 300/5 Рег. № 2473-00	НАМИ-10 Кл.т. 0,2 Ктн = 10000/100 Рег. № 11094-87	СЭТ- 4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-08
8	ПС 110 кВ Юрьевская, РУ-10 кВ, 2 СШ 10 кВ, яч.21	ТЛМ-10 Кл.т. 0,5 Ктт = 150/5 Рег. № 2473-69	НАМИ-10 Кл.т. 0,2 Ктн = 10000/100 Рег. № 11094-87	СЭТ- 4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-12
9	ПС 110 кВ Юрьевская, РУ-10 кВ, 1 СШ 10 кВ, яч.12	ТОЛ-СВЭЛ- 10М Кл.т. 0,5S Ктт = 300/5 Рег. № 54721-13	НАМИТ-10 Кл.т. 0,5 Ктн = 10000/100 Рег. № 16687-02	СЭТ- 4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-12
10	ПС 110 кВ Животновод, РУ-10 кВ, 1 СШ 10 кВ, яч.12	ТПЛ-10 Кл.т. 0,5 Ктт = 300/5 Рег. № 1276-59	НАМИ-10- 95УХЛ2 Кл.т. 0,5 Ктн = 10000/100 Рег. № 20186-05	СЭТ- 4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-12
11	ПС 110 кВ Юрьевская, РУ-10 кВ, 1 СШ 10 кВ, яч.11	ТЛМ-10 Кл.т. 0,5 Ктт = 150/5 Рег. № 2473-69	НАМИТ-10 Кл.т. 0,5 Ктн = 10000/100 Рег. № 16687-02	СЭТ- 4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-12
12	СРП-1 10 кВ, РУ-10 кВ, СШ 0,4 кВ, яч.8	ТШП Кл.т. 0,5S Ктт = 300/5 Рег. № 64182-16	Не используется	ПСЧ- 4ТМ.05МК.04 Кл.т. 0,5S/1 Рег. № 50460-18
13	КВЛ-10 кВ Ф.6 от ПС 110 кВ Юрьевская, оп.3, ПКУ 10 кВ	ТОЛ-СВЭЛ Кл.т. 0,5S Ктт = 100/5 Рег. № 70106-17	ЗНОЛ(П)-СВЭЛ Кл.т. 0,5 Ктн = 10000:73/100: 73 Рег. № 67628-17	СЭТ- 4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-17
14	ТП-5 10 кВ, РУ-0,4 кВ, 1 СШ 0,4 кВ, яч.2	ТШП Кл.т. 0,5S Ктт = 150/5 Рег. № 64182-16	Не используется	СЭТ- 4ТМ.03М.09 Кл.т. 0,5S/1 Рег. № 36697-17

УСВ-3, Рег. № 64242-16; ССД ПК «Энергосфера»

1	2	3	4	5
15	ВРУ 0,4 кВ СПЖТ, ВВ1	Не используется	Не используется	Меркурий 234 ARTM-01 POBR.R Кл.т. 1/2 Рег. № 75755-19
16	ВРУ 0,4 кВ СПЖТ, ВВ2	Не используется	Не используется	Меркурий 234 ARTM-01 POBR.R Кл.т. 1/2 Рег. № 75755-19
17	ТП-5 10 кВ, РУ-0,4 кВ, 2 СШ 0,4 кВ, яч.9	ТШП Кл.т. 0,5S Ктт = 100/5 Рег. № 64182-16	Не используется	СЭТ-4ТМ.03.08 Кл.т. 0,2S/0,5 Рег. № 27524-04
18	СРП-1 10 кВ, РУ-10 кВ, 2 СШ 10 кВ, яч.19	ТЛК-СТ Кл.т. 0,5 Ктт = 200/5 Рег. № 58720-14	НТМИ-10 У3 Кл.т. 0,5 Ктн = 10000/100 Рег. № 51199-12	ПСЧ- 4ТМ.05МК.00 Кл.т. 0,5S/1 Рег. № 50460-18
19	СРП-1 10 кВ, РУ-10 кВ, 1 СШ 10 кВ, яч.5	ТЛК-СТ Кл.т. 0,5 Ктт = 200/5 Рег. № 58720-14	НТМИ-10 У3 Кл.т. 0,5 Ктн = 10000/100 Рег. № 51199-12	ПСЧ- 4ТМ.05МК.00 Кл.т. 0,5S/1 Рег. № 50460-18
20	СРП-1 10 кВ, РУ-10 кВ, 1 СШ 10 кВ, яч.8	ТЛК-СТ Кл.т. 0,5 Ктт = 200/5 Рег. № 58720-14	НТМИ-10 У3 Кл.т. 0,5 Ктн = 10000/100 Рег. № 51199-12	ПСЧ- 4ТМ.05МК.00 Кл.т. 0,5S/1 Рег. № 50460-18
21	СРП-1 10 кВ, РУ-10 кВ, 2 СШ 10 кВ, яч.18	ТЛК-СТ Кл.т. 0,5 Ктт = 200/5 Рег. № 58720-14	НТМИ-10 У3 Кл.т. 0,5 Ктн = 10000/100 Рег. № 51199-12	ПСЧ- 4ТМ.05МК.00 Кл.т. 0,5S/1 Рег. № 50460-18
22	РП-10 кВ Свинокомплекс , РУ-10 кВ, 1 СШ-10 кВ, яч.9	ТОЛ-10-I Кл.т. 0,5S Ктт = 200/5 Рег. № 15128-07	ЗНОЛ Кл.т. 0,5 Ктн = 10000:V3/100:V3 Рег. № 46738-11	СЭТ-4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-12

УСВ-3, Рег. № 64242-16; ССД ПК «Энергосфера»

Примечания:

• 1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблицах 3 и 4 метрологических характеристик.

• 2 Допускается замена устройства синхронизации времени на аналогичные утвержденных типов.

• 3 Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового индикатора ПО).

• 4 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Метрологические характеристики ИК в нормальных условиях применения

ИК №№	cos ф	I1(2)<	изм<1 5	I5< I изм<1 20		I20< I изм<1 100		I100< I изм <I 120 (1мах)
		Swga %	5wоP %	Swga %	5wоP %	Swga %	5wgP %	Swga %	5wgP %
1	2	3	4	5	6	7	8	9	10
1, 6, 10, 11, 18, 19, 20, 21	0,50	-	-	±5,5	±3,0	±3,0	±1,8	±2,3	±1,5
	0,80	-	-	±3,0	±4,6	±1,7	±2,6	±1,4	±2,1
	0,87	-	-	±2,7	±5,6	±1,5	±3,1	±1,2	±2,4
	1,00	-	-	±1,8	-	±1,2	-	±1,0	-
2, 7, 8	0,50	-	-	±5,4	±2,9	±2,8	±1,7	±2,0	±1,4
	0,80	-	-	±3,0	±4,5	±1,6	±2,4	±1,2	±1,9
	0,87	-	-	±2,6	±5,5	±1,4	±2,9	±1,1	±2,2
	1,00	-	-	±1,8	-	±1,1	-	±0,9	-
17	0,50	±4,6	±2,3	±2,7	±1,6	±1,8	±1,0	±1,8	±1,0
	0,80	±2,4	±3,8	±1,5	±2,4	±1,0	±1,5	±1,0	±1,5
	0,87	±2,1	±4,7	±1,3	±2,8	±0,8	±1,9	±0,8	±1,9
	1,00	±1,5	-	±0,9	-	±0,6	-	±0,6	-
3, 12, 14	0,50	±4,7	±2,6	±2,8	±2,0	±1,9	±1,3	±1,9	±1,3
	0,80	±2,6	±4,0	±1,7	±2,7	±1,1	±1,8	±1,1	±1,8
	0,87	±2,3	±4,9	±1,6	±3,1	±1,0	±2,1	±1,0	±2,1
	1,00	±1,8	-	±1,0	-	±0,8	-	±0,8	-
4, 5, 9, 13, 22	0,50	±4,9	±2,7	±3,1	±2,1	±2,3	±1,5	±2,3	±1,5
	0,80	±2,7	±4,1	±1,9	±2,9	±1,4	±2,1	±1,4	±2,1
	0,87	±2,4	±5,0	±1,8	±3,3	±1,2	±2,4	±1,2	±2,4
	1,00	±1,9	-	±1,2	-	±1,0	-	±1,0	-
15, 16	0,50	-	-	±1,5	±2,5	±1	±2	±1	±2
	0,80	-	-	±1,5	±2,5	±1	±2	±1	±2
	0,87	-	-	±1,5	±2,5	±1	±2	±1	±2
	1,00	-	-	±1,5	-	±1	-	±1	-

Таблица 4 -

в

ИК №№	cos ф	I1(2)< I	изм<1 5	I5< I изм<1 20		I20< I изм<1 100		I100< I изм <I 120 (I мах)
		Swa %	SwP %	SwA %	SwP %	SwA %	SwP %	Swa %	Swp %
1	2	3	4	5	6	7	8	9	10
1, 6, 10, 11, 18, 19, 20, 21	0,50	-	-	±5,7	±4,0	±3,3	±3,2	±2,6	±3,1
	0,80	-	-	±3,3	±5,3	±2,2	±3,7	±1,9	±3,4
	0,87	-	-	±3,0	±6,2	±2,0	±4,1	±1,8	±3,6
	1,00	-	-	±2,0	-	±1,4	-	±1,3	-
2, 7, 8	0,50	-	-	±5,6	±3,9	±3,1	±3,1	±2,4	±3,0
	0,80	-	-	±3,3	±5,2	±2,1	±3,6	±1,8	±3,2
	0,87	-	-	±3,0	±6,1	±2,0	±3,9	±1,7	±3,4
	1,00	-	-	±2,0	-	±1,3	-	±1,2	-
17	0,50	±4,7	±2,7	±2,7	±2,1	±1,9	±1,7	±1,9	±1,7
	0,80	±2,5	±4,0	±1,6	±2,7	±1,1	±2,1	±1,1	±2,1
	0,87	±2,2	±4,9	±1,4	±3,1	±1,0	±2,3	±1,0	±2,3
	1,00	±1,6	-	±0,9	-	±0,7	-	±0,7	-

1	2	3	4	5	6	7	8	9	10
3, 12, 14	0,50	±4,9	±3,7	±3,1	±3,3	±2,3	±3,0	±2,3	±3,0
	0,80	±2,9	±4,7	±2,2	±3,8	±1,8	±3,2	±1,8	±3,2
	0,87	±2,7	±5,5	±2,1	±4,1	±1,7	±3,4	±1,7	±3,4
	1,00	±2,3	-	±1,3	-	±1,1	-	±1,1	-
4, 5, 9, 13, 22	0,50	±5,1	±3,7	±3,4	±3,4	±2,6	±3,1	±2,6	±3,1
	0,80	±3,0	±4,9	±2,3	±3,9	±1,9	±3,4	±1,9	±3,4
	0,87	±2,8	±5,6	±2,2	±4,3	±1,8	±3,6	±1,8	±3,6
	1,00	±2,3	-	±1,4	-	±1,3	-	±1,3	-
15, 16	0,50	-	-	±2,8	±5,7	±2,5	±5,4	±2,5	±5,4
	0,80	-	-	±2,8	±5,7	±2,5	±5,4	±2,5	±5,4
	0,87	-	-	±2,8	±5,7	±2,5	±5,4	±2,5	±5,4
	1,00	-	-	±2,3	-	±1,9	-	±1,9	-

Пределы допускаемого значения поправки часов, входящих в СОЕВ, относительно шкалы времени UTC(SU) ±5 с

Примечание:

11(2) - сила тока 1% при cos ф = 1 относительно номинального тока ТТ и сила тока 2% при cosф < 1 относительно номинального тока ТТ;

I5 - сила тока 5% относительно номинального тока ТТ;

I20 - сила тока 20% относительно номинального тока ТТ;

I100 - сила тока 100% относительно номинального тока ТТ;

I120 - сила тока 120% относительно номинального тока ТТ;

1мах - максимальная сила тока счетчика прямого включения;

1изм - силы тока при измерениях активной и реактивной электрической энергии относительно номинального тока ТТ;

Swga - доверительные границы допускаемой основной относительной погрешности при вероятности Р=0,95 при измерении активной электрической энергии;

5wо^Р - доверительные границы допускаемой основной относительной погрешности при вероятности Р=0,95 при измерении реактивной электрической энергии;

SwA - доверительные границы допускаемой относительной погрешности при вероятности Р=0,95 при измерении активной электрической энергии в рабочих условиях применения;

SW^P - доверительные границы допускаемой относительной погрешности при вероятности Р=0,95 при измерении реактивной электрической энергии в рабочих условиях применения.

Таблица 5 - Основные технические

ИК

Наименование характеристики	Значение
1	2
Количество измерительных каналов	22
Нормальные условия: -  сила тока, % от 1ном -  напряжение, % от ином - коэффициент мощности cos ф -  температура окружающей среды, °С	от (2) 5 до 120 от 99 до 101 от 0,5 инд. до 0,8 емк. от +21 до +25

1	2
Условия эксплуатации: допускаемые значения неинформативных параметров: - сила тока, % от 1ном	от (2) 5 до 120
- напряжение, % от ином	от 90 до 110
- коэффициент мощности cos ф	от 0,5 инд. до 0,8 емк.
температура окружающей среды, °C: - для ТТ и ТН	от - 40 до +40
- для счетчиков	от 0 до +40
- для сервера ИВК	от +15 до +25
Надежность применяемых в АИИС КУЭ компонентов: Счетчики СЭТ-4ТМ.03М: - среднее время наработки на отказ, ч, не менее	220000
Счетчики Меркурий 234: - среднее время наработки на отказ, ч, не менее	320000
Счетчики ПСЧ-4ТМ.05МК: - среднее время наработки на отказ, ч, не менее	165000
Счетчики СЭТ-4ТМ.03: - среднее время наработки на отказ, ч, не менее	90000
Сервер ИВК: - среднее время наработки на отказ, ч, не менее	35000
Глубина хранения информации Счетчики: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	45
Сервер ИВК: - хранение результатов измерений и информации состояний средств измерений, лет, не менее	3,5

Надежность системных решений:

• -   защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

• -   резервный сервер с установленным специализированным ПО;

• -   резервирование каналов связи между уровнями ИИК и ИВК и между ИВК и внешними системами субъектов ОРЭМ, а также с инфраструктурными организациями ОРЭМ.

Регистрация событий:

• - в журнале событий счётчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике.

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - электросчётчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - сервера ИВК;

• - защита информации на программном уровне:

• - результатов измерений при передаче информации (возможность использования цифровой подписи);

• - установка пароля на счетчик;

• - установка пароля на сервер ИВК.

Знак утверждения типа

наносится типографским способом на титульный лист формуляра НЭС.ОСУДОР.0922.1.ФО «Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО «Кудряшовское». Формуляр».

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 6.

Таблица 6 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт.
Трансформатор тока	ТОЛ	4
Трансформатор тока	ТОЛ-10-I	2
Трансформатор тока	ТЛК-СТ	8
Трансформатор тока	ТШП	12
Трансформатор тока	ТЛМ-10	10
Трансформатор тока	ТОЛ-СВЭЛ-10М	2
Трансформатор тока	ТЛК10-5,6	2
Трансформатор тока	ТОЛ-СВЭЛ	2
Трансформатор тока	ТПЛ-10	2
Трансформатор напряжения	НТМИ-10-66У3	1
Трансформатор напряжения	НТМИ-10 У3	2
Трансформатор напряжения	ЗНОЛ(П)-СВЭЛ	3
Трансформатор напряжения	НАМИТ-10	1
Трансформатор напряжения	НАМИ-10-95УХЛ2	2
Трансформатор напряжения	ЗНОЛ	3
Трансформатор напряжения	НАМИ-10	1
Счетчик	СЭТ-4ТМ.03М.09	1
Счетчик	ПСЧ-4ТМ.05МК.00	4
Счетчик	СЭТ-4ТМ.03.08	1
Счетчик	СЭТ-4ТМ.03М.01	12
Счетчик	Меркурий 234 ARTM-01 POBR.R	2
Счетчик	Меркурий 234 ART2-03 DPR	1
Счетчик	ПСЧ-4ТМ.05МК.04	1
Сервер ИВК	ССД ПК «Энергосфера»	1
СОЕВ	УСВ-3	1
Формуляр	НЭС.ОСУДОР.0922.1.ФО	1

Сведения о методиках (методах) измерений

Методика измерений изложена в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АО «Кудряшовское». Методика измерений аттестована Западно-Сибирским филиалом ФГУП «ВНИИФТРИ». Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311735.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения;

ГОСТ 22261-94 Межгосударственный стандарт. Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 34.601-90 Межгосударственный стандарт. Автоматизированные системы. Стадии создания.

Правообладатель

Акционерное общество «Кудряшовское» (АО «Кудряшовское»)

ИНН 5433142195

Адрес: 630511, Новосибирская обл., с. Криводановка, Садовый пер., д. 2 Телефон +7 (383) 29-000-29

E-mail: info@kydr.ru

Изготовитель

Общество с ограниченной ответственностью «Энергосбытовая компания «Потенциал» (ООО «ЭСК «Потенциал»)

ИНН 5406801882

Адрес: 630005, г. Новосибирск, ул. Некрасова, д. 54, каб. 902 Телефон 8-800-201-62-94

E-mail: info@eskpo.ru

Испытательный центр

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский    научно-исследовательский    институт    физико-технических

и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4

Телефон (факс): +7 (383) 210-08-14, +7 (383) 210-13-60

E-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.

---
