№539 от 18.03.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 78737
О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 54976 "Генераторы нулевого воздуха моделей 701, 701Н, Т701, Т701Н, 751, 751Н - рабочих эталонов 1-го разряда"
Приказы по основной деятельности по агентству Вн. Приказ № 539 от 18.03.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
18 марта 2019 г, № 539______
Москва
О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 54976 «Генераторы нулевого воздуха моделей 701,701Н, Т701, Т701Н, 751,751Н - рабочих эталонов 1-го разряда»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Синтрол» от 08 февраля 2019 г. № 009 приказываю:
1. Внести изменения в описание типа на генераторы нулевого воздуха моделей 701, 701Н, Т701, Т701Н, 751, 751Н - рабочих эталонов 1-го разряда, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 57158-14, изложив его в новой редакции согласно приложению к настоящему приказу.
Продлить срок действия свидетельства об утверждении типа 54976 «Генераторы нулевого воздуха моделей 701, 751, 751Н - рабочих эталонов 1-го разряда»
2.
средств измерений № 701Н, Т701, Т701Н, на последующие 5 лет.
3. Управлению
метрологии (Д.В. Г оголев), ФГУП «ВНИИМС» В гппттмуггттши с А нклыттыгтрятикньтм регламентом ; опиоанме^к^тдюедетваифимеренир и выдачу его хранится в системе электронного документооборота юридическому лицу или ин
4. Контроль за исполг е-----------------------—
(А.Ю. Кузин) обеспечить оформление свидетельства
4. Контроль за исполг
Сйедеп1-ъ1 О СЕг ЭП
з 1 собой.
Заместитель Руководителя
Сертификат: OOE1036EE32711E880E9E00718FC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019
С.С. Голубев
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «18» марта 2019 г. № 539
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы нулевого воздуха моделей 701, 701Н, Т701, Т701Н, 751, 751Н -рабочие эталоны 1-го разряда
Назначение средства измеренийГенераторы нулевого воздуха моделей 701, 701Н, Т701, Т701Н, 751, 751Н - рабочие эталоны 1-го разряда (далее - генераторы) предназначены для воспроизведения единицы массовой концентрации определяемых примесей в нулевом воздухе и ее передачи рабочим эталонам 2-го разряда и средствам измерений в соответствии с Приказом Росстандарта от 14.12.2018 г. № 2664 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах.
Описание средства измеренийПринцип действия генераторов основан на прокачивании атмосферного воздуха при помощи компрессора и его очистке от газов-загрязнителей и аэрозольных частиц при помощи системы фильтров (скрубберов).
В состав генераторов входят: встроенный компрессор, змеевик-охладитель, регенерационный скруббер, резервуар для хранения воздуха и система фильтров для удаления атмосферных загрязнителей.
Воздух, выходящий из компрессора и имеющий в результате сжатия повышенную относительную влажность, охлаждается в змеевике-охладителе, конденсат отделяется и выводится наружу через специальный фильтр. Далее частично осушенный воздух поступает в ресивер, используемый для поддержания постоянного давления, а затем на регенерационный скруббер, где происходит удаление остатков влаги. Сухой воздух поступает в резервуар для хранения, где он изолируется запорным клапаном.
Через редуктор, задающий давление на выходе генератора, воздух подается на систему фильтров, где происходит удаление атмосферных загрязнителей:
-
- скруббер углеводородов (опция), где под действиям высокой температуры (300 °С) происходит каталитическое разложение углеводородов до диоксида углерода (СО2) и воды (Н2О);
-
- скруббер СО (опция), где происходит каталитическое окисление углеводородов оксида углерода (СО) до диоксида углерода (СО2);
-
- пурафиловый скруббер, где происходит окисление оксида азота (NO) до диоксида азота (NO2);
-
- угольный фильтр для удаления диоксида азота (NO2), озона (О3), диоксида серы (SO2), сероводорода (H2S) и аммиака (NH3);
-
- фильтр тонкой очистки, для удаления частиц с размером более 10 мкм.
Управление всеми функциями генератора осуществляется с помощью микропроцессора.
Конструктивно генераторы представляют собой одноблочные приборы:
-
- переносные (модели 751, 751Н) в пластиковом чемодане;
-
- стационарные (модели 701, 701Н, Т701, Т701Н) в металлическом корпусе.
На лицевой панели генераторов расположены выключатель (вкл./выкл.), манометр, регулятор давления и индикатор точки росы.
Разъем для подключения сети переменного тока напряжением (230±23) В и выходной штуцер нулевого газа, в зависимости от модели, расположены либо на лицевой панели (модели 751, 751Н), либо на задней панели прибора (модели 701, 701Н, Т701, Т701Н).

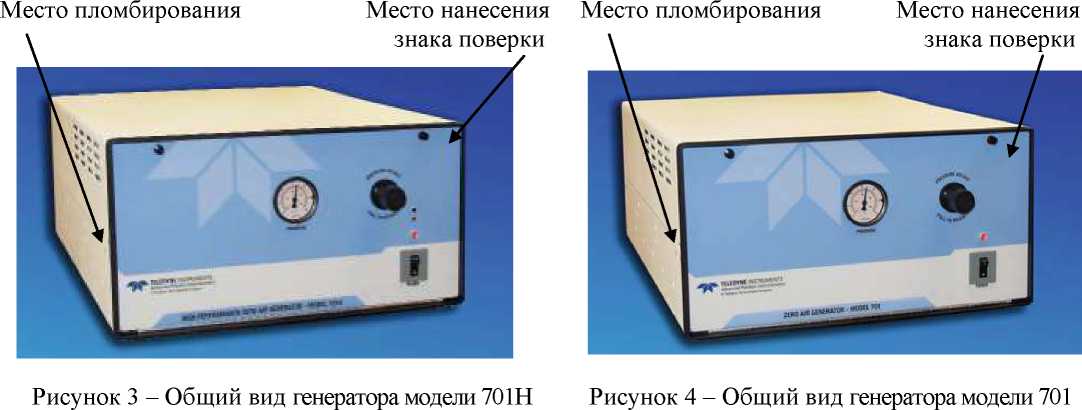

Общий вид генераторов приведен на рисунках 1 - 6.
Место пломбирования
Место нанесения знака поверки
Место пломбирования
Место нанесения
знака поверки
Рисунок 2 - Общий вид генератора модели 751
Рисунок 1 - Общий вид генератора модели 751H
Место пломбирования
Место пломбирования
Место нанесения знака поверки
Место нанесения знака поверки

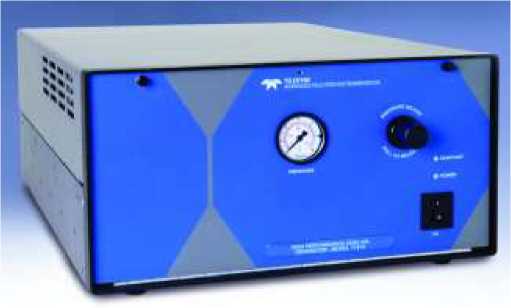

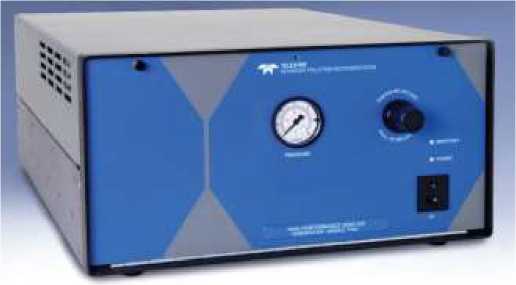

Рисунок 5 - Общий вид генератора модели Т701Н Рисунок 6 - Общий вид генератора модели Т701
Генераторы имеют встроенное программное обеспечение (ПО), разработанное фирмой-изготовителем.
ПО осуществляет следующие функции:
-
- обеспечение функционирования узлов и элементов генератора (управление циклом клапана регенерационного скруббера, управление циклом клапана водостока, управление компрессором и т.д.);
-
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
-
- подключение к персональному компьютеру через интерфейсы Ethernet или через RS232 по протоколу Modbus (только для моделей Т701, Т701Н).
Влияние встроенного ПО учтено при нормировании метрологических характеристик генератора. Уровень защиты - «низкий» (модели 701, 701Н, 751, 751Н) и «высокий» (модели Т701, Т701Н) по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) иледом |
Значение | ||
|
701/701Н |
751/751Н |
Модели Т701/Т701Н | |
|
Идентификационное наименование ПО |
FIRMWARE, 701/701Н, GEN3 |
FIRMWARE, 751/751Н, GEN1 |
FIRMWARE, Т701/Т701Н, GEN1 |
|
Номер версии (идентификационный номер1) ПО |
1.0 |
0,5 |
0,16 |
1) Номер версии ПО должен быть не ниже указанного в таблице.
Метрологические и технические характеристикиМетрологические характеристики генераторов приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Определяемая примесь в нулевом воздухе на выходе генератора |
Объемная доля определяемой примеси в нулевом воздухе, О Х), млн-1, не более |
|
Диоксид серы (SO2) |
0,0005 |
|
Сероводород (H2S) |
0,0005 |
|
Оксид азота (NO) |
0,0005 |
|
Диоксид азота (NO2) |
0,0005 |
|
Определяемая примесь в нулевом воздухе на выходе генератора |
Объемная доля определяемой примеси в нулевом воздухе, О Х), млн-1, не более |
|
Озон (О3) |
0,0005 |
|
Аммиак (NH3) |
0,005 |
|
Оксид углерода (CO) |
0,025 |
|
Углеводороды в пересчете на метан (СН4) |
0,02 |
Продолжение таблицы 2
|
Определяемая примесь в нулевом воздухе на выходе генератора |
Объемная доля определяемой примеси в нулевом воздухе, O Х), млн-1, не более |
|
1) 0=0^ + J°' Е(? 1°° где - наибольшее допускаемое значение объемной доли примеси в нулевом воздухе на выходе генератора при его исследованиях, млн-1; Jo границы относительной погрешности измерений объемной доли примеси в нулевом воздухе на выходе генератора (при Р = 0,99) при его исследованиях на комплексах эталонной аппаратуры, входящих в состав ГЭТ 154-2016, %. 2) Объемная доля загрязняющих веществ в воздухе на входе генератора не должна превышать норм согласно ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны». | |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Давление воздуха на выходе генераторов и допускаемое отклонение, кПа, при объемном расходе воздуха, дм3/мин, не более: |
210±25 |
|
- для моделей 701, T701 |
20 |
|
- для моделей 701Н, T701H |
30 |
|
- для моделей 751, 751Н |
5 |
|
Пределы допускаемой абсолютной погрешности поддержания давления в течение 8 ч непрерывной работы, кПа |
±25 |
|
Температура точки росы влаги на выходе генераторов, оС: | |
|
- при объемном расходе не более 10 дм3/мин включ. |
-20 |
|
- при объемном расходе св. 10 до 20 дм3/мин включ. |
-10 |
|
- при объемном расходе св. 20 до 30 дм3/мин |
-40 |
Основные технические характеристики генераторов приведены в таблице 4.
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время прогрева, мин, не более |
30 |
|
Питание генераторов от сети переменного тока с частотой (50+1) Гц, В |
от 207 до 253 |
|
Потребляемая мощность, В^А, не более: | |
|
- для модели 751 |
130 |
|
- для модели 751H |
425 |
|
- для моделей 701, 701H, Т701, Т701Н |
400 |
|
Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч |
10000 |
|
Средний срок службы, лет, не менее |
10 |
|
Условия эксплуатации: | |
|
- диапазон температур окружающего воздуха, °С |
от 10 до 35 |
|
- диапазон относительной влажности окружающего воздуха при 25 °С | |
|
(без конденсации влаги), % |
от 15 до 95 |
|
- диапазон атмосферного давления, кПа |
от 84 до 106,7 |
Габаритные размеры и масса генераторов приведены в таблице 5.
Таблица 5 - Габаритные размеры и масса генераторов
|
Наименование модели |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
длина |
ширина |
высота | ||
|
701, Т701 |
600 |
435 |
225 |
25 |
|
701Н, Т701Н |
715 |
435 |
225 |
31 |
|
751 |
360 |
470 |
180 |
11,5 |
|
751Н |
355 |
560 |
230 |
21,5 |
наносится на корпус генераторов и на титульный лист Руководства по эксплуатации.
Комплектность средств измерений
Таблица 6 - Комплектность генератора
|
Наименование |
Обозначение |
Количество |
|
Генератор нулевого воздуха моделей 701, 701Н, Т701, Т701Н, 751, 751Н - рабочий эталон 1-го разряда |
- |
1 шт. |
|
Руководство по эксплуатации (с дополнением) |
- |
1 шт. |
|
Методика поверки |
МП-242-1678-2013 |
1 экз. |
осуществляется по документу МП-242-1678-2013 «Генераторы нулевого воздуха моделей 701, 701Н, Т701, Т701Н, 751, 751Н - рабочие эталоны 1-го разряда. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 20 декабря 2013 г.
Основные средства поверки:
-
- комплексы, входящие в состав Государственного первичного эталона единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154 - 2016;
-
- эталон сравнения - газовая смесь O2/N2 в баллоне под давлением в соответствии с ГОСТ 8.578 (приказ Росстандарта от 14.12.2018 г. № 2664);
-
- стандартные образцы состава газовых смесей 1-го разряда: ГСО 10546-2014 ^О2/воздух), ГСО 10546-2014 (СО/воздух), ГСО 10546-2014 (NO/N2), ГСО 10546-2014 (NO2/N2), ГСО 105462014 (NH3/N2), ГСО 10540-2014 (СН4/воздух), ГСО 10546-2014 (H2S/N2) в баллонах под давлением/
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик генераторов с требуемой точностью.
Знак поверки наносится на лицевую панель генератора (в правом верхнем углу) или на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к генераторам нулевого воздуха моделей 701, 701Н, Т701, Т701Н, 751, 751Н - рабочим эталонам 1-го разрядаПриказ Росстандарта от 14.12.2018 г. № 2664 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах
Техническая документация изготовителя
ИзготовительФирма «Teledyne Advanced Pollution Instrumentation», США
Адрес: 9970 Carroll Canyon Road, San Diego, California 92131
ЗаявительОбщество с ограниченной ответственность «Синтрол» (ООО «Синтрол»)
Адрес: 196158, г. Санкт-Петербург, Дунайский пр., д. 13, к. 1 Телефон/факс: (812) 448-60-83
Web-сайт: www.sintrol.ru
E-mail: spb@sintrol.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Аттестат аккредитации ФГУП «ВНИИМ им. Д. И. Менделеева» по проведению поверки, калибровки и испытанию средств измерений в целях утверждения типа № RA.RU.311541 от 23 марта 2016 г.
