МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

4 декабря 2018 г.                                             _v 2568

Москва

О переоформлении свидетельства об утверждении типа средства измерений 59612 «Установки измерительные «ОЗНА-Vx» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращениями АО «ОЗНА-Измерительные системы» от 02 августа 2018 г. № 5400и/18-453 и № 5400и/18-454 приказываю:

• 1. Внести изменения в описание типа на установки измерительные «ОЗНА-Vx», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61424-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Переоформить свидетельство об утверждении типа № 59612 «Установки измерительные «ОЗНА-Vx», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 61424-15, в связи с переименованием организации-изготовителя с ЗАО «ОЗНА-Измерительные системы», г. Октябрьский Республики Башкортостан на АО «ОЗНА-Измерительные системы», г. Октябрьский Республики Башкортостан.

• 3.  Управлению метрологии (Д.В .Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой

Заместитель Руководителя

-

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036EE32711E880E9E0071BFC5DD276

Кому выдан: голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11,2019

<__________________________________________2

Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «4» декабря 2018 г. № 2568

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки измерительные «ОЗНА - Vx»

Назначение средства измерений

Установки измерительные «ОЗНА-Vx» (далее - установки) предназначены для автоматического измерения дебита группы нефтегазодобывающих скважин по массе сырой нефти, массе сырой нефти за вычетом массы воды, массе нетто нефти и по объему попутного нефтяного газа без сепарации продукции посредством поочередного подключения нефтегазодобывающих скважин к расходомеру(ам) многофазному(ым) Phase Watcher Vx и (или) Vx Spectra (далее - расходомеры Vx).

В установке используется бессепарационный прямой метод динамических измерений, основанный на использовании комбинации трубы Вентури и гамма-измерителя фракций, в спектре излучения которого используются два характерных энергетических пика. При прохождении потока в трубе Вентури возникает перепад давления, что позволяет измерять полный массовый и объемный расход потока, а гамма-измеритель фракций предоставляет данные о соотношении фракций нефти, газа и воды. Для измерения абсолютного и дифференциального давлений, а также температуры потока, используются датчики с цифровым выходом. Вычислительное устройство расходомеров Vx производит расчет расхода фракций смеси - нефти, газа и воды на основе специально разработанной комплексной (гидродинамической, термодинамической и ядерной) физической модели, учитывающей особенности многофазного потока, включая присущую ему нестабильность.

Для учета неоднородности потока сырой нефти по времени и по сечению, расходомер производит измерения параметров потока с частотой 45 Гц. Результаты, накопленные в течение 1 с, в дальнейшем подвергаются статистической обработке. Результаты измерений расходов фаз потока и его фракций сохраняются в памяти управляющего компьютера.

Для регистрации накопленных за определенный интервал времени значений массы сырой нефти, нефти и воды, а также объема газа расходомер имеет функцию измерения интервалов времени.

Установки включают в себя блок технологический (далее - БТ) и блок аппаратурный (далее - БА). Также установки могут иметь в своем составе отдельный блок переключения скважин (далее БПС). БТ, БА и БПС выполняются в виде блок-боксов, которые могут быть изготовлены на одном или раздельных рамных основаниях. Установка может быть выполнена в виде одного блока путем размещения оборудования БА в БТ во взрывозащищенных оболочках.

Основными элементами БТ является измерительная линия и распределительный модуль. В состав измерительной линии входит один или несколько расходомеров Vx в зависимости от назначения и условий применения установок. Распределительный модуль обеспечивает автоматическое поочередное подключение скважин к измерительной линии посредством системы трехходовых кранов или переключателя скважин многоходового (ПСМ), приводимого в действие гидравлическим приводом. При этом продукция остальных скважин направляется в общий трубопровод. Распределительный модуль также оснащен байпасной линией для неавтоматизированного подключения скважин к измерительной линии при помощи задвижек.

Вариант исполнения установки выбирается на этапе анализа условий измерений в зависимости от ожидаемых величин расхода и свойств нефтегазоводяной смеси, а также выходных параметров установки.

В состав ТБ могут входить:

• - расходомеры многофазные Vx (регистрационный № 42779-09);

• - расходомеры многофазные Vx 88 (регистрационный №48745-11);

• - расходомеры многофазные Vx Spectra (регистрационный №60560-15);

• - переключатель скважин ПСМ или БПС;

• - привод гидравлический ГП-1М;

• - линия байпасная;

• - коллектор общий;

• - входные и выходные линии для последовательного подключения эталонов;

• - дренажная линия;

• - фильтр;

• - клапан обратный;

• - система жизнеобеспечения (отопление, освещение и вентиляция);

• - система определения загазованности и оповещения;

• - система пожарной сигнализации;

• - система охранной сигнализации.

БА осуществляет сбор, обработку, регистрацию, отображение, хранение полученных результатов измерений в архиве и их передачу в АСУТП верхнего уровня, а также управляет контрольно-измерительными приборами, автоматикой, системой жизнеобеспечения, охранной и пожарной сигнализацией.

В состав БА входят:

• - шкаф силовой;

• - шкаф вспомогательный;

• - блок измерений и обработки информации;

• - система жизнеобеспечения (отопление, освещение и вентиляция);

• - система пожарной сигнализации;

• - система охранной сигнализации.

Номенклатура контроллеров, применяемых в установках, приведена в таблице 1.

Т а б л и ц а 1 - Номенклатура применяемых контроллеров

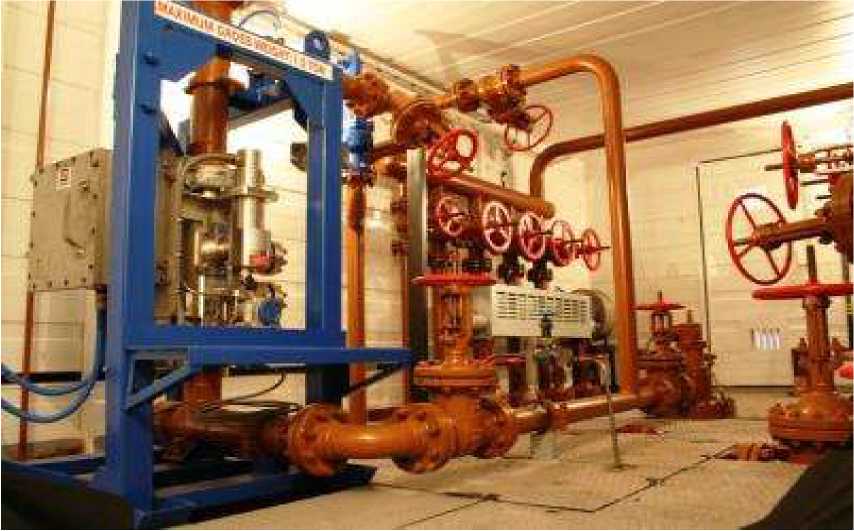

Рисунок 1 - Общий вид установки

Комплекс программного обеспечения (далее - ПО) установок реализован в блоках измерения и обработки информации (далее - БИОИ), выполненных на базе программируемых логических контроллеров (далее - ПЛК).

Комплекс ПО состоит из следующих компонентов:

• - ПО ПЛК БИОИ - программа, исполняемая во встроенной операционной системе ПЛК БИОИ. Обеспечивает обработку входных сигналов и управление КИПиА установок, а также визуализацию и хранение измеряемых параметров в энергонезависимой памяти;

• - ПО панели оператора - программа, исполняемая во встроенной операционной системе операторской панели БИОИ. Обеспечивает просмотр и изменение параметров, настроек и прочей информации ПО ПЛК БИОИ, подачу управляющих команд ПЛК.

Комплекс ПО выполняет функции:

• - обеспечение периодических измерений нескольких скважин, подключенных к установкам;

• - обеспечение управления процессом измерений при помощи команд, подаваемых локально с панели оператора, или дистанционно - с верхнего уровня АСУТП эксплуатирующего предприятия;

• - обеспечение сбора и обработки данных от всех средств измерений, КИПиА, входящих в состав установок;

• - обеспечение отображения информации о ходе процесса измерений, о результатах измерений на экране панели оператора;

• - обеспечение хранения результатов измерений в энергонезависимой памяти контроллера в течение одного месяца;

• - обеспечение безопасности технологического процесса и помещений установок путем контроля показаний датчиков пожарной сигнализации, загазованности, несанкционированного доступа к помещениям и др.;

• - отработка алгоритмов аварийных блокировок, звукового и светового оповещения при возникновении пожароопасной, взрывоопасной и других аварийных ситуациях;

• - обеспечение процессов пуско-наладки установок, диагностики и ремонта интегрированных в установки средств измерений, соединительных коммуникаций, и других элементов КИПиА.

Т а б л и ц а 2 - Идентификационные данные ПО установок

Уровень защиты ПО системы от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014 «Рекомендации по метрологии. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения»

Т а б л и ц а 3 - Параметры измеряемой среды

Т а б л и ц а 4 - Метрологические характеристики установок

Основные технические характеристики установок определяются входящими в состав расходомерами Vx.

Т а б л и ц а 5 - технические характеристики установок при применении различных модификаций расходомеров Vx

* - при условии, что значение вязкости жидкости в рабочих условиях не более 2000 мПа^.с

Т а б л и ц а 6 - Параметры электропитания

Средняя наработка на отказ, ч, не менее                                      131400

Срок службы, лет, не менее                                                   20

наносится на металлические таблички, укрепленные на БТ и БА-боксах, методом лазерной маркировки или аппликацией, а также типографским или иным способом на титульных листах руководства по эксплуатации и паспорта, с указанием номера свидетельства об утверждении типа средства измерений и даты его выдачи.

Т а б л и ц а 7 - Комплектность поставки

осуществляется по документу УМШ.00.00.00.000И1 «ГСИ. Инструкция. Установки измерительные «ОЗНА-Vx». Методика поверки», утвержденному ФГУП «ВНИИР» 08.06.2015 г.

Основные средства поверки:

Государственный первичный специальный эталон массового расхода многофазной среды ГЭТ 195-2011;

рабочие эталоны 1-го и 2-го разряда по ГОСТ 8.637-2013.

Знак поверки наносится на свидетельство о поверке

Методика измерений приведена в документе «ГСИ. Масса сырой нефти, объем попутного нефтяного газа. Методика измерений с применением установок измерительных «ОЗНА-Vx» АО «ОЗНА-Измерительные системы». Свидетельство об аттестации № 01.00257 - 2013/1309-18 от 27.02.2018 г.

ГОСТ Р 8.615-2005 ГСИ. Измерения количества извлекаемых из недр нефти и нефтяного газа. Общие метрологические и технические требования

ГОСТ 8.637-2013 ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков

ТУ 3667-094-00135786-2009 (с изменениями) Установки измерительные «ОЗНА-Vx». Технические условия

Изготовитель

Акционерное общество «ОЗНА - Измерительные системы»

(АО «ОЗНА - Измерительные системы»)

ИНН 0265037983

Адрес: 452607, Республика Башкортостан, г. Октябрьский, ул. Северная, 60

Тел./факс: (34767) 9-50-10

E-mail: ms@ozna.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии»

Адрес: 420088, Республика Татарстан, г. Казань, ул.2-я Азинская, 7А

Тел.:(843) 272-70-62

Факс: 272-00-32

E-mail: vniirpr@bk.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
