№44 от 12.01.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 296939
О внесении изменений в сведения об утвержденных типах средств измерений 45115-16, 65641-16
Приказы по основной деятельности по агентству Вн. Приказ № 44 от 12.01.2022
![Приказ Росстандарта №44 от 12.01.2022, https://oei-analitika.ru](../kurilka/orders_html/1642062229892_files/1642062229892-1.png)
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ12 января 2022 г.
44
Москва
О внесении изменений в сведения об утвержденных типах средств измеренийВо исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. Распространить действие методик поверки средств измерений, установленных согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.
-
4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Руководитель
А.П.Шалаев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 02A929B5000BAEF7814AB38FF70B046437
Кому выдан: Шалаев Антон Павлович
Действителен: с 27.12.2021 до 27.12.2022
X-------—________/
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «12» января 2022 г. № 44
Сведения об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испытаний |
Заявитель |
Юридическое лицо, проводившее испытания |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
1. |
Счетчики-расходомеры массовые |
Micro Motion |
21008199/338 78935; 21034458/121 76700; 12186736/260 82988; 13312254/338 08892; 36000028/121 77590; 2019.10015/1 2108402 |
45115-16 |
Micro Motion Inc., США |
МП 45115 16, МП 45115-16 с изменением №1 |
МИ 32722010, МИ 3151-2008 |
МП 208-0172021 |
- |
19.08.2021 |
Общество с ограниченной ответственностью «Эмерсон» (ООО «Эмерсон»), г. Москва |
ФГУП «ВНИИМС», г. Москва |
2. |

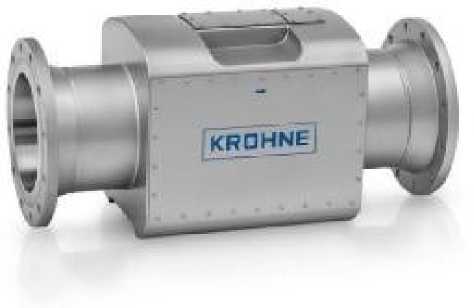

Счетчики жидкости ультразвуковые |
ALTOSONIC 5 |
25M000358 20 1, 25M000358 10 1 |
65641-16 |
Фирма «KROHNE Altometer», Нидерланды |
МП 208-0112016, МП 208-0112016 с изменением №1, МП 208-0112016 с изменением №2 |
МИ 3265 2010, МИ 3287-2010, МИ 33122013 |
МП 208-0112016 с изменением №3 |
09.09.2021 |
Общество с ограниченной ответственностью «КРОНЕ Инжиниринг» (ООО «КРОНЕ Инжиниринг»), пос. Верхняя Подстепновка, Самарская обл. |
ФГУП «ВНИИМС», г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» января 2022 г. № 44
Лист № 1 Регистрационный № 45115-16 Всего листов 15
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики-расходомеры массовые Micro Motion
Назначение средства измеренийСчетчики-расходомеры массовые Micro Motion (далее счетчики-расходомеры) предназначены для прямых измерений массового расхода, плотности, массы, температуры, а также определения объемного расхода и объема жидкости и газа в химической, нефтехимической, нефтяной, пищевой, фармацевтической и других отраслях промышленности, в т.ч. во взрывоопасных зонах.
Описание средства измеренийПринцип действия счетчиков-расходомеров основан на использовании сил Кориолиса, действующих на элементы среды, двигающейся по петле трубопровода, которая колеблется с частотой вынуждающей силы, создаваемой катушкой индуктивности при пропускании через неё электрического тока заданной частоты. Базовый процессор счетчика-расходомера постоянно подстраивает частоту вынуждающих колебаний с тем, чтобы она совпадала с собственной (резонансной) частотой колебаний петли, которая в свою очередь зависит от плотности среды, протекающей через полость счетчика-расходомера. Сопоставляя полученную в результате подстройки резонансную частоту колебаний со значениями резонансных частот, полученных при калибровке на средах с известной плотностью, счетчик-расходомер имеет возможность определить плотность протекающей через него среды.
Так как направления сил Кориолиса противоположны для элементов среды, двигающихся в различных направлениях относительно оси вращения петли, то при наличии потока петля в целом совершает колебания изгиба (противоположные участки петли совершают угловые перемещения относительно точки крепления со сдвигом по времени). Параметры колебаний петли измеряются с помощью катушек индуктивности. Вследствие этого, между гармоническими колебаниями противоположных участков петли возникает измеряемая разность фаз, которая позволяет определить массовый расход жидкости или газа.
Счетчики-расходомеры, принцип измерения которых основан на применении силы Кориолиса, не имеют вращающихся частей, и результаты измерений не зависят от наличия твердых частиц или иных примесей в жидкости. Отклонение температуры среды от температуры калибровки компенсируется установкой нуля, а изменение давления среды внесением соответствующей поправки.
Счетчики-расходомеры состоят из первичного измерительного преобразователя массового расхода и плотности, и электронного преобразователя, который может быть встроенным и выносным (на расстояние до 300 м). Первичные преобразователи оснащаются базовым процессором. Базовый процессор первичного преобразователя реализует алгоритмы вычисления массы, массового расхода, плотности, температуры и других параметров потока. Выпускаются две модели базовых процессоров: модель 700 (стандартная) и модель 800 (усовершенствованная). Электронные преобразователи обеспечивают обработку цифровых сигналов, поступающих с базового процессора первичного измерительного преобразователя, регистрацию результатов измерений параметров потока и передачу результатов измерений по различным каналам связи. Первичный измерительный преобразователь массового расхода может быть использован и без электронного преобразователя.
Технические характеристики и возможности счетчиков-расходомеров в зависимости от модели и исполнения приведены в руководстве по эксплуатации.
Выпускаются различные исполнения первичных преобразователи моделей: CMF (включая модификации CMFS, CMFHC), F, H, R, T, CNG050, D (модификации DS, DH, DL), TA, HPC, отличающиеся техническими, метрологическими и эксплуатационными характеристиками, которые могут применяться с электронными преобразователями моделей 1500, 1700, 2200, 2400, 2500, 2700, 3300, 3350, 3500, 3700, 4200, 4700, 5700, 9739E, 9739R, 9739MVD, FMT. Характеристики конкретной модели преобразователя и рекомендации по его применению приведены в технической документации на расходомеры.
Степень защиты оболочки преобразователей от воздействия твердых предметов и воды соответствует IP66/67 по ГОСТ 14254-2015.
Счетчики-расходомеры массовые Micro Motion сертифицированы для работы во взрывоопасных зонах.
Общий вид счетчиков-расходомеров Micro Motion представлен на рисунках 1-6.
![Приказ Росстандарта №44 от 12.01.2022, https://oei-analitika.ru](../kurilka/orders_html/1642062230178_files/1642062230178-1.jpg)

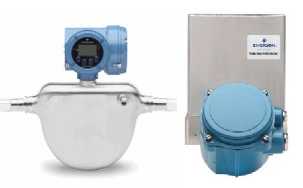

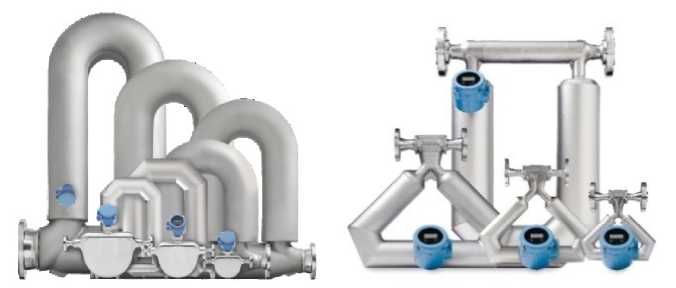

Рисунок 1. Общий вид первичных преобразователей моделей CMF и CMFS с электронным преобразователем модели 2400
![Приказ Росстандарта №44 от 12.01.2022, https://oei-analitika.ru](../kurilka/orders_html/1642062230178_files/1642062230178-2.jpg)

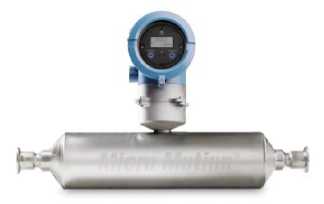

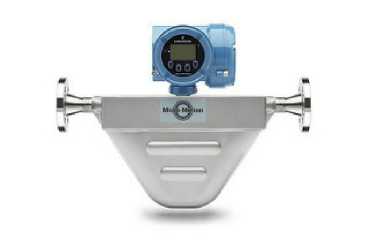

Рисунок 2. Общий вид первичных преобразователей моделей F и H с электронным преобразователем модели 2400
![Приказ Росстандарта №44 от 12.01.2022, https://oei-analitika.ru](../kurilka/orders_html/1642062230178_files/1642062230178-3.jpg)
![Приказ Росстандарта №44 от 12.01.2022, https://oei-analitika.ru](../kurilka/orders_html/1642062230178_files/1642062230178-4.jpg)

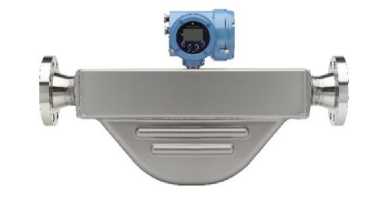

Рисунок 3. Общий вид первичных преобразователей модели F с электронным преобразователем модели 5700
![Приказ Росстандарта №44 от 12.01.2022, https://oei-analitika.ru](../kurilka/orders_html/1642062230178_files/1642062230178-5.jpg)
Первичный преобразователь модели R
![Приказ Росстандарта №44 от 12.01.2022, https://oei-analitika.ru](../kurilka/orders_html/1642062230178_files/1642062230178-6.jpg)
![Приказ Росстандарта №44 от 12.01.2022, https://oei-analitika.ru](../kurilka/orders_html/1642062230178_files/1642062230178-7.jpg)
Первичный преобразователь модели T
Электронный преобразователь модели FMT
Рисунок 4.
Общий вид первичных преобразователей моделей R и T с электронным преобразователем модели 2700 и электронного преобразователя модели FMT
![Приказ Росстандарта №44 от 12.01.2022, https://oei-analitika.ru](../kurilka/orders_html/1642062230178_files/1642062230178-8.jpg)
![Приказ Росстандарта №44 от 12.01.2022, https://oei-analitika.ru](../kurilka/orders_html/1642062230178_files/1642062230178-9.jpg)
![Приказ Росстандарта №44 от 12.01.2022, https://oei-analitika.ru](../kurilka/orders_html/1642062230178_files/1642062230178-10.jpg)
Первичный преобразователь модели CNG050
Первичный преобразователей модели D (модификации DS, DH, DL)
Электронный преобразователь модели 9739
Рисунок 5.
Общий вид первичных преобразователей моделей CNG050 и D электронного преобразователя модели 9739
![Приказ Росстандарта №44 от 12.01.2022, https://oei-analitika.ru](../kurilka/orders_html/1642062230178_files/1642062230178-11.jpg)
Первичный преобразователь модели TA
![Приказ Росстандарта №44 от 12.01.2022, https://oei-analitika.ru](../kurilka/orders_html/1642062230178_files/1642062230178-12.jpg)
![Приказ Росстандарта №44 от 12.01.2022, https://oei-analitika.ru](../kurilka/orders_html/1642062230178_files/1642062230178-13.jpg)
Первичный преобразователь модели HPC
Рисунок 6.
Общий вид первичных преобразователей моделей TA и HPC и электронного преобразователя модели 4200
Электронный преобразователь модели 4200
Программное обеспечениеВ базовых процессорах первичных измерительных преобразователей и в электронных преобразователях счетчиков-расходомеров применяется встроенное программное обеспечение (далее ПО).
ПО базового процессора реализует алгоритмы вычисления параметров потока, и отвечает за хранение конфигурационных параметров первичного измерительного преобразователя и значений сумматоров расхода. Замена ПО базового процессора может быть произведена только специалистами изготовителя. Любое изменение, вносимое изготовителем в ПО, влечет за собой изменение номера версии выпускаемого ПО.
ПО электронных преобразователей получает информацию о параметрах потока от базового процессора по цифровому протоколу и может отображать ее на экране ЖКД или передавать удаленным устройствам по различным каналам связи. ПО электронных преобразователей реализует все сервисные функции, связанные с настройкой дополнительных функций расходомера.
Таблица 1 - Идентификационные данные ПО базового процессора модели 700
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
CP SW 700 |
Номер версии (идентификационный номер) ПО |
не ниже 3.42 |
Цифровой идентификатор ПО |
- |
Таблица 2 - Идентификационные данные ПО базового процессора модели 800
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
CP SW 800ECP |
Номер версии (идентификационный номер) ПО |
не ниже 4.14 |
Цифровой идентификатор ПО |
- |
Таблица 3 -Идентификационные данные ПО электронных преобразователей 1700, 2700
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
2000 series firmware |
Номер версии (идентификационный номер) ПО |
не ниже 6.5 (HART 5)/ 7.2 (HART 7)/1.3 |
Цифровой идентификатор ПО |
- |
Таблица 4 -Идентификационные данные ПО электронных преобразователей 3500, 3700
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
3000 series firmware |
Номер версии (идентификационный номер) ПО |
не ниже 8.1/1.4 |
Цифровой идентификатор ПО |
- |
Таблица 5 - Идентификационные данные ПО электронных преобразователей 4200, 4700
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
4000 series firmware |
Номер версии (идентификационный номер) ПО |
не ниже 1.00 |
Цифровой идентификатор ПО |
- |
Таблица 6 - Идентификационные данные ПО электронных преобразователей 5700
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
5700 firmware |
Номер версии (идентификационный номер) ПО |
не ниже 1.00 |
Цифровой идентификатор ПО |
- |
Таблица 7 - Идентификационные данные ПО электронных преобразователей 9739
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
9739 firmware |
Номер версии (идентификационный номер) ПО |
не ниже 1.00 |
Цифровой идентификатор ПО |
- |
Таблица 8 - Идентификационные данные ПО электронных преобразователей FMT
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
FMT firmware |
Номер версии (идентификационный номер) ПО |
не ниже 1.00 |
Цифровой идентификатор ПО |
- |
Настройка и конфигурирование счетчиков расходомеров осуществляется через меню ЖК дисплея электронного преобразователя, с помощью сервисного программного обеспечения ProLinkII, ProLinkIII, HART коммуникатора и других средств конфигурирования.
Защита встроенного ПО, конфигурационных параметров и измеренных данных от преднамеренных и непреднамеренных изменений осуществляется с помощью непосредственной пломбировки корпуса счетчика-расходомера (см. рис. 7-11) эксплуатирующей организацией.
С целью исключения возможности внесения изменений в ПО и конфигурационные параметры счетчика-расходомера через интерфейсы связи в моделях электронных преобразователей 1500, 2500, 1700, 2700, 3300, 3350, 3500, 3700, 4200, 4700, 5700, 9739E, 9739R, 9739MVD, FMT реализована защита от изменений конфигурации,
устанавливаемая программно, с помощью меню ЖК дисплея или сервисного ПО.
В модели электронного преобразователя 5700 дополнительно реализована защита от внешних изменений с помощью переключателя на плате электронного преобразователя (см. рис. 12).
![Приказ Росстандарта №44 от 12.01.2022, https://oei-analitika.ru](../kurilka/orders_html/1642062230178_files/1642062230178-14.jpg)

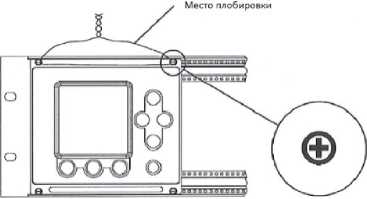

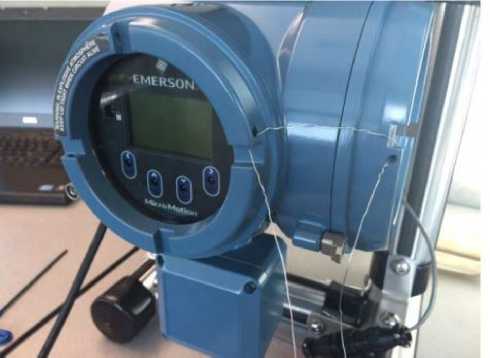

Рисунок 7. Вариант пломбирования корпуса электронных преобразователей моделей 1700, 2700.
![Приказ Росстандарта №44 от 12.01.2022, https://oei-analitika.ru](../kurilka/orders_html/1642062230178_files/1642062230178-15.jpg)

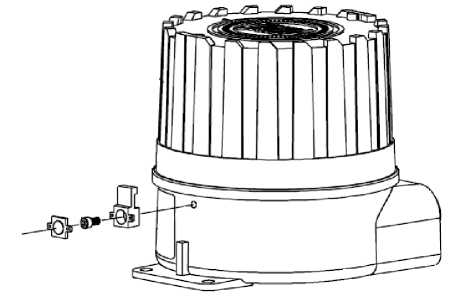

Рисунок 8. Вариант пломбирования корпуса электронного преобразователя модели 5700.
![Приказ Росстандарта №44 от 12.01.2022, https://oei-analitika.ru](../kurilka/orders_html/1642062230178_files/1642062230178-16.jpg)

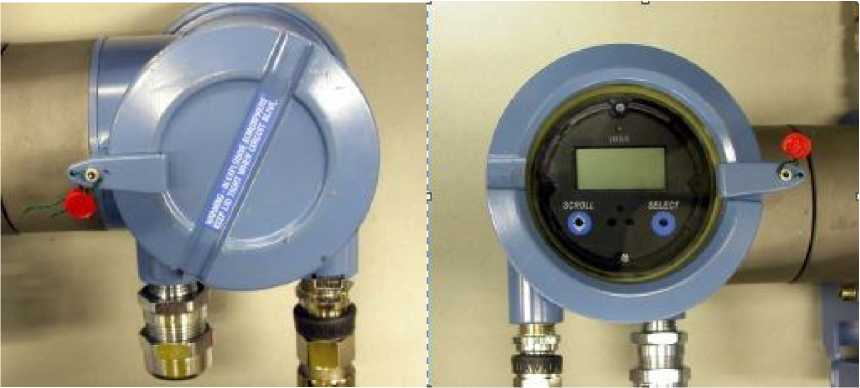

Рисунок 9. Вариант пломбирования корпуса электронных преобразователей моделей 3500, 3700
![Приказ Росстандарта №44 от 12.01.2022, https://oei-analitika.ru](../kurilka/orders_html/1642062230178_files/1642062230178-17.jpg)

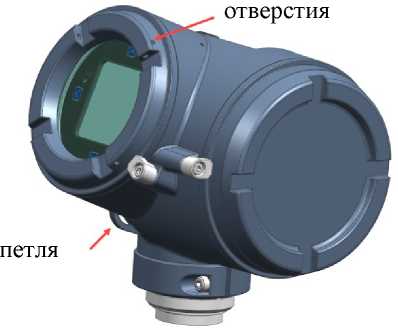

Защитные винты с отверстиями для возможности пломбирования
![Приказ Росстандарта №44 от 12.01.2022, https://oei-analitika.ru](../kurilka/orders_html/1642062230178_files/1642062230178-18.jpg)

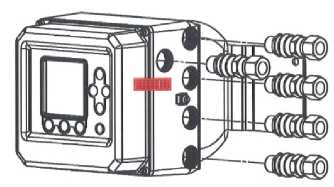

Рисунок 10. Вариант пломбирования корпуса электронных преобразователей моделей 9739E, 9739R, 9739MVD.
![Приказ Росстандарта №44 от 12.01.2022, https://oei-analitika.ru](../kurilka/orders_html/1642062230178_files/1642062230178-19.jpg)
Рисунок 11. Вариант пломбирования корпуса электронного преобразователя модели 4200.
![Приказ Росстандарта №44 от 12.01.2022, https://oei-analitika.ru](../kurilka/orders_html/1642062230178_files/1642062230178-20.jpg)

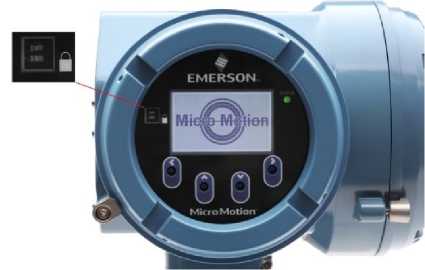

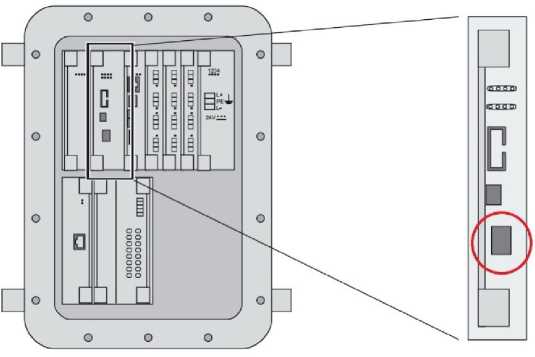

Рисунок 12. Переключатель защиты от записи электронного преобразователя модели 5700.
Защита ПО счетчиков-расходомеров Micro Motion от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014
Метрологические и технические характеристикиМетрологические и технические характеристики счетчиков-расходомеров массовых Micro Motion представлены в таблице 9.
Таблица 9
Наименование характеристики |
Модели первичных преобразователей |
Примечания | |
CMF, CMFS |
F | ||
Условные диаметры, мм |
от 1 до 350 |
от 6 до 150 | |
Диапазон измерений массового расхода, кг/с |
от Q1 до 907,221) |
от Q1 до 121,11) |
Qi = (ZS х100)/8р Q1- переходный массовый расход, кг /с; ZS стабильность нуля, кг /с5) |
Границы (Р = 0,95) относительной погрешности измерений 8р, %
|
± 0,052); ± 0,1; ± 0,23); ± 0,253) ± 0,5; ± 0,73); ± 0,354) ± 0,5 |
± 0,2; ± 0,12); ± 0,152); ± 0,302); ± 0,252, 3); ± 0,303) ± 0,7; ± 1,03); ± 0,54) ± 0,5 | |
Диапазон измерений плотности, кг/м3 |
от 300 до 3000 | ||
Пределы абсолютной погрешности измерений плотности жидкости, кг/м3 |
± 22); ± 0,5; ± 0,22) |
± 2; ± 0,52); ± 12) | |
Пределы абсолютной погрешности измерения температуры рабочей среды, °С |
± (1 °С + 0,5% от |Тизм|) |
Кзм - измеренное значение температуры, °С | |
Диапазон выходных сигналов |
от 4 до 20 мА, частотный от 0 до 10000 Гц, цифровой HART, Modbus RS 485, Foundation Fieldbus или Profibus, Device Net, Ethernet/IP, Modbus TCP, PROFINET, беспроводной Wireless HART, Bluetooth, Wi-Fi |
В зависимости от модификации | |
Температура окружающей среды, °С
|
от - 100 до + 60 от - 40 до + 65 |
от - 100 до + 60 от - 40 до + 65 |
В зависимости от модели преобразователя |
Температура рабочей среды, °С |
от - 240 до + 427 |
от - 240 до + 350 |
В зависимости от модификации |
Диапазон рабочего давления среды, МПа |
от 0 до 41,4 |
от 0 до 43,1 |
В зависимости от модификации |
Максимальная потребляемая мощность, Вт |
от 10 до 15 | ||
Масса, кг |
от 5,0 до 630 |
от 4,5 до 90 |
В зависимости от модификации |
1) Верхняя граница диапазона измерений определяется условным диаметром и указывается в эксплуатационной документации
2) При изготовлении по специальному заказу
3) При калибровке/поверке с помощью компакт-прувера, трубопоршневой установки, эталонов 2-го разряда или при поверке с помощью процедуры SMV
4) При калибровке/поверке на газе
-
5) При массовом расходе Q < Q , границы относительной погрешности 8гр , %, счетчиков-расходомеров, рассчитываются по формуле S = ± (ZS х 100) / Q
-
6) При значении температуры окружающей среды ниже -20 °C, дисплей электронного преобразователя сохраняет работоспособность, при возможном снижении контрастности при чтении
Наименование характеристики |
Модели первичных преобразователей |
Примечания | |
R |
CNG050 | ||
Условные диаметры, мм |
от 6 до 100 |
15* |
* - фиттинговое соединение |
Диапазон измерений массового расхода, кг/с |
от Q i до 66,25^ |
от Q1 до 1,671) |
Qi = (ZS х100)/8гр Q1- переходный массовый расход, кг /с; ZS стабильность нуля, кг /с2) |
Границы (Р = 0,95) относительной погрешности измерений Згр, %
|
± 0,5; ± 0,43); ± 0,74) ± 1,5; ± 1,05); ± 2,04) |
± 1,0; ± 0,55) | |
Диапазон измерений плотности, кг/м3 |
от 500 до 3000 |
- | |
Пределы абсолютной погрешности измерений плотности жидкости, кг/м3 |
± 10; ± 32) |
- | |
Пределы абсолютной погрешности измерения температуры рабочей среды, °С |
± (1 °С + 0,5% от |Тизм|) |
- |
Кзм - измеренное значение температуры, °С |
Диапазон выходных сигналов электронных преобразователей |
от 4 до20 мА, частотный от 0 до 10000 Гц, цифровой HART, Modbus-RS485, Foundation Fieldbus или Profibus; Device Net, Ethernet/IP, Modbus TCP, PROFINET, беспроводной Wireless HART, Bluetooth, Wi-Fi |
В зависимости от модификации | |
Температура окружающей среды, °С
|
от - 100 до + 60 от - 40 до + 65 |
от - 40 до + 60 от - 40 до + 65 |
В зависимости от модели преобразователя |
Температура рабочей среды |
от - 100 до + 150 |
от - 40 до + 125 |
В зависимости от модификации |
Диапазон рабочего давления среды, МПа |
от 0 до 15,9 |
от 0 до 40,0 |
В зависимости от модификации |
Максимальная потребляемая мощность, Вт |
15 |
8 | |
Масса, кг |
от 4,5 до 50 |
7,7 |
В зависимости от модификации |
-
1) Верхняя граница диапазона измерений определяется условным диаметром и указывается в эксплуатационной документации
-
2) При массовом расходе Q < Q , границы относительной погрешности 8гр , %, счетчиков-расходомеров, рассчитываются по формуле § = + (ZS х 100) / Q
-
3) При изготовлении по специальному заказу
-
4) При калибровке/поверке с помощью компакт-прувера, трубопоршневой установки, эталонов 2-го разряда или при поверке с помощью процедуры SMV
-
5) При калибровке/поверке на газе
-
6) При значении температуры окружающей среды ниже -20 °C, дисплей электронного преобразователя сохраняет работоспособность, при возможном снижении контрастности
Наименование характеристики |
Модели первичных преобразователей |
Примечания | ||
DS |
DH |
DL | ||
Условные диаметры, мм |
от 25 до 100 |
от 15 до 80 |
50 | |
Диапазон измерений массового расхода, кг/с |
от Qi до 52,97!) |
от Q1 до 52,97!) |
от Q1 до 18,92х) |
Л ZS х100 Q1 _ с 5гр Q1- массовый расход, кг /с; ZS стабильность нуля, кг /с4) |
Границы (Р = 0,95) относительной погрешности измерений Згр, %
|
± 0,15; ± 0,252) ± 0,8; ± 0,653) | |||
Диапазон измерений плотности, кг/м3 |
от 500 до 3000 | |||
Пределы абсолютной погрешности измерений плотности жидкости, кг/м3 |
± 0,5; ± 1; ± 2 |
± 1; ± 2 |
± 0,5 | |
Диапазон выходных сигналов электронных преобразователей |
4 - 20 мА, частотный 0 -10000 Гц, цифровой HART, Modbus RS-485, Foundation Fieldbus или Profibus; Device Net, Ethernet/IP, Modbus TCP, PROFINET, беспроводной Wireless HART, Bluetooth, Wi-Fi |
В зависимости от модификации | ||
Температура окружающей среды, °С
|
от - 50 до + 60 от - 40 до + 65 |
от - 50 до + 60 от - 40 до + 65 |
от - 50 до + 60 от - 40 до + 65 |
В зависимости от модели преобразователя |
Температура рабочей среды, °С |
- 240 ... + 204 |
В зависимости от модификации | ||
Диапазон рабочего давления среды, МПа |
от 0 до 6,9 |
от 0 до 34,0 |
от 0 до 5,1 |
В зависимости от модификации |
Максимальная потребляемая мощность, Вт |
15 | |||
Масса, кг |
от 9,2 до 640,0 |
от 9,2 до 97,7 |
от 13,8 до 46,6 |
В зависимости от модификации |
-
1) Верхняя граница диапазона измерений определяется условным диаметром и указывается в эксплуатационной документации
-
2) При калибровке/поверке с помощью компакт-прувера, трубопоршневой установки, эталонов 2-го разряда
-
3) При калибровке/поверке на газе
-
4) При массовом расходе Q < Q , границы погрешности счетчиков-расходомеров, рассчитываются по формуле 8гр
-
5) При значении температуры окружающей среды ниже -20 °C, дисплей электронного преобразователя сохраняет работоспособность, при возможном снижении контрастности при чтении
Наименование характеристики |
Модели первичных преобразователей |
Примечание | |
T |
H | ||
Условные диаметры, мм |
от 5 до 50 |
от 6 до 150* |
* - гигиеническое соединение |
Диапазон измерений массового расхода, кг/с |
от Q1 до 24,171) |
от Q1 до 121,11) |
Л ZS х 100 Q1 _ с 5гр Q1- массовый расход, кг /с; ZS стабильность нуля, кг /с4) |
Границы (Р = 0,95) относительной погрешности измерений дгр, %
|
± 0,12); ± 0,15 ± 0,152); ± 0,25 ± 1; ± 0,53) |
± 0,15; ± 0,12); ± 0,052) ± 0,15; ± 0,12); ± 0,052) ± 0,7; ± 0,53) | |
Диапазон измерений плотности, кг/м3 |
от 500 до 3000 | ||
Пределы абсолютной погрешности измерений плотности жидкости, кг/м3 |
± 2; ± 0,52); ± 12) |
± 2; ± 0,52); ± 12) | |
Пределы абсолютной погрешности измерения температуры рабочей среды, °С |
± (1 °С + 0,5% от |Тизм|) |
T™ - измеренное значение температуры, °С | |
Диапазон выходных сигналов электронных преобразователей |
4-20 мА, частотный 0-10000 Гц, цифровой HART, Modbus RS-485, Foundation Fieldbus или Profibus; Device Net, Ethernet/IP, Modbus TCP, PROFINET, беспроводной Wireless HART, Bluetooth, Wi-Fi |
В зависимости от модификации | |
Температура окружающей среды, °С
|
от - 51 до + 60 от - 40 до + 65 |
от - 40 до + 60 от - 40 до + 65 |
В зависимости от модели преобразователя |
Температура рабочей среды |
от - 100 до + 150 |
от - 100 до + 204 |
В зависимости от модификации |
Диапазон рабочего давления среды, МПа |
от 0 до 10,0 |
В зависимости от модификации | |
Максимальная потребляемая мощность, Вт |
15 |
15 | |
Масса, кг |
от 6,1 до 73 |
от 5 до 90 |
В зависимости от модификации |
-
1) Верхняя граница диапазона измерений определяется условным диаметром и указывается в эксплуатационной документации
-
2) При изготовлении по специальному заказу
-
3) При калибровке/поверке на газе
-
4) При массовом расходе Q < Q , границы погрешности счетчиков-расходомеров, рассчитываются по формуле 8гр
5 При значении температуры окружающей среды ниже -20 °C, дисплей электронного преобразователя сохраняет работоспособность, при возможном снижении контрастности при чтении
Наименование характеристики |
Модели первичных преобразователей |
Примечание | |
TA |
HPC | ||
Условные диаметры, мм |
от 15 до 100 |
от 2 до 15 | |
Диапазон измерений массового расхода, кг/с |
от Qi до 22,22х1 |
от Q1 до 0,163) |
„ ZS X100 Q1 _ е 8гр Q1- массовый расход, кг /с; ZS стабильность нуля, кг /с3) |
Границы (Р = 0,95) относительной погрешности измерений Згр, %
|
± (0,1 + ZSx100/Q) |
± 0,1; ± 0,2 ± 0,52); ± 0,7 | |
Диапазон измерений плотности, кг/м3 |
от 500 до 3000 | ||
Пределы абсолютной погрешности измерения температуры рабочей среды, °С |
± (1,5 °С + 0,5% от |Тизм|) |
± (1 °С + 0,5% от IThshI) |
Thsm - измеренное значение температуры, °С |
Пределы абсолютной погрешности измерений плотности жидкости, кг/м3 |
± 1 |
± 1; ± 5 | |
Диапазон выходных сигналов электронных преобразователей |
4-20 мА, частотный 0-10000 Гц, цифровой HART, Modbus RS-485, Foundation Fieldbus или Profibus; Device Net, Ethernet/IP, Modbus TCP, PROFINET, беспроводной Wireless HART, Bluetooth, Wi-Fi |
В зависимости от модификации | |
Температура окружающей среды, °С
|
от - 40 до + 80 от - 40 до + 65 |
от - 40 до + 60 от - 40 до + 65 |
В зависимости от модели преобразователя |
Температура рабочей среды, °С |
от - 40 до + 180 |
от - 50 до + 200 |
В зависимости от модификации |
Диапазон рабочего давления среды, МПа |
от 0 до 15,5 |
от 0 до 106,0 |
В зависимости от модификации |
Максимальная потребляемая мощность, Вт |
15 |
15 | |
Масса, кг |
от 5 до 56 |
от 5 до 8,6 |
В зависимости от модификации |
7S
±—X 100
_ Q
1) Верхняя граница диапазона измерений определяется условным диаметром и указывается в эксплуатационной документации
2) При калибровке/поверке на газе
-
3) При массовом расходе Q < Q , границы погрешности счетчиков-расходомеров, рассчитываются по формуле 8гр
-
4) При значении температуры окружающей среды ниже -20 °C, дисплей электронного преобразователя сохраняет работоспособность, при возможном снижении контрастности при чтении
7S
±—X 100
_ Q
7S
±—X 100
_ Q
Знак утверждения типа наносится на руководство по эксплуатации счетчика-расходомера типографским способом.
Комплектность средства измерений Комплект поставки расходомеров соответствует таблице 10.
Таблица 10
Наименование |
Примечание |
Счетчик-расходомер массовый:
|
Возможна комплектация без электронного преобразователя |
Руководство по эксплуатации (установке и настройке) |
1 экз. на 10 шт. и меньшее количество при поставке в один адрес |
Паспорт |
1 экз. |
Комплектность поставки счетчиков-расходомеров может уточняться по условиям договора на поставку.
Сведения о методиках (методах) измерений приведены в документах по установке и настройке различных моделей (модификаций) счетчиков-расходомеров массовых Micro Motion.
Нормативные и технические документы, устанавливающие требования к счетчикам-расходомерам массовымГосударственная поверочная схема для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости. Утверждена приказом Федерального агентства по техническому регулированию и метрологии от 07.02.2018 г. № 256.
Государственная поверочная схема для средств измерений объёмного и массового расходов газа. Утверждена приказом Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2825.
Государственная поверочная схема для средств измерений плотности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 1 ноября 2019 г. № 2603.
Техническая документация фирмы.
Изготовитель«Emerson Process Management Flow BV», Neonstraat 1, Ede 6718WX, Нидерланды
«Emerson SRL», Str. Emerson nr.4, Cluj-Napoca, 400641, Румыния;
«Micro Motion Inc.», 7070 Winchester Circle, Boulder, Colorado 80301, США
«F-R Tecnologias de Flujo, S.A. de C.V.», Ave. Miguel de Cervantes No. 111, Complejo Industrial Chihuahua, Chihuahua, Mexico, 31136, Мексика;
«Emerson Process Management Flow Technologies Co, Ltd», 111, Xing Min South Road, Jiangning District, Nanjing, Jiangsu Province, 211100, Китай;
Испытательный центрФедеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495) 437-37-29 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Испытания проведены в соответствии с п.п. 117, 118, 119 и 120 области аккредитации ФГУП «ВНИИМС», являющейся обязательным приложением к аттестату аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» января 2022 г. № 44
Лист № 1 Регистрационный № 65641-16 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики жидкости ультразвуковые ALTOSONIC 5
Назначение средства измеренийСчетчики жидкости ультразвуковые ALTOSONIC 5 (далее - счетчики) предназначены для измерения объема и объемного расхода жидкости или сжиженного газа, транспортируемых по трубопроводу.
Описание средства измеренийКонструктивно счетчики состоят из:
- первичного преобразователя UFS 5-R;
- преобразователя сигналов UFC 5.
Дополнительно счетчики могут комплектоваться:
- входным и выходным (в случае реверсивного движения потока измеряемой сре-ды)прямыми участками;
- струевыпрямителем;
- внешним дисплеем.
В зависимости от температуры и вязкости рабочей среды счетчики могут иметь следующие исполнения:
- стандартное;
- низкотемпературное;
- высокотемпературное;
- исполнение для сред с высокой вязкостью.
Принцип работы счетчиков основан на измерении разности между временем прохож-денияультразвукового импульса в рабочей среде в направлении, совпадающим с направлением потока,ивременем прохождения ультразвукового импульса в противоположном направлении. Разность времени пропорциональна скорости потока рабочей среды, и, следовательно, объемному расходу.
Счетчики работают как при прямом, так и при обратном (реверсивном) движении по-токарабочей среды в трубопроводе.
Первичный преобразователь состоит из присоединительных фланцев и цилиндрического измерительного участка (измерительной трубы), в котором установлены 8 пар приемопередающих сенсоров. Каждая пара сенсоров образует акустический канал измерения. Акустические каналы, расположенные в горизонтальной плоскости, используются для измерения объемного расхода и объема рабочей среды, а канал, расположенный в вертикальной плоскости, используется для диагностики.
При движении рабочей среды первичный преобразователь измеряет интервалы времени прохождения ультразвуковых импульсов в акустических каналах.
Для компенсации температурного расширения и сжатия корпуса первичного преобразователя под действием температуры рабочей среды может применяться как встроенное термосопротивление, так и установленный на измерительной линии внешний преобразователь температуры.
Преобразователь сигналов на основе информации, полученной от первичного преобразова-теля,определяет значения скоростей потока для каждого из 7-ми акустических каналов и среднюю скорость потока через поперечное сечение измерительной трубы. По средней скорости потока преобразователь сигналов вычисляет объемный расход и объем рабочей среды. Измеренные значения объема и объемного расхода могут передаваться на внешний измерительновычислительный комплекс или другое средство обработки информации утвержденного типа посредством частотно-импульсного сигнала или по RS-485 (RS232) с протоколом Modbus.
Для взаимодействия с внешними устройствами и системами в конструкции преобразователя сигналов также предусмотрены интерфейс Ethernet (TCP/IP или Modbus), USB, вхо-ды/выходы 4 - 20 мА, входы/выходы сигнализации и состояния, частотно-импульсные входы.
Внешний вид счетчиков показан на рисунке 1.
![Приказ Росстандарта №44 от 12.01.2022, https://oei-analitika.ru](../kurilka/orders_html/1642062230178_files/1642062230178-21.jpg)
а
![Приказ Росстандарта №44 от 12.01.2022, https://oei-analitika.ru](../kurilka/orders_html/1642062230178_files/1642062230178-22.jpg)
![Приказ Росстандарта №44 от 12.01.2022, https://oei-analitika.ru](../kurilka/orders_html/1642062230178_files/1642062230178-23.jpg)

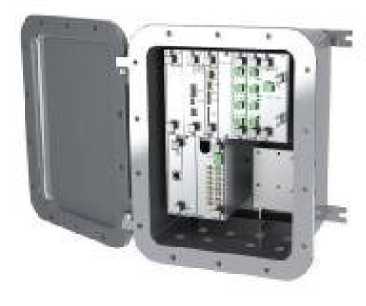

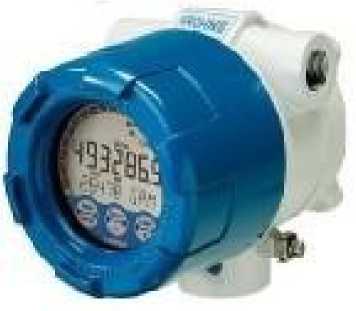

Рисунок 1 - Внешний вид счетчиков ультразвуковых ALTOSONIC 5 а) первичный преобразователь UFS 5-R; б) преобразователь сигналов UFC 5; в) внешний дисплей (опция)
![Приказ Росстандарта №44 от 12.01.2022, https://oei-analitika.ru](../kurilka/orders_html/1642062230178_files/1642062230178-24.jpg)
![Приказ Росстандарта №44 от 12.01.2022, https://oei-analitika.ru](../kurilka/orders_html/1642062230178_files/1642062230178-25.jpg)

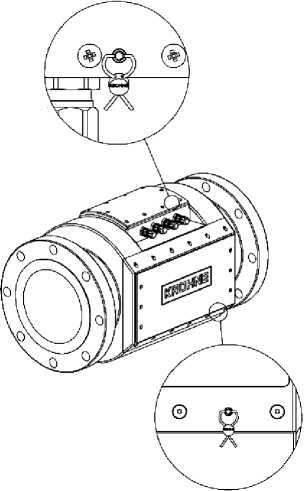

Рисунок 2 - Схема пломбирования счетчиков ALTOSONIC 5
![Приказ Росстандарта №44 от 12.01.2022, https://oei-analitika.ru](../kurilka/orders_html/1642062230178_files/1642062230178-26.jpg)
Рисунок 3 - Расположение переключателя блокировки
Программное обеспечение (далее - ПО) счетчиков установлено в преобразователе сиг-налови предназначено для обработки информации, поступающей от первичного
реобразователя, вычисления параметров потока жидкости в трубопроводе, вывода результатов измерений и вычислений на показывающее устройство (дисплей компьютера или опциональный внешний дисплей), - передачи результатов измерений и вычислений на внешние средства обработки информации посредством частотно-импульсного сигнала, интерфейcа RS485 (RS232) с протоколом Modbus, интерфейса Ethernet с протоколом TCP/IP или Modbus, аналоговых сигналов 4 - 20 мА и сигналов состояния.
Для предотвращения несанкционированного доступа параметры конфигурации защищены паролем. Параметры конфигурации также физически защищены от перезаписи специальным переключателем на электронной плате (см. рисунок 3).
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Идентификационное данные |
Значение |
Идентификационное наименование ПО |
MCD tool (KAFKA) или AS5_MCD.exe |
Номер версии (идентификационный номер) ПО |
05.1.2.3 05.1.3.0 05.1.3.1 05.1.4.3 05.1.5.Х1 05.1.6.Х1 |
Цифровой идентификатор ПО (контрольная сумма) |
Контрольная сумма прописывается в паспорте на конкретное изделие |
1) Х - служебный идентификационный номер, не влияет на функциональность и метрологические характеристики счетчиков. |
Уровень защиты от непреднамеренных и преднамеренных изменений - "высокий" в соответствии с Р 50.2.077-2014. Схема опломбирования счетчиков приведена на рисунке 2.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики. Диапазоны расходов при пределах допускае
мой относительной погрешности измерения объема ±0,15%
Наименование параметра |
Значение расхода при условном диаметре, мм (дюймы) | |||||||||
о о |
150 (6”) |
200 (8”) |
250 (10”) |
300 (12”) |
350 (14”) |
400 (16”) |
450 (18”) |
500 (20”) |
600 (24”) | |
Наименьший расход, м3/ч |
10 |
12 |
60 |
60 |
60 |
60 |
150 |
150 |
150 |
150 |
Наибольший расход, м3/ч |
375 |
750 |
1750 |
2250 |
3125 |
3750 |
4500 |
5800 |
7000 |
10000 |
Таблица 2.1 - Метрологические характеристики. Диапазоны расходов при пределах допускаемой относительной погрешности измерения объема ±0,10%
Наименование параметра |
Значение расхода при условном диаметре, мм (дюймы) | |||||||||
о о |
150 (6”) |
200 (8”) |
250 (10”) |
300 (12”) |
350 (14”) |
400 (16”) |
450 (18”) |
500 (20”) |
600 (24”) | |
Наименьший расход, м3/ч |
14 |
32 |
60 |
90 |
125 |
175 |
225 |
285 |
350 |
500 |
Наибольший расход, м3/ч |
375 |
750 |
1750 |
2250 |
3125 |
3750 |
4500 |
5800 |
7000 |
10000 |
Таблица 3 - Метрологические характеристики
Наименование параметра |
Значение параметра |
Максимальное давление измеряемой среды, МПа |
15 |
Пределы допускаемой относительной погрешностиизмере-ния объема жидкости, % |
±0,101); ±0,15 |
Примечания: 1) При специальной калибровке и в диапазоне расходов согласно Таблице 2. 1. |
Таблица 4 - Технические характеристики
Наименование параметра |
Значение параметра |
Температура измеряемой среды, °С — стандартное исполнение |
от -40 до +120 |
— низкотемпературное исполнение |
от -200 до +120 |
— высокотемпературное исполнение |
от -40 до +250 |
— исполнение для сред с высокой вязкостью |
от -40 до +120 |
Рабочие условия эксплуатации Температура окружающей среды, °Спер-вичный преобразователь |
от -55 до +65 |
преобразователь сигналов |
от -55 до +65 |
Диапазон вязкости измеряемой среды, сСт |
от 0,1 до 380 |
Класс защиты по ГОСТ 14254-96 |
IP66 |
Напряжене питания, В - постоянного тока |
от 20,4 до 26,4 |
- переменного тока (50/60 ГЦ) |
от 100 до 240 |
Потребляемая мощность, Вт, не более - стандартное исполнение постоянного тока |
28 |
- с подогревающими элементами |
175 |
- переменного тока |
35 |
Габаритные размеры1), мм первичный преобразователь |
от 500х330х289 до 1650х940х940 |
преобразователь сигналов |
от 432х332х286 до 584х432х299 |
Масса1), кг первичный преобразователь |
от 175 до 1910 |
преобразователь сигналов |
от 25,4 до 75 |
Срок службы, лет |
12 |
Средняя наработка на отказ, лет |
18 |
Примечания: 1) В зависимости от типоразмера или исполнения |
наносится на корпус счетчиков методом аппликации или на титульные листы руковод-ствапо эксплуатации и паспорта типографским способом.
Лист № 6 Всего листов 6 Комплектность средства измерений
Таблица 5
Наименование |
Обозначение |
Количество |
Счетчик жидкости ультразвуковой ALTOSONIC 5 в составе: Первичный преобразователь UFS 5-R Преобразователь сигналов UFC 5 Кабели сигнальные Дисплей |
1 шт. 1 шт. 1 комплект по заказу | |
Паспорт |
1 экз. | |
Руководство по эксплуатации |
MA ALTOSONIC 5 |
1 экз. |
Струевыпрямитель |
по заказу | |
Входной прямой участок |
по заказу | |
Струевыпрямитель (для измерения реверсивного потока) |
по заказу | |
Выходной прямой участок (для измерения реверсивного потока) |
по заказу |
приведены в разделе 6 документа «Счетчики жидкости ультразвуковые ALTOSONIC 5. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к счетчикам жидкости ультразвуковым ALTOSONIC 5
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
Техническая документация фирмы-изготовителя «KROHNE Altometer», Нидерланды
ИзготовительФирма «KROHNE Altometer», Нидерланды
Адрес: Kerkeplaat 12, 3313 LC Dordrecht, Postbus 110, 3300 AC Dordrecht Тел.: 31 (0)78 6306200
Факс: 31 (0)78 6306234
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, Москва, ул. Озерная, д.46
Тел./факс: (495) 437-55-77, 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
