№1274 от 26.05.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 326829
ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 1274 от 26.05.2022
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
1274
26 мая 2022 г.
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Продлить срок действия утвержденных типов средств измерений, указанных в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока их действия.
-
2. Внести изменения в сведения об утвержденных типах средств измерений в части продления срока действия утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
3. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
4. ФГБУ «ВНИИМС» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906, и наииящим приказим.
- тг Подлинник электронного документа, подписанного ЭП,
за собой.
Е.Р.Лазаренко
-
5. Контроль за испол
Федеральное агентство по техническому регулированию и метрологии.
Заместитель Руководителя
Сертификат: O29D1D9BOO0BAE27A64C995DDBO6O2O3A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022
V
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1274
Сведения
об утвержденных типах средств измерений, подлежащих изменению в части срока действия утвержденного типа средств измерений
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер |
Правообладатель |
Изготовитель |
Срок действия утвержденного типа СИ (продленный на 5 лет с даты окончания предыдущего установленного срока действия) |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
1. |
Твердомеры для измерения твердости по методу Роквелла |
ТРТС |
50993-12 |
Общество с ограниченной ответственностью "Тестсистемы", г. Иваново |
10.07.2027 | |
2. |

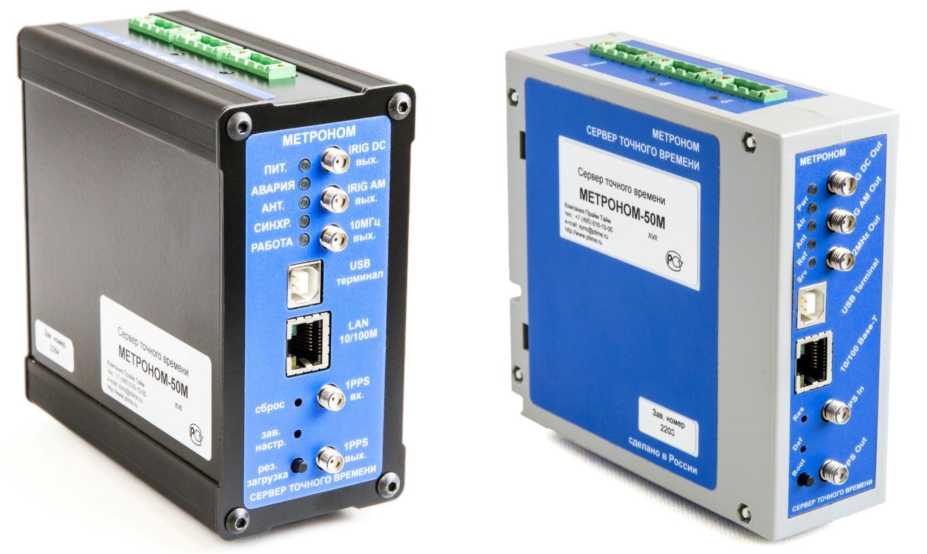

Серверы точного времени |
Метроном-50М |
68916-17 |
Общество с ограниченной ответственностью "Прайм Тайм" (ООО "Прайм Тайм"), г. Москва |
23.10.2027 |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1274
Лист № 1 Регистрационный № 50993-12 Всего листов 12
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Твердомеры ТРТС для измерения твердости по методу Роквелла
Назначение средства измеренийТвердомеры ТРТС для измерения твердости по методу Роквелла (далее - твердомеры), предназначены для измерения твердости металлов и сплавов по методу Роквелла, металлов и сплавов по методу Бринелля, а также пластмасс. Измерение твёрдости по методу Бринелля возможно на твердомерах модификаций ТРТС-01, ТРТС-02 и ТРТС-10.
Описание средства измеренияПринцип работы твердомеров для измерения твердости по методу Роквелла заключается в измерении остаточной глубины внедрения стандартного наконечника -алмазного конуса или стального шарика, в поверхность испытуемого изделия под действием суммы двух последовательно прилагаемых нагрузок - предварительной и основной, измеренной после выдержки под нагрузкой и снятия основной нагрузки.
Принцип работы твердомера для измерения твердости по методу Бринелля заключается во вдавливании индентора - стального шарика стандартного диаметра в образец под действием нагрузок предварительной и основной, приложенных перпендикулярно поверхности образца в течение определенного времени и измерении диаметра отпечатка при помощи микроскопа.
Конструктивно твердомеры состоят из рычажной системы нагружения, системы отсчета показаний и механизма подъема стола, смонтированных в едином корпусе.
Система нагружения твердомеров обеспечивает приложение и снятие заданной основной нагрузки в соответствии с ГОСТ 23677-79 через наконечник к испытуемому изделию.
Система отсчета твердомеров обеспечивает визуальный контроль за приложением предварительной нагрузки, а также отсчет результатов измерений.
Механизм подъема стола предназначен для установки испытуемого изделия, его подвода к наконечнику, приложения предварительной нагрузки, а также отвода испытуемого изделия в исходное положение после завершения процесса измерения.
К настоящему типу средств измерений относятся твердомеры следующих модификаций ТРТС-01, ТРТС-02, ТРТС-03, ТРТС-10 и ТРТС-11. Модификации твердомеров отличаются способом приложения нагрузки, а также способом представления информации. Кроме того, твердомеры могут иметь варианты исполнения для измерения твердости, как наружных поверхностей, так и внутренних.
Функционально твердомеры обеспечивают измерение твердости наружных и внутренних поверхностей деталей по методу Роквелла в соответствии с требованиями ГОСТ 24622-91 с представлением результатов измерений в единицах твердости. Представление результатов измерений на твердомерах модификаций ТРТС-01, ТРТС-02 и ТРТС-03 осуществляется по шкале индикатора часового типа. На твердомерах модификаций ТРТС-10 и ТРТС-11 на дисплее встроенного пульта управления. Кроме того, программное обеспечение твердомеров модификаций ТРТС-10 и ТРТС-11 позволяет фиксировать и представлять на дисплее следующие параметры:
- глубину внедрения индентора, в мм;
- твердость, HR или HB;
- группу твердости (больше, норма, меньше);
- отклонение от стандартной твердости в абсолютных единицах;
- среднее значение всех параметров в серии до 50 испытаний, а также расхождение результатов в серии в процентах и абсолютных единицах HR или НВ;
- по запросу оператора вывод на индикацию значения электронного клейма.
Обозначение твердомеров при их заказе:
- твердомер с ручным приложением нагрузки, с аналоговой отсчетной системой: «Твердомер ТРТС-01. УХЛ4.2. ТУ 4271-014-99369822-12»;
- твердомер с электромеханическим приложением нагрузки, с аналоговой отсчетной системой: «Твердомер ТРТС-02. УХЛ4.2. ТУ 4271-014-99369822-12»;
- твердомер с электромеханическим приложением нагрузки, с аналоговой отсчетной системой, с возможностью измерения твердости внутренних поверхностей: «Твердомер ТРТС-03. УХЛ4.2. ТУ 4271-014-99369822-12»;
- твердомер с электромеханическим приложением нагрузки, с цифровой отсчетной системой: «Твердомер ТРТС-10. УХЛ4.2. ТУ 4271-014-99369822-12»;
-твердомер с электромеханическим приложением нагрузки, с цифровой отсчетной системой, с возможностью измерения твердости внутренних поверхностей: «Твердомер ТРТС-11. УХЛ4.2. ТУ 4271-014-99369822-12».
Общий вид твердомеров представлен на рисунках 1 - 5.

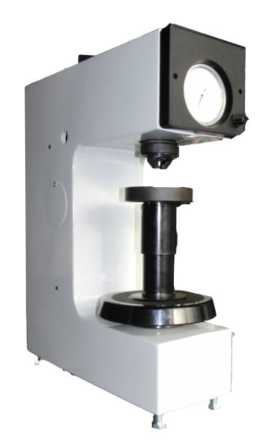

Рисунок 1 - Твердомеры модификации ТРТС-01

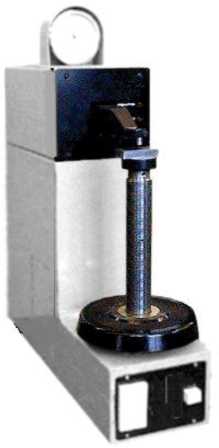

Рисунок 2 - Твердомеры модификации ТРТС-02

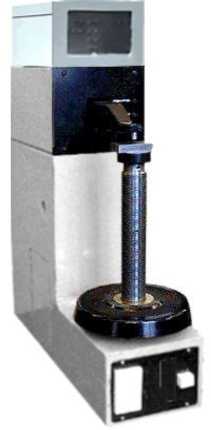

Рисунок 3 - Твердомеры модификации ТРТС-03

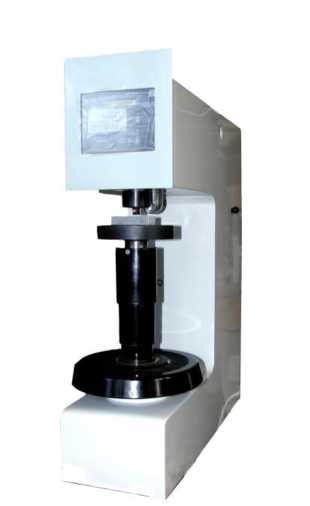

Рисунок 4 - Твердомеры модификации ТРТС-10
Рисунок 5 - Твердомеры модификации ТРТС-11
Для ограничения доступа в целях несанкционированной настройки и вмешательства производится опломбирование твердомеров с помощью нанесения специальной самоклеящейся наклейки в соответствии с рисунком 6. Нанесение знака поверки на твердомеры не предусмотрено. Знак поверки наносится на свидетельство о поверке.
Рисунок 6 - Схема пломбировки от несанкционированного доступа и эскиз самоклеющейся наклейки
Каждый экземпляр твердомеров идентифицирован, имеет заводской номер, нанесенный на табличку ударным способом, установленную на заднюю панель корпуса твердомера.
Обозначение мест нанесения знака утверждения типа и заводского номера представлены на рисунке 7.
Рисунок 7 -Обозначение мест нанесения знака утверждения типа и заводского номера
Программное обеспечениеПрограммное обеспечение твердомеров модификации ТРТС-10 и ТРТС-11 встроено в пульт управления и жестко привязано к электрической схеме. Доступ в корпус твердомеров в месте расположения пульта управления, в который встроено программное обеспечение твердомера, защищен заводской невосстанавливаемой наклейкой или наклейкой с оттиском клейма поверителя. Программное обеспечение не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после поверки твердомера без нарушения наклейки. Целостность наклейки определяется визуально.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Идентификационные данные (признаки) |
Значение |
Номер версии (идентификационный номер ПО), не ниже |
Р 2.1А |
Цифровой идентификатор ПО |
678541 |
Алгоритм вычисления цифрового идентификатора ПО |
«исключающее-или» |
Идентификация программы: номер версии программного обеспечения отображается на дисплее при включении твердомера или может быть вызвано через меню программного обеспечения.
Доступ к программному обеспечению закрыт административным паролем, который необходимо ввести с клавиатуры пульта управления при проведении работ по калибровке твердомеров.
Контрольная сумма - случайное число, которое автоматически обновляется после каждого сохранения изменений в характеристики твердомеров при калибровке, является электронным клеймом.
После завершения работ по поверке значение контрольной суммы (электронного клейма) заносится поверителем в руководство по эксплуатации твердомеров и подтверждается оттиском поверительного клейма.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристикиМетрологические характеристики представлены в таблице 2, технические характеристики представлены в таблицах 3 и 4.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение для модификаций твердомера | ||||
ТРТС-01 |
ТРТС-02 |
ТРТС-03 |
ТРТС-10 |
ТРТС-11 | |
1 |
2 |
3 |
4 |
5 |
6 |
Диапазон измерения твердости по методу Бринелля, ед. твердости HB: |
от 4 до 450 НВ |
от 4 до 450 НВ |
от 4 до 450 НВ | ||
Испытательные нагрузки, Н: | |||||
- предварительная |
98,07 |
98,07 |
98,07 |
98,07 | |
- общие по методу Роквелла |
588,4; 980,7; 1471 |
588,4; 980,7; 1471 |
588,4; 980,7; 1471 |
588,4; 980,7; 1471 | |
- общие по методу Бринелля |
612,9; 1226; 1839 |
612,9; 1226; 1839 | |||
Пределы допускаемой погрешности испытательных нагрузок, %: | |||||
- предварительной |
±2 |
±2 |
±2 |
±2 | |
- общих 588,4 Н; 980,7 Н; 1471 Н |
±0,5 |
±0,5 |
±0,5 |
±0,5 | |
- общих 612,9 Н; 1226 Н; 1839 Н |
±1 |
- |
±1 |
- | |
Пределы допускаемой погрешности твердомеров при поверке их эталонными мерами твердости 2-го разряда типа МТР, ед. твердости: | |||||
мера твердости (83±3) HRA |
±1,2 | ||||
мера твердости (90±10) HRB |
±2,0 | ||||
мера твердости (25±5) HRC |
±2,0 | ||||
мера твердости (45±5) HRC |
±1,5 | ||||
мера твердости (65±5) HRC |
±1,0 |
Наименование характеристики |
Значение для модификаций твердомера | ||||
ТРТС-01 |
ТРТС-02 |
ТРТС-03 |
ТРТС-10 |
ТРТС-11 | |
1 |
2 |
3 |
4 |
5 |
6 |
Пределы допускаемой погрешности твердомеров при поверке их эталонными мерами твердости 2-го разряда типа МТБ, %: мера твердости (200±50) НВ мера твердости (400±50) HB мера твердости (100±25) НВ мера твердости (30±20) НВ |
±3 ±3 ±3 ±3 |
±3 ±3 ±3 ±3 |
- |
±3 ±3 ±3 ±3 |
- |
Время плавного приложения основной нагрузки, с |
от 2 до 8 | ||||
Регулируемая выдержка времени под общей нагрузкой в диапазоне, с |
- |
от 1 до 99 | |||
Выдержка времени при измерении твердости пластмасс от начала снятия основной нагрузки до отсчета показаний, с |
- |
15 | |||
Пределы допускаемой погрешности выдержки времени, с |
±1 |
±1 |
Таблица 3 - Диапазоны измерений твердости, величины испытательных нагрузок и виды инденторов по шкалам Роквелла
Шкала твердости |
Нагрузка, Н |
Вид индентора |
Диапазон измерения, НИ |
A |
588,4 |
Алмазный конус |
от 20 до 88 |
B |
980,7 |
Шарик диаметром 1,588 мм |
от 20 до 100 |
C |
1471 |
Алмазный конус |
от 20 до 70 |
E |
980,7 |
Шарик диаметром 3,175 мм |
от 70 до 100 |
D |
980,7 |
Алмазный конус |
от 40 до 77 |
F |
588,4 |
Шарик диаметром 1,588 мм |
от 60 до 100 |
G |
1471 |
Шарик диаметром 1,588 мм |
от 30 до 94 |
H |
588,4 |
Шарик диаметром 3,175 мм |
от 30 до 100 |
K |
1471 |
Шарик диаметром 3,175 мм |
от 40 до 100 |
L |
588,4 |
Шарик диаметром 6,35 мм |
от 20 до 115 |
M |
980,7 |
Шарик диаметром 6,35 мм |
от 20 до 115 |
P |
1471 |
Шарик диаметром 6,35 мм |
от 20 до 100 |
R |
588,4 |
Шарик диаметром 12,7 мм |
от 20 до 115 |
S |
980,7 |
Шарик диаметром 12,7 мм |
от 20 до 100 |
V |
1471 |
Шарик диаметром 12,7 мм |
от 20 до 100 |
Таблица 4 - Технические характеристики
Наименование характеристики |
Значение для модификаций твердомера | ||||
ТРТС-01 |
ТРТС-02 |
ТРТС-03 |
ТРТС-10 |
ТРТС-11 | |
1 |
2 |
3 |
4 |
5 |
6 |
Диапазон регулирования расстояния от вершины испытательного наконечника до рабочей поверхности стола, мм |
от 0 до 200 | ||||
Расстояние от оси испытательного наконечника до передней стенки корпуса твердомеров, мм, не менее |
150 |
Наименование характеристики |
Значение для модификаций твердомера | |||||
ТРТС-01 |
ТРТС-02 |
ТРТС-03 |
ТРТС-10 |
ТРТС-11 | ||
1 |
2 |
3 |
4 |
5 |
6 | |
Отсчетное устройство |
Индикатор часового типа |
Цифровое отсчетное устройство | ||||
Цена деления шкалы отсчетного устройства не более, ед. твердости Роквелла |
0,5 |
0,1 | ||||
Разбраковка на группы твердости: твердость МЕНЬШЕ, НОРМА, БОЛЬШЕ |
Нет |
Имеется | ||||
Математическая обработка результатов измерения: нахождение среднего значения, наибольшего, наименьшего и вариации показаний |
Нет |
Имеется | ||||
Измерение твердости внутренних поверхностей отверстий диаметрами D, мм, не менее, на длине отверстия до L, мм (диаметр D на L) по шкалам Роквелла А, В, С, D, F, G: |
Нет |
диаметр 35 на 25 диаметр 70 на150 |
Нет |
диаметр 35 на 25 диаметр 70 на 150 | ||
по шкалам Роквелла E, H, K, L, M, P, R, S, V: |
диаметр 42 на 25 диаметр 76 на150 |
диаметр 42 на 25 диаметр 76 на 150 | ||||
Используемые инденторы |
Алмазный наконечник НК ГОСТ 9377-81 и шарики диаметрами (1,588±0,003), (3,175±0,004), (6,35±0,010) и (12,7±0,015) мм по ГОСТ 3722-81, твердостью не менее 850 HV | |||||
Способ приложения нагрузки |
Ручной привод |
Электромеханический привод |
Наименование характеристики |
Значение для модификаций твердомера | ||||
ТРТС-01 |
ТРТС-02 |
ТРТС-03 |
ТРТС-10 |
ТРТС-11 | |
1 |
2 |
3 |
4 |
5 |
6 |
Параметры электрической сети:
|
от 207 до 253 от 49 до 51 | ||||
Потребляемая мощность, Вт, не более |
- |
60 |
80 |
80 |
80 |
Габаритные размеры должны быть, мм, не более: длина х ширина х высота |
300х535х630 |
220x535x630 |
220x650x770 |
220x535x655 |
220x650x700 |
Масса, кг, не более: |
80 |
80 |
95 |
80 |
95 |
Полный средний срок службы, лет, не менее |
10 | ||||
Средняя наработка на отказ, ч, не менее |
1000 |
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку, прикрепляемую к корпусу твердомера.
Комплектность средства измеренийКомплект поставки твердомеров приведен в таблице 5.
Таблица 5 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Твердомер ТРТС для измерения твердости по методу Роквелла, в том числе: |
модификация в зависимости от заказа |
1 шт. |
Опора М12 |
- |
4 шт. |
Стол плоский |
- |
1 шт. |
Заглушка |
- |
2 шт. |
Наконечник алмазный |
ГОСТ 9377 |
1 шт. |
Шарики (1,588+0,003) мм |
ГОСТ 3722 |
1 шт. |
Наконечник шариковый 1,588 |
1 шт. | |
Наконечник шариковый 3,175 |
1 шт.* | |
Наконечник шариковый 6,35 |
1 шт.* | |
Наконечник шариковый 12,7 |
1 шт.* | |
Стол призматический малый |
1 шт. | |
Стол призматический |
1 шт. | |
Меры твердости эталонные МТР 2-го разряда |
ГОСТ 9031 |
1 комплект |
Ключ 7811-0021 HCI хим. Окс. прм |
ГОСТ 2839 |
1 шт. |
Отвертка 7810-0308 Гр. 2 хим. Окс с. прм |
ГОСТ 17199 |
1 шт. |
Отвертка 7810-0318 Гр. 2 хим. Окс. прм |
ГОСТ 17199 |
1 шт. |
Футляр |
- |
1 шт. |
Руководство по эксплуатации |
ТР01.00.00.00 РЭ |
1 экз. |
Инструкция оператору *** |
ТР10.00.00 ИО ТР11.00.00 ИО |
1 экз.** |
Паспорт*** |
ТР01.00.00.00 ПС ТР02.00.00.00 ПС ТР03.00.00.00 ПС ТР10.00.00.00 ПС ТР11.00.00.00 ПС |
1 экз. |
Паспорт на алмазный наконечник НК |
- |
1 экз. |
Паспорт на меры твердости эталонные МТР 2-го разряда |
ГОСТ 9031 |
1 экз. |
Примечания: * - Поставляются по специальному заказу; ** - Только для твердомеров ТРТС-10 и ТРТС-11; *** - Обозначение в зависимости от договора поставки. |
ГОСТ 9013-59 Металлы. Метод измерения твердости по Роквеллу
ГОСТ 9012-59 Металлы. Метод измерения твердости по Бриннеля
ГОСТ 24622-91 Пластмассы. Определение твёрдости. Твердость по Роквеллу
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 23677-79 Твердомеры для металлов. Общие технические требования.
ТУ 4273-014-99369822-12 «Твердомеры ТРТС для измерения твердости по методу Роквелла».
ИзготовительОбщество с ограниченной ответственностью «Тестсистемы»
(ООО «Тестсистемы»)
ИНН 3702524018
Адрес: 153027, г. Иваново, ул. Павла Большевикова, д. 25, стр. 5
Телефон: +7 (4932) 590-884; +7 (4932) 590-885
Web-сайт: www.test-systems.ru
E-mail: abel@test-systems.ru
Испытательный центрГосударственный центр испытаний средств измерений Федерального государственного учреждения «Ивановский ЦСМ» (ГЦИСИ ФГУ «Ивановский ЦСМ»)
Адрес: 153000, г. Иваново, ул. Почтовая, д. 31/42
Телефон (факс): +7 (4932) 32-84-85 (+7 (4932) 41-60-79)
E-mail: post@csm.ivanovo.ru
Регистрационный номер в реестре аккредитованных лиц 30072-11
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1274
Лист № 1
Всего листов 3
Регистрационный № 68916-17
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Серверы точного времени Метроном-50М
Назначение средства измеренийСерверы точного времени Метроном-50М (далее - серверы) предназначены для формирования, хранения шкалы времени и передачи в аппаратно-программные комплексы потребителей.
Описание средства измеренийКонструктивно сервер точного времени Метроном-50М выполнен в закрытом металлическом или пластиковом компактном корпусе и имеет крепления для установки на стандартную рейку типа ТН35 (DIN-рейка).
Принцип действия серверов точного времени Метроном-50М основан на приеме шкалы всемирного координированного времени, распространяемой глобальной навигационной спутниковой системой ГЛОНАСС/GPS, формировании и выдаче опорной метки времени -импульса в секунду (сигнал 1PPS), а также информации о времени и дате в протоколе времени сети Ethernet.
Общий вид сервера приведен на рисунке 1. Пломбирование серверов точного времени Метроном-50М не предусмотрено.
А Б
Рисунок 1 - Общий вид сервера (А-металлический корпус, Б-пластиковый)
Программное обеспечениеТаблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Metronom |
Номер версии (идентификационный номер) ПО |
не ниже 4.00 |
Цифровой идентификатор ПО |
- |
Алгоритм вычисления цифрового идентификатор |
- |
ПО не оказывает влияния на метрологические характеристики сервера.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности формирования шкалы времени сигнала 1PPS относительно шкалы времени UTC (SU), мкс |
±10 |
Пределы допускаемой абсолютной погрешности формирования шкалы времени в сетевом протоколе времени на Ethernet-интерфейсе относительно шкалы времени сигнала 1PPS, мс |
±10 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Амплитуда выходного сигнала 1PPS, В, не менее |
2,4 |
Потребляемая мощность, Вт, не более |
8 |
Напряжение питания от сети постоянного тока, В |
от 12 до 36 |
Габаритные размеры (ширинахвысотахглубина), мм, не более:
|
60х127х134 45x127x136 |
Масса, кг, не более |
0,5 |
Рабочие условия эксплуатации:
|
от +15 до +30 до 85 |
наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность средства измеренийТаблица 4 - Комплектность поставки сервера
Наименование |
Обозначение |
Количество |
Сервер точного времени |
Метроном-50М |
1 шт. |
Антенна (по отдельному заказу) |
ГЛОНАСС/GPS |
1 шт. |
Антенный кабель (по отдельному заказу) |
РК50-3-35 |
1 шт. |
Паспорт |
М0050-2016-П |
1 экз. |
Руководство по эксплуатации |
М0050-2016-РЭ |
1 экз. |
Методика поверки |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к серверам точного времени Метроном-50МГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
М0050-15-СИ ТУ Сервер точного времени Метроном-50М. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «Прайм Тайм» (ООО «Прайм Тайм») ИНН 9715265756
Юридический адрес: 127322, г. Москва, ул. Яблочкова, д.21, корп.3 Телефон/факс: (495) 616-10-00
Испытательный центрФедеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации
Адрес: 141006, Московская область, г. Мытищи, ул. Комарова, д. 13
Телефон: (495) 583-99-23; факс: (495) 583-99-48
Аттестат аккредитации ФГБУ «ГНМЦ» Минобороны России по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311314 от 13.10.2015 г.
