Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «03» августа 2020 г. № 1323
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Посты радиационного контроля ПРК-01
Назначение средства измеренийПосты радиационного контроля ПРК-01 (далее - пост) предназначены для измерения мощности амбиентного эквивалента дозы (далее - МАЭД) гамма-излучения при использовании в составе автоматизированных систем контроля радиационной обстановки (далее - АСКРО).
Описание средства измеренийКонструктивно пост состоит из шкафа металлического для контрольно-измерительных приборов и аппаратуры, внутреннего аккумуляторного отделения (металлического бокса), включающего 4 аккумуляторные батареи емкостью по 150 А-ч, обеспечивающих продолжительность автономной работы не менее 72 часов, и набора функционального оборудования, обеспечивающего выполнение постом заявленных функций. Снаружи шкафа установлен дозиметр.
Общий вид поста представлен на рисунке 1.
Работа поста осуществляется следующим образом: дозиметр гамма-излучения ДБГ-С11Д (Госреестр № 42783-11) (далее, кроме разделов «Программное обеспечение» и «Поверка», таблицы 2 - дозиметр) (поз. 2) преобразует энергию ионизирующего излучения в электрические сигналы, которые усиливаются, выравниваются по длительности и амплитуде, пересчитываются в МАЭД и поступают с выходного разъёма дозиметра в программируемый контроллер LP-5231 ICP DAS (далее, кроме описания рисунка 1 и таблицы 2 - контроллер программируемый).
Контроллер программируемый (поз. 5) выполняет следующий набор функций:
-
- принимает сигналы от дозиметра и записывает новое измеренное значение МАЭД гамма-излучения во встроенную энергонезависимую память с периодом один раз в 5 минут, хранит полученную информацию в памяти контроллера в количестве 12 байт за последние 72 часа;
-
- по запросу от центра сбора данных (далее - ЦСД) производит передачу измеренного значения МАЭД гамма-излучения;
-
- формирует сигналы: превышения пороговых или аварийных уставок при превышении уровня радиационного фона; неработоспособности дозиметра при отказе дозиметра или потери связи с дозиметром; в случае несанкционированного открытия двери поста; отсутствия электропитания поста; инициирует процесс передачи этих данных постом в ЦСД.

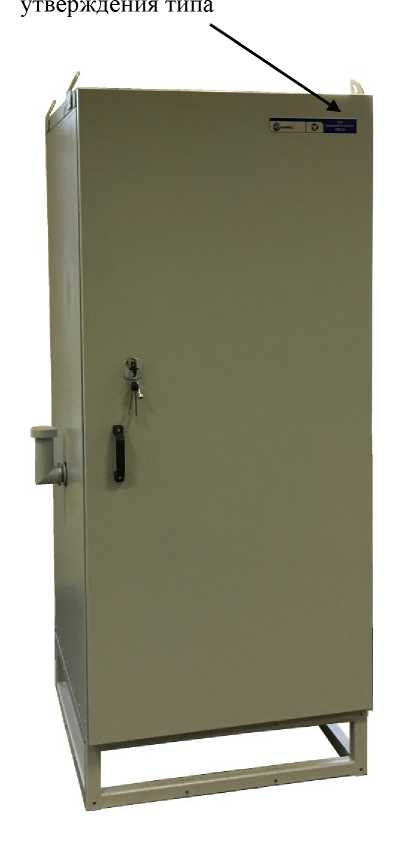

Рисунок 1 - Общий вид поста. Место нанесения знака утверждения типа.

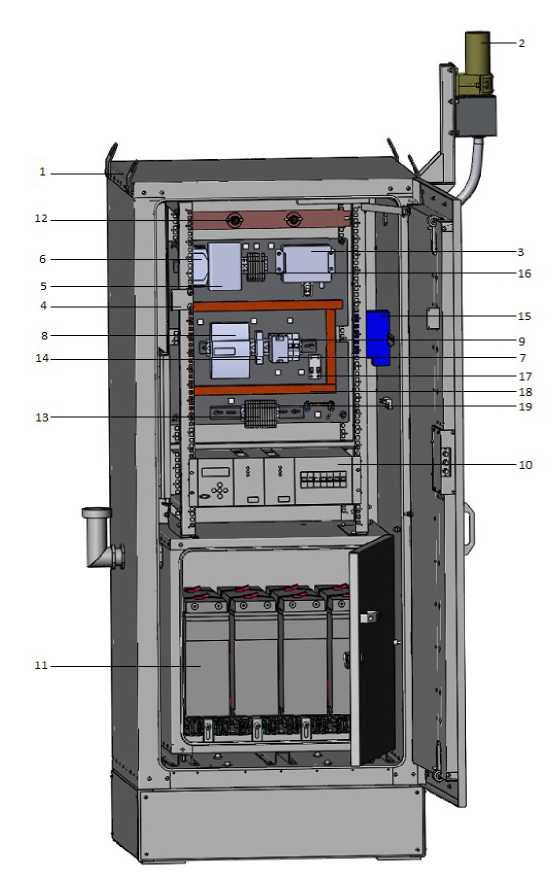

1 - Шкаф; 2 - Дозиметр; 3 - Радиомодем Viper SC+ 100 CalAmp; 4 - Извещатель охранный ИО 102-2; 5 - Контроллер программируемый LP-5231 ICP DAS; 6 - контроллер программируемый ICP CON M-7055 ICP DAS; 7 - Преобразователь DC/DC TLC-060-112 DC;
-
8 - Счетчик электрической энергии статический однофазный «Меркурий 206 PRNO»;
-
9 - Автоматический выключатель ВА47-29 IEK 16А; 10 - ИБП; 11 - Аккумуляторная батарея; 12 - Грозоразрядник с панелью крепления PGR-2; 13 - Колодка клеммная 2004-1401; 14 - Термостат TER-3F AC/DC 24-240 V; 15 - PTC - конвекционный калорифер SYCR100WU1C; 16 - Колодка клеммная 2004-1401; 17 - Варистор; 18 - Кабель-канал; 19 - Шина N «ноль»
Место нанесения знака
Программное обеспечение (ПО) поста состоит из:
- ПО дозиметра;
- встроенного ПО «ЛАЭС ПРК» в виде программного кода, записанного в постоянном запоминающем устройстве (ПЗУ) контроллера программируемого, предназначенного для управления работой поста;
- технологического ПО «Test_PRK», устанавливаемого на ПЭВМ, позволяющего считывать текущую измерительную информацию и информацию о состоянии поста.
Метрологически значимой частью ПО является ПО дозиметра. Идентификационные данные и уровень защиты ПО дозиметра приведены в описании типа на дозиметр гамма-излучения ДБГ-С11Д.
Встроенное ПО «ЛАЭС ПРК» и технологическая программа «Test_PRK» в измерениях не участвуют и на метрологические характеристики средства измерения не влияют.
Метрологические и технические характеристикиТаблица 1 - Метрологические и технические характеристики устройства
|
Наименование характеристики, единица измерений |
Значение |
|
Диапазон измерений мощности амбиентного эквивалента дозы гамма-излучения, Зв^ч-1 |
от 1,0-10-7 до 1,0 |
|
Пределы допускаемой основной относительной погрешности измерений мощности амбиентного эквивалента дозы гамма-излучения, % |
±20 |
|
Диапазон энергий регистрируемого гамма-излучения, МэВ |
от 0,05 до 3,00 |
|
Энергетическая зависимость чувствительности относительно нуклида цезий-137 (662 кэВ), %, не более |
±25 |
|
Пределы допускаемой дополнительной относительной погрешности измерений мощности амбиентного эквивалента дозы гамма-излучения при отклонении температуры окружающего воздуха от нормальных до предельных значений, % |
±10 |
|
Потребляемая мощность от источника переменного тока, Вт, не более |
1100 |
|
Параметры электропитания от сети переменного тока:
|
220 +22 50±3 |
|
Ток потребления при питании от однофазной сети переменного тока, А, не более |
5 |
|
Потребляемая мощность от источника постоянного тока (в автономном режиме), Вт, не более |
110 |
|
Питание от источника постоянного тока (в автономном режиме) напряжением, В |
24±3 |
|
Ток потребления при питании от источника постоянного тока (в автономном режиме), А, не более |
4,1 |
|
Сопротивление изоляции при нормальных условиях, МОм, не менее |
20 |
|
Режим работы |
Непрерывный |
|
Габаритные размеры, мм, не более: |
1183x855x2328 |
|
Масса блока, кг, не более |
580 |
|
Условия эксплуатации: - нормальные: температура окружающей среды, оС относительная влажность, % атмосферное давление, кПа |
20±5 от 30 до 80 86,0 до 106,7 |
Продолжение таблицы 1
|
Наименование характеристики, единица измерений |
Значение |
|
- рабочие: температура окружающей среды, оС относительная влажность при температуре плюс 35 оС, % |
от -50 до +50 до 95 |
|
Нестабильность показаний за 24 ч, %, не более |
±10 |
|
Время установления рабочего режима, мин, не более |
5 |
|
Время восстановления, ч, не более |
2 |
|
Средняя наработка на отказ, ч, не менее |
20 000 |
|
Средний срок службы, лет, не менее |
10 |
наносится на информационную табличку на двери поста фотохимическим способом и на титульные листы руководства по эксплуатации АБЛК.468369.404 РЭ и паспорта АБЛК.468369.404 ПС - типографским способом.
Комплектность средства измеренийТаблица 2 - Комплектность поста
|
Наименование |
Обозначение |
Количество |
|
Пост радиационного контроля ПРК-01 в составе: |
АБЛК.468369.404 |
1 |
|
Батарея аккумуляторная TPL121500A, «CSB Battery» |
- |
4 |
|
Грозоразрядник GR1, «Радиал» |
- |
1 |
|
Извещатель охранный ИО 102-2 ПГС2.409.000ТУ |
- |
1 |
|
Источник бесперебойного питания ИБЭП-220/24В-24A-2/2(360)-3U, ТУ 6659-003-14769626-2014 |
- |
1 |
|
Контроллер программируемый ICP CON M-7055 ICP DAS |
- |
1 |
|
Контроллер программируемый LP-5231 ICP DAS |
- |
1 |
|
Преобразователь DC/DC TCL-060-112 DC, «Traco Electronic AG» |
- |
1 |
|
Радиомодем Viper SC+ 100 CalAmp |
- |
1 |
|
Счетчик электрической энергии статический однофазный «Меркурий 206 PRNO» АВЛГ.411152.032 ТУ |
- |
1 |
|
PTC - конвекционный калорифер NSYCR100WU1C, «Schneider Electric» |
- |
1 |
|
Термостат TER-3F AC/DC 24-240 V ETI, «Elektroelement d.d.» |
- |
1 |
|
Обогреватель ОША-Р-10 1000 Вт ТУ 3443-001-38334353-2014 |
- |
1 |
П Продолжение таблицы 2
|
Наименование |
Обозначение |
Количество |
|
Шкаф металлический для контрольно-измерительных приборов и аппаратуры ШУО 1700х800х800 ГК «Сфера» |
- |
1 |
|
Выключатель автоматический IEK ВА47-29 C16/2 ТУ 2000 АГИЕ.641.235.003 |
- |
1 |
|
Дозиметр гамма-излучения ДБГ-С11Д ТУ 4362-090-31867313-2014 |
ФВКМ.412113.042-01 |
1 |
|
Антенна направленная Y5 VHF(M), «Радиал» |
- |
1 |
|
Комплект монтажных частей согласно ведомости АБЛК.468369.404 ВЧ |
- |
1 компл. |
|
Комплект ЗИП согласно ведомости АБЛК.468369.404 ЗИ |
- |
1 компл. |
|
Ведомость эксплуатационных документов |
АБЛК.468369.404 ВЭ |
1 |
|
Комплект эксплуатационных документов согласно ведомости АБЛК.468369.404 ВЭ |
1 компл. | |
|
Примечания
| ||
осуществляется в соответствии с разделом 4 «Методика поверки» документа АБЛК.468369.404 РЭ «Пост радиационного контроля ПРК-01. Руководство по эксплуатации», утвержденным АО «СНИИП» 30 октября 2017 г.
Перечень основного поверочного оборудования приведен в описании типа на дозиметр гамма-излучения ДБГ-С11Д.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к постам радиационного контроля ПРК-01ГОСТ 27451-87 Средства измерения ионизирующих излучений. Общие технические условия.
ГОСТ 8.070-2014 Государственная поверочная схема для средств измерений поглощенной дозы и мощности поглощенной дозы, эквивалента дозы и мощности эквивалента дозы фотонного и электронного излучений.
АБЛК. 468369.404 ТУ. Пост радиационного контроля ПРК-01.Технические условия.
ИзготовительАкционерное общество «Специализированный научно-исследовательский институт приборостроения» (АО «СНИИП»)
ИНН 7734592593
Адрес: 123060, г. Москва, ул. Расплетина, д. 5, стр. 1
Телефон: +7 (499) 198-97-64, +7 (499) 968-60-60
Факс: +7 (499) 943-00-63
E-mail: info@sniip.ru
Web-сайт: www.sniip.ru
Испытательный центрАкционерное общество «Специализированный научно-исследовательский институт приборостроения» (АО «СНИИП»)
Адрес: 123060, г. Москва, ул. Расплетина, д. 5, стр. 1
Телефон: +7 (499) 968-60-60
Факс: +7 (499) 943-00-63
E-mail: info@sniip.ru
Web-сайт: www.sniip.ru
Аттестат аккредитации АО «СНИИП» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311815 от 11.08.16 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
М.п.
«03» августа2020 г.
