Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» марта 2024 г. № 832

Лист № 1 Регистрационный № 57945-14 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Регистраторы технологические КС-1Е, КС-2Е

Регистраторы технологические KC-1E, КС-2Е (далее по тексту - KC-1E, КС-2Е или приборы) предназначены для измерения, регистрации, контроля и регулирования температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления с номинальной статической характеристикой преобразования (НСХ) по ГОСТ 6651-2009 или преобразователей термоэлектрических с НСХ по ГОСТ Р 8.585-2001), а также других неэлектрических величин, преобразованных в электрические сигналы силы и напряжения постоянного тока (по ГОСТ 26.011-80) или активное сопротивление.

Принцип действия KC-1E, КС-2Е основан на измерении и аналого-цифровом преобразовании параметров измеряемых электрических сигналов и передачу их в микропроцессорный модуль, который обеспечивает управление всеми схемами прибора и осуществляет связь с персональным компьютером через последовательный интерфейс. На цветном мониторе KC-1E, КС-2Е и на экране монитора компьютера отображаются результаты измерений в цифровом и графическом видах, а также сведения о режиме работы KC-1E, КС-2Е. В зависимости от значения измеренного сигнала прибор может осуществлять регулирование значения физической величины за счет управления различными исполнительными устройствами.

KC-1E, КС-2Е являются микропроцессорными, аналого-цифровыми показывающими и регистрирующими измерительными приборами, которые конфигурируются по типу входного сигнала, диапазонам измеряемой величины и типу шкалы с помощью клавиатуры, по последовательному интерфейсу RS-485 или с USB Flash card (далее - USB-карта) с сохранением параметров конфигурации при отключении KC-1E, КС-2Е от сети питания.

KC-1E, КС-2Е могут иметь один или три канала измерения и записи различных физических величин. Одноканальные KC-1E, КС-2Е оснащены одним аналоговым входом (АЦП) измерения и записи различных физических величин, одним каналом токового выхода (ПВИ) и четырьмя реле сигнализации. Трехканальные KC-1E, КС-2Е оснащены соответственно тремя аналоговыми входами (АЦП), тремя каналами токовых выходов (ПВИ) и двенадцатью реле сигнализации. Все каналы ввода-вывода имеют гальваническую развязку относительно корпуса и между собой.

Измерительные каналы KC-1E, КС-2Е предназначены для работы с унифицированными входными электрическими сигналами в виде постоянного тока 0...5, 0.. .20 или 4.20 мА, с термопреобразователями сопротивления (ТС) и преобразователями термоэлектрическими (ТП), а также для измерения напряжения постоянного тока до 0.100 мВ, 0.75 мВ и 0.10 В (диапазон 0.10 В реализуется только при наличии внешних делителей) и сопротивления постоянного тока до 320 Ом.

Приборы выпускаются в двух основных модификациях: КС-1Е и КС-2Е, различающихся по конструктивному исполнению. Модификации КС-1Е, КС-2Е имеют исполнения: общепромышленное (КС-1Е, КС-2Е), повышенной надежности для эксплуатации на объектах АС и ОЯТЦ (КС-1ЕА, КС-2ЕА), взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» (КС-1ЕЕх, КС-2ЕЕх).

Фотографии общего вида регистраторов технологических представлены на рисунках 1 и 2.

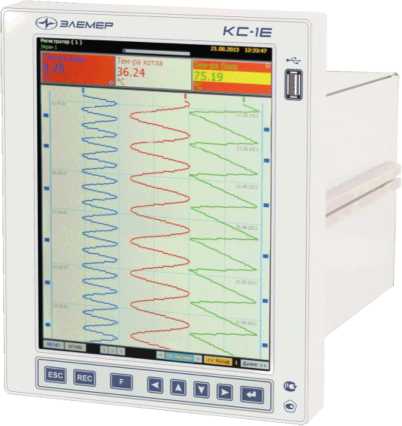

Рис.1 КС-1Е

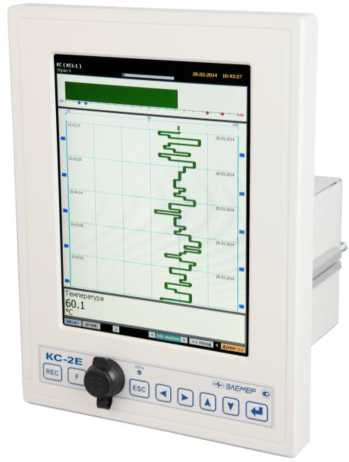

Рис.2 КС-2Е

В КС-1Е, КС-2Е предусмотрено внутреннее и внешнее программное обеспечение (ПО).

Внутреннее ПО состоит только из встроенной в КС-1Е, КС-2Е метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.

Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «А» по МИ 3286-2010. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.

Внешнее ПО, предназначенное для взаимодействия КС-1Е, КС-2Е с компьютером, не оказывает влияния на метрологические характеристики КС-1Е, КС-2Е. Внешнее ПО служит для конфигурирования и получения данных измерений в процессе эксплуатации КС-1Е, КС-2Е. Конфигурирование включает разрешение программирования уставок, установку типа первичного преобразователя, установку нижнего и верхнего пределов диапазона преобразования входного и выходного унифицированного сигнала, возможность установки функции извлечения квадратного корня, установку количества измерений для усреднения, задание сетевого адреса и установку пароля. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии КС-1Е, КС-2Е и возникающих в процессе его работы ошибках и способах их устранения.

Идентификационные данные программного обеспечения приведены в таблице 1:

Таблица 1

Основные метрологические характеристики с учетом конфигураций КС-1Е, КС-2Е соответствуют указанным в таблице 2.

Таблица 2 - Основные метрологические характеристики КС-1Е, КС-2Е

⁽*⁾   Одна единица последнего разряда, выраженная в процентах от диапазона измерений.

⁽**⁾ За исключением поддиапазона (-50:200) °С.

⁽***⁾ По отдельному заказу.

вызванной изменением температуры их свободных концов:

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха на 10 °С от нормальной плюс 20±5 °С, %:

Потребляемая мощность, В^А, не более:

Пределы допускаемой основной погрешности срабатывания сигнализации, %:

Пределы допускаемой основной погрешности ПВИ:                     ±(k| yo|+0,2) %,

где: Y0 - предел основной приведенной погрешности из таблицы 2;

k - коэффициент, равный отношению диапазона измерений к диапазону преобразования ПВИ, при сопротивлении нагрузки Rн = 2 кОм для выхода 0:5 мА и Rн = 0,4 кОм для выходов 0:20 мА, 4:20 мА.

Питание KC-1E, КС-2Е осуществляется:

• - от сети переменного тока с частотой, Гц:

и напряжением, В:                                              от 130 до 249

при номинальном напряжении, В:

• - от резервного источника питания, В:

Габаритные размеры и масса соответствуют приведенным в таблице 3.

Знак утверждения типа наносится на переднюю панель приборов термотрансферным способом, а также на руководство по эксплуатации НКГЖ.411124.008РЭ и паспорта НКГЖ.411124.008ПС, НКГЖ.411124.008-01ПС - типографским способом.

Комплектность КС-1Е, КС-2Е приведена в таблице 4.

Таблица 4 - Комплектность

содержатся в руководстве по эксплуатации НКГЖ.411124.008РЭ.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

ГОСТ Р 8.585-2001 ГСИ. Преобразователи термоэлектрические. Номинальные статические характеристики преобразования;

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные;

ТУ 4226-123-13282997-2014 Регистраторы технологические КС-1Е, КС-2Е. Технические условия;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)

ИНН 5044003551 Юридический адрес: 124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр. 1

Адреса мест осуществления деятельности: 124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр. 1;

124489. г. Москва, г. Зеленоград, пр-д 4807-й, д. 2 Телефон: +7 (495) 988-48-55

Web-сайт: www.elemer.ru

E-mail: elemer@elemer.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77 / 437-56-66

E-mail: office@vniims.ru, www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» марта 2024 г. № 832

Лист № 1 Регистрационный № 27728-09 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи температуры и влажности измерительные РОСА-10

Преобразователи температуры и влажности измерительные РОСА-10 (далее -преобразователи РОСА-10) предназначены для измерения температуры, относительной влажности, температуры точки росы, абсолютной влажности и влагосодержания газообразных, в том числе агрессивных сред и непрерывного преобразования их значений в унифицированный электрический выходной сигнал постоянного тока.

Преобразователи РОСА-10 представляют собой многофункциональные микропроцессорные, переконфигурируемые потребителем приборы.

Преобразователи РОСА-10 состоят из емкостного чувствительного элемента влажности, термометра сопротивления, защитного фильтра, корпуса и электронного устройства.

Принцип действия преобразователей РОСА-10 основан на прямой зависимости между емкостью полимерного чувствительного элемента влажности и относительной влажностью окружающей среды, с последующим преобразованием электрической емкости чувствительного элемента в электрический сигнал постоянного тока с компенсацией температурной зависимости.

В преобразователях РОСА-10 осуществляется пересчет измеренных значений температуры и относительной влажности в значение абсолютной влажности, температуры точки росы и объемного влагосодержания и преобразование их в унифицированный выходной сигнал постоянного тока.

Для измерения влагосодержания в преобразователях РОСА-10/М0, РОСА-10/М1, РОСА-10/М2 предусмотрен входной канал 4-20 мА, предназначенный для подключения внешнего преобразователя давления.

Значение давления, используемое при расчете влагосодержания преобразователями РОСА-10/М3, РОСА-10/М4, фиксировано и равно 100 кПа и может быть изменено с помощью программы конфигурирования.

Значения абсолютной влажности, влагосодержания и температуры точки росы получаются путем расчета из измеренных значений относительной влажности, температуры и давления.

Чувствительный элемент температуры выполнен из платины с НСХ Pt500.

Чувствительные элементы влажности и температуры установлены на конце цилиндрического зонда и закрыты металлическим колпачком, обеспечивающим защиту их от механических повреждений и свободный доступ анализируемой среды.

Преобразователи РОСА-10 выпускаются в пяти модификациях - РОСА-10/М0, РОСА-10/М1, РОСА-10/М2, РОСА-10/М3, РОСА-10/М4.

Преобразователи РОСА-10:

- по числу входных каналов являются - трехканальными;

- по числу выходных каналов являются - двухканальными;

- имеют различные варианты конструктивного исполнения: как без индикации текущих значений измеряемых величин (РОСА-10/М0, РОСА-10/М1, РОСА-10/М2, РОСА-10/М3, РОСА-10/М4), так и с их индикацией (РОСА-10/М1И, РОСА-10/М2И, РОСА-10/М3И, РОСА-10/М4И); варианты монтажа канального (РОСА-10/М0, РОСА-10/М1, РОСА-10/М3) и монтажа настенного (РОСА-10/М2, РОСА-10/М4).

Преобразователи РОСА-10 могут подключаться к компьютеру посредством интерфейса RS-232 для калибровки и конфигурирования. Конфигурирование преобразователей РОСА-10 включает:

- выбор измеряемой величины для каждого выходного канала;

- задание диапазонов преобразования;

- выбор вида зависимости выходного сигнала от входного (возрастающей с выходными унифицированными сигналами 4-20 мА или убывающей с выходными унифицированными сигналами 20-4 мА);

- задание значения давления для расчета объемного влагосодержания (для преобразователей РОСА-10/М3, РОСА-10/М4);

- установку числа усреднений (времени демпфирования).

В преобразователях РОСА-10 предусмотрена защита от обратной полярности питающего напряжения.

Преобразователи РОСА-10 имеют исполнения:

- общепромышленное коррозионно-стойкое с шифром РОСА-10;

- взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» с добавлением в их шифре индекса «Ех»;

- тропическое с добавлением в их шифре индекса «Т»;

- повышенной надежности для эксплуатации на объектах АЭС с добавлением в их шифре индекса «А»;

- морское и речное исполнения для эксплуатации в машинном и других закрытых помещениях судов, плавучих буровых установок и морских стационарных платформ с добавлением в их шифре индекса «ОМ».

Преобразователи РОСА-10 выпускаются также в сочетании перечисленных видов исполнений.

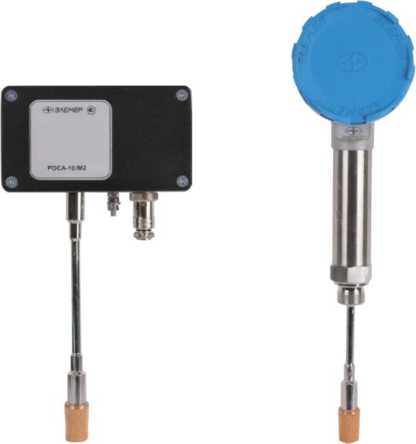

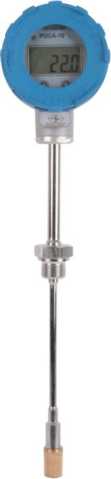

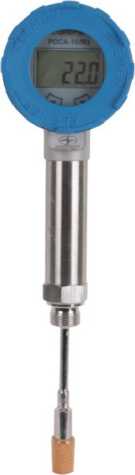

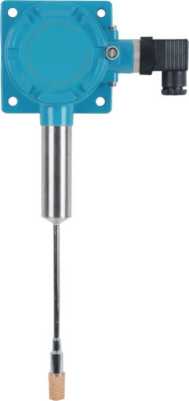

Фотографии общего вида преобразователей РОСА-10 с индикацией представлены на рисунке 1, без индикации на рисунке 2.

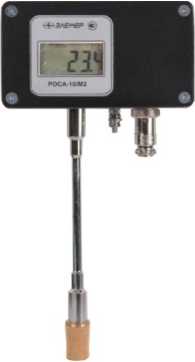

РОСА-10/М2И

Рис. 1

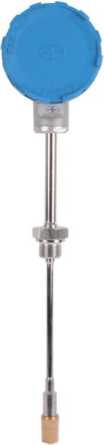

РОСА-10/М2 РОСА-10/М3

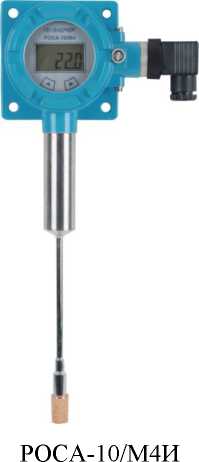

РОСА-10/М4

Рис. 2

Основные метрологические характеристики преобразователей РОСА-10 соответствуют указанным в таблице1.

Таблица 1 - Основные метрологические характеристики преобразователей РОСА-10

Дополнительная погрешность преобразователей РОСА-10, вызванная изменением температуры окружающего воздуха от нормальной (20 ± 5) °С до любой температуры в пределах рабочих температур на каждые 10 °С изменения температуры, не превышает 0,5 предела допускаемой основной погрешности.

Напряжение питания, В: (24 '⁰''⁴⁸) или (36    ).

Потребляемая мощность, В-А, не превышает:

• - 1,4 для преобразователей с напряжением питания 24 В,

• - 2,0 для преобразователей с напряжением питания 36 В. Габаритные размеры, мм, не более:

  корпуса преобразователей РОСА-10/М0:	0 73,5 х 104;
  корпуса преобразователей РОСА-10/М1:	0 80,0	х 100;
  корпуса преобразователей РОСА-10/М3:	0 80,0 х 98;
  корпуса преобразователей РОСА-10/М2:	длина	117,
  	ширина	81,
  	высота	51;
  корпуса преобразователей РОСА-10/М4:	длина	100,
  	ширина	62,
  	высота	100,5;

первичного преобразователя:

0 12 (0 16 - диаметр защитного колпачка), длина монтажной части 80.. .1000.

Масса преобразователей РОСА-10, кг, не более:

при длине монтажной части 80 мм                  0,4;

при длине монтажной части 1000 мм                 1,0.

Средняя наработка на отказ

(в зависимости от исполнения приборов), ч, не менее: Средний срок службы, лет, не менее:

Рабочие условия эксплуатации:

(кроме преобразователей, выполненных во взрывозащищенном исполнении); от минус 25 до плюс 70 (для преобразователей, выполненных во взрывозащищенном исполнении). Маркировка взрывозащиты   |Ёх| 0ExiaIICT6 X.

Знак утверждения типа наносится на табличку, расположенную на верхней поверхности корпуса преобразователей температуры и влажности измерительных РОСА-10 фотоспособом, на руководства по эксплуатации НКГЖ.414614.001РЭ, НКГЖ.414614.003РЭ и паспорта НКГЖ.414614.001ПС, НКГЖ.414614.003ПС - типографским способом.

Комплектность приведена в таблице 2.

Таблица 2 - Комплект поставки преобразователей РОСА-10

содержатся в руководствах по эксплуатации НКГЖ.414614.001РЭ, НКГЖ.414614.003РЭ.

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 8.547-86. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений относительной влажности газов;

ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры;

ТУ 4215-055-13282997-04. Преобразователи температуры и влажности измерительные РОСА-10. Технические условия.

Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)

ИНН 5044003551

Юридический адрес: 124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр. 1

Адреса мест осуществления деятельности:

124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр. 1;

124489. г. Москва, г. Зеленоград, пр-д 4807-й, д. 2

Телефон: +7 (495) 988-48-55

Web-сайт: www.elemer.ru

E-mail: elemer@elemer.ru

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ») Адрес: 141570, Московская обл., Солнечногорский р-н, гп. Менделеево тел./факс: (495) 744-81-12

Е-mail: office@vniiftri.

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» марта 2024 г. № 832

Лист № 1 Регистрационный № 57946-14 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Регистраторы технологические КП-1Е, КП-140Е

Регистраторы технологические КП-1Е, КП-140Е (далее по тексту - КП-1Е, КП-140Е или приборы) предназначены для измерения, регистрации, контроля и регулирования температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления с номинальной статической характеристикой преобразования (НСХ) по ГОСТ 6651-2009 или преобразователей термоэлектрических с НСХ по ГОСТ Р 8.585-2001), а также других неэлектрических величин, преобразованных в электрические сигналы силы и напряжения постоянного тока (по ГОСТ 26.011-80) или активное сопротивление.

Принцип действия КП-1Е, КП-140Е основан на измерении и аналого-цифровом преобразовании параметров измеряемых электрических сигналов и передачу их в микропроцессорный модуль, который обеспечивает управление всеми схемами прибора и осуществляет связь с персональным компьютером через последовательный интерфейс. На табло КП-1Е, КП-140Е и на экране монитора компьютера отображаются результаты измерений в цифровом виде, а также сведения о режиме работы КП-1Е, КП-140Е. В зависимости от значения измеренного сигнала прибор может осуществлять регулирование значения физической величины за счет управления различными исполнительными устройствами.

КП-1Е, КП-140Е являются микропроцессорными переконфигурируемыми (потребителем) приборами с индикацией текущих значений преобразуемых величин и предназначены для функционирования как в автономном режиме, так и совместно с другими приборами, объединенными в локальную компьютерную сеть. Просмотр и изменение параметров конфигурации КП-1Е, КП-140Е производится как с кнопочной клавиатуры, так и с помощью внешнего программного обеспечения (ПО). Связь прибора с компьютером осуществляется по интерфейсу RS-485 с использованием протокола обмена MODBUS RTU, по интерфейсу USB.

КП-1Е,  КП-140Е обеспечивают формирование архива, содержащего массив

измеренных значений, состояний реле, даты и времени записи. Копирование созданного архива происходит автоматически при установке в КП-1Е, КП-140Е USB-флэш карты. Обработка скопированного архива данных производится на компьютер с помощью ПО (Data View Stud^).

В состав КП-1Е, КП-140Е входят встроенные источники напряжения (24 В или 36 В), предназначенные для питания первичных преобразователей с выходным унифицированным сигналом постоянного тока.

В состав КП-1Е, КП-140Е входят преобразователи встроенные измерительные (ПВИ), преобразующие измеряемую величину в унифицированные выходные сигналы и напряжения.

Приборы выпускаются в двух основных модификациях: КП-1Е и КП-140Е, различающихся по конструктивному исполнению. Модификации КП-1Е, КП-140Е имеют исполнения: общепромышленное (КП-1Е, КП-140Е), повышенной надежности для эксплуатации на объектах АС и ОЯТЦ (КП-1ЕА, КП-140ЕА).

Фотографии общего вида регистраторов технологических представлены на рисунках 1 и 2.

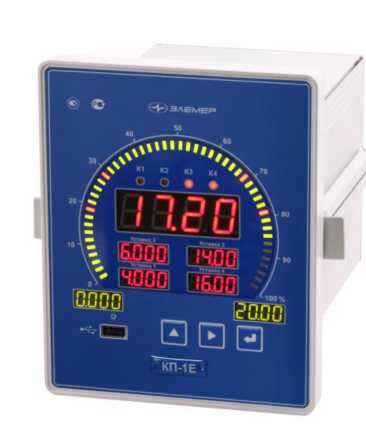

Рис.1 КП-1Е

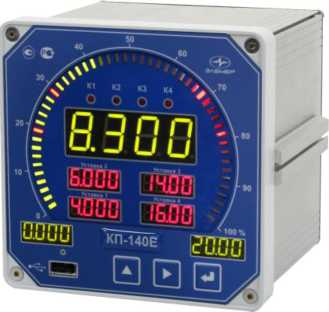

Рис.2 КП-140Е

В КП-1Е, КП-140Е предусмотрено внутреннее и внешнее программное обеспечение (ПО).

Внутреннее ПО состоит только из встроенной в КП-1Е, КП-140Е метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.

Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «А» по МИ 3286-2010. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.

Внешнее ПО, предназначенное для взаимодействия КП-1Е, КП-140Е с компьютером, не оказывает влияния на метрологические характеристики КП-1Е, КП-140Е. Внешнее ПО служит для конфигурирования, получения данных измерений и архивных данных в процессе эксплуатации КП-1Е, КП-140Е. Конфигурирование включает установку типа сигнала, установку параметров светодиодных и шкального индикаторов, даты и времени. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии КП-1Е, КП-140Е и возникающих в процессе его работы ошибках и способах их устранения.

Идентификационные данные программного обеспечения приведены в таблице 1:

Таблица 1

Основные метрологические характеристики с учетом конфигураций КП-1Е, КП-140Е соответствуют указанным в таблице 2.

Таблица 2 - Основные метрологические характеристики КП-1Е, КП-140Е

Пределы допускаемой дополнительной погрешности приборов для конфигурации с ТП,

вызванной изменением температуры их свободных концов:

Пределы допускаемой дополнительной погрешности, вызванной изменением

температуры окружающего воздуха на 10 °С от нормальной плюс 20±5 °С, %:

Потребляемая мощность при напряжении 220 В, В^А, не более:

Пределы допускаемой основной погрешности срабатывания сигнализации, %:

Пределы допускаемой основной погрешности ПВИ, %:                      ±(kl у| + 0,2),

где: у - предел основной приведенной погрешности по таблице 2,

Габаритные размеры, мм, не более: передняя панель (для КП-1Е)              160x200;

передняя панель (для КП- 140Е)             144x144;

монтажная глубина                           170;

корпус                                   136x136

Масса, кг, не более:                                            1,8 (КП-1Е); 1,5 (КП-140Е)

Средняя наработка на отказ

(в зависимости от исполнения приборов), ч, не менее:                       30000 (60000)

Средний срок службы

(в зависимости от исполнения приборов), лет, не менее:                           10 (15)

Рабочие условия эксплуатации:

• - диапазон рабочих температур окружающего воздуха

(в зависимости от исполнения приборов),°С:                     от минус 25 до плюс 50,

от минус 10 до плюс 50;

• - атмосферное давление, кПа                                              84.106,7;

• - относительная влажность при температуре 30 °С и ниже, %, не более                 95

Знак утверждения типа наносится на переднюю панель приборов термотрансферным способом, а также на руководство по эксплуатации НКГЖ.411124.007РЭ и паспорт НКГЖ.411124.007ПС - типографским способом.

Комплектность КП-1Е, КП-140Е приведена в таблице 3.

Таблица 3 - Комплектность

Сведения о методиках (методах) измерений содержатся в руководстве по эксплуатации НКГЖ.411124.007РЭ.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 26.011-80. Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные;

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

ГОСТ Р 8.585-2001 ГСИ. Преобразователи термоэлектрические. Номинальные статические характеристики преобразования;

ТУ 4226-116-13282997-2013 Регистраторы технологические КП-1Е,  КП-140Е.

Технические условия;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Общество с ограниченной ответственностью Научно-производственное предприятие

«ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)

ИНН 5044003551

Юридический адрес: 124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр. 1

Адреса мест осуществления деятельности:

124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр. 1;

124489. г. Москва, г. Зеленоград, пр-д 4807-й, д. 2

Телефон: +7 (495) 988-48-55

Web-сайт: www.elemer.ru

E-mail: elemer@elemer.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77 / 437-56-66;

E-mail: office@vniims.ru, www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» марта 2024 г. № 832

Лист № 1 Регистрационный № 75073-19 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Калибраторы температуры «ЭЛЕМЕР-КТ-900К», «ЭЛЕМЕР-КТ-1100К»

Калибраторы температуры «ЭЛЕМЕР-КТ-900К», «ЭЛЕМЕР-КТ-1100К» (далее по тексту - калибраторы) предназначены для воспроизведений и поддержания заданной температуры с возможностью автоматической реализации заданной последовательности температур, а также для измерений электрических сигналов силы и напряжения постоянного тока, сопротивления постоянному току, измерений сигналов термопреобразователей сопротивления                                                                    (ТС)

по ГОСТ 6651-2009, измерений сигналов эталонных ТС по ГОСТ Р 51233-98, преобразователей термоэлектрических (ТП) по ГОСТ Р 8.585-2001, эталонных ТП по ГОСТ Р 52314-2005, преобразователей с унифицированными выходными сигналами по ГОСТ 26.011-80 и термопреобразователей, использующих HART-протокол для обмена информацией и преобразования измеренных значений электрических сигналов в значения температуры по номинальным статическим характеристикам (НСХ) и индивидуальным статическим характеристикам (ИСХ).

Принцип работы калибраторов основан на воспроизведении и поддержании температуры в термостатирующем блоке и блоке сравнения. Температура контролируется встроенными термопреобразователями.

Конструктивно калибраторы выполнены в виде моноблоков. Их основными функциональными частями являются одноплатный компьютер с сенсорным экраном, термостатирующий блок сравнения, прецизионный измеритель-регулятор температуры, модуль измерений эталонный (далее по тексту - МИЭ) и 4-х канальные модули измерений вышеуказанных электрических сигналов и цифровых сигналов HART-протокола (далее по тексту - ИМКТ).

Сенсорный экран предназначен для отображения измеренных значений температуры, выходных сигналов поверяемых датчиков температуры, служебной системной информации, для настройки самого калибратора, а также для проведения поверки термопреобразователей и подстройки подключенных к калибратору термопреобразователей с унифицированным выходным сигналом (для модификации с ИМКТ).

Термостатирующий блок состоит из керамической трубы с нагревателями и блока сравнения, который вставляется в трубу. Блок сравнения имеет форму цилиндра, выполненного из никеля, и защищен сверху и снизу охранными блоками. Верхний блок закрыт экранами с отверстиями разного диаметра. Керамическая труба окружена теплоизоляционным материалом и пассивными металлическими тепловыми экранами, предназначенными для уменьшения температурных градиентов. Для увеличения скорости остывания в нижней части блока расположен вентилятор, включаемый программно при переходе на более низкую температуру.

Измеритель-регулятор температуры прецизионный, обеспечивающий задание и поддержание температуры, является микропроцессорным прибором с возможностью перепрограммирования. Он имеет три независимых канала регулирования, каждый со своим термопреобразователем (с НСХ типа «N») и нагревателем.

Модуль измерений эталонный МИЭ имеет один канал, предназначенный для измерений электрических сигналов эталонных термопреобразователей и преобразования измеренных значений сигналов в значения температуры по НСХ и ИСХ.

Измерительный модуль ИМКТ с поддержкой HART-протокола имеет четыре гальванически связанных канала, конфигурируемых на измерение силы, напряжения постоянного тока или активного сопротивления постоянному току.

Калибраторы имеют две модели «ЭЛЕМЕР-КТ-900К», «ЭЛЕМЕР-КТ-1100К» отличающиеся друг от друга диапазоном воспроизводимых температур и имеют два вида исполнения корпусов: для вертикального размещения поверяемых (калибруемых) термопреобразователей и для горизонтального.

Калибраторы изготавливаются в модификациях:    «ЭЛЕМЕР-КТ-900К»,

«ЭЛЕМЕР-КТ-1100К» - без ИМКТ; «ЭЛЕМЕР-КТ-900КИ», «ЭЛЕМЕР-КТ-1100КИ» - с ИМКТ.

Пломбировка корпуса калибраторов не предусмотрена.

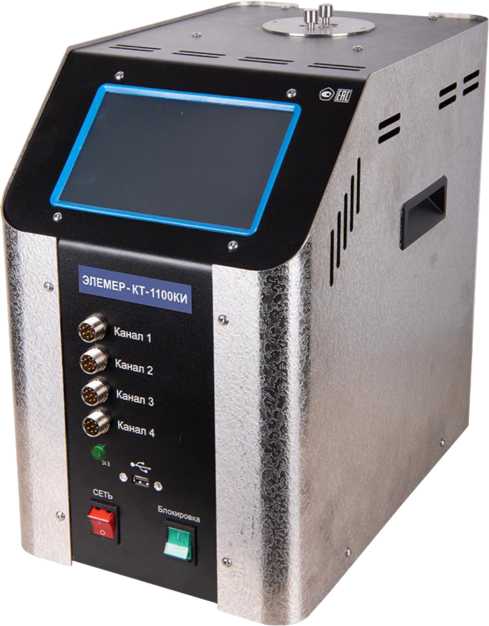

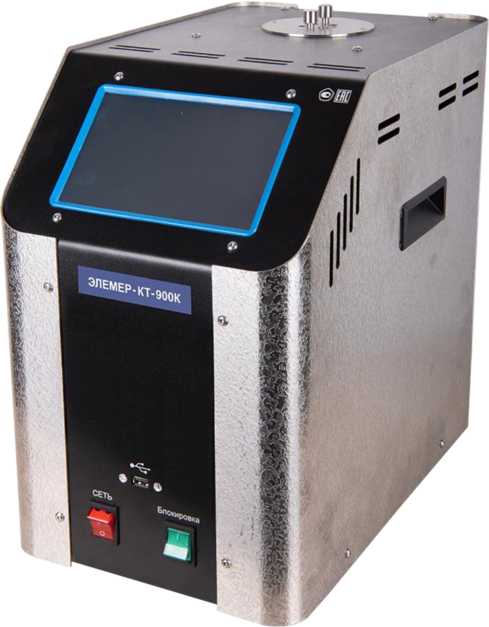

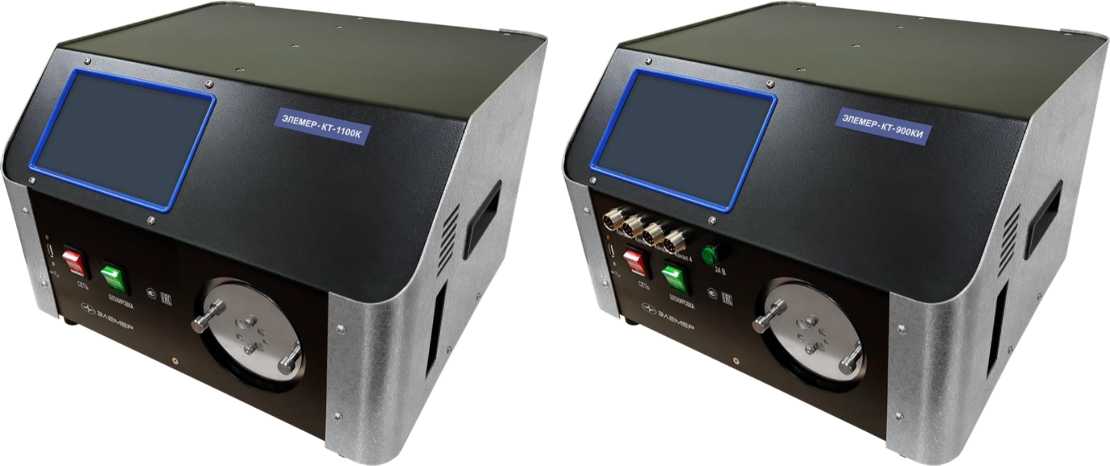

Фотографии общего вида калибраторов представлены на рисунке 1.

«ЭЛЕМЕР-КТ-900К» («ЭЛЕМЕР-КТ-1100К»)

«ЭЛЕМЕР-КТ-900КИ» («ЭЛЕМЕР-КТ-1100КИ»)

(вертикальное размещение поверяемых (калибруемых) термопреобразователей)

«ЭЛЕМЕР-КТ-900К» («ЭЛЕМЕР-КТ-1100К»)

«ЭЛЕМЕР-КТ-900КИ» («ЭЛЕМЕР-КТ-1100КИ»)

(горизонтальное размещение поверяемых (калибруемых) термопреобразователей)

Рисунок 1 - Общий вид калибраторов «ЭЛЕМЕР-КТ-900К», «ЭЛЕМЕР-КТ-1100К»

В калибраторах предусмотрено внутреннее и внешнее программное обеспечение (далее - ПО).

Внутреннее ПО состоит из встроенной в калибратор температуры и ИМКТ метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.

Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Внешнее ПО предназначено для взаимодействия калибраторов с компьютером и не оказывает влияния на метрологические характеристики калибраторов. Внешнее ПО служит для конфигурирования, осуществления пользователем градуировки, калибровки, поверки и получения данных измерения в процессе эксплуатации калибраторов. Конфигурирование включает установку параметров связи калибраторов с компьютером. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии калибраторов и возникающих в процессе их работы ошибках и способах их устранения.

Идентификационные данные программного обеспечения приведены в таблицах 1, 2:

Таблица 2 - Идентификационные данные внутреннего программного обеспечения

Метрологические и технические характеристики приведены в таблицах 3 - 6.

Таблица 3 - Основные метрологические характеристики калибраторов

Таблица 4 - Основные метрологические характеристики МИЭ

Таблица 5 - Основные метрологические характеристики ИМКТ

Окончание таблицы 5

Таблица 6 - Основные технические характеристики

наносится на переднюю панель калибраторов термотрансферным способом, а также на титульный лист паспорта НКГЖ.408749.008ПС типографским способом.

Комплектность калибраторов приведена в таблице 7.

Таблица 7 - Комплектность калибраторов

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

ГОСТ Р 51233-98 Термометры сопротивления платиновые эталонные 1-го и 2-го разрядов. Общие технические требования;

ГОСТ Р 8.585-2001 ГСИ. Преобразователи термоэлектрические. Номинальные статические характеристики преобразования;

ГОСТ Р 52314-2005 Преобразователи термоэлектрические платинородий-платиновые и платинородий-платинородиевые эталонные 1, 2 и 3-го разрядов. Общие технические требования;

ТУ 26.51.66-178-13282997-2018 Калибраторы температуры «ЭЛЕМЕР-КТ-900К», «ЭЛЕМЕР-КТ-1100К». Технические условия;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)

ИНН 5044003551

Юридический адрес: 124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр. 1

Адреса мест осуществления деятельности:

124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр. 1;

124489. г. Москва, г. Зеленоград, пр-д 4807-й, д. 2

Телефон: +7 (495) 988-48-55

Web-сайт: www.elemer.ru

E-mail: elemer@elemer.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
