МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа Федерального агентства 12 ноября 2018 г. № 2346, типов средств измерений,

окончания

• 2. Внести изменения в сведения об утвержденных типах средств измерений в части продления срока действия утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 3. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 4. ФБУ «НИЦ ПМ - Ростест» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.

  сведения, предоставления утвержденным приказом Российской Федерации

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

ч

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии

от «__ » ию_я 2025 г. № 1_4^

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части срока действия утвержденного типа средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» июня 2025 г. № 1246

Регистрационный № 80547-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Динамометры электронные универсальные МЕГЕОН-К

Назначение средства измерений

Динамометры электронные универсальные МЕГЕОН-К (далее -динамометры) предназначены для измерений статических и медленно изменяющихся сил растяжения и сжатия.

Описание средства измерений

Принцип действия динамометров заключается в преобразовании деформации упругого элемента, вызванной действием приложенной силы, в электрический сигнал. Деформация упругого элемента вызывает разбаланс тензорезисторного моста. Электрический сигнал разбаланса моста поступает в электронный блок для аналого-цифрового преобразования, обработки и индикации результатов измерений.

Динамометр состоит из упругого элемента с наклеенными на нем тензорезисторами, силовводящих элементов, электронного блока и соединительного кабеля.

Тензорезисторы соединены между собой по мостовой схеме, включающей элементы термокомпенсации и нормирования.

Силовводящие элементы обеспечивают условия силовведения и монтажа динамометра.

Электронный блок при помощи клавиш управления позволяет осуществить дополнительные функциональные возможности:

• - установление нулевых показаний;

• - индикацию пиковых значений приложенной нагрузки.

  USB для подключения

Электронный блок имеет интерфейс mini динамометра к персональному компьютеру.

Модификации динамометров отличаются погрешности, наибольшими пределами измерений, упругих элементов.

Динамометры имеют обозначение МЕГЕОН 53ХХХК,

Рисунок 1 - Общий вид динамометра

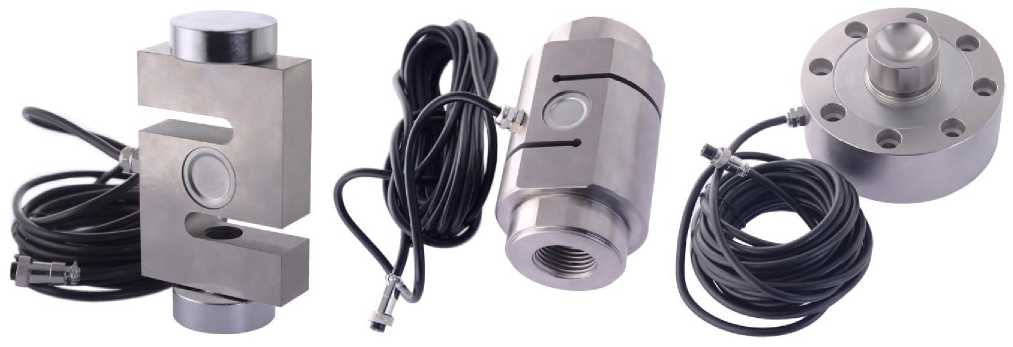

б) нагрузка 100, 200 кН в) нагрузка 300, 500, 1000 кН

2 - Общий вид упругих элементов

Место пломбировани

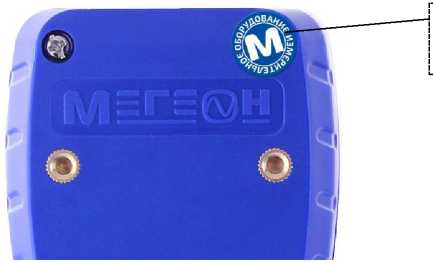

Рисунок 3 - Схема пломбирования от несанкционированного доступа

Маркировка динамометра выполнена в виде наклейки, закрепленной на задней панели корпуса динамометра, на которой нанесено:

• - условное обозначение динамометра;

• - верхний предел измерений;

• - дискретность отсчета;

• - заводской номер динамометра;

• - номер версии программного обеспечения;

• - знак утверждения типа.

Программное обеспечение

В динамометрах используется встроенное в электронный блок программное обеспечение (далее - ПО). ПО выполняет функции по сбору, обработке, хранению, передаче и представлению измерительной информации.

Номер версии ПО указан на маркировке динамометра.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 «средний». Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

Комплектность средства измерений

Таблица 5 - Комплектность

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 22 октября 2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы»;

Техническая документация изготовителя.

Изготовитель

Компания «Yueqing Handpi Instruments Co., Ltd», Китай

Адрес: № 338, Jianshe West Road, Yueqing, Zhejiang, China, 325600

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева»

(ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

E-mail: info@vniim.ru

Web-сайт: www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» июня 2025 г. № 1246

Регистрационный № 44660-10

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Измерители модуляции СК3-49

Измеритель модуляции СК3-49 предназначен для измерений следующих параметров:

• - пикового и среднеквадратического значений коэффициента амплитудной модуляции;

• - пикового и среднеквадратического значений девиации частоты;

• - пикового значения девиации фазы;

• - среднеквадратического значения входного напряжения;

• - частоты входного сигнала;

• - частоты модулирующего сигнала;

• - коэффициента гармоник модулирующего сигнала.

Измеритель модуляции СК3-49 представляет собой моноблок, выполненный в корпусе базовой несущей конструкции "Надел-85". Основные функциональные узлы прибора: ВЧ преобразователь несущего сигнала, ВЧ синтезатор частоты, АМ, ЧМ детекторы, перестраиваемые НЧ фильтры, пиковый и среднеквадратический детекторы НЧ сигнала, режекторный фильтр измерителя гармоник, частотомер ВЧ и НЧ сигналов, ВЧ и НЧ измерители напряжения, блок питания, одноплатный компьютер и цветной дисплей.

Общий вид прибора приведен на рисунке 1.

Заводской номер, обеспечивающий однозначную идентификацию каждого экземпляра измерителя модуляции СК3-49, наносится методом гравировки с затиркой черной эмалью, расположенную на задней панели прибора в верхнем левом углу, в виде цифрового обозначения, состоящего из арабских цифр: четыре цифры порядкового номера^ две последние цифры года две цифры месяца.

Рис.1 Общий вид прибора

Принцип действия прибора, при измерении модуляционных параметров, основан на преобразовании частоты входного сигнала на промежуточную частоту, детектировании модулированных сигналов и последующего измерения пикового и среднеквадратического значений напряжения огибающей НЧ сигнала, пропорционального измеряемому значению девиации частоты, коэффициенту амплитудной модуляции или индексу фазовой модуляции.

Измерение среднеквадратического значения напряжения входного сигнала осуществляется методом ВЧ детектирования.

Измерение частоты входного сигнала и частоты модулирующего сигнала основано на расчете отношения количества импульсов измеряемой частоты и количества импульсов опорной (эталонной) частоты в двухмодульном цифровом счетчике временной интервал.

Принцип измерения коэффициента гармоник модулирующего измерении отношения среднеквадратического напряжения гармоник, подавления первой гармоники НЧ сигнала и среднеквадратического напряжения полного НЧ сигнала.

Управление режимами измерения, вывод данных, математическая обработка результатов измерений, реализация алгоритмов калибровки, выполняются встроенным одноплатным компьютером. Отображение информации осуществляется встроенным цветным дисплеем.

Для защиты от несанкционированного доступа предусмотрена установка пломб организации, осуществляющей поверку прибора.

Схема пломбирования от несанкционированного доступа приведена на рис 2.

Позиции 1; 2 на схеме - места для нанесения оттисков клейм.

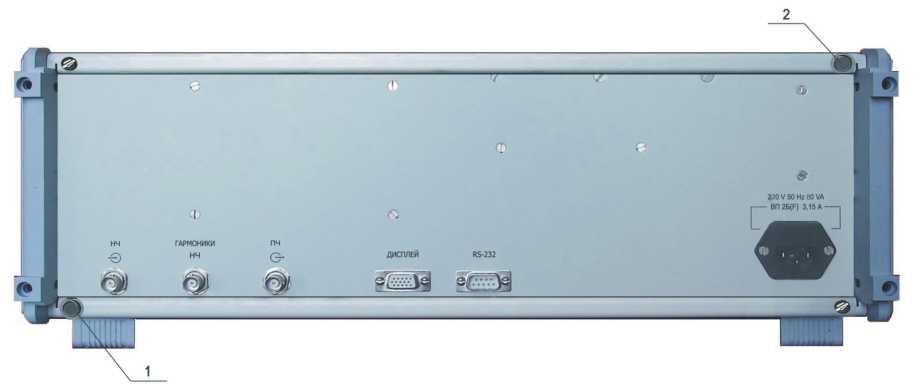

Рис. 2 Схема пломбирования прибора.

Компьютер прибора управляется операционной системой, созданной на базе компонентной системы Windows XP Embedded. Выполнение алгоритма функционирования прибора осуществляется программным обеспечением СК3-49 25.03.10. Программное обеспечение прибора имеет структуру с разделением на метрологически значимую и метрологически незначимую части. В приборе предусмотрены способы идентификации файла метрологически значимой части ПО CK3_49.dll, расчета его контрольной суммы и оценка его по критериям целостности и аутентичности.

В приборе предусмотрены меры защиты программного обеспечения от преднамеренного и непреднамеренного изменения:

- пользователь не имеет возможность обновления или загрузки новых версий ПО;

• - в режиме внешнего управления реализовано однозначное назначение каждой команды в соответствии с руководством по эксплуатации, поэтому невозможно подвергнуть ПО прибора искажающему воздействию через интерфейсы пользователя;

• - без нарушения целостности конструкции прибора и заводских пломб невозможно удаление запоминающего устройства, или его замена другим устройством;

• - в процессе работы в прибор невозможно ввести данные измерений, полученные вне прибора, данные результатов измерения не могут быть подвергнуты искажению в процессе хранения, так как происходит их обновление в каждом измерительном цикле, и отсутствуют требования по их хранению после окончания цикла измерения.

Идентификационные признаки метрологически значимой части программного обеспечения прибора приведены в таблице 1.

Таблица 1

Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий.

Диапазон несущих частот входного сигнала измерителя модуляции от 0,1 до в режиме «ЧМ», от 0,1 до 500 МГц в режиме «АМ» и от 5 до 2499 МГц в режиме

Диапазон среднеквадратических значений входного напряжения при модуляционных параметров:

• - от 0,05 до 1 В в диапазоне частот от 0,1 до 500 МГц;

• - от 0,07 до 1 В в диапазоне частот св. 500 до 1000 МГц;

• - от 0,1 до 1 В в диапазоне частот св. 1000 до 2499 МГц.

• 3 Диапазон модулирующих частот в режиме «ЧМ» составляет:

• - от 0,02 до 200 кГц в диапазоне несущих частот от 4 до 2499 МГц при среднеквадратических значений девиации частоты;

• - от 0,02 до 60 кГц в диапазоне несущих частот от 4 до 2499 МГц при пиковых значений девиации частоты;

• - от 0,02 до 0,02-/ кГц, но не более 20 кГц, в диапазоне несущих частот от 0,1 до 4 МГц при измерении пиковых и среднеквадратических значений девиации частоты, где f -несущая частота входного сигнала, кГц.

• 4 Диапазоны измерения пиковых и среднеквадратических значений девиации частоты, в зависимости от значений несущих частот, соответствуют таблице 2.

Таблица 2

5 Пределы допускаемой погрешности измерения пикового значения девиации частоты в нормальных условиях применения приведены в таблице 3.

6 Пределы допускаемой погрешности измерения среднеквадратического значения девиации частоты в нормальных условиях применения приведены в таблице 4.

Таблица 4

Л^Л/скз)  - пределы допускаемой погрешности измерения среднеквадратического значения

девиации частоты, кГц;

KfcK3 - среднеквадратическое значение девиации частоты, кГц;

Л/ш - среднеквадратическое значение частотного шума и фона, вносимое прибором, кГц.

7 Среднеквадратическое значение частотного шума и фона, вносимое прибором в режиме «малошумящих» измерений, не превышает значений, приведенных в таблице 5.

Таблица 5

Л/ш - среднеквадратическое значение частотного шума и фона, вносимое прибором, Гц; f - несущая частота входного сигнала, Гц.

8 Коэффициент гармоник ЧМ сигналов, вносимый измерителем модуляции, не превышает значений, приведенных в таблице 6.

Таблица 6

• 9 Коэффициент преобразования частотной модуляции в амплитудную в диапазоне модулирующих частот от 0,02 до 20 кГц и девиациях частоты до 200 кГц не превышает 0,02 % на 1 кГц девиации частоты.

• 10 Диапазон модулирующих частот в режиме «АМ» составляет:

• - от 0,02 до 200 кГц в диапазоне несущих частот от 4 до 500 МГц при измерении среднеквадратических значений коэффициента АМ;

• - от 0,02 до 60 кГц в диапазоне несущих частот от 4 до 500 МГц при измерении пиковых значений коэффициента АМ;

• - от 0,02 до 0,02f кГц, но не более 20 кГц, в диапазоне несущих частот от 0,1 до 4 МГц при измерении пиковых и среднеквадратических значений коэффициента АМ,

где f - несущая частота входного сигнала, кГц.

• 11 Измерение пикового значения коэффициента АМ осуществляется в диапазоне от 1 до 100 %, а среднеквадратического значения коэффициента АМ в диапазоне от 0,1 до 50 %.

• 12 Пределы допускаемой погрешности измерения пикового значения коэффициента АМ в нормальных условиях применения приведены в таблице 7.

Таблица 7

П Продолжение таблицы 7

13 Пределы допускаемой погрешности измерения среднеквадратического значения коэффициента АМ в нормальных условиях применения приведены в таблице 8.

Таблица 8

А Мскз - пределы допускаемой погрешности измерения среднеквадратического значения коэффициента АМ, %;

Мскз - среднеквадратическое значение коэффициента АМ, %;

Мш - среднеквадратическое значение амплитудного шума и фона, вносимое прибором, %.

14 Среднеквадратическое значение амплитудного шума и фона, вносимое прибором в режиме «малошумящих» измерений, не превышает значений:

в

в

в

в

15 Коэффициент гармоник огибающей АМ сигналов, вносимый измерителем модуляции, не превышает значений, приведенных в таблице 9.

Таблица 9

Продолжение таблицы 9

• 16 Коэффициент преобразования амплитудной модуляции в частотную в диапазоне модулирующих частот от 0,02 до 20 кГц и коэффициентах АМ до 30 % не превышает 10 Гц на 1 % коэффициента АМ.

• 17 Диапазон измерения пиковых значений индекса фазовой модуляции составляет:

• - от 1 до 100 рад в диапазоне модулирующих частот от 0,3 до 5 кГц,

• - от 1 до ⁵⁰⁰ рад в диапазоне модулирующих частот св. 5 до 20 кГц,

FM

где Fm - модулирующая частота, кГц.

• 18 Пределы допускаемой погрешности измерения пикового значения индекса ФМ в нормальных условиях применения приведены в таблице 10.

Таблица 10

Лфп - пределы допускаемой погрешности измерения пикового значения индекса ФМ, рад; фп - пиковое значение индекса ФМ, рад;

фш - среднеквадратическое значение фазового шума и фона, вносимое прибором, рад.

• 19 Диапазон измерения частоты входного сигнала составляет от 0,1 до 2499 МГц.

• 20 Пределы допускаемой погрешности измерения частоты входного сигнала в нормальных условиях применения вычисляют по формуле:

Л/ = ± (5^|(0⁶ ■f+ 1 Гц) ,                          (1)

где Л/- пределы допускаемой погрешности измерения частоты входного сигнала, Гц; f - частота входного сигнала, Гц.

• 21 Измерение среднеквадратического значения входного напряжения осуществляется в диапазоне несущих частот от 0,1 до 2499 МГц.

• 22 Диапазон измерения среднеквадратического значения входного напряжения составляет от 0,05 до 1 В.

• 23 Пределы допускаемой погрешности измерения среднеквадратического значения входного напряжения в нормальных условиях применения вычисляют по формулам:

  (2)

= ± (0,1^ U + 0,005 B) в диапазоне частот от 0,1 до 100 МГц,

Ли = ± (0,15- U + 0,005 B) в диапазоне частот св. 100 до 1000 МГц, ли = ± (0,2^U + 0,005 B) в диапазоне частот св. 1000 до 2499 МГц, где ли - пределы допускаемой погрешности измерения среднеквадратического значения входного напряжения, В;

и - входное напряжение, В.

• 24 Диапазон частот измерения коэффициента гармоник модулирующего сигнала составляет от 0,05 до 10 кГц.

• 25 Диапазон измерения коэффициента гармоник модулирующего сигнала составляет от 0,1 до 30 %.

  гармоник

• 26 Пределы допускаемой погрешности измерения коэффициента модулирующего сигнала в нормальных условиях применения вычисляют по формуле

ЛКг = ± (0,05 •Кг + 0,05 %) ,                  (5)

где   ЛКг - пределы допускаемой погрешности измерения коэффициента гармоник

модулирующего сигнала, %;

Кг - коэффициент гармоник модулирующего сигнала, %.

Диапазон измерения частоты модулирующего сигнала от 0,02 до 200 кГц.

Пределы допускаемой погрешности измерения частоты модулирующего сигнала в нормальных условиях применения вычисляют по формуле

ЛF = ± (1^10^-4 •F + 0,1 Гц) ,                    (6)

где ЛF - пределы допускаемой погрешности измерения частоты модулирующего сигнала, Гц;

F - частота модулирующего сигнала, Гц.

• 29 Пределы допускаемой погрешности измерения: пикового и среднеквадратического значения девиации частоты, пикового и среднеквадратического значения коэффициента АМ, пикового значения индекса ФМ, частоты входного сигнала, среднеквадратического значения входного напряжения, коэффициента гармоник модулирующего сигнала, частоты модулирующего сигнала в диапазоне рабочих температур и относительной влажности воздуха, составляют ± 2Л, где Л - пределы допускаемой погрешности измерения соответствующего параметра в нормальных условиях применения.

• 30 Питание от сети переменного тока напряжением (220 ± 22) В, частотой

(50 ± 0,5) Гц, потребляемая мощность не более 80 ВА.

• 31 Средняя наработка на отказ прибора Т0 не менее 12000 ч. Гамма-процентный ресурс прибора не менее 10000 ч при доверительной вероятности у равной 90 %. Гамма-процентный срок службы прибора не менее 15 лет при доверительной вероятности у равной 90 %.

  32

Габаритные размеры прибора не более (488x475x178) мм.

Масса не более 14,0 кг.

По условиям эксплуатации измеритель модуляции СК3-49 относится к группе 3 ГОСТ 22261-94 с пределами рабочих температур окружающей среды от плюс 5 до плюс 40 °С.

• 35 Средняя наработка на отказ прибора Т0 не менее 12000 ч. Гамма-процентный ресурс прибора не менее 10000 ч при доверительной вероятности у равной 90 %. Гамма-процентный срок службы прибора не менее 15 лет при доверительной вероятности у равной 90 %.

• 36 По требованиям безопасности прибор соответствует ГОСТ Р 52319-2005, степень загрязнения 2, категория измерений 1.

наносится на переднюю панель измерителя модуляции методом офсетной печати. В эксплуатационной документации на титульных листах знак утверждения типа наносится типографским способом.

В состав комплекта поставки входят:

Измеритель модуляции СК3-49  ................................

Комплект комбинированный в упаковке ....................

Кабель соединительный ВЧ_..........................................

Переходы коаксиальные.................................................

Делитель напряжения.....................................................

Аттенюатор проходной 30 дБ........................................

Шнур сетевого питания..................................................

Вставки плавкие ВП2Б-1В-3,15 А 250 В......................

Руководство по эксплуатации ИЛГШ.411166.001 РЭ Формуляр ИЛГШ.411166.001 ФО.................................

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации

«Измеритель модуляции СК3-49. Руководство по эксплуатации» ИЛГШ.411166.001РЭ.

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ИЛГШ.411166.001 ТУ «Измеритель модуляции СК3-49». Технические условия.

Акционерное общество «Нижегородское научно-производственное объединение имени М.В. Фрунзе» (АО «ННПО имени М.В. Фрунзе»)

ИНН 5261077695

Адрес: 603950, г. Нижний Новгород, пр-кт Гагарина, д. 174

Тел. (831) 465-15-87, факс (831) 466-66-00

E-mail:frunze@nzif.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1

Тел. (831) 428-78-78, факс (831) 428-57-48

E-mail: mail@nncsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30011-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» июня 2025 г. № 1246

Регистрационный № 78957-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители постоянных и переменных магнитных полей П3-91

Измерители постоянных и переменных магнитных полей П3-91 (далее - измерители П3-91) предназначены для:

• - измерений напряжённости переменного магнитного поля промышленной частоты 50 Гц;

• - измерений магнитной индукции переменного магнитного поля промышленной частоты 50 Гц;

• - измерений магнитной индукции постоянного магнитного поля;

• - индикации вычисленных значений напряженности и магнитной индукции магнитного

поля.

Принцип действия измерителей П3-91 основан на измерении напряженности и магнитной индукции магнитного поля с помощью трёхкоординатного (изотропного) измерительного преобразователя Холла, преобразующего каждую из трёх взаимно перпендикулярных компонент измеряемой величины в электрический сигнал, пропорциональный значению этой компоненты. Определение значения модуля вектора напряженности (H) и магнитной индукции (B) магнитного поля осуществляется расчётным путём по результатам измерений трёх взаимно перпендикулярных его компонент по формулам (1) и (2):

М = ^^H х + н j + н 2 ,                              (1)

R = .Jb х + В + В B^z .                                      (2)

Конструктивно измерители П3-91 состоят из блока измерительного «Циклон-Т» (далее - БИ) и комплекта сменных магнитных антенн. На передней панели корпуса БИ располагаются органы управления и экран жидкокристаллического индикатора. Основным элементом БИ является микропроцессор, который обеспечивает выбор режима измерений, обработку информации, отображение значений параметров магнитного поля и индикацию уровня заряда аккумуляторов.

Измерители П3-91 позволяют индицировать измеренные значения как в единицах измерения магнитной индукции - мТл и мкТл, так и в единицах напряженности магнитного поля -А/м и кА/м.

Питание измерителей осуществляется от четырех элементов питания типоразмера АА. Для зарядки аккумуляторов в комплект поставки входит зарядное устройство.

Каждая магнитная антенна состоит из трёхкоординатного (изотропного) измерительного преобразователя Холла, усилителя и кабеля для подключения к БИ.

Антенны магнитные 91АМ1 и 91АМ2 предназначены для измерений магнитной индукции и напряженности переменного магнитного поля промышленной частоты 50 Гц.

Антенна магнитная 91АМ3 предназначена для измерений магнитной индукции постоянного магнитного поля.

Измерители П3-91 комплектуются одной, двумя или тремя антеннами - по выбору заказчика. Комплект поставки измерителей П3-91 размещается в кейсе.

Общий вид измерителей П3-91, с указанием места нанесения знака утверждения типа представлен на рисунке 1.

Маркировка и схема пломбировки измерителей П3-91 от несанкционированного доступа

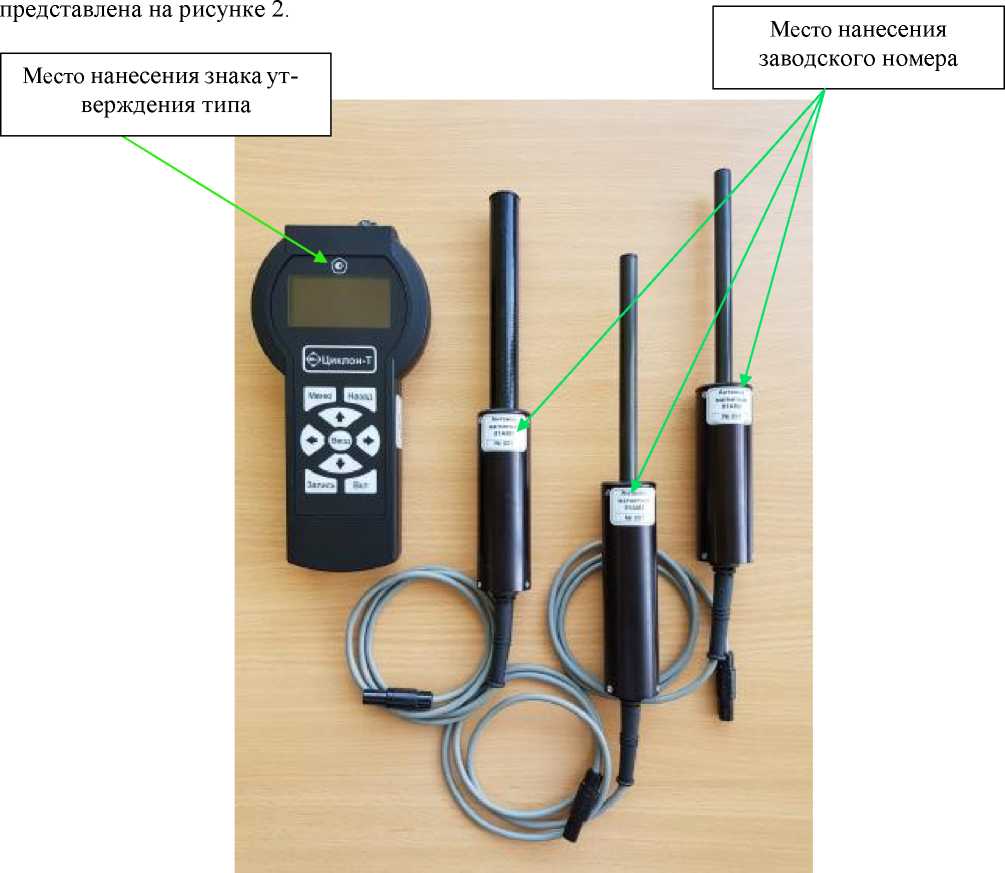

Рисунок 1 - Общий вид измерителя П3-91, место нанесения знака утверждения типа и заводского номера

Место нанесения

заводского номера

Место пломбирования от несанкционированного доступа

Рисунок 2 - Маркировка и схема пломбировки от несанкционированного доступа

Заводской номер наносится типографским способом на шильдик на корпус БИ «Циклон-Т» и на шильдик на корпус магнитных антенн. Формат нанесения заводского номера цифровой.

Нанесение знака поверки не предусмотрено.

Встроенное программное обеспечение (далее - ПО) - внутренняя программа микропроцессора для обеспечения нормального функционирования измерителей П3-91 и расчета значения напряженности и магнитной индукции магнитного поля. ПО, реализованное аппаратно и являющееся метрологически значимым, заносится предприятием-изготовителем в программируемое постоянное запоминающее устройство измерителей П3-91 и не может быть изменено пользователем без нарушения целостности пломбы, расположенной на корпусе измерителей П3-91.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные ПО

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на переднюю панель БИ по технологии производителя и на титульном листе паспорта типографским способом.

Таблица 4 - Комплектность измерителей П3-91

приведены в разделе 5 «Порядок работы» документа РМКУ.411180.010 РЭ «Измеритель постоянных и переменных магнитных полей П3-91. Руководство по эксплуатации».

магнитной индукции, индукции;

ГОСТ 22261-94

технические условия;

ТР ТС 020/2011 Электромагнитная совместимость технических средств;

ТУ 26.51.43-009-07614596-2019 «Измеритель постоянных и переменных магнитных полей П3-91. Технические условия».

Акционерное общество «Научно-производственное предприятие «Циклон-Тест» (АО НПП «Циклон-Тест»)

ИНН 5052022886

Адрес: 141190, Московская обл., г. Фрязино, тер. Восточная Заводская промышленная, д. 4а, стр. 3, помещ. 1, оф. 18

Телефон (факс): (495) 995-72-07

E-mail: ct@ciklon.ru

Web-сайт: www.ciklon.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес:  141570, Московская обл., Солнечногорский р-н, г. Солнечногорск,

рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон (факс): (495) 526-63-00 E-mail: office@vniiftri.ru

Web-сайт: www.vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» июня 2025 г. № 1246

Регистрационный № 80546-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Динамометры электронные универсальные МЕГЕОН

Динамометры электронные универсальные МЕГЕОН (далее - динамометры) предназначены для измерений статических и медленно изменяющихся сил растяжения и сжатия.

Принцип действия динамометров заключается в преобразовании деформации упругого элемента, вызванной действием приложенной силы, в электрический сигнал. Деформация упругого элемента вызывает разбаланс тензорезисторного моста. Электрический сигнал разбаланса моста поступает в электронный блок для аналого-цифрового преобразования, обработки и индикации результатов измерений.

Динамометр состоит из упругого элемента с наклеенными на нем тензорезисторами, силовводящих элементов и электронного блока. Упругий элемент и электронный блок находятся в корпусе динамометра.

Тензорезисторы соединены между собой по мостовой схеме, включающей элементы термокомпенсации и нормирования.

Силовводящие элементы обеспечивают условия силовведения и монтажа динамометра.

Электронный блок при помощи клавиш управления позволяет осуществить дополнительные функциональные возможности:

• - установление нулевых показаний;

• - индикацию пиковых значений приложенной нагрузки.

Электронный блок имеет интерфейс mini USB для подключения динамометра к персональному компьютеру.

Модификации динамометров отличаются наибольшими пределами измерений. Динамометры имеют обозначение МЕГЕОН 53ХХХ,

где: ХХХ - наибольший предел измерений (НПИ), Н;

- Общий вид динамометра

Место пломбирования

Р и с ун о к 2 - Схема пломбирования от несанкционированного доступа Маркировка динамометра выполнена в виде наклейки, закрепленной на задней панели корпуса динамометра, на которой нанесено:

• - условное обозначение динамометра;

• - верхний предел измерений;

• - дискретность отсчета;

• - заводской номер динамометра;

• - номер версии программного обеспечения;

• - знак утверждения типа.

В динамометрах используется встроенное в электронный блок программное обеспечение (далее - ПО). ПО выполняет функции по сбору, обработке, хранению, передаче и представлению измерительной информации.

Номер версии ПО указан на маркировке динамометра.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 «средний». Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Т а б л и ц а 4 - Показатели надежности

наносится на титульный лист руководства по эксплуатации типографским способом и на несмываемую наклейку с маркировкой изготовителя, закрепленную на задней панели электронного блока, фотохимическим способом.

Т а б л и ц а 5 - Комплектность

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта от 22 октября 2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы»;

Техническая документация изготовителя.

Компания «Yueqing Handpi Instruments Co., Ltd», Китай

Адрес: № 338, Jianshe West Road, Yueqing, Zhejiang, China, 325600

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

E-mail: info@vniim.ru

Web-сайт: www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.
