МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

№    1935

16 августа 2024 г.

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

  • 1. Внести изменения в сведения об утвержденном типе средства

измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

  • 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

  • 3. Распространить действие методики поверки средства измерений,

установленной согласно приложению к настоящему   приказу,

на средства измерений, находящиеся в эксплуатации.

  • 4. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и  сведений,  утвержденным приказом Министерства промышленности

и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 5. Контроль за исполнением настоящего приказа оставляю за собой.

f                                 >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Заместитель Руководителя

Е.Р.Лазаренко

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________



ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от « __ » ___________ 2024 г. № _1__

Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Дата утверждения акта испытаний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

Мультиметры цифровые

АКИП-2209

мод.

АКИП-2209/4: зав.

№

2210061189

90690-23

RISHABH

INSTRUMENTS

PVT LTD., Индия

МП-ПР-20-

2023

МП-ПР-20-2023 с изменением № 1

26.06.

2024

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»), г.

Москва

АО

«ПриСТ», г.

Москва



УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» августа 2024 г. № 1935

Лист № 1

Всего листов 7

Регистрационный № 90690-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мультиметры цифровые АКИП-2209

Назначение средства измерений

Мультиметры цифровые АКИП-2209 (далее - мультиметры) предназначены для измерений напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, частоты и температуры.

Описание средства измерений

Принцип действия мультиметров основан на аналого-цифровом преобразовании входных сигналов. Управление процессом измерения осуществляется с помощью встроенного микропроцессора. Включение прибора и выбор режима работы осуществляется центральным переключателем, выбор дополнительного режима или функции осуществляется с помощью функциональных кнопок.

Мультиметры исполняются в четырех модификациях: АКИП-2209/1, АКИП-2209/2, АКИП-2209/3, АКИП-2209/4. Модификации различаются числом измеряемых величин, верхним значением диапазона измерений силы тока.

Конструктивно мультиметры выполнены в виде портативных многофункциональных измерительных приборов с батарейным питанием. На передней панели расположена группа функциональных кнопок, кнопок меню режимов и управления, измерительные разъемы. Измеренные значения отображаются на жидкокристаллическом дисплее, имеющем одну или две цифровые шкалы, а также линейную шкалу (в зависимости от модели), меню функций, индикаторы режимов измерения, индикаторы единиц измерения и предупреждающие индикаторы. На задней панели мультиметров расположен отсек, закрытый съемной крышкой, для установки элементов питания. На мультиметр надет защитный чехол с упором-подставкой.

Нанесение знака поверки на мультиметры не предусмотрено.

Пломбирование мультиметров от несанкционированного доступа не предусмотрено.

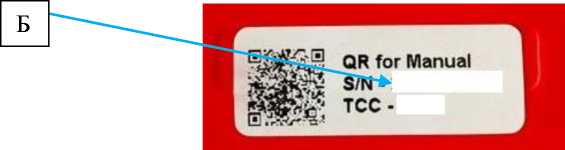

Серийный (заводской) номер, идентифицирующий каждый экземпляр мультиметров, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса.

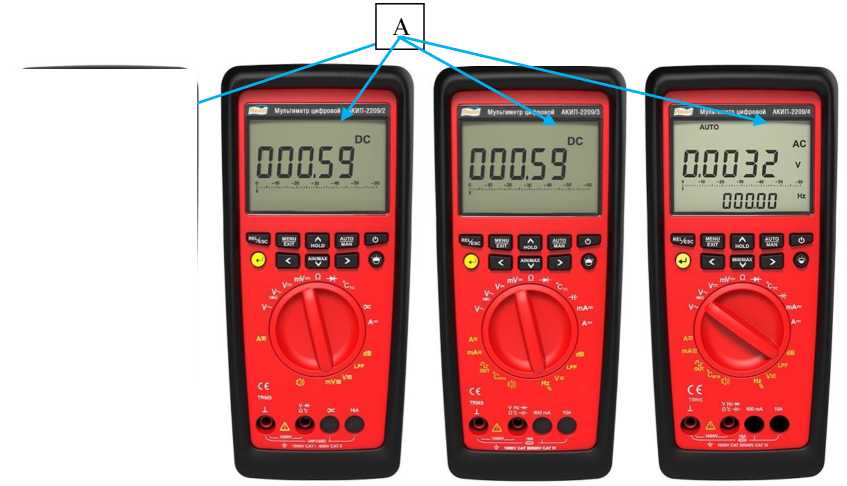

Общий вид мультиметров и место нанесения знака утверждения типа представлены на рисунке 1. Цветовая гамма корпуса мультиметров может быть изменена по решению Изготовителя в одностороннем порядке. Место нанесения заводского номера представлено на рисунке 1.

Приказ Росстандарта №1935 от 16.08.2024, https://oei-analitika.ru
Приказ Росстандарта №1935 от 16.08.2024, https://oei-analitika.ru

АКИП-2209/1

Модификации

АКИП-2209/2 АКИП-2209/3

АКИП-2209/4

Приказ Росстандарта №1935 от 16.08.2024, https://oei-analitika.ru

Рисунок 1 - Общий вид мультиметров, места нанесения знака утверждения типа (А) и серийного номера (Б)

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики мультиметров в режиме измерений напряжения постоянного тока

Верхний предел диапазона измерений

Значение единицы младшего разряда к

Пределы допускаемой абсолютной погрешности

модификация АКИП-2209/1

600,00 мВ

0,01 мВ

±(0,0009^|иизм|+15^к)

6,0 В

0,1 мВ

±(0,0005^|иизм|+5^к)

60,00 В

1 мВ

600,0 В

10 мВ

±(0,0005^|иизм|+9^к)

1000 В

100 мВ

±(0,0009^|иизм|+10^к)

модификации АКИП-2209/2, АКИП-2209/3, АКИП-2209/4

60,000 мВ

0,001 мВ

±(0,0009^|иизм|+15^к)

600,00 мВ

0,01 мВ

6,0 В

0,1 мВ

±(0,0005^|иизм|+5^к)

60,00 В

1 мВ

600,0 В

10 мВ

±(0,0005^|иизм|+9^к)

1000 В

100 мВ

±(0,0009^|иизм|+10^к)

Примечание:

иизм - измеренное значение напряжения постоянного тока.

Таблица 2 - Метрологические характеристики мультиметров в режиме измерений напряжения переменного тока для модификаций АКИП-2209/1, АКИП-2209/2, АКИП-2209/3

Верхний предел диапазона измерений

Значение единицы младшего разряда к

Пределы допускаемой основной абсолютной погрешности, В, в диапазонах частот, Гц

от 15 до 45 включ.

св. 45 до 65 включ.

св. 65 до 1 • 103 включ.

св. 1 • 103 до 1 • 104 включ.

модификация АКИП-2209/1

600,00 мВ

0,01 мВ

±(0,03^иизм+30^к)

±(0,01-иизм+9-к)

±(0,03^иизм+30^к)

6,0 В

0,1 мВ

±(0,03^иизм+9^к)

±(0,005 •иизм+9^к)

±(0,03^иизм+9^к)

±(0,04^иизм+9^к)

60,00 В

1 мВ

600,0 В

10 мВ

1000 В

100 мВ

-

модификации АКИП-2209/2, АКИП-2209/3

60,000 мВ

0,001 мВ

±(0,03^иизм+30^к)

±(0,01-иизм+9-к)

±(0,03^иизм+30^к)

600,00 мВ

0,01 мВ

6,0 В

0,1 мВ

±(0,03^иизм+9^к)

±(0,005 •иизм+9^к)

±(0,03^иизм+9^к)

±(0,04^иизм+9^к)

60,00 В

1 мВ

600,0 В

10 мВ

1000 В

100 мВ

-

Примечание:

иизм - измеренное значение напряжения переменного тока.

Таблица 3 - Метрологические характеристики мультиметров в режиме измерений напряжения переменного тока для модификации АКИП-2209/4

Верхний предел диапазона измерений

Значение единицы младшего разряда k

Пределы допускаемой основной абсолютной погрешности, В, в диапазонах частот, Гц

от 15 до 45 включ.

св. 45 до 65 включ.

св. 65 до 1 •103 включ.

св. 1 • 103 до 2^104 включ.

св. 2^104 до 1 • 105 включ.

60,000 мВ

0,001 мВ

±(0,03^иизм+

+30^к)

±(0,01^иизм+

+9-к)

±(0,03^иизм+30^к)

600,00 мВ

0,01 мВ

6,0 В

0,1 мВ

±(0,02 иизм+

+9-к)

±(0,005 • Uh-iu+

+9-к)

±(0,01^иизм±

+9^к)

±(0,03^иизм+

+9^к)

±(0,035^иизм±

+30^к)2)

60,00 В

1 мВ

600,0 В

10 мВ

1000В

100 мВ

±(0,02^иизм±

+9-к)

±(0,03^иизм±

+30^ к)1)

-

Примечание:

  • 1) - предел диапазона частоты 1 • 104 Гц;

  • 2) - дополнительная абсолютная погрешность для диапазона частот св. 5-104 Гц - ±0,025^ иизм; иизм - измеренное значение напряжения переменного тока.

Таблица 4 - Метрологические характеристики мультиметров в режиме измерений силы постоянного тока

Верхний предел диапазона измерений

Значение единицы младшего разряда к

Пределы допускаемой абсолютной погрешности

модификация АКИП-2209/1

600 мА

10 мкА

±(0,002^|1изм|+5^к)

модификация АКИП-2209/2

6 А

100 мкА

±(0,009-|1изм|+10-к)

16 А

1 мА

таблицы 4

модификации АКИП-2209/3, АКИП-2209/4

0,6 мА

0,01 мкА

±(0,005-|1изм|+15-к)

6 мА

0,1 мкА

±(0,005^|1изм|+5^к)

60 мА

1 мкА

±(0,001-|1изм|+5^к)

600 мА

10 мкА

±(0,002^ |1изм|+5'к)

6 А

100 мкА

±(0,009-|1изм|+10-к)

10 А

1 мА

Примечание:

1изм - измеренное значение силы постоянного тока.

Таблица 5 - Метрологические характеристики мультиметров в режиме измерений силы переменного тока

Верхний предел диапазона измерений

Значение единицы младшего разряда к

Пределы допускаемой основной абсолютной погрешности, в диапазонах частот, Гц

от 15 до 45 включ.

св. 45 до 65 включ. |св. 60 до 1 • 104 включ.

для модификаций АКИП-2209/1

0,6 мА

0,01 мкА

±(0,03 1изм+10 к)

±(0,01^1изм+10^к)

±(0,03^1изм+10^к)

6,0 мА

0,1 мкА

60 мА

1 мкА

600 мА

10 мкА

для модификаций АКИП-2209/2

6 А

100 мкА

±(0,03 1изм+10 к)

±(0,01^1изм+10^к)

±(0,03^1изм+10^к)

16 А

1 мА

для модификаций АКИП-2209/3, АКИП-2209/4

0,6 мА

0,01 мкА

±(0,03 1изм+10 к)

±(0,01^1изм+10^к)

±(0,03^1изм+10^к)

6,0 мА

0,1 мкА

60 мА

1 мкА

600 мА

10 мкА

6 А

100 мкА

10 А

1 мА

Примечания:

1изм - измеренное значение силы переменного тока.

Таблица 6  - Метрологические характеристики мультиметров в режиме измерений

сопротивления постоянному току

Верхний предел поддиапазона измерений

Значение единицы младшего разряда к

Пределы допускаемой абсолютной погрешности

600,00 Ом

0,01 Ом

±(0,001 •Rизм+10•k)

6,0000 кОм

0,1 Ом

60,000 кОм

1 Ом

600,00 кОм

10 Ом

±(0,005•Rизм+10•k)

6,0000 МОм

100 Ом

±(0,01 •Rизм+10•k)

60,00 МОм

10 кОм

±(0,05 •Rизм+10•k)

Примечание:

^^изм - измеренное значение сопротивления.

Таблица 7  - Метрологические характеристики мультиметров в режиме измерений

электрической емкости для модификаций АКИП-2209/3, АКИП-2209/4

Верхний предел поддиапазона измерений

Значение единицы младшего разряда к

Пределы допускаемой абсолютной погрешности1)

10,0 нФ

10 пФ

±(0,01-Сизм+10-к)

100 нФ

100 пФ

±(0,01^Сизм+8^к)

1,0 мкФ

1 нФ

10 мкФ

10 нФ

100 мкФ

100 нФ

±(0,05 Сизм+8 к)

1,0 мФ

1 мкФ

Примечание:

1) - с использованием компенсации ёмкости измерительных проводов (кнопка REL/ESC) Сизм — измеренное значение емкости.

Таблица 8 — Метрологические ха модификаций АКИП-2209/3, АКИ

рактеристики мультиметров в режиме измерений частоты1) для П-2209/4

Верхний предел поддиапазона измерений

Значение единицы младшего разряда к

Пределы допускаемой абсолютной погрешности, Гц

600 Гц

0,01 Гц

±(0,005•Fизм+5•k)

6,0 кГц

0,1 Гц

60 кГц

1 Гц

600 кГц

10 Гц

1 МГц

100 Гц

Примечания:

1) — измерение частоты от 6 Гц. Fизм — измеренное значение частоты.

Таблица 9 - Метрологические характеристики мультиметров в режиме измерений температуры с помощью термопар для модификаций АКИП-2209/2, АКИП-2209/3, АКИП-2209/4

Тип термопар

Диапазон измерений, °С

Значение единицы младшего разряда к, °С

Пределы допускаемой абсолютной погрешности1), °С

Тип J

от -200 до +1200

0,1

+(0,01 •1и-1м+20^к)

Тип К

от -200 до +1372

Примечания:

1) — не включает в себя погрешность термопар; tизм — измеренное значение температуры, °С.

Таблица 10 - Метрологические характеристики мультиметров в режиме измерений температуры с помощью термосопротивлений для модификаций АКИП-2209/1, АКИП-2209/3, АКИП-2209/4

Тип

термосопротивлений

Диапазон измерений, °С

Значение единицы младшего разряда к, °С

Пределы допускаемой абсолютной погрешности1), °С

Pt100

от -200 до +850

0,1

±(0,003•tизм+15•k)

Pt1000

от -150 до +850

Примечания:

1) - не включает в себя погрешность термосопротивлений; tu3M — измеренное значение температуры, °С.

Таблица 11 - Технические

Наименование характеристики

Значение

Масса, кг, не более

0,5

Габаритные размеры (ширинахвысотахглубина), мм

91х200х54

Питание

3 В (две батареи типа АА)

Нормальные условия измерений:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха, %, не более

  • - атмосферное давление, кПа

от +18 до +28

75

от 84,0 до 106,7

Рабочие условия применения:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха, %, не более

  • - атмосферное давление, кПа

от 0 до +50

75

от 84,0 до 106,7

Знак утверждения типа

наносится на переднюю панель мультиметров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 12 - Комплектность мультиметров

Наименование

Обозначение

Количество шт./экз.

Мультиметр

1

Измерительные провода

2

Батареи питания

2

Защитный чехол

1

Руководство по эксплуатации

1

Сведения о методиках (методах) измерений

приведены в разделе п.8 «Проведение измерений» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2^109 Гц»;

Приказ Росстандарта от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1^10-16 до 100 А»;

Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот от 1-10"1 до 1^106 Гц»;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утв ерждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;

Стандарт предприятия «Мультиметры цифровые АКИП-2209»

Правообладатель

RISHABH INSTRUMENTS PVT LTD., Индия

Адрес: NASHIK, MIDC, SATPUR, F-31, India Телефон: + 91-253 2202028/202

Факс: + 91 253 2351064

Web-сайт: https://rishabh.co.in/

Изготовитель

RISHABH INSTRUMENTS PVT LTD., Индия

Адрес: NASHIK, MIDC, SATPUR, F-31, India Телефон: + 91-253 2202028/202

Факс: + 91 253 2351064

Web-сайт: https://rishabh.co.in/

Испытательный центр

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ) Адрес: 119071, г. Москва, 2-й Донской пр-д, д. 10, стр. 4, ком. 31 Телефон: +7(495) 777-55-91

Факс: +7(495) 640-30-23

Web-сайт: http://www.prist.ru

E-mail: prist@prist.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312058.



Ссылки на другие приказы Росстандарта

  • №652 от 25.05.2005
  • №712 от 06.06.2016
  • №1186 от 13.10.2015
  • №2 от 13.01.2005
  • №2902 от 25.10.2007
  • №689 от 27.05.2014
  • №3264 от 26.12.2022
  • №268 от 07.02.2020
  • №933 от 17.05.2018
  • №1411 от 25.09.2014
  • №383 от 31.05.2012
  • №5477 от 28.12.2010
  • №1990 от 28.09.2023
  • №1929 от 30.12.2005
  • №2240 от 17.09.2024
  • №963 от 22.05.2020
  • №2998 от 02.11.2007
  • №659 от 21.02.2011
  • №2732 от 07.12.2021
  • №389 от 27.02.2006
  • №1566 от 08.07.2019
  • №2703 от 05.12.2017
  • №686 от 30.05.2005
  • №1094 от 15.09.2013
  • №1668 от 01.08.2017
    • Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
