МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

№ ⁵³⁵_______

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений, согласно приложению к настоящему приказу.

• 2. ФГУП «ВНИИМС» (А.Ю.Кузину) внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906, и настоящим приказом.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 23,11.2020 до 23.11.2021

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» апреля 2021 г. № 535

Лист № 1 Регистрационный № 26138-16 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Анализаторы СИМ-4

Анализаторы СИМ-4 (далее - анализаторы) предназначены для измерения массовой доли воды в процентах в нефтепродуктах (дизельное топливо, моторное и автотракторное масла) при оперативном контроле их качества.

Принцип действия анализаторов основан на емкостном методе измерения относительной диэлектрической проницаемости обезвоженных нефтепродуктов, процентное содержание воды в которых меньше, чем 0,01 % и контролируемых нефтепродуктов.

Метод определения массовой доли воды в процентах в нефтепродуктах соответствует ГОСТ 14203-69.

Обработка результатов измерения производится процессором анализатора автоматически. Результат измерения содержания воды в контролируемых нефтепродуктах индицируется на индикаторе в процентах и граммах на тонну.

Конструктивно анализаторы состоят из измерительного прибора и первичного преобразователя , соединенных между собой кабелем.

Первичный преобразователь выполнен в виде коаксиального конденсатора. Электроды конденсатора представляют собой два коаксиально расположенных металлических цилиндра. Во время измерения пространство между электродами заполняется контролируемым нефтепродуктом.

Измерительный прибор анализатора СИМ-4 выполнен из ударопрочного полистирола.

В корпусе расположены плата индикации и плата измерительного канала анализатора. На передней и задней панелях располагаются элементы управления и регулировки, разъемы.

Анализаторы по условиям эксплуатации соответствуют 2 группе ГОСТ 22261-94. Климатическое исполнение УХЛ 4.2 по ГОСТ 15150-69.

Общий вид анализатора СИМ-4 представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Рисунок 1 - Общий вид анализатора СИМ-4

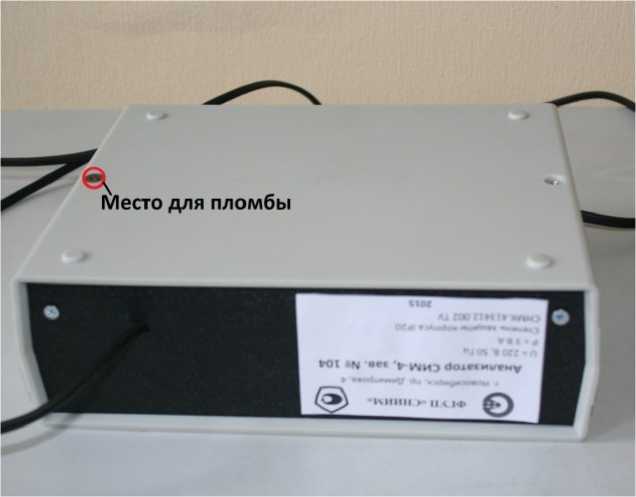

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Встроенное программное обеспечение (ПО) выполнено на базе процессора и осуществляет:

• - выработку системы команд, позволяющих организовать синхронизацию работы функциональных узлов анализатора;

• - выполнение расчета процентного содержания воды в контролируемых нефтепродуктах по результатам измерения диэлектрической проницаемости образцов.

Сохранение результатов измерений, ведение журнала событий в памяти процессора и последующее их считывание не предусмотрены ПО и конструкцией прибора.

Обновление ПО в процессе настройки, поверки, эксплуатации и ремонта измерителя не предусмотрено.

Возможности программного изменения поправочных коэффициентов ПО посредством органов управления и наличие интерфейсов связи не предусмотрены.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты ПО в соответствии с Р 50.2.077-2014 - "высокий".

Влияние встроенного ПО на процесс измерения учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Технические характеристики

наносится в левом верхнем углу паспорта СНМК.413412.002 ПС и руководства по эксплуатации СНМК.413412.002 РЭ принтером и на табличке на задней панели прибора.

Таблица 3 - Комплектность средства измерений

Методы измерений изложены в эксплуатационной документации на анализатор.

ГОСТ 8.614-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов.

ГОСТ 14203-69 Нефть и нефтепродукты. Диэлектрический метод определения влажности.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

Технические условия СНМК.413412.002 ТУ.

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «15» апреля 2021 г. № 535

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)
