МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО       ___

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

19 декабря 2019 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 66780 «Зонды периферийного узла Системы контроля, мониторинга и управления трафиком» и внесении изменений

в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Инженерный центр» от 4 октября 2019 г. № 60 и № 70 п р и к а з ы в а ю:

• 1. Внести изменения в описание типа на зонды периферийного узла Системы контроля, мониторинга и управления трафиком, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 68196-17, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

• 2. Установить методику поверки по документу ЦТСВ.466961.002МП

с изменением №  1 «Зонды периферийного узла Системы контроля,

мониторинга и управления трафиком. Методика поверки», утвержденному ООО «КИА» 10 октября 2019 г, и распространить действие документа на зонды периферийного узла Системы контроля, мониторинга и управления трафиком, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 66780 «Зонды периферийного узла Системы контроля, мониторинга и управления трафиком», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 68196-17, в связи с внесением изменений в документ на методику поверки.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

С                             \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036E1B07EOFB80EA118900BCB6D090

Кому выдан: Голубев Сергей Сергеевич

Действителен; с 06.11,2019 до 06.11.2020

\_______:_____________________________________

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Зонды периферийного узла Системы контроля, мониторинга и управления трафиком (далее - зонды КМУТ) предназначены для измерения характеристик трафика в точках подключения к сети связи: количества передаваемой информации, длительности и скорости передачи информации, регистрации времени проведения измерений с привязкой системной шкалы времени зондов КМУТ к национальной шкале UTC (SU) при учете объема и качества оказанных услуг связи операторами связи.

Зонды КМУТ являются техническими устройствами с измерительными функциями. Зонды КМУТ выпускаются в различных модификациях в зависимости от функциональных возможностей и конструктивного исполнения: КМУТ М1, КМУТ М2, КМУТ М3, КМУТ-ПУ, КМУТ-ПУ М1, КМУТ Л, КМУТ-10, КУТ М1. Модификации зондов КМУТ имеют конструктивные отличия в разъемах подсоединения и наличии информационных индикаторов, которые зависят от исполняемых функций. Зонды КМУТ входят в состав Системы контроля, мониторинга и управления трафиком (далее - Система КМУТ).

Принцип действия зондов КМУТ основан на измерении и регистрации характеристик трафика в точках подключения к сети связи, анализа трафика с целью формирования статистических параметров сети, в том числе коэффициента потерь пакетов, времени задержки передачи пакетов, вариаций времени задержки, загрузки и пропускной способности каналов связи. Зонды КМУТ подключаются к сети связи через оконечное оборудование пользователя услугами связи. При измерении характеристик трафика используется метод «подмешивания» тестового трафика в активные соединения связи без ухудшения параметров качества трафика пользователя услугами связи.

Информация об измеряемых характеристиках трафика передаётся для дальнейшей обработки на серверы Системы КМУТ. Измерению подлежат характеристики трафика между зондами КМУТ или зондами КМУТ и серверами Системы КМУТ, в том числе центральным сервером Системы КМУТ.

Зонды КМУТ в зависимости от модификации могут иметь следующие функциональные возможности:

- измерение характеристик трафика в сети связи с пропускной способностью до 10 Гбит/с;

- резервирование каналов связи (услуг связи) с использованием протокола динамической маршрутизации BGP;

- одновременный контроль характеристик трафика двух независимых каналов связи;

- измерение температуры;

- определение наличия напряжения в сети электропитания зондов КМУТ, распределенных по сети связи в составе Системы КМУТ, с привязкой к системной шкале времени (режим синхронизации от сервера Системы КМУТ) относительно национальной ШВ РФ UTC (SU), хранение в памяти и выдача информации в сервер Системы КМУТ о событиях выключения, временного интервала отсутствия и включения электропитания;

- прозрачное прохождение пакетов информации через зонд КМУТ в случае отсутствия электропитания;

- возможность организации резервного или технологического канала связи по сети оператора подвижной телефонной радиосвязи через встроенный модуль LTE/GSM;

- обеспечение отказоустойчивости электропитания за счет наличия двух встроенных, независимых импульсных блоков электропитания.

Конструктивно зонды КМУТ выполнены в виде блоков, размещаемых в заданных точках подключения пользователя услугами связи.

Общий вид модификаций зондов КМУТ представлен на рисунках 1 - 7. Пломбирование зондов предусмотрено на болтах крепления корпуса к задней панели зондов КМУТ.

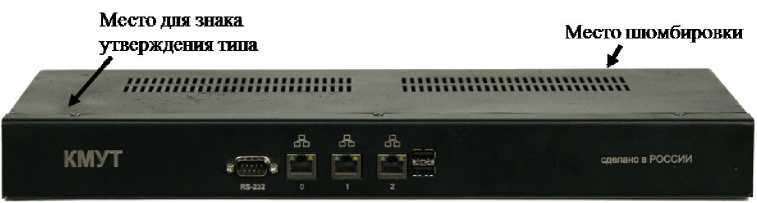

Рисунок 1 - Общий вид модификаций зондов КМУТ - КМУТ М1, КМУТ М3

Место ппя чпякя

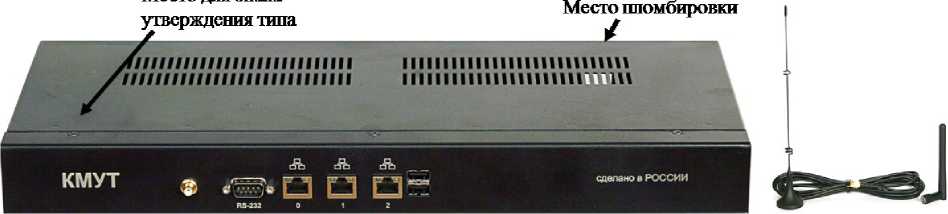

Рисунок 2 - Общий вид модификации зондов КМУТ - КМУТ М2

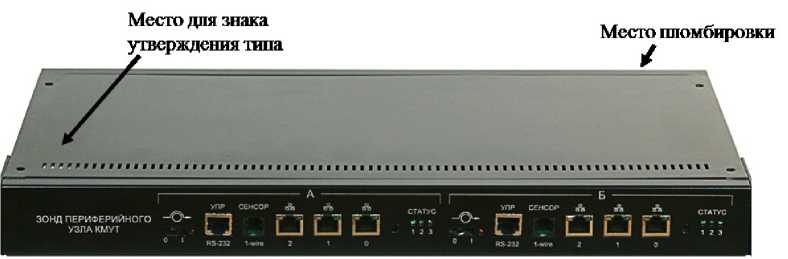

Рисунок 3 - Общий вид модификации зондов КМУТ - КМУТ-ПУ

Рисунок 4 - Общий вид модификации зондов КМУТ - КМУТ-ПУ М1

Рисунок 5 - Общий вид модификации зондов КМУТ - КМУТ Л

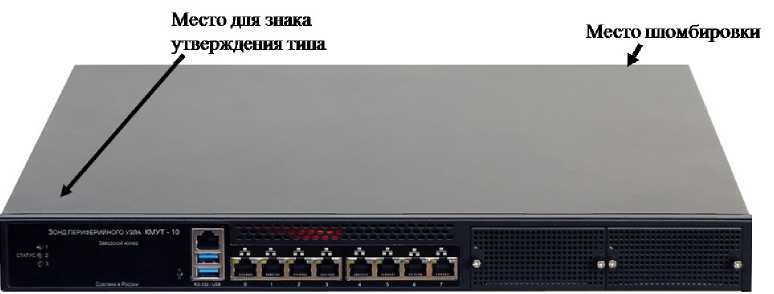

Рисунок 6 - Общий вид модификации зондов КМУТ - КМУТ-10

Рисунок 7 - Общий вид модификации зондов КМУТ - КУТ М1

В состав программного обеспечения (ПО) зондов КМУТ входит операционная система специального назначения Astra Linux Special Edition (свидетельство о государственной регистрации программы для ЭВМ № 2009616752) и ПО периферийного узла Системы КМУТ («ЭХО - Зонд») 2.0, свидетельство о государственной регистрации программы для ЭВМ № 2019611104).

Таблица 1 - Идентификационные данные ПО

Конструкция зондов КМУТ исключает возможность несанкционированного влияния на ПО и измерительную информацию. Специальных средств защиты от непреднамеренных и преднамеренных изменений ПО не требуется, уровень защиты по рекомендации Р 50.2.0772014 «средний».

Таблица 2 - Метрологические и технические характеристики

наносится типографским способом на руководство по эксплуатации и на верхние панели зондов КМУТ в виде наклейки.

Таблица 3 - Комплектность средства измерений

осуществляется по документу ЦТСВ.466961.002МП «Зонды периферийного узла Системы контроля, мониторинга и управления трафиком. Методика поверки. Изменение №1», утвержденному ООО «КИА» 10.10.2019 г.

Основное средства поверки: Комплекс измерительный ВЕКТОР-ИКИ-2016 (рег. № 65643-16).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых зондов КМУТ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объемов (количества) цифровой информации (данных), передаваемых по каналам Интернет и телефонии

Общество с ограниченной ответственностью «Инженер Центр» (ООО «Инженер Центр») ИНН 5047111192

Адрес: 141407, Московская область, г. Химки, Нагорное шоссе, д. 2

Телефон (факс): +7 (495)785-57-70, +7 (917) 579-76-95

E-mail: info@kmyt.ru

Общество с ограниченной ответственностью «Информационно-контрольные технологии и системы» (ООО «ИТИС»)

ИНН 5047140330

Адрес: 141400, Московская область, г. Химки, ул. Ленинградская, д. 29

Телефон (факс): +7 (495)367-12-72, +7 (929) 907-82-17

Общество с ограниченной ответственностью «Инженер Центр»

(ООО «Инженер Центр»)

ИНН 5047111192

Адрес: 141407, Московская область, г. Химки, Нагорное шоссе, д. 2

Телефон (факс): +7 (495)785-57-70, +7 (917) 579-76-95

E-mail: info@kmyt.ru

Общество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)

Адрес: 109029, г. Москва, Сибирский проезд, д. 2, стр. 11

Телефон (факс): +7 (495) 737-67-19

E-mail: VS-KIA@rambler.ru

Аттестат аккредитации ООО «КИА» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310671 от 22.05.2015 г.
