№53 от 13.01.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 296944
О внесении изменений в сведения об утвержденном типе средств измерений 65555-16
Приказы по основной деятельности по агентству Вн. Приказ № 53 от 13.01.2022
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «13» января 2022 г. № 53
Сведения
об утвержденном типе средств измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителя
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Место осуществления деятельности Изготовителя |
Заявитель | |
|
Прежний адрес |
Новый адрес | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
1. |
Уровнемеры ультразвуковые |
ТИТАН- 253У, ТИТАН- 270У |
65555-16 |
Акционерное общество «ТЕККНОУ» (АО «ТЕККНОУ»), г. Санкт-Петербург |
Адрес: 196066, г. Санкт-Петербург, Московский пр., д. 212, офис 0012 |
Адрес: 192148, г. Санкт-Петербург, пр. Елизарова, д. 31, корп. 2, литер А Юридический адрес: 199155, г. Санкт-Петербург, ул. Уральская, д. 17, корп. 3, литер Е, пом. 24 - Н, офис 4 |
Акционерное общество «ТЕККНОУ» (АО «ТЕККНОУ»), г. Санкт-Петербург |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» января 2022 г. № 53
Лист № 1 Регистрационный № 65555-16 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Уровнемеры ультразвуковые ТИТАН-253У, ТИТАН-270У
Назначение средства измеренийУровнемеры ультразвуковые ТИТАН-253У, ТИТАН-270У (далее - уровнемеры) предназначены для бесконтактных измерений уровня жидкостей, сыпучих и пастообразных сред в закрытых и открытых емкостях, резервуарах, отстойниках и т.п.
Описание средства измеренийПринцип действия уровнемеров основан на измерении интервала времени между излучением акустического сигнала и получением отраженного от поверхности контролируемой среды эхо-сигнала.
Конструктивно уровнемеры состоят из ультразвукового преобразователя (далее -преобразователя) и электронного блока, размещенных в одном корпусе. В зависимости от модификации к электронному блоку уровнемеров ТИТАН-253У может быть подключен коннектор для электрического соединения, а к электронному блоку уровнемеров ТИТАН-270У - дисплейный модуль ДМ-70, который предназначен для отображения результатов измерений, текущих настроек и конфигурирования.
Преобразователь преобразует электромагнитные колебания, генерируемые в электронном блоке, в импульсные акустические сигналы ультразвукового диапазона, излучаемые поверхностью преобразователя. Во время паузы между импульсами преобразователь осуществляет обратное преобразование полученного отраженного акустического сигнала в электрический, поступающий на вход электронного блока.
Электронный блок измеряет интервал времени между излучаемым акустическим сигналом и эхо-сигналом. Затем, с учетом известной скорости акустического сигнала в воздушной среде, высоты резервуара и положения уровнемера, вычисляет значение уровня и преобразует его в сигнал аналогового и/или цифрового выхода.
Уровнемеры выпускаются различных модификаций, отличающихся диапазоном измерений, отсутствием или наличием взрывозащиты, типом механического и электрического соединений, возможностью и способом конфигурирования и типом выходного сигнала.
Результаты измерений уровнемеров посредством выходных аналоговых или (и) цифровых сигналов передаются на внешние устройства отображения и управления технологическими процессами.
Конфигурирование уровнемеров ТИТАН-253У осуществляется с помощью двух кнопок, расположенных на корпусе электронного блока или с помощью магнитного стилуса, прикладываемого к двум площадкам, установленным вместо кнопок, и контролируется по двум встроенным светодиодным индикаторам.
Конфигурирование уровнемеров ТИТАН-270У осуществляется с помощью кнопок на дисплейном модуле ДМ-70, с помощью внешнего HART-коммуникатора или персонального компьютера через HART-модем.
Также конфигурирование уровнемеров может осуществляться через интерфейс RS485 (Modbus RTU).
Уровнемеры монтируются на резервуаре с помощью резьбового или фланцевого соединения.
Общий вид уровнемеров и содержание маркировки представлены на рисунке 1.
Дисплейный модуль ДМ
Место нанесения заводского
б)

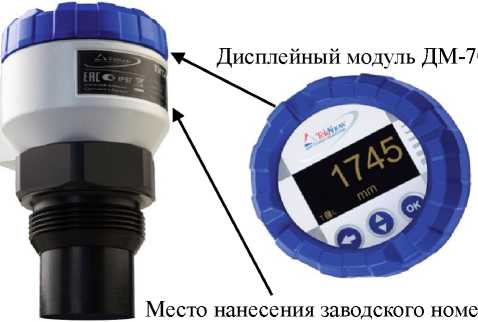

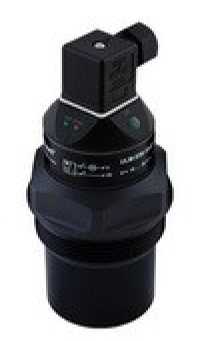

Рисунок 1 - Внешний вид уровнемеров ультразвуковых, обозначение места нанесения маркировки
а) ТИТАН-253У, б) ТИТАН-270У
Уровнемеры ультразвуковые ТИТАН-253У имеют цельносварной неразборный пластиковый корпус и не требуют пломбировки от несанкционированного доступа.
Уровнемеры ультразвуковые ТИТАН-270У от несанкционированного доступа пломбируются с помощью клейма-наклейки, которая наносится на электронный блок под крышкой уровнемера. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

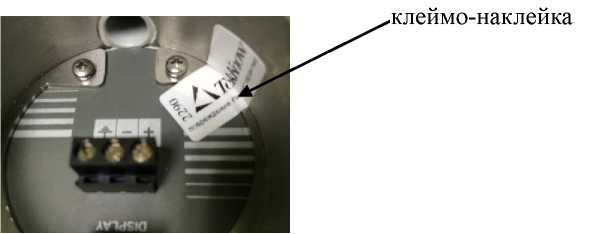

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Уровнемеры ультразвуковые ТИТАН-253У имеют встроенное программное обеспечение ULM, предназначенное для идентификации, сбора, обработки, регистрации, передачи данных, настройки и диагностики.
Уровнемеры ультразвуковые ТИТАН-270У имеют встроенное программное обеспечение ТИТАН-270У и встроенное программное обеспечение ДМ-70, установленное на дисплейный модуль ДМ-70. Программное обеспечение ТИТАН-270У предназначено для идентификации, сбора, обработки, регистрации и передачи данных. Программное обеспечение ДМ-70 предназначено для передачи данных, настройки, диагностики и отображения результатов измерений.
Программное обеспечение уровнемеров соответствует среднему уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | ||
|
ТИТАН-253У |
ТИТАН-270У | ||
|
Идентификационное наименование программного обеспечения |
ULM |
ТИТАН-270У |
ДМ-70 |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже V2 |
не ниже 2.1 |
не ниже 4.2 |
Влияние программного обеспечения было учтено при нормировании метрологических характеристик.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
ТИТАН-253У |
ТИТАН-270У | |
|
Диапазон измерений уровня, м: - исполнение 01 |
от 0,1 до 1,0 | |
|
- исполнение 02 |
от 0,2 до 2,0 |
от 0,15 до 2,0 |
|
- исполнение 06 |
от 0,2 до 6,0 |
от 0,25 до 6,0 |
|
- исполнение 10 |
от 0,4 до 10,0 |
от 0,4 до 10,0 |
|
- исполнение 20 |
от 0,5 до 20,0 |
от 0,5 до 20,0 |
|
Пределы допускаемой основной приведенной погрешности измерений уровня, % от верхнего | ||
|
предела диапазона измерений: - исполнение 01: | ||
|
- в диапазоне измерений от 0,1 до 0,2 м |
±0,3 |
- |
|
- в диапазоне измерений свыше 0,2 до 1,0 м |
±0,2 |
- |
|
- исполнения 02, 06 |
±0,15 |
±0,15 |
|
- исполнения 10, 20 |
±0,2 |
±0,15 |
|
Пределы допускаемой дополнительной приведенной | ||
|
погрешности измерений уровня, вызванной |
±0,04 | |
|
изменением температуры окружающего воздуха на 1 °С , % от верхнего предела диапазона измерений | ||
|
Дискретность отсчета, мм: - исполнение 01 | ||
|
- исполнения 02, 10 |
1 |
1 |
|
- исполнение 06 |
2 | |
|
- исполнение 20 |
2,5 | |
|
Нормальные условия измерений: | ||
|
- температура окружающего воздуха, °С |
от +15 до +25 | |
|
- относительная влажность окружающего | ||
|
воздуха при температуре 35 °С, %, не более |
от 40 до 80 | |
|
- атмосферное давление, кПа |
от 97,3 до 105,3 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
ТИТАН-253У |
ТИТАН-270У | |||
|
Выходной сигнал |
(4-20) мА; |
(4-20) мА, HART; | ||
|
или (0-10) В; |
или RS485 (Modbus | |||
|
или RS485 (Modbus RTU) |
RTU) | |||
|
Напряжение питания постоянного тока, В: | ||||
|
- исполнение N (взрывобезопасная среда) |
от 18 до 36 | |||
|
- исполнение Xi (взрывоопасная среда) |
от 18 до 30 | |||
|
Потребляемая мощность, Вт, не более |
1 | |||
|
Угол излучения, градус: | ||||
|
- исполнения 01, 02, 10 |
10 | |||
|
- исполнение 06 |
14 | |||
|
- исполнение 20 |
12 | |||
|
Габаритные размеры (длина х ширина х высота), мм, не более: | ||||
|
- исполнение 01 |
54 х 64 х 115 |
- | ||
|
- исполнение 02 |
54 х 64 х 119 |
71 х 103 х 123 | ||
|
- исполнение 06 |
61 х 67 х 130 |
71 х 103 х 136 | ||
|
- исполнение 10 |
0 72 х 150 |
72 х 103 х 149 | ||
|
- исполнение 20 |
0220х180 |
0 220 х 186 | ||
|
Масса, кг, не более: - исполнение 01 |
0,20 | |||
|
- исполнение 02 |
0,20 |
0,35 | ||
|
- исполнение 06 |
0,25 |
0,43 | ||
|
- исполнение 10 |
0,43 |
0,63 | ||
|
- исполнение 20 |
2,80 |
3,10 | ||
|
Максимальное рабочее избыточное давление, МПа |
0,1 | |||
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -40 до +70 |
от -40 до +85 | ||
|
- относительная влажность окружающего | ||||
|
воздуха при температуре 35 °С, %, не более | ||||
|
- атмосферное давление, кПа |
95 от 84,0 до 106,7 | |||
|
Средний срок службы, лет |
10 | |||
|
Средняя наработка на отказ, ч |
100000 | |||
|
Маркировка взрывозащиты |
0ExiaIIBT5 X, 0ExiaIIAT5 X или | |||
|
1ExiaIIAT5 X * | ||||
|
Степень защиты корпуса от воздействия пыли и |
IP67 | |||
|
влаги по ГОСТ 14254-96 | ||||
|
* - в зависимости от исполнения | ||||
наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на корпус уровнемера.
Лист № 5 Всего листов 5 Комплектность средства измерений
Таблица 4 - Комплектность уровнемеров
|
Наименование |
Обозначение |
Количество |
|
Уровнемер ультразвуковой |
1 шт. | |
|
Коннектор* |
1 шт. | |
|
Магнитный стилус* |
1 шт. | |
|
Дисплейный модуль ДМ-70** |
1 шт. | |
|
Портативный HART-коммуникатор** |
1 шт. | |
|
Руководство по эксплуатации*** |
РЭ 4214.002.44345622.253У РЭ 4214.002.44345622.270У |
1 экз. |
|
Паспорт |
1 экз. | |
|
Методика поверки |
МП 2511/0006-15 |
1 экз. |
|
* - поставляется только для уровнемеров ультразвуковых ТИТАН-253У (в зависимости от модификации); ** - поставляется по заказу только для уровнемеров ультразвуковых ТИТАН-270У; *** - в зависимости от исполнения. | ||
Методика измерений приведена в документах «Уровнемер ультразвуковой ТИТАН-253У. Руководство по эксплуатации. РЭ 4214.002.44345622.253У», «Уровнемер ультразвуковой ТИТАН-270У. Руководство по эксплуатации. РЭ 4214.001.44345622.270У».
Нормативные и технические документы, устанавливающие требования к уровнемерам ультразвуковым ТИТАН-253У, ТИТАН-270УТУ 4214-002-44345622-2015 Уровнемеры ультразвуковые ТИТАН-253У, ТИТАН-270У. Технические условия.
ИзготовительАкционерное общество «ТЕККНОУ» (АО «ТЕККНОУ»)
ИНН 7801079340
Адрес: 192148, г. Санкт-Петербург, пр. Елизарова, д. 31, корпус 2, литер А
Юридический адрес: 199155, г. Санкт-Петербург, ул. Уральская, д. 17, корп. 3, литер Е, пом. 24 - Н, офис 4
Телефон: +7 (812) 324-56-27, факс 324-56-29
Web-сайт: www.tek-know.ru
E-mail: info@tek-know.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
53
13 января 2022 г.
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений о месте осуществления деятельности изготовителя утвержденного типа средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
4. Контроль за исполнением ИйёТбЯЩёГд Приказа бёТаВЛЯКХза собой. Подлинник электронного документа, подписанного ЭП,
