УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» ноября 2023 г. № 2390

Лист № 1 Регистрационный № 56898-14                                          Всего листов 22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки паспортизации радиоактивных отходов СКГ-02-03, СКГ-02-04, СКГ-02-05

Назначение средства измерений

Установки паспортизации радиоактивных отходов СКГ-02-03, СКГ-02-04, СКГ-02-05 (далее - установки) предназначены для измерений удельной активности радионуклидов и мощности амбиентного эквивалента дозы гамма-излучения.

Описание средства измерений

Установки используются с целью контроля радиационных параметров радиоактивных отходов (РАО) и их классификации. Принцип действия установок основан на преобразовании энергии гамма-излучения в чувствительном объёме детектора в электрические импульсы пропорциональной амплитуды с последующей их регистрацией и обработкой полученного спектра с помощью персонального компьютера.

Установка СКГ-02-03 представляет собой измерительный комплекс, состоящий из четырёх гамма-спектрометрических трактов со сцинтилляционными детекторами, двух гамма- дозиметрических детекторов, весов платформенных электронных, опорноповоротного устройства для размещения контейнера кубической формы (типа НЗК-150-1,5П объёмом 1500 дм³), автоматизированного рабочего места (АРМ) оператора и комплекта видеонаблюдения. Установка может быть доукомплектована дополнительным измерительным спектрометрическим трактом на выносной стойке.

Установка СКГ-02-03 имеет модификации, обусловленные выбором типа устройства детектирования. Выбор типа устройств детектирования для установок СКГ-02-03 определяется исходя из параметров контролируемых РАО (уровня их активности и предполагаемого изотопного состава) по согласованию с Заказчиком. При этом выбирается оптимальное устройство детектирования с требуемыми характеристиками по эффективности регистрации и разрешающей способности. В качестве устройств детектирования типа УДС-ГЦ могут быть использованы следующие устройства (в зависимости от комплектации):

• -    устройство детектирования гамма-излучения сцинтилляционное цифровое УДС-ГЦ-40О 40-485-АС (кристалл NaI(Tl) (40Q40) мм);

• -    устройство детектирования гамма-излучения сцинтилляционное цифровое УДС-ГЦ-63П63-485 (кристалл NaI(Tl) (63П63) мм);

• -    устройство  детектирования  гамма-излучения  сцинтилляционное  цифровое

УДС-ГЦ-В380-25П25-485-АС (кристалл LaBr3(Ce) (25□ 25) мм);

• -    устройство  детектирования  гамма-излучения  сцинтилляционное  цифровое

УДС-ГЦ-В380-38П38-485-АС (кристалл LaBr3(Ce) (38□ 38) мм);

• -    устройство детектирования гамма-излучения полупроводниковое цифровое

УДС-ГЦ-CZT (кристалл CdZnTe).

Установка СКГ-02-04 представляет собой измерительный комплекс, имеющий варианты исполнения СКГ-02-04, СКГ-02-04-02, СКГ-02-04-03, СКГ-02-04-04 и СКГ-02-04-05, конструктивно отличающиеся друг от друга.

Базовое исполнение СКГ-02-04 состоит из стационарной автономной управляемой поворотно-весовой платформы для размещения на ней объектов цилиндрической формы, не превышающих габаритных размеров цилиндра (0610х870±50) мм (бочки с РАО объемом 50, 100, 200 дм³, крафт-мешки и т.п.), одного гамма-дозиметрического детектора и комплекта мобильного измерительного, включающего в себя один гамма-спектрометрический тракт со сцинтилляционным детектором и АРМ оператора.

Исполнение СКГ-02-04-02 состоит из комплекта мобильного измерительного, включающего в себя один гамма-спектрометрический тракт со сцинтилляционным детектором, один гамма-дозиметрический датчик и АРМ оператора.

Исполнение СКГ-02-04-03 состоит из одного гамма-спектрометрического тракта со сцинтилляционным детектором, одного гамма-дозиметрического детектора и АРМ оператора. Гамма-спектрометрический тракт располагается внутри коллиматора. Детекторы

размещаются на штативах.

Исполнение СКГ-02-04-04 состоит из гамма-спектрометрического тракта и АРМ оператора. Устройство детектирования размещается в защитном коллиматоре, который в свою очередь устанавливается в нише стены.

Исполнение СКГ-02-04-05 состоит из двух измерительных стоек, включающих в себя

два гамма-спектрометрических тракта со сцинтилляционными детекторами, для одновременного измерения объекта с двух сторон, трёх гамма-дозиметрических детекторов, передвижной платформы для размещения контейнера с РАО и АРМ оператора.

Установки СКГ-02-04 всех исполнений имеют модификации, обусловленные выбором типа устройства детектирования. Выбор типа устройства детектирования для установок СКГ-02-04 определяется исходя из параметров, контролируемых РАО (уровня их активности и предполагаемого изотопного состава) по согласованию с Заказчиком, а также от потребности автономной работы измерительного тракта (питание от аккумулятора). Выбирается оптимальное устройство детектирования с требуемыми характеристиками по эффективности регистрации и разрешающей способности, а также исходя из потребности работы в автономном режиме. В качестве устройств детектирования типа УДС-ГЦ или УДС-ГЦА могут быть использованы следующие устройства (в зависимости от комплектации): цифровое

автономное УДС-ГЦА-В380-25x25-RS (кристалл LaBn(Ce) (25x25) мм);

• -  устройство детектирования гамма-излучения сцинтилляционное автономное УДС-ГЦА-В380-38x38-RS (кристалл LaBn(Ce) (38x38) мм);

• -  устройство  детектирования  гамма-излучения сцинтилляционное

цифровое автономное УДС-ГЦА-40x40-RS-BT1 (кристалл NaI(Tl) (40x40) мм);

• -  устройство  детектирования  гамма-излучения сцинтилляционное

цифровое автономное УДС-ГЦА-В380-25x25-RS-BT1 (кристалл LaBn(Ce)

(25x25) мм);

• -  устройство детектирования  гамма-излучения сцинтилляционное

цифровое автономное УДС-ГЦА-В380-38x38-RS-BT1 (кристалл LaBn(Ce)

(38x38) мм);

• -  устройство детектирования гамма-излучения полупроводниковое цифровое УДС-ГЦ-CZT (кристалл CdZnTe).

Установка   СКГ-02-05 представляет собой измерительный комплекс,

имеющий варианты исполнения СКГ-02-05, СКГ-02-05-02, СКГ-02-05-03, СКГ-02-05-04, СКГ-02-05-05, СКГ-02-05-06, СКГ-02-05-07, СКГ-02-05-08, СКГ-02-05-09, конструктивно отличающиеся друг от друга.

Базовое исполнение СКГ-02-05, состоит из стационарной, автономной управляемой поворотно-весовой платформы-для размещения на ней бочек объёмом 200 дм³, одного гамма- дозиметрического детектора и комплекта мобильного измерительного, включающего в себя один гамма-спектрометрический тракт с полупроводниковым детектором на основе кристалла из особо чистого германия (ППД ОЧГ) и АРМ оператора.

Могут применяться поворотно-весовые платформы двух типов: с диаметром не более 600 мм (по основанию устанавливаемого контейнера) и массой контейнера не более 700 кг или с диаметром не более 2000 мм (по основанию устанавливаемого контейнера) и массой контейнера не более 12500 кг.

Исполнение СКГ-02-05-02 состоит из комплекта мобильного измерительного, включающего в себя один гамма-спектрометрический тракт с ППД ОЧГ, один гамма-дозиметрический детектор и АРМ оператора.

Исполнение СКГ-02-05-03 состоит из стационарной автономной управляемой поворот- но-весовой платформы для размещения на ней счетного образца, одного гамма-дозиметрического детектора и двух комплектов мобильных измерительных, включающих в се- бя два гамма-спектрометрических тракта с ППД ОЧГ для одновременного измерения одного объекта в двух точках на различной высоте, АРМ оператора.

Исполнение СКГ-02-05-04 состоит из стационарной измерительной камеры, обеспечивающей экранирование со всех сторон, управляемой поворотно-весовой платформы для разме- щения на ней счетного образца, гамма-спектрометрического тракта с ППД ОЧГ, АРМ операто- ра.

Исполнение СКГ-02-05-05 состоит из управляемой поворотно-весовой платформы для размещения на ней счетного образца, защитного экрана, стойки измерительной, включающей в себя два (один) гамма-спектрометрических тракта с ППД ОЧГ для одновременного измерения одного объекта в двух (одной) точках и АРМ оператора.

Исполнение СКГ-02-05-06 состоит из стойки измерительной, включающей в себя один гамма-спектрометрический тракт с ППД ОЧГ, три гамма-дозиметрических детектора и АРМ оператора.

Исполнение СКГ-02-05-07 состоит из двух измерительных стоек, включающих в себя два гамма-спектрометрических тракта с ППД ОЧГ для одновременного измерения объекта с двух сторон, трёх гамма-дозиметрических детекторов, передвижной платформы для размеще- ния контейнера с РАО и АРМ оператора.

Исполнение СКГ-02-05-08 состоит из стационарной автономной управляемой поворот- но-весовой платформы для размещения на ней счетного образца, измерительной стойки с при- водом, включающей в себя гамма-спектрометрический тракт с ППД ОЧГ, гамма- дозиметрического детектора и АРМ оператора.

Исполнение СКГ-02-05-09 состоит из стационарной автономной управляемой поворот- но-весовой платформы для размещения на ней счетного образца, комплекта мобильного изме- рительного на базе самоходной электрической тележки на колёсах с подъёмником, включающе- го в себя один гамма-спектрометрический тракт с ППД ОЧГ, гамма-дозиметрический детектор и АРМ оператора.

Установки СКГ-02-05 всех исполнений имеют модификации, обусловленные выбором типа устройства детектирования. Для установок СКГ-02-05 выбор типа полупроводникового детектора (ППД) на основе кристалла из особо чистого германия (ОЧГ) определяется исходя из параметров контролируемых РАО (уровня их активности и предполагаемого изотопного состава) по согласованию с Заказчиком. Выбирается оптимальный ППД ОЧГ с требуемыми характеристиками по эффективности регистрации, разрешающей способности и диапазону регистрируемой энергии, а также исходя из эксплуатационных характеристик по способу охлаждения детектора (азотоохлаждаемые или электроохлаждаемые).

Проведение измерений удельной активности в геометриях измерений и радионуклидов, отличных от указанных в таблице 3, могут проводиться с использованием аттестованных в установленном порядке методик измерений.

Типы и модели детекторов, применяемых в установках СКГ-02-05 и обеспечивающих требуемые характеристики, приведены в таблице 1.

Таблица 1

Тип детектора	Модель детектора
Полупроводниковый детектор на основе кристалла из особо чистого германия	GEM10,   GEM20,   GEM30, GEM40, GC10, GC20, GC30, GC40

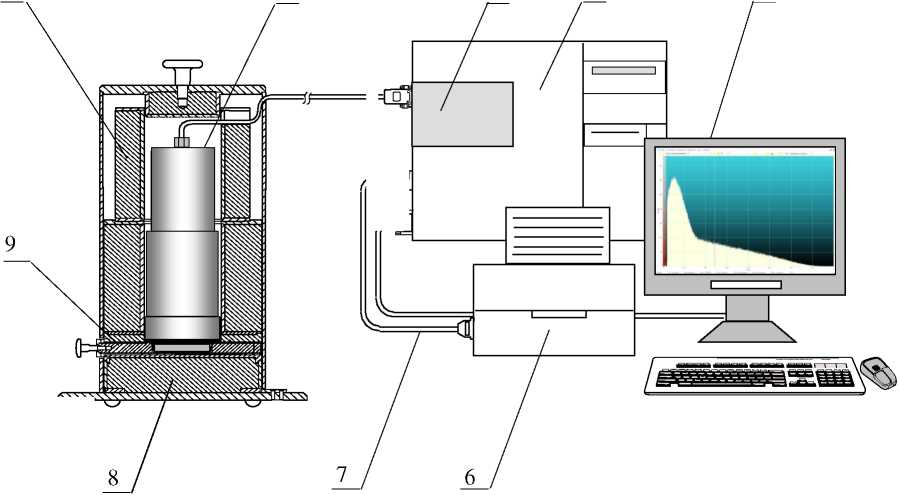

Общий вид установок с обозначением места нанесения знака утверждения типа представлен на рисунках 1 - 3.

Схема пломбировки от несанкционированного доступа представлена на рисунках 4 и 5.

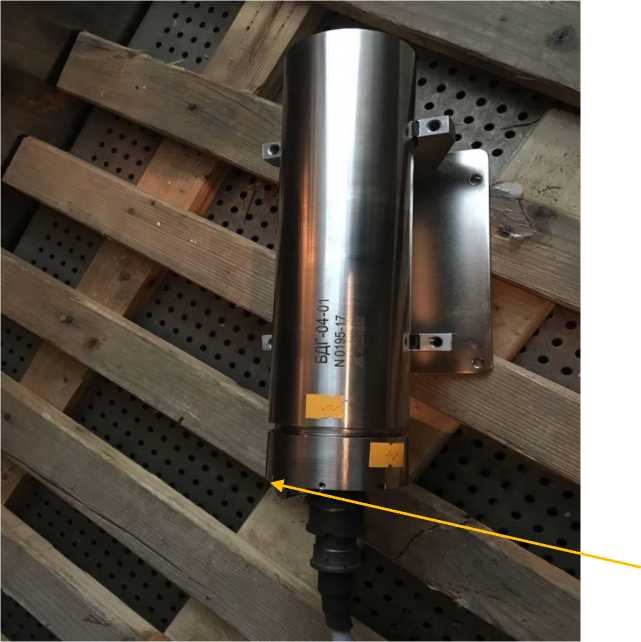

Блок детектирования (детектор измерения МАЭД)

Устройство детектирования

Место нанесения знака утверждения типа

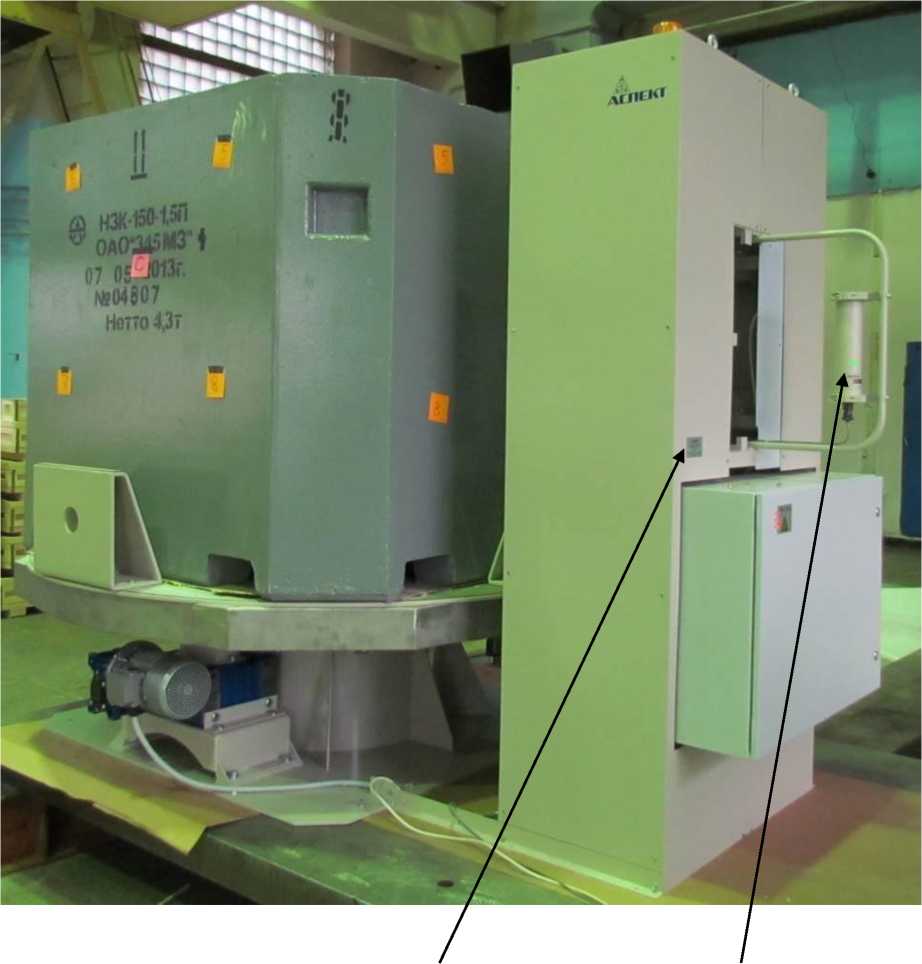

Рисунок 2 - Общий вид базового исполнения установки СКГ-02-04

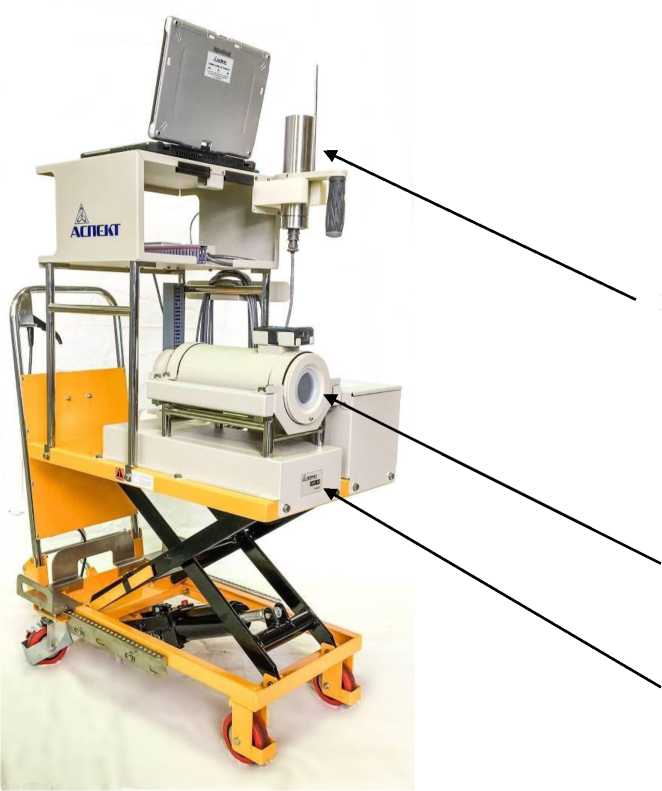

Место нанесения знака утверждения типа

ППД ОЧГ

Комплект мобильный измерительный

Блок детектирования (детектор

стационарная автономная поворотно-весовая платформа

измерения МАЭД)

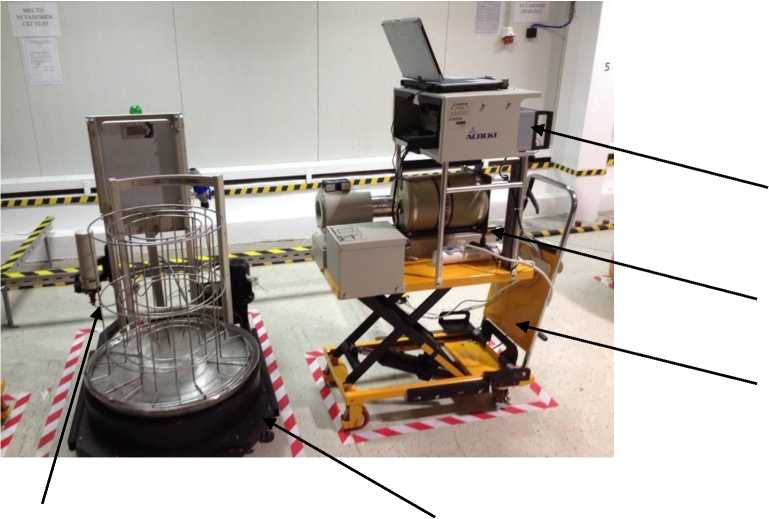

Рисунок 3 - Общий вид базового исполнения установки СКГ-02-05

Места нанесения пломб

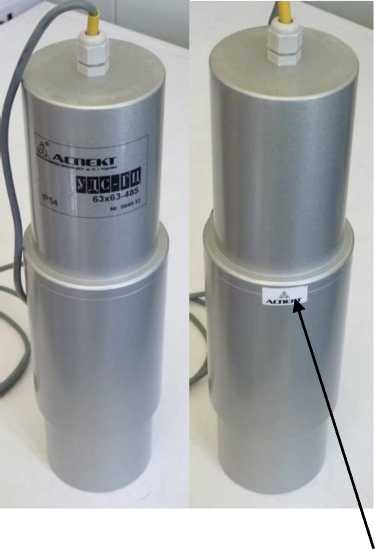

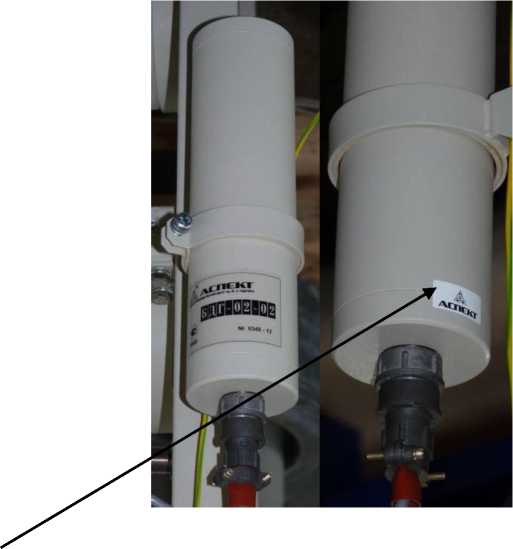

Рисунок 4 - Блоки детектирования

Программное обеспечение

Метрологически значимая часть программного обеспечения установок и измеряемые данные защищены от преднамеренных и непреднамеренных изменений с помощью специальных средств.

Уровень защиты программного обеспечения «высокий» в соответствии с Р50.2.0772014.

Таблица 2 - Идентификационные данные программного обеспечения

Тип установки	Наименование ПО	Иденти-фикацион-ное наименование ПО	Номер версии (идентификационный номер) ПО 1	Цифровой идентификатор ПО (контрольная сумма исполняемого кода метрологически значимой части)	Алгоритм вычисления цифрового идентификатора ПО
СКГ-02-03	программный комплекс «Дио-ген-Ш» (Diogen III)	Diogen III	3.1.ххх	d5a77c2b	CRC32
СКГ-02-04, СКГ-02-05	программный комплекс «Диоген II» (Diogen П)	Diogen II	3.0.ххх	0e641a21	CRC32
	программный комплекс «ЛСРМ СПОРО»	Spec-traLine Handy	1.5.ххх	9c6395ee
	программный комплекс «ЛСРМ СПОРО (Стерео)»	Spec-traLine Handy	1.6.хххх	7ac61ea9

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение
Относительное энергетическое разрешение по линии гамма-излучения с энергией 662 кэВ радионуклида 137Cs для каждого спектрометрического
тракта установки СКГ-02-03, %, не более: УДС-ГЦ-40х40-485-АС	8
УДС-ГЦ-63х63-485	8
УДС-ГЦ-В380-25х25-485-АС	3,5
УДС-ГЦ-В380-38х38-485-АС	3,5
Относительное энергетическое разрешение по линии гамма-излучения с энергией 662 кэВ, радионуклида 137Cs установки СКГ-02-04, %, не более:
УДС-ГЦ-40х40-и8В, УДС-ГЦА-40х40^8-ВТ1	8
УДС-ГЦ-бЗхбЗ-USB	8
УДС-ГЦА-В380-25х25^8, УДС-ГЦА-В380-25х25^8-ВТ1	3,5
УДС-ГЦА-В380-38х38-И8, УДС-ГЦА-В380-38х38^8-ВТ1	3,5
Энергетическое разрешение, для установок СКГ-02-05 по линии
гамма-излучения с энергией, кэВ, не более*: для линии с энергией 122 кэВ радионуклида 57Co	1,25
для линии с энергией 1332 кэВ радионуклида 60Co Действительное значение энергетического разрешения определяется при первичной поверке и указывается в формуляре	2,5
Диапазон энергий регистрируемого гамма-излучения, МэВ	от 0,05 до 3,0
Пределы допускаемой основной относительной погрешности характеристики преобразования (интегральная нелинейность) в диапазоне измеряемых энергий для установок, %: СКГ-02-03, СКГ-02-04	±1,0
СКГ-02-05	±0,05
Абсолютная эффективность регистрации установки СКГ-02-03 в пике полного поглощения с энергией 662 кэВ радионуклида 137С$ для точечной геометрии, на расстоянии источник - детектор 25 см каждого спектрометрического тракта, %, не менее: УДС-ГЦ-40х40-485-АС	0,02
УДС-ГЦ-63х63-485	0,1
УДС-ГЦ-В380-25х25-485-АС	0,01
УДС-ГЦ-В380-38х38-485-АС	0,03
Абсолютная эффективность регистрации установки СКГ-02-04 в пике полного поглощения с энергией 662 кэВ радионуклида 137С$ для точечной геометрии на расстоянии источник - детектор 25 см спектрометрического тракта, %, не менее УДС-ГЦ-40х40-и8В, УДС-ГЦА-40х40^8-ВТ1	0,02
УДС-ГЦ-бЗхбЗ-USB	0,1
УДС-ГЦА-В380-25х25^8, УДС-ГЦА-В380-25х25^8-ВТ1	0,01
УДС-ГЦА-В380-38х38-И8, УДС-ГЦА-В380-38х38^8-ВТ1	0,03

Наименование характеристики	Значение
Эффективность регистрации установки СКГ-02-05 относительно абсолютной эффективности регистрации кристалла NaI с размерами (076,5x76,5) мм в пике полного поглощения гамма-квантов с энергией 1332,5 кэВ радионуклида 60Со для точечной геометрии на расстоянии источник-детектор 25 см, %, не менее *действительное значение эффективности регистрации определяется при первичной поверке и указывается в формуляре	10
Максимальная    входная    статистическая    загрузка    каждого спектрометрического тракта установок, имп/с, не менее: УДС-ГЦ-40х40-485-АС УДС-ГЦ-63х63-485 УДС-ГЦ-В380-25х25-485-АС УДС-ГЦ-В380-38х38-485-АС УДС-ГЦ-40х40-и8В, УДС-ГЦА-40х40^8-ВТ1 УДС-ГЦ-бЗхбЗ-USB УДС-ГЦА-В380-25х25^8, УДС-ГЦА-В380-25х25^8-ВТ1 УДС-ГЦД.-В380-38х38-И8, УДС-ГЦА-В380-38х38^8-ВТ1 ППД ОЧГ, в зависимости от применяемых спектрометрических устройств: GEM10, GEM20, GEM30, GEM40, GC10, GC20, GC30, GC40 в комплекте с СУ-05П1 GEM10, GEM20, GEM30, GEM40, GC10, GC20, GC30, GC40 в комплекте с СУ-07ЦП или СУ-07ЦА	1,5^105 1,5^105 2,5^105 2,5^105 1,5^105 1,5^105 2,5^105 2,5^105 5Ч04 Ы05
Нестабильность характеристики преобразования за время непрерывной работы (временная нестабильность) каждого спектрометрического тракта, %, не более: для СКГ-02-03, СКГ 02-04 для СКГ-02-05	1 0,1
Диапазоны измерений удельной активности установки СКГ-02-03 в геометрии контейнер «НЗК-150-1,5П» с равномерным распределением активности на расстоянии 31,6 см за время измерения 40 минут, Бк/кг: цезий-137 (137Cs) УДС-ГЦ-40х40-485-АС УДС-ГЦ-63х63-485 УДС-ГЦ-В380-25х25-485-АС УДС-ГЦ-В380-38х38-485-АС кобальт-60 (60Co) УДС-ГЦ-40х40-485-АС УДС-ГЦ-63х63-485 УДС-ГЦ-В380-25х25-485-АС УДС-ГЦ-В380-38х38-485-АС	от 450 до 5406 от 200 до 9-105 от 630 до 9406 от 360 до 3405 от 160 до V106 от 80 до -•! 05 от 230 до 2406 от 130 до 7,5405

Наименование характеристики	Значение
Диапазоны измерений удельной активности установок СКГ-02-04 в геометрии бочка 200 дм3 с равномерным распределением активности на расстоянии 20 см за время измерения 30 минут, Бк/кг: цезий-137 (137Cs) УДС-ГЦ-40х40-и8В, УДС-ГЦА-40х40-И8-ВТ1	от 40 до 1,5-106
УДС-ГЦ-63х63-и8В	от 16 до 3Д05
УДС-ГЦА-В380-25x25-RS, УДС-ГЦД-В380-25x25-RS-BT1	от 50 до 3Д06
УДС-ГЦД.-В380-38х38-И8, УДС-ГЦА-В380-38х38^8-ВТ1	от 30 до 9Д05
кобальт-60 (60Co) УДС-ГЦ-40х40-и8В, УДС-ГЦА-40х40^8-ВТ1	от 30 до 5,5Д05
УДС-ГЦ-63х63-ивВ	от 15 до V105
УДС-ГЦА-В380-25 х25^8, УДС-ГЦА-В380-25 х25^8-ВТ1	от 45 до V106
УДС-П1А-В380-38 * 38-R8, УДС-ГЦА-В380-38х38^8-ВТ1	от 25 до 3Д05
Диапазоны измерений удельной активности установок СКГ-02-05 в геометрии бочка 200 дм3 с равномерным распределением активности по объему, плотностью наполнителя 1,0 г/см3, в условиях моноизо-топного радионуклида, на расстоянии 20 см за время измерения 60 минут, Бк/кг: цезий-137 (137Cs) Ш1Д ОЧГ GEM и GC с эффективностью регистрации относительно эффективности регистрации кристалла NaI с размерами (076,5х76,5) мм 10 %	от 60 до 7-105
Ш1Д ОЧГ GEM и GC с эффективностью регистрации относительно эффективности регистрации кристалла NaI с размерами (076,5х76,5) мм 20 %	от 40 до 7-105
Ш1Д ОЧГ GEM и GC с эффективностью регистрации относительно эффективности регистрации кристалла NaI с размерами (076,5х76,5) мм 30 %	от 20 до 7-105
Ш1Д ОЧГ GEM и GC с эффективностью регистрации относительно эффективности регистрации кристалла NaI с размерами (076,5х76,5) мм 40 %	от 10 до 7Д05
кобальт-60 (60Co) Ш1Д ОЧГ GEM и GC с эффективностью регистрации относительно эффективности регистрации кристалла NaI с размерами (076,5х76,5) мм 10 %	от 50 до 2,5-105
Ш1Д ОЧГ GEM и GC с эффективностью регистрации относительно эффективности регистрации кристалла NaI с размерами (076,5х76,5) мм 20 %	от 30 до 2,5Д05
Ш1Д ОЧГ GEM и GC с эффективностью регистрации относительно эффективности регистрации кристалла NaI с размерами (076,5х76,5) мм 30 %	от 15 до 2,5-105
Ш1Д ОЧГ GEM и GC с эффективностью регистрации относительно эффективности регистрации кристалла NaI с размерами (076,5х76,5) мм 40 %	от 10 до 2,5-105

Наименование характеристики	Значение
Верхние пределы диапазона измерений удельной активности установки СКГ-02-03 с детектором УДС-ГЦ-В380-25х25-485-АС в геометрии контейнер «НЗК-150-1,5П» с равномерным распределением активности на расстоянии 150 см за время измерения 40 минут при использовании поглощающего фильтра из вольфрама толщиной 3 см, Бк/кг: цезий-137 (137Cs)	54010
кобальт-60 (60Co)	Г109
Верхние пределы диапазона измерений удельной активности установок СКГ-02-04 в геометрии бочка 200 дм3 с равномерным распределением активности на расстоянии 150 см за время измерения 30 минут при использовании поглощающего фильтра из вольфрама толщиной 3 см, Бк/кг: цезий - 137 (137Cs) УДС-ГЦД-В380-25х25^8, УДС-ГЦД-В380-25х25^8-ВТ1	2,54010
кобальт - 60 (60Co) УДС-ГЦД-В380-25х25^8, УДС-ГЦД-В380-25х25^8-ВТ1	8408
Верхние пределы диапазона измерений удельной активности установок СКГ-02-05 в геометрии бочка 200 дм3 с равномерным распределением активности по объему, плотностью наполнителя 1,0 г/см3, в условиях моноизотопного радионуклида на расстоянии 150 см за время измерения 30 минут при использовании поглощающего фильтра из вольфрама толщиной 3 см, Бк/кг: - цезий-137 (137Cs) ППД ОЧГ GEM и GC с эффективностью регистрации относительно эффективности регистрации кристалла NaI с размерами (076,5х76,5) мм 10 %	4,5409
- кобальт-60 (60Co) ППД ОЧГ GEM и GC с эффективностью регистрации относительно эффективности   регистрации   кристалла NaI с размерами (076,5х76,5) мм 10 %	1,5408
Пределы допускаемой относительной погрешности измерений удельной активности для каждого спектрометрического тракта, %	±30
Диапазон измерений МАЭД гамма-излучения c применением детектора БДГ-02 для 137Cs в коллимированном пучке, мкЗв/ч	от 0,1 до V105
Пределы допускаемой относительной погрешности измерений МАЭД	±[20+3/H*(10)],
гамма-излучения c применением детектора БДГ-02 для 137Cs в колли-	где H*(10) чис-
мированном пучке, %	ленное значение
	измеренного значения МАЭД, мкЗв/ч

Наименование характеристики	Значение
Диапазон измерений МАЭД гамма-излучения c применением СКРО-01А-1-06 УДБГ-04-01 (рег. № 56899-15), мкЗв/ч	от 0,1 до V108
Пределы допускаемой относительной погрешности измерений МАЭД гамма-излучения c применением СКРО-01А-1-06 УДБГ-04-01 (рег. № 56899-15), %	±[20+3/H*(10)], где H*(10) численное значение измеренного значения МАЭД, мкЗв/ч
Энергетическая зависимость чувствительности МАЭД фотонного излучения относительно энергии 0,662 МэВ, СКРО-01А-1-06 УДБГ-04-01 (рег. № 56899-15), %	±15
Анизотропия чувствительности при изменении угла падения фотонного излучения в горизонтальной плоскости относительно основного направления облучения СКРО-01А-1-06 УДБГ-04-01 (рег. № 56899-15) для углов от 0 до ± 180°, %	±30
Диапазон измерений массы, кг: для СКГ-02-03 для СКГ-02-04, СКГ 02-05 1) Весы являются покупным изделием и поставляются утвержденного типа. Класс точности по ГОСТ OIML R 76-1-2011: III (средний). По требованию Заказчика допускается поставка весов с расширенным рабочим диапазоном измерений массы	от 40 до10000 1) от 10 до 500 1)
Пределы допускаемой абсолютной погрешности измерений массы, кг: для СКГ-02-03 для СКГ-02-04, СКГ 02-05	±2 ±1

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Установка СКГ-02-03 обеспечивает поворот и фиксацию на время измерения, установленного на поворотной платформе контейнера прямоугольной формы (типа НЗК), каждой из четырех его сторон (с шагом в 90°) параллельно плоскости измерительной стойки, установки СКГ-02-04 и СКГ 02-05 обеспечивают вращение поворотной платформы с установленным на нее измеряемым объектом в процессе измерения со скоростью, об/мин, не более	2
Основная геометрия измерений для: СКГ-02-03: -    объем, дм3 -   габаритные размеры, мм -   толщина стенки, мм	«НЗК-150-1,5П» 1500 1650x1650x1375 150
СКГ-02-04, СКГ-02-05	геометрия бочка 200 дм3
Время установления рабочего режима, мин, не более	30
Время непрерывной работы, ч, не менее	24

Наименование характеристики	Значение
Параметры электропитания: - напряжение переменного трехфазного тока, В	380+38-57
- напряжение переменного тока, В	220+22-33
- частота переменного тока, Гц	50 ± 1
Потребляемая мощность, В^А, не более: СКГ-02-03	2000
СКГ-02-04, СКГ 02-05	1000
Рабочие условия эксплуатации: - температура окружающего воздуха, °С	от +5 до +40
- относительная влажность окружающего воздуха при температуре 30 °С и более низких температурах без конденсации влаги, %	до (75 ± 3)
- атмосферное давление, кПа	от 84,0 до 106,7
Габаритные размеры, мм, не более: установка СКГ-02-03: - установка в сборе: длина	3950
ширина	3130
высота	2200
установки СКГ-02-04: - установка в сборе: длина	2050
ширина	760
высота	1500
установки СКГ-02-05: - установка в сборе: длина	2050
ширина	760
высота	1750
Масса, кг, не более: установка СКГ-02-03: - установка в сборе	1893
установки СКГ-02-04: - установка в сборе	290
установки СКГ-02-05: - установка в сборе	340

Знак утверждения типа

наносится на титульные листы эксплуатационной документации графически или специальным штемпелем, методом сеткографии или путем наклеивания шильдика на боковой стенке установки.

Комплектность средства измерений

Таблица 5 - Комплектность базового исполнения установки СКГ-02-03

Наименование	Обозначение	Количество
Установка паспортизации радиоактивных отходов СКГ-02-03 в составе:	ДЦКИ.412131.015-03	1
Опорно-поворотная платформа, в том числе:	ДЦКИ.301312.011	1
- опора поворотная	-	1
- мотор-редуктор типа	-
NMRV-P 063/130 i=500+T90S4		1 «
Стойка измерительная, в том числе:	ДЦКИ.301421.035	1
- устройство детектирования гамма-излучения	ДЦКИ.418223.082
сцинтилляционное цифровое УДС-ГЦ-В380- 25х25-485-АС		4 2)
- устройство детектирования гамма-излучения	ДЦКИ.418223.063
сцинтилляционное цифровое УДС-ГЦ-В380- 38х38-485-АС		4
- устройство детектирования гамма-излучения	ДЦКИ.418223.087
сцинтилляционное цифровое УДС-ГЦ-40х40- 485-АС		4
- устройство детектирования гамма-излучения	ДЦКИ.418223.075
сцинтилляционное цифровое УДС-ГЦ-63х63- 485		4
- кабель детектора (для УДС-ГЦ-40х40-485-АС,	ДЦКИ.685631.133
УДС-ГЦ-В380-25х25-485-АС, УДС-ГЦ-В380- 38х38-485-АС)		4
- коллиматор	ДЦКИ.305179.073 (ДЦКИ.305179.073-01)	4
- блок детектирования гамма-излучения БДГ-02	ДЦКИ.418264.001-02	2 2)
- шкаф управления и коммутации	ДЦКИ.301122.045	1
- фильтр поглощающий с электромеханическим	-
приводом		4
- источник калибровочный (на основе 232Th) в	-
контейнере-коллиматоре с электромеханическим приводом		4
Весы электронные платформенные типа МЕРА-ВТП	-	1 3)

Продолжение таблицы 5

Наименование	Обозначение	Количество
АРМ оператора, в том числе:	-	1 4)
- промышленный компьютер с установленным программным обеспечением	-	1
- принтер	-	1
- программный комплекс «Диоген III» (Diogen III)		1 5)
Комплект видеонаблюдения ВН-04П (включая две видеокамеры)	ДЦКИ.424929.020-03	1
Комплект ЗИП, в том числе:	ДЦКИ.412131.015-03 ЗИ	1
- устройство дистансерное УД-02	ДЦКИ.301553.009	1
- устройство связи и питания УСП-25	ДЦКИ.424355.001	1
Комплект эксплуатационных документов согласно ведомости ДЦКИ.412131.015-03 ВЭ, включая методику поверки		1
Ведомость эксплуатационных документов	ДЦКИ.412131.015-03 ВЭ	1
Упаковка	ДЦКИ.412915.130	1

Примечания:

• 1) Допускается применение мотора-редуктора другого типа с аналогичными техническими характеристиками.

• 2) Выбор типа устройств детектирования определяется исходя из параметров контролируемых РАО (уровня их активности и предполагаемого изотопного состава). Выбирается оптимальное устройство детектирования с требуемыми характеристиками по эффективности регистрации и разрешающей способности. Комплект устройств детектирования выбирается одного типа. Детектор для измерения МАЭД определяется исходя из требований к диапазону измерений мощности дозы.

• 3) По согласованию с Заказчиком могут поставляться дополнительные весы для взвешивания пустого контейнера НЗК.

• 4) Тип и модель поставляемого компьютера и принтера определяются контрактом (договором) на поставку. Управляющий компьютер должен быть промышленного исполнения, удаленный от измерительной стойки и размещенный на рабочем месте оператора (возможно до расстояния 1000 м).

• 5) Установка СКГ-02-03, исходя из требований Заказчика, может комплектоваться обязательным и дополнительным программным обеспечением.

Весь комплекс ПО поставляется в установленном на рабочий компьютер виде, с настройками под конкретную (поставляемую) конфигурацию установки и в виде инсталляционных пакетов программ на электронном носителе.

Таблица 6 - Комплектность базового исполнения установки СКГ-02-04

Наименование	Обозначение	Количество
Установка паспортизации радиоактивных отходов СКГ-02-04 в составе:	ДЦКИ.412131.015-04	1
Стационарное основание с поворотной плат-	—	1 1)
формой, в том числе:
- платформа поворотная	—	1
- мотор-редуктор типа 2МРЧ-40/80М1-2-12-21-1-3-2-У2-С-0,18/380 ТУ 4161-002-
00221178-98		1
- весы платформенные электронные типа ВБ-1	—	1 2)
4247-013-18217119-00 ТУ
Мобильный измерительный комплекс, в том	—
числе:		1
- подвижная тележка	—	1
- устройство детектирования гамма-излучения сцинтилляционное цифровое УДС-ГЦ-	ДЦКИ.418223.090	1 3)
40x40-USB
- устройство детектирования гамма-излучения сцинтилляционное цифровое УДС-ГЦ-	ДЦКИ.418223.074
63X63-USB		1
- устройство детектирования гамма-излучения сцинтилляционное цифровое УДС-ГЦА-	ДЦКИ.418223.104	1
В380-25х25^Б
- устройство детектирования гамма-излучения сцинтилляционное цифровое УДС-ГЦA-	ДЦКИ.418223.064	1
В380-38х38^Б
- устройство детектирования гамма-излучения сцинтилляционное цифровое УДС-ГЦА-	ДЦКИ.418223.071-01	1
40x40-RS-BT1
- устройство детектирования гамма-излучения сцинтилляционноецифровое УДС-ГЦД-В380-25х25^8-ВТ1	ДЦКИ.418223.104-01	1
-     устройство детектирования гамма- излучения сцинтилляционное цифровое УДС-	ДЦКИ.418223.064-01	1
ГЦД-В380-38х38^8-ВТ1
-     коллиматор	—	1
-     блок детектирования гамма-излучения	ДЦКИ.418264.001-02	1 3)
БДГ-02

Продолжение таблицы 6

Наименование	Обозначение	Количество
-    лазерный дальномер	—	1 4)
-     ноутбук оператора с установленным программным обеспечением		1 5)
программный комплекс «Диоген II» (Diogen II) или программный комплекс «ЛСРМ СПОРО» («ЛСРМ СПОРО Стерео»)		1 6)
Комплект ЗИП, в том числе:	ДЦКИ.412131.015-04 ЗИ	1
-     источник калибровочный на основе ра дионуклида 152Eu	—	1
-     держатель (держатель калибровочного источника)	ДЦКИ.711643.002	1
-    фильтр (поглощающий фильтр)	ДЦКИ.305365.003	1
-     устройство дистансерное УД-02	ДЦКИ.301553.009	1
Комплект эксплуатационных документов согласно ведомости ДЦКИ.412131.015-04 ВЭ, включая методику поверки		1
Ведомость эксплуатационных документов	ДЦКИ.412131.015-04 ВЭ	1
Упаковка	ДЦКИ.412915.024	1

Примечания:

• 1) Стационарное основание с поворотной платформой и весами конструктивно является автономным изделием. По требованию Заказчика, оно может быть исключено из комплекта поставки.

• 2) Весы поставляются утвержденного типа.

• 3) Выбор типа устройства детектирования определяется исходя из параметров контролируемых РАО (уровня их активности и предполагаемого изотопного состава), а также от потребности автономной работы измерительного тракта (питание от аккумулятора). Выбирается оптимальное устройство детектирования с требуемыми характеристиками по эффективности регистрации и разрешающей способности, а также исходя из потребности работы в автономном режиме. Выбор производится по согласованию с Заказчиком. Детектор для измерения МАЭД определяется исходя из требований к диапазону измерений мощности дозы.

• 4) Лазерный дальномер поставляется только по требованию Заказчика и только после согласования его типа с производителем. Тип и модель поставляемого лазерного дальномера определяются контрактом (договором) на поставку.

• 5) Управляющий компьютер типа ноутбук (ударопрочный, с защитой от проникновения влаги и пыли)

• 6) Установка СКГ-02-04, исходя из требований Заказчика, может комплектоваться одним из предлагаемых программных комплексов с обязательным и дополнительным программным обеспечением:

- программный комплекс «Диоген II» (Diogen II) поставляется в случае, когда установка СКГ-02-04 укомплектована стационарным основанием с поворотной платформой и весами.

- программный комплекс «ЛСРМ СПОРО» («ЛСРМ СПОРО Стерео») поставляется в случае, когда в комплект поставки установки СКГ-02-04 не входит стационарное основание с поворотной платформой и весами.

Весь комплекс ПО поставляется в установленном на рабочий компьютер виде, с настройками под конкретную (поставляемую) конфигурацию установки и в виде инсталляционных пакетов программ на электронном носителе.

Таблица 7 - Комплектность базового исполнения установки СКГ-02-05

Наименование	Обозначение	Количество
Установка паспортизации радиоактивных отходов СКГ-02-05 в составе:	ДЦКИ.412131.015-05	1
Устройство весоизмерительное поворотное УВП-01-01, включая: - платформа поворотная с мотор-редуктором - весы - шкаф управления	ДЦКИ.412131.037-01	1 к-т 1 1 1
- комплект корзин		1 к-т 11
Комплект мобильный измерительный КМИ-01, включая:	ДЦКИ.412131.036	1 к-т
- тележка подвижная		1
- ППД на основе кристалла из ОЧГ;		1 2)
- спектрометрическое устройство СУ-05П1;	ДЦКИ.412131.007	1 3)
- спектрометрическое устройство СУ-07ЦП;	ДЦКИ.411619.043	1 3)
- спектрометрическое устройство СУ-07ЦА;	ДЦКИ.411619.042	1 3)
- коллиматор для ППД;		1
- поглощающие фильтры;		1 к-т
- контейнер с принадлежностями;		1
- лазерный дальномер		1 4)
Дозиметрический измерительный тракт в составе:
- блок детектирования гамма-излучения БДГ-02;	ДЦКИ.418264.001	1 5)
- устройство детектирования гамма-излучения УДБГ-04-01	ДЦКИ.418264.007-01	1 5)
АРМ оператора, включая:		1 к-т 4)
- защищённый ноутбук;		1
- принтер		1
Программное обеспечение:
- программный комплекс «Диоген II» (Diogen II)		1 6)
- программный комплекс «ЛСРМ СПОРО» - программный комплекс «ЛСРМ СПОРО Стерео»		1 6) 1 6)

Продолжение таблицы 7

Наименование	Обозначение	Количество
Комплект принадлежностей, включая источник калибровочный		1 7)
Комплект ЗИП согласно ведомости ЗИП ДЦКИ.412131.015-05 ЗИ		1 8)
Ведомость эксплуатационных документов	ДЦКИ.412131.015-05 ВЭ	1
Комплект эксплуатационной документации согласно ведомости ДЦКИ.412131.015-05 ВЭ		1
Ведомость документов по капитальному ремонту	ДЦКИ.412131.015-05 ВРК	1
Комплект ремонтной документации согласно ведомости ДЦКИ.412131.015-05 ВРК		1
Упаковка	ДЦКИ.412915.148	1

Примечания

• 1  Комплект корзин для позиционирования на платформе УВП-01-01 полиэтиленовых или крафт-мешков, измерения которых могут проводиться с использованием аттестованных в установленном порядке методик измерений.

• 2  Выбор типа ППД на основе кристалла из ОЧГ определяется исходя из параметров контролируемых РАО (уровня их активности и предполагаемого изотопного состава). Выбирается оптимальный ППД ОЧГ с требуемыми характеристиками по эффективности регистрации, разрешающей способности и диапазону регистрируемой энергии. А также, исходя из эксплуатационных характеристик, по способу охлаждения ППД (азотоохлаждаемые или электроохлаждаемые). Типы и модели применяемых ППД, обеспечивающих требуемые характеристики, приведены в таблице 1.

• 3  Выбирается одно устройство из предлагаемых. Производитель оставляет за собой право выбора спектрометрического устройства в зависимости из конструктивных и технических требований Заказчика.

• 4  Тип поставляемого покупного оборудования (ноутбука, принтера, лазерного дальномера) определяется контрактом (договором) на поставку.

• 5  Выбирается одно устройство из предлагаемых. Производитель оставляет за собой право выбора состава дозиметрического тракта в зависимости от требований Заказчика к параметру диапазона измерения МАЭД:

• - для диапазона измерения МАЭД фотонного излучения в коллимированном пучке от 0,1 до 1 • 10⁵ мкЗв/ч, применяется блок детектирования БДГ-02;

• - для диапазона измерения МАЭД фотонного излучения от 0,1 до Ъ10⁸ мкЗв/ч, применяется устройство УДБГ-04-01.

• 6  Поставляется один программный комплекс в соответствии с формуляром на программное обеспечение ДЦКИ.00131-01 30 01. Выбор ПО определяется контрактом (договором) на поставку. Весь комплекс ПО поставляется в установленном на рабочий компьютер виде, с настройками под конкретную (поставляемую) конфигурацию установки паспортизации и в виде инсталляционных пакетов программ на электронном носителе.

• 7  Производитель оставляет за собой право выбора применяемого источника гамма-излучения для калибровки по энергии установки. Активность поставляемых источников не превышает значений МЗА в соответствии с СанПиНом 2.6.1.2523-09 (НРБ-99/2009). Поставка калибровочных источников производится только на территории РФ.

• 8 Комплект ЗИП включается в состав установки при поставке на АЭС. Состав комплекта ЗИП должен соответствовать оборудованию, включённому в основной состав установки. Состав комплекта ЗИП формируется по согласованию с заказчиком на этапе оформления договора (контракта) на поставку.

Сведения о методиках (методах) измерений приведены в эксплуатационных документах.

Нормативные и технические документы, устанавливающие требования к установкам паспортизации радиоактивных отходов СКГ-02-03, СКГ-02-04, СКГ-02-05

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия

ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 18 г. № 2841 «Государственная поверочная схема для средств измерений активности радионуклидов, удельной активности радионуклидов, потока и плотности потока альфа-, бета- частиц и фотонов радионуклидных источников»;

НРБ-99/2009) СаНПиН 2.6.1.2523-09. Нормы радиационной безопасности ДЦКИ.412131.015 ТУ. Установки паспортизации радиоактивных отходов;

СКГ-02-03, СКГ-02-04, СКГ-02-05. Технические условия.

Правообладатель

Акционерное общество  «Научно-производственный

Ю.К.Недачина» (АО «НПЦ «АСПЕКТ»)

ИНН 5010002623

Юридический адрес: 141980, Московская обл.,

ул. Сахарова А.Д., д. 8

Телефон (факс): (49621) 6-52-72 (6-51-08)

E-mail: aspect@dubna.ru

Web-страница: http://www/aspect.dubna.ru

Изготовитель

Акционерное общество  «Научно-производственный

Ю.К.Недачина» (АО «НПЦ «АСПЕКТ»)

ИНН 5010002623

Юридический адрес: 141980, Московская обл.,

ул. Сахарова А.Д., д. 8

Телефон (факс): (49621) 6-52-72 (6-51-08)

E-mail: aspect@dubna.ru

Web-страница: http://www/aspect.dubna.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., Солнечногорский р-н, г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон/факс:

(495) 526-6300

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» ноября 2023 г. № 2390

Регистрационный № 15292-09

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрометры энергий бета-излучения сцинтилляционные «БЕТА - 1С», «БЕТА - 1С - 150»

Назначение средства измерений

Спектрометры энергий бета-излучения сцинтилляционные «БЕТА-1С», «БЕТА-1С-150» (далее - спектрометры) предназначены для измерения удельной активности бета-излучающих радионуклидов в пробах окружающей среды.

Описание средства измерений

В основу работы спектрометров положен принцип преобразования энергии бета-частиц в чувствительном объеме сцинтилляционного детектора (на основе пластического сцинтиллятора) в электрические импульсы пропорциональной амплитуды с последующей их регистрацией многоканальным амплитудным анализатором и обработкой полученного спектра с помощью программного обеспечения.

Спектрометр состоит из:

• 1 - верхнего блока экрана-защиты;

• 2 - сцинтилляционного блока детектирования бета-излучения:

для «БЕТА-1С» - БДС-Б или УДС-Б-USB;

для «БЕТА-1С-150» - БДС-Б-150 или УДС-Б-150-USB.

• 3 - амплитудно-цифрового преобразователя (АЦП), встраиваемого в ПК;

4, 5 - персонального компьютера (ПК);

• 6 - печатающего устройства (ПУ);

• 7 - кабеля интерфейсного;

• 8 - нижнего блока экрана-защиты;

• 9 - место для пробы

5

Функциональная схема спектрометра представлена на рисунке 1.

₁ 2 3 4

ГХХХХХХ

Рисунок 1 - Функциональная схема спектрометра

Компьютер вместе со встроенной платой АЦП и программным обеспечением представляют собой многоканальный амплитудный анализатор импульсов (АИ).

Блок детектирования БДС-Б (БДС-Б-150) размещается внутри свинцового экрана-защиты с целью уменьшения влияния внешнего гамма-фона и повышения точности измерения активности.

Исследуемый счетный образец (проба) помещается в специальную чашку(кювету), разравнивается и уплотняется в ней с помощью уплотнителя проб. Чашка устанавливается в про-боприемник и помещается в экран-защиту под блок детектирования. При проведении измерений шторка экрана-защиты должна быть закрыта.

При облучении блока детектирования бета-частицами в кристалле пластического сцинтиллятора возникают световые вспышки (сцинтилляции), интенсивность которых пропорциональна энергии бета-излучения, поглощенной в кристалле.

Фотоэлектронный умножитель преобразует световые вспышки в импульсы тока. Амплитуда импульса тока пропорциональна интенсивности световой вспышки.

Последующие электронные схемы преобразуют импульс тока в импульс напряжения с параметрами, допускающими непосредственную его подачу на вход аналого-цифрового преобразователя многоканального амплитудного анализатора импульсов АЦП.

Для устранения нестабильности фотоприемника в блоке БДС-Б применена специальная система стабилизации, охватывающая весь измерительный тракт. Эталонным репером системы стабилизации является импульс света специального карбид-кремниевого светодиода.

Сформированный импульс напряжения поступает на вход АЦП, предназначенный для преобразования амплитуды входного импульса в цифровой код, являющийся двоичным номером канала анализатора, и накопления получаемой информации в буферном запоминающем устройстве.

Измерение амплитуды импульсов происходит по принципу время-импульсного кодирования, известного как метод Вилкинсона (для АЦП-1К-В) или цифровой обработки импульсов (для блоков УДС-Б).

События, представленные в цифровой форме, накапливаются в буферной памяти, образуя спектр амплитуд импульсов.

Полученный спектр выводится на экран компьютера и может быть сохранен в цифровой форме.

АЦП имеет собственную инкрементную память и таймеры «живого» и «реального» времени, что обеспечивает автономность процесса накопления информации и позволяет использовать компьютер для решения любых других задач во время набора спектра.

Общий вид и место пломбировки спектрометра приведены на рисунке 2.

Место пломбировки

АО1СК1

II

Программное обеспечение

Программное обеспечение (ПО) позволяет организовать управление процессами накопления, отображения, обработки информации и вывода результатов обработки на внешние устройства компьютера. ПО включает в себя процедуры для проведения калибровок по энергии и чувствительности (эффективности) регистрации, возможность учёта вклада гамма-излучающих радионуклидов, полученных при анализе счетных образцов, на гамма-спектрометре.

Идентификационные данные программного обеспечения спектрометров приведены в таблице 1.

Таблица 1

Наименование программного обеспечения	Идентификационное наименование программного обеспечения	Номер версии (идентификационный номер) программного обеспечения	Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора программного обеспечения
«БЕТА1С», «БЕТА-1С-150»	SpectraLineBG	1.5.3068	69ef4102	CRC32

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - С.

Метрологические и технические характеристики

Диапазон регистрируемых энергий бета-излучения, кэВ

Относительное энергетическое разрешение спектрометров по пику конверсионных электронов с энергией 624 кэВ (¹³⁷Cs), %, не более:

для «БЕТА-1С»

для «БЕТА-1С-150»

Максимальная входная статистическая загрузка, имп/с, не менее

Диапазон измеряемой удельной активности, Бк/кг, не более:

для «БЕТА-1С» для радионуклида ⁹⁰Sr:

• -    без учета результата по гамма-тракту

• -    с учетом результата по гамма-тракту.

для «БЕТА-1С-150» для радионуклида ⁹⁰Sr:

• -  без учета результата по гамма-тракту

• -  с учетом результата по гамма-тракту

Примечание - Нижние диапазоны измерений удельной активности определены как минимально измеряемая активность (МИА) для времени измерения 2ч и погрешностью ±50 %.

Пределы допускаемой относительной погрешности измерений удельной активности радионуклида ⁹⁰Sr, %

Примечание - Нижний предел допускаемой относительной погрешности ±10 %, обеспечивается при градуировке образцовыми источниками, аттестованными с погрешностью не выше ±5 %. При использовании источников меньшей точности нижний предел погрешности возрастает.

Время установления рабочего режима, мин, не более

Время непрерывной работы, ч, не менее

Временная нестабильность за время непрерывной работы, % ,не более

Число каналов анализатора

Емкость канала, не менее

Электропитание:

• -  напряжение, переменное, В

• -     частота, Гц

• -     мощность, В^А, не более Средний срок службы, не менее, лет

Условия эксплуатации - для приборов группы В1 по ГОСТ 52931-2008.

Габаритные размеры и масса составных частей спектрометра приведены в таблице 2.

Таблица 2

Наименование (тип)	Габаритные размеры (длина х ширина хвысота), мм, не более	Масса, кг, не более
Экран-защита для «БЕТА-1С» «Экран-1СБ»	320x320x460	90
Экран-защита для «БЕТА-1С-150» «Экран 1СБ-150»	364x300x269	140
Блок БДС-Б	091x280	1,3
Блок БДС-Б-150	0185x282	3,8
Компьютер с платой АЦП	400x400x600	20
Принтер	400x400x200	10

Примечание - Масса и габаритные размеры компьютера, принтера, указаны ориентировочно

и могут отличаться в зависимости от конкретной модели, выбранной заказчиком. Модель этих устройств определяется заказчиком на этапе оформления договора (контракта) на поставку спектрометра.

Знак утверждения типа

Знак утверждения типа наносится графически или специальным штампом на титульный лист эксплуатационной документации и методом сеткографии на внешней стороне нижнего блока экрана-защиты.

Комплектность средства измерений

В комплект поставки спектрометра входят изделия и эксплуатационная документация, указанные в таблице 3.

Таблица 3

Обозначение документа	Наименование	Кол-во шт.	Примечание
1	2	3	4
ДЦКИ.412131.002	Спектрометр энергий бета-излучения сцинтилляционный «БЕТА-1С» в составе:	1
ДЦКИ.305179.001	Экран-защита «Экран- 1СБ»	1
ДЦКИ.305319.014-01 ДЦКИ.753712.003 ДЦКИ.754738.001 ДЦКИ.753342.001	Комплект монтажных частей и принадлежностей экрана-защиты «Экран-1СБ» в составе: - уплотнитель проб; - анкер; - чашка (кювета) объемом 30 мл и диаметром 70 мм; - вкладыш	1 1 2 5 1
ДЦКИ.418223.006	Блок детектирования бета-излучения сцинтилляционный БДС-Б	1	2)
ДЦКИ.411619.066	Устройство детектирования сцинтилляционное (бета-спектрометр) УДС-Б-USB	1	2)
	Комплект эксплуатационных документов согласно ведомости ДЦКИ.412131.002 ВЭ	1
ДЦКИ.412131.002 ВЭ	Ведомость эксплуатационных документов	1

Обозначение документа	Наименование	Кол-во шт.	Примечание
1	2	3	4
ДЦКИ.412915.005	Упаковка	1
ДЦКИ.412131.016	Спектрометр энергий бета- излучения сцин тилляционный «БЕТА-1С-150» в составе:	1
ДЦКИ.305179.021	Экран-защита «Экран-1СБ-150»	1
ДЦКИ.305319.014 ДЦКИ.711321.002	Комплект принадлежностей экрана-защиты «Экран-1СБ-150» в составе: - уплотнитель проб; - чашка (кювета)	1 4
ДЦКИ.418223.036	Блок детектирования бета-излучения сцинтилляционный БДС-Б-150	1
ДЦКИ.411619.086	Устройство детектирования сцинтилляционное (бета-спектрометр) УДС-Б-150-USB	1
	Комплект эксплуатационных документов согласно ведомости ДЦКИ.412131.016 ВЭ	1
ДЦКИ.412131.016 ВЭ	Ведомость эксплуатационных документов	1
ДЦКИ.412915.026	Упаковка	1
ДЦКИ.411619.	Преобразователь амплитудно-цифровой спектрометрический АЦП-1К-	1	1), 2)
	Компьютер (монитор и процессорный блок)	1	3)
	Принтер в комплекте с кабелем интерфейсным	1	3)
	Источник бета-излучения типа ОСГИ радионуклидов (90Sr + 90Y), для энергетической градуировки спектрометра.	1
	Твердотельная мера активности радионуклида 90Sr, для контроля чувствительности спектрометра; выполнена в штатной кювете (чашке) спектрометра	1
	Программное обеспечение «SpectraLineBG	1	Установлено на жестком диске компьютера и продублированы на внешнем носителе

Пр имечание:

1) По согласованию с заказчиком спектрометр комплектуется платой типа АЦП-1К, исходя из интерфейсной шины используемого компьютера, из ряда:

• -    шина ISA: АЦП-1К-2, АЦП-1К-2М;

• -    шина PCI: АЦП-1К-В1, АЦП-1К-В2, АЦП-1К-П1, АЦП-1К-П2;

• -    интерфейс RS (USB): АЦП-RS^K-B, АЦП-USB^KB.

2) При комплектовании спектрометра «БЕТА-1С» устройством УДС-Б-USB, включающим в себя АЦП, блок БДС-Б и плата АЦП-1К не поставляются.

При комплектовании спектрометра «БЕТА-1С-150» устройством УДС-Б-150-USB, включающим в себя АЦП, блок БДС-Б-150 и плата АЦП-1К не поставляются.

3) Модели используемых компьютера и принтера определяются заказчиком на этапе оформления договора (контракта) на поставку спектрометра.

Сведения о методиках (методах) измерений

Сведения о методах измерений изложены в разделе 5 «Использование спектрометра» руководств по эксплуатации ДЦКИ.412131.002 РЭ, ДЦКИ.412131.016 РЭ.

Активность радионуклидов в счетных образцах. Методика измерений на бета-спектрометрах с использованием программного обеспечения «SpectraLine». Свидетельство об аттестации методики радиационного контроля № 42152.4Б206/01.00294-2010.

Методика выполнения измерений суммарной объемной активности бета-излучающих радионуклидов в пробах водных технологических сред АЭС на бета-спектрометре «БЕТА-1С». Свидетельство об аттестации МВИ №1827/08.

Определение объемной активности радионуклидов в аэрозолях воздуха помещений и активности бета-излучающих радионуклидов в пробах снимаемого поверхностного загрязнения с использованием сцинтилляционного гамма-бета спектрометра «ГАММА-БЕТА-1С». Методика выполнения измерений. Свидетельство об аттестации МВИ №1828/08.

Нормативные документы, устанавливающие требования к спектрометрам энергий бета-излучения сцинтилляционным «БЕТА - 1С», «БЕТА - 1С - 150»

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия;

ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров;

ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

НРБ-99/2009 Нормы радиационной безопасности ОСПОРБ-99/2010. Основные санитарные правила обеспечения радиационной безопасности;

ДЦКИ.412131.002 ТУ Спектрометры энергий бета-излучения сцинтилляционные «БЕТА-1С», «БЕТА-1С-150». Технические условия.

Правообладатель

Акционерное общество  «Научно-производственный центр «АСПЕКТ» им.

Ю.К.Недачина» (АО «НПЦ «АСПЕКТ»)

ИНН 5010002623

Юридический адрес: 141980, Московская обл., г.о. Дубна, г. Дубна, ул. Сахарова А.Д., д. 8

Телефон (факс): (49621) 6-52-72 (6-51-08)

E-mail: aspect@dubna.ru

Web-страница: http://www/aspect.dubna.ru

Изготовитель

Акционерное общество  «Научно-производственный  центр «АСПЕКТ» им.

Ю.К.Недачина» (АО «НПЦ «АСПЕКТ»)

ИНН 5010002623

Юридический адрес: 141980, Московская обл., г.о. Дубна, г. Дубна, ул. Сахарова А.Д., д. 8

Телефон (факс): (49621) 6-52-72 (6-51-08)

E-mail: aspect@dubna.ru

Web-страница: http ://www/aspect.dubna.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области» (ФБУ «ЦСМ Московской области»).

Юридический и почтовый адрес: 141570, Московская обл., Солнечногорский р-н, пгт Менделеево

тел. (495) 994-22-10 факс (495) 994-22-11

Web-страница: http://www.mencsm.ru

E-mail: info@mencsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30083-14.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» ноября 2023 г. № 2390

Лист № 1 Регистрационный № 64716-16                                           Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ОАО «Сетевая компания» НкЭС ПС 220 кВ Бегишево

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ОАО «Сетевая компания» НкЭС ПС 220 кВ Бегишево (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии и мощности, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Назначение средства измерений

АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную измерительную систему с централизованным управлением и распределённой функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи;

• 2- й уровень -устройство сбора и передачи данных (УСПД) и технические средства приема-передачи данных;

• 3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя каналообразующую аппаратуру, сервер сбора данных (СД), сервер баз данных (БД), устройства синхронизации системного времени (УССВ), программное обеспечение (ПО) «Пирамида 2.0»

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счётчика электрической энергии. В счётчике мгновенные значения аналоговых сигналов без учета коэффициентов трансформации, преобразуются в цифровой сигнал. По мгновенным значениям силы и напряжения переменного тока в микропроцессоре счётчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0.02 с мощности, вычисляется для интервалов времени 30 мин. Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение вычисленных мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков по проводным линиям связи поступает на входы УСПД, где осуществляется преобразование измерительной информации с учетом коэффициентов трансформации ТТ и ТН, ее накопление, хранение и передача накопленных данных по выбранному ИВК каналу связи (проводные линии, GSM канал, сеть Ethernet), на верхний уровень системы.

На верхнем - третьем уровне системы выполняется дальнейшая обработка измерительной информации, в частности вычисление электроэнергии и мощности, формирование и хранение поступающей информации, оформление справочных и отчетных документов.

Передача информации во внешние программно-аппаратные комплексы потребителей, сбытовых организаций, АИИС КУЭ смежных субъектов на оптовом и розничном рынке электроэнергии осуществляется по электронной почте в виде xml-файлов формата 80020 в соответствии с регламентом.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), включающей в себя УССВ на основе GPS/ГЛОНАСС-приемника сигналов точного времени типа УСВ-2, таймеры УСПД, сервера СД и счетчиков. Сравнение времени сервера СД ИВК с таймером приемника осуществляется 1 раз в час, синхронизация производится при расхождении показаний таймеров приемника и сервера СД на величину более ±1 с. Сервер СД осуществляет синхронизацию времени УСПД, а УСПД, в свою очередь, счетчиков, подключенных к УСПД. Сличение времени таймера сервера СД с временем таймеров УСПД осуществляется при каждом сеансе связи, но не реже одного раза в сутки, корректировка времени сервером выполняется при достижении расхождения времени таймеров счетчиков и УСПД на величину ±1 с. Сличение времени таймеров счетчиков с временем УСПД осуществляется один раз в сутки, корректировка времени часов счетчиков выполняется при достижении расхождения со временем таймера УСПД ±1 с.

Журналы событий счетчиков, УСПД и сервера СД отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Программное обеспечение

В АИИС КУЭ используется программное обеспечение (ПО) «Пирамида 2.0». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню - «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО приведена в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	BinaryPackControls.dll
Номер версии (идентификационный номер) ПО	-
Цифровой идентификатор ПО (контрольная	EB19 84E0 072A CFE1 C797 269B 9DB1
сумма)	5476
Идентификационное наименование ПО	CheckDataIntegrity.dll
Номер версии (идентификационный номер) ПО	-
Цифровой идентификатор ПО (контрольная	E021 CF9C 974D D7EA 9121 9B4D 4754
сумма)	D5C7
Идентификационное наименование ПО	ComlECFunctions.dll

Идентификационные данные (признаки)

Значение

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма)	BE77 C565 5C4F 19F8 9A1B 4126 3A16 CE27
Идентификационное наименование ПО	ComModbusFunctions.dll

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма)	AB65 EF4B 617E 4F78 6CD8 7B4A 560F C917
Идентификационное наименование ПО	ComStdFunctions.dll

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма)	EC9A 8647 1F37 13E6 0C1D AD05 6CD6 E373
Идентификационное наименование ПО	DateTimeProcessing.dll

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма)	D1C2 6A2F 55C7 FECF F5CA F8B1 C056 FA4D
Идентификационное наименование ПО	SafeValuesDataUpdate.dll

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма)	B674 0D34 19A3 BC1A 4276 3860 BB6F C8AB
Идентификационное наименование ПО	SimpleVerifyDataStatuses.dll

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма)	61C1 445B B04C 7F9B B424 4D4A 085C 6A39
Идентификационное наименование ПО	SummaryCheckCRC.dll

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма)	EFCC 55E9 1291 DA6F 8059 7932 3644 30D5
Идентификационное наименование ПО	ValuesDataProcessing.dll

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма)

013E 6FE1 081A 4CF0 C2DE 95F1 BB6E E645

Алгоритм расчета цифрового идентификатора (контрольной суммы) ПО - MD5

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3, 4.

Таблица 2 - Состав ИК.

Номер и наименование ИК		ТТ	ТН	Счетчик	УСПД
3	ПС 220 кВ Бегишево, яч.2, ВЛ-110 кВ Бегишево - КГПТО	ТОГФ-110 1000/1 Кл.т 0.2s Рег.№44640-10	ЗНГ-УЭТМ® 110000/100 Кл.т 0.2 Рег.№53343-13	СЭТ- 4ТМ.03М.16 Кл.т 0.2s/0.5 Рег.№36697-12	СИКОН С70 Рег.№28822-05
4	ПС 220 кВ Бегишево, яч.4, КВЛ -110 кВ Бегишево-Жарков I ц.	ТОГФ-110 1000/1 Кл.т 0.2s Рег.№44640-10	ЗНГ-УЭТМ® 110000/100 Кл.т 0,2 Рег.№53343-13	СЭТ- 4ТМ.03М.16 Кл.т 0.2s/0.5 Рег.№36697-12	СИКОН С70 Рег.№28822-05
8	ПС 220 кВ Бегишево, яч.6, КВЛ -110 кВ Бегишево-Жарков II ц.	ТОГФ-110 1000/1 Кл.т 0.2s Рег.№44640-10	ЗНГ-УЭТМ® 110000/100 Кл.т 0.2 Рег.№53343-13	СЭТ- 4ТМ.03М.16 Кл.т 0.2s/0.5 Рег.№36697-12	СИКОН С70 Рег.№28822-05
10	ПС 220 кВ Бегишево, яч.7, ОВ - 110 кВ	ТОГФ-110 1000/1 Кл.т 0.2s Рег.№44640-10	ЗНГ-УЭТМ® 110000/100 Кл.т 0.2 Рег.№53343-13	СЭТ- 4ТМ.03М.16 Кл.т 0.2s/0,5 Рег.№36697-12	СИКОН С70 Рег.№28822-05
11	ПС 220 кВ Бегишево, яч.6, ВЛ-220 кВ Бегишево -ТАНЕКО	ТВГ-УЭТМ® 500/1 Кл.т 0.2s Рег.№52619-13	ЗНГ-УЭТМ® 220000/100 Кл.т 0.2 Рег.№53343-13	СЭТ- 4ТМ.03М.16 Кл.т 0.2s/0.5 Рег.№36697-12	СИКОН С70 Рег.№28822-05
Примечания: 1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 3, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. 2 Допускается замена УСПД и УССВ на аналогичные утвержденного типа.. 3 Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Предприятие-владелец АИИС КУЭ вносят изменения в эксплуатационные документы. Акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Основные метрологические характеристики ИК

Номер ИК	Вид электроэнергии	Метрологические характеристики
		Границы основной погрешности, (±6) %	Границы погрешности в рабочих условиях, (±6) %
3, 4, 8, 10, 11.	Активная реактивная	± 0,8 ± 1,8	± 0,9 ± 1,9
Примечания: 1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая). 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р=0,95.

Тблица 4 - Основные технические характеристики ИК

Наименование характеристики	Значение
Количество ИК	5
Нормальные условия: параметры сети:
- напряжение, % от ином	от 98 до 102
- ток, % от 1ном	от 5 до 120
- коэффициент мощности, cosф	0,9
- частота, Гц	от 49,8 до 50,2
температура окружающей среды, °С	от +21 до +25
Условия эксплуатации:
параметры сети:	от 90 до 110
- напряжение, % от ином	от 5 до 120
- ток, % от 1ном	от 0,5инд до
- коэффициент мощности, cosф	0,8емк
- частота, Гц	от 49,6 до 50,4
температура окружающей среды для ТТ и ТН, °С	от -45 до +40
температура окружающей среды в месте расположения счетчиков, °С	от -40 до +60
температура окружающей среды в месте расположения УСПД, °С	от -10 до +40
Надежность применяемых в АИИС КУЭ компонентов: счетчики:
- среднее время наработки на отказ, ч, не менее	165000
- среднее время восстановления работоспособности, ч	2
УСПД:
- среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	24
УССВ:
- среднее время наработки на отказ, ч, не менее	35000
- среднее время восстановления работоспособности, ч	2
сервер:
- среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	1
Глубина хранения информации: счетчики: - тридцатиминутный профиль нагрузки в двух направлениях,
сут, не менее	113
- при отключении питания, лет, не менее	10
УСПД:
- суточные данные о тридцатиминутных приращениях	45
электроэнергии по каждому каналу, а также электроэнергии, потребленной за месяц по каждому каналу, сут, не менее
- при отключении питания, лет, не менее	5
сервер: - хранение результатов измерений и информации состояний
средств измерений, лет, не менее	3,5
Пределы допускаемой погрешности СОЕВ, с	±5

Надежность системных решений:

• - резервирование питания сервера и УСПД с помощью источника бесперебойного питания;

• - резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового и розничного рынка электроэнергии с помощью электронной почты и сотовой связи.

Регистрация событий:

• - в журнале событий счетчика;

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике.

• - в журнале событий УСПД:

• - параметрирования;

• - пропадания напряжения.

Защищенность применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счетчика электрической энергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД;

• - сервера БД.

• - защита на программном уровне:

• - результатов измерений (при передаче, возможность использования цифровой подписи);

• - установка пароля на счетчик;

• - установка пароля на УСПД;

• - установка пароля на сервер БД.

Знак утверждения типа наносится на титульные листы эксплуатационной документации АИИС КУЭ.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 — Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт.
Трансформаторы тока	ТОГФ-110	12
Трансформаторы тока встроенные	ТВГ-УЭТМ®	3
Трансформаторы напряжения антирезонансные элегазовые	ЗНГ-УЭТМ®	12
Счетчики электрической энергии многофункциональные	СЭТ-4ТМ.03М	5
Контроллеры сетевые индустриальные	СИКОН С70	2
Устройства синхронизации времени	УСВ-2	1
Программное обеспечение	Пирамида 2.0	1
Методика поверки	АИС НКС-Б 16.05.01 МП. Изменения №1	1
Формуляр	ПФ.359116.04.2019	1
Руководство по эксплуатации	РЭ.359116.04.2019	1

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии ОАО «Сетевая компания» НкЭС ПС 220 кВ Бегишево

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

Правообладатель

Филиал Акционерного общества «Сетевая компания» Нижнекамские электрические сети (Филиал АО «Сетевая компания» НкЭС)

ИНН 1655049111

Адрес: 423570, Республика Татарстан, г. Нижнекамск, ул. Ахтубинская, д. 14

Телефон (факс): (8555) 32-23-59, (8555) 41-97-27

Изготовитель

Филиал открытого акционерного общества «Сетевая компания» Нижнекамские электрические сети (Филиал ОАО «Сетевая компания» НкЭС)

ИНН 1655049111

Адрес: 423570, Республика Татарстан, г. Нижнекамск, ул. Ахтубинская, д. 14

Телефон (факс): (8555) 32-23-59, (8555) 41-97-27

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)

Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 24

Телефон (факс): (843) 291-08-33

Е-mail: isp13@tatcsm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310659.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» ноября 2023 г. № 2390

Лист № 1 Регистрационный № 60113-15                                          Всего листов 21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики - измерители показателей качества электрической энергии многофункциональные «BINOM3»

Назначение средства измерений

Счетчики - измерители показателей качества электрической энергии многофункциональные «BINOM3» (далее счетчики) предназначены для измерения активной и реактивной электрической энергии в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, измерений, вычислений и оценки соответствия нормам показателей качества электрической энергии в соответствии с ГОСТ Р 8.655-2009, ГОСТ 30804.4.30-2013 (класс А), ГОСТ 30804.4.7-2013 (класс I), ГОСТ Р 51317.4.15-2012, ГОСТ 32144-2013 и ГОСТ 33073-2014 измерений параметров напряжения, тока, углов фазовых сдвигов, электрической мощности, частоты в трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях и системах электроснабжения переменного тока; осциллографирования мгновенных значений токов и напряжений, регистрации среднеквадратических и усредненных значений измеряемых и вычисляемых параметров, регистрации и обработки входных дискретных сигналов (телесигнализации), формирования выходных дискретных сигналов (телеуправления); хранения информации, представления текущих и архивных данных на встроенном WEB-сервере и индикаторе; передачи данных по различным каналам связи с использованием стандартных протоколов информационного обмена.

Описание средства измерений

Принцип действия счетчика «BINOM3» основан на измерении мгновенных значений сигналов тока и напряжения и их дальнейшей математической обработке, основанной на быстром преобразовании Фурье.

Конструкция счетчика «BINOM3» включает процессорный и измерительный модули в составе микропроцессорных узлов, разделительных измерительных трансформаторов тока, делителей напряжения, АЦП, узлов часов реального времени, интерфейсов, памяти, питания, индикатора и клавиатуры; и модуль ввода-вывода дискретных сигналов. Модули размещены в корпусе, выполненном из ударопрочного и огнестойкого поликарбоната.

Счетчики «BINOM3» предназначены для автономной работы и для работы в составе автоматизированных систем: автоматизированных информационно-измерительных систем коммерческого и технического учета электроэнергии (АИИС КУ/ТУЭ), систем мониторинга и управления качеством электроэнергии (СМиУКЭ), систем сбора и передачи информации (ССПИ), автоматизированных систем диспетчерско-технологического контроля и управления (АСДТУ), автоматизированных систем управления технологическими процессами (АСУ ТП) и др.

Счетчики «BINOM3» позволяют измерять и вычислять:

• - фазный ток, фазное и междуфазное (линейное) напряжение, частоту;

• - фазную и трехфазную мощность (активную, реактивную, полную);

-углы фазовых сдвигов между фазными токами, фазными напряжениями, напряжением и током фаз; коэффициенты мощности;

-симметричные составляющие тока, напряжения, мощности прямой обратной и нулевой последовательностей, коэффициенты несимметрии, углы фазовых сдвигов;

-гармонические составляющие тока, напряжения, мощности, углов фазовых сдвигов (на основе гармонических подгрупп до 50-го порядка);

-интергармонические составляющие напряжения (на основе центрированных интергармонических подгрупп до 49-го порядка);

- показатели качества электрической энергии (ПКЭ), измеренные в соответствии с методами ГОСТ 30804.4.30-2013 ( класс характеристик процесса измерений А), ГОСТ 30804.4.7-2013 (класс I), ГОСТ Р 51317.4.15-2012: установившееся отклонение напряжения, положительное и отрицательное отклонение напряжения, отклонение частоты, коэффициенты несимметрии напряжения по обратной и нулевой последовательности, коэффициенты гармонических и интергармонических составляющих напряжения, суммарные коэффициенты гармонических составляющих напряжения, длительность и глубину провалов напряжения, длительность и коэффициент временного перенапряжения, длительность и глубину прерывания напряжения, кратковременную и длительную дозы фликера; результаты статистической оценки соответствия ПКЭ нормам, установленным ГОСТ 32144-2013;

- активную энергию по ГОСТ 31819.22-2012 для класса 0,2S и реактивную энергию в соответствии с требованиями, установленными в ГОСТ 31819.23-2012, по классу точности 0,5, в прямом и в обратном направлениях суммарно, по четырем тарифным зонам и вне тарифов с учетом выходных и праздничных дней, по двум независимым интервалам учета (энергию общую, прямой последовательности и основной частоты);

- активную и реактивную энергию потерь в прямом и в обратном направлениях суммарно, по четырем тарифным зонам и вне тарифов с учетом выходных и праздничных дней, по двум независимым интервалам учета.

Счетчики «BINOM3» имеют встроенный WEB-сервер, позволяющий просматривать результаты измерений, вычислений, статистического анализа в виде схем, таблиц, графиков, диаграмм, протоколов. В счетчиках реализовано формирование протокола испытаний электрической энергии, выполненного по рекомендациям ГОСТ 33073-2014.

Счетчики «BINOM3», как устройства телемеханики, удовлетворяют требованиям ГОСТ 26.205-88, ГОСТ 26.013-81, ГОСТ Р МЭК 870-3-93, ГОСТ Р МЭК 870-4-93, ГОСТ IEC 60870-4-2011, ГОСТ Р МЭК 60870-5-104-2004, ГОСТ Р МЭК 60870-5-101-2006.

Для хранения данных при отсутствии питания в счетчике предусмотрена энергонезависимая память и встроенная карта памяти microSD.

Счетчики «BINOM3» в зависимости от варианта исполнения (таблица 1) осуществляют регистрацию мгновенных значений токов и напряжений в виде осциллограмм, регистрацию среднеквадратических и усредненных значений аналоговых параметров и дискретных сигналов в виде графиков.

Регистрация осуществляется на накопитель информации. Режимы регистрации настраиваются. Момент начала регистрации определяется задаваемым набором внешних сигналов (аналоговых и дискретных) и внутренних параметров счетчика.

Осциллографирование мгновенных значений тока и напряжения производится с частотой

32 кГц (период 31,25 мкс) с присвоением метки времени в формате «ч:мин:с.мс'мкс».

Предусматривается осциллографирование предыстории (запись до срабатывания условия запуска осциллографа) и нескольких последовательно записываемых осциллограмм, следующих одна за другой с перекрытием окончания предыдущей осциллограммы и предыстории следующей.

Осциллограммы и графики просматриваются на встроенном WEB-сервере счетчика. При анализе, обработке и расшифровке регистрационной записи обеспечивается дата и время регистрации (астрономическое время) для всех записанных параметров, значения параметров в любой момент времени, изменение масштаба любого из параметров по оси ординат и всей осциллограммы по оси времени.

На лицевой панели счетчика расположены: индикатор для отображения результатов измерений, включая данные архивов, клавиатура, кнопки управления, светодиодные индикаторы питания и работы счетчика, индикаторы учета, оптический порт для обмена данными с внешними устройствами (компьютером) и вспомогательной информации.

В верхней части корпуса счетчика под съемной крышкой расположены разъемы для подключения каналов телесигнализации и реле телеуправления, в нижней части корпуса счетчика под съемной крышкой расположены зажимной разъем для подключения к измерительным цепям тока и напряжения, разъемы для подключения интерфейсных линий Ethernet, RS-485, RS-232, RS-422 и разъем питания.

Для предотвращения несанкционированного доступа все места внешних подключений счетчика защищены пломбируемым кожухом и крышками. Предусмотрен электронный датчик вскрытия крышки зажимов. Кожух пломбируется клеймом поверителя, крышка зажимов -эксплуатирующей или проверяющей организацией.

Счетчики выпускаются в нескольких модификациях, отличающихся номинальным значением измеряемой силы тока, напряжения и конструктивным исполнением.

Структура условного обозначения модификации счетчиков «BINOM3»:

Счетчик -измеритель качества электрической	□ □	UD   I	SQ   ТО
энергии многофункциональный «BINOM3
1	2	t t	t 6

где:

• 1 - наименование;

• 2 - вид модификации согласно таблице 1;

• 3 - номинальное напряжение (фазное):

• - 3.57 - для счетчиков 57,7/100 В;

• - 3.220 - для счетчиков 220/380 В;

• 4 - номинальный ток:

• - 3.5 - 5 А;

- 3.1 - 1 А;

• 5 - опция телесигнализации - S16 (16 дискретных входов ТС);

• 6 - опция телеуправления:

• - T2 (2 канала ТУ) - при подключении блока реле TE3xR2;

• - T3 (3 канала ТУ) - при подключении блока реле TE3xR3;

• - T4 (4 канала ТУ) - при подключении блока реле TE3xR4.

Типы выпускаемых счетчиков имеют одинаковые метрологические характеристики, единое конструктивное исполнение частей, определяющих эти характеристики. Варианты исполнения счетчиков по модификациям и номинальным значениям входных сигналов приведены в таблице 1.

Таблица 1

№

Функции Полное наименование

Модификация

Номинальное значение входных сигналов

Функции

Интерфейсы

Ток (IhomX А

Напряжение (Uhom), В

Архив

Осциллограф

TC (16)

ТУ (2,3, 4)

RS-485/ SYNC

RS-485/ 422

RS-232

Ethernet

Opto

microSD |

1

BINOM335U3.57I3.5

35

3.5

3.57,7^/100

+

+

+

+

+

BINOM335U3.57I3.1

3.1

3.57,7*7100

BINOM335U3.220I3.5

3.5

3.220/3804

BINOM335U3.220I3.1

3.1

3.220/380x)

2

BINOM336U3.57I3.5S16T2(3,4)

36

3.5

3.57,7^/100

+

+

+

+

+

+

+

BINOM336U3.57I3.1 S16T2(3,4)

3.1

3.57,7^/100

BINOM336U3.220I3.5S16T2(3,4)

3.5

3.220/380x)

BINOM336U3.220I3.1 S16T2(3,4)

3.1

3.220/380x)

3

BINOM336sU3.57I3.5S16

36s

3.5

3.57,7^/100

+

+

+

+

+

+

BINOM336sU3.57I3.1S16

3.1

3.57,7^/100

BINOM336sU3.220I3.5S16

3.5

3.220/380x)

BINOM336sU3.220I3.1S16

3.1

3.220/380x)

4

BINOM337U3.57I3.5S16T2(3,4)

37

3.5

3.57,7^/100

+

+

+

+

+

+

+

+

+

+

BINOM337U3.57I3.1S16T2(3,4)

3.1

3.57,7^/100

BINOM337U3.220I3.5S16T2(3,4)

3.5

3.220/380x)

BINOM337U3.220I3.1S16T2(3,4)

3.1

3.220/3804

5

BINOM337sU3.57I3.5S16

37s

3.5

3.57,7^/100

+

+

+

+

+

+

+

+

+

BINOM337sU3.57I3.1S16

3.1

3.57,7^/100

BINOM337sU3.220I3.5S16

3.5

3.220/3804

BINOM337sU3.220I3.1S16

3.1

3.220/3804

6

BINOM338U3.57I3.5S16T2(3,4)

38

3.5

3.57,7^/100

+

+

+

+

+

+

+

+

BINOM338U3.57I3.1S16T2(3,4)

3.1

3.57,7^/100

BINOM338U3.220I3.5S16T2(3,4)

3.5

3.220/3804

BINOM338U3.220I3.1 S16T2(3,4)

3.1

3.220/3804

7

BINOM338sU3.57I3.5S16

38s

3.5

3.57,7^/100

+

+

+

+

+

+

+

BINOM338sU3.57I3.1S16

3.1

3.57,7^/100

BINOM338sU3.220I3.5S16

3.5

3.220/3804

BINOM338sU3.220I3.1S16

3.1

3.220/380x)

8

BINOM339iU3.57I3.5

39i

3.5

3.57,7^/100

+

+

+

+

+

+

+

+

BINOM339iU3.57I3.1

3.1

3.57,7^/100

BINOM339iU3.220I3.5

3.5

3.220/380x)

BINOM339iU3.220I3.1

3.1

3.220/380x)

9

BINOM339U3.57I3.5

39

3.5

3.57,7^/100

+

+

+

+

+

+

BINOM339U3.57I3.1

3.1

3.57,7^/100

BINOM339U3.220I3.5

3.5

3.220/380x)

BINOM339U3.220I3.1

3.1

3.220/380x)

1)1 - точные значения входных сигналов Uhom (В) - 57,735 и 381

,051.

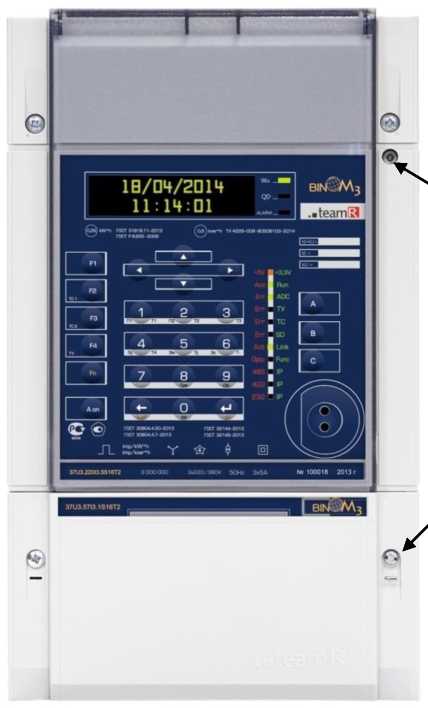

Общий вид счетчика и место пломбировки от несанкционированного доступа представлены на рисунке 1.

JT“

I

.■team^

Место пломбировки от несанкционированного доступа

Рисунок 1 - Общий вид счетчика и место пломбировки от несанкционированного доступа

Программное обеспечение

Программное обеспечение счетчиков «BINOM3» является встроенным и выполняет функции:

- получения и обработки результатов измерений (метрологически значимая часть),

- управления режимами работы счетчиков,

- представления результатов измерений, вычислений, статистического анализа на цифровом индикаторе, встроенном WEB-сервере в виде таблиц, схем, графиков, диаграмм,

- обеспечения информационного обмена с другими устройствами по стандартным протоколам.

Результаты измерений и расчетов индицируются на цифровом индикаторе и компьютере.

Счетчики оснащены интерфейсами Ethernet, RS-485, RS-232, RS-422 и оптопортом для подключения внешних устройств, обмен с которыми осуществляется по протоколам в соответствии с ГОСТ Р МЭК 870-5-104-2004 и ГОСТ Р МЭК 870-5-101-2006.

По своей структуре ПО счетчика разделено на метрологически значимую (первые два числа в номере версии ПО) и метрологически незначимую (вторые два числа в номере версии ПО) части, которые объединены в одном исполняемом файле, имеющем единую контрольную сумму и записывающемся в счетчик на стадии его производства.

Идентификационные данные программного обеспечения счетчика указаны в таблице 2.

Таблица 2

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	BIN0M3XXX 1)
Номер версии (идентификационный номер) ПО	1.01.хх.хх 2)
Цифровой идентификатор ПО	0xCFE6 3)
Другие идентификационные данные (если имеются)	не имеются
1) - наименование ПО соответствует модификации счетчика, при этом обязательно отображается название серии «BINOM3». 2) - в явном виде указана версия метрологически значимой части. Специальными символами хх.хх заменены элементы в обозначении версии, отвечающие за метрологически незначимую часть. 3) - для версии 1.01.01.94.

Версия программного обеспечения счетчиков должна быть не ниже версии, приведенной в таблице 2, и она должна быть указана вместе с цифровым идентификатором в паспорте счетчика.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню по Р 50.2.077-2014 - высокий.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Метрологические и технические характеристики

Основные метрологические и технические характеристики счетчиков приведены в таблице 3.

Таблица 3

Наименование характеристики	Значение	Примечание
Класс точности - по активной энергии - по реактивной энергии	0,2S 0,5	По ГОСТ 31819.22-2012 ТУ 4228-008-80508103-2014
Дополнительные погрешности, вызываемые изменением влияющих величин, измерения: - активной энергии - реактивной энергии		Не превосходят пределов, установленных ГОСТ 31819.22-2012 ТУ 4228-008-80508103-2014
Номинальные (максимальные) напряжения, В Рабочий диапазон напряжения в % от номинального	57,7/100; 220/380; (2ин) ±20	Фазное/междуфазное Для измерений энергии
Время усреднения при измерении приращения энергии (интервал учета), мин	1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60
Частота сети, Г ц	42,5 - 57,5	Номинальная частота 50 Гц
Номинальные (максимальные) токи, А	5 (10), 1 (2)
Стартовый ток (чувствительность), %	0,001 1ном	По отношению к номинальному току
Мощность, потребляемая по цепям напряжения, Вт, не более	0,35
Мощность, потребляемая по цепям тока, ВА, не более	0,1
Мощность, потребляемая по цепи питания, В А не более	20
Пределы допускаемой абсолютной погрешности хода внутренних часов включенного счетчика, с/сутки	±0,5
Пределы допускаемой абсолютной погрешности установки времени при приеме метки синхронизации, мкс, не более	±5	От   приемников   сигналов спутниковых          систем позиционирования ГЛОНАСС/ GPS    c    использованием протокола обмена NMEA и импульсного сигнала PPS. По каналам обмена информацией с использованием протоколов обмена ГОСТ Р МЭК 60870-5-101-2006 или ГОСТ Р МЭК 60870-5-104-2004, пользовательского кадра точной синхронизации и импульсного сигнала PPS.
Пределы допускаемой абсолютной погрешности хода часов без питания, с/сутки	±1,5	Продолжительность хода часов зависит от встроенного источника питания часов

Наименование характеристики	Значение	Примечание
Количество сохраняемых временных срезов первого профиля нагрузки, шт., не менее	16 384	Глубина хранения 340 суток при 30-ти минутном интервале усреднения
Количество сохраняемых временных срезов второго профиля нагрузки, шт., не менее	10 922	Глубина хранения 22 суток при 3-х минутном интервале усреднения
Количество сохраняемых показаний счетчиков энергии на начало суток по четырем тарифам и суммарно, не менее, шт.	1 787	Глубина хранения энергии за сутки, за месяц и нарастающим итогом 4,5 года
Число записей в «Журнале событий», шт., не более в «Журнале АТС», шт., не более	65 535 16 384
Время хранения данных об учтенной энергии при отключенном питании, лет	10
Скорость обмена данными по интерфейсам: RS-485, RS-232, кбит/сек, не более 10/100 Base-T Fast Ethernet, Мбит/сек, не более	460,8 100
Скорость обмена данными через оптопорт, бит/сек	115 200
Поддерживаемые протоколы обмена	ГОСТ Р МЭК 60870-5-101-2006 ГОСТ Р МЭК 60870-5-104-2004
Количество импульсных выходов	1
Количество импульсных входов	1
Количество дискретных входов (телесигнализации), не более	16
Количество дискретных выходов (каналов телеуправления), не более	4
Постоянная счетчика по импульсному поверочному выходу, имп/кВт^ч (квар^ч)	от 1800000 до 36000000	В зависимости от варианта исполнения
Дополнительные погрешности, вызываемые изменением влияющих величин, измерения: - активной энергии - реактивной энергии		Не превосходят пределов, установленных ГОСТ 31819.22-2012 ТУ 4228-008-80508103-2014
Защита от несанкционированного доступа: - пароли счетчика - для доступа к WEB-серверу счетчика - пломбирование - электронные датчики вскрытия крышки зажимов (клеммной крышки) и входов/выходов телесигнализации и телеуправления	Есть Есть Есть
Степень защиты корпуса счетчика	IP 51	Счетчик предназначен для внутренней установки

Наименование характеристики	Значение	Примечание
Электрическая прочность изоляции: - цепей сетевого питания, измерительных цепей, каналов связи RS-485, RS-232, импульсного выхода и выходов ТУ блока реле - входов ТС - канала связи Ethernet	4,0кВ 3,0кВ 2,0кВ	Напряжение переменного тока промышленной частоты, 1 мин
Масса, кг, не более - счетчика - блока реле	2,0 0,4
Габариты (высотахширинахтолщина), мм, не более - счетчика - блока реле	278х166х90 62х124х67
Средняя наработка на отказ, ч	150 000
Срок службы, лет, не менее	30

Перечень параметров электрической сети, измеряемых на основных интервалах времени (10 периодов основной частоты в системах электроснабжения частотой 50 Гц), диапазон измерений и пределы допускаемой основной погрешности приведены в Таблице 4.

Пределы допускаемой основной погрешности при измерении частоты, параметров напряжения и ПКЭ, указанных в таблицах 4 и 5, установлены для диапазонов значений влияющих величин по ГОСТ 30804.4.30-2013, если не указано иное.

Пределы допускаемой основной погрешности при измерении параметров тока, углов фазового сдвига и мощности установлены для диапазонов значений влияющих величин, равных диапазонам измерений соответствующих измеряемых параметров, указанных в таблице 4, если не указано иное.

Таблица 4

№	Измеряемый параметр	Диапазон измерений	Пределы допускаемой погрешности, где: Л-абсолютная, 6-относительная, у-приведенная
	Параметры	частоты
1	Частота (f), Гц	42,5 - 57,5	±0,01 (Л)
	Параметры напряжения
2	Среднеквадратическое значение фазного напряжения (Ua, Ub, Uc) '' и среднее (^cp)2), В	(0,1 - 2) ином	±0,1 (У)
3	Среднеквадратическое значение междуфазного напряжения (Uab, Ubc, Uca) 11 и среднее (Имф cp)2), В	(0,1 - 2) ином мф3	±0,1 (У)
4	Среднеквадратическое значение напряжения прямой (U1), обратной (U2) и нулевой (U0) последовательности4^ В	(0,01 - 2) ином	±0,1 (у)
5	Коэффициент несимметрии напряжения по нулевой последовательности (Kcu), %	0 - 20 5)	±0,15 (Л)
6	Коэффициент несимметрии напряжения по обратной последовательности (Кги), %	0 - 20 5)	±0,15 (Л)
7	Среднеквадратическое значение фазного напряжения основной частоты (Ua(1), Ub(1), Uc(1)), В	(0,1 - 2) ином	±0,1 (у)

№	Измеряемый параметр	Диапазон измерений	Пределы допускаемой погрешности, где: Л-абсолютная, S-относительная, у-приведенная
8	Среднеквадратическое значение гармонической составляющей фазного напряжения порядка n (UA(n), UB(n), Uc(n)) ,(n = 2. 50), В	от 0,00051’ном до 0,51’ном	±0,05 (у) для u(n) < 1% Ц™ ±5% (S) для u(n) >1% Шм
9	Коэффициент гармонической составляющей фазного напряжения порядка n (KuA(n), Кив(п), Kuc(n)) , (n = 2.. .50), %	0,05 до 50	±0,05 (Л) для Ku(n)< 1% ±5% (S) для Ku(n) > 1%
10	Суммарный коэффициент гармонических составляющих фазного напряжения (Kua, Kub, Kuc) n), %	0,1 - 50	±0,05 (Л) для Ku < 1% ±5 % (S) для Ku > 1%
11	Среднеквадратическое значение интергармонической составляющей фазного напряжения порядка n (uAisg (i О*. uBisg (i О*. uCisg (n)) (n = °...49), В	от 0,0005 1’ном до 0,5 1’ном	±0,05 (у) для uisg(n) < 1% О™ ±5% (S) для uisg(n) > 1% Шм
12	Коэффицент интергармонической составляющей фазного напряжения порядка n ( KuAisg (n), KuBisg (n), Kucisg (n)), (n = 0.49), %	0,05 до 50	±0,05 (Л) для Kusg(n) < 1% ±5% (S) для Kuisg(n) > 1%
13	Среднеквадратическое значение междуфазного напряжения основной частоты (uab(1), ubc(1), uCA(1)), В	(0,1 - 2) Шм мф3	±0,1 (у)
14	Среднеквадратическое значение гармонической составляющей междуфазного напряжения порядка n (uAB(n), uBC(n), ucA(n)) ,(n = 2.50), В	от 0,0005Uном до 0,51’ном	±0,05 (у) для u(n) < 1% Шм мф ±5% (S) для u(n) > 1% Шм мф
15	Коэффициент гармонической составляющей междуфазного напряжения порядка n (KuAB(n), KuBC(n), KucA(n)) ,(n = 2. 50), %	от 0,05 до 50	±0,05 (Л) для Ku(n) < 1% ±5% (S) для Ku(n) > 1%
16	Суммарный коэффициент гармонических составляющих междуфазного напряжения (KuAB, Kubc, Kuca), %	0,1 -50	±0,05 (Л) для Ku < 1% ±5 % (S) для Ku > 1%
17	Среднеквадратическое значение интергармонической составляющей междуфазного напряжения порядка n (uABisg (n), uBcisg (n), ucAisg (n)) ,(n = 0.49), В	от 0,0005 1’ном до 0,5 1’ном	±0,05 (у) для uisg(n) < 1% 1 юм мф ±5% (S) для uSg(n) > 1% Uном мф
18	Коэффициент интергармонической составляющей междуфазного напряжения порядка n( KuABisg (n), KuBcisg (n), KucAisg (n)), (n = 0.49), %	от 0,05 до 50	±0,05 (Л) для Kuisg(n) < 1% ±5%(S) для Kuisg(n) > 1%
19	Отрицательное отклонение фазного напряжения (SuA (-), Sub (-), Suc (-)) , %	0 - 90	±0,1(Л)
20	Положительное отклонение фазного напряжения (SuA (+), Sub (+), Suc (+)) , %	0 - 100	±0,1(Л)
21	Отрицательное отклонение междуфазного напряжения (Su ab (-), Su bc (-), Su ca (-)) , %	0 - 90	±0,1(Л)
22	Положительное отклонение междуфазного напряжения (Suab (+), Subc (+), Suca (+)) , %	0 - 100	±0,1(Л)
23	Установившееся отклонение напряжения (S^), %	- 20 - +20	±0,2 (Л)

№	Измеряемый параметр	Диапазон измерений	Пределы допускаемой погрешности, где: Л-абсолютная, 6-относительная, у-приведенная
	Параметры	тока
24	Среднеквадратическое значение фазного тока (1а, 1в, 1с) и среднее (Ьр) 2), А	(0,01 - 2) 1ном	±0,1 (У)
25	Среднеквадратическое значение тока прямой (I1), обратной (I2) и нулевой (I0) последовательности 4), А	(0,01 - 2) 1ном	±0,1 (У)
26	Коэффициент несимметрии тока по нулевой последовательности (Koi), %	0 - 50	±0,3(Л) 0,05<!ном < I < 2^1ном
27	Коэффициент несимметрии тока по обратной последовательности (К21), %	0 - 50	±0,3(Л) 0,05<!ном < I < 2^1ном
28	Среднеквадратическое значение фазного тока основной частоты (Ia(1), Ib(1), Ic(1)), А	(0,01 - 2) 1ном	±0,1 (у)
29	Среднеквадратическое значение гармонической составляющей фазного тока порядка n (IA(n), IB(n), Ic(n)),(n = 2.50), А	от 0,00051ном до 0,51ном	±0,15 (у) для In) <3% 1ном ±5% (б) для I(n) >3% 1ном
30	Коэффициент гармонической составляющей фазного тока порядка n (KIA(n), KIB(n), KIC(n)), (n = 2.50), %	от 0,05 до 50	±0,15 (Л) для Ki(n) < 3% ±5% (6) для KI(n) > 3%
31	Суммарный коэффициент гармонических составляющих фазного тока (Kia, Kib, Kic), %	0,1 - 60	±0,15 (Л) для Ki < 3% ±5% (6) для Ki > 3%
32	Среднеквадратическое значение интергармонической составляющей фазного тока порядка n (iAisg (n), iBisg (n), Icisg (n)), (n 0.49), А	от 0,00051ном до 0,5 1ном	±0,15 (у) для Iisg(n) < 3% 1ном ±5% (б) для Iisg(n) > 3% 1ном
33	Коэффицент интергармонической составляющей фазного тока порядка n ( KiAisg(n), KiBisg(n), Kicisg(n)),(n = 0.49), %	0,05 до 50	±0,15 (Л) для Kiisg(n) < 3% ±5% (6) для KIisg(n) > 3%
Параметры углов фазовых сдвигов
34	Угол фазового сдвига между фазными напряжениями основной частоты (фиАВ(1), фиВС(1), фиСА(1)), °	От -180° до +180°	±0,2 (Д) 5)
35	Угол фазового сдвига между фазным напряжением и током основной частоты (фыА(1), фи1В(1), фи1С(1)), °	От -180° до +180°	±0,5 (Д) 0,11ном < I < 21ном ±5 (Д) 0,011ном < I < 0,11ном
36	Угол фазового сдвига между фазным напряжением и током гармонической составляющей порядка n (Фоа(пЬ Фшв(п), Фшс(п)), (п = 2.50), °	От -180° до +180°	±3 (Д) 0,51ном < I < 21ном, Ki(n)> 5%, KU(n)> 5% ±5 (Д) 0,51ном < I < 21ном 1%<Ki(n)<5%, 1%<KU(n)<5% ±5 (Д) 0,11ном < I < 0,51ном, Ki(n)> 5%, KU(n)> 5%
37	Угол фазового сдвига между напряжением и током прямой (фи111), нулевой (фиою) и обратной (фшп) последовательности, °	От -180° до +180°	±0,5 (Д) 7) ±5 (Д) 8)
38	Коэффициент мощности фазный (cosфA, cosфв, cosфc) и средний (cosфср) 6)	± (0,25инд - 1 - 0,25емк)	±0,01 (Л)
39	Угол фазового сдвига между фазными токами основной частоты (ф1АВ(1Ь фШС(1Ь ф1СА(1)\ °	От -180° до +180°	±0,5 (Д) 9)

Таблица 5

№	Измеряемый параметр	Диапазон измерений	Пределы допускаемой основной погрешности	Интервал времени измерения/ усреднения2)
1	Положительное отклонение фазного напряжения (SUAy (+), SUBy (+), SUcy (+)), %	0 - + 100	+0,1 (А)
2	Положительное отклонение междуфазного напряжения (SUABy (+), 3UBCy (+), SUcAy (+)), %	0 - + 100	+0,1 (А)
3	Отрицательное отклонение фазного напряжения (SUav <), SUBy (-), SUcy (-)), %	0 - + 90	+0,1 (А)
4	Отрицательное отклонение междуфазного напряжения (SUABy (-), SUBCy (-), SUcAy (-)), %	0 - + 90	+0,1 (А)
5	Напряжение прямой (U 1y), обратной (U2y) и нулевой (U0y) последовательностей, B	(0,01 - 2)ином	+0,1 (у)
6	Установившееся отклонение напряжения (SUy), %	- 20 - +20	+0,2 (А)
7	Коэффициент несимметрии напряжения по нулевой последовательности (Коиу), %	0 - 20	+0,15 (А)	10 мин
8	Коэффициент несимметрии напряжения по обратной последовательности (K2Uy), %	0 - 20	+0,15 (А)
9	Коэффициент гармонической составляющей фазного ( KUAy(n), KUBy(n), KuCy(n)) и междуфазного ( KuABy(n), KUBCy(n), KUCAy(n)) напряжения порядка n (n = 2...50), %	0,05 - 50	±0,05 (А) для KU(n) < 1% ±5% (S) для Ku(n) > 1%
10	Коэффициент интергармонической составляющей фазного (KUAisg y(n), KUBisg y(n), Kucisg y(n)) и междуфазного (KUABisg y(n), KUBCisg y(n), KUCAisg y(n)) напряжения порядка n (n = 0.49), %	0,05 - 50	±0,05 (А) для KUisg(n)< 1% ±5% (S) для Kuisg(n ) > 1%
11	Суммарный коэффициент гармонической составляющей1) фазного (KuAy, Киву, Кису) и междуфазного (KuABy, Кивсу, KucAy) напряжения , %	0,1 - 50	±0,05(А) для KU < 1% ±5% (S) для Ku > 1%
12	Кратковременная доза фликера (Pst), отн.ед	0,2 - 10	±5% (S)
13	Длительная доза фликера (Pit), отн.ед	0,2 - 10	±5% (S)	2 часа

14	Частота (f1o), Гц	42,5 - 57,5	±0,01 (Л)	10 сек
15	Отклонение частоты (Afto), Гц	-7,5 - +7,5	±0,01 (Л)
16	Положительное отклонение частоты (Af1o (+)), Гц	0 - +7,5	±0,01 (Л)
17	Отрицательное отклонение частоты (Af1o (-)), Гц	0 - +7,5	±0,01 (Л)
1) Другое определение - коэффициент искажения синусоидальности; 2) Длительность интервала времени является настраиваемой величиной, приведены значения интервалов времени измерения (для частоты, отклонения частоты, кратковременной дозы Фликера) и усреднения (для остальных ПКЭ) согласно ГОСТ 32144-2013.

Пределы допускаемого значения дополнительной погрешности измерения тока, напряжения, частоты и показателей качества при изменении температуры окружающего воздуха в рабочем диапазоне, не должны превышать основной погрешности, приведенной в таблицах 4 и 5, на каждые 10 °С.

В конфигурационных настройках счетчика может быть задано усреднение для параметров, приведенных в таблице 4, могут быть введены дополнительные интервалы усреднения.

При расчете гармонических составляющих тока и напряжения, коэффициентов гармонических составляющих, суммарных коэффициентов гармонических составляющих (таблица 4, таблица 5) применены гармонические подгруппы.

При расчете интергармонических составляющих тока и напряжения, коэффициентов интергармонических составляющих (таблица 4, таблица 5), применены интергармонические центрированные подгруппы.

Перечень показателей качества электроэнергии, относящихся к случайным событиям (провалам напряжения и прерываниям напряжения, перенапряжениям), диапазон измерений и пределы допускаемой основной погрешности указаны в Таблице 6.

Таблица 6

№	Измеряемый параметр	Диапазон измерений	Пределы допускаемой основной погрешности
1	Флаги и счетчик провалов напряжения (Фпров, Ф(Д^60)пров, Nnpoe)	-	-
2	Длительность провала напряжения (Д1пров), с	0,02 - 60	+T, где T=1/f
3	Глубина провала напряжения (бипров), %	10 - 100	+0,2 (Л)
4	Флаги и счетчик прерываний напряжения (Фпрер, Ф(Д1> 180)прер, Nпpеp)	-	-
5	Длительность прерывания напряжения (Д1прер), с	0,02 - 60	+T, где T=1/f
6	Глубина прерывания напряжения (бипрер), %	95 - 100	+0,2 (Л)
7	Флаги и счетчик временных перенапряжений (Фпер, Ф(Д1>60)пер, Nпеp)	-	-
8	Длительность временного перенапряжения (Д1пер), с	0,02 - 60	+T, где T=1/f
9	Коэффициент временного перенапряжения (Кпер), отн.ед.	1,1 - 2	+0,002 (Л)

Измерение параметров случайных событий проводится на основе измерений среднеквадратических значений напряжения, обновляемых для каждого полупериода основной частоты (в системах электроснабжения частотой 50 Гц).

Во время провала напряжения, перенапряжения, прерывания напряжения осуществляется маркирование результатов измерений ПКЭ, относящихся к отклонению напряжения, дозе фликера, суммарному коэффициенту гармонических составляющих напряжения, коэффициенту гармонических составляющих напряжения порядка n, коэффициенту несимметрии напряжения по обратной последовательности, коэффициенту несимметрии напряжения по нулевой последовательности, отклонению частоты. Усредненные значения ПКЭ, включающие в себя маркированные значения, также маркируются. При оценке соответствия электроэнергии нормам качества маркированные данные не учитываются.

Счетчик измеряет активную и реактивную энергию в прямом и в обратном направлениях суммарно, по четырем тарифным зонам и вне тарифов с учетом выходных и праздничных дней, по двум независимым интервалам учета (энергию общую, прямой последовательности и основной частоты), а также активную и реактивную энергию потерь в прямом и в обратном направлениях суммарно, по четырем тарифным зонам и вне тарифов с учетом выходных и праздничных дней, по двум независимым интервалам учета.

Метрологические характеристики счетчиков при измерении активной электрической энергии соответствуют требованиям, установленным в ГОСТ 31819.22-2012 для счётчиков класса точности 0,2S.

Метрологические характеристики счетчиков при измерении реактивной электрической энергии соответствуют требованиям, установленным в ГОСТ 31819.23-2012.

Пределы допускаемой основной погрешности измерения энергии с симметричной нагрузкой приведены в таблице 7, пределы допускаемой основной погрешности измерения энергии для многофазных счетчиков с однофазной нагрузкой приведены в таблице 8.

Таблица 7

Значение тока	Значение коэффициента cosф/sinф	Предел допускаемой основной погрешности, %
1	2	3
Для измерения активной энергии по ГОСТ 31819.22-2012 (cos ф)
0,01 1ном < I < 0,05 1ном	1,00	±0,4
0,05 1ном < I < 1макс		±0,2
0,02 1ном < I < 0,10 1ном	0,50 (при индуктивной нагрузке)	±0,5
	0,80 (при емкостной нагрузке)
1	2	3
0,10 1ном < I < 1макс	0,50 (при индуктивной нагрузке)	±0,3
	0,80 (при емкостной нагрузке)
0,10 ^ом < I < !макс	0,25 (при индуктивной нагрузке)	±0,5
	0,50 (при емкостной нагрузке)
Для измерения реактивной энергии по ТУ 4228-008-80508103-2014 (sin ф)
0,02 Ьом < I < 0,05 Ьом	1,00	±0,8
0,05 ^ом < I < !макс		±0,5
0,05 Ьюм < I < 0,1 !цом	0,50	±0,8
0,10 ^ом < I < !макс	0,50	±0,5
0,10 ^ом < I < !макс	0,25	±0,8

Таблица 8

Значение тока	Коэффициент	Пределы допускаемой основной погрешности, %
Для измерения активной энергии по ГОСТ 31819.22 (cos ф)
0,05 ^ом < I < !макс	1,0	±0,3
0,10 ^ом < I < !макс	0,5 (при индуктивной нагрузке)	±0,4
Для измерения реактивной энергии по ТУ 4228-008-80508103-2014 (sin ф)
0,05 ^ом < I < Ьом	1,0	±0,8
0,10 ^ом < I < !макс	0,5 (при индуктивной или емкостной нагрузке)	±0,8

Сведения о методах измерений и параметрах статистической обработки ПКЭ, заданных в конфигурационных настройках счетчика, указаны в таблице 9.

Таблица 9

Наименование ПКЭ	Интервал усреднения1'	Раздел стандарта на методы измерений и нормы качества		Нормально допускаемое значение2)	Предельно допускаемое значение3)	Класс измере ния или точнос ти СИ
		ГОСТ 30804.4.302013	ГОСТ 32144 2013
1	2	3	4	5	6	7
Продолжительные изменения характеристик напряжения
1 Положительное отклонение частоты	10 с (интервал измерения)	5.1	4.2.1	0,2 Гц	0,4 Гц	А
2 Отрицательное отклонение частоты	10 с (интервал измерения)	5.1	4.2.1	0,2 Гц	0,4 Гц	А
3 Положительные отклонения фазных напряжений	10 мин	5.2, 5.12	4.2.2	-	10%	А
4 Положительные отклонения междуфазных напряжений	10 мин	5.2, 5.12	4.2.2	-	10%	А
5 Отрицательные отклонения фазных напряжений	10 мин	5.2, 5.12	4.2.2	-	10%	А
6 Отрицательные отклонения междуфазных напряжений	10 мин	5.2, 5.12	4.2.2	-	10%	А
7 Суммарные коэффициенты гармонических составляющих фазных/междуфазных напряжений	10 мин	5.8 (ГОСТ 30804.4.7 2013 п. 3.2)	4.2.4.1	ГОСТ 32144-2013, таб. 5	ГОСТ 32144-2013, таб. 5	А, I
8 Коэффициенты гармонических составляющих фазных/междуфазных напряжений (до 50-го порядка)	10 мин	5.8 (ГОСТ 30804.4.7 2013 п. 3.2)	4.2.4.1	ГОСТ 32144-2013, таб. 1^4	ГОСТ 32144-2013, таб. 1^4	А, I
9 Коэффициенты интергармонических составляющих фазных/междуфазных напряжений (до 49-го порядка)	10 мин	5.9 (ГОСТ 30804.4.7 2013 прил. А)	-	-	-	I
10 Кратковременная доза фликера	10 мин (интервал измерения)	5.3 (ГОСТ Р 51317.4.15 п. 5.7.2)	4.2.3	-	1,38	А
11 Длительная доза фликера	2 часа	5.3 (ГОСТ Р 51317.4.152012 п. 5.7.3)	4.2.3	-	1	А

12 Коэффициент несимметрии напряжения по обратной последовательности	10 мин	5.7		4.2.5	2%	4%	А
13 Коэффициент несимметрии напряжения по нулевой последовательности	10 мин	5.7		4.2.5	2%	4%	А
Случайные события
14 Глубина и длительность провала напряжения	Средне-квадратичес кое значение напряжения, измеренное на полупериоде осн. частоты	5.4	4.3.2		-	-	А
15 Максимальное значение/коэффициент и длительность перенапряжения		5.4	4.3.2		-	-	А
16 Длительность прерывания напряжения		5.5	4.3.1		-	-	А
1) интервалы усреднения задаются и могут быть изменены в конфигурационных настройках прибора; 2) нормально допускаемые значения задаются и могут быть изменены в конфигурационных настройках прибора; 3) предельно допускаемые значения задаются и могут быть изменены в конфигурационных настройках прибора.

Однофазные активные Рх(п) и реактивные Qx(n) мощности гармоник рассчитываются: Рх&) = Uxfrt ■      ‘ ^C0S(Px(y_:) , Qxc^ = ^А С-> ' ГкОО ' ³’^П(Ра'О)     (1) , (2)

где о - фазовый сдвиг между током и напряжением n-гармонической составляющей.

Однофазные активная Р и реактивная Q мощности соответственно равны:

□ О                             с О

Я СО ЧГЛ⁴ — 7 Ч'ХСО

,                                                                                      (3) , (4)

Полная однофазная Sx мощность и однофазный коэффициент мощности cosфx вычисляются по формулам:

(5) ,

(6)

где n - порядок гармоники 1-50; X - соответствует фазам А, В, С.

Трёхфазная мощность S вычисляется по формуле:

,                                                                         (7), (8), (9)

где Ра, Рв, Pc, Qa, Qb, Qc и Sa, Sb, Sc рассчитываются по формулам (3-5).

Рабочие условия применения счетчика:

• - температура окружающего воздуха от минус 40 до плюс 45 °С;

• - относительная влажность до 95 % при температуре 35 °С;

• -  атмосферное давление от 70 до 106,7 кПа (от 537 до 800 мм рт. ст.).

Нормальные условия применения счетчика:

• - температура окружающего воздуха (20 ± 5)°С;

• - относительная влажность от 30 до 80 %;

• - атмосферное давление от 70 до 106,7 кПа (от 537 до 800 мм рт. ст.).

По устойчивости к воздействию температуры и влажности окружающего воздуха в процессе эксплуатации счетчики соответствуют ГОСТ 31818.11-2012 и ГОСТ Р 8.655-2009.

Условия транспортирования и хранения счетчиков соответствуют группе 4 по

ГОСТ 22261-94 (температурный диапазон от минус 25 до плюс 60 °С, атмосферное давление от 70 до 106,7 кПа, относительная влажность воздуха до 90 % при температуре плюс 35 °С).

По способу защиты персонала от поражения электрическим током счетчики соответствуют ГОСТ 22261-94, ГОСТ 12.2.091-2012, имеют класс защиты II от поражения обслуживающего персонала электрическим током, двойную изоляцию. Значение сопротивления между зажимом защитного заземления и любой металлической деталью корпуса не превышает 0,1 Ом.

Электропитание счетчика осуществляется от основного источника питания переменного тока; от основного и резервного источника питания постоянного тока.

Параметры электропитания от сети постоянного тока: номинальное напряжение 220 В, расширенный рабочий диапазон от 125 до 350 В.

Параметры электропитания от сети переменного тока: номинальное напряжение 220 В, номинальная частота 50 Гц (± 2,5 Гц), расширенный рабочий диапазон от 90 до 265 В.

Знак утверждения типа

наносится на щиток счетчика при изготовлении шильда и на титульный лист паспорта типографским способом.

Комплектность средства измерений

Комплект поставки указан в таблице 10.

Таблица 10

Наименование	Обозначение документа	Количество
Счетчики-измерители показателей качества электрической энергии многофункциональные серии «BINOM3»	ТУ 4228-008-80508103-2014	1 шт.
Коробка	ТЛАС.735321.005	1 шт.
Винт BM5-6g x20.36.019	ГОСТ 1491-80	3 шт.
microSD-карта (до 4Гб)		1 шт.
Блок реле 1)1	ТЛАС.426458.014	1 шт.
Документация
Паспорт	ТЛАС.411152.002 ПС или ТЛАС.411152.002-01 ПС	1 шт.
Руководство по эксплуатации	ТЛАС.411152.002 РЭ или ТЛАС.411152.002-01 РЭ	1 шт.
Методика поверки 2)	ТЛАС.411152.002 ПМ	1 шт.
Руководство оператора Web-сервера.	80508103.00053-01 34 01	1 шт.
|( - модификация блока реле определяется наличием опции телеуправления в счетчике. 2) - высылается по требованию организаций, производящих поверку счетчиков.

Сведения о методиках (методах) измерений

приведены в Руководствах по эксплуатации «Счетчики-измерители показателей качества электрической энергии многофункциональные «BINOM3» ТЛАС.411152.002 РЭ и ТЛАС.411152.002-01 РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии;

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии переменного тока классов точности 0,2S и 0,5S;

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии;

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.655-2009 ГСИ Средства измерений показателей качества электрической энергии. Общие технические требования;

ГОСТ 30804.4.7-2013 Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств;

ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии;

ГОСТ Р 51317.4.15-2012 Совместимость технических средств электромагнитная. Фликерметр. Функциональные и конструктивные требования;

ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения;

ГОСТ 33073-2014 Электрическая энергия. Совместимость технических средств электромагнитная. Контроль и мониторинг качества электрической энергии в системах электроснабжения общего назначения;

ГОСТ 26.205-88 Комплексы и устройства телемеханики. Общие технические условия;

ГОСТ 26.013-81 Средства измерения и автоматизации. Сигналы электрические с дискретным изменением параметров входные и выходные;

ГОСТ Р МЭК 870-3-93 Устройства и системы телемеханики. Часть 3. Интерфейсы (электрические характеристики);

ГОСТ IEC 60870-4-2011 Устройства и системы телемеханики. Часть 4. Технические требования;

ГОСТ Р МЭК 60870-5-101-2006 Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 101. Обобщающий стандарт по основным функциям телемеханики;

ГОСТ Р МЭК 60870-5-104-2004 Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 104. Доступ к сети для ГОСТ Р МЭК 870-5-101 с использованием стандартных транспортных профилей;

ТУ 4228-008-80508103-2014. Счетчики - измерители показателей качества электрической энергии многофункциональные серии «BINOM3». Технические условия.

Изготовитель

Закрытое акционерное общество «ТИМ-Р» (ЗАО «ТИМ-Р»)

ИНН 7804361970

Адрес:195265, г. Санкт-Петербург, Гражданский пр-кт, д. 111, лит. А, помещ. 9-Н, каб. 717

Телефон: (812) 531-13-68

E-mail: mail@team-r.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-cafrr:_www.vmim.ru

Е-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» ноября 2023 г. № 2390

Лист № 1 Регистрационный № 39300-08                                            Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термостаты жидкостные ТЕРМОТЕСТ

Назначение средства измерений

Термостаты жидкостные ТЕРМОТЕСТ (далее — термостаты) предназначены для воспроизведения и поддержания заданной температуры при поверке, калибровке и градуировке средств измерений температуры погружного типа методом непосредственного сличения с эталонным термометром.

Описание средства измерений

Принцип действия термостатов жидкостных ТЕРМОТЕСТ основан на поддержании заданной температуры циркулирующего теплоносителя и обеспечении равномерного температурного поля в рабочей ванне термостата. Циркуляция теплоносителя и поддержание заданной температуры посредством нагрева осуществляется блоком регулирования температуры. Охлаждение теплоносителя осуществляется за счет теплообмена с окружающей средой, либо с помощью встроенной холодильной машины.

Термостаты выпускаются в следующих модификациях: ТЕРМОТЕСТ-100, ТЕРМОТЕСТ-100-40, ТЕРМОТЕСТ-200, ТЕРМОТЕСТ-300, ТЕРМОТЕСТ-05 и ТЕРМОТЕСТ-05-1, отличающихся конструктивными особенностями и диапазоном воспроизведения температуры.

Термостаты жидкостные ТЕРМОТЕСТ состоят из блока регулирования температуры 1 и ванны 2 (рисунок 1). В ванне термостатов ТЕРМОТЕСТ-200 и ТЕРМОТЕСТ-300 располагаются основная и рабочая ванны. В ванне термостатов ТЕРМОТЕСТ-100, ТЕРМОТЕСТ-100-40, ТЕРМОТЕСТ-05 и ТЕРМОТЕСТ-05-1 располагаются холодильная машина, основная и рабочая ванны.

В каждом термостате имеются:

- четыре независимых секундомера, при помощи которых можно определять интервалы времени длительностью до 10000 секунд с разрешением 0,1 с. Каждый секундомер может определять длительность двух последовательных интервалов;

- часы реального времени, с помощью которых можно автоматически включать и/или выключать термостат в заданное время;

- встроенный таймер со звуковым сигналом для напоминания об истечении установленного интервала времени;

- порт USB и опциональные порты RS-232 и RS-485 для управления термостатом.

Для термостатов предусмотрено применение специального автономного программного обеспечения (ПО) «MasterGraph» для управления их работой и записи значений температуры теплоносителя в текстовом и графическом виде, а также библиотеки динамической компоновки hidt.dll, позволяющей многократное использование различных программных приложений и упрощающей написание собственного ПО для работы с термостатами. ПО «MasterGraph» находится в свободном доступе для скачивания, а библиотека поставляется по запросу потребителя.

Знак поверки наносится на свидетельство о поверке и (или) в руководство по эксплуатации.

Фотографии общего вида термостатов представлены на рисунке 1.

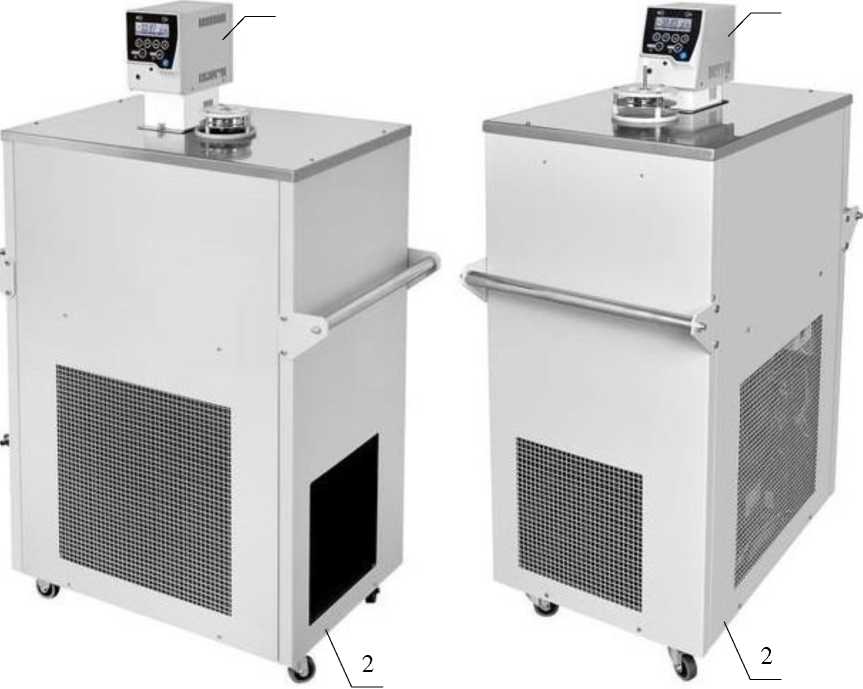

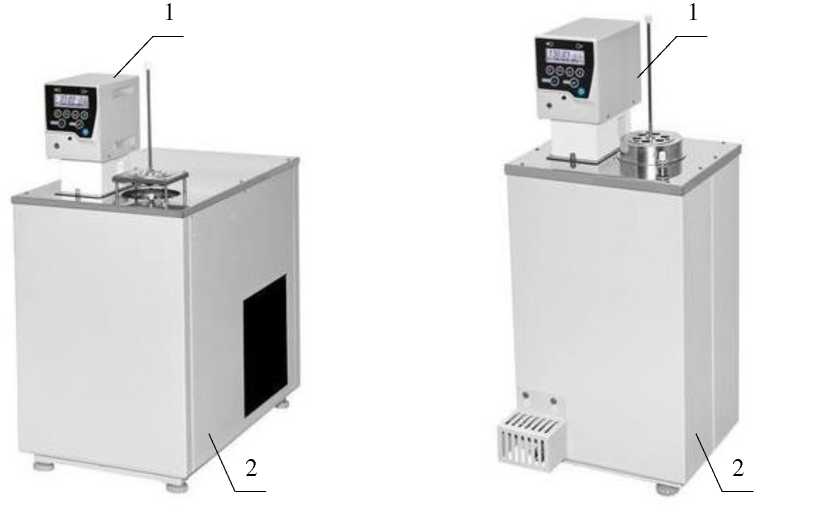

Программное обеспечение

Программное обеспечение термостатов состоит из метрологически значимого встроенного ПО, расположенного во внутренней памяти микроконтроллера блока регулирования температуры. Данное ПО устанавливается предприятием-изготовителем в процессе изготовления и не подлежит внешней модификации на протяжении всего времени функционирования изделия.

Структура ПО исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014.

Таблица 1 — Идентификационные данные встроенного ПО термостатов жидкостных ТЕРМОТЕСТ

Идентификационные данные	Значение
Идентификационное наименование ПО	ТЕРМЭКС ТОМСК
Номер версии ПО, не ниже	vl.0.0
Цифровой идентификатор программного обеспечения	не доступен

Метрологические и технические характеристики

Основные метрологические и технические характеристики термостатов приведены в таблицах 2, 3.

Таблица 2 - Основные метрологические характеристики термостатов

Наименование характеристики	Значение
Диапазон воспроизводимых температур, °C: - ТЕРМОТЕСТ-05, ТЕРМОТЕСТ-05-1	от -80 до +30
- ТЕРМОТЕСТ-1ОО-4О	от -40 до +105
- ТЕРМОТЕСТ-100	от -ЗО до +105
- ТЕРМОТЕСТ-200	от +40 до +200
- ТЕРМОТЕСТ-ЗОО	от +95 до +300
Нестабильность поддержания установленной температуры (±о)(*^ в течение 30 минут, °C, не более: - ТЕРМОТЕСТ-05, ТЕРМОТЕСТ-О5-1	±0,02
- ТЕРМОТЕСТ-100, ТЕРМОТЕСТ-1ОО-40, ТЕРМОТЕСТ-2ОО, ТЕРМОТЕСТ-ЗОО	±0,01
Неоднородность температурного поля в рабочей ванне термостата (на глубине не менее 10 мм от поверхности теплоносителя), °C, не более: - ТЕРМОТЕСТ-05, ТЕРМОТЕСТ-О5-1 - в диапазоне от -70 до +ЗО °С	±0,02
- в диапазоне ниже -7О °С	±0,10
- ТЕРМОТЕСТ-100, ТЕРМОТЕСТ-1ОО-40, ТЕРМОТЕСТ-2ОО, ТЕРМОТЕСТ-ЗОО	±0,01
Нормальные условия измерений: - температура окружающей среды, °C	от +15 до +25
- относительная влажность, %	от 30 до 80
- атмосферное давление, кПа	от 84,0 до 106,7
Нестабильность   поддержания установленной температуры   и неоднородность температурного поля термостата в рабочих условиях	1,5
применения, в долях от этих характеристик в нормальных условиях

__________________Наименование характеристики__Значение_____ Примечание:

^(*) За нестабильность поддержания установленной температуры принимают стандартное отклонение повторяемости (о) при доверительной вероятности Р=0,95 за промежуток времени 30 минут, которое вычисляют по формуле: где:

tcp — среднее арифметическое значение температуры, полученное при регистрации данных по одному из предложенных вариантов, °C;

ti   — значение температуры в i-той точке массива данных;

п — количество измерений в массиве данных.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания:
- напряжение переменного тока, В	от 198 до 242
- частота переменного тока, Гц	от 49 до 51
Потребляемая мощность, кВт, не более:
- ТЕРМОТЕСТ-05, ТЕРМОТЕСТ-05-1	4,2
- ТЕРМОТЕСТ-100, ТЕРМОТЕСТ-100-40	З,5
- ТЕРМОТЕСТ-200, ТЕРМОТЕСТ-ЗОО	2,5
Размеры рабочей ванны, мм:
- ТЕРМОТЕСТ-05, ТЕРМОТЕСТ-О5-1	090x430
- ТЕРМОТЕСТ-100, ТЕРМОТЕСТ-1ОО-4О	090x430
- ТЕРМОТЕСТ-200, ТЕРМОТЕСТ-ЗОО	090x520
Габаритные размеры термостата, мм, не более:
- ТЕРМОТЕСТ-О5	800x500x1220
- ТЕРМОТЕСТ-О5-1	500x800x1220
- ТЕРМОТЕСТ-100, ТЕРМОТЕСТ-1ОО-4О	450x700x810
- ТЕРМОТЕСТ-200, ТЕРМОТЕСТ-ЗОО	360x360x900
Масса, кг, не более:
- ТЕРМОТЕСТ-05, ТЕРМОТЕСТ-О5-1	115
- ТЕРМОТЕСТ-100, ТЕРМОТЕСТ-1ОО-4О	7О
- ТЕРМОТЕСТ-200, ТЕРМОТЕСТ-ЗОО	З5
Рабочие условия эксплуатации: - температура окружающей среды, °C
- ТЕРМОТЕСТ-05, ТЕРМОТЕСТ-О5-1	от +10 до +25
- ТЕРМОТЕСТ-100, ТЕРМОТЕСТ-1ОО-4О, ТЕРМОТЕСТ-2ОО,
ТЕРМОТЕСТ-ЗОО	от +10 до +35
- относительная влажность воздуха, %, не более	8О
- атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет:
- ТЕРМОТЕСТ-05, ТЕРМОТЕСТ-О5-1	5
- ТЕРМОТЕСТ-100, ТЕРМОТЕСТ-1ОО-40, ТЕРМОТЕСТ-2ОО,
ТЕРМОТЕСТ-ЗОО	7
Средняя наработка на отказ, ч, не менее	10000

Знак утверждения типа

наносится на маркировочную наклейку термостатов и на титульный лист эксплуатационной документации печатным способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Кол-во
Ванна термостата: - ТЕРМОТЕСТ-05 - ТЕРМОТЕСТ-05-1 - ТЕРМОТЕСТ-100 - ТЕРМОТЕСТ-100-40 - ТЕРМОТЕСТ-200, ТЕРМОТЕСТ-ЗОО	ТКЛШ 4.1О6.О1О-О5 ТКЛШ 4.1О6.О1О-ОЗ ТКЛШ 4.1О6.О24 ТКЛШ 4.1О6.О24-17 ТКЛШ 4.106.001-03	1 шт.
Блок регулирования температуры: - М11М-Х (для ТЕРМОТЕСТ-05, ТЕРМОТЕСТ-О5-1) - М10М-Х (для ТЕРМОТЕСТ-100, ТЕРМОТЕСТ-1ОО-4О) - М15Т (для ТЕРМОТЕСТ-2ОО) - М15 (для ТЕРМОТЕСТ-ЗОО)	ТКЛШ З.222.ОО9-2З ТКЛШ З.222.ОО9-22 ТКЛШ З.222.ОО9-1З ТКЛШ 3.222.009-15	1 шт.
Кабель соединительный: - ТЕРМОТЕСТ-05, ТЕРМОТЕСТ-О5-1 - ТЕРМОТЕСТ-100, ТЕРМОТЕСТ-1ОО-4О	ТКЛШ 4.853.008-02 ТКЛШ 4.853.008	1 шт.
Руководство по эксплуатации термостатов: - ТЕРМОТЕСТ-05, ТЕРМОТЕСТ-О5-1 - ТЕРМОТЕСТ-100, ТЕРМОТЕСТ-1ОО-4О - ТЕРМОТЕСТ-200, ТЕРМОТЕСТ-ЗОО	ТКЛШ 2.998.519 РЭ ТКЛШ 2.998.013 РЭ ТКЛШ 2.998.034 РЭ	1 экз.
Руководство по эксплуатации блоков регулирования(*): - М11М-Х - М10М-Х - М15, М15Т	ТКЛШ 3.222.009-23 РЭ ТКЛШ 3.222.009-22 РЭ ТКЛШ 3.222.009-15 РЭ	1 экз.
Методика поверки	ТКЛШ 0.515.003 МП с изменением №1	1 экз.
Примечание: (*) Входит в комплект поставки блоков регулирования

Сведения о методиках (методах) измерений приведены в эксплуатационных документах. Нормативные и технические документы, устанавливающие требования к термостатам жидкостным ТЕРМОТЕСТ

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

ТУ 4211-054-44229117-2008 «Термостаты жидкостные ТЕРМОТЕСТ. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Термэкс» (ООО «Термэкс»)

ИНН 7018039587

Адрес: 634507, г. Томск, п. Предтеченск, ул. Мелиоративная, д. 10А, стр. 1

Тел./факс: +7 (3822) 492-152, 492-631, 490-150

Web-сайт: www.termexlab.ru

E-mail: termex@termexlab.ru

Изготовитель

Общество с ограниченной ответственностью «Термэкс» (ООО «Термэкс»)

ИНН 7018039587

Адрес: 634507, г. Томск, п. Предтеченск, ул. Мелиоративная, д. 10А, стр. 1

Тел./факс: +7 (3822) 492-152, 492-631, 490-150

Web-сайт: www.termexlab.ru

E-mail: termex@termexlab.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: +7 (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

¹

- Номер версии имеет вид в соответствии с колонкой «Номер версии». Метрологически значимой является часть номера, состоящая из двух первых цифр. Часть, обозначенная «ххх или xххх» является несущественной для идентификации и обозначает модификацию версии в несущественной для метрологических характеристик.

---
