№1537 от 15.09.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 186816
О переоформлении свидетельства об утверждении типа СИ
О внесении изменений в описание типа СИ
Хроматографы жидкостные JETchrom
Приказы по основной деятельности по агентству Вн. Приказ № 1537 от 15.09.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
15 сентября 2020 г.
№ 1537
Москва
О переоформлении свидетельства об утверждении типа средства измерений №73695 «Хроматографы жидкостные JETchrom» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. №2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Сканлаб» от б/д №б/н, приказываю:
-
1. Внести изменения в описание типа на хроматографы жидкостные JETchrom, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 74845-19, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа №73695 «Хроматографы жидкостные JETchrom», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 74845-19, в связи с допущенной технической ошибкой.
-
3. Управлению государственного надзора и контроля (А.М.Кузьмину),
ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений й выдачу его заявитедйо. л
Подлинник электронного документа, подписанного ЭП, „
-
4. Контроль за исг олне^емвкиге*юящер©эйрика8ак©став; яю за собой.
Федеральное агентство по техническому регулированию и
метрологии.
Сертификат; OOE1036E1B07EOFB80EA118900BCB6D090 Кому выдан; Голубев Сергей Сергеевич
С.С.Голубев
Заместитель Руководите л»иствителен: с 06.11.2019 до об.и.2020
Приложение к приказу Федерального агентства по техническому регулированию и метрологии
от «15» сентября 2020 г. № 1537
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Хроматографы жидкостные JETchrom
Назначение средства измеренийХроматографы жидкостные JETchrom (далее по тексту - хроматографы) предназначены для измерений содержания широкого спектра неорганических и органических соединений в пробах веществ, материалов, технологических средах, а также для выделения индивидуальных веществ и их очистки.
Описание средства измеренийПринцип действия хроматографов основан на разделении анализируемой пробы в хроматографической колонке на компоненты и последующем измерении их содержания при помощи кондуктометрических JETchrom CD-512, CD-512NP, электрохимического ECD-217, спектрофотометрических UVV-105M, UVV-105E, спектрофотометрических на диодной матрице JETchrom UVV-107D, UVV-109D, фотометрического многоволнового с фиксированной длиной волны UVV-10A6 флуориметрического FL-122, спектрофлуориметрического FL-123M, спектрофотофлуориметриче-ского FUV-127, рефрактометрического RF-102, масс-спектрометрического MSD-140 детекторов и детектора светорассеяния LS-131. Детекторы выпускаются как в виде отдельно стоящих блоков (модулей), так и в виде узлов, интегрированных в моноблочный хроматограф.
Конструктивно хроматограф JETchrom представляет собой многовариантную систему, состоящую из одного или нескольких детекторов, одного или нескольких насосов высокого давления, системы ввода образца и одной или нескольких аналитических колонок.
Хроматографы JETchrom могут комплектоваться дополнительными устройствами: термостатом колонок, дегазатором, блоками постколоночной дериватизации, подавления фоновой электропроводности элюента, экономии растворителя, пробоподготовки и др.
В состав хроматографов JETchrom может входить контроллер, который выполняет функцию центрального блока, управляющего всеми элементами хроматографической системы. К контроллеру может быть подключена энергонезависимая память, которая служит для сохранения данных анализа при работе без подключения к ПК, что предотвращает потерю данных в случае внезапного прекращения связи с ПК. Контроллер может быть оснащён блоком аналоговых выходов с ЦАП.
Многовариантное исполнение хроматографов JETchrom позволяет реализовывать методы препаративной хроматографии, аналитической высокоэффективной жидкостной хроматографии (ВЭЖХ) или ультравысокоэффективной жидкостной хроматографии (УВЭЖХ).
Хроматографы JETchrom выпускаются в следующих модификациях:
-
- лабораторный (в модульном или моноблочном исполнении);
-
- промышленный at-line (at-line контроль - режим измерений, при котором результаты измерений содержания компонентов в непрерывно протекающем технологическом потоке получаются, обрабатываются и отображаются дискретно);
-
- портативный;
-
- препаративный.
Хроматографы JETchrom могут быть подключены к внешнему ПК через Ethernet, RS 232 или USB интерфейс или по локальной сети, используя протокол TCP/IP. Управление режимами хроматографа JETchrom и обработка данных осуществляется при помощи программноаппаратного комплекса "Portlab" для Windows.
Общий вид хроматографов жидкостных JETchrom представлен на рисунках 1 - 5.
Пломбирование хроматографов жидкостных JETchrom не предусмотрено.

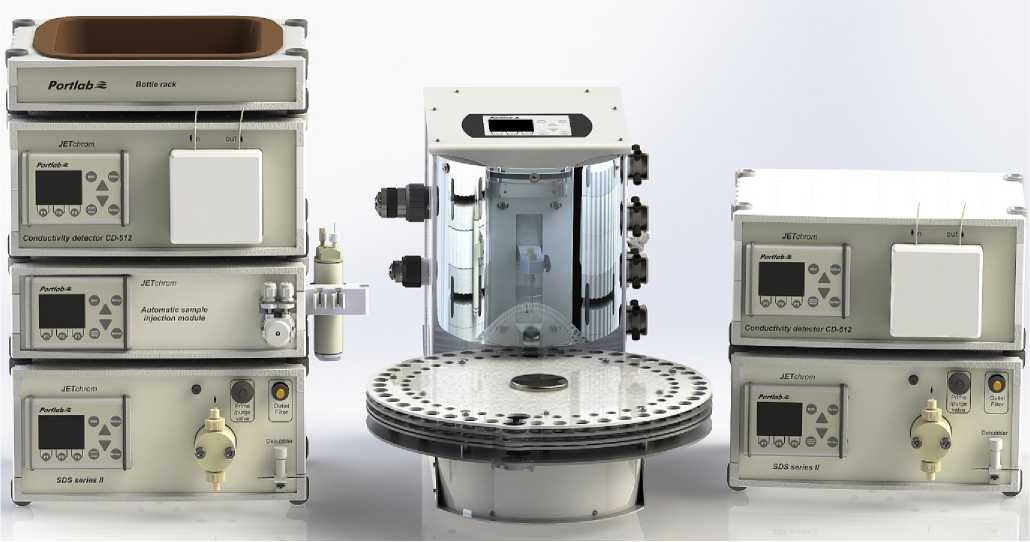

Рисунок 1 - Общий вид хроматографа жидкостного JETchrom лабораторного, оборудованного автосамплером, модульное исполнение

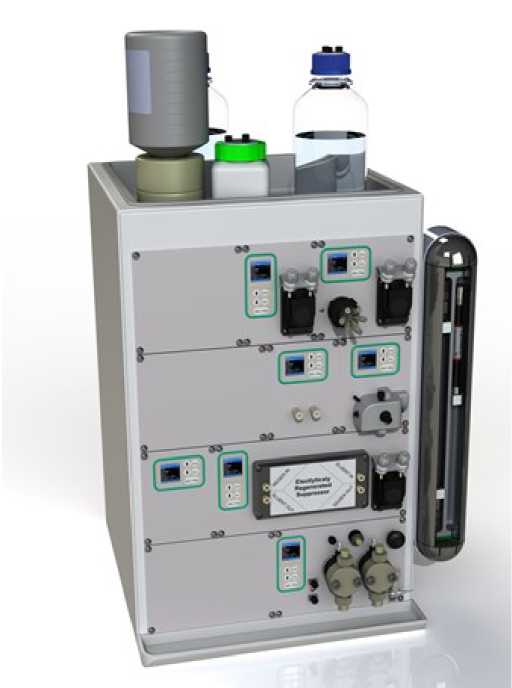

Рисунок 2 - Общий вид хроматографа жидкостного JETchrom лабораторного, моноблочное исполнение

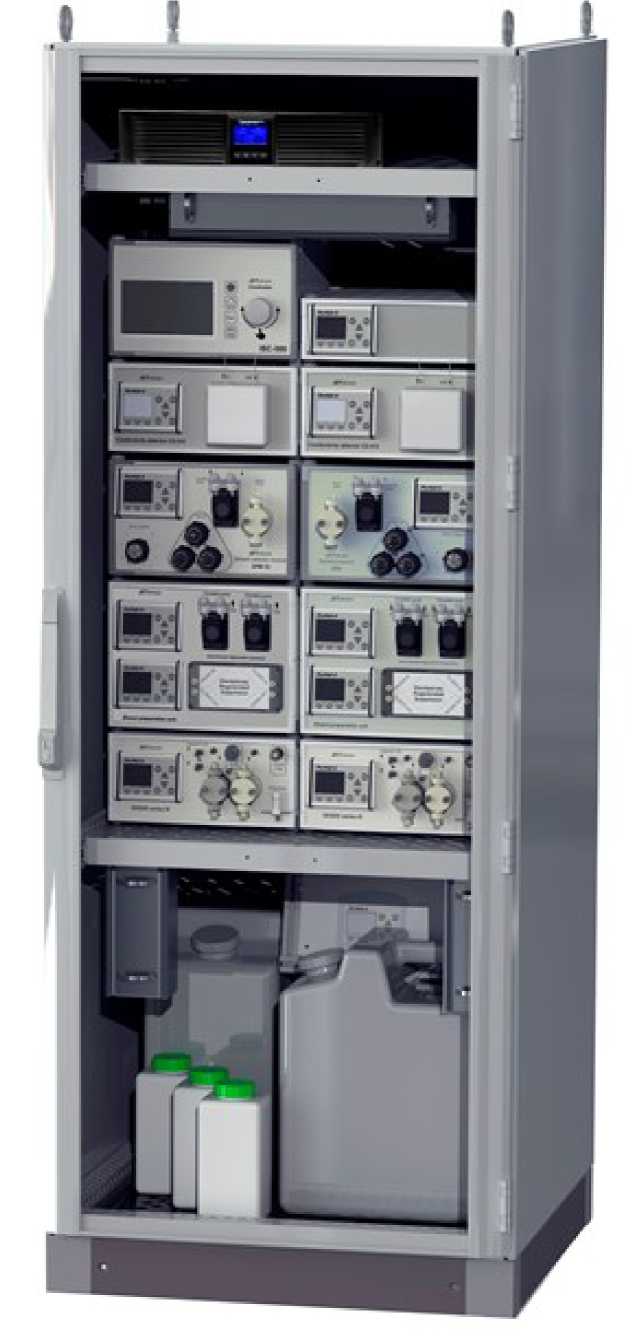

Рисунок 3 - Общий вид хроматографа жидкостного JETchrom промышленного at-line

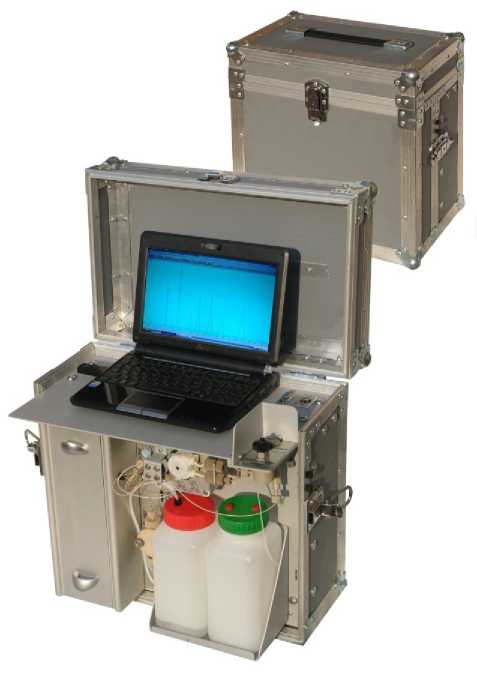

Рисунок 4 - Общий вид хроматографа жидкостного JETchrom портативного

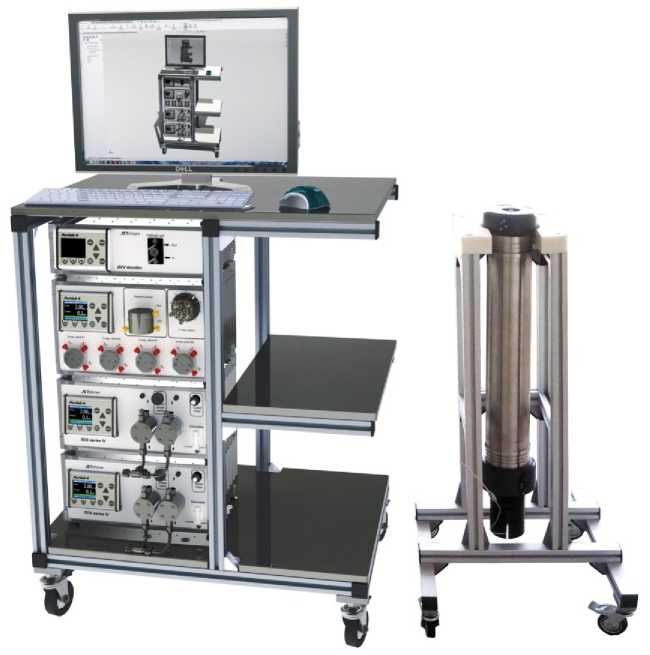

Рисунок 5 - Общий вид хроматографа жидкостного JETchrom препаративного.
Программное обеспечениеУровень защиты программного обеспечения "высокий" в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Portlab |
|
Номер версии (идентификационный номер ПО) |
20Х 30X |
|
Цифровой идентификатор ПО |
Rsd.exe D5E3A9871B03D154F771CD59585B6A08 CE068817EC6B00209630741F0672A9AC |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
SHA256 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики хроматографов жидкостных JETchrom с кондуктометрическим детектором JETchrom СD-512
|
Наименование характеристики |
Значение |
|
Уровень флуктуационных шумов нулевого сигнала, мкСм/см, не более (элюент: деионизованная вода, скорость потока 1,5 см3/мин) |
5-10-2 |
|
Дрейф нулевого сигнала, мкСм/(см-ч), не более (элюент: деионизованная вода, скорость потока 1,5 см3/мин) |
0,1 |
|
Предел детектирования, г/см3, не более: - по хлорид-иону (с подавлением фоновой электропроводности) |
5-10-9 |
|
- по иону натрия |
5-10-9 |
|
- по хлорид-иону (для образцов с общей удельной проводимостью не более 100 мкСм/см, с предварительным концентрированием пробы, с подавлением фоновой электропроводности) |
5-10-10 |
|
- по иону натрия (для образцов с общей удельной проводимостью не более 100 мкСм/см, с предварительным концентрированием пробы) |
5-10-10 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала хроматографа с кондуктометрическим детектором, %: - по площади пиков |
2,5 |
|
- по высоте пиков |
2,5 |
|
- по времени удерживания |
0,5 |
|
Пределы допускаемого относительного изменения выходного сигнала (площади пика) хроматографа с кондуктометрическим детектором за 8 часов непрерывной работы, % |
±3 |
Таблица 3 - Метрологические характеристики хроматографов жидкостных JETchrom с кондуктометрическим детектором CD-512NP
|
Наименование характеристики |
Значение |
|
Уровень флуктуационных шумов нулевого сигнала, мкСм/см, не более (элюент: деионизованная вода, скорость потока 1,5 см3/мин) |
0,1-10-3 |
|
Дрейф нулевого сигнала, мкСм/(см-ч), не более (элюент: деионизованная вода, скорость потока 1,5 см3/мин) |
1-10-2 |
|
Наименование характеристики |
Значение |
|
Предел детектирования, г/см3, не более: - по хлорид-иону (для образцов с общей проводимостью не более 100 мкСм/см (с подавлением фоновой электропроводности) |
5-10-10 |
|
- по иону натрия (для образцов с общей проводимостью не более 100 мкСм/см |
5-10-10 |
|
- по хлорид-иону (для образцов с общей проводимостью не более 100 мкСм/см, с предварительным концентрированием пробы, с подавлением фоновой электропроводности) |
5-10-12 |
|
- по иону натрия (для образцов с общей проводимостью не более 100 мкСм/см, с предварительным концентрированием пробы, с подавлением фоновой электропроводности) |
5-10-12 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала хроматографа с кондуктометрическим детектором, %: - по площади пиков |
0,5 |
|
- по высоте пиков |
0,5 |
|
- по времени удерживания |
0,1 |
|
Пределы допускаемого относительного изменения выходного сигнала (площади пика) хроматографа с кондуктометрическим детектором за 8 часов непрерывной работы, % |
±1 |
Таблица 4 - Метрологические характеристики хроматографов жидкостных JETchrom с электрохимическим детектором ECD-217
|
Наименование характеристики |
Значение |
|
Размах потенциала рабочего электрода, В |
±2 |
|
Уровень флуктуационных шумов нулевого сигнала, нА, не более (элюент: ацетонитрил/вода (35:65) + ортофосфорная кислота, масс. доля 0,3%, скорость потока 1 см3/мин) |
0,5 |
|
Дрейф нулевого сигнала, нА/ч, не более (элюент: ацетонитрил/вода (35:65) + ортофосфорная кислота, масс. доля 0,3%, скорость потока 1 см3/мин) |
12 |
|
Предел детектирования по фенолу, г/см3, не более |
1-10-9 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала хроматографа с электрохимическим детектором, %: - по площади пиков |
5 |
|
- по высоте пиков |
6 |
|
- по времени удерживания |
1 |
|
Пределы допускаемого относительного изменения выходного сигнала (площади пика) хроматографа с электрохимическим детектором за 8 часов непрерывной работы, % |
±3 |
Таблица 5 - Метрологические характеристики хроматографов жидкостных JETchrom со спектрофотометрическим детектором UVV-105M
|
Наименование характеристики |
Значение |
|
Диапазон длин волн, нм |
от 190 до 600 |
|
Уровень флуктуационных шумов нулевого сигнала, е.о.п., не более (элюент: ацетонтрил, скорость потока 1 см3/мин) |
3-10-6 |
|
Дрейф нулевого сигнала, е.о.п./ч, не более (элюент: ацетонтрил, скорость потока 1 см3/мин) |
1-10-4 |
|
Предел детектирования по фенолу, г/см3, не более |
6-10-10 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала хроматографа со спектрофотометрическим детектором, %: | |
|
- по площади пиков |
1 |
|
- по высоте пиков |
1 |
|
- по времени удерживания |
0,5 |
|
Пределы допускаемого относительного изменения выходного сигнала (площади пика) хроматографа со спектрофотометрическим детектором за 8 часов непрерывной работы, % |
±2 |
Таблица 6 - Метрологические характеристики хроматографов жидкостных JETchrom со спектрофотометрическим детектором UVV-105E
|
Наименование характеристики |
Значение |
|
Диапазон длин волн, нм |
от 190 до 800 |
|
Уровень флуктуационных шумов нулевого сигнала, е.о.п., не более (элюент: ацетонитрил, скорость потока 1 см3/мин) |
3,0-10-6 |
|
Дрейф нулевого сигнала, е.о.п./ч, не более (элюент: ацетонтрил, скорость потока 1 см3/мин) |
1-10-4 |
|
Предел детектирования по фенолу, г/см3, не более |
6-10-10 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала хроматографа со спектрофотометрическим детектором, %: | |
|
- по площади пиков |
1 |
|
- по высоте пиков |
1 |
|
- по времени удерживания |
0,5 |
|
Пределы допускаемого относительного изменения выходного сигнала (площади пика) хроматографа со спектрофотометрическим детектором за 8 часов непрерывной работы, % |
±2 |
Таблица 7 - Метрологические характеристики хроматографов жидкостных JETchrom со спектрофотометрическим детектором на диодной матрице JETchrom UVV-107D
|
Наименование характеристики |
Значение |
|
Диапазон длин волн, нм |
от 190 до 1000 |
|
Уровень флуктуационных шумов нулевого сигнала, е.о.п., не более (элюент: ацетонтрил, скорость потока 1 см3/мин) |
2-10-6 |
|
Дрейф нулевого сигнала, е.о.п./ч, не более (элюент: ацетонтрил, скорость потока 1 см3/мин) |
2-10-4 |
|
Предел детектирования по фенолу, г/см3, не более |
1-10-8 |
|
Наименование характеристики |
Значение |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала хроматографа со спектрофотометрическим детектором на диодной матрице, %: | |
|
- по площади пиков |
2 |
|
- по высоте пиков |
2 |
|
- по времени удерживания |
0,5 |
|
Пределы допускаемого относительного изменения выходного сигнала (площади пика) хроматографа со спектрофотометрическим детектором на диодной матрице за 8 часов непрерывной работы, % |
±2 |
Таблица 8 - Метрологические характеристики хроматографов жидкостных JETchrom со спектрофотометрическим детектором на диодной матрице UVV-109D
|
Наименование характеристики |
Значение |
|
Диапазон длин волн, нм |
от 200 до 800 |
|
Уровень флуктуационных шумов нулевого сигнала, е.о.п., не более (элюент: ацетонтрил, скорость потока 1 см3/мин) |
5-10-6 |
|
Дрейф нулевого сигнала, е.о.п./ч, не более (элюент: ацетонтрил, скорость потока 1 см3/мин) |
1-10-4 |
|
Предел детектирования по фенолу, г/см3, не более |
4-10-9 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала хроматографа со спектрофотометрическим детектором на диодной матрице, %: | |
|
- по площади пиков |
2 |
|
- по высоте пиков |
2 |
|
- по времени удерживания |
0,5 |
|
Пределы допускаемого относительного изменения выходного сигнала (площади пика) хроматографа со спектрофотометрическим детектором на диодной матрице за 8 часов непрерывной работы, % |
±2 |
Таблица 9 - Метрологические характеристики хроматографов жидкостных JETchrom с фотометрическим многоволновым детектором с фиксированной длиной волны UVV-10A
|
Наименование характеристики |
Значение |
|
Длина волны (на полупроводниковом коротковолновом светодиоде, на выбор до четырех светодиодов в приборе), нм |
от 254 до 800 |
|
Уровень флуктуационных шумов нулевого сигнала, е.о.п., не более (элюент: ацетонтрил, скорость потока 1 см3/мин) |
5-10-6 |
|
Дрейф нулевого сигнала, е.о.п./ч, не более (элюент: ацетонтрил, скорость потока 1 см3/мин) |
2-10-4 |
|
Предел детектирования по фенолу, г/см3, не более |
4-10-9 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала хроматографа с фотометрическим многоволновым детектором, %: по площади пиков |
3 |
|
по высоте пиков |
3 |
|
по времени удерживания |
0,5 |
|
Наименование характеристики |
Значение |
|
Пределы относительного изменения выходного сигнала (площади пика) хроматографа с фотометрическим многоволновым детектором за 8 часов непрерывной работы, % |
±3 |
Таблица 10 - Метрологические характеристики хроматографов жидкостных JETchrom с флуо-риметрическим детектором FL-122
|
Наименование характеристики |
Значение |
|
Длина волны возбуждения (на полупроводниковом коротковолновом свето- |
365 |
|
диоде, на выбор до двух светодиодов в приборе), нм |
254 |
|
275 | |
|
Диапазон длин волн эмиссии (при использовании светофильтров), нм |
от 405 до 900 |
|
Уровень флуктуационных шумов нулевого сигнала, о.е.ф., не более (элюент: ацетонтрил, скорость потока 0,5 см3/мин) |
4-10-2 |
|
Дрейф нулевого сигнала, о.е.ф./ч, не более (элюент: ацетонтрил, скорость потока 0,5 см3/мин) |
1,5-10-1 |
|
Предел детектирования по антрацену, г/см3, не более |
5-10-10 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала хроматографа с флуориметрическим детектором, %: | |
|
- по площади пиков |
3 |
|
- по высоте пиков |
3 |
|
- по времени удерживания |
0,5 |
|
Пределы допускаемого относительного изменения выходного сигнала (площади пика) хроматографа с флуориметрическим детектором за 8 часов непрерывной работы, % |
±3 |
Таблица 11 - Метрологические характеристики хроматографов жидкостных JETchrom со спек-трофлуориметрическим детектором FL-123M
|
Наименование характеристики |
Значение |
|
Длина волны возбуждения, нм |
от 200 до 700 |
|
Диапазон длин волн эмиссии, нм |
от 280 до 900 |
|
Уровень флуктуационных шумов нулевого сигнала, о.е.ф., не более (элюент: ацетонтрил, скорость потока 0,5 см3/мин) |
1-10-2 |
|
Дрейф нулевого сигнала, о.е.ф./ч, не более (элюент: ацетонтрил, скорость потока 0,5 см3/мин) |
1-10-1 |
|
Предел детектирования по антрацену, г/см3, не более |
1-10-12 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала хроматографа со спектрофлуориметрическим детектором, %: | |
|
- по площади пиков |
3 |
|
- по высоте пиков |
3 |
|
- по времени удерживания |
0,5 |
|
Пределы допускаемого относительного изменения выходного сигнала (площади пика) хроматографа со спектрофлуориметрическим детектором за 8 часов непрерывной работы, % |
±3 |
Таблица 12 - Метрологические характеристики хроматографов жидкостных JETchrom со спек-трофотофлуориметрическим детектором FUV-127
|
Наименование характеристики |
Значение |
|
Диапазон длин волн возбуждения для флуориметрического канала, нм |
от 190 до 600 |
|
Диапазон длин волн эмиссии, нм |
от 280 до 900 |
|
Диапазон длин волн для фотометрического канала, нм |
от 190 до 600 |
|
Уровень флуктуационных шумов нулевого сигнала (по флуориметриче-скому каналу), о.е.ф, не более (элюент: ацетонтрил, скорость потока 0,5 см3/мин) |
4-10-2 |
|
Уровень флуктуационных шумов нулевого сигнала (по спектрофотометрическому каналу), е.о.п., не более (элюент: ацетонтрил, скорость потока 0,5 см3/мин) |
5-10-5 |
|
Дрейф нулевого сигнала (по флуориметрическому каналу), о.е.ф./ч, не более (элюент: ацетонтрил, скорость потока 0,5 см3/мин) |
1,5-10-1 |
|
Дрейф нулевого сигнала (по спектрофотометрическому каналу), е.о.п./ч, не более (элюент: ацетонтрил, скорость потока 0,5 см3/мин) |
5-10-4 |
|
Предел детектирования по антрацену (по флуориметрическому каналу), г/см3, не более |
1-10-10 |
|
Предел детектирования по фенолу (по спектрофотометрическому каналу), г/см3, не более |
1-10-8 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала хроматографа со спектрофото-флуориметрическим детектором, %: - по площади пиков |
3 |
|
- по высоте пиков |
3 |
|
- по времени удерживания |
0,5 |
|
Пределы допускаемого относительного изменения выходного сигнала (площади пика) хроматографа со спектрофотофлуориметрическим детектором за 8 часов непрерывной работы, % |
±3 |
Таблица 13 - Метрологические характеристики хроматографов жидкостных JETchrom с детектором светорассеяния LS-131*
|
Наименование характеристики |
Значение |
|
Уровень флуктуационных шумов нулевого сигнала, В, не более (деионизованная вода, скорость потока 0,5 см3/мин, давление газа (азот) на входе в детектор 0,35 МПа) |
1-10-3 |
|
Дрейф нулевого сигнала, В/час, не более |
2-10-3 |
|
Предел детектирования по глюкозе, г/см3, не более |
1-10-9 |
|
Предел допускаемого относительного среднего квадратического отклонения хроматографа с детектором светорассеяния, %: - по площади пиков |
3 |
|
- по высоте пиков |
3 |
|
- по времени удерживания |
0,5 |
) Детектор отдельно стоящий, в общую стойку модульной системы и в моноблочную систему не встраивается.
|
Наименование характеристики |
Значение |
|
Пределы допускаемого относительного изменения выходного сигнала (площади пика) хроматографа с детектором светорассеяния за 8 часов непрерывной работы, % |
±4 |
Таблица 14 - Метрологические характеристики хроматографов жидкостных JETchrom с рефрактометрическим детектором RF-102
|
Наименование характеристики |
Значение |
|
Рабочий диапазон показателя преломления, ед. рефр. |
от 1,00 до 1,75 |
|
Уровень флуктуационных шумов нулевого сигнала, ед. рефр., не более (элюент деионизованная вода, скорость потока 1 см3/мин) |
2,5-10-8 |
|
Дрейф нулевого сигнала, ед. рефр./час, не более (элюент деионизованная вода, скорость потока 1 см3/мин) |
1,0-10-7 |
|
Предел детектирования по глюкозе, г/см3, не более |
1,0-10-7 |
|
Предел детектирования по антрацену, г/см3, не более |
1,0-10-7 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала хроматографа с рефрактометрическим детектором, %: - по площади пиков |
2 |
|
- по высоте пиков |
2 |
|
- по времени удерживания |
0,5 |
|
Пределы допускаемого относительного изменения выходного сигнала (площади пика) хроматографа с рефрактометрическим детектором за 8 часов непрерывной работы, % |
±2 |
Таблица 15 - Метрологические характеристики хроматографов жидкостных JETchrom с масс-спектрометрическим детектором MSD-140
|
Наименование характеристики |
Значение |
|
Диапазон массового числа, а.е.м |
от 10 до 2000 |
|
Чувствительность (отношение сигнал/шум), не менее: - в режиме "электроспрей" положительная ионизация при дозировании 1 пг резерпина |
200:1 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала хроматографа с масс-спектрометрическим детектором в режиме "электроспрей" положительная ионизация при дозировании 5 пг резерпина, %: - по площади пика |
7 |
|
- по времени удерживания |
1 |
|
Пределы допускаемого относительного изменения выходного сигнала (площади пика) хроматографа с кондуктометрическим детектором за 8 часов непрерывной работы, % |
±1 |
Таблица 16 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220 |
|
- частота переменного тока, Гц |
50 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +10 до +40 20 до 90 от 84 до 106,7 |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч |
10 000 |
|
Примечание - Потребляемая мощность, габаритные размеры и масса в зависимости от комплектации хроматографа. | |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 17 - Комплектность средства измерений
Таблица 17.1 - Хроматографы жидкостные JETchrom лабораторные, препаративные, портативные
|
Наименование |
Обозначение |
Количество |
|
Детекторы: - кондуктометрический детектор |
JETchrom CD-512 |
по заказу |
|
- кондуктометрический детектор |
CD-512NP |
по заказу |
|
- электрохимический детектор |
ECD-217 |
по заказу |
|
- спектрофотометрический детектор |
UVV-105M |
по заказу |
|
- спектрофотометрический детектор |
UVV-105E |
по заказу |
|
- спектрофотометрический детектор на диодной матрице |
JETchrom UVV-107D |
по заказу |
|
- спектрофотометрический детектор на диодной матрице |
UVV-109D |
по заказу |
|
- фотометрический многоволновой детектор с фиксированной длиной волны |
UVV-10A |
по заказу |
|
- флуориметрический детектор |
FL-122 |
по заказу |
|
- спектрофлуориметрический детектор |
FL-123M |
по заказу |
|
- спектрофотофлуориметрический детектор |
FUV-127 |
по заказу |
|
- светорассеяния детектор |
LS-131 |
по заказу |
|
- рефрактометрический детектор |
RF-102 |
по заказу |
|
- масс-спектрометрический детектор |
MSD-140 |
по заказу |
|
Дополнительные принадлежности для детекторов: - сменные измерительные ячейки (препаративные, аналитические, выносные и т.д.) |
по заказу | |
|
Система подачи элюента: - насосы высокого давления |
по заказу | |
|
- насосы среднего давления |
- |
по заказу |
|
- модуль смешения потоков - динамический миксер (устройство формирования градиента по высокому давлению) |
по заказу |
Продолжение таблицы 17.1
|
Наименование |
Обозначение |
Количество |
|
- устройство формирования градиента по низкому давлению |
по заказу | |
|
Устройство ввода образца: - инжектор (ручной или автоматический) |
по заказу | |
|
- автосамплер карусельного типа |
- |
по заказу |
|
- автосамплер двухкоординатный |
- |
по заказу |
|
- автосамплер линейного типа (с возможностью обработки дезинфицирующими средствами) |
по заказу | |
|
- блок автоматической подачи образца |
- |
по заказу |
|
Модуль автоматизации «Автоблок» (может совмещать в едином блоке устройство ввода образца, модуль автоматической пробоподготовки, селекторы колонок и петлевых дозаторов, систему подавления фоновой электропроводности, устройство формирования градиента по низкому давлению, перистальтические насосы, клапаны по низкому давлению и прочие устройства) |
по заказу | |
|
Вспомогательное оборудование (может быть интегрировано с системой подачи элюента, устройством ввода образца или модулем автоматизации): - термостат колонок |
по заказу | |
|
- дегазатор элюента |
по заказу | |
|
- система постколоночной дериватизации |
по заказу | |
|
- модуль автоматической подготовки проб |
по заказу | |
|
- коллектор фракций |
по заказу | |
|
- система подавления фоновой электропроводности элюента |
по заказу | |
|
- генератор элюента |
- |
по заказу |
|
- модуль управления потоками |
- |
по заказу |
|
- модуль разделения и концентрирования проб |
- |
по заказу |
|
- селектор колонок |
- |
по заказу |
|
- селектор петлевых дозаторов |
- |
по заказу |
|
- устройство удаления карбонатов |
- |
по заказу |
|
- электролитическое устройство для очистки элюента |
- |
по заказу |
|
- система концентрирования проб |
по заказу | |
|
- модуль хранения образцов |
по заказу | |
|
- модуль автоматической смены планшетов |
по заказу | |
|
Аналогово-цифровой преобразователь |
по заказу | |
|
Цифро-аналоговый преобразователь |
по заказу | |
|
Блок контроллера (без цифро-аналоговым преобразователя) |
по заказу |
Продолжение таблицы 17.1
|
Наименование |
Обозначение |
Количество |
|
Блок контроллера с цифро-аналоговым преобразователем (до 20 каналов) - блок управления режимом at-line контроля |
по заказу | |
|
Расходные материалы: - колонки хроматографические |
по заказу | |
|
- защитные предколонки |
по заказу | |
|
- держатели защитных предколонок |
по заказу | |
|
- петлевые дозаторы |
по заказу | |
|
- бутыли для элюентов |
по заказу | |
|
- флаконы (виалы) для проб |
по заказу | |
|
- картриджи для ТФЭ |
по заказу | |
|
Подставка для бутылей |
по заказу | |
|
Деионизатор (система очистки воды) |
по заказу | |
|
Установочный шкаф, пылевлагозащита по ГОСТ 14254-96 (МЭК 529-89) от IP44 и выше |
по заказу | |
|
Кондиционер (монтируется в установочный шкаф) |
- |
по заказу |
|
Комплект ЗИП |
- |
1 шт. |
|
Внешние жидкостные и электрические коммуникации |
- |
по заказу |
|
Система сбора, хранения и обработки данных (ПО "Portlab", персональный компьютер) |
- |
1 шт. |
|
Руководство по эксплуатации |
СРДН. 414538 |
1 экз. |
|
Методика поверки |
4215-007-53132530МП |
1 экз. |
Таблица 17.2 - Промышленные at-line
|
Наименование |
Обозначение |
Количество |
|
Детекторы: - кондуктометрический детектор |
JETchrom СD-512 |
по заказу |
|
- кондуктометрический детектор |
CD-512NP |
по заказу |
|
- спектрофотометрический детектор |
UVV-105M |
по заказу |
|
- спектрофотометрический детектор |
UVV-105E |
по заказу |
|
- спектрофотометрический детектор с диодной матрицей |
JETchrom UVV-107D |
по заказу |
|
Система подачи элюента - насосы высокого давления |
по заказу | |
|
Блок контроллера с цифро-аналоговым преобразователем (до 20 каналов) |
по заказу | |
|
Система подавления фоновой электропроводности элюента |
по заказу | |
|
Модуль управления потоками проб (до 8 потоков) |
по заказу | |
|
Модуль автоматической подготовки проб |
- |
по заказу |
|
Система концентрирования пробы |
- |
по заказу |
|
Устройства дегазации и деионизации |
- |
по заказу |
Продолжение таблицы 17.2
|
Наименование |
Обозначение |
Количество |
|
Устройства генерации элюента |
- |
по заказу |
|
Блок контроллера с цифро-аналоговым преобразователем (до 20 каналов) - блок управления режимом at-line контроля |
по заказу | |
|
Модуль управления потоками проб (до 8 потоков) |
по заказу | |
|
Модуль автоматической подготовки проб |
по заказу | |
|
Устройства дегазации и деионизации |
по заказу | |
|
Устройства генерации элюента |
по заказу | |
|
Внешние жидкостные и электрические коммуникации |
по заказу | |
|
Установочный шкаф с кондиционированием, пылевлагозащита по ГОСТ 14254-96 (МЭК 52989) от IP44 и выше |
1 шт. | |
|
Кондиционер (монтируется в установочный шкаф) |
1 шт. | |
|
Комплект ЗИП |
- |
1 шт. |
|
Система сбора, хранения и обработки данных (ПО "Portlab", персональный компьютер) |
1 шт. | |
|
Аналогово-цифровой преобразователь |
- |
по заказу |
|
Цифро-аналоговый преобразователь |
- |
по заказу |
|
Руководство по эксплуатации |
СРДН. 414538 |
1 экз. |
|
Методика поверки |
4215-007-53132530МП |
1 экз. |
осуществляется по документу 4215-007-53132530МП "Хроматографы жидкостные JETchrom. Методика поверки", утвержденному ФГУП "ВНИИМС" 24.01.2019 г.
Основные средства поверки:
-
- ГСО 8747-2006 состава раствора хлорид-ионов, массовая концентрация 1,0 мг/см3, относительная погрешность ±1 % (при Р=0,95);
-
- ГСО 7775-2000 состава раствора ионов натрия, массовая концентрация 1,0 мг/см3, относительная погрешность ±1 % (при Р=0,95);
-
- ГСО 7346-96 состава раствора фенола в этаноле, массовая концентрация 1,0 мг/см3, относительная погрешность ±1 % (при Р=0,95);
-
- ГСО 8749-2006 состава раствора антрацена в ацетонитриле, массовая концентрация 0,200 мг/см3, относительная погрешность ±5 % (при Р=0,95);
-
- МСО 0389:2002 состава раствора глюкозы, молярная концентрация 10,00 ммоль/см3, относительная погрешность ±1 % (при Р=0,95) или глюкоза квалификации "ч.д.а", ГОСТ 6038-79;
-
- резерпин ФС № 423267-96, содержание основного вещества не менее 98 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийотсутствуют.
Нормативные и технические документы, устанавливающие требования к хроматографам жидкостным JETchromТУ 4215-007-53132530-15 Хроматографы жидкостные JETchrom. Технические условия
ИзготовительОбщество с ограниченной ответственностью "Сканлаб" (ООО "Сканлаб") ИНН 5034017883
Адрес: 142601, Московская обл., г. Орехово-Зуево, ул. Московская, д. 2 Тел.: +7 (4964) 15-04-42
E-mail: skanlab@mail.ru
Испытательный центрФедеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы"
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77/+7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
М.п. «15» сентября 2020 г.
