№1998 от 18.09.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 713807
ПРИКАЗ_Об утверждении типов средств измерений (14)
Приказы по основной деятельности по агентству Вн. Приказ № 1998 от 18.09.2025
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
П Р И К А З
18 сентября 2025 г. 1998
________ №_______
Москва
Об утверждении типов средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Утвердить:
типы средств измерений, сведения о которых прилагаются к настоящему приказу;
описания типов средств измерений, прилагаемые к настоящему приказу.
-
2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Е.Р. Лазаренко
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 7B1801563EA497F787EAF40A918A8D6F
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 19.05.2025 до 12.08.2026
\__________________/
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
сентябр5 2025 Г. № 199_
от «____»
Сведения
об утвержденных типах средств измерений
|
№ п/ п |
Наименование типа |
Обозначение типа |
Код характера произ- вод- ства |
Рег. Номер |
Зав. номер(а) * |
Изготовители |
Правооблада тель |
Код иден-тифи-кации производства |
Методика поверки |
Интервал между поверками |
Заявитель |
Юридическое лицо, проводившее испытания |
Дата утверждения акта |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
|
1. |
Хроматографы жидкостные |
Agilent 1260 Infinity III |
Е |
96431-25 |
Зав. № DEGC535390, зав. № DEGC525756, зав. № DEGC921964/DEG EJ21418, зав. № DEGC305916/DEG EH41255, зав. № DEGC400846/DEG EH70526, зав. № DEGEH59691/DEG EA81037, зав. № DEGEJ81587/DEGE H85615/DEGEA436 66, зав. № DEGEJ84751/DEGE H89062/DEGEA145 47, зав. № DEGC833152/DEG EH59081 |
Agilent Technologies Deutschland GmbH, Германия |
Agilent Technologies Deutschland GmbH, Герма ния |
ОС |
МП-700 2025 "ГСИ. Хроматографы жидкостные Agilent 1260 Infinity III. Методика поверки" |
1 год |
Индивидуальный предприниматель Спиридонова Эльвира Тахировна, г. Москва, ИНН 772851018813 |
ООО "ПРОММАШ ТЕСТ Метрология", Московская область, г. Чехов |
07.04.2025 |
|
2. |
Датчики тока |
ICS SM I 0004 |
С |
96432-25 |
243,204 |
Общество с ограниченной |
Общество с ограниченной |
ОС |
МП-6922025 "ГСИ. |
4 года |
Общество с ограниченной |
ООО "ПРОММАШ |
14.04.2025 |
|
ответственностью научно-производственное предприятие "ГЕОТЕК-ПРИБОР" (ООО НПП "ГЕОТЕК-ПРИБОР"), г. Москва, ИНН 9729276780 |
ответственностью научно-производственное предприятие "ГЕОТЕК-ПРИБОР" (ООО НПП "ГЕОТЕК-ПРИБОР"), г. Москва, ИНН 9729276780 |
Датчики тока ICS SM I 0004. Методика поверки" |
ответственностью научно-производственное предприятие "ГЕО- ТЕК-ПРИБОР" (ООО НПП "ГЕОТЕК-ПРИБОР"), г. Москва ИНН 9729276780 |
ТЕСТ Метрология", Московская обл., г. Чехов | |||||||||
|
3. |
Газосигнализаторы контроля загазованности |
ГазДом |
С |
96433-25 |
Исполнение Газ-Дом с АКБ, зав. № 3012894; исполнение ГазДом без АКБ, зав. № 3054363; исполнение ГазДом GSM (в составе основной блок, зав. № 3054366, GSM-модуль, зав. № 3054367) |
Общество с ограниченной ответственностью "Научно-производственное объединение "Инпульс" (ООО "НПО "Инпульс"), г. Москва, ИНН 9723154320 |
Общество с ограниченной ответственностью "Научно-производственное объединение "Инпульс" (ООО "НПО "Инпульс"), г. Москва, ИНН 9723154320 |
ОС |
РВНЕ.0008 -2025 МП "ГСИ. Га-зосигнали-заторы контроля загазованности Газ-Дом. Методика поверки" |
1 год |
Общество с ограниченной ответственностью "Научно-производственное объединение "Инпульс" (ООО "НПО "Инпульс"), г. Москва, ИНН 9723154320 |
ООО "РАВНОВЕСИЕ", г. Москва |
08.04.2025 |
|
4. |
Система ав-томатизиро-ванная измерительно-управляющая САУ ГТЭ-110М "Ударная ТЭС" (энергоблок № 3) |
Обозначение отсутствует |
Е |
96434-25 |
001 |
Общество с ограниченной ответственностью "ИН-КОНТРОЛ" (ООО "ИН-КОНТРОЛ"), г. Москва ИНН 7725401700 |
Общество с ограниченной ответственностью "Внеш-неэкономическое объединение "Технопромэкспорт" (ООО "ВО "Технопромэкспорт"), г. Москва ИНН 7704863782 |
ОС |
МП КЭР-01-2025 "ГСИ. Система ав-томатизи-рованная измерительно-управляющая САУ ГТЭ-110М "Ударная ТЭС" (энергоблок № 3). |
3 года |
Общество с ограниченной ответственностью "Комплексные энергетические решения" (ООО "Комплексные энергетические решения"), г. Москва ИНН 5038057975 |
ООО "Комплексные энергетические решения", г. Москва |
10.02.2025 |
|
Методика поверки" | |||||||||||||
|
5. |
Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО АНК "Башнефть" (БНД малые точки поставки) |
Обозначение отсутствует |
Е |
96435-25 |
01/25 |
Общество с ограниченной ответственностью "Башнефть-Добыча" (ООО "Башнефть-Добыча"), г. Уфа ИНН 0277106840 |
Публичное акционерное общество "Акционерная нефтяная Компания "Башнефть" (ПАО АНК "Башнефть"), г. Уфа ИНН 0274051582 |
ОС |
МП СМО-2803-2025 "ГСИ. Система ав-томатизи-рованная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО АНК "Башнефть" (БНД малые точки поставки). Методика поверки" |
4 года |
Общество с ограниченной ответственностью "Проектный институт комплексной автоматизации" (ООО "ПИКА"), г. Владимир ИНН 3328009874 |
ООО "ПИКА", г. Владимир |
28.03.2025 |
|
6. |
Штангенрей-смасы SHAN |
Обозначение отсутствует |
С |
96436-25 |
ШР исп. 1 зав. №№ А 00462, А 01526, В 00287, 16137859, ШР исп. 2 зав. №№ В 00673, В 05198, 16273475, 16587238, 16582717, 16392811, ШРК мод. I исп. 1 зав. №№ 16224852, 16329863, 16429332, 16255398, ШРК мод. I исп. 2 зав. |
Guilin Measuring & Cutting Tool Co. Ltd, Китай |
Guilin Measuring & Cutting Tool Co. Ltd, Китай |
ОС |
МП-7.0332025 "ГСИ. Штанген-рейсмасы SHAN. Методика поверки" |
1 год |
Акционерное общество Торговый дом "Калиброн" (АО ТД "Ка-либрон"), г. Москва ИНН 7719696020 |
ООО РМЦ "Калиброн", г. Москва |
20.05.2025 |
|
№№ 16472814, 16482354, 16985369, 16327451, ШРК мод. II исп. 1 зав. №№ 6523982, 6635821, 6723312, ШРК мод. II исп. 2 зав. № 6744125, ШРЦ мод. I исп. 1 зав. №№ С 00589, Н 00874, ШРЦ мод.
| |||||||||||||
|
7. |
Аппаратура геодезическая спутниковая |
GEOBO X FORA |
С |
96437-25 |
GEOBOX FORA 20SE зав. № Z3341681052395, GEOBOX FORA 20AR зав. № G4001815110217, GEOBOX FORA 20AR DISTA зав. № G4001815110324, GEOBOX FORA LUX IMU зав. № MINU2380900033 |
Общество с ограниченной ответственностью "ГЕОПРИБОР" (ООО "ГЕОПРИБОР"), г. Санкт-Петербург ИНН 7839447804 |
Общество с ограниченной ответственностью "ГЕОПРИБОР" (ООО "ГЕОПРИБОР"), г. Санкт-Петербург ИНН 7839447804 |
ОС |
МП-3152024 "ГСИ. Аппаратура геодезическая спутниковая GEOBOX FORA. Методика поверки" |
1 год |
Общество с ограниченной ответственностью "ГЕ ОПРИБОР" (ООО "ГЕ ОПРИБОР"), г. Санкт- Петербург ИНН 7839447804 |
ООО "ПРОММАШ ТЕСТ Метрология", Московская обл., г. Чехов |
18.04.2025 |
|
8. |
Аппаратура геодезическая спутниковая |
Alpha |
С |
96438-25 |
Alpha 4i зав. № A41422174, Alpha 5i зав. № A51210337, Alpha 5w зав. № A5WG245571, Alpha 40 зав. № A40X241122, Alpha 400 зав. № |
GUANGZHOU ALPHA SURVEYING TECHNOLOGY CO., LTD, Китай |
GUANGZHOU ALPHA SURVEYING TECHNOLOGY CO., LTD, Китай |
ОС |
МП-8292025 "ГСИ. Аппаратура геодезическая спутниковая Alpha. Методика поверки" |
1 год |
Общество с ограниченной ответственностью "Сагет" (ООО "Сагет"), г. Новосибирск ИНН 5405049518 |
ООО "ПРОММАШ ТЕСТ Метрология", Московская обл., г. Чехов |
18.04.2025 |
|
A400242001 | |||||||||||||
|
9. |
Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии АО "Кудряшов-ское" 3 очередь |
Обозначение отсутствует |
Е |
96439-25 |
1 |
Общество с ограниченной ответственностью "Энергосбытовая компания "Потенциал" (ООО "ЭСК "Потенциал"), г. Новосибирск ИНН 5406801882 |
Акционерное общество "Кудряшов-ское" (АО "Кудряшов-ское"), Новосибирская область, с. Кри-водановка ИНН 5433142195 |
ОС |
МП- 565.310556 -2025 "ГСИ. Система ав-томатизи-рованная информационно-измерительная коммерческого учета электроэнергии АО "Куд-ряшовское" 3 очередь. Методика поверки" |
4 года |
Общество с ограниченной ответственностью "Энергосбытовая компания "Потенциал" (ООО "ЭСК "Потенциал"), г. Новосибирск ИНН 5406801882 |
Западно Сибирский филиал ФГУП "ВНИИФТРИ" , г. Новосибирск |
09.06.2025 |
|
10. |
Хроматографы ионные |
Prin-Cen |
С |
96440-25 |
Модель IC-50, сер. № IC50019; модель IC-20, сер. № IC21012 |
Guangzhou Prin-Cen Scientific Co., Ltd., Китай |
Guangzhou Prin-Cen Scientific Co., Ltd., Китай |
ОС |
МП 10241-2025 "ГСИ. Хроматографы ионные Prin-Cen. Методика поверки" |
1 год |
Общество с ограниченной ответственностью "АВРОРА" (ООО "АВРОРА"), Московская область, г. Королев, ИНН 5018196240 |
УНИИМ - филиал ФГУП "ВНИИМ им. Д.И. Менделеева", г. Екатеринбург |
01.04.2025 |
|
11. |
Анализаторы размеров частиц |
Litesizer DIF |
С |
96441-25 |
Модель 500, сер. № 84861177 |
"Anton Paar GmbH", Австрия |
"Anton Paar GmbH", Австрия |
ОС |
МП КРТ- 05-2025 "ГСИ. Анализаторы размеров частиц Litesizer DIF. Мето- |
1 год |
Общество с ограниченной ответственностью "АВРОРА" (ООО "АВРОРА"), Московская область, г. Королев, |
ООО "ЦМС КарТест", г. Москва |
05.06.2025 |
|
дика поверки" |
ИНН 5018196240 | ||||||||||||
|
12. |
Система измерений количества и показателей качества дизельного топлива на отводе от МНПП "Альметьевск - Нижний Новгород" к топ-ливозапра-вочному комплексу ООО "Тат-нефтьавиа-сервис" |
Обозначение отсутствует |
Е |
96442-25 |
368-07 |
Акционерное общество "Научно инженерный центр "ИН-КОМСИ-СТЕМ" (АО НИЦ "Инком-систем"), г. Казань ИНН 1660002574 |
Общество с ограниченной ответственностью "Тат-нефтьавиасер-вис" (ООО "Татнефтьа-виасервис"), с.п. Столби-щенское, Республика Татарстан ИНН 1624446535 |
ОС |
МП 174414-2025 "ГСИ. Система измерений количества и показателей качества дизельного топлива на отводе от МНПП "Альметьевск -Нижний Новгород" к топливо-заправочному комплексу ООО "Тат-нефтьавиа-сервис". Методика поверки" |
1 год |
Акционерное общество "Научноинженерный центр "ИН-КОМСИ-СТЕМ" (АО НИЦ "Инком-систем"), г. Казань ИНН 1660002574 |
ВНИИР - филиал ФГУП "ВНИИМ им. Д.И. Менделеева", г. Казань |
11.06.2025 |
|
13. |
Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) "Химпром" 2025 |
Обозна чение отсутствует |
Е |
96443-25 |
01/2025 |
Общество с ограниченной ответственностью "КС Энергосбыт" (ООО "КС Энергосбыт"), г. Москва ИНН 9731011766 |
Публичное акционерное общество "Химпром" (ПАО "Химпром"), Чувашская Республика, г. Новочебоксарск ИНН 2124009521 |
ОС |
МП ЭПР-790-2025 "ГСИ. Система ав-томатизи-рованная информационно-измерительная коммерческого учета электро- |
4 года |
Общество с ограниченной ответственностью "КС Энергосбыт" (ООО "КС Энергосбыт"), г. Москва ИНН 9731011766 |
ООО "Энер-гоПромРе-сурс", Московская обл., г. Красногорск |
23.06.2025 |
|
энергии (АИИС КУЭ) "Химпром" 2025. Методика поверки" | |||||||||||||
|
14. |
Преобразователи плотности вибрационные |
Лофиус- 1П |
С |
96444-25 |
Лофиус-1П-И-С-И-ЦС-О с зав. № 16231а, Лофиус-1П-ВО-С-Х-АЦ-О с зав. № 16232а |
Общество с ограниченной ответственностью "Инвард" (ООО "Ин-вард"), г. Рязань ИНН 6230072201 |
Общество с ограниченной ответственностью "Инвард" (ООО "Ин-вард"), г. Рязань ИНН 6230072201 |
ОС |
РТ-МП-248-2082025 "ГСИ. Преобразователи плотности вибрационные Ло-фиус-1П. Методика поверки" |
1 год |
Общество с ограниченной ответственностью "Инвард" (ООО "Ин-вард"), г. Рязань ИНН 6230072201 |
ФБУ "НИЦ ПМ - Ростест", г. Москва |
30.07.2025 |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « _8 » сентябр> 2025 г. № _998
Лист № 1 Регистрационный № 96431-25 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Хроматографы жидкостные Agilent 1260 Infinity IIIНазначение средства измерений
Хроматографы жидкостные Agilent 1260 Infinity III (далее - хроматографы) предназначены для измерения содержания компонентов в жидких пробах методом высокоэффективной жидкостной хроматографии.
Описание средства измерений
Принцип действия хроматографов основан на разделении жидкой смеси веществ на хроматографической колонке методом высокоэффективной жидкостной хроматографии, с последующим детектированием компонентов анализируемой пробы при помощи детектора.
Хроматографы представляют собой стационарные модульные приборы, которые комплектуются следующими блоками:
-
1) детекторы (в комплект входит от одного до четырех детекторов в соответствии с таблицей 1):
-
- спектрофотометрический детектор с диодной матрицей G7115A (далее - DAD). Принцип работы DAD основан на регистрации сигнала, проходящего от дейтериевой дуговой лампы через проточную кювету через щель на дифракционную решетку, и далее на матрицу фотодиодов;
-
- флуориметрический G7121B (далее - FLD). Принцип работы FLD основан на измерении флуоресцентного излучения поглощенного света. В FLD свет от источника излучения УФ-света проходит через фильтр и фокусируется в проточной ячейке с прямоугольной или линейной конструкцией ввода возбуждающего света и вывода света эмиссии. Излучение проходит через фильтр и измеряется с помощью фотоприёмника;
-
- рефрактометрический G7162A (далее - RID). Принцип работы RID основан на дифференциальном измерении показателя преломления чистого растворителя и раствора анализируемого вещества в этом растворителе;
-
- спектрофотометрический УФ-ВИД-детектор G7114A (далее - VWD) с возможностью регистрации сигнала сразу на нескольких длинах волн. Принцип работы VWD основан на измерении разности интенсивностей сигнала от источника света и сигнала после прохождения пучка излучения сквозь проточную кювету. Ослабление сигнала определяется концентрацией анализируемого вещества и его коэффициентом поглощения на данной длине волны. Источником света служат дейтериевая и вольфрамовая лампы, дающие непрерывный спектр в УФ (дейтеривая) и видимом (вольфрамовая) диапазонах.
-
2) многоколоночный термостат G7116A (далее - термостат) - предназначен для стабилизации условий разделения компонентов в жидкой смеси на хроматографических колонках. Может вмещать до 8 колонок;
-
3) универсальный градиентный насос (далее - насос) на четыре компонента подвижной фазы с встроенным дегазатором - предназначен для создания стабильного потока элюента, а также для возможности подачи элюента в градиентном режиме. Насос имеет две модификации G7111A и G7111B, отличающиеся максимально допустимым рабочим давлением: 400 бар и 600 бар соответственно.
-
4) автосемплер G7129A (далее - автосемплер) - предназначен для автоматизированного ввода проб.
К настоящему типу средств измерений относятся хроматографы в комплектации, представленной в Таблице 1.
аблица 1 - Комплектация хроматографов с указанием заводских номеров детекторов
|
№ п/п |
Детекторы, зав.№ |
Насосы |
Термост ат G7116A |
Авто семплер G7129A | ||||
|
DAD |
FLD |
RID |
VWD |
G7111A |
G7111B | |||
|
1 |
DEGC 535390 |
- |
- |
- |
- |
+ |
+ |
+ |
|
2 |
DEGC 525756 |
- |
- |
- |
- |
+ |
+ |
+ |
|
31) |
DEGC 921964 |
DEGEJ 21418 |
- |
- |
- |
+ |
+ |
+ |
|
41) |
DEGC 305916 |
- |
DEGEH 41255 |
- |
- |
+ |
+ |
+ |
|
51) |
DEGC 400846 |
- |
DEGEH 70526 |
- |
- |
+ |
+ |
+ |
|
61) |
- |
- |
DEGEH 59691 |
DEGEA 81037 |
- |
+ |
+ |
+ |
|
71) |
- |
DEGEJ 81587 |
DEGEH 85615 |
DEGEA 43666 |
- |
+ |
+ |
+ |
|
81) |
- |
DEGEJ 84751 |
DEGEH 89062 |
DEGEA 14547 |
- |
+ |
+ |
+ |
|
91) |
DEGC 833152 |
- |
DEGEH 59081 |
- |
+ |
- |
+ |
+ |
1) Хроматографы под данными порядковыми номерами могут использоваться с одним или несколькими детекторами из ряда, указанного в комплектации
Заводской номер, однозначно идентифицирующий каждый экземпляр хроматографа, присвоен по заводскому номеру детектора. Для хроматографов, в состав которых входит несколько детекторов, присвоен заводской номер, состоящий из заводских номеров детекторов, разделенных знаком «/» в следующем порядке: DAD/FLD/RID/VWD.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и английских букв, нанесен методом типографской печати на идентификационную табличку, приклеенную на лицевую сторону в правом нижнем углу детектора. Место нанесения заводского номера представлено на рисунке 2.
Нанесение знака поверки на хроматограф не предусмотрено.
Пломбирование хроматографа не предусмотрено. Конструкция обеспечивает ограничение доступа к частям хроматографа, несущим первичную измерительную информацию, и местам настройки (регулировки).

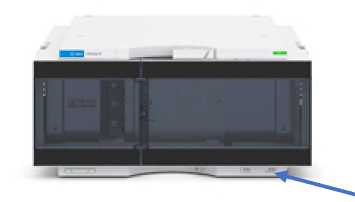

Общий вид хроматографов представлен на рисунке 1.
Рисунок 1 - Общий вид хроматографа жидкостного Agilent 1260 Infinity III
а)
б)
в)
Место нанесения
заводского номера
Место нанесения
заводского номера
Рисунок 2 - Общий вид детекторов: а) DAD; б) FLD; в) RID; г) VWD с указанием места
нанесения заводского номера
Рисунок 5 - Общий вид термостата
|
G7114A |
1260 VW |
Место нанесения |
|
I В |
DEGEA436W ♦-- |
заводского номера |
Рисунок 3 - Общий вид автосемплера
Рисунок 4 - Общий вид насоса
Рисунок 6 - Идентификационная табличка с указанием места нанесения заводского номера
Программное обеспечениеХроматографы оснащены автономным программным обеспечением: OpenLab CDS 2, выполняющим следующие функции:
-
- управление прибором;
-
- настройка режимов работы прибора;
-
- получение хроматограмм;
-
- обработка и хранение результатов измерений;
-
- построение градуировочных графиков;
-
- проведение диагностических проверок хроматографа и отдельных его блоков.
Программное обеспечение защищено от преднамеренных изменений с помощью функции авторизации пользователя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 соответствует уровню «Средний».
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
OpenLab CDS 2 |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.8 |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел детектирования, г/см3, не более: |
3,040-9 |
|
- DAD по кофеину или антрацену | |
|
- FLD по антрацену |
2,040-12 |
|
- RID по сахарозе |
2,040-7 |
|
- VWD по кофеину |
2,040-9 |
|
Предел допускаемого относительного среднего квадратического отклонения (СКО) результатов измерений для детекторов DAD, FLD, RID, VWD (по площади пика, по времени удерживания), % |
10 |
|
Пределы допускаемого относительного изменения выходного сигнала (по площади пика) за 4 ч непрерывной работы, % - DAD |
±3,0 |
|
- FLD |
±4,0 |
|
- RID |
±4,0 |
|
- VWD |
±3,0 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Уровень флуктуационных шумов нулевого сигнала, не более: |
3,0-10-5 |
|
- DAD (1=230 нм), Б | |
|
Не нормируется 8,0 •Ю9 |
|
- VWD (1=230 нм), Б |
2,0 JC)5 |
|
Дрейф нулевого сигнала, не более: |
1,5^10-3 |
|
- DAD (1=254 нм), Б/ч | |
|
Не нормируется 6,040-7 |
|
- VWD (1=254 нм), Б/ч |
3Д10-4 |
|
Диапазон рабочих длин волн, нм:
|
от 190 до 640 |
|
монохроматор возбуждения |
от 200 до 1200 |
|
эмиссионный монохроматор |
от 200 до 1200 |
|
- VWD |
от 190 до 600 |
|
Диапазон показаний показателя преломления детектора RID, ед.рефр |
от 1,00 до 1,75 |
|
Параметры электрического питания: - потребляемая мощность, В^А, не более |
100 |
|
- частота переменного тока, Гц |
50/60 |
|
- напряжение переменного тока, В |
от 100 до 240 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - детекторы DAD, FLD |
436x396x140 |
|
- детектор RID |
435х345х180 |
|
- детектор VWD |
435x345x140 |
|
- универсальный градиентный насос |
436x396x180 |
|
- автосемплер |
468x396x320 |
|
- многоколоночный термостат |
436x435x160 |
|
Масса, кг, не более: | |
|
- детекторы DAD |
11,5 |
|
- детектор FLD |
11,9 |
|
- детектор RID |
14,7 |
|
- детектор VWD |
11,0 |
|
- универсальный градиентный насос |
16,1 |
|
- автосемплер |
12,5 |
|
■многоколоночный термостат |
12,5 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Рабочее давление универсального градиентного насоса, МПа, не более: - G7111A |
40 |
|
- G7111B |
60 |
|
Рабочая температура многоколоночного термостата, °С |
от +5 до +85 |
|
Рабочая температура автосемплера, °С |
от +4 до +40 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +30 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,0 |
аблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
40000 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
аблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Хроматограф жидкостный Agilent 1260 Infinity III1) |
- |
1 |
|
Руководство по эксплуатации |
РЭ-1260-VLG |
1 |
|
1) Комплект поставки в соответствии с таблицей 1 | ||
приведены в п. 5 «Эксплуатация хроматографа» документа РЭ-1260-VI.O «Хроматографы жидкостные Agilent 1260 Infinity III. Руководство по эксплуатации».
Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы, устанавливающие требования к средству измеренийХроматографы жидкостные Agilent 1260 Infinity III. Стандарт предприятия Agilent Technologies Deutschland GmbH, Германия;
Приказ Федерального агентства по техническому регулированию и метрологии № 3158 от 28.12.2024 г. «Об утверждении Государственной поверочной схемы для средств измерений содержания органических компонентов в жидких и твердых веществах и материалах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19.02.2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах».
ПравообладательAgilent Technologies Deutschland GmbH, Германия
Адрес: Hewlett-Packard-Strasse 8, 76337, Waldbronn, Germany
Телефон: +49 7254 9580217
Факс: +49 7254 9580299
E-mail: Fsg-HPLC@agilent.com
ИзготовительAgilent Technologies Deutschland GmbH, Германия
Адрес: Hewlett-Packard-Strasse 8, 76337, Waldbronn, Germany
Телефон: +49 7254 9580217
Факс: +49 7254 9580299
E-mail: Fsg-HPLC@agilent.com
Испытательный центрОбщество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41 стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Россия, Московская обл., г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru Уникальный номер записи
реестре аккредитованных лиц
об аккредитации
Росаккредитации RA.RU.314164
ЛИсТ № 1 РегИстрацИонный № 96432-25 Всего лИстов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
ДатчИкИ тока ICS SM I 0004Назначение средства измерений
Датчики тока ICS SM I 0004 (далее по тексту - датчики) предназначены для измерений амплИтудного значенИя сИлы переменного электрИческого тока.
Описание средства измерений
Датчики предназначены для использования в системах автоматического контроля и регулирования, и управления технологическими процессами.
Принцип действия датчиков основан на эффекте Холла. Принцип работы датчиков основан на измерении магнитного поля, создаваемого переменным током в проводнике, который пропущен через отверстие магнитопровода бесконтактного первичного преобразователя, преобразовании магнитного поля в электрический сигнал, величина которого пропорциональна силе измеряемого тока и дальнейшем преобразовании микропроцессорным преобразователем сигнала в цифровой сигнал стандарта EIA RS-485.
Конструктивно датчики состоят из бесконтактного первичного преобразователя и микропроцессорного преобразователя соединенных кабелем. Бесконтактный первичный преобразователь, выполнен в виде двух частей соединенных петлей, между которыми пропускается проводник. На торце бесконтактного первичного преобразователя расположен герметичный кабельный ввод, через который проходит выходной кабель с соединителем для подключения к микропроцессорному преобразователю сигнала. Микропроцессорный преобразователь сигнала выполнен в прямоугольном корпусе с крышкой. Бесконтактный первичный преобразователь подключается к соединителю. Для крепления микропроцессорного преобразователя сигнала, на его корпусе смонтировано устройство крепления с отверстиями.
Датчики изготавливаются в единой модификации ICS SM I 0004.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочные таблички методом шелкографии, наклеиваемые при помощи двусторонней клеевой ленты на лицевую сторону бесконтактного первичного преобразователя и на боковую сторону микропроцессорного преобразователя.
Нанесение знака поверки на датчики не предусмотрено.
Пломбирование датчиков не предусмотрено.
Общий вид датчиков с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунке 1.
Место нанесения
заводского номера
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид датчиков с указанием мест нанесения знака утверждения типа и заводского номера.
Программное обеспечениеПрограммное обеспечение датчиков разделяется на встроенное программное обеспечение (далее по тексту - встроенное ПО) и внешнее программное обеспечение (далее по тексту - внешнее ПО), устанавливаемое на персональный компьютер.
Встроенное ПО является метрологически значимым, встроено в датчики и хранится в энергонезависимой памяти микропроцессорного преобразователя. Встроенное ПО датчиков устанавливается на заводе-изготовителе в процессе производственного цикла. Оно не доступно пользователю и не подлежит изменению на протяжении всего срока эксплуатации.
Внешнее ПО «DevicesN32», устанавливаемое на персональный компьютер, является метрологически значимым и позволяет выполнять конфигурирование и настройку отображения результатов выполненных измерений в графическом и цифровом виде, а также архивировать и просматривать результаты ранее выполненных измерений. Внешнее ПО предоставляется по запросу.
Уровень защиты от непреднамеренных и преднамеренных изменений встроенного ПО - «высокий», а внешнего ПО - «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Метрологические характеристики датчиков оцениваются с учетом влияния ПО.
Идентификационные данные ПО датчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО.
|
Идентификационные данные (признаки) |
Значение | |
|
Внешнее ПО |
Встроенное ПО | |
|
Идентификационное наименование ПО |
DevicesN32 |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0.1.40 |
V010.01 |
|
Цифровой идентификатор ПО |
- |
- |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений амплитудного значения силы переменного электрического тока при частоте от 45 до 60 Гц, А |
от 0 до 200 |
|
Пределы допускаемой приведенной погрешности измерений амплитудного значения силы переменного электрического тока при частоте от 45 до 60 Гц, % |
± 3 |
|
Примечание - Нормируемым значением для приведенной погрешности является максимальное значение диапазона измерений. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Выходной сигнал |
цифровой сигнал стандарта EIA RS-485 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 9 до 12 |
|
Потребляемая мощность, Вт, не более |
0,5 |
|
Условия эксплуатации:
|
от -45 до +45 80 |
|
Габаритные размеры (Ширина^Длина^Высота), мм, не более
|
110x150x30 95x150x65 |
|
Масса, кг, не более
|
0,5 0,85 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
80000 |
|
Средний срок службы, лет |
10 |
наносится методом шелкографии на маркировочные таблички, наклеиваемые при помощи двусторонней клеевой ленты на лицевую сторону бесконтактного первичного преобразователя и на боковую сторону микропроцессорного преобразователя согласно схеме, указанной на рисунке 1 и на титульные листы паспорта и руководства по эксплуатации.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик тока |
ICS SM I 0004 |
1 шт. |
|
Паспорт |
ГПРБ 431811.910ПС |
1 экз. |
|
Руководство по эксплуатации |
ГПРБ 431811.910РЭ |
1 экз. |
приведены в разделе 1.5 «Устройство и работа датчика» руководства по эксплуатации ГПРБ 431811.910РЭ.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А диапазоне частот от 1-10-1 до 1406 Гц»;
ГПРБ 431811.910ТУ «Датчики тока ICS SM I 0004. Технические условия».
Правообладатель
Общество с ограниченной ответственностью научно-производственное предприятие «ГЕОТЕК-ПРИБОР»
ООО НПП «ГЕОТЕК-ПРИБОР»
ИНН 9729276780
Юридический адрес: 109387, г. Москва, вн. тер. г. муниципальный округ Люблино, ул. Летняя, д. 7, стр. 1
ИзготовительОбщество с ограниченной ответственностью научно-производственное предприятие «ГЕОТЕК-ПРИБОР»
ООО НПП «ГЕОТЕК-ПРИБОР»
ИНН 9729276780
Юридический адрес: 109387, г. Москва, вн. тер. г. муниципальный округ Люблино, ул. Летняя, д. 7, стр. 1
Адрес места осуществления деятельности: ОБОСОБЛЕННОЕ ПОДРАЗДЕЛЕНИЕ «ГЕОТЕК-ПРИБОР г. САРАТОВ» 410012, г. Саратов, ул. им. Горького А.М., зд. 63, стр. 1
Испытательный центрОбщество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»
(ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр. Вернадского, д. 41, стр. 1, пом. 263
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Тел.: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Уникальный номер записи в реестре аккредитованных лиц RA.RU.314164
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии1998
Лист № 1 Регистрационный № 96433-25 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газосигнализаторы контроля загазованности ГазДомНазначение средства измерений
Газосигнализаторы контроля загазованности ГазДом (далее - газосигнализаторы) предназначены для непрерывных автоматических измерений содержания метана и оксида углерода в воздухе помещений.
Описание средства измерений
Принцип действия газосигнализаторов основан на преобразовании значений концентрации метана и оксида углерода в электрический сигнал с помощью встроенных полупроводниковых датчиков. В случае превышения концентрации метана и/или оксида углерода срабатывает система оповещения световой и звуковой сигнализации.
Конструктивно газосигнализаторы выполнены в пластмассовом корпусе и представляют собой автоматический прибор непрерывного действия, оснащенный газочувствительными датчиками. Также газосигнализаторы оснащены релейным выводом.
Газосигнализаторы обеспечивают:
-
- световую индикацию включенного состояния;
-
- световую и звуковую сигнализацию концентрации газа, превышающей установленный пороговый уровень;
-
- управление импульсным клапаном при аварийной ситуации;
-
- подачу сигналов аварии на внешние устройства.
Газосигнализаторы выпускаются в трех исполнениях:
-
- ГазДом с АКБ - исполнение газосигнализаторов с аккумуляторной батареей;
-
- ГазДом без АКБ - исполнение газосигнализаторов без аккумуляторной батареи;
-
- ГазДом GSM - исполнение газосигнализаторов с аккумуляторной батареей, состоящих из двух блоков - основного и дополнительного (GSM-модуль).
Заводской номер наносится на маркировочную наклейку боковой поверхности газосигнализаторов любым технологическим способом в виде цифрового кода. Заводской номер GSM-модуля исполнения ГазДом GSM наносится на маркировочную наклейку боковой поверхности GSM-модулей любым технологическим способом в виде цифрового кода и дублируется в паспорте на газосигнализатор. Пломбирование мест настройки (регулировки) газосигнализаторов не предусмотрено.
Общий вид газосигнализаторов с указанием места нанесения знака утверждения типа и места нанесения заводского номера представлен на рисунках 1-2. Нанесение знака поверки на газосигнализаторы в обязательном порядке не предусмотрено.
Цветовая гамма корпуса газосигнализаторов может быть изменена по решению изготовителя в одностороннем порядке.
а) Вид спереди
б) Вид сбоку
Рисунок 1 - Общий вид газосигнализаторов исполнений ГазДом с АКБ и ГазДом без АКБ с указанием места нанесения знака утверждения типа и места нанесения заводского номера
а) Вид спереди основного блока
б) Вид спереди GSM-модуля
Место нанесения заводского номера в) Вид сбоку (идентичен для основного блока и GSM-модуля)
Рисунок 2 - Общий вид газосигнализаторов исполнения ГазДом GSM с указанием места нанесения знака утверждения типа и места нанесения заводского номера
Программное обеспечениеПрограммное обеспечение (далее - ПО) газосигнализаторов состоит из встроенного и внешнего ПО.
Внешнее ПО представляет собой мобильное приложение, разработанное с целью сбора информации о значениях концентрации контролируемых газов на объекте установки.
Встроенное ПО является метрологически значимым.
Метрологические характеристики газосигнализаторов нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО газосигнализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже: - ГазДом с АКБ |
1.02 |
|
- ГазДом без АКБ |
1.02 |
|
- ГазДом GSM |
1.03 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Определяемый компонент |
Порог срабатывания сигнализации |
Пределы допускаемой абсолютной погрешности срабатывания сигнализации |
Время срабатывания сигнализации, с, не более |
|
Метан (СН4) |
10 % НКПР |
±5 % НКПР |
45 |
|
Оксид углерода (СО) |
100 мг/м3 |
±25 мг/м3 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: напряжение переменного тока, В |
220 |
|
частота переменного тока, Гц |
50 |
|
Потребляемая мощность, В^А, не более |
0,3 |
|
Габаритные размеры (длинахширинахвысота) 1), мм, не более |
90х65х50 |
|
Масса1), кг, не более |
0,4 |
|
Рабочие условия измерений: температура окружающей среды, °С |
от +1 до +40 |
|
относительная влажность, % |
от 30 до 98 |
|
атмосферное давление, кПа |
от 84 до 106 |
|
1) Включая дополнительный GSM-модуль. |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
45000 |
наносится на титульный лист паспорта газосигнализаторов типографским способом и на свободном от надписей пространстве корпуса газосигнализаторов любым технологических способом.
Комплектность средства измеренийТаблица 5 - Комплектность газосигнализаторов исполнений ГазДом с АКБ
|
Наименование |
Обозначение |
Количество |
|
Газосигнализатор контроля загазованности ГазДом с АКБ |
- |
1 шт. |
|
Аккумуляторная батарея |
- |
1 шт. |
|
Паспорт |
ГазДом 26.51.50-003 ПС |
1 экз. |
|
Руководство по эксплуатации |
ГазДом 26.51.50-003 РЭ |
1 экз.1) |
|
Адаптер питания |
БП |
1 шт. |
|
Комплект соединительных кабелей |
- |
1 шт. |
|
Запорный клапан |
КЗЭУГ |
1 шт.1) |
|
1) По требованию заказчика. | ||
Таблица 6 - Комплектность газосигнализаторов . исполнений ГазДом без АКБ
|
Наименование |
Обозначение |
Количество |
|
Газосигнализатор контроля загазованности ГазДом без АКБ |
- |
1 шт. |
|
Паспорт |
ГазДом 26.51.50-003 ПС |
1 экз. |
|
Руководство по эксплуатации |
ГазДом 26.51.50-003 РЭ |
1 экз.1) |
|
Адаптер питания |
БП |
1 шт. |
|
Комплект соединительных кабелей |
- |
1 шт. |
|
Запорный клапан |
КЗЭУГ |
1 шт.1) |
|
1) По требованию заказчика. | ||
Таблица 7 - Комплектность газосигнализаторов исполнений ГазДом GSM
|
Наименование |
Обозначение |
Количество |
|
Газосигнализатор контроля загазованности ГазДом GSM |
- |
1 шт. |
|
Аккумуляторная батарея |
- |
1 шт. |
|
GSM-модуль |
- |
1 шт. |
|
Паспорт |
ГазДом 26.51.50-003 ПС |
1 экз. |
|
Руководство по эксплуатации |
ГазДом 26.51.50-003 РЭ |
1 экз.1) |
|
Адаптер питания |
БП |
1 шт. |
|
Комплект соединительных кабелей |
- |
1 шт. |
|
Запорный клапан |
КЗЭУГ |
1 шт.1) |
|
1) По требованию заказчика. | ||
приведены в руководстве по эксплуатации Газдом 26.51.50-003 РЭ в разделе 3 «Использование по назначению».
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ТУ 26.51.53.110-003-50213994-2023 «Газосигнализаторы контроля загазованности ГазДом. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Научно-производственное объединение «Инпульс»
(ООО «НПО «Инпульс»)
ИНН 9723154320
Адрес юридического лица: 109559, г. Москва, вн.тер.г. муниципальный округ Люблино, ул. Верхние Поля, д. 33, к. 1, помещ. 3/1
ИзготовительОбщество с ограниченной ответственностью «Научно-производственное объединение «Инпульс»
(ООО «НПО «Инпульс»)
ИНН 9723154320
Адрес: 109559, г. Москва, вн.тер.г. муниципальный округ Люблино, ул. Верхние Поля, д. 33, к. 1, помещ. 3/1
Испытательный центрОбщество с ограниченной ответственностью «РАВНОВЕСИЕ»
(ООО «РАВНОВЕСИЕ»)
Адрес юридического лица: 117105, г. Москва, ш. Варшавское, д. 1, стр. 1_2, э 1, пом 1, оф в005, к 21
Адрес места осуществления деятельности: 117630, г. Москва, ш. Старокалужское, д. 62, эт. 1, помещ. I, ком. 55, 72, 73, 74, 75
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314471
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
от «_ » сентябр_ 2025 г. № 199 8
Лист № 1 Регистрационный № 96434-25 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная измерительно-управляющая САУ ГТЭ-110М «Ударная ТЭС» (энергоблок № 3)Назначение средства измерений
Система автоматизированная измерительно-управляющая САУ ГТЭ-110М «Ударная ТЭС» (энергоблок № 3) (далее - САУ ГТЭ-110М или система) предназначена для измерений и контроля параметров технологических процессов энергоблока № 3 ТЭС Ударная в реальном масштабе времени (температуры, влажности, давления технологических жидкостей и газов, объемного расхода технологических жидкостей), формирования сигналов управления и регулирования, обеспечения сигнализации и противоаварийной защиты, а также визуализации, накопления, регистрации и хранения информации о состоянии технологических параметров.
Описание средства измерений
Принцип действия САУ ГТЭ-110М заключается в следующем: первичные измерительные преобразователи (ПИП) выполняют измерение физических величин и их преобразование в унифицированный электрический сигнал; модули ввода-вывода измеряют аналоговые унифицированные выходные сигналы ПИП, выполняют их аналого-цифровое преобразование, осуществляют преобразование цифровых кодов в значения технологических параметров; программируемые контроллеры выполняют вычислительные и логические операции, проводят диагностику оборудования, формируют сигналы предупредительной, аварийной сигнализации и передают информацию на автоматизированное рабочее место (АРМ) оператора; АРМ оператора обеспечивает отображение параметров технологического процесса, архивных данных, журнала сообщений, сигналов сигнализации, информации о состоянии оборудования СИУ ВЗ, настройку сигнализации.
Система автоматизированная измерительно-управляющая САУ ГТЭ-110М «Ударная ТЭС» (энергоблок № 3) обеспечивает измерение параметров тепломеханического оборудования энергоблока (далее - ТМО), хранение полученной измерительной информации, их визуализацию и реализацию алгоритмов управления оборудованием энергоблока № 3.
Система представляет собой совокупность технических и программных средств, в том числе:
-
1. Первичные измерительные преобразователи (ПИП):
-
- преобразователи измерительные температуры и влажности ИПТВ (рег. ном. ФИФ ОЕИ 16447-08);
-
- термометры сопротивления ДТС (рег. ном. ФИФ ОЕИ 28354-10);
-
- преобразователи давления измерительные UPT (рег. ном. ФИФ ОЕИ 37031-18);
-
- расходомеры-счетчики электромагнитные ВЗЛЕТ ТЭР (рег. ном. ФИФ ОЕИ 39735-14);
-
- термопреобразователи сопротивления ТСП, ТСМ (рег. ном. ФИФ ОЕИ 50071-12);
-
- термопреобразователи универсальные ТПУ 0304 (рег. ном. ФИФ ОЕИ 50519-17);
-
- датчики давления МИДА-15 (рег. ном. ФИФ ОЕИ 50730-17);
- термометры сопротивления морские ТСП/1-8040 (рег. ном. ФИФ ОЕИ 52719-13);
- термопреобразователи сопротивления из платины и меди и их чувствительные элементы ТС и ЧЭ (рег. ном. ФИФ ОЕИ 58808-14);
- термопреобразователи сопротивления ТСП (рег. ном. ФИФ ОЕИ 60966-15);
- датчики давления тензорезистивные APZ, ALZ, AMZ, ASZ (рег. ном. ФИФ ОЕИ 62292-15);
- преобразователи давления измерительные АИР-20/М2 (рег. ном. ФИФ ОЕИ 63044-16);
- датчики давления измерительные РПД (рег. ном. ФИФ ОЕИ 72842-18);
- датчики динамического давления ИТ12.34.000 (рег. ном. ФИФ ОЕИ 84739-22)
-
2. Оборудования среднего уровня (вторичная часть измерительного канала - ВИК), состоящего из:
- программно-технических средств «REGUL RX00» (регистрационный № 63776-16) на базе модулей аналогового ввода R500AI.08.031 и R500AI08.052, осуществляющих циклический опрос измерительного оборудования, прием и преобразование сигналов от датчиков давления, расхода, уровня, химических и электрических измерений, сигналов с датчиков температуры в выходной код и передача их в центральные процессоры комплекса по протоколу цифрового обмена «Regulbus».
-
3. Оборудования и программного обеспечения верхнего уровня, состоящего из:
- резервированного сервера, реализованного на серверной аппаратной платформе, на базе программного обеспечения «ИНКОНТ», предназначенного для контроля и управления оборудованием энергоблока № 3, а также обработки и хранения полученной измерительной и расчетной информации;
- инженерной станции энергоблоков (общей);
- двух операторских рабочих станций (АРМ оператора).
Нанесение заводского номера на конструкцию средства измерений не предусмотрено. Заводской номер системы 001 наносятся типографским способом в формуляре.
Место, способ и формат нанесения заводских номеров измерительных компонентов, входящих в состав системы, приведены в формуляре на систему.
Нанесение знака поверки на конструкцию средства измерений не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) системы функционально разделено на три группы:
- ПО измерительных компонентов из состава первичной части системы;
- ПО измерительно-вычмслительных контроллеров;
- ПО ИНКОНТ (ПО верхнего уровня).
Метрологически значимая часть программного обеспечения находится во встроенном базовом программном обеспечении (далее - БПО) первичных измерительных преобразователей полевого уровня и измерительных модулей среднего уровня, устанавливаемое в энергонезависимую память в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит. Возможности, средства и интерфейсы для изменения БПО отсутствуют.
Конфигурация программного проекта АСУТП энергоблока на базе ПТК «REGUL RX00» выполнена под задачи системы автоматизированной измерительно-управляющой САУ ГТЭ-110М «Ударная ТЭС» (энергоблок № 3).
Программное обеспечение верхнего уровня или специализированное программное обеспечение (далее - СПО) сформировано на базе программного обеспечения «ИНКОНТ» предназначенного для контроля и управления оборудованием ГТЭ-110М, а также отображения и архивирования полученной измерительной и расчетной информации.
Методы защиты ПО:
- механические (закрытие дверей шкафов с оборудованием на ключ);
- конструктивные (размещение ПО в энергонезависимой памяти, необходимость специальных и технических средств для его изменения);
- программные (установка паролей для различных уровней доступа к установке программных компонентов, контроль идентификационных данных ПО).
Уровень защиты ПО системы от преднамеренных и непреднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПК ИНКОНТ |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0 |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Метрологические характеристики
|
Измеряемая величина |
Диапазон измерений (ДИ)1 |
ПИП |
ВИК |
Характеристики ИК в рабочих условиях эксп. | |||
|
Тип, рег. ном. ФИФ ОЕИ |
Вых. сигнал |
Характеристики погрешности (основной / дополнительной) |
Тип, рег. номер | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Давление рабочих жидкостей и газов |
ВПИ 100 кПа |
UPT-67-A, 37031-18 |
от 4 до 20 мА |
Уосы = ±0,25 % уДоп = ±0,2 % на каждые 10 °С |
Уосы = ±0,1 % Удоп = ±0,002 % на каждые 10 °С |
R500AI08052, 63776-16 |
по формуле (1) |
|
ВПИ 0,6 МПа |
UPT-67-R, 37031-18 |
от 4 до 20 мА | |||||
|
ВПИ 250 кПа |
UPT-67-D, 37031-18 |
от 4 до 20 мА |
Уосы = ±1,0 % Удоп = ±0,6 % на каждые 10 °С |
по формуле (1) | |||
|
от 0 до 4 МПа |
МИДА-ДИ-15, 50730-17 |
от 4 до 20 мА |
Уосы = ±0,25 % Удоп = ±0,03 % на каждые 10 °С, но не более ±0,1 % |
по формуле (1) | |||
|
от 0 до 1 МПа |
МИДА-ДД-15, 50730-17 |
от 4 до 20 мА | |||||
|
от 0 до 25 МПа |
APZ 3020 62292-15 |
от 4 до 20 мА |
Уосы = ±0,25 % Удоп = ±0,05 % на каждые 10 °С |
по формуле (1) | |||
|
от 0 до 2,5 МПа |
APZ 3420, 62292-15 |
от 4 до 20 мА |
по формуле (1) | ||||
|
от 0,063 до 6,3 кПа |
АИР-20/М2, 63044-16 |
от 4 до 20 мА |
Уосы = ±0,4 % Удоп= ±0,2 % на каждые 10 °С |
по формуле (1) | |||
|
от 0 до 100 МПа |
РПД-И, 72842-18 |
от 4 до 20 мА |
Уосы = ±0,5 % /Дои = ±0,45 % на каждые 10 °С |
по формуле (1) | |||
|
ВПИ 2,5 МПа |
ИТ12.34.000, 84739-22 |
от 4 до 20 мА |
Досы = ± (0,05 + 0,05-РизМ) 5доп = ±15 % |
по формуле (1) | |||
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Объемный расход технологических жидкостей |
от 28340-3 до 1132 м3/ч |
ВЗЛЕТ ТЭР, 39735-14 |
от 4 до 20 мА |
0,001QHau6 — 0,03Qhhu6: Уосн= ±0,35 %; 0,03 Qhhu6 — QHau6: 5осн= ±0,35 %; 5Доп= ±0,6 % на каждые 10 °С; 5доп= ±0,6 % (от изм Т измеряемой среды) |
Уосы = ±0,1 % Удоп = ±0,002 % на каждые 10 °С |
R500AI08052, 63776-16 |
по формуле (1) |
|
Относительная влажность воздуха |
от 5 до 98 % |
ИПТВ, 16447-08 |
от 4 до 20 мА |
Досн = ±3,0 %; Адоп = ±1,0 % на каждые 10 °С; |
по формуле (1) | ||
|
Температура технологических жидкостей и газов |
от 0 до 100 °С |
от 4 до 20 мА |
Аосн = ±0,4 %; Адоп = ±0,1 % на каждые 10 °С |
по формуле (1) | |||
|
от минус 50 до 500 °С |
ТПУ 0304/М1-Н, 50519-17 |
от 4 до 20 мА |
Уосн= ±0,25%; Удоп = ±0,5Уосн на каждые 10 °С |
по формуле (1) | |||
|
от минус 200 до 500 °С |
ТСП/1-8040, 52719-13 |
2Х50П от 8,62 до 141,92 Ом |
Аосн = ±(0,3+0,005# |
Аосн = ±0,5 °С, Уосн = ±0,1 % Удоп = ±0,002 % на каждые 10 °С |
R500AI08031, 63776-16 |
по формуле (2) | |
|
от минус 60 до 200 °С |
ТСП 012, 60966-15 |
Pt100 от 76,33 до 175,86 Ом |
Аосн = ±(0,3+0,005# |
по формуле (2) | |||
|
от минус 60 до 500 °С |
ДТС, 28354-10 |
Pt100 от 76,33 до 280,98 Ом |
Аосн = ±(0,3+0,005# |
по формуле (2) | |||
|
от минус 50 до 200 °С |
ТСП, 50071-12 |
100П от 80,00 до 177,04 Ом |
Аосн = ±(0,3+0,005# |
по формуле (2) | |||
|
от минус 50 до 200 °С |
ТС, 58808-14 |
100П от 80,00 до 177,04 Ом |
Аосн = ±(0,3+0,005# |
по формуле (2) |
Продолжение таблицы 2___________________________________________________________________________________________________
Примечания:
-
1 В таблице указан максимальный диапазон измерений для данной структуры ИК, внутри которого выбираются конкретные рабочие поддиапазоны измерений. Приведены предельные допускаемые значения приведенной погрешности для данного типа ИК.
-
2 Используемые обозначения:
Д - пределы допускаемой абсолютной погрешности;
6- пределы допускаемой относительной погрешности, %;
Y - пределы допускаемой приведенной погрешности (приведенной к диапазону измерения);
Удоп - пределы дополнительной приведенной погрешности вызванной изменением температуры окружающей среды, % / 10 °С;
-
3 Расчет пределов основной допускаемой приведенной погрешности ИК проводится по формуле:
Уик = ± \/хВик + Упип (1)
-
4 Расчет пределов допускаемой абсолютной погрешности ИК проводится по формуле:
Дик= ±(^ТСП + ^ВИК)(2)
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации первичных измерительных преобразователей (кроме датчиков температуры): - температура окружающей среды, °C: | |
|
с рег. ном. ФИФ ОЕИ № 37031-18 |
от -60 до +100 |
|
с рег. ном. ФИФ ОЕИ № 63044-16 |
от -40 до +70 |
|
с рег. ном. ФИФ ОЕИ № 50730-17 |
от -40 до +80 |
|
с рег. ном. ФИФ ОЕИ № 84739-22 |
от -50 до +650 |
|
с рег. ном. ФИФ ОЕИ № 72842-18 |
от -40 до +100 |
|
с рег. ном. ФИФ ОЕИ № 62292-15 |
от -50 до +85 |
|
Условия эксплуатации компонентов среднего уровня | |
|
- температура окружающей среды в нормальных условиях, C |
от +15 до +25 |
|
- температура окружающей среды в рабочих условиях, C |
от -40 до +60 |
наносится на титульный лист формуляра и руководства по эксплуатации печатным способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во, шт. |
|
Система автоматизированная измерительно-управляющая САУ ГТЭ-110М «Ударная ТЭС» (энергоблок № 3) |
- |
1 |
|
Руководство по эксплуатации. Система автоматизированная измерительно-управляющая САУ ГТЭ-110М «Ударная ТЭС» (энергоблок № 3). Инструкция по эксплуатации АРМ оператора» |
ИК.411711.2025.001.РЭ |
1 |
|
Формуляр |
ИК.411711.2025.001.ФО |
1 |
приведены в пункте «Интерфейс пользователя» руководства по эксплуатации ИК.411711.2025.001.РЭ.
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственнойповерочной схемы для средств измерений силы постоянного тока в диапазоне от Т10-16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».
ПравообладательОбщество с ограниченной ответственностью «Внешнеэкономическое объединение «Технопромэкспорт»
(ООО «ВО «Технопромэкспорт»)
ИНН 7704863782
Адрес юридического лица: 119019, Москва, ул. Новый Арбат, д. 15, стр. 2
Тел. /факс: (495) 989-97-29
Изготовитель
Общество с ограниченной ответственностью «ИНКОНТРОЛ»
(ООО «ИНКОНТРОЛ»)
ИНН 7725401700
Адрес: 115280, г. Москва, ул. Ленинская Слобода, д. 23, стр. 2, оф. 5-7
Телефон: (495) 481-33-10
E-mail: office@inctrl.ru
Испытательный центрОбщество с ограниченной ответственностью «Комплексные энергетические решения» (ООО «Комплексные энергетические решения»)
Юридический адрес: 129164, г. Москва, Зубарев переулок, д.15, корп. 1, пом. I, комн. 9
Телефон (факс): +7 (495) 926-63-14
Web-сайт: https://energy-solution.ru
E-mail: info@energy-solution.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц
RA.RU.312835 от 29.11.2019 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
от «_ » сентябр_ 2025 г. № 199 8
Лист № 1 Регистрационный № 96435-25 Всего листов 55
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО АНК «Башнефть» (БНД малые точки поставки) Назначение средства измеренийСистема автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО АНК «Башнефть» (БНД малые точки поставки) (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации, формирования отчетных документов.
Описание средства измерений
АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
-
1- й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
-
2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных, расположенный в Центре обработки данных филиала ПАО АНК «Башнефть» «Башнефть-Уфанефтехим» (сервер ИВК), серверы баз данных, расположенные в Арланском (СБДА), Арланском (Хазинский участок) (СБДАХ), Дюртюлинском (СБДД), Ишимбайском (СБДИ), Приютовском (СБДП), Серафимовском (СБДС), Уфимском (СБДУ), Янаульском (СБДЯ) цехах по эксплуатации электрооборудования, устройства синхронизации системного времени (УССВ), автоматизированные рабочие места (АРМ), программное обеспечение (ПО) «Пирамида 2000», каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.
Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии (в случае отсутствия ТТ и (или) ТН подключение цепей счетчика производится по проводным линиям, подключенным непосредственно к первичному источнику). В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе со счетчиков:
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;
- средняя на интервале времени 30 мин. активная (реактивная) электрическая мощность. Цифровой сигнал с выходов счетчиков поступает на верхний уровень АИИС КУЭ.
На верхнем уровне АИИС КУЭ СБДА, СБДАХ, СБДД, СБДИ, СБДП, СБДС, СБДУ, СБДЯ производят сбор результатов измерений, состояния средств и объектов измерений, и передачу полученной информации на сервер ИВК, где выполняется дальнейшая обработка измерительной информации, в частности, хранение измерительной информации, ее накопление, оформление отчетных документов, отображение информации на мониторах АРМ.
Сервер ИВК обеспечивает прием измерительной информации в виде XML-файлов установленных форматов от АИИС КУЭ утвержденного типа третьих лиц посредством электронной почты сети Internet в соответствии с Приложением № 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.
Передача информации из сервера ИВК в ПАК АО «АТС», в филиал АО «СО ЕЭС» и смежным субъектам ОРЭМ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде XML-файлов установленных форматов, подписанных при необходимости электронно-цифровой подписью, в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.
Результаты измерений электроэнергии передаются в целых числах кВт^ч и соотнесены с единым календарным временем.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входят устройства синхронизации системного времени (УССВ), синхронизирующие собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС.
Периодичность сравнения шкалы времени СБДА, СБДАХ, СБДД, СБДИ, СБДП, СБДС, СБДУ, СБДЯ со шкалой времени соответствующего УССВ, осуществляется не реже 1 раза в сутки. При обнаружении расхождения шкалы времени серверов от шкалы времени соответствующего УССВ более ± 1 с, выполняется синхронизация шкалы времени сервера.
Сравнение шкалы времени сервера ИВК и СБДУ осуществляется каждый сеанс связи, но не реже 1 раза в сутки. При обнаружении расхождения шкалы времени сервера ИВК от шкалы времени СБДУ более ± 1 с, выполняется синхронизация шкалы времени сервера ИВК.
Сравнение шкалы времени счетчиков и шкалы времени соответствующего сервера баз данных осуществляется не реже 1 раза в сутки. При обнаружении расхождения шкалы счетчика от шкалы времени соответствующего сервера баз данных на величину, превышающую ±2 с выполняется синхронизация шкалы времени счетчика.
Журналы событий счетчиков, серверов отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на АИИС КУЭ не предусмотрено.
Нанесение заводского номера на конструкцию средства измерений не предусмотрено.
АИИС КУЭ присвоен заводской номер 01/25. Заводской номер указывается в паспорте-формуляре на АИИС КУЭ типографским способом. Формат, способ и места нанесения заводских номеров измерительных компонентов, входящих в состав ИК АИИС КУЭ, приведены в паспорте-формуляре АИИС КУЭ.
Программное обеспечениеВ АИИС КУЭ используется ПО «Пирамида 2000», в состав которого входят модули, указанные в таблице 1. ПО «Пирамида 2000» не влияет на метрологические характеристики измерительных каналов АИИС КУЭ, указанные в таблице 3.
Таблица 1 - Идентификационные данные ПО
|
Идентификацио нное наименование ПО |
Номер версии (идентификацио нный номер) ПО |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора ПО |
|
CalcClients.dll |
не ниже 3 |
e55712d0b1b219065d63da949114dae4 |
MD5 |
|
CalcLeakage.dll |
не ниже 3 |
b1959ff70be1eb17c83f7b0f6d4a132f |
MD5 |
|
CalcLosses.dll |
не ниже 3 |
d79874d10fc2b156a0fdc27e1ca480ac |
MD5 |
|
Metrology.dll |
не ниже 3 |
52e28d7b608799bb3ccea41b548d2c83 |
MD5 |
|
ParseBin.dll |
не ниже 3 |
6f557f885b737261328cd77805bd1ba7 |
MD5 |
|
ParseIEC.dll |
не ниже 3 |
48e73a9283d1e66494521f63d00b0d9f |
MD5 |
|
ParseModbus.dll |
не ниже 3 |
c391d64271acf4055bb2a4d3fe 1f8f48 |
MD5 |
|
ParsePiramida.dll |
не ниже 3 |
ecf532935ca1a3fd3215049af1fd979f |
MD5 |
|
SynchroNSLdll |
не ниже 3 |
530d9b0126f7cdc23ecd814c4eb7ca09 |
MD5 |
|
VerifyTime.dll |
не ниже 3 |
1ea5429b261fb0e2884f5b356a1d1e75 |
MD5 |
ПО «Пирамида 2000» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «Пирамида 2000».
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Конструкция средства измерения исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Метрологические и технические характеристикиСостав ИК АИИС КУЭ, метрологические и технические характеристики ИК АИИС КУЭ приведены в таблицах 2-4.
Таблица 2 - Состав ИК АИИС КУЭ
|
Номер ИК |
Наименование ИК |
Измерительные компоненты | |||
|
ТТ |
ТН |
Счетчик |
ИВК | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1 |
КТП-1807 6 кВ, РУ-0,4 кВ, ВЛ-0,4 кВ |
- |
- |
СЭБ-1ТМ.04Т.00.00.00 Кл. т. 1/1 Рег. № 82236-21 | |
|
2 |
КТП-6210 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 150/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
3 |
КТП-6211 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТТН Кл. т. 0,5 Ктт 200/5 Рег. № 75345-19 |
- |
ПСЧ-4ТМ.05МК.16.01 Кл. т. 0,5S/1 Рег. № 46634-11 |
СБДА, УСВ-2 Рег. № 82570-21 |
|
4 |
КТП-2 6 кВ, РУ-0,4 кВ, КЛ-0,4 кВ в сторону ВРУ-0,4 кВ Столовой |
ТОП-0,66 Кл. т. 0,5 Ктт 100/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
сервер ИВК, СБДУ, УСВ-2 Рег. № 82570-21 |
|
5 |
КТП-6287 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 100/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
6 |
КТП-6294 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТШП-0,66 Кл. т. 0,5 Ктт 400/5 Рег. № 15173-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
7 |
КТП-807 6 кВ, Щит-0,4 кВ, КЛ-0,4 кВ |
ТОП Кл. т. 0,5 Ктт 50/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
8 |
КТП-СКЗ №3 Вятка-Ашит 6 кВ, РУ-0,23 кВ, ввод 0,23 кВ Т |
- |
- |
СЭБ-1ТМ.02Д.02 Кл. т. 1 Рег. № 39617-09 | |
|
9 |
КТП-БНГФ 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 150/5 Рег. № 47959-16 |
- |
CE 303 S31 543 JAVZ(12) Кл. т. 0,5S/0,5 Рег. № 33446-08 |
СБДА, УСВ-2 Рег. № 82570-21 сервер ИВК, СБДу, УСВ-2 Рег. № 82570-21 |
|
10 |
КТП-6001 6 кВ от ПС 35 кВ КНС-15, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 50/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
11 |
КТП-6021 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-М-0,66 Кл. т. 0,5 Ктт 150/5 Рег. № 71205-18 |
- |
Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1 Рег. № 23345-07 | |
|
12 |
КТП-6026 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТТН Кл. т. 0,5 Ктт 300/5 Рег. № 41260-09 |
- |
Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1 Рег. № 23345-07 | |
|
13 |
КТП-6609 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-М-0,66 Кл. т. 0,5 Ктт 200/5 Рег. № 71205-18 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
14 |
КТП-6027 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТТЭ Кл. т. 0,5 Ктт 100/5 Рег. № 52784-13 |
- |
ПСЧ-4ТМ.05МК.04.01 Кл. т. 0,5S/1 Рег. № 46634-11 |
СБДА, УСВ-2 Рег. № 82570-21 сервер ИВК, СБДу, УСВ-2 Рег. № 82570-21 |
|
15 |
КТП-ООО Агро-Мен 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
Т-0,66У3 Кл. т. 0,5S Ктт 1000/5 Рег. № 40473-09 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
16 |
КТП-2 ООО Агро-Мен 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-М-0,66 Кл. т. 0,5 Ктт 400/5 Рег. № 71205-18 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
17 |
КТП-6369 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 100/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
18 |
КТП-6383 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТШП Кл. т. 0,5 Ктт 200/5 Рег. № 47957-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
19 |
КТП-6392 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 150/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
20 |
КТП-6399 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТШП Кл. т. 0,5 Ктт 200/5 Рег. № 47957-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
21 |
КТП-6240 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 75/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
22 |
КТП-6367 6 кВ от ПС 35 кВ КНС-23, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 50/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
23 |
КТП-СКЗ №2 Вятка-Ашит 6 кВ, РУ-0,23 кВ, ввод 0,23 кВ Т |
- |
- |
СЭБ-1ТМ.02Д.02 Кл. т. 1 Рег. № 39617-09 | |
|
24 |
КТП 6 кВ ОАО Спутник Телеком, РУ-0,4 кВ, КЛ-0,4 кВ |
ТОП-0,66 Кл. т. 0,5 Ктт 75/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
СБДа, УСВ-2 Рег. № 82570-21 |
|
25 |
ЩУ-0,4 кВ ГКУ УДХ РБ, ВЛ-0,4 кВ от КТП №4 6 кВ |
- |
- |
СЭБ-1ТМ.02Д.02 Кл. т. 1 Рег. № 39617-09 |
сервер ИВК, СБДУ, УСВ-2 |
|
26 |
РЩ-0,4 кВ АО УФАНЕТ, ВЛ-0,4 кВ от КТП №4 6 кВ |
- |
- |
СЭБ- 1ТМ.04Т.00.00.00 Кл. т. 1/1 Рег. № 82236-21 |
Рег. № 82570-21 |
|
27 |
КТП-6285 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТТН Кл. т. 0,5S Ктт 600/5 Рег. № 58465-14 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
28 |
КТП-6286 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 100/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
29 |
КТП-6296 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТТН-Ш Кл. т. 0,5 Ктт 250/5 Рег. № 41260-09 |
- |
ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1 Рег. № 46634-11 | |
|
30 |
КТП-6297 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТТН-Ш Кл. т. 0,5 Ктт 200/5 Рег. № 41260-09 |
- |
ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1 Рег. № 46634-11 | |
|
31 |
РУ-0,4 кВ КТП-Глинкарьер 6/0,4кВ, ввод 0,4 кВ ООО «Арланский завод керамического кирпича» |
ТОП-0,66 Кл. т. 0,5 Ктт 50/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
32 |
КТП-6425 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
Т-0,66 Кл. т. 0,5 Ктт 50/5 Рег. № 52667-13 |
- |
ПСЧ-4ТМ.05МК.16 Кл. т. 0,5S/1 Рег. № 46634-11 |
СБДа, УСВ-2 Рег. № 82570-21 |
|
33 |
КТП-663 6 кВ, РУ-0,4 кВ, КЛ-0,4 кВ, в сторону БССС |
ТОП-0,66 Кл. т. 0,5 Ктт 75/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
сервер ИВК, СБДУ, УСВ-2 Рег. № 82570-21 |
|
34 |
КТП-ГРС 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 50/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
35 |
КТП-664 6 кВ, РУ-0,4 кВ, КЛ-0,23 кВ в сторону РЩ-0,23 кВ СКЗ №1 |
- |
- |
СЭБ- 1ТМ.04Т.00.00.00 Кл. т. 1/1 Рег. № 82236-21 | |
|
36 |
КТП-6440 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТШП Кл. т. 0,5 Ктт 200/5 Рег. № 47957-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
37 |
КТП-6446 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 150/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
СБДа, УСВ-2 Рег. № 82570-21 сервер ИВК, СБДУ, УСВ-2 Рег. № 82570-21 |
|
38 |
КТП-6454 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТШП Кл. т. 0,5 Ктт 200/5 Рег. № 47957-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
39 |
КТП-6459 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТШП Кл. т. 0,5 Ктт 200/5 Рег. № 47957-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
40 |
ВЛ-6 кВ ф.7 ПС 35 кВ КНС-6, отпайка ВЛ-6 кВ от оп.94, ПКУ-6 кВ |
ТОЛ-НТЗ Кл. т. 0,5S Ктт 100/5 Рег. № 69606-17 |
ЗНОЛ(П)-НТЗ Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 6960417 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1 Рег. № 36697-17 | |
|
41 |
КТП-6400 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТТИ Кл. т. 0,5 Ктт 200/5 Рег. № 28139-12 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
42 |
КТП-6401 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТШП Кл. т. 0,5 Ктт 200/5 Рег. № 47957-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
43 |
КТП-6409 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТШП Кл. т. 0,5 Ктт 200/5 Рег. № 47957-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
44 |
КТП-6419 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 150/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
СБДа, УСВ-2 Рег. № 82570-21 сервер ИВК, СБДу, УСВ-2 Рег. № 82570-21 |
|
45 |
КТП-6422 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 150/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
46 |
КТП-6423 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
Т-0,66 Кл. т. 0,5 Ктт 100/5 Рег. № 52667-13 |
- |
ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1 Рег. № 46634-11 | |
|
47 |
КТП-Пристань 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 150/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
48 |
РВНО-Камское 6 кВ, отпайка ВЛ-6 кВ ф. 23 от ПС 110 кВ Михайловка |
ТЛМ-10 Кл. т. 0,5 Ктт 150/5 Рег. № 2473-69 |
ЗНОЛ.06 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 3344-72 |
Меркурий 230 ART-00 PQRSIGDN Кл. т. 0,5S/1 Рег. № 23345-07 | |
|
49 |
ЗРУ-6 кВ ООО Арланский завод керамического кирпича, ввод 6 кВ Т |
ТЛК10 Кл. т. 0,5 Ктт 300/5 Рег. № 9143-83 |
ЗНОЛ.06 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 3344-72 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1 Рег. № 36697-08 | |
|
50 |
КТП-6139 6 кВ, РУ-0,4 кВ, КЛ-0,4 кВ |
ТОП-0,66 Кл. т. 0,5 Ктт 50/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
51 |
КТП-6919 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 75/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
СБДа, УСВ-2 Рег. № 82570-21 сервер ИВК, СБДУ, УСВ-2 Рег. № 82570-21 |
|
52 |
КТП-6955 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 100/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
53 |
КТП-6969 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТШП Кл. т. 0,5 Ктт 300/5 Рег. № 47957-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
54 |
КТП БС 02-108 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 50/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
55 |
КТП-6375 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
Т-0,66 Кл. т. 0,5S Ктт 300/5 Рег. № 52667-13 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
56 |
КТП-6391 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 100/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
57 |
КТП-6946 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 150/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
58 |
КТП-СКЗ № 69 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
- |
- |
СЭБ-1ТМ.02Д.02 Кл. т. 1 Рег. № 39617-09 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
59 |
КТП-6414 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 100/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
60 |
КТП-МТС 02-1570 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
- |
- |
ПСЧ-4ТМ.05МК.24 Кл. т. 1/2 Рег. № 46634-11 | |
|
61 |
КТП-ОМП 4 6 кВ, РУ-0,22 кВ, ввод 0,22 кВ Т |
- |
- |
СЭБ-1ТМ.02Д.02 Кл. т. 1 Рег. № 39617-09 | |
|
62 |
КТП-СКЗ № 1 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
- |
- |
СЭБ-1ТМ.02Д.02 Кл. т. 1 Рег. № 39617-09 |
СБДа, УСВ-2 Рег. № 82570-21 сервер ИВК, СБДу, УСВ-2 Рег. № 82570-21 |
|
63 |
КТП-КПШ-1 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 50/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
64 |
КТП-СКЗ №1 Вятка-Ашит 6 кВ, РУ-0,23 кВ, ввод 0,23 кВ Т |
- |
- |
СЭБ-1ТМ.02Д.02 Кл. т. 1 Рег. № 39617-09 | |
|
65 |
КТП-МТС 02-1556 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
- |
- |
ПСЧ-4ТМ.05МК.24 Кл. т. 1/2 Рег. № 46634-11 | |
|
66 |
КТП-гр. Галисламов 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 50/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
67 |
КТП-Коровник 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 50/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
68 |
КТП-Радуга 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 100/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
СБДа, УСВ-2 Рег. № 82570-21 сервер ИВК, СБДУ, УСВ-2 Рег. № 82570-21 |
|
69 |
ТП-УКЗ № 66 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
- |
- |
СЭБ-1ТМ.02Д.02 Кл. т. 1 Рег. № 39617-09 | |
|
70 |
ТП-6181 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
Т-0,66 У3 Кл. т. 0,5 Ктт 300/5 Рег. № 71031-18 |
- |
ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1 Рег. № 50460-18 | |
|
71 |
ТП-6182 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 75/5 Рег. № 47959-16 |
- |
ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1 Рег. № 50460-18 | |
|
72 |
КТП ИП Мухамаев Д.Д. 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
Т-0,66 У3 Кл. т. 0,5 Ктт 100/5 Рег. № 71031-18 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
73 |
КТП-УКЗ № 67 6 кВ, РУ-0,23 кВ, ввод 0,23 кВ Т |
- |
- |
СЭБ-1ТМ.02Д.02 Кл. т. 1 Рег. № 39617-09 | |
|
74 |
КТП-Уралы 6 кВ, РУ-0,4 кВ, КЛ-0,4 кВ |
ТОП Кл. т. 0,5 Ктт 100/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
75 |
КТП-Уралы 6 кВ, РУ-0,4 кВ, КЛ-0,4 кВ, в сторону СНТ |
ТОП-0,66 Кл. т. 0,5 Ктт 100/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
76 |
КТП-2060 6 кВ, РУ-0,4 кВ, КЛ-0,23 кВ в сторону РЩ- 0,23 кВ СКЗ-2 |
- |
- |
СЭБ-1ТМ.02Д.02 Кл. т. 1 Рег. № 39617-09 | |
|
77 |
ВЛ-6 кВ ф.17 ПС 35 кВ КНС-11, отпайка ВЛ-6 кВ от оп.56, ПКУ-6 кВ |
ТОЛ-НТЗ Кл. т. 0,5S Ктт 100/5 Рег. № 69606-17 |
ЗНОЛ(П)-НТЗ Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 6960417 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1 Рег. № 36697-17 | |
|
78 |
КТП-6576 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 150/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
СБДа, УСВ-2 Рег. № 82570-21 сервер ИВК, СБДУ, УСВ-2 Рег. № 82570-21 |
|
79 |
КТП-6577 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТШП Кл. т. 0,5 Ктт 200/5 Рег. № 47957-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
80 |
КТП-6578 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТШП Кл. т. 0,5 Ктт 200/5 Рег. № 47957-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
81 |
КТП-6579 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 150/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
82 |
КТП-6241 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
Т-0,66У3 Кл. т. 0,5 Ктт 150/5 Рег. № 21573-01 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
83 |
КТП-6242 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
Т-0,66У3 Кл. т. 0,5 Ктт 150/5 Рег. № 21573-01 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
84 |
КТП-6244 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
Т-0,66 Кл. т. 0,5 Ктт 150/5 Рег. № 22656-07 |
- |
ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1 Рег. № 64450-16 |
СБДА, УСВ-2 Рег. № 82570-21 сервер ИВК, СБДу, УСВ-2 Рег. № 82570-21 |
|
85 |
КТП-6245 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 75/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
86 |
КТП-6246 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 75/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
87 |
КТП-6248 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 150/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
88 |
КТП-6249 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 100/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
89 |
КТП-6250 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 100/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
90 |
КТП-6251 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 150/5 Рег. № 47959-16 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
91 |
КТП-6252 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТТЕ-А Кл. т. 0,5 Ктт 75/5 Рег. № 73808-19 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
СБДА, УСВ-2 Рег. № 82570-21 сервер ИВК, СБДу, УСВ-2 Рег. № 82570-21 |
|
92 |
КТП-6256 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 200/5 Рег. № 57218-14 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
93 |
КТП-6257 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТШП Кл. т. 0,5 Ктт 200/5 Рег. № 47957-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
94 |
КТП-4866 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТШП Кл. т. 0,5 Ктт 300/5 Рег. № 47957-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
СБДах, УСВ-2 Рег. № 82570-21 сервер ИВК, СБДУ, УСВ-2 Рег. № 82570-21 |
|
95 |
КТП-6867 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТШП-0,66 Кл. т. 0,5 Ктт 300/5 Рег. № 15173-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
96 |
КТП-6859 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 300/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
97 |
КТП-6847 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 150/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
98 |
КТП-6844 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-М-0,66 Кл. т. 0,5 Ктт 100/5 Рег. № 71205-18 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
СБДАХ, УСВ-2 Рег. № 82570-21 сервер ИВК, СБДу, УСВ-2 Рег. № 82570-21 |
|
99 |
КТП-6845 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 100/5 Рег. № 57218-14 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
100 |
КТП № 1 Г 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 50/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
101 |
КТП № 1В 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 50/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
102 |
КТП-5381 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 100/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
103 |
ВЛ 6 кВ ф. 6 от ПС 35 кВ Зиминка, отпайка ВЛ-6 кВ Л-5036, оп. 1, реклоузер Л-5036 6 кВ |
ТОЛ Кл. т. 0,5S Ктт 100/5 Рег. № 47959-16 |
НОЛ Кл. т. 0,5 Ктн 6000/100 Рег. № 6662917 |
ТЕ2000.01.00.00 Кл. т. 0,5S/1 Рег. № 83048-21 | |
|
104 |
КТП-6368 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 75/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
105 |
КТП № 2 а 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 50/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
СБДах, УСВ-2 Рег. № 82570-21 сервер ИВК, СБДу, УСВ-2 Рег. № 82570-21 |
|
106 |
ЩМП-0,23 кВ Дом рыбоартели, ввод 0,23 кВ |
- |
- |
ПСЧ-3ТМ.05М Кл. т. 1/2 Рег. № 36354-07 | |
|
107 |
КТП №35А 6 кВ, РЩ-0,4 кВ, КЛ-0,4 кВ |
- |
- |
ПСЧ-3ТМ.05М Кл. т. 1/2 Рег. № 36354-07 | |
|
108 |
КТП-179 6 кВ, РУ-0,4 кВ, КЛ-0,4 кВ |
- |
- |
ПСЧ-3ТМ.05М Кл. т. 1/2 Рег. № 36354-07 | |
|
109 |
КТП-182 6 кВ, РУ-0,4 кВ, КЛ-0,4 кВ |
- |
- |
ПСЧ-3ТМ.05М Кл. т. 1/2 Рег. № 36354-07 | |
|
110 |
КТП-6321 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 100/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
111 |
КТП-6843 6 кВ, ввод 0,4 кВ Т |
ТШП-0,66 Кл. т. 0,5 Ктт 300/5 Рег. № 15173-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
112 |
КТП-6851 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 100/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
113 |
КТП-6852 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 100/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
СБДАХ, УСВ-2 Рег. № 82570-21 сервер ИВК, СБДу, УСВ-2 Рег. № 82570-21 |
|
114 |
КТП-3012 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 100/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
115 |
КТП-6320 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТТИ Кл. т. 0,5 Ктт 150/5 Рег. № 28139-12 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
116 |
КТП-6334 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 100/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
117 |
КТП ГРС Редькино 6 кВ, РУ-0,4 кВ |
ТОП Кл. т. 0,5 Ктт 50/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
118 |
КТП-6333 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 150/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
119 |
РВНО-2В1608 6 кВ, отпайка от оп. №59 ВЛ 6 кВ ф.1608 |
ТОЛ-СВЭЛ Кл. т. 0,5S Ктт 300/5 Рег. № 70106-17 |
НАМИТ-10 Кл. т. 0,5 Ктн 6000/100 Рег. № 1668707 |
ПСЧ-4ТМ.05М.01 Кл. т. 0,5S/1 Рег. № 36355-07 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
120 |
КТП № 2 6 кВ, РЩ-0,4 кВ, ввод 0,4 кВ Т |
ТШП-0,66 Кл. т. 0,5 Ктт 600/5 Рег. № 15173-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
СБДах, УСВ-2 Рег. № 82570-21 сервер ИВК, СБДу, УСВ-2 Рег. № 82570-21 |
|
121 |
КТП № 2 а 6 кВ, РЩ-0,4 кВ, ввод 0,4 кВ Т |
ТШП-0,66 Кл. т. 0,5 Ктт 600/5 Рег. № 15173-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
122 |
КТП-3577 6 кВ, РЩ-0,4 кВ, КЛ-0,4 кВ |
ТОП-0,66 Кл. т. 0,5 Ктт 50/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05МК.16 Кл. т. 0,5S/1 Рег. № 46634-11 | |
|
123 |
КТП-3217 6 кВ, РЩ-0,4 кВ, КЛ-0,4 кВ |
ТОП-0,66 Кл. т. 0,5 Ктт 50/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
124 |
КТП-5085 6 кВ, РЩ-0,4 кВ, КЛ-0,4 кВ |
- |
- |
СЭБ-1ТМ.02Д.02 Кл. т. 1 Рег. № 39617-09 | |
|
125 |
КТП-5007 6 кВ, РЩ-0,4 кВ, КЛ-0,4 кВ |
- |
- |
ПСЧ-3ТМ.05М Кл. т. 1/2 Рег. № 36354-07 | |
|
126 |
КТП-4864 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 150/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
127 |
КТП КФХ Дуслык 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5S Ктт 100/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
128 |
КТП-5159 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 100/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
СБДАХ, УСВ-2 Рег. № 82570-21 сервер ИВК, СБДу, УСВ-2 Рег. № 82570-21 |
|
129 |
КТП-5167 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 100/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
130 |
КТП-5214 6 кВ, РЩ-0,4 кВ, КЛ-0,4 кВ |
ТОП Кл. т. 0,5 Ктт 100/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
131 |
КТП-3530 6 кВ, РЩ-0,4 кВ, КЛ-0,4 кВ |
- |
- |
ПСЧ-3ТМ.05М Кл. т. 1/2 Рег. № 36354-07 | |
|
132 |
ПС 35 кВ Кулаево, РУ-10 кВ, 2 с.ш. 10 кВ, яч. № 17, ВЛ-10 кВ ф.17 |
ТПЛ-СЭЩ-10 Кл. т. 0,5 Ктт 300/5 Рег. № 54717-13 |
НАМИТ-10 Кл. т. 0,5 Ктн 10000/100 Рег. № 1668713 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1 Рег. № 36697-08 | |
|
133 |
ПС Калмаш ВЛ 6 кВ ППС Чекмагуш оп. №9А ПКУЭ 6 кВ |
ТЛО-10 Кл. т. 0,5S Ктт 200/5 Рег. № 25433-11 |
ЗНОЛ Кл. т. 0,2 Ктн 6000:^3/100:^3 Рег. № 4673811 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12 |
СБДД, УСВ-2 Рег. № 82570-21 сервер ИВК, СБДУ, УСВ-2 Рег. № 82570-21 |
|
134 |
ТП-6070 6 кВ, РЩ-0,4 кВ, КЛ-0,4 кВ |
ТОП-0,66 Кл. т. 0,5 Ктт 50/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
135 |
ТП № 1951 6 кВ, РЩ-0,4 кВ, КЛ-0,4 кВ |
- |
- |
СЭБ-1ТМ.02Д.02 Кл. т. 1 Рег. № 39617-09 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
136 |
ТП № 375 6 кВ, РЩ-0,4 кВ, КЛ-0,4 кВ |
ТОП-0,66 Кл. т. 0,5 Ктт 50/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
137 |
ТП Пасека 6 кВ, РЩ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 100/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
138 |
ТП-467 6 кВ, РЩ-0,4 кВ, КЛ-0,4 кВ |
ТОП-0,66 Кл. т. 0,5 Ктт 50/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1 Рег. № 64450-16 |
СБДд, |
|
139 |
РЩ-0,4 кВ БС 02-1804 ПАО МТС, КЛ-0,4 кВ |
- |
- |
ПСЧ-4ТМ.05МК.20.01 Кл. т. 1/2 Рег. № 64450-16 |
УСВ-2 Рег. № 82570-21 |
|
140 |
ТП № 06 6 кВ, РЩ-0,4 кВ, КЛ-0,4 кВ |
ТОП-0,66 Кл. т. 0,5 Ктт 50/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
сервер ИВК, СБДУ, УСВ-2 Рег. № 82570-21 |
|
141 |
ТП № 6135 6 кВ, РЩ-0,4 кВ, КЛ-0,4 кВ |
- |
- |
ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1 Рег. № 46634-11 | |
|
142 |
ТП-ХПВ 6 кВ, РЩ-0,4 кВ, яч. Ввод-1 МУП ДЭ и ТС 0,4 кВ |
ТШП Кл. т. 0,5 Ктт 600/5 Рег. № 47957-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
143 |
ТП-ХПВ 6 кВ, РЩ-0,4 кВ, яч. Ввод-2 0,4 кВ |
ТШП Кл. т. 0,5 Ктт 600/5 Рег. № 47957-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
144 |
ТП-ХПВ 6 кВ, РЩ-0,4 кВ, яч. Ввод-3 0,4 кВ |
ТШП Кл. т. 0,5 Ктт 600/5 Рег. № 47957-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
СБДД, УСВ-2 Рег. № 82570-21 сервер ИВК, СБДу, УСВ-2 Рег. № 82570-21 |
|
145 |
ТП-4185 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
Т-0,66 У3 Кл. т. 0,5 Ктт 50/5 Рег. № 71031-18 |
- |
ТЕ2000.05.00.00 Кл. т. 0,5S/1 Рег. № 83048-21 | |
|
146 |
ВЛ 6 кВ ф. 16-06 от ПС 110 кВ Дюртюли, оп. 17, отпайка, ВВО-Венеция 1 6 кВ |
ТЛО-10 Кл. т. 0,5 Ктт 100/5 Рег. № 25433-11 |
НОМ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 159-49 |
ПСЧ-4ТМ.05М Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
147 |
ВЛ 6 кВ ф. 16-22 от ПС 110 кВ Дюртюли, оп. 17, отпайка, ВВО-Венеция 2 6 кВ |
ТЛО-10 Кл. т. 0,5 Ктт 100/5 Рег. № 25433-11 |
НОМ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 159-49 |
ПСЧ-4ТМ.05М Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
148 |
РЩ-0,4 кВ БС 02-01098 ПАО МТС, КЛ-0,4 кВ |
- |
- |
ПСЧ-4ТМ.05МК.20 Кл. т. 1/2 Рег. № 64450-16 | |
|
149 |
ТП АБК 10 кВ, РЩ-0,4 кВ, КЛ-0,4 кВ, в сторону антенны сотовой связи |
- |
- |
ПСЧ-4ТМ.05МК.24 Кл. т. 1/2 Рег. № 46634-11 | |
|
150 |
ТП УКЗ № 5 6 кВ, РУ-0,23 кВ, ввод 0,23 кВ Т |
- |
- |
СЭБ-1ТМ.02Д.02 Кл. т. 1 Рег. № 39617-09 | |
|
151 |
ТП БМ Телеком 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 50/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
152 |
РУ-0,4 кВ АБК ЦДНГ-2, КЛ-0,4 кВ, в сторону антенны сотовой связи |
- |
- |
ПСЧ-4ТМ.05МК.24 Кл. т. 1/2 Рег. № 46634-11 | |
|
153 |
СУ скважины № 8 0,4 кВ, КЛ-0,4 кВ |
- |
- |
СЭБ-1ТМ.02Д.02 Кл. т. 1 Рег. № 39617-09 | |
|
154 |
ТП № 565 6 кВ, РЩ-0,4 кВ, КЛ-0,4 кВ |
- |
- |
СЭБ-1ТМ.02Д.02 Кл. т. 1 Рег. № 39617-09 | |
|
155 |
ТП № 611 6 кВ, РЩ-0,4 кВ, КЛ-0,4 кВ, домик пастуха МТФ № 2 |
ТОП Кл. т. 0,5 Ктт 50/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
СБДД, УСВ-2 Рег. № 82570-21 сервер ИВК, СБДУ, УСВ-2 Рег. № 82570-21 |
|
156 |
РЩ-0,4 кВ Коземаслов В.Н., ввод 0,4 кВ |
- |
- |
СЭБ-1ТМ.02Д.02 Кл. т. 1 Рег. № 39617-09 | |
|
157 |
РЩ-0,22 кВ ФЛ Шалаев А.А., ввод 0,22 кВ |
- |
- |
СЭБ-1ТМ.03Т.02 Кл. т. 1/2 Рег. № 75679-19 | |
|
158 |
МТП-6446 6 кВ, РЩ-0,4 кВ, КЛ-0,4 кВ в сторону ШУ-0,4 кВ |
Т-0,66 У3 Кл. т. 0,5 Ктт 50/5 Рег. № 71031-18 |
- |
ТЕ2000.05.00.00 Кл. т. 0,5S/1 Рег. № 83048-21 | |
|
159 |
ТП 6 кВ АО Национальная башенная компания |
ТОП-0,66 Кл. т. 0,5 Ктт 50/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
160 |
ТП № 5196П 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТШП Кл. т. 0,5 Ктт 200/5 Рег. № 47957-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
161 |
ТП 6 кВ Летний лагерь ООО Уныш, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 50/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
162 |
КТП АГРС В.Мончарово 6 кВ, РЩ-0,23 кВ, ввод 0,23 кВ Т |
- |
- |
СЭБ-1ТМ.02Д.02 Кл. т. 1 Рег. № 39617-09 | |
|
163 |
МТП 5231 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
- |
- |
CE 303 S31 746 JGVZ(12) GS01 Кл. т. 1/1 Рег. № 33446-08 | |
|
164 |
ТП УКЗ № 57 6 кВ, РУ-0,23 кВ, ввод 0,23 кВ Т |
- |
- |
СЭБ-1ТМ.02Д.02 Кл. т. 1 Рег. № 39617-09 |
СБДд, УСВ-2 Рег. № 82570-21 |
|
165 |
КТП 6 кВ №4451, РЩ-0,4 кВ, КЛ-0,4 кВ |
ТОП Кл. т. 0,5 Ктт 50/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1 Рег. № 64450-16 |
сервер ИВК, СБДУ, УСВ-2 |
|
166 |
ТП Столовая 6 кВ, РЩ-0,4 кВ, КЛ-0,4 кВ, в сторону базовой станции |
ТОП Кл. т. 0,5 Ктт 50/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
Рег. № 82570-21 |
|
167 |
КТП Маяк 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 100/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1 Рег. № 64450-16 | |
|
168 |
ТП № 2 6 кВ, РЩ-0,4 кВ, КЛ-0,4 кВ |
ТОП Кл. т. 0,5 Ктт 100/5 Рег. № 47959-11 |
- |
ТЕ2000.05.00.00 Кл. т. 0,5S/1 Рег. № 83048-21 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
169 |
РЩ-0,4 кВ фекальной, КЛ-0,4 кВ |
ТШП Кл. т. 0,5 Ктт 300/5 Рег. № 47957-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
170 |
ТП 6 кВ СПК-колхоз Алга, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 100/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
СБДд, УСВ-2 Рег. № 82570-21 сервер ИВК, СБДУ, УСВ-2 Рег. № 82570-21 |
|
171 |
ТП № 5027П 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 50/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
172 |
ТП № 5026П 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 50/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1 Рег. № 64450-16 | |
|
173 |
ТП Летний лагерь 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 50/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1 Рег. № 64450-16 | |
|
174 |
РУ-0,4 кВ УКЗ № 15, КЛ-0,4 кВ |
- |
- |
СЭБ-1ТМ.02Д.02 Кл. т. 1 Рег. № 39617-09 | |
|
175 |
ТП-267 10 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
- |
- |
ПСЧ-4ТМ.05МК.20 Кл. т. 1/2 Рег. № 50460-18 |
СБДи, УСВ-2 Рег. № 82570-21 |
|
176 |
ТП-262 10 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 50/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1 Рег. № 46634-11 |
сервер ИВК, СБДУ, УСВ-2 Рег. № 82570-21 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
177 |
ТП-282 10 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 50/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
СБДи, УСВ-2 Рег. № 82570-21 сервер ИВК, СБДУ, УСВ-2 Рег. № 82570-21 |
|
178 |
ТП-498 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
- |
- |
СЭБ-1ТМ.02Д.02 Кл. т. 1 Рег. № 39617-09 | |
|
179 |
ТП-423 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 50/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
180 |
ТП-300 6 кВ, РУ-0,4 кВ, КЛ-0,4 кВ в сторону базовой станции |
- |
- |
ПСЧ-4ТМ.05МК.24 Кл. т. 1/2 Рег. № 50460-12 | |
|
181 |
ТП-6008 10 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
- |
- |
Меркурий 234 ARTM-02 PB.R Кл. т. 1/2 Рег. № 48266-11 | |
|
182 |
ТП-341А 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
- |
- |
ПСЧ-3ТМ.05М Кл. т. 1/2 Рег. № 36354-07 | |
|
183 |
ВЛ 6 кВ ф.8 от ПС 35 кВ Чишма, отпайка ВЛ-6 кВ РО-3432 оп.1, ПКУ-6 кВ |
ТОЛ-СТ Кл. т. 0,5S Ктт 5/5 Рег. № 73872-19 |
ЗНОЛП-ЭК Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 6884117 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1 Рег. № 36697-17 | |
|
184 |
ТП 326 10 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
- |
- |
Меркурий 234 ARTM-01 PB.G Кл. т. 1/2 Рег. № 48266-11 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
185 |
ВРУ-0,4 кВ СКЗ Развилка, КЛ-0,4 кВ |
- |
- |
СЭБ-1ТМ.02Д.02 Кл. т. 1 Рег. № 39617-09 | |
|
186 |
КТП БС 02-01100 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
- |
- |
ПСЧ-4ТМ.05МК.20 Кл. т. 1/2 Рег. № 64450-16 | |
|
187 |
КТП 8-2 6 кВ, РУ-0,4 кВ, КЛ-0,4 кВ в сторону базовой станции |
- |
- |
ПСЧ-4ТМ.05МК.20 Кл. т. 1/2 Рег. № 64450-16 | |
|
188 |
КТП-БС 02-01080 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
- |
- |
ПСЧ-4ТМ.05МК.20 Кл. т. 1/2 Рег. № 64450-16 |
СБДп, УСВ-2 Рег. № 82570-21 сервер ИВК, СБДУ, УСВ-2 Рег. № 82570-21 |
|
189 |
КТП 13-3 6 кВ, РЩ-0,4 кВ, КЛ-0,4 кВ |
ТШП Кл. т. 0,5 Ктт 1000/5 Рег. № 47957-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
190 |
ТП 2-19 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТШП Кл. т. 0,5 Ктт 200/5 Рег. № 47957-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
191 |
ТП 13-2 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 200/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
192 |
ТП 13-16 6 кВ, РУ-0,4 кВ, ф. 0,4 кВ в сторону базовой станции |
ТОП Кл. т. 0,5 Ктт 50/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
193 |
ТП 13-16 6 кВ, РУ-0,4 кВ, ВЛ-0,4 кВ в сторону базовой станции |
- |
- |
ПСЧ-4ТМ.05МК.20 Кл. т. 1/2 Рег. № 50460-18 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
194 |
ТП-8266 10 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
- |
- |
СЭБ-1ТМ.02Д.02 Кл. т. 1 Рег. № 39617-09 | |
|
195 |
ТП-203 6 кВ, РЩ-0,4 кВ, КЛ-0,4 кВ |
ТШП Кл. т. 0,5S Ктт 300/5 Рег. № 64182-16 |
- |
ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1 Рег. № 46634-11 | |
|
196 |
ТП 6кВ ОАО Ростелеком, РУ-0,4 кВ, ввод 0,4 кВ Т |
- |
- |
ПСЧ-3ТМ.05М.03 Кл. т. 1 Рег. № 36354-07 | |
|
197 |
ТП АЗС 1275 км. 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ |
ТОП Кл. т. 0,5 Ктт 50/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
СБДс, УСВ-2 Рег. № 82570-21 |
|
198 |
ТП № 1380 6 кВ, РУ-0,4 кВ, КЛ-0,4 кВ в сторону АЗС № 2 |
ТОП Кл. т. 0,5 Ктт 50/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
сервер ИВК, сБДУ, УсВ-2 Рег. № 82570-21 |
|
199 |
ТП 6 кВ ИП Столяров Д.П., РУ-0,4 кВ, ввод 0,4 кВ Т |
ТШП Кл. т. 0,5S Ктт 100/5 Рег. № 64182-16 |
- |
ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1 Рег. № 46634-11 | |
|
200 |
РЩ-0,22 кВ ЭПУ Бугульмагаз, КЛ-0,22 кВ |
- |
- |
СЭБ-1ТМ.02Д.02 Кл. т. 1 Рег. № 39617-09 | |
|
201 |
КТТП 6 кВ ИП Гареев И.М., РУ-0,4 кВ, ввод 0,4 кВ |
ТТН-Ш Кл. т. 0,5 Ктт 250/5 Рег. № 75345-19 |
- |
ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1 Рег. № 50460-18 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
202 |
ТП 6 кВ ООО Александровский спиртзавод, РУ-0,4 кВ, ввод 0,4 кВ Т |
Т-0,66 У3 Кл. т. 0,5 Ктт 400/5 Рег. № 71031-18 |
- |
ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1 Рег. № 50460-18 | |
|
203 |
ВЛ 6 кВ ф. 8-08 от ПС 110 кВ Александровка № 8, ВЛ6 кВ, ПКУ-6 кВ |
ТПЛМ-10 Кл. т. 0,5 Ктт 100/5 Рег. № 2363-68 |
НТМИ-6-66 Кл. т. 0,5 Ктн 6000/100 Рег. № 2611-70 |
ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1 Рег. № 50460-18 | |
|
204 |
РУ-6кВ ООО Александровский спиртзавод, ввод 6 кВ |
ТПЛ-10У3 Кл. т. 0,5 Ктт 400/5 Рег. № 1276-59 |
НТМИ-6-66 Кл. т. 0,5 Ктн 6000/100 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1 Рег. № 36697-08 | |
|
205 |
ЩМП-3 0,4 кВ в/з скважины №3, РУ-0,4 кВ, ввод 0,4 кВ |
ТОП Кл. т. 0,5 Ктт 50/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
СБДс, УСВ-2 Рег. № 82570-21 |
|
206 |
РУ-0,4 кВ КФХ Дехканов Т.К., ввод 0,4 кВ |
ТОП Кл. т. 0,5 Ктт 100/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
сервер ИВК, сБДУ, УсВ-2 Рег. № 82570-21 |
|
207 |
РУ-0,4 кВ КФХ Тимурбаева Р.М., ввод 0,4 кВ |
- |
- |
ПСЧ-3ТМ.05М.04 Кл. т. 1/2 Рег. № 36354-07 | |
|
208 |
КТП 6 кВ ОАО Ростелеком, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 100/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
209 |
ВЛ 6 кВ ф. 12-09 от ПС 35 кВ Заитово, отпайка от оп. 3 в сторону ТП № 519, оп. 1, реклоузер 6 кВ |
ТОЛ-НТЗ Кл. т. 0,5S Ктт 100/5 Рег. № 69606-17 |
ЗНОЛ(П)-НТЗ Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 6960417 |
ТЕ2000.01.00.00 Кл. т. 0,5S/1 Рег. № 83048-21 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
210 |
ТП-ИП Хамидуллин И.Ф. 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 100/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1 Рег. № 46634-11 | |
|
211 |
РП-9 6 кВ, РУ-6 кВ, отпайка ВЛ-6 кВ ф. 12-09 от ПС 110 кВ Заитово |
ТПЛ-10У3 Кл. т. 0,5 Ктт 100/5 Рег. № 1276-59 |
НОМ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 159-49 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1 Рег. № 36697-08 | |
|
212 |
ТП СТ 50 лет Октября 6 кВ, РЩ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 100/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
213 |
ЩУРЭ-0,4 кВ ОНСТ к/с Башкирия, ввод 0,4 кВ |
ТОП Кл. т. 0,5 Ктт 100/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
СБДс, УСВ-2 Рег. № 82570-21 |
|
214 |
КТПМ 6 кВ ФЛ Шпагин В.Ю., РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-М-0,66 Кл. т. 0,5 Ктт 100/5 Рег. № 71205-18 |
- |
ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1 Рег. № 46634-11 |
сервер ИВК, сБДУ, УсВ-2 Рег. № 82570-21 |
|
215 |
ТП №066 6 кВ, РУ-0,4 кВ, КЛ-0,4 кВ |
ТОП Кл. т. 0,5 Ктт 75/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
216 |
ЩУРЭ-3 0,22 кВ ФЛ Казанцев П.Г. пасека, ввод 0,22 кВ |
- |
- |
СЭБ-1ТМ.02Д.02 Кл. т. 1 Рег. № 39617-09 | |
|
217 |
ВЛ-6 кВ ф.12-09 ПС 35 кВ Заитово, отпайка ВЛ-6 кВ в сторону ВВ ф.12-09, ПКУ-6 кВ |
ТОЛ-НТЗ Кл. т. 0,5 Ктт 50/5 Рег. № 69606-17 |
ЗНОЛ(П)-НТЗ Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 6960417 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1 Рег. № 36697-17 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
218 |
ТП ФЛ Никитин О.В. 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
- |
- |
ПСЧ-4ТМ.05МК.20 Кл. т. 1/2 Рег. № 64450-16 | |
|
219 |
ТП-№1 Производственной базы 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТШП Кл. т. 0,5 Ктт 200/5 Рег. № 47957-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
220 |
ТП-№2 Производственной базы 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТШП Кл. т. 0,5 Ктт 200/5 Рег. № 47957-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
221 |
ТП 6 кВ ФЛ Газизов Ф.Ф., РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 100/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
СБДС, УСВ-2 Рег. № 82570-21 сервер ИВК, СБДУ, УСВ-2 Рег. № 82570-21 |
|
222 |
ЯКНО-6 кВ, отпайка от ВЛ-6 кВ ф. 55 от ПС 35 кВ Максютово |
ТОЛ-НТЗ Кл. т. 0,5S Ктт 600/5 Рег. № 69606-17 |
ЗНОЛ(П)-НТЗ Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 69604 17 |
ТЕ2000.01.00.00 Кл. т. 0,5S/1 Рег. № 83048-21 | |
|
223 |
РЩ-0,4 кВ ФЛ Гареев И.М., ввод 0,4 кВ |
ТОП Кл. т. 0,5 Ктт 50/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
224 |
ТП 6 кВ ООО А-Пластика, РУ-0,4 кВ, ввод 0,4 кВ |
ТТИ Кл. т. 0,5 Ктт 400/5 Рег. № 28139-12 |
- |
ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1 Рег. № 46634-11 | |
|
225 |
ТП 6 кВ ГБУ РБ СОМГЗ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 50/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
226 |
ТП-250 кВА 6 кВ ООО Карьер Максютово, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТШП Кл. т. 0,5 Ктт 300/5 Рег. № 47957-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
227 |
РЩ-0,23 кВ СКЗ, ввод 0,23 кВ |
- |
- |
СЭБ-1ТМ.02Д.02 Кл. т. 1 Рег. № 39617-09 | |
|
228 |
ТП 6 кВ МБОУ ДОД ФСН ДЮСШ ОЛИМП, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТШП Кл. т. 0,5 Ктт 600/5 Рег. № 47957-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
229 |
ТП-204 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ |
ТТН Кл. т. 0,5 Ктт 150/5 Рег. № 75345-19 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
СБДС, УСВ-2 Рег. № 82570-21 сервер ИВК, СБДУ, УСВ-2 Рег. № 82570-21 |
|
230 |
ТП ИП Геворгян Г.К. 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ |
ТШП Кл. т. 0,5S Ктт 200/5 Рег. № 64182-16 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
231 |
РУ-6 кВ ООО ОКТЕХ, ввод 6 кВ |
ТПЛМ-10 Кл. т. 0,5 Ктт 200/5 Рег. № 2363-68 |
НТМИ-6-66 Кл. т. 0,5 Ктн 6000/100 Рег. № 2611-70 |
ПСЧ-4ТМ.05М Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
232 |
ЛВВ 6 кВ ф. 29-05, отпайка ВЛ-6 кВ ф. 29-05 |
ТОЛ-НТЗ Кл. т. 0,5S Ктт 100/5 Рег. № 69606-17 |
ЗНОЛ(П)-НТЗ Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 6960417 |
ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1 Рег. № 50460-18 | |
|
233 |
ТП СНТ Марс 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ |
ТОП-М-0,66 Кл. т. 0,5 Ктт 150/5 Рег. № 86760-22 |
- |
СЭТ-4ТМ.03М.09 Кл. т. 0,5S/1 Рег. № 36697-17 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
234 |
ТП СКЗ-22 Дым-Тамак 6 кВ, РУ-0,22 кВ, ввод 0,22 кВ Т |
- |
- |
СЭБ-1ТМ.02Д.02 Кл. т. 1 Рег. № 39617-09 | |
|
235 |
ВЛ 0,4 кВ от РЩ-0,4 кВ Слесарная ТП-7 0,4 кВ, оп. 1, в сторону ЯРВ-200 |
- |
- |
Меркурий 234 ARTM-02 PB.R Кл. т. 1/2 Рег. № 48266-11 | |
|
236 |
РЩ-0,4 кВ ООО Пилот, КЛ-0,4 кВ |
ТОП-0,66 Кл. т. 0,5S Ктт 200/5 Рег. № 58386-20 |
- |
ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1 Рег. № 50460-18 |
СБДс, УСВ-2 Рег. № 82570-21 сервер ИВК, сБДУ, УсВ-2 Рег. № 82570-21 |
|
237 |
ВРУ-0,4 кВ ФЛ Гафаров Р.И., ВЛ-0,4 кВ |
ТШП Кл. т. 0,5 Ктт 200/5 Рег. № 47957-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
238 |
РЩ-0,4 кВ ИП Ахметдинов, ВЛ-0,4 кВ |
- |
- |
ПСЧ-3ТМ.05М Кл. т. 1/2 Рег. № 36354-07 | |
|
239 |
ВРУ-0,4 кВ СКЗ №353, КЛ-0,4 кВ |
- |
- |
СЭБ-1ТМ.02Д.02 Кл. т. 1 Рег. № 39617-09 | |
|
240 |
ТП СГ-Транс 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
Т-0,66 У3 Кл. т. 0,5 Ктт 600/5 Рег. № 71031-18 |
- |
ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1 Рег. № 50460-18 | |
|
241 |
КП-7402 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ |
- |
- |
Меркурий 204 ARTM-02 DPOB.G Кл. т. 1/2 Рег. № 75755-19 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
242 |
ЩМП-3-0,23 кВ СКЗ №32, ввод 0,23 кВ |
- |
- |
СЭБ-1ТМ.02Д.02 Кл. т. 1 Рег. № 39617-09 |
СБДС, УСВ-2 Рег. № 82570-21 сервер ИВК, СБДУ, УСВ-2 Рег. № 82570-21 |
|
243 |
ЩМП-3-0,23 кВ СКЗ № 3, ввод 0,23 кВ |
- |
- |
СЭБ-1ТМ.02Д.02 Кл. т. 1 Рег. № 39617-09 | |
|
244 |
КТП 6 кВ ОАО Ростелеком, РУ-0,4 кВ, ввод 0,4 кВ |
ТТН-Ш Кл. т. 0,5S Ктт 100/5 Рег. № 75345-19 ТТН-Ш Кл. т. 0,5S Ктт 100/5 Рег. № 75345-19 ТТН Кл. т. 0,5 Ктт 100/5 Рег. № 75345-19 |
- |
ПСЧ-4ТМ.05МК.04.01 Кл. т. 0,5S/1 Рег. № 64450-16 | |
|
245 |
РУ-0,4 кВ ВОЛС Тюпкильды ОАО Вымпелком, ввод 0,4 кВ |
ТОП Кл. т. 0,5 Ктт 50/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1 Рег. № 46634-11 | |
|
246 |
ОМП 6 кВ СКЗ № 2, РУ-0,4 кВ, ввод 0,4 кВ Т |
- |
- |
СЭБ- 1ТМ.04Т.00.00.00 Кл. т. 1/1 Рег. № 82236-21 | |
|
247 |
ТП-6864 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТТИ Кл. т. 0,5 Ктт 50/5 Рег. № 28139-12 |
- |
ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1 Рег. № 64450-16 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
248 |
КТП-2512 10 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
- |
- |
ПСЧ-3ТМ.05М Кл. т. 1/2 Рег. № 36354-07 | |
|
249 |
ТП СКЗ Кирилловка 10 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
- |
- |
СЭБ-1ТМ.02Д.02 Кл. т. 1 Рег. № 39617-09 | |
|
250 |
КТПН 6 кВ ИП Павлов В.С., РУ-0,4 кВ, ввод 0,4 кВ Т |
ТШП Кл. т. 0,5 Ктт 200/5 Рег. № 47957-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
251 |
ТП-6139 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 100/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1 Рег. № 46634-11 |
СБДС, УСВ-2 Рег. № 82570-21 сервер ИВК, СБДУ, УСВ-2 Рег. № 82570-21 |
|
252 |
ТП-6464 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 100/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
253 |
РУ-0,4 кВ АЗС № 02008, ввод 0,4 кВ |
ТОП Кл. т. 0,5 Ктт 100/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1 Рег. № 46634-11 | |
|
254 |
РУ-0,4 кВ устройство искусственного освещения дороги, ввод 0,4 кВ |
- |
- |
ПСЧ-3ТМ.05М Кл. т. 1/2 Рег. № 36354-07 | |
|
255 |
ВЛ-6 кВ ф.13-07 ПС 35 кВ Кызыл-Ярово, отпайка ВЛ-6 кВ РВВ-6 кВ, реклоузер РВВ-6 кВ ОАО «Хотьковский автомост» |
ТОЛ-НТЗ Кл. т. 0,5 Ктт 100/5 Рег. № 69606-17 |
ЗНОЛ(П)-НТЗ Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 6960417 |
ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1 Рег. № 64450-16 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
256 |
ВЛ-6 кВ ф.13-03 ПС 35 кВ Кызыл-Ярово, отпайка ВЛ-6 кВ от оп.9 ПКУ-6 кВ |
ТОЛ-НТЗ Кл. т. 0,5S Ктт 100/5 Рег. № 69606-17 |
ЗНОЛ(П)-НТЗ Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 6960417 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1 Рег. № 36697-17 |
СБДС, УСВ-2 Рег. № 82570-21 сервер ИВК, СБДу, УСВ-2 Рег. № 82570-21 |
|
257 |
ТП-6142 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 100/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
258 |
ТП-6376 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 100/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1 Рег. № 46634-11 | |
|
259 |
ТП-6140 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 150/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
260 |
ТП-6717 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 50/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
261 |
ТП-КФХ Лаклы 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 100/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1 Рег. № 50460-12 | |
|
262 |
ВЛ-6 кВ оп.107 ф.53-04 от ПС 35 кВ Михайловка ПКУ-6 кВ |
ТОЛ-НТЗ Кл. т. 0,5S Ктт 100/5 Рег. № 69606-17 |
ЗНОЛ(П)-НТЗ Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 69604 17 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1 Рег. № 36697-17 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
263 |
ТП-6627 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 100/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
СБДс, УСВ-2 Рег. № 82570-21 сервер ИВК, СБДу, УСВ-2 Рег. № 82570-21 |
|
264 |
ТП-6668 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТШП Кл. т. 0,5 Ктт 200/5 Рег. № 47957-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
265 |
ТП-6504 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 100/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
266 |
ТП-6274 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТШП Кл. т. 0,5 Ктт 300/5 Рег. № 47957-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
267 |
ТП-6047 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 150/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
268 |
ТП УКЗ № 18 Субханкулово 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
- |
- |
СЭБ-1ТМ.02Д.02 Кл. т. 1 Рег. № 39617-09 | |
|
269 |
РУ-0,4 кВ СКЗ № 178, КЛ-0,4 кВ |
- |
- |
СЭБ-1ТМ.02Д.02 Кл. т. 1 Рег. № 39617-09 | |
|
270 |
ТП-6155 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ |
ТОП Кл. т. 0,5 Ктт 400/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1 Рег. № 46634-11 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
271 |
СП 6574 6 кВ, РУ-6 кВ, ввод 6 кВ |
ТОЛ-СЭЩ-10 Кл. т. 0,5S Ктт 400/5 Рег. № 32139-11 |
НОЛ-СЭЩ Кл. т. 0,5 Ктн 6000/100 Рег. № 54370 13 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1 Рег. № 36697-08 |
СБДс, УСВ-2 Рег. № 82570-21 сервер ИВК, сБДУ, УсВ-2 Рег. № 82570-21 |
|
272 |
ТП-6319 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ |
ТОП Кл. т. 0,5 Ктт 150/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
273 |
ТП-6293 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ |
ТОП Кл. т. 0,5 Ктт 400/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
274 |
ТП-6475 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ |
ТОП Кл. т. 0,5 Ктт 200/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1 Рег. № 46634-11 | |
|
275 |
ТП-6493 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ |
ТОП Кл. т. 0,5 Ктт 300/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
276 |
ТП-6499 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ |
ТОП Кл. т. 0,5 Ктт 150/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
277 |
ТП-3548 10 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 100/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1 Рег. № 46634-11 | |
|
278 |
КТП-412 10 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-М-0,66 Кл. т. 0,5 Ктт 50/5 Рег. № 71205-18 |
- |
ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1 Рег. № 64450-16 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
279 |
ТП-785 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
Т-0,66 Кл. т. 0,5 Ктт 150/5 Рег. № 29482-07 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
СБДу, УСВ-2 Рег. № 82570-21 сервер ИВК |
|
280 |
ВРУ-0,4 кВ БС-709 ПАО МТС, ввод 0,4 кВ |
ТОП Кл. т. 0,5 Ктт 50/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
281 |
ВРУ-0,4 кВ ИГ УФИЦ РАН, КЛ-0,4 кВ |
ТОП Кл. т. 0,5 Ктт 50/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
282 |
ТП-Связь 6 кВ, РУ-0,4 кВ, КЛ-0,4 кВ |
- |
- |
ПСЧ-4ТМ.05МК.24 Кл. т. 1/2 Рег. № 50460-12 | |
|
283 |
ТП-4359 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 100/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
284 |
КТП-4356 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 100/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
285 |
ТП-4370 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТШП Кл. т. 0,5 Ктт 400/5 Рег. № 47957-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
286 |
ТП-4837 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТТИ Кл. т. 0,5 Ктт 200/5 Рег. № 28139-12 |
- |
ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1 Рег. № 46634-11 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
287 |
КТП-4556 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-М-0,66 Кл. т. 0,5 Ктт 400/5 Рег. № 71205-18 |
- |
CE 303 S31 543 JAVZ Кл. т. 0,5S/0,5 Рег. № 33446-08 | |
|
288 |
ТП База отдыха 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТШП Кл. т. 0,5 Ктт 200/5 Рег. № 47957-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
289 |
ТП-1419 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 150/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
290 |
ТП-4554 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТШП Кл. т. 0,5 Ктт 200/5 Рег. № 47957-11 |
- |
ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1 Рег. № 46634-11 |
СБДу, УСВ-2 Рег. № 82570-21 |
|
ТШП Кл. т. 0,5 Ктт 200/5 Рег. № 47957-11 |
сервер ИВК | ||||
|
291 |
ТП-4374 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
Т-0,66 Кл. т. 0,5 Ктт 200/5 Рег. № 22656-07 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
Т-0,66 Кл. т. 0,5 Ктт 200/5 Рег. № 22656-07 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
292 |
КТП-4823 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 100/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
СБДу, УСВ-2 Рег. № 82570-21 сервер ИВК |
|
293 |
ТП-4117 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
Т-0,66 Кл. т. 0,5S Ктт 400/5 Рег. № 29482-07 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
294 |
ТП-4119 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 150/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
295 |
КТП-4852 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 300/5 Рег. № 57218-14 |
- |
ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1 Рег. № 46634-11 | |
|
296 |
КТП-4833 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-М-0,66 Кл. т. 0,5 Ктт 400/5 Рег. № 71205-18 |
- |
ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1 Рег. № 46634-11 | |
|
297 |
ТП-4877 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 150/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1 Рег. № 46634-11 | |
|
298 |
ТП-3946 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТШП Кл. т. 0,5 Ктт 200/5 Рег. № 47957-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
299 |
ТП-01443 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 100/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
СБДу, УСВ-2 Рег. № 82570-21 сервер ИВК |
|
300 |
ТП-01473 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
- |
- |
CE 303 R33 745 JAZ Кл. т. 1/1 Рег. № 33446-08 | |
|
301 |
КТП-3782 6 кВ, РУ-0,4 кВ, ввод 1 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 150/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
302 |
КТП-3782 6 кВ, РУ-0,4 кВ, ввод 2 0,4 кВ Т |
Т-0,66 Кл. т. 0,5 Ктт 200/5 Рег. № 29482-07 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
303 |
ТП-160 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 150/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
304 |
ТП-01444 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТШП Кл. т. 0,5 Ктт 200/5 Рег. № 47957-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
305 |
РВНО-10 кВ, отпайка от оп.20 ВЛ-10 кВ ф. 8 от ПС 110 кВ Минзитарово |
ТОЛ-НТЗ Кл. т. 0,5 Ктт 150/5 Рег. № 69606-17 |
ЗНОЛ(П)-НТЗ Кл. т. 0,5 Ктн 10000:^3/100:^3 Рег. № 69604 17 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1 Рег. № 36697-08 | |
|
306 |
ТП-3112 10 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП Кл. т. 0,5 Ктт 100/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
307 |
ОМП-4 6 кВ, РУ-0,22 кВ, ввод 0,22 кВ Т |
- |
- |
СЭБ-1ТМ.02Д.02 Кл. т. 1 Рег. № 39617-09 |
СБДу, УСВ-2 Рег. № 82570-21 сервер ИВК |
|
308 |
ТП-1377 6 кВ, РУ-0,4 кВ, КЛ-0,4 кВ, в сторону базовой станции |
- |
- |
ПСЧ-4ТМ.05МК.24 Кл. т. 1/2 Рег. № 50460-12 | |
|
309 |
ТП-4890 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТТН-Ш Кл. т. 0,5 Ктт 75/5 Рег. № 58465-14 |
- |
CE 303 S31 543 JAVZ Кл. т. 0,5S/0,5 Рег. № 33446-08 | |
|
310 |
РЩ-0,4 кВ БС 04-1406 ПАО МТС, КЛ-0,4 кВ |
- |
- |
СЭБ-1ТМ.02Д.02 Кл. т. 1 Рег. № 39617-09 | |
|
311 |
КТП № 1 СНТ Весна 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТШП-М-0,66 Кл. т. 0,5 Ктт 200/5 Рег. № 71205-18 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
312 |
КТП № 2 СНТ Весна 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТШП-М-0,66 Кл. т. 0,5 Ктт 400/5 Рег. № 71205-18 |
- |
СЭТ-4ТМ.03М.09 Кл. т. 0,5S/1 Рег. № 36697-08 | |
|
313 |
КТП № 3 СНТ Весна 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТШП-М-0,66 Кл. т. 0,5 Ктт 200/5 Рег. № 71205-18 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
314 |
КТП СНТ Рябинушка 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТТН-Ш Кл. т. 0,5 Ктт 400/5 Рег. № 41260-09 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
315 |
КТП СНТ Эталон 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТТИ Кл. т. 0,5 Ктт 300/5 Рег. № 28139-12 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
СБДУ, УСВ-2 Рег. № 82570-21 сервер ИВК |
|
316 |
ТП-160 10 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТШП Кл. т. 0,5 Ктт 200/5 Рег. № 47957-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
317 |
КТП-7432 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 50/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
318 |
КТП-7419 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 50/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
319 |
ВЛ-6 кВ ф.4917 от ПС 35 кВ КНС-4, отпайка ВЛ-6 кВ от оп.41 в сторону ТП-8632, реклоузер |
ТОЛ Кл. т. 0,5S Ктт 50/5 Рег. № 47959-16 |
НОЛ Кл. т. 0,5 Ктн 6000/100 Рег. № 66629 17 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1 Рег. № 36697-17 |
СБДя, УСВ-2 Рег. № 82570-21 сервер ИВК, СБДУ, УСВ-2 Рег. № 82570-21 |
|
320 |
КТП БС 02-138 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 40/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
321 |
КТП № 1 6 кВ, РУ-0,4 кВ, КЛ-0,4 кВ, в сторону блок-контейнера базовой станции сотовой связи |
- |
- |
ПСЧ-4ТМ.05МК.20.01 Кл. т. 1/2 Рег. № 64450-16 | |
|
322 |
ВЛБ-6 кВ д. Уршады, отпайка ВЛ-6 кВ ф. 01 от ПС 35 кВ Биаваш |
ТОЛ-СВЭЛ Кл. т. 0,5S Ктт 150/5 Рег. № 42663-09 |
НОЛ(П)-СВЭЛ Кл. т. 0,5 Ктн 6000/100 Рег. № 7010717 |
ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1 Рег. № 64450-16 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
323 |
СКЗ-0,4 кВ ОАО Газ-Сервис, КЛ-0,4 кВ |
- |
- |
СЭБ-1ТМ.02Д.02 Кл. т. 1 Рег. № 39617-09 |
СБДя, УСВ-2 Рег. № 82570-21 сервер ИВК, СБДу, УСВ-2 Рег. № 82570-21 |
|
324 |
СКЗ-0,23 кВ ОАО Газ-Сервис, КЛ-0,23 кВ |
- |
- |
СЭБ-1ТМ.02Д.02 Кл. т. 1 Рег. № 39617-09 | |
|
325 |
КРУН-СВЛ № 4 6 кВ, отпайка ВЛ-6 кВ ф. 9522 от ПC 110 кВ Кайпан |
ТОЛ 10-I Кл. т. 0,5 Ктт 30/5 Рег. № 15128-03 |
ЗНОЛП Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 2354402 |
ПСЧ-4ТМ.05М Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
326 |
КТП 6 кВ МУП Краснохолмские тепловые сети, РУ-0,4 кВ, ввод 0,4 кВ 1Т |
ТТН-Ш Кл. т. 0,5 Ктт 100/5 Рег. № 58465-14 |
- |
ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1 Рег. № 46634-11 | |
|
327 |
КТП 6 кВ МУП Краснохолмские тепловые сети, РУ-0,4 кВ, ввод 0,4 кВ 2Т |
ТТН-Ш Кл. т. 0,5 Ктт 100/5 Рег. № 58465-14 |
- |
ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1 Рег. № 46634-11 | |
|
328 |
КТП-БС МТС Кунгак 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
- |
- |
ПСЧ-4ТМ.05МК.20.01 Кл. т. 1/2 Рег. № 64450-16 | |
|
329 |
РУ 0,4 кВ станции сотовой связи ОАО Вымпел-Коммуникации, КЛ-0,4 кВ |
ТОП-0,66 Кл. т. 0,5 Ктт 40/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
330 |
РУ-0,4 кВ ТВ ретранслятор, КЛ-0,4 кВ |
- |
- |
СЭБ-1ТМ.02Д.02 Кл. т. 1 Рег. № 39617-09 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
331 |
ВЛ 6 кВ ф.5701 от ПС 35 кВ КНС-4, отпайка ВЛ-6 кВ Л-8638, оп.2, реклоузер Л-8638 |
ТОЛ Кл. т. 0,5S Ктт 100/5 Рег. № 47959-16 |
НОЛ Кл. т. 0,5 Ктн 6000/100 Рег. № 66629 17 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1 Рег. № 36697-17 |
СБДя, УСВ-2 Рег. № 82570-21 сервер ИВК, СБДУ, УСВ-2 Рег. № 82570-21 |
|
332 |
КТП № 1 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТТН-Ш Кл. т. 0,5 Ктт 50/5 Рег. № 58465-14 |
- |
ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1 Рег. № 46634-11 | |
|
333 |
КТПН-25 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
Т-0,66 У3 Кл. т. 0,5 Ктт 50/5 Рег. № 71031-18 |
- |
ТЕ2000.05.00.00 Кл. т. 0,5S/1 Рег. № 83048-21 | |
|
334 |
КТП-188 6 кВ, РЩ-0,4 кВ, КЛ-0,4 кВ |
ТОП Кл. т. 0,5 Ктт 50/5 Рег. № 47959-11 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
335 |
КРУН-СВЛ № 15 6 кВ, отпайка ВЛ-6 кВ ф. 6223 от ПС 110 кВ Тюльди |
ТОЛ 10-I Кл. т. 0,5 Ктт 30/5 Рег. № 15128-03 |
ЗНОЛП Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 2354402 |
ПСЧ-4ТМ.05М Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
336 |
КТП-7482 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
Т-0,66 Кл. т. 0,5 Ктт 50/5 Рег. № 52667-13 |
- |
ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1 Рег. № 46634-11 | |
|
337 |
КРУН-СВЛ № 13 6 кВ, отпайка ВЛ-6 кВ ф. 6313 от ПC 110 кВ Красный Холм |
ТОЛ 10-I Кл. т. 0,5 Ктт 30/5 Рег. № 15128-03 |
ЗНОЛП Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 2354402 |
ПСЧ-4ТМ.05М Кл. т. 0,5S/1 Рег. № 36355-07 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
338 |
КТП-8060 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 75/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 |
СБДЯ, УСВ-2 Рег. № 82570-21 сервер ИВК, СБДу, УСВ-2 Рег. № 82570-21 |
|
339 |
КТП 6 кВ д. Хмелевка, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 50/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
340 |
РВНО-6 кВ, отпайка ВЛ-6 кВ ф. 7 от ПС 35 кВ Хмелевка |
ТПЛ-10с Кл. т. 0,5 Ктт 75/5 Рег. № 29390-10 |
НТМИ-6-66 Кл. т. 0,5 Ктн 6000/100 Рег. № 2611-70 |
ПСЧ-4ТМ.05М Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
341 |
КТП-8708 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т |
ТОП-0,66 Кл. т. 0,5 Ктт 100/5 Рег. № 15174-06 |
- |
ПСЧ-4ТМ.05М.04 Кл. т. 0,5S/1 Рег. № 36355-07 | |
|
342 |
ПС 35 кВ Байсар, РУ-6 кВ, 1 с.ш. 6 кВ, яч.5, ВЛ-6 кВ ф.5 |
ТОЛ-СВЭЛ Кл. т. 0,5S Ктт 75/5 Рег. № 70106-17 |
НАМИТ-10 Кл. т. 0,5 Ктн 6000/100 Рег. № 1668707 |
ТЕ2000.01.00.00 Кл. т. 0,5S/1 Рег. № 83048-21 |
Примечания
1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что собственник АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических
характеристик.
-
2 Допускается замена УССВ на аналогичные утвержденных типов.
-
3 Замена средств измерений оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.
Таблица 3 - Основные метрологические характеристики ИК . АИИС КУЭ
|
Номер ИК |
Вид электрической энергии |
Границы основной погрешности ±6 (%) |
Границы погрешности в рабочих условиях, ±6 (%) |
|
1, 26, 35, 163, 246, 300 |
Активная |
1,0 |
5,0 |
|
Реактивная |
1,0 |
5,7 | |
|
2-7, 10-14, 16-22, 24, 28-34, 36-39, 41-47, 50-54, 56-57, 59, 63, 66-68, 70-72, 74-75, 78-102, 104-105, 110-118, 120-123, 126, 128-130, 134, 136-138, 140, 142-145, 151, | |||
|
155, 158-161, 165-173, 176-177, 179, 189-192, 197-198, 201-202, 205-206, 208, 210, 212-215, |
Активная Реактивная |
1,0 2,4 |
|
|
219-221, 223-226, 228-229, 233, 237, 240, 244-245, 247, 250-253, 257-261, 263-267, 270, 272-281, 283-286, 288-292, 294-299, 301-304, 306, 311-318, 320, 326-327, 329, | |||
|
332-334, 336, 338-339, 341 | |||
|
8, 23, 25, 58, 61-62, 64, 69, 73, 76, 124, 135, 150, 153-154, 156, 162, 164, 174, 178, 185, 194, 196, 200, 216, 227, 234, 239, 242-243, |
Активная |
1,0 |
5,0 |
|
249, 268-269, 307, 310, 323-324, 330 | |||
|
9, 287, 309 |
Активная |
1,0 |
4,1 |
|
Реактивная |
2,2 |
5,5 | |
|
Активная |
1,0 2,4 |
3,9 6,8 | |
|
15, 27, 55, 127, 195, 199, 230, 236, 293 |
Реактивная | ||
|
40, 77, 103, 119, 183, 209, 222, 232, 256, 262, |
Активная |
1,2 |
4,0 |
|
271, 319, 322, 331, 342 |
Реактивная |
2,8 |
6,9 |
|
48-49, 132, 146-147, 203-204, 211, 217, 231, |
Активная |
1,1 |
4,1 |
|
255, 305, 325, 335, 337, 340 |
Реактивная |
2,8 |
7,1 |
|
60, 65, 106-109, 125, 131, 139, 148-149, 152, 157, 175, 180-182, 184, 186-188, 193, 207, 218, |
Активная |
1,0 |
5,0 |
|
235, 238, 241, 248, 254, 282, 308, 321, 328 |
Реактивная |
2,0 |
11,1 |
|
133 |
Активная |
0,9 |
2,7 |
|
Реактивная |
2,3 |
5,2 | |
|
141 |
Активная |
0,6 |
3,1 |
|
Реактивная |
1,0 |
5,7 | |
|
Пределы абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной шкалы |
±5 | ||
|
координированного времени Российской Федерации UTC (SU), с | |||
|
Примечания | |||
| |||
|
соответствующие вероятности Р = 0,95 | |||
|
3 Границы погрешности результатов измерений приведены: | |||
|
- при cos ф=0,9, токе ТТ, равном 100 % от 1ном для нормальных условий; | |||
|
- при cos ф=0,8, токе ТТ, равном 2 % от |
1ном для ИК, в |
состав которых |
входят ТТ класса |
|
точности 0,2S и 0,5S для рабочих условий; | |||
|
- при cos ф=0,8, токе ТТ, равном 5 % от 1ном для ИК, в состав которых входят ТТ класса | |||
|
точности 0,2 и 0,5 для рабочих условий, | |||
|
при температуре окружающего воздуха в местах расположения счетчиков от |
-40 °С до +60 °С. | ||
|
Для ИК, в состав которых входит счетчик прямого включения, значения силы тока | |||
|
рассчитываются от 1б. | |||
Таблица 4 - Основные технические характеристики ИК АИИС КУЭ
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов |
342 |
|
Нормальные условия: - параметры сети: | |
|
- напряжение, % от ином |
98 до 102 |
|
- ток, % от 1ном |
100 до 120 |
|
- частота, Гц |
от 49,85 до 50,15 |
|
- коэффициент мощности cos ф |
0,9 |
|
- температура окружающей среды, оС |
от +21 до +25 |
|
Условия эксплуатации: - параметры сети: | |
|
- напряжение, % от ином |
от 90 до 110 |
|
- ток, % от 1ном |
от 2(5) до 120 |
|
- частота, Гц |
от 49,5 до 50,5 |
|
- коэффициент мощности cos ф |
от 0,5 инд до 0,8 емк |
|
- температура окружающей среды в месте расположения: | |
|
- ТТ и ТН, оС |
от -45 до +40 |
|
- счетчиков, оС |
от -40 до +55 |
|
- УССВ, оС |
от +10 до +35 |
|
- серверов, оС |
от +10 до +35 |
|
Надежность применяемых в АИИС КУЭ компонентов: Счетчики: | |
|
- среднее время наработки на отказ, ч, не менее |
140000 |
|
УССВ: | |
|
- среднее время наработки на отказ, ч, не менее |
35000 |
|
Серверы: | |
|
- среднее время наработки на отказ, ч, не менее |
100000 |
|
Глубина хранения информации: Счетчики: | |
|
- тридцатиминутный профиль нагрузки, сут, не менее |
60 |
|
- при отключении питания, год, не менее |
5 |
|
Серверы: - хранение результатов измерений и информации состояний | |
|
средств измерений, год, не менее |
3,5 |
Надежность системных решений:
-
- защита от кратковременных сбоев питания сервера БД с помощью источника бесперебойного питания;
-
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.
В журналах событий фиксируются факты:
-
- журнал событий счетчика:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени в счетчике;
-
- журнал событий серверов:
-
- изменения значений результатов измерений;
-
- изменения коэффициентов трансформации измерительных ТТ и ТН;
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени в счетчике и сервере. Защищённость применяемых компонентов:
-
- механическая защита от несанкционированного доступа и пломбирование:
-
- счетчика;
-
- промежуточных клеммников вторичных цепей напряжения;
-
- испытательной коробки;
-
- сервера БД;
-
- защита на программном уровне информации при хранении, передаче, параметрировании:
-
- счетчика;
-
- серверов.
Возможность коррекции времени в:
-
- счетчиках (функция автоматизирована);
-
- серверах (функция автоматизирована). Возможность сбора информации:
-
- о состоянии средств измерений;
-
- о результатах измерений (функция автоматизирована). Цикличность:
-
- измерений 30 мин (функция автоматизирована);
-
- сбора результатов измерений - не реже 1 раза в сутки (функция автоматизирована).
Знак утверждения типа
наносится на титульные листы паспорта-формуляра на АИИС КУЭ типографским способом.
Комплектность средства измерений
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 - Комплектность АИИС КУЭ
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
1 |
2 |
3 |
|
Трансформаторы тока |
ТЛК10 |
2 |
|
Трансформаторы тока |
ТЛМ-10 |
2 |
|
Трансформаторы тока |
ТЛО-10 |
6 |
|
Трансформаторы тока |
ТОЛ 10-I |
6 |
|
Трансформаторы тока опорные |
ТОЛ |
6 |
|
Трансформаторы тока |
ТОЛ-НТЗ |
21 |
|
Трансформаторы тока |
ТОЛ-СВЭЛ |
6 |
|
Трансформаторы тока |
ТОЛ-СТ |
2 |
|
Трансформаторы тока |
ТОЛ-СЭЩ-10 |
3 |
|
Трансформаторы тока |
ТПЛ-10с |
2 |
|
Трансформаторы тока проходные с литой изоляцией |
ТПЛ-10У3 |
4 |
Продолжение таблицы 5
|
1 |
2 |
3 |
|
Трансформаторы тока |
ТПЛМ-10 |
4 |
|
Трансформаторы тока |
ТПЛ^ЭЩ-10 |
2 |
|
Трансформаторы тока |
Т-0,66 |
26 |
|
Трансформаторы тока |
Т-0,66 У3 |
21 |
|
Трансформаторы тока |
Т-0,66У3 |
9 |
|
Трансформаторы тока опорные |
ТОП |
240 |
|
Трансформаторы тока опорные |
ТОП-0,66 |
177 |
|
Трансформаторы тока |
ТОП-М-0,66 |
27 |
|
Трансформаторы тока измерительные |
ТТЕ-А |
3 |
|
Трансформаторы тока измерительные на номинальное напряжение 0,66 кВ |
ТТИ |
18 |
|
Трансформаторы тока |
ТТН |
13 |
|
Трансформаторы тока |
ТТН-Ш |
26 |
|
Трансформаторы тока |
ТТЭ |
3 |
|
Трансформаторы тока шинные |
ТШП |
109 |
|
Трансформаторы тока шинные |
ТШП-0,66 |
15 |
|
Трансформаторы тока |
ТШП-М-0,66 |
9 |
|
Трансформаторы напряжения |
ЗНОЛ.06 |
6 |
|
Трансформаторы напряжения заземляемые |
ЗНОЛ |
3 |
|
Трансформаторы напряжения |
ЗНОЛП |
9 |
|
Трансформаторы напряжения |
ЗНОЛ(П)-НТЗ |
30 |
|
Трансформаторы напряжения заземляемые |
ЗНОЛП-ЭК |
3 |
|
Трансформаторы напряжения |
НАМИТ-10 |
3 |
|
Трансформаторы напряжения незаземляемые |
НОЛ |
6 |
|
Трансформаторы напряжения |
НОЛ(П)-СВЭЛ |
2 |
|
Трансформаторы напряжения |
НОЛ-СЭЩ |
3 |
|
Трансформаторы напряжения |
НОМ-6 |
6 |
|
Трансформаторы напряжения |
НТМИ-6-66 |
4 |
|
Счетчики активной и реактивной электрической энергии трехфазные |
CE 303 R33 745 JAZ |
1 |
|
Счетчики активной и реактивной электрической энергии трехфазные |
CE 303 S31 543 JAVZ |
2 |
|
Счетчики активной и реактивной электрической энергии трехфазные |
CE 303 S31 543 JAVZ(12) |
1 |
|
Счетчики активной и реактивной электрической энергии трехфазные |
CE 303 S31 746 JGVZ(12) GS01 |
1 |
Продолжение таблицы 5
|
1 |
2 |
3 |
|
Счетчики электрической энергии статические |
Меркурий 204 ARTM-02 DPOB.G |
1 |
|
Счетчики электрической энергии трехфазные статические |
Меркурий 230 ART-00 PQRSIGDN |
1 |
|
Счетчики электрической энергии трехфазные статические |
Меркурий 230 ART-03 PQRSIDN |
2 |
|
Счетчики электрической энергии статические трехфазные |
Меркурий 234 ARTM-01 PB.G |
1 |
|
Счетчики электрической энергии статические трехфазные |
Меркурий 234 ARTM-02 PB.R |
2 |
|
Счетчики электрической энергии многофункциональные |
ПСЧ-3ТМ.05М |
10 |
|
Счетчики электрической энергии многофункциональные |
ПСЧ-3ТМ.05М.03 |
1 |
|
Счетчики электрической энергии многофункциональные |
ПСЧ-3ТМ.05М.04 |
1 |
|
Счетчики электрической энергии многофункциональные |
ПСЧ-4ТМ.05М |
7 |
|
Счетчики электрической энергии многофункциональные |
ПСЧ-4ТМ.05М.01 |
1 |
|
Счетчики электрической энергии многофункциональные |
ПСЧ-4ТМ.05М.04 |
176 |
|
Счетчики электрической энергии многофункциональные |
ПСЧ-4ТМ.05МК.00 |
6 |
|
Счетчики электрической энергии многофункциональные |
ПСЧ-4ТМ.05МК.04 |
39 |
|
Счетчики электрической энергии многофункциональные |
ПСЧ-4ТМ.05МК.04.01 |
2 |
|
Счетчики электрической энергии многофункциональные |
ПСЧ-4ТМ.05МК.16 |
2 |
|
Счетчики электрической энергии многофункциональные |
ПСЧ-4ТМ.05МК.16.01 |
1 |
|
Счетчики электрической энергии многофункциональные |
ПСЧ-4ТМ.05МК.20 |
7 |
|
Счетчики электрической энергии многофункциональные |
ПСЧ-4ТМ.05МК.20.01 |
3 |
|
Счетчики электрической энергии многофункциональные |
ПСЧ-4ТМ.05МК.24 |
7 |
|
Счетчики активной энергии многофункциональные |
СЭБ-1ТМ.02Д.02 |
37 |
|
Счетчики электрической энергии многофункциональные |
СЭБ-1ТМ.03Т.02 |
1 |
|
Счетчики электрической энергии многофункциональные |
СЭБ-1ТМ.04Т.00.00.00 |
4 |
|
Счетчики электрической энергии многофункциональные |
СЭТ-4ТМ.03М |
1 |
|
Счетчики электрической энергии многофункциональные |
СЭТ-4ТМ.03М.01 |
14 |
|
Счетчики электрической энергии многофункциональные |
СЭТ-4ТМ.03М.09 |
2 |
|
Счетчики электрической энергии многофункциональные |
ТЕ2000.01.00.00 |
4 |
|
Счетчики электрической энергии многофункциональные |
ТЕ2000.05.00.00 |
4 |
|
Устройства синхронизации времени |
УСВ-2 |
8 |
|
Сервер баз данных ЦОД Башнефть-Уфанефтехим |
Сервер ИВК |
1 |
Продолжение таблицы 5
|
1 |
2 |
3 |
|
Серверы баз данных |
СБДа |
1 |
|
СБДах |
1 | |
|
СБДд |
1 | |
|
СБДи |
1 | |
|
СБДп |
1 | |
|
СБДс |
1 | |
|
СБДу |
1 | |
|
СБДя |
1 | |
|
Программное обеспечение |
«Пирамида 2000» |
1 |
|
Паспорт-формуляр |
БДН.411711.1-25 ПФ |
1 |
приведены в документе «ГСИ. Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ПАО АНК «Башнефть» (БНД малые точки поставки), аттестованном ООО «Спецэнергопроект», г. Москва, уникальный номер записи в реестре аккредитованных лиц RA.RU.312236.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
ПравообладательПубличное акционерное общество «Акционерная нефтяная Компания «Башнефть» (ПАО АНК «Башнефть»)
ИНН 0274051582
Юридический адрес: 450052, Республика Башкортостан, г.о. город Уфа, г. Уфа, ул. Карла Маркса, д. 30/1
Телефон: +7 (347) 261-61-61
Факс: +7 (347) 261-62-62
E-mail: info_bn@bn.rosneft.ru
Изготовитель
Общество с ограниченной ответственностью «Башнефть-Добыча» (ООО «Башнефть-Добыча»)
ИНН 0277106840
Адрес: 450052, Республика Башкортостан, г.о. город Уфа, г. Уфа, ул. Карла Маркса, д. 30/1
Телефон: +7 (347) 262-26-07
Факс: +7 (347) 262-21-39
E-mail: post@bashneft.ru
Испытательный центрОбщество с ограниченной ответственностью «Проектный институт комплексной автоматизации»
(ООО «ПИКА»)
ИНН 3328009874
Адрес: 600016, Владимирская обл., г. Владимир, ул. Большая Нижегородская, д. 81, каб. 307
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314709
УТВЕРЖДЕНО
приказом Федерального агентства по техническому регулированию
и метрологии
18 сентябр; лг 1991
от «____»________ 2025 Г. №____Лист № 1 Регистрационный № 96436-25 Всего листов 18
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Штангенрейсмасы SHANНазначение средства измерений
Штангенрейсмасы SHAN (далее по тексту - штангенрейсмасы) предназначены для измерений линейных размеров, а также для проведения разметочных работ.
Описание средства измерений
Принцип действия основан на измерении линейных размеров в момент соприкосновения измерительной поверхности ножки штангенрейсмаса с измеряемой поверхностью детали:
-
- методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенрейсмаса;
-
- методом непосредственной оценки по делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку штангенрейсмаса;
-
- методом преобразования линейного перемещения рамки штангенциркуля в электрический сигнал с последующим выводом показаний на жидкокристаллический экран цифрового отсчетного устройства. Отсчет размеров производится непосредственно считыванием показаний с жидкокристаллического дисплея цифрового отсчетного устройства, встроенного в рамку штангенрейсмаса.
Штангенрейсмасы изготавливаются следующих моделей:
-
- ШР - с отсчетом по нониусу (рисунок 1);
-
- ШРК - с отсчетом по круговой шкале модификаций I и II (рисунки 2, 3);
-
- ШРЦ - с цифровым отсчетным устройством модификаций I и II (рисунок 4-7).
Штангенрейсмасы модели ШР, с отсчетом по нониусу (рисунок 1) состоят из основания, штанги, закрепленной в основание, на которой нанесена миллиметровая шкала, рамки с нониусом и стопорным винтом, перемещающейся вдоль штанги, устройства микрометрической подачи, измерительной ножки.
Штангенрейсмасы модели ШРК, с отсчетом по круговой шкале модификации I (рисунок
-
2) состоят из основания, штанги, закрепленной в основание, на которой нанесена миллиметровая шкала, рамки с круговой шкалой и стопорным винтом, перемещающейся вдоль штанги, устройства микрометрической подачи, измерительной ножки. Круговая шкала имеет возможность совмещения стрелки с нулевым отсчетом шкалы с помощью ободка.
Штангенрейсмасы модели ШРК, с отсчетом по круговой шкале модификации II (рисунок
-
3) состоят из основания, двух колонн, закрепленных в основание, рамки с круговой шкалой и двойным механическим счетчиком, перемещающейся вдоль колонн, стопорного устройства, маховика, измерительной ножки. Круговая шкала имеет возможность совмещения стрелки с нулевым отсчетом шкалы с помощью ободка.
Штангенрейсмасы модели ШРЦ, модификации I с цифровым отсчетным устройством (рисунок 4) состоят из основания, штанги с миллиметровой шкалой, закрепленной в основание, устройства микрометрической подачи, измерительной ножки, рамки с цифровым отсчетным устройством, на передней панели которого установлены кнопки, с помощью которых осуществляется ряд специальных функций (например, включение/выключение цифрового отсчетного устройства (ON/OFF), выбора единиц измерений дюймы или миллиметры (in/mm), обнуление результата измерений (ZERO), выбор абсолютных или относительных измерений (ABS), и др.).
Штангенрейсмасы модели ШРЦ, модификации II с цифровым отсчетным устройством (рисунок 5) состоят из основания, двух колонн закрепленных в основание, измерительной ножки, рамки с цифровым отсчетным устройством, на передней панели которого установлены кнопки, с помощью которых осуществляется ряд специальных функций (например, включение/выключение цифрового отсчетного устройства (ON/OFF), выбора единиц измерений дюймы или миллиметры (in/mm), обнуление результата измерений (ZERO), выбор абсолютных или относительных измерений (ABS), и др.).
Штангенрейсмасы с цифровым отсчетным устройством с индексом IP67 имеют степень защиты IP67 по ГОСТ 14254-2015 от проникновения пыли и влаги.
На штанге штангенрейсмаса модели ШРЦ, модификации I может отсутствовать нанесение измерительной шкалы, что не влияет на метрологические характеристики (рис. 6).
Начало отсчета штангенрейсмаса начинается с нулевой отметки или с отметки, соответствующей началу диапазона измерений.
Штангенрейсмасы изготавливаются в исполнениях 1 и 2, отличающихся между собой погрешностью измерений.
Цвет основания штангенрейсмасов могут отличаться от указанных на рисунках 1 - 7, что не влияет на метрологические характеристики штангенрейсмасов.
Цвет циферблата у штангенрейсмасов модели ШРК модификаций I и II не влияет на метрологические характеристики и может отличаться от указанного на рисунках 2 и 3.
Корпуса цифрового отсчетного устройства, количество и расположение кнопок управления цифровым отсчетным устройством представлены на рисунке 8.
Исполнение измерительных ножек штангенрейсмасов представлено на рисунке 9.
Исполнение оснований штангенрейсмасов представлено на рисунке 10.
К данному типу средств измерений относятся штангенрейсмасы торговой марки «SHAN». j (-у
Товарный знак наносится на паспорт штангенрейсмасов типографским методом,
на нерабочую лицевую или оборотную поверхности штанги или циферблат круговой шкалы, футляр краской или методом лазерной гравировки.
Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на нерабочую часть лицевой или оборотной поверхности штанги методом лазерной маркировки, краской или травлением. Общий вид и место нанесения заводского номера представлены на рисунках 1 - 4, 7.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид штангенрейсмасов указан на рисунках 1 - 7.
Пломбирование штангенрейсмасов от несанкционированного доступа не предусмотрено.
Все подвижные элементы штангенрейсмасов снабжены стопорными винтами.
Рисунок 1 - Общий вид штангенрейсмасов модели ШР, место нанесения заводского номера и товарного знака
Рисунок 2 - Общий вид штангенрейсмасов модели ШРК модификации I, место нанесения заводского номера и товарного знака
Рисунок 3 - Общий вид штангенрейсмасов модели ШРК модификации II, общий вид кругового отсчетного устройства, место нанесения заводского номера
Рисунок 4 - Общий вид штангенрейсмасов модели ТТТРЦ, модификации I, место нанесения заводского номера и товарного знака
Рисунок 5 - Общий вид штангенрейсмасов модели ТТТРЦ, модификации I
Рисунок 6 - Общий вид штангенрейсмасов модели ТТТРТЦ модификации I
Рисунок 7 - Общий вид штангенрейсмасов модели ШРЦ, модификации II, место нанесения товарного знака
Рисунок 8 - Варианты исполнения цифровых блоков штангенрейсмасов модели ШРЦ
Рисунок 9 - Варианты исполнения измерительных ножек штангенрейсмасов
Рисунок 10 - Варианты исполнения оснований штангенрейсмасов
Программное обеспечениеШтангенрейсмасов модели ШРЦ, записывается в энергонезависимую память микроконтроллера цифрового блока при выпуске из производства. Конструкция цифрового блока исключает возможность несанкционированного влияния на программное обеспечение средства измерения и измерительную информацию.
В соответствии с п. 4.5 рекомендаций по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Лист № 13 Всего листов 18 Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики штангенрейсмасов
|
Модель |
Диапазон измерений, мм |
Значение отсчета по нониусу/цена деления круговой шкалы отсчетного устройства/шаг дискретности цифрового отсчетного устройства, мм |
|
ШР |
от 0 до 200 от 0 до 250 от 0 до 300 от 0 до 400 от 40 до 400 от 0 до 500 от 50 до 500 от 0 до 600 от 60 до 600 от 0 до 630 от 60 до 630 от 0 до 1000 от 100 до 1000 от 0 до 1500 от 500 до 1500 от 0 до 1600 от 600 до 1600 от 0 до 2000 от 0 до 2500 от 1500 до 2500 |
0,02; 0,05; 0,10 |
|
ШРК модификация I, II |
от 0 до 200 от 0 до 250 от 0 до 300 от 0 до 400 от 0 до 450 от 0 до 500 от 50 до 500 от 0 до 600 от 60 до 600 от 0 до 630 от 60 до 630 от 0 до 1000 от 100 до 1000 |
0,01; 0,02; 0,05 |
|
ШРЦ модификация I |
от 0 до 150 от 0 до 200 от 0 до 250 от 0 до 300 от 0 до 400 от 0 до 450 от 0 до 500 от 0 до 600 от 0 до 630 от 0 до 1000 от 0 до 1500 |
0,01 |
П Продолжение таблицы 1
|
Модель |
Диапазон измерений, мм |
Значение отсчета по нониусу/цена деления круговой шкалы отсчетного устройства/шаг дискретности цифрового отсчетного устройства, мм |
|
ШРЦ модификация I |
от 0 до 1600 |
0,01 |
|
от 0 до 2000 | ||
|
от 0 до 2500 | ||
|
ШРЦ модификация II |
от 0 до 150 |
0,01 |
|
от 0 до 200 | ||
|
от 0 до 250 | ||
|
от 0 до 300 | ||
|
от 0 до 400 | ||
|
от 0 до 450 | ||
|
от 0 до 500 | ||
|
от 0 до 600 | ||
|
от 0 до 630 |
Таблица 2 - Пределы допускаемой абсолютной погрешности измерений штангенрейсмасов модели ШР
|
Измеряемая длина*, мм |
Пределы допускаемой абсолютной погрешности измерений штангенрейсмасов со значением отсчета по нониусу, мм | |||||
|
0, |
02 |
0, |
05 |
0,1 | ||
|
Исп.1 |
Исп.2 |
Исп. 1 |
Исп.2 |
Исп.1 |
Исп.2 | |
|
От 0 до 70 включ. |
±0,04 |
±0,06 |
±0,05 |
±0,10 |
±0,10 |
±0,20 |
|
Св. 70 » 150 » | ||||||
|
» 150 » 250 » | ||||||
|
» 250 » 400 » | ||||||
|
» 400 » 630 » |
±0,06 |
±0,08 | ||||
|
» 630 » 1000 » |
±0,08 |
±0,10 |
±0,10 |
±0,15 | ||
|
» 1000 » 1600 » |
±0,10 |
±0,14 |
±0,15 |
±0,20 |
±0,20 |
±0,30 |
|
» 1600 » 2500 » |
±0,14 |
±0,20 |
±0,25 |
±0,40 | ||
|
Примечание: * - За измеряемую длину принимают номинальное расстояние между измерительной поверхностью ножки и поверочной плитой | ||||||
Таблица 3 - Пределы допускаемой абсолютной погрешности измерений штангенрейсмасов модели ШРК
|
Измеряемая длина*, мм |
Пределы допускаемой абсолютной погрешности измерений штангенрейсмасов с ценой деления круговой шкалы отсчетного устройства, мм | |||
|
0,01; 0,02 |
0,05 | |||
|
Исп.1 |
Исп.2 |
Исп. 1 |
Исп.2 | |
|
От 0 до 70 включ. |
±0,02 |
±0,04 |
±0,05 |
±0,10 |
|
Св. 70 » 150 » |
±0,03 |
±0,06 | ||
|
» 150 » 250 » |
±0,04 | |||
|
» 250 » 400 » |
±0,06 |
±0,08 | ||
|
» 400 » 630 » |
±0,08 |
±0,10 |
±0,10 |
±0,15 |
|
» 630 » 1000 » |
±0,10 |
±0,12 | ||
|
Примечание: * - За измеряемую длину принимают номинальное расстояние между измерительной поверхностью ножки и поверочной плитой | ||||
Таблица 4 - Пределы допускаемой абсолютной погрешности измерений штангенрейсмасов модели ШРЦ________________________________________________________
|
Измеряемая длина*, мм |
Пределы допускаемой абсолютной погрешности измерений штангенрейсмасов с шагом дискретности цифрового отсчетного устройства, мм | |
|
0,01 | ||
|
Исп.1 |
Исп.2 | |
|
От 0 до 70 включ. |
±0,03 |
±0,05 |
|
Св. 70 » 150 » |
±0,06 | |
|
» 150 » 250 » | ||
|
» 250 » 400 » |
±0,04 |
±0,07 |
|
» 400 » 630 » |
±0,05 |
±0,09 |
|
» 630 » 1000 » |
±0,07 |
±0,12 |
|
» 1000 » 1600 » |
±0,10 |
±0,15 |
|
» 1600 » 2500 » |
±0,20 |
±0,25 |
|
Примечание: * - За измеряемую длину принимают номинальное расстояние между измерительной поверхностью ножки и поверочной плитой | ||
аблица 5 - Допуски параллельности и прямолинейности измерительной поверхности ножки
|
Наименование характеристики |
Значение |
|
Допуск параллельности измерительной поверхности ножки относительно | |
|
основания, мм: | |
|
- при цене деления круговой шкалы 0,01 и 0,02 мм и шаге дискретности 0,01 мм |
0,006 |
|
- при значении отсчета по нониусу 0,02 и 0,05 мм и цене деления круговой шкалы | |
|
0,05 мм |
0,012 |
|
- при значении отсчета по нониусу 0,1 мм |
0,015 |
|
Допуск прямолинейности измерительной поверхности ножки, мм |
0,005 |
Таблица 6 - Габаритные размеры и масса
|
Модель |
Диапазон измерений, мм |
Длина, мм, не более |
Ширина, мм, не более |
Высота, мм, не более |
Масса, кг, не более |
|
ШР |
от 0 до 200 |
185 |
70 |
360 |
2,0 |
|
от 0 до 250 |
215 |
100 |
430 |
2,5 | |
|
от 0 до 300 |
270 |
110 |
485 |
2,6 | |
|
от 0 до 400 |
320 |
130 |
650 |
4,5 | |
|
от 40 до 400 | |||||
|
от 0 до 500 |
710 |
4,8 | |||
|
от 50 до 500 | |||||
|
от 0 до 600 |
335 |
130 |
795 |
5,3 | |
|
от 60 до 600 | |||||
|
от 0 до 630 |
825 |
5,5 | |||
|
от 60 до 630 | |||||
|
от 0 до 1000 |
340 |
165 |
1260 |
14,0 | |
|
от 100 до 1000 | |||||
|
от 0 до 1500 |
425 |
215 |
1880 |
29,0 | |
|
от 500 до 1500 | |||||
|
от 0 до 1600 |
1980 |
30,0 | |||
|
от 600 до 1600 |
Продолжение таблицы 6
|
Модель |
Диапазон измерений, мм |
Длина, мм, не более |
Ширина, мм, не более |
Высота, мм, не более |
Масса, кг, не более |
|
ШР |
от 0 до 2000 |
470 |
260 |
2350 |
35,0 |
|
от 0 до 2500 |
550 |
350 |
2910 |
45,0 | |
|
от 1500 до 2500 | |||||
|
ШРК модификация I |
от 0 до 200 |
185 |
70 |
360 |
2,0 |
|
от 0 до 250 |
215 |
100 |
430 |
2,5 | |
|
от 0 до 300 |
270 |
110 |
485 |
2,6 | |
|
от 0 до 400 |
320 |
130 |
650 |
4,5 | |
|
от 0 до 450 |
710 |
4,8 | |||
|
от 0 до 500 | |||||
|
от 50 до 500 | |||||
|
от 0 до 600 |
795 |
5,3 | |||
|
от 60 до 600 | |||||
|
от 0 до 630 |
335 |
825 |
5,7 | ||
|
от 60 до 630 | |||||
|
от 0 до 1000 |
340 |
165 |
1260 |
14,0 | |
|
от 100 до 1000 | |||||
|
ШРК модификация II |
от 0 до 200 |
200 |
70 |
420 |
3,5 |
|
от 0 до 250 |
230 |
90 |
475 |
3,8 | |
|
от 0 до 300 |
285 |
95 |
485 |
4,2 | |
|
от 0 до 400 |
335 |
120 |
650 |
5,5 | |
|
от 0 до 450 |
700 |
7,0 | |||
|
от 0 до 500 |
810 |
8,5 | |||
|
от 50 до 500 | |||||
|
от 0 до 600 |
130 |
875 |
9,0 | ||
|
от 60 до 600 | |||||
|
от 0 до 630 |
345 |
900 |
9,5 | ||
|
от 60 до 630 | |||||
|
от 0 до 1000 |
350 |
160 |
1350 |
18,0 | |
|
от 100 до 1000 | |||||
|
ШРЦ модификация I |
от 0 до 150 |
185 |
70 |
360 |
2,0 |
|
от 0 до 200 | |||||
|
от 0 до 250 |
215 |
100 |
430 |
2,5 | |
|
от 0 до 300 |
270 |
110 |
485 |
2,6 | |
|
от 0 до 400 |
320 |
130 |
650 |
4,5 | |
|
от 0 до 500 |
710 |
4,8 | |||
|
от 0 до 600 |
335 |
130 |
795 |
5,3 | |
|
от 0 до 630 |
335 |
130 |
825 |
5,5 | |
|
от 0 до 1000 |
340 |
165 |
1260 |
14,0 | |
|
от 0 до 1500 |
425 |
215 |
1880 |
29,0 | |
|
от 0 до 1600 |
1980 |
30,0 | |||
|
от 0 до 2000 |
470 |
260 |
2350 |
35,0 | |
|
от 0 до 2500 |
550 |
350 |
2910 |
45,0 |
Продолжение таблицы 6
|
Модель |
Диапазон измерений, мм |
Длина, мм, не более |
Ширина, мм, не более |
Высота, мм, не более |
Масса, кг, не более |
|
ШРЦ модификация II |
от 0 до 150 |
175 |
160 |
330 |
2,8 |
|
от 0 до 200 |
380 |
3,0 | |||
|
от 0 до 250 |
210 |
95 |
460 |
3,5 | |
|
от 0 до 300 |
240 |
100 |
500 |
4,5 | |
|
от 0 до 400 |
260 |
110 |
670 |
6,5 | |
|
от 0 до 450 |
275 |
120 |
720 |
7,5 | |
|
от 0 до 500 |
280 |
125 |
750 |
8,0 | |
|
от 0 до 600 |
335 |
130 |
850 |
8,5 | |
|
от 0 до 630 |
860 |
Таблица 7 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
От +10 до +30 80 |
Таблица 8 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, условных измерений^ |
15000 |
|
1) - Под условным измерением понимают перемещение рамки по штанге до контакта измерительных поверхностей с объектом измерения. При этом перемещение рамки должно быть не менее верхнего предела измерения штангенрейсмаса. | |
наносится типографским способом на титульный лист паспорта.
Комплектность средства измеренийТаблица 9 - Комплектность средства измерения
|
Наименование |
Обозначение |
Комплектность |
|
Штангенрейсмас SHAN |
- |
1 шт. |
|
Источник питания^ |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
|( - только для штангенрейсмасов модели ШРЦ | ||
приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта штангенрейсмасов.
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 1П0-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
Стандарт предприятия Guilin Measuring & Cutting Tool Co., Ltd, КИТАЙ «Штангенрейсмасы SHAN».
ПравообладательGuilin Measuring & Cutting Tool Co., Ltd, КИТАЙ
Адрес: 541002, 40 Chongxin Road, Guilin, P.R. China
Тел: (86-773) 3814349, факс: (86-773) 3814270
E-mail: sales@sinoshan.com
Изготовитель
Guilin Measuring & Cutting Tool Co., Ltd, КИТАЙ
Адрес: 541002, 40 Chongxin Road, Guilin, P.R. China
Тел: (86-773) 3814349, факс: (86-773) 3814270
E-mail: sales@sinoshan.com
Испытательный центр
Общество с ограниченной ответственностью Региональный метрологический центр «Калиброн»
(ООО РМЦ «Калиброн»)
Адрес: 111524, г. Москва, ул. Электродная, д. 2, стр. 23 Телефон: +7 (495) 796-92-75
Web-сайт: https://calibronrmc.ru/
E-mail: info@calibronrmc.ru
Уникальный номер записи в реестре аккредитованных лиц RA.RU.314442
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
от «_ » сентябр_ 2025 г. № 199 8
Лист № 1 Регистрационный № 96437-25 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Аппаратура геодезическая спутниковая GEOBOX FORAНазначение средства измерений
Аппаратура геодезическая спутниковая GEOBOX FORA (далее - аппаратура) предназначена для определения приращений координат и измерений длин базисных линий.
Описание средства измерений
Принцип действия аппаратуры заключается в измерении времени прохождения сигнала одновременно от нескольких спутников глобальных навигационных спутниковых систем (далее - ГНСС) до приёмной антенны аппаратуры и вычислении значений расстояний до спутников, положение которых известно с большой точностью. Зная расстояние до спутников вычисляется положение аппаратуры в пространстве.
Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна и спутниковый геодезический приёмник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции. Аппаратура оснащена встроенным УКВ радио модемом. Для увеличения дальности приёма поправок возможно использование внешнего радио модема.
Для использования аппаратуры в качестве подвижной станции (ровера) базовая станция (база) должна:
-
- иметь метрологические характеристиками не хуже, чем приведённые в таблице 2 для данного режима измерений;
-
- принимать и отслеживать сигналы не менее чем с двух ГНСС ГЛОНАСС/GPS на двух частотах L1 и L2;
-
- отслеживать и записывать спутниковые сигналы по коду и фазе несущей;
-
- для режимов «Статика» и «Кинематика» база должна обеспечивать дискретность записи сырых данных не ниже чем на ровере. Поддерживаемые форматы записи: RINEX 3.х;
-
- для режимов измерений «Кинематика в реальном времени (RTK)», обеспечивать генерирование и передачу дифференциальных поправок в форматах RTCM 3.0, RTCM 3.2, RTCM 3.3 через сеть Интернет посредством встроенного или внешнего GSM-модема (или используя иные устройства, позволяющие осуществить выход базовой станции в Интернет);
-
- иметь возможность передачи данных на сервер APIS, выступая в качестве базы APIS;
-
- иметь возможность передачи данных посредством УКВ-связи через внутренний или внешний радио модем с применением одного из указанных протоколов: TRIMTALK, TRIMMARK III, TT450S, Transparent EOT.
Электропитание аппаратуры осуществляется от внешнего источника питания и/или встроенной аккумуляторной батареи.
На корпусе аппаратуры расположена кнопка включения питания и управления, на передней панели расположены индикаторы статуса работы.
Управление аппаратурой осуществляется с помощью полевого контроллера или через WEB-интерфейс. Принимаемая со спутников информация записывается во внутреннюю память приёмника или контроллера, или на внешний носитель информации.
Аппаратура модификаций GEOBOX FORA 20AR, GEOBOX FORA 20AR PRO, GEOBOX FORA 20AR DISTA, GEOBOX FORA SMART PRO принимает следующие типы спутниковых сигналов: ГЛОНАСС: G1, G2, G3; GPS: L1C/a, L1C, L2P(Y), L2C, L5; BDS: B1i, B2i, B3i, B1C, B2a, B2b; GALILEO: E1, E5a, E5b, E6; QZSS: L1, L2C, L5, L6; NAVIC(IRNSS): L5. Модификация GEOBOX FORA 20AR DISTA дополнительно принимает спутниковые сигналы PPP: B2B-PPP, E6-HAS.
Аппаратура модификации GEOBOX FORA 20H принимает следующие типы спутниковых сигналов: ГЛОНАСС: G1, G2, G3; GPS: L1C/a, L1C, L2P, L2C, L5; BDS: B1i, B2i, B3i, B10C, B2a, B2b, ACEBOC; GALILEO: E1BC, E5a, E5b, E6BC, ALTBOC; QZSS: L1CA, L2C, L5, L1C, LEX; NAVIC(IRNSS): L5.
Аппаратура модификации GEOBOX FORA 20SE принимает следующие типы спутниковых сигналов: ГЛОНАСС: G1, G2, G3; GPS: L1C/a, L1C, L1P, L2C, L2P, L5; BDS: B1i, B2i, B3i, B1C, B2a, B2b, ACEBOC; GALILEO: E1, E5a, E5b, E6, ALTBOC; QZSS: L1CA, L1C, L2C, L5, LEX.
Аппаратура модификации GEOBOX FORA LUX IMU принимает следующие типы спутниковых сигналов: ГЛОНАСС: G1, G2, G3; GPS: L1C/a, L1C, L2P(Y), L2C, L5; BDS: B1i, B2i, B3i, B1C, B2a, B2b, ACEBOC; GALILEO: E1, E5a, E5b, E6, ALTBOC; QZSS: L1CA, L1C, L2C, L5, LEX; NAVIC(IRNSS): L5.
Аппаратура поддерживает следующие режимы измерений: «Статика», «Кинематика», «Кинематика в реальном времени (RTK)». Аппаратура модификаций модификаций GEOBOX FORA 20AR, GEOBOX FORA 20AR, GEOBOX FORA 20AR PRO, GEOBOX FORA 20H, GEOBOX FORA 20SE, GEOBOX FORA SMART PRO, GEOBOX FORA LUX IMU дополнительно поддерживает режим измерений «Кинематика в реальном времени (RTK)» с учётом наклона аппаратуры. Аппаратура модификации GEOBOX FORA LUX IMU дополнительно поддерживает режим измерений «Кинематика в реальном времени (RTK)» с учётом измерений встроенной фотокамерой.
К средствам измерения данного типа относится аппаратура геодезическая спутниковая GEOBOX FORA модификаций GEOBOX FORA 20AR, GEOBOX FORA 20AR PRO, GEOBOX FORA 20AR DISTA, GEOBOX FORA 20H, GEOBOX FORA 20SE, GEOBOX FORA SMART PRO, GEOBOX FORA LUX IMU.
Заводской номер аппаратуры в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, указывается типографским способом на маркировочной наклейке, расположенной на нижней панели корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид аппаратуры представлен на рисунках 1-2.
FORA SOAR
а) б) в)
Рисунок 1 - Общий вид аппаратуры геодезической спутниковой GEOBOX FORA:
а) модификация GEOBOX FORA 20AR; б) модификация GEOBOX FORA 20AR PRO; в) модификация GEOBOX FORA 20AR DISTA;
а) б) в)
г)
Рисунок 2 - Общий вид аппаратуры геодезической спутниковой GEOBOX FORA: а) модификация GEOBOX FORA 20H; б) модификация GEOBOX FORA 20SE; в) модификация GEOBOX FORA SMART PRO; г) модификация GEOBOX FORA LUX IMU
Место нанесения заводского номера
а) б) в)
Место нанесения заводского номера
г)
Место нанесения
заводского номера
е)
ж) Рисунок 3 - Место нанесения заводского номера:
а) модификация GEOBOX FORA 20AR; б) модификация GEOBOX FORA 20AR PRO; в) модификация GEOBOX FORA 20AR DISTA; г) модификация GEOBOX FORA LUX IMU;
д) модификация GEOBOX FORA 20SE; е) модификация GEOBOX FORA SMART PRO; ж) модификация GEOBOX FORA 20H;
Пломбирование средств измерений от несанкционированного доступа не производится. В процессе эксплуатации аппаратура не предусматривает внешних механических регулировок.
Программное обеспечение
Аппаратура имеет встроенное метрологически значимое микропрограммное обеспечение (далее - МПО). С помощью указанного программного обеспечения осуществляется настройка и управление рабочим процессом, хранение и передача результатов измерений.
Контроллер аппаратуры имеет программное обеспечение (далее - ПО) «Surpad 4.2». С помощью указанного программного обеспечения осуществляется настройка и управление рабочим процессом, хранение, передача и обработка результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
МПО |
Surpad 4.2 |
|
Номер версии (идентификационный номер ПО)
|
не ниже G40V1_XXXX w2.0.250220_FirmwareG40P w2.1.250220_FirmwareG50 S9IIv2_XXXXXX m68g.1.569.2410.22710.24. w.2.609.2503.2583 M68-FMW3.1.558 2408 2201 |
не ниже 1.0-XXXXXX XX |
|
Алгоритм вычисления цифрового идентификатора |
- | |
|
* «X» принимает значения от 0 до 9 | ||
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений длины базиса, м |
от 0,07 до 30000 |
|
Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,67) в режимах: - «Статика», мм - в плане |
±3<2,5+0,5-10-6-L) |
|
- по высоте |
±3<5,0+0,5-10-6-L) |
|
- «Кинематика» и «Кинематика в реальном времени (RTK)», мм: - в плане |
±3-(8+1,0-10"6-L) |
|
- по высоте |
±3-(15+1,0- 10-6-L) |
|
- «Кинематика в реальном времени (RTK)» с учётом наклона аппаратуры, мм* - в плане |
±3<18+1,0-10-6-L+0,7-a) |
|
- по высоте |
±3<25+1,0-10-6-L+0,7-a) |
|
- «Кинематика в реальном времени (RTK)» с учётом измерений встроенной фотокамерой**, мм: - в плане |
±3-((18+1,0- 10-6-L)+0,7-a+20) |
|
- по высоте |
±3-((25+1,0- 10-6-L)+0,7-a+20) |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
- «Кинематика в реальном времени (RTK)» с учётом измерений встроенной фотокамерой***, мм:
|
±3-((18+1,0- 10-6-L)+0,7-a+30) ±3-((25+1,0- 10-6Ъ)+0,7-а+30) |
|
* - допускается наклон от 0 до 60 °. ** - При расстоянии от аппаратуры до определяемой точки от 1 до 5 м *** - При расстоянии от аппаратуры до определяемой точки от 5 до 10 м Примечания
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
GEOBOX FORA | |
|
LUX IMU |
SMART PRO | |
|
Количество каналов |
1408 |
1408 |
|
Диапазон рабочих температур, °С |
от -20 до +60 |
от -25 до +60 |
|
Напряжение источника питания постоянного тока, В |
3,7 |
7,4 |
|
Габаритные размеры (Длина^Ширина^Высота), мм, не более |
100,5x100,5x72 |
134x134x86 |
|
Масса, кг, не более |
0,630 |
0,780 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
GEOBOX FORA | |
|
20AR, 20AR PRO |
20AR DISTA | |
|
Количество каналов |
1408 | |
|
Диапазон рабочих температур, °С |
от -30 до +65 | |
|
Напряжение источника питания постоянного тока, В |
3,6 | |
|
Габаритные размеры (ДлинахШиринахВысота), мм, не более |
152x152x92 |
135x135x90 |
|
Масса, кг, не более |
0,800 |
0,990 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
GEOBOX FORA | |
|
20H |
20SE | |
|
Количество каналов |
800, 1408 |
800,1408 |
|
Диапазон рабочих температур, °С |
от -40 до +80 |
от -30 до +65 |
|
Напряжение источника питания постоянного тока, В |
7,2 |
3,6 |
|
Габаритные размеры (ДлинаxШиринаxВысота), мм, не более |
155x155x75 |
150x150x70 |
|
Масса, кг, не более |
1,200 |
0,900 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Наработка на отказ, ч, не менее |
5000 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измеренийТаблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Аппаратура геодезическая спутниковая (модификация в соответствии с заказом потребителя) |
GEOBOX FORA |
1 шт. |
|
Кабель USB Type-C |
- |
1 шт. |
|
Адаптер питания |
- |
1 шт. |
|
Контроллер |
- |
1 шт. |
|
Радиоантенна |
- |
1 шт. |
|
Защитный кейс |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
-
- разделе 4 «Работа с приёмником в ПО Surpad» документа «Руководство по эксплуатации. Аппаратура геодезическая спутниковая GEOBOX FOR A LUX IMU»;
-
- разделе III «Настройки рабочих режимов» документа «Аппаратура геодезическая спутниковая GEOBOX FORA модификация GEOBOX FORA 20AR. Руководство по эксплуатации»;
-
- разделе III «Настройки рабочих режимов» документа «Аппаратура геодезическая спутниковая GEOBOX FORA модификация GEOBOX FORA 20AR PRO. Руководство по эксплуатации»;
-
- разделе III «Работа с FORA 20AR DISTA в ПО SurPad» документа «Аппаратура геодезическая спутниковая GEOBOX FORA модификация GEOBOX FORA 20AR DISTA. Руководство по эксплуатации»
-
- разделе 5 «Изыскания» документа «Аппаратура геодезическая спутниковая GEOBOX FORA модификация GEOBOX FORA 20H. Руководство по эксплуатации»;
-
- разделе IV «Изыскания» документа «Аппаратура геодезическая спутниковая GEOBOX FORA модификация GEOBOX FORA 20SE. Руководство по эксплуатации»;
-
- разделе III «Работа с FORA SMART PRO в ПО SurPad» документа «Аппаратура геодезическая спутниковая GEOBOX FORA модификация GEOBOX FORA SMART PRO. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Росстандарта от 07 июня 2024 г. № 1374.
ТУ 29.51.20-001-63005955-2024 «Аппаратура геодезическая спутниковая GEOBOX FORA. Технические условия»
ПравообладательОбщество с ограниченной ответственностью «ГЕОПРИБОР»
(ООО «ГЕОПРИБОР»)
ИНН 7839447804
Юридический адрес: 194354, Санкт-Петербург г, пр-кт Энгельса 107, к3 литер. А, помещ. 3Н, офис 1
Тел.: +7 (812) 438-33-66
E-mail: info@geobox.ru
ИзготовительОбщество с ограниченной ответственностью «ГЕОПРИБОР»
(ООО «ГЕОПРИБОР»)
ИНН 7839447804
Адрес: 194354, Санкт-Петербург г, пр-кт Энгельса 107, к3 литер. А, помещ. 3Н, офис 1 Тел.: +7 (812) 438-33-66
E-mail: info@geobox.ru
Испытательный центрОбщество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»
(ООО «ПРОММАШ ТЕСТ Метрология»)
Адреса мест осуществления деятельности:
142300, РОССИЯ, Московская область, район Чеховский, г. Чехов, Симферопольское шоссе, д.2;
308023, РОССИЯ, Белгородская область, город Белгород, улица Садовая, дом 45а;
РОССИЯ, Ивановская область, район Лежневский, СПК имени Мичурина
Адрес юридического лица: 119415, г. Москва, вн. тер. г. муниципальный округ Проспект Вернадского, Пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314164
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
от « _8 » сентябр> 2025 г. № _998
Лист № 1 Регистрационный № 96438-25 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Аппаратура геодезическая спутниковая AlphaНазначение средства измерений
Аппаратура геодезическая спутниковая Alpha (далее - аппаратура) предназначена для определения приращений координат и измерений длин базисных линий.
Описание средства измерений
Принцип действия аппаратуры заключается в измерении времени прохождения сигнала одновременно от нескольких спутников глобальных навигационных спутниковых систем (далее - ГНСС) до приёмной антенны аппаратуры и вычислении значений расстояний до спутников, положение которых известно с большой точностью. Зная расстояние до спутников вычисляется положение аппаратуры в пространстве.
Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна и спутниковый геодезический приёмник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции. Аппаратура оснащена встроенным УКВ радио модемом. Для увеличения дальности приёма поправок возможно использование внешнего радио модема.
Для использования аппаратуры в качестве подвижной станции (ровера) базовая станция (база) должна:
-
- иметь метрологические характеристиками не хуже, чем приведённые в таблице 3 для данного режима измерений;
-
- принимать и отслеживать сигналы не менее чем с двух ГНСС ГЛОНАСС/GPS на двух частотах L1 и L2;
-
- отслеживать и записывать спутниковые сигналы по коду и фазе несущей;
-
- для режимов «Статика» и «Кинематика» база должна обеспечивать дискретность записи сырых данных не ниже чем на ровере. Поддерживаемые форматы записи: DAT;
-
- для режимов измерений «Кинематика в реальном времени (RTK)», обеспечивать генерирование и передачу дифференциальных поправок в форматах RTCM 3.2 через сеть Интернет посредством встроенного или внешнего GSM-модема (или используя иные устройства, позволяющие осуществить выход базовой станции в Интернет);
-
- иметь возможность передачи данных на сервер Alpha, выступая в качестве базы;
-
- иметь возможность передачи данных посредством УКВ-связи через внутренний или внешний радио модем с применением одного из указанных протоколов: TRIMTALK, TT450S, TRANSEOT, TRIMMKIII, SOUTH, SATEL.
Электропитание аппаратуры осуществляется от внешнего источника питания и/или встроенной аккумуляторной батареи.
На корпусе аппаратуры расположена кнопка включения питания и управления, на передней панели расположены индикаторы статуса работы.
Управление аппаратурой осуществляется с помощью полевого контроллера. Принимаемая со спутников информация записывается во внутреннюю память приёмника или контроллера, или на внешний носитель информации.
Типы спутниковых сигналов, которые может принимать аппаратура, указаны в таблице 1.
Таблица 1 - Типы спутниковых сигналов
|
Навигационная система |
Модификация аппаратуры | ||
|
Alpha 5i, Alpha 5w |
Alpha 4i |
Alpha 40, Alpha 400 | |
|
ГЛОНАСС |
L1, L2, L3 | ||
|
NAVSTAR GPS |
L1C/A, L1C, L2C, L2P, L5 |
L1C/A, L1C, L2C, L2P, L5 | |
|
BeiDou |
B1I, B2I, B3I, B1C, B2a, B2b, ACEBOC |
B1I, B2I, B3I, B1C, B2a, B2b | |
|
Galileo |
E1, E5a, E5b, E6, ALTBOC |
E1, E5a, E5b, E6 | |
|
QZSS |
L1C/A, L1C, L2C, L5 |
L1C/A, L1C, L2C, L5 | |
|
SBAS |
L1, L5 |
L1 | |
|
NAVIC |
- |
L5 | |
Аппаратура поддерживает следующие режимы измерений: «Статика», «Быстрая статика» «Кинематика», «Кинематика в реальном времени (RTK)», «Кинематика в реальном времени (RTK)» с учётом наклона аппаратуры, «Дифференциальные кодовые измерения (DGPS)».
К средствам измерения данного типа относится аппаратура геодезическая спутниковая Alpha модификаций Alpha 4i, Alpha 5i, Alpha 5w, Alpha 40, Alpha 400.
Заводской номер аппаратуры в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, указывается типографским способом на маркировочной наклейке, расположенной на нижней панели корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид аппаратуры представлен на рисунке 1.
а)
Рисунок 1 - Общий вид аппаратуры
а) модификация Alpha 4i; б) модификации Alpha 5i, 5w;
в) модификация Alpha 40; г) модификация Alpha 400
Место нанесения заводского номера
ОЖ!МГ у
а) б) в) г)
Рисунок 2 - Общий вид маркировочной таблички:
а) модификация Alpha 4i; б) модификации Alpha 5i, 5w;
в) модификация Alpha 40; г) модификация Alpha 400
Пломбирование средств измерений от несанкционированного доступа не производится. В процессе эксплуатации аппаратура не предусматривает внешних механических регулировок.
Программное обеспечениеАппаратура имеет встроенное метрологически значимое микропрограммное обеспечение (далее - МПО). С помощью указанного программного обеспечения осуществляется настройка и управление рабочим процессом, хранение и передача результатов измерений.
Контроллер аппаратуры имеет программное обеспечение (далее - ПО) «DiMap Pro». С помощью указанного программного обеспечения осуществляется настройка и управление рабочим процессом, хранение, передача и обработка результатов измерений.
Для обработки результатов измерений используется программное обеспечение (далее -ПО) «Alpha GNSS Office».
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблицах 2-3.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
DiMap Pro |
Alpha GNSS Office |
|
Номер версии (идентификационный номер ПО) |
не ниже V4.3.20241014 |
не ниже 1.231107.10725 |
|
Цифровой идентификатор ПО |
- |
- |
Таблица 3 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||||
|
Модификация |
Alpha 4i |
Alpha 5w |
Alpha 5i |
Alpha 40 |
Alpha 400 |
|
Идентификационное наименование ПО |
МПО | ||||
|
Номер версии (идентификационный номер ПО) |
не ниже 0.64.240614 |
не ниже 0.60.240930 |
не ниже 609N4-21ATG-1 |
не ниже 0.09.241102 |
не ниже 0.09.241028 |
|
Цифровой идентификатор ПО | |||||
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений длин базисов, м |
от 0 до 30000 |
|
Границы допускаемой абсолютной погрешности измерений длин базисов в режимах*: - «Статика», «Быстрая статика», мм: - в плане |
±2<2,5+0,540-6Ъ) |
|
- по высоте |
±2<5,0+0,540-6Ъ) |
|
- «Кинематика», «Кинематика в реальном времени (RTK)», мм: - в плане |
±2<5,0+140-6Ъ) |
|
- по высоте |
±2<10,0+140-6Ъ) |
|
- «Кинематика в реальном времени (RTK)» с учётом наклона |
±2<5,0+Ы0-6 |
|
аппаратуры, мм: |
•L+0,3^a) |
|
- в плане |
±2Ч10,0+1<0- |
|
- по высоте |
6-L+0,3-a) |
|
«Дифференциальные кодовые измерения (DGPS)», мм: - в плане |
±2-(250+1-10’6-L) |
|
- по высоте |
±2<500+140-6Ъ) |
|
Допускаемое среднее квадратическое отклонение измерений длин базисов в режимах*: - «Статика», «Быстрая статика», мм: - в плане |
2,5+0,5^10-6<L |
|
- по высоте |
5,0+0,540-6Ъ |
|
- «Кинематика», «Кинематика в реальном времени (RTK)», мм: - в плане |
5,0+140-6Ъ |
|
- по высоте |
10,0+1-10’6-L |
|
- «Кинематика в реальном времени (RTK)» с учётом наклона аппаратуры, мм: - в плане |
5,0+Ы0-6 Ъ+0,3^а |
|
- по высоте |
10,0+Т10-6Ъ+0,3^а |
|
«Дифференциальные кодовые измерения (DGPS)», мм: - в плане |
250+140-6Ъ |
|
- по высоте |
500+140-6Ъ |
|
*При доверительной вероятности 0,95 где L - измеряемая длина в мм, а - угол наклона аппаратуры в градусах (не более 60 градусов) |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
Модификация |
Alpha 4i |
Alpha 5i |
Alpha 5w |
Alpha 40, Alpha 400 |
|
Количество каналов |
1408 |
1116 |
1408 |
1408 |
|
Диапазон рабочих температур, °С |
от -40 до +60 | |||
|
Объем электрического заряда аккумулятора, мАч |
7000 |
10000 | ||
|
Габаритные размеры (Д*Ш*В), мм, не более |
98x98x68 |
138x138x68 |
100x100x80 | |
|
Масса, г, не более |
380 |
780 |
650 | |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Наработка на отказ, ч, не менее |
5000 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Аппаратура геодезическая спутниковая (модификация в соответствии с заказом потребителя) |
Alpha |
1 шт. |
|
Кабель USB Type-C |
- |
1 шт. |
|
Адаптер питания |
- |
1 шт. |
|
Контроллер |
- |
1 шт. |
|
Радиоантенна |
- |
1 шт. |
|
Защитный кейс |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
приведены в: разделе 2 «Руководство по применению» документа:
-
- «Аппаратура геодезическая спутниковая Alpha 4i. Руководство по эксплуатации»;
-
- «Аппаратура геодезическая спутниковая Alpha 5i. Руководство по эксплуатации»;
-
- «Аппаратура геодезическая спутниковая Alpha 5w. Руководство по эксплуатации»;
-
- «Аппаратура геодезическая спутниковая Alpha 40. Руководство по эксплуатации»;
-
- «Аппаратура геодезическая спутниковая Alpha 400. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Росстандарта от 07 июня 2024 г. № 1374.
Стандарт предприятия GUANGZHOU ALPHA SURVEYING TECHNOLOGY CO., LTD
Правообладатель
GUANGZHOU ALPHA SURVEYING TECHNOLOGY CO., LTD, Китай
Адрес: Room 1001-1, No 9, Caipin Road, Huangpu District, Guangzhou, China
Изготовитель
GUANGZHOU ALPHA SURVEYING TECHNOLOGY CO., LTD, Китай
Адрес: Room 1001-1, No 9, Caipin Road, Huangpu District, Guangzhou, China
Испытательный центрОбщество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»
(ООО «ПРОММАШ ТЕСТ Метрология»)
Адреса мест осуществления деятельности:
142300, РОССИЯ, Московская область, район Чеховский, г. Чехов, Симферопольское шоссе, д.2;
308023, РОССИЯ, Белгородская область, город Белгород, улица Садовая, дом 45а;
РОССИЯ, Ивановская область, район Лежневский, СПК имени Мичурина
Адрес юридического лица: 119415, г. Москва, вн. тер. г. муниципальный округ Проспект Вернадского, Пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314164
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
18 сентябр; лг 1998
от « » _ 2025 Г. №Лист № 1 Регистрационный № 96439-25 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО «Кудряшовское» 3 очередь Назначение средства измеренийСистема автоматизированная информационно-измерительная коммерческого учета электроэнергии АО «Кудряшовское» 3 очередь (далее - АИИС КУЭ) предназначена для измерений приращений активной и реактивной электрической энергии, потребленной и переданной за установленные интервалы времени, сбора, обработки, хранения и передачи полученной информации.
Описание средства измерений
АИИС КУЭ представляет собой многофункциональную, двухуровневую систему с централизованным управлением и распределенной функцией измерений.
-
1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы напряжения (ТН), измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной электрической энергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;
-
2- й уровень - информационно-вычислительный комплекс (ИВК) выполненный на основе серверного оборудования промышленного исполнения и работающего под управлением программного обеспечения ПК «Энергосфера», устройство синхронизации времени. ИВК включает в себя каналообразующую аппаратуру, сервер сбора данных (ССД) и автоматизированные рабочие места (АРМ).
Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям измерительных цепей поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной, реактивной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:
-
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 минут;
-
- средняя на интервале времени 30 минут активная и реактивная электрическая мощность.
-
- периодический (один раз в сутки) и по запросу автоматический сбор результатов измерений электрической энергии;
-
- автоматический сбор данных о состоянии средств измерений и состоянии объектов измерений;
-
- хранение не менее 3,5 лет результатов измерений и журналов событий;
-
- автоматический сбор результатов измерений после восстановления работы каналов связи, восстановления питания;
-
- перемножение результатов измерений, хранящихся в базе данных, на коэффициенты трансформации ТТ и ТН;
-
- формирование отчетных документов;
-
- ведение журнала событий с фиксацией изменений результатов измерений, осуществляемых в ручном режиме, изменений коэффициентов ТТ и ТН, синхронизации (коррекции) времени с указанием времени до и после синхронизации (коррекции), пропадания питания, замены счетчика, событий, отраженных в журналах событий счетчиков;
-
- конфигурирование и параметрирование технических средств ИВК;
-
- сбор и хранение журналов событий счетчиков;
-
- ведение журнала событий ИВК;
-
- синхронизацию времени в сервере БД с возможностью коррекции времени в счетчиках электроэнергии;
-
- аппаратную и программную защиту от несанкционированного изменения параметров и любого изменения данных;
-
- самодиагностику с фиксацией результатов в журнале событий.
ИВК осуществляет автоматический обмен (передачу и получение) результатами измерений и данными коммерческого учета электроэнергии с другими АИИС КУЭ утвержденного типа, а также передает информацию на АРМ энергосбытовой организации в виде xml-файлов установленных форматов.
АРМ энергосбытовой организации осуществляет автоматический обмен (передачу и получение) результатами измерений и данными коммерческого учета электроэнергии с субъектами оптового рынка электрической энергии и мощности (ОРЭМ), с другими АИИС КУЭ утвержденного типа, а также с инфраструктурными организациями ОРЭМ, в том числе: АО «АТС», АО «СО ЕЭС». Обмен результатами измерений и данными коммерческого учета электроэнергии между информационными системами субъектов оптового рынка и инфраструктурными организациями ОРЭМ, а также с другими АИИС КУЭ утвержденного типа осуществляется по электронной почте в виде электронных документов XML в формате 80020, 80040, 51070 и др., заверенных, при необходимости, электронной цифровой подписью.
Информационные каналы связи в АИИС КУЭ построены следующим образом:
-
- посредством сети сотовой связи GSM для передачи данных от ИИК до уровня ИВК;
-
- посредством сети Интернет через провайдера (основной канал) и сети сотовой связи GSM (резервный канал) для передачи данных от ИВК во внешние системы;
-
- посредством сети Интернет через провайдера для передачи данных с сервера баз данных на АРМ.
В АИИС КУЭ на функциональном уровне выделена система обеспечения единого времени (СОЕВ), включающая в себя часы сервера и счетчиков. Сервер получает шкалу времени UTC(SU) в постоянном режиме от устройства синхронизации времени УСВ-3. УСВ-3 осуществляет прием и обработку сигналов GPS/ГЛОНАСС по которым осуществляет постоянную синхронизацию собственных часов со шкалой времени UTC(SU), часов сервера с периодичностью не реже 1 раза в сутки. При каждом опросе счетчиков, сервер определяет поправку часов счетчиков и, в случае, если поправка часов счетчиков превышает по ±2 с (параметр настраиваемый), то формирует команду синхронизации. Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после
Лист № 3 Всего листов 6 коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер 1 наносится в формуляр и на информационную табличку корпуса ССД типографским способом.
Программное обеспечение
В ИВК используется программное обеспечение ПК «Энергосфера». Программное обеспечение имеет уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний». Идентификационные признаки метрологически значимой части ПО АИИС КУЭ приведены в таблице 1.
аблица 1 - Идентификационные признаки метрологически значимой части ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
pso_metr.dll |
|
Номер версии (идентификационный номер) программного обеспечения |
1.1.1.1 |
|
Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму MD5) |
cbeb6f6ca69318bed976e08a2bb7814b |
Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3, 4 и 5.
Таблица 2 - Состав ИК
|
№ ИК |
Наименование ИК |
ТТ |
ТН |
Счетчик |
ИВК |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1 |
ПС 110 кВ Животновод, РУ-10 кВ, яч.28, ф.16 |
ТОЛ- СЭЩ-10 Кл.т. 0,5S Ктт = 400/5 Рег. № 32139-06 |
НАМИ-10- 95УХЛ2 Кл.т. 0,5 Ктн = 10000/100 Рег. № 20186-05 |
СЭТ- 4ТМ.03 Кл.т. 0,2S/0,5 Рег. № 27524-04 |
УСВ-3, Рег. № 64242-16; ССД ПК «Энергосфера» |
|
2 |
ПС 110 кВ Животновод, РУ-10 кВ, яч.29, ф.17 |
ТОЛ- СЭЩ-10 Кл.т. 0,5S Ктт = 400/5 Рег. № 32139-06 |
НАМИ-10- 95УХЛ2 Кл.т. 0,5 Ктн = 10000/100 Рег. № 20186-05 |
СЭТ- 4ТМ.03 Кл.т. 0,2S/0,5 Рег. № 27524-04 |
УСВ-3, Рег. № 64242-16; ССД ПК «Энергосфера» |
|
Примечания:
| |||||
Таблица 3 - Метрологические характеристики ИК в нормальных условиях применения
|
ИК №№ |
cos ф |
К< I изм<1 5 |
К< I изм<1 20 |
I20< I изм<1 100 |
I100< I изм <I 120 | ||||
|
6wоA % |
6wоP % |
6wоA % |
6wоP % |
6wоA % |
6wоP % |
6wоA % |
6wоP % | ||
|
1, 2 |
0,50 |
±4,8 |
±2,4 |
±3,0 |
±1,8 |
±2,2 |
±1,2 |
±2,2 |
±1,2 |
|
0,80 |
±2,6 |
±4,0 |
±1,7 |
±2,6 |
±1,2 |
±1,9 |
±1,2 |
±1,9 | |
|
0,87 |
±2,2 |
±4,9 |
±1,5 |
±3,1 |
±1,1 |
±2,2 |
±1,1 |
±2,2 | |
|
1,00 |
±1,6 |
- |
±1,1 |
- |
±0,9 |
- |
±0,9 |
- | |
Таблица 4 - Метрологические характеристики ИК в рабочих условиях применения
|
ИК №№ |
cos ф |
I2< I изм<1 5 |
I5< I изм<1 20 |
I20< I изм<1 100 |
I100< I изм <I 120 | ||||
|
6wa % |
6wp % |
6wa % |
6wp % |
6wa % |
6wp % |
6wa % |
6wp % | ||
|
1, 2 |
0,50 |
±4,8 |
±2,8 |
±3,0 |
±2,2 |
±2,3 |
±1,8 |
±2,3 |
±1,8 |
|
0,80 |
±2,6 |
±4,2 |
±1,8 |
±2,9 |
±1,4 |
±2,3 |
±1,4 |
±2,3 | |
|
0,87 |
±2,3 |
±5,0 |
±1,6 |
±3,4 |
±1,2 |
±2,6 |
±1,2 |
±2,6 | |
|
1,00 |
±1,7 |
- |
±1,1 |
- |
±0,9 |
- |
±0,9 |
- | |
|
Пределы допускаемого значения поправки часов, входящих в СОЕВ, относительно шкалы времени UTC(SU) ±5 с | |||||||||
|
Примечание: I2 - сила тока 2% относительно номинального тока ТТ; I5 - сила тока 5% относительно номинального тока ТТ; I20 - сила тока 20% относительно номинального тока ТТ; I100 - сила тока 100% относительно номинального тока ТТ; I120 - сила тока 120% относительно номинального тока ТТ; 1изм - силы тока при измерениях активной и реактивной электрической энергии относительно номинального тока ТТ; &№оА - доверительные границы допускаемой основной относительной погрешности при вероятности Р=0,95 при измерении активной электрической энергии; 6wоР - доверительные границы допускаемой основной относительной погрешности при вероятности Р=0,95 при измерении реактивной электрической энергии; 6wa - доверительные границы допускаемой относительной погрешности при вероятности Р=0,95 при измерении активной электрической энергии в рабочих условиях применения; 6wp - доверительные границы допускаемой относительной погрешности при вероятности Р=0,95 при измерении реактивной электрической энергии в рабочих условиях применения. | |||||||||
Таблица 5 - Основные технические характеристики ИК
|
Наименование характеристики |
Значение |
|
Нормальные условия:
|
от 2 до 120 от 99 до 101 от 0,5 инд. до 0,8 емк. от +21 до +25 |
|
Условия эксплуатации: допускаемые значения неинформативных параметров:
|
от 2 до 120 от 90 до 110 от 0,5 инд. до 0,8 емк. от - 40 до +40 от 0 до +40 от +15 до +25 |
П Продолжение таблицы 5
|
Наименование характеристики |
Значение |
|
Надежность применяемых в АИИС КУЭ компонентов: Счетчики СЭТ-4ТМ.03: среднее время наработки на отказ, ч, не менее |
90000 |
|
Сервер ИВК: среднее время наработки на отказ, ч, не менее |
35000 |
|
Глубина хранения информации Счетчики: тридцатиминутный профиль нагрузки в двух направлениях, сут, не | |
|
менее |
45 |
|
Сервер ИВК: хранение результатов измерений и информации состояний средств |
3,5 |
|
измерений, лет, не менее |
наносится типографским способом на титульный лист формуляра НЭС.ОСУДОР.062025.1.ФО «Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО «Кудряшовское» 3 очередь. Формуляр».
Комплектность средства измеренийКомплектность АИИС КУЭ приведена в таблице 6.
|
Таблица 6 - Комплектность АИ |
ИС КУЭ | |
|
Наименование |
Обозначение |
Количество, шт. |
|
Трансформаторы тока |
ТОЛ-СЭЩ-10 |
4 |
|
Трансформаторы напряжения |
НАМИ-10-95УХЛ2 |
2 |
|
Счетчики |
СЭТ-4ТМ.03 |
2 |
|
Сервер ИВК |
ССД ПК «Энергосфера» |
1 |
|
СОЕВ |
УСВ-3 |
1 |
|
Формуляр |
НЭС.ОСУДОР.062025.1.ФО |
1 |
Методика измерений изложена в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АО «Кудряшовское». Методика измерений аттестована Западно-Сибирским филиалом ФГУП «ВНИИФТРИ». Уникальный номер записи об аккредитации в реестре аккредитованных лиц № RA.RU.311735.
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения;
ГОСТ 22261-94 Межгосударственный стандарт. Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 34.601-90 Межгосударственный стандарт. Автоматизированные системы. Стадии создания.
ПравообладательАкционерное общество «Кудряшовское»
(АО «Кудряшовское»)
ИНН 5433142195
Юридический адрес: 630511, Новосибирская область, с. Криводановка, Садовый пер., 2
Телефон +7 (383) 29-000-29
E-mail: info@kydr.ru
Изготовитель
Общество с ограниченной ответственностью «Энергосбытовая компания «Потенциал» (ООО «ЭСК «Потенциал»)
ИНН 5406801882
Адрес: 630005, г. Новосибирск, ул. Некрасова, д. 54, кабинет 902
Телефон 8-800-201-62-94
E-mail: info@eskpo.ru
Испытательный центр
Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»
(Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)
Адрес: 630004, г. Новосибирск, проспект Димитрова, д. 4
Телефон (факс): +7 (383) 210-08-14, +7 (383) 210-13-60
E-mail: director@sniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии1998
Лист № 1
Регистрационный № 96440-25 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Хроматографы ионные Prin-CenНазначение средства измерений
Хроматографы ионные Prin-Cen (далее - хроматографы) предназначены для измерений содержания компонентов ионной природы (анионов и катионов), а также соединений, которые могут быть переведены в ионную форму (кислоты, амины, гидразины, углеводы, аминокислоты, фенолы и др.) и других неорганических и органических соединений.
Описание средства измерений
Принцип действия хроматографов основан на разделении ионов, содержащихся в анализируемой пробе, на хроматографической колонке и последующем их детектировании.
Хроматографы предназначены для работы в изократическом и/или градиентном режимах. Хроматографы комплектуются детекторами, насосом, термостатом, автосамплером.
Конструктивно хроматографы выполнены в виде автоматических стационарных приборов, состоящих из основного блока и персонального компьютера, на который выводятся результаты измерений.
Корпуса хроматографов изготавливают из пластмассы и металлических сплавов, цвет корпусов определяется технической документацией производителя хроматографов.
Хроматографы могут комплектоваться кондуктометрическим CD, электрохимическим ED детекторами и/или спектрофотометрическим детектором с переменной длиной волны VWD.
К настоящему типу средств измерений относятся хроматографы следующих моделей: IC-20 и IC-50, различающиеся между собой конструкцией, комплектацией и техническими характеристиками, а также дополнительными модулями и приспособлениями.
Маркировочная табличка с серийным номером и наименованием модели хроматографа размещена на задней левой части корпуса основного блока хроматографа. Серийный номер имеет буквенно-цифровой формат, наносится методом лазерной гравировки для модели IC-50 и методом типографской печати для модели IC-20.
Нанесение знака поверки на хроматографы не предусмотрено.
Общий вид хроматографов представлен на рисунке 1. Общий вид маркировочной таблички с серийным номером приведен на рисунке 2.
а) модель IC-50
б) модель IC-20
Рисунок 1 - Общий вид хроматографов ионных Prin-Cen
Место нанесения
Место нанесения
серийного номера
серийного номера
Место нанесения серийного номера
Р<90»СГ/0Мй: | Xtf4 lOW _
Qw Fi «<•>
>Prin-Cen >>•» fwd 4t^.
’ Wcd*~ic so _2
8Ue: m<lU3M<Hi<C(4K , ■
| »*»»<>• ГЙО » |
CTVu sOITx j
Sa wlHimirr TC5W19 I
а) модель IC-50
б) модель IC-20
Рисунок 2 - Общий вид маркировочной таблички
Пломбирование хроматографов не предусмотрено. Конструкция хроматографов обеспечивает ограничение доступа к частям хроматографов, несущим первичную измерительную информацию, и местам настройки (регулировки).
Программное обеспечениеХроматографы оснащены программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
EasySpec |
|
Номер версии (идентификационный номер ПО) |
4.х.хх.хххх1) |
|
Цифровой идентификатор ПО |
- |
|
1) «х» относится к метрологически незначимой части ПО и принимает значения от 0 до 9. | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики хроматографов учтено при нормировании их характеристик.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модели | |
|
IC-20 |
IC-50 | |
|
Уровень флуктуационных шумов нулевого сигнала детекторов, | ||
|
не более: | ||
|
Кондуктометрический, См |
0,540-9 |
0,540-9 |
|
Электрохимический, Кл |
- |
0,0540-9 |
|
Спектрофотометрический детектор с переменной длиной волны, Б |
5040-6 |
5040-6 |
|
Дрейф нулевого сигнала детекторов, не более: | ||
|
Кондуктометрический, См/ч |
2040-9 |
2040-9 |
|
Электрохимический, Кл/ч |
- |
6040-9 |
|
Спектрофотометрический детектор с переменной длиной волны, Б/ч |
4040-5 |
4040-5 |
|
Предел допускаемого относительного среднего квадратического | ||
|
отклонения выходного сигнала детекторов хроматографа, %: | ||
|
- по времени удерживания: | ||
|
Кондуктометрический |
0,3 |
0,3 |
|
Электрохимический |
- |
1,0 |
|
Спектрофотометрический детектор с переменной длиной волны |
1,0 |
1,0 |
|
- по площади пика: | ||
|
Кондуктометрический |
2,0 |
2,0 |
|
Электрохимический |
- |
3,0 |
|
Спектрофотометрический детектор с переменной длиной волны |
2,0 |
2,0 |
|
Пределы допускаемого относительного изменения выходного | ||
|
сигнала хроматографа (по площади пика) за 4 часа непрерывной |
±3,0 | |
|
работы детекторов,% | ||
|
Предел детектирования по нитрат-ионам или ионам натрия для 3 |
10^10-9 | |
|
кондуктометрического детектора, г/см3 | ||
|
Предел детектирования по сахарозе для электрохимического |
ПНЮ10 | |
|
3 детектора, г/см3 | ||
|
Предел детектирования по антрацену для спектрофотометрического |
2_0^10-9 | |
|
3 детектора с переменной длиной волны детектора, г/см3 | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модели | |
|
IC-20 |
IC-50 | |
|
Спектральный диапазон спектрофотометрического |
от 300 до 800 | |
|
детектора с переменной длиной волны, нм | ||
|
Потребляемая мощность, В^А, не более |
200 | |
|
Габаритные размеры, мм, не более: | ||
|
- ширина |
415 |
582 |
|
- высота |
235 |
534 |
|
- глубина |
450 |
550 |
|
Масса, кг, не более |
43 |
67 |
|
Параметры электрического питания: | ||
|
- напряжение переменного тока, В |
220±10 | |
|
- частота переменного тока, Г ц |
от 50 до 60 | |
|
Условия эксплуатации: | ||
|
- температура окружающего воздуха, °С |
от +15 до +25 | |
|
- относительная влажность воздуха, %, не более |
80 | |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Основной комплект поставки: | ||
|
Хроматограф ионный |
Prin-Cen |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Персональный компьютер |
- |
1 экз. (по заказу) |
приведены в документе «Хроматографы ионные Prin-Cen. Руководство по эксплуатации» (Раздел 4.1 «Методы»).
Применение хроматографов в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 19.02.2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17.05.2021 г. № 761 «О внесении изменений в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»;
Техническая документация Guangzhou Prin-Cen Scientific Co., Ltd, Китай.
ПравообладательGuangzhou Prin-Cen Scientific Co., Ltd, Китай
Адрес: Room 406-414, Building B, No. 33, Kexue Avenue, Huangpu District, Guangzhou, China
Изготовитель
Guangzhou Prin-Cen Scientific Co., Ltd, Китай
Адрес: Room 406-414, Building B, No. 33, Kexue Avenue, Huangpu District, Guangzhou, China
Испытательный центрУральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
от «_ » сентябр_ 2025 г. № 199 8
Лист № 1 Регистрационный № 96441-25 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы размеров частиц Litesizer DIFНазначение средства измерений
Анализаторы размеров частиц Litesizer DIF (далее - анализаторы) предназначены для измерений размеров частиц, определения гранулометрического состава и распределения частиц по размерам в порошкообразных материалах, суспензиях и эмульсиях.
Описание средства измерений
Принцип действия анализаторов основан на измерении угловой зависимости интенсивности рассеянного света при прохождении лазерного луча источника излучения через кювету с постоянно циркулирующим образцом (в случае диспергирования в жидкости) или через поток частиц порошкообразного материала (в случае воздушного диспергирования). При помощи многоэлементных фоточувствительных детекторов регистрируется индикатриса рассеяния лазерного луча, из которой в результате расчета по теории Ми или приближению Фраунгофера определяется размер частиц, представленный в виде диаметра сфер эквивалентного объема. В качестве источника лазерного излучения используются твердотельные лазерные диоды.
Настоящему типу средств измерений относятся анализаторы модели 500.
Конструктивно анализаторы представляют собой единый основной блок, объединяющий в себя оптическую систему и элементы управления, а также интерфейсы подключения внешних ресурсов. В основной блок также подключаются модули для жидкостного (Liquid Flow) и воздушного (Dry Jet) диспергирования.
Принцип функционирования модуля жидкостного (Liquid Flow) диспергирования заключается в непрерывной циркуляции образца в жидкой среде через измерительную кювету под действием встроенного центробежного насоса. Для повышения эффективности диспергирования применяется механическое перемешивание, а также обработка образца ультразвуком.
Принцип функционирования модуля воздушного (Dry Jet) диспергирования заключается в подаче сухого образца из воронки на вибрирующий лоток, откуда образец попадает в форсунку, в которую подается сжатый воздух. Под действием заранее заданного давления сжатого воздуха образец диспергируется, а частицы пролетают в измерительную кювету, откуда впоследствии удаляются пылесосом.
К анализаторам может быть подключено следующее дополнительное оборудование: компрессоры, пылесосы, фильтры водяные, фильтры воздушные, автоподатчик проб.
Маркировочная табличка с указанием модели и серийного номера анализатора расположена в правом нижнем углу задней панели анализатора. Серийный номер имеет цифровой формат, наносится типографским способом.
Нанесение знака поверки на анализаторы не предусмотрено.
Пломбирование анализаторов не предусмотрено.
Рисунок 1 - Общий вид анализатора размеров частиц Litesizer DIF
Рисунок 2 - Общий вид маркировочной таблички и место нанесения серийного номера
Программное обеспечениеАнализаторы поставляются с программным обеспечение Anton Paar Kalliope (далее -ПО), позволяющим проводить полное управление анализатором и контролировать процессы измерений, создавать методы и задавать параметры измерений, осуществлять сбор экспериментальных данных, обрабатывать, сохранять и экспортировать полученные результаты, отображать их в виде графиков, гистограмм и таблиц.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Anton Paar Kalliope |
|
Номер версии (идентификационный номер) ПО, не ниже |
4.х.х1) |
|
Цифровой идентификатор ПО |
- |
|
1) «х» - цифра от 0 до 9. |
Уровень защиты ПО соответствует уровню «средний» согласно P 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений размеров частиц, мкм:
|
от 1 до 2500 от 1 до 3500 |
|
Пределы допускаемой относительной погрешности измерений размеров частиц*, % |
±15 (для D10) ±10 (для D50) ±15 (для D90) |
|
* D10, мкм - диаметр, определяющий границу, для которой интегральное значение объёмной доли частиц, имеющих меньший диаметр, составляет 10 %; D50, мкм - диаметр, определяющий границу, для которой интегральное значение объёмной доли частиц, имеющих меньший диаметр, составляет 50 % (средний диаметр частиц); D90, мкм - диаметр, определяющий границу, для которой интегральное значение объёмной доли частиц, имеющих меньший диаметр, составляет 90 %. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний размеров частиц, мкм:
|
от 0,01 до 2500 от 0,1 до 3500 |
|
Масса без модуля диспергирования, кг, не более |
43 |
|
Габаритные размеры (Д*Ш*В) без модуля диспергирования, мм, не более |
400x790x290 |
|
Условия эксплуатации:
|
от +15 до +25 75 |
|
Напряжение питания от однофазной сети переменного тока частотой 50 Гц, В |
от 220 до 240 |
|
Потребляемая мощность, Вт, не более: |
200 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор размеров частиц |
Litesizer DIF |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
приведены в документе «Руководство по эксплуатации. Анализатор размеров частиц Litesizer DIF», п. 5. «Выполнение измерений».
Нормативные и технические документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов, утвержденная приказом Росстандарта от 30 декабря 2021 г. № 3105;
Стандарт предприятия «Anton Paar GmbH», Австрия.
Правообладатель
«Anton Paar GmbH», Австрия
Адрес: Anton-Paar-Str. 20 A-8054 Graz, Austria
Телефон: +43 316 25 70
E-mail: info@anton-paar.com
Web-сайт: www.anton-paar.com
Изготовитель
«Anton Paar GmbH», Австрия
Адрес: Anton-Paar-Str. 20 A-8054 Graz, Austria
Телефон: +43 316 25 70
E-mail: info@anton-paar.com
Web-сайт: www.anton-paar.com
Испытательный центрОбщество с ограниченной ответственностью «Центр Метрологии Сертификации КарТест»
(«ЦМС КарТест»)
Адрес: 129323, Россия, г. Москва, ул. Сельскохозяйственная, д. 43 стр. 1, пом. 22 - 25
Тел./Факс: (495) 935-97-77
E-mail: https://cms-cartest.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц
№ RA.RU.314485
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
от « 18 » сентабр 2025 г. № 1998Лист № 1
Всего листов 7
Регистрационный № 96442-25
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система измерений количества и показателей качества дизельного топлива на отводе от МНПП «Альметьевск - Нижний Новгород» к топливозаправочному комплексу ООО «Татнефтьавиасервис»Назначение средства измерений
Система измерений количества и показателей качества дизельного топлива на отводе от МНПП «Альметьевск - Нижний Новгород» к топливозаправочному комплексу ООО «Татнефтьавиасервис» (далее - СИКНП) предназначена для динамических измерений массы дизельного топлива, транспортируемой по трубопроводу за отчетный интервал времени.
Описание средства измерений
Принцип действия СИКНП основан на использовании прямого метода динамических измерений массы дизельного топлива, транспортируемой по трубопроводам, с помощью расходомеров массовых. Выходные электрические сигналы счетчиков-расходомеров массовых поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу дизельного топлива по реализованному в нем алгоритму.
СИКНП представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКНП осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКНП и эксплуатационными документами на ее компоненты. Часть измерительных компонентов СИКНП формируют измерительные каналы (ИК) массы и массового расхода дизельного топлива.
СИКНП состоит из блока измерительных линий, блока измерений показателей качества (далее - БИК), системы обработки информации.
В состав СИКНП входят измерительные компоненты, приведенные в таблице 1.
Таблица 1 - Измерительные компоненты
|
Наименование измерительного компонента |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Расходомеры массовые Promass (далее - РМ) |
15201-07 |
|
Преобразователи температуры ПТ-ИнКС |
68736-17 |
|
Датчики давления Метран-150 |
32854-06 |
|
Преобразователь плотности жидкости измерительный модели 7835 |
15644-06 |
Продолжение таблицы 1
|
Наименование измерительного компонента |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Преобразователь плотности и расхода CDM |
63515-16 |
|
Расходомер UFM 3030 |
32562-06 |
|
Комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+» (далее - ИВК) |
52866-13 |
В состав СИКНП входят показывающие средства измерений давления и температуры утвержденных типов.
СИКНП обеспечивает выполнение следующих основных функций:
- автоматические измерения массы дизельного топлива прямым методом динамических измерений за установленные интервалы времени в рабочем диапазоне расхода, температуры, давления, плотности дизельного топлива;
- автоматические измерения плотности дизельного топлива;
- измерения давления и температуры дизельного топлива автоматические и с помощью показывающих средств измерений давления и температуры соответственно;
- контроль метрологических характеристик (КМХ) рабочего РМ с применением контрольного-резервного РМ, применяемого в качестве контрольного;
- поверка и КМХ РМ с применением передвижной поверочной установки или трубопоршневой поверочной установки;
- автоматический и ручной отбор проб дизельного топлива согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;
- автоматический контроль технологических параметров дизельного топлива в СИКНП, их индикацию и сигнализацию нарушений установленных границ;
- защиту информации от несанкционированного доступа программными средствами.
Общий вид СИКНП приведен на рисунке 1.
Заводской номер СИКНП нанесен на маркировочную табличку, закрепленную снаружи блок-бокса БИК, методом металлографики.
Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, на фланцевых соединениях РМ предусмотрены места для установки пломб. Пломбировка осуществляется нанесением знака поверки давлением на пломбы, установленные на контровочных проволоках, пропущенных через отверстия в шпильках, расположенных на диаметрально противоположных фланцах, согласно рисунку 2.
Рисунок 1 - Общий вид СИКНП
Место нанесения заводского номера
Места установки пломб и нанесения знака поверки
Рисунок 2 - Места нанесения заводского номера, знака поверки и места установки пломб
Программное обеспечениеПрограммное обеспечение (ПО) обеспечивает реализацию функций СИКНП. ПО СИКНП реализовано в ИВК и компьютерах автоматизированных рабочих мест (АРМ) оператора. ПО ИВК и АРМ оператора настроено для работы в СИКНП и испытано при испытаниях СИКНП в целях утверждения типа. Идентификационные данные ПО АРМ оператора и ИВК приведены в таблицах 2 и 3.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
|
Таблица 2 - Идентификационные данные ПО АРМ оператора | |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Генератор отчетов АБАК REPORTER Reportee.exe |
|
Номер версии (идентификационный номер) ПО |
1.2.5.16 |
|
Цифровой идентификатор ПО |
ef9f814ff4180d55bd94d0debd230d76 |
|
Алгоритм вычисления цифрового идентификатора |
MD5 |
Таблица 3 - Идентификационные данные ПО ИВК
|
Идентификационные данные (признаки) |
Значение | ||||
|
Идентификационное наименование ПО |
Abak.bex |
ngas2015.bex |
mivisc.bex |
mi3548.bex |
AbakC2.bex |
|
Номер версии (идентификационный номер) ПО |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
|
Цифровой идентификатор ПО |
4069091340 |
3133109068 |
3354585224 |
2333558944 |
2555287759 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 | ||||
Продолжение таблицы 3
|
Идентификационные данные (признаки) |
Значение | |||
|
Идентификационное наименование ПО |
LNGmr273.bex |
ttriso.bex |
AbakC3.bex |
AbakC4.bex |
|
Номер версии (идентификационный номер) ПО |
1.0 |
1.0 |
1.0 |
1.0 |
|
Цифровой идентификатор ПО |
362319064 |
1686257056 |
4090641921 |
3655915527 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 | |||
Метрологические и основные технические характеристики СИКНП приведены в таблицах 4, 5, 6 и 7.
Таблица 4 - Состав и основные метрологические характеристики ИК
|
Номе р ИК |
Наименовани е ИК |
Количеств о ИК (место установки ) |
Состав |
ИК |
Диапазон измерений1 ), т/ч |
Пределы допускаемой относительно й погрешности ИК, % |
|
Первичный измерительны й преобразовате ль |
Вторична я часть | |||||
|
1, 2 |
ИК массы и массового расхода дизельного топлива |
2 (ИЛ 1, ИЛ 2) |
РМ |
ИВК |
от 10 до 115 |
±0,25 %2), ±0,20 %3) |
| ||||||
Таблица 5 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода дизельного топлива, т/ч |
от 10 до 115 |
|
Пределы допускаемой относительной погрешности измерений массы дизельного топлива, % |
±0,25 |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных линий, шт. |
2 (1 рабочая, 1 контрольнорезервная) |
|
Режим работы СИКНП |
периодический |
|
Параметры электрического питания:
|
220±22, однофазное 50 |
|
Условия эксплуатации:
|
от -33 до +37 от +5 до +35 |
|
Параметры измеряемой среды | |
|
Измеряемая среда |
дизельное топливо по ГОСТ 32511-2013 (EN 590:2009) «Топливо дизельное ЕВРО. Технические условия» (с поправками, с изменением № 1) |
|
Температура измеряемой среды, °С |
от -5 до +30 |
|
Избыточное давление измеряемой среды, МПа |
от 0,33 до 6,3 |
|
Плотность измеряемой среды при температуре 15 °С, кг/м3 |
от 820,0 до 845,0 |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
наносится в нижней части титульного листа инструкции по эксплуатации СИКНП типографским способом.
Комплектность средства измерений
Комплектность средства измерений приведена в таблице 8.
Таблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система измерений количества и показателей качества дизельного топлива на отводе от МНПП «Альметьевск-Нижний Новгород» к топливозаправочному комплексу ООО «Татнефтьавиасервис», заводской № 368-07 |
- |
1 шт. |
|
Инструкция по эксплуатации |
- |
1 экз. |
приведены в документе «ГСИ. Масса нефтепродуктов. Методика измерений системой измерений количества и показателей качества нефтепродуктов № 368-07 на отводе
от МНПП «Альметьевск - Нижний Новгород» к топливозаправочному комплексу ООО «Татнефтьавиасервис» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2024.50034).
Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества дизельного топлива на отводе от МНПП «Альметьевск-Нижний Новгород» к топливозаправочному комплексу ООО «Татнефтьавиасервис»
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.3.1);
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Общество с ограниченной ответственностью «Татнефтьавиасервис»
(ООО «Татнефтьавиасервис»)
ИНН: 1624446535
Юридический адрес: 420017, Республика Татарстан, м. р-н Лаишевский,
с.п. Столбищенское, тер. Аэропорт, зд. 909, офис 1
Телефон: +7 (843) 567-31-55
Изготовитель
Акционерное общество «Научно-инженерный центр «ИНКОМСИСТЕМ»
(АО НИЦ «Инкомсистем»)
ИНН 1660002574
Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. Пионерская, д. 17 Адрес места осуществления деятельности: 420095, Республика Татарстан, г. Казань, ул. Восстания, зд. 104И
Телефон: (843) 212-50-10
Web-сайт:www.incomsystem.ru
E-mail: mail@incomsystem.ru
Испытательный центрВсероссийский научно-исследовательский институт расходометрии - филиал
Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева)
Адрес местонахождения: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Юридический адрес: 190005, г. Санкт-Петербург, Московский проспект, д. 19
Телефон: (843) 272-70-62, факс: (843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310592
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию
и метрологии
от « _8 » сентябр> 2025 г. № _998
Лист № 1 Регистрационный № 96443-25 Всего листов 11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) «Химпром» 2025 Назначение средства измеренийСистема автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) «Химпром» 2025 (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения информации, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.
Описание средства измерений
АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
-
1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
-
2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер с программным обеспечением (ПО) «Пирамида 2.0», устройство синхронизации времени (УСВ), каналообразующую аппаратуру, автоматизированные рабочие места (АРМ), технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.
Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.
Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.
Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.
Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.
Передача информации от уровня ИВК в программно-аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта оптового рынка электроэнергии (ОРЭ), в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов установленных форматов в соответствии с действующими требованиями к предоставлению информации.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УСВ. УСВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).
Сравнение показаний часов сервера с УСВ осуществляется каждые 30 мин. Корректировка часов сервера производится при расхождении показаний часов сервера с УCВ более ±1 с.
Сравнение показаний часов счетчиков с часами сервера осуществляется при каждом сеансе связи, но не реже одного раза в сутки. Корректировка часов счетчиков производится при расхождении показаний с часами сервера более ±1 с.
Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на средство измерений не предусмотрено. Маркировка заводского номера АИИС КУЭ «Химпром» 2025 наносится на этикетку, расположенную на тыльной стороне сервера, типографским способом. Дополнительно заводской номер 01/2025 указывается в формуляре-паспорте.
Программное обеспечение
В АИИС КУЭ используется ПО «Пирамида 2.0». ПО «Пирамида 2.0» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «Пирамида 2.0». Метрологически значимая часть ПО «Пирамида 2.0» указана в таблице 1. Уровень защиты ПО «Пирамида 2.0» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО «Пирамида 2.0»
|
Идентификационные данные (признаки) |
Значение | |||||||||
|
Идентификационное наименование ПО |
Binary Pack Controls. dll |
Check Data Integrity. dll |
Com IECFuncti ons.dll |
ComModbu sFunctions. dll |
Com StdFunct ions.dll |
DateTimeP rocessing.d ll |
Safe Values DataUp-date.dll |
Simple Verify Data Statuses. dll |
Summary Check CRC.dll |
Values DataProc essing.dll |
|
Номер версии | ||||||||||
|
(идентификационный |
не ниже 10.6 | |||||||||
|
номер) ПО | ||||||||||
|
EB1984E |
E021CF9 |
BE77C56 |
AB65EF4 |
EC9A864 |
D1C26A2 |
B6740D34 |
61C1445 Г>Г> (ЛЛГ'П |
EFCC55 |
013E6FE 1 HQ1 Л Л | |
|
тт 1 |
0072ACF |
C974DD |
55C4F19F |
B617E4F7 |
71F3713E |
F55C7FEC |
19A3BC1 |
BB04C7 T7ODD Л О |
E91291D |
1081A4 |
|
Цифровой |
E1C7972 |
7EA9121 |
89A1B412 |
86CD87B |
60C1DA |
FF5CAF8 |
A4276386 |
F9BB42 /1 /1ТЛ/1 АН |
A6F8059 |
CF0C2D Г? GCT71 D |
|
идентификатор ПО |
69B9DB1 |
9B4D475 |
63A16CE |
4A560FC |
D056CD6 |
B1C056F |
0BB6FC8 |
44D4A0 |
7932364 |
E95F1B Г> АТ7Т7А/1 |
|
5476 |
4D5C7 |
27 |
917 |
E373 |
A4D |
AB |
85C6A3 9 |
430D5 |
B6EE64 5 | |
|
Алгоритм | ||||||||||
|
вычисления |
ЛЛТЛС | |||||||||
|
цифрового |
MD5 | |||||||||
|
идентификатора ПО | ||||||||||
Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3.
Таблица 2 — Состав ИК АИИС КУЭ и их метрологические характеристики
|
Номер ИК |
Наименование точки измерений |
Измерительные компоненты |
Сервер |
Вид электроэнергии |
Метрологические характеристики ИК | ||||
|
ТТ |
ТН |
Счетчик |
УСВ |
Границы допускаемой основной относительной погрешности (±6), % |
Границы допускаемой относительной погрешности в рабочих условиях (±6), % | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
1 |
РП-37 6 кВ, РУ-6 кВ, 1 с.ш. 6 кВ, яч. 13, КЛ-6 кВ |
ТПЛ-СВЭЛ-10 Кл.т. 0,2S 150/5 Рег. № 7010917 Фазы: А; С |
НТМИ-6-66 Кл.т. 0,5 6000/100 Рег. № 2611-70 Фазы: АВС |
ПСЧ-4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 8264021 |
Активная Реактивная |
1,0 1,8 |
2,2 4,0 | ||
|
2 |
РП-37 6 кВ, РУ-6 кВ, 2 с.ш. 6 кВ, яч. 14, КЛ-6 кВ |
ТПЛ-СВЭЛ-10 Кл.т. 0,2S 150/5 Рег. № 7010917 Фазы: А; С |
НТМИ-6-66 Кл.т. 0,5 6000/100 Рег. № 2611-70 Фазы: АВС |
ПСЧ-4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 8264021 |
УСВ-3 Рег. № 64242- |
Сервер, совместимый с платформой х86-х64 |
Активная Реактивная |
1,0 1,8 |
2,2 4,0 |
|
3 |
ГПП-1 110 кВ ПАО Химпром, РУ-6 кВ, 3 с.ш. 6 кВ, яч. 55 |
ТОЛ 10 Кл.т. 0,5 300/5 Рег. № 7069-79 Фазы: А; С |
ЗНОЛ.06 Кл.т. 0,5 6000/^3/100/^3 Рег. № 3344-72 Фазы: А; В; С |
СЭТ-4ТМ.03 Кл.т. 0,2S/0,5 Рег. № 2752404 |
16 |
Активная Реактивная |
1,1 2,3 |
3,0 4,6 | |
|
4 |
ГПП-1 110 кВ ПАО Химпром, РУ-6 кВ, 2 с.ш. 6 кВ, яч. 28 |
ТОЛ 10 Кл.т. 0,5 300/5 Рег. № 7069-79 Фазы: А; С |
ЗНОЛ.06 Кл.т. 0,5 6000/^3/100/^3 Рег. № 3344-72 Фазы: А; В; С |
СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 3669708 |
Активная Реактивная |
1,1 2,3 |
3,0 4,7 | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
ТПЛ-СВЭЛ-10 |
НТМИ-6-66 |
ПСЧ- 4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 82640-21 | |||||||
|
РП-17 6 кВ, РУ-6 |
Кл.т. 0,2S |
Кл.т. 0,5 |
Активная |
1,0 |
2,2 | ||||
|
5 |
кВ, 1 с.ш. 6 кВ, яч. |
150/5 |
6000/100 | ||||||
|
2 |
Рег. № 70109-17 |
Рег. № 2611-70 |
Реактивная |
1,8 |
4,0 | ||||
|
Фазы: А; С |
Фазы: АВС | ||||||||
|
ТПЛ-СВЭЛ-10 |
НТМИ-6-66 |
ПСЧ- 4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 82640-21 | |||||||
|
РП-17 6 кВ, РУ-6 |
Кл.т. 0,2S |
Кл.т. 0,5 |
Активная |
1,0 |
2,2 | ||||
|
6 |
кВ, 1 с.ш. 6 кВ, яч. |
400/5 |
6000/100 | ||||||
|
6 |
Рег. № 70109-17 |
Рег. № 2611-70 |
Реактивная |
1,8 |
4,0 | ||||
|
Фазы: А; С |
Фазы: АВС | ||||||||
|
ТПЛ-СВЭЛ-10 |
НТМИ-6 |
ПСЧ- 4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 82640-21 | |||||||
|
РП-17 6 кВ, РУ-6 |
Кл.т. 0,2S |
Кл.т. 0,5 |
Активная |
1,0 |
2,2 | ||||
|
7 |
кВ, 2 с.ш. 6 кВ, яч. 17 |
150/5 Рег. № 70109-17 Фазы: А; С |
6000/100 Рег. № 831-53 Фазы: АВС |
УСВ-3 Рег. № 64242-16 |
Сервер, совместимый |
Реактивная |
1,8 |
4,0 | |
|
РП-17 6 кВ, РУ-6 |
ТПЛ-СВЭЛ-10 Кл.т. 0,2S |
НТМИ-6 Кл.т. 0,5 |
ПСЧ- 4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 82640-21 |
с платформой х86-х64 |
Активная |
1,0 |
2,2 | ||
|
8 |
кВ, 2 с.ш. 6 кВ, яч. |
150/5 |
6000/100 | ||||||
|
21 |
Рег. № 70109-17 |
Рег. № 831-53 |
Реактивная |
1,8 |
4,0 | ||||
|
Фазы: А; С |
Фазы: АВС | ||||||||
|
ТПЛ-СВЭЛ-10 |
НТМИ-6 |
ПСЧ- 4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 82640-21 | |||||||
|
РП-18 6 кВ, РУ-6 |
Кл.т. 0,2S |
Кл.т. 0,5 |
Активная |
1,0 |
2,2 | ||||
|
9 |
кВ, 1 с.ш. 6 кВ, яч. |
300/5 |
6000/100 | ||||||
|
31 |
Рег. № 70109-17 |
Рег. № 831-53 |
Реактивная |
1,8 |
4,0 | ||||
|
Фазы: А; С |
Фазы: АВС | ||||||||
|
ТПЛ-СВЭЛ-10 |
НТМИ-6 |
ПСЧ- 4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 82640-21 | |||||||
|
РП-18 6 кВ, РУ-6 |
Кл.т. 0,2S |
Кл.т. 0,5 |
Активная |
1,0 |
2,2 | ||||
|
10 |
кВ, 1 с.ш. 6 кВ, яч. |
150/5 |
6000/100 | ||||||
|
41 |
Рег. № 70109-17 |
Рег. № 831-53 |
Реактивная |
1,8 |
4,0 | ||||
|
Фазы: А; С |
Фазы: АВС |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
ТПЛ-СВЭЛ-10 |
НТМИ-6 |
ПСЧ- 4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 82640-21 | |||||||
|
РП-18 6 кВ, РУ-6 |
Кл.т. 0,2S |
Кл.т. 0,5 |
Активная |
1,0 |
2,2 | ||||
|
11 |
кВ, 2 с.ш. 6 кВ, яч. |
150/5 |
6000/100 | ||||||
|
30 |
Рег. № 70109-17 |
Рег. № 831-53 |
Реактивная |
1,8 |
4,0 | ||||
|
Фазы: А; С |
Фазы: АВС | ||||||||
|
ТПЛ-СВЭЛ-10 |
НТМИ-6 |
ПСЧ- 4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 82640-21 | |||||||
|
РП-18 6 кВ, РУ-6 |
Кл.т. 0,2S |
Кл.т. 0,5 |
Активная |
1,0 |
2,2 | ||||
|
12 |
кВ, 2 с.ш. 6 кВ, яч. |
300/5 |
6000/100 | ||||||
|
24 |
Рег. № 70109-17 |
Рег. № 831-53 |
Реактивная |
1,8 |
4,0 | ||||
|
Фазы: А; С |
Фазы: АВС | ||||||||
|
ТПЛ-СВЭЛ-10 |
НТМИ-6 |
ПСЧ- 4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 82640-21 | |||||||
|
РП-18 6 кВ, РУ-6 |
Кл.т. 0,2S |
Кл.т. 0,5 |
Активная |
1,0 |
2,2 | ||||
|
13 |
кВ, 2 с.ш. 6 кВ, яч. 52 |
300/5 Рег. № 70109-17 Фазы: А; С |
6000/100 Рег. № 831-53 Фазы: АВС |
УСВ-3 Рег. № 64242-16 |
Сервер, совместимый |
Реактивная |
1,8 |
4,0 | |
|
РП-18 6 кВ, РУ-6 |
ТПЛ-СВЭЛ-10 Кл.т. 0,2S |
НТМИ-6 Кл.т. 0,5 |
ПСЧ- 4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 82640-21 |
с платформой х86-х64 |
Активная |
1,0 |
2,2 | ||
|
14 |
кВ, 1 с.ш. 6 кВ, яч. |
300/5 |
6000/100 | ||||||
|
37 |
Рег. № 70109-17 |
Рег. № 831-53 |
Реактивная |
1,8 |
4,0 | ||||
|
Фазы: А; С |
Фазы: АВС | ||||||||
|
ТПЛ-СВЭЛ-10 |
НТМИ-6 |
ПСЧ- 4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 82640-21 | |||||||
|
РП-18 6 кВ, РУ-6 |
Кл.т. 0,2S |
Кл.т. 0,5 |
Активная |
1,0 |
2,2 | ||||
|
15 |
кВ, 1 с.ш. 6 кВ, яч. |
300/5 |
6000/100 | ||||||
|
39 |
Рег. № 70109-17 |
Рег. № 831-53 |
Реактивная |
1,8 |
4,0 | ||||
|
Фазы: А; С |
Фазы: АВС | ||||||||
|
ТПЛ-СВЭЛ-10 |
НТМИ-6 |
ПСЧ- 4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 82640-21 | |||||||
|
РП-18 6 кВ, РУ-6 |
Кл.т. 0,2S |
Кл.т. 0,5 |
Активная |
1,0 |
2,2 | ||||
|
16 |
кВ, 2 с.ш. 6 кВ, яч. |
300/5 |
6000/100 | ||||||
|
26 |
Рег. № 70109-17 |
Рег. № 831-53 |
Реактивная |
1,8 |
4,0 | ||||
|
Фазы: А; С |
Фазы: АВС |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
17 |
РП-18 6 кВ, РУ-6 кВ, 2 с.ш. 6 кВ, яч. 28 |
ТПЛ-СВЭЛ-10 Кл.т. 0,2S 300/5 Рег. № 70109-17 Фазы: А; С |
НТМИ-6 Кл.т. 0,5 6000/100 Рег. № 831-53 Фазы: АВС |
ПСЧ- 4ТМ.06Т.01 Кл.т. 0,5S/1,0 Рег. № 82640-21 |
УСВ-3 Рег. № 64242-16 |
Сервер, совместимый с платформой х86-х64 |
Активная Реактивная |
1,0 1,8 |
2,2 4,0 |
|
18 |
РП-17 6 кВ, РУ-6 кВ, 1 СШ 6 кВ, яч. 3, КЛ-6 кВ |
ТПЛ-СВЭЛ-10 Кл.т. 0,2S 600/5 Рег. № 70109-17 Фазы: А; С |
НТМИ-6-66 Кл.т. 0,5 6000/100 Рег. № 2611-70 Фазы: АВС |
СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-17 |
Активная Реактивная |
0,9 1,6 |
1,6 2,6 | ||
|
19 |
РП-17 6 кВ, РУ-6 кВ, 2 СШ 6 кВ, яч. 20, КЛ-6 кВ |
ТПЛ-СВЭЛ-10 Кл.т. 0,2S 600/5 Рег. № 70109-17 Фазы: А; С |
НТМИ-6 Кл.т. 0,5 6000/100 Рег. № 831-53 Фазы: АВС |
СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-17 |
Активная Реактивная |
0,9 1,6 |
1,6 2,6 | ||
|
20 |
ГПП-1 110 кВ ПАО Химпром, РУ-6 кВ, 8 СШ 6 кВ, яч. 122, КЛ-6 кВ |
ТЛО-10 Кл.т. 0,5S 300/5 Рег. № 25433-11 Фазы: А; В; С |
ЗНОЛ.06 Кл.т. 0,5 6000/^3/100/^3 Рег. № 3344-72 Фазы: А; В; С |
СЭТ-4ТМ.03М.01 Кл.т. 0,5S/1,0 Рег. № 36697-17 |
Активная Реактивная |
1,3 2,5 |
3,3 5,6 | ||
|
Пределы допускаемой абсолютной погрешности часов компонентов АИ времени UTC(SU) |
ИС КУЭ в рабочих условиях относительно шкалы |
±5 с | |||||||
Примечания:
-
1 В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.
-
2 Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.
-
3 Погрешность в рабочих условиях указана для ИК №№ 3, 4 для силы тока 5 % от 1ном, для остальных ИК - для силы тока 2 % от 1ном; cos ф = 0,8инд.
-
4 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УСВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.
Таблица 3 - Основные технические характеристики ИК
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество ИК |
20 |
|
Нормальные условия: | |
|
параметры сети: | |
|
напряжение, % от ином |
от 95 до 105 |
|
сила тока, % от 1ном | |
|
для ИК №№ 3, 4 |
от 5 до 120 |
|
для остальных ИК |
от 1 до 120 |
|
коэффициент мощности cosф |
0,9 |
|
частота, Гц |
от 49,8 до 50,2 |
|
температура окружающей среды, °С |
от +15 до +25 |
|
Условия эксплуатации: | |
|
параметры сети: | |
|
напряжение, % от ином |
от 90 до 110 |
|
сила тока, % от 1ном | |
|
для ИК №№ 3, 4 |
от 5 до 120 |
|
для остальных ИК |
от 1 до 120 |
|
коэффициент мощности cosф |
от 0,5 до 1,0 |
|
частота, Гц |
от 49,6 до 50,4 |
|
температура окружающей среды в месте расположения ТТ, ТН, °С |
от -45 до +40 |
|
температура окружающей среды в месте расположения счетчиков, °С |
от +5 до +35 |
|
температура окружающей среды в месте расположения сервера, °С |
от +15 до +25 |
|
Надежность применяемых в АИИС КУЭ компонентов: | |
|
для счетчиков типа СЭТ-4ТМ.03: | |
|
среднее время наработки на отказ, ч, не менее |
90000 |
|
среднее время восстановления работоспособности, ч |
2 |
|
для счетчиков типа СЭТ-4ТМ.03М (регистрационный номер в Федеральном | |
|
информационном фонде 36697-08): | |
|
среднее время наработки на отказ, ч, не менее |
140000 |
|
среднее время восстановления работоспособности, ч |
2 |
|
1 |
2 |
|
для счетчиков типов ПСЧ-4ТМ.06Т, СЭТ-4ТМ.03М (регистрационный номер в Федеральном информационном фонде 36697-17): | |
|
среднее время наработки на отказ, ч, не менее |
220000 |
|
среднее время восстановления работоспособности, ч |
2 |
|
для УСВ: | |
|
среднее время наработки на отказ, ч, не менее |
45000 |
|
среднее время восстановления работоспособности, ч |
2 |
|
для сервера: | |
|
среднее время наработки на отказ, ч, не менее |
50000 |
|
среднее время восстановления работоспособности, ч |
1 |
|
Глубина хранения информации: | |
|
для счетчиков: | |
|
тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее |
113 |
|
при отключении питания, лет, не менее |
40 |
|
для сервера: | |
|
хранение результатов измерений и информации состояний средств | |
|
измерений, лет, не менее |
3,5 |
Надежность системных решений:
защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;
резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.
В журналах событий фиксируются факты:
-
- журнал счетчиков: параметрирования;
пропадания напряжения; коррекции времени в счетчиках.
-
- журнал сервера: параметрирования; пропадания напряжения;
коррекции времени в счетчиках и сервере; пропадание и восстановление связи со счетчиками.
Защищенность применяемых компонентов:
-
- механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;
промежуточных клеммников вторичных цепей напряжения; испытательной коробки;
сервера.
-
- защита на программном уровне информации при хранении, передаче, параметрировании:
счетчиков электрической энергии; сервера.
Возможность коррекции времени в: счетчиках электрической энергии (функция автоматизирована); сервере (функция автоматизирована).
Возможность сбора информации:
о состоянии средств измерений;
о результатах измерений (функция автоматизирована).
Цикличность:
измерений 30 мин (функция автоматизирована);
сбора не реже одного раза в сутки (функция автоматизирована).
Знак утверждения типа
наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.
Комплектность средства измерений Комплектность АИИС КУЭ представлена в таблице 4.
Таблица 4 — Комплектность АИИС КУЭ
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Трансформаторы тока |
ТПЛ-СВЭЛ-10 |
34 |
|
Трансформаторы тока |
ТОЛ 10 |
4 |
|
Трансформаторы тока |
ТЛО-10 |
3 |
|
Трансформаторы напряжения |
НТМИ-6-66 |
3 |
|
Трансформаторы напряжения |
НТМИ-6 |
3 |
|
Трансформаторы напряжения |
ЗНОЛ.06 |
9 |
|
Счетчики электрической энергии многофункциональные |
ПСЧ-4ТМ.06Т |
15 |
|
Счетчики электрической энергии многофункциональные |
СЭТ-4ТМ.03М |
4 |
|
Счетчики электрической энергии многофункциональные |
СЭТ-4ТМ.03 |
1 |
|
Устройства синхронизации времени |
УСВ-3 |
1 |
|
Сервер |
Сервер, совместимый с платформой х86-х64 |
1 |
|
Формуляр-паспорт |
01.2025.Химпром-АУ. ФО-ПС |
1 |
|
Методика поверки |
— |
1 |
приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ «Химпром» 2025», аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312078.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
ПравообладательПубличное акционерное общество «Химпром»
(ПАО «Химпром»)
ИНН 2124009521
Юридический адрес: 429965, Чувашская Респ., г. Новочебоксарск, ул. Промышленная, д. 101
Телефон: +7 (8352) 73-55-55
Web-сайт: www.himprom.com
Е-mail: himprom@himprom.com
ИзготовительОбщество с ограниченной ответственностью «КС Энергосбыт» (ООО «КС Энергосбыт»)
ИНН 9731011766
Адрес: 129090, г. Москва, пр-кт Мира, д. 40, офис 809
Телефон: (495) 134-16-57
Web-сайт: www.kssbyt.ru
Е-mail: info@kssbyt.ru
Испытательный центрОбщество с ограниченной ответственностью «ЭнергоПромРесурс»
(ООО «ЭнергоПромРесурс»)
Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, офис 19
Телефон: (495) 380-37-61
E-mail: energopromresurs2016@gmail.com
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312047
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию18
от «
сентябп5
лг 1998
2025 г. №
Лист № 1 Регистрационный № 96444-25 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи плотности вибрационные Лофиус-1ПНазначение средства измерений
Преобразователи плотности вибрационные Лофиус-1П (далее - преобразователи), предназначены для измерений плотности жидких сред в трубопроводах и резервуарах с выдачей измерительной информации в систему верхнего уровня по цифровому выходному сигналу.
Описание средства измерений
Принцип измерений плотности основан на зависимости резонансной частоты механических колебаний чувствительного элемента от плотности измеряемой среды. Чувствительный элемент дополнительно включает в себя термосопротивление для корректировки значений плотности при изменении температуры измеряемой среды.
Конструктивно преобразователи состоят из блока электронного и чувствительного элемента в виде камертона, внутри которого закреплен пьезоэлектрический преобразователь.
Преобразователь имеет фланцевый, штуцерный и иные способы присоединения к трубопроводу.
В зависимости от вида выходного сигнала преобразователи имеют исполнения:
-
- АЦ - с выходным сигналом в виде силы постоянного тока от 4 до 20 мА при сопротивлении нагрузки не более 500 Ом, изменяющейся пропорционально измеренному или вычисленному значению, с дополнительным цифровым выходным сигналом по интерфейсу BELL-202 с протоколом обмена по стандарту HART;
-
- ЦС - с цифровым выходным сигналом по интерфейсу RS-485.
Преобразователи изготавливаются в общепромышленном и взрывозащищенном исполнениях.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на маркировочную табличку. Общий вид (схема) маркировочной таблички представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Для ограничения доступа в целях несанкционированной настройки и вмешательства производится пломбирование посредством нанесения пломбы на винты платы блока электронного.
Внешний вид преобразователя и места нанесения знака утверждения типа приведены на рисунке 2.
Схема пломбирования от несанкционированного доступа, обозначение мест установки пломбы завода-изготовителя представлены на рисунке 3.
Место нанесения заводского
Место нанесения заводского номера средства измерений
номера средства измерений
Рисунок 1 - Общий вид (схема) маркировочной таблички
Место нанесения
Место нанесения знака утверждения типа
знака утверждения
типа
Место нанесения
знака утверждения типа
Место нанесения заводского номера средства измерений
Рисунок 2 - Внешний вид преобразователя
Место пломбирования пломбой завода-изготовителя
Рисунок 3 - Схема пломбирования преобразователя от несанкционированного доступа, обозначение места пломбирования пломбой завода-изготовителя
Программное обеспечениеПреобразователи имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем, которое устанавливается в энергонезависимую память при изготовлении. Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Преобразователи обеспечивают идентификацию встроенного ПО посредством индикации идентификационного наименования, номера версии и цифрового идентификатора ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО преобразователей
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Lofius link |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.2.ХХ.ХХ!) |
|
Цифровой идентификатор ПО |
- |
|
|( ХХ.ХХ - метрологически незначимая часть, где Х = 0 - |
9 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с рекомендацией Р 50.2.077-2014 - высокий.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний плотности, кг/м3 |
от 0 до 2000 |
|
Диапазон измерений плотности, кг/м3 |
от 650 до 1630 |
|
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 |
±1,00 |
|
Пределы допускаемой приведенной погрешности преобразования плотности в значение выходного аналогового сигнала, % |
±0,1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Электропитание, В |
27 +J9 |
|
Потребляемая электрическая мощность по каждому каналу, Вт, не более
|
0,7 1,5 |
|
Максимальное рабочее давление измеряемой среды, МПа, не более1) |
10,0 |
|
Диапазон температур окружающей среды, °С Относительная влажность окружающей среды, при температуре (55±2) °С, % |
от -60 до +75 100 |
|
Диапазон температуры рабочей среды, °C |
от -60 до +200 |
|
Степень защиты по ГОСТ 14254-2015 |
IP66/IP67, IP68 |
|
Масса, кг, не более |
4 |
|
Габаритные размеры (без учета кабельного ввода, до присоединительного элемента), мм, не более1):
|
74x90x131 129x92x129 |
|
Маркировка взрывозащиты |
0Ex ia IIC Т6...Т2 Ga Х 1Ex db IIC Т6...Т2 Gb Х |
|
1) В зависимости от заказа | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
150 000 |
наносится методом лазерной гравировки на планку, закрепленную на корпусе преобразователя и на титульный лист эксплуатационной документации методом ксерокопирования.
Комплектность средства измерений
|
Таблица 5 - Комплект поставки преобразователей | ||
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Преобразователь плотности вибрационный |
Лофиус-1П |
1 |
|
Комплект монтажных частей |
- |
По заказу |
|
Паспорт |
ГРВТ.414152.001ПС |
1 |
|
Руководство по эксплуатации |
ГРВТ.414152.001РЭ |
1 на 50 преобразователей |
|
Комплект разрешительной документации |
- |
По заказу |
приведены в разделе «ОПИСАНИЕ И РАБОТА» руководства по эксплуатации ГРВТ.414152.001РЭ.
Нормативные и технические документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений плотности, утвержденная приказом Росстандарта от 01 ноября 2019 г. № 2603;
ГРВТ.414152.001 ТУ «Преобразователи плотности вибрационные Лофиус-1П.
Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Инвард» (ООО «Инвард»)
ИНН 6230072201
Юридический адрес: 390000, Рязанская обл., г. Рязань, ул. Маяковского, д. 1а, помещ. 51
Телефон: +7 (4912) 50-03-58
Web-сайт: www.invard.ru
E-mail: inbox@invard.ru
Изготовитель
Общество с ограниченной ответственностью «Инвард»
(ООО «Инвард»)
ИНН 6230072201
Адрес: 390000, Рязанская обл., г. Рязань, улица Маяковского, дом 1а, помещ. 51 Телефон: +7 (4912) 50-03-58
Web-сайт: www.invard.ru
E-mail: inbox@invard.ru
Испытательный центрФедеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13
