МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

31 декабря 2020 г.

Москва

О внесении изменений в описание типа на установки измерительные «БАРС»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. №  2346, и в связи с обращениями ООО «СТК Инжиниринг»

от 13 августа 2020 г. № 155-20 и № 156-20 приказываю:

• 1.  Утвердить новую редакцию описания типа на установки измерительные «БАРС», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 71741-18, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 1149-9-2020 «ГСИ. Установки измерительные «БАРС». Методика поверки», утвержденному ВНИИР - филиала ФГУП «ВНИИМ им. Д.И.Менделеева» от 13 июля 2020 г.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                     С.С .Голубев

f                                  "~А

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

CHl./Jt НИЯ О СтИФИКА'И ,)Н

Сертификат: 01C9SC9A007CACB9B24B5327C21BB4CE93 Кому выдан: Голубев Сергей Сергеевич Действителен: с 23.11.2020 до 23.11.2021

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2378

Лист № 1 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки измерительные «БАРС»

Установки измерительные «БАРС» (далее по тексту - установки), предназначены для измерения массового расхода и массы нефтегазоводяной смеси, объемного расхода и объема попутного свободного нефтяного газа, приведенного к стандартным условиям, массового расхода и массы сепарированной нефти без учета воды, а также отображения, архивирования и передачи результатов измерений и аварийных сигналов на диспетчерский пункт нефтяного промысла.

Описание средства измерений

Принцип действия установки основан на разделении в сепараторе нефтегазоводяной смеси (далее по тексту - НГВ смеси) на жидкостную и газовую составляющую с последующим измерением массы и массового расхода жидкостной составляющей НГВ смеси, массы и массового расхода нефти без учета воды, измерений объема и объемного расхода свободного нефтяного газа, приведённых к стандартным условиям.

Измерение отделенной в процессе сепарации массы скважинной жидкости производится кориолисовыми счетчиками-расходомерами. Измерение выделившегося в процессе сепарации объема нефтяного газа производится с применением кориолисовых или объемных счетчиков-расходомеров, позволяющих по измеренным значениям давления газа, температуры, коэффициента сжимаемости и времени, вычислить объем и объемный расход газа, приведенный к стандартным условиям.

Объемную долю воды скважинной жидкости измеряют с применением поточного преобразователя влагосодержания, либо определяют в химико-аналитической лаборатории по аттестованным в установленном порядке методикам измерений и вводят в систему обработки информации вручную, либо система обработки информации вычисляет объемную долю воды в скважинной жидкости на основе результатов измерений канала плотности массового расходомера, а также плотности нефти и воды, введенных в нее вручную и определенных в химикоаналитической лаборатории по стандартным методам и аттестованным в установленном порядке методикам измерений.

Счетчики-расходомеры жидкости и газа регистрируют текущие значения измеряемых параметров расхода, массы и объема. Средства измерений объемной доли воды в нефти регистрируют текущее содержание воды в жидкости. Данные от средств измерений передаются в контроллер для дальнейшей обработки информации, контроллер отображает информацию на дисплее и выдает информацию на интерфейсные выходы.

В состав установки входят блок технологический (далее по тексту - БТ) и блок автоматики/блок контроля и управления (далее по тексту - БА/БКУ).

Каждый блок представляет собой модульное здание типовой конструкции с размещенным внутри оборудованием. Блоки соединяются между собой интерфейсными и силовыми кабелями.

В БТ размещены:

• -   устройство распределительное (УР);

• -    сепаратор;

• -   расходомер жидкостной;

• -   расходомер газовый;

• -   первичные измерительные преобразователи температуры, давления с токовым

выходом 4 - 20 мА;

• -   трубопроводная обвязка.

УР может быть выполнено на многоходовом кране или на трехходовых шаровых кранах и служит для подключения выбранной скважины к сепаратору установки. По требованию заказчика БТ может поставляться раздельными блоками, в одном из которых размещается непосредственно измерительный узел, в другом - устройство переключения скважин.

Сепаратор представляет собой стальной резервуар, предназначенный для отделения и накопления газа, сбора и отстоя жидкости с последующим отводом их в выпускной коллектор.

Гидравлическая схема блока технологического обеспечивает возможность отбора проб жидкости и газа, а также установки измерительных преобразователей в соответствии с заказом.

БА/БКУ используется для размещения, укрытия и обеспечения условий нормальной работы устанавливаемого в нем оборудования, в состав которого входят:

• -   шкаф управления и обработки информации (СУОИ);

• -    шкаф силового питания установки, систем отопления, освещения, вентиляции;

• -    шкаф вторичного оборудования.

Шкафы могут быть выполнены как в раздельном исполнении, так и совмещены в один шкаф.

В состав системы могут входить следующие средства измерений (см. таблицу 1). Таблица 1 - Средства измерений (СИ).

БА/БКУ не является обязательным компонентом, оборудование может быть размещено в помещении заказчика. В зависимости от комплектации применяется один из следующих контроллеров:

• -   Системы управления модульные B&R X20

• -   Контроллеры программируемые DirectLOGIC, CLICK, Productivity 2000, Productivity 3000, Protos X, Terminator

• -   Контроллеры SCADAPack 32/32P, 314/314E, 330/334 (330E/334E), 350/357 (350E/357E), 312, 313, 337E, 570/575

• -   Контроллеры SCADAPack на основе измерительных модулей 5209, 5232, 5305

• -   Контроллеры программируемые SIMATIC S7-300,

• -   Контроллеры программируемые SIMATIC S7-400,

• -   Контроллеры программируемые SIMATIC S7-1200,

• -   Модули измерительные контроллеров программируемых SI-MATIC S7-1500

• -   Контроллеры измерительные ControlWave Micro

Установки обеспечивают для каждой подключенной на измерение нефтяной скважины:

• -   прямые измерения массового расхода и массы, сепарированной НГВ смеси;

• -   прямые и косвенные измерения объемного расхода и объема свободного нефтяного газа, приведенных к стандартным условиям;

• -   прямые и косвенные измерения объемной доли воды в НГВ смеси

• -   измерение массового расхода нефти и массы нефти без учета воды;

• -   косвенные измерения массового расхода и массы сепарированной нефти;

• -   индикации, архивирования и передачи результатов измерений на диспетчерский пункт нефтяного промысла.

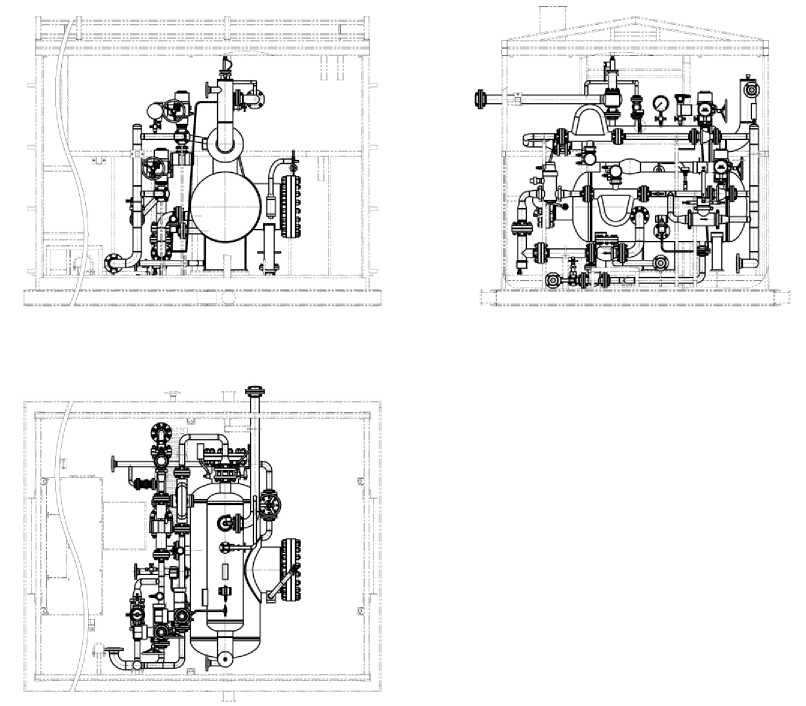

Эскизная компоновка измерительного блока установок измерительных «БАРС» приведена на рисунке 1.

Рисунок 1 Общий вид установки измерительной «БАРС»

Пломбирование установок не предусмотрено. Средства измерений, находящиеся в составе установки, подлежат пломбированию в соответствии с описанием типа.

Программное обеспечение (далее по тексту - ПО) установок представляет собой встроенное ПО контроллера, входящего в состав установок. ПО установки разделено на метрологически значимую и метрологически незначимую части. ПО контроллеров, влияющее на метрологические характеристики установок, хранится в энергонезависимой (flash) памяти контроллеров, обеспечивает общее управление ресурсами вычислительного процессора, базами данных и памятью, интерфейсами контроллера, произведение вычислительных операций, хранение калибровочных таблиц, передачу данных на верхний уровень. ПО контроллеров, не влияющее на метрологические характеристики установок, хранит все библиотеки, процедуры и подпрограммы взаимодействия с операционной системой и периферийными устройствами. После включения электропитания установок происходит автоматическая инициализация контроллера в режиме исполнения. Встроенное ПО контроллеров устанавливается на заводе-изготовителе контроллеров и в процессе эксплуатации изменению не подлежит. Метрологические характеристики установок нормированы с учетом встроенного ПО контроллеров.

Наименования ПО и идентификационные данные указаны в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Нормирование метрологических характеристик установок проведено с учетом того, что ПО является неотъемлемой частью установки Защита ПО установки от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу, осуществляется путем разделения, идентификации, защиты от несанкционированного доступа.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 - 2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Метрологические и технические характеристики

Метрологические и основные технические характеристики установок приведены в таблице 3 и 4.

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

наносится на металлическую маркировочную табличку, крепящуюся снаружи БТ и БА/БКУ, методом фотохимического травления или аппликацией, а также в центр титульных листов паспорта, формуляра и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплектность поставки установок приведена в таблице 5.

Таблица 5 - Комплектность средства измерений

осуществляется по документу МП 1149-9-2020 «Государственная система обеспечения единства измерений. Установки измерительные «БАРС». Методика поверки», утвержденному ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева» от 13 июля 2020 г.

Основные средства поверки:

• -     рабочие эталоны 1-го или 2-ого разряда по ГОСТ 8.637-2013 «ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков»;

• -     средства поверки в соответствии с нормативными документами на поверку средств измерений, входящих в состав установки.

Знак поверки наносится на свидетельство о поверке установок в виде оттиска повери-тельного клейма или наклейки.

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Масса нефти и попутного нефтяного газа. Методика измерений с применением измерительной установки «БАРС» производства ООО «СТК Инжиниринг», утвержденном ВНИИР - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» от «24» августа 2020 года (свидетельство об аттестации МИ № 01.00257-2013/9209-20 от «24» августа 2020 г.)

Приказ Минэнерго России от 15.03.2016 № 179 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, вы-

Лист № 8 Всего листов 8 полняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений».

ГОСТ 8.637-2013 ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков

ГОСТ Р 8.615-2005 ГСИ. Измерения количества извлекаемых из недр нефти и нефтяного газа. Общие метрологические и технические требования

ТУ 3667-063-13880480-2016 Установки измерительные БАРС. Технические условия

Общество с ограниченной ответственностью «СТК Инжиниринг»

(ООО «СТК-Инжиниринг»)

ИНН 781601001

Адрес: 192241, Россия, Санкт-Петербург, пр. Александровской фермы, д. 29, литер АН, пом. 6.

Телефон +7 (499) 404-05-25

Email: info@stkengineering.ru

Всероссийский научно - исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологиии им. Д.И. Менделеева»

(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Меделеева»)

Адрес: 420088, Россия, Республика Татарстан, г. Казань, ул. 2-ая Азинская, д. 7 «а» Телефон: +7 843 272 46 11

E-mail: office@vniir.org

Уникальный номер записи об аккредитации в реестре аккредитованных лиц ВНИИР -филиал ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа RA.RU 310592
