№2672 от 14.12.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 63043
О внесении изменений в описание типа и продлении свидетельства
об утверждении типа средства измерений № 54241 "Аспираторы Хроматэк ПВ-2"
Приказы по основной деятельности по агентству Вн. Приказ № 2672 от 14.12.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
14 декабря 2018 г.
2672
Москва
О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 54241 «Аспираторы Хроматэк ПВ-2»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент), и в связи с обращениями ЗАО СКВ «Хроматэк» от 08 октября 2018 г. № 14-03/187 и № 14-03/197 приказываю:
-
1. Внести изменения в описание типа на аспираторы Хроматэк ПВ-2, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 56604-14, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Продлить срок действия свидетельства об утверждении типа средств измерений № 54241 «Аспираторы Хроматэк ПВ-2» на последующие 5 лет.
-
3. Управлению метрологии (Д.В .Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2672
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Аспираторы Хроматэк ПВ-2
Назначение средства измерений Аспираторы Хроматэк ПВ-2 предназначены для измерения объемного расхода воздуха и времени отбора для последующего определения объема пробы воздуха.
Описание средства измеренийАспиратор Хроматэк ПВ-2 представляет собой электрический, малорасходный, двухканальный, переносной прибор с автоматическим управлением для отбора разовых проб газа при атмосферном давлении.
В состав аспираторов Хроматэк ПВ-2 входит насос, измерители и регуляторы расхода газа. Задание расхода и времени отбора осуществляется при помощи управляющих кнопок. Для контроля параметров работы аспиратора используется индикатор. Аспиратор имеет контроллер, обеспечивающий хранение данных и управление работой узлов аспиратора.
Принцип действия аспиратора Хроматэк ПВ-2 основан на создании разряжения со стабильными параметрами, за счет которого прокачивается отбираемая проба воздуха.
Общий вид аспиратора представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

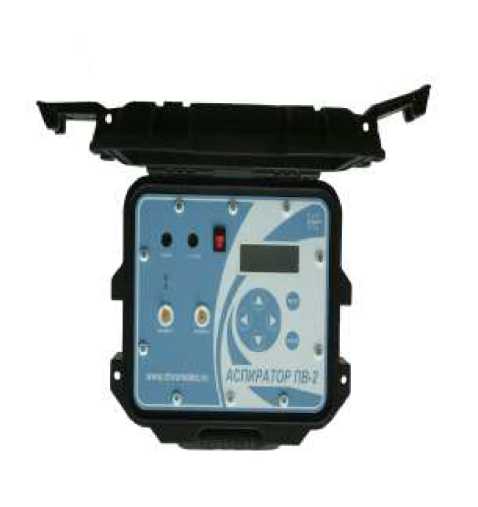

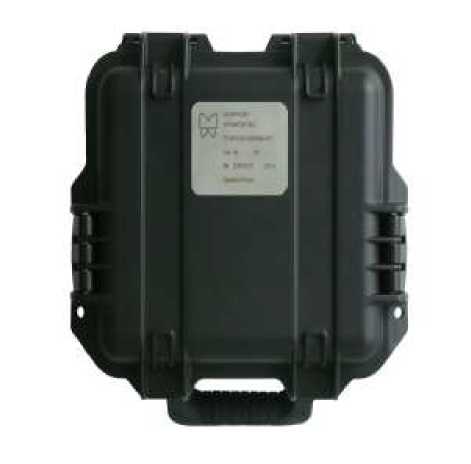

Рисунок 1 - Общий вид аспиратора

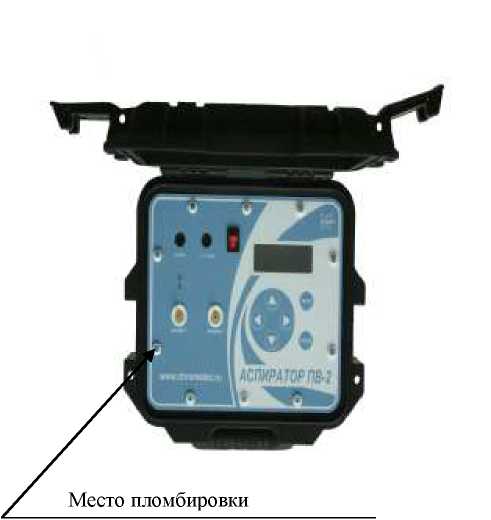

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечениеПрограммное обеспечение (ПО) защищено от непреднамеренных и преднамеренных изменений. Уровень защиты - «высокий», в соответствии с Р 50.2.077-2014..
ПО не оказывает влияния на метрологические характеристики аспиратора.
Наименование, идентификационное наименование, номер версии ПО, представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные признаки |
Значение |
|
Идентификационное наименование ПО |
214.00153-1 |
|
Номер версии (идентификационный номер) ПО |
1.0.0.1 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон расхода приведенного к нормальным условиям |
от 20 до 200 см3/мин, с дискретностью 1 см3/мин |
|
Пределы допускаемой основной приведенной (к максимальному значению) погрешности измерения расхода, % |
±5 |
|
Диапазон задания времени отбора |
от 10 с до 99 мин 59с, с дискретностью 1 с |
|
Ход часов аспиратора, с/ч |
±5 |
|
Пределы допускаемой дополнительной погрешности измерения расхода от изменения температуры окружающего воздуха на каждые 10 °С, не более |
0,5 предела основной приведенной погрешности измерения расхода |
П Продолжение таблицы 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Время непрерывной работы, не менее |
1 ч |
|
Параметры электрического питания:
напряжением, В |
12±2 |
|
12±2 | |
|
Габаритные размеры, мм, не более:
|
300 249 196 |
|
Масса, кг, не более |
7 |
|
Условия эксплуатации:
|
от минус 10 до 40 98 от 84 до 106,7 (от 630 до 800 мм рт. ст.) |
|
Средняя наработка на отказ, ч, не менее |
6000 |
|
Средний срок службы, лет, не менее |
6 |
наносится на верхнюю часть титульного листа паспорта и руководства по эксплуатации, типографическим способом.
Комплектность средства измеренийТаблица 2 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Аспиратор Хроматэк ПВ-2 |
214.4.471.001 |
1 шт. |
|
Источник питания постоянного тока (12 B, 5 А) |
- |
1 шт. |
|
Комплект ЗИП |
214.4.060.143 |
1 шт. |
|
Аспиратор Хроматэк ПВ-2. Руководство по эксплуатации |
214.4.471.001РЭ |
1 экз. |
|
Аспиратор Хроматэк ПВ-2. Методика поверки |
214.4.471.001МП |
1 экз. |
|
Аспиратор Хроматэк ПВ-2. Паспорт |
214.4.471.001ПС |
1 экз. |
осуществляется по документу «Аспиратор Хроматэк ПВ-2. Методика поверки 214.4.471.001МП», утвержденному ГЦИ СИ ФБУ «Марийский ЦСМ» 29.11.2013 г.
Основные средства поверки:
Расходомер газа тепловой модели EL-Flow, регистрационный номер в Федеральном информационном фонде 25705-10.
Секундомер электронный Счет-1М, регистрационный номер в Федеральном информационном фонде 40929-09.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт, или на свидетельство о поверке, а так же на аспиратор в соответствии с рисунком 2.
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к аспираторам Хроматэк ПВ-2ГОСТ Р 51945-2002 Аспираторы. Общие технические условия
ТУ 4215-020-12908609-2011 Аспиратор Хроматэк ПВ-2
ИзготовительЗакрытое Акционерное Общество Специальное Конструкторское Бюро «Хроматэк» (ЗАО СКБ «Хроматэк»)
ИНН 1215032212
Адрес юридический: 424000, Республика Марий Эл, г. Йошкар-Ола, ул. Строителей, д. 94
Телефон (факс): (88362) 68-59-01, ((88362) 68-59-19)
Web-сайт: www.chromatec.ru
E-mail: mail@chromatec.ru
Испытательный центрГосударственный центр испытаний средств измерений ФБУ «Марийский ЦСМ» 424006, г. Йошкар-Ола, ул. Соловьева, 3
Телефон (факс): (88362) 41-20-18, ((88362) 41-16-94)
Web-сайт: www.maricsm.ru
E-mail: gost@maricsm.ru
Аттестат аккредитации ФБУ «Марийский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30118-11 от 16.02.2017 г.
