ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы для измерения количества газа СГ-ТК: модификаций СГ-ТК-Т, СГ-ТК-Р, СГ-ТК-Д (далее - комплексы) предназначены для измерения объёма неагрессивного, сухого газа (далее - газ), приведённого к стандартным условиям, путем измерения объема при рабочих условиях и автоматической электронной коррекции по температуре и заданным значениям давления и коэффициента сжимаемости газа.

Принцип действия комплекса основан на измерении объема газа при рабочих условиях с помощью счетчика газа, температуры газа с помощью корректора и вычисления корректором объема газа, приведенного к стандартным условиям по ГОСТ 2939-63, на основе измеренных параметров и введённых значений коэффициента сжимаемости и давления, принятых за условно-постоянную величину.

Комплексы состоят из счетчика газа, корректора и коммутационных элементов.

В комплексе используется корректор объёма газа ТС220 (регистрационный № 47922-11).

В зависимости от типа применяемого счетчика комплексы имеют три модификации:

• - СГ-ТК-Т на базе счётчиков газа турбинных TRZ (регистрационный № 31141-13) (далее - TRZ), счётчиков газа турбинных СГ (регистрационный № 14124-14) (далее - СГ);

• - СГ-ТК-Р на базе счётчиков газа ротационных RABO (регистрационный № 54267-13) (далее - RABO), счётчиков газа ротационных RVG (регистрационный № 16422-10) (далее -RVG);

• - СГ-ТК-Д на базе счетчиков газа объемных диафрагменных ВК-G (регистрационный

№ 60295-15), счетчиков газа объемных диафрагменных BK-G1,6;  BK-G2,5, BK-G4

(регистрационный № 20272-00), счетчиков газа диафрагменных BK-G1,6; BK-G2,5; BK-G4; BK-G6; BK-G10; BK-G16; BK-G25 (регистрационный № 36707-08), счетчиков газа объемных диафрагменных ВК-G (1,6; 2,5; 4; 6) (регистрационный № 30894-05), счетчиков газа диафрагменные BK-G40, BK-G65, BK-G100 (регистрационный № 36706-08) (далее - BK-G).

Корректор объёма газа ТС220 может быть смонтирован удаленно от счетчика.

В TRZ, СГ при воздействии потока газа на турбину последняя вращается со скоростью, пропорциональной скорости (объёмному расходу) газа. Вращение турбины, с помощью механического редуктора, передаётся на счётное устройство, показывающее (по нарастающей) суммарный объем газа при рабочих условиях, прошедший через счётчик.

RABO, RVG работают по принципу вытеснения строго определённого объёма газа вращающимися роторами. Вращательное движение роторов через редуктор и магнитную муфту передаётся на счётный механизм, показывающий суммарный объем газа при рабочих условиях, прошедший через счётчик.

Принцип работы ВК-G основан на перемещении подвижных перегородок (диафрагм) камер при поступлении газа в счётчик. Впуск и выпуск газа, объем которого необходимо измерить, вызывает переменное перемещение диафрагм и через систему рычагов, и редуктор приводит в действие счётный механизм.

В TRZ, СГ, RABO, RVG, ВК-G c помощью магнита, установленного на счётном механизме, и датчика импульсов, формируется импульсный электрический сигнал для корректора объёма газа.

Температура газа измеряется термопреобразователем сопротивления типа Pt500 (500П) по ГОСТ 6651-2009, входящим в состав корректора и установленным в потоке газа или на корпусе счетчика (для ВК-G).

Комплексы обеспечивают выполнение следующих функций:

• - измерение объема при рабочих условиях и температуры газа;

• - расчет объема газа, приведенного к стандартным условиям;

• - обработку, отображение и хранение измеренной информации и настроечных параметров комплекса;

• - ведение архива потребления газа, нештатных ситуаций и изменения условнопостоянных величин;

- передачу измеренной и рассчитанной информации по цифровым интерфейсам. Общий вид основных модификаций комплексов представлен на рисунке 1.

Комплекс СГ-ТК-Т

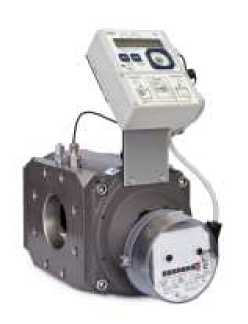

Комплекс СГ-ТК-Р на базе RABO

Комплекс СГ-ТК-Р

на базе RVG

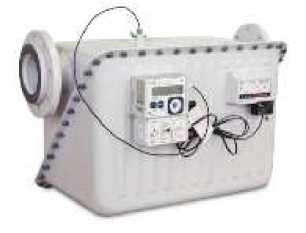

Комплекс СГ-ТК-Д на базе ВК-G

Рисунок 1 - Общий вид комплексов

на базе TRZ

В комплексах в различных исполнениях пломбируются место присоединения преобразователя температуры и место присоединения датчика импульсов с помощью проволоки и свинцовой (пластмассовой) пломбы, а также с помощью специальной мастики (термопластичной массы) с нанесением знака поверки давлением на пломбы. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.                 ------------------------

Измерение температуры на корпусе

Знак поверки

Знак поверки

Корпус счетчика

Знак поверки

Знак поверки

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места

нанесения знака поверки

Программное обеспечение (далее - ПО) комплексов представляет собой встроенное ПО корректора объема газа ТС220.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1- Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Комплектность средства измерений

осуществляется по документу ЛГТИ.407321.020 МП «ГСИ. Комплексы для измерения количества газа СГ-ТК: модификаций СГ-ТК-Т, СГ-ТК-Р, СГ-ТК-Д. Методика поверки (с изменением № 2)», утвержденному ООО «Центр метрологии СТП» 25.10.2018 г.

Основные средства поверки:

• - рабочий эталон единицы объемного расхода газа 1-го разряда по ГОСТ Р 8.618-2014 в диапазоне значений, соответствующих диапазону измерений комплекса;

• - прецизионный измеритель температуры МИТ8.10 (регистрационный номер 19736-11), диапазон измерения от минус 200 °С до плюс 250 °С, пределы допускаемой абсолютной погрешности ±(0,003+10^-5t) °С;

• - рабочий эталон 3-го разряда по ГОСТ 8.558-2009 в диапазоне температуры от минус 30 °С до плюс 150 °С, пределы допускаемой абсолютной погрешности ±0,03°С;

• - термостат ТПП-1.1 (регистрационный номер 33744-07), воспроизведение температуры от минус 30 °С до плюс 90 °С, абсолютная погрешность поддержания заданной температуры ±0,1°С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.

Знак поверки наносится в паспорте на комплекс или на свидетельство о поверке и на пломбы в соответствии с рисунком 2.

Сведения о методиках (методах) измерения

ГОСТ Р 8.740-2011 ГСИ. Расход и количества газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков

Инструкция. ГСИ. Объем газа. Методика измерений комплексами для измерения количества газа СГ-ТК модификации СГ-ТК-Д, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2017.27668

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические требования

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газа

ТУ 4213-031-48318941-2006 (ЛГТИ.407321.020 ТУ) Комплексы для измерения количества газа СГ-ТК. Технические условия

Общество с ограниченной ответственностью «ЭЛЬСТЕР Газэлектроника»

(ООО «ЭЛЬСТЕР Газэлектроника»)

ИНН 5243013811

Адрес: Россия, 607220, г. Арзамас Нижегородской обл., ул.50 лет ВЛКСМ, дом 8а

Телефон (факс): (83147) 7-98-00; 7-98-01, 7-22-41

E-mail: Info.EGE@elster.com

Общество с ограниченной ответственностью «Метрологический центр СТП»

Адрес: Республика Татарстан, 420107, г. Казань, ул. Петербургская 50, корп. 5

Телефон (факс): (843)214-20-98, 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Аттестат аккредитации ООО «Метрологический центр СТП» по проведению испытаний средств измерений в целях утверждения типа № 30151-11 от 10.01.2011 г.

В части вносимых изменений

Общество с ограниченной ответственностью Центр Метрологии «СТП»

(ООО Центр Метрологии «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7 Телефон: (843) 214-20-98

Факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Аттестат аккредитации ООО Центр Метрологии «СТП» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311229 от 30.07.2015 г.
