ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «04» апреля 2023 г. № 722

Сведения об утвержденном типе средства измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» апреля 2023 г. № 722

Лист № 1 Регистрационный № 81851-21 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы ртути лабораторные РА-915Лаб

Анализаторы ртути лабораторные РА-915Лаб (далее - анализаторы) предназначены для измерений массы ртути в почвах, пробах пищевых продуктов и продовольственного сырья, кормах, комбикормах, кормовых и пищевых добавках, воде, водных растворах, углеводородном сырье, биосредах, твердых и жидких отходах, парфюмерно-косметической продукции, бытовой химии и других объектах. с применением методик измерений, аттестованных в установленном порядке.

Описание средства измерений

Принцип работы анализаторов заключается в контролируемом нагреве пробы в атомизаторе и дальнейшем переносе выделившейся ртути под действием встроенного побудителя расхода в аналитическую кювету, в которой определяется ее содержание методом дифференциальной атомно-абсорбционной спектрометрии с зеемановской коррекцией неселективного поглощения.

Конструктивно анализаторы выполнены в виде единого блока. Источник излучения, помещенный в зазор между полюсными наконечниками постоянного магнита, возбуждается высокочастотным генератором. Излучение последовательно проходит через поляризационный модулятор, аналитическую кювету и регистрируется фотодетектором, сигнал с которого поступает на блок электронной обработки. Выходным сигналом анализаторов является площадь, ограниченная кривой ежесекундных сигналов и базовой линией анализатора. Площадь под кривой прямо пропорциональна массе ртути, прошедшей через аналитическую кювету.

Ввод пробы в анализатор может осуществляться вручную с помощью держателей лодочек (дозаторов), либо автоматически с помощью автосамплера, позволяющего поочередно вводить для анализа до 45 проб.

Управление работой анализаторов, обработка измерительной информации и расчет результатов анализа проб осуществляется при помощи специального программного обеспечения РАПИД, установленного на персональном компьютере. Связь между компьютером и анализатором устанавливается по USB-порту.

Общий вид анализаторов, место нанесения знака утверждения типа и заводского номера приведены на рисунке 1(а,б). Пломбировка корпуса не предусмотрена. Нанесение знака поверки на анализатор не предусмотрено. Идентификация анализаторов осуществляется с помощью заводского шильда, расположенной на задней стенке анализаторов. На шильде указывается заводской номер и дата выпуска (рисунок 2).

а)

б)

Место нанесения знака утверждения типа (шильд)

Место нанесения заводского номера (шильд)

Рисунок 1 - Общий вид анализаторов ртути РА-915Лаб а) вид спереди; б) вид сзади

(Ллюмэкс

РА-915Лаб

ТУ 26 51 53-95245549798-2020

Серийный номер      №220033

2022

2000 ВА

Сделано в России_____

-220 В          50 Гц

/wvw.lumex г и

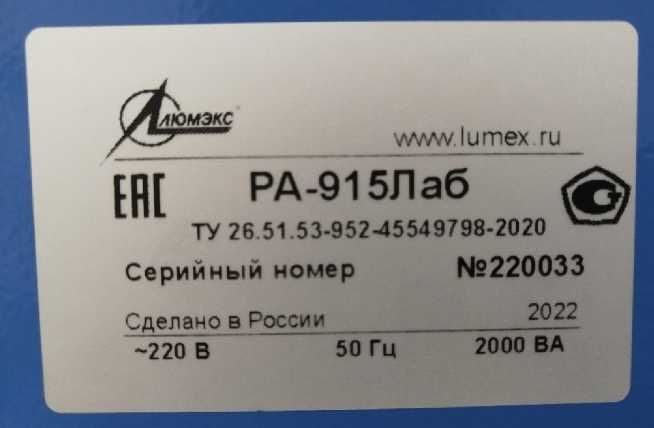

Рисунок 2 - Анализатор ртути РА-915Лаб, вид части задней панели с заводским шильдом

Анализатор имеет автономное программное обеспечение RapidMetrology.dll (далее - ПО) предназначенное для управления работой анализаторов и процессом измерений, а также для хранения, обработки и передачи полученных данных. Сведения об идентификационных данных (признаках) ПО приведены в таблице 1.

Таблица 1- Идентификационные данные ПО

Метрологически значимой частью ПО является динамически подключаемая библиотека RapidMetrology.dll. Метрологически значимая часть ПО выполняет следующие функции:

• -  управление работой анализатора, подключенного к персональному компьютеру;

• -  сбор и обработка данных, поступающих от анализатора через USB-порт;

• -  формирование интегрального выходного сигнала анализатора;

• -  градуировка анализатора с использованием выходного сигнала и вычисление результатов измерений с ее использованием;

• -  сохранение результатов измерений на жестком диске персонального компьютера;

• -  создание отчетов по результатам измерений.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании последних.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на шильд с заводским номером и обозначением анализатора, прикрепляемый на задней панели корпуса в виде наклейки, и титульный лист Руководства по эксплуатации методом компьютерной графики.

аблица 4 - Комплектность анализаторов

приведены в эксплуатационном документе «Анализаторы ртути лабораторные РА-915Лаб. Руководство по эксплуатации» В0300-00-00-000 РЭ, разделы 3.3 и 3.4.

Государственная поверочная схема для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденная приказом Росстандарта от 19 февраля 2021 г. №148 (с изм. приказ Росстандарта от 17 мая 2021 г. №761);

ТУ 26.51.53-952-45549798-2020 Анализаторы ртути лабораторные РА-915Лаб. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Люмэкс-маркетинг»

(ООО «Люмэкс-маркетинг»)

ИНН 7801472150

Адрес: 195220, г. Санкт-Петербург, ул. Обручевых, д.1, лит. Б, пом. 1Н, ком. 84

Телефон/Факс: +7 (812) 335-03-36

E-mail: lumex@lumex.ru

Изготовители

Общество с ограниченной ответственностью «Люмэкс-маркетинг»

(ООО «Люмэкс-маркетинг»)

ИНН 7801472150

Адрес: 195220, г. Санкт-Петербург, ул. Обручевых, д. 1, лит. Б, пом. 1Н, ком. 84.

Телефон/Факс: +7 (812) 335-03-36

E-mail: lumex@lumex.ru

Общество с ограниченной ответственностью «Люмэкс» (ООО «Люмэкс»)

ИНН 7816033050

Адрес: 195009, г. Санкт-Петербург, ул. Михайлова, д.11, лит. И, корп. 205,

пом. 1-Н, ком. 25

Телефон/Факс: +7 (812) 335-03-36

E-mail: lumex@lumex.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: +7(812) 251-76-01, факс: +7 (812) 713-01-14

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.
