№877 от 31.05.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 248926
О внесении изменений в сведения об утвержденном типе средств измерений
Приказы по основной деятельности по агентству Вн. Приказ № 877 от 31.05.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
877
31 мая 2021 г.
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. Распространить действие методики поверки средств измерений, установленной согласно пункту 1 приложения к настоящему приказу, на средства измерений, находящиеся в эксплуатации.
-
4. ФГУП «ВНИИМС» (А.Ю.Кузин) внести изменения в сведения об утвержденном типе средств измерений согласно приложению к приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления <£дерйшда^^нц^#вдмйнт0гЙ1?вед*ий>>.
возложить
5. Контроль за на заместителя Руководите
тя Росстанлапта ^Т(й?™РУ1пубевя.
Заместитель Руководителя
Сертификат: 01B04FD20037AC92B24BBE37DDE2D3F374 Кому выдан: Кулешов Алексей Владимирович Действителен: с 15.09.2020 до 15.09.2021
>А.В.Кулешов
\_____—______
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «31» мая 2021 г. № 877
Сведения об утвержденном типе средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообла датель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемы й изготовитель |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
1. |
Тахографы |
«ШТРИХ-ТахоRUS» |
62921-15 |
Общество с ограниченной ответственностью «НТЦ «Измеритель» (ООО «НТЦ «Измеритель»), г. Москва |
651-15-52 МП |
651-15-52 МП с Изменением №1 |
Общество с ограниченной ответственнос тью «НТЦ «Измеритель» (ООО «НТЦ «Измеритель») , г. Москва |
ФГУП «ВНИИФТРИ», Московская обл., г. Солнечногорск, рабочий поселок Менделеево |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «31» мая 2021 г. № 877
Лист № 1 Регистрационный № 62921-15 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тахографы «ШТРИХ-TaxoRUS»
Назначение средства измеренийТахографы «ШТРИХ-TaxoRUS» (далее - тахографы) предназначены для измерений навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS; измерений количества электрических импульсов от датчиков движения, определения на их основе координат потребителя, скорости, пройденного пути автотранспортных средств, интервала времени, синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока средства криптографической защиты информации (СКЗИ) при работе по сигналам ГНСС ГЛОНАСС/GPS.
Описание средства измеренийПринцип действия тахографов основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и GPS на частоте L1 навигационным модулем ГНСС, а также подсчете электрических импульсов от датчиков движения, количество которых пропорционально пройденному автотранспортным средством пути. Расчет характеристических коэффициентов тахографов при установке на этапе эксплуатации на колесных транспортных средствах, осуществляется в соответствии с руководством по эксплуатации.
Навигационный модуль ГНСС определяет координаты и скорость автотранспортного средства и синхронизирует внутреннюю шкалу времени блока СКЗИ с национальной шкалой координированного времени UTC(SU) по сигналам ГНСС. Результаты измерений блока СКЗИ в неизменном виде выгружаются на внешние носители, отображаются в графическом виде и на чеке.
Электрические импульсы от датчиков движения поступают в электронный блок тахографов, где обрабатываются микропроцессором по заданным алгоритмам. Для измерений температуры жидких, газообразных и сыпучих неактивных сред используется датчик температуры цифровой «ШТРИХ ДТ» (рег. № 73182-18), подключенный к тахографам по проводному последовательному интерфейсу RS-485.
Результаты сохраняются в энергонезависимой памяти тахографов, выгружаются на внешние носители, подписанные электронной подписью, отображаются в графическом виде и на чеке.
Конструктивно тахографы состоят из моноблока с блоком СКЗИ, навигационной и связной (опционально) антеннами. На лицевой панели тахографов расположены дисплей, органы управления, крышка термопринтера и слоты для установки электронных карт. Блок СКЗИ состоит из навигационного модуля ГНСС, криптографического сопроцессора, управляющего микроконтроллера, встроенного резервного источника электропитания и энергонезависимой памяти, совмещенных в одном корпусе.
Метрологические характеристики тахографов обеспечиваются при работе с импульсными датчиками движения, имеющими следующие параметры выходного сигнала:
- количество импульсов на один километр пройденного пути: от 1000 до 64255;
-
- амплитуда логической единицы не менее 3,8 В (максимальное значение указано в технических условиях);
-
- минимальная длительность импульса не менее 200 мкс;
-
- амплитуда логического нуля не более 3 В (минимальное значение указано в технических условиях);
-
- время нарастания (спада) фронта импульса (от 10 до 90 %) не более 40 мкс;
-
- джиттер (среднее квадратическое значение) фронта не более 10 мкс.
Тахографы выпускаются в трех модификациях:
-
- SM10042.00.00-13 - металлический корпус;
-
- SM100.42.00.00.14 - пластиковый корпус;
-
- SM100.42.00.00.15 - пластиковый корпус.
Каждая модификация выпускается в двух исполнениях. Исполнения отличаются возможностью передачи данных по GSM/GPRS.
Метрологические характеристики тахографов обеспечиваются только при работе с блоками СКЗИ, соответствующими приказу Минтранса РФ от 20.10.2020 № 440,
утвержденного типа, имеющими свидетельство о поверке с не истекшим сроком действия и обладающими метрологическими и техническими характеристиками, приведенными в таблице 1.
Таблица 1 - Метрологическими и техническими характеристиками блоков СКЗИ
|
Наименование характеристики |
Значение |
|
Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м |
±3 |
|
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м |
±15 |
|
Пределы допускаемой абсолютной погрешности измерения скорости* в диапазоне скоростей от 0 до 180 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, км/ч |
±2 |
|
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS, с |
±2 |
|
Рабочие условия эксплуатации |
не хуже рабочих условий эксплуатации тахографа |
|
Суммарное время срока службы и срока хранения |
не более интервала между поверками |
|
* - плановая составляющая | |
После окончания срока действия ключей блока СКЗИ он выдает информацию тахографу о блокировке ключей, прекращая электронную подпись измеряемых данных. Для продолжения эксплуатации тахографа необходимо, согласно эксплуатационной документации, заменить блок СКЗИ на аналогичный активированный блок, имеющий свидетельство о поверке с не истекшими сроком действия.
Тахографы обеспечивают дискретности выдачи измеренных данных, приведенные в таблице 2.
Таблица 2 - Дискретности выдачи тахографом измеренных данных
|
Наименование источника информации |
Дискретность выдачи |
|
Файл блока СКЗИ |
координаты (широта и долгота): 0,00000001 о координаты (высота): 1 м скорость: 1 км/ч время: 1 с |
|
Файл тахографа для выгрузки на внешние носители данных |
пройденный путь: 1 км скорость: 1 км/ч интервал времени: 1 мин время: 1 с |
|
Чек контрольный |
пройденный путь: 1 км скорость: 1 км/ч интервал времени: 1 мин время: 1 мин координаты (широта и долгота): 0,00000001о |
|
Дисплей |
координаты (широта и долгота): 0,0001о скорость: 1 км/ч время блока СКЗИ: 1 с время тахографа: 1 мин пройденный путь: 0,1 км |
На корпус тахографа знак поверки не наносится.
Общий вид тахографов представлен на рисунках 1 - 4.

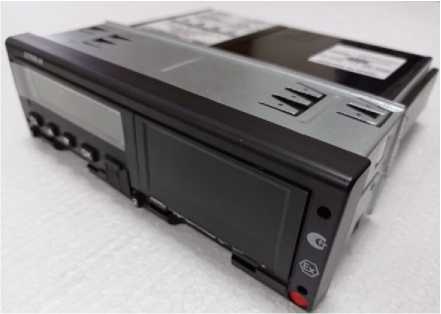

а) Модификация SM 10042.00.00-13

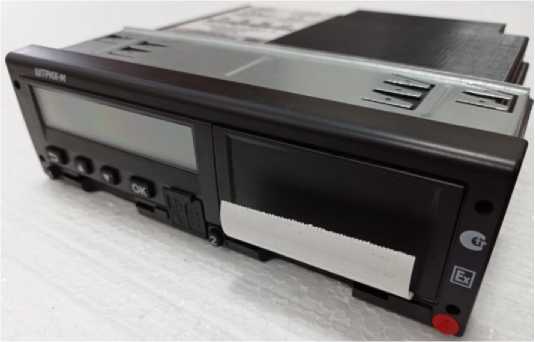

б) Модификация SM100.42.00.00.14

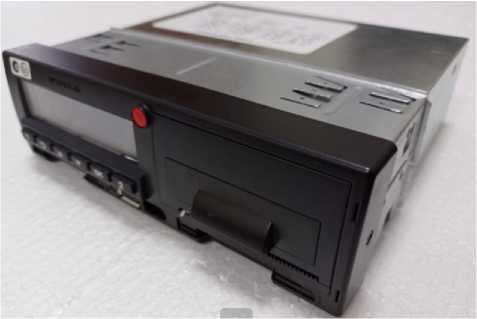

в) Модификация SM100.42.00.00.15
Рисунок 1 - Общий вид тахографов

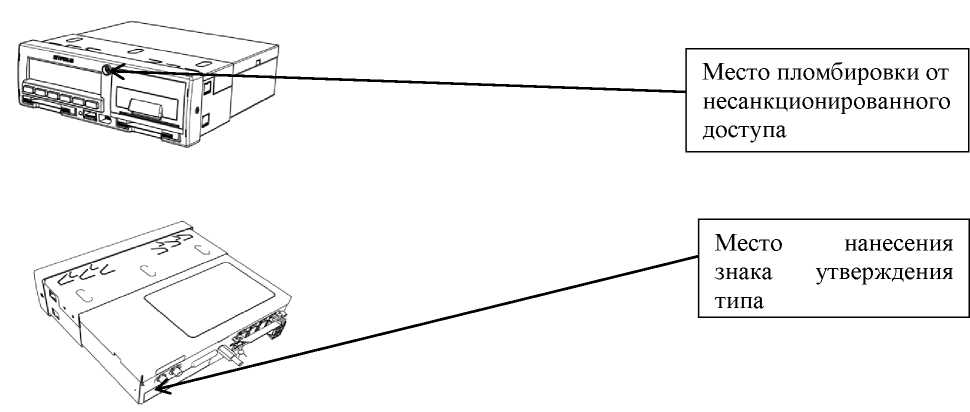

Рисунок 2 - Схема пломбировки от несанкционированного доступа и место нанесения знака об утверждении типа модификации SM10042.00.00-13
Место нанесения знака утверждения типа
Место пломбировки от несанкционированного доступа

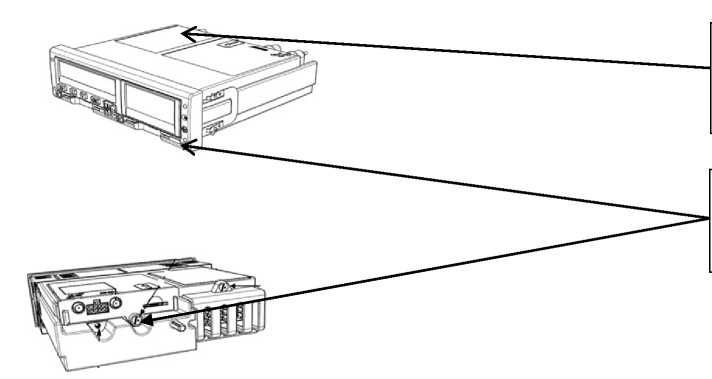

Рисунок 3 - Схема пломбировки от несанкционированного доступа и место нанесения знака об утверждении типа модификации SM 100.42.00.00.14
Место нанесения знака утверждения типа
Место пломбировки от несанкционированного доступа

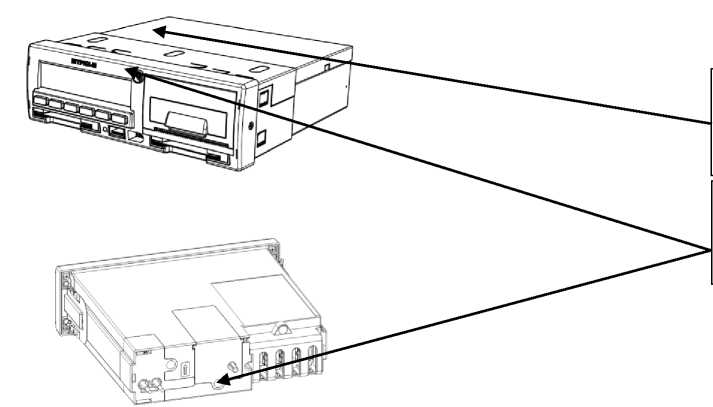

Рисунок 4 - Схема пломбировки от несанкционированного доступа и место нанесения знака об утверждении типа модификации SM 100.42.00.00.15
Программное обеспечениеТахографы работают под управлением специализированного программного обеспечения (ПО).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 3 - Идентификационные данные ПО
|
Идентификационное данные (признаки) |
Значение | ||
|
SM 10042.00.00-13 |
SM 100.42.00.00.14 |
SM 100.42.00.00.15 | |
|
Идентификационное наименование ПО |
Основная плата: V.1174, Дополнительная плата: V.114 |
Основная плата: V.1372, Дополнительная плата: V.312 |
V.1372 |
|
Номер версии (идентификационный номер ПО) |
Основная плата: не ниже V.1174, дополнительная плата: не ниже V.114 |
Основная плата: не ниже V.1372, дополнительная плата: не ниже V.312 |
не ниже V.1372 |
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) измерений интервала времени в диапазоне от 60 до 86400 с, с |
±4 |
|
Пределы допускаемой абсолютной погрешности измерений скорости* в диапазоне от 20 до 180 км/ч по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3, км/ч |
±2 |
|
Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) измерений скорости в диапазоне от 20 до 180 км/ч по импульсному сигналу датчика движения, км/ч |
±2 |
|
Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3, м |
±3 |
|
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3, м |
±15 |
|
Доверительные границы относительной инструментальной погрешности (при доверительной вероятности 0,95) измерений пройденного пути в диапазоне от 1 до 9 999 999,9 км, % |
±1 |
|
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS, с |
±2 |
|
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока СКЗИ при работе по сигналам ГНСС ГЛОНАСС/GPS, с |
±2 |
|
* плановая составляющая | |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Питание от источника питания постоянного тока, В |
от 8 до 35 |
|
Масса, кг, не более |
1 |
|
Габаритные размеры, мм, не более - длина |
188 |
|
- ширина |
198 |
|
- высота |
60 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от -40 до +70 |
|
- относительная влажность окружающего воздуха при температуре 20°С, %, не более |
80 |
наносится на титульный лист руководства по эксплуатации типографским способом, на корпус тахографов в виде наклейки.
Комплектность средства измеренийТаблица 5 - Комплектность тахографов
|
Наименование |
Обозначение |
Количество |
|
Тахограф |
«ШТРИХ-ТахоRUS» |
1 шт. |
|
Комплект монтажный |
- |
1 к-т |
|
Антенна ГЛОНАСС/GPS |
- |
1 шт. |
|
Антенна GSM/GPRS |
- |
1 шт. (по отдельному заказу) |
|
Руководство по эксплуатации. Часть 1 |
- |
1 шт. |
|
Руководство по эксплуатации. Часть 2 |
- |
На сайте производителя |
|
Руководство по эксплуатации. Часть 3 |
- |
На сайте производителя |
|
Руководство по эксплуатации. Часть 4 |
- |
На сайте производителя |
|
Паспорт |
- |
1 шт. |
|
Методика поверки |
651-15-52 МП с изменением №1 |
На сайте производителя |
п. 3 «Режим эксплуатации» части 1 руководства по эксплуатации
Нормативные и технические документы, устанавливающие требования к тахографам «ШТРИХ-TaxoRUS»Приказ Росстандарта № 1621 от 31.07.2018 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
ТУ 4573-066-52375904-2013 Тахографы «ШТРИХ-ТахоRUS». Технические условия
Приказ Министерства транспорта РФ от 28 октября 2020 № 440 «Об утверждении требований к тахографам, устанавливаемым на транспортные средства, категорий и видов транспортных средств, оснащаемых тахографами, правил использования, обслуживания и контроля работы тахографов, установленных на транспортные средства» (п. 47.1, п. 47.3, п. 47.7, п. 47.9, п. 47.11, п. 47.12, п. 47.13)
