МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

18 января 2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  4. Контроль за исполнением настоящего приказа оставлянЛза собой

  ‘                              Подлинник электронного документа, подписанного ЭП,

хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 02A929B5000BAEF7814AB38FF70B046437 Кому выдан: Шалаев Антон Павлович

Действителен: с 27,12.2021 до 27.12.2022

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «18» января 2022 г. № 100 Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «18» января 2022 г. № 100

Лист № 1 Регистрационный № 60696-15 Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Станции погодные автоматические WS - UMB

Станции погодные автоматические WS - UMB (далее - станции WS - UMB) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, внешней температуры, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, количества атмосферных осадков, энергетической освещенности.

Принцип действия станций WS - UMB основан на измерении первичными измерительными преобразователями метеорологических параметров.

Измерения температуры воздуха и внешней температуры производятся термометрами сопротивления, относительной влажности воздуха - ёмкостным преобразователем, атмосферного давления - ёмкостным преобразователем мембранного типа, скорости и направления воздушного потока - ультразвуковым преобразователем, количества атмосферных осадков - высокочастотным доплеровским преобразователем, энергетической освещенности - пиранометром. Измеренные метеорологические параметры преобразуются в цифровой код преобразователями измерительными и передаются на ПК.

Конструктивно станции WS - UMB выполнены в виде компактного модуля, в корпусе которого размещены: преобразователь температуры воздуха, преобразователь относительной влажности воздуха, преобразователь атмосферного давления, преобразователь измерительный, микропроцессор, коммуникационный модуль, вентилятор. На внешней стороне корпуса расположены: ультразвуковой преобразователь скорости и направления воздушного потока, преобразователь количества осадков и разъем для подключения внешних преобразователей температуры и количества атмосферных осадков. Станции WS - UMB устанавливаются на метеорологической мачте.

Станции WS - UMB выпускаются в 11 модификациях: WS100 - UMB, WS200 - UMB, WS300 - UMB, WS301 - UMB, WS400 - UMB, WS401 - UMB, WS500 - UMB, WS501 - UMB, WS600 - UMB, WS601 - UMB, WS700-UMB. Модификации WS301 - UMB выпускаются в исполнениях WS302 - UMB, WS303 - UMB, WS304 - UMB, WS310-UMB модификации WS501 - UMB выпускаются в исполнениях WS502 - UMB, WS503 - UMB, WS504 - UMB, WS510-UMB.

Модификации станций WS - UMB отличаются количеством измерительных каналов. Измерительные каналы станций представлены в таблице 1. Модификации станций WS401-UMB и WS601-UMB могут быть оснащены внешним индикатором влажности листа. Модификации станций WS - UMB представлены на рисунке 2.

Исполнения WS502 - UMB/WS302 - UMB используют стационарные пиранометры, исполнения WS503 - UMB/WS303 - UMB используют поворотные пиранометры

с расширенным диапазоном измерений, WS504 - UMB/WS304 - UMB используют поворотные пиранометры, WS510-UMB/WS310-UBM используют стационарные пиранометры с расширенным диапазоном измерений. Исполнения станций WS - UMB представлены на рисунке 3.

Станции WS - UMB, со встроенным программным обеспечением (ПО «WS - UMB») по алгоритмам фирмы «Lufft», исходя из измеренных значений, производят расчеты дополнительных параметров, таких как интенсивность атмосферных осадков, температуры точки росы, атмосферное давление, приведенное к уровню моря.

В станциях WS - UMB для защиты от неблагоприятных погодных условий применен обогрев ультразвукового преобразователя скорости и направления воздушного потока, преобразователя количества осадков.

Станции WS - UMB работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией в станциях WS - UMB имеется последовательный интерфейс RS-485 и поддерживаются протоколы SDI-12, MODBUS, UMB, XDR. При использовании модемов и нахождении станции WS - UMB в зоне покрытия сотовой сети станции могут быть удалены от обслуживающего терминала или ПК на любое расстояние.

Общий вид станции WS - UMB представлен на рисунке 1.

Схема пломбирования станций WS - UMB от несанкционированного доступа представлена на рисунке 4.

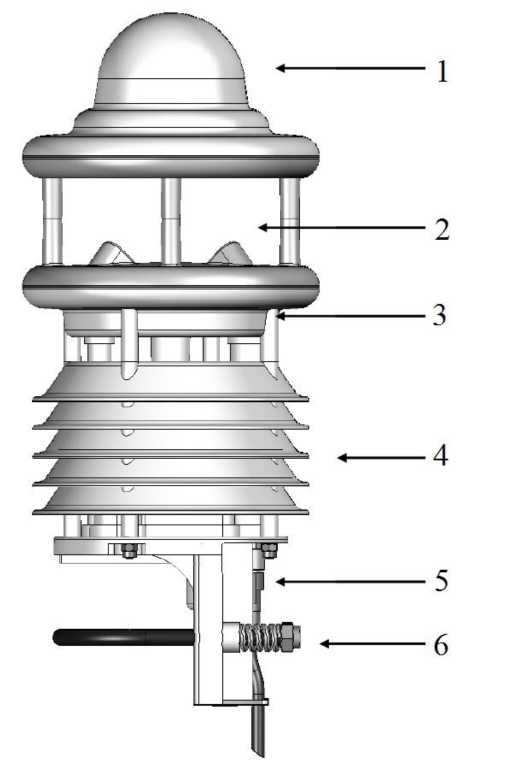

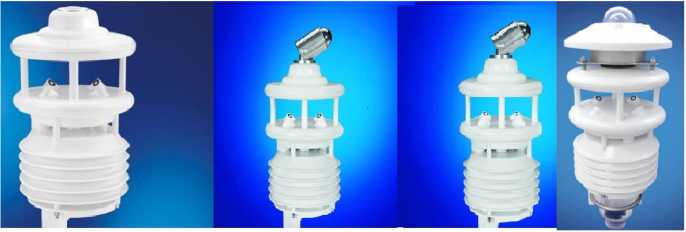

Рисунок 1 — Общий вид станции WS-UMB;

1 - преобразователь количества осадков (встроенный), 2 - преобразователь скорости и направления воздушного потока, 3 - преобразователь атмосферного давления, 4 -преобразователь температуры и относительной влажности воздуха, 5 - разъем для подключения внешних преобразователей, 6 - кронштейн для крепления станций

WS JOO-UM в

WS200-UMB

WS1OO-U MB

WS400-VMB

WS500-UMB

WS600-UMB

WS4014JMB

WS700-UMB

WS3O1-UMB

WS501-UMB

WS6014JMB

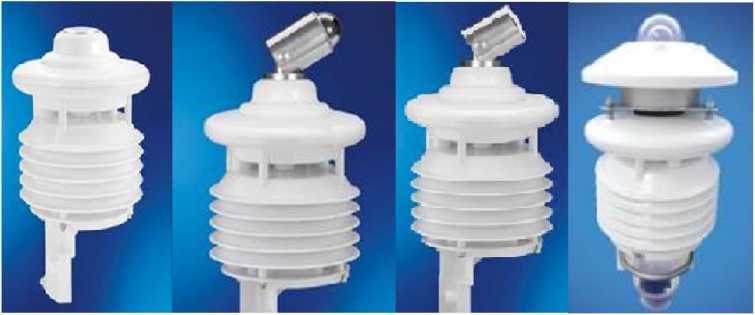

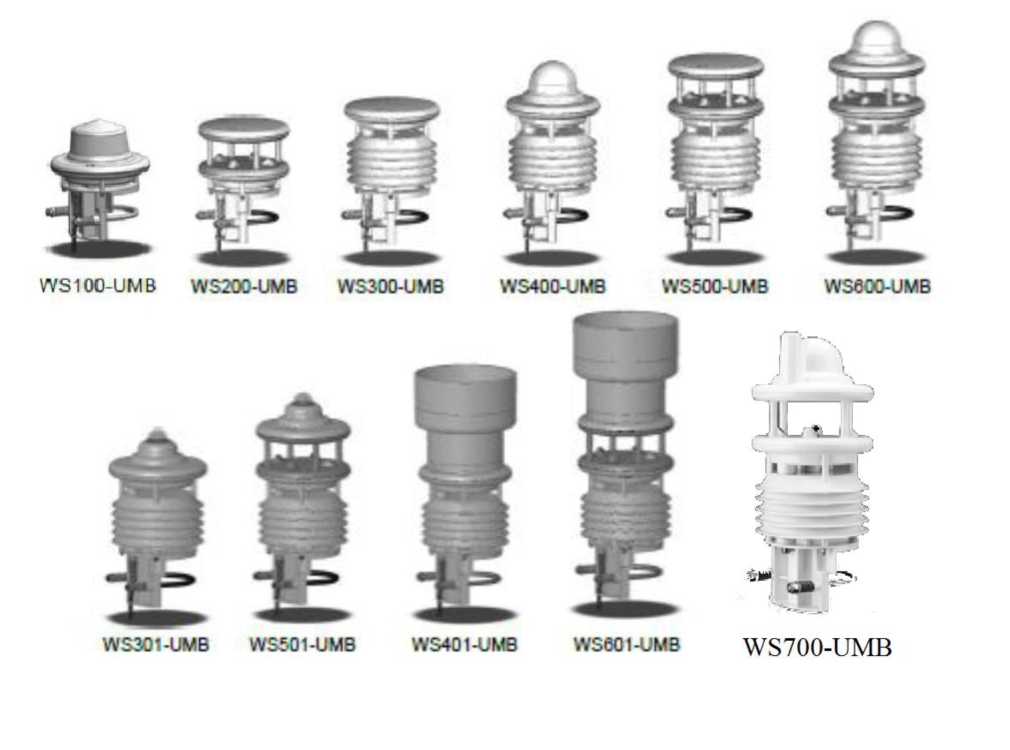

Рисунок 2 - Модификации станций WS - UMB

WS302-UMB WS303-UMB       WS304-UMB WS310-UMB

WS502-UMB      WS5O3-UMB WS504-UMB WS510-UMB

Рисунок 3 - Исполнения станций WS-UMB

1

Рисунок 4 — Схема пломбирования станции WS-UMB;

1 - пломбы на корпусе станции

Таблица 1 - Измерительные каналы станций WS-UMB

Программное обеспечение станций WS-UMB (ПО «WS-UMB») является встроенным ПО. Встроенное ПО «WS-UMB» обеспечивает управление работой станций, самопроверку станций, сбор, расчет дополнительных параметров, обработку и передачу данных от станций WS-UMB.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Таблица 3 - Метрологические характеристики

Продолжение таблицы 3

Таблица 4 - Основные технические характеристики

Знак утверждения типа наносится на титульный лист формуляра типографским методом и на корпус станций WS-UMB в виде наклейки.

Таблица 5 — Комплектность средства измерений

приведены в эксплуатационном документе.

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем

ГОСТ 8.195-2013 ГСИ. Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до V10⁶ Па

ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов

ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ Р 8.886-2015 ГСИ. Государственная поверочная схема для средств измерений скорости воздушного потока

Техническая документация фирмы OTT HydroMet Fellbach GmbH, Германия

Фирма OTT HydroMet Fellbach GmbH, Германия

Адрес: 70736 Fellbach, Germany, Gutenbergstr. 20

Телефон +49 711/51822-0

Факс: +49 711/51822-41

Web-сайт: www.lufft.com

E-mail: met-info@otthydromet.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19 Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «18» января 2022 г. № 100

Регистрационный № 61993-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители температуры грунта 8160.TF

Измерители температуры грунта 8160.TF (далее - измерители) предназначены для измерений температуры грунта, воздуха и воды.

Принцип действия измерителей основан на свойстве платины изменять свое сопротивление с изменением температуры.

Конструктивно измерители выполнены в виде трубки из нержавеющей стали, в корпусе которой размещены чувствительный элемент, вывод кабеля. Общий вид измерителей представлен на рис. 1.

Чувствительный элемент измерителей представляет собой резистор в виде спирали из платиновой проволоки, помещенный в керамический каркас. Выводы от спирали подсоединяются к четырехпроводному кабелю, экран которого соединен с корпусом. Измерения сопротивления производятся по четырехпроводной схеме.

Измерители выпускаются в трех исполнениях:

• - исполнение 8160.TF с кабелем длиной 10 м;

• - исполнение 8160.TF25 с кабелем длиной 25 м;

• - исполнение 8160.TF50 с кабелем длиной 50 м.

Конструкция корпуса измерителей позволяет измерять температуру грунта на различных глубинах.

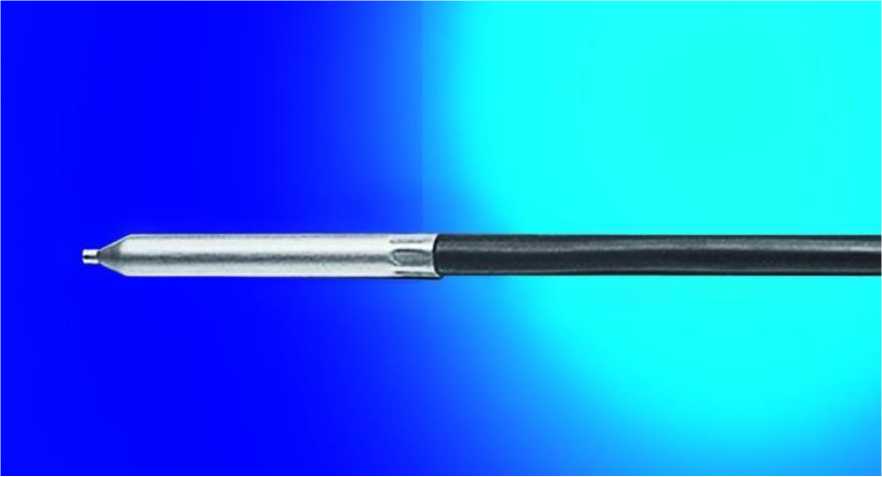

Рисунок 1. Общий вид измерителей температуры 8160.TF

Таблица 1

наносится на титульный лист формуляра типографским методом и на корпус измерителя в виде фирменной наклейки.

• 1. Измеритель температуры 8160.TF 1 шт.

• 2. Формуляр «Измерители температуры 8160.TF»                             1 шт.

• 3. Методика поверки МП 2551-0140-2015 «Измерители температуры грунта 8160.TF»                                                            1 шт.

Сведения о методиках (методах) измерений приведены в формуляре.

• 1. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

• 2. ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

• 3. Техническая документация изготовителя.

Фирма OTT HydroMet Fellbach GmbH, Германия

Адрес: 70736 Fellbach, Germany, Gutenbergstr. 20

Телефон +49 711/51822-0

Факс: +49 711/51822-41

Web-сайт: www.lufft.com

E-mail: met-info@otthydromet.com

Федеральное государственное унитарное предприятие «Всероссийский научно -исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «18» января 2022 г. № 100

Лист № 1 Регистрационный № 72251-18 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики высоты снежного покрова SHM30/31

Датчики высоты снежного покрова SHM30/31 (далее - датчики SHM30/31) предназначены для автоматических измерений высоты снежного покрова.

Принцип действия датчиков SHM30/31 основан на определении разности фаз излучаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель (снежный покров). Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз сигналов, но основании которого вычисляется высота снежного покрова.

Конструктивно датчики SHM30/31 представляют собой единый модуль, закрытый защитным кожухом, в корпусе которого расположены: излучатель (лазер) и приемник инфракрасного диапазона, микропроцессор, блок обработки сигнала, элементы автоматики, нагревательные элементы. На нижней части корпуса располагается кронштейн для установки датчиков на опору.

В процессе измерений датчиками SHM30/31 фиксируются и анализируются следующие параметры: разность фаз, уровень (интенсивность) сигнала, значение смещения сигнала (определяется при установке датчика SHM30/31 при отсутствии снежного покрова) на основании которых микропроцессор датчиков SHM30/31 по алгоритмам фирмы изготовителя рассчитывает высоту снежного покрова.

Корпус датчиков изготовлен из анодированного алюминия, защитный кожух из стали. Для работы в неблагоприятных климатических условиях (при повышенной влажности воздуха, низких температурах воздуха) датчики оборудованы системой обогрева корпуса, для этого в датчике расположены нагревательные элементы. Работа системы обогрева может быть сконфигурирована с помощью программного обеспечения.

Датчики выпускаются в двух модификациях: SHM30 и SHM31. Модификации отличаются пределами допускаемой абсолютной погрешности измерений.

Датчики SHM30/31 работают непрерывно, сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией датчики SHM30/31 имеют последовательные интерфейсы RS-485, RS-232.

Общий вид датчиков SHM30/31 представлен на рисунке 1.

Схема пломбирования датчиков SHM30/31 от несанкционированного доступа представлена на рисунке 2.

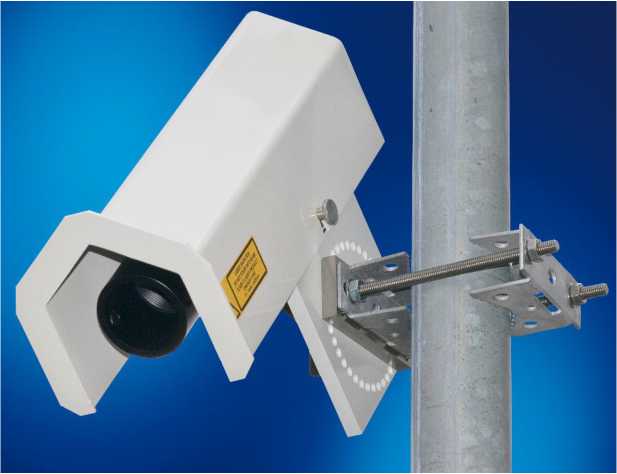

Рисунок 1 — Общий вид датчика высоты снежного покрова SHM30/31

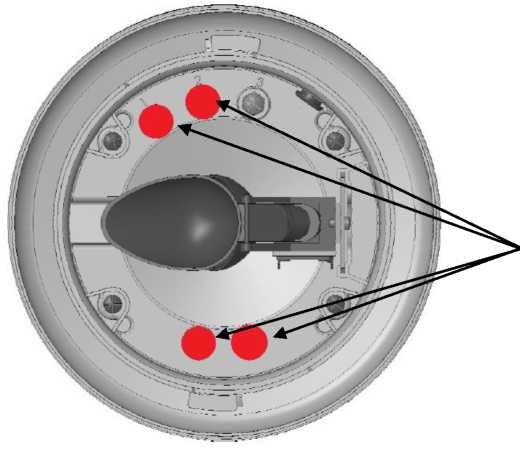

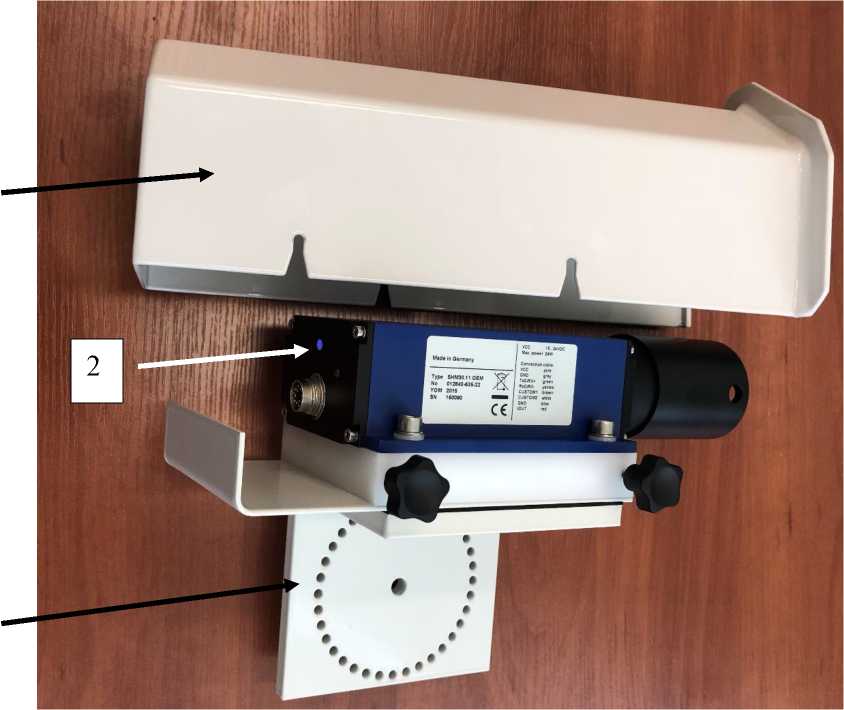

Рисунок 2 — Схема пломбирования датчика:

Датчики имеют встроенное программное обеспечение «FW_SHM31» (далее по тексту - ПО «FW_SHM31»). Встроенное ПО «FW_SHM31» представляет собой микропрограмму, которая обеспечивает сбор, обработку и передачу результатов измерений, управление работой датчиков.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 1 — Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится в виде наклейки на корпус датчика и типографским способом на руководство по эксплуатации.

Комплектность средства измерений

Таблица 4 — Комплектность датчиков

приведены в эксплуатационном документе.

Техническая документация изготовителя

Фирма OTT HydroMet Fellbach GmbH, Германия

Адрес: 70736 Fellbach, Germany, Gutenbergstr. 20

Телефон +49 711/51822-0

Факс: +49 711/51822-41

Web-сайт: www.lufft.com

E-mail: met-info@otthydromet.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «18» января 2022 г. № 100

Регистрационный № 75074-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Нефелометры VSx-UMB

Нефелометры VSx-UMB предназначены для автоматических измерений метеорологической оптической дальности (далее - МОД).

Принцип действия нефелометров VSx-UMB основан на измерении интенсивности рассеянного в атмосфере излучения. Интенсивность рассеянного излучения обратно пропорциональна МОД.

Нефелометры VSx-UMB выпускаются в следующих модификациях: VS2k-UMB и VS20k-UMB. Модификации отличаются диапазоном измерений МОД.

Конструктивно нефелометры VSx-UMB построены по блочному принципу. В нефелометрах VSx-UMB излучатель и приемник закреплены напротив друг друга так, чтобы их оптические оси были направлены под углом 45 градусов к горизонтальной плоскости. Нефелометры VSx-UMB крепятся на мачте с помощью кронштейна.

Нефелометры VSx-UMB состоят из: излучателя, приемника и измерительного контроллера.

Излучатель состоит из инфракрасного светодиода, стабилизатора интенсивности светодиода, схемы контроля и компенсации загрязненности окна.

Приемник представляет собой фотодиод с усилителем, оптическим фильтром, A/D конвертером, стабилизатором интенсивности фотодиода, контроллером, схемой контроля и компенсации загрязненности окна.

В излучателе и приемнике линзы защищены от осадков козырьками. Козырьки оборудованы встроенным обогревом. Интенсивность рассеянного излучения измеряется и преобразуется в данные МОД встроенным программным обеспечением с помощью запатентованного алгоритма OTT HydroMet Fellbach GmbH. Далее данные передаются на обслуживающий терминал (персональный компьютер) или в линию связи.

Измерительный контроллер состоит из коммуникационной платы, вспомогательного оборудования. Измерительный контроллер имеет встроенное программное обеспечение «VS2k_VS20k-UMB_Vxx.mot», управляющее работой нефелометров VSx-UMB.

Нефелометры VSx-UMB работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией имеется последовательный интерфейс RS-485.

Общий вид нефелометров VSx-UMB представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

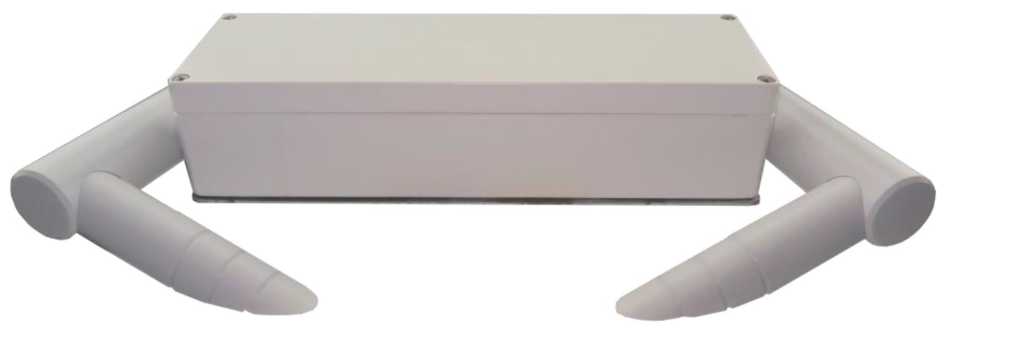

Рисунок 1 - Общий вид нефелометров VSx-UMB

Пломба

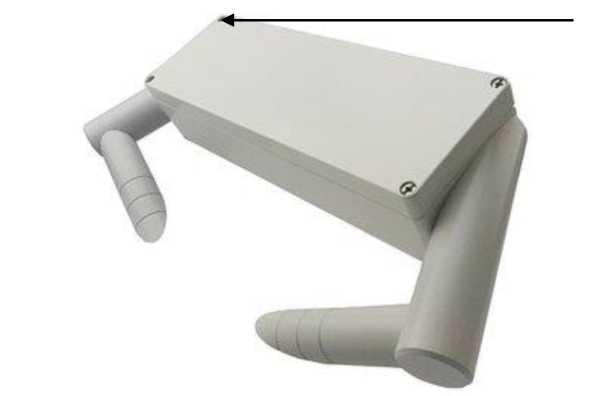

Рисунок 2 - Схема пломбировки

Нефелометры VSx-UMB имеют программное обеспечение (далее - ПО) «VSx-UMB», которое состоит из двух модулей: встроенного ПО измерительного контроллера VS2k_VS20k-UMB_Vxx.mot и автономного ПО Config Tool_NET.exe (опционально, поставляется по заказу).

Встроенное ПО VS2k_VS20k-UMB_Vxx.mot обеспечивает прием, обработку, анализ результатов измерений, создание сообщений с данными, проверку состояния и управление нефелометром VSx-UMB.

Автономное ПО Config Tool_NET.exe обеспечивает отображение и архивирование результатов измерений, проверку состояния и настройку нефелометра. ПО «VSx-UMB» является полностью метрологически значимым.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист формуляра типографским методом и на корпус нефелометра в виде наклейки.

Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Министерства природных ресурсов и экологии Российской Федерации № 436 от 19 октября 2015 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требований к ним, в том числе показателей точности измерений»

Техническая документация OTT HydroMet Fellbach GmbH, Германия

Фирма OTT HydroMet Fellbach GmbH, Германия

Адрес: 70736 Fellbach, Germany, Gutenbergstr. 20

Телефон +49 711/51822-0

Факс: +49 711/51822-41

Web-сайт: www.lufft.com

E-mail: met-info@otthydromet.com

Федеральное государственное унитарное предприятие «Всероссийский научно -исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «18» января 2022 г. № 100

Лист № 1 Регистрационный № 76377-19 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи метеорологических параметров дорожного покрытия

IRS31Pro-UMB

Преобразователи метеорологических параметров дорожного покрытия IRS31Pro-UMB (далее - преобразователи IRS31Pro-UMB) предназначены для измерений температуры поверхности дорожного полотна, температуры точки замерзания жидкой смеси на поверхности дорожного полотна (далее - температуры точки замерзания), толщины слоя водяной пленки на поверхности дорожного полотна.

Принцип действия преобразователей IRS31Pro-UMB основан:

• - при измерении температуры поверхности дорожного полотна - на зависимости электрического сопротивления чувствительного элемента от температуры дорожного полотна и грунта;

• - при измерении температуры точки замерзания - на определении концентрации различных солей на поверхности дорожного полотна и последующем преобразовании измеренных данных в температуру точки замерзания жидкой смеси на поверхности дорожного полотна по алгоритму изготовителя;

• - при измерении толщины слоя водяной пленки (далее - слоя воды) - на зависимости интенсивности отраженного инфракрасного излучения от толщины слоя водяной пленки на поверхности дорожного полотна.

Конструктивно преобразователи IRS31Pro-UMB представляют собой компактный модуль, в корпусе которого размещены преобразователь концентрации солей, излучатель и приемник инфракрасного излучения, термометр сопротивления и микропроцессор.

В процессе измерений преобразователями IRS31Pro-UMB фиксируются электрические сигналы, поступающие от чувствительных элементов. Далее микропроцессор по алгоритмам изготовителя рассчитывает температуру поверхности дорожного полотна, температуру точки замерзания жидкой смеси на поверхности дорожного полотна и толщину слоя водяной пленки на поверхности дорожного полотна.

Преобразователи IRS31Pro-UMB работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией используется последовательный интерфейс RS-485. Общий вид преобразователей IRS3 1Pro-UMB приведен на рисунке 1.

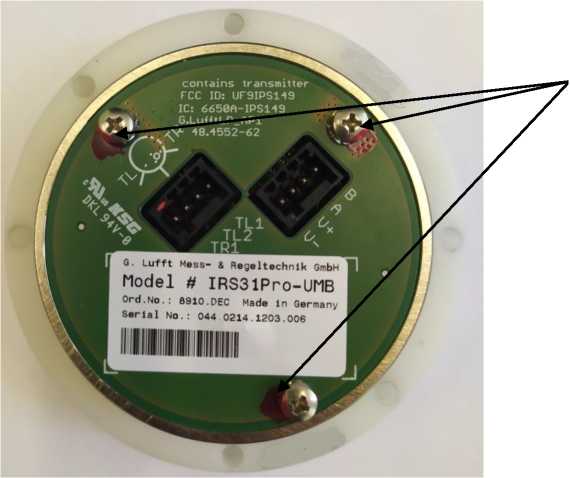

Схема пломбирования преобразователей IRS31Pro-UMB от несанкционированного доступа представлена на рисунке 2.

2

3

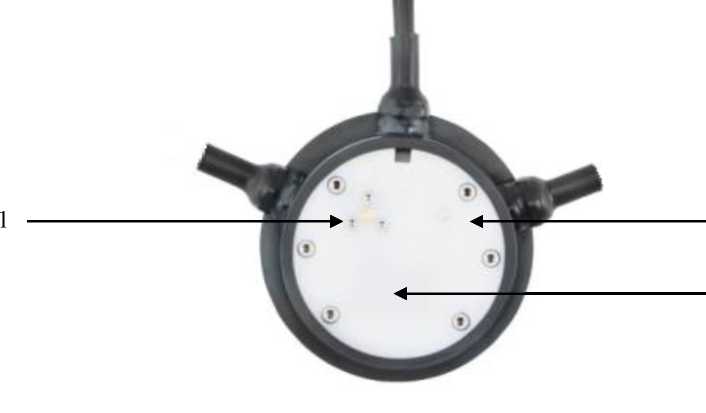

Рисунок 1 - Общий вид преобразователей IRS31Pro-UMB 1 - преобразователь концентрации солей, 2 - термометр сопротивления, 3 - излучатель и приемник инфракрасного излучения

пломбы

Рисунок 2 - Схема пломбирования преобразователей IRS31Pro-UMB

Программное обеспечение преобразователей IRS31Pro-UMB (ПО «IRS31Pro») является встроенным. ПО «UMB-reader» обеспечивает управление работой преобразователей IRS31Pro-UMB, а также сбор, обработку и передачу результатов измерений.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Лист № 3

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист формуляра типографским методом.

Таблица 4 - Комплектность преобразователей IRS31Pro-UMB

Техническая документация фирмы изготовителя

Фирма OTT HydroMet Fellbach GmbH, Германия

Адрес: 70736 Fellbach, Germany, Gutenbergstr. 20

Телефон +49 711/51822-0

Факс: +49 711/51822-41

Web-сайт: www.lufft.com

E-mail: met-info@otthydromet.com

Федеральное государственное унитарное предприятие «Всероссийский научно -исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
