ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «06» декабря 2022 г. № 3065

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

№ п/ п	Наименование типа	Обозначение типа	Регистрационный номер в ФИФ	Изготовитель		Правообладатель		Заявитель
				Отменяемые сведения	Устанавливаемые сведения	Отменяемые сведения	Устанавливаемые сведения
1	2	3	4	5	6	7	8	9
1.	Корректоры объема газа	TC220	47922-11	Общество с ограниченной ответственностью «ЭЛЬСТЕР Г азэлектроника» (ООО «ЭЛЬСТЕР Г азэлектроника»), г. Арзамас Нижегородской область	Общество с ограниченной ответственностью «РАСКО Г азэлектроника» (ООО «РАСКО Газ электроника»), г. Арзамас, Нижегородская область			Общество с ограниченной ответственностью «РАСКО Г азэлектроника» (ООО «РАСКО Газэлектроника»), г. Арзамас, Нижегородская область
2.	Счетчики газа объемные диафрагменные BK-GT с механической температурной компенсацией		49706-12	Общество с ограниченной ответственностью «ЭЛЬСТЕР Г азэлектроника» (ООО «ЭЛЬСТЕР Г азэлектроника»), г. Арзамас Нижегородской область	Общество с ограниченной ответственностью «РАСКО Г азэлектроника» (ООО «РАСКО Газ электроника»), г. Арзамас, Нижегородская область			Общество с ограниченной ответственностью «РАСКО Г азэлектроника» (ООО «РАСКО Газэлектроника»), г. Арзамас, Нижегородская область

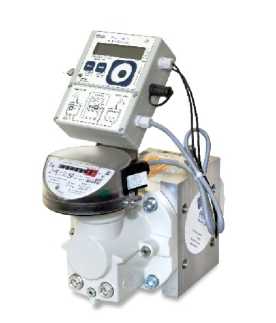

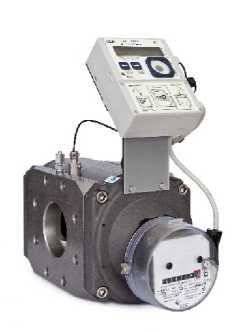

3.	Комплексы для измерения количества газа	СГ-ТК: модификаций СГ-ТК-Т, СГ-ТК-Р, СГ-ТК-Д	55340-13	Общество с ограниченной ответственностью «ЭЛЬСТЕР Г азэлектроника» (ООО «ЭЛЬСТЕР Г азэлектроника»), г. Арзамас Нижегородской область	Общество с ограниченной ответственностью «РАСКО Г азэлектроника» (ООО «РАСКО Газ электроника»), г. Арзамас, Нижегородская область			Общество с ограниченной ответственностью «РАСКО Г азэлектроника» (ООО «РАСКО Газэлектроника»), г. Арзамас, Нижегородская область
4.	Устройства измерительные	TRZ	52850-13	Общество с ограниченной ответственностью «ЭЛЬСТЕР Г азэлектроника» (ООО «ЭЛЬСТЕР Г азэлектроника»), г. Арзамас Нижегородской область	Общество с ограниченной ответственностью «РАСКО Г азэлектроника» (ООО «РАСКО Газ электроника»), г. Арзамас, Нижегородская область			Общество с ограниченной ответственностью «РАСКО Г азэлектроника» (ООО «РАСКО Газэлектроника»), г. Арзамас, Нижегородская область
5.	Счётчики газа объёмные диафрагменные	BK-G	60295-15	Общество с ограниченной ответственностью «ЭЛЬСТЕР Г азэлектроника» (ООО «ЭЛЬСТЕР Г азэлектроника»), г. Арзамас Нижегородской область	Общество с ограниченной ответственностью «РАСКО Г азэлектроника» (ООО «РАСКО Газ электроника»), г. Арзамас, Нижегородская область			Общество с ограниченной ответственностью «РАСКО Г азэлектроника» (ООО «РАСКО Газэлектроника»), г. Арзамас, Нижегородская область

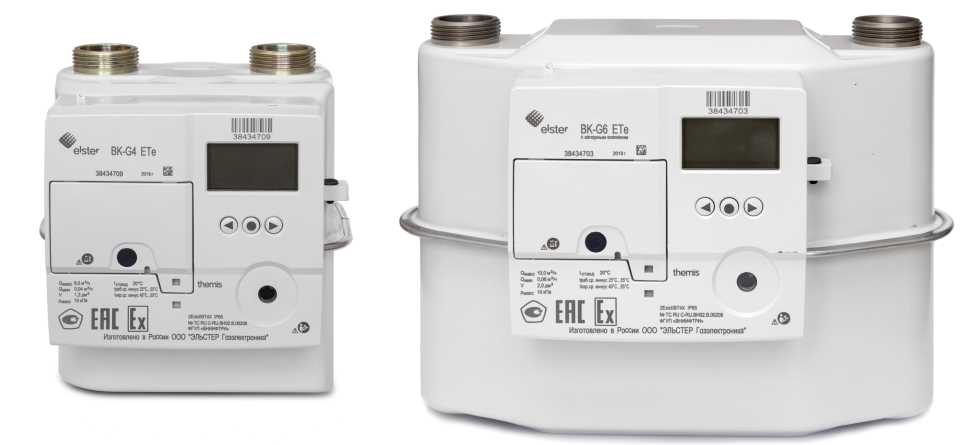

6.	Счетчики газа объемные диафрагменные BK-G4 ЕТе, BK-G6 ЕТе с электронным индексом		65231-16	Общество с ограниченной ответственностью «ЭЛЬСТЕР Г азэлектроника» (ООО «ЭЛЬСТЕР Г азэлектроника»), г. Арзамас Нижегородской область	Общество с ограниченной ответственностью «РАСКО Г азэлектроника» (ООО «РАСКО Газ электроника»), г. Арзамас, Нижегородская область			Общество с ограниченной ответственностью «РАСКО Г азэлектроника» (ООО «РАСКО Газэлектроника»), г. Арзамас, Нижегородская область

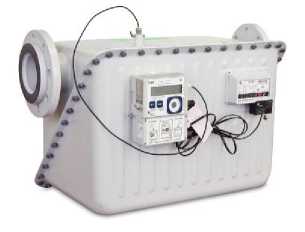

7.	Счетчики газа объемные диафрагменные	вк	84689-22	Общество с ограниченной ответственностью «ЭЛЬСТЕР Г азэлектроника» (ООО «ЭЛЬСТЕР Г азэлектроника»), г. Арзамас Нижегородской область	Общество с ограниченной ответственностью «РАСКО Г азэлектроника» (ООО «РАСКО Газ электроника»), г. Арзамас, Нижегородская область	Общество с ограниченной ответственностью «ЭЛЬСТЕР Г азэлектроника» (ООО «ЭЛЬСТЕР Г азэлектроника»), г. Арзамас Нижегородской область	Общество с ограниченной ответственностью «РАСКО Г азэлектроника» (ООО «РАСКО Газ электроника»), г. Арзамас, Нижегородская область	Общество с ограниченной ответственностью «РАСКО Г азэлектроника» (ООО «РАСКО Газэлектроника»), г. Арзамас, Нижегородская область

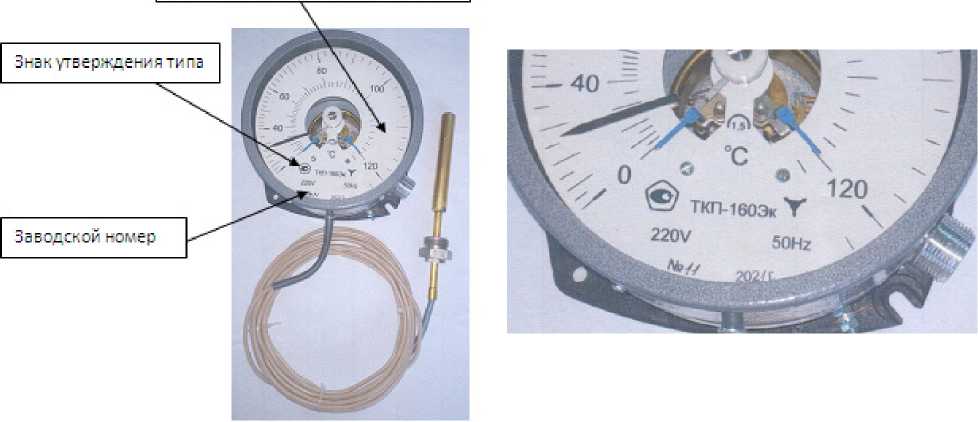

8.	Термометры манометрические показывающие электроконтактные	ТКП-160Эк	85870-22	Открытое акционерное общество «Приборы контроля и регулирования техпроцессов» (ОАО «Теплоконтроль»), Смоленская обл., г. Сафоново	Акционерное общество «Сафоновский завод «Теплоконтроль» (АО «Сафоновский завод «Теплоконтроль»), Смоленская обл., г. Сафоново	Открытое акционерное общество «Приборы контроля и регулирования техпроцессов» (ОАО «Теплоконтроль»), Смоленская обл., г. Сафоново	Акционерное общество «Сафоновский завод «Теплоконтроль» (АО «Сафоновский завод «Теплоконтроль»), Смоленская обл., г. Сафоново	Акционерное общество «Сафоновский завод «Теплоконтроль» (АО «Сафоновский завод «Теплоконтроль»), Смоленская обл., г. Сафоново

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» декабря 2022 г. № 3065

Регистрационный № 60295-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счётчики газа объёмные диафрагменные ВК-G

Назначение средства измерений

Счётчики газа объёмные диафрагменные ВК-G (далее - счётчик) предназначены для измерений объёма природного, нефтяного и других сухих неагрессивных газов, а также газовой фазы сжиженных углеводородных газов (СУГ) (далее - газы).

Описание средства измерений

Счётчик состоит из корпуса, измерительного механизма, оснащённого измерительными камерами со встроенными мембранами, и отсчётного механизма. Принцип действия счётчика основан на преобразовании поступательного движения мембран во вращательное, которое через редуктор и муфту передаётся на отсчётный механизм. Показания отсчетного механизма отградуированы в кубических метрах. Счётчик оснащён устройством, препятствующим обратному ходу отсчётного механизма. Счетчик выпускается с левым и правым направлениями потока газа.

К счётчику может быть подключен низкочастотный датчик импульсов IN-Z6__ для дистанционной передачи информации.

Отсчётный механизм счётчика может быть выполнен в следующих вариантах:

• - восьми разрядный механический;

• - механический с Чеккером.

Счетчики могут иметь исполнение с повышенной точностью, которое дополнительно маркируется индексом «Н».

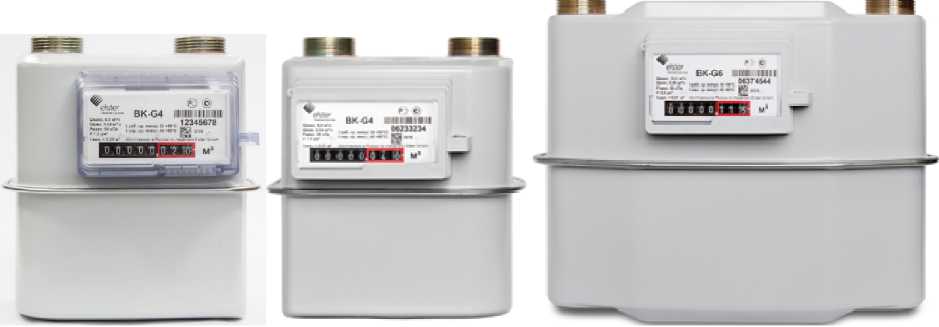

Общий вид счетчика представлен на рисунке 1. Пломбировку от несанкционированного доступа осуществляют нанесением знака поверки давлением клейма на свинцовую (пластмассовую) пломбу. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

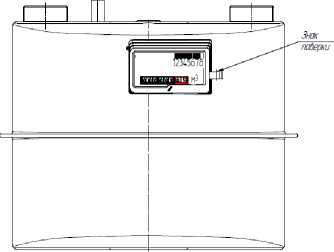

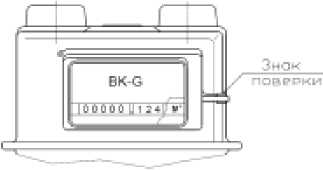

Знак поверки наносится в соответствии со схемой, приведенной на рисунке 2, а также в паспорте и (или) свидетельстве о поверке.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики
Технические характеристики	Типоразмер счётчика
	G1,6	G2,5	G4	G6
Объемный расход газа, м3/ч: - максимальный (Qm^)	2,5	4	6	10
- номинальный (Q№m)	1,6	2,5	4	6
- минимальный (Qm^)	0,016	0,025	0,04	0,06
Порог чувствительности, м3/ч	0,0032	0,005	0,008	0,008
Пределы допускаемой относительной погрешности при измерении объема газа, %, не более: - при Qмин< Q < 0,1 Q^m 0,1 Q№m. < Q < Qмакс		±3 (±2,1 исполнение «Н») ±1,5

Таблица 2 - Основные технические ха	рактеристики
Технические характеристики	Типоразмер счётчика
	G1,6	G2,5	G4	G6
Измеряемая среда	природный, нефтяной и другие сухие неагрессивные газы, а также газовая фаза СУГ
Максимальное рабочее давление, кПа,
не более		50
Максимально допустимое давление
внутри корпуса, кПа, не более		100

Технические характеристики	Типоразмер счётчика
	G1,6        G2,5	G4	G6
Потеря давления при расходе Q^^, Па, не более	60
Потеря давления при расходе Рмакс., Па, не более	250
Циклический объём измерительных камер счётчиков V, дм3	1,2	1,2/2	2
Цена деления младшего разряда 3 отсчётного механизма счётчика, дм	0,2
Ёмкость    отсчётного    механизма 3 счётчика, дм	99999,999
Температура рабочей среды, °С	от -30 до +50
Температура окружающей среды, °С	от -40 до +60
Присоединительная резьба, дюйм	1 %
Г абаритные размеры, мм, не более	195x212x155	195x212x155/ 329x241x167	329x241x167/ 329x250x167
Расстояние      между      осями присоединительных штуцеров, мм	110	110/250	250/200
Масса, кг, не более	1,9	1,9/3,2	3,5
Средний срок службы, лет Наработка до отказа, ч	24 40000

Знак утверждения типа

наносится на циферблат отсчётного механизма методом термопечати и на титульный лист эксплуатационной документации типографским способом.

Комплектность средства измерения

Таблица 3 - Комплектность

Наименование	Обозначение	Количество
Счётчик газа объёмный диафрагменный	ВК-G	1
Паспорт	-	1
Методика поверки	ЭРГП.407269.000И1	1*
Комплект монтажных частей	-	1*
* поставляется по заказу

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к счётчикам газа объёмным диафрагменным ВК-G

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические требования;

Приказ Росстандарта от 29 декабря 2018 г. № 2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

ЭРГП.407269.000 ТУ «Счётчики газа объёмные диафрагменные ВК-G. Технические условия».

Изготовитель

Общество с ограниченной ответственностью «РАСКО Газэлектроника»

(ООО «РАСКО Газэлектроника»)

ИНН 5243013811

Адрес: 607220, Нижегородская область, г. Арзамас, ул.50 лет ВЛКСМ, д. 8а

Телефон (факс): (83147) 7-98-00; 7-98-01

E-mail: Info@gaselectro.ru

Испытательный центр

Общество с ограниченной ответственностью Центр Метрологии «СТП»

(ООО Центр Метрологии «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская 50, корп. 5

Телефон (факс): (843) 214-20-98, 227-40-10

Web-сайт: http://www.ooostp.ru

Е-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № 30151-11.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» декабря 2022 г. № 3065

Лист № 1 Регистрационный № 49706-12 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа объемные диафрагменные ВК-GT с механической температурной компенсацией

Назначение средства измерений

Счетчики газа объемные диафрагменные ВК-GT с механической температурной компенсацией (далее - счетчики) предназначены для измерений объема, приведенного к температуре 20 °С, природного, нефтяного и других сухих неагрессивных газов, а также газовой фазы сжиженных углеводородных газов (далее - газы).

Описание средства измерений

Принцип действия счетчика основан на преобразовании разности давлений газа на входе и выходе в возвратно-поступательное движение мембран, образующих измерительные камеры. Измерительный механизм имеет две камеры со встроенными мембранами. Газ через входной патрубок заполняет пространство внутри корпуса и через входной клапан поступает поочередно в одну из камер, оказывая давление на мембрану, которая, перемещаясь, вытесняет газ из соседней камеры через выходной клапан и отводящий канал в выходной патрубок. Возвратно-поступательное движение мембран преобразуется рычажно-кривошипным механизмом во вращательное движение вала, число оборотов которого пропорционально числу перемещений мембраны и протекающему объему газа. Вращение вала приводит в движение счетный механизм, вызывая приращение показаний восьмиразрядного механического отсчетного устройства.

Счетчик состоит из корпуса, отсчетного механизма, измерительного механизма, оснащенного измерительными камерами со встроенными мембранами и механическим температурным компенсатором. Механический температурный компенсатор предназначен для приведения объема газа к температуре плюс 20 °С и выполнен в виде спиральной биметаллической пружины.

Счетчики выпускается с левым и правым направлениями потока газа.

Счетчики выпускаются следующих типоразмеров: G1,6T,  G2,5T, G4T, G6T в

зависимости от диапазона измерений объемного расхода газа.

К счетчику может быть подключен низкочастотный датчик импульсов IN-Z6__ для дистанционной передачи информации.

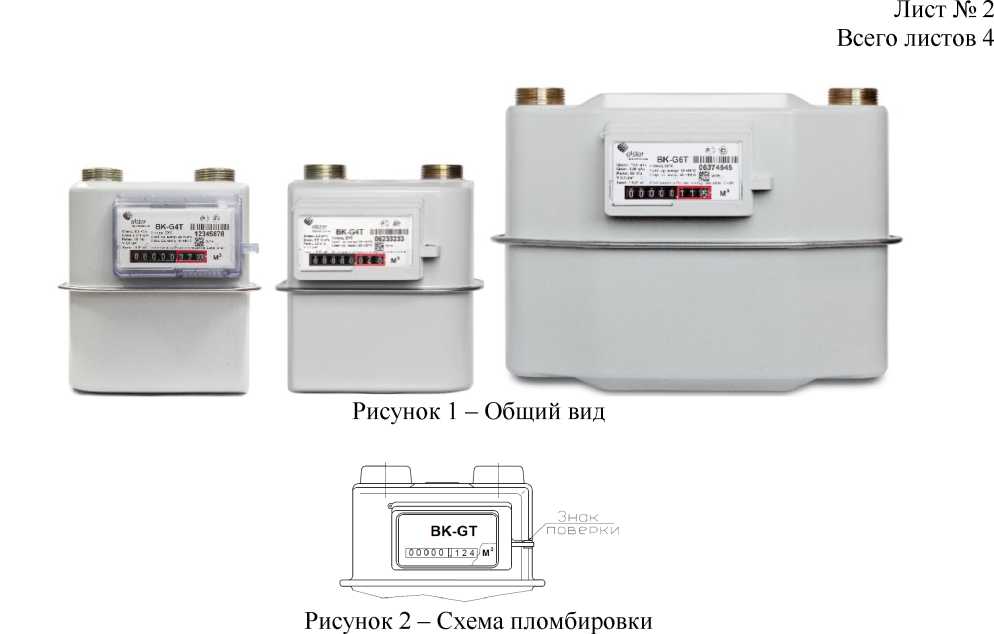

Общий вид счетчика представлен на рисунке 1. Пломбировку от несанкционированного доступа осуществляют нанесением знака поверки давлением клейма на свинцовую (пластмассовую) пломбу. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Знак поверки наносится в соответствии со схемой, приведенной на рисунке 2, а также в паспорте и (или) свидетельстве о поверке.

Метрологические и технические характеристики

Таблица 1 - Метрологические характе	ристики
Наименование характеристики	Типоразмер счетчика
	G1,6T	G2,5T	G4T	G6T
Объемный расход газа, м3/ч: - максимальный (Qmhrc) - номинальный (Qhom) - минимальный (Qmhh)	2,5 1,6 0,016	4 2,5 0,016	6 4 0,016/0,04	10 6 0,06
Циклический объем измерительных камер счетчиков V, дм3	1,2		1,2/2	2
Порог чувствительности, м3/ч	0,0032	0,005	0,008	0,008
Пределы   допускаемой    основной относительной   погрешности   при измерении объема газа, приведенного к температуре 20 °С, %, не более: - При Qmhh< Q < 0,1 Qtom 0,1 Qtom- S Q S Qмакс	±3 ±1,5
Пределы допускаемых   изменений относительной погрешности, вызванные отклонением температуры измеряемой среды на каждые 10 °С, %, не более	±0,4
Нормальные условия измерений: - температура окружающей и измеряемой среды, °С - относительная влажность, % - атмосферное давление, кПа	от +15 до +25 до 95 при температуре +35 °С от 84,0 до 106,7

Таблица 2 - Основные технические ха	рактеристики
Наименование характеристики	Типоразмер счетчика
	G1,6I       С2,5Т	С4Т	С6Т
Измеряемая среда	природный, нефтяной и другие сухие неагрессивные газы, а также газовая фаза сжиженных углеводородных газов
Максимальное рабочее давление, кПа, не более	50
Максимально допустимое давление внутри корпуса, кПа, не более	100
Потеря давления при расходе Q мин., Па, не более	60
Потеря давления при расходе Q макс., Па, не более	250
Цена деления младшего разряда 3 отсчетного механизма счетчика, дм	0,2
Емкость    отсчетного    механизма 3 счетчика, м	99999,999
Температура измеряемой среды, °С	от -25 до +50
Температура окружающей среды, °С	от -40 до +60
Присоединительная резьба, дюйм	1 %
Г абаритные размеры, мм, не более	195x212x155	195x212x155/ 329x241x167	329x241x167/ 329x250x167
Расстояние между осями присоединительных штуцеров, мм	110	110/250	250/200
Масса, кг, не более	1,9	1,9/3,2	3,5
Средний срок службы, лет Средняя наработка до отказа, ч	24 40000

Знак утверждения типа

наносится на циферблат отсчетного механизма методом термопечати и на титульный лист эксплуатационной документации типографским способом.

Комплектность средства измерения

Таблица 3 - Комплектность

Наименование	Обозначение	Количество
Счетчик газа объемный диафрагменный ВК-СТ с механической температурной компенсацией	ВК-ОТ	1
Паспорт	-	1
Методика поверки	ЭРГП.407269.000И1	1*
Комплект монтажных частей	-	1*
* Поставляется по заказу

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к счетчикам газа объемным диафрагменным ВК-GT с механической температурной компенсацией

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Приказ Росстандарта от 29 декабря 2018 г. № 2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

ЭРГП.407269.100 ТУ Счетчики газа объемные диафрагменные ВК-GT с механической температурной компенсацией. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «РАСКО Газэлектроника»

(ООО «РАСКО Газэлектроника»)

ИНН 5243013811

Адрес: 607220, Нижегородская область, г. Арзамас, ул.50 лет ВЛКСМ, дом 8а

Телефон (факс): (83147) 7-98-00; 7-98-01

E-mail: Info@gaselectro.ru

Испытательные центры

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»

(ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1

Телефон (факс): (831) 428-57-27, 428-57-48

E-mail: ncsmnnov@sinn.ru

Уникальный номер записи в реестре аккредитованных лиц № 30011-08.

В части вносимых изменений

Общество с ограниченной ответственностью Центр Метрологии «СТП»

(ООО Центр Метрологии «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» декабря 2022 г. № 3065

Регистрационный № 52850-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства измерительные TRZ

Назначение средства измерений

Устройства измерительные TRZ (далее - УИ), установленные в корпус счетчика газа турбинного TRZ, предназначены для преобразования поступательного движения плавно меняющегося потока очищенного неагрессивного, неоднородного по химическому составу природного газа по ГОСТ5542-87, а также воздуха, азота и других неагрессивных газов во вращение турбинного колеса с последующим пересчетом частоты вращения в объем газа в счетном механизме счетчика газа турбинного TRZ ЛГТИ.407221.007.

Описание средства измерений

УИ включает в себя:

• - корпус;

• - редуктор, на оси которого установлено турбинное колесо с жесткими, профилированными специальным образом лопатками;

• - струевыпрямитель, служащий для выпрямления потока газа;

• - маслопровод (в случае установки редуктора с подшипниковыми опорами, требующими периодической смазки).

Принцип действия УИ основан на зависимости частоты вращения турбинного колеса, установленного на оси редуктора, от объемного расхода газа, протекающего через него.

УИ имеет следующие исполнения:

"1" - соответствует диапазону измерений расхода 1/20 (1/30 - по спецзаказу);

"2" - соответствует диапазону измерений расхода 1/20 (1/30 - по спецзаказу), а также 1/50 и 1/80 в зависимости от давления рабочей среды;

"2У" - соответствует диапазону измерений расхода 1/20 (1/30 - по спецзаказу), а также 1/50 и 1/80 в зависимости от давления рабочей среды с улучшенными метрологическими характеристиками.

Для реализации дистанционной передачи данных с УИ в составе счетчика газа турбинного TRZ он может комплектоваться высокочастотным датчиком импульсов A1R, подключаемым к корректорам объема газа.

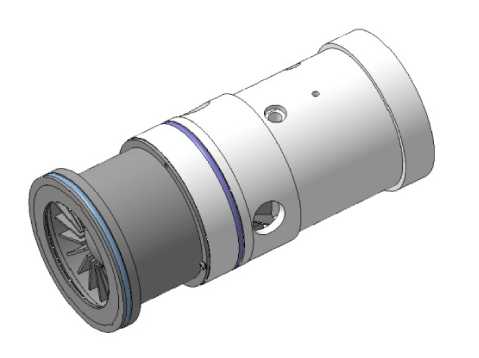

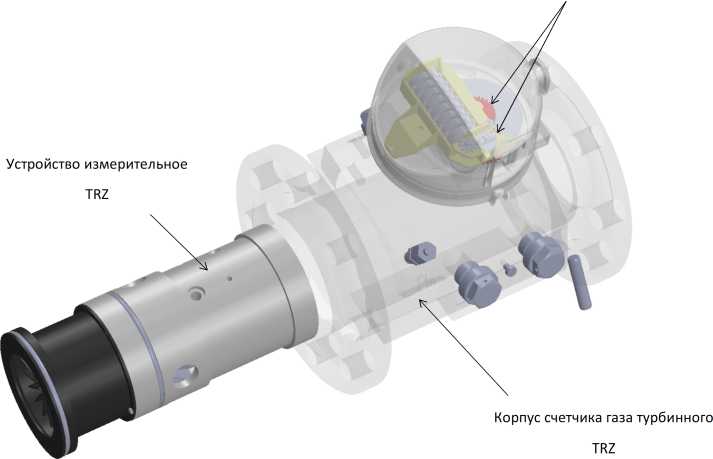

Фотография общего вида представлена на рисунке 1.

Метрологические и технические характеристики

Основные параметры УИ приведены в таблицах 1 и 2.

Таблица 1

Типоразмер	Условный проход Ду, мм	Макс. расход Qmax, м3/ч	Минимальный расход Qmin, м3/ч и диапазон измерений расхода (Qmin/Qmax) при избыточном давлении PrnG, МПа
			исполнение " 1"	исполнение "2"и исполнение"2У"
				Ризб
				Ризб < 0,3	0,3 < Ризб < 1	Ризб > 1
G65	50	100	5 (1/20)	5 (1/20)
G100	80	160	8 (1/20)	8 (1/20)
G160	80	250	13 (1/20)	13 (1/20)	5 (1/50)
G250	80	400	20 (1/20) 13 (1/30)*	20 (1/20) 13 (1/30)**	8(1/50)	5 (1/80)
G160	100	250	13 (1/20)	13 (1/20)
G250	100	400	20 (1/20)	20 (1/20)	13 (1/30)	8(1/50)
G400	100	650	32 (1/20) 20 (1/30)*	32 (1/20) 20 (1/30)**	13 (1/50)	8 (1/80)
G250	150	400	20 (1/20)	20 (1/20)
G400	150	650	32 (1/20)	32 (1/20)	20 (1/30)	13 (1/50)
G650	150	1000	50 (1/20) 32 (1/30)*	50 (1/20) 32 (1/30)**	20 (1/50)	13 (1/80)
G1000	150	1600	80 (1/20) 50 (1/30)*	80 (1/20) 50 (1/30)**	32 (1/50)	20 (1/80)
G650	200	1000	50 (1/20)	50 (1/20)
G1000	200	1600	80 (1/20)	80 (1/20)	50 (1/30)	32 (1/50)
G1600	200	2500	130 (1/20) 80 (1/30)*	130 (1/20) 80 (1/30)**	50 (1/50)	32 (1/80)
G1000	250	1600	80 (1/20)	80 (1/20)
G1600	250	2500	130 (1/20)	130 (1/20)	80 (1/30)	50 (1/50)
G2500	250	4000	200 (1/20) 130 (1/30)*	200 (1/20) 130 (1/30)**	80 (1/50)	50 (1/80)
G2500	300	4000	200 (1/20)	200 (1/20)	130 (1/30)	80 (1/50)
G4000	300	6500	320 (1/20) 200 (1/30)*	320 (1/20) 200 (1/30)**	130 (1/50)	80 (1/80)

* Поставляется по специальному заказу.

** Поставляется по специальному заказу; не имеет исполнения "2У". Примечание: УИ TRZ G65 Ду50 исполнение "2У" не имеет.

Таблица 2

Наименование параметра	Значение параметра
	исполнение "1"	исполнение "2"	исполнение "2У"
Пределы допускаемой относительной погрешности измерений объема газа в диапазоне расходов, % от Qmin до Qt	2,0	2,0
от Qt до Qmax	1,0	1,0	-
от Qmin До Qmax	-	-	0,9
Точка перехода Qt , м3/ч: для TRZ G100-G4000	0,1Qmax	0,1Qmax
для TRZ G65	0,2Qmax	0,2Qmax	-

Наименование параметра	Значение параметра
	исполнение "1"	исполнение "2"	исполнение "2У"
Примечание: УИ TRZ G65 Ду50 исполнение "2У" не имеет.
Рабочее давление измеряемого газа, не более, МПа (в
зависимости от исполнения)		1,6; 6,3; 10
Диапазон температур измеряемой среды, °С	от минус 30 до плюс 60
Диапазон температур окружающей среды, °С	от минус 40 до плюс 70
Средняя наработка на отказ, не менее, ч	120000
Средний срок службы, не менее, лет	12

Знак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 3

Наименование	Кол.	Примечание
Устройство измерительное TRZ	1	В соответствии с заказом
Руководство по эксплуатации ЛГТИ.407221.010 РЭ
Паспорт ЛГТИ.407221.010 ПС	1
Методика поверки ЛГТИ.407221.010 МП	1
Юстировочная пара	1	В соответствии с результатами поверки

Сведения о методиках (методах) измерений изложены в паспорте ЛГТИ.407221.010 ПС.

Нормативные и технические документы, устанавливающие требования к устройствам измерительным TRZ:

ГОСТ 28724-90 Счетчики газа скоростные. Общие технические требования и методы испытания;

ГОСТ 8.618-2006 Государственная поверочная схема для средств измерений объемного и массового расхода газа;

ТУ 4213-035-48318941-2012 (ЛГТИ.407221.010 ТУ) Устройства измерительные TRZ. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «РАСКО Газэлектроника» (ООО «РАСКО Газэлектроника»)

ИНН 5243013811

Адрес: 607220, Нижегородская область, г. Арзамас, ул.50 лет ВЛКСМ, д. 8а Телефон (факс): (83147) 7-98-00; 7-98-01

E-mail: Info@gaselectro.ru

Испытательный центр

Государственный центр испытания средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)

Адрес: 119361, Москва, ул. Озерная, д. 46

тел. +7(495) 437-57-77, факс +7(495) 437-56-66

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-08.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» декабря 2022 г. № 3065

Регистрационный № 47922-11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Корректоры объема газа ТС220

Назначение средства измерений

Корректоры объема газа ТС220, предназначены для измерения температуры и приведения объема, измеряемого счетчиком газа к стандартным условиям в зависимости от температуры, подстановочного коэффициента сжимаемости газа и давления.

Описание средства измерений

Принцип действия корректора основан на измерении температуры газа и вычислении стандартного объема прошедшего через счетчик газа, с использованием введенных значений коэффициента сжимаемости и давления.

Ввод исходных данных, необходимых для вычисления стандартного объема, в память корректора производится с помощью компьютера или с клавиатуры на лицевой панели корректора.

На индикаторе высвечиваются значения объема, расхода, коэффициента преобразования сигнала счетчика газа, давления, температуры, коэффициента коррекции и коэффициента сжимаемости, коды ошибок и другая необходимая информация.

Общий вид корректора объема газа ТС220 представлен на рисунке 1.

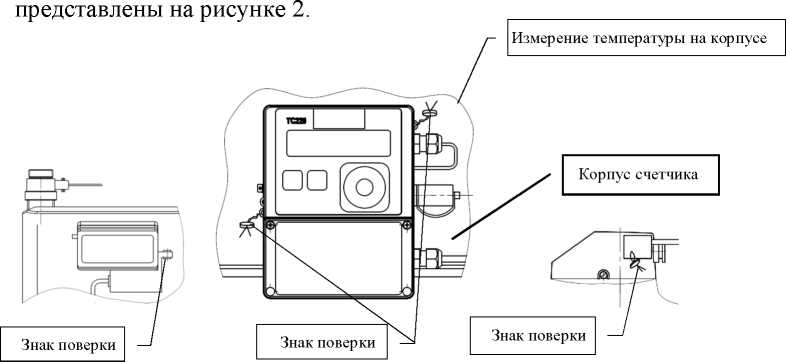

Места пломбирования и нанесения знака поверки, показаны на рисунке 2.

Знак поверки наносится методом давления на пломбу и специальную мастику (термопластичную массу) и на паспорт в виде оттиска поверительного клейма.

Программное обеспечение

Программное обеспечение корректоров встроенное и является их неотъемлемой частью.

Конструкция корректоров ТС220 исключает возможность несанкционированного влияния на программное обеспечение корректоров и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ТС220 V1.XX*
Номер версии	1.ХХ*
Цифровой идентификатор ПО	35163
Алгоритм вычисления цифрового идентификатора ПО	CRC16
* - идентификационное наименование состоит из 2 частей: старшая часть (до точки) -номер версии метрологически значимой части ПО, младшая часть - номер версии метрологически незначимой части.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование параметра	Значение
Диапазон измерения температуры рабочей среды, °С	от -30 до +60
Пределы допускаемой относительной погрешности измерения температуры, %	±0,1
Пределы допускаемой относительной погрешности вычисления объема, приведенного к стандартным условиям, с учетом погрешности измерения температуры, %	±0,2

Таблица 3 - Основные технические характеристики

Наименование параметра	Значение
Дисплей Коэффициент преобразования сигнала счетчика газа, имп/м3	8 разрядный 0,01; 0,1; 1; 10; 100
Величина абсолютного давления, не более, МПа	0,6
Частота входного сигнала, не более, Г ц	2
Тип преобразователя температуры	500П (Pt500)
Диапазон температур окружающей среды, °С	от - 30 до + 60
Выходной импульсный сигнал: -  внешнее напряжение, В, не более -  ток нагрузки, мА, не более -  частота, Гц, не более -  число одновременно подключенных каналов, шт.	30 250 2 2
Напряжение питания, В	1 литиевая батарея 3,6
Габаритные размеры, мм, не более	160 х 155 х 58
Масса, кг, не более	0,6
Средняя наработка на отказ, ч	100000

Наименование параметра	Значение
Средний срок службы, лет, не менее	12
Корректор имеет маркировку взрывозащиты	1ExibIIBT4

Знак утверждения типа

наносится на шильдик методом фотопечати и на титульные листы эксплуатационной документации - типографским способом.

Комплектность средства измерений

Таблица 4 - Комплект поставки корректора

Наименование	Кол.	Примечание
Корректор объема газа ТС220	1
Руководство по эксплуатации	1
Паспорт	1
Комплект монтажных частей (КМЧ)	1	По согласованию с заказчиком

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к корректорам объема газа ТС220

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические требования»;

ГОСТ Р 8.618-2014 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газа»;

Технические условия ТУ 4213-033-48318941-2011 (ЛГТИ.407228.020 ТУ).

Изготовитель

Общество с ограниченной ответственностью «РАСКО Газэлектроника» (ООО «РАСКО Газэлектроника»)

ИНН 5243013811

Адрес: 607220, Нижегородская область, г. Арзамас, ул.50 лет ВЛКСМ, д. 8а Телефон (факс): (83147) 7-98-00; 7-98-01

E-mail: Info@gaselectro.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»

(ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1

Телефон (факс): (831) 428-57-27, 428-57-48

E-mail: ncsmnnov@sinn.ru

Уникальный номер записи в реестре аккредитованных лиц № 30011-08.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» декабря 2022 г. № 3065

Лист № 1 Регистрационный № 55340-13 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы для измерения количества газа СГ-ТК: модификаций СГ-ТК-Т, СГ-ТК-Р, СГ-ТК-Д

Назначение средства измерений

Комплексы для измерения количества газа СГ-ТК: модификаций СГ-ТК-Т, СГ-ТК-Р, СГ-ТК-Д (далее - комплекс) предназначены для измерения объёма неагрессивного, сухого газа (далее - газ), приведённого к стандартным условиям, путем измерения объема при рабочих условиях и автоматической электронной коррекции по измеренной температуре и заданным значениям давления и коэффициента сжимаемости газа.

Описание средства измерений

Принцип действия комплекса основан на измерении объема газа при рабочих условиях с помощью счетчика газа, температуры газа с помощью корректора и вычисления корректором объема газа, приведенного к стандартным условиям по ГОСТ 2939, на основе измеренных параметров и введённых значений коэффициента сжимаемости и давления, принятых за условно-постоянную величину.

Комплексы состоят из счетчика газа, корректора и коммутационных элементов.

В комплексе используется корректор объёма газа ТС220 (регистрационный № 47922).

В зависимости от типа применяемого счетчика комплексы имеют три модификации:

• - СГ-ТК-Т на базе счётчиков газа турбинных TRZ (регистрационный № 31141-13) (далее - TRZ), счётчиков газа турбинных СГ (регистрационный № 14124-14) (далее - СГ);

• - СГ-ТК-Р на базе счётчиков газа ротационных RABO (регистрационный № 54267-13) (далее - RABO), счётчиков газа ротационных RVG (регистрационный № 16422-10) (далее -RVG);

• - СГ-ТК-Д на базе счетчиков газа объемных диафрагменных ВК-G (регистрационный

№ 60295-15), счетчиков газа объемных диафрагменных BK-G1,6;  BK-G2,5, BK-G4

(регистрационный № 20272-00), счетчиков газа диафрагменных BK-G1,6; BK-G2,5; BK-G4; BK-G6; BK-G10; BK-G16; BK-G25 (регистрационный № 36707-08), счетчиков газа объемных диафрагменных ВК-G (1,6; 2,5; 4; 6) (регистрационный № 30894-05), счетчиков газа диафрагменных BK-G40, BK-G65, BK-G100 (регистрационный № 36706-08), счетчиков газа объемных диафрагменных (регистрационный № 84689-22) (далее - BK-G).

Корректор объёма газа ТС220 может быть смонтирован удаленно от счетчика.

В TRZ, СГ при воздействии потока газа на турбину последняя вращается со скоростью, пропорциональной скорости (объёмному расходу) газа. Вращение турбины, с помощью механического редуктора, передаётся на счётное устройство, показывающее (по нарастающей) суммарный объем газа при рабочих условиях, прошедший через счётчик.

RABO, RVG работают по принципу вытеснения строго определённого объёма газа вращающимися роторами. Вращательное движение роторов через редуктор и магнитную муфту передаётся на счётный механизм, показывающий суммарный объем газа при рабочих условиях, прошедший через счётчик.

Принцип работы ВК-G основан на перемещении подвижных перегородок (диафрагм) камер при поступлении газа в счётчик. Впуск и выпуск газа, объем которого необходимо измерить, вызывает переменное перемещение диафрагм и через систему рычагов, и редуктор приводит в действие счётный механизм, показывающий накопленный объем газа при рабочих условиях, прошедший через счётчик.

В TRZ, СГ, RABO, RVG, ВК-G c помощью магнита, установленного на счётном механизме, и датчика импульсов, формируется импульсный электрический сигнал для корректора объёма газа.

Температура газа измеряется термопреобразователем сопротивления типа Pt500 (500П) по ГОСТ 6651-2009, входящим в состав корректора и установленным в потоке газа или на корпусе счетчика (для ВК-G).

Комплексы модификации СГ-ТК-Д на базе ВК-G типоразмером от BK-G10 до BK-G25 соответствуют требованиям ГОСТ Р 8.995-2020 «ГСИ. Объемный расход и объем природного газа. Методика (метод) измерений с применением мембранных и струйных счетчиков» при установке термопреобразователя сопротивления типа Pt500 (500П) в потоке газа на прилегающем прямолинейном участке входного присоединительного штуцера. Комплексы модификации СГ-ТК-Д на базе ВК-G типоразмером от ВК-(.т4С) до ВК-GIOO соответствуют требованиям ГОСТ Р 8.995-2020 «ГСИ. Объемный расход и объем природного газа. Методика (метод) измерений с применением мембранных и струйных счетчиков» при установке термопреобразователя сопротивления во внутренней полости счетчика (в корпусе счетчика)

Комплексы обеспечивают выполнение следующих функций:

• - измерение объема при рабочих условиях и температуры газа;

• - расчет объема газа, приведенного к стандартным условиям;

• - обработку, отображение и хранение измеренной информации и настроечных параметров комплекса;

• - ведение архива потребления газа, нештатных ситуаций и изменения условно-

  постоянных величин;

  - передачу измеренной и рассчитанной информации по цифровым интерфейсам. Общий вид основных модификаций комплексов представлен на рисунке 1.



  Комплекс СГ-ТК-Р на базе RABO





  Комплекс СГ-ТК-Р на базе RVG

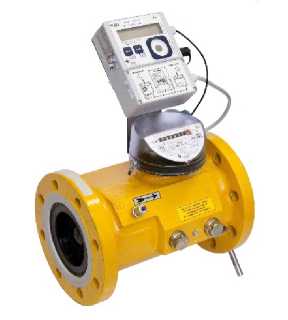

  Комплекс СГ-ТК-Т на базе TRZ



Комплекс СГ-ТК-Д на базе ВК-G

Рисунок 1 - Общий вид основных исполнений комплексов

Условное обозначение комплекса состоит из наименования комплекса (СГ-ТК), обозначения применяемого счетчика (Д, Т, Р), максимального измеряемого расхода при рабочих условиях:

СГ-ТК-Х-ХХХ

I---------- Максимальный измеряемый объемный расход

газа при рабочих условиях, определяемый установленным в состав комплекса счетчиком газа согласно его описанию типа (м ³ /ч)

Обозначение применяемого счетчика: счетчик газа турбинный (Т) :

• - счетчики типа СГ

• - счетчики типа TRZ

счетчик газа ротационный (Р) :

• - счетчики типа RVG

• - счетчики типа RABO счетчик газа диафрагменный (Д)

Наименование комплекса

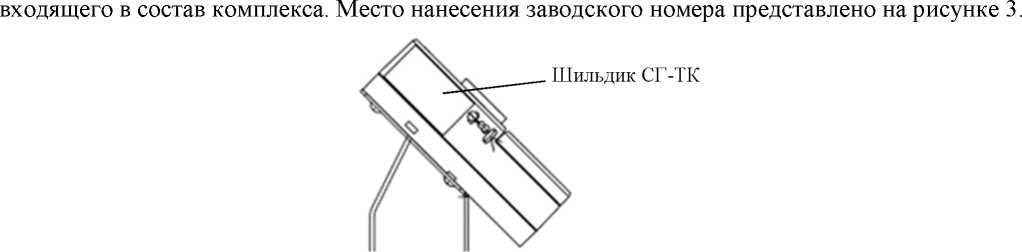

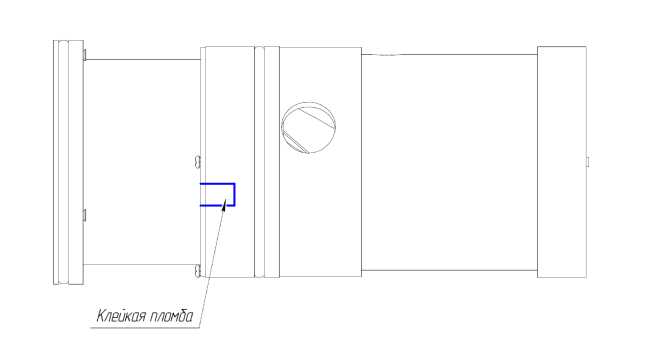

В комплексах в различных исполнениях пломбируются место присоединения преобразователя температуры и место присоединения датчика импульсов с помощью проволоки и свинцовой (пластмассовой) пломбы, а также с помощью специальной мастики (термопластичной массы) с нанесением знака поверки давлением на пломбы. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение

Программное обеспечение (далее - ПО) комплексов представляет собой встроенное ПО корректора объема газа ТС220.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1- Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ТС220 V1.XX*
Номер версии	1.ХХ*
Цифровой идентификатор ПО	35163**
Алгоритм вычисления цифрового идентификатора ПО	CRC16
* Идентификационное наименование состоит из 2 частей: старшая часть (до точки) номер версии метрологически значимой части ПО, младшая часть - номер версии метрологически незначимой части. ** Контрольная сумма для метрологически значимой части ПО.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование параметра	Значение
Диапазон объемного расхода при рабочих условиях1), м3/ч: - модификация СГ-ТК-Д	от 0,016 до 160
- модификация СГ-ТК-Т (счетчик газа турбинный СГ)	от 8 до 4000
- модификация СГ-ТК-Т (счетчик газа турбинный TRZ)	от 5 до 6500
- модификация СГ-ТК-Р (счетчик газа ротационный RVG)	от 0,6 до 650
- модификация СГ-ТК-Р (счетчик газа ротационный RABO)	от 0,4 до 650
Диапазон измерения температуры газа, °С:	от - 30 до + 60
Избыточное давление газа, кПа, не более: - модификация СГ-ТК-Д	50
- модификация СГ-ТК-Т, СГ-ТК-Р	100
Пределы допускаемой относительной погрешности измерения объема газа, приведенного к стандартным
условиям, с учетом погрешности измерения температуры, без учета погрешности от принятия давления и коэффициента сжимаемости за условно-постоянные величины2), %:
- модификация СГ-ТК-Д: - в диапазоне объемных расходов при рабочих условиях от 0,1       включ. до Qмакс4) включ.	±1,6
- в диапазоне объемных расходов при рабочих условиях от ^^мин5) включ. до 0,1 ^^ном2)	±2,2
-  модификации СГ-ТК-Т на базе счетчиков TRZ исполнения «2У», СГ-ТК-Р на базе RABO исполнения «2У»: - в диапазоне объемных расходов при рабочих условиях от ^^мин5) включ. до Qмакс4) включ. - модификации СГ-ТК-Т, СГ-ТК-Р на базе счетчиков RVG, СГ и счетчиков TRZ, RABO остальных исполнений:	±1,0
- в диапазоне объемных расходов при рабочих условиях от ^^мин5) включ. до Qt6)	± 2,1
- в диапазоне объемных расходов при рабочих условиях от Qt6) включ. до Qмакс4) включ.	± 1,1

Наименование параметра

Значение

1) Диапазон измерения объемного расхода комплекса при рабочих условиях определяется типоразмером применяемого счетчика; 2) Во всем диапазоне рабочих условий эксплуатации, с учетом относительной погрешности, обусловленной алгоритмом вычисления объема газа и его программной реализацией (не более ±0,05%); 3) QhOM - номинальный объемный расход при рабочих условиях; 4) QMaKC - максимальный объемный расход при рабочих условиях; 5) QMuh - минимальный объемный расход при рабочих условиях; 6) Qt - значение переходного объемного расхода при рабочих условиях. В зависимости от типа счетчика Qt принимается равным: - 0,1 Qm^o для TRZ G100-G4000 (Ду80, 100, 150, 200, 250, 300) исп. «1» и «2», СГ16МТ-160...4000-Р-2 с диапазоном измерения 1:20, СГ16МТ-100-Р-1 с диапазонами измерения 1:12,5, СГ16МТ-250...650-Р-4 с диапазоном измерения 1:25, СГ16МТ-800.4000-Р-4 с диапазоном измерения 1:30, RVG (основное исполнение), RABO (основное исполнение); - 0,2 Qm^c для TRZ G65; СГ16М(МТ) с диапазонами измерения 1:10 и 1:20, СГ16МТ-100-Р с диапазонами измерения 1:10; - 0,05 Qm^c для СГ16МТ-250...650-Р-3 с диапазоном измерения 1:25, СГ16МТ-800...4000-Р-3 с диапазоном измерения 1:30.

Таблица 3 - Основные технические характеристики

Наименование параметра	Значение
Измеряемая среда	Природный газ по ГОСТ 5542-2014, пропан, аргон, азот, воздух и другие неагрессивные сухие газы
Температура окружающей среды, °С	Определяется температурой окружающей среды, входящих в состав комплекса средств измерений, согласно их описанию типа
Температура рабочей среды, °С	Определяется температурой рабочей среды, входящих в состав комплекса средств измерений, согласно их описанию типа
Напряжение питания постоянного тока, В	от 6 до 9
Потребляемая мощность, Вт, не более	0,45
Габаритные размеры комплексов, мм - ширина - высота - длина	от 194 до 900 от 295 до 800 от 190 до 1000
Масса, кг	от 2,6 до 470
Средний срок службы, лет	12*
Средняя наработка на отказ, ч	100000
Маркировка взрывозащиты	1 Ex ib IIB T4 Gb
* Срок службы определяется изготовителем по остаточному сроку службы входящих в состав комплекса средств измерений

Знак утверждения типа

наносится на шильдик методом металлографики и/или гравировки и на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Комплекс для измерения количества газа СГ-ТК	-	1
Руководство по эксплуатации	ЛГТИ.407321.020 РЭ	1
Паспорт	ЛГТИ.407321.020 ПС	1
Комплект монтажных частей	-	1*
Методика поверки	-	1
* Поставляется по заказу

Сведения о методиках (методах) измерения

ГОСТ Р 8.740-2011 ГСИ. Расход и количества газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков»;

ГОСТ Р 8.995-2020 ГСИ. Объемный расход и объем природного газа. Методика (метод) измерений с применением мембранных и струйных счетчиков;

Инструкция. ГСИ. Объем газа. Методика измерений комплексами для измерения количества газа СГ-ТК модификации СГ-ТК-Д, регистрационный номер в Федеральном информационном фонде по обеспечению единства измеренийФР.1.29.2017.27668;

Инструкция. ГСИ. Количество газа. Методика измерений комплексами для измерения количества газа СГ-ТК модификации СГ-ТК-Д, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2013.15864.

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические требования;

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газа;

ТУ 4213-031-48318941-2006 (ЛГТИ.407321.020 ТУ) Комплексы для измерения количества газа СГ-ТК. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «РАСКО Газэлектроника»

(ООО «РАСКО Газэлектроника»)

ИНН 5243013811

Адрес: 607220, Нижегородская область, г. Арзамас, ул.50 лет ВЛКСМ, д. 8а

Телефон (факс): (83147) 7-98-00; 7-98-01

E-mail: Info@gaselectro.ru

Испытательный центр

Общество с ограниченной ответственностью «Метрологический центр СТП»

Адрес: Республика Татарстан, 420107, г. Казань, ул. Петербургская 50, корп. 5

Телефон (факс): (843)214-20-98, 227-40-10

Web-сайт: http://www.ooostp.ru

Е-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № 30151-11.

В части вносимых изменений:

Общество с ограниченной ответственностью Центр Метрологии «СТП»

(ООО ЦМ «СТП»)

Адрес: 420107, Российская Федерация, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» декабря 2022 г. № 3065

Лист № 1 Регистрационный № 65231-16 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа объемные диафрагменные BK-G4 ETe, BK-G6 ETe с электронным индексом

Назначение средства измерений

Счетчики газа объемные диафрагменные BR-G4 ETe, ВК-Ge ETe с электронным индексом предназначены для измерений объема газа, приведенного к температуре плюс 20 °С.

Описание средства измерений

Счетчики газа объемные диафрагменные BR-G4 ETe, ВК-Ge ETe с электронным индексом состоят из металлического корпуса, измерительного механизма диафрагменного типа и электронного индекса.

Принцип действия счетчиков газа объемных диафрагменных ВК^4 ETe, ВК-Ge ETe с электронным индексом основан на преобразовании разности давлений газа на входе и выходе счетчика в поступательное движение мембран, образующих измерительные камеры. Поступательное движение мембран через редуктор преобразуется во вращательное движение, передаваемое с помощью муфты электронному индексу.

Электронный индекс оснащен термопреобразователем сопротивления, установленным в металлическом корпусе, точечным матричным дисплеем, электронным блоком коррекции, встроенным источником питания, GPRS модемом и оптическим интерфейсом. Счетчик газа объемный диафрагменный BR-G4 ETe, ВК-Ge ETe с электронным индексом осуществляет коррекцию объема газа по измеренному значению температуры с учетом условно-постоянных подстановочных значений давления и коэффициента сжимаемости.

Счетчики газа объемные диафрагменные BR-G4 ETe, ВК-Ge ETe с электронным индексом выпускается с левым и правым направлениями потока газа.

В зависимости от измеряемого объемного расхода газа счетчики газа объемные диафрагменные ВК-(.т4 ETe, ВК-Ge ETe с электронным индексом имеют типоразмер ВК-(.т4 ETe и ВК-66 ETe.

Счетчики газа объемные диафрагменные ВК^4 ETe, ВК-Ge ETe с электронным индексом могут выпускаться в исполнении «Н» с повышенной точностью.

Счетчики газа объемные диафрагменные ВК^4 ETe, ВК-Ge ETe с электронным индексом могут выпускаться со встроенным запорным клапаном, управление которым осуществляется с помощью дистанционной команды поставщика газа.

Счетчики газа объемные диафрагменные ВК^4 ETe, ВК-Ge ETe с электронным индексом выполняют функции:

• - вычисления объема газа, приведенного к стандартным условиям по ГОСТ 2939-63 на основании подстановочных значений давления и коэффициента сжимаемости;

• - архивирования данных;

• - передачи информации по GPRS модему и оптическому интерфейсу;

• - защиты информации от несанкционированного доступа.

Знак поверки наносится на паспорт и (или) свидетельство о поверке.

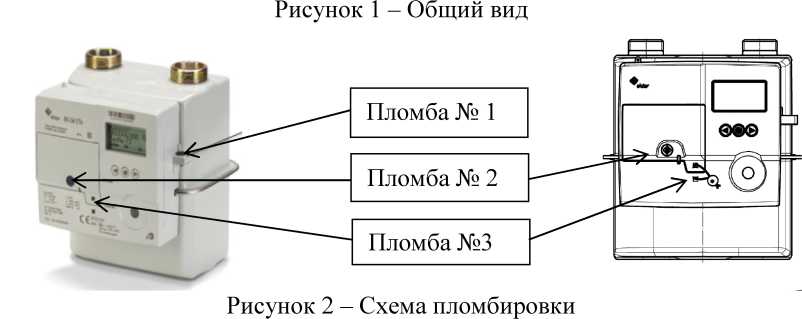

Фотография общего вида счетчиков газа объемных диафрагменных BK-G4 ETe, BK-G6 ETe с электронным индексом представлена на рисунке 1. Схема пломбировки счетчиков газа объемных диафрагменных BK-G4 ETe, BK-G6 ETe с электронным индексом представлена на рисунке 2. Пломбировку осуществляют с помощью пломб № 1 и № 2 с нанесением знака завода-изготовителя. После технического обслуживания осуществляют пломбирование пломбой № 3, вместо пломбы № 2.

BK-G4 ETe                             BK-G6 ETe

Программное обеспечение

является встроенным программным обеспечением электронного индекса. Программное обеспечение имеет программную и физическую защиту от непреднамеренных и преднамеренных изменений.

Команды и данные, введенные через интерфейс пользователя (клавиатура) и/или через интерфейс связи, не оказывают влияния на метрологически значимую часть программного обеспечения. Защита программного обеспечения осуществляется с помощью специальных средств защиты, разграничением уровней доступа, путем введения паролей, ведения архива событий. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные п]	эограммного обеспечения
Идентификационные данные (признаки)	Значение
Идентификационное        наименование программного обеспечения	BK-G4 ETe, BK-G6 ETe, 25226	BK-G4 ETe, BK-G6 ETe, 24939	«Версия ПО»
Номер версии (идентификационный номер)	2.5.9	2.7.3	21.Х.Х*

Идентификационные данные (признаки)	Значение
программного обеспечения
Цифровой идентификатор ПО	0xE94C	0хС2А1	—*
Алгоритм    вычисления    цифрового идентификатора программного обеспечения	CRC16
* - полный номер версии и цифровой идентификатор приведены в паспорте

Метрологические и технические характеристики

Таблица 2 - Метрологические характе	ристики
Наименование характеристики	Значение
	типоразмер BK-G4 ETe	типоразмер BK-G6 ETe
Объемный расход газа, м3/ч: - максимальный (Смакс) - номинальный (Q^) - минимальный (Qumii)	6 4 0,04	10 6 0,06
Порог чувствительности Qu, м3/ч	0,008	0,008
Пределы допускаемой относительной погрешности при измерении объема газа, приведенного к температуре 20 °С, %, не более: — при QumiiS Q < 0,1-Рном - 0,1-Рном< Q < Рмакс	±3 (±2,2*) ±1,5
Пределы допускаемых изменений относительной         погрешности, вызванные отклонением температуры измеряемой среды от границы диапазона от +15 °С до +25 °С на каждые 10 °С, %, не более	±0,4
* Исполнение «Н» с повышенной точностью.

Таблица 3 - Основные технические ха	рактеристики
Наименование характеристики	Значение
	типоразмер BK-G4 ETe	типоразмер BK-G6 ETe
Измеряемая среда	газовая фаза сжиженных углеводородных газов, природный, осушенный нефтяной и другие сухие неагрессивные газы
Максимальное   рабочее   давление измеряемой среды, кПа, не более	10
Максимально допускаемое давление внутри корпуса, кПа, не более	50(15*)
Потеря давления при расходе СХшн., Па, не более	70
Потеря давления при расходе Смакс., Па, не более	200 (250*)	200 (300*)
Циклический объем измерительных камер V, дм3	1,2	2
Цена деления младшего разряда 3 электронного индекса, м3	0,001
Емкость электронного индекса, м3	999999,999
Температура измеряемой среды, °С	от -25 до +55

Наименование характеристики	Значение
	типоразмер BK-G4 ETe		типоразмер BK-G6 ETe
Присоединительная резьба, дюйм	1 %
Габаритные размеры, мм, не более:
- высота	215		255
- ширина	195		340
- длина	175		185
Расстояние      между      осями присоединительных штуцеров, мм	110		200/250
Масса, кг, не более	2,6		3,8
Условия эксплуатации:
- температура окружающей среды, °С	от	-25 до +55; от -40 до +55**
- относительная влажность, %	до 95 при температуре 35 °С
- атмосферное давление, кПа		от 84,0 до 106,7
Наработка до отказа, ч	40000
Средний срок службы, лет	15
Маркировка взрывозащиты	2ExicIIBT4 Х
* - комплектация с запорным клапаном;
** - чтение показаний с дисплея доступно в диапазоне температур от -25 до +55 °С.

Знак утверждения типа

наносится на корпус электронного индекса методом печати или гравировки и на титульный лист паспорта типографским способом.

Комплектность средства измерения

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Счетчик газа объемный диафрагменный BK-G4 ETe, BK-G6 ETe с электронным индексом		1
Паспорт	ЭРГП.407269.200 ПС	1
Руководство по эксплуатации	ЭРГП.407269.200 РЭ	1*
Методика периодической поверки	МП 0455-1-2016	1*
Программа «ThemisOpto»	-	1*
Комплект монтажных частей	-	1*
* - поставляется по заказу

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к счетчикам газа объемным диафрагменным BK-G4 ЕТе, BK-G6 ЕТе с электронным индексом

ГОСТ 2939-63 Газы. Условия для определения объема;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические требования;

Приказ Росстандарта от 29 декабря 2018 г. № 2825 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

ЭРГП.407269.200 ТУ Счетчики газа объемные диафрагменные BK-G4 ЕТе, BK-G6 ЕТе с электронным индексом. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «РАСКО Газэлектроника» (ООО «РАСКО Газэлектроника»)

ИНН 5243013811

Адрес: 607220, Нижегородская область, г. Арзамас, ул.50 лет ВЛКСМ, д. 8а

Телефон (факс): (83147) 7-98-00; 7-98-01

E-mail: Info@gaselectro.ru

Испытательные центры

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии»

(ФГУП «ВНИИР»)

Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 А

Телефон: (843) 272-70-62, факс: (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

В части вносимых изменений

Общество с ограниченной ответственностью Центр Метрологии «СТП»

(ООО Центр Метрологии «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7 Телефон (факс): (843) 214-20-98, (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» декабря 2022 г. № 3065

Лист № 1 Регистрационный № 85870-22 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры манометрические показывающие электроконтактные ТКП-160Эк

Назначение средства измерений

Термометры манометрические показывающие электроконтактные ТКП-160Эк (в дальнейшем термометры) предназначены для измерений температуры воды, масла и других не агрессивных жидкостей и управления внешними электрическими цепями от сигнализирующих устройств приборов.

Описание средства измерений

Принцип действие термометров основан на строгой зависимости между температурой и давлением термометрического вещества (конденсат), находящегося в герметично замкнутой манометрической термосистеме. Термометры состоят из измерительного и сигнализирующего устройств. Измерительное устройство представляет собой манометрическую термосистему, состоящую из термобаллона, дистанционного капилляра и манометрической пружины. Под воздействием температуры изменяется давление внутри манометрической системы, происходит раскрутка манометрической пружины, связанной со стрелкой отсчетного устройства. В сигнализирующем устройстве термометров, для коммутации напряжения внешних электрических цепей, используются два предельных контакта, один из которых замыкает цепь минимального, а другой цепь максимального значения температуры контролируемой среды. Термобаллоны термометров рассчитаны на давление измеряемой среды до 1,6 МПа, с защитной гильзой - до 24,5 МПа.

Заводской номер наносится на нижнюю часть шкалы термометра в виде арабских цифр. Конструкция термометра предусматривает нанесение знака поверки на корпус. Знак поверки наносится на стекло термометра или на свидетельство о поверке в случае его оформления.

Общий вид термометров с указанием мест нанесения знака поверки, знака утверждения типа, заводского номера приведен на рис.1

Пломба в виде стикера-наклейки для защиты от несанкционированного доступа наносится на боковую поверхность корпуса.

Схема пломбировки от несанкционированного доступа представлена на рис. 2.

Рис.1-Общий вид термометров с указанием мест нанесения знака поверки, знака утверждения типа, заводского номера

Рис.2- Схема пломбировки от несанкционированного доступа

Метрологические и технические характеристики

Таблица 1-Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений температуры, °С	от -25 до +75, от 0 до +100, от 0 до +120, от +50 до +150, от +100 до +200, от +200 до +300
Класс точности по ГОСТ 16920-93	* 1,5; 2,5
Пределы допускаемой основной погрешности показаний, % от диапазона измерений	Класс 1,5 ( ±2,5% для первой 1/3 шкалы ±1,5% для последних 2/3 шкалы) Класс 2,5 (± 4,0% для первой 1/3 шкалы ±2,5% для последних 2/3 шкалы)

Продолжение Таблицы 1- Метрологические характеристики

Вариация показаний, °С	не более предела допускаемой основной погрешности показаний
Пределы допускаемой основной погрешности срабатывания сигнализирующего устройства, % от диапазона измерений	Класс 1,5 (± 4,0 % от диапазона измерений для первой 1/3 шкалы ±2,5 % от диапазона измерений для последних 2/3 шкалы) класс 2,5 (±5,0 % от диапазона измерений для первой 1/3 шкалы ±4,0 % от диапазона измерений для последних 2/3 шкалы)
Вариация срабатывания сигнализирующего устройства, °С	не более предела допускаемой основной погрешности срабатывания сигнализирующего устройства
Пределы допускаемой дополнительной погрешности показаний от изменения температуры окружающего воздуха от -60 °С до +60 °С, °С	±0,4 % от диапазона измерений на каждые 10 °С изменения температуры плюс 0,01 % от диапазона измерений на каждые 10 °С изменения температуры и на каждый метр дистанционного капилляра
Пределы допускаемой дополнительной погрешности срабатывания сигнализирующего устройства от изменения температуры окружающего воздуха от -60 °С до +60 °С, °С	±(X+0,04At) , где Х-половина    предела    допускаемой    погрешности срабатывания сигнализирующего устройства, °С At-абсолютное значение разности между температурой окружающего воздуха и температурой (20±5) °С
Нормальные условия: - температура окружающего воздуха, °С                             20 ± 5 - влажность окружающего воздуха, %                              от 30 до 80 - атмосферное давление, кПа                                     от 84 до 106,7 *В соответствии с ГОСТ 16920-93 класс точности для термометров с конденсационным заполнителем термосистемы устанавливается для последних 2/3 температурной шкалы, а для первой 1/3 шкалы класс точности не должен быть ниже следующего за ним класса точности

Таблица 2-Основные технические характеристики

Наименование характеристики	Значение
Показатель тепловой инерции, с, не более
- спокойный воздух	800
- спокойная вода	30
- воздух ( скорость 7м/с)	120
- вода (скорость 7 м/с)	6
Способ присоединения термобаллона	гибкий
Диаметр термобаллона, мм, не более	12,14,16
Г лубина погружения термобаллона, мм	160,200,250,315,400
Степень защиты от воды и пыли	IP54

Продолжение Таблицы 2- Основные технические характеристики

Г абаритные размеры корпуса, мм, не более	170х170х100
Материал корпуса	Алюминиевый сплав
Материал погружаемой части термобаллона	сталь 12Х18Н10Т, латунь ЛС59-1
Масса, кг, не более	2,0
Напряжение внешних коммутируемых цепей	ээл+22
переменного тока, В	220 -33
с частотой, Г ц.	50 ± 1
Условия эксплуатации:
-диапазон температур
окружающего воздуха, °С	от -60 до +60
-относительная влажность, %	80 при 35 °С
Средний срок службы, лет	10
Средняя наработка до отказа, ч, не менее	20000

Знак утверждения типа наносится

на шкалу термометра накаткой или иным методом, обеспечивающим четкое изображение знака и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 3-Комплектность термометров

Наименование	Обозначение	Кол-во
Термометр манометрический ТКП-160Эк	СНИЦ.405 153.020	по заказу
Руководство по эксплуатации**	СНИЦ.405 153.020 РЭ
Паспорт	СНИЦ.405 153.020 ПС	1 экз.*
Набивка « Графитекс»101 4х4 мм, длиной 160мм	ТУ 2573-001-86678852-2008	1
Розетка исполнение УХЛ2	ШР20П5НШ10Н бРО.364.028ТУ	1
* на каждый термометр ** при поставке термометров в один адрес допускается прилагать одно руководство по эксплуатации на каждые два термометра

Сведения о методиках (методах) измерений

приведены в Руководстве по эксплуатации СНИЦ.405 153.020 РЭ «Термометры манометрические показывающие электроконтактные ТКП-160Эк», в разделе 2 «Использование по назначению».

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 16920-93 «Термометры и преобразователи температуры манометрические. Общие технические требования и методы испытаний»;

ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;

Технические условия СНИЦ.405 153. 020 ТУ «Термометры манометрические показывающие электроконтактные ТКП-160Эк.».

Правообладатель

Акционерное общество «Сафоновский завод «Теплоконтроль»

(АО «Сафоновский завод «Теплоконтроль»)

ИНН 6726001460

Адрес: 215503, Смоленская обл., г. Сафоново, ул. Ленинградская, д. 18

Тел. (48 142) 2-84-13

Факс. (48 142) 2-84-15

E-mail: info@tcontrol.ru

Изготовитель

Акционерное общество «Сафоновский завод «Теплоконтроль»

(АО «Сафоновский завод «Теплоконтроль»)

ИНН 6726001460

Адрес: 215503, Смоленская обл., г. Сафоново, ул. Ленинградская, д. 18

Тел. (48 142) 2-84-13

Факс. (48 142) 2-84-15

E-mail: info@tcontrol.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

(ФГУП «ВНИИМ им Д.И.Менделеева»)

Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр., д. 19

Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@ vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» декабря 2022 г. № 3065

Лист № 1 Регистрационный № 84689-22 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

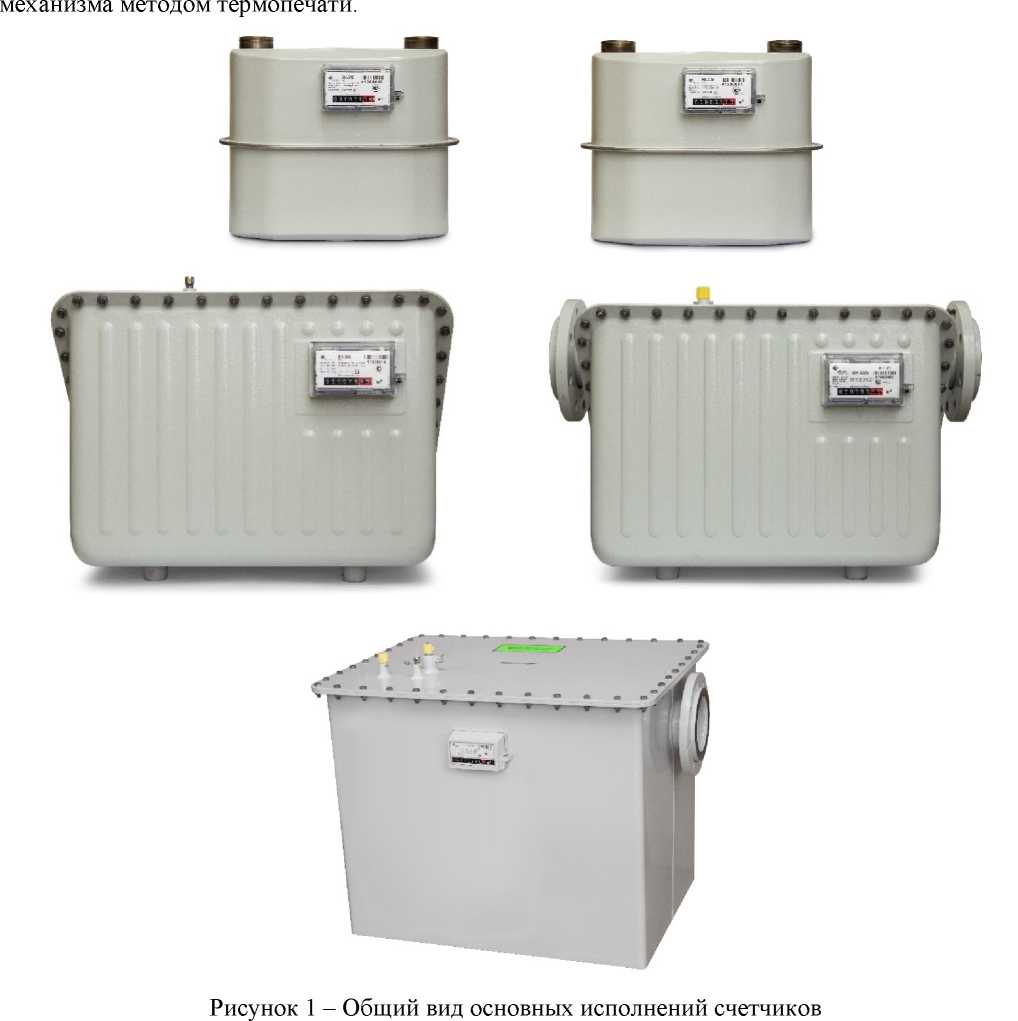

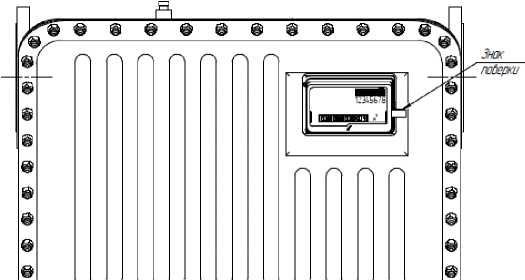

Счетчики газа объемные диафрагменные ВК

Назначение средства измерений

Счетчики газа объемные диафрагменные ВК (далее - счетчики) предназначены для измерений объема газа.

Описание средства измерений

Принцип действия счетчика основан на преобразовании разности давлений газа на входе и выходе в возвратно-поступательное движение мембран, образующих измерительные камеры. Измерительный механизм имеет две камеры со встроенными мембранами. Газ через входной патрубок заполняет пространство внутри корпуса и через входной клапан поступает поочередно в одну из камер, оказывая давление на мембрану, которая, перемещаясь, вытесняет газ из соседней камеры через выходной клапан и отводящий канал в выходной патрубок. Возвратно-поступательное движение мембран преобразуется рычажно-кривошипным механизмом во вращательное движение вала, число оборотов которого пропорционально числу перемещений мембраны и протекающему объему газа. Вращение вала приводит в движение восьмиразрядное отсчетное устройство, вызывая приращение показаний накопленного объема.

Счетчик состоит из корпуса, внутри которого расположен измерительный механизм или набор измерительных механизмов, и отсчетного устройства.

Счетчики имеют типоразмеры G10, G16, G25, G40, G65, G100 в зависимости от диапазона измерений объемного расхода газа и предназначены для измерения объема газа при рабочих условиях.

Счетчики в исполнении G10T предназначены для измерений объема газа, приведенного к температуре плюс 20 °С, и дополнительно оснащены механическим температурным компенсатором, выполненным в виде спиральной биметаллической пружины.

Счетчики выпускаются с левым и правым направлениями потока газа.

Счетчики типоразмеров G40, G65, G100 имеют фланцевое присоединение к трубопроводу с вертикальным или горизонтальным подводом газа.

Счетчики типоразмеров G10, G16, G25, G40, G65, G100 могут иметь исполнении «Н» с улучшенными метрологическими характеристиками.

К счетчику может быть подключен низкочастотный датчик импульсов IN-Z61 для дистанционной передачи информации.

Пример условного обозначения счетчика: BK-G10T, где:

• - ВК - диафрагменный счётчик газа;

• - G10 - типоразмер счётчика по величине номинального расхода;

• - T - наличие механической температурной компенсации.

Общий вид основных исполнений счетчика представлен на рисунке 1. Пломбировку от несанкционированного доступа осуществляют нанесением знака поверки давлением клейма на пломбу. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2. Заводской номер наносится на циферблат отсчетного

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Типоразмер	G10T	G10	G16	G25	G40	G65	G100
Объемный расход газа, м3/ч:
- максимальный ^макс)	16	16	25	40	65	100	160
- номинальный (Q^)	10	10	16	25	40	65	100
- минимальный (Рмин)	0,1	0,1	0,16	0,25	0,4	0,65	1
Пределы         допускаемой относительной погрешности при измерении объема газа при рабочих условиях, %:
— от Qмин до 0,1 • Qm™	-		±3, ±2,1 (исполнение «Н»)
- от 0,1^ном включ. до Qмакс
включ.				±1,5
Пределы допускаемой основной
относительной погрешности при измерении     объема     газа,
приведенного к температуре 20 °С, %:
- от Qмин до 0,1 • Qном - от 0,1^ном включ. до Qмакс	±3
включ.	±1,5
Пределы         допускаемых изменений      относительной погрешности,       вызванных отклонением      температуры измеряемой среды на каждые 10 °С, %	±0,4

Наименование характеристики	Значение
Типоразмер	G10Т	G10	G16	G25	G40	G65	G100
Нормальные условия измерений: - температура окружающей и измеряемой среды, °С - относительная влажность, %		от +15 до +25 до 95 при температуре +35 °С
- атмосферное    давление, кПа			от 84,0 до 106,7

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Типоразмер	G10Т	G10	G16	G25	G40	G65	G100
Циклический объем, дм3	5,6	6	6	12	18	24	48
Порог чувствительности, м3/ч	0,01	0,01	0,01	0,01	0,02	0,02	0,02
Измеряемая среда	природный, нефтяной и другие сухие неагрессивные газы, а также газовая фаза сжиженных углеводородных газов
Максимальное рабочее давление, кПа, не более	50
Максимально      допустимое давление внутри корпуса, кПа, не более	100
Потеря давления при расходе Qмакс, Па, не более	300				400
Цена деления младшего разряда отсчетного механизма счетчика, 3 дм	2						20
Емкость отсчетного механизма 3 счетчика, м	999999						9999999
Температура       измеряемой среды, °С	от -25 до +40
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное    давление, кПа	от -40 до +55 до 95 при температуре +35 °С от 84,0 до 106,7
Габаритные размеры, мм, не более: - высота - ширина - длина	320 334 218	320/330 334/405 218/234	340 405 234	425 465 289	470 564 392	470 564 392	617 740 606
Присоединительная     резьба, дюйм	13/4	13/4, 2	2	21/2	фланцевый
Расстояние    между    осями присоединительных   штуцеров (фланцев), мм	250	250/280	280	335	570	680	800
Масса, кг, не более	5,7	5,7	5,7	10,6	31	35	107
Средний срок службы, лет	12

Наименование характеристики	Значение
Типоразмер	G10Т	G10	G16	G25	G40	G65	G100
Средняя наработка до отказа, ч	80000

Знак утверждения типа

наносится на циферблат отсчетного механизма методом термопечати и на титульный лист эксплуатационной документации типографским способом.

Комплектность средства измерения

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Счетчик газа объемный диафрагменный	ВК	1
Паспорт*	ЛГТИ.407269.302 ПС или ЛГТИ.407269.303 ПС	1
Комплект монтажных частей	-	1**
* В бумажной и/или электронной форме. ** Поставляется по заказу.

Сведения о методиках (методах) измерений приведены в разделе 5 паспорта.

Нормативные и технические документы, устанавливающие требования к счетчикам газа объемным диафрагменным ВК

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические требования;

ГОСТ Р 8.993-2020 Государственная система обеспечения единства измерений. Общие требования к средствам измерений расхода и объема газа;

Приказ Росстандарта от 29 декабря 2018 г. № 2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

ЛГТИ.407269.300 ТУ Счетчики газа объемные диафрагменные ВК-G. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «РАСКО Газэлектроника» (ООО «РАСКО Газэлектроника»)

ИНН 5243013811

Адрес: 607220, Нижегородская область, г. Арзамас, ул.50 лет ВЛКСМ, д. 8а Телефон (факс): (83147) 7-98-00; 7-98-01

E-mail: Info@gaselectro.ru

Изготовитель

Общество с ограниченной ответственностью «РАСКО Газэлектроника» (ООО «РАСКО Газэлектроника»)

ИНН 5243013811

Адрес: 607220, Нижегородская область, г. Арзамас, ул.50 лет ВЛКСМ, д. 8а Телефон (факс): (83147) 7-98-00; 7-98-01

E-mail: Info@gaselectro.ru

Испытательный центр

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Российская Федерация, Республика Татарстан, ул. Петербургская, д. 50, корп. 5, офис 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.

---

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

06 декабря 2022 г.

Москва

О внесении изменений в сведения об утвериеденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  4. Контроль за испол^й^й^вддадао^лйЗ^а собой.

хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Заместитель Руководителя

Сертификат: O29D109B000BAE27A64C995DDB060203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27,12.2022

---
