УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» мая 2021 г. №695

Лист № 1 Регистрационный № 41470-09 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дозаторы бункерные непрерывного действия ДБН

Дозаторы бункерные непрерывного действия ДБН (далее - дозаторы) предназначены для измерений массы сыпучих и жидких материалов в единицу времени (производительности).

Принцип действия дозаторов основан на преобразовании силы тяжести дозируемого материала в аналоговый электрический сигнал на выходе датчиков весоизмерительных тензорезисторных (далее - датчиков), последующего аналого-цифрового преобразования и вычисления значения производительности в системе управления.

В состав дозатора входят следующие основные устройства и оборудование: весовое устройство (бункер весовой, датчики весоизмерительные тензорезисторные с узлами встройки, устройство обеспечения бесперебойного схода материала), разгрузочное устройство, затвор (аварийный), система управления дозатором универсальная СДУ и вибрационное оборудование.

Дозаторы выпускаются в следующих модификациях:

Дозатор бункерный непрерывного действия     ДБН- ХХХ- ХХ- ХХ- ХХ- Х- Х

Обозначение дозатора__________________________________

Наибольший предел производительности, НПП, т/ч______________

Пределы допускаемой погрешности по ГОСТ 30124, % НПП

0,5 - ± 0,5;

1,0 - ± 1,0;

2,0 - ± 2,0____________________________________________________________________

Объем бункера весового, м³____________________________________________

Тип разгрузочного устройства:

01 - питатель ленточный;

02 - питатель роторный (шлюзовой);

03 - питатель шнековый;

04 - питатель барабанный;

05 - питатель тарельчатый (дисковый);

06 - регулирующий клапан (для жидких компонентов);

07 - питатель пластинчатый___________________________________________________

Состояние дозируемого материала:

С - сыпучее;

Ж - жидкое

• 1 - Система управления дозатора универсальная (СДУ), бортовое исполнение;

• 2 - Система управления дозатора универсальная (СДУ), шкафное исполнение

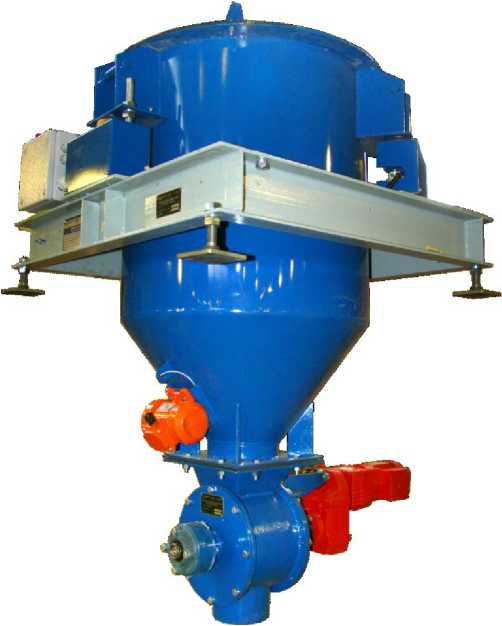

Общий вид дозаторов представлен на рисунке 1.

Рисунок 1 - Общий вид дозаторов

Схема пломбирования приведена на рисунке 2.

Защита от внесения несанкционированных изменений обеспечивается посредством нанесения пломб в виде наклеек с оттиском контрольного клейма изготовителя на каждый блок контроллера дозирования, входящего в состав СДУ.

Место

нанесения

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Знак поверки наносится в формуляре на дозатор.

Дозаторы работают под управлением встроенного программного обеспечения (ПО), установленного в СДУ. ПО предназначено для управления режимами работы дозаторов, обработки, отображения, хранения и передачи результатов измерений на персональный компьютер.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические характеристики дозаторов нормированы с учетом влияния ПО.

Основные метрологические и технические характеристики дозаторов приведены в таблицах 2 и 3 соответственно.

Таблица 2 - Основные метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 3 - Основные технические характеристики

наносится фотохимическим способом на маркировочную табличку, закрепленную на бункере весовом дозатора, и на титульные листы руководства по эксплуатации и формуляра типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность дозатора

ОФТ.20.1105.00.00.00.00 РЭ «Дозатор бункерный непрерывного действия ДБН. Руководство по эксплуатации» (раздел 2)

ОФТ.18.1570.00.00.00.00-02 РЭ «Система управления дозатором универсальная СДУ. Руководство по эксплуатации» (раздел 3)

Приказ Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ГОСТ 30124-94 Весы и весовые дозаторы непрерывного действия. Общие технические требования

ТУ 4274-1105-20885897-2009 Дозаторы бункерные непрерывного действия ДБН. Технические условия
