№1127 от 07.06.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 32120
О переоформлении свидетельства об утверждении типа средства измерений № 33292 "Дозаторы весовые дискретного действия "Гамма" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 1127 от 07.06.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
7 июня 2018 г.
№ 1127
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 33292 «Дозаторы весовые дискретного действия «Гамма» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ЗАО «ВИК «Тензо-М» от 30 марта 2018 г. № 43-1 и № 43-2 приказываю:
-
1. Внести изменения в описание типа на дозаторы весовые дискретного действия «Гамма», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 20792-08, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу МП 204-05-2018 «Дозаторы весовые дискретного действия «Гамма». Методика поверки» и распространить действие документа на дозаторы весовые дискретного действия «Гамма», вновь выпускаемые и находящиеся в эксплуатации.
-
2. Переоформить свидетельство об утверждении типа № 33292 «Дозаторы весовые дискретного действия «Гамма», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 20792-08, в связи заменой документа на поверку.
ФГУП «вниимс»
-
3. '
(А.Ю.Кузин) обеспечить е оформление свидетельства
юридическому лицу или ие д________
-
4. Контроль за исполг ением настоящего пр:
Сертификат: O0E1036ECDCO11E78ODJ
-
Управлению ме^рпппгыы (R Р Пяяярянуп) coowewpwpfu^o Админм^тэатйвным регламентом хранится в системе электронного документооборота
и выдачу его
з О1ж©аниемн«нпате®©^©чж&уиэ^®е^®ниЕ метрологии.
►иказа оставляю зр собой.
, , _______________JDAE0071B1B53CD41
Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018
ч.
Заместитель Руководителя
С. С.Голубев
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «07» июня 2018 г. №1127
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дозаторы весовые дискретного действия «Гамма» Назначение средства измеренийДозаторы весовые дискретного действия «Гамма» (далее - дозаторы) предназначены для дозирования сыпучих и жидких продуктов, в том числе пищевого назначения.
Описание средства измеренийПринцип действия дозатора основан на преобразовании силы тяжести (веса) дозируемого продукта в аналоговый сигнал датчиков. Сигнал датчиков после обработки преобразователем используется для формирования управляющих воздействий на устройства дозированной загрузки продуктов с выдачей результата дозирования на табло индикации, и/или в информационную систему.
Конструктивно дозаторы состоят из грузоприемного устройства (далее - ГУ) и системы управления и контроля.
ГУ представляет собой бункер или бак, опирающийся через весовое устройство на опорную раму. Весовое устройство включает в себя один или несколько датчиков весоизмерительных и весовой преобразователь. В дозаторах применяются датчики Т (Государственный реестр СИ РФ № 53838-13), С, Н (Государственный реестр СИ РФ № 53636-13) или М (Государственный реестр СИ РФ № 53673-13) а также весовые преобразователи ТВ (Государственный реестр СИ РФ № 37794-08) производства ЗАО «ВИК «Тензо-М».
Система управления и контроля может, в зависимости от конструкции дозаторов и параметров электропитания, иметь в своем составе шкаф МША (пульт управления), шкаф пневматики МШП и шкаф силовой ШС, а также может быть интегрирована в состав другой системы управления и контроля.
Управление дозатором осуществляется при помощи кнопок, расположенных на лицевой панели преобразователя и дверце МША или с выносного пульта управления (кнопочного поста).
Подача продукта ГУ может осуществляться с помощью различных питателей и их сочетаний в зависимости от свойств дозируемых материалов (самотёком через заслонку или клапан, шнековым, ленточным или вибрационным питателем, насосом и т.п.).
Дозатор может комплектоваться устройством уплотнения продукта в таре различной конструкции.
Дозаторы выпускаются в различных модификациях, отличающихся, пределами дозирования, пределами допускаемых отклонений действительных значений массы дозы от среднего значения, дискретностью отсчета весового устройства и имеют обозначение Гамма-Н(М)-К, где:
Н - наибольший предел дозирования (НПД), кг;
М - многокомпонентный дозатор;
К - индекс, устанавливающий пределы допускаемых отклонений действительных значений массы дозы от среднего значения (0,2; 0,5; 1; 2 и 4).
Внешний вид дозаторов с различными ГУ в сочетании с различными видами питателей, мешкоприемником и устройствами уплотнения продукта в таре показан на рисунке 1.

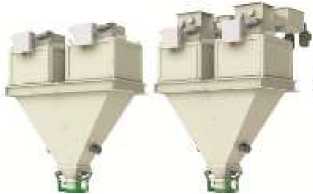

Дозаторы с ГУ в виде бункера, с различными видами питателей и мешкоприемником

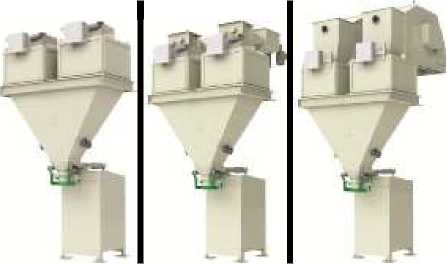

Дозаторы с ГУ в виде бункера, с сочетанием различных видов питателей и мешкоприемником

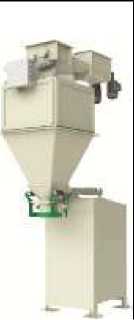

Дозаторы с ГУ в виде бункера, различными
видами питателей, мешкоприемником и
устройством уплотнения продукта в таре

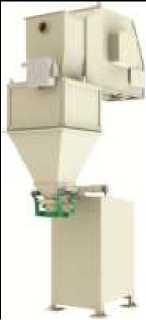

Дозаторы с ГУ в виде бункера, с сочетанием различных видов питателей, мешкоприемником и устройством уплотнения продукта в таре

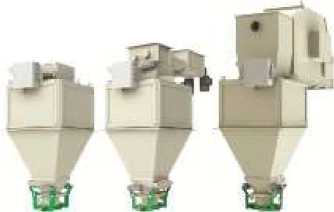

Дозаторы ГУ в виде бункера без мешкоприемника

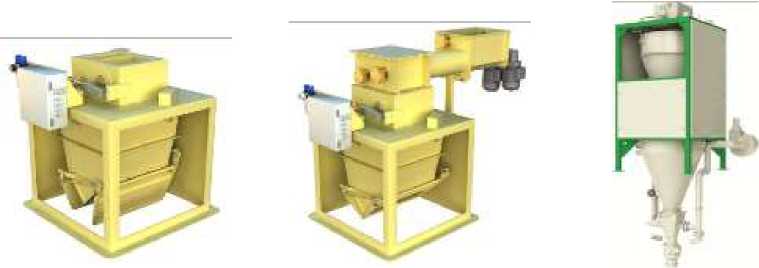

Дозаторы с ГУ в виде бака
Рисунок 1 - Внешний вид дозаторов с различными ГУ в сочетании с различными видами питателей, мешкоприемником и устройствами уплотнения продукта в таре
Программное обеспечениеИдентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Дозатор «Гамма» |
|
Номер версии (идентификационный номер) ПО |
GA Gd Gt Gtd GG dd |
|
Цифровой идентификатор ПО |
-* |
|
* Данные недоступны, так как ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. | |
Программное обеспечение (ПО) дозаторов является встроенным и реализовано в преобразователе. ПО не может быть модифицировано или прочитано через какой-либо интерфейс, т.к. имеет встроенную защиту. Данные версии ПО отображается на дисплее преобразователя при включении дозатора. Дополнительно, для предотвращения несанкционированного доступа к законодательно контролируемым параметрам, служит административный пароль и электронное клеймо (порядковый номер, дата и время последнего изменения настроечных параметров), которые автоматически обновляется после каждого сохранения изменений, внесенных в законодательно контролируемые параметры. Данные электронного клейма заносятся в паспорт дозатора. Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
Метрологические и технические характеристики приведены в таблицах 2-4.
Таблица 2
|
Модификация дозатора |
Пределы дозирования, кг |
Индекс, устанавливающий пределы допускаемых отклонений действительных значений массы дозы от среднего значения |
Дискретность отсчета весового устройства, кг | |
|
наименьший (НмПД) |
наибольший (НПД) | |||
|
1 |
2 |
3 |
4 |
5 |
|
Гамма-1М-0,2 |
0,3 |
1 |
0,2 |
0,0002 |
|
Гамма-1-0,2 |
0,75 |
0,2 |
0,0005 | |
|
Гамма-1М-0,5 |
0,12 |
0,5 |
0,0002 | |
|
Гамма-1-0,5 |
0,3 |
0,5 |
0,0005 | |
|
Гамма-1М-1 |
0,06 |
1 |
0,0002 | |
|
Гамма-1-1 |
0,15 |
1 |
0,0005 | |
|
Гамма-1М-2 |
0,03 |
2 |
0,0002 | |
|
Гамма-1 -2 |
0,075 |
2 |
0,0005 | |
|
Гамма-1М-4 |
0,015 |
4 |
0,0002 | |
|
Гамма-1 -4 |
0,0375 |
4 |
0,0005 | |
|
Гамма-1,5-0,2 |
0,75 |
1,5 |
0,2 |
0,0005 |
|
Гамма-1,5-0,5 |
0,3 |
0,5 |
0,0005 | |
|
Гамма-1,5-1 |
0,15 |
1 |
0,0005 | |
|
Гамма-1,5-2 |
0,075 |
2 |
0,0005 | |
|
1 |
2 |
3 |
4 |
5 |
|
Гамма-1,5-4 |
0,0375 |
4 |
0,0005 | |
|
Гамма-2М-0,2 |
0,75 |
2 |
0,2 |
0,0005 |
|
Гамма-2-0,2 |
1,5 |
0,2 |
0,001 | |
|
Гамма-2М-0,5 |
0,3 |
0,5 |
0,0005 | |
|
Гамма-2-0,5 |
0,6 |
0,5 |
0,001 | |
|
Гамма-2М-1 |
0,15 |
1 |
0,0005 | |
|
Гамма-2-1 |
0,3 |
1 |
0,001 | |
|
Гамма-2М-2 |
0,075 |
2 |
0,0005 | |
|
Гамма-2-2 |
0,15 |
2 |
0,001 | |
|
Гамма-2М-4 |
0,0375 |
4 |
0,0005 | |
|
Гамма-2-4 |
0,075 |
4 |
0,001 | |
|
Гамма-3М-0,2 |
0,75 |
3 |
0,2 |
0,0005 |
|
Гамма-3-0,2 |
1,5 |
0,2 |
0,001 | |
|
Гамма-3М-0,5 |
0,3 |
0,5 |
0,0005 | |
|
Гамма-3-0,5 |
0,6 |
0,5 |
0,001 | |
|
Гамма-3М-1 |
0,15 |
1 |
0,0005 | |
|
Гамма-3-1 |
0,3 |
1 |
0,001 | |
|
Гамма-3М-2 |
0,075 |
2 |
0,0005 | |
|
Гамма-3-2 |
0,15 |
2 |
0,001 | |
|
Гамма-3М-4 |
0,0375 |
4 |
0,0005 | |
|
Гамма-3-4 |
0,075 |
4 |
0,001 | |
|
Гамма-5М-0,2 |
1,5 |
5 |
0,2 |
0,001 |
|
Гамма-5-0,2 |
3 |
0,2 |
0,002 | |
|
Гамма-5М-0,5 |
0,6 |
0,5 |
0,001 | |
|
Гамма-5-0,5 |
1,2 |
0,5 |
0,002 | |
|
Гамма-5М-1 |
0,3 |
1 |
0,001 | |
|
Гамма-5-1 |
0,6 |
1 |
0,002 | |
|
Гамма-5М-2 |
0,15 |
2 |
0,001 | |
|
Гамма-5-2 |
0,3 |
2 |
0,002 | |
|
Гамма-5М-4 |
0,075 |
4 |
0,001 | |
|
Гамма-5-4 |
0,15 |
4 |
0,002 | |
|
Гамма-7,5М-0,2 |
3 |
7,5 |
0,2 |
0,002 |
|
Гамма-7,5М-0,5 |
1,2 |
0,5 |
0,002 | |
|
Гамма-7,5-0,5 |
3 |
0,5 |
0,005 | |
|
Гамма-7,5М-1 |
0,6 |
1 |
0,002 | |
|
Гамма-7,5-1 |
1,5 |
1 |
0,005 | |
|
Гамма-7,5М-2 |
0,3 |
2 |
0,002 | |
|
Гамма-7,5-2 |
0,75 |
2 |
0,005 | |
|
Гамма-7,5М-4 |
0,15 |
4 |
0,002 | |
|
Гамма-7,5-4 |
0,375 |
4 |
0,005 |
|
1 |
2 |
3 |
4 |
5 |
|
Гамма-10М-0,2 |
3 |
10 |
0,2 |
0,002 |
|
Гамма-10-0,2 |
7,5 |
0,2 |
0,005 | |
|
Гамма-10М-0,5 |
1,2 |
0,5 |
0,002 | |
|
Гамма-10-0,5 |
3 |
0,5 |
0,005 | |
|
Гамма-10М-1 |
0,6 |
1 |
0,002 | |
|
Гамма-10-1 |
1,5 |
1 |
0,005 | |
|
Гамма-10М-2 |
0,3 |
2 |
0,002 | |
|
Гамма-10-2 |
0,75 |
2 |
0,005 | |
|
Гамма-10М-4 |
0,15 |
4 |
0,002 | |
|
Гамма-10-4 |
0,375 |
4 |
0,005 | |
|
Гамма-15-0,2 |
7,5 |
15 |
0,2 |
0,005 |
|
Гамма-15-0,5 |
3 |
0,5 |
0,005 | |
|
Гамма-15-1 |
1,5 |
1 |
0,005 | |
|
Гамма-15-2 |
0,75 |
2 |
0,005 | |
|
Гамма-15-4 |
0,375 |
4 |
0,005 | |
|
Гамма-25М-0,2 |
7,5 |
25 |
0,2 |
0,005 |
|
Гамма-25-0,2 |
15 |
0,2 |
0,01 | |
|
Гамма-25М-0,5 |
3 |
0,5 |
0,005 | |
|
Гамма-25-0,5 |
6 |
0,5 |
0,01 | |
|
Гамма-25М-1 |
1,5 |
1 |
0,005 | |
|
Гамма-25-1 |
3 |
1 |
0,01 | |
|
Гамма-25М-2 |
0,75 |
2 |
0,005 | |
|
Гамма-25-2 |
1,5 |
2 |
0,01 | |
|
Гамма-25М-4 |
0,375 |
4 |
0,005 | |
|
Гамма-25-4 |
0,75 |
4 |
0,01 | |
|
Гамма-30М-0,2 |
7,5 |
30 |
0,2 |
0,005 |
|
Гамма-30-0,2 |
15 |
0,2 |
0,01 | |
|
Гамма-30М-0,5 |
3 |
0,5 |
0,005 | |
|
Гамма-30-0,5 |
6 |
0,5 |
0,01 | |
|
Гамма-30М-1 |
1,5 |
1 |
0,005 | |
|
Гамма-30-1 |
3 |
1 |
0,01 | |
|
Гамма-30М-2 |
0,75 |
2 |
0,005 | |
|
Гамма-30-2 |
1,5 |
2 |
0,01 | |
|
Гамма-30М-4 |
0,375 |
4 |
0,005 | |
|
Гамма-30-4 |
0,75 |
4 |
0,01 | |
|
Гамма-50М-0,2 |
15 |
50 |
0,2 |
0,01 |
|
Гамма-50-0,2 |
30 |
0,2 |
0,02 | |
|
Гамма-50М-0,5 |
6 |
0,5 |
0,01 | |
|
Гамма-50-0,5 |
12 |
0,5 |
0,02 | |
|
Гамма-50М-1 |
3 |
1 |
0,01 | |
|
Гамма-50-1 |
6 |
1 |
0,02 | |
|
Гамма-50М-2 |
1,5 |
2 |
0,01 | |
|
Гамма-50-2 |
3 |
2 |
0,02 | |
|
Гамма-50М-4 |
0,75 |
4 |
0,01 | |
|
Гамма-50-4 |
1,5 |
4 |
0,02 |
|
1 |
2 |
3 |
4 |
5 |
|
Гамма-75М-0,2 |
30 |
75 |
0,2 |
0,02 |
|
Гамма-75М-0,5 |
12 |
0,5 |
0,02 | |
|
Гамма-75-0,5 |
30 |
0,5 |
0,05 | |
|
Гамма-75М-1 |
6 |
1 |
0,02 | |
|
Гамма-75-1 |
15 |
1 |
0,05 | |
|
Гамма-75М-2 |
3 |
2 |
0,02 | |
|
Гамма-75-2 |
7,5 |
2 |
0,05 | |
|
Гамма-75М-4 |
1,5 |
4 |
0,02 | |
|
Гамма-75-4 |
3,75 |
4 |
0,05 | |
|
Гамма- 100М-0,2 |
30 |
100 |
0,2 |
0,02 |
|
Гамма-100-0,2 |
75 |
0,2 |
0,05 | |
|
Гамма-100М-0,5 |
12 |
0,5 |
0,02 | |
|
Гамма-100-0,5 |
30 |
0,5 |
0,05 | |
|
Гамма-100М-1 |
6 |
1 |
0,02 | |
|
Гамма-100-1 |
15 |
1 |
0,05 | |
|
Гамма-100М-2 |
3 |
2 |
0,02 | |
|
Гамма-100-2 |
7,5 |
2 |
0,05 | |
|
Гамма-100М-4 |
1,5 |
4 |
0,02 | |
|
Гамма-100-4 |
3,75 |
4 |
0,05 | |
|
Гамма-150-0,2 |
75 |
150 |
0,2 |
0,05 |
|
Гамма-150-0,5 |
30 |
0,5 |
0,05 | |
|
Гамма-150-1 |
15 |
1 |
0,05 | |
|
Гамма-150-2 |
7,5 |
2 |
0,05 | |
|
Гамма-150-4 |
3,75 |
4 |
0,05 | |
|
Гамма-200М-0,2 |
75 |
200 |
0,2 |
0,05 |
|
Гамма-200-0,2 |
150 |
0,2 |
0,1 | |
|
Гамма-200М-0,5 |
30 |
0,5 |
0,05 | |
|
Гамма-200-0,5 |
60 |
0,5 |
0,1 | |
|
Гамма-200М-1 |
15 |
1 |
0,05 | |
|
Гамма-200-1 |
30 |
1 |
0,1 | |
|
Гамма-200М-2 |
7,5 |
2 |
0,05 | |
|
Гамма-200-2 |
15 |
2 |
0,1 | |
|
Гамма-200М-4 |
1,5 |
4 |
0,05 | |
|
Гамма-200-4 |
3,75 |
4 |
0,1 | |
|
Гамма-300М-0,2 |
75 |
300 |
0,2 |
0,05 |
|
Гамма-300-0,2 |
150 |
0,2 |
0,1 | |
|
Гамма-300М-0,5 |
30 |
0,5 |
0,05 | |
|
Гамма-300-0,5 |
60 |
0,5 |
0,1 | |
|
Гамма-300М-1 |
15 |
1 |
0,05 | |
|
Гамма-300-1 |
30 |
1 |
0,1 | |
|
Гамма-300М-2 |
7,5 |
2 |
0,05 | |
|
Гамма-300-2 |
15 |
2 |
0,1 | |
|
Гамма-300М-4 |
3,75 |
4 |
0,05 | |
|
Гамма-300-4 |
7,5 |
4 |
0,1 |
|
1 |
2 |
3 |
4 |
5 |
|
Гамма-500М-0,2 |
150 |
500 |
0,2 |
0,1 |
|
Гамма-500-0,2 |
300 |
0,2 |
0,2 | |
|
Гамма-500М-0,5 |
60 |
0,5 |
0,1 | |
|
Гамма-500-0,5 |
120 |
0,5 |
0,2 | |
|
Гамма-500М-1 |
30 |
1 |
0,1 | |
|
Гамма-500-1 |
60 |
1 |
0,2 | |
|
Гамма-500М-2 |
15 |
2 |
0,1 | |
|
Гамма-500-2 |
30 |
2 |
0,2 | |
|
Гамма-500М-4 |
7,5 |
4 |
0,1 | |
|
Гамма-500-4 |
15 |
4 |
0,2 | |
|
Гамма-750М-0,2 |
300 |
750 |
0,2 |
0,2 |
|
Гамма-750М-05 |
120 |
0,5 |
0,2 | |
|
Гамма-750-0,5 |
300 |
0,5 |
0,5 | |
|
Гамма-750М-1 |
60 |
1 |
0,2 | |
|
Гамма-750-1 |
150 |
1 |
0,5 | |
|
Гамма-750М-2 |
30 |
2 |
0,2 | |
|
Гамма-750-2 |
75 |
2 |
0,5 | |
|
Гамма-750М-4 |
15 |
4 |
0,2 | |
|
Гамма-750-4 |
37,5 |
4 |
0,5 | |
|
Гамма- 1000М-0,2 |
300 |
1000 |
0,2 |
0,2 |
|
Гамма-1000-0,2 |
750 |
0,2 |
0,5 | |
|
Гамма- 1000М-0,5 |
120 |
0,5 |
0,2 | |
|
Гамма-1000-0,5 |
300 |
0,5 |
0,5 | |
|
Гамма-1000М-1 |
60 |
1 |
0,2 | |
|
Гамма-1000-1 |
150 |
1 |
0,5 | |
|
Гамма-1000М-2 |
30 |
1000 |
2 |
0,2 |
|
Гамма-1000-2 |
75 |
2 |
0,5 | |
|
Гамма-1000М-4 |
15 |
4 |
0,2 | |
|
Гамма-1000-4 |
37,5 |
4 |
0,5 | |
|
Гамма-1500-0,2 |
750 |
1500 |
0,2 |
0,5 |
|
Гамма-1500-0,5 |
300 |
0,5 |
0,5 | |
|
Гамма-1500-1 |
150 |
1 |
0,5 | |
|
Гамма-1500-2 |
75 |
2 |
0,5 | |
|
Гамма-1500-4 |
37,5 |
4 |
0,5 | |
|
Гамма-2000М-0,2 |
750 |
2000 |
0,2 |
0,5 |
|
Гамма-2000-0,2 |
1500 |
0,2 |
1 | |
|
Гамма-2000М-0,5 |
300 |
0,5 |
0,5 | |
|
Гамма-2000-0,5 |
600 |
0,5 |
1 | |
|
Гамма-2000М-1 |
150 |
1 |
0,5 | |
|
Гамма-2000-1 |
300 |
1 |
1 | |
|
Гамма-2000М-2 |
75 |
2 |
0,5 | |
|
Гамма-2000-2 |
150 |
2 |
1 | |
|
Гамма-2000М-4 |
37,5 |
4 |
0,5 | |
|
Гамма-2000-4 |
75 |
4 |
1 |
|
1 |
2 |
3 |
4 |
5 |
|
Гамма-3000М-0,2 |
750 |
3000 |
0,2 |
0,5 |
|
Гамма-3000-0,2 |
1500 |
0,2 |
1 | |
|
Гамма-3000М-0,5 |
300 |
0,5 |
0,5 | |
|
Гамма-3000-0,5 |
600 |
0,5 |
1 | |
|
Гамма-3000М-1 |
150 |
1 |
0,5 | |
|
Гамма-3000-1 |
300 |
1 |
1 | |
|
Гамма-3000М-2 |
75 |
2 |
0,5 | |
|
Гамма-3000-2 |
150 |
2 |
1 | |
|
Гамма-3000М-4 |
37,5 |
4 |
0,5 | |
|
Гамма-3000-4 |
75 |
4 |
1 | |
|
Гамма-5000М-0,2 |
1500 |
5000 |
0,2 |
1 |
|
Гамма-5000-0,2 |
3000 |
0,2 |
2 | |
|
Гамма-5000М-0,5 |
600 |
0,5 |
1 | |
|
Гамма-5000-0,5 |
1200 |
0,5 |
2 | |
|
Гамма-5000М-1 |
300 |
1 |
1 | |
|
Гамма-5000-1 |
600 |
1 |
2 | |
|
Гамма-5000М-2 |
150 |
2 |
1 | |
|
Гамма-5000-2 |
300 |
2 |
2 | |
|
Гамма-5000М-4 |
75 |
4 |
1 | |
|
Гамма-5000-4 |
150 |
4 |
2 | |
|
Гамма-7500М-0,2 |
3000 |
7500 |
0,2 |
2 |
|
Гамма-7500М-0,5 |
1200 |
0,5 |
2 | |
|
Гамма-7500-0,5 |
3000 |
0,5 |
5 | |
|
Гамма-7500М-1 |
600 |
1 |
2 | |
|
Гамма-7500-1 |
1500 |
1 |
5 | |
|
Гамма-7500М-2 |
300 |
2 |
2 | |
|
Гамма-7500-2 |
750 |
2 |
5 | |
|
Гамма-7500М-4 |
150 |
4 |
2 | |
|
Гамма-7500-4 |
375 |
4 |
5 | |
|
Гамма- 10000М-0,2 |
3000 |
10000 |
0,2 |
2 |
|
Гамма-10000-0,2 |
7500 |
0,2 |
5 | |
|
Гамма- 10000М-0,5 |
1200 |
0,5 |
2 | |
|
Гамма-10000-0,5 |
3000 |
0,5 |
5 | |
|
Гамма- 10000М-1 |
600 |
1 |
2 | |
|
Гамма-10000-1 |
1500 |
1 |
5 | |
|
Гамма- 10000М-2 |
300 |
2 |
2 | |
|
Гамма-10000-2 |
750 |
2 |
5 | |
|
Гамма- 10000М-4 |
150 |
4 |
2 | |
|
Гамма-10000-4 |
375 |
4 |
5 | |
|
Гамма-15000-0,2 |
7500 |
15000 |
0,2 |
5 |
|
Гамма-15000-0,5 |
3000 |
0,5 |
5 | |
|
Гамма-15000-1 |
1500 |
1 |
5 | |
|
Гамма-15000-2 |
750 |
2 |
5 | |
|
Гамма-15000-4 |
375 |
4 |
5 | |
|
1 |
2 |
3 |
4 |
5 |
|
Гамма-20000М-0,2 |
7500 |
20000 |
0,2 |
5 |
|
Гамма-20000-0,2 |
15000 |
0,2 |
10 | |
|
Гамма-20000М-0,5 |
3000 |
0,5 |
5 | |
|
Гамма-20000-0,5 |
6000 |
0,5 |
10 | |
|
Гамма-20000М-1 |
1500 |
1 |
5 | |
|
Гамма-20000-1 |
3000 |
1 |
10 | |
|
Гамма-20000М-2 |
750 |
2 |
5 | |
|
Гамма-20000-2 |
1500 |
2 |
10 | |
|
Гамма-20000М-4 |
375 |
4 |
5 | |
|
Гамма-20000-4 |
750 |
4 |
10 | |
|
Гамма-30000М-0,2 |
7500 |
30000 |
0,2 |
5 |
|
Гамма-30000-0,2 |
15000 |
0,2 |
10 | |
|
Гамма-30000М-0,5 |
3000 |
0,5 |
5 | |
|
Гамма-30000-0,5 |
6000 |
0,5 |
10 | |
|
Гамма-30000М-1 |
1500 |
1 |
5 | |
|
Гамма-30000-1 |
3000 |
1 |
10 | |
|
Гамма-30000М-2 |
750 |
2 |
5 | |
|
Гамма-30000-2 |
1500 |
2 |
10 | |
|
Гамма-30000М-4 |
375 |
4 |
5 | |
|
Гамма-30000-4 |
750 |
4 |
10 | |
|
Гамма-50000М-0,2 |
15000 |
50000 |
0,2 |
10 |
|
Гамма-50000-0,2 |
30000 |
0,2 |
20 | |
|
Гамма-50000М-0,5 |
6000 |
0,5 |
10 | |
|
Гамма-50000-0,5 |
12000 |
0,5 |
20 | |
|
Гамма-50000М-1 |
3000 |
1 |
10 | |
|
Гамма-50000-1 |
6000 |
1 |
20 | |
|
Гамма-50000М-2 |
1500 |
2 |
10 | |
|
Гамма-50000-2 |
3000 |
2 |
20 | |
|
Гамма-50000М-4 |
750 |
4 |
10 | |
|
Гамма-50000-4 |
1500 |
4 |
20 | |
|
Гамма-75000М-0,2 |
30000 |
75000 |
0,2 |
20 |
|
Гамма-75000М-0,5 |
12000 |
0,5 |
20 | |
|
Гамма-75000-0,5 |
30000 |
0,5 |
50 | |
|
Гамма-75000М-1 |
6000 |
1 |
20 | |
|
Гамма-75000-1 |
15000 |
1 |
50 | |
|
Гамма-75000М-2 |
3000 |
2 |
20 | |
|
Гамма-75000-2 |
7500 |
2 |
50 | |
|
Гамма-75000М-4 |
1500 |
4 |
20 | |
|
Гамма-75000-4 |
3750 |
4 |
50 |
|
1 |
2 |
3 |
4 |
5 |
|
Гамма- 100000М-0,2 |
30000 |
100000 |
0,2 |
20 |
|
Гамма-100000-0,2 |
75000 |
0,2 |
50 | |
|
Гамма- 100000М-05 |
12000 |
0,5 |
20 | |
|
Гамма-100000-0,5 |
30000 |
0,5 |
50 | |
|
Гамма- 100000М-1 |
6000 |
1 |
20 | |
|
Гамма-100000-1 |
15000 |
1 |
50 | |
|
Гамма- 100000М-2 |
3000 |
2 |
20 | |
|
Гамма-100000-2 |
7500 |
2 |
50 | |
|
Гамма- 100000М-4 |
1500 |
4 |
20 | |
|
Гамма-100000-4 |
3750 |
4 |
50 |
Пределы допускаемых отклонений действительных значений массы дозы от среднего значения при первичной поверке для индексов в обозначении дозаторов, устанавливающих пределы допускаемых отклонений действительных значений массы дозы от среднего значения, приведены в таблице 3.
Таблица 3
|
Значение массы дозы, кг |
Пределы допускаемых отклонений действительных значений массы дозы от среднего значения для индексов в обозначении дозаторов * | ||||
|
0,2 |
0,5 |
1 |
2 |
4 | |
|
до 0,05 включ. |
±0,9 % |
±2,25 % |
±4,5 % |
±9 % |
±18 % |
|
св. 0,05 до 0,1 включ. |
±0,45 г |
±1,12 г |
±2,25 г |
±4,5 г |
±9 г |
|
св. 0,1 до 0,2 включ. |
±0,45 % |
±1,12 % |
±2,25 % |
±4,5 % |
±9 % |
|
св. 0,2 до 0,3 включ. |
±0,9 г |
±2,25 г |
±4,5 г |
±9 г |
±18 г |
|
св. 0,3 до 0,5 включ. |
±0,3 % |
±0,75 % |
±1,5 % |
±3 % |
±6 % |
|
св. 0,5 до 1 включ. |
±1,5 г |
±3,75 г |
±7,5 г |
±15 г |
±30 г |
|
св. 1 до 10 включ. |
±0,15 % |
±3,75 % |
±0,75 % |
±1,5 % |
±3 % |
|
св. 10 до 15 включ. |
±15 г |
±37,5 г |
±75 г |
±150 г |
±300 г |
|
св. 15 |
±0,1 % |
±0,25 % |
±0,5 % |
±1 % |
±2 % |
|
Примечания.
| |||||
Таблица 4
|
Характеристика |
Значение |
|
1 |
2 |
|
Диапазон рабочих температур, °С |
от - 20 до +40 |
|
Параметры электрического питания для дозаторов, не имеющих в своем составе трехфазных электроприводов: напряжение питания МША, В |
220±10 % |
|
частота, Гц |
50±0,4 |
|
потребляемая мощность, кВт, не более |
0,5 |
|
1 |
2 |
|
Параметры электрического питания для дозаторов, имеющих в своем составе трехфазные электроприводы: напряжение питания ШС (МША, объединенного с ШС) и силовых цепей, В |
380±10 % |
|
частота, Гц |
50±0,4 |
|
потребляемая мощность, кВт, не более |
10 |
|
Давление, подводимое к пневмосистеме (для дозаторов с пневмоприводом исполнительных устройств), кПа |
от 500 до 800 |
|
Время прогрева дозатора, мин, не более |
10 |
наносится типографским способом на титульный лист эксплуатационной документации и термосублимационным способом на маркировочную табличку, расположенную на ГУ дозатора.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Кол-во |
Примечание |
|
Дозатор в сборе с системой управления и контроля |
1 шт. |
Наличие МША, МШП или ШС в системе управления и контроля оговаривается при заказе |
|
Руководство по эксплуатации 4274-047-18217119-04 РЭ |
1 экз. |
-- |
|
Паспорт 4274-047-18217119-04 ПС |
1 экз. |
-- |
|
Комплект технической документации на преобразователь весовой |
1 компл. |
-- |
|
Методика поверки МП 204-05-2018 «Дозаторы весовые дискретного действия «Гамма». Методика поверки» |
Экз. |
-- |
осуществляется по документу МП 204-05-2018 «Дозаторы весовые дискретного действия «Гамма». Методика поверки», утвержденному ФГУП «ВНИИМС» 12.04.2018 г.
Основные средства поверки:
-
- гири класса точности М1 по ГОСТ OIML R 111-1-2009;
-
- весы или весовое устройство поверяемого дозатора с пределом допускаемой погрешности, не превышающим 1/3 пределов допускаемых отклонений действительных значений массы дозы от среднего значения.
Знак поверки наносится на свидетельство о поверке средства измерений, так как условия эксплуатации дозаторов не обеспечивают его сохранность в течение всего интервала между поверками при нанесении на дозатор.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к дозаторам весовым дискретного действия «Гамма»ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы».
ИзготовительЗакрытое акционерное общество «Весоизмерительная компания «Тензо-М»
(ЗАО «ВИК «Тензо-М»)
ИНН 5027048351
Адрес: 140050, Московская область, Люберецкий р-н, п. Красково, ул. Вокзальная, 38 Тел./факс: +7 (495) 745-3030
Web-сайт: www.tenso-m.ru
E-mail: tenso@tenso-m.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Тел./факс: (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
