Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 31599
О переоформлении свидетельства об утверждении типа средства измерений № 59997/1 "Контроллеры-вычислители расхода газа FLOW-X" и внесении изменений в описание типа

2018 год
месяц April
сертификация программного обеспечения

358 Kb

Файлов: 1 шт.

ЗАГРУЗИТЬ ПРИКАЗ


Приказ Росстандарта №604 от 02.04.2018, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

2 апреля 2018 г.

Приказ Росстандарта №604 от 02.04.2018, https://oei-analitika.ru

604

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 59997/1 «Контроллеры-вычислители расхода газа FLOW-X» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «ЗИК» от 30 ноября 2017 г. № 0191-17 и № 019_2-17 приказываю:

  • 1. Внести изменения в описание типа на контроллеры-вычислители расхода газа FLOW-X, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61791-15, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу МП 0297-13-2015 «ГСИ. Контроллеры-вычислители расхода газа FLOW-X. Методика поверки» с изменением № 2, утвержденному ФГУП «ВНИИМС» 28 ноября 2017 г. и распространить действие документа на контроллеры-вычислители расхода газа FLOW-X, находящиеся в эксплуатации.

  • 2. Переоформить свидетельство об утверждении типа № 59997/1 «Контроллеры-вычислители расхода газа FLOW-Х», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 61791-15, в связи с внесением изменений в методику поверки.

  • 3.  Управлению метрологии (Е.Р.Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

4. Контроль за исполнением настоящего приказа оставляю за собой. Заместитель Руководителя

С. С. Голубев

г

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «02» апреля 2018 г. №604

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры-вычислители расхода газа FLOW-X Назначение средства измерений

Контроллеры-вычислители расхода газа FLOW-X предназначены для преобразования измерительных сигналов и вычисления количества тепловой энергии, объемного расхода, объема, массового расхода различных газов, приведенных к стандартным условиям, по результатам измерений расхода с помощью ультразвуковых расходомеров FLOWSIC и других преобразователей расхода, а также давления, разности давлений, температуры, плотности и т.д.

Описание средства измерений

Принцип метода измерений заключается в измерении сигналов и приеме данных, поступающих от первичных измерительных преобразователей (преобразователей расхода, температуры, давления), их обработке и преобразовании в значения физических величин и вычисления расхода и объема газа, регистрации данных.

FLOW-X выполняет функции аналитического контроллера при совместном использовании с потоковым газовым хроматографом, осуществляя обработку и контроль полученных физико-химических свойств газа. Может быть использован для поверки преобразователей расхода на поверочных установках различного типа.

Контроллеры-вычислители выпускаются в модульной концепции в следующих модификациях: FLOW-X/S, FLOW-X/P, FLOW-X/R. В основе любой модификации отдельные вычислительные модули FLOW-X/М (Рис.1), каждый из которых используется для одной измерительной линии. Вычислительный модуль оснащен 4-х строчным LCD дисплеем для локального отображения и управления измеренными и рассчитанными данными. Вычислительные модули устанавливаются в различные монтажно-интерфейсные панели (корпуса) в зависимости от модификации вычислителя.

Приказ Росстандарта №604 от 02.04.2018, https://oei-analitika.ru

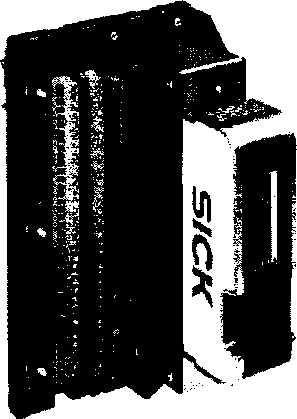

Рисунок 1 - Вычислительный модуль FLOW-X/M

Многопоточная модификация вычислителя FLOW-X/P реализована в корпусе, который может содержать до 4-х вычислительных модулей FLOW-X/M (по одному на каждую измерительную линию), оснащен 7-ми дюймовым сенсорным дисплеем. Корпус оснащен 3-мя последовательными и 2-мя Ethernet интерфейсами. FLOW-X/P встраивается в шкаф управления и может быть установлен как в вертикальном, так и в горизонтальном положении. Полевые подключения осуществляется с помощью 37 пиновых и 9 пиновых D-sub коннекторов, расположенных на задней стенке корпуса.

Приказ Росстандарта №604 от 02.04.2018, https://oei-analitika.ru

Р

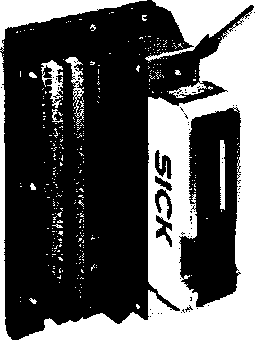

Рисунок 2 - Многопоточный вычислитель FLOW-X/P

Однопоточная модификация FLOW-X/S реализована в панели монтируемой на DIN-рейку, с открытыми клеммами для полевых подключений. FLOW-X/S оснащен двойным Ethernet интерфейсом со встроенным web-сервером, подключаемым через RJ45 коннекторы. Вычислитель может быть смонтирован тремя способами: вертикально на DIN-рейку, горизонтально на DIN-рейку или крепиться непосредственно к стене.

Приказ Росстандарта №604 от 02.04.2018, https://oei-analitika.ru

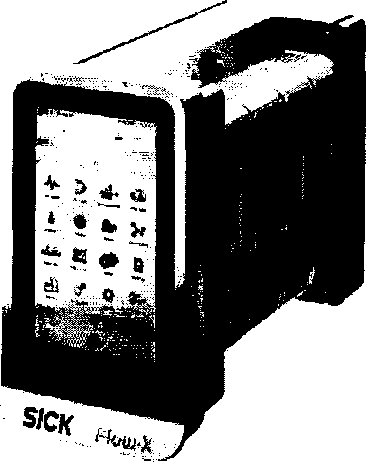

Рисунок 3 - Однопоточный вычислитель FLOW-X/S

Многопоточная модификация вычислителя FLOW-X/R реализована в корпусе, который монтируется в 19” стойку и может содержать до 8-ми вычислительных модулей FLOW-X/M (по одному на каждую измерительную линию). Для каждого вычислительного модуля в корпусе вычислителя FLOW-X/R предусмотрен подвод питания, два 37 пиновых D-sub коннектора и два Ethernet интерфейса.

Приказ Росстандарта №604 от 02.04.2018, https://oei-analitika.ru

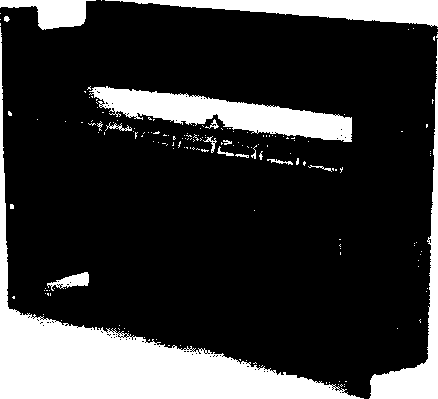

Рисунок 4 - Многопоточный вычислитель FLOW-X/R

Принцип действия вычислителей основан на измерении и преобразовании сигналов измерительных преобразователей в информацию о параметрах измеряемых сред с последующим вычислением и представлением информации на дисплее вычислителя, персонального компьютера. Вычислительные функции:

  • -  вычисление теплофизических свойств природного газа в соответствии с ГОСТ 30319-2015, ГОСТ 31369-2008, ГОСТ Р 8.662-2009.

  • - вычисление скорости звука в соответствии с AGA10

  • - вычисление физико-химических показателей (плотности, фактора сжимаемости) сухих и влажных многокомпонентных газовых смесей переменного состава в соответствии сГСССД МР 113-03;

  • -  приведение объемного расхода природного газа в рабочих условиях, измеренного турбинными, ультразвуковыми, вихревыми и другими объемными расходомерами в объемный расход и объем газа при стандартных условиях в соответствии с ГОСТ Р 8.740-2011, СТО Газпром 5.2;

  • - проведение порогового контроля и обработки (усреднение и нормировка) результатов анализа компонентного состава природного газа, передаваемых от потоковых хроматографов для расчета физико-химических показателей.

Входные сигналы поступают в вычислители через каналы ввода/вывода (аналоговые, импульсные, частотные, дискретные или цифровые каналы передачи данных (HART, Modbus и другие). По полученным сигналам вычислитель, с помощью заложенного в нем программного обеспечения, производит вычисления параметров необходимых для учета и управления.

Каждый вычислительный модуль оснащен i.MX процессором мощностью 400 МГц, математическим сопроцессором, с Программируемой Логической Интегральной Схемой (FPGA) и 1 Гб памяти для хранения информации.

Дополнительно, встроенный Web-Server позволяет осуществлять контроль и диагностику вычислителя и подключенного оборудования при помощи персонального компьютера с установленным браузером.

Вычислители имеют интерфейсы связи RS232/RS422/RS485 и Ethernet для обмена данными с периферийным оборудованием и/или с системой более высокого уровня. Поддерживаются протоколы Modbus и TCP/IP.

Вычислители позволяют осуществлять:

  • - вычисление расхода, массы, энергии по нескольким измерительным линиям индивидуально и по группам измерительных линий в любой комбинации поддерживаемых сред, расходомеров и преобразователей расхода;

  • - балансирование потоков по линиям и управление общей пропускной способностью узла учета;

  • - управление пробоотборным устройством;

  • - проведение поверочных операций с: однонаправленными, двунаправленными, компакт-пруверами, эталонными преобразователями расхода;

  • -  управление дозированием и загрузкой продукта;

  • - архивирование измеренных и вычисленных параметров в архивы и протоколы, настраиваемые при конфигурировании;

  • - ведение журналов событий и аварий;

  • - сигнализацию при отказе преобразователей, при выходе параметров за установленные пределы и при срабатывании внутренних систем самодиагностики;

  • - печать данных на подключенный принтер;

  • -  многоканальное ПИД-регулирование и реализацию иных алгоритмов, заданных оператором;

  • - управление и обмен данными с подчиненными устройствами по цифровым каналам связи (например, газовый хроматограф, ультразвуковые расходомеры, массовые расходомеры и другие);

  • - передачу информации в системы более высокого уровня по имеющимся интерфейсам связи;

  • -  вывод сигналов предупреждений и формирование отчетов системы контроля метрологических характеристик узла учета, оборудованного модификациями счетчика FLOWSIC600: 2plex, Quatro и другими, в которых реализовано дублирование измерений или дополнительная контрольная измерительная система;

  • - подключение двух хроматографов, датчиков давлений и температуры и автоматическое переключение на дублирующее СИ, при поломке основного.

Переключатель защиты параметров от записи

Приказ Росстандарта №604 от 02.04.2018, https://oei-analitika.ru

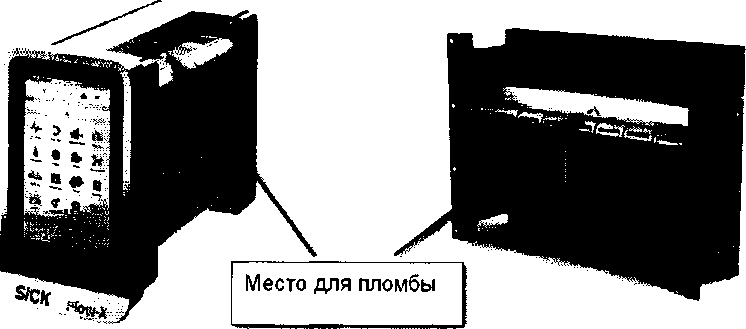

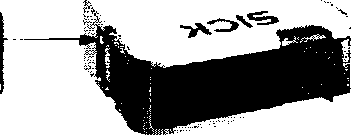

Рисунок 5а - Место опломбирования

Приказ Росстандарта №604 от 02.04.2018, https://oei-analitika.ru

Место для пломбы

Flow-X/S enclosure

Приказ Росстандарта №604 от 02.04.2018, https://oei-analitika.ru
Приказ Росстандарта №604 от 02.04.2018, https://oei-analitika.ru
Приказ Росстандарта №604 от 02.04.2018, https://oei-analitika.ru

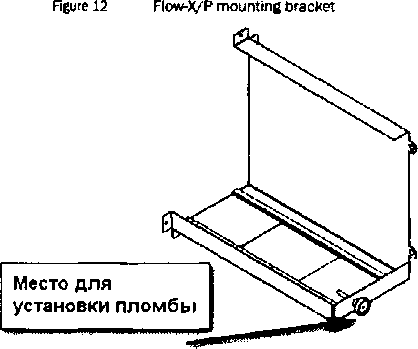

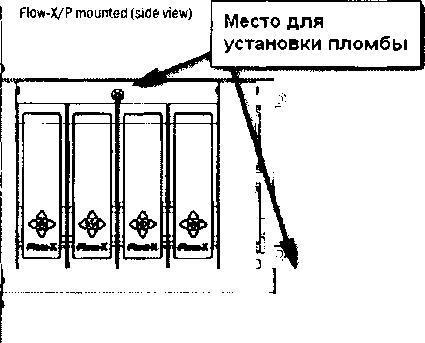

Рисунок 56 - Место опломбирования

Программное обеспечение

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Внутреннее программное обеспечение (Firmware)

Номер версии ПО

2.0.0

Цифровой идентификатор ПО(СИС32)

5АЕ0В764

Уровень защиты ПО в соответствии с Р 50.2.077-2014 - высокий.

Дополнительно с вычислителем поставляется конфигурационное программное обеспечение «Flow Xpress» предназначенное для настройки, диагностики, проверки технического состояния вычислителя. «Flow Xpress» находится под многоуровневой системой защиты, которая предоставляет доступ только уполномоченным пользователям и одновременно определяет, какие параметры пользователь может вводить или изменять. Все изменения конфигурируемых параметров или архивов автоматически протоколируются вычислителем.

Метрологические и технические характеристики

Таблица 2 - Входные/Выходные сигналы вычислительного модуля FLQW-X/M

Тип Входных/Выходных сигналов

Кол-во

Описание

Аналоговый вход

6 14

Аналоговый вход для датчиков давления и температуры, типы входных данных:

  • - от 0 до 20 мА или от 4 до 20 мА,

  • - от 0 до 5 В; или от 1 до 5 В

HART протокол

4(1]

Максимально 4 контура для опроса HART датчиков (multidrop подключение) или опрос 4 HART датчиков (Single подключение)

Входной канал температуры, PRT/RTD

2

от -220 до +220 4-х проводное подключение с использованием термометра сопротивления 100 Ом

Импульсный вход

1 121

Высокочастотный импульсный вход от 0 до 10 кГц или сдвоенный импульсный вход от 0 до 5 кГц

Импульсный выход

4 И

Открытый коллектор, максимально 100 Гц

Плотность

4 [21

Ввод периода от 100 до 5000 мс, разрешение не более 1 нс

Статусный вход

16^

Цифровой статусный вход или вход с прувера

Статусный выход

16

Цифровые выходы для Реле и т.д. (0,5 A DC). 100 мА при 24 DC

Детектор положения сферы/поршня Sphere detector

4 12]

Поддерживает многоточечную конфигурацию детекторов, задержка при обновлении 0,5мс

Аналоговый выход

4

Аналоговый выход для управления потоком, регулятором давления, от 4 до 20 мА

Импульсный выход Prover outputs

1 [2]

Импульсный выход для прувера. Импульс представляет скорректированный импульсный сигнал

Последовательный порт

2

RS232/422/RS485. Последовательное соединение для подключения ультразвукового счетчика газа принтера и т.д.

Ethernet

2

RJ45 Ethernet интерфейс, TCP/IP

Примечания:

111 Максимальное количество аналоговых входов и входов с HART протоколом - 6

J2J Максимальное количество цифровых Входных/Выходных сигналов - 16

Таблица 3 - Пределы допускаемой погрешности

Приведенной, при измерении аналоговых сигналов: напряжения, % силы тока, %

0,008

0,04

Приведенной, при воспроизведении аналоговых сигналов силы тока, %

0,08

Относительной, при измерении частоты, %

0,1

Абсолютной, при измерении импульсных сигналов

без потери импульсов1

Абсолютной, при измерении температуры для входа PRT/RTD:

  • - в диапазоне от 0 до 50°С, °C

  • - в диапазоне от -220 до +220°С, °C

0,05

0,5

Относительной, при измерении времени, %

0,01

Относительной, при вычислении объема, расхода, массы, %

0,01

Примечание: 1 Кроме импульсов старт-стоп

Таблица 4 - Технические характеристики FLOW-X

Наименование характеристики

Значение

Диапазон температур окружающей среды, °C

от +5 до +55

Температура хранения, °C

от -20 до +70

Максимальная относительная влажность окружающей среды, %

95

Атмосферное давление, кПа

от 84 до 106,7

Напряжение питания постоянного тока, В

24+10%

Средний срок службы, лет, не менее

15

Потребляемая мощность, не более, Вт

Вычислительного модуля FLOW-X/M

Монтажно-интерфейсной панели FLOW-X/P0 (без модулей)

Вычислительного модуля FLOW-X/S

20

20

20

Масса, кг, не более

Вычислительного модуля FLOW-X/M

Монтажно-интерфейсной панели FLOW-X/Р (без модулей) Монтажно-интерфейсной панели FLOW-X/S(6e3 модуля) Монтажно-интерфейсной панели FLOW-X/R (без модуля)

0,8

  • 3.6

  • 1.6

5,6

Габаритные размеры, мм, не более модификации FLOW-X/M (ШхВхД) модификации FLOW-X/Р (ШхВхД) модификации FLOW-X/S (ШхВхД) модификации FLOW-X/R (ШхВхД)

50,5x170x120 150x240x340 142x250x164 482x355x135

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики в верхнем левом углу, на заднюю панель вычислителя рядом с главным шильдиком в виде наклейки.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование

Количество

Примечание

Контроллер-вычислитель расхода FLOW-X

1

Руководство по эксплуатации

1

Методика поверки МП 0297-13-2015 с изменением №2

1

Программное обеспечение «FLOW-Xpress»

1

Комплект заводской документации

1

Комплект монтажных частей

1

В соответствии с заказом

Поверка

осуществляется по документу МП 0297-13-2015 «Инструкция. ГСИ. Контроллеры-вычислители расхода газа FLOW-X . Методика поверки с изменением №2», утвержденному ФГУП «ВНИИР» 28 ноября 2017 г.

Основные средства поверки:

  • -  секундомер электронный с таймерным выходом СТЦ-2м (регистрационный №65349-16), диапазон измерения и отработки интервалов времени от 0,01 до 9999,99 сек, пределы погрешности измерения интервалов Т времени ±(15 10‘6Т±0,01);

  • -  калибратор-измеритель унифицированных сигналов эталонный ИКСУ-2000а (регистрационный №20580-06), диапазон воспроизведения силы постоянного тока от 0 до 25 мА, пределы допускаемой основной абсолютной погрешности воспроизведения силы тока I составляют ±(10ч/ + 1) мкА;

  • -  компаратор постоянного напряжения РЗООЗ (регистрационный №7476-91) диапазон измерений от 0,1 до 10 В, к.т. 0,0005;

  • -  магазин сопротивлений Р4831 (регистрационный №6332-77), сопротивление до И И11,1 Ом, класс точности 0,02/2-10-6;

  • -  калибратор многофункциональный MC5-R (регистрационный №22237-08), диапазон воспроизведения последовательности импульсов от 0 до 9999999, абсолютная погрешность воспроизведения последовательности импульсов - без потери импульсов, диапазон воспроизведения сигналов синусоидальной и прямоугольной формы от 0,0005 Гц до 10 кГц, пределы допускаемой основной относительная погрешности воспроизведения сигналов синусоидальной и прямоугольной формы ±0,01%;

  • -  барометр-анероид БАММ-1 (регистрационный №5738-76), диапазон измерений от 80 до 106,7 кПа, цена деления шкалы 100 Па;

  • -  термометр лабораторный ТЛ-4, диапазон измерений от 0 °C до 50 °C (регистрационный №303-61), цена деления 0,1 °C;

  • -  гигрометр психрометрический ВИТ-1 (регистрационный №42453-09), диапазон измерений относительной влажности от 30 до 80 %, цена деления термометров 0,5 °C.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к контроллерам-вычислителям расхода многофункциональным FLOW-X

ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от Г10'16 до 30 А

ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

Техническая документация фирмы «SICK AG», Германия.

Изготовитель

Фирма «SICK AG», Германия

Адрес: Waldkirch i. Br. - Handelsregister: Freiburg i. Br. HRB 280355

Телефон: +49 76 41/469-0

Факс: +49 76 41/469-11 49

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: Россия, 420088, г. Казань, ул. 2-ая Азинская, 7 «а»

Телефон: (843)272-70-62

E-mail: vniirpr@bk.ru

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24,02.2015 г.
