МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
П Р И К А З
30 августа 2023 г. № 1761
Москва
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1518 «Об утверждении типов средств измерений»
В связи с технической ошибкой п р и к а з ы в а ю:
-
1. Внести изменения в пункт 1 приложения к приказу от 28 июля 2023 г. № 1518 «Об утверждении типов средств измерений», заменив описание типа, изложив его в прилагаемой редакции.
-
2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа возложить на заместителя руководителя Федерального агентства по техническому регулированию и метрологии Е.Р.Лазаренко.
Заместитель руководителя
А.М.Кузьмин
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 1BDA70098FBD4FA29944FE6CFD237DB5
Кому выдан: Кузьмин Александр Михайлович
Действителен: с 29.09.2022 до 23.12.2023
\________________/
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» августа 2023 г. № 1761
Лист № 1 Регистрационный № 89587-23 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Вычислители тепловой энергии ПУЛЬСАР
Назначение средства измеренийВычислители тепловой энергии ПУЛЬСАР (далее - тепловычислители) предназначены для измерений и преобразований выходных аналоговых (сопротивление, сила постоянного тока, напряжение постоянного тока, количество электрических импульсов) и цифровых сигналов от первичных преобразователей в значения соответствующих физических величин с последующим вычислением и индикацией тепловой энергии/энергии охлаждения, объемного расхода, объема, массового расхода, массы, температуры, разности температур, давления теплоносителя, а также измерения текущего времени.
Описание средства измеренийПринцип действия тепловычислителей основан на измерении и преобразовании первичных параметров (сопротивления, силы и/или напряжения постоянного тока и количества электрических импульсов) или цифровых сигналов от первичных измерительных преобразователей параметров измеряемой среды в значения физических величин (объем, температура, давление) с последующим расчетом, в соответствии с установленными алгоритмами обработки, тепловой энергии/энергии охлаждения, объемного расхода, массового расхода, объема, массы, температуры, разности температур, давления теплоносителя, а также измерения текущего времени.
Тепловычислители применяются в составе теплосчетчиков для учета тепловой энергии и теплоносителя в закрытых и открытых системах теплоснабжения или охлаждения.
При работе тепловычислителей в составе теплосчетчиков в качестве первичных преобразователей, соответствующих требованиям к электрическим параметрам входов, могут использоваться:
-
- средства измерений (СИ) объема или объемного расхода с различными методами измерения объемного расхода, объема жидкости с частотно-импульсными, цифровыми и токовыми сигналами;
-
- СИ температуры или разности температур с цифровыми и/или аналоговыми выходными сигналами (термопреобразователи сопротивления платиновые типа Pt100, 100П, Pt500, 500П, Pt1000);
-
- СИ избыточного давления, обеспечивающие преобразование давления теплоносителя в выходной цифровой, токовый сигнал или сигнал напряжения.
Для увеличения количества измерительных входов тепловычислителей могут применяться модули аналогового расширения (далее - МАР). МАР предназначены для приема, измерений и преобразований выходных сигналов первичных измерительных преобразователей параметров измеряемой среды в соответствующие физические величины с последующей передачей информации в тепловычислители по проводному интерфейсу.
Тепловычислитель выполнен в виде электронного блока в пластиковом корпусе, внутри которого расположена печатная плата электронного модуля с микропроцессором, ЖК-дисплеем (для МАР - в зависимости от исполнения), источником питания (в зависимости от исполнения) и клеммными колодками для подключения кабелей. Дополнительно имеется возможность съема информации на внешний носитель (в зависимости от исполнения).
Кабели от первичных измерительных преобразователей, а также кабели связи и внешнего питания подключаются к клеммным колодкам в соответствии со схемой подключения. Для обеспечения герметичности корпуса тепловычислителей ввод кабелей в корпус осуществляется через гермовводы.
Управление работой тепловычислителя осуществляется с помощью кнопок на лицевой панели корпуса прибора и/или по интерфейсу связи через программное обеспечение верхнего уровня. Представление информации осуществляется посредством ЖК-дисплея. Тепловычислители осуществляют:
-
- измерение входных аналоговых сигналов (или прием результатов измерений от СИ по цифровому интерфейсу), с последующим расчетом и индикацией тепловой энергии/энергии охлаждения, объемного расхода, объема, массы, температуры, разности температур, давления;
-
- измерение и индикацию времени работы;
-
- периодическое фиксирование параметров во внутренней энергетически независимой памяти;
-
- передачу данных по проводным и радиоинтерфейсам.
Тепловычислители имеют две модификации (ТВ1 и ТВ2), которые отличаются функционалом, количеством измерительных входов, параметрами измерительных входов, конструктивом, количеством и типом интерфейсов связи. Характеристики модификаций вычислителей и МАР приведены в таблице 1.
Таблица 1 - Модификации тепловычислителей и МАР
Наименование характеристики |
Значение | ||
Модификация |
МАР | ||
ТВ1 |
ТВ2 | ||
Вычисление энергии |
да |
да |
нет |
Архивация измеряемых и вычисляемых параметров, диагностической информации, включая нештатные ситуации, не менее |
360 минут1) 1488 часов 184 суток 60 месяцев |
360 минут1) 1488 часов 184 суток 60 месяцев |
- |
Количество систем теплоснабжения (охлаждения) 2) |
до 63) |
до 83) |
- |
Количество импульсных входов для подключения расходомеров |
до 63) |
до 83) |
до 6 |
Количество входов для подключения термопреобразователей |
до 63) |
до 83) |
до 6 |
Количество входов для подключения преобразователей давления |
до 63) |
до 83) |
до 6 |
Наличие входов для контроля питания подключенного расходомера с сетевым питанием |
да |
да |
да |
Возможность питания от батареи |
да |
да |
да |
Возможность питания от внешнего источника |
да |
да |
да |
Подключение вычислителя во внешние информационные системы |
проводной или радиоинтерфейс4) |
-
1) Наличие минутных архивов зависит от исполнения тепловычислителей и указывается в паспорте на прибор.
-
2) Максимальное количество систем определяется для системы с одним трубопроводом.
-
3) При подключении МАР к тепловычислителю количество систем теплоснабжения (охлаждения) и измерительных входов будет соответствовать их суммарному количеству.
-
4) Наличие дополнительного интерфейса определяется моделью установленного в тепловычислитель интерфейсного модуля.
С целью предотвращения несанкционированного доступа к функциональным узлам тепловычислители и МАР имеют возможность пломбирования методом нанесения наклейки со знаком поверки, а также нанесением знака поверки на пломбировочную мастику, расположенную в пломбировочной чашке.

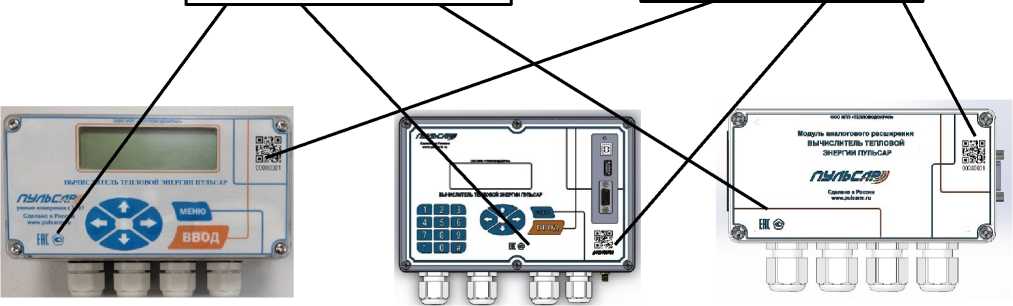

Общий вид тепловычислителей и МАР представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Место нанесения знака утверждения типа
Место нанесения заводского номера
![Приказ Росстандарта №1761 от 30.08.2023, https://oei-analitika.ru](../kurilka/orders_html/1693419310144_files/1693419310144-1.jpg)
а)
б)
в)
Рисунок 1 - Общий вид тепловычислителей ПУЛЬСАР
а) модификация ТВ1; б) модификация ТВ2; в) МАР (без индикатора)
Место нанесения знака поверки
![Приказ Росстандарта №1761 от 30.08.2023, https://oei-analitika.ru](../kurilka/orders_html/1693419310144_files/1693419310144-2.jpg)

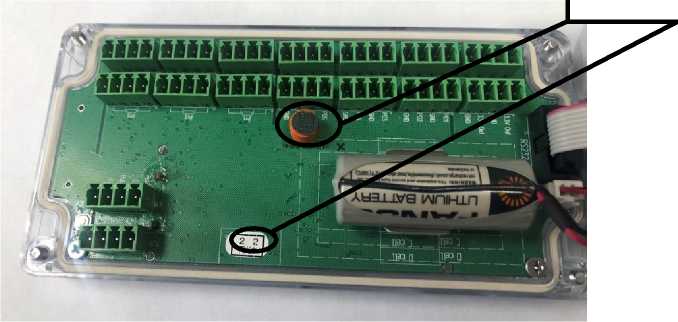

Рисунок 2 - Схема пломбирования тепловычислителя от несанкционированного доступа, обозначение места нанесения знака поверки
Заводской номер тепловычислителя индицируется на жидкокристаллическом экране и наносится на лицевой панели любым методом, обеспечивающим возможность прочтения и сохранность номера в процессе эксплуатации, в виде цифрового обозначения.
Программное обеспечениеПрограммное обеспечение - (далее - ПО) тепловычислителей является встроенным и обеспечивает реализацию функций тепловычислителей и МАР.
ПО разделено на метрологически значимую и метрологически незначимую часть. Метрологические характеристики тепловычислителей оценены с учетом влияния на них ПО.
ПО тепловычислителей и МАР защищено от несанкционированного доступа паролем, ведением журнала событий и пломбированием. Конструкция тепловычислителей и МАР исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО не может быть модифицировано, загружено - или прочитано через какой-либо интерфейс после пломбирования. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Модификация |
МАР |
ТВ1 ТВ2 | ||
Идентификационное наименование программного обеспечения |
HTC-018 | |
Номер версии (идентификационный номер) программного обеспечения* |
018-XX.YYY-ZZ.QQ | |
*018 - номер версии метрологически значимой части; XX.YYY-ZZ.QQ - версия метрологически незначимой части, где буквы могут принимать следующие значения XX - 01 от 99, YYY - 001 от 999, ZZ- 00 от 99, QQ - 00 от 99. |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений силы постоянного электрического токаХ), мА |
от 4 до 20 |
Диапазон измерений напряжения постоянного электрического токаХ), В |
от 0,4 до 2,0 |
Диапазон измерений частоты импульсного сигнала2), Гц |
от 0 до 5000 |
Диапазон измерения сопротивления, Ом: - для НСХ Pt100, 100П |
от 80,0 до 159,0 |
- для НСХ Pt500, 500П |
от 400,0 до 792,0 |
- для НСХ Pt1000 |
от 800,0 до 1573,3 |
Диапазон значений температуры окружающего воздуха при преобразовании сигнала сопротивления, °С |
от -50 до +150 |
Диапазон значений температуры теплоносителя при преобразовании сигнала сопротивления, °С |
от 0 до +150 |
Диапазон значений разности температур при вычислении энергии, °С |
от +3 до +149 |
Диапазон значений давления при преобразовании токового сигнала, МПа |
от 0 до 2,5 |
Пределы допускаемой приведенной к диапазону измерений погрешности при преобразовании токового сигнала в цифровой сигнал, % |
±0,25 |
Пределы допускаемой приведенной к диапазону измерений погрешности при преобразовании сигнала напряжения постоянного тока в цифровой сигнал, % |
±0,25 |
Пределы допускаемой относительной погрешности при преобразовании импульсного сигнала в значения объема теплоносителя, объемного расхода, % |
±0,02 |
Пределы допускаемой абсолютной погрешности при преобразовании сигналов сопротивления в значение температуры, °С |
±0,1 |
Пределы допускаемой абсолютной погрешности при преобразовании разности сигналов сопротивления в значение разности температур, °С |
±0,03 |
Пределы допускаемой относительной погрешности вычисления количества тепловой энергии/энергии охлаждения, % |
±0,05 |
Пределы допускаемой относительной погрешности тепловычислителя при измерении количества тепловой энергии/энергии охлаждения, % |
±(0,5+ДТтт/АТ)3) |
Пределы допускаемой относительной погрешности при измерении интервалов времени, % |
±0,01 |
1) Возможность измерения силы постоянного электрического тока |
или напряжения |
постоянного электрического тока зависит от исполнения тепловычислителей и МАР и | |
указывается в паспорте. 2) Диапазон измерений частоты импульсного сигнала зависит |
от исполнения |
тепловычислителей и МАР и указывается в паспорте. |
Наименование характеристики |
Значение |
3) ДТ - измеряемая разность температур, ° С; ATmin - минимальная разность температур, измеряемая тепловычислителем, °С. |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Количество дополнительных импульсных входов, шт., не менее |
3 |
Диапазон показаний тепловой энергии, ГДж (Гкал) |
от 0 до 999999999,999 |
Вес импульса импульсного входа, х1)/импульс |
от 0,000001 до 9,999999 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от -10 до +50 |
- относительная влажность окружающего воздуха, % |
от 20 до 95 |
- атмосферное давление, кПа |
от 84 до 106,7 |
Габаритные размеры, мм, не более: для модификаций ТВ1 и МАР: | |
- длина |
205 |
- ширина |
145 |
- высота |
75 |
для модификаций ТВ2: | |
- длина |
220 |
- ширина |
170 |
- высота |
75 |
Масса, кг, не более |
1 |
Напряжение питания, В | |
- от встроенного элемента питания |
3,6 |
- от внешнего источника питания |
от 8 до 26 |
Потребляемая мощность, Вт, не более |
5,0 |
Средний срок службы, лет |
15 |
Средняя наработка на отказ, ч |
85000 |
1) Единицы измерения определяются входящей физической величиной. |
наносится на лицевую панель тепловычислителей любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерении
Наименование |
Обозначение |
Количество |
Вычислитель тепловой энергии |
ПУЛЬСАР1) |
1 шт. |
Паспорт |
ЮТЛИ.408837.001-ХХ ПС |
1 экз. |
Руководство по эксплуатации |
ЮТЛИ.408837.001-ХХ РЭ |
1 экз. |
1) Исполнение тепловычислителя определяется договором на поставку. |
приведены в разделе 4 документа руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 17 марта 2014 г. № 99/пр «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя»;
ЮТЛИ.408837.001 ТУ «Вычислители тепловой энергии ПУЛЬСАР. Технические условия».
ПравообладательОбщество с ограниченной ответственностью научно-производственное предприятие
«ТЕПЛОВОДОХРАН» (ООО НПП «ТЕПЛОВОДОХРАН»)
ИНН 6230028315
Юридический адрес: 390027, Рязанская обл., г. Рязань, ул. Новая, 51В, лит. Ж, неж. помещ. Н2
Тел.: +7 (4912) 24-02-70
E-mail: info@pulsarm.ru
ИзготовительОбщество с ограниченной ответственностью научно-производственное предприятие
«ТЕПЛОВОДОХРАН» (ООО НПП «ТЕПЛОВОДОХРАН»)
ИНН 6230028315
Адрес: 390027, Рязанская обл., г. Рязань, ул. Новая, 51В, лит. Ж, неж. помещ. Н2
Тел.: +7 (4912) 24-02-70
E-mail: info@pulsarm.ru
Испытательный центрОбщество с ограниченной ответственностью «ПРОММАШ ТЕСТ»
(ООО «ПРОММАШ ТЕСТ»)
Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28 Телефон: +7 (495) 274-01-01
E-mail: info@prommashtest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.
