№1592 от 02.08.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 265672
О внесении изменений в сведения об утвержденном типе средств измерений
Приказы по основной деятельности по агентству Вн. Приказ № 1592 от 02.08.2021
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» августа 2021 г. № 1592
Лист № 1
Всего листов 6
Регистрационный № 43505-15
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Теплосчетчики ЛОГИКА 8943
Назначение средства измеренийТеплосчетчики ЛОГИКА 8943 предназначены для измерения количества теплоты (тепловой энергии), расхода, объема, массы, температуры и давления воды в системах тепло- и водоснабжения, температуры окружающего воздуха, атмосферного давления и других параметров контролируемой среды.
Описание средства измеренийПринцип действия теплосчетчиков состоит в измерении параметров воды, транспортируемой по трубопроводам, передаче измеренных значений в виде электрических сигналов в теп-ловычислитель с последующим их преобразованием в значения физических величин и выполнением вычислений в соответствии с уравнениями измерений.
В составе теплосчетчиков используются в любом сочетании первичные преобразователи, типы которых приведены в таблице 1 (в скобках указан регистрационный номер составной части в Федеральном информационном фонде по обеспечению единства измерений). В качестве комплексного компонента теплосчетчиков используется тепловычислитель СПТ944 или СПТ943.1 (регистрационные номера в Федеральном информационном фонде по обеспечению единства измерений соответственно 64199-16 и 28895-05).
Теплосчетчики различаются количеством, составом и уровнем точности измерительных каналов. Конкретный состав теплосчетчика и значения метрологических характеристик определяются заказом и приводятся в паспорте. Знак поверки наносится на свидетельство о поверке и (или) в паспорт теплосчетчика.
Таблица 1 - Первичные преобразователи в составе теплосчетчиков
|
Преобразователи расхода | ||
|
ПРЭМ (17858-11) ПРЭМ (76327-19) Взлет-ЭР (Лайт М) (52856-13) Взлет МР (28363-14) МастерФлоу (31001-12) МастерФлоу (73383-18) ЭМИР-ПРАМЕР-550 (27104-08) РМ-5 (20699-11) Питерфлоу-РС (46814-11) ПИТЕРФЛОУ (66324-16) Карат-551 (54265-13) ЛГК410 (69536-17) ЭСКО-Р (72089-18) |
Геликон-РЭЛ-100 (67959-17) СУР-97 (16860-07) Карат-520 (44424-12) РУС-1 (24105-11) US800 (21142-11) Ultraheat (51439-12) Геликон-РУЛ (68819-17) UFM-3030 (48218-11) OPTIFLUX (70495-18) OPTISONIC-3400 (57762-14) УРЖ2КМ-3 (62890-15) SonoSensor-30 (70672-18) ВПС (78168-20) |
ВЭПС-Р (61872-15) Метран-300ПР (16098-09) Метран-320 (24318-03) ЭВ-200 (42775-14) ВСТ (40607-09) ВСТ (51794-12) ВСТН (40606-09) ВСТН (61402-15) ВСТН (61401-15) M (48242-11) W (48422-11) ВСКМ (66635-17) |
Таблица 1 - Первичные преобразователи в составе теплосчетчиков (продолжение)
|
Преобразователи температуры | ||
|
ТЭМ-110 (40593-09) КТПТР-01,-07,-08 (46156-10) КТПТР-05 (39145-08) |
КТСП-Н (38878-17) ТЭМ-100 (40592-09) ТПТ-1 (46155-10) |
ТПТ-15 (39144-08) ТСП-Н (38959-17) |
|
Преобразователи давления | ||
|
Метран-150 (32854-13) МИДА-13П (17636-17) Метран-55 (18375-08) АИР-20/М2 (63044-16) |
ПД100И (56246-14) СДВ (28313-11) APZ (62292-15) Метран-75 (48186-11) |
Корунд (47336-16) MBS-4003 (56237-14) |
Общий вид составных частей теплосчетчиков приведен на рисунках 1 - 4.
СПТ944 (СПТ943)
КТПТР-05
(ТПТ-15)
КТПТР-01
(ТПТ-1)
КТСП-Н ТЭМ-110 (ТСП-Н) (ТЭМ-100)
Рисунок 2 - Преобразователи температуры
Рисунок 1 - Тепловычислитель
ПРЭМ ВЗЛЕТ-ЭР (Лайт-М) МастерФлоу
ВЗЛЕТ МР ЭМИР-ПРАМЕР-550
РМ-5
Питерфлоу
Карат-551

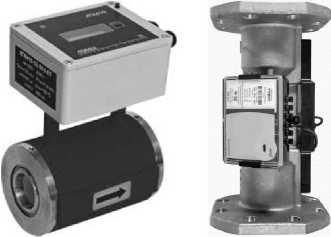

Рисунок 3 - Преобразователи расхода
ЛГК410 SonoSensor-30
ЭСКО-Р
РЭЛ-100
СУР-97 РУС-1
Карат-520
US-800
Ultraheat
W
Геликон-РУЛ
т ж
UFM-3030
OPTISONIC-3400
УРЖ2КМ-3
OPTIFLUX
Метран-300ПР
Метран-320
ЭВ-200
ВПС ВЭПС-Р
M
Рисунок 3 - Преобразователи расхода (продолжение)
ВСКМ
ВСТ ВСТН
Метран-150
Метран-75
Метран-55
АИР-20/М2
APZ
Корунд СДВ
МИДА-13П
ПД100И MBS-4003

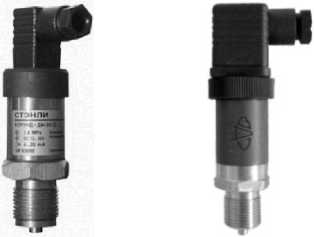

Рисунок 4 - Преобразователи давления
Программное обеспечениеПрограммное обеспечение (ПО) теплосчетчиков встроенное, неперезагружаемое при эксплуатации, имеет метрологически значимую часть, резидентно размещено в тепловычисли-теле и реализует вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации. Уровень защиты ПО от непреднамеренных и преднамеренных изменений "высокий" по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные |
Значение | |
|
Номер версии: |
|
1.0.Х.Х.ХХ 2.0.х.х.хх |
|
Контрольная сумма: |
|
2602 815C |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
|
Диапазон измерений объемного расхода, м3/ч |
от 2,5^10-3 до 105 |
|
Диапазон измерений массового расхода, т/ч |
от 2,540-3 до 105 |
|
Диапазон измерений объема, м3 |
от 10-4 до 9^108 |
|
Диапазон измерений массы, т |
от 10-4 до 9408 |
|
Диапазон измерений температуры, °C |
от -50 до +150 |
|
Диапазон измерений разности температур, °C |
от 3 до 145 |
|
Диапазон измерений давления, МПа |
от 0 до 2,5 |
Таблица 3 - Метрологические характеристики (продолжение)
|
Диапазон измерений количества теплоты, ГДж |
от 340 6 до 9408 |
|
Пределы допускаемой относительной погрешности при измерении количества теплоты в закрытой системе, %
|
±[2+12/(t1-t2)+0,01-DG] ±[3+12/(t1-t2)+0,02-DGl |
|
Пределы допускаемой относительной погрешности при измерении количества теплоты в открытой системе, %
|
±(1,5+0,01-DG)/(1-a-p) ±(3+0,01-DG)/(l-a-p) |
|
Пределы допускаемой относительной погрешности при измерении расхода, объема и массы, %
|
±(1+0,01-Dg) ±(2+0,02-Dg) |
|
Пределы допускаемой абсолютной погрешности при измерении температуры, °С - для теплосчетчиков классов 1 и 2 |
±(0,25+0,002-|t|) |
|
Пределы допускаемой относительной погрешности при измерении разности температур, % - для теплосчетчиков классов 1 и 2 |
±[0,2+9/(t1-t2)], ±[0,5+9/(t1-t2)] |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности при измерении давления, % - для теплосчетчиков классов 1 и 2 |
±0,8 |
|
Пределы допускаемой относительной погрешности часов, % - для теплосчетчиков классов 1 и 2 |
±0,01 |
|
Примечание. а=М2/М1; М1 - масса [т] теплоносителя, прошедшего по подающему трубопроводу, М2 -по обратному трубопроводу; 0<а<1. e=t2/t1; t1 - температура [°С] теплоносителя в подающем трубопроводе, t2 - в обратном трубопроводе. Dg=Gb/G; Gb - верхний предел измерений расхода [м3/ч], G - текущее значение расхода. | |
Таблица 4 - Технические характеристики
|
Условия эксплуатации:
|
от 5 до 50 80 при 35 °С и более низких температурах от 84 до 106,7 |
|
Электропитание, В |
переменный ток: (220) В, (50±1) Гц постоянный ток: от 12 до 24 В |
|
Габаритные размеры и масса |
приведены в описаниях типа составных частей |
|
Средняя наработка на отказ, ч |
35000 |
|
Средний срок службы, лет |
12 |
наносится на титульный лист эксплуатационных документов типографским способом.
Комплектность средства измерений
Таблица 5 - Состав теплосчетчика ЛОГИКА 8943
|
Наименование |
Количество |
|
Тепловычислитель |
1 шт. |
|
Преобразователи расхода |
от 1 до 6 шт. |
|
Преобразователи температуры |
от 1 до 6 шт. |
|
Преобразователи давления |
от 0 до 6 шт. |
|
Руководство по эксплуатации с методикой поверки (РАЖГ.421431.036 РЭ) |
1 шт. |
|
Паспорт (РАЖГ.421431.036 ПС) |
1 шт. |
|
Эксплуатационная документация составных частей |
1 шт. |
приведены в документе РАЖГ.421431.036 РЭ "Теплосчетчики ЛОГИКА 8943. Руководство по эксплуатации".
Нормативные и технические документы, устанавливающие требования к теплосчетчикам ЛОГИКА 8943ГОСТ Р 51649-2014. Теплосчетчики для водяных систем теплоснабжения. Общие технические условия
МИ 2412-97. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя
ГСССД 187-99. Вода. Удельный объем и энтальпия при температурах 0...1000 °С и давлениях 0,001...1000 МПа
ТУ 4218-091-23041473-2014. Теплосчетчики ЛОГИКА 8943. Технические условия
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «02» августа 2021 г. № 1592
Сведения об утвержденном типе средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
1. |
Теплосчетчики |
ЛОГИКА 8943 |
43505-15 |
Акционерное общество "Научнопроизводственная фирма "Логика" (АО НПФ ЛОГИКА), г. Санкт- Петербург |
РАЖГ.421431. 036 РЭ с изменением №1 |
Акционерное общество "Научнопроизводственная фирма "Логика" (АО НПФ ЛОГИКА), г. Санкт-Петербург |
ФГУП «ВНИИМС» |
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
02 августа 2021 г.
№ 1592
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г, № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Руководитель
Подлинник электронного документа, подписанного ЭП, хранится а системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
А.П.Шалаев
СВЕДЕНИЯ О СЕРТИФИКАТЕ Э'1
Сертификат: 028BB2870OA0AC3E9843FA50B54MO6F4C Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29.12.2021
