№2513 от 27.11.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 59521
О переоформлении свидетельства об утверждении типа средства измерений № 66846 "Приборы щитовые цифровые электроизмерительные ЩП02, ЩП72, ЩП96, ЩП120" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 2513 от 27.11.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ27 ноября 2018 г. № 2513
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 66S46 «Приборы щитовые цифровые электроизмерительные ЩП02, ЩП72, ЩП96, ЩП120» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращениями ОАО «Электроприбор» от 14 ноября 2018 г. № 52/СКБ-174 и № 52/СКБ-175 приказываю:
-
1. Внести изменения в описание типа на приборы щитовые цифровые электроизмерительные ЩП02, ЩП72, ЩП96, ЩП120, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 68259-17, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу 0ПЧ. 140.342 МП «Приборы щитовые цифровые электроизмерительные ЩП02, ЩП72, ЩП96, ЩП120. Методика поверки», с изменением № 1, утвержденному ООО «ИЦРМ» 06 сентября 2018 г., и распространить действие документа на приборы щитовые цифровые электроизмерительные ЩП02, ЩП72, ЩП96, ЩП120, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 66846 «Приборы щитовые цифровые электроизмерительные ЩП02, ЩП72, ЩП96, ЩП120», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 68259-17, в связи с изменением документа на методику поверки.
-
4. Управлению метрологии (Д.В.Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С.Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Сертификат: 00E1036EE32711E88OE9E0O71BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «27» ноября 2018 г. № 2513
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы щитовые цифровые электроизмерительные ЩП02, ЩП72, ЩП96, ЩП120
Назначение средства измеренийПриборы щитовые цифровые электроизмерительные ЩП02, ЩП72, ЩП96, ЩП120 (далее по тексту - приборы) предназначены для измерений и преобразований силы переменного тока, напряжения переменного тока и частоты в однофазных и трехфазных электрических сетях переменного тока в выходные унифицированные сигналы постоянного тока и передачи измеренных значений через последовательный цифровой интерфейс RS485.
Описание средства измеренийПринцип действия приборов основан на аналого-цифровом преобразовании входных величин и последующем расчете параметров электрической сети.
Приборы обеспечивают отображение измеренных параметров на цифровых семисегментных индикаторах в различных комбинациях, в зависимости от заказа.
Приборы для отображения результатов измерения могут иметь следующие виды отсчетных устройств (ОУ):
-
- цифровое ОУ;
-
- цифровые и дискретно-аналоговые ОУ (приборы ЩП120).
Приборы ЩП120 могут иметь исполнение с цветной комбинированной индикацией.
Для прибора ЩП120 предусмотрена возможность программирования порогов изменения цвета индикации цифрового и дискретно-аналогового ОУ.
Приборы могут иметь исполнение без цифрового интерфейса RS485.
Приборы имеют единичные светодиодные индикаторы для указания дополнительной информации о текущих отображаемых параметрах и режимах работы прибора.
Приборы имеют возможность выбора вида отображаемых на индикаторах текущих параметров от кнопок управления на передней панели или с помощью меню настроек.
Приборы имеют возможность оперативного изменения яркости свечения через цифровой интерфейс RS485 с помощью программы конфигуратора и/или от кнопки управления на передней панели.
Возможность обмена информацией по интерфейсу RS485, наличие выходных аналоговых сигналов постоянного тока и дискретных выходов позволяют использовать приборы в автоматизированных системах различного назначения.
Приборы являются одноканальными однопредельными и имеют исполнения (в зависимости от заказа), отличающиеся по габаритным размерам, диапазонам входных напряжений, диапазонам измерений, напряжению питания, наличию интерфейса, дискретным и аналоговым выходам, цвету индикаторов, классу точности, эксплуатационному исполнению, специсполнению.
Приборы имеют возможность программирования положения десятичной точки, уровня контролируемых значений входных сигналов (уставок), оперативного изменения яркости свечения цифровых индикаторов.
Приборы имеют гальваническую развязку между цепями питания, входными и выходными цепями.
Информация об исполнении прибора (в зависимости от заказа) содержится в коде полного условного обозначения:
ЩПа - b1,b2 - с - d - e - f - g - h - i, где
а - тип прибора (по размеру передней рамки, мм):
02 - 96x48, 72 - 72x72, 96 - 96x96, 120 - 120x120,
b1 - условное обозначение диапазона входного сигнала основного индикатора;
b2 - условное обозначение диапазона измерений частоты входного сигнала дополнительного индикатора;
c - условное обозначение напряжения питания;
d - наличие интерфейса RS485;
e - условное обозначение аналоговых и дискретных выходов;
f - цвет индикаторов;
g - класс точности;
h - эксплуатационное исполнение;
i - специсполнение.
Приборы имеют единый конструктив: ударопрочный, пылезащищенный, пластмассовый корпус щитового крепления. Приборы работоспособны при установке в любом положении. Приборы не имеют подвижных частей и являются виброустойчивыми и вибростойкими.
Общий вид приборов представлен на рисунках 1 - 4. Габаритные и установочные размеры приборов представлены на рисунке 5.
Места нанесения клейма ОТК и знака поверки представлены на рисунке 6. Доступ к внутренним частям приборов возможен только с нарушением пломб/этикеток.

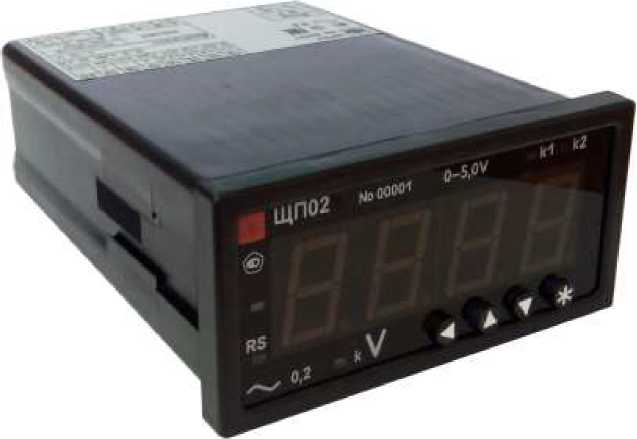

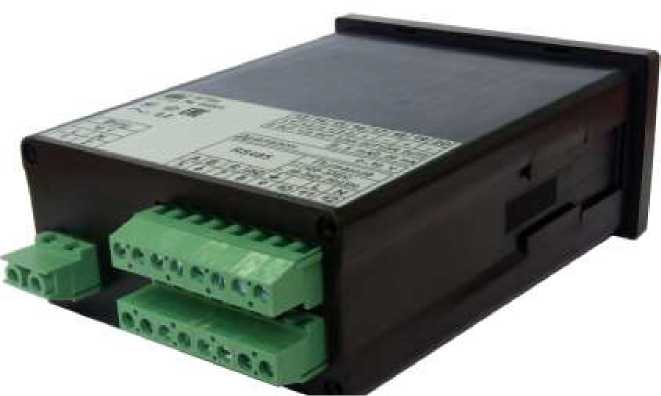

Рисунок 1 - Общий вид приборов ЩП02

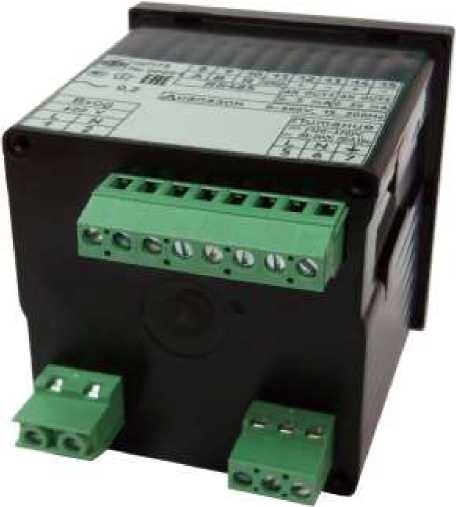

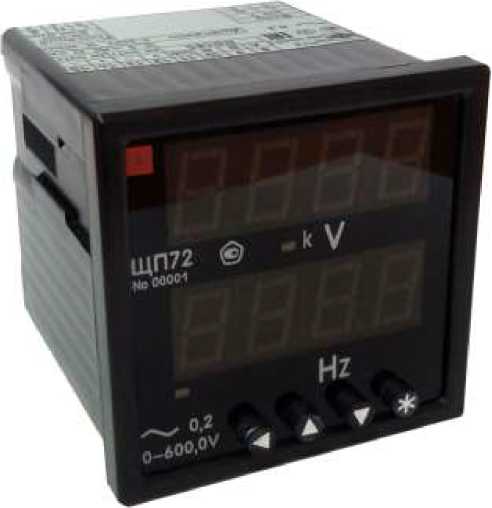

Рисунок 2 - Общий вид приборов ЩП72

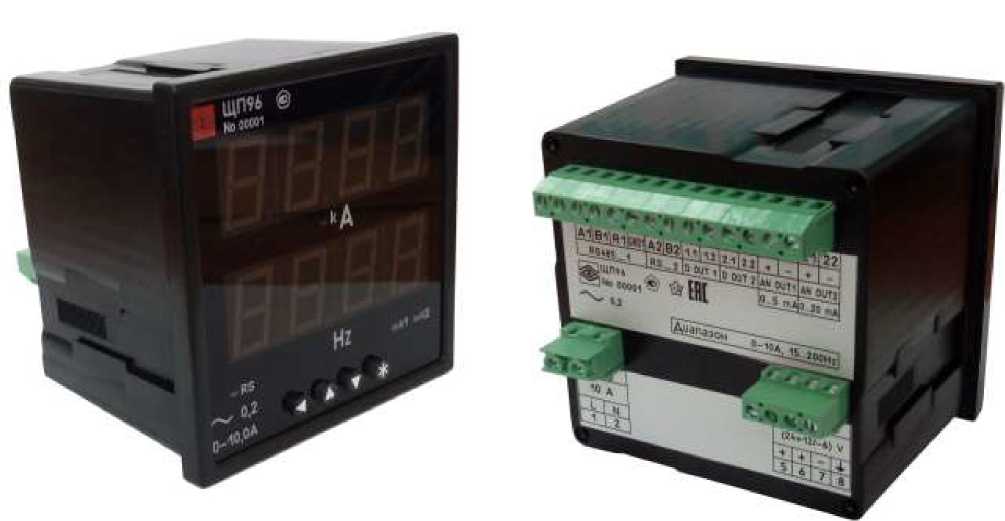

Рисунок 3 - Общий вид приборов ЩП96

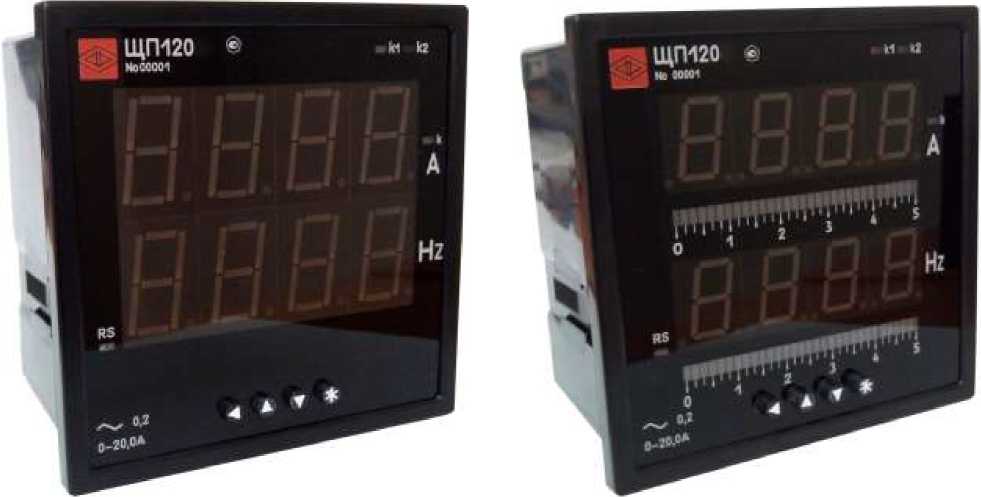

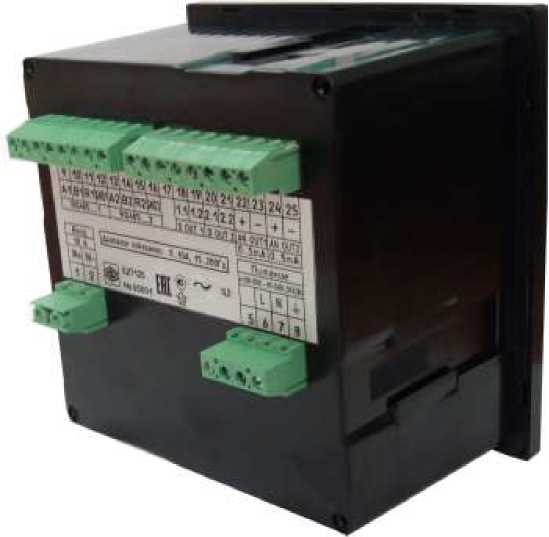

Рисунок 4 - Общий вид приборов ЩП120
Таёлицсз задаренных размеров
|
Тип npuSopa |
Гадаринные размеры. мм |
размеры, мм |
Вырез b шине, мм | |||||
|
Н |
Н, |
1 |
А1 |
А2 |
В1 |
82 | ||
|
mo |
120 |
120 |
103 |
75,6 |
125 |
125 |
112iS'9 |
112'^ |
|
ЩП96 |
96 |
96 |
103 |
75.6 |
100 |
100 |
92,9's | |
|
ЩП72 |
72 |
72 |
103 |
75,6 |
75 |
75 |
68,S7 | |
|
№2 |
96 |
Ь8 |
U8 |
1215 |
100 |
50 |
92^ |
45'™ |

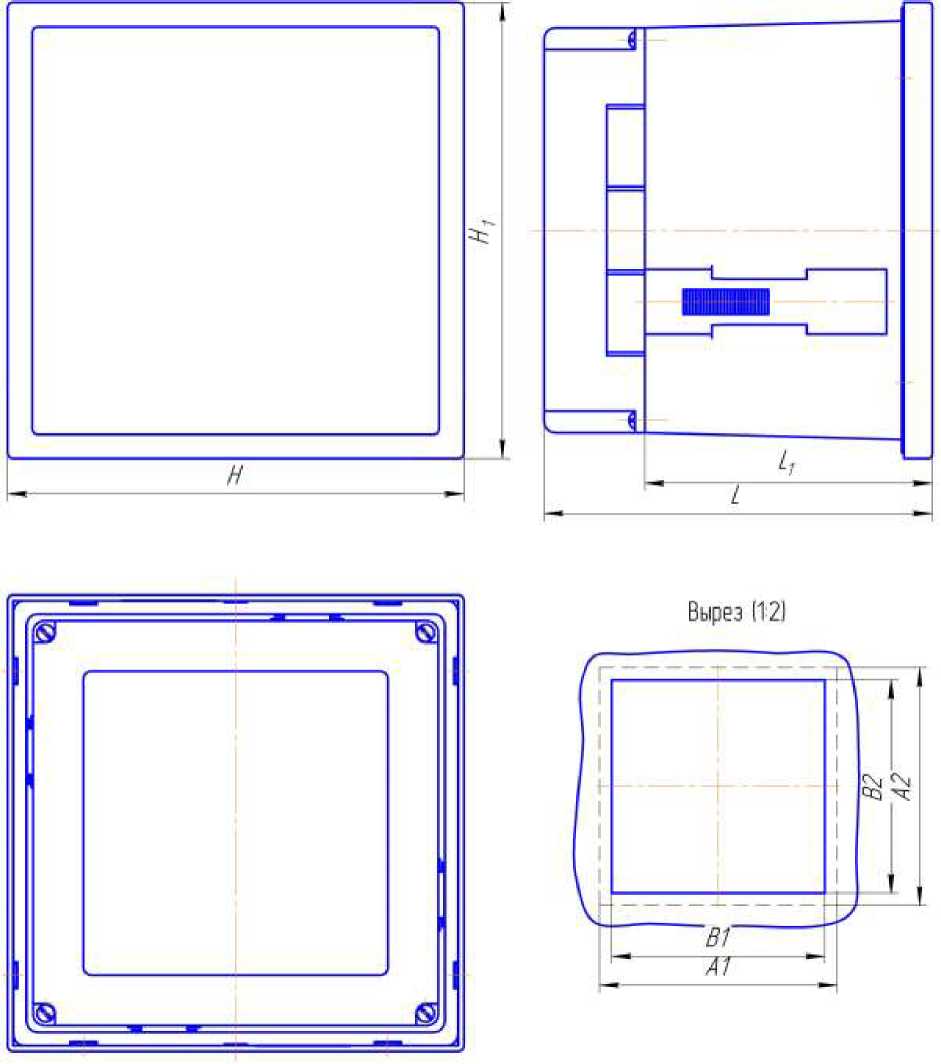

Рисунок 5 - Габаритные и установочные размеры приборов ЩП02, ЩП72, ЩП96, ЩП120
п. 1 - место клейма ОТК
п. 2 - место нанесения знака поверки

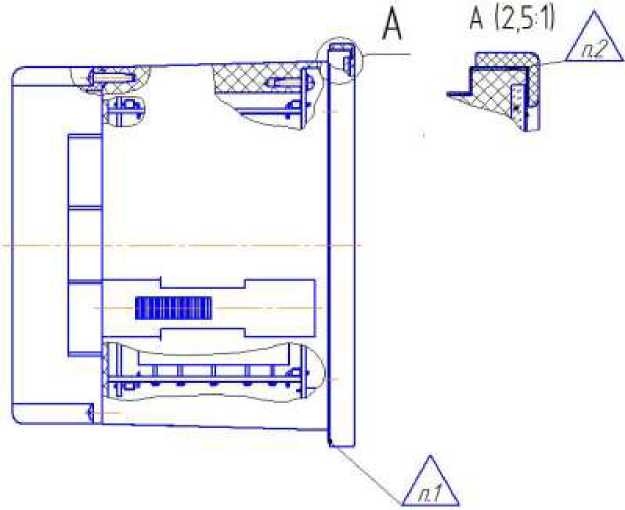

Рисунок 6 - Места нанесения клейма ОТК и знака поверки
Программное обеспечениеПриборы оснащены микропроцессором, в память которого записано метрологически значимое встроенное программное обеспечение (ВПО), калибровочные коэффициенты и значения программируемых параметров. Доступ к микропроцессору возможен только после вскрытия прибора с нарушением пломб.
При проведении санкционированных регламентных работ, программируется диапазон показаний и, при необходимости, проводится калибровка (формируются калибровочные коэффициенты). При изменении диапазона показаний производится отметка в паспорте, которая содержит установленный диапазон показаний, дату и подпись ответственного исполнителя. Изменение диапазона показаний или проведение калибровочных работ не ведет к изменению контрольной суммы ВПО.
Сведения об идентификационных данных ПО представлены в таблице 1.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
RmsMeterInd .hex |
|
Номер версии (идентификационный номер ПО) |
Не ниже v3.3.00 |
|
Цифровой идентификатор ПО (алгоритм md5) |
77b485652c5330e94b0ee8b98d1e76ab |
Таблица 2 - Метрологические характеристики приборов
|
Наименование характеристики |
Значение |
|
Диапазоны измерений входного сигнала с номинальным значением в пределах 1) |
от 100 мВ до 750 В или от 2 мА до 20 А |
|
Пределы допускаемой основной приведенной погрешности измерений напряжения и силы переменного тока, % (класс точности по ГОСТ 8.401-80) |
±0,2 или ±0,5 (0,2 или 0,5) |
|
Пределы допускаемой основной абсолютной погрешности измерений частоты напряжения и силы переменного тока, Гц:
|
±0,01 ±0,1 |
|
Пределы допускаемой основной приведенной погрешности преобразования напряжения и силы переменного тока, частоты в выходной аналоговый сигнал, % (класс точности по ГОСТ 8.401-80) |
±0,5 (0,5) |
|
Примечания 1) Диапазон измерений входного сигнала находится в пределах от 0 до 1,2-ин или от 0 до 1,2-1н, где ин - номинальное значение напряжения, 1н - номинальное значение силы тока. Номинальное значение напряжения и силы тока находится в пределах диапазона измерений. Нормирующее значение при определении основной приведенной погрешности измерений равно номинальному значению. Номинальное значение входного сигнала выбирается потребителем | |
Нормирующие значения при определении основной приведенной погрешности преобразования напряжения и силы переменного тока, частоты в выходной аналоговый сигнал представлены в таблице 3.
Диапазоны изменений выходного аналогового сигнала представлены в таблице 3.
Таблица 3
|
Условное обозначение аналогового выхода |
Диапазон изменений выходного аналогового сигнала, мА |
Нормирующее значение выходного аналогового сигнала, мА |
|
A |
от 0 до 5 |
5 |
|
B |
от 4 до 20 |
20 |
|
C |
от 0 до 20 |
20 |
Приборы имеют возможность изменения диапазона преобразования входного сигнала в пределах диапазона измерений потребителем в процессе эксплуатации.
Пределы допускаемых дополнительных погрешностей, вызванных воздействием влияющих величин, представлены в таблице 4.
Таблица 4
|
Наименование влияющей величины |
Диапазон значений влияющей величины |
Пределы допускаемой дополнительной погрешности измерений и преобразования |
|
Внешнее однородное постоянное или переменное магнитное поле, синусоидально изменяющееся во времени с частотой сети питания |
Магнитная индукция 0,5 мТл при самом неблагоприятном направлении и фазе магнитного поля |
0,5 предела допускаемых основных погрешностей |
Окончание таблицы 4
|
Наименование влияющей величины |
Диапазон значений влияющей величины |
Пределы допускаемой дополнительной погрешности измерений и преобразования |
|
Изменение температуры окружающего воздуха на каждые 10 °С от нормальной |
от -40 до +15 °С; от +25 до +70 °С |
0,5 предела допускаемых основных погрешностей |
|
Изменение относительной влажности от нормальной при температуре +35 °С |
от 80 до 95 % | |
|
Изменение сопротивления нагрузки при преобразовании входных сигналов в выходные аналоговые сигналы |
от 0 до 2,5 кОм от 0 до 0,5 кОм |
Таблица 4.1 - Технические характеристики приборов
|
Наименование характеристики |
Значение |
|
Напряжение питания от однофазной сети переменного тока частотой от 47 до 53 Гц, В: - исполнение 220ВУ |
от 85 до 264 |
|
- исполнение 230В |
от 85 до 264 |
|
Напряжения питания от сети постоянного тока, В: - исполнение 220ВУ |
от 100 до 370 |
|
- исполнение 24ВН |
от 18 до 36 |
|
- исполнение 12ВН |
от 9 до 18 |
|
- исполнение 5ВН |
от 4,5 до 9 |
|
Мощность, потребляемая приборами от цепи питания при номинальных значениях входных сигналов, В^А, не более: - для приборов ЩП02, ЩП72 с напряжением питания 5ВН, 12ВН, 24ВН |
2,5 |
|
3,0 |
|
230В |
4,0 |
|
- для приборов с напряжением питания 220ВУ, 230В |
5,0 |
|
Масса прибора, кг, не более: - для ЩП02 |
0,4 |
|
- для ЩП72 |
0,2 |
|
- для ЩП96 |
0,5 |
|
- для ЩП120 |
0,5 |
|
Габаритные размеры, мм, (длинахвысотахглубина), не более: - для ЩП02 |
96х48х150 |
|
- для ЩП72 |
72x72x105 |
|
- для ЩП96 |
96х96х105 |
|
- для ЩП120 |
120x120x105 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа (мм рт. ст.) |
от 80 до 106,7 (от 630 до 795) |
Окончание таблицы 4.1
|
Наименование характеристики |
Значение |
|
Рабочие условия измерений:
|
от -40 до +70 98 90 от 70 до 106,7 (от 525 до 795) |
|
Климатическое исполнение по ГОСТ 15150-69 |
УХЛ3.1 |
|
Устойчивость к воздействию климатических и механических факторов по ГОСТ 22261-94 |
группа 4 |
|
Максимальные параметры коммутации дискретных выходов:
|
350 250 200 200 |
|
Гальваническая развязка дискретных выходов |
есть |
|
Гальваническая развязка аналоговых выходов |
есть |
|
Поддерживаемые протоколы обмена данными по интерфейсу RS485 |
Modbus RTU, ГОСТ Р МЭК60870-5-101 |
|
Класс защиты обслуживающего персонала от поражения электрическим током в соответствии с ГОСТ 12.2.007.0-75 |
I |
|
Степень защиты по ГОСТ 14254-2015 |
IP54 |
|
Средняя наработка до отказа, ч |
200000 |
|
Средний срок службы, лет, не менее |
20 |
|
Срок сохранности в упаковке и выполненной изготовителем консервации, лет, не менее |
1 |
|
Среднее время восстановления работоспособности прибора, включая конфигурирование, ч, не более |
3 |
Приборы с напряжением питания 12ВН и 24ВН имеют защиту от неправильного подключения полярности напряжения питания.
Приборы (кроме ЩП72) обеспечивают резервирование питания для исполнений с напряжением питания 12ВН и 24ВН.
Приборы выдерживают перегрузки входным сигналом согласно таблице 4.2.
Таблица 4.2 - Перегрузки входным сигналом
|
Наименование цепей приборов |
Кратность к номиналу |
Число перегрузок |
Длительность каждой перегрузки, с |
Интервал между двумя перегрузками, с | |
|
тока |
напряжения | ||||
|
Последовательные цепи (тока) |
7 |
- |
2 |
15 |
60 |
|
10 |
- |
5 |
3 |
2,5 | |
|
20 1) |
- |
2 |
0,5 |
0,5 | |
|
Параллельные цепи (напряжения) |
- |
2 |
9 |
10 |
15 |
|
Примечание - Только для приборов с диапазонами измерений 0,5 А (500 мА), 1 А, 5 А, 10 А, 20 А | |||||
Приборы соответствуют требованиям безопасности по ГОСТ 22261-94, ГОСТ 12.2.091-2012.
По пожарной безопасности приборы соответствуют ГОСТ 12.1.004-91.
Знак утверждения типананосится на лицевую панель прибора, титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прибор (в соответствии с заказом) |
ЩПхх |
1 шт. |
|
Комплект монтажных частей |
- |
1 шт. |
|
Копия свидетельства об утверждении типа СИ |
- |
1 экз. |
|
Паспорт |
0ПЧ.468.689 (ЩП02); 0ПЧ.468.688 (ЩП72) 0ПЧ.468.687 (ЩП96); 0ПЧ.468.686 (ЩП120) |
1 экз. |
|
Руководство по эксплуатации |
0ПЧ.140.342 РЭ |
1 экз. 1) |
|
Методика поверки |
0ПЧ.140.342 МП |
1 экз. 1) |
|
Примечание - 1) допускается один экземпляр на партию из 10 шт. | ||
осуществляется по документу 0ПЧ.140.342 МП «Приборы щитовые цифровые электроизмерительные ЩП02, ЩП72, ЩП96, ЩП120. Методика поверки» с изменением № 1, утвержденному ООО «ИЦРМ» 06.09.2018 г.
Основные средства поверки:
-
- калибратор универсальный Н4-6 (регистрационный номер в Федеральном информационном фонде № 16690-97);
-
- амперметр цифровой 3010 (регистрационный номер в Федеральном информационном фонде № 27219-04);
-
- магазин сопротивления Р4831 (регистрационный номер в Федеральном информационном фонде № 6332-77, кл. т. 0,02).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на боковую поверхность корпуса прибора.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к приборам щитовым цифровым электроизмерительным ЩП02, ЩП72, ЩП96, ЩП120ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 26.51.43-235-05763903-2017 Приборы щитовые цифровые электроизмерительные
ЩП02, ЩП72, ЩП96, ЩП120. Технические условия
ИзготовительОткрытое акционерное общество «Электроприбор» (ОАО «Электроприбор»)
ИНН 2128002051
Адрес: 428020, Чувашская Республика - Чувашия, г. Чебоксары, пр. И.Я. Яковлева, д. 3
Телефон (факс): +7 (8352) 39-99-12 (+7 (8352) 55-50-02)
Web-сайт: http://www.elpribor.ru
Испытательный центрОбщество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
