МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

26 декабря 2016 г.

Москва

О внесении изменений в описание типа на машины испытательные электромеханические United «SMART I»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращением ООО «Н1111 «МОНОТЕСТ» от 24 ноября 2016 г. б/н приказываю:

• 1. Внести изменения в описание типа на машины испытательные электромеханические United «SMART I», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 56364-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего при



  ированию и

  оставляю за собой.

  Заместитель Руководителя

  С.С.Голубев

Г

Подлинник электронного хранится в системе эл Федеральное агентство по техн метрологии.

СНГ/О С! РТНФИКА1 f ЭП

Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

Изменения в описание типа на машины испытательные электромеханические United «SMART I»

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машины испытательные электромеханические United «SMART I» (далее - машины) предназначены для измерения силы и деформации при испытаниях материалов на растяжение и сжатие.

Принцип действия машин заключается в измерении величины силы и деформации испытуемого образца при растяжении или сжатии.

Машины состоят из испытательной рамы с одной или двумя колоннами, силовой шариковинтовой пары для перемещения подвижной перекладины с захватом, неподвижного захвата, установленного на основании, силового электродвигателя постоянного тока с регулируемой скоростью привода, датчика силы, датчика перемещения подвижной перекладины, блока управления и сбора данных.

Испытываемый образец закрепляется в захвате подвижной перекладины и неподвижном захвате. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, размещенным на подвижной перекладине. Перемещение подвижной перекладины измеряется оптическим датчиком, контролирующим угол поворота ходовых винтов шариковинтовой пары. Сигналы от датчиков силы и перемещения поступают в блок управления и сбора данных.

Блок управления и сбора данных предназначен для управления режимами работы машины, обработки, хранения и передачи значений величины силы и деформации на компьютер. Компьютер выполняет формирование отчётов испытаний в соответствии с заданными параметрами, обеспечивает защиту от перегрузки и перехода за установленные значения перемещений при проведении испытаний.

Машины имеют блок ручного управления режимами работы с кнопкой аварийного отключения.

Машины могут быть дополнительно укомплектованы датчиками продольной и поперечной деформации.

Машины испытательные электромеханические United «SMART I» выпускаются в следующих модификациях:

• - SSTM-2,5kN одноколонные настольные;

• - SSTM-5kN, SSTM-IOkN, _SSTM-20kN, STM-50kN, STM-100kN- двухколонные настольные;

• - SFM-lOOkN, SFM-150kN, SFM-300kN, SFM-600KN - двухколонные напольные.

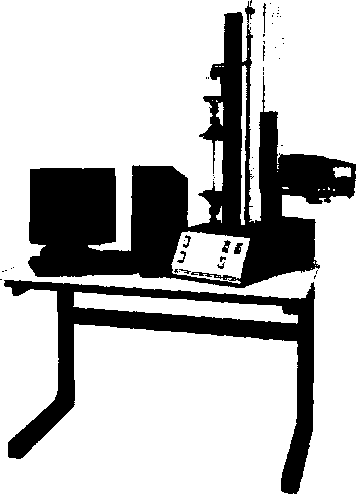

Рис. 1 Общий вид машины SSTM-2,5kN

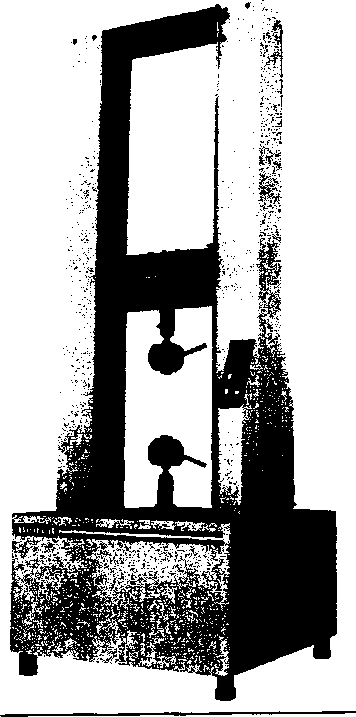

Рис. 2 Общий вид машины STM-100kN

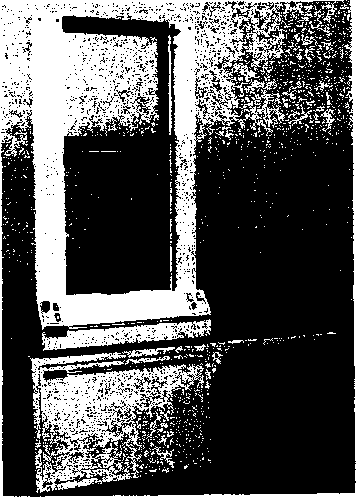

Рис. 3 Общий вид машины SFM-300kN

Программное обеспечение предназначено для управления работой машины, обработки результатов измерений и подготовки отчетов об испытаниях образцов. Программное обеспечение разделено на метрологически значимое (СЕ Control.2.0), установленное в контроллере блока управления, и сервисное, устанавливается на компьютер с установочного диска. Уровень защиты ПО - средний, в соответствии с Р 50.2.077 - 2014.

Метрологические и технические характеристики

Метрологические и технические характеристики машин модификации SSTM, STM приведены в Таблице 1.

Таблица 1

Метрологические и технические характеристики машин модификации SFM приведены в Таблице 2.

Таблица 2

Знак утверждения типа наносится на боковую поверхность корпуса машины в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

осуществляется по документу МП ТИнТ 144-2013 «Машины испытательные электромеханические United «SMART I». Методика поверки», утверждённому 04.12. 2013 г. ГЦИ СИ ООО «ТестИнТех».

Основные средства поверки:

динамометры с пределами допускаемой относительной погрешности ±0,12 % 2 разряда по ГОСТ Р 8.663-2009;

измеритель перемещения (деформации) с пределами допускаемой относительной погрешностью ±0,3 %.

Методика измерений приведена в эксплуатационной документации.

ГОСТ 28840-90 Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования

Техническая документация United Calibration Corporation.

United Calibration Corporation, США

Адрес: 5802 Engineer Drive, Huntington Beach, California 92649

Тел. (714) 638-2322

ООО «НПП «МОНОТЕСТ»

117246, г. Москва, проезд Научный, дом 14А, стр.З

ИНН 7734350675

ООО «ТестИнТех»

123308, Москва, ул. Мневники, д.1

ИНН 7734656656

Аттестат аккредитации №30149-11.
