Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Firmware rev.

Номер версии (идентификационный номер) ПО, не ниже

010

Цифровой идентификатор программного обеспечения

отсутсвует

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

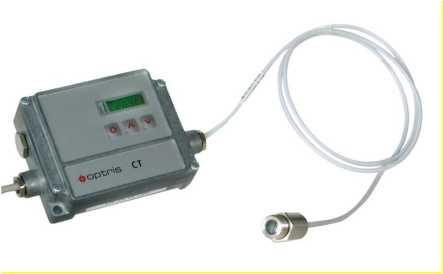

Модификация CT

LT02

LT15

LT20

Диапазон измерений температуры, °C

от -40 до +600

от -40 до +975

Пределы допускаемой абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C), °C

±3,0 (в диапазоне от -40 до 0 °С включ.) ±1,0 (в диапазоне св. 0 до +100 °С)

Пределы допускаемой относительной погрешности (при температуре окружающей среды от +18 до +28 °C), %

±1,0 (в диапазоне св. +100 до +975 °С)

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±0,5 °C или ±0,005 •Т_изм (берут большее значение), где Т_изм - измеряемая температура

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), °С/1 °С

±0,05 (в диапазоне от -40 до +100 °С включ.)

Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), % (от измеряемой температуры)/1 °С

±0,05 (в диапазоне св. +100 °С)

Показатель визирования

1:2; 1:2,5

1:15; 1:1,5

1:22; 1:1,5; 1:6

Время установления показаний (95 %), мс

150

Тип выходного сигнала: аналоговый

• - в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р 8.585-2001, мВ

• - по напряжению, В

• - по току, мА цифровой

тип K или J

от 0 до 5; от 0 до 10 от 4 до 20; от 0 до 20

USB, RS 232, RS 485, CAN-Bus, Profibus DP, Ethernet

Пределы допускаемой основной погрешности аналогового выхода термоэлектрических преобразователей

±2,5 °C или ±0,001-Тиз_м (берут большее значение), где Т_изм - измеряемая температура

Напряжение питания (постоянный ток), В

от 8 до 36

Номинальная потребляемая мощность, не более, ВА

3,6

Габаритные размеры, мм:

• - датчика

• - блока электроники

• - соединительного кабеля

014x28/32

89x30x70

02,8x(1000; 3000; 8000; 15000)

Масса, г:

• - датчика

• - блока электроники

40

420

Коэффициент излучения

от 0,10 до 1,10

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CT

LT02

LT15           LT20

Рабочие условия эксплуатации:

- температура окружающей среды, °C

- относительная влажность, %, не более

от -20 до +130 (датчики) от 0 до +85 (блок электроники)

95

от -20 до +180 (датчики) от 0 до +85 (блок электроники)

95

Средний срок службы, лет

5

Примечание:

По требованию заказчика могут поставляться исполнения модификации CT оснащенные:

• 1. Интерфейсом USB; RS 232; RS 485; CAN-Bus; Profibus DP, Ethernet.

• 2. Близкофокусной оптической системой с диаметром пятна измерения:

• - 2,5 мм на расстоянии 23 мм для исполнения LT02

• - 0,8 мм на расстоянии 10 мм для исполнения LT15

• - 3,4 мм на расстоянии 50 мм для исполнения LT15

• - 0,6 мм на расстоянии 10 мм для исполнения LT20

• - 2,3 мм на расстоянии 50 мм для исполнения LT20

• 3. Кабелем подключения датчика другой длины (1000, 3000, 8000 или 15000 мм).

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

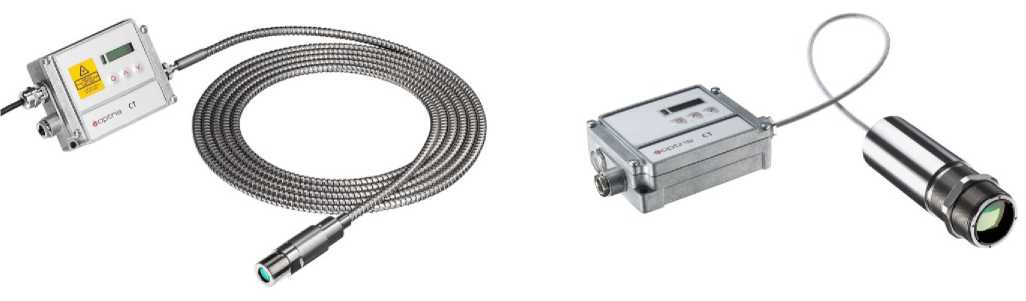

Модификация CT

1ML

1МН

2ML

2МН

Диапазон измерений температуры, °C

от +485 до +1050

от +650 до + 1800

от +250 до +800

от +385 до +1600

Пределы допускаемой основной абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C)

±(0,003^Т_изм+2 °C), где Т_изм - измеряемая температура

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±(0,00ЬТ_изм+1 °C), где Т_изм - измеряемая температура

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), °С/1 °С

±0,05 (в диапазоне от -40 до +100 °С включ.)

Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), % (от измеряемой температуры)/ 1 °С

±0,05 (в диапазоне св. +100 °С)

Спектральный интервал, мкм

1,0

1,6

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Показатель визирования

140; 1:12

1:75; 1:14

1:40; 1:12

1:75; 1:14

Время установления показаний (90 %), мс

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CT

1ML

1МН

2ML

2МН

Тип выходного сигнала: аналоговый

• - в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р 8.585-2001, мВ

• - по напряжению, В

• - по току, мА цифровой

тип K или J

от 0 до 5; от 0 до 10 от 4 до 20; от 0 до 20

USB, RS 232, RS 485, CAN-Bus, Profibus DP, Ethernet

Пределы допускаемой относительной погрешности аналогового выхода термоэлектрических преобразователей, %

±1,0

Напряжение питания (постоянный ток), В

от 8 до 36

Номинальная потребляемая мощность, не более, ВА

3,6

Габаритные размеры, мм:

• - датчика

• - блока электроники

• - соединительного кабеля

014x28

89x30x70

02,8x(3000; 8000; 15000)

Масса, г:

• - датчика

• - блока электроники

40

420

Рабочие условия эксплуатации:

- температура окружающей среды, °C

- относительная влажность, %, не более

от -20 до +100 (датчики) от -20⁴ до +85 (блок электроники) 95

от -20 до +125 (датчики) от -20⁴ до +85 (блок электроники) 95

Средний срок службы, лет

5

Примечание:

По требованию заказчика могут поставляться исполнения модификации CT оснащенные:

• 1. Интерфейсом USB; RS 232; RS 485; CAN-Bus; Profibus DP, Ethernet.

• 2. Близкофокусной оптической системой с диаметром пятна измерения:

• - 2,7 мм на расстоянии 110 мм для исполнений 1ML, 2ML

• - 1,5 мм на расстоянии 110 мм для исполнений 1MH, 2MH

• 3. Кабелем подключения датчика другой длины (3000, 8000 или 15000 мм).

• 4. Время отклика ЖК-дисплея при отрицательных температурах не нормировано.

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CT

1МН1

2МН1

Диапазон измерений температуры, °C

от +800 до +2200

от +490 до +2000

Пределы допускаемой основной абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C)

±(0,003^Т_изм+2 °C), где Т_изм - измеряемая температура

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CT

1МН1

2МН1

Пов торяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±(0,001-Т_изм+1 °C), где Т_изм - измеряемая температура

Пределы допускаемой дополни тельной абсолютной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), °С/1 °С

±0,05 (в диапазоне от -40 до +100 °С включ.)

Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), % (от измеряемой температуры)/1 °С

±0,05 (в диапазоне св. +100 °С)

Спектральный интервал, мкм

1,0

1,6

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Показатель визирования

1:75; 1:14

Время установления показаний (90 %), мс

1

Тип выходного сигнала: аналоговый

• - в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р 8.585-2001, мВ

• - по напряжению, В

• - по току, мА

цифровой

тип K или J

от 0 до 5; от 0 до 10 от 4 до 20; от 0 до 20

USB, RS 232, RS 485, CAN-Bus, Profibus DP, Ethernet

Пределы допускаемой основной погрешности аналогового выхода термоэлектрических преобразователей

±2,5 °C или ±0,001-Т_изм (берут большее значение), где Т_изм - измеряемая температура

Напряжение питания (постоянный ток), В

от 8 до 36

Номинальная потребляемая мощность, не более, ВА

3,6

Габаритные размеры, мм:

• - датчика

• - блока электроники

• - соединительного кабеля

014x28

89x30x70

02,8x(3000; 8000; 15000)

Масса, г:

• - датчика

• - блока электроники

40

420

Рабочие условия эксплуатации:

- температура окружающей среды, °C

- относительная влажность, %, не более

от -20 до +100 (датчики)

от -20³ до +85 (блок электроники) 95

от -20 до +125 (датчики) от -20³ до +85 (блок электроники) 95

Средний срок службы, лет

5

Примечание:

По требованию заказчика могут поставляться исполнения модификации CT оснащенные:

• 1. Интерфейсом USB; RS 232; RS 485; CAN-Bus; Profibus DP, Ethernet.

• 2. Близкофокусной оптической системой с диаметром пятна измерения:

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CT

1МН1

2МН1

- 1,5 мм на расстоянии 110 мм для исполнений 1MH1, 2MH1.

3. Время отклика ЖК-дисплея при отрицательных температурах не нормировано.

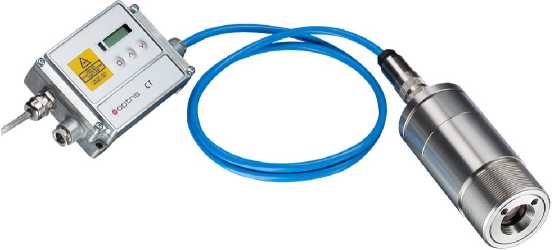

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CT

3ML

3MH

3MH1

3MH2

3MH3

Диапазон измерений температуры, °C

от +50 до +400

от +100 до +600

от +150 до +1000

от +200 до +1500

от +250 до +1800

Пределы допускаемой основной абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C)

±(0,003^Тизм+2°С), где Т_изм - измеряемая температура

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±(0,00КТизм+1°С), где Т_изм - измеряемая температура

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), °С/1 °С

±0,05 (в диапазоне от -40 до +100 °С включ.)

Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), % (от измеряемой температуры)/1 °С

±0,05 (в диапазоне св. +100 °С)

Спектральный интервал, мкм

2,3

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Показатель визирования

1:22; 1:9

1:33; 1:11

1:75; 1:40

Время установления показаний (90 %), мс

1

Тип выходного сигнала: аналоговый

• - в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р 8.5852001, мВ

• - по напряжению, В

• - по току, мА цифровой

тип K или J

от 0 до 5; от 0 до 10 от 4 до 20; от 0 до 20

USB, RS 232, RS 485, CAN-Bus,

Profibus DP, Ethernet

Пределы допускаемой основной погрешности аналогового выхода термоэлектрических преобразователей

±2,5 °C или ±0,001-Тиз_м (берут большее значение), где Т_изм

- измеряемая температура

Напряжение питания (постоянный ток),

В

от 8 до 36

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация

CT

3ML

3MH

3MH1

3MH2

3MH3

Номинальная потребляемая мощность, не более, ВА

3,6

Габаритные размеры, мм:

- датчика

014x28

- блока электроники

89x30x70

- соединительного кабеля

02,8x3000

Масса, г:

- датчика

40

- блока электроники

420

Рабочие условия эксплуатации:

- температура окружающей среды, °C

от -20 до +85 (датчики)

- относительная влажность, %, не

от 0 до +85 (блок электроники)

более

95

Средний срок службы, лет

5

Примечание:

По требованию заказчика могут поставляться исполнения модификации CT оснащенные:

• 1. Интерфейсом USB; RS 232; RS 485; CAN-Bus; Profibus DP, Ethernet.

• 2. Близкофокусной оптической системой с диаметром пятна измерения: - 1,5 мм на расстоянии 110 мм для исполнений 3MH1, 3MH2, 3MH3

• - 3,4 мм на расстоянии 110 мм для исполнения 3MH

• - 1 мм на расстоянии 30 мм для исполнения 3MH

• - 5 мм на расстоянии 110 мм для исполнения 3ML

• - 1,5 мм на расстоянии 30 мм для исполнения 3ML

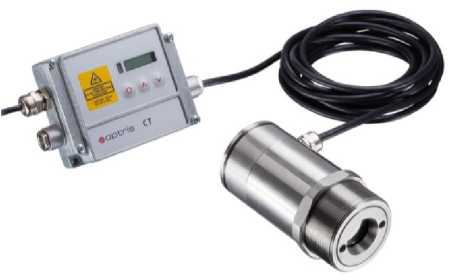

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CT

G5L

G5H

P7

Диапазон измерений температуры, °C

от +100 до + 1200

от +250 до +1650

от 0 до +500

Пределы допускаемой основной абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C), °C:

±2,0

(в диапазоне от +100 до +200 °C включ.)

-

±3,0

(в диапазоне от 0 до +25 °C включ.) ±1,5

(в диапазоне св. +25 до +150 °C включ.)

Пределы допускаемой основной относительной погрешности (при температуре окружающей среды от +18 до +28 °C), %

±1,0

(в диапазоне св. +200 до +1200 °C)

±1,0

±1,0

(св. +150 до

+500 °C)

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±0,5 °C или ±0,005 •Т_изм (берут большее значение), где Т_изм - измеряемая температура

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CT

G5L

G5H

P7

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), °С/1 °С

±0,05 (в диапазоне от -40 до +100 °С включ.)

Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), % (от измеряемой температуры)/1 °С

±0,05 (в диапазоне св. +100 °С)

Спектральный интервал, мкм

5,2

7,9

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Показатель визирования

1:10

1:20

1:10

Время установления показаний (95 %), мс

120

80

150

Тип выходного сигнала: аналоговый

• - в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р 8.585-2001, мВ

• - по напряжению, В

• - по току, мА

цифровой

тип K или J

от 0 до 5; от 0 до 10 от 4 до 20; от 0 до 20

USB, RS 232, RS 485, CAN-Bus, Profibus DP, Ethernet

Пределы допускаемой основной погрешности аналогового выхода термоэлектрических преобразователей

±2,5 °C или ±0,001-Т_изм (берут большее значение), где Т_изм - измеряемая температура

Напряжение питания (постоянный ток), В

от 8 до 36

Номинальная потребляемая мощность, не более, ВА

3,6

Габаритные размеры, мм:

• - датчика

• - блока электроники

• - соединительного кабеля

014/29,5x28/55

89x30x70 02,8х(3ООО; 8000; 15000)

Масса, г:

• - датчика

• - блока электроники

40/200

420

Рабочие условия эксплуатации:

- температура окружающей среды, °C

от -20 до +85 (датчики) от 0 до +85 (блок электроники)

- относительная влажность, %, не более

95

Средний срок службы, лет

5

Примечание:

По требованию заказчика могут поставляться исполнения модификации CT оснащенные:

• 1. Интерфейсом USB; RS 232; RS 485; CAN-Bus; Profibus DP, Ethernet.

• 2. Кабелем подключения датчика другой длины (3000, 8000 или 15000 мм).

• 3. Датчиком с массивным корпусом из алюминия, латуни, бронзы.

• 4. Близкофокусной оптической системой с диаметром пятна измерения:

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CT

G5L

G5H

P7

- 1,2 мм на расстоянии 10 мм для исполнения P7

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CThot

Модификация CTfast

Диапазон измерений температуры, °C

от -40 до +975

от -40 до +975

Пределы допускаемой основной абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C)

±3,0 (в диапазоне от -40 до +20 °C включ.) ±1,5 (в диапазоне св. +20 до +150 °C включ.)

±3,0 °C (в диапазоне от -40 до +20 °C включ.) ±2,0 °C (в диапазоне св. +20 до +200 °C включ.)

Пределы допускаемой основной относительной погрешности (при температуре окружающей среды от +18 до +28 °C), %

±1,0

(в диапазоне св. +150 до +975 °C)

±^1,0

(в диапазоне св. +200 до +975 °C)

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±0,5 °C или ±0,005 0Т_изм (берут большее значение), где Тизм -измеряемая температура

±0,75 °C или ±0,00750Тизм (берут большее значение), где Тизм - измеряемая температура

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), °С/1 °С

±0,05 (в диапазоне от -40 до +100 °С включ.)

Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), % (от измеряемой температуры)/1 °С

±0,05 (в диапазоне св. +100 °С)

Спектральный интервал, мкм

от 8 до 14

Коэффициент излучения (изменяемый)

от 0,1 до 1,1

Показатель визирования

1:2; 1:10

1:15; 1:25

Время установления показаний (90 %), мс

100

9; 6

Тип выходного сигнала: аналоговый

• - в соответствии с НСХ термоэлектрических преобразователей по

ГОСТ Р 8.585-2001, мВ

• - по напряжению, В

• - по току, мА цифровой

тип K или J

от 0 до 5; от 0 до 10 от 4 до 20; от 0 до 20

USB, RS 232, RS 485, CAN-Bus, Profibus DP, Ethernet

Пределы допускаемой основной погрешности аналогового выхода термоэлектрических преобразователей

±2,5 °C или ±0,001-Тиз_м (берут большее значение), где Тизм - измеряемая температура

Наименование

характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CThot

Модификация CTfast

Напряжение питания (постоянный ток), В

от 8 до 36

Номинальная потребляемая мощность, не более, ВА

3,6

Габаритные размеры, мм:

• - датчика

• - блока электроники

• - соединительного кабеля

029,5x55

89x30x70

02,8x(3000; 8000; 15000)

014x28

89x30x70

02,8x(1000; 3000; 8000;

15000)

Масса, г:

• - датчика

• - блока электроники

200

420

40

420

Рабочие условия эксплуатации:

- температура окружающей среды, °C

- относительная влажность, %, не более

от -20 до +250 (датчики) от 0 до +85 (блок электроники)

95

от -20 до +120 (датчики) от 0 до +85 (блок электроники) 95

Средний срок службы, лет

5

Примечание:

По требованию заказчика могут поставляться исполнения модификаций CThot и CTfast оснащенные:

• 1. Интерфейсом USB; RS 232; RS 485; CAN-Bus; Profibus DP, Ethernet.

• 2. Близкофокусной оптической системой с диаметром пятна измерения:

• - 0,8 мм на расстоянии 10 мм для модификации CTfast (1:15)

• - 0,5 мм на расстоянии 8 мм для модификации CTfast (1:25)

• - 3 мм на расстоянии 30 мм для модификации CThot

• 3. Кабелем подключения датчика другой длины (3000, 8000 или 15000 мм).

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CTLaser

LT

LT F

Диапазон измерений температуры, °C

от -40 до +975

Пределы допускаемой основной абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C)

±2,5 °C (в диапазоне от -40 до 0 °C включ.) ±1,0 (в диапазоне св. 0 до +100 °C включ.)

±4,0 °C (в диапазоне от -40 до 0 °C включ.) ±1,5 (в диапазоне св. 0 до +150 °C включ.)

Пределы допускаемой основной относительной погрешности (при температуре окружающей среды от +18 до +28 °C), %

±1,0 (в диапазоне св. +100 до +975 °C)

±1,5 (в диапазоне св. +100 до +975 °C)

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±0,5 °C или ±0,005^Т_изм (берут большее значение), где Тизм -измеряемая температура

±1,0 °C или ±0,01-Т_изм (берут большее значение), где Тизм -измеряемая температура

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CTLaser

LT

LT F

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), °С/1 °С

±0,05 (в диапазоне от -40 до +100 °С включ.)

Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), % (от измеряемой температуры)/1 °С

±0,05 (в диапазоне св. +100 °С)

Спектральный интервал, мкм

от 8 до 14

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Показатель визирования

1:75; 1:3,5; 1:7; 1:9; 1:18

1:50

Время установления показаний (90 %), мс

120

9

Тип выходного сигнала: аналоговый

• - в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р 8.585-2001, мВ

• - по напряжению, В

• - по току, мА

цифровой

тип K или J

от 0 до 5; от 0 до 10 от 4 до 20; от 0 до 20 USB, RS 232, RS 485, CAN-Bus,

Profibus DP, Ethernet

Напряжение питания (постоянный ток), В

от 8 до 36

Номинальная потребляемая мощность, не более, ВА

5,76

Габаритные размеры, мм:

• - датчика

• - блока электроники

• - соединительного кабеля

050x100

89x30x70

05,0x(3000; 8000; 15000)

Масса, г:

• - датчика

• - блока электроники

600

420

Рабочие условия эксплуатации:

- температура окружающей среды, °C

- относительная влажность, %, не более

от -20 до +85 (датчики) от 0 до +85 (блок электроники) 95

Средний срок службы, лет

5

Примечание:

• 1. При включенном лазерном целеуказателе верхний предел окружающей температуры составляет 50 °C.

По требованию заказчика могут поставляться исполнения модификации CT оснащенные:

• 2. Интерфейсом USB; RS 232; RS 485; CAN-Bus; Profibus DP, Ethernet.

• 3. Близкофокусной оптической системой с диаметром пятна измерения:

• - 0,9 мм на расстоянии 70 мм для исполнения LT

• - 1,9 мм на расстоянии 150 мм для исполнения LT

• - 2,75 мм на расстоянии 200 мм для исполнения LT

• - 5,9 мм на расстоянии 450 мм для исполнения LT

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CTLaser

LT

LT F

• - 1,2 мм на расстоянии 70 мм для исполнения LT F

• - 2,9 мм на расстоянии 150 мм для исполнения LT F

• - 4,1 мм на расстоянии 200 мм для исполнения LT F

• - 8,9 мм на расстоянии 450 мм для исполнения LT F

• 4. Кабелем подключения датчика другой длины (8000 или 15000 мм).

• 5. Кабелем подключения датчика с термостойкой изоляцией (максимальная температуры окружающей среды 105 °C).

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CTLaser

1ML

1MH

2ML

2MH

Диапазон измерений температуры, °C

от +485 до +1050

от +650 до + 1800

от +250 до +800

от +385 до +1600

Пределы допускаемой основной абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C)

±(0,003^Тизм+2 °C), где Т_изм - измеряемая температура

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±(0,00ГТизм+1 °C), где Т_изм - измеряемая температура

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), °С/1 °С

±0,05 (в диапазоне от -40 до +100 °С включ.)

Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), % (от измеряемой температуры)/1 °С

±0,05 (в диапазоне св. +100 °С)

Спектральный интервал, мкм

1,0

1,6

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Показатель визирования

1:150

1:300

1:150

1:300

Время установления показаний (90 %), мс

Тип выходного сигнала: аналоговый

• - в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р 8.585-2001, мВ

• - по напряжению, В

• - по току, мА

цифровой

тип K или J

от 0 до 5; от 0 до 10 от 4 до 20; от 0 до 20

USB, RS 232, RS 485, CAN-Bus, Profibus DP, Ethernet

Напряжение питания (постоянный ток), В

от 8 до 36

Номинальная потребляемая мощность, не более, ВА

5,76

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CTLaser

1ML

1MH

2ML

2MH

Габаритные размеры, мм:

• - датчика

• - блока электроники

• - соединительного кабеля

050x100

89x30x70

05,0x(3000; 8000; 15000)

Масса, г:

• - датчика

• - блока электроники

600

420

Рабочие условия эксплуатации для датчиков и блока электроники:

• - температура окружающей среды, °C

• - относительная влажность, %, не более

от -20⁵ до +85

95

Средний срок службы, лет

5

Примечание:

• 1. При включенном лазерном целеуказателе верхний предел окружающей температуры составляет 50 °C.

По требованию заказчика могут поставляться исполнения модификации CTLaser оснащенные:

• 2. Интерфейсом USB; RS 232; RS 485; CAN-Bus; Profibus DP, Ethernet.

• 3. Близкофокусной оптической системой с диаметром пятна измерения:

• - 0,5 мм на расстоянии 150 мм для исполнений 1MH, 2MH

• - 1,0 мм на расстоянии 150 мм для исполнений 1ML, 2ML

• - 0,7 мм на расстоянии 200 мм для исполнений 1MH, 2MH

• - 1,3 мм на расстоянии 200 мм для исполнений 1ML, 2ML

• - 1,5 мм на расстоянии 450 мм для исполнений 1MH, 2MH

• - 3,0 мм на расстоянии 450 мм для исполнений 1ML, 2ML

Длиннофокусной оптической системой с диаметром пятна измерения:

• - 12,0 мм на расстоянии 3600 мм для исполнений 1MH, 2MH

• - 24,0 мм на расстоянии 3600 мм для исполнений 1ML, 2ML

• 4. Кабелем подключения датчика другой длины (8000 или 15000 мм).

• 5. Время отклика ЖК-дисплея при отрицательных температурах не нормировано.

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CTLaser

1MH1

2MH1

Диапазон измерений температуры, °C

от +800 до +2200

от +490 до +2000

Пределы допускаемой основной абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C)

±(0,003^Тизм+2 °C), где Т_изм - измеряемая температура

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±(0,00ЬТизм+1 °C), где Т_изм - измеряемая температура

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), °С/1 °С

±0,05 (в диапазоне от -40 до +100 °С включ.)

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CTLaser

1MH1

2MH1

Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), % (от измеряемой температуры)/1 °С

±0,05 (в диапазоне св. +100 °С)

Спектральный интервал, мкм

1,0

1,6

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Показатель визирования

1:300

Время установления показаний (90 %), мс

1

Тип выходного сигнала: аналоговый

• - в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р 8.585-2001, мВ

• - по напряжению, В

• - по току, мА цифровой

тип K или J

от 0 до 5; от 0 до 10 от 4 до 20; от 0 до 20

USB, RS 232, RS 485, CAN-Bus, Profibus DP, Ethernet

Напряжение питания (постоянный ток), В

от 8 до 36

Номинальная потребляемая мощность, не более, ВА

5,76

Габаритные размеры, мм:

• - датчика

• - блока электроники

• - соединительного кабеля

050x100

89x30x70

05x(3000; 8000; 15000)

Масса, г:

• - датчика

• - блока электроники

600

420

Рабочие условия эксплуатации для датчиков и блока электроники:

• - температура окружающей среды, °C

• - относительная влажность, %, не более

от -20⁵ до +85

95

Средний срок службы, лет

5

Примечание:

• 1. При включенном лазерном целеуказателе верхний предел окружающей температуры составляет 50 °C.

По требованию заказчика могут поставляться исполнения модификации CTLaser оснащенные:

• 2. Интерфейсом USB; RS 232; RS 485; CAN-Bus; Profibus DP, Ethernet.

• 3. Близкофокусной оптической системой с диаметром пятна измерения:

• - 0,5 мм на расстоянии 150 мм для исполнений 1MH1, 2MH1

• - 0,7 мм на расстоянии 200 мм для исполнений 1MH1, 2MH1

• - 1,5 мм на расстоянии 450 мм для исполнений 1MH1, 2MH1 Длиннофокусной оптической системой с диаметром пятна измерения:

• - 12,0 мм на расстоянии 3600 мм для исполнений 1MH1, 2MH1

• 4. Кабелем подключения датчика другой длины (8000 или 15000 мм).

• 5. Время отклика ЖК-дисплея при отрицательных температурах не нормировано.

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CTLaser

3ML

3MH

3MH1

3MH2

3MH3

Диапазон измерений температуры, °C

от +50 до +400

от +100 до +600

от +150 до +1000

от +200 до +1500

от +250 до +1800

Пределы допускаемой основной абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C)

±(0,003^Тизм+2 °C), где Т_изм - измеряемая температура

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±(0,00ЬТизм+1 °C), где Т_изм - измеряемая температура

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), °С/1 °С

±0,05 (в диапазоне от +50 до +100 °С включ.)

-

-

-

-

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), % (от измеряемой температуры)/1 °С

±0,05 (в диапазоне св. +100 °C)

Спектральный интервал, мкм

2,3

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Показатель визирования

1:60; 1:3; 1:6; 1:8;

1:17

1:100; 1:3; 1:7; 1:9; 1:19

1:300

Время установления показаний (90 %), мс

1

Тип выходного сигнала: аналоговый

• - в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р 8.5852001, мВ

• - по напряжению, В

• - по току, мА цифровой

тип K или J

от 0 до 5; от 0 до 10 от 4 до 20; от 0 до 20 USB, RS 232, RS 485, CAN-Bus,

Profibus DP, Ethernet

Напряжение питания (постоянный ток),

В

от 8 до 36

Номинальная потребляемая мощность, не более, ВА

5,76

Габаритные размеры, мм:

• - датчика

• - блока электроники

• - соединительного кабеля

050x100

89x30x70

05x(3000; 8000; 15000)

Масса, г:

• - датчика

• - блока электроники

600

420

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CTLaser

3ML     3MH    3MH1    3MH2    3MH3

Рабочие условия эксплуатации для датчиков и блока электроники:

• - температура окружающей среды, °C

• - относительная влажность, %, не более

от -20 до +85 (датчики) от 0 до +85 (блок электроники)

95

Средний срок службы, лет

5

Примечание:

• 1. При включенном лазерном целеуказателе верхний предел окружающей температуры составляет 50 °C. Для обеспечения указанных метрологических характеристик температура датчика должна быть на 25 °C ниже измеряемой.

По требованию заказчика могут поставляться исполнения модификации CTLaser оснащенные:

• 2. Интерфейсом USB; RS 232; RS 485; CAN-Bus; Profibus DP, Ethernet.

• 3. Близкофокусной оптической системой с диаметром пятна измерения:

• - 0,7 мм на расстоянии 70 мм для исполнения 3MH

• - 1,2 мм на расстоянии 70 мм для исполнения 3ML

• - 1,5 мм на расстоянии 150 мм для исполнения 3MH

• - 2,5 мм на расстоянии 150 мм для исполнения 3ML

• - 2,0 мм на расстоянии 200 мм для исполнения 3MH

• - 3,4 мм на расстоянии 200 мм для исполнения 3ML

• - 4,5 мм на расстоянии 450 мм для исполнения 3MH

• - 7,5 мм на расстоянии 450 мм для исполнения 3ML

• - 0,5 мм на расстоянии 150 мм для исполнения 3MH1

• - 0,7 мм на расстоянии 200 мм для исполнения 3MH1

• - 1,5 мм на расстоянии 450 мм для исполнения 3MH1

Длиннофокусной оптической системой с диаметром пятна измерения:

• - 12,0 мм на расстоянии 3600 мм для исполнения 3MH1

• 4. Кабелем подключения датчика другой длины (8000 или 15000 мм).

Наименование характеристики

Значение характеристики (в зависимости от исполнения пирометра)

Модификация CTLaser

G5L

G5H

Диапазон измерений температуры, °C

от +100 до +1200

от +250 до +1650

Пределы допускаемой основной абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C), °C

±1,5

(в диапазоне от +100 до +150 °C включ.)

-

Пределы допускаемой основной относительной погрешности (при температуре окружающей среды от +18 до +28 °C), %

±1,0

(в диапазоне св. +150 до +1200 °C)

±1,0

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±0,5 °C или ±0,005^Т_изм (берут большее значение), где Т_изм - измеряемая температура

Пределы допускаемой дополнительной погрешн ости, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), % (от измеряемой температуры)/1 °С

±0,05 (в диапазоне св. +100 °C)

Наименование

характеристики

Значение характеристики (в зависимости от исполнения пирометра)

Модификация CTLaser

G5L

G5H

Спектральный интервал, мкм

5

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Показатель визирования

145

1:70

Время установления показаний (90 %), мс

10

10

Тип выходного сигнала: аналоговый

- в соответствии с НСХ термоэлектрических

тип K или J

преобразователей по ГОСТ Р 8.585-2001, мВ - по напряжению, В

от 0 до 5; от 0 до 10

- по току, мА

от 4 до 20; от 0 до 20

цифровой

USB, RS 232, RS 485, CAN-Bus,

Profibus DP, Ethernet

Напряжение питания (постоянный ток), В

от 8 до 36

Номинальная потребляемая мощность, не более, В А

5,76

Габаритные размеры, мм:

- датчика

050x100

- блока электроники

89x30x70

- соединительного кабеля

05x(3000; 8000; 15000)

Масса, г:

- датчика

600

- блока электроники

420

Рабочие условия эксплуатации для датчиков и блока электроники:

- температура окружающей среды, °C

от -20 до +85 (датчики)

от 0 до +85 (блок электроники)

- относительная влажность, %, не более

95

Средний срок службы, лет

5

Примечание:

1. При включенном лазерном целеуказателе верхний предел окружающей температуры составляет 50 °C.

По требованию заказчика могут поставляться исполнения модификации CTLaser оснащенные:

2. Интерфейсом USB; RS 232; RS 485; CAN-Bus; Profibus DP, Ethernet.

3. Близкофокусной оптической системой с диаметром пятна измерения:

• - 1,0 мм на расстоянии 70 мм для исполнения G5H

• - 1,6 мм на расстоянии 70 мм для исполнения G5L

• - 2,2 мм на расстоянии 150 мм для исполнения G5H

• - 3,4 мм на расстоянии 150 мм для исполнения G5L

• - 2,9 мм на расстоянии 200 мм для исполнения G5H

• - 4,5 мм на расстоянии 200 мм для исполнения G5L

• - 6,5 мм на расстоянии 450 мм для исполнения G5H

• - 10,0 мм на расстоянии 450 мм для исполнения G5L

4. Кабелем подключения датчика другой длины (8000 или 15000 мм).

Наименование характеристики

Значение характеристики (в зависимости от исполнения пирометра)

Модификация CTLaser

G5HF

G5H1F

Диапазон измерений температуры, °C

от +200 до +1450

от +400 до +1650

Пределы допускаемой основной относительной погрешности (при температуре окружающей среды от +18 до +28 °C), %

±1,0

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±0,5 °C или ±0,005^Т_изм (берут большее значение), где Т_изм - измеряемая температура

Пределы допускаемой дополнительной погрешн ости, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), % (от измеряемой температуры)/1 °С

±0,05 (в диапазоне св. +200 °C)

Спектральный интервал, мкм

5

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Показатель визирования

1:45, 1:70

1:70

Время установления показаний (90 %), мс

10

10

Тип выходного сигнала: аналоговый

• - в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р 8.585-2001, мВ

• - по напряжению, В

• - по току, мА цифровой

тип K или J

от 0 до 5; от 0 до 10 от 4 до 20; от 0 до 20

USB, RS 232, RS 485, CAN-Bus, Profibus DP, Ethernet

Напряжение питания (постоянный ток), В

от 8 до 36

Номинальная потребляемая мощность, не более, В А

5,76

Габаритные размеры, мм:

• - датчика

• - блока электроники

• - соединительного кабеля

050x100

89x30x70

05x(3000; 8000; 15000)

Масса, г:

• - датчика

• - блока электроники

600

420

Рабочие условия эксплуатации для датчиков и блока электроники:

• - температура окружающей среды, °C

• - относительная влажность, %, не более

от -20 до +85 (датчики) от 0 до +85 (блок электроники) 95

Средний срок службы, лет

5

Примечание:

• 1. При включенном лазерном целеуказателе верхний предел окружающей температуры составляет 50 °C.

По требованию заказчика могут поставляться исполнения модификации CTLaser оснащенные:

• 2. Интерфейсом USB; RS 232; RS 485; CAN-Bus; Profibus DP, Ethernet.

• 3. Близкофокусной оптической системой с диаметром пятна измерения:

• - 1,0 мм на расстоянии 70 мм для исполнения G5H1F

• - 1,6 мм на расстоянии 70 мм для исполнения G5HF

• - 2,2 мм на расстоянии 150 мм для исполнения G5H1F

Наименование характеристики

Значение характеристики (в зависимости от исполнения пирометра)

Модификация CTLaser

G5HF           G5H1F

• - 3,4 мм на расстоянии 150 мм для исполнения G5HF

• - 2,9 мм на расстоянии 200 мм для исполнения G5H1F

• - 4,5 мм на расстоянии 200 мм для исполнения G5HF

• - 6,5 мм на расстоянии 450 мм для исполнения G5H1F

• - 10,0 мм на расстоянии 450 мм для исполнения G5HF

4. Кабелем подключения датчика другой длины (8000 или 15000 мм).

Наименование характеристики

Значение характеристики (в зависимости от исполнения пирометра)

Модификация CTLaser

MT

F2

F6

Диапазон измерений температуры, °C

от +200 до +1450

Пределы допускаемой основной относительной

±2,0 (в диапазоне от +200

до +300 °C

погрешности (при температуре окружающей среды от +18

включ.)

до +28 °C), %

±1,0 (в диапазоне св. +300 °C)

Повторяемость результатов измерений (при температуре

±0,5 °C или ±0,005^Т_изм (берут большее

окружающей среды от +18 до +28 °C)

значение), где Т_изм - измеряемая

температура

Пределы допускаемой дополнительной погрешн ости,

вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), % (от измеряемой

±0,05 (в диапазоне св. +200 °C)

температуры)/1 °С

Спектральный интервал, мкм

3,9

4,24

4,64

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Показатель визирования

1:45

Время установления показаний (90 %), мс

10

Тип выходного сигнала:

аналоговый

- в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р 8.585-2001, мВ

тип K или J

- по напряжению, В

от 0 до 5; от 0 до 10

- по току, мА

от 4 до 20; от 0 до 20

цифровой

USB, RS 232, RS 485, CAN-Bus,

Profibus DP, Ethernet

Напряжение питания (постоянный ток), В

от 8 до 36

Номинальная потребляемая мощность, не более, В А

5,76

Габаритные размеры, мм:

- датчика

050x100

- блока электроники

89x30x70

- соединительного кабеля

05x(3000; 8000; 15000)

Масса, г:

- датчика

600

- блока электроники

420

Наименование

характеристики

Значение характеристики (в зависимости от исполнения пирометра)

Модификация CTLaser

MT        F2        F6

Рабочие условия эксплуатации для датчиков и блока электроники:

• - температура окружающей среды, °C

• - относительная влажность, %, не более

от -20 до +85 (датчики) от 0 до +85 (блок электроники)

95

Средний срок службы, лет

5

Примечание:

• 1. При включенном лазерном целеуказателе верхний предел окружающей температуры составляет 50 °C.

По требованию заказчика могут поставляться исполнения модификации CTLaser оснащенные:

• 2. Интерфейсом USB; RS 232; RS 485; CAN-Bus; Profibus DP, Ethernet.

• 3. Близкофокусной оптической системой с диаметром пятна измерения:

• - 1,6 мм на расстоянии 70 мм для исполнений MT, F2, F6

• - 3,4 мм на расстоянии 150 мм для исполнения MT, F2, F6

• - 4,5 мм на расстоянии 200 мм для исполнения MT, F2, F6

• - 10,0 мм на расстоянии 450 мм для исполнения MT, F2, F6

• 4. Кабелем подключения датчика другой длины (8000 или 15000 мм).

Наименование характеристики

Значение характеристики (в зависимости от исполнения пирометра)

Модификация CTLaser

MTH

F2H

F6H

Диапазон измерений температуры, °C

от +400 до +1650

Пределы допускаемой основной относительной погрешности (при температуре окружающей среды от +18 до +28 °C), %

±1,0

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±0,5 °C или ±0,005^Т_изм (берут большее значение), где Т_изм - измеряемая температура

Пределы допускаемой дополнительной погрешн ости, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), % (от измеряемой температуры)/1 °С

±0,05 (в диапазоне св. +400 °C)

Спектральный интервал, мкм

3,9

4,24

4,64

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Показатель визирования

1:45

Время установления показаний (90 %), мс

10

Тип выходного сигнала: аналоговый

• - в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р 8.585-2001, мВ

• - по напряжению, В

• - по току, мА цифровой

тип K или J

от 0 до 5; от 0 до 10 от 4 до 20; от 0 до 20

USB, RS 232, RS 485, CAN-Bus,

Profibus DP, Ethernet

Напряжение питания (постоянный ток), В

от 8 до 36

Наименование

характеристики

Значение характеристики (в зависимости от исполнения пирометра)

Модификация CTLaser

MTH

F2H

F6H

Номинальная потребляемая мощность, не более, В А

5,76

Габаритные размеры, мм:

• - датчика

• - блока электроники

• - соединительного кабеля

050x100

89x30x70

05x(3000; 8000; 15000)

Масса, г:

• - датчика

• - блока электроники

600

420

Рабочие условия эксплуатации для датчиков и блока электроники:

• - температура окружающей среды, °C

• - относительная влажность, %, не более

от -20 до +85 (датчики) от 0 до +85 (блок электроники) 95

Средний срок службы, лет

5

Примечание:

• 1. При включенном лазерном целеуказателе верхний предел окружающей температуры составляет 50 °C.

По требованию заказчика могут поставляться исполнения модификации CTLaser оснащенные:

• 2. Интерфейсом USB; RS 232; RS 485; CAN-Bus; Profibus DP, Ethernet.

• 3. Близкофокусной оптической системой с диаметром пятна измерения:

• - 1,6 мм на расстоянии 70 мм для исполнений MTH, F2H, F6H

• - 3,4 мм на расстоянии 150 мм для исполнения MTH, F2H, F6H

• - 4,5 мм на расстоянии 200 мм для исполнения MTH, F2H, F6H

• - 10,0 мм на расстоянии 450 мм для исполнения MTH, F2H, F6H

• 4. Кабелем подключения датчика другой длины (8000 или 15000 мм).

Наименование характеристики

Значение характеристики (в зависимости от исполнения пирометра)

Модификация CTLaser

05M

Диапазон измерений температуры, °C

от +1000 до +2000

Пределы допускаемой основной абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C)

±(0,003^Тизм+2 °C), где Тизм -измеряемая температура

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±(0,001 •Тизм +1 °C), где Тизм -измеряемая температура

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), % (от измеряемой температуры)/1 °С

±0,05

Спектральный интервал, мкм

0,525

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Показатель визирования

1:150

Время установления показаний (95 %), мс

1

Наименование

Значение характеристики (в зависимости от исполнения пирометра)

характери сти ки

Модификация CTLaser

05M

Тип выходного сигнала: аналоговый

• - в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р 8.585-2001, мВ

• - по напряжению, В

• - по току, мА цифровой

тип K или J

от 0 до 5; от 0 до 10 от 4 до 20; от 0 до 20

USB, RS 232, RS 485, CAN-Bus,

Profibus DP, Ethernet

Напряжение питания (постоянный ток), В

от 8 до 36

Номинальная потребляемая мощность, не более, В А

5,75

Габаритные размеры, мм:

• - датчика

• - блока электроники

• - соединительного кабеля

050x100

89x30x70

05x(3000; 8000; 15000)

Масса, г:

• - датчика

• - блока электроники

600

420

Рабочие условия эксплуатации для датчиков и блока электроники:

• - температура окружающей среды, °C

• - относительная влажность, %, не более

от -20 до +85 (датчики) от 0 до +85 (блок электроники)

95

Средний срок службы, лет

5

Примечание:

• 1. При включенном лазерном целеуказателе верхний предел окружающей температуры составляет 50 °C.

По требованию заказчика могут поставляться исполнения модификации CTLaser оснащенные:

• 2. Интерфейсом USB; RS 232; RS 485; CAN-Bus; Profibus DP, Ethernet.

• 3. Близкофокусной оптической системой с диаметром пятна измерения:

• - 7,3 мм на расстоянии 1100 мм

• - 24 мм на расстоянии 3600 мм

• 4. Кабелем подключения датчика другой длины (8000 или 15000 мм).

Наименование характеристики

Значение характеристики (в зависимости от исполнения пирометра)

Модификация CTLaser

Р7

Диапазон измерений температуры, °C

от 0 до +710

Пределы допускаемой основной абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C), °C

±1,5 (в диапазоне от 0 до +150 °C включ.)

Пределы допускаемой основной относительной погрешности (при температуре окружающей среды от +18 до +28 °C), °C

±1,0 (в диапазоне св. +150 °C)

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±0,5 °C или ±0,005^Т_изм (берут большее значение), где Т_изм - измеряемая температура

Наименование

Значение характеристики (в зависимости от исполнения пирометра)

характери сти ки

Модификация CTLaser

Р7

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), % (от измеряемой температуры)/1 °С

±0,05

Спектральный интервал, мкм

7,9

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Показатель визирования

1:45

Время установления показаний (95 %), мс

150

Тип выходного сигнала: аналоговый

• - в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р 8.585-2001, мВ

• - по напряжению, В

• - по току, мА

цифровой

тип K или J

от 0 до 5; от 0 до 10 от 4 до 20; от 0 до 20

USB, RS 232, RS 485, CAN-Bus,

Profibus DP, Ethernet

Напряжение питания (постоянный ток), В

от 8 до 36

Номинальная потребляемая мощность, не более, В А

5,75

Габаритные размеры, мм:

• - датчика

• - блока электроники

• - соединительного кабеля

050x100

89x30x70

07x(3000; 8000; 15000)

Масса, г:

• - датчика

• - блока электроники

600

420

Рабочие условия эксплуатации для датчиков и блока электроники:

• - температура окружающей среды, °C

• - относительная влажность, %, не более

от -20 до +85 (датчики) от 0 до +85 (блок электроники) 95

Средний срок службы, лет

5

Примечание:

• 1. При включенном лазерном целеуказателе верхний предел окружающей температуры составляет 50 °C.

По требованию заказчика могут поставляться исполнения моди фикации CTLaser оснащенные:

• 2. Интерфейсом USB; RS 232; RS 485; CAN-Bus; Profibus DP, Ethernet.

• 3. Близкофокусной оптической системой с диаметром пятна измерения:

• - 1,6 мм на расстоянии 70 мм

• - 3,4 мм на расстоянии 150 мм

• - 4,5 мм на расстоянии 200 мм

• - 10 мм на расстоянии 450 мм

• 4. Кабелем подключения датчика другой длины (8000 или 15000 мм).

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CTLaser

CTvideo 1ML

CTvideo 1MH

CTvideo 1MH1

Диапазон измерений температуры, °C

от +485 до +1050

от +650 до +1800

от +800 до +2200

Пределы допускаемой основной абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C)

±(0,003^Тизм+2 °C), где Т_изм - измеряемая температура

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±(0,00ЬТизм+1 °C), где Т_изм - измеряемая температура

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), % (от измеряемой температуры)/1 °С

±0,05

Спектральный интервал, мкм

1,0

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Показатель визирования

1:150

1:300

Время установления показаний (90 %), мс

1

Тип выходного сигнала: аналоговый

• - в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р 8.585-2001, мВ

• - по напряжению, В

• - по току, мА цифровой

тип K или J

от 0 до 5; от 0 до 10

от 4 до 20; от 0 до 20 USB, RS 232, RS 485, CAN-Bus,

Profibus DP, Ethernet

Напряжение питания (постоянный ток), В

от 8 до 36

Номинальная потребляемая мощность, не более, В-А

3,6

Габаритные размеры, мм:

• - датчика

• - блока электроники

• - соединительного кабеля

• - соединительного кабеля для высоких температур

050x106

89x30x70

05x3000

02,8x3000

Масса, г:

• - датчика

• - блока электроники

600

420

Рабочие условия эксплуатации для датчиков и блока электроники:

• - температура окружающей среды, °C

• - относительная влажность, %, не более

от -20 до +70 (датчики) от -20⁴ до +85 (блок электроники) 95

Средний срок службы, лет

5

Примечание:

Для обеспечения указанных метрологических характеристик температура датчика должна быть на 25 °C ниже измеряемой.

По требованию заказчика могут поставляться исполнения модификации CTLaser оснащенные:

Наименование

Значение характеристики

(в зависимости от исполнения пирометра)

характеристики

Модификация CTLaser

CTvideo 1ML

CTvideo 1MH

CTvideo 1MH1

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

М

одификация CTLaser

CTvideo 2ML

CTvideo 2MH

CTvideo 2MH1

Диапазон измерений температуры, °C

от +250 до +800

от +385 до +1600

от +490 до +2000

Пределы допускаемой основной абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C)

±(0,003^Тизм+2 °C), где Т_изм - измеряемая температура

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±(0,00КТизм+1 °C), где Т_изм - измеряемая температура

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), % (от измеряемой температуры)/1 °С

±0,05

Спектральный интервал, мкм

1,0

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Показатель визирования

1:150

1:300

Время установления показаний (90 %), мс

1

Тип выходного сигнала: аналоговый

• - в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р 8.585-2001, мВ

• - по напряжению, В

• - по току, мА цифровой

тип K или J

от 0 до 5; от 0 до 10

от 4 до 20; от 0 до 20 USB, RS 232, RS 485, CAN-Bus,

Profibus DP, Ethernet

Напряжение питания (постоянный ток), В

от 8 до 36

Номинальная потребляемая мощность, не более, В-А

3,6

Габаритные размеры, мм:

• - датчика

• - блока электроники

• - соединительного кабеля

• - соединительного кабеля для высоких температур

050x106

89x30x70

05x3000

02,8x3000

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CTLaser

CTvideo 2ML

CTvideo 2MH

CTvideo 2MH1

Масса, г:

• - датчика

• - блока электроники

600

420

Рабочие условия эксплуатации для датчиков и блока электроники:

• - температура окружающей среды, °C

• - относительная влажность, %, не более

от -20 до +70 (датчики) от -20⁴ до +85 (блок электроники)

95

Средний срок службы, лет

5

Примечание:

Для обеспечения указанных метрологических характеристик температура датчика должна быть на 25 °C ниже измеряемой.

По требованию заказчика могут поставляться исполнения модификации CTLaser оснащенные:

• 1. Близкофокусной оптической системой от 90 до 250 мм с переменным диаметром пятна измерения от 0,6 до 1,7 мм для CTvideo 2ML

• 2. Близкофокусной оптической системой от 90 до 250 мм с переменным диаметром пятна измерения от 0,3 до 0,8 мм для CTvideo 2MH, CTvideo 2MH1

• 3. Кабелем подключения датчика другой длины (3000 мм, 5000 мм, 10000 мм).

• 4. Время отклика ЖК-дисплея при отрицательных температурах не нормировано.

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CTLaser

CTvideo

3ML

CTvideo

3MH

CTvideo

3MH1

CTvideo

3MH2

CTvideo

3MH3

Диапазон измерений температуры, °C

от +50 до +400

от +100 до +600

от +150 до +1000

от +200 до +1500

от +250 до +1800

Пределы допускаемой основной абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C)

±(0,003^Тизм+2 °C), где Т_изм - измеряемая температура

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±(0,00КТизм+1 °C), где Т_изм - измеряемая температура

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), % (от измеряемой температуры)/1 °С

±0,05

Спектральный интервал, мкм

2,3

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Показатель визирования

1:60

1:100

1:300

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CTLaser

CTvideo

3ML

CTvideo

3MH

CTvideo

3MH1

CTvideo

3MH2

CTvideo

3MH3

Время установления показаний (90 %), мс

1

Тип выходного сигнала: аналоговый

• - в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р 8.585-2001, мВ

• - по напряжению, В

• - по току, мА цифровой

тип K или J

от 0 до 5; от 0 до 10

от 4 до 20; от 0 до 20 USB, RS 232, RS 485, CAN-Bus,

Profibus DP, Ethernet

Напряжение питания (постоянный ток), В

от 8 до 36

Номинальная потребляемая мощность, не более, В-А

3,6

Габаритные размеры, мм:

• - датчика

• - блока электроники

• - соединительного кабеля

• - соединительного кабеля для высоких температур

050x106

89x30x70

05x3000

02,8x3000

Масса, г:

• - датчика

• - блока электроники

600

420

Рабочие условия эксплуатации для датчиков и блока электроники:

• - температура окружающей среды, °C

• - относительная влажность, %, не более

от -20 до +70 (датчики) от -20⁵ до +85 (блок электроники)

95

Средний срок службы, лет

5

Примечание:

Для обеспечения указанных метрологических характеристик температура датчика должна быть на 25 °C ниже измеряемой.

По требованию заказчика могут поставляться исполнения модификации CTLaser оснащенные:

• 1. Близкофокусной оптической системой от 90 до 250 мм с переменным диаметром пятна измерения от 1,5 до 4,2 мм для CTvideo 3ML

• 2. Близкофокусной оптической системой от 90 до 250 мм с переменным диаметром пятна измерения от 0,9 до 2,5 мм для CTvideo 3MH

• 3. Близкофокусной оптической системой от 90 до 250 мм с переменным диаметром пятна измерения от 0,3 до 0,8 мм для CTvideo 3MH1, CTvideo 3MH2, CTvideo 3MH3

• 4. Кабелем подключения датчика другой длины (3000 мм, 5000 мм, 10000 мм).

• 5. Время отклика ЖК-дисплея при отрицательных температурах не нормировано.

Наименование

характеристики

Значение характеристики (в зависимости от исполнения пирометра)

Модификация CTratio

Диапазон измерений температуры, °C

от +700 до +1800

Пределы допускаемой основной абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C), °C

±(0,005^Т_изм+1°С), где Т_изм - измеряемая температура

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±(0,002 -Тизм+1 °C), где Т_изм - измеряемая температура

Спектральный интервал, мкм

от 0,7 до 1,1

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Показатель визирования

1:40

Время установления показаний (95 %), мс

5

Тип выходного сигнала: аналоговый

• - в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р 8.585-2001, мВ

• - по напряжению, В

• - по току, мА цифровой

тип K или J

от 0 до 5; от 0 до 10 от 4 до 20; от 0 до 20

USB, RS 232, RS 485, CAN-Bus,

Profibus DP, Ethernet

Напряжение питания (постоянный ток), В

от 8 до 36

Номинальная потребляемая мощность, не более, В А

7,2

Габаритные размеры, мм:

• - датчика

• - блока электроники

• - соединительного кабеля

020x78/82

89x30x70

07x(3000; 6000; 10000; 15000; 22000)

Масса, г:

• - датчика

• - блока электроники

375

420

Рабочие условия эксплуатации для датчиков и блока электроники:

• - температура окружающей среды, °C

• - относительная влажность, %, не более

от -20 до +85 (датчики) от 0 до +85 (блок электроники)

95

Средний срок службы, лет

5

Примечание:

• 1. При включенном лазерном целеуказателе верхний предел окружающей температуры составляет 70 °C.

По требованию заказчика могут поставляться исполнения модификации CTratio оснащенные:

• 2. Интерфейсом USB; RS 232; RS 485; CAN-Bus; Profibus DP, Ethernet.

• 3. Близкофокусной оптической системой с диаметром пятна измерения 7,7 мм на расстоянии 305 мм

• 4. Кабелем подключения датчика другой длины (3000, 6000, 10000, 15000 или 22000 мм).

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CT XL

3MH

3MH1

3MH2

3MH3

Диапазон измерений температуры, °C

от +100 до +600

от +150 до +1000

от +200 до +1500

от +250 до

+1800

Пределы допускаемой основной абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C)

±(0,003^Тизм+2 °C), где Т_изм - измеряемая температура

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±(0,00ЬТизм+1 °C), где Т_изм - измеряемая температура

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), % (от измеряемой температуры)/1 °С

±0,05

Спектральный интервал, мкм

2,3

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Показатель визирования

1:100

1:300

Время установления показаний (90 %), мс

1

Тип выходного сигнала: аналоговый

• - в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р 8.585-2001, мВ

• - по напряжению, В

• - по току, мА цифровой

тип K или J

от 0 до 5; от 0 до 10

от 4 до 20; от 0 до 20 USB, RS 232, RS 485, CAN-Bus,

Profibus DP, Ethernet

Напряжение питания (постоянный ток), В

от 8 до 36

Номинальная потребляемая мощность, не более, В-А

3,6

Габаритные размеры, мм:

• - датчика

• - блока электроники

• - соединительного кабеля

032x97,4

89x30x70

02,8x3000

Масса, г:

• - датчика

• - блока электроники

150

420

Рабочие условия эксплуатации для датчиков и блока электроники:

• - температура окружающей среды, °C

• - относительная влажность, %, не более

от -40 до +85 (датчики) от 0 до +85 (блок электроники) 95

Средний срок службы, лет

5

Примечание:

Для обеспечения указанных метрологических характеристик температура датчика должна быть на 25 °C ниже измеряемой.

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CT XL

3MH

3MH1

3MH2

3MH3

По требованию заказчика могут поставляться исполнения модификации CT XI оснащенные:

• 1. Интерфейсом USB; RS 232; RS 485; CAN-Bus; Profibus DP, Ethernet.

• 2. Близкофокусной оптической системой с диаметром пятна измерения:

• - 0,7 мм на расстоянии 70 мм для исполнения 3MH

• - 1,5 мм на расстоянии 150 мм для исполнения 3MH

• - 2 мм на расстоянии 200 мм для исполнения 3MH

• - 4,5 мм на расстоянии 450 мм для исполнения 3MH

• - 0,5 мм на расстоянии 150 мм для исполнений 3MH1, 3MH2, 3MH3

• - 0,7 мм на расстоянии 200 мм для исполнений 3MH1, 3MH2, 3MH3

• - 1,5 мм на расстоянии 450 мм для исполнений 3MH1, 3MH2, 3MH3

Длиннофокусной оптической системой с диаметром пятна измерения:

• - 36 мм на расстоянии 3600 мм для исполнения 3МН

• - 12 мм на расстоянии 3600 мм для исполнения 3MH1, 3MH2, 3MH3

Наименование

Обозначение

Количество

Пирометр серии Compact (модификация и исполнение в соответствии с заказом)

В зависимости от модификации и исполнения

1 шт.

Руководство по эксплуатации (на русском языке)

-

1 экз.

Методика поверки

МП 207-053-2018

1 экз.

Примечание: модули цифровой связи, ПО «CompactConnect», монтажные приспособления, защитные корпуса с контуром охлаждения, воздухообдувы, защитные экраны и другие аксессуары, приведенные в Руководстве по эксплуатации на пирометры конкретной модификации и исполнения
