МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

31 октября 2017 г.

Москва

О внесении изменений в описание типа на весы неавтоматического действия с печатанием этикеток GLP-W, GLP-WI, GLM-E Automac

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Бицеба Рус»от31 августа2017 г. №089приказываю:

• 1. Внести изменения в описание типа на весы неавтоматического действия с печатанием этикеток GLP-W, GLP-WI, GLM-E Automac, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61807-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

г                     "     \

Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы неавтоматического действия с печатанием этикеток GLP-W, GLP-WI, GLM-E Automac (далее - весы) предназначены для измерений массы товара, вычислений его стоимости на основе заранее введенной оператором цены за единицу товара и печатания этикетки.

Весы имеют модульную компоновку. В качестве модулей весов выступают:

• - грузоприемное устройство (далее - ГПУ), включающее в себя весоизмерительные датчики (далее - датчики);

• - устройство обработки сигналов датчиков;

• - принтер для печатания этикеток;

• - терминал с дисплеем и органами управления весами.

Устройство обработки сигналов датчиков может быть конструктивно объединено с принтером в едином корпусе (принтер GLP 80 для печати этикеток шириной до 80 мм, принтеры GLP 160, GLP 160 L для печати этикеток шириной до 160 мм, принтер GLP I для печати этикеток шириной до 300 мм и распознавания радиочастотных меток), в этом случае в весах используется отдельный терминал с органами управления весами и дисплеем в различных конструктивных исполнениях (GT 240, GT 6 М, GT 7 С, GT 12 С, GT 12 Е, GT СТ, GT NT).

Устройство обработки сигналов датчиков, принтер для печатания этикеток и терминал с органами управления весами и дисплеем могут быть объединены в один весоизмерительный прибор в едином корпусе.

ГПУ всегда представляет собой отдельную механическую конструкцию для принятия нагрузки. Г11У и другие модули весов могут размещаться на рабочем месте оператора (настольное, напольное размещение) или могут быть закреплены на специальной стойке, или быть включены в состав упаковочных машин (грузы перемещаются оператором вручную).

Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого груза деформации упругих элементов датчиков в аналоговый электрический сигнал, пропорциональный его массе, с последующим аналого-цифровым преобразованием, математической обработкой и выдачей результатов измерений массы в визуальной форме на дисплее весов, а также их распечатке, и/или их передачей в виде электрического сигнала через цифровой интерфейс связи на периферийные устройства, например, персональный компьютер.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство первоначальной установки на нуль (Т.2.7.2.4);

• - полуавтоматическое устройство установки на нуль (Т.2.7.2.2);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство уравновешивания тары - устройство выборки массы тары (Т.2.7.4.1);

• - устройство предварительного задания значения массы тары (Т.2.7.5);

• - устройство взвешивания тары (Т.2.7.4.2);

• - устройство переключения показаний брутто-нетто (Т.5.2.1);

• - устройство выбора единиц измерений (2.1);

• - показывающее устройство с расширением (Т.2.6);

• - устройство установки по уровню (Т.2.7.1);

• - устройство обнаружения промахов (5.2).

Весы имеют режимы работы в качестве однодиапазонных или многоинтервальных весов в зависимости от модификации весов.

Модификации весов имеют обозначения вида Y X, где Y - это обозначение: GLP-W, (также обозначается GLP-W^MAXX), GLP-WI (также обозначается GLP-WI^MAXX) или GLM-E Automac (также обозначается GLM-E^MAXX Automac); X - обозначение одного из конструктивных исполнений ГПУ.

Конструктивные исполнения ГПУ с четырьмя тензорезисторными весоизмерительными датчиками:

• - iL Professional 800F/MP, iL Professional 2000F/MP, iL Professional 4000F/MP, iL Professional 6000F/MP, iL Professional 7500F/MP или iL Professional 20000F/MP: платформы для стационарной напольной установки или в приямок, изготавливаются из нержавеющей стали;

• - iL Economy 2000F/MP или iL Economy 4000F/MP: платформы для напольной установки или в приямок, изготавливаемые из нержавеющей стали.

Конструктивные исполнения ГПУ с одним тензорезисторным весоизмерительным датчиком:

• - LA 18 А/М: платформа для стационарной установки, изготавливаемая из оцинкованной стали (весы GLM-E Automac / GLM-E^maxx Automac оснащаются только ГПУ LA 18 А/М);

• - iL Economy 300F/SP: платформы для стационарной напольной установки изготавливаемые из нержавеющей стали;

• - iL Professional 50SPM/SP или iL Professional 150SPM/SP: платформы для напольной установки из нержавеющей стали, с датчиком, заключенным в герметичный кожух;

Конструктивные исполнения ГПУ с системой рычагов, передающих нагрузку от платформы весов весоизмерительному датчику:

• - iL Professional 20F/HY, iL Professional 150F/HY, iL Professional 350F/HY или iL Professional 750F/HY: платформы для напольной установки, изготавливаемые из нержавеющей стали, могут быть оснащены роликовым конвейером;

Цифровой индекс в обозначениях исполнений ГПУ указывает на величину максимальной нагрузки. Модификации весов, отличаются максимальными нагрузками и соответствующими метрологическими характеристиками.

Примеры общего вида весов представлен на рисунках 1 и 2.

Примеры общего вида терминалов представлен на рисунке 3.

Примеры общего вида ГПУ весов представлен на рисунках 4 и 5.

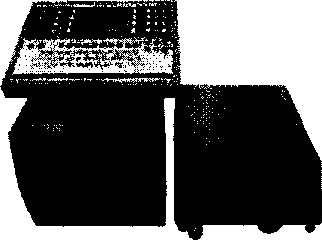

Рисунок 1 - Весы GLP-W (принтер GLP 80, терминал GT 6М, ГПУ LA 18 А/М)

Рисунок 2 - Весы GLM-E Automac LA 18 А/М в составе упаковочной машины (слева); весы GLP-WI с ГПУ LA 18 А/М на стойке (справа)

GT240        GTCT        GTNT          GT6M

GT7C             GT12C          GT12E

Рисунок 3 - Общий вид терминалов

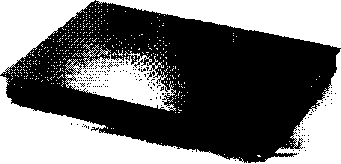

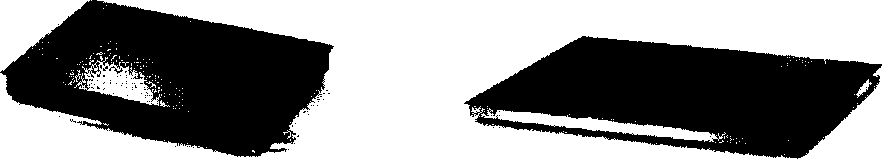

iL Professional 20000F/MP

iL Economy 2000F/MP

iL Economy 4000F/MP

iL Professional 50SPM/SP, iL Professional 150SPM/SP

LA18A/M

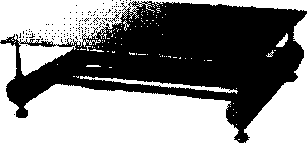

iL Professional 20F/HY, iL Professional 150F/HY, iL Professional 350F/HY, iL Professional 750F/HY

Рисунок 5 - Общий вид исполнений ГПУ

Идентификация модификаций весов осуществляется по маркировочной табличке весов, на которой указывается следующая информация о конкретном экземпляре весов: наименование и/или товарный знак изготовителя, заводской номер весов, идентификационный номер ГПУ, обозначение класса точности, значения максимальной нагрузки Max (Maxi поддиапазонов взвешивания многоинтервальных весов), минимальной нагрузки Min, поверочного интервала е (ei поддиапазонов взвешивания многоинтервальных весов), диапазона уравновешивания тары. Значения Max (Maxi), Min, е (ei) указываются также рядом с дисплеем. Кроме того на идентификационной табличке, располагаемой на ГПУ указываются: идентификационный номер ГПУ, значения максимальной нагрузки Мах (Мах, поддиапазонов взвешивания многоинтервальных весов), минимальной нагрузки Min, поверочного интервала е (ei поддиапазонов взвешивания многоинтервальных весов), диапазона уравновешивания тары.

Знак поверки в виде наклейки наносится на лицевую панель корпуса терминала, устройства обработки сигналов датчиков или весоизмерительного прибора. Схема пломбировки представлена на рисунке 6.

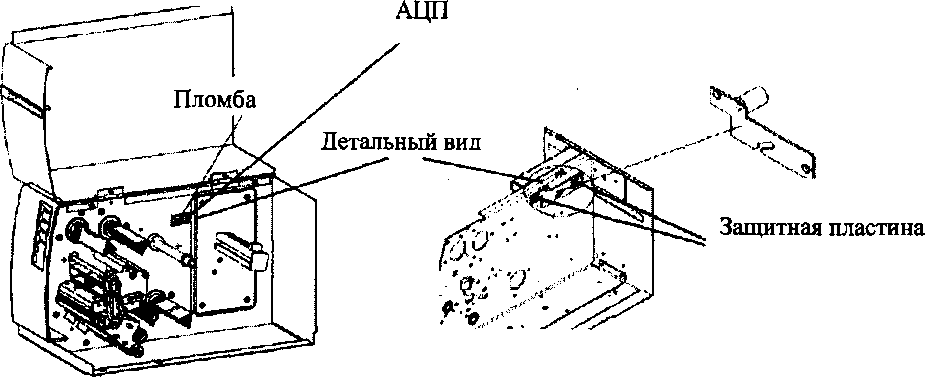

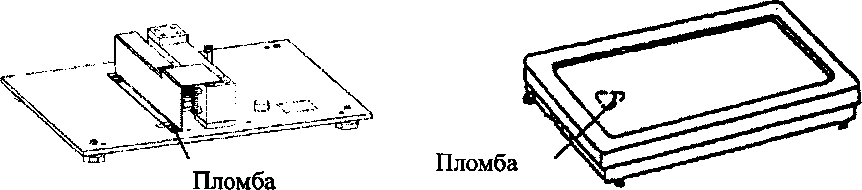

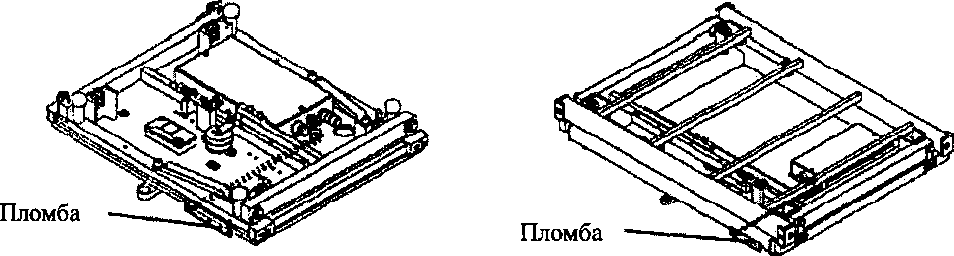

Рисунок 6 - Примеры схемы пломбировки

Программное обеспечение (далее - ПО) весов является встроенным, хранится в ПЗУ весов.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Метрологически значимая часть ПО и настройки весов разделены на 7 уровней доступа, защищенных паролем.

Параметры, определяющие технические и метрологические характеристики весов, в том числе показатели точности, хранятся в энергонезависимой памяти (EEPROM) весов, а также продублированы в ПЗУ. При несовпадении этих значений, соответствующая запись вносится в журнал событий. Проведение взвешивания становится невозможным. Журнал событий хранится в зашифрованном виде в энергонезависимой памяти.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077-2014.

Идентификационные данные метрологически значимой части ПО (приведены в таблице

1) отображаются на дисплее весов двумя способами:           ___

• - через «Сервисное меню» (по нажатию клавиши       подменю «Сведения о

программном обеспечении», пункты «Версия программного обеспечения», «Журнал событий»;

• - одновременным нажатием клавиш Ев-ш1-СИ.

Таблица 1 - Идентификационные данные ПО

Класс точности по ГОСТ OIML R 76-1-2011..................................................................III (средний).

Диапазон уравновешивания тары........................................................................................100 % Мах.

Диапазон температуры (п. 3.9.2.1, ГОСТ OIML R 76-1-2011), °C.............от минус 10 до плюс 40.

Электрическое питание от сети переменного тока:

• - напряжение питания, В.....................................................................................от 120 до 240;

• - частота, Гц..........................................................................................................................50±1.

  Таблица 2 - Однодиапазонные весы GLP-W, G	LP-WMAXX,GLP-WI, GLP-WImaxx
  Модификация весов (Y в обозначении модификации означает GLP-W, GLP-W^^GLP-WI, GLP-WIMAXX)	Максимальная нагрузка Max, кг	Поверочный интервал е, действительная цена деления (шкалы) 4 e=d, кг	Число поверочных интервалов п
  1	2	3	4
  Y iL Economy 300F/SP Y iL Professional 50SMP/SP	3	0,001	3000
  Y iL Professional 20F/HY	6	0,001	6000
  Y iL Economy 300F/SP Y iL Professional 50SMP/SP Y iL Professional 20F/HY YLA18A/M	6	0,002	3000
  Y iL Professional 20F/HY YLA18A/M	12	0,002	6000
  Y iL Economy 300F/SP Y iL Professional 50SMP/SP Y iL Professional 20F/HY Y iL Professional 150F/HY YLA18A/M	15	0,005	3000
  Y iL Professional 150F/HY Y iL Professional 350F/HY	30	0,005	6000
  Y iL Professional 800F/MP Y iL Economy 300F/SP, Y iL Professional 50SMP/SP Y iL Professional 150F/HY Y iL Professional 350F/HY	30	0,01	3000

  1	2	3	4
  Y iL Professional 150F/HY Y iL Professional 350F/HY Y iL Professional 750F/HY	60	0,01	6000
  Y iL Professional 800F/MP Y iL Economy 300F/SP Y iL Professional 50SMP/SP Y iL Professional 150F/HY Y iL Professional 350F/HY Y iL Professional 750F/HY	60	0,02	3000
  Y iL Professional 800F/MP Y iL Professional 150F/HY Y iL Professional 350F/HY Y iL Professional 750F/HY	120	0,02	6000
  Y iL Professional 800F/MP Y iL Economy 300F/SP Y iL Professional 50SMP/SP Y iL Professional 150F/HY Y iL Professional 350F/HY Y iL Professional 750F/HY	150	0,05	3000
  Y iL Professional 800F/MP Y iL Professional 350F/HY Y iL Professional 750F/HY	300	0,05	6000
  Y iL Professional 800F/MP Y iL Professional 2000F/MP Y iL Professional 4000F/MP Y iL Economy2000F/MP Y iL Economy 300F/SP Y iL Professional 350F/HY Y iL Professional 750F/HY	300	0,1	3000
  Y iL Professional 750F/HY	500	0,1	5000
  Y iL Professional 750F/HY	500	0,2	2500
  Y iL Professional 800F/MP Y iL Professional 2000F/MP Y iL Professional 750F/HY	600	0,1	6000
  Y iL Professional 800F/MP Y iL Professional 2000F/MP, Y iL Economy2000F/MP Y iL Professional 750F/HY	600	0,2	3000
  Y iL Professional 2000F/MP Y iL Professional 4000F/MP	1200	0,2	6000
  Y iL Professional 2000F/MP Y iL Professional 6000F/MP Y iL Economy 4000F/MP Y iL Professional 4000F/MP Y iL Professional 7500F/MP Y iL Economy2000F/MP	1500	0,5	3000
  Y iL Professional 4000F/MP Y iL Professional 7500F/MP Y iL Professional 20000F/MP	3000	0,5	6000

  1	2	3	4
  Y iL Professional 6000F/MP Y iL Economy 4000F/MP Y iL Professional 4000F/MP Y iL Professional 7500F/MP Y iL Professional 20000F/MP	3000	1	3000
  Y iL Professional 7500F/MP Y iL Professional 20000F/MP	6000	1	6000
  Y iL Professional 7500F/MP Y iL Professional 20000F/MP	6000	2	3000
  Y iL Professional 20000F/MP	12000	2	6000
  Y iL Professional 20000F/MP	15000	5	3000

Таблица 3 - Однодиапазонные весы GLM-E Automac (GLM-E^maxx Automac)

Таблица 4 - Многоинтервальные весы GLP-W, GLP-W^MAXX,GLP-WI, GLP-WI^MAXX

Таблица 5 - Многоинтервальные весы GLM-E Automac (GLM-E^maxx Automac)

наносится на эксплуатационную документацию и маркировочную табличку весов.

• 1. Весы..................................................................................................................................1 шт.

• 2. Руководство по эксплуатации........................................................................................1 экз.

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основные средства поверки: гири, соответствующие классу точности F2, Mi по ГОСТ OIML R 111-1-2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Документ «Весы неавтоматического действия с печатанием этикеток GLP-WI. Руководство по эксплуатации», раздел 8.

Документ «Весы неавтоматического действия с печатанием этикеток GLP-W. Модификации GLP-W iL Professional 50SMP/SP, GLP-W iL Professional 150SMP/SP. Руководство по эксплуатации », раздел 4.4.

Документ «Весы неавтоматического действия с печатанием этикеток GLP-W. Модификации GLP-W iL Professional 20F/HY, GLP-W iL Professional 150F/HY, GLP-W iL Professional 350F/HY, GLP-W iL Professional 750F/HY. Руководство по эксплуатации», раздел 4.4.

Документ «Весы неавтоматического действия с печатанием этикеток GLP-W. Модификации GLP-W iL Professional 20F/HY, GLP-W iL Professional 150F/HY, GLP-W iL Professional 350F/HY, GLP-W iL Professional 750F/HY. Руководство по эксплуатации», раздел 4.4.

Документ «Весы неавтоматического действия GLP-W. Модификации GLP-W iL Professional 800F/MP, GLP-W iL Professional 2000F/MP, GLP-W iL Professional 4000F/MP, GLP-W iL Professional 6000F/MP, GLP-W iL Professional 7500F/MP, GLP-W iL Professional 20000F/MP. Руководство по эксплуатации», раздел 4.8.

Документ «Весы неавтоматического действия с печатанием этикеток GLP-W. Модификации GLP-W iL Economy 2000F/MP, GLP-W iL Economy 4000F/MP. Руководство по эксплуатации», раздел 4.7.

Документ «Весы неавтоматического действия с печатанием этикеток GLP-W. Модификация GLP-W iL Economy 300F/SP. Руководство по эксплуатации», раздел 4.5.

Документ «Весы неавтоматического действия с печатанием этикеток GLM-E Automac», раздел 9.

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

Техническая документация фирмы «Bizerba GmbH&Co. KG», Германия.

«Bizerba Se &Со. KG», Германия

Wilhelm-Krautstr. 65,72336 Balingen, Germany

Tel. +49 7433 12-2453

Общество с ограниченной ответственностью «Бицерба Рус» (ООО «Бицерба Рус»)

Адрес: 107113, г. Москва, ул. 3-я Рыбинская, д. 18, стр. 22

Тел.: (499) 2700963, факс: (499) 2700968

E-mail: igor.kochanov@bizerba.com

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Тел.: (495) 437-55-77, факс: (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru                                *

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
