ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения емкостные C3VT 550/4 (далее - трансформаторы), предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты, автоматики, сигнализации и управления в установках переменного тока промышленной частоты.

Принцип действия трансформаторов основан на делении высокого напряжения переменного тока с помощью последовательно включенных конденсаторов.

Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства (далее по тексту - ЭМУ). Емкостной делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помещенных в залитый маслом изолятор из фарфора или композитного материала, и может быть смонтирован в виде колонны из одной, двух или трех секций.

ЭМУ подключается к выходу делителя напряжения и состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора. Электромагнитный трансформатор имеет секционированную первичную обмотку для подгонки коэффициента трансформации, и две или три вторичных обмотки. ЭМУ заключено в герметичный бак, заполненный маслом. Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делителя.

На боковой части бака находится контактная коробка вторичных выводов. Крышка контактной коробки пломбируется с использованием спецболтов для предотвращения несанкционированного доступа. Трансформаторы предназначены для наружной установки.

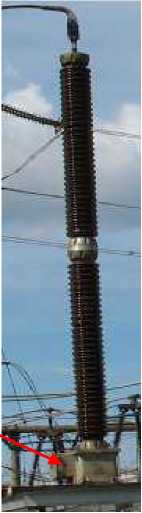

Общий вид трансформаторов, места пломбирования и нанесения знака поверки представлены на рисунке 1.

А

А

Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа (A)

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на табличку трансформаторов химическим методом и на эксплуатационную документацию типографским способом.

Таблица 3 - Комплектность средства измерений

осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

• -   эталон 2-го разряда по ГОСТ Р 8.746-2011;

• -   прибор  сравнения КНТ-05 (регистрационный  номер  в  Федеральном

информационном фонде 37854-08);

• -   магазин  нагрузок МР 3025 (регистрационный  номер  в  Федеральном

информационном фонде 22808-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.

отсутствуют.

ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0, 1/V3 до 750/^3 кВ

ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
