ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии

от « _2 »         _____2024 г. № 96f>

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» апреля 2024 г. № 965

Регистрационный № 58428-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы бункерные электронные «Поток»

Весы бункерные электронные «Поток» (далее - весы), предназначены для автоматического измерения массы сыпучих или жидких продуктов путем деления их на отдельные порции и определения общей массы как суммы масс отдельных порций (доз) при учетных и технологических операциях.

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчики), возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Электрические сигналы с датчиков суммируются и поступают в весоизмерительный преобразователь (далее - преобразователь), где суммарный сигнал преобразуется в цифровой код и значение массы груза индицируется на цифровом табло. С преобразователя информация о результатах измерений может быть передана на внешние подключаемые устройства.

Конструктивно весы состоят из грузоприемного устройства (далее - ГУ) в виде бункера (сосуда или емкости) с устройствами загрузки и выгрузки материала, опирающегося через датчики весоизмерительные на силовую раму (каркас) и системы управления, включающей в себя многофункциональный шкаф автоматики (или пульт управления, далее -МША), шкаф пневматики (далее - МШП) для модификаций с пневмозаслонками.

В весах применяются датчики весоизмерительные тензорезисторные М (регистрационный

№ 53673-13), С и Н (регистрационный № 53636-13), Т (регистрационный № 53838-13), МК2 (регистрационный № 55199-13), Н2 и Н11 (регистрационный № 55200-13), преобразователи весоизмерительные серии ТВ (далее - преобразователи), модификаций ТВ-003/05Д, ТВ-005, ТВ-006С, ТВ-011, ТВИ-003/05Д, ТВИ-024, ТВИ-025, изготовитель АО «ВИК Тензо-М», д.п. Красково, Московская обл.

Преобразователи могут иметь один или два показывающих устройства (дисплея). На одном (основном) отображается значение измеряемой массы порции (дозы) продукта, на другом (суммирующем) - суммарная масса материала, прошедшего через весы. Преобразователь монтируется в МША системы управления, либо размещается отдельно.

Весы имеют два режима работы: неавтоматический и автоматический. При неавтоматическом режиме управление весами осуществляется при помощи клавиатуры, расположенной на передней панели преобразователя и кнопок на передней панели МША. В автоматическом режиме взвешивание материала осуществляется дискретными ненормируемыми порциями.

После взвешивания каждой порции общая масса всех взвешенных порций вычисляется нарастающим итогом. При этом цикл работы весов включает в себя следующие стадии:

• -   заполнение ГУ материалом с прекращением его подачи по достижении массы порции, близкого к заданному значению;

• -   взвешивание полученной порции;

• -    выгрузка материала;

• -    взвешивание незаполненного (после выгрузки материала) ГУ;

• -   вычисление массы выгруженной порции материала, как разности значений массы загруженного и незаполненного ГУ;

• -   вычисление и регистрация нарастающим итогом общей массы всех порций.

Если физико-механические свойства материала и конструкции ГУ таковы, что масса незаполненного ГУ в каждом цикле одинакова, то операции взвешивания ГУ после выгрузки и вычисления массы выгруженного продукта могут исключаться из цикла работы весов.

Весы снабжены следующими устройствами и функциями:

• - устройство автоматической (в автоматическом режиме) и полуавтоматической (в неавтоматическом режиме) установки нуля,

• - автоматическая остановка работы весов по достижению суммы выгруженных масс близкой заданному значению (в автоматическом режиме);

• - сигнализация о превышении нагрузки Мах (в неавтоматическом режиме).

На маркировочной табличке, выполненной из термо- и износостойкого пластика и закрепляемой на ГУ весов, термосублимационным способом наносят следующую основную информацию:

• - наименование изготовителя;

• - обозначение типа и модификации весов;

• - заводской номер (в цифровом формате);

• - значение максимальной нагрузки в виде Мах=......кг;

• - значение минимальной нагрузки в виде Min=......кг;

• - минимальное значение минимальной суммируемой нагрузки в виде y.min=......кг;

• - действительная цена деления в виде d=...... кг;

• - диапазон температур в виде +1 °С/+40 °С (для весов с пневмозаслонками без осушки воздуха) или -20 °С/+40 °С (для остальных);

• - год выпуска;

• - знак утверждения типа.

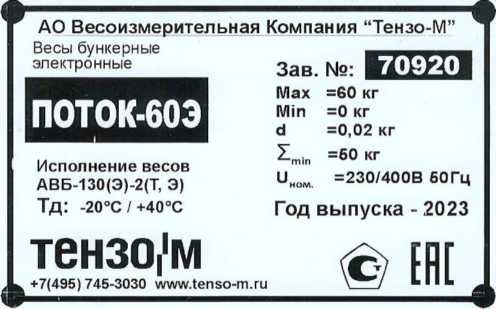

Рисунок 1 - Общий вид маркировочной таблички

Весы выпускаются в модификациях, отличающихся метрологическими характеристиками, способом подачи материала в ГУ, габаритными размерами и исполнениями ГУ и имеющих обозначение «Поток»-Н, «Поток»-НЭ, где:

«Поток» - обозначение типа весов;

Н - значение максимальной нагрузки, кг;

Э - весы с электрическими приводами устройств загрузки и выгрузки материала (в обозначении весов с пневматическими приводами устройств загрузки и выгрузки индекс не указывается).

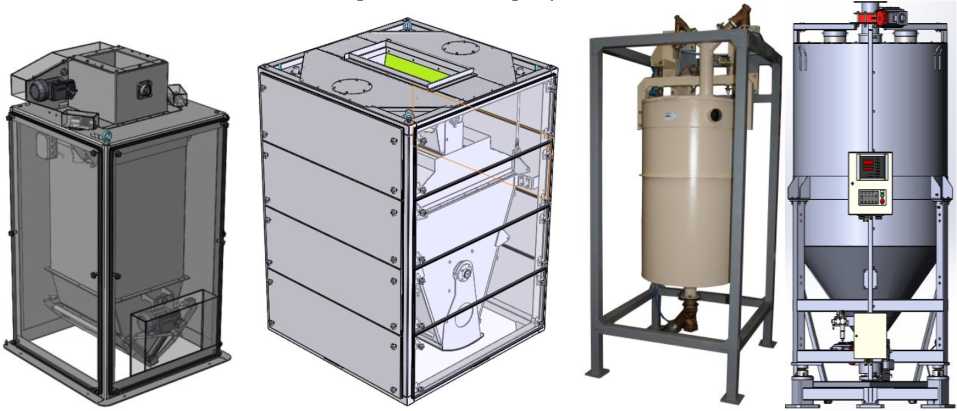

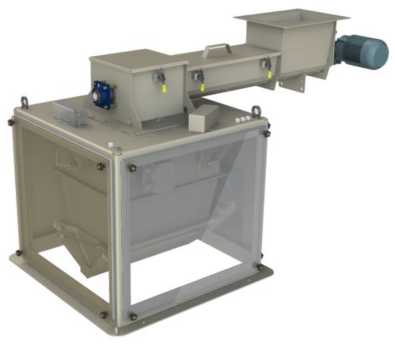

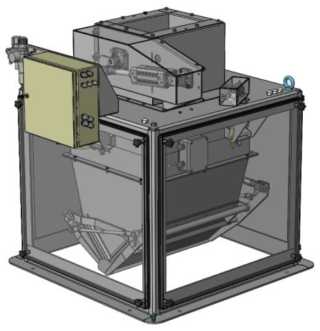

Внешний вид ГУ весов представлен на рисунке 2.

ГУ для жидких продуктов

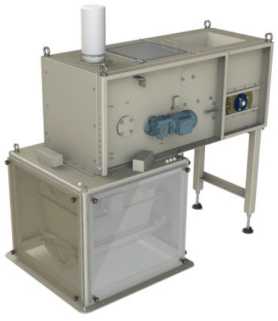

ГУ для сыпучих продуктов с Мах свыше 300 кг

Рисунок 2 - Общий вид исполнений ГУ весов

Нанесение знака поверки на весы не предусмотрено. Пломбирование весов не предусмотрено.

Программное обеспечение (ПО) весов реализовано в преобразователе и является встроенным. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - высокий. Конструкция весов исключает возможность несанкционированного влияния на ПО весов и измерительную информацию. Для предотвращения воздействий и защиты контролируемых параметров используется электронное клеймо - случайное генерируемое число, которое автоматически обновляется после каждого сохранения изменений, внесенных в контролируемые параметры. Цифровое значение электронного клейма заносится в паспорт весов и подтверждается знаком поверки.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

данные ПО

Термины и условные обозначения метрологических и технических характеристик приведены в соответствии с ГОСТ OIML R 76-1-2011 и Рекомендациями МОЗМ МР 107.

Максимальная нагрузка (Мах), минимальное значение минимальной суммируемой нагрузки при измерении общей массы в зависимости от пределов допускаемой относительной погрешности (Xmin), а также действительная цена деления (d) основного и суммирующего отсчетного устройства указаны в таблице 2, другие метрологические и технические характеристики в таблицах 3 - 5.

Таблица 2 - Основные

Таблица 3 - Основные

Таблица 4 - Основные технические

Таблица 5 -

весов

Соотношение пределов допускаемой относительной погрешности весов бункерных электронных «Поток» при измерении общей массы с классами точности согласно МОЗМ МР 107 приведено в таблице 6.

Таблица 6

наносится типографским способом на титульный лист руководства по эксплуатации или паспорта и термосублимационным или механическим способом на маркировочную табличку, расположенную на ГУ весов.

Таблица 7 - Комплектность средства измерений

приведены в разделе 2 Использование по назначению документа 4274-037-18217119-02 РЭ «Весы бункерные электронные «Поток». Руководство по эксплуатации» и разделе 2 «Использование по назначению» документа ТЖКФ.408843 РЭ «Преобразователи весоизмерительные ТВ. Руководство по эксплуатации».

ТУ 4274-037-18217119-02 «Весы бункерные электронные «Поток». Технические условия»;

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы».

Акционерное общество «Весоизмерительная компания «Тензо-М» (АО «ВИК «Тензо-М»)

ИНН 5027048351

Адрес: 140050, Московская обл., г.о. Люберцы, д.п. Красково, ул. Вокзальная, д. 38 Телефон: +7 (495) 745-3030, +7 (800) 555-6530

Адрес электронной почты: tenso@tenso-m.ru

Адрес в Интернет: www.tenso-m.ru

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. Муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: (495) 437-55-77 / 437-56-66

Адрес в Интернет: www.vniims.ru

Адрес электронной почты: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» апреля 2024 г. № 965

Регистрационный № 75755-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счётчики электрической энергии статические «Меркурий 204», «Меркурий 208», «Mercury 204», «Mercury 208», «Меркурий 234», «Меркурий 238», «Mercury 234», «Mercury 238»

Счётчики электрической энергии статические «Меркурий 204», «Меркурий 208», «Mercury 204», «Mercury 208», «Меркурий 234», «Меркурий 238», «Mercury 234», «Mercury 238» (далее - счётчики) предназначены для измерений и учёта активной и реактивной электрической энергии прямого и обратного направлений в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, измерений активной, реактивной и полной электрической мощности (для трехфазных счётчиков - фазной и суммарной), измерений параметров сети: среднеквадратических значений напряжения (для трёхфазных счётчиков - фазного и линейного прямой, обратной и нулевой последовательности) и силы переменного тока (фазного тока и тока нейтрали), разности токов между фазой и нейтралью (для однофазных счётчиков), частоты сети, а также измерений показателей качества электрической энергии (далее - ПКЭ) согласно ГОСТ 30804.4.30-2013: отрицательного, положительного и установившегося отклонений напряжения, отклонения основной частоты напряжения электропитания от номинального значения, глубины провала напряжения, максимального значения напряжения при перенапряжении, длительности провала, прерывания, перенапряжения в однофазных и трехфазных электрических сетях переменного тока частотой 50 Гц.

Принцип действия счётчиков основан на преобразовании электрических сигналов от датчиков тока и напряжения из аналоговой формы в цифровую с последующим расчетом и обработкой данных с помощью микроконтроллера. Микроконтроллер выполняет расчет мгновенных и усредненных значений параметров сети, производит подсчет количества активной и реактивной электроэнергии с учетом тарификатора, вычисление ПКЭ, анализ и формирование событий, формирование профилей мощности и архивов показаний на начало периодов и сохранение всей информации в энергонезависимой памяти. Измеренные и накопленные данные и события могут быть просмотрены на жидкокристаллическом индикаторе (далее - ЖКИ), а также переданы на верхний уровень управления по интерфейсам связи.

Счётчики могут эксплуатироваться как автономно, так и в составе автоматизированной системы сбора данных.

Каналы учета активной и реактивной электрической энергии прямого и обратного направлений представлены в таблицах 1-2.

Таблица 1 - Каналы

счётчиков без индекса «Х»

Примечания

• 1 А+ (R+) - активная (реактивная) электрическая энергия прямого направления; А- (R-) - активная (реактивная) электрическая энергия обратного направления;

А1, А2, А3, А4 (R1, R2, R3, R4) - активная (реактивная) составляющие вектора полной электрической энергии первого, второго, третьего и четвертого квадрантов соответственно.

• 2 По каналам учета A+, A-, R+, R- возможно отображение учтенной электрической энергии на ЖКИ, ведение профилей мощности, формирование импульсов на импульсном выходе

Таблица 2 - Каналы

счётчиков с индексом «Х»

Примечания

• 1 А+ (R+) - активная (реактивная) электрическая энергия прямого направления;

А- (R-) - активная (реактивная) электрическая энергия обратного направления;

А1, А2, А3, А4 (R1, R2, R3, R4) - активная (реактивная) составляющие вектора полной электрической энергии первого, второго, третьего и четвертого квадрантов соответственно

ALN+ (RLN+) - активная (реактивная) электрическая энергия прямого направления для каждой фазы, где N - номер фазы;

ALN- (RLN-) - активная (реактивная) электрическая энергия обратного направления для каждой фазы, где N - номер фазы;

ALN1, ALN2, ALN3, ALN4 (RLN1, RLN2, RLN3, RLN4) - активная (реактивная) составляющие вектора полной электрической энергии первого, второго, третьего и четвертого квадрантов соответственно для каждой фазы, где N - номер фазы

• 2 По каналам учета A+, A-, R+, R- возможно отображение учтенной электрической энергии на ЖКИ, ведение профилей мощности, формирование импульсов на импульсном выходе

Прямое направление передачи активной электрической энергии соответствует углам сдвига фаз между током и напряжением от 0° до 90° и от 270° до 360°, реактивной электрической энергии - от 0° до 90° и от 90° до 180°.

Обратное направление передачи активной электрической энергии соответствует углам сдвига фаз между током и напряжением от 90° до 180° и от 180° до 270°, реактивной электрической энергии - от 180° до 270° и от 270° до 360°.

Счётчики выпускаются следующих модификаций: «Меркурий 204», «Меркурий 208», «Mercury 204», «Mercury 208», «Меркурий 234», «Меркурий 238», «Mercury 234», «Mercury 238», отличающихся работой в различных электрических сетях, различными условиями эксплуатации, а также наличием или отсутствием встроенного дисплея и возможностью комплектации выносным дисплеем.

Счётчики модификаций «Меркурий 204», «Меркурий 208», «Mercury 204», «Mercury 208» (далее - однофазные счётчики) предназначены для работы в однофазных электрических сетях переменного тока частотой 50 Гц.

Счётчики модификаций «Меркурий 234», «Меркурий 238», «Mercury 234», «Mercury 238» (далее - трехфазные счётчики) предназначены для работы в трехфазных трех- и четырехпроводных электрических сетях переменного тока частотой 50 Гц.

Счётчики модификаций «Меркурий 204», «Mercury 204», «Меркурий 234», «Mercury 234» предназначены для эксплуатации внутри помещений, а также могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке).

Счётчики модификаций «Меркурий 208», «Mercury 208», «Меркурий 238», «Mercury 238» предназначены для эксплуатации внутри и снаружи помещений, в том числе, с установкой на опоры линий электропередачи.

Счётчики модификаций «Меркурий 204», «Mercury 204», «Меркурий 234», «Mercury 234» имеют встроенный дисплей для отображения измеряемых параметров, счётчики модификаций «Меркурий 208», «Mercury 208», «Меркурий 238», «Mercury 238» не имеют встроенного дисплея и могут комплектоваться выносным измеряемых параметров.

Счётчики каждой из модификаций имеют исполнения, напряжением, номинальным (базовым) и максимальным метрологически значимым программным обеспечением, функциональными возможностями, связанными с метрологически незначимым (прикладным) программным обеспечением. Структура кода счётчиков приведена в таблице 2.

Счётчики обеспечивают измерение и контроль (метрологически ненормированный) параметров:

• -   учтенная активная и реактивная электрическая энергия прямого и обратного направления, в том числе по 4 тарифам, нарастающим итогом и на начало отчетных периодов, включая энергию потерь;

• -   мгновенные (за один период частоты сети) и усредненные значения фазных и линейных напряжений (для трехфазных счётчиков);

• -   мгновенные (за один период частоты сети) и усредненные значения фазного напряжения (для однофазных счётчиков);

• -   мгновенные (за один период частоты сети) и усредненные значения фазных токов (для трехфазных счётчиков);

• -   мгновенные (за один период частоты сети) и усредненные значения токов фазы, нейтрали и их разницы (для однофазных счётчиков);

• -   значения фазных и суммарной активной, реактивной и полной мощностей (для трехфазных счётчиков);

• -   значения активной, реактивной и полной электрической мощностей (для однофазных счетчиков);

• -   значения фазных и суммарного коэффициентов мощности (для трехфазных счётчиков) - контрольный, метрологически ненормированный параметр;

• -   значения коэффициента мощности (для однофазных счётчиков) - контрольный, метрологически ненормированный параметр;

• -   значения максимумов мощности;

• -    значения частоты сети;

• -   значения коэффициентов несимметрии фазных напряжений (контрольный, метрологически ненормированный параметр);

• -   значения температуры внутри счетчика (контрольный, метрологически ненормированный параметр);

• -    показатели качества электроэнергии согласно таблице 8;

• -   текущее время и дата с возможностью установки и корректировки, с ведением календаря и сезонных переходов времени;

• -    время работы (наработка) счётчика.

Счётчики обеспечивают формирование и хранение в энергонезависимой памяти следующих событий:

• -   дата и время вскрытия клеммной крышки;

• -   дата и время вскрытия корпуса прибора учета;

• -   дата и время вскрытия отсека сменного модуля;

• -   дата последнего перепрограммирования (включая фиксацию факта связи со счётчиком, приведшего к изменению данных);

• -    изменение направления перетока мощности;

• -   дата и время воздействия сверхнормативного магнитного воздействия;

• -    отклонение напряжения в измерительных цепях от заданных пределов;

• -    отключение и включение счётчика (пропадание и восстановление напряжения);

• -    отсутствие напряжения при наличии тока в измерительных цепях с конфигурируемыми порогами (для трехфазных счётчиков);

• -    нарушение фазировки (для трехфазных счётчиков);

• -    инициализация прибора учета, время последнего сброса, число сбросов нарастающим итогом;

• -   результаты непрерывной самодиагностики;

• -   изменение текущих значений времени и даты при синхронизации времени.

Глубина хранения журналов событий составляет 10 событий каждого типа при работе по протоколу «Меркурий» и не менее 256 событий в каждом журнале при работе по протоколу «СПОДЭС/DLMS» с разделением событий по журналам в соответствии со спецификацией протокола «СПОДЭС/DLMS». Все события в журналах сохраняются с присвоением метки времени события. События вскрытия клеммной крышки и корпуса формируются и сохраняются, в том числе, при отключенном электропитании счётчиков.

Счётчики обеспечивают хранение в энергонезависимой памяти:

• -   два профиля активной и реактивной мощности нагрузки прямого и обратного направлений с программируемым интервалом временем интегрирования от 1 до 60 минут и глубиной хранения не менее 123 суток при времени интегрирования 60 минут;

• -   тарифицированные данные по активной и реактивной электроэнергии нарастающим итогом (для трехфазных счётчиков - включая пофазный учет), в том числе в прямом и обратном направлениях, на начало текущих суток и 123 предыдущих суток, на начало текущего месяца и на начало предыдущих 36 месяцев, на начало текущего года и на начало предыдущих двух лет;

• -   измерительные данные, параметры настройки, встроенное ПО.

Счётчики обеспечивают обмен информацией с оборудованием вышестоящего уровня управления через встроенные интерфейсы связи (модемы). Счётчики содержат от 2 до 4 независимых интерфейсов связи в соответствии с исполнением по таблице 3.

Чтение измеряемых параметров со счётчиков возможно по любому из имеющихся интерфейсов обмена данными. Все счётчики имеют оптопорт с механическими и оптическими характеристиками по ГОСТ 61107-2011. Обмен данными по всем интерфейсам может производиться одновременно и независимо друг от друга, включая оптопорт. Обмен данными по интерфейсам связи осуществляется по протоколу СПОДЭС на основе и в соответствии с IEC 62056 DLMS/COSEM или по протоколу «Меркурий». Выбор протокола осуществляется программно. При работе по протоколу СПОДЭС / DLMS счётчики совместимы с ПО ИВК «Пирамида 2.0» и «Пирамида-сети». Счётчики имеют защиту от несанкционированного доступа к данным по интерфейсам. Наличие событий несанкционированного доступа (включая магнитное воздействие), нарушения ПКЭ, диагностики, самодиагностики индицируется на ЖКИ счётчика.

Счётчики имеют возможность управления нагрузкой с помощью встроенного силового реле и с помощью управления внешним устройством отключения.

R - учет реактивной электрической энергии

T - встроенный тарификатор

204 - однофазный счётчик, корпус для установки в помещении, в шкафу, в щитке

208 - однофазный счётчик, корпус для наружной установки

234 - трехфазный счётчик, корпус для установки в помещении, в шкафу, в щитке

238 - трехфазный счётчик, корпус для наружной установки

Торговая марка

Меркурий - для продаж с русскоязычной торговой маркой

Mercury - для продаж с англоязычной торговой маркой__________________________________

Примечания:

* - отсутствие буквы кода означает отсутствие соответствующей функции;

** - при наличии выносного дисплея в комплекте поставки символ «W» отсутствует на корпусе счётчика и наносится только на упаковку счётчика;

*** - модификации счётчиков, доступные для заказа, размещены в прайс-листе на сайте предприятия-изготовителя.

Допускается замена батареи энергонезависимого питания на объекте эксплуатации без вскрытия корпуса и нарушения заводских и поверочных пломб счётчиков.

Код, определяющий номинальный ток (для счётчиков трансформаторного включения), базовый ток (для счётчиков прямого включения), максимальный ток и номинальное напряжение, а также возможные варианты классов точности, приведен в таблице 4.

Счётчики с кодами -01, -02, -08, -09 по таблице включения по току, счётчики с кодами -00, -03, -04, -05, счётчиками трансформаторного включения по току.

тока, номинального напряжения,

Таблица 4 - Коды базового/номинального, максимального классов точности

Счётчики выполнены в пластиковом корпусе, не поддерживающем горение. Конструктивно счётчики состоят из корпуса с крышками, клеммной колодкой и установленными внутри печатными платами с радиоэлементами. Клеммные крышки счётчиков выполнены из прозрачного пластика для контроля несанкционированного подключения к измерительным и интерфейсным цепям.

Счётчики имеют светодиодные индикаторы функционирования, являющиеся одновременно индикаторами импульсов учета электроэнергии.

Серийный номер наносится на корпус счётчика на лицевой панели любым технологическим способом в виде цифрового кода.

Общий вид счётчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) -навесная пломба с нанесением знака поверки.

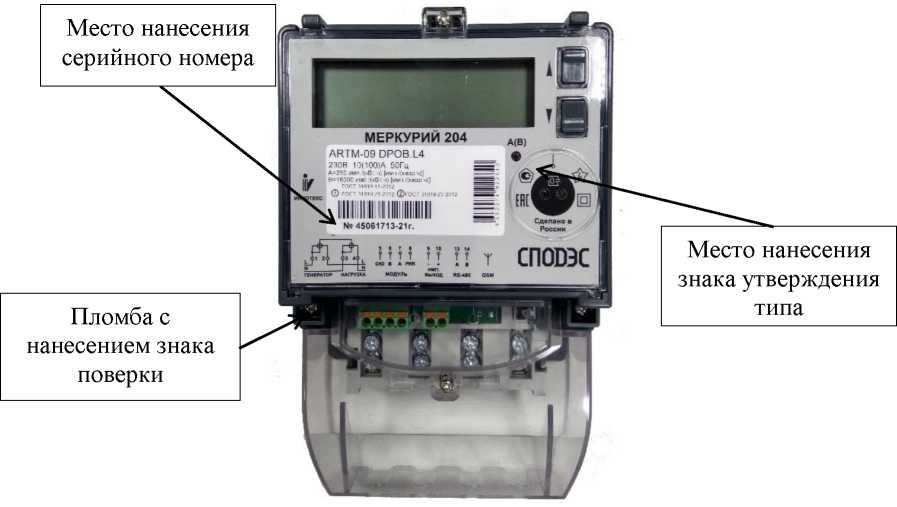

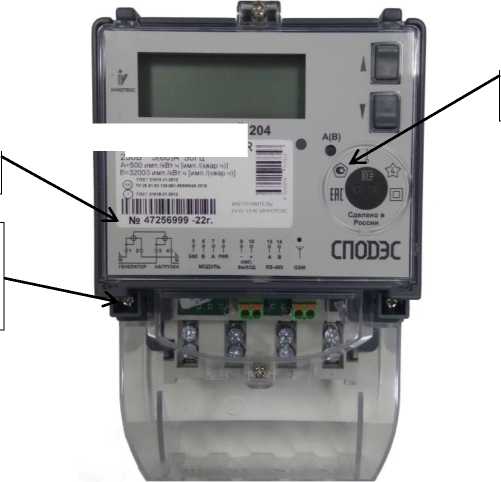

а) счётчики модификаций «Меркурий 204», «Mercury 204» без индекса «Х» в коде

нанесением знака поверки

Место нанесения серийного номера

Место нанесения знака утверждения типа

б) счётчики модификаций «Меркурий 204», «Mercury 204» с индексом «Х» в коде

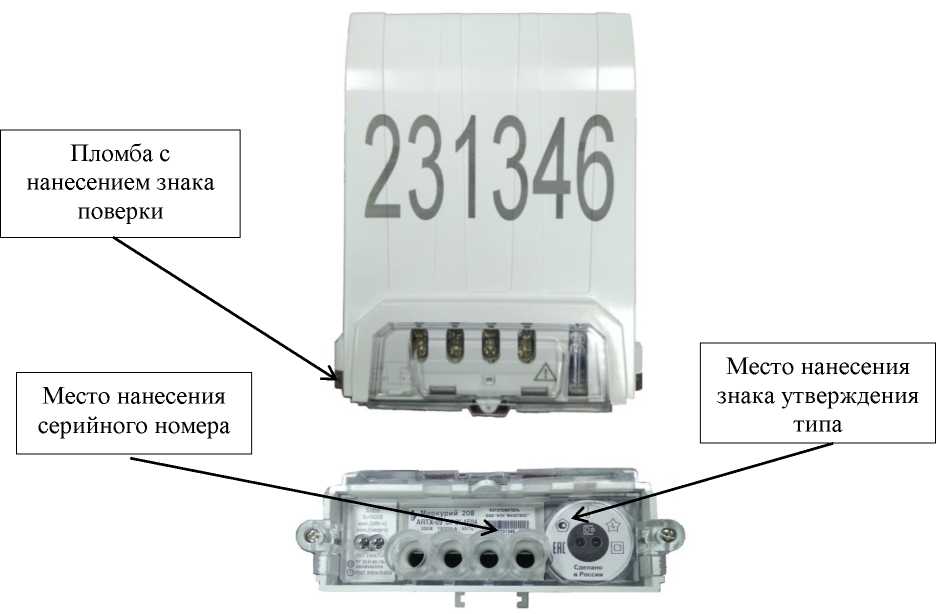

в) счётчики модификаций «Меркурий 208», «Mercury 208» без индекса «Х» в коде

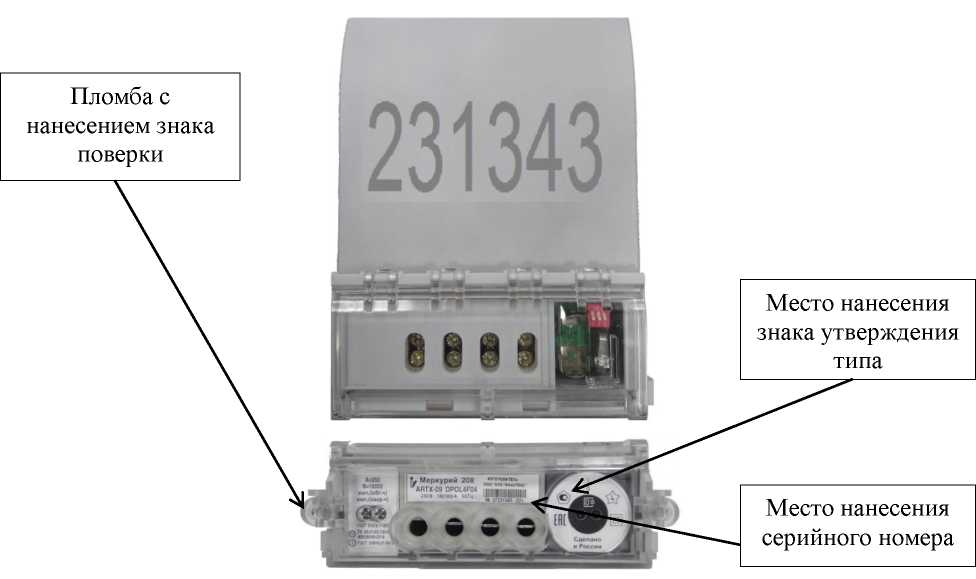

г) счётчики модификаций «Меркурий 208», «Mercury 208» с индексом «Х» в коде

Пломба с

нанесением знака поверки

Место нанесения серийного номера

Место нанесения

знака утверждения типа

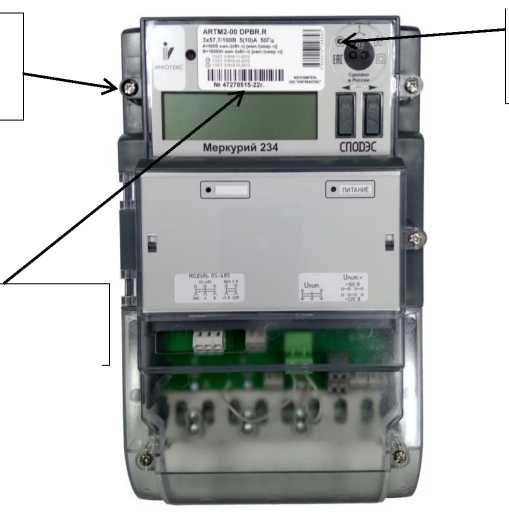

д) счётчики модификаций «Меркурий 234», «Mercury 234» без индекса «Х» в коде

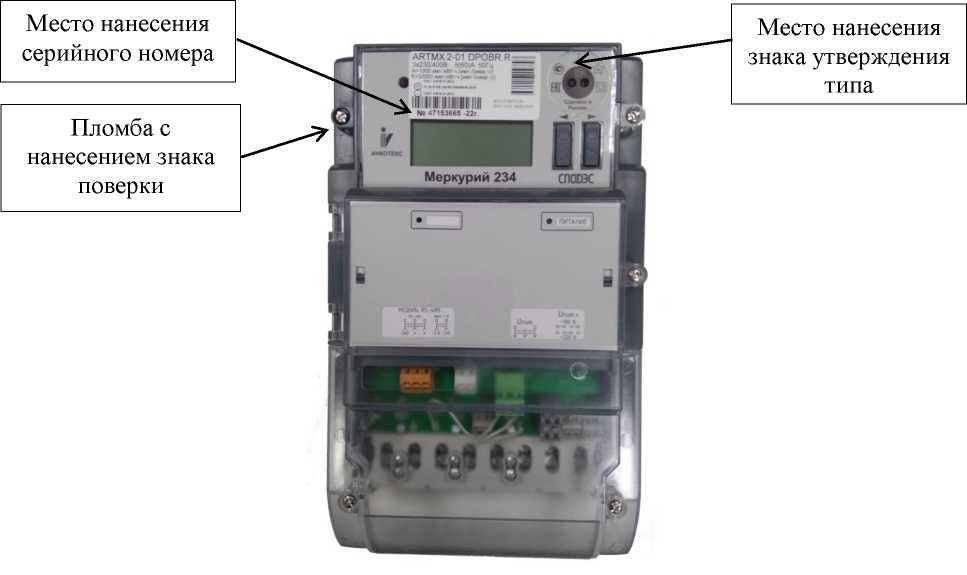

е) счётчики модификаций «Меркурий 234», «Mercury 234» с индексом «Х» в коде

,• Меркурий 238 ART-09 DP0L4FM

ШМШ e snn) Д U ru "■'■“ -s-"" ”•“*'■           ■ ■”®

• •••••

'EK^I

ж) счётчики модификаций «Меркурий 238», «Mercury 238» без индекса «Х» в коде

Место нанесения серийного номера

поверки

Пломба с

нанесением знака

230ВЫ100) А 50 Гц

Место нанесения

знака утверждения типа

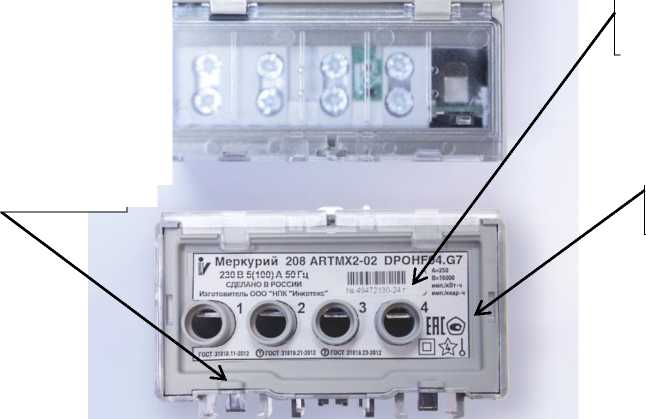

и) счётчики модификаций «Меркурий 208», «Mercury 208» с индексами «M» и «Х» в коде

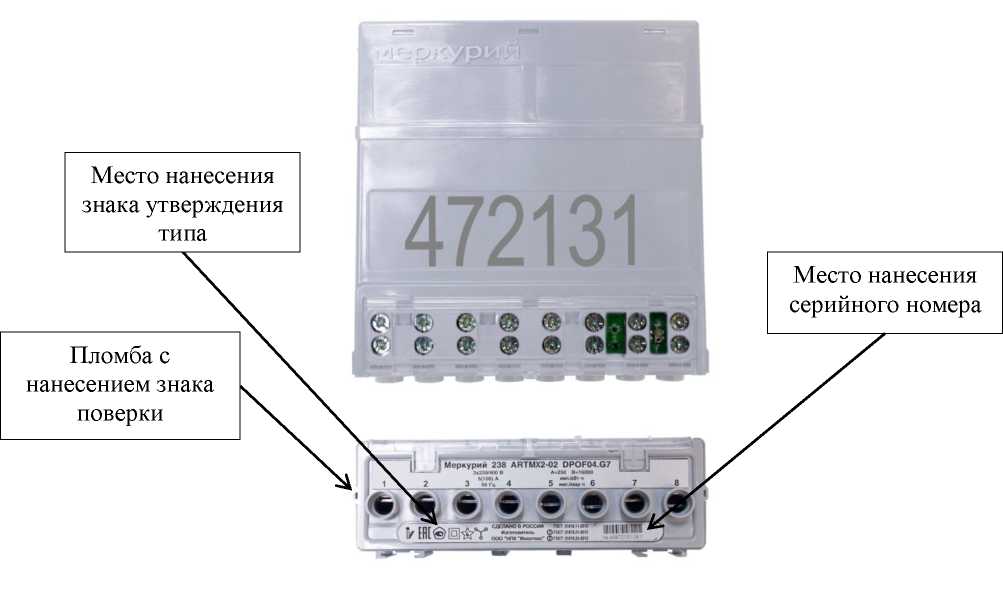

к) счётчики модификаций «Меркурий 238», «Mercury 238» с индексами «M» и «Х» в коде

Рисунок 1 - Общий вид счётчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения серийного номера

В счётчиках используется встроенное в микроконтроллер программное обеспечение (далее - ПО), соответствующее конкретной модификации счётчика.

ПО разделено на метрологически значимую и метрологически незначимую (прикладную) части, которые объединены в единый файл, имеющий единый цифровой идентификатор (контрольную сумму CRC16). ПО может быть проверено, установлено или переустановлено только на предприятии-изготовителе и не может быть считано со счётчиков (для счётчиков без индекса «X»).

Метрологические характеристики счётчиков нормированы с учетом влияния ПО.

Идентификационные данные ПО приведены в таблицах 5 и 6.

Таблица 5 - Идентификационные данные встроенного ПО счётчиков без индекса «X»

Примечания:

* - идентификационное наименование ПО имеет вид: MAAA_BBB_codeCC_DD, где: AAA - код счетчика;

BBB - версия метрологически значимого ПО;

CC - версия метрологически незначимого (прикладного) ПО;

DD - подверсия метрологически незначимого (прикладного) ПО.

** - цифровой идентификатор встроенного ПО (CRC16) приведен для базовых версий метрологически незначимого (прикладного) ПО (code00 00).

Таблица 6 - Идентификационные данные встроенного ПО счётчиков с индексом «X»

Конструкция счётчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Таблица 7 -

Значение

• ¹⁾ Значение постоянной счётчиков с кодом исполнения -01, -02, -08, -09 (250, 500, 1000) определяется при заказе счётчика, задается на предприятии-изготовителе и указывается на лицевой панели и в формуляре счётчика.

• ²⁾ Диапазон измерений фазной и суммарной активной и полной электрической мощности, характеристики точности при измерении фазной и суммарной активной и полной электрической мощности (пределы допускаемой основной погрешности, пределы допускаемых дополнительных погрешностей, вызываемых влияющими величинами, средний температурный коэффициент) для счётчиков класса точности 0,5 соответствуют аналогичным параметрам при измерении активной электрической энергии для счётчиков класса точности 1 по ГОСТ 31819.21-2012 с коэффициентом 0,5; для счётчиков класса точности 1 соответствуют аналогичным параметрам при измерении активной электрической энергии для счётчиков класса точности 1 по ГОСТ 31819.21-2012; для счётчиков классов точности 0,2S и 0,5S соответствуют аналогичным параметрам при измерении активной электрической энергии для счётчиков классов точности 0,2S и 0,5S соответственно по ГОСТ 31819.22-2012.

• ³⁾ Для счётчиков активной электрической энергии прямого включения класса точности 0,5 требования ГОСТ 31819.21-2012 не установлены. Для этих счётчиков установлены следующие требования: диапазоны токов и значения влияющих величин соответствуют требованиям, предусмотренным ГОСТ 31819.21-2012 при измерении активной электрической энергии, характеристики точности (пределы допускаемой основной погрешности, пределы допускаемых дополнительных погрешностей, вызываемых влияющими величинами, средний температурный коэффициент) соответствуют требованиям ГОСТ 31819.21-2012 при измерении активной электрической энергии для счётчиков класса точности 1 с коэффициентом 0,5.

• ⁴⁾ Диапазон измерений фазной и суммарной реактивной электрической мощности, характеристики точности при измерении фазной и суммарной реактивной электрической мощности (пределы допускаемой основной погрешности, пределы допускаемых дополнительных погрешностей, вызываемых влияющими величинами, средний температурный коэффициент) для счётчиков классов точности 1 и 2 соответствуют аналогичным параметрам при измерении реактивной электрической энергии для счётчиков классов точности 1 и 2 соответственно по ГОСТ 31819.23-2012; для счётчиков класса точности 0,5 соответствуют аналогичным параметрам при измерении реактивной электрической энергии для счётчиков класса точности 1 по ГОСТ 31819.23-2012 с коэффициентом 0,5.

• ⁵⁾ Для счётчиков реактивной электрической энергии трансформаторного включения класса точности 0,5 требования ГОСТ 31819.23-2012 не установлены. Для этих счётчиков установлены следующие требования: диапазоны токов и значения влияющих величин соответствуют требованиям, предусмотренным ГОСТ 31819.23-2012 при измерении реактивной электрической энергии, характеристики точности (пределы допускаемой основной погрешности, пределы допускаемых дополнительных погрешностей, вызываемых влияющими величинами, средний температурный коэффициент) соответствуют требованиям ГОСТ 31819.23-2012 при измерении реактивной электрической энергии для счётчиков класса точности 1 с коэффициентом 0,5.

• ⁶⁾ Тх - измеренное среднеквадратическое значение силы переменного тока, А.

Таблица 8 - Метрологические характеристики при измерении ПКЭ

Таблица 9 - Основные технические характеристики

наносится на панель счётчиков методом печати или лазерной маркировки или другим способом, не ухудшающим качества, а также на титульные листы эксплуатационной документации типографским способом.

Таблица 10 - Комплектность

приведены в разделе 4.2 «Работа счетчиков» руководства по эксплуатации РЭ 26.51.63.130-06189558048-2018.

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;

ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;

ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;

ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»;

Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.12, п. 6.13);

ТУ 26.51.63.130-061-89558048-2018 «Счетчики электрической энергии статические «Меркурий 204», «Меркурий 208», «Mercury 204», «Mercury 208», «Меркурий 234», «Меркурий 238», «Mercury 234», «Mercury 238». Технические условия».

Общество с ограниченной ответственностью «Научно-Производственная Компания «Инкотекс» (ООО «НПК «Инкотекс»)

ИНН 7702690982

Адрес: 105484, г. Москва, 16-я Парковая ул., д 26, к. 2, оф. 2801А

Телефон/факс: 8 (495) 780-77-38

Е-mail: firma@incotex.ru

Общество с ограниченной ответственностью «Научно-производственная фирма «Моссар» (ООО «НПФ «Моссар»)

ИНН 6454073547

Адрес: 413090, Саратовская обл., г. Маркс, пр-кт Ленина, д. 111 Телефон/факс: 8 (845-67) 5-54-39

Общество с ограниченной ответственностью «Инкотекс-СК» (ООО «Инкотекс-СК»)

ИНН 7719532487

Адрес: 105484, г. Москва, ул. 16-я Парковая, д. 26, к. 2, оф. 2301А

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Адрес: 117546, г. Москва, Харьковский пр-д, д. 2, эт. 2, помещ. I, ком. 35,36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» апреля 2024 г. № 965

Регистрационный № 86215-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии однофазные многофункциональные

КВАНТ СТ1

Счетчики электрической энергии однофазные многофункциональные КВАНТ СТ1 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в однофазных цепях переменного тока частотой 50 Гц.

Принцип действия счётчиков основан на цифровой обработке входных сигналов напряжения и тока с помощью специализированной микросхемы со встроенными аналого-цифровыми преобразователями (далее - АЦП). Остальные параметры, измеряемые счетчиком, определяются расчетным путем при последующей обработке микроконтроллером измеренных значений тока, напряжения и частоты сети.

Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы.

Счетчики могут применяться как автономно, так и в составе автоматизированных информационно-измерительных систем коммерческого и технического учета электроэнергии.

Счетчики имеют в своем составе:

• - измерительные элементы - два датчика тока (шунты или трансформаторы тока в зависимости от исполнения) в цепях фазы и нейтрали;

• - резистивный делитель напряжения;

• - специализированную измерительную микросхему;

• - микроконтроллер;

• - энергонезависимую память данных;

• - встроенные энергонезависимые часы, позволяющие вести учет электрической энергии по не менее 4 тарифным зонам суток;

• - оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки;

• - оптический порт (по ГОСТ IEC 61107-2011);

• - интерфейсы для подключения к системам автоматизированного учета потребленной электроэнергии;

• - датчик магнитного поля;

• - реле отключения нагрузки, в зависимости от исполнения.

В составе счетчиков, предназначенных для установки на DIN рейку или на щиток, присутствует жидкокристаллический дисплей (далее - ЖК-дисплей). Счетчик имеет в своем составе индикатор функционирования «Работа» и кнопку для ручного переключения режимов индикации «Просмотр».

Глубина хранения значений активной и реактивной электрической энергии нарастающим итогом суммарно и раздельно по тарифам за сутки, не менее 180 суток.

Глубина хранения значений активной и реактивной электрической энергии (прием, отдача), а также запрограммированных параметров - на начало текущего расчетного периода (на 00 часов 00 минут 00 секунд первых суток, следующих за последним расчетным периодом) и не менее 36 предыдущих программируемых расчетных периодов с циклической перезаписью начиная с самого раннего значения.

Счетчики обеспечивают формирование профиля нагрузки с программируемым временем интегрирования в диапазоне от 1 до 60 минут.

Глубина хранения профиля нагрузки при интервале усреднения 60 минут - 256 суток.

Длительность сохранения в памяти счетчика информации (измерительных данных, параметров настройки, программ) при отключении питания, не менее 20 лет.

Счетчики обеспечивают в режиме реального времени измерение и расчёт следующих параметров:

• - активной и реактивной электроэнергии в двух направлениях (прием, отдача);

• - среднеквадратического значения фазного напряжения переменного тока;

• - среднеквадратического значения силы переменного фазного тока;

• - ток в нулевом проводе;

• - активная, реактивная и полная электрическая мощность;

• - коэффициента электрической мощности по каждой фазе;

• - соотношение активной и реактивной электрической мощности;

• - частота сети переменного тока;

• - небаланс токов в фазном и нулевом проводе;

• - положительного и отрицательного отклонения напряжения по классу S с допусками в части измерения напряжения (ГОСТ 32144-2013, ГОСТ 30804.4.30-2013).

Учетные данные, измеряемые и рассчитанные параметры сохраняются в памяти, выводятся на дисплей и передаются по интерфейсам.

Наличие в составе счетчика энергонезависимых часов и календаря обеспечивает:

• - ведение даты и времени;

• - внешнюю ручную и автоматическую коррекцию (синхронизацию);

• - возможность автоматического переключения на летнее/зимнее время.

Счетчик имеет журналы событий, в котором фиксируются время и дата наступления событий с возможностью хранения не менее 500 событий совокупно по всем журналам, в том числе фиксируются следующие события:

• - дата и время вскрытия клеммной крышки;

• - дата

  время вскрытия корпуса;

  время вскрытия крышки батарейного отсека;

  время вскрытия крышки отсека модуля связи;

  время вскрытия крышки отсека блокировки реле

• - дата

• - дата

• - дата

  управления нагрузкой;

• - дата

  время последнего перепрограммирования (перепараметрирования);

• - дата, время, тип выполненной команды;

• - изменение направления перетока мощности;

• - дата и время отклонения напряжения в измерительной цепи от заданного предела;

• - превышение соотношения величин потребления активной и реактивной мощности;

• - превышение заданного предела мощности;

• - дата, время и величина воздействия постоянного или переменного магнитного поля со значением модуля вектора магнитной индукции свыше 150 мТл (пиковое значение);

• - факт связи с приборами учета, приведшего к изменению данных;

• - изменение текущих значений времени и даты при синхронизации с фиксацией в журнале событий времени до и после коррекции или величины коррекции времени, на которую было скорректировано значение;

  качества

• - дата, время, продолжительность и величина нарушения показателей электроэнергии;

• - результатов самодиагностики;

• - дата и время фиксации данных об аппаратном или программном сбое;

  и (или)

• - дата и время попытки доступа с неуспешной идентификацией аутентификацией;

• - дата, время и причина включения и отключения встроенного коммутационного аппарата;

• - дата и время попытки доступа с нарушением правил управления доступом;

• - дата и время модификации встроенного ПО;

• - попытка несанкционированного нарушения целостности программного обеспечения и параметров.

Счетчики по имеющимся интерфейсам обеспечивают возможность организации с использованием протоколов передачи данных передачу показаний, предоставления информации о результатах измерения количества и иных параметров электрической энергии, передачу журналов событий и данных о параметрах настройки, а также удаленного управления прибором учета электрической энергии, не влияющих на результаты выполняемых счетчиком измерений, включая:

• - корректировку текущей даты и времени, часового пояса;

• - изменение тарифного расписания;

• - программирование параметров фиксации индивидуальных параметров качества электроснабжения;

• -  программирование параметров срабатывания встроенного коммутационного аппарата;

• - изменение паролей доступа к параметрам;

• - управление коммутационным аппаратом путем его фиксации в положении «отключено».

Счетчик может выступать в качестве инициатора связи с уровнем информационновычислительного комплекса электроустановки или информационно-вычислительного комплекса при наступлении различных событий, в том числе:

• - при вскрытии клеммной крышки, крышки корпуса;

• - воздействии магнитным полем;

• - при несанкционированном перепрограммировании (параметрировании);

• - превышении максимального порога мощности;

• - при отклонении напряжения в измерительных цепях от заданных пределов;

• - при выходе температуры внутри корпуса счетчика за границы допустимого диапазона;

Обслуживание счетчиков производится с помощью технологического программного обеспечения (конфигуратор счетчика).

Счетчики выпускаются в модификациях, отличающихся интерфейсами связи, вариантами исполнения корпуса и опциональным функционалом.

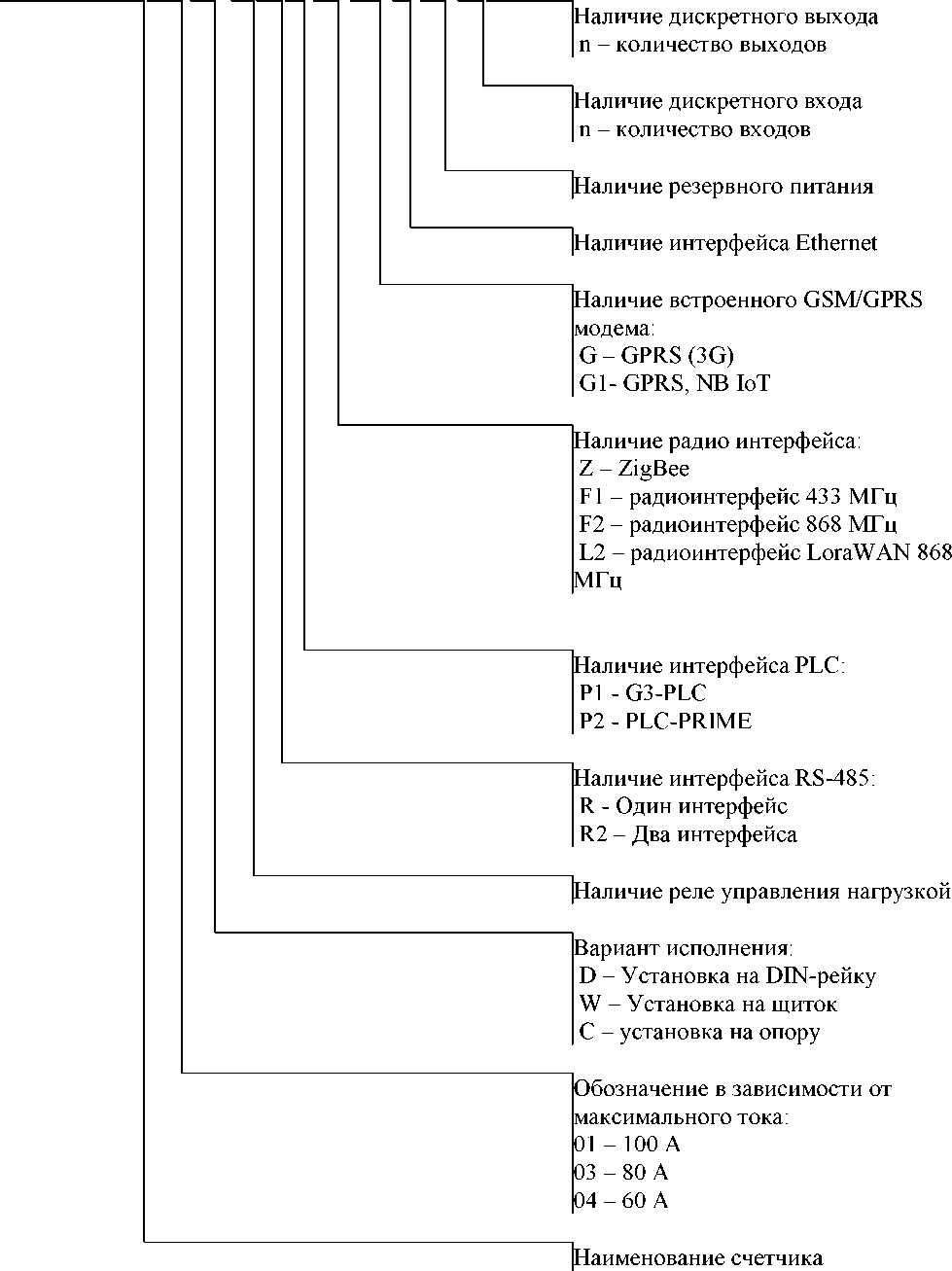

Структура условного обозначения счетчиков КВАНТ СТ1:

КВАНТ CT1. ХХ- W - B R P F GE U In On

местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера, а также индикаторного устройства представлены на рисунках 1 - 3.

Место нанесения

заводского номера

Место нанесения

знака поверки

Пломба с нанесением

знака утверждения типа

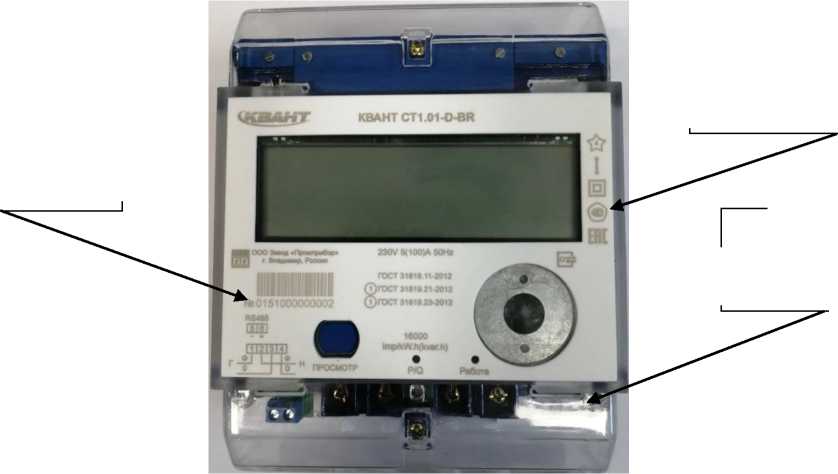

Рисунок 1 - Общий вид счетчика в корпусе типа D и W с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера

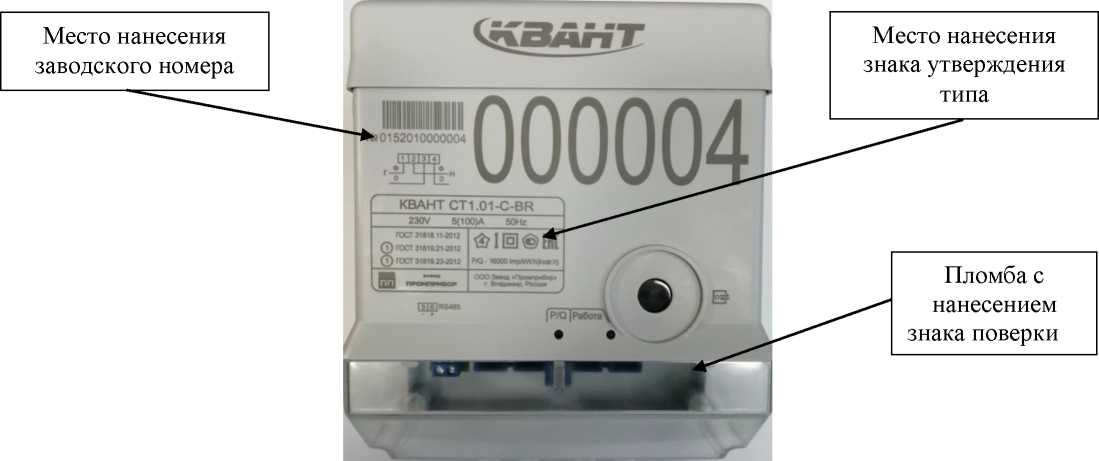

Рисунок 2 - Общий вид счетчика в корпусе типа C с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера

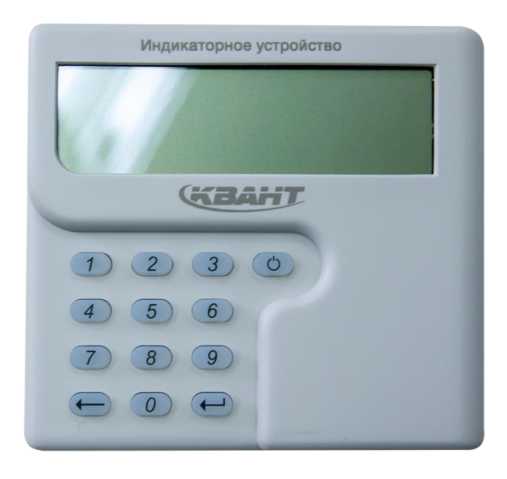

Рисунок 3 - Общий вид индикаторного устройства

Встроенное программное обеспечение (далее - ПО) счетчиков разделено на метрологически значимую и метрологически незначимую части, имеет единую контрольную сумму и записывается в счетчик на стадии его производства.

ПО является метрологически значимым.

Метрологически значимая часть ПО, калибровочные коэффициенты и измеренные данные защищены протоколом передачи данных и не доступны для изменения без вскрытия счетчиков. Доступ к параметрам и данным со стороны интерфейсов возможен с тремя уровнями доступа (публичный, чтение, конфигуратор) с устанавливаемыми паролями. Предусмотрено использование шифрования паролей и данных.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.

Идентификационные данные метрологически значимой части ПО счетчиков приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Таблица 2 -

Таблица 3 - Основные технические характеристики

наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность

• ⁵⁾ - Поставляется в потребительской таре.

• ⁶⁾ - Поставляется в электронном виде. Размещено на сайте http://www.sicon.ru/prod/po/.

приведены в разделе 1.4 «Устройство и работа» руководства по эксплуатации ВЛСТ 420.00.000 РЭ.

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;

ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;

ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

ТУ 265163-420-75648894-21 (ВЛСТ 420.00.000 ТУ) «Счетчики электрической энергии однофазные многофункциональные КВАНТ СТ1. Технические условия».

Общество с ограниченной ответственностью Завод «Промприбор» (ООО Завод «Промприбор»)

ИНН 3328437830

Адрес: 600014, Владимирская обл., г. Владимир, ул. Лакина, д. 8А

Юридический адрес: 600014, Владимирская обл., г. Владимир, ул. Лакина, д. 8, п. 59

Общество с ограниченной ответственностью Завод «Промприбор» (ООО Завод «Промприбор»)

ИНН 3328437830

Адрес: 600014, Владимирская обл., г. Владимир, ул. Лакина, д. 8А

Юридический адрес: 600014, Владимирская обл., г. Владимир, ул. Лакина, д. 8, п. 59

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Адрес: 119530, г. Москва, Очаковское ш., д. 34, помещ. VII, ком. 6 Тел.: +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.
