МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

24 декабря 2019 г.

Москва

О внесении изменений в описание типа на расходомеры-счетчики электромагнитные Геликон РЭЛ-100

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ГК «Росатом» от 11 декабря 2019 г. № 1-8.16/58337, приказываю:

• 1. Внести изменения в описание типа на расходомеры-счетчики электромагнитные Геликон РЭЛ-100, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 67959-17, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному

  предпринимателю

• 3. Контроль за испблнежм Ш^тадШаЦрижадстЦляю за собой.

хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «24» декабря 2019 г. № 3292

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счетчики электромагнитные Геликон РЭЛ-100

Расходомеры-счетчики электромагнитные Геликон РЭЛ-100 предназначены для измерений объемного расхода и объема протекающей жидкости.

Принцип действия расходомеров-счетчиков электромагнитных Геликон РЭЛ-100 основан на измерении электродвижущей силы, пропорциональной скорости потока, возникающей при протекании потока жидкости через наведенное системой электромагнитов магнитное поле. Электродвижущая сила воспринимается электродами и преобразуется в значение объемного расхода и объема протекающей жидкости.

Конструктивно расходомеры-счетчики электромагнитные Геликон РЭЛ-100 состоят из электромагнитного преобразователя расхода, устанавливаемого в трубопровод с рабочей жидкостью, и измерительного блока, служащего для преобразования сигналов с электромагнитного преобразователя расхода, отображения и хранения данных.

Электромагнитный преобразователь расхода представляет собой отрезок трубы (патрубок) из немагнитного материала. На патрубке расположена система электромагнитов, создающая магнитное поле в потоке. На внутренней поверхности патрубка расположены электроды для контакта с протекающей жидкостью. Внутренняя поверхность патрубка выполнена из электроизолирующего материала. Подсоединение первичного преобразователя к трубопроводу может быть фланцевым, безфланцевым, резьбовым или штуцерным.

Измерительный блок состоит из корпуса с гермовводами для доступа к клеммам питания и связи внутри корпуса. Измерительный блок конструктивно может быть расположен как на первичном преобразователе, так и в выносном исполнении. Измерительный блок может быть укомплектован (в зависимости от заказа): жидкокристаллическим индикатором, клавиатурой, токовыми, частотными, импульсным, релейным выходами, интерфейсами связи RS232, RS485, HART, USB, а также различным количеством каналов вывода результатов измерений и другой информации.

Расходомеры-счетчики электромагнитные Геликон РЭЛ-100 имеют 4 класса точности: А, В, С, Е. Расходомеры-счетчики электромагнитные Геликон РЭЛ-100 выпускаются в общепромышленном исполнении и специальном исполнении для эксплуатации на объектах использования атомной энергии (с индексом «РЭЛ-АЭ» в наименовании). Конструкция, метрологические и технические характеристики обоих исполнений идентичны, для специального исполнения предусмотрены дополнительные испытания и контроль при выпуске из производства.

Общий вид расходомеров-счетчиков электромагнитных Геликон РЭЛ-100 приведен на рисунках 1 и 2.

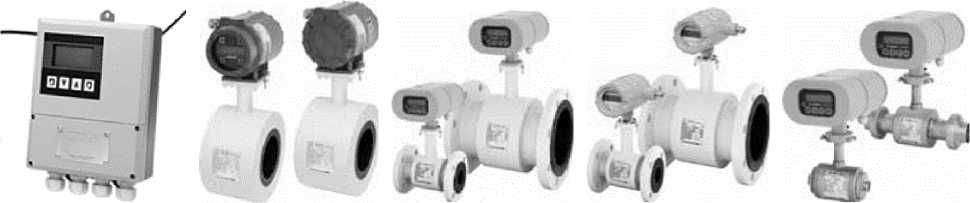

Рисунок 1 - Общий вид расходомеров-счетчиков электромагнитных Г еликон РЭЛ-100

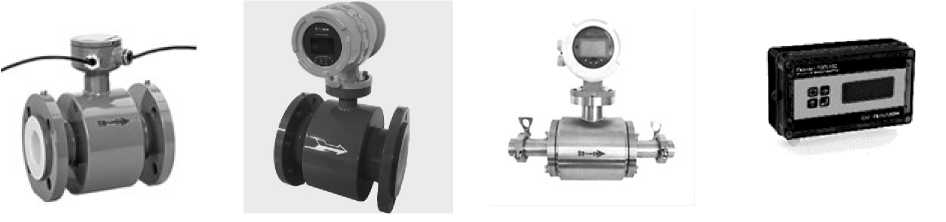

Рисунок 2 - Общий вид расходомеров-счетчиков электромагнитных Г еликон РЭЛ-100

Пломбирование расходомеров-счетчиков электромагнитных Геликон РЭЛ-100 осуществляется с помощью проволоки и свинцовой (пластмассовой) пломбы, на которую наносится знак поверки. Схема пломбирования расходомеров-счетчиков электромагнитных Геликон РЭЛ-100 приведена на рисунке 3.

пломбирования и нанесения знака поверки

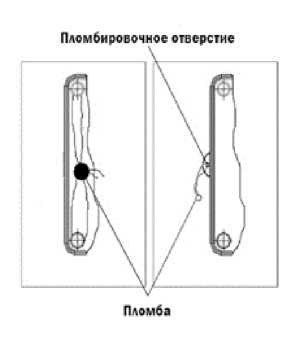

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знаков поверки расходомеров-счетчиков электромагнитных Геликон РЭЛ-100

Программное обеспечение расходомеров-счетчиков электромагнитных Геликон РЭЛ-100 является встроенным.

После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку

Лист № 3 Всего листов 6 поступающих данных, а также циклическую проверку целостности конфигурационных данных.

Программное обеспечение расходомеров-счетчиков электромагнитных Геликон РЭЛ-100 предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и их вывода на устройства индикации.

Идентификационные данные программного обеспечения расходомеров-счетчиков электромагнитных Геликон РЭЛ-10 приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения соответствует уровню «высокий» согласно Р 50.2.077-2014. Предусмотрено механическое опломбирование расходомеров-счетчиков электромагнитных Геликон РЭЛ-100.

Метрологические и технические характеристики представлены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на лицевую панель расходомеров-счетчиков электромагнитных Геликон РЭЛ-100 в виде наклейки и по центру титульных листов эксплуатационной документации типографским способом.

Комплектность расходомеров-счетчиков электромагнитных Геликон РЭЛ-100 представлена в таблице 4.

Таблица 4

осуществляется по документу МП 0598-1-2017 «Инструкция. ГСИ. Расходомеры-счетчики электромагнитные Геликон РЭЛ-100. Методика поверки», утвержденному ФГУП «ВНИИР» 13.06.2017 г.

Средства поверки:

• - рабочий эталон единиц объема и объемного расхода 1-го разряда в соответствии с приказом Росстандарта от 7 февраля 2018 г. № 256 (для расходомеров класса точности А, В, С, Е) с необходимым воспроизводимым расходом и соотношением погрешности не более 1/3 пределов относительной погрешности поверяемого расходомера;

• - рабочий эталон единиц объема и объемного расхода 2-го разряда в соответствии с приказом Росстандарта от 7 февраля 2018 г. № 256 (для расходомеров класса точности В, С, Е) с необходимым воспроизводимым расходом и соотношением погрешности не более 1/3 пределов относительной погрешности поверяемого расходомера.

- установка поверочная имитационная (имитатор) с пределами допускаемой относительной погрешности на более 1/3 пределов относительной погрешности измерения расходомеров;

- измерители RLC АКИП-6108, АКИП-6109, регистрационный № 56479-14.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наноситься на свидетельство о поверке, а также на пломбы, установленные в местах пломбирования расходомера счетчика электромагнитного Геликон РЭЛ-100.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ТУ 4213-010-38136191-14 (РКЦП.407200.010ТУ) Расходомеры-счетчики электромагнитные Геликон РЭЛ-100. Технические условия;

РКЦП.407200.010ТУ1 Расходомеры-счетчики электромагнитные Геликон РЭЛ-100. Технические условия.

Общество с ограниченной ответственностью «РКС-Энерго» (ООО «РКС-Энерго»)

ИНН 7839459447

Адрес: 197022, г. Санкт-Петербург, ул. Инструментальная, д. 3, лит. К, пом. 16-Н Телефон: +7 (812) 334-55-50

Факс: +7 (812) 334-55-50

E-mail: metrslava@mail.ru

Общество с ограниченной ответственностью «Приборостроительный концерн «Геликон» (ООО «ПК «Геликон»)

ИНН 4703148079

Адрес: 188643, Ленинградская обл., г. Всеволожск, ш. Дорога Жизни, д. 4а.

Телефон: +7 (812) 985-22-85

Факс: +7 (812) 985-22-85

E-mail: mail@pk-helikon.ru

Общество с ограниченной ответственностью «Приборостроительный концерн «Геликон» (ООО «ПК «Геликон»).

ИНН 4703148079

Адрес: 188643, Ленинградская обл., г. Всеволожск, ш. Дорога Жизни, д. 4а.

Телефон/ факс +7 (812) 985 22 85

E-mail: mail@pk-helikon.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088 г. Казань, ул. 2-я Азинская, 7А

Телефон: +7(843) 272-70-62

Факс: +7 (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015

В части внесения изменений

Испытательный центр

Акционерное общество «Всероссийский научно-исследовательский институт по эксплуатации атомных электростанций» (АО «ВНИИАЭС»)

Адрес: 109507, г. Москва, ул. Ферганская, д. 25

Телефон: +7 (499)-796-91-33

Факс: +7 (495)-376-83-33

Web-cайт: www.vniiaes.ru

E-mail: vniiaes@vniiaes.ru

Регистрационный номер № RA.RU.310595 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации
