МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

15 мая 2023 г.                                                                                   998

_______ №_______

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Утвердить:

типы средств измерений,  сведения о которых прилагаются

к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________________/

---

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию

и метрологии

от «_ »    мая       2023 г. № ⁹⁹⁸

Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ- вод-ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

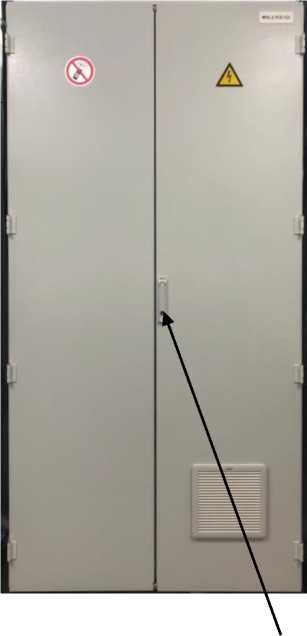

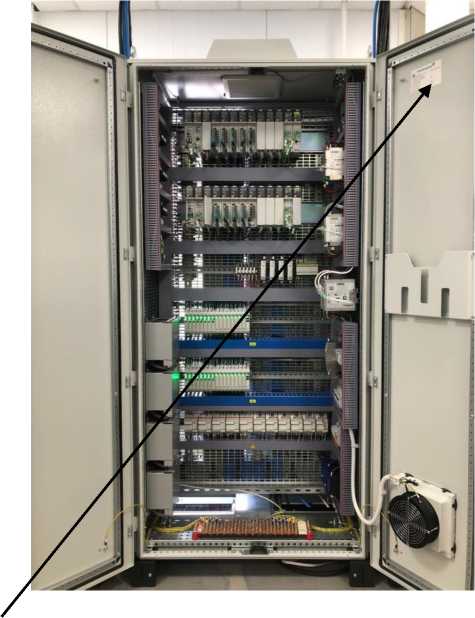

Комплексы программнотехнические микропроцессорной системы автоматизации технологических про цессов

MKLogi c

С

88996-23

0076

Акционерное общество "Нефтеавтома-тика" (АО "Нефтеавтома-тика"), г. Уфа

Акционерное общество "Нефтеавтома-тика" (АО "Нефтеавтома-тика"), г. Уфа

ОС

26.20-52 00137093 2022 МП

1 год

Акционерное общество "Нефтеавтома-тика" (АО "Нефтеавтома-тика"), г. Уфа

ФБУ "ЦСМ им. А.М.Муратшина в Республике Башкортостан", г. Уфа

26.12.2022

2.

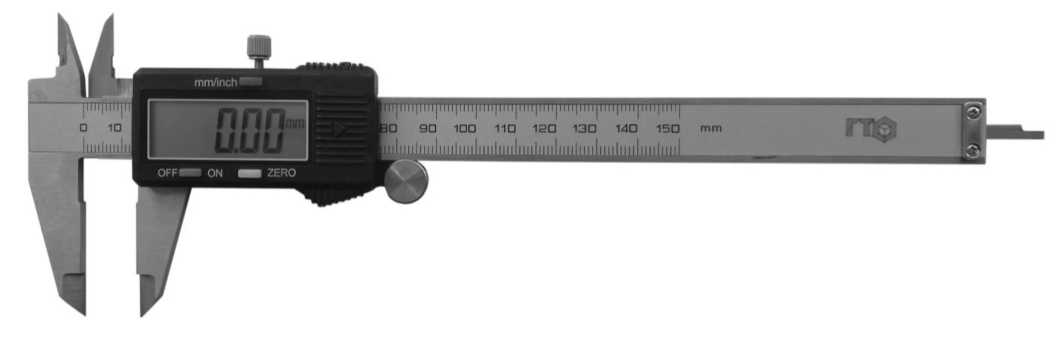

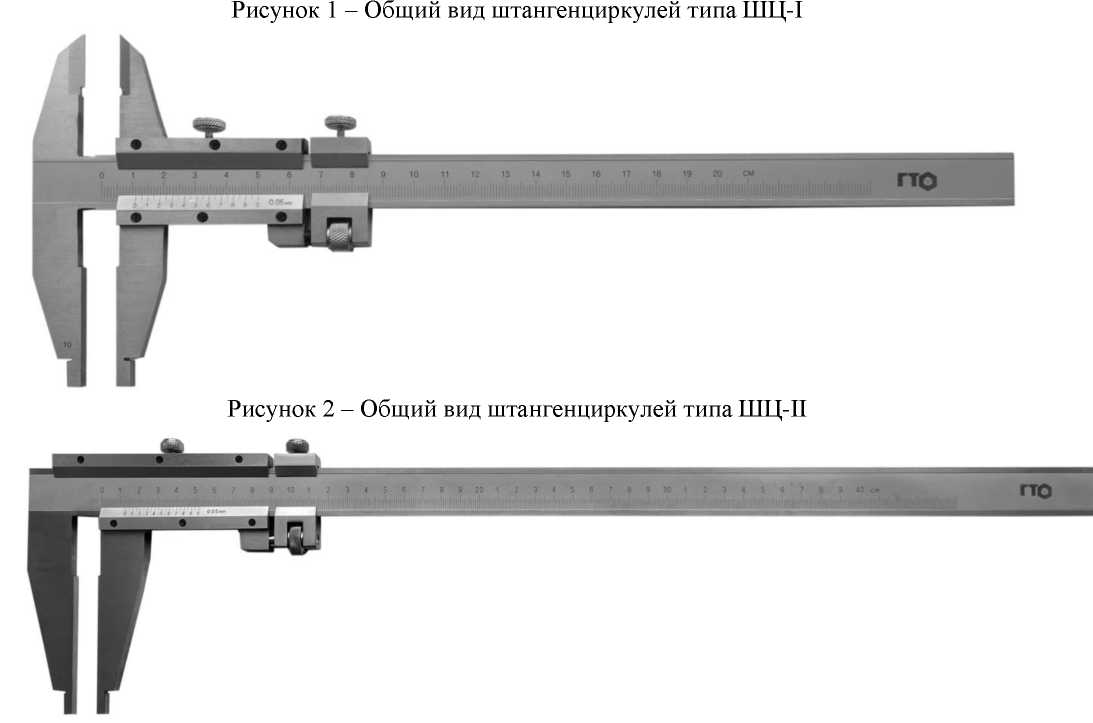

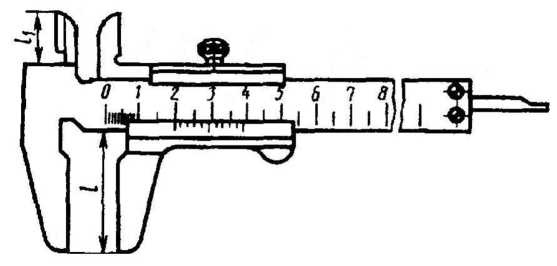

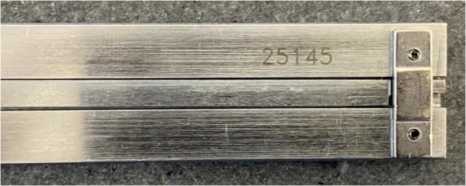

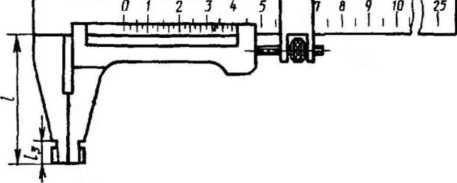

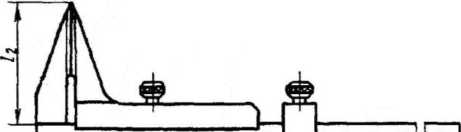

Штангенциркули

Обозна чение отсутствует

С

88997-23

ШЦ-1-125 0,1 зав. №170223, ШЦ-I-300 0,05 зав. №25145, ШЦ-И-200 0,05 зав. №1200421, ШЦ-И-2000 0,05, зав. №21010041, ШЦ-111-400 0,05 зав. № J01734, ШЦ-III-2000 0,05 зав. №1500001, ШЦЦ-I-125 0,01 зав. №ABB24010

ANHUI MEASURING TOOLS CO. LTD, Китай

ANHUI MEASURING TOOLS CO. LTD, Китай

ОС

МП-064 2022

1 год

Общество с ограниченной ответственностью "ПК ГТО" (ООО "ПК ГТО"), Московская обл., г. Королев

ООО "ПРОММАШ ТЕСТ Метрология", Московская обл., г. Чехов

07.11.2022

3.

Система ав-

Обозна-

Е

88998-23

331/23

Общество с

Общество с

ОС

МП

4 года

Общество с

ООО "Энерго-

13.02.2023

томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии ООО "РКС-энерго" по ГТП АО "ЛОЭСК" -ПС-559 "Но-вожилово" 110/10 кВ

чение отсутствует

ограниченной ответственностью "Энерго-тестконтроль" (ООО "Энер-готесткон-троль"), г. Москва

ограниченной ответственностью "РКС-энерго" (ООО "РКС-энерго"), Ленинградская обл., Кировский р-н, г. Шлиссельбург

26.51/196/2 3

ограниченной ответственностью "Энерго-тестконтроль" (ООО "Энер-готесткон-троль"), г. Москва

тестконтроль", г. Москва

4.

Системы контроля толщины сухой пленки

SpecMet rix DFT- QA lab

С

88999-23

09-SM-1074, 09- SM-1073

"SENSORY ANALYTICS LLC", США

"SENSORY ANALYTICS LLC", США

ОС

МП 049.Д4-22

1 год

Общество с ограниченной ответственностью "ШНАЙ ДЕР ГРУП Торговля" (ООО "ШНАЙДЕР ГРУП Торговля"), г. Москва

ФГУП "ВНИИО-ФИ", г. Москва

28.11.2022

5.

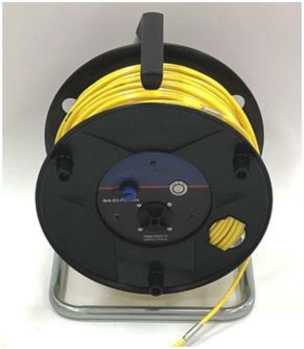

Инклинометры

V2D

С

89000-23

мод. V2D-1 зав. № 0001, мод. V2D-2-60-15-V зав. № 0002, мод. V2D-3-50-15-V зав. № 0003, мод. V2D-3-50-30-V зав. № 0004

Общество с ограниченной ответственностью "Петро-Моделинг Геофизика" (ООО "Пет-роМоделинг Геофизика"), г. Москва

Общество с ограниченной ответственностью "Петро-Моделинг Геофизика" (ООО "Пет-роМоделинг Геофизика"), г. Москва

ОС

МП-073 2022

1 год

Общество с ограниченной ответственностью "Петро-Моделинг Геофизика" (ООО "Пет-роМоделинг Геофизика"), г. Москва

ООО "ПРОММАШ ТЕСТ Метрология", Московская обл., г. Чехов

19.01.2023

6.

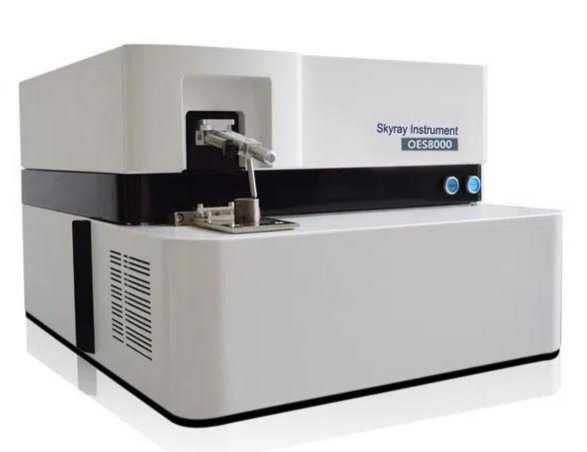

Спектрометры оптикоэмиссионные

OES

С

89001-23

OES8000S, сер. № 00009

"China factory: Jiangsu Skyray Instrument Co., Ltd", Китай

"China factory: Jiangsu Skyray Instrument Co., Ltd", Китай

ОС

МП 92241-2022

1 год

Общество с ограниченной ответственностью "Радони-ка.СОМ" (ООО "Радони-

УНИИМ - филиал ФГУП "ВНИИМ им. Д.И.Менделеева", г. Екатеринбург

29.12.2022

^COM"), г. Москва

7.

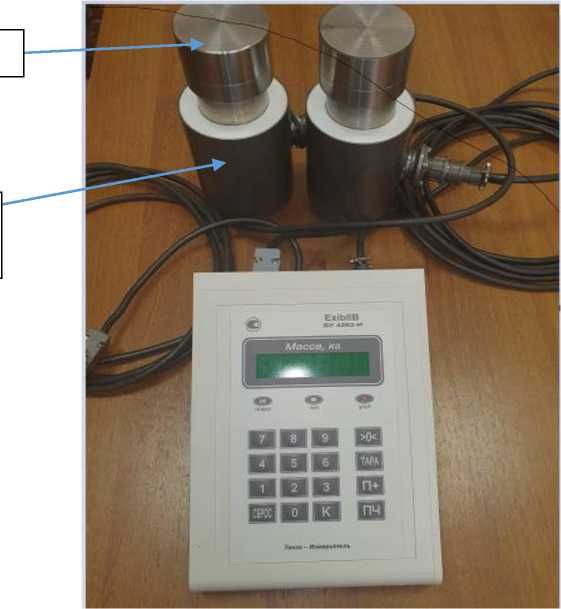

Весы тензометрические статические

ВТС-С- 150

С

89002-23

01

Общество с ограниченной ответственностью Научно-производственное предприятие "Тензо-Измеритель" (ООО НПП "Тензо-Измеритель"), г. Москва

Общество с ограниченной ответственностью Научно-производ ственное предприятие "Тензо-Измеритель" (ООО НПП "Тензо-Измеритель"), г. Москва

ОС

МП 20409-2022

1 год

Общество с ограниченной ответственностью Научно-производственное предприятие "Тен-зо-Измеритель" (ООО НПП "Тензо-Измеритель"), г. Москва

ФГБУ "ВНИИМС", г. Москва

21.09.2022

8.

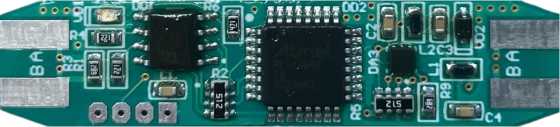

Датчики температуры цифровые

mTP

С

89003-23

000001, 000002, 000003

Общество с ограниченной ответственностью "СПбЭК-Майнинг" (ООО "СПб-ЭК-Майнинг"), г. Санкт- Петербург

Общество с ограниченной ответственностью "СПбЭК- Майнинг" (ООО "СПб- ЭК- Майнинг"), г. Санкт- Петербург

ОС

МП 24110201 -2023

5 лет

Общество с ограниченной ответственностью "СПбЭК-Майнинг" (ООО "СПб-ЭК-Майнинг"), г. Санкт- Петербург

ФГУП "ВНИИМ им. Д.И.Менделеева", г. Санкт- Петербург

13.03.2023

9.

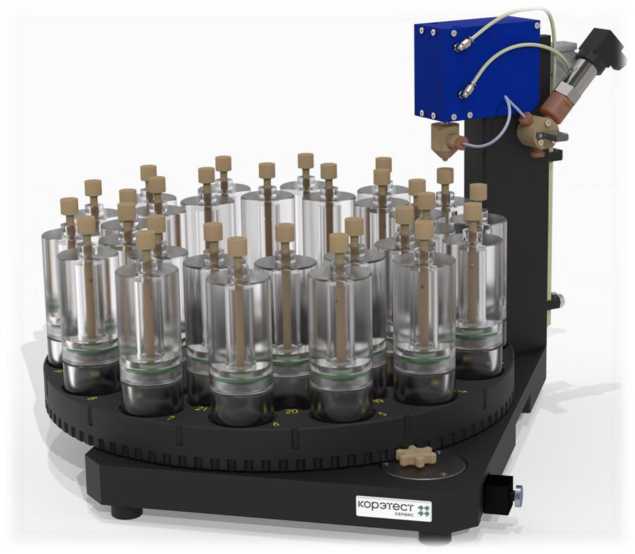

Анализаторы карбонатно-сти горных пород

АСМ-1

С

89004-23

22-1

Общество с ограниченной ответственностью "Корэтест сервис" (ООО "Корэтест сервис"), г. Тюмень

Общество с ограниченной ответственностью "Корэтест сервис" (ООО "Корэтест сервис"), г. Тюмень

ОС

МП 86251-2022

1 год

Общество с ограниченной ответственностью "Корэтест сервис" (ООО "Корэтест сервис"), г. Тюмень

УНИИМ - филиал ФГУП "ВНИИМ им. Д.И.Менделеева", г. Екатеринбург

21.02.2023

10.

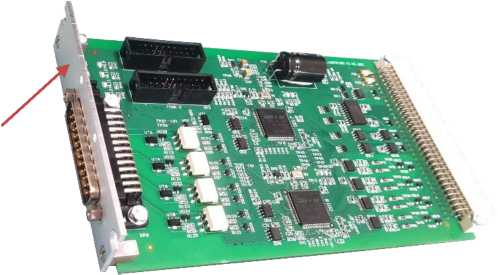

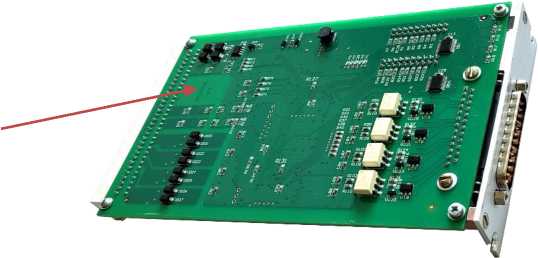

Модули

МС- ДПС

С

89005-23

40015,40016

Общество с ограниченной ответственностью "Научно-производственное объединение САУТ" (ООО

Общество с ограниченной ответственностью "Научно-производственное объединение САУТ" (ООО

ОС

МП 80-26 2022

4 года

Общество с ограниченной ответственностью "Научно-производственное объединение САУТ" (ООО

УНИИМ - филиал ФГУП "ВНИИМ им. Д.И.Менделеева", г. Екатеринбург

22.12.2022

"НПО САУТ"), г. Екатерин бург

"НПО САУТ"), г. Екатеринбург

"НПО САУТ"), г. Екатеринбург

11.

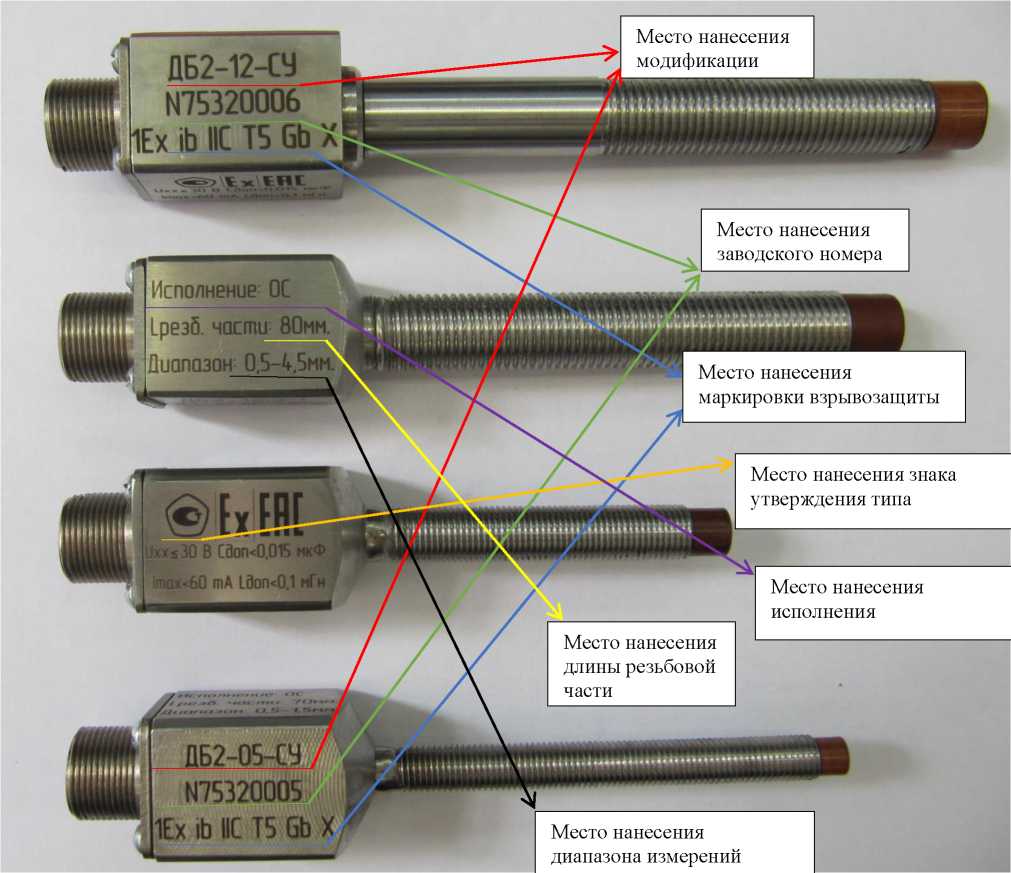

Датчики близости

ДБ2

С

89006-23

мод. ДБ2-08-СУ исп. ОС зав. № 75320001, мод. ДБ2-12-СУ исп. ОС зав. № 75320002, мод. ДБ2-05-СУ исп. ОС зав. № 75320005, мод. ДБ2-08-СУ исп. ОВ зав. № 75320003, мод. ДБ2-12-СУ исп. ОВ зав. № 75320004, мод. ДБ2-05-СУ исп. ОВ зав. № 75320006, мод. ДБ2-08-СУ исп. ФО зав. № 75320007

Акционерное общество "Научно-производственное объединение измерительной техники" (АО "НПО ИТ"), Московская обл., г. Королев

Акционерное общество "Научно-производственное объединение измерительной техники" (АО "НПО ИТ"), Московская обл., г. Королев

ОС

МП 204/304-2023

2 года

Акционерное общество "Научно-производственное объединение измерительной техники" (АО "НПО ИТ"), Московская обл., г. Королев

ФГБУ "ВНИИМС", г. Москва

11.02.2023

12.

Микроманометр

ПМКМ- 1

Е

89007-23

45

Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе-Югре, ЯмалоНенецком автономном округе" (ФБУ

Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе-Югре, ЯмалоНенецком автономном округе" (ФБУ

ОС

МП 2310114-2022

2 года

Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе-Югре, ЯмалоНенецком автономном округе" (ФБУ

ФГУП "ВНИИМ им. Д.И.Менделеева", г. Санкт-Петербург

20.03.2023

"Тюменский ЦСМ"), г. Тюмень

"Тюменский ЦСМ"), г. Тюмень

"Тюменский ЦСМ"), г. Тюмень

13.

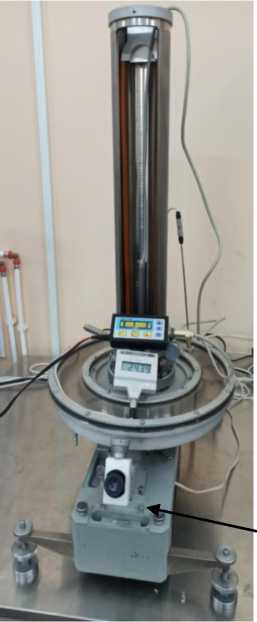

Манометр грузопоршневой

МП-60М

Е

89008-23

9906

Государственное предприятие "Донецкий опытный завод "Эталон" (ГП "Донецкий опытный завод "Эталон"), г. Донецк

Государственное предприятие "Донецкий опытный завод "Эталон" (ГП "Донецкий опытный завод "Эталон"), г. Донецк

ОС

МП 231 0106-2023

2 года

Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Сахалинской области" (ФБУ "Сахалинский ЦСМ"), г. Южно-Сахалинск

ФГУП "ВНИИМ им. Д.И.Менделеева", г. Санкт-Петербург

16.02.2023

14.

Манометр грузопоршневой

МП-6

Е

89009-23

0660

Общество с ограниченной ответственностью "Шат-ковский при-боростроительный завод" (ООО "Шатковский приборостроительный завод"), Нижегородская обл., Шатковский р-н, рп Шатки

Общество с ограниченной ответственностью "Шат-ковский при-боростроительный завод" (ООО "Шатковский приборостроительный завод"), Нижегородская обл., Шатковский р-н, рп Шатки

ОС

МП 231 0107-2023

2 года

Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Сахалинской области" (ФБУ "Сахалинский ЦСМ"), г. Южно-Сахалинск

ФГУП "ВНИИМ им. Д.И.Менделеева", г. Санкт-Петербург

16.02.2023

15.

Трубки напорные

Пром-экоприбор

С

89010-23

0001-21, 0004-21, 0006-21, 0002-21, 0005-21, 0007-21, 0015-21, 0016-21, 0018-21

Общество с ограниченной ответственностью "Пром-экоприбор" (ООО "Пром-экоприбор"),

Общество с ограниченной ответственностью "Пром-экоприбор" (ООО "Пром-экоприбор"),

ОС

МП 2550 0398-2022

1 год

Общество с ограниченной ответственностью "Пром-экоприбор" (ООО "Пром-экоприбор"),

ФГУП "ВНИИМ им. Д.И.Менделеева", г. Санкт-Петербург

22.03.2023

г. Санкт-Петербург

г. Санкт-Петербург

г. Санкт-Петербург

16.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Кафа

Обозначение отсутствует

Е

89011-23

051

Публичное акционерное общество "Федеральная сетевая компания - Россети" (ПАО "Россети"), г. Москва

Публичное акционерное общество "Федеральная сетевая компания - Россети" (ПАО "Россети"), г. Москва

ОС

МИ 30002022

4 года

Обществом с ограниченной ответственностью "Велес" (ООО "Велес"), г. Екатеринбург

ООО "Спец-энергопроект", г. Москва

10.03.2023

17.

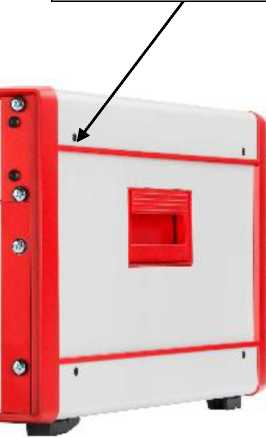

Системы измерений параметров зарядных систем электромобилей

SL1040 A

С

89012-23

DE58B10158

Компания "Keysight Technologies Deutschland GmbH", Германия

Компания "Keysight Technologies Deutschland GmbH", Германия

ОС

МП 651 22-032

1 год

Общество с ограниченной ответственностью "Кейсайт Текнолоджиз" (ООО "Кей-сайт Текно-лоджиз"), г. Москва

ФГУП "ВНИИФТРИ", Московская обл., Солнечногорский р-н, г. Солнечногорск, р.п. Мен-делеево

10.08.2022

18.

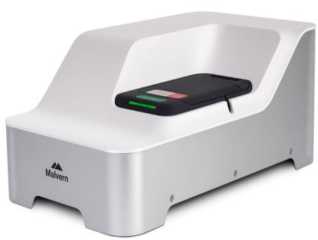

Анализаторы частиц лазерные

Zetasizer

С

89013-23

Zetasizer Ultra, зав. №№ MAL1224997, MAL1243491, MAL1244057, MAL1248113, MAL1253571, MAL1253622, MAL1253576, MAL1258190, MAL1264085; Zetasizer Pro, зав. №№ MAL1233485, MAL1260629

Компания Malvern Panalytical Ltd, Соединенное Королевство Великобритании и Северной Ирландии

Компания Malvern Panalytical Ltd, Соединенное Королевство Великобритании и Северной Ирландии

ОС

МП-640 006-22

1 год

Общество с ограниченной ответственностью "КД Системы и Оборудование" (ООО "КДСО"), г. Санкт-Петербург

ФГУП "ВНИИФТРИ", Московская обл., г. Солнечногорск, р.п. Менделеево

16.09.2022

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» мая 2023 г. № 998

Лист № 1 Регистрационный № 89010-23                                            Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трубки напорные Промэкоприбор

Назначение средства измерений

Трубки напорные Промэкоприбор (далее - трубки напорные) предназначены для измерений скорости и объемного расхода воздушного (газового) потока в комплекте с дифференциальными манометрами или микроманометрами в газоходах и вентиляционных системах.

Описание средства измерений

Трубки напорные являются приемниками полного и статического давления. Принцип действия трубок основан на измерении динамического давления - разности между полным и статическим давлениями в воздушном (газовом) потоке.

Трубки напорные выпускаются в двух модификациях - Пито и Пито цилиндрическая. Трубки напорные модификации Пито выпускаются в двух исполнениях по диапазону измерений скорости воздушного (газового) потока:

• - исполнение Д1 - от 2 до 30 м/с;

• - исполнение Д2 - от 2 до 60 м/с.

Трубки напорные модификации Пито цилиндрическая выпускаются в одном исполнении с диапазоном измерений скорости воздушного (газового) потока от 4 до 30 м/с.

Трубка напорная модификации Пито конструктивно представляет собой две стальные трубки, большего и меньшего диаметра, согнутые под углом 90^о и соединённые между собой таким образом, что трубка меньшего диаметра находится внутри трубки большего диаметра. Полное давление воспринимается отверстием на торце изогнутой внутренней трубки, статическое - отверстиями в стенке внешней трубки.

Трубка напорная модификации Пито цилиндрическая представляет собой две прямые стальные трубки большего и меньшего диаметра, соединённые между собой таким образом, что трубка меньшего диаметра находится внутри трубки большего диаметра. Полное давление воспринимается через отверстие в стенке внешней трубки, статическое давление - отверстием на торце внутренней трубки.

Трубки напорные изготавливаются из коррозионностойкой стали марки 12Х18Н10Т. Трубки имеют два штуцера, предназначенные для соединения с внешним дифференциальным манометром или микроманометром с помощью гибких шлангов.

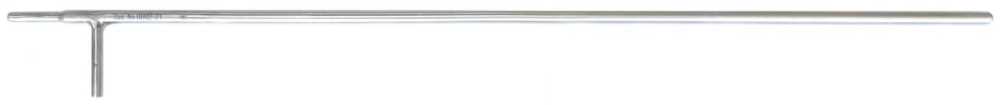

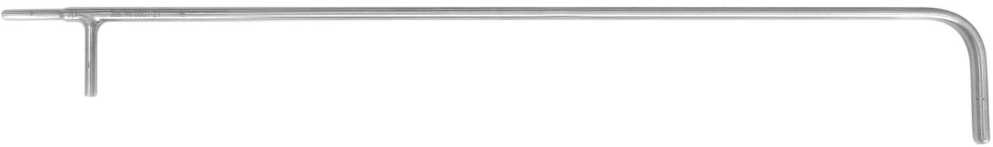

Общий вид трубок напорных представлен на рисунках 1 и 2.

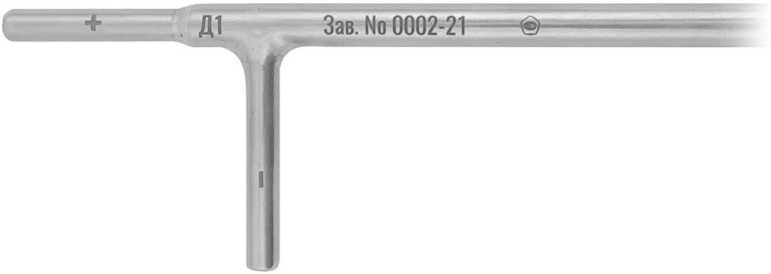

Маркировка трубок выполнена методом лазерной гравировки и содержит (рисунок 3):

• - наименование предприятия-изготовителя;

• - заводской номер;

• - исполнение по диапазону измерений (при наличии);

• - знак утверждения типа;

• - знаки «+» и «-», обозначающие штуцеры приемников полного и статического давлений.

Лист № 3 Всего листов 5 Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Модификация
	Пито		Пито цилиндрическая
	Исполнение Д1	Исполнение Д2
Диапазон измерений скорости воздушного (газового) потока, м/с	от 2 до 30	от 2 до 60	от 4 до 30
Средний коэффициент преобразования динамического (скоростного) давления, Кт	от 0,95 до 1,05		от 0,35 до 0,55
Пределы допускаемой относительной погрешности определения среднего коэффициента преобразования динамического (скоростного) давления, %	±3		±5

Таблица 2 - Основные технические характеристики

Наименование характеристики	Модификация
	Пито	Пито цилиндрическая
Длина, мм	от 350 до 2000
Диаметр, мм	от 7 до 10
Длина наконечника, мм	80	-
Диаметр штуцеров, мм	от 5,8 до 6
Масса, кг, не более	0,6
Условия эксплуатации: - диапазон рабочих температур воздушного (газового) потока, °С - температура атмосферного воздуха, °С - атмосферное давление, кПа (мм рт. ст.) - относительная влажность, %	от -40 до +600 от -40 до +60 от 84,0 до 106,7 (от 630 до 800) от 5 до 95
Средняя наработка до отказа, ч, не менее	30000
Средний срок службы, лет	10

Знак утверждения типа наносится

типографским способом на титульный лист руководства по эксплуатации и на поверхность трубки напорной методом лазерной гравировки.

Комплектность средства измерений

Таблица 3 - Комплектность трубок напорных

Наименование	Обозначение	Количество

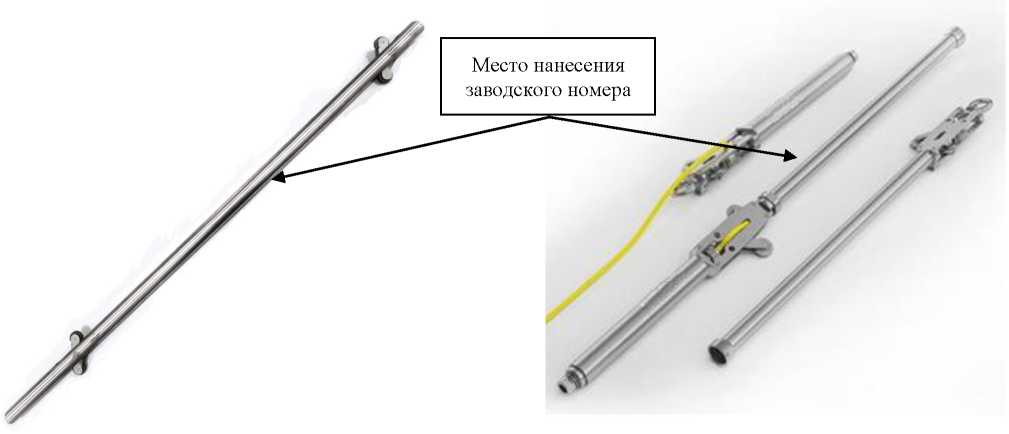

Трубка напорная	-	1 шт.
Соединительный шланг	-	2 шт.
Чехол для хранения и транспортировки	-	1 шт.
Паспорт	ПЛЦК.408833.001 ПС	1 экз.

Сведения о методиках (методах) измерений

приведены в документе ПЛЦК.408833.001 ПС «Трубки напорные Промэкоприбор. Паспорт», раздел 8 «Подготовка к работе и порядок работы».

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»;

ПЛЦК.408833.001 ТУ « Трубки напорные Промэкоприбор. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Промэкоприбор» (ООО «Промэкоприбор»)

ИНН 7802482136

Юридический адрес: 194100, г. Санкт-Петербург, ул. Литовская, д. 10, лит. А, помещ. 2-Н

Телефон: +7(812) 424-21-60 (многоканальный)

Web-сайт: www.promecopribor.ru

E-mail: info@promecopribor.ru

Изготовитель

Общество с ограниченной ответственностью «Промэкоприбор»

(ООО «Промэкоприбор»)

ИНН 7802482136

Адрес: 194100, г. Санкт-Петербург, ул. Литовская, д. 10, лит. А, помещ. 2-Н Телефон: +7(812) 424-21-60 (многоканальный)

Web-сайт: www.promecopribor.ru

E-mail: info@promecopribor.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)

ИНН 7809022120

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: +7(812) 251-76-01

Факс:+7(812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» мая 2023 г. № 998

Лист № 1 Регистрационный № 89011-23 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Кафа

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Кафа (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерения.

Измерительные каналы (далее - ИК) АИИС КУЭ включают в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя измерительные трансформаторы тока (далее - ТТ), измерительные трансформаторы напряжения (далее - ТН), счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные электрические цепи и технические средства приема - передачи данных.

• 2- й уровень - информационно-вычислительный комплекс электроустановки (далее -ИВКЭ), включающий в себя устройство сбора и передачи данных (далее - УСПД), каналообразующую аппаратуру.

• 3- й уровень - информационно-вычислительный комплекс (далее - ИВК) АИИС КУЭ единой национальной (общероссийской) электрической сети (далее - ЕНЭС), включающий центры сбора и обработки данных (ЦСОД), автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, средства связи и приема-передачи данных, специализированное программное обеспечение (далее - СПО) АИИС КУЭ ЕНЭС (Метроскоп).

ИВК обеспечивает выполнение следующих функций:

• - синхронизацию шкалы времени ИВК;

• - сбор информации (результаты измерений, журнал событий);

• - обработку данных и их архивирование;

• - хранение информации в ЦСОД;

• - доступ к информации и ее передачу в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по измерительным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по проводным линиям связи (интерфейс RS-485).

Коммуникационный сервер опроса ИВК АИИС КУЭ ЕНЭС автоматически опрашивает УСПД ИВКЭ. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса коммуникационный сервер автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в базу данных (далее - БД) сервера ИВК АИИС КУЭ ЕНЭС. В сервере БД ИВК АИИС КУЭ ЕНЭС информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется по каждому параметру. Сформированные архивные файлы автоматически сохраняются на «жестком» диске.

Один раз в сутки коммуникационный сервер ИВК АИИС КУЭ ЕНЭС автоматизированно формирует файл отчета с результатами измерений, в формате ХМЬ, и автоматизированно передает его в программно-аппаратный комплекс (ПАК) АО «АТС» и в АО «СО ЕЭС».

Полученные данные и результаты измерений могут использоваться для оперативного управления энергопотреблением на ПС 220 кВ Кафа.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ.

Синхронизация часов УСПД выполняется автоматически при расхождении с часами сервера сбора ИВК более чем ±1 с, с интервалом проверки текущего времени не более 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем ±2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

СОЕВ обеспечивает синхронизацию времени компонентов АИИС КУЭ от источника точного времени, регистрацию даты, времени событий с привязкой к ним данных измерений количества электрической энергии с точностью ±5 с.

Факт корректировки времени отражается в журналах событий счётчиков, УСПД и сервера ИВК с указанием времени (включая секунды) корректируемого и корректирующего компонентов в момент, предшествующий коррекции и величины коррекции

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер 051. Заводской номер указывается в паспорте-формуляре на АИИС КУЭ типографическим способом. Формат, способ и места нанесения заводских номеров измерительных компонентов, входящих в состав ИК АИИС КУЭ приведены в паспорте-формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется СПО АИИС КУЭ ЕНЭС (Метроскоп). СПО АИИС КУЭ ЕНЭС (Метроскоп) обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами СПО АИИС КУЭ ЕНЭС (Метроскоп).

СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при коммерческом учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерения, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование СПО	СПО АИИС КУЭ ЕНЭС (Метроскоп)
Номер версии (идентификационный номер) СПО	не ниже 1.0.0.4.
Цифровой идентификатор СПО	26B5C91CC43C05945AF7A39C9EBFD218
Другие идентификационные данные (если имеются)	DataServer.exe, DataServer_USPD.exe
Примечание - Алгоритм вычисления цифрового идентификатора СПО - MD5

СПО АИИС КУЭ ЕНЭС (Метроскоп) не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 3.

Уровень защиты СПО АИИС КУЭ ЕНЭС (Метроскоп) «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2, 3, 4 соответственно.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

№ ИК	Наименов ание ИК	Состав ИК АИИС КУЭ
		ТТ	ТН	Счётчик	УСПД/УССВ
1	ВЛ 110 кВ Кафа-Виноград ная I цепь	ТОГФ-110 Кл. т. 0,2S Ктт 200/1 рег. № 82676-21	НДКМ-110 Кл. т. 0,2 Ктн 110000:^3/100:^3 рег. № 60542-15	СТЭМ-300 Кл. т. 0,2S/0,5 рег. № 71771-18	ЭКОМ-3000 рег. № 17049-14/ СТВ-01 рег. № 49933-12
2	ВЛ 110 кВ Кафа-Виноград ная II цепь	ТОГФ-110 Кл. т. 0,2S Ктт 200/1 рег. № 82676-21	НДКМ-110 Кл. т. 0,2 Ктн 110000:^3/100:^3 рег. № 60542-15	СТЭМ-300 Кл. т. 0,2S/0,5 рег. № 71771-18	ЭКОМ-3000 рег. № 17049-14/ СТВ-01 рег. № 49933-12
Примечания 1. Допускается замена измерительных трансформаторов, счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что собственник АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. 2. Допускается замена УСПД и УССВ на однотипные утвержденного типа. Замена оформляется техническим актом в установленном на Предприятии-владельце порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ

Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95
		51(2)%,	55 %,	520 %,	5100 %,
		I1(2)% < I изм< I 5 %	I5 %<I изм<1 20 %	I20 %<1изм<1100%	I100 %<1изм<1120%
1, 2 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)	1,0	1,2	0,9	0,8	0,8
	0,8	1,5	1,1	0,9	0,9
	0,5	2,2	1,5	1,3	1,3

Продолжение таблицы 3

Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95
		52%,	55 %,	520 %,	5100 %,
		I2% < I изм< I 5 %	I5 %<I изм^ 20 %	I20 %<Iизм<I100%	I100 ^^изм^Ш^о
1, 2 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)	0,8	2,6	2,2	2,0	2,0
	0,5	2,2	1,8	1,7	1,7
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95
		51(2)%,	55 %,	520 %,	5100 %,
		I1(2)% < I изм< I 5 %	I5 %<I изм^ 20 %	I20 %<Iизм<I100%	I100 ^^изм^Ш^о
1, 2 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)	1,0	2,0	1,3	1,1	1,1
	0,8	1,3	0,9	0,9	0,9
	0,5	1,3	0,9	0,9	0,9
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95
		52%,	55 %,	520 %,	5100 %,
		I2% < I изм< I 5 %	I5 %<I изм^ 20 %	I20 %<Iизм<I100%	I100 ^^изм^Ш^о
1, 2 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)	0,8	3,0	2,4	2,1	2,1
	0,5	3,0	2,4	2,1	2,1

Основные технические характеристики ИК приведены в таблице 4.

Таблица 4 - Основные технические характеристики ИК

Наименование характеристики	Значение
Количество измерительных каналов	2
Нормальные условия: параметры сети: - напряжение, % от Ином	от 99 до 101
- ток, % от 1ном	от 100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos9	0,9
- температура окружающей среды, оС	от +21 до +25
Условия эксплуатации: параметры сети: - напряжение, % от Ином	от 90 до 110
- ток, % от 1ном	от 2 до 120
- коэффициент мощности, cos9	от 0,5 инд до 0,8 емк
- частота, Гц	от 49,6 до 50,4
- температура окружающей среды для ТТ и ТН, оС	от -40 до +70
- температура окружающей среды в месте расположения счетчиков, оС	от -40 до +70
- температура окружающей среды в месте расположения сервера, оС	от +10 до +30
Надежность применяемых в АИИС КУЭ компонентов: Счетчики: - среднее время наработки на отказ, ч, не менее:	220000
- среднее время восстановления работоспособности, ч	2
УСПД: - среднее время наработки на отказ не менее, ч	75000
- среднее время восстановления работоспособности, ч	2
Сервер: - среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	1
Глубина хранения информации Счетчики: - тридцатиминутный профиль нагрузки в двух направлениях, сутки, не менее	45
ИВКЭ: - результаты измерений, состояние объектов и средств	45
измерений, сутки, не менее ИВК: - результаты измерений, состояние объектов и средств	3,5
измерений, лет, не менее

Надежность системных решений:

- резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

- резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи.

В журнале событий счетчика фиксируются факты:

- параметрирование;

- пропадания напряжения;

- коррекции времени.

В журнале событий УСПД фиксируются факты:

- параметрирование;

- пропадания напряжения;

- коррекции времени в счетчике и УСПД;

- пропадание и восстановление связи со счетчиком;

- выключение и включение УСПД.

Защищённость применяемых компонентов:

механическая защита от несанкционированного доступа и пломбирование:

- выводы измерительных трансформаторов тока;

- счётчика;

- испытательной коробки;

- УСПД;

защита на программном уровне информации при хранении, передаче, параметрирование:

- пароль на счетчике;

- пароль на УСПД;

- пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Защита программного обеспечения обеспечивается применением электронной цифровой подписи, разграничением прав доступа, использованием ключевого носителя.

Возможность коррекции времени в:

- счетчиках (функция автоматизирована);

- УСПД (функция автоматизирована);

- ИВК (функция автоматизирована).

Возможность сбора информации:

- о состоянии средств измерений (функция автоматизирована);

- о результатах измерений (функция автоматизирована).

Цикличность:

- измерений 30 мин (функция автоматизирована);

- сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки АИИС КУЭ входит техническая документация на АИИС КУЭ и на комплектующие средства измерений. Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформатор тока	ТОГФ-110	6
Трансформатор напряжения	НДКМ-110	6
Счётчик электрической энергии многофункциональный	СТЭM-300	2
Устройство сбора и передачи данных	ЭКОM-3000	1
Устройство синхронизации системного времени	СТВ-01	1
Программное обеспечение	СПО АИИС КУЭ ЕНЭС (Метроскоп)	1
Паспорт-Формуляр	П2201182-143.ПС-ФО	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений количества электроэнергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ПС 220 кВ Кафа, аттестованном ООО «Спецэнергопроект», уникальный номер записи об аккредитации в реестре аккредитованных лиц № RA.RU.312236 от 20.07.2017.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ   34.601-90   «Информационная технология. Комплекс стандартов

на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Публичное акционерное общество «Федеральная сетевая компания - Россети»

(ПАО «Россети»)

ИНН 4716016979

Адрес: 121353, г. Москва, ул. Беловежская, д. 4

Телефон: +7 (495) 710-93-33

Факс: +7 (495) 710-96-55

Web-сайт: www.fsk-ees.ru

E-mail: info@fsk-ees.ru

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания - Россети»

(ПАО «Россети»)

ИНН 4716016979

Адрес: 121353, г. Москва, ул. Беловежская, д. 4

Телефон: +7 (495) 710-93-33

Факс: +7 (495) 710-96-55

Web-сайт: www.fsk-ees.ru

E-mail: info@fsk-ees.ru

Испытательный центр

Общество с ограниченной ответственностью «Спецэнергопроект»

(ООО «Спецэнергопроект»)

ИНН 7722844084

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, с. 3, эт. 4, помещ. I, ком. 6, 7 Телефон: +7 (495) 410-28-81

E-mail: info@sepenergo.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312429.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» мая 2023 г. № 998

Регистрационный № 89012-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

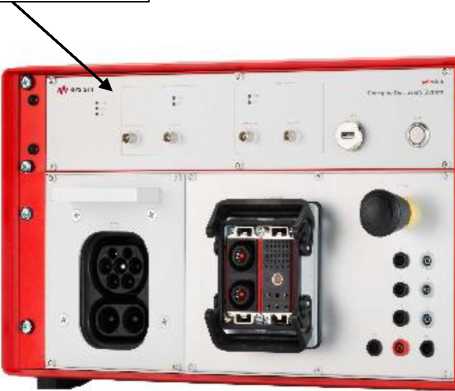

Системы измерений параметров зарядных систем электромобилей SL1040A

Назначение средства измерений

Системы измерений параметров зарядных систем электромобилей SL1040A (далее -системы) предназначены для измерений напряжения и силы постоянного тока.

Описание средства измерений

Принцип действия систем основан на измерении напряжения и силы постоянного тока возникающего при зарядке электромобилей при помощи датчиков тока и напряжения. Кроме того системы воспроизводит модулированный сигнал при эмуляции подключения автомобиля к зарядному устройству или при эмуляции подключения зарядного устройства к автомобилю.

Конструктивно системы представляет собой модульную конструкцию. Системы могут комплектоваться следующими модулями:

-SL1040A-STD модуль контроллера, предназначен для управления системой в реальном времени, эмуляции зарядного контроллера связи зарядной инфраструктуры или электромобиля, контроля температуры зарядных разъёмов, имитации неисправностей (холостой ход, короткое замыкание), управление внешними дополнительными источниками питания;

-SL1040A-STD HV модуль предназначен для измерения напряжения и силы тока заряда, постоянного контроля сопротивления изоляции и передачи сигналов коммуникационных модулей зарядной инфраструктуре или транспортному средству.

-SL1040A-301 коммуникационный модуль PLC;

-SL1040A-302 коммуникационный модуль GB/T;

-SL1040A-303 коммуникационный модуль CHAdeMO.

Системы поддерживает следующие коммуникационные стандарты зарядки:

-зарядка переменным током в соответствии с IEC 61851-1;

-зарядка переменным током в соответствии с SAE J1772;

- зарядка переменным током в соответствии с GB/T 18487.1.

В качестве дополнительных опций доступны коммуникационные стандарты

-быстрая зарядка постоянным током в соответствии со спецификацией DIN 70121;

-быстрая зарядка постоянным током в соответствии с ISO 15118;

-быстрая зарядка переменным током в соответствии с ISO 15118;

-быстрая зарядка постоянным током в соответствии с GB/T 27930;

-быстрая зарядка постоянным током в соответствии с CHAdeMO.

На передней панели систем расположены: разъем для подключения к зарядной станции (в зависимости от исполнения), выходной разъем зарядной станции, кнопка экстренного отключения системы, разъемы для подключения измерительного оборудования в разрыв цепей напряжения и тока, а также цепей пилотных сигналов к зарядной станции и электромобилю, гнездо USB для подключения внешних запоминающих устройств, кнопка включения.

На задней панели систем расположены: разъемы для подключения внешних источников питания и/или электронных нагрузок, LAN- разъёмы для подключения к компьютеру, разъем для подключения внешних устройств (например, реле отключения), выключатель питания, гнездо питания 24 В, клеммы заземления.

Результаты измерений отображаются на внешнем компьютере подключенному к LAN разъёму системы.

Серийный номер, идентифицирующий каждый экземпляр осциллографа в буквенноцифровом формате, указывается на корпусе в формате цифрового обозначения. Отсутствует возможность нанесения знака поверки непосредственно на осциллографы.

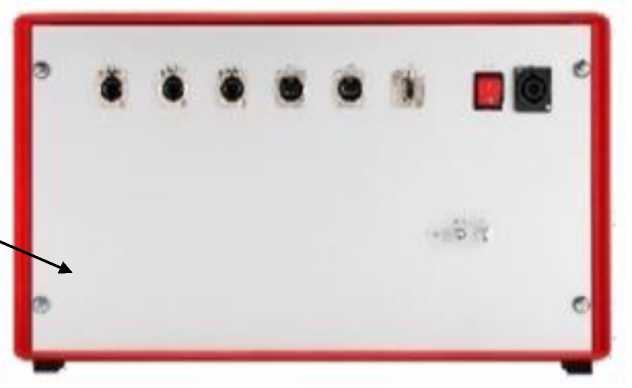

Общий вид систем с указанием места нанесения знака утверждения типа, место пломбировки от несанкционированного доступа представлены на рисунке 1.

Место нанесения знака утверждения типа

Программное обеспечение

Системы имеет встроенное программное обеспечение (ПО). Программное обеспечение (ПО) предназначена для управления работой системы. Программа заносится в программируемое постоянное запоминающее устройство (ППЗУ) систем изготовителем и не может быть изменена пользователем.

Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1- Идентификационные данные (признаки) ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Charging Discover
Номер версии (идентификационный номер) ПО	не ниже V20.0
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Метрологические и технические характеристики

Таблица 2- Метрологические характеристики

Наименование характеристики	Значение
Измерение напряжения постоянного тока
Диапазон измерений напряжения постоянного тока, В	от -950 до +950
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В	±(0,005-U+0,32)*
Измерение силы постоянного тока
Диапазон измерений силы постоянного тока, А	от -100 до +100
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А	±(0,0054+0,2)**
* U - измеренное значение напряжения постоянного тока, В; ** I - измеренное значение силы постоянного тока, А;

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания:
напряжение переменного тока, В:	от100 до 230
частота переменного тока, Гц	от 48 до 66
Условия эксплуатации:
- температура окружающего воздуха, °С	от +15 до +30
- относительная влажность окружающего воздуха %, не более	80
Габаритные размеры, мм, не более:
- высота	330
- ширина	520
- длина	600
Масса, кг, не более	36

Знак утверждения типа

наносится на лицевую панель систем в виде наклейки и на титульный лист эксплуатационной документации типографским способом

Лист № 4 Всего листов 5 Комплектность средства измерений

Таблица 4 - Комплектность систем

Наименование	Обозначение	Количество.
1 Система измерения параметров заряда электромобилей	SL1040A	1 шт.
2 Коммуникационный модуль PLC	SL1040A-301	в соответствии с заказом
3 Коммуникационный модуль GB/T	SL1040A-302	в соответствии с заказом
4 Коммуникационный модуль CHAdeMO	SL1040A-303	в соответствии с заказом
5 Руководство по эксплуатации		1 экз
6 Программное обеспечение		1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 3 документа «Системы измерения параметров заряда электромобилей SL1040A. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к системам измерения параметров заряда электромобилей SL1040A

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140^-16 до 100 А»;

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы;

Стандарт предприятия «Единые технические и метрологические требования на системы измерения параметров заряда электромобилей SL1040A», компания «Keysight Technologies Deutschland GmbH», Германия.

Правообладатель

Компания «Keysight Technologies Deutschland GmbH», Германия

Адрес: Lise-Meitner-Allee 27, Bochum, NW 44801 Germany

Тел. +49 234 41 75 78 10

Факс. +49 234 41 75 78 10

Web-сайт: http://www.keysight.com

Е-mail: tm_ap@keysight.com

Изготовитель

Компания «Keysight Technologies Deutschland GmbH», Германия

Адрес: Lise-Meitner-Allee 27, Bochum, NW 44801 Germany

Тел. +49 234 41 75 78 10

Факс. +49 234 41 75 78 10

Web-сайт: http://www.keysight.com

Е-mail: tm_ap@keysight.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес:  141570, Московская обл., Солнечногорский р-н, г. Солнечногорск,

р.п. Менделеево, промзона ФГУП ВНИИФТРИ

Телефон (факс): +7 (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» мая 2023 г. № 998

Лист № 1 Регистрационный № 89013-23 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы частиц лазерные Zetasizer

Назначение средства измерений

Анализаторы частиц лазерные Zetasizer (далее - анализаторы) предназначены для измерения размеров и дзета-потенциала частиц в жидкости.

Описание средства измерений

Принцип работы анализаторов основан на методе измерений динамического рассеяния света, суть которого в определении размера частиц в жидкости по коэффициенту диффузии, определяемом путем анализа характерного времени флуктуаций интенсивности рассеянного частицами света.

Конструктивно анализаторы выполнены в виде единого блока, включающего измерительную часть, коррелятор и микропроцессорное устройство. Основными элементами измерительной части являются лазерный источник света, фокусирующая оптическая система и фотодиодный детектор. Коррелятор и микропроцессорное устройство предназначены для обработки измерительных сигналов, полученных с фотодиодного детектора. Управление анализаторами и представление результатов измерений осуществляется на компьютере с помощью автономного программного обеспечения на основе операционной системы Windows.

Анализаторы выпускаются в следующих модификациях: Zetasizer Ultra, Zetasizer Pro, Zetasizer Lab.

Модификации отличаются наличием поляризаторов и узкополосного фильтра, режимами проведения измерений и обработки данных. Углы регистрации рассеянного света в модификации Zetasizer Ultra - 173°, 90°, 13°, в модификации Zetasizer Pro - 173°, 13°, в модификации Zetasizer Lab - 90°, 13°.

Анализаторы являются настольными приборами, эксплуатируемыми в лабораторных помещениях.

Питание анализаторов осуществляется от сети переменного тока.

Общий вид анализаторов с указанием мест нанесения знака утверждения типа и маркировочной таблички представлен на рисунках 1-2.

Пломбировка анализаторов от несанкционированного доступа не предусмотрена.

Идентификационные данные анализаторов (модификация, заводской номер и год изготовления) включены в маркировку, которая наносится на заднюю часть корпуса в виде нестираемой этикетки. Этикетка выполнена типографским методом термопечати, обеспечивающим прочтение и сохранность маркировки в процессе эксплуатации анализаторов. Заводской номер имеет буквенно-цифровой формат. Место нанесения этикетки с идентификационными данными анализатора представлено на рисунке 2. Серийный номер имеет буквенно-цифровой формат (10 знаков).

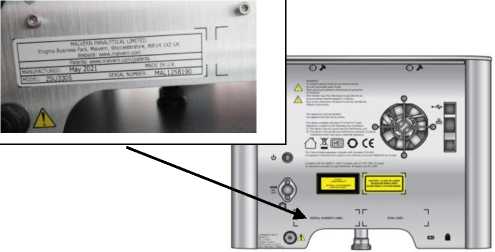

Рисунок 2- Место нанесения этикетки с заводским номером

Нанесение знака поверки непосредственно на анализаторы не предусмотрено.

Программное обеспечение

Программное обеспечение «ZS XPLORER» (далее - ПО), разработано Malvern Panalytical Ltd, предназначено для установки и использования с операционной системой Windows. Основные функции ПО: управление работой анализаторов, регистрация и обработка данных, отображение и хранение результатов измерений. ПО устанавливается на управляющий компьютер при первичном вводе оборудования в эксплуатацию.

Уровень защиты метрологически значимой части ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО (встроенное ПО)

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ZS XPLORER
Номер версии ПО (идентификационный номер ПО)	1.1 и выше
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение характеристики
	Zetasizer Ultra	Zetasizer Pro	Zetasizer Lab
Диапазон измерений размеров частиц в жидкости, нм	от 10 до 15000	от 10 до 10000	от 10 до 15000
Пределы допускаемой относительной погрешности измерений размеров частиц в жидкости, %	±10
Диапазон измерений дзета-потенциала частиц в жидкости, мВ	от -100 до +100
Пределы допускаемой относительной погрешности измерений дзета-потенциала частиц в жидкости, %	±15

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение характеристики
Диапазон показаний размеров частиц в жидкости, нм	от 0,3 до 15000
Диапазон показаний дзета-потенциала частиц в жидкости, мВ	от -500 до +500
Условия эксплуатации: - температура окружающего воздуха, оС	от +15 до +35
- относительная влажность воздуха, %	от 20 до 80
- напряжение питания от сети переменного тока частотой (50±1) Гц, В	от 198 до 242
Габаритные размеры анализатора, мм, не более высота	245
ширина	322
длина	565
Масса, кг, не более	19

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации анализаторов методом компьютерной графики.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Анализатор частиц лазерный Zetasizer	Модификация Zetasizer Ultra, Zetasizer Pro или Zetasizer Lab	1 шт.*
Инсталляционный комплект (стеклянная кювета, блок питания с сетевым кабелем, кабель USB, базовое руководство по эксплуатации, образец для измерения размеров и дзета-потенциала в шприце)	-	1 ком.
DTS0012 Одноразовые кюветы 12x12 мм (полистирол)	-	1 уп.
DTS1070 U-образные капиллярные одноразовые кюветы (поликарбонат)	-	1 уп.
Анализаторы частиц лазерные Zetasizer. Руководство по эксплуатации	-	1 экз.
* В соответствии с заказом

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации «Анализаторы частиц лазерные Zetasizer. Руководство по эксплуатации», глава 5 «Быстрый запуск».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30 декабря 2021 г. № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;

Техническая документация изготовителя.

Правообладатель

Компания Malvern Panalytical Ltd, Соединённое Королевство Великобритании и Северной Ирландии

Адрес: Enigma Business Park, Grovewood Road, Malvern, Worcestershire, WR14 1XZ, United Kingdom

Телефон/факс: +44 (0) 1684 892456

W eb - сайт: https: //www.malvernpanalytical.com/

E-mail: helpdesk@malvern.com

Изготовитель

Компания Malvern Panalytical Ltd, Соединённое Королевство Великобритании и Северной Ирландии

Адрес: Enigma Business Park, Grovewood Road, Malvern, Worcestershire, WR14 1XZ, United Kingdom

Телефон/факс: +44 (0) 1684 892456

W eb - сайт: https: //www.malvernpanalytical.com/

E-mail: helpdesk@malvern.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон: (495) 526-63-00; факс: (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» мая 2023 г. № 998

Лист № 1 Регистрационный № 88996-23 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы программно-технические микропроцессорной системы автоматизации технологических процессов MKLogic

Назначение средства измерений

Комплексы программно-технические микропроцессорной системы автоматизации технологических процессов MKLogic (далее - комплексы) предназначены для измерений и контроля параметров технологических процессов и управления положением или состоянием исполнительных механизмов, путем измерения и генерации силы постоянного электрического тока в диапазоне от 4 до 20 мА и измерения электрического сопротивления от подключаемых первичных измерительных преобразователей.

Описание средства измерений

Принцип действия комплексов программно-технических микропроцессорной системы автоматизации технологических процессов MKLogic основан на аналого-цифровом преобразовании сигналов, которые поступают на модули ввода и цифро-аналоговом преобразовании с выдачей сигналов посредством модулей вывода. Функции вычисления, обработки и архивирования значений параметров технологических процессов выполняет центральный контроллер.

Комплексы предусматривают возможность:

• -   автоматического измерения и отображения значений технологических параметров и документирования данных;

• -   предупредительной и аварийной сигнализации по уставкам, заданным программным путем;

• -   подключения к системам специальной аппаратуры: центров пожарной сигнализации, аппаратуры сигнализации концентрации взрывоопасных газов, ведущих самостоятельную обработку сигналов от датчиков и выполняющих отдельные управляющие функции защиты;

• -   автоматического и ручного режимов регулирования параметров технологических процессов.

В зависимости от назначения комплексы могут включать в себя измерительные каналы двух типов: каналы измерения технологических параметров и каналы формирования управляющих унифицированных аналоговых сигналов.

В каналах формирования управляющих аналоговых сигналов информация, вводимая оператором или формируемая программным путем в центральном контроллере комплекса посредством модулей вывода аналоговых сигналов, преобразуется в унифицированный сигнал силы постоянного тока.

Комплексы программно-технические микропроцессорной системы автоматизации технологических процессов MKLogic являются проектно-компонуемым изделием.

В зависимости от исполнения, в состав комплекса может входить следующее типовое оборудование:

• -   промежуточные измерительные преобразователи, осуществляющие нормализацию сигналов и гальваническую развязку цепей первичных измерительных преобразователей (исполнительных устройств) и входных цепей аналоговых модулей ввода-вывода;

• -   аналоговые модули ввода-вывода утвержденного типа, производящие аналогоцифровые и цифро-аналоговые преобразования;

• -   контроллер центральный (КЦ) с прикладным программным обеспечением, осуществляющий обработку цифровых сигналов, полученных от модулей аналогового ввода и приведение их к единицам измеряемого физического параметра, а также формирование и выдачи управляющих команд на модули аналогового вывода;

• -   автоматизированное рабочее место (АРМ) оператора, предназначенное для визуализации технологического процесса, формирования отчетных документов и хранения архивов данных.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской (серийный) номер, идентифицирующий каждый экземпляр средства измерений, наносится на металлическую табличку с помощью металлографии или гравировки, табличка с наименованием комплекса и серийным номером наклеена на обратной стороне дверцы шкафа, в верхней части. Номер имеет цифровое обозначение, состоящее из сочетания арабских цифр.

Общий вид шкафов комплекса приведен на рисунке 1.

место нанесения знака утверждения типа и заводского номера      механический замок

Рисунок 1 - Общий вид шкафов комплекса

Пломбирование комплекса не предусмотрено. Механическая защита комплекса основана на использовании встроенного механического замка на дверях шкафов, в которых монтируются компоненты комплекса.

Основные метрологические характеристики подключаемых первичных измерительных преобразователей утвержденных типов приведены в таблице 1. Перечень возможных промежуточных измерительных преобразователей приведен в таблице 2. Перечень возможных модулей ввода-вывода аналоговых сигналов приведен в таблице 3.

Таблица 1 - Метрологические характеристики подключаемых первичных измерительных преобразователей

Функциональное назначение первичного измерительного преобразователя	Пределы допускаемой приведенной погрешности, % от диапазона измерений	Пределы допускаемой абсолютной погрешности
ПИП избыточного давления нефти/нефтепродукта	±0,1	-
ПИП избыточного давления жидких сред, за исключением нефти/нефтепродукта	±0,2	-
ПИП избыточного давления/разрежения газа	±0,4	-
ПИП перепада давления нефти/нефтепродуктов	±0,4	-
ПИП перепада давления сред вспомогательных систем	±0,4	-
ПИП силы тока, напряжения, мощности	±1,0	-
ПИП виброскорости	±10,0	-
ПИП загазованности воздуха парами углеводородов, % НКПРП*	±5,0	-
ПИП измерения расхода при измерении объемного расхода с помощью накладных ультразвуковых расходомеров поверенных имитационным (беспроливным) методом	±1,0	-
ПИП измерения расхода при измерении объемного расхода с помощью накладных ультразвуковых расходомеров, поверенных проливным методом со сличением показаний расходомера с эталоном	±0,5	-
ПИП измерения расхода при измерении объемного расхода с помощью врезных ультразвуковых расходомеров, поверенных имитационным (беспроливным) методом	±0,5	-
ПИП измерения расхода при измерении объемного расхода с помощью врезных ультразвуковых расходомеров поверенных проливным методом со сличением показаний расходомера с эталоном	±0,3	-
ПИП измерения силы постоянного тока в диапазоне от 4 до 20 мА	±0,1	-
ПИП осевого смещения ротора	-	±0,1 мм
ПИП измерения уровня нефти/нефтепродуктов в резервуаре РП	-	±3,0 мм

ПИП уровня жидкости во вспомогательных емкостях	-	±10,0 мм
ПИП температуры нефти/нефтепродуктов в трубопроводах	-	±0,5 °С
ПИП температуры стенки трубы накладной	-	±1,0 °С
ПИП температуры других сред	-	±2,0 °С
ПИП многоточечный температуры нефти/нефтепродукта в резервуаре	-	±0,2 °С
частотный преобразователь	±1,0	-
* НКПРП - Нижний концентрационный предел распространения пламени

Таблица 2 - Промежуточные измерительные преобразователи

Наименование средства измерений	Регистрационный номер в Федеральном информационном фонде
Преобразователи измерительные IM, IMS, MK	49765-12
Преобразователи измерительные MACX	68653-17
Преобразователи измерительные IM, IMX	77698-20
Преобразователи измерительные S, K, H	65857-16
Преобразователи ЕТ	85376-22
Преобразователи измерительные серии SCA	65521-16
Барьеры искрозащиты MIB-200 Ex	68031-17

Таблица 3 - Модули ввода-вывода аналоговых сигналов

Наименование средства измерений	Регистрационный номер в Федеральном информационном фонде
Контроллеры программируемые логические MKLogic-500	65683-16
Контроллеры программируемые логические MKLogic200 A	85559-22

Программное обеспечение

Программное обеспечение комплексов можно разделить на 3 группы - встроенное ПО, хранящееся в энергонезависимой памяти измерительных модулей, прикладное ПО центрального контроллера (ПО среднего уровня), включающее в себя программный компонент fScale и внешнее ПО (ПО верхнего уровня), устанавливаемое на персональный компьютер в качестве системы отображения (визуализации) на АРМ оператора - SCADA-системы производства различных разработчиков: iFIX (фирма «Intellution», США), Сириус-ИС (НПП «Вира Реалтайм», Россия), Альфа Платформа («Атомик Софт», Россия) и др.

Загрузка встроенного программного обеспечения производится на заводе-изготовителе. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, защита от перезаписи и считывания из памяти осуществляется посредством записи кода-блокировки в специальные защитные регистры.

В программном компоненте fScale из состава прикладного ПО центрального контроллера реализовано приведение кодов АЦП к физическим величинам.

К метрологически значимому ПО относятся встроенное программное обеспечение модулей измерительных и программный компонент fScale в составе прикладного ПО центрального контроллера. Остальные структуры ПО комплекса не являются метрологически значимыми.

Идентификационные данные метрологически значимого ПО приведены в описаниях типа средств измерений (таблица 3) и в таблице 4.

Таблица 4 - Идентификационные данные ПО комплексов

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	fScale
Номер версии (идентификационный номер) ПО	1.3
Цифровой идентификатор ПО	9031
Алгоритм вычисления цифрового идентификатора программного обеспечения	CRC16

ПО комплексов, предназначенное для управления работой модулей и предоставления измерительной информации по стандартным протоколам, не влияет на метрологические характеристики средства измерений (метрологические характеристики комплекса нормированы с учетом ПО). Программная защита ПО и результатов измерений реализована на основе системы паролей и разграничения прав доступа. Механическая защита ПО основана на использовании встроенного механического замка на дверях шкафов, в которых монтируются компоненты комплекса.

Уровень защиты ПО комплексов от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 5 - Метрологические характеристики входных измерительных каналов с учетом

погрешности подключаемых первичных измерительных преобразователей

Наименование характеристики	Значение
1	2
- канал измерения избыточного давления нефти / нефтепродуктов	Пределы допускаемой приведенной погрешности ±0,15 % от диапазона
- канал измерения избыточного давления жидких сред, за исключением нефти/нефтепродукта	Пределы допускаемой приведенной погрешности ±0,3 % от диапазона
- канал измерения избыточного давления/разрежения газа	Пределы допускаемой приведенной погрешности ±0,6 % от диапазона
- канал измерения перепада давления нефти/нефтепродукта	Пределы допускаемой приведенной погрешности ±0,6 % от диапазона
- канал измерения перепада давления сред вспомогательных систем	Пределы допускаемой приведенной погрешности ±0,6 % от диапазона
- канал измерения силы тока, напряжения, мощности	Пределы допускаемой приведенной погрешности ±1,5 % от диапазона

Наименование характеристики	Значение
- канал измерения виброскорости	Пределы допускаемой приведенной погрешности ±15 % от диапазона
- канал измерения загазованности воздуха парами углеводородов, % НКПРП*	Пределы допускаемой приведенной погрешности ±7,5 % от диапазона
- канал измерения расхода при измерении объемного расхода с помощью накладных ультразвуковых расходомеров, поверенных имитационным (беспроливным) методом	Пределы допускаемой приведенной погрешности ±1,5 % от диапазона
- канал измерения расхода при измерении объемного расхода с помощью накладных ультразвуковых расходомеров, поверенных проливным методом со сличением показаний расходомера с эталоном	Пределы допускаемой приведенной погрешности ±0,75 % от диапазона
- канал измерения расхода при измерении объемного расхода с помощью врезных ультразвуковых расходомеров, поверенных имитационным (беспроливным) методом	Пределы допускаемой приведенной погрешности ±0,75 % от диапазона
- канал измерения расхода при измерении объемного расхода с помощью врезных ультразвуковых расходомеров, поверенных проливным методом со сличением показаний расходомера с эталоном	Пределы допускаемой приведенной погрешности ±0,45 % от диапазона
- канал измерения параметров автоматического регулирования частотного преобразователя	Пределы допускаемой приведенной погрешности ±1,5 % от диапазона
- канал измерения силы постоянного тока в диапазоне от 4 до 20 мА	Пределы допускаемой приведенной погрешности ±0,15 % от диапазона
- канал измерения осевого смещения ротора	Пределы допускаемой абсолютной погрешности ±0,15 мм
- канал измерения уровня нефти/нефтепродукта в резервуаре резервуарного парка	Пределы допускаемой абсолютной погрешности ±4,5 мм
- канал измерения уровня жидкости во вспомогательных емкостях	Пределы допускаемой абсолютной погрешности ±15 мм
- канал измерения температуры нефти/нефтепродукта в трубопроводах	Пределы допускаемой абсолютной погрешности ±0,75 ° С
- канал измерения температуры стенки трубы накладной	Пределы допускаемой абсолютной погрешности ±1,5 ° С
- канал измерения температуры других сред	Пределы допускаемой абсолютной погрешности ±3 ° С

Наименование характеристики	Значение
- канал многоточечный измерения температуры нефти/нефтепродукта в резервуаре	Пределы допускаемой абсолютной погрешности ±0,3 ° С
Диапазоны измерения физических величин:
- избыточного давления, МПа	от 0 до 16
- разрежения, МПа	от 0 до 0,1
- перепада давления, МПа	от 0 до 14
- температуры, °C	от -100 до +200
- расхода, м3/ч	от 0,1 до 20000
- уровня, мм	от 0 до 23000
- загазованности, % НКПРП	от 0 до 100
- виброскорости, мм/с	от 0 до 30
- осевого смещения ротора, мм	от -5 до 5
- силы тока, потребляемого нагрузкой (с учетом понижения токовым трансформатором) , А	от 0 до 5
- напряжения нагрузки, В	от 0 до 12000
- сопротивления, Ом	от 30 до 180
- силы тока, мА	от 4 до 20
- мощность, Вт/В^А	от 0 до 40000000
* НКПРП - Нижний концентрационный предел распространения пламени

Таблица 6 - Метрологические характеристики выходных измерительных каналов типа «4- 20 мА униполярный»:

Наименование характеристики	Значение
- канал цифро-аналогового преобразования силы постоянного тока в диапазоне от 4 до 20 мА	Пределы допускаемой приведенной погрешности ±0,25 % от диапазона

Таблица 7 - Основные технические характеристики комплексов

Наименование характеристики	Значение
Рабочие условия эксплуатации промежуточных измерительных преобразователей и модулей ввода-вывода:
- температура окружающего воздуха, °С	от 0 до +40
- относительная влажность при температуре 25 °С, %	до 90 без конденсации влаги
- атмосферное давление, кПа	от 84 до 107
Параметры электропитания от сети переменного тока:
- напряжение, В	от 187 до 264
- частота, Гц	50±0,4

Знак утверждения типа наносится

на табличку шкафа методом наклейки или трафаретной печати и на титульные листы формуляра и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 8 - Комплектность средства измерений

Наименование	Обозначение	Количество (шт.)
Контроллер программируемый логический MKLogic-500 (состав модулей определяется заказчиком)
Контроллер программируемый логический MKLogic200 A (в конфигурации по заказу)	-
Барьеры искрозащиты MIB-200 Ex (по заказу) Преобразователи измерительные IM, IMS, MK	-
(по заказу)	-	количество в
Преобразователи измерительные IM, IMX (по	-	соответстви
заказу) Преобразователи измерительные MACX (по	-	и с заказом
заказу) Преобразователи измерительные S, K, H (по	-
заказу)
Преобразователи серии ЕТ (по заказу)	-
Преобразователи измерительные серии SCA (по заказу)	-
Комплект ЗИП	-	1
Комплект эксплуатационных документов: Руководство по эксплуатации	26.20-52-00137093-2021 РЭ	1
Формуляр	26.20-52-00137093-2021 ФО	1

Сведения о методиках (методах) измерений

приведены в разделе 2.3 «Использование ПТК» Руководства по эксплуатации 26.20-52-00137093-2021 РЭ на ПТК МПСА ТП «MKLogic».

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140^-16 до 100 А»;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

ТУ 26.20-52-00137093-2021. Программно-технический комплекс микропроцессорной системы автоматизации технологических процессов «MKLogic». Технические условия.

Правообладатель

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)

ИНН 0278005403

Юридический адрес: 450005, Республика Башкортостан, г. Уфа, ул. 50-летия Октября, д. 24

Телефон: (347) 279-88-99, 8-800-700-78-68,

Факс: (347) 228-80-98, (347) 228-44-11

Web-сайт: http:// www.nefteavtomatika.ru

Изготовитель

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)

ИНН 0278005403

Юридический адрес: 450005, Республика Башкортостан, г. Уфа, ул. 50-летия Октября, д. 24

Адрес места осуществления деятельности:    450511, Республика

Башкортостан, Уфимский р-н, д. Мударисово, ул. Нефтеавтоматики, д. 1 Телефон: (347) 279-88-99, 8-800-700-78-68,

Факс: (347) 228-80-98, (347) 228-44-11

Web-сайт: http:// www.nefteavtomatika.ru

Испытательный центр

Федеральное Бюджетное Учреждение «Государственный региональный центр стандартизации, метрологии и испытаний им. А.М.Муратшина в Республике Башкортостан» (ФБУ «ЦСМ им. А.М.Муратшина в Республике Башкортостан») Адрес: 450006, г. Уфа, б-р Ибрагимова, д. 55/59

Телефон/факс: 8 (347) 276-78-74

E-mail: info@bashtest.ru

Web-сайт: http://www.bashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311406.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» мая 2023 г. № 998

Лист № 1 Регистрационный № 88997-23 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Штангенциркули

Назначение средства измерений

Штангенциркули (далее - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин.

Описание средства измерений

Штангенциркули состоят из штанги со шкалой, подвижной рамки с отсчётным устройством, зажимающего элемента, губок для измерений внешних и внутренних размеров. Штангенциркули типов ШЦ-I и ШЦЦ-I оснащены глубиномером.

Принцип действия штангенциркулей типов ШЦ-I, ШЦ-II, ШЦ-III (с отсчётом по нониусу) основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.

Принцип действия штангенциркулей типа ШЦЦ-I (с цифровым отсчётным устройством) основан на преобразовании линейного перемещения рамки штангенциркуля в изменение электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчётного устройств а. Отсчет показаний производится по цифровому отсчетному устройству. Также на рамке находятся кнопки включения/выключения (OFF/ON), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/in). Питание штангенциркулей осуществляется от встроенного источника питания (батарейки).

Штангенциркули изготавливаются четырёх типов:

• - ШЦ-I - двусторонние с глубиномером со значением отсчёта по нониусу 0,05 мм, 0,1 мм, включая следующие типоразмеры: ШЦ-I-125 0,05, ШЦ-I-150 0,05, ШЦ-1-200 0,05, ШЦ-1-250 0,05, W^I-300 0,05, ШЦП-125 0,1, ШЦ-I-150 0,1, ШЦП-200 0,1, ШЦП-250 0,1, ШЦП-300 0,1;

• - ШЦ-II - двусторонние со значением отсчёта по нониусу 0,05 мм включая следующие типоразмеры: ШЦ-П-200 0,05, ШЦ-П-250 0,05, ШЦ-П-300 0,05, ТПТТ-П-400 0,05, ШЦ-П-500 0,05, ШЦ-П-630 0,05, ШЦ-П-800 0,05, ШЦ-П-1000 0,05, ШЦ-П-1600 0,05, ШЦ-П-2000 0,05;

• - ШЦ-III -односторонние со значением отсчёта по нониусу 0,05 мм включая следующие типоразмеры: ШЦ-Ш-400 0,05, ШЦ-Ш-500 0,05, ШЦ-Ш-630 0,05, ШЦ-Ш-800 0,05, ШЦ-Ш-1000 0,05, ШЦ-Ш-1600 0,05, ШЦ-Ш-2000 0,05;

• - ШЦЦ-I - двусторонние с глубиномером с цифровым отсчетным устройством с шагом дискретности 0,01 мм включая следующие типоразмеры: ШЦЦ-I-125 0,01, ШЦЦП-150 0,01, ШЦЦП-200 0,01, ШЦЦП-250 0,01, ШЦЦП-300 0,01.

Пример полного обозначения штангенциркулей: ШЦ-П-2000 0,05, где

ШЦ-II - тип штангенциркуля, 2000 - верхний предел измерений, мм, 0,05 - значение отсчёта по нониусу или шаг дискретности цифрового отсчётного устройства, мм.

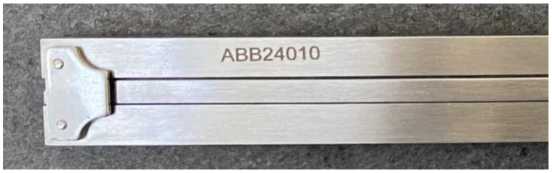

Заводской номер наносится на оборотную часть штанги в виде цифрового обозначения, состоящего из арабских цифр, или в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, в виде гравировки.

а)                                                     б)

Рисунок 5 - Общий вид и место нанесения заводского номера на штангенциркули: а) в цифровом формате; б) в буквенно-цифровом формате.

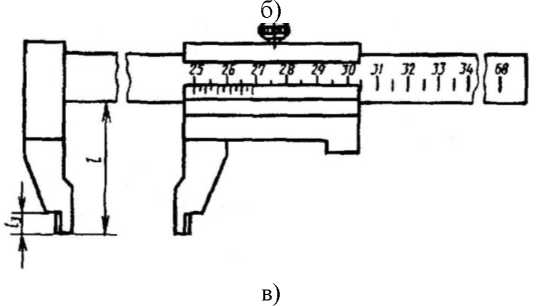

Схемы обозначения губок штангенциркулей приведены на рисунке 6.

^а)

Рисунок 6 - Схемы обозначения губок штангенциркулей типов: а) ШЦ-I, ШЦЦ-I; б ШЦ-II; в) ШЦ-Ш

Программное обеспечение

Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчётного устройства на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 конструкция штангенциркулей исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Идентификационные данные встроенного ПО - отсутствуют.

Метрологические и технические характеристики

Таблица , 1 - Метрологические характеристики

Тип штангенциркуля	Диапазон измерений*, мм	Тип отсчётного устройства	Значение отсчёта по нониусу, мм	Шаг дискретности цифрового отсчётного устройства, мм	Пределы допускаемой абсолютной погрешности измерении, мм	Пределы допускаемой абсолютной погрешности при измерении глубины равной 20 мм, мм	Размер сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями, мм
ШЦ-I	от 0 до 125	Нониус	0,05; 0,10		±0,06	±0,06
	от 0 до 150
	от 0 до 200
	от 0 до 250
	от 0 до 300
ШЦ-II	от 0 до 200		0,05				10
	от 0 до 250						10
	от 0 до 300						10
	от 0 до 400				±0,07		20
	от 0 до 500				±0,10		20
	от 0 до 630				±0,10		20
	от 0 до 800				±0,11		20
	от 0 до 1000				±0,13		20
	от 0 до 1600				±0,20		20
	от 0 до 2000				±0,23	-	20
ШЦ-Ш	от 0 до 400				±0,07		10
	от 0 до 500				±0,11		10
	от 0 до 630				±0,10		20
	от 0 до 800				±0,11		20
	от 0 до 1000				±0,13		20
	от 0 до 1600				±0,20		20
	от 0 до 2000				±0,23		20
ШЦЦ-I	от 0 до 125	Цифровое отсчётное устройство		0,01	±0,04	±0,04
	от 0 до 150
	от 0 до 200
	от 0 до 250
	от 0 до 300
* -	Нижний предел диапазона измерений установлен для измерений наружных размеров

Таблица 2 - Длина вылета губок штангенциркулей.

Диапазон измерений	1 вылет губок с плоскими измерительными поверхностями для измерений наружных размеров, мм		11 вылет губок с кромочными измерительными поверхностями для измерений внутренних размеров, мм	12 вылет губок с кромочными измерительными поверхностями для измерений наружных размеров, мм	13 вылет губок с цилиндрическими измерительными поверхностями для измерения внутренних размеров, мм
	не менее	не более	не менее	не менее	не менее
от 0 до 125	35	45	12	-	-
от 0 до 150	35	45	12	-	-
от 0 до 200	35	63	16	20	6
от 0 до 250	50	300	16	20	6
от 0 до 300	55	100	18	30	6
от 0 до 400	60	160	-	30	6
от 0 до 500	80	300	-	40	8
от 0 до 630	80	200	-	40	10
от 0 до 800	80	300	-	50	10
от 0 до 1000	80	300	-	50	10
от 0 до 1600	100	400	-	50	10
от 0 до 2000	100	400	-	60	10

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Расстояние от верхней кромки края нониуса до поверхности шкалы штанги, мм, не более, для штангенциркулей: - со значением отсчёта по нониусу 0,05 мм	0,30
- со значением отсчёта по нониусу 0,1 мм	0,35
Допускаемое отклонение от плоскостности и прямолинейности измерительных поверхностей губок штангенциркулей, а также торца штанги штангенциркулей типа ТТТЦ-Т, ШЦЦ-Т, мм	0,03
Допускаемое отклонение от параллельности плоских измерительных поверхностей губок, мм, не более, для штангенциркулей: - со значением отсчёта по нониусу 0,05 мм, с цифровым отсчётным устройством	0,02
- со значением отсчёта по нониусу 0,1 мм	0,03
Допускаемое отклонение размера сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями для измерения внутренних размеров штангенциркулей типов ШЦ-ТТ и ШЦ-III, мм	±0,10
Допускаемое отклонение от параллельности измерительных поверхностей губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров штангенциркулей типа ШЦ-ТТ, ШЦЦ-ТТТ, мм, не более	0,03
Допускаемое отклонение от параллельности измерительных поверхностей губок с кромочными измерительными поверхностями для измерений внутренних размеров штангенциркулей типа ШЦ-Т, ШЦЦ-I, мм, не более	0,03
Расстояние между измерительными поверхностями губок с кромочными измерительными поверхностями для измерений внутренних размеров штангенциркулей типа ШЦ-Т, НИЦЦ-Т, установленных на размер 10 мм, мм	10±0,15
Условия эксплуатации: - температура окружающей среды, °С	от +15 до +25
- относительная влажность воздуха при +25 °С, %, не более	80

Таблица 4 - Габаритные размеры и масса

Тип штангенциркуля	Диапазон измерений наружных размеров, мм	Габаритные размеры (длина х ширина х высота), мм, не более	Масса, кг, не более
ШЦ-Т	от 0 до 125	220x80x20	0,20
	от 0 до 150	245х90х20	0,25
	от 0 до 200	350x110x20	0,30
	от 0 до 250	400x130x25	0,40
	от 0 до 300	425x145x25	0,40
ШЦ-ТТ	от 0 до 200	350x130x25	0,40
	от 0 до 250	400x350x25	1,00
	от 0 до 300	430x145x25	0,50
	от 0 до 400	600x190x30	1,60
	от 0 до 500	680x350x30	2,60
	от 0 до 630	810x250x30	2,00
	от 0 до 800	1100x355x40	3,90
	от 0 до 1000	1350x355x40	4,20
	от 0 до 1600	2000x485x40	7,00
	от 0 до 2000	2450x485x60	11,50
ШЦ-ТТТ	от 0 до 400	600x190x30	1,60
	от 0 до 500	680x200x30	1,70
	от 0 до 630	810x250x30	1,80
	от 0 до 800	1100x355x40	3,50
	от 0 до 1000	1350x355x40	3,9
	от 0 до 1600	2000x485x40	6,8
	от 0 до 2000	2450x485x60	11,0
ттттцц-т	от 0 до 125	220x85x25	0,25
	от 0 до 150	245x90x25	0,30
	от 0 до 200	350x130x25	0,45
	от 0 до 250	400x130x25	0,65
	от 0 до 300	430x145x25	0,80

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Штангенциркуль	-	1 шт.
Футляр	-	1 шт.
Источник питания (батарейка)^	-	1 шт.
Паспорт	-	1 экз.
|( - только для штангенциркулей с цифровым отсчётным устройством

Сведения о методиках (методах) измерений

приведены в разделах 6 «Подготовка к работе и правила эксплуатации» и 7 «Порядок работы» документов «Штангенциркуль ТТТТЦ-Т. Паспорт», «Штангенциркуль ШЦ-II. Паспорт», «Штангенциркуль ТТТЦ-ТЛ. Паспорт», «Штангенциркуль ШЦЦ-I. Паспорт».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

Стандарт предприятия ANHUI MEASURING TOOLS CO. LTD, Китай.

Правообладатель

ANHUI MEASURING TOOLS CO. LTD, Китай

Адрес: 461 Dongfeng west road Chaohu Anhui 238000 China

Изготовитель

ANHUI MEASURING TOOLS CO. LTD, Китай

Адрес: 461 Dongfeng west road Chaohu Anhui 238000 China

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU. 314164.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» мая 2023 г. № 998

Лист № 1 Регистрационный № 88998-23 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «РКС-энерго» по ГТП АО «ЛОЭСК» - ПС-559 «Новожилово» 110/10 кВ

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «РКС-энерго» по ГТП АО «ЛОЭСК» - ПС-559 «Новожилово» 110/10 кВ (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ), трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя серверы баз данных (СБД): СБД ООО «РКС-энерго» с установленным программным обеспечением (ПО) «АльфаЦЕНТР», СБД АО «ЛОЭСК» с установленным ПО «Пирамида 2.0», устройство синхронизации времени УСВ-3 (УСВ), локально-вычислительную сеть, автоматизированные рабочие места, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, технические средства для обеспечения локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации. СБД ООО «РКС-энерго», СБД АО «ЛОЭСК» - (далее - сервер ИВК).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика:

- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;

- средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.

Результаты измерений для каждого интервала измерения и 3 0-минутные данные коммерческого учета соотнесены с текущим московским временем. Результаты измерений передаются в целых числах кВт^ч.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы сервера ИВК, где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН. Сервер ИВК АИИС КУЭ с периодичностью опроса не реже 1 раза в сутки опрашивает счетчики электроэнергии и считывает с них тридцатиминутный профиль мощности для каждого канала учета и журналы событий.

ИВК AO «ЛОЭСК» в автоматическом режиме один раз в сутки формируют отчеты в формате XML и отправляют данные коммерческого учета на ИВК ООО «РКС-энерго».

ИВК ООО «РКС-энерго» раз в сутки формирует отчеты в формате XML, подписывает электронной цифровой подписью (ЭЦП) и отправляет по выделенному каналу связи сети Интернет в АО «АТС», региональному филиалу АО «СО ЕЭС» и всем заинтересованным субъектам оптового рынка электроэнергии и мощности (ОРЭМ).

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривают поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК и ИВК). В состав СОЕВ входит устройство синхронизации времени типа УСВ-3, синхронизирующее собственную шкалу времени с национальной шкалой координированного времени UTC (SU) по сигналам навигационных систем ГЛОНАСС.

ИВК ООО «РКС-энерго», AO «ЛОЭСК», периодически с установленным интервалом проверки текущего времени, сравнивают собственную шкалу времени со шкалой времени УСВ и при расхождении ±1 с и более, ИВК ООО «РКС-энерго», AO «ЛОЭСК» производят синхронизацию собственной шкалы времени со шкалой времени УСВ.

Сравнение шкалы времени счетчиков со шкалой времени сервера ИВК AO «ЛОЭСК» осуществляется во время сеанса связи со счетчиком (не реже раза в сутки). При обнаружении расхождения шкалы времени счетчика от шкалы времени ИВК AO «ЛОЭСК» равного ±2 с и более, выполняется синхронизация шкалы времени счетчика.

Журналы событий счетчика электрической энергии, ИВК отражают: факты коррекции времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.

Заводской номер АИИС КУЭ нанесен на маркировочную табличку типографским способом в виде цифрового кода на корпусе сервера ИВК.

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР», ПО «Пирамида 2.0». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части ПО

Идентификационные данные	Значение
ПО «АльфаЦЕНТР»
1	2
Идентификационное наименование модуля ПО	ac metrology.dll
Цифровой идентификатор модуля ПО	3B736B7F380863F44CC8E6F7BD211C54
Алгоритм вычисления цифрового идентификатора модуля ПО	MD5
ПО «Пирамида 2.0»
1	2
Идентификационное наименование модуля ПО	BinaryPackControls.dll
Цифровой идентификатор модуля ПО	EB1984E0072ACFE1C797269B9DB15476
Алгоритм вычисления цифрового идентификатора модуля ПО	MD5
Идентификационное наименование модуля ПО	CheckDataIntegrity.dll
Цифровой идентификатор модуля ПО	E021CF9C974DD7EA91219B4D4754D5C7
Алгоритм вычисления цифрового идентификатора модуля ПО	MD5
Идентификационное наименование модуля ПО	ComIECFunctions.dll
Цифровой идентификатор модуля ПО	BE77C5655C4F19F89A1B41263A16CE27
Алгоритм вычисления цифрового идентификатора модуля ПО	MD5
Идентификационное наименование модуля ПО	ComModbusFunctions.dll
Цифровой идентификатор модуля ПО	AB65EF4B617E4F786CD87B4A560FC917
Алгоритм вычисления цифрового идентификатора модуля ПО	MD5
Идентификационное наименование модуля ПО	ComStdFunctions.dll
Цифровой идентификатор модуля ПО	EC9A86471F3713E60C1DAD056CD6E373
Алгоритм вычисления цифрового идентификатора модуля ПО	MD5
Идентификационное наименование модуля ПО	DateTimeProcessing.dll
Цифровой идентификатор модуля ПО	D1C26A2F55C7FECFF5CAF8B1C056FA4D
Алгоритм вычисления цифрового идентификатора модуля ПО	MD5
Идентификационное наименование модуля ПО	SafeValuesDataUpdate.dll
Цифровой идентификатор модуля ПО	B6740D3419A3BC1A42763860BB6FC8AB
Алгоритм вычисления цифрового идентификатора модуля ПО	MD5
Идентификационное наименование модуля ПО	SimpleVerifyDataStatuses.dll
Цифровой идентификатор модуля ПО	61C1445BB04C7F9BB4244D4A085C6A39
Алгоритм вычисления цифрового идентификатора модуля ПО	MD5
Идентификационное наименование модуля ПО	SummaryCheckCRC.dll
Цифровой идентификатор модуля ПО	EFCC55E91291DA6F80597932364430D5
Алгоритм вычисления цифрового идентификатора модуля ПО	MD5
Идентификационное наименование модуля ПО	ValuesDataProcessing.dll
Цифровой идентификатор модуля ПО	013E6FE1081A4CF0C2DE95F1BB6EE645
Алгоритм вычисления цифрового идентификатора модуля ПО	MD5

Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ приведен в таблице 2.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

Номер ИК	Наименование измерительного канала	Состав измерительного канала
		Трансформатор тока	Трансформатор напряжения	Счетчик электрической энергии	ИВК
1	ПС 110 кВ Новожилово (ПС-559), ОРУ-110 кВ, 1С 110 кВ, ввод 110 кВ Т-1	ТОГФ-110 200/5, КТ 0,2S Рег. № 44640-10	НАМИ-110 УХЛ1 110000:^3 /100:^3 КТ 0,2 Рег. № 24218-13	СЭТ-4ТМ.03М КТ 0,2S/0,5 Рег. № 36697-12	УСВ-3, рег. № 64242-16 / СБД AO «ЛОЭСК» /СБД ООО «РКС-энерго»
2	ПС 110 кВ Новожилово (ПС-559), ОРУ-110 кВ, 2С 110 кВ, ввод 110 кВ Т-2	ТОГФ-110 200/5, КТ 0,2S Рег. № 44640-10	НАМИ-110 УХЛ1 110000:^3 /100:^3 КТ 0,2 Рег. № 24218-13	СЭТ-4ТМ.03М КТ 0,2S/0,5 Рег. № 36697-12
Примечания: 1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. 2. Допускается замена УСВ на аналогичные утвержденных типов. 3. Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). 4. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.

Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ

Номер ИК	Вид электрической энергии	Границы основной погрешности ±6, %	Границы погрешности в рабочих условиях ±6, %
1, 2	Активная Реактивная	о о о	О 00
Пределы абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной шкалы координированного времени Российской Федерации UTC (SU), (±) с			5
Примечания: 1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая) 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95. 3 Границы погрешности результатов измерений приведены для cos ф=0,8, токе ТТ, равном 100 % от 1ном для нормальных условий и для рабочих условий при cos ф=0,8, токе ТТ, равном 5 % от 1ном при температуре окружающего воздуха в месте расположения счетчиков от +5 до +35°С

Таблица 4 - Основные технические характеристики АИИС КУЭ

Наименование характеристики	Значение
1	2
Количество измерительных каналов	2
Нормальные условия параметры сети:
- напряжение, % от ином	от 98 до 102
- ток, % от 1ном	от 100 до 120
- коэффициент мощности	0,8
- частота, Гц	50
температура окружающей среды для счетчиков, °С	от +21 до +25
Условия эксплуатации параметры сети:
- напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 1 до 120
- коэффициент мощности cos9 (sm9)	от 0,5 инд. до 1 емк
- частота, Гц	от 49,6 до 50,4
температура окружающей среды для ТТ и ТН, °С	от -40 до +60
температура окружающей среды для счетчиков, °С	от +5 до + 35
температура окружающей среды для сервера ИВК, °С	от +10 до + 30
атмосферное давление, кПа	от 80,0 до 106,7
относительная влажность, %, не более	98
Надежность применяемых в АИИС КУЭ компонентов Счетчики СЭТ-4ТМ.03М:
- среднее время наработки на отказ, ч, не менее	165000
УСВ-3:
- среднее время наработки на отказ, ч, не менее	45000
Сервер ИВК:
- среднее время наработки на отказ, ч, не менее	100000
- среднее время восстановления работоспособности, ч	1

Глубина хранения информации Счетчики: СЭТ-4ТМ.03М -каждого массива профиля при времени интегрирования 30 минут, сут Сервер ИВК: - хранение результатов измерений и информации о состоянии средств измерений, лет, не менее

114 3,5

Надежность системных решений:

- защита от кратковременных сбоев питания серверов ИВК с помощью источника бесперебойного питания;

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - в журнале событий счетчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени.

Защищенность применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - электросчетчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - серверов ИВК;

- защита информации на программном уровне:

• - результатов измерений (при передаче, возможность использования цифровой подписи);

• - установка пароля на счетчик;

• - установка пароля на серверах ИВК.

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт.
Трансформатор тока	ТОГФ-110	6
Трансформатор напряжения	НАМИ-110 УХЛ1	6
Счетчик электрической энергии	СЭТ-4ТМ.03М	2
Устройство синхронизации времени	УСВ-3	1
Сервер ИВК	СБД ООО «РКС-энерго»	1
	СБД АО «ЛОЭСК»	1
Документация
Формуляр	ФО 26.51/196/23	1

Сведения о методиках (методах) измерений

приведены в документе «Методика (метод) измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ООО «РКС-энерго» по ГТП АО «ЛОЭСК» - ПС-559 «Новожилово» 110/10 кВ. МВИ 26.51/196/23, аттестованной ООО «Энерготестконтроль». Аттестат аккредитации № RA.RU.312560 от 03.08.2018.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Общество с ограниченной ответственностью «РКС-энерго» (ООО «РКС-энерго») ИНН 3328424479

Юридический адрес: 187320, Ленинградская обл., Кировский р-н, г. Шлиссельбург, ул. Жука, д 3, помещ. 204

Телефон: 8 (812) 332-05-20

E-mail: office@rks-energo.ru

Изготовитель

Общество с ограниченной ответственностью «Энерготестконтроль»

(ООО «Энерготестконтроль»)

ИНН 9705008559

Адрес: 117449, г. Москва, ул. Карьер д. 2, стр.9, помещ. 1

Телефон: 8 (495) 6478818

E-mail: golovkonata63@gmail.com

Испытательный центр

Общество с ограниченной ответственностью «Энерготестконтроль»

(ООО «Энерготестконтроль»)

Адрес: 117449, г. Москва, ул. Карьер д. 2, стр.9, помещ. 1

Телефон: 8 (495) 6478818

E-mail: golovkonata63@gmail.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312560.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «15» мая 2023 г. № 998

Лист № 1 Регистрационный № 88999-23 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы контроля толщины сухой пленки SpecMetrix DFT-QA lab

Назначение средства измерений

Системы контроля толщины сухой пленки SpecMetrix DFT-QA lab (далее - системы) предназначены для измерений толщины полимерной пленки и толщины полимерных покрытий на подложке или без нее бесконтактным способом.

Описание средства измерений

Принцип действия систем основан на оптическом методе неразрушающего контроля, базирующимся на исследовании характера взаимодействия оптического излучения с контролируемым объектом.

Система излучает свет в виде плоской волны. Плоская волна падает перпендикулярно на контролируемый объект, в результате чего образуются отраженные волны, с определенной разностью хода. Эти волны могут интерферировать при соблюдении условий временной когерентности. Максимум интерференции приходится на одну или несколько длин волн. Результат измерений толщины пленки зависит от разности хода волн и показателя преломления в материале, в которую должен укладываться интерференционный максимум.

Лампа внутри модуля рабочего системного излучает свет, далее этот свет распространяется по оптоволоконному кабелю (зонду). Сфокусированный линзой на конце зонда, луч от лампы падает на пленку, затем отражается от неё, попадает в приемные волокна зонда. Далее по оптоволоконному кабелю свет распространяется и принимается датчиком внутри модуля рабочего системного, после чего обрабатывается при помощи программного обеспечения.

Системы состоят из модуля рабочего системного, зонда, усиленного зонда, регулируемой линзы для настройки, подставки для тонкой пленки, кронштейна для крепления усиленного зонда. Модуль рабочий системный может включать внутри себя датчики видов VIS, NIR и EXR.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом наклеивания этикетки на боковую панель модуля рабочего системного.

Общий вид систем представлен на рисунке 1.

21.66

Рисунок 1 - Общий вид систем контроля толщины сухой пленки SpecMetrix DFT-QA lab

Пломбирование систем не предусмотрено.

Схема места нанесения заводского номера представлена на рисунке 2.

Места нанесения заводского номера

Рисунок 2 - Обозначение места нанесения заводского номера

Программное обеспечение

Программное обеспечение (ПО) предназначено для регистрации измерений толщины пленки и толщины покрытий на подложке или без нее бесконтактным способом с последующим сохранением результатов измерений для их обработки.

Метрологически значимое ПО QA Offline предназначено для проведения измерений при сканировании в непрерывном режиме, отображения результатов измерений в виде графических и табличных данных.

Метрологически значимое ПО SA Inline предназначено для проведения измерений при сканировании в одиночном и многократном режимах, отображения результатов измерений в виде графических и табличных данных.

Метрологически значимое ПО SA Analysis Tool выполняет функции:

- отображение графических данных, показывающее нормализованную вероятность толщины/веса для конкретного измерения и нормализованную отражательную способность, используемую для расчета толщины покрытия/пленки;

- отображение пиковых данных;

- редактирование и настройка значения параметров анализа пиков и настроек слоя;

- установка технических характеристик и графика;

- отображение обзорной сетки со всеми аналитическими показаниями;

- настройка пользовательского интерфейса.

ПО SA Data Manager предназначено для просмотра, редактирования и добавления рецептур.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	QA Offline	SA Inline	SA Data Manager	SA Analysis Tool
Номер версии (идентификационный номер) ПО	не ниже 3.4.3
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений толщины полимерной пленки и толщины полимерных покрытий на подложке или без нее, мкм - для датчика вида VIS - для датчика вида NIR - для датчика вида EXR	от 10 до 50 от 10 до 180 от 10 до 250
Пределы допускаемой абсолютной погрешности измерений толщины полимерной пленки и толщины полимерных покрытий на подложке или без нее, мкм - в диапазоне от 10 до 35 включ. - в диапазоне св. 35 до 250	± (0,5+0,03 •Н*) ± (0,7+0,02-Н*)
* Н - измеренное значение толщины, мкм.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Диапазон показаний толщины пленки и толщины покрытий на подложке или без нее, мкм	от 0,5 до 350,0
Диапазон бесконтактного измерения, мм	от 15 до 33
Масса электронного блока, кг, не более	50
Габаритные размеры (ДхШхВ), мм, не более	1023x334x639
Параметры электрического питания сети переменного тока - напряжение переменного тока, В - частота переменного тока, Гц	от 120 до 240 от 50 до 60
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %	от 0 до +50 от 10 до 90

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Система контроля толщины сухой пленки: - модуль рабочий системный	SpecMetrix DFT-QA lab	1 шт.
Регулируемая линза для настройки	-	1 шт.
Подставка для тонкой пленки (12 дюймов)	-	1 шт.
Кронштейн для крепления усиленного зонда	-	1 шт.
Усиленный зонд (5м, Straight, VIS/NIR)	-	1 шт.
Зонд (1,37 м, 60нм, VIS/NIR)	-	1 шт.
Зонд (4 м, Con. 600 нм)	-	1 шт.
Усиленный зонд (10 м, ST, 200 нм)	-	1 шт.
Калибровочный диск	-	1 шт.
Комплект аксессуаров	-	1 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 3.8.1 «Проведение измерений» Руководства по эксплуатации «Системы контроля толщины сухой пленки SpecMetrix DFT-QA lab. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 140^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2019 г. № 3276 «Об утверждении Государственной поверочной схемы для средств измерений толщины покрытий в диапазоне значений от 1 до 120000 мкм»;

Стандарт предприятия «SENSORY ANALYTICS LLC», США.

Правообладатель

«SENSORY ANALYTICS LLC», США

Адрес: 405 Pomona Drive, Greensboro, NC 27407 USA

Телефон: +1 336-315-6090

Web-сайт: www.specmetrix.com

E-mail: info@specmetrix.com

Изготовитель

«SENSORY ANALYTICS LLC», США

Адрес: 405 Pomona Drive, Greensboro, NC 27407 USA

Телефон: +1 336-315-6090

Web-сайт: www.specmetrix.com

E-mail: info@specmetrix.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ») Адрес: 119361, г. Москва, ул. Озерная, д. 46

ИНН 7702038456

Телефон: (495) 437-56-33

Факс: (495) 437-31-47

Web-сайт: www.vniiofi.ru

E-mail: vniiofi@vniiofi.ru

Уникальный номер записи в реестре аккредитованных лиц № 30003-2014.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» мая 2023 г. № 998

Регистрационный № 89000-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Инклинометры V2D

Назначение средства измерений

Инклинометры V2D (далее - инклинометры) предназначены для измерений зенитного угла вдоль оси контрольных скважин с целью определения изменения их пространственного положения.

Описание средства измерений

Принцип действия инклинометров основан на измерении зенитного угла с помощью первичного преобразователя на основе чувствительного элемента MEMS. В зависимости от модификации чувствительный элемент MEMS может располагаться вдоль или поперек корпуса инклинометров, таким образом их применение возможно в вертикальном или горизонтальном положении.

Инклинометры стационарного применения представляют собой цилиндрическую стальную трубку, внутри которой расположен чувствительный элемент MEMS с блоком преобразования. Инклинометры дополнительно оснащены салазками для перемещения по направляющим обсадной инклинометрической трубы.

Инклинометры портативного применения (мобильные) дополнительно имеют в составе катушку с кабелем. Катушка содержит электронный модуль питания первичного преобразователя и модуль передачи данных по Bluetooth или USB. На катушке намотан соединительный самонесущий кабель, усиленный кевларовыми жилами. На кабеле через 0,5 метра установлены обжимные стопорные гильзы с обозначением расстояния до инклинометра.

Инклинометры выпускаются в двадцати пяти модификациях, Условное обозначение представлено на рисунке 1:

V2D - __X

_________________________________________________I I_________________________________

1 2

Рисунок 1 - Схема условного обозначения исполнений инклинометров.

Таблица 1 - Расшифровка структуры условного обозначения исполнений датчиков

Позиция	Код	Описание
1	V2D	Обозначение типа:
2	1 2 3	Применение: стационарное; стационарное; портативное (мобильное).
3	50 60 80 100 120	Расстояние между осями колёс1), мм: 500; 600; 800; 1000; 1200.
4	15 30	Диапазон измерений зенитного угла1), °: от - 15 до + 15; от - 30 до + 30.
5	V H	Рабочее положение1): вертикальное; горизонтальное.
Примечание: 1) - позиция не указывается для исполнения V2D-1. Для исполнения V2D-1 всегда: расстояние между осями колёс - 1000 мм; диапазон измерений зенитного угла - от - 30° до + 30°; рабочее положение - вертикальное.

Рисунок 1- Общий вид инклинометров V2D-1

Рисунок 3 - Общий вид инклинометров V2D-3-X-X-X

Рисунок 4 - Общий вид катушки для инклинометров V2D-3-Х-Х-Х

Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование инклинометров не предусмотрено. Конструкция инклинометров является неразборной, и попытка несанкционированного доступа к узлам настройки и регулировки приводит к выходу из строя.

Программное обеспечение

Инклинометры имеют встроенное программное обеспечение (далее - ВПО). ВПО служит также для обработки и передачи результатов измерений.

ВПО устанавливается на предприятии-изготовителе в процессе производства инклинометров, доступ пользователя к ПО полностью отсутствует и в процессе эксплуатации модификации не подлежит.

Конструкция инклинометров исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Защита программного обеспечения и измерительных данных от непреднамеренных и преднамеренных измерений соответствует уровню «Высокий» в соответствии с Р 50.2.077 -2014.

Идентификационные данные программного обеспечения приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование программного обеспечения	Встроенное ПО
Номер версии (идентификационный номер) программного обеспечения	не ниже 1.0.74
Цифровой идентификатор программного обеспечения	-

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений зенитного угла, °: - для модификаций V2D-X-X-15-X - для модификаций V2D-1; V2D-X-X-30-X	от -15 до +15 от -30 до +30
Пределы допускаемой основной приведенной погрешности измерений зенитного угла*, %	±0,05
Пределы допускаемой дополнительной приведенной погрешности измерений зенитного угла, вызванной изменением температуры на 1 °С, %	±0,003
* при температуре окружающей среды от + 15 до + 25 °С

Таблица 4 - Технические характеристики

Наименование характеристики	Значение
Параметры электрического питания, напряжение постоянного тока, В	от 9 до 28
Внешние цифровые интерфейсы	RS-485, USB, Bluetooth п
Количество измерительных осей, для модификаций: - V2D-1	2
- V2D-X-X-X-V	2
- V2D-X-X-X-H	1
Габаритные размеры (высотахдиаметр), мм, не более, для модификаций: V2D-1	1540x35
V2D-2-50-X-X	640x30
V2D-2-60-X-X	740x30
V2D-2-80-X-X	940x30
V2D-2-100-X-X	1140x30
V2D-2-120-X-X	1340x30
V2D-3-50-X-V	640x30
V2D-3-50-X-H	672x30
Габаритные размеры катушки (ВхШхГ), мм, не более, для модификаций V2D-3-X-X-X	370x290x290

Продолжение таблицы 4

Масса, кг, не более, для модификаций: V2D-1	3,5
V2D-2-50-X-X	1,6
V2D-2-60-X-X	1,7
V2D-2-80-X-X	1,9
V2D-2-100-X-X	2,1
V2D-2-120-X-X	2,3
V2D-3-50-X-X	1,7
Условия эксплуатации: - температура окружающей среды, °C	от -32 до +50
- относительная влажность, %, не более	95
- атмосферное давление, кПа	от 84 до 107
Примечание: |( - в зависимости от заказа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Ков-во
Инклинометр	V2D	1 шт.
Кабельная катушка*	-	1 шт.
Крышка разъема инклинометра*	-	1 шт.
Крышка разъема катушки*	-	1 шт.
Пробка установочная *	-	1 шт.
Сумка для переноски кабельной катушки*	-	1 шт.
Сумка для переноски инклинометра*	-	1 шт.
Руководство по эксплуатации**	ПМГФ.401263.001РЭ	1 экз.
Паспорт	ПМГФ.401263.001ПС	1 экз.
* поставляется для модификаций V2D-3 ** поставляется одно на партию

Сведения о методиках (методах) измерений

приведены в разделе 1.5 «Принцип действия» документа ПМГФ.401263.001РЭ «Инклинометры V2D. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»;

ПМГФ.401263.001ТУ «Инклинометры V2D. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «ПетроМоделинг Геофизика»

(ООО «ПетроМоделинг Геофизика»)

ИНН 7704856457

Юридический адрес: 119270, г. Москва, Лужнецкая наб. д. 10А, с. 4, эт. 2, помещ. 1, ком. 5

Тел.: +7 (495) 212-12-16

E-mail: info@petromodeling.com

Изготовитель

Общество с ограниченной ответственностью «ПетроМоделинг Геофизика» (ООО «ПетроМоделинг Геофизика»)

ИНН 7731314950

Адрес юридического лица: 119270, г. Москва, Лужнецкая наб. д. 10А, с.4, эт. 2, помещ. 1, ком. 5

Адрес места осуществления деятельности: 119270, г. Москва, Лужнецкая наб. д. 10А, с. 2, оф.102

Тел.: +7 (495) 212-12-16

E-mail: info@petromodeling.com

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I Тел.: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» мая 2023 г. № 998

Регистрационный № 89001-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрометры оптико-эмиссионные OES

Назначение средства измерений

Спектрометры оптико-эмиссионные OES (далее - спектрометры) предназначены для измерений массовых долей элементов в металлах и сплавах с возможностью количественного определения легких элементов, серы, фосфора и углерода.

Описание средства измерений

Принцип действия спектрометров основан на методе эмиссионного анализа с возбуждением пробы с помощью искры. Интенсивность эмиссионного излучения пропорциональна массовой доле элементов в пробе.

Спектрометры состоят из источника возбуждения спектров, искрового стенда, оптической части спектрометра, а также автоматизированной системы управления работой спектрометра. Спектрометр имеет настольное исполнение.

В качестве источника возбуждения спектров в спектрометрах применяется искровой генератор. Искровой разряд в искровом стенде между поверхностью анализируемого образца и противоэлектродом возбуждается в среде аргона. Излучение разряда через окошко полихроматора проецируется в оптическую систему спектрометра. Полихроматоры спектрометров построены по схеме Пашен-Рунге, в которой входные щели, вогнутые голографические дифракционные решетки, установлены на круге Роуланда. Регистрация эмиссионного излучения осуществляется на основе высокопроизводительных ПЗС-матриц. Массовая доля элемента пробы определяется по градуировочным зависимостям между интенсивностью эмиссионного излучения и массовой долей элемента в градуировочных образцах. Весь анализ и расчет массовой доли элемента пробы выполняется автоматически под управлением внешнего компьютера с установленным программным обеспечением.

Спектрометры выпускаются двух модификаций: OES8000S и OES1000VMI, которые отличаются исполнением, спектральным диапазоном и техническими характеристиками.

Маркировочная табличка с серийным номером размещается на правой боковой стенке спектрометра в правом нижнем углу. Серийный номер имеет цифровой формат, нанесен типографским способом. Пломбирование и нанесение знака поверки на спектрометры не предусмотрено.

Общий вид спектрометров представлен на рисунке 1.

а) спектрометр оптико-эмиссионный OES1000VMI

б) спектрометр оптико-эмиссионный OES8000S

Рисунок 1 - Общий вид спектрометров оптико-эмиссионных OES

Программное обеспечение

Спектрометры оптико-эмиссионные OES оснащаются программным обеспечением OES, которое управляет работой спектрометров и отображает, обрабатывает и хранит полученные данные. Программным образом осуществляется настройка спектрометра, сбор и обработка данных, поступающих с приемника излучения спектрометра; создание и хранение файлов методов измерений и файлов измерений; градуировка спектрометра и вычисление результатов измерений; сохранение результатов измерений на жестком диске персонального компьютера; создание отчетов по результатам измерений.

Конструкция спектрометров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	OES
Номер версии (идентификационный номер) ПО, не ниже	1.1.5
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение для модификации
	OES1000VMI	OES8000S
Диапазон измерений массовой доли элементов, %	от 0,001 до 50,0
Относительное СКО случайной составляющей погрешности спектрометра при измерении выходного сигнала, %, в поддиапазонах измерений: - от 0,001 до 0,01 включ.	8	8
- св. 0,01 до 0,1 включ.	6	6
- св. 0,1 до 1,0 включ.	4	4
- св. 1,0 до 50,0 включ.	2	2
Чувствительность, мкВ •нм/%, не менее |(	250000	250000
1)1 Значение нормировано для Mn с массовой долей от 0,15 до 1,5 %

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значения для модификаций
	OES1000VMI	OES8000S
Спектральный диапазон, нм	от 170 до 463	от 140 до 800
Время установления рабочего режима	15
спектрометров, мин, не более
Параметры электрического питания:
- напряжение переменного тока, В	от 220 до 240
- частота переменного тока, Гц	50/60
Потребляемая мощность, В%, не более	200	1500
Габаритные размеры, мм, не более:
- ширина	800	800
- длина	1296	750
- высота	450	450
Масса, кг, не более	85
Условия эксплуатации:
- температура окружающей среды, °С	от +15 до +30
- относительная влажность воздуха, %, не более	70
Постоянная дифракционной решетки,	2160	3600
штрихов/мм
Дисперсия оптической системы, нм/мм	0,46	1,2

Знак утверждения типа

наносится на титульный лист Руководства пользователя типографским способом.

Комплектность средства измерений

аблица 4 - Комплектность

Наименование	Обозначение	Количество
Спектрометр оптико-эмиссионный	OES*	1 шт.
Комплект принадлежностей	-	1 комп.
Руководство пользователя	-	1 экз.
Методика поверки	-	1 экз.
*выбор модификации по заказу

Сведения о методиках (методах) измерений

приведены в разделе 4 «Выбор оптимизированных условий» и разделе 5 «Анализ» Руководства пользователя. При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы, устанавливающие требования к средству измерений

Техническая документация «China factory: Jiangsu Skyray Instrument Co., Ltd», Китай.

Правообладатель

«China factory: Jiangsu Skyray Instrument Co., Ltd», Китай

Адрес: 1888, West Zhonghuayuan Rd., Yushan, Kunshan, Jiangsu Province

Изготовитель

«China factory: Jiangsu Skyray Instrument Co., Ltd», Китай

Адрес: 1888, West Zhonghuayuan Rd., Yushan, Kunshan, Jiangsu Province

Web-site: https://www.skyray-instrument.com

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» мая 2023 г. № 998

Регистрационный № 89002-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы тензометрические статические ВТС-С-150

Назначение средства измерений

Весы тензометрические статические ВТС-С-150 (далее - средство измерений, СИ) предназначены для измерений массы объектов и промышленных грузов, в том числе взвешивания самолетов.

Описание средства измерений

Принцип действия средства измерений основан на преобразовании деформации упругого элемента силоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, пропорциональный его массе. Сигнал с первичного преобразователя передается на прибор измерительный тензометрический, где происходит его преобразование в цифровой код, вывод результата измерений на дисплей прибора, и/или их передачей в виде сигнала через цифровой интерфейс связи на периферийные устройства, например, персональный компьютер.

Конструктивно средство измерений состоит из одного или нескольких (до трех) грузоприемных устройств (далее - ГПУ) и прибора измерительного тензометрического БУ 4263 (далее прибор). В свою очередь ГПУ состоит из силоизмерительного датчика ДСТ 5004-50 т (регистрационный №67554-17), подушки опорной, воспринимающей усилие от взвешиваемого объекта, и соединительного кабеля длиной до 50 м. На лицевой панели прибора находятся дисплей и клавиатура для управления СИ. Результаты измерений массы объекта выводятся для каждого ГПУ по очереди, с включением соответствующего номеру ГПУ светодиода, время составляет порядка 2 с.

СИ оснащено следующими устройствами и функциями:

• - автоматическое слежение за нулем;

• - автоматическая и полуавтоматическая установка нуля;

• - компенсация массы тары;

• - сигнализация о превышении массы взвешиваемого груза.

Общий вид СИ представлен на рисунке 1.

Для предотвращения несанкционированного доступа к внутренним частям СИ и изменений параметров настройки и регулировки, на корпус прибора наносится защитная пломба в виде наклейки и(или) пломба с оттиском, ограничивающая доступ к переключателю настройки и регулировки. Схема пломбировки определяется исполнением средства измерений и приведена на рисунке 2.

Маркировочная табличка средства измерений крепится на боковую поверхность прибора. Данные на маркировочную табличку наносятся типографским способом и содержат следующую основную информацию по СИ:

• - наименование или товарный знак предприятия- изготовителя;

• - обозначение типа весов;

• - знак утверждения типа;

• - максимальная нагрузка (Мах);

• - минимальная нагрузка (Min);

• - действительная цена деления d, кг;

• - год выпуска и (или) заводской номер средства измерений;

• - предел допускаемой погрешности, т.

Заводской номер представляет собой набор арабских цифр и наносится типографским способом на маркировочную табличку.

Программное обеспечение

Программное обеспечение средства измерений является встроенным, хранится в энергонезависимом запоминающем устройстве прибора.

Для защиты от несанкционированного доступа к метрологически значимой части программного обеспечения, параметрам регулировки средства измерений, измерительной информации, а также предотвращения доступа к переключателю настройки и регулировки используется пломбировка прибора;

Уровень защиты программного обеспечения «высокий» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения доступны для просмотра после выполнения действий, описанных в руководстве по эксплуатации на СИ.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 — Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ОХХХХО*
Номер версии (идентификационный номер) ПО	1ХХХХ0*
*Значащей частью ПО являются значения первого и последнего разряда на циферблате СИ, X - незначащая часть ПО, может принимать значение от 0 до 9 или не отображать ничего.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Максимальная нагрузка Мах, т	50
Минимальная нагрузка Min, т	0,2
Действительная цена деления d, кг	20
Пределы допускаемой погрешности, т	± 0,05
Диапазон уравновешивания тары, т	от 0 до 10

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Максимальное значение массы нагрузки при подключении трех ГПУ, т	150
Диапазон рабочих температур, оС: - для датчиков ДСТ 5004-50	от -20 до +50
- для измерительного прибора БУ 4263	от +5 до +50
Параметры электропитания от сети переменного тока: - напряжение, В	220±22 220±33
- частота, Гц	50±1
Потребляемая мощность, не более, ВА	30
Габаритные размеры датчика ДСТ 5004-50 (диаметр х высота)мм, не более:	0 90 х 190
Габаритные размеры прибора БУ 4263 (длина х ширина х высота)мм, не более:	220 х 160 х100
Масса, кг, не более: - датчик ДСТ 5004-50	5,5
- измерительный прибор БУ 4263	1,1
- кабель соединительный	7,2

Знак утверждения типа

наносится фотохимическим способом на маркировочную табличку, расположенную на боковой стороне прибора, а также типографским способом на титульный лист эксплуатационного документа.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений.

Наименование	Обозначение	Кол-во
Весы тензометрические статические	ВТС-С-150	1
Руководство по эксплуатации на весы	ФРЛТ.5150.00.000.00 РЭ	1
Паспорт на весы	ФРЛТ.5150.00.000.00 ПС	1
Методика поверки	—	1

Сведения о методиках (методах) измерений

приведены в разделе 8.1 документа «Весы тензометрические статические ВТС-С-150. Руководство по эксплуатации» ФРЛТ.5150.00.000.00 РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении государственной поверочной схемы для средств измерения массы»;

ТУ 28.29.31-032-68858160-2022 «Весы тензометрические статические ВТС-С-150. Технические условия».

Правообладатель

Общество с ограниченной ответственностью Научно-производственное предприятие «Тензо-Измеритель» (ООО НПП «Тензо-Измеритель»)

ИНН 7726663642

Юридический адрес: 117105, г. Москва, Нагорный пр-д, д. 7, с. 1, эт./помещ. 4/2418 Телефон/факс: +7 (495) 661-4064, (495) 504-4064

Адрес в Интернет: www.tenzo.ru

Адрес электронной почты: info@tenzo.ru

Изготовитель

Общество с ограниченной ответственностью Научно-производственное предприятие «Тензо-Измеритель» (ООО НПП «Тензо-Измеритель»)

ИНН 7726663642

Адрес: 117105, г. Москва, Нагорный пр-д, д. 7, с. 1, эт./помещ. 4/2418 Телефон/факс: +7 (495) 661-4064, (495) 504-4064

Адрес в Интернет: www.tenzo.ru

Адрес электронной почты: info@tenzo.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер.г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-5577 / 437-5666

Адрес в Интернет: www.vniims.ru

Адрес электронной почты: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц №30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» мая 2023 г. № 998

Регистрационный № 89003-23

ОПИСАНИЕ ТИПА СРЕДСТВАИЗМЕРЕНИЙ

Датчики температуры цифровые mTP

Назначение средства измерений

Датчики температуры цифровые тТР (далее - датчики) предназначены для измерений температуры жидких, газообразных и сыпучих сред при проведении режимных наблюдений с последующей регистрацией полученной информации как в обособленном применении (при непосредственной связи с компьютером), так и в составе вычислительных комплексов.

Описание средства измерений

Принцип действия датчика основан на измерении и преобразовании в цифровую форму сигнала кварцевого измерительного преобразователя температуры, являющегося неотъемлемой частью датчика, и передачи по интерфейсу RS-485 на компьютер. Принцип действия кварцевого преобразователя температуры основан на полупроводниках с отрицательным температурным коэффициентом.

Датчики mTP встраиваются в оболочку зонда термометрического (ЗТ) либо иного совместимого изделия со степенью защиты от внешних воздействий не ниже IP68. Питание датчиков осуществляется от источника постоянного тока. Зонд термометрический, включающий до 256 датчиков mTP, может поставляться с контроллером для передачи результатов измерений на персональный компьютер с заданной частотой опроса.

Маркировка датчиков выполнена в виде устойчивой к истиранию наклейки и содержит: наименование изделия; товарный знак предприятия-изготовителя; заводской номер по принятой нумерации предприятия-изготовителя; дату изготовления (месяц и год); температуру эксплуатации; максимальное напряжение питания.

Нанесение знака поверки на датчик не предусмотрено.

Общий вид средства измерений представлен на рисунке1.

Программное обеспечение

Программное обеспечение датчиков состоит из встроенного и внешнего ПО.

Датчики работают под управлением встроенного ПО, которое осуществляет функции сбора, обработки по заданным алгоритмам и передачи цифровых значений измеряемой температуры в виде кодовых посылок на устройство сбора и отображения результатов измерений. Встроенное ПО устанавливается на производстве и недоступно пользователю.

Конструкция датчиков исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.

Результаты измерений датчиков в текущем режиме поступают посредством интерфейса RS-485 на компьютер с установленным ПО «Set_mTP_User», которое выполняет функции отображения в виде измеренных значений и доступно для загрузки по ссылке, указанной в эксплуатационной документации.

Минимальные системные требования к компьютеру:

- операционная система не ниже Windows 8

Уровень защиты встроенного ПО - «высокий», автономного ПО - «средний» в соответствии с документом Р 50.2.077-2014.

Таблица 1 - Идентификационные данные (признаки) ПО

Идентификационные данные (признаки)	Значение
тип ПО	встроенное	автономное
Идентификационное наименование ПО	-	Sei niTP 1 ,±ег.ехе
Номер версии (идентификационный номер) ПО, не ниже	1.0	2.0
Цифровой идентификатор ПО	-	-

Метрологические и технические характеристики

Основные метрологические и технические характеристики приведены в таблицах 2-3.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений температуры, °С	от -40 до +70
Пределы допускаемой абсолютной погрешности измерений
температуры, °С
в диапазонах:
св. -3 °С до +3 °С включ.	±0,1
св. -10 °С до -3 °С включ. и св. +3 °С до +10 °С включ.	±0,2
от -40 °С до -10 °С включ. и св. +10 °С до +70 °С	±0,3

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Наименьший разряд цифрового кода отсчетного устройства в режиме измерений	0,01
Напряжение питания постоянным током, В	от 2,6 до 3,6
Габаритные размеры, мм, не более без защитной оболочки	50x12x4
Масса (без кабеля), г, не более	20
Интерфейс связи	RS-485

Маркировка взрывозащиты	РО Ех ia I Ма (для зонда термометрического)
Условия эксплуатации: диапазон температуры окружающей среды, °С относительная влажность (датчики в изоляционной оболочке), % атмосферное давление, кПа	от -40 до +70 до 100 от 84,0 до 106,7
Средняя наработка до отказа, ч, не менее	172064
Срок службы, лет, не менее	10

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и паспорта.

Комплектность средства измерений

аблица 4- Комплектность датчика

Наименование	Обозначение	Количество, шт.
Датчик температуры цифровой	тТР	1 или цепь датчиков до 256 в зависимости от заказа
Паспорт	SM.026.001.001.000ПС	1 (при необходимости групповой)
Руководство по эксплуатации	8М.026.001.001.000РЭ	1 на партию

Сведения о методиках (методах) измерений

приведены в документе «Датчики температуры цифровые mTP. Руководство по эксплуатации», раздел 2 «Использование по назначению».

Нормативные и технические документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253;

ГОСТ 25358-2020 Грунты. Метод полевого определения температуры;

Технические условия ТУ 3148-108-56147614-2015 «Датчики температуры цифровые mTP».

Правообладатель

Общество с ограниченной ответственностью     «СПбЭК-Майнинг»

(ООО «СПбЭК-Майнинг»)

ИНН 7820326027

Юридический адрес: 196605, г. Санкт-Петербург, вн.тер.г. п. Шушары, п. Шушары, тер. Пулковское, ул. Кокколевская, д. 1, с. 1, помещ. 45-Н Телефон (812) 331-94-44

Web-сайт: www.smtech.ru

E-mail: info@smtech.ru

Изготовитель

Общество с ограниченной ответственностью     «СПбЭК-Майнинг»

(ООО «СПбЭК-Майнинг»)

ИНН 7820326027

Юридический адрес: 196605, г. Санкт-Петербург, вн.тер.г. п. Шушары, п. Шушары, тер. Пулковское, ул. Кокколевская, д. 1, с. 1, помещ. 45-Н

Адреса осуществления деятельности:

196605, г. Санкт-Петербург, вн.тер.г. п. Шушары, п Шушары, тер. Пулковское, ул. Кокколевская, д. 1, с. 1;

196603, г. Санкт-Петербург, вн.тер.г. г. Пушкин, г. Пушкин, ш. Красносельское, д. 14/28, лит. АБ

Телефон (812) 331-94-44

Web-сайт: www.smtech.ru

Е-mail: info@smtech.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

Е-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» мая 2023 г. № 998

Регистрационный № 89004-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы карбонатности горных пород АСМ-1

Назначение средства измерений

Анализаторы карбонатности горных пород АСМ-1 (далее - анализаторы) предназначены для измерений массовой доли кальцита (карбоната кальция) и доломита (двойной углекислой соли кальция и магния) в образцах горных пород.

Описание средства измерений

Принцип действия анализаторов основан на измерении давления и температуры выделившегося углекислого газа в процессе реакции образца горной породы с (6-10) % водным раствором соляной кислоты.

По результатам измерения давления и температуры выделившегося углекислого газа программа анализаторов рассчитывает массовую долю кальцита, доломита и нерастворимого остатка.

Конструктивно анализаторы представляют настольный автоматизированный прибор, которой состоит из: платформы (основания) со штангой, в которой находятся приводы, платы, мешалки, датчики; вращающегося столика с механизмом карусели, в котором имеется 28 гнезд для измерительных реакционных камер, которые состоят из верхнего блока для кислоты и нижнего стакана для анализируемых образцов; контроллера управления; измерительной головки.

Пломбирование анализаторов не предусмотрено. Конструкция анализаторов обеспечивает ограничение доступа к частям анализаторов, несущим первичную измерительную информацию, и местам настройки (регулировки).

На боковую часть платформы (основания) анализаторов нанесена клейкая этикетка с обозначением, заводским номером в цифровом формате и знаком утверждения типа.

Платформа (основание) со штангой и вращающийся столик с механизмом карусели анализаторов изготовлены из полиэтилена и окрашены в черный цвет. Измерительные реакционные камеры анализаторов изготовлены из прозрачного поликарбоната. Измерительная головка анализаторов изготовлена из термопластичного высокотемпературного пластика.

Нанесение знака поверки на анализаторы не предусмотрено.

Общий вид анализаторов и места нанесения заводского номера и знака утверждения типа представлены на рисунках 1 и 2.

р°Р^этест

Рисунок 1 - Общий вид анализаторов карбонатности горных пород АСМ-1

Место нанесения заводского номера

Место нанесения знака утверждения типа

Рисунок 2 - Места нанесения заводского номера и знака утверждения типа на анализаторы карбонатности горных пород АСМ-1

Программное обеспечение

Управление анализаторами осуществляется посредством внешнего персонального компьютера (далее - ПК) с помощью специализированного программного обеспечения АСМ-1 (далее - ПО).

Данное ПО предназначено для управления работой анализаторов, процессом настройки и тестирования, измерения, хранения, обработки и передачи полученных результатов измерений на внешние носители.

Подключение анализаторов к ПК производится с помощью USB-кабеля.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Идентификационные данные ПО анализаторов приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	АСМ-1
Номер версии (идентификационный номер) ПО, не ниже	2.0.0.63
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон показаний массовой доли кальцита и доломита, %	от 0,1 до 100
Диапазон измерений массовой доли кальцита и доломита, %	от 5,0 до 100
Пределы допускаемой абсолютной погрешности измерений массовой доли кальцита и доломита в поддиапазоне измерений от 5,0 % до 50 % включ., %	±4,0
Пределы допускаемой относительной погрешности измерений массовой доли кальцита и доломита в поддиапазоне измерений св. 50 % до 100 %, %	±8,0

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры, мм, не более: - длина	505
- ширина	505
- высота	430
Масса, кг, не более	40
Условия эксплуатации: - температура окружающей среды, °С	от +15 до +35
- относительная влажность, %, не более	80
- напряжение, В	220±22
- частота, Гц	50±1

Знак утверждения типа

наносится на клейкую этикетку с обозначением и заводским номером типографским способом. Место нанесения знака утверждения типа представлено на рисунке 2.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Анализатор карбонатности горных пород	АСМ-1	1 шт.
Дозатор*	-	1 шт.
Измерительная реакционная камера**	—	28 шт.
Кальций углекислый	«хч» по ГОСТ 4530-76	100 г
Компьютер*	—	1 шт.
Программное обеспечение	—	1 шт.
Комплект инструментов	—	1 шт.
Комплект ЗИП	—	1 шт.
Комплект кабелей	—	1 шт.
Комплект подключения газовых линий	—	1 шт.
Руководство по эксплуатации	—	1 экз.
Паспорт	—	1 экз.
Методика поверки	-	1 экз.
*по заказу **по требованию Заказчика возможна поставка измерительных реакционных камер в меньшем количестве

Сведения о методиках (методах) измерений

приведены в документе:

- Анализаторы карбонатности горных пород АСМ-1. Руководство по эксплуатации (раздел 20 «Подготовка и загрузка образцов», раздел 21 «Процесс измерений»).

Нормативные документы, устанавливающие требования к средству измерений

КОРЭ.410670.002 ТУ. Анализаторы карбонатности горных пород АСМ-1. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Корэтест сервис» (ООО «Корэтест сервис»)

ИНН 7204036671

Юридический адрес: 625003, г. Тюмень, ул. Ленина, д. 2а, оф. 002

Телефон: 8 (3452) 529-623

Изготовитель

Общество с ограниченной ответственностью «Корэтест сервис» (ООО «Корэтест сервис»)

ИНН 7204036671

Юридический адрес: 625003, г. Тюмень, ул. Ленина, д. 2а, оф. 002 Адрес места осуществления деятельности: 625001, г. Тюмень, ул. Бабарынка, д. 56 Телефон: 8 (3452) 529-623

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» мая 2023 г. № 998

Лист № 1 Регистрационный № 89005-23                                              Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Модули МС-ДПС

Назначение средства измерений

Модули МС-ДПС (далее - модули) предназначены для измерений и преобразований поступающих с датчиков угла поворота: количества импульсов - в значения пройденного пути, частоты следования импульсов - в значения скорости, а также для передачи полученных значений в линии связи CAN и RS-485.

Описание средства измерений

Принцип действия модулей основан на преобразовании электрических импульсных сигналов, поступающих от датчиков угла поворота утверждённого типа, вычислении пройденного пути по количеству импульсов и скорости по частоте следования импульсов.

Модули конструктивно выполнены в виде печатной платы открытого исполнения с размещёнными на ней электронными компонентами и интерфейсами подключения.

Заводской номер, состоящий из арабских цифр, наносится краской, лазером или иным пригодным способом на печатную плату.

Пломбирование модулей не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид средства измерений с указанием мест нанесения знака утверждения типа и заводского номера приведен на рисунке 1.

Место нанесения знака утверждения типа

Место нанесения заводского номера

Рисунок 1 - Общий вид средства измерений с указанием мест нанесения знака утверждения типа и заводского номера

Программное обеспечение

Модули имеют встроенное программное обеспечение (далее - ПО МС-ДПС), не изменяемое и не считываемое.

Конструкция модулей исключает возможность несанкционированного влияния на ПО МС-ДПС. Влияние ПО МС-ДПС учтено при нормировании метрологических характеристик модулей. Идентификационные данные метрологически значимой части ПО МС-ДПС -МС-Д1 IC.sip - приведены в таблице 1.

Уровень защиты ПО МС-ДПС «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	МС-ДПМр
Номер версии (идентификационный номер) ПО	не ниже 1.196
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименования характеристики	Значение
Диапазон измерений частоты следования импульсов, Гц	от 0 до 2000
Диапазон преобразований частоты следования импульсов в скорость, км/ч	от 0 до 500
Ёмкость счётного устройства, м	16777215
Диапазон измерений количества импульсов, шт.	от 0 до N 1)
Пределы допускаемой абсолютной погрешности измерений и преобразований частоты следования импульсов в скорость, км/ч	±1
Пределы допускаемой абсолютной погрешности измерений и преобразований количества импульсов в пройденный путь, м	±2
1) - N = к • L / (п • D), где k = 42 шт. - количество зубьев датчика угла поворота; L - ёмкость счётного устройства МС-ДПС, м; D - диаметр бандажа колеса, м.

Таблица 3 - Основные технические характеристики

Наименования характеристики	Значение
Параметры электрического питания:
- напряжение постоянного тока, В	50 ± 5
Количество линий связи: - RS-485	2
- CAN	2
Масса, кг, не более	0,15
Габаритные размеры средства измерений, мм, не более
- длина	178
- ширина	102
- высота	28
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +55
- относительная влажность при температуре +40 °С, %, не более	98
Средняя наработка на отказ, ч, не менее	50000

Знак утверждения типа

наносится лазером или иным пригодным способом на боковую планку модулей, а также типографским или иным пригодным способом на титульный лист паспорта.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Модуль	МС-ДПС	1 шт.
Модуль МС-ДПС. Паспорт	СГМА.408119.001 ПС	1 экз.
Модули МС-ДПС. Методика поверки	-	1экз. 1)
1) - допускается поставлять 1 экз. в один адрес отгрузки на CD-диске

Сведения о методиках (методах) измерений

приведены в разделе 1 руководства по эксплуатации «Блок связи с ДПС БС-ДПС. Руководство по эксплуатации» СГМА.426436.009 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Модуль МС-ДПС. Технические условия СГМА.408119.001 ТУ;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».

Правообладатель

Общество с ограниченной ответственностью «Научно-производственное объединение САУТ» (ООО «НПО САУТ»)

ИНН 6659017039

Адрес: 620027, г. Екатеринбург, ул. Челюскинцев, д. 15, оф. 220

Телефон: 8 (343) 358-41-81, 358-46-27

Факс: (343) 358-41-81

Е-mail: info@saut.ru

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное объединение САУТ» (ООО «НПО САУТ»)

ИНН 6659017039

Адрес: 620027, г. Екатеринбург, ул. Челюскинцев, д. 15, оф. 220

Телефон: 8 (343) 358-41-81, 358-46-27

Факс: (343) 358-41-81

Е-mail: info@saut.ru

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: (343) 350-26-18

Факс: (343) 350-20-39

E-mail: uniim@uniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» мая 2023 г. № 998

Лист № 1

Регистрационный № 89006-23                                            Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики близости ДБ2

Назначение средства измерений

Датчики близости ДБ2 предназначены для измерений виброперемещений, осевых перемещений (зазоров) валов и частоты вращения.

Описание средства измерений

Принцип действия датчиков близости ДБ2 основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте контроля. Изменение зазора между чувствительным элементом датчика и объектом измерений в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного сигнала датчика.

Датчики близости ДБ2 представляют собой бесконтактный вихретоковый датчик (далее - датчик) со встроенным нормирующим преобразователем (далее - преобразователь сигнала).

Датчики близости ДБ2 выпускаются в трех модификациях: ДБ2-05-СУ, ДБ2-08-СУ и ДБ2-12-СУ отличающихся между собой диаметром монтажной части.

Все три модификации могут выпускаться во взрывозащитном исполнении.

Каждая модификация выпускается в трех исполнениях:

• - ОС -исполнение, предназначенное для измерения осевого перемещения вала (зазора);

• - ОВ -исполнение, предназначенное для измерения виброперемещений;

• - ФО -исполнение, предназначенное для измерения частоты вращения.

Датчики близости ДБ2 модификации ДБ2-08-СУ выпускаются с тремя вариантами диапазонов измерений. Диапазон измерения на который настроен датчик близости ДБ2 модификации ДБ2-08-СУ указан на корпусе встроенного нормирующего преобразователя и в паспорте.

Модификация датчиков, исполнение, маркировка взрывозащиты, знак утверждения типа, диапазон измерения, длина резьбовой части датчика и заводской номер датчиков близости ДБ2, представленный в числовом формате, наносится на корпус преобразователя сигналов датчика близости ДБ2 методом гравировки.

Место нанесения знака поверки на корпусе датчиков близости ДБ2 не предусмотрено.

Пломбирование датчиков близости ДБ2 не предусмотрено.

Общий вид датчиков близости ДБ2, место нанесения модификации датчиков, исполнения, маркировки взрывозащиты, знака утверждения типа, диапазона измерения, длины резьбовой части датчика и место нанесения заводского номера датчиков представлено на рисунке 1.

Место нанесения диапазона измерений

Исполнение ОС 1_рез5. часта 80мм. Диапазон 0,5-4.5мм.

„_|и нич

.................................

Место нанесения модификации

Место нанесения заводского номера

ПБ2-12-СУ __

N75320006

1Ех ib IIC Т5 Gb л

Место нанесения знака утверждения типа

Место нанесения

исполнения

Место нанесения длины резьбовой части

Место нанесения

маркировки взрывозащиты

Рисунок 1 - Общий вид датчиков близости ДБ2, место нанесения модификации датчиков, исполнения, маркировки взрывозащиты, знака утверждения типа, диапазона измерения, длины резьбовой части датчика и место нанесения заводского номера датчиков

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики датчиков близости ДБ2

Наименование характеристики	Значение
Исполнение - ОС
Диапазоны измерений осевого перемещения (зазора), мм:
- для модификации ДБ2-05-СУ:	от 0,5 до 1,5
- для модификации ДБ2-08-СУ:	от 0,5 до 2,5
	от 0,5 до 3
	от 0,5 до 3,5
- для модификации ДБ2-12-СУ:	от 0,5 до 4,5
Номинальные значения коэффициентов преобразования, мА/мм
- для модификации ДБ2-05-СУ:	16,0
- для модификации ДБ2-08-СУ с диапазоном измерения от 0,5 до 2,5 мм:	8,0
- для модификации ДБ2-08-СУ с диапазоном измерения от 0,5 до 3 мм:	6,4
- для модификации ДБ2-08-СУ с диапазоном измерения от 0,5 до 3,5 мм:	5,33
- для модификации ДБ2-12-СУ:	4,0
Пределы допускаемого отклонения действительного значения
коэффициента преобразования от номинального значения, %	± 5
Пределы допускаемой основной абсолютной погрешности измерений
осевого перемещения (зазора) в нормальных условиях измерений, мм:
- для модификации ДБ2-05-СУ:	± 0,025
- для модификации ДБ2-08-СУ с диапазоном измерения от 0,5 до 2,5 мм:	± 0,05
- для модификации ДБ2-08-СУ с диапазоном измерения от 0,5 до 3 мм:	± 0,0625
- для модификации ДБ2-08-СУ с диапазоном измерения от 0,5 до 3,5 мм:	± 0,075
- для модификации ДБ2-12-СУ:	± 0,10
Пределы допускаемой абсолютной погрешности измерений осевого
перемещения (зазора) в диапазоне рабочих температур окружающей
среды, мм:
- для модификации ДБ2-05-СУ:	± 0,05
- для модификации ДБ2-08-СУ с диапазоном измерения от 0,5 до 2,5 мм:	± 0,10
- для модификации ДБ2-08-СУ с диапазоном измерения от 0,5 до 3 мм:	± 0,125
- для модификации ДБ2-08-СУ с диапазоном измерения от 0,5 до 3,5 мм:	± 0,15
- для модификации ДБ2-12-СУ:	± 0,20
Исполнение - ОВ
Диапазоны измерений размаха виброперемещения, мкм
- для модификации ДБ2-05-СУ:	от 5 до 125
- для модификации ДБ2-08-СУ:	от 15 до 250
- для модификации ДБ2-12-СУ:	от 20 до 500
Номинальные значения коэффициентов преобразования, мА/мм
- для модификации ДБ2-05-СУ:	16,0
- для модификации ДБ2-08-СУ:	8,0
- для модификации ДБ2-12-СУ:	4,0
Диапазон рабочих частот, Гц	от 5 до 1000
Пределы допускаемого отклонения действительного значения	±5 5
коэффициента преобразования от номинального значения, %
Нелинейность амплитудной характеристики на базовой частоте 100 Гц, %	±5

Продолжение Таблицы 1 - Метрологические характеристики датчиков близости ДБ2

Наименование характеристики	Значение
Неравномерность амплитудной-частотной характеристики относительно базовой частоты 100 Гц, дБ, не более - в диапазоне частот от 5 до 500 Гц включ. -в диапазоне частот св. 500 до 1000 Гц	±1 ±3
Исполнение - ФО
Диапазон измерений частоты вращения, об/мин	от 5 до 60000
Пределы допускаемой абсолютной погрешности измерений частоты вращения в диапазоне рабочих температур, об/мин	±2
Примечание: метрологические характеристики приведены для образца марки металла на который настроен датчик близости ДБ2. Марка металла на который настроен датчик близости ДБ2 указывается в паспорте.

Таблица 2 - Основные технические характеристики датчиков близости ДБ2

Наименование характеристики	Значение
Параметры электрического питания:
- напряжение постоянного тока, В	от 18 до 30
Ток потребления, мА, не более	35
Условия эксплуатации: диапазон рабочих температур, °С:	от -10 до +60
Максимальные габаритные размеры, не более мм* - корпус встроенного нормирующего преобразователя (длинахширинахвысота)	75х42х42
- монтажная часть для модификации ДБ2-05-СУ(диаметрхдлина)	8 х100
- монтажная часть для модификации ДБ2-08-СУ (диаметрхдлина)	10 х 750
- монтажная часть для модификации ДБ2-12-СУ (диаметрхдлина)	14 х 750
Максимальная масса, кг, не более*	1,5
Маркировка взрывозащиты по ГОСТ 31610.0-2014	I Ex ib IIC T5 Gb X
Степень защиты от внешних воздействий по ГОСТ 14254-2015	IP64
Примечание:
* Габаритные размеры монтажной части указаны максимально допустимые. Длина монтажной
части датчиков указана в паспорте. Длина резьбовой части указана в паспорте и на корпусе
встроенного нормирующего преобразователя. Максимальная масса указана для максимальных
габаритных размеров.

Знак утверждения типа

наносится на корпус встроенного нормирующего преобразователя методом гравировки, титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Датчик близости	ДБ2	1 шт.
Кабель соединительный	ИЖСП.418119.001	1 шт.
Руководство по эксплуатации	ИЖСП.402152.003 РЭ	1 экз.
Паспорт	ИЖСП.402152.003 ПС	1 экз.
Комплект монтажных частей	-	по заказу
Образец металла		1 шт. на партию

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации ИЖСП.402152.003 РЭ «Датчики близости ДБ2. Руководство по эксплуатации» раздел 1.4 «Устройство и работа» и раздел 2 «Использование по назначению».

Нормативные документы, устанавливающие требования к средству измерений

Технические условия ИЖСП.402152.003 ТУ «Датчики близости ДБ2. Технические условия»;

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 сентября 2022 г. № 2183 «Об утверждении государственной поверочной схемы для средств измерений угловой скорости и частоты вращения».

Правообладатель

Акционерное Общество «Научно-производственное объединение измерительной техники» (АО «НПО ИТ»)

ИНН 5018139517

Юридический адрес: 141074, Московская обл., г. Королев, ул. Пионерская, д.2, к.4, оф. эт./помещ. 3/334

Телефон: +7 (499)750-40-50 доб. 14-00

Факс: (499)750-40-50 доб.14-49,13-02

E-mail: npoit@npoit.ru

Web-сайт: www.npoit-katalog.ru

Изготовитель

Акционерное Общество «Научно-производственное объединение измерительной техники» (АО «НПО ИТ»)

ИНН 5018139517

Адрес: 141074, Московская обл., г. Королев, ул. Пионерская, д.2,  к.4,

оф. эт./помещ. 3/334

Телефон: +7 (499)750-40-50 доб. 14-00

Факс: (499)750-40-50 доб.14-49,13-02

E-mail: npoit@npoit.ru

Web-сайт: www.npoit-katalog.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» мая 2023 г. № 998

Лист № 1 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Микроманометр ПМКМ-1

Назначение средства измерений

Микроманометр ПМКМ-1 (далее по тексту - микроманометр) предназначен для воспроизведения, хранения и передачи размера единицы разности давления, а также малых избыточных давлений при поверке и калибровке средств измерений давления различных типов в лабораторных условиях.

Микроманометр может применяться в качестве вторичного эталона по Государственной поверочной схеме для средств измерений разности давлений до 1-10⁵ Па, утвержденной Приказом Росстандарта от 31.08.2021 № 1904.

Описание средства измерений

К данному описанию типа относится микроманометр зав. № 45.

Работа микроманометра основана на принципе сообщающихся сосудов, где разность между давлением воздуха (или газа) над одним сосудом компенсируется (уравновешивается) давлением, созданным столбом воды другого сосуда, находящегося под воздействием опорного (атмосферного) давления.

Микроманометр состоит из двух сосудов, подвижного и неподвижного, соединенных между собой резиновой трубкой, корпуса, преобразователя линейных перемещений, микрометра окулярного, термометра, концевых мер длины.

В составе микроманометра применяются средства измерений утвержденного типа: - термометр лабораторный ЛТ-300 (рег. № 45379-10);

• - меры длины концевые плоскопараллельные: набор № 2 (рег.№ 1712-76), меры длины 150, 150, 200, 300 мм (рег. № 37335-08);

• - преобразователь линейных перемещений фотоэлектрический ЛИР-19А (рег. 5471413).

Заводской номер в формате цифрового обозначения наносится на корпус микроманометра методом наклейки.

Пломбировка отдельных частей микроманометра не предусмотрена.

Нанесение знака поверки на микроманометр не предусмотрено.

Общий вид микроманометра приведен на рисунке 1.

Место нанесения заводского номера представлено на рисунке 1.

Рисунок 1 - Общий вид микроманометра ПМКМ-1

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений разности давлений, Па	от 100 до 4000
Пределы допускаемой абсолютной погрешности измерений разности давления, Па	±0,2
Среднее квадратическое отклонение, Па, не более	0,08

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Рабочая жидкость	Дистиллированная вода по ГОСТ Р 58144-2018
Габаритные размеры, мм, не более	520;320;726
Масса, кг, не более	26
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	220'22 50±1
Условия эксплуатации: - температура окружающего воздуха, °С - температура рабочей жидкости, °С - относительная влажность воздуха, % - атмосферное давление, кПа - тряска, вибрация и удары	от +18 до +22 от +18 до +22 от 40 до 80 от 84 до 106,7 должны отсутствовать

Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплект поставки

Наименование частей	Обозначение	Количество
Микроманометр	-	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Микроманометр ПМКМ-1. Паспорт», раздел 8.

Нормативные и технические документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений разности давлений до 140⁵ Па, утвержденная приказом Росстандарта от 31 августа 2021 г. № 1904.

Правообладатель

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе-Югре, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)

ИНН 7203004003

Юридический адрес: 625027, Тюменская обл., г. Тюмень, Минская ул., д. 88

Изготовитель

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе-Югре, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)

ИНН 7203004003

Адрес: 625027, Тюменская обл., г. Тюмень, Минская ул., д. 88

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

Web-сайг: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реесгре аккредигованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» мая 2023 г. № 998

Лист № 1 Регистрационный № 89008-23                                          Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Манометр грузопоршневой МП-60М

Назначение средства измерений

Манометр грузопоршневой МП-60М (далее по тексту - манометр) воспроизведения, измерений и передачи единицы избыточного давления при поверке и калибровке рабочих разрядных эталонов и средств измерений избыточного давления.

Манометр может применяться в качестве рабочего эталона 1-го разряда по Государственной поверочной схемой для средств измерений избыточного давления до 4000 МПа, утвержденной Приказом Росстандарта от 20.10.2022 № 2653.

Описание средства измерений

К данному типу средств измерений относится манометр грузопоршневой МП-60М с зав. № 9906.

Конструктивно манометр выполнен в виде установки, все узлы которой расположены на основании с регулируемыми опорами. В состав манометра входят: устройство для создания давления (УСД), измерительная поршневая система (ИПС), комплект грузов и отчетное устройство для наблюдения за взаимным расположением поршней.

Принцип действия манометра заключается в уравновешивании усилия на неуплотненный поршень, создаваемого измеряемым давлением, весом поршня с грузоприемным устройством и специальных грузов.

УСД предназначено для создания и поддержания давления в гидростатической системе манометра. Давление создается с помощью ручного насоса, предназначенного для предварительного заполнения гидравлической системы, и винтового пресса для точного задания давления. ИПС манометра и поверяемого средства измерений устанавливаются на стойки УСД. В качестве рабочей жидкости используется трансформаторное масло по ГОСТ 10121-76.

ИПС манометра состоит из корпуса, цилиндра, ограничивающей втулки и поршня с грузоприемным устройством. Для устранения влияния «сухого» трения между поршнем и цилиндром в процессе измерений поршень с грузоприемным устройством и грузами приводят во вращение. Положение равновесия фиксируется визуально.

Комплект грузов предназначен для уравновешивания измеряемого давления.

Нанесение знака поверки на манометр не предусмотрено.

Заводской номер нанесён в формате цифрового обозначения на корпус манометра методом наклейки.

Пломбировка корпуса манометра не предусмотрена.

Общий вид манометра и место нанесения заводского номера и знака утверждения типа приведены на рисунках 1 и 2.

Место нанесения заводского номера и знака утверждения типа

Рисунок 1 - Общий вид манометра грузопоршневого МП-60М

Рисунок 2 - Информационная табличка манометра грузопоршневого МП-60М

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений избыточного давления, МПа	от 0,1 до 6
Пределы допускаемой относительной погрешности измерений избыточного давления, % (1)	±0,01
Среднее квадратическое отклонение результата определения эффективной площади поршневой пары, %, не более	0,004
Номинальное значение эффективной площади поршня, см2	0,5
Скорость опускания поршня, мм/мин, не более	0,6
Продолжительность свободного вращения поршня, мин, не менее	5
(1) В основном диапазоне измерений от 0,1-Ртах до Ртах погрешность нормируется в % от измеряемой величины; в дополнительном диапазоне измерений от РтЬ до 0,ЬРтах погрешность нормируется в % от 0,1-Ртах (где Ртах - верхний предел диапазона измерений; Ртт - нижний предел диапазона измерений).

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Рабочая жидкость	трансформаторное масло по ГОСТ 10121-76
Габаритные размеры, мм, не более - высота - длина - ширина	265 450 400
Масса без комплекта грузов, кг, не более	42
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа	от +15 до +25 от 20 до 80 от 84 до 106,7

Знак утверждения типа наносится

на корпус манометра методом наклейки и на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность манометра грузопоршневого

Наименование частей	Обозначение	Количество
Манометр грузопоршневой	МП-60М	1 шт.
Комплект грузов	-	1 компл.
Паспорт	-	1 экз.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации манометра в разделе 3 «Методика измерений».

Нормативные и технические документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Росстандарта от 20 октября 2022 г. № 2653.

Правообладатель

Государственное предприятие «Донецкий опытный завод «Эталон» (ГП «Донецкий опытный завод «Эталон»)

Юридический адрес: 83112, г. Донецк, пр. Ленинский, д. 88

Изготовитель

Государственное предприятие «Донецкий опытный завод «Эталон» (ГП «Донецкий опытный завод «Эталон»)

Адрес: 83112, г. Донецк, пр. Ленинский, д. 88

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» мая 2023 г. № 998

Лист № 1 Регистрационный № 89009-23                                           Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Манометр грузопоршневой МП-6

Назначение средства измерений

Манометр грузопоршневой МП-6 (далее по тексту - манометр) для воспроизведения, измерений и передачи единицы избыточного давления при поверке и калибровке рабочих разрядных эталонов и средств измерений избыточного давления.

Манометр может применяться в качестве рабочего эталона по Государственной поверочной схемой для средств измерений избыточного давления до 4000 МПа, утвержденной Приказом Росстандарта от 20.10.2022 № 2653.

Описание средства измерений

К данному типу средств измерений относится манометр грузопоршневой с зав. № 0660.

Конструктивно манометр выполнен в виде установки, все узлы которой расположены на основании с регулируемыми опорами. В состав манометра входят: устройство для создания давления (УСД), измерительная поршневая система (ИПС), комплект грузов и отчетное устройство для наблюдения за взаимным расположением поршней.

Принцип действия манометра заключается в уравновешивании усилия на неуплотненный поршень, создаваемого измеряемым давлением, весом поршня с грузоприемным устройством и специальных грузов.

УСД предназначено для создания и поддержания давления в гидростатической системе манометра. Давление создается с помощью ручного насоса, предназначенного для предварительного заполнения гидравлической системы, и винтового пресса для точного задания давления. ИПС манометра и поверяемого средства измерений устанавливаются на стойки УСД. В качестве рабочей жидкости используется трансформаторное масло по ГОСТ 10121-76.

ИПС манометра состоит из корпуса, цилиндра, ограничивающей втулки и поршня с грузоприемным устройством. Для устранения влияния «сухого» трения между поршнем и цилиндром в процессе измерений поршень с грузоприемным устройством и грузами приводят во вращение. Положение равновесия фиксируется визуально.

Комплект грузов предназначен для уравновешивания измеряемого давления.

Нанесение знака поверки на манометр не предусмотрено.

Заводской номер нанесён в формате цифрового обозначения на корпус манометра методом наклейки.

Пломбировка корпуса манометра не предусмотрена.

Общий вид манометра и место нанесения заводского номера и знака утверждения типа приведены на рисунках 1 и 2.

Рисунок 1 - Общий вид манометра грузопоршневого МП-6

Рисунок 2 - Информационная табличка манометра грузопоршневого МП-6

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений избыточного давления, МПа	от 0,04 до 0,6
Пределы допускаемой относительной погрешности измерений избыточного давления, % (1)	±0,005
Среднее квадратическое отклонение результата определения эффективной площади поршневой пары, %, не более	0,002
Номинальное значение эффективной площади поршня, см2	0,5
Скорость опускания поршня, мм/мин, не более	1
Продолжительность свободного вращения поршня, мин, не менее	4
(1) В основном диапазоне измерений от 0,1<Ртах до Ртах погрешность нормируется в % от измеряемой величины; в дополнительном диапазоне измерений от Pmin до 0,ЬРтах погрешность нормируется в % от 0,1-Ртах (где Ртах - верхний предел диапазона измерений; Ртш - нижний предел диапазона измерений).

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Рабочая жидкость	трансформаторное масло по ГОСТ 10121-76
Габаритные размеры, мм, не более - высота - длина - ширина	440 390 425
Масса без комплекта грузов, кг, не более	62
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа	от +15 до +25 от 20 до 80 от 84 до 106,7

Знак утверждения типа наносится

на корпус манометра методом наклейки и на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность манометра грузопоршневого М	П-6
Наименование частей	Обозначение	Количество
Манометр грузопоршневой	МП-6	1 шт.
Комплект грузов	-	1 компл.
Паспорт	-	1 экз.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации манометра в разделе 2 «Использование манометра по назначению».

Нормативные и технические документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Росстандарта от 20 октября 2022 г. № 2653.

Правообладатель

Общество с ограниченной ответственностью «Шатковский приборостроительный завод» (ООО «Шатковский приборостроительный завод»)

ИНН 5238004515

Юридический адрес: 607700, Нижегородская обл., Шатковский р-н, рп Шатки, Центральная ул., д. 7

Телефон: (831) 904-10-06

Факс: (831) 902-19-44

Web-сайт: www.shzp.ru

E-mail: sh.p.z@yandex.ru

Изготовитель

Общество с ограниченной ответственностью «Шатковский приборостроительный завод» (ООО «Шатковский приборостроительный завод»)

ИНН 5238004515

Адрес: 607700, Нижегородская обл., Шатковский р-н, рп Шатки, Центральная ул., д. 7

Телефон: (831) 904-10-06

Факс: (831) 902-19-44

Web-сайт: www.shzp.ru

E-mail: sh.p.z@yandex.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

---
