УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «28» июля 2023 г. № 1520

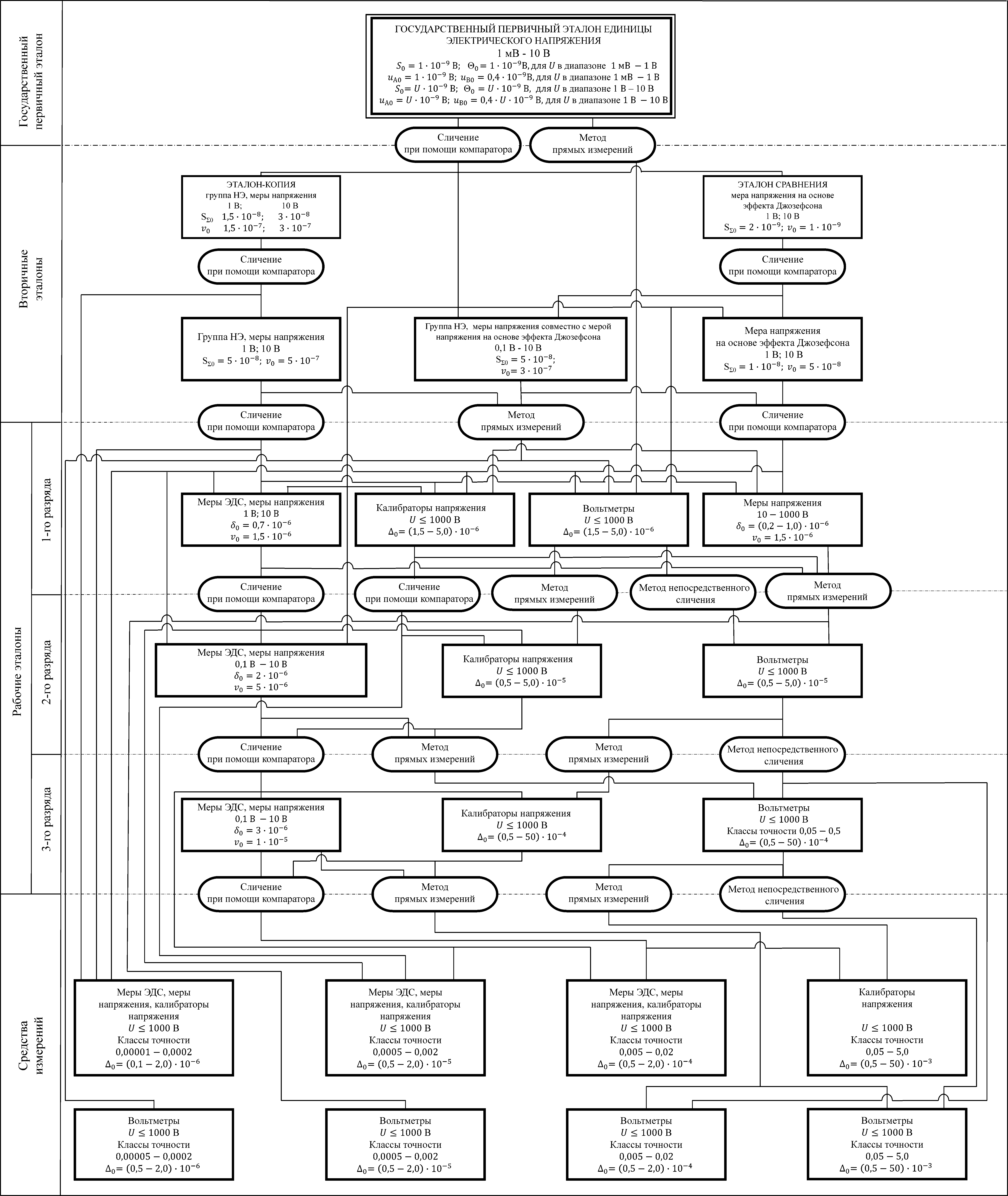

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ПОСТОЯННОГО ЭЛЕКТРИЧЕСКОГО НАПРЯЖЕНИЯ И ЭЛЕКТРОДВИЖУЩЕЙ СИЛЫ

• 1.1. Настоящая государственная поверочная схема распространяется на средства измерений постоянного электрического напряжения (далее - напряжение) и электродвижущей силы (далее - ЭДС) в диапазоне до 1000 В (приложение А) и устанавливает порядок передачи единицы напряжения - вольта (В) от государственного первичного эталона единицы электрического напряжения (далее - государственный первичный эталон) при помощи вторичных и рабочих эталонов средствам измерений с указанием погрешностей и основных методов поверки.

• 1.2. Соотношение погрешностей между эталонами, а также эталонами и средствами измерений при поверке должно быть не более с учетом погрешности, вносимой методом передачи. Допускается проводить поверку средств измерений напряжения и ЭДС при помощи эталонов более высокой точности, чем предусмотрено в текстовой и графической частях настоящей поверочной схемы.

• 1.3. В настоящей государственной поверочной схеме при воспроизведении и измерении ЭДС и постоянного напряжения используются меры ЭДС, меры напряжения, вольтметры (под вольтметрами также понимаются компараторы, потенциометры, электрометры, измерительные преобразователи, многофункциональные приборы и др.), калибраторы (под калибраторами также понимаются компараторы, электрометры, многофункциональные приборы, источники напряжения и др.), имеющие режимы измерения или воспроизведения постоянного напряжения с нормированными метрологическими характеристиками.

• 2.1.  В состав государственного первичного эталона входят:

мера напряжения МН-2 и мера напряжения МН-3, осуществляющие воспроизведение единицы электрического напряжения с использованием криогенных преобразователей частоты в постоянное напряжение на основе эффекта Джозефсона, аппаратуры облучения преобразователей СВЧ сигналом, включающей синтезаторы СВЧ диапазона и аппаратуру формирования опорной частоты; аппаратуры управления и контроля;

аппаратура, осуществляющая передачу единицы напряжения;

аппаратура контроля условий измерений.

• 2.2. Диапазон напряжений, воспроизводимых государственным первичным эталоном, составляет от 1 мВ до 10 В.

• 2.3.  Государственный первичный эталон обеспечивает воспроизведение единицы напряжения на основе использования значения константы Джозефсона KJ =483 597,848 416 984 ГГц/В:

со средним квадратическим отклонением (далее - СКО) результата измерений в абсолютной форме, S₀, не превышающим 140^-9 В при 30 независимых измерениях для напряжений U в диапазоне 1 мВ - 1 В и не превышающим U40^-9 В при 30 независимых измерениях для U в диапазоне 1 В - 10 В;

с неисключенной систематической погрешностью (далее - НСП) в абсолютной форме, 00, не превышающей 140^-9 В при Р=0,99 для напряжений U в диапазоне 1 мВ - 1 В и не превышающей U40^-9 В при Р=0,99 для U в диапазоне 1 В - 10 В;

со стандартной неопределенностью, оцениваемой по типу А, и_Ао, в абсолютной форме, не превышающей 140^-9 В для напряжений U в диапазоне 1 мВ - 1 В при 30 независимых измерениях и не превышающей U40^-9 В для U в диапазоне 1 В - 10 В;

со стандартной неопределенностью, оцениваемой по типу В, и_Во, в абсолютной форме, не превышающей 0,440^-9 В для напряжений U в диапазоне 1 мВ - 1 В и не превышающей 0,4 • U40^-9 В для U в диапазоне 1 В - 10 В;

с суммарной стандартной неопределенностью -  1,1-10’⁹ В для

воспроизводимых напряжений U в диапазоне 1 мВ - 1 В и 1,1-U-10’⁹ В для воспроизводимых напряжений U в диапазоне 1 В - 10 В;

с расширенной неопределенностью - 2,240^-9 В для воспроизводимых напряжений U в диапазоне 1 мВ - 1 В и 2,2- U40^-9 В в диапазоне 1 В - 10 В; при коэффициенте охвата k = 2;

с расширенной неопределенностью - 3,3 •IO^-9 В для воспроизводимых напряжений U в диапазоне 1 мВ - 1 В и 3,3 ^U40^-9 В для воспроизводимых напряжений U в диапазоне 1 мВ - 1 В; при коэффициенте охвата k = 3.

• 2.4. Государственный первичный эталон применяют для передачи единицы напряжения вторичным (ВЭ) и рабочим эталонам (РЭ) методом сличения при помощи компаратора (нановольтметра с применением или без транспортируемой меры напряжения, с применением или без масштабного преобразователя сравниваемых напряжений), и методом прямых измерений вольтметрам (РЭ 1 - го разряда).

• 2.5.  Для обеспечения воспроизведения единицы электрического напряжения должны соблюдаться правила содержания и применения государственного первичного эталона, утвержденные в установленном порядке.

• 3.1.  В качестве вторичных эталонов используют: эталон-копию;

эталон сравнения с использованием мер напряжения на эффекте Джозефсона;

эталоны на основе мер ЭДС и (или) мер напряжения;

эталоны на основе мер ЭДС, мер напряжения и меры на основе эффекта Джозефсона;

эталоны на основе мер напряжения на основе эффекта Джозефсона.

• 3.2. Эталон-копия состоит из группы термостатированных насыщенных нормальных элементов (далее - НЭ) и мер напряжения на стабилитронах, в том числе транспортируемых.

Номинальные значения напряжения и ЭДС эталона-копии составляют 1 В и 10 В.

• 3.3. СКО результатов сличений эталона-копии с государственным первичным эталоном S^₀ при 60 независимых измерениях не должно превышать 1,5 •IO^-8 в относительных единицах при номинальном значении напряжения 1 В и 3• 10^-8 при номинальном значении напряжения 10 В.

Предел допускаемой относительной нестабильности v₀ эталона-копии за межповерочный / межаттестационный интервал не должен превышать:

1,5 • 10^-7 для среднего значения ЭДС группы НЭ;

340^-7 для мер напряжения на стабилитронах.

• 3.4.  Эталон-копию применяют для передачи единицы напряжения вторичным и рабочим эталонам, а также для поверки средств измерений классов точности от 0,00001 до 0,0002 сличением при помощи компаратора (нановольтметра с применением или без транспортируемой меры напряжения, с применением или без масштабного преобразователя сравниваемых напряжений).

• 3.5.  В качестве эталона сравнения используют транспортируемую меру напряжения на основе эффекта Джозефсона.

Номинальные значения напряжения эталона сравнения составляют 1 В и 10 В.

• 3.6.  СКО результатов сличений эталона сравнения с государственным первичным эталоном S%₀ при 30 независимых измерениях в относительной форме не должно превышать 2^ 10^-9.

Предел допускаемой относительной нестабильности v₀ эталона сравнения за цикл сличений не должен превышать 1 • 10^-9.

• 3.7.  Эталон сравнения применяют для международных сличений государственного первичного эталона с национальными эталонами других стран, а также для передачи единицы напряжения вторичным эталонам на основе меры напряжения на эффекте Джозефсона при помощи компаратора.

• 3.8.  Вторичные эталоны включают:

  • 3.8.1. Группу термостатированных насыщенных НЭ с мерами напряжения на стабилитронах или без них, или меру (группу мер) напряжения на стабилитронах;

Номинальные значения напряжения ВЭ составляют 1 В, 10 В.

• 3.8.2. Группу термостатированных насыщенных НЭ с мерами напряжения на стабилитронах (включая транспортируемые) или без них в комплекте с мерой напряжения на основе эффекта Джозефсона;

Номинальные значения напряжения ВЭ составляют 0,1 В - 10 В.

• 3.8.3. Меру напряжения на основе эффекта Джозефсона.

Номинальные значения напряжения ВЭ составляют 1 В, 10 В.

• 3.9.  СКО результатов сличений 5^₀ ВЭ с государственным первичным эталоном, эталоном-копией или эталоном сравнения в относительных единицах не должно превышать в относительной форме:

540^-8 для ВЭ по 3.8.1 и 3.8.2;

1 •Ю^-8 для ВЭ по 3.8.3.

Предел допускаемой относительной нестабильности v₀ ВЭ за межповерочный / межаттестационный интервал не должен превышать:

5-10^-7 для ВЭ по 3.8.1;

3 10^-7 для ВЭ по 3.8.2;

5-10^-8 для ВЭ по 3.8.3.

• 3.10. ВЭ применяют для поверки рабочих эталонов 1-го и 2-го разрядов, а также для поверки средств измерений классов точности от 0,00001 до 0,0002 сличением при помощи компаратора (вольтметра с применением или без транспортируемой меры напряжения, с применением или без масштабного преобразователя сравниваемых напряжений) или для поверки рабочих эталонов 1-го разрядов, а также для поверки средств измерений классов точности от 0,00005 до 0,0002 методом прямых измерений (с применением или без масштабного преобразователя сравниваемых напряжений).

• 4.1.  Рабочие эталоны 1-го разряда

  • 4.1.1. В качестве РЭ 1-го разряда используют меры ЭДС, меры напряжения на стабилитронах с номинальными значениями 1 В и 10 В, меры напряжения в диапазоне от 10 до 1000 В, вольтметры и калибраторы напряжения в диапазоне напряжений до 1000 В.

  • 4.1.2. Доверительные границы относительных погрешностей 8₀ РЭ 1-го разряда при доверительной вероятности 0,95 не должны превышать 0,7 •IO^-6 для мер ЭДС и мер напряжения на стабилитронах с номинальными значениями 1 В и 10 В и (0,2 - 1,0)-10^-6 для мер напряжения от 10 до 1000 В (в зависимости от значений воспроизводимых напряжений).

Предел допускаемой относительной нестабильности v₀ РЭ 1-го разряда для мер ЭДС и мер напряжения за межповерочный / межаттестационный интервал не должен превышать 1,5-10^-6.

Пределы допускаемых относительных погрешностей Д₀ РЭ 1-го разряда для вольтметров и калибраторов напряжения не должны превышать (1,5 - 5)-10^-6.

• 4.1.3. РЭ 1-го разряда применяют для поверки РЭ 1-го и 2-го разряда, а также для поверки средств измерений классов точности от 0,0005 до 0,002 сличением при помощи компаратора (вольтметра, с применением или без транспортируемой меры напряжения на стабилитронах из состава РЭ 1-го разряда, с применением или без масштабного преобразователя сравниваемых напряжений), методом прямых измерений (с применением или без масштабного преобразователя сравниваемых напряжений) или методом непосредственного сличения.

• 4.2. Рабочие эталоны 2-го разряда

  • 4.2.1. В качестве РЭ 2-го разряда используют меры ЭДС или меры напряжения на стабилитронах с номинальными значениями в диапазоне от 0,1 В до 10 В, вольтметры и калибраторы напряжения в диапазоне напряжений до 1000 В.

  • 4.2.2. Доверительные границы относительных погрешностей 8₀ РЭ 2-го разряда при доверительной вероятности 0,95 для мер ЭДС и мер напряжения не должны превышать 2 •IO^-6.

Пределы допускаемой относительной нестабильности v₀ РЭ 2-го разряда для мер ЭДС и мер напряжения за межповерочный / межаттестационный интервал не должны превышать 5-10^-6.

Пределы допускаемых относительных погрешностей Д₀ РЭ 2-го разряда для вольтметров и калибраторов не должны превышать (0,5 - 5,0)^10^-5 (в зависимости от диапазона измерений).

• 4.2.3. РЭ 2-го разряда применяют для поверки РЭ 2-го и РЭ 3-го разряда, а также для поверки средств измерений классов точности от 0,0005 до 0,02 сличением при помощи компаратора (вольтметра, с применением или без масштабного преобразователя сравниваемых напряжений), методом прямых измерений (с применением или без масштабного преобразователя сравниваемых напряжений), непосредственным сличением.

• 4.3.  Рабочие эталоны 3-го разряда

  • 4.3.1. В качестве РЭ 3-го разряда используют меры ЭДС и меры напряжения с номинальными значениями в диапазоне от 0,1 В до 10 В, вольтметры и калибраторы напряжения в диапазоне напряжений до 1000 В. Допускается применять в качестве РЭ 3-го разряда вольтметры классов точности от 0,05 до 0,5.

  • 4.3.2. Доверительные границы относительных погрешностей 8₀ РЭ 3-го разряда при доверительной вероятности 0,95 для мер ЭДС и мер напряжения не должны превышать 3-10^-6.

Пределы допускаемой относительной нестабильности v₀ РЭ 3-го разряда за межповерочный / межаттестационный интервал для мер ЭДС и мер напряжения не должны превышать 1-10^-5.

Пределы допускаемых относительных погрешностей Д0 РЭ 3-го разряда для вольтметров и калибраторов не должны превышать (0,5 - 50)-10^-4 (в зависимости от диапазона измерений).

• 4.3.3. РЭ 3-го разряда применяют для поверки РЭ 3-го разряда и средств измерений классов точности от 0,005 до 5,0 сличением при помощи компаратора (вольтметра, с применением или без масштабного преобразователя сравниваемых напряжений), методом прямых измерений (с применением или без масштабного преобразователя сравниваемых напряжений), непосредственным сличением.

• 5.1.  В качестве средств измерений используют меры ЭДС, меры напряжения, калибраторы и вольтметры в диапазоне до 1000 В классов точности от 0,00001 до 5,0.

• 5.2.  Пределы допускаемых относительных погрешностей Д0 средств измерений составляют от 0,1-10^-6 до 5-10^-2.

Обозначения на схеме:

S₀ — абсолютное значение СКО; ©₀ — абсолютное значение НСП; 3₀ — доверительные границы относительной погрешности определения действительного значения; v₀ — относительное значение нестабильности; Д₀ — предел допускаемых значений относительной погрешности

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

28 июля 2023 г.

Москва

Об утверждении государственной поверочной схемы

для средств измерений постоянного электрического напряжения и электродвижущей силы

В соответствии с пунктом 6 главы П Положения об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, утвержденными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456, Планом разработки, пересмотра и утверждения государственных поверочных схем на 2023 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2022 г. № 3299 (с внесенными изменениями, утвержденными приказом Федерального агентства по техническому регулированию и метрологии от 26 апреля 2023 г. № 915), приказываю:

• 1. Утвердить прилагаемую государственную поверочную схему для средств измерений постоянного электрического напряжения и электродвижущей силы (далее - ГПС).

• 2. Установить, что:

ГПС применяется для государственного первичного эталона единицы электрического напряжения (ТЭТ 13-2023), прослеживаемых к нему эталонов и средств измерений электрического напряжения и вводится в действие с 15 августа 2023 г.;

эталоны, аттестованные на соответствие требованиям государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы» (далее - Приказ № 3457) или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие требованиям Приказа № 3457, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие требованиям Приказа № 3457, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по Приказу № 3457 или локальным поверочным схемам, или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений (далее - Федеральный фонд) после даты свидетельства об аттестации.

• 3.   Федеральному государственному «Всероссийский научно-исследовательский им. Д.И.Менделеева» направить сведения государственное бюджетное учреждение исследовательский институт метрологической в Федеральный фонд.

  службы» для их

  надзора

• 4. Управлению метрологии, государственного контроля и Федерального агентства по техническому регулированию и метрологии обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно-телекоммуникационной сети «Интернет».

• 5.  Признать утратившим силу приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы» с 15 августа 2023 г.

• 6. Контроль за исполнением наиюящею приказа иы.авляю'ва собой.
