Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «24» мая 2017 г. № 1053

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Блоки коррекции объема газа «Флоугаз-Т»

Блоки коррекции объема газа «Флоугаз-Т» (далее - блоки) предназначены для приведения рабочего объема природного газа по ГОСТ 5542-2014, свободного нефтяного газа по ГОСТ Р 8.615-2005, других газов, проходящих через счетчик газа, к стандартным условиям в зависимости от измеренных значений давления, температуры и вычисленного коэффициента сжимаемости газа.

Принцип действия блока основан на измерении текущих значений температуры, давления и объема газа при рабочих условиях и вычисления по полученной информации объёма и расхода, приведенных к стандартным условиям. Вычисления проводятся в соответствии с требованиями ГОСТ Р 8.740-2011.

На блоке использованы методы расчета коэффициента сжимаемости:

• - природного газа по ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, AGA-8 (международный стандарт ISO 20765-1:2005);

• - свободного нефтяного газа, азота, воздуха, углекислого газа, инертных газов с использованием данных ГСССД.

В состав блока входят:

• - вычислитель микропроцессорный, состав которого входят корпус, микропроцессор, модуль связи, оптопорт, дисплей, клавиатура, автономный источник питания;

• - интегрированный преобразователь температуры газа.

Преобразователь давления входит в состав блока как опция.

Вычислитель микропроцессорный представляет собой микроЭВМ, выполненную на базе современной микропроцессорной технологии, позволяющей производить с высокой точностью измерение требуемых параметров, проведение вычислений, а также хранение и вывод информации на внешние устройства.

В качестве дисплея используется жидкокристаллический индикатор, предоставляющий пользователю выводить информацию в доступном для него виде.

Управление работой дисплея просмотр информации и программирование блока коррекции осуществляется с помощью клавиатуры. Обмен с блоком коррекции и его программирование можно также производить с использованием программы «Сервис Флоугаз-Т.ехе», входящей в штатный комплект поставки блока.

Электропитание блока осуществляется:

• - от автономного встроенного источника питания батарейного типа напряжением не более 7,4 В. Напряжение холостого хода и ток короткого замыкания источника питания не превышают 7,4 В и 0,07 А. Время непрерывной работы блока без замены автономного источника питания - не менее 6 лет;

• - от внешнего источника питания ( вход ~ 220 В; 50 Гц, выход = 9В ±10 %, 100 мА).

В качестве преобразователей температуры газа применяются термопреобразователи сопротивления по ГОСТ 6651-2009.

На блоках применяются преобразователи давления, обеспечивающих измерение абсолютного давления от 0,08 до 10 МПа, избыточного - от 0 до 10 МПа. Максимальное значение рабочего диапазона измерения давления -1:11.

Преобразователи интегрированы в общую электрическую схему блока, электропитание их осуществляется от общей схемы. Ток в цепи преобразователей давления 300-320 мкА напряжение 1,2-1,5 В, выход 10 мВ.

Если преобразователи давления не применяются, то при приведении объемного расхода к стандартным условиям используется условно-постоянное подстановочное значение давления, характерное для конкретного исполнения и назначения блока. В этом случае погрешность приведения измеряемого объема газа к стандартным условиям определяется по ГОСТ Р 8.740-2011.

Обмен блока с внешними устройствами производится по интерфейсу RS-232 и оптическому интерфейсу. Скорость передачи информации по интерфейсу RS-232 -не менее 19200 бод, оптическому интерфейсу - до 19200 бод. При обмена используется протокол MODBUS- RTU. Обмен с внешними устройствами (компьютером, принтером, модемом, диспетчерской системой) осуществляется без переключения разъемов.

Блок формирует архивы часовых, суточных, месячных значений параметров по учету газа, а также архивы нештатных ситуаций, изменений и т.д. Глубина часового архива не более 20 месяцев, суточного архива не более 60 месяцев, месячного архива не более 2000 месяцев, архивов нештатных ситуаций и изменений не более 4000 и 2000 записей соответственно.

Для передачи информации о стандартном (или рабочем) объеме газа предусмотрен НЧ-выход.

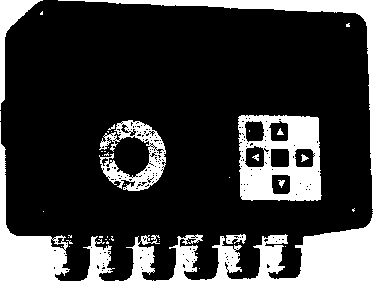

Рисунок 1 - Общий вид блока коррекции объема газа «Флоугаз-Т»

S0

3

Пломбы зашиты корпуса вычислителя (пломба 01 К)

Пломба зашиты

педеклочателя лрогпаммиробания

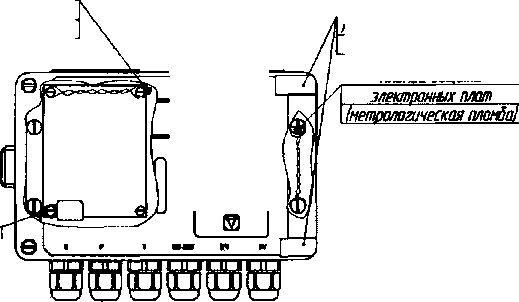

Рисунок 2 - Схема пломбировки блока коррекции объема газа «Флоугаз-Т»

На блоке предусмотрена надежная защита от несанкционированных вмешательств в работу прибора, которые могут привести к искажению результатов измерений. Программирование блока с использованием клавиатуры или сервисной программы может быть произведено только после вскрытия пломб на крышке корпуса блока и пломб, предотвращающих доступ к переключателю режимов работы и разъемам преобразователей температуры, давления и расхода. Дополнительным условием является введение соответствующего пароля. Все вмешательства в работу блока коррекции и произведенные изменения фиксируются в архивах нештатных ситуаций и изменений с указанием времени и даты.

Контрольная сумма калибровочных коэффициентов каналов измерения давления и температуры заносится в паспорт комплекса после проведения первичной поверки.

Программное обеспечение является встроенным. Преобразование измеряемых величин и обработка измеренных данных выполняется с использованием внутренних аппаратных и программных средств. Программное обеспечение «Флоугаз-Т» хранится в энергозависимой памяти.

Программное обеспечение блоков «Флоугаз-Т» разделено на:

• -    метрологически значимую часть;

• -    метрологически незначимую часть;

Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:

• -    программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;

• -    программные модули, осуществляющие отображение измерительной информации, ее хранение, защиту ПО и данных;

• -    параметры ПО, участвующих в вычислениях и влияющие на результат измерений;

• -    компоненты защищенного интерфейса для обмена данными между «Флоугаз-Т» и внешними устройствами.

Идентификационные данные метрологически значимой части программного обеспечения блока приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты метрологически значимой части программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические и технические характеристики

Продолжение таблицы 2

наносится на лицевую сторону корпуса блока методом плоской фотопечати и в левом верхнем углу титульных листов руководства по эксплуатации и паспорта типографским способом.

Таблица 3- Комплектность средства измерений

осуществляется по документу СЯМИ 408843-670 МП «Инструкция. ГСИ. Блоки коррекции объёма газа «Флоугаз-Т». Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИР» 27 января 2017 г.

Основные средства поверки:

- барометр-анероид М 67 (регистрационный №3744-73), диапазон измерения от 81130 до 105320 Па, погрешность ±106 Па;

• - гигрометр психрометрический типа ВИТ-1 (регистрационный №42453-09), диапазон измерения относительной влажности от 20% до 90%, диапазон измерения температуры от 15 до 40 °C, погрешность по температуре ±0,2 °C, по влажности ±0,5 °C;

• - генератор импульсов типа Г6-28 (регистрационный №6181-77), погрешность не более ±1%;

• - частотомер 43-64/1 (регистрационный №9135-83), погрешность не более ±1,5-10"⁷ %;

• - термостат «Термотест-100» (регистрационный №25777-03), диапазон регулирования температуры от минус 30 до плюс 100 °C, нестабильность поддержания установленной температуры ±0,01°С, неоднородность температурного поля в рабочем объёме термостата ±0,01 °C;

• - манометр цифровой DPI (регистрационный №16348-05), диапазон измерения от 0 до 10 МПа, погрешность ±0,025%.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и (или) паспорт

приведены в эксплуатационном документе.

ТР ТС 012/2011 О безопасности оборудования для работы во взрывоопасных средах ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности и содержании азота и диоксида углерода

ГОСТ 30319.3-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о компонентном составе

СЯМИ.408843 - 670 ТУ Блоки коррекции объема газа «Флоугаз-Т». Технические условия.

Общество с ограниченной ответственностью Энгельсское приборостроительное объединение «Сигнал» (ООО ЭПО «Сигнал»)

ИНН 6449042991

Адрес: 413119, г. Энгельс-19, Саратовской обл.

Телефон: ±7 (8453) 75-04-72, факс ±7 (8453) 75-17-00

E-mail: office@eposignal.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, РТ, г. Казань, ул. 2-ая Азинская, 7А Телефон: ±7 (843) 272-70-62, факс: ±7 (843) 272-00-32 Web-сайт www.vniir.org E-mail: vniirpr@bk.ru

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа№ RA.RU.310592 от 24.02.2015 г.
