Приказ Росстандарта №134 от 25.01.2023

№134 от 25.01.2023
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 406062
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
Приказы по основной деятельности по агентству Вн. Приказ № 134 от 25.01.2023

2023 год
месяц January
сертификация программного обеспечения

2725 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ



ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «25» января 2023 г. № 134

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Дата утверждения акта испытаний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

Система измерительная расхода и количества воды на базе счетчика-расходомера электромагнитного ADMAG AXF и комплекса измерительно -вычислительного CENTUM модели CS3000R3

985

48857-12

МП 48857-12

МП 2110/1-

311229-2022

21.10.

2022

Акционерное общество «ТАИФ-НК»

(АО «ТАИФ-НК»), Республика Татарстан, г. Нижнекамск

ООО им «стп», г. Казань

2.

Система измерительная расхода и количества воды на базе счетчика-расходомера электромагнитного ADMAG AXF и комплекса измерительно-вычислительного CENTUM модели CS3000R3

987

48858-12

МП 48858-12

МП 2110/3-311229-2022

21.10.

2022

Акционерное общество «ТАИФ-НК»

(АО «ТАИФ-НК»), Республика Татарстан, г. Нижнекамск

ООО им «стп», г. Казань

2

3.

Система измерительная расхода и количества воды на базе счетчика-расходомера электромагнитного ADMAG AXF и комплекса измерительно-вычислительного CENTUM модели CS3000R3

986

48874-12

МП 48874-12

МП 2110/2-311229-2022

21.10.

2022

Акционерное общество «ТАИФ-НК» (АО «ТАИФ-НК»), Республика Татарстан, г. Нижнекамск

ООО им

«СТП», г. Казань

4.

Система измерительная массового расхода и массы пара на базе расходомера-счетчика вихревого объемного YEWFLO DY и комплекса измерительно-вычислительного CENTUM CS3000R3 на ЗБ ОАО «ТАИФ-НК»

1083

60603-15

МП 146-30151-2015

МП 1711/1-

311229-2022

17.11.

2022

Акционерное общество «ТАИФ-НК»

(АО «ТАИФ-НК»), Республика Татарстан, г. Нижнекамск

ООО

ИМ «СТП», г. Казань

5.

Система автоматизированная информацио нно -измерительная коммерческого учета электрической энергии (мощности) (АИИС КУЭ) филиала АО «Татэнерго» -Набережночелнинская ТЭЦ

02

66779-17

АИИСГК16 .01.00 МП с изменение м

№ 1

27.10.

2022

Филиал акционерного общества «Татэнерго» -Набережночелнинская» Т еплоэлектроцентраль» (Филиал АО «Татэнерго» -Набережночелнинская ТЭЦ»),

Республика Татарстан, г. Набережные Челны

ФБУ «ЦСМ Татарстан», г. Казань

6.

Система измерительная объема и массы воды поз. 30401 в составе системы продувки с блока оборотного водоснабжения ЗБ ОАО «ТАИФ-НК»

30401

67829-17

МП 1612/1-311229-

2016

МП 0206/1-311229-2022

02.06.

2022

Акционерное общество «ТАИФ-НК»

(АО «ТАИФ-НК»), Республика Татарстан, г. Нижнекамск

ООО цм «СТП», г. Казань

3

7.

Весы вагонные

М8300

М8300-СД-

60 зав. №354,

М8300-СД-

100 зав.

№687

73062-18

ГОСТ OIML R 76-1-2011 приложени е ДА-для статическог о режима взвешивани я; ГОСТ 8.647-2015 приложени е А - для режима взвешивани я в движении

12.12.

2022

Общество с ограниченной ответственностью Научно-производственное предприятие «Метра» (ООО НИИ «Метра»), Калужская об л., г. Обнинск,

ФГБУ «ВНИИМС», г. Москва

8.

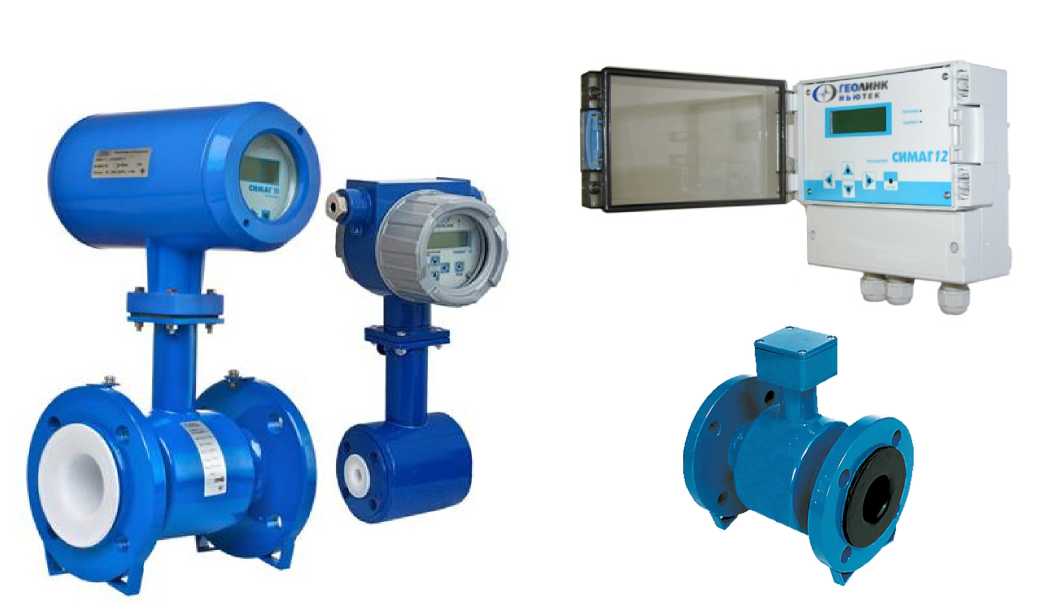

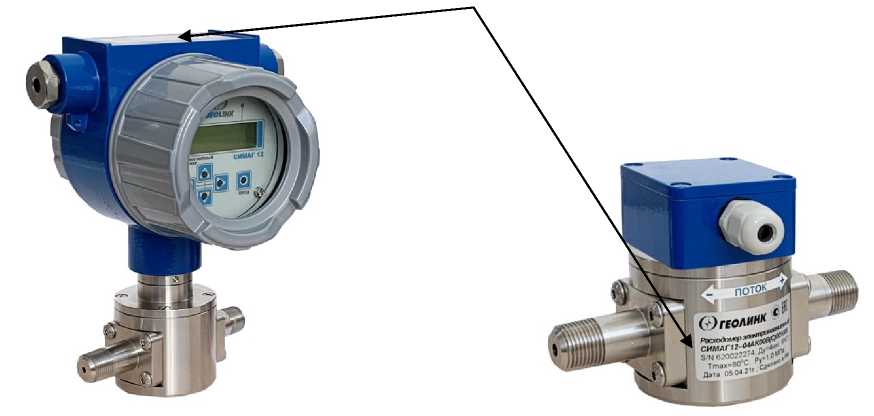

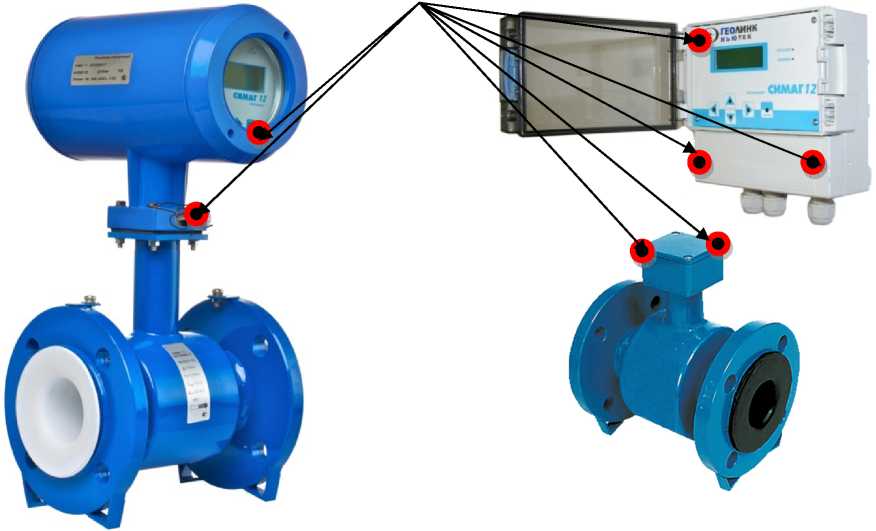

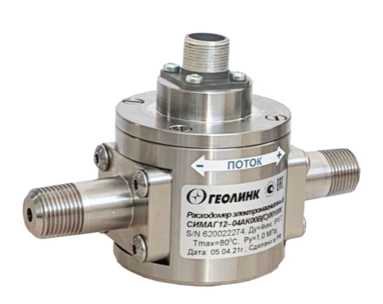

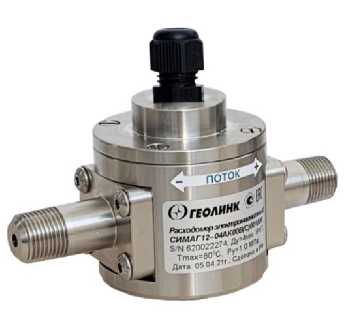

Расходомеры электромагнитные

СИМАГ 12

СИМАГ

12-02-А-К-00-В(С)-0-0-1-0-06 зав. №

60022272, СИМАГ 12-2,5-А-К-00-В(С)-0-0-1-0-06 зав. №

60022273, СИМАГ 12-04-А-К-00-В(С)-0-0-1-0-06 зав. № 60022274, СИМАГ 12-08-А-К-00-В(С)-0-0-1-0-06 зав. № 60022275

73361-18

МП 208-073-2018 с изменение м №1

21.11.

2022

Общество с ограниченной ответственностью «Г еолинк Ньюте к» (ООО «Геолинк Ньюте к»), г. Москва

ФГБУ «ВНИИМС», г. Москва

9.

Система автоматизированная информацио нно -измерительная коммерческого учета электрической энергии АО «КДВ» (ООО «КДВ Подсолнечник», ООО «ТомФлекс»)

1

86030-22

Акционерное общество «КДВ» (АО «КДВ»), г. Томск

10.

Система автоматизированная информацио нно -измерительная коммерческого учета электроэнергии (АПИС КУЭ) АО «Витимэнергосбыт» ОРУ 110 кВ Мамаканская ГЭС

133.6

86703-22

Акционерное общество «Витимэнерго сбыт» (АО «Витимэнерго сбыт»), Иркутская обл., г. Бодайбо

МП

26.51/150/2

2

19.10.

2022

Общество с ограниченной ответственностью «Симбирская энергосбытовая компания» (ООО «СЭСК»), г. Ульяновск

ООО

«Энерготест контроль», г. Москва

МПЭПР-

502-2022

27.09.

2022

Акционерное общество «Витимэнерго сбыт»

(АО «Витимэнерго сбыт»), Иркутская обл., г. Бодайбо

ООО

«Энерго ПромРесурс», Московская обл.,

г.

Красногорск

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» января 2023 г. № 134

Лист № 1

Всего листов 7

Регистрационный № 73062-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы вагонные М8300

Назначение средства измерений

Весы вагонные М8300 (далее — весы) предназначены для измерений массы.

Описание средства измерений

Принцип действия весов основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента, которая преобразуется в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами весов с дальнейшим определением значения массы объекта измерений.

Измеренное значение массы отображается в визуальной форме на дисплее весов, а также может быть сохранено в запоминающем устройстве или передано через цифровой интерфейс.

Весы состоят из грузоприемного устройства (далее — ГПУ), включающего в себя тензорезисторные весоизмерительные датчики (Т.2.2.1 ГОСТ OIML R 76-1—2011) (далее — датчики), и весоизмерительного прибора (индикатор по Т.2.2.2 ГОСТ OIML R 76-1—2011 или терминал по Т.2.2.5 ГОСТ OIML R 76-1—2011, или устройство обработки аналоговых данных Т.2.2.3 ГОСТ OIML R 76-1—2011 совместно с персональным компьютером (далее - ПК)).

ГПУ включает в себя от одной до пяти секций, представляющих собой металлическую конструкцию, каждая из которых опирается на датчики. ГПУ устанавливается на одном уровне с поверхностью железнодорожного полотна. ГПУ монтируется на железобетонный фундамент или другое, заранее подготовленное, недеформируемое основание.

Общий вид ГПУ весов представлен на рисунке 1.

Приказ Росстандарта №134 от 25.01.2023, https://oei-analitika.ru

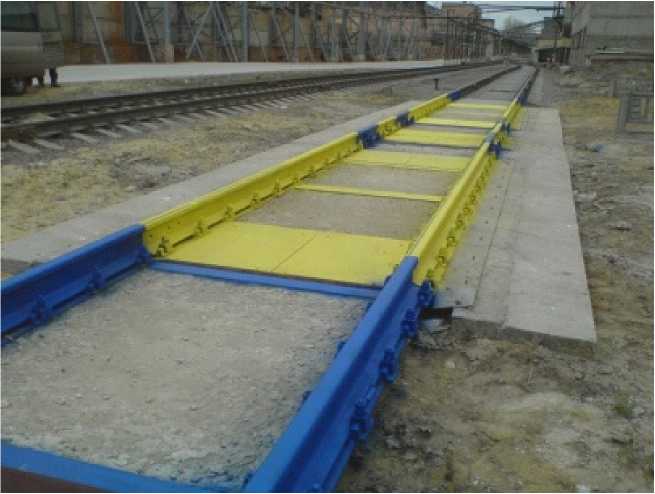

Рисунок 1 — Общий вид ГПУ весов

В весах используются датчики:

  • - датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column, модификации НМ14Н (регистрационный № 55371-13);

  • - датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column, модификации НМ14Н, НМ14Н1 и НМ9В (регистрационный № 55371-19);

  • - датчики весоизмерительные сжатия 740 (регистрационный № 50842-12);

  • - датчики весоизмерительные тензорезисторные C, модификации C16A, (регистрационный № 60480-15);

  • - датчики весоизмерительные тензорезисторные C, модификации C16A, (регистрационный № 67871-17);

  • - датчики весоизмерительные сжатия 740DMET (регистрационный № 71570-18).

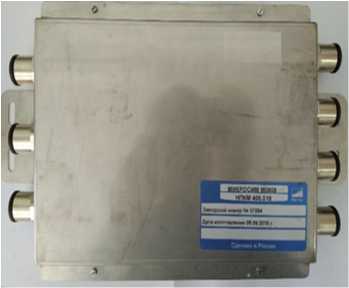

Сигнальные кабели датчиков напрямую или через соединительную коробку подключаются к весоизмерительному прибору. В сочетании с датчиками 740DMET с цифровым выходным сигналом в качестве терминала используется прибор Микросим М10 или персональный компьютер (далее - ПК) со специализированным программным обеспечением. Индикатор или комбинация устройства обработки аналоговых данных и терминала М10, либо ПК со специализированным программным обеспечением, применяется при использовании датчиков с аналоговым выходным сигналом.

В весах используются приборы весоизмерительные Микросим, регистрационный № 55918-13, модификации М0601 и М0808, приборы весоизмерительные Микросим, регистрационный № 75654-19, модификации М0601, М0808 и М10, а также терминалы М10 (изготовитель - ООО НПП «Метра», г. Обнинск). Весы оснащены интерфейсами RS-232 или RS-485, или USB.

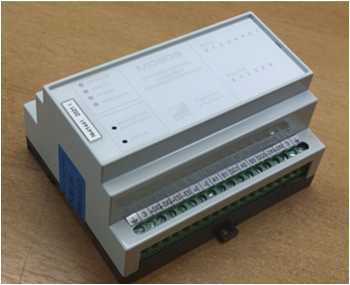

Общий вид весоизмерительных приборов представлен на рисунке 2.

Приказ Росстандарта №134 от 25.01.2023, https://oei-analitika.ru

М0601- БМ-2

Приказ Росстандарта №134 от 25.01.2023, https://oei-analitika.ru

М0601-БМ-3

Приказ Росстандарта №134 от 25.01.2023, https://oei-analitika.ru
Приказ Росстандарта №134 от 25.01.2023, https://oei-analitika.ru
Приказ Росстандарта №134 от 25.01.2023, https://oei-analitika.ru

М10

М0808

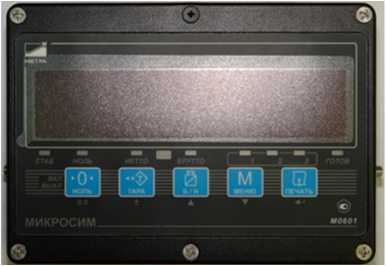

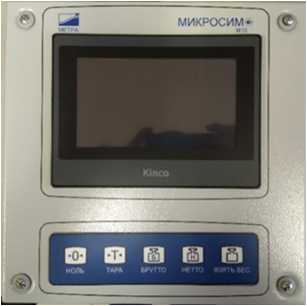

Рисунок 2 — Общий вид весоизмерительных приборов

Модификации весов имеют обозначения вида М8300-[1]-[2]-[3]-[4]-[5]-[6]-[7], расшифровка индексов в обозначении приведена в таблице 1.

Приказ Росстандарта №134 от 25.01.2023, https://oei-analitika.ru

Гйотмсрдробора"!

|_ДАЛМ»

Пломбируемый переключатель          ,

Г КАЛИВРОвДд^^-

Клеймо предприятия-изготовителя

ПРИБОР ВЕСОИЗМЕРИТЕЛЬНЫЙ

МИКРОСИМ-Ов

МОДЕЛЬ M0S01-6M-2.1 СДЕЛАНО В РОССИИ

_

в" Место установки

•• пломбы

___©

М0601

Приказ Росстандарта №134 от 25.01.2023, https://oei-analitika.ru

М0808

Место нанесения заводского номера

Приказ Росстандарта №134 от 25.01.2023, https://oei-analitika.ru

Место пломбировки разрушаемой наклейкой

Приказ Росстандарта №134 от 25.01.2023, https://oei-analitika.ru

М0808

Место установки пломбы

Приказ Росстандарта №134 от 25.01.2023, https://oei-analitika.ru

Пломбируемый переключатель

М10

Приказ Росстандарта №134 от 25.01.2023, https://oei-analitika.ru

Таблица 1 — Расшифровка индексов в обозначении модификаций

Индекс

Значение

Расшифровка

[1]

С; Д; СД

Режим взвешивания:

С - только статическое взвешивание; Д -только взвешивание в движении; СД - статическое взвешивание и взвешивание в движении

Г21

60;100; 150; 200

Максимальная нагрузка (Max) в тоннах

[3]

М06; М08; М10; ПК

Условное обозначение весоизмерительного прибора:

М06 - индикатор М0601

М08 - индикатор М0808) ПК - персональный компьютер

М10 - терминал (индикатор) М10

[4]

НМ14Н1, НМ14Н; НМ9В; С16А; 740; 740DMET

Модификация датчика

Г51

От 1 до 5

Количество рабочих секций

[6]

К - установка в котлован,

БФ - бесфундаментная установка Позиция отсутствует - иной способ установки

Способ установки весов

[7]

Р50, Р65, Р65К, Р75

Тип применяемого рельса по ГОСТ Р 51685-2000

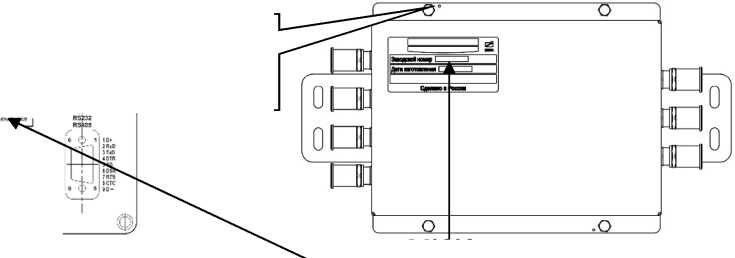

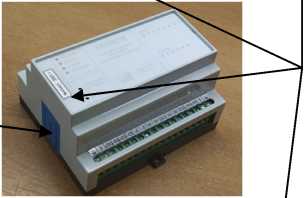

Схема пломбировки от несанкционированного доступа представлена на рисунке 3.

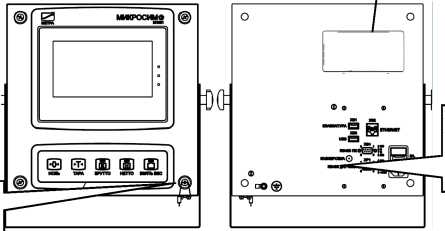

Рисунок 3 — Схема пломбировки от несанкционированного доступа, места нанесения заводского номера

Заводской (серийный) номер в виде арабских цифр, однозначно идентифицирующий каждый экземпляр средства измерений, наносится методом термотрансферной печати на маркировочную табличку весов в виде наклейки, располагаемую на весоизмерительном приборе, терминале или на устройстве обработки аналоговых данных.

Нанесение знака поверки на весы не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным (в случае, если ПК не используется), используется в стационарной (закрепленной) аппаратной части с определенными программными средствами. Специализированное ПО, устанавливаемое на ПК, является автономным и разделено на метрологически значимую и не значимую части.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно. Для предотвращения несанкционированного доступа к параметрам регулировки и настройки встроенного ПО приборов весоизмерительных Микросим предусмотрено электронное клеймо, представляющее из себя генерируемое по определённому алгоритму число, которое автоматически обновляется при сохранении измененных параметров. Значение электронного клейма отображается при работе весов либо при включении, либо в специальном диалоге. Изменение метрологически значимых параметров автономного ПО осуществляется только в сервисном режиме работы, вход в который защищен паролем и пломбой. Для контроля изменений законодательно контролируемых параметров предусмотрен несбрасываемый счетчик (журнал событий), показания которого меняются при изменении метрологически значимых параметров регулировки и настройки и могут быть выведены на дисплей (за исключением весов с прибором модификации М0601).

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077—2014.

Идентификационные данные ПО отображаются при включении весов и приведены в таблице 2.

  • 1 для приборов с регистрационным № 55918-13

  • 2 для приборов с регистрационным № 75654-19

Таблица 2 — Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

М0601

М0808

М10

ПК

1

2

Идентификационное наименование ПО

«Сеть вагонных весов/Вагонные весы»1/

«Сеть вагонных

2 весов»2,

WSNET, модуль весовой обработки и контроля целостности калибровочных данных

ScaleLib.dll

Номер версии (идентификационный номер) ПО

не ниже

Ed 5.xx*

не ниже Ed O.xx*1; Ed l.xx*1

не ниже 0.xx*2; 1.хх*2

не ниже

001.ххх*

не ниже 1.2.0.x*

Цифровой идентификатор ПО

0X3C40**1

___2

0X1E873C40***1

0х5ВВ78Е85***2

* Обозначения «х», «хх» или «ххх» не относится к метрологически значимому ПО ** Контрольная сумма исполняемого кода, вычисляемая по алгоритму CRC-16 *** Контрольная сумма исполняемого кода, вычисляемая по алгоритму CRC-32

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики в режиме статического взвешивания

Характеристика

Значение

М8300-С- 60-

М8300-СД-

60-...

М8300-С-100-...

М8300-СД-100-...

М8300-С-150-...

М8300-СД-150-...

М8300-С-200-

М8300-СД-200-...

Класс точности по ГОСТ OIML R 76-1—2011

III

Диапазон уравновешивания тары

не более 100 % Мах

Максимальная нагрузка (Мах), т

60

100

150

200

Поверочный интервал (е) и действительная цена деления шкалы (d) e=d*, т

0,02

0,05

0,05

0,1

Число поверочных интервалов (n)

3000

2000

3000

2000

* Равно значению ds по ГОСТ 8.647-2015

Таблица 4 - Метрологические характеристики в режиме взвешивания в движении

Характеристика

Значение

М8300-Д-

60-...

М8300-СД-

60-...

М8300-Д-100-...

М8300-СД-100-...

М8300-Д-150-...

М8300-СД-150-...

М8300-Д-200-...

М8300-СД-200-...

Класс точности по ГОСТ 8.647-2015

0,5;

1; 2

Максимальная нагрузка (Max), т

60

100

150

200

Минимальная нагрузка (Min), т

2

Максимальная нагрузка на платформу (Maxii), т

40

60

80

120

Минимальная нагрузка на платформу (Minii), т

2

Действительная цена деления (шкалы) d, кг

20

50

50

50

Максимальная рабочая скорость (Vmax), км/ч

0

Минимальная рабочая скорость (vmin), км/ч

2

Таблица 5 - Технические характеристики

Характеристика

Значение

Диапазон температуры для ГПУ, оС, при использовании датчиков:

  • - НМ14Н; НМ14Н1, НМ9В

  • - 740;

  • - C16A;

  • - 740DMET

от -30 до +40 от -30 до +40 от -50 до +50 от -40 до +40

Диапазон температуры для весоизмерительных приборов оС:

  • - М0601 и М0808

  • - М10

  • - ПК

от -35 до +40 от 0 до +40 от 0 до +40

Параметры электропитания весов от сети переменного тока: напряжение, В частота, Г ц

от 187 до 242

50±1

Транзитная скорость проезда без взвешивания, км/ч, не более

15

Направление движения при взвешивании в движении

двухстороннее

Габаритные размеры грузоприемного устройства весов, м, не более

  • - длина

  • - ширина

36

4

Масса весов, т, не более

30

Примечание - следует соблюдать равномерность движения состава при взвешивании избегая резких рывков и торможений (разность между скоростью въезда взвешиваемого состава на весы и его выезда не следует превышать более чем на 3 км/ч, а также не следует допускать разности скоростей соседних взвешиваемых вагонов более 1 км/ч).

Знак утверждения типа

наносится на маркировочную табличку и типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 6 — Комплектность средства измерений

Наименование

Обозначение

Количество

Весы

1 шт.

Руководство по эксплуатации

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» документа «Весы вагонные М8300. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;

ГОСТ 8.647-2015 «Весы вагонные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний»;

Приказ Росстандарта от 4 июля 2022 г № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ТУ 4274-021-10850066-2017 «Весы вагонные М8300. Технические условия».

Изготовитель

Общество с ограниченной ответственностью Научно-производственное предприятие «Метра» (ООО НПП «Метра»)

ИНН 4025012510

Адрес: 249037, Калужская обл., г. Обнинск, ул. Красных зорь, д. 26

Телефон: +7 (48439) 405-78/ (48439) 6-18-36

Адрес в Интернет: www.metra.ru

Адрес электронной почты: info@metra.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: (495) 437-55-77 / 437-56-66 адрес в Интернет: www.vniims.ru;

адрес электронной почты: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» января 2023 г. № 134

Лист № 1 Регистрационный № 48857-12 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерительная расхода и количества воды на базе счетчика-расходомера электромагнитного ADMAG AXF и комплекса измерительновычислительного CENTUM модели CS3000R3

Назначение средства измерений

Система измерительная расхода и количества воды на базе счетчика-расходомера электромагнитного ADMAG AXF и комплекса измерительно-вычислительного CENTUM модели CS3000R3 (далее - СИК воды) предназначена для измерения, хранения, индикации объема (объемного расхода) воды при учетных операциях ЗБ АО «ТАИФ-НК».

Описание средства измерений

Принцип действия СИК воды заключается в непрерывном измерении и преобразовании при помощи комплекса измерительно-вычислительного CENTUM модели CS3000R3 входного сигнала, поступающего от счетчика-расходомера электромагнитного ADMAG AXF, тем самым, СИК воды обеспечивает измерение объема (объемного расхода) воды при рабочих условиях.

В состав СИК воды входит измерительная линия (Ду 100 мм), на которой установлен счетчик-расходомер электромагнитный ADMAG модификации AXF 100С.

СИК воды состоит из измерительного канала объема (объемного расхода) воды, в который входят следующие средства измерений: счетчик-расходомер электромагнитный ADMAG модификации AXF 100С (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 17669-04) (далее - ADMAG AXF 100С); комплекс измерительно-вычислительный CENTUM модели CS3000R3 (регистрационный номер 21532-08).

Взрывозащищенность (искробезопасность) электрических цепей СИК воды при эксплуатации достигается путем использования искробезопасного входа электронного преобразователя сигналов счетчика-расходомера электромагнитного ADMAG AXF 100С.

СИК воды представляет собой единичный экземпляр системы измерений, спроектированной для конкретного объекта из компонентов серийного и единичного отечественного и импортного изготовления. Монтаж и наладка СИК воды осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией СИК воды и эксплуатационными документами ее компонентов.

СИК воды обеспечивает выполнение следующих основных функций:

  • - измерение, хранение, контроль и индикацию объема (м3) и объемного расхода (м3/ч) воды;

  • - возможность передачи измеренных и вычисленных параметров потока воды по цифровому интерфейсу связи комплекса измерительно-вычислительного CENTUM модели CS3000R3 для отображения и регистрации результатов измерения, ведения архивов;

  • - защита системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров, формирование отчетов.

Заводской номер СИК воды в виде буквенно-цифрового обозначения наносится на маркировочную табличку, закрепленную на шкафу КИПиА, методом шелкографии и на титульный лист паспорта типографским способом.

Нанесение знака поверки на СИК воды не предусмотрено.

Пломбирование СИК воды не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) СИК воды (комплекса измерительновычислительного CENTUM модели CS3000R3) обеспечивает реализацию функций СИК воды. ПО СИК воды разделено на метрологически значимую и метрологически незначимую части. Первая хранит все процедуры, функции и подпрограммы, осуществляющие регистрацию, обработку, хранение, отображение и передачу результатов измерений объемного расхода (объема) воды в рабочих условиях; а также защиту и идентификацию ПО. Вторая хранит все библиотеки, процедуры и подпрограммы взаимодействия с операционной системой и периферийными устройствами (не связанные с измерениями СИК воды объемного расхода (объема) воды в рабочих условиях).

Защита ПО СИК воды от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу, осуществляется путем: разделения, идентификации, защиты от несанкционированного доступа.

Таблица 1 - Идентификационные данные ПО СИК воды

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

CENTUM CS3000

Номер версии (идентификационный номер) ПО

R3.06.10

Цифровой идентификатор ПО

-

Идентификация ПО СИК воды осуществляется путем отображения на мониторе операторской станции управления структуры идентификационных данных.

ПО СИК воды защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем введения логина и пароля, ведения доступного только для чтения журнала событий. Доступ к метрологически значимой части ПО СИК воды для пользователя закрыт. При изменении установленных параметров (исходных данных) в ПО СИК воды обеспечивается подтверждение изменений, проверка изменений на соответствие требованиям реализованных алгоритмов, при этом сообщения о событиях (изменениях) записываются в журнал событий, доступный только для чтения. Данные, содержащие результаты измерений, защищены от любых искажений путем кодирования.

Уровень защиты ПО СИК воды «средний» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики СИК воды

Наименование характеристики

Значение

Диапазон измерений объемного расхода воды, м3

от 2,8275 до 282,74

Рабочий диапазон измерений объемного расхода воды, м3

от 2,8275 до 63

Пределы допускаемой относительной погрешности СИК воды при измерении объема и объемного расхода воды счетчиком-расходомером электромагнитным ADMAG AXF 100С, %

±3

Пределы допускаемой основной абсолютной погрешности СИК воды при преобразовании комплексом измерительновычислительным CENTUM модели CS3000R3 входного токового сигнала (от 4 до 20 мА) в цифровое значение измеряемого параметра, мкА

±16

Пределы допускаемой относительной погрешности СИК воды при измерении объема и объемного расхода воды, %

±3,03

Таблица 3 - Основные технические характеристики СИК воды

Наименование характеристики

Значение

Измеряемая среда

вода

Абсолютное давление измеряемой среды, МПа

от 0,15 до 0,25

Температуры измеряемой среды, °С

от +5 до +25

Скорость потока измеряемой среды, м/с

от 0,1 до 10,0

Условия эксплуатации:

а) температура окружающей среды, °C:

- в    месте    установки    счетчика-расходомера

электромагнитного ADMAG AXF 100С

от -20 до +30

- в месте установки комплекса измерительновычислительного CENTUM модели CS3000R3

от +15 до +25

б) относительная влажность (без конденсации влаги), %:

- в    месте    установки    счетчика-расходомера

электромагнитного ADMAG AXF 100С

не более 100

- в месте установки комплекса измерительновычислительного CENTUM модели CS3000R3

от 20 до 80

в) атмосферное давление, кПа

от 84,0 до 106,7

Частота источника переменного тока 220 В, Гц

50±1

Потребляемая мощность, Вт, не более

250

Габаритные размеры, мм, не более:

- счетчика-расходомера электромагнитного ADMAG AXF 100С

155x345x155

- комплекса измерительно-вычислительного CENTUM модели CS3000R3 (модуля AAI143)

107,5x32,8x130,0

Масса, кг, не более

13

Средняя наработка на отказ, ч, не менее

18000

Средний срок службы, лет, не менее

12

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на шкафу КИПиА, методом шелкографии и на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность СИК воды

Наименование

Обозначение

Количество

Система измерительная расхода и количества воды на базе счетчика-расходомера электромагнитного ADMAG AXF и комплекса измерительно-вычислительного CENTUM модели CS3000R3, заводской № 985

-

1 экз.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Методика поверки

-

1 экз.

Сведения о методиках (методах) измерений

Инструкция «Государственная система обеспечения единства измерений. Расход и масса воды. Методика измерений системой измерений расхода и количества воды на базе счетчика-расходомера электромагнитного ADMAG AXF и комплекса измерительновычислительного CENTUM модели CS3000R3 зав. № 985» регистрационный номер ФР.1.29.2011.11186.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ГОСТ Р 8.596-2002 «Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения».

Изготовитель

Завод бензинов Открытое акционерное общество «ТАИФ-НК»

(ЗБ ОАО «ТАИФ-НК»)

Адрес: 423570, Республика Татарстан, г. Нижнекамск-11, а/я 20

тел. (8555) 38-17-36, факс (8555) 38-17-15.

Испытательный центр

ГЦИ СИ ООО «СТП»

Адрес: 420029, г. Казань, ул. Сибирский тракт 34, корп. 013, офис 306

тел. (843) 214-20-98, факс (843) 227-40-10

e-mail: office@ooostp.ru

сайт: http://www.ooostp.ru

Регистрационный номер №30138-09.

В части вносимых изменений

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, оф. 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» января 2023 г. № 134

Лист № 1 Регистрационный № 48874-12 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерительная расхода и количества воды на базе счетчика-расходомера электромагнитного ADMAG AXF и комплекса измерительновычислительного CENTUM модели CS3000R3

Назначение средства измерений

Система измерительная расхода и количества воды на базе счетчика-расходомера электромагнитного ADMAG AXF и комплекса измерительно-вычислительного CENTUM модели CS3000R3 (далее - СИК воды) предназначена для измерения, хранения, индикации объема (объемного расхода) воды при учетных операциях ЗБ АО «ТАИФ-НК».

Описание средства измерений

Принцип действия СИК воды заключается в непрерывном измерении и преобразовании при помощи комплекса измерительно-вычислительного CENTUM модели CS3000R3 входного сигнала, поступающего от счетчика-расходомера электромагнитного ADMAG AXF, тем самым, СИК воды обеспечивает измерение объема (объемного расхода) воды при рабочих условиях.

В состав СИК воды входит измерительная линия (Ду 50 мм), на которой установлен счетчик-расходомер электромагнитный ADMAG модификации AXF 50С.

СИК воды состоит из измерительного канала объема (объемного расхода) воды, в который входят следующие средства измерений: счетчик-расходомер электромагнитный ADMAG модификации AXF 50С (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 17669-04) (далее - ADMAG AXF 50С); комплекс измерительно-вычислительный CENTUM модели CS3000R3 (регистрационный номер 21532-08).

Взрывозащищенность (искробезопасность) электрических цепей СИК воды при эксплуатации достигается путем использования искробезопасного входа электронного преобразователя сигналов счетчика-расходомера электромагнитного ADMAG AXF 50С.

СИК воды представляет собой единичный экземпляр системы измерений, спроектированной для конкретного объекта из компонентов серийного и единичного отечественного и импортного изготовления. Монтаж и наладка СИК воды осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией СИК воды и эксплуатационными документами ее компонентов.

СИК воды обеспечивает выполнение следующих основных функций:

  • - измерение, хранение, контроль и индикацию объема (м3) и объемного расхода (м3/ч) воды;

  • - возможность передачи измеренных и вычисленных параметров потока воды по цифровому интерфейсу связи комплекса измерительно-вычислительного CENTUM модели CS3000R3 для отображения и регистрации результатов измерения, ведения архивов;

  • - защита системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров, формирование отчетов.

Заводской номер СИК воды в виде буквенно-цифрового обозначения наносится на маркировочную табличку, закрепленную на шкафу КИПиА, методом шелкографии и на титульный лист паспорта типографским способом.

Нанесение знака поверки на СИК воды не предусмотрено.

Пломбирование СИК воды не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) СИК воды (комплекса измерительновычислительного CENTUM модели CS3000R3) обеспечивает реализацию функций СИК воды. ПО СИК воды разделено на метрологически значимую и метрологически незначимую части. Первая хранит все процедуры, функции и подпрограммы, осуществляющие регистрацию, обработку, хранение, отображение и передачу результатов измерений объемного расхода (объема) воды в рабочих условиях; а также защиту и идентификацию ПО. Вторая хранит все библиотеки, процедуры и подпрограммы взаимодействия с операционной системой и периферийными устройствами (не связанные с измерениями СИК воды объемного расхода (объема) воды в рабочих условиях).

Защита ПО СИК воды от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу, осуществляется путем: разделения, идентификации, защиты от несанкционированного доступа.

Таблица 1 - Идентификационные данные ПО СИК воды

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

CENTUM CS3000

Номер версии (идентификационный номер) ПО

R3.06.10

Цифровой идентификатор ПО

-

Идентификация ПО СИК воды осуществляется путем отображения на мониторе операторской станции управления структуры идентификационных данных.

ПО СИК воды защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем введения логина и пароля, ведения доступного только для чтения журнала событий. Доступ к метрологически значимой части ПО СИК воды для пользователя закрыт. При изменении установленных параметров (исходных данных) в ПО СИК воды обеспечивается подтверждение изменений, проверка изменений на соответствие требованиям реализованных алгоритмов, при этом сообщения о событиях (изменениях) записываются в журнал событий, доступный только для чтения. Данные, содержащие результаты измерений, защищены от любых искажений путем кодирования.

Уровень защиты ПО СИК воды «средний» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики СИК воды

Наименование характеристики

Значение

Диапазон измерения объемного расхода воды, м3

от 0,7069 до 70,68

Рабочий диапазон измерений объемного расхода воды, м3

от 0,7069 до 25

Пределы допускаемой относительной погрешности СИК воды при измерении объема и объемного расхода воды счетчиком-расходомером электромагнитным ADMAG AXF 50С, %

±3

Пределы допускаемой основной абсолютной погрешности СИК воды при преобразовании комплексом измерительновычислительным CENTUM модели CS3000R3 входного токового сигнала (от 4 до 20 мА) в цифровое значение измеряемого параметра, мкА

±16

Пределы допускаемой относительной погрешности СИК воды при измерении объема и объемного расхода воды, %

±3,03

Таблица 3 - Основные технические характеристики СИК воды

Наименование характеристики

Значение

Измеряемая среда

вода

Абсолютное давление измеряемой среды, МПа

от 0,15 до 0,25

Температуры измеряемой среды, °С

от +5 до +25

Скорость потока измеряемой среды, м/с

от 0,1 до 10,0

Условия эксплуатации:

а) температура окружающей среды, °C:

- в    месте    установки    счетчика-расходомера

электромагнитного ADMAG AXF 50С

от -20 до +30

- в месте установки комплекса измерительно-

вычислительного CENTUM модели CS3000R3

от +15 до +25

б) относительная влажность (без конденсации влаги), %:

- в    месте    установки    счетчика-расходомера

электромагнитного ADMAG AXF 50С

не более 100

- в месте установки комплекса измерительно-

вычислительного CENTUM модели CS3000R3

от 20 до 80

в) атмосферное давление, кПа

от 84,0 до 106,7

Частота источника переменного тока 220 В, Гц

50±1

Потребляемая мощность, Вт, не более

250

Габаритные размеры, мм, не более:

- счетчика-расходомера электромагнитного ADMAG AXF

50С

99x291x99

- комплекса измерительно-вычислительного CENTUM

модели CS3000R3 (модуля AAI143)

107,5x32,8x130,0

Масса, кг, не более

9

Средняя наработка на отказ, ч, не менее

18000

Средний срок службы, лет, не менее

12

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на шкафу КИПиА, методом шелкографии и на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность СИК воды

Наименование

Обозначение

Количество

Система измерительная расхода и количества воды на базе счетчика-расходомера электромагнитного ADMAG AXF и комплекса измерительно-вычислительного CENTUM модели CS3000R3, заводской № 986

-

1 экз.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Методика поверки

-

1 экз.

Сведения о методиках (методах) измерений

Инструкция «Государственная система обеспечения единства измерений. Расход и масса воды. Методика измерений системой измерений расхода и количества воды на базе счетчика-расходомера электромагнитного ADMAG AXF и комплекса измерительновычислительного CENTUM модели CS3000R3 зав. № 986» регистрационный номер ФР.1.29.2011.11187.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 года № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ГОСТ Р 8.596-2002 «Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения».

Изготовитель

Завод бензинов Открытое акционерное общество «ТАИФ-НК»

(ЗБ ОАО «ТАИФ-НК»)

Адрес: Республика Татарстан, 423570, г. Нижнекамск-11, а/я 20

тел. (8555) 38-17-36, факс (8555) 38-17-15.

Испытательный центр

ГЦИ СИ ООО «СТП»

Адрес: 420029, г. Казань, ул. Сибирский тракт 34, корп. 013, офис 306

тел. (843) 214-20-98, факс (843) 227-40-10

e-mail: office@ooostp.ru

сайт: http://www.ooostp.ru

Регистрационный номер №30138-09.

В части вносимых изменений

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, оф. 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» января 2023 г. № 134

Лист № 1 Регистрационный № 48858-12 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерительная расхода и количества воды на базе счетчика-расходомера электромагнитного ADMAG AXF и комплекса измерительновычислительного CENTUM модели CS3000R3

Назначение средства измерений

Система измерительная расхода и количества воды на базе счетчика-расходомера электромагнитного ADMAG AXF и комплекса измерительно-вычислительного CENTUM модели CS3000R3 (далее - СИК воды) предназначена для измерения, хранения, индикации объема (объемного расхода) воды при учетных операциях ЗБ АО «ТАИФ-НК».

Описание средства измерений

Принцип действия СИК воды заключается в непрерывном измерении и преобразовании при помощи комплекса измерительно-вычислительного CENTUM модели CS3000R3 входного сигнала, поступающего от счетчика-расходомера электромагнитного ADMAG AXF, тем самым, СИК воды обеспечивает измерение объема (объемного расхода) воды при рабочих условиях.

В состав СИК воды входит измерительная линия (Ду 50 мм), на которой установлен счетчик-расходомер электромагнитный ADMAG модификации AXF 50С.

СИК воды состоит из измерительного канала объема (объемного расхода) воды, в который входят следующие средства измерений: счетчик-расходомер электромагнитный ADMAG модификации AXF 50С (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 17669-04) (далее - ADMAG AXF 50С); комплекс измерительно-вычислительный CENTUM модели CS3000R3 (регистрационный номер 21532-08).

Взрывозащищенность (искробезопасность) электрических цепей СИК воды при эксплуатации достигается путем использования искробезопасного входа электронного преобразователя сигналов счетчика-расходомера электромагнитного ADMAG AXF 50С.

СИК воды представляет собой единичный экземпляр системы измерений, спроектированной для конкретного объекта из компонентов серийного и единичного отечественного и импортного изготовления. Монтаж и наладка СИК воды осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией СИК воды и эксплуатационными документами ее компонентов.

СИК воды обеспечивает выполнение следующих основных функций:

  • - измерение, хранение, контроль и индикацию объема (м3) и объемного расхода (м3/ч) воды;

  • - возможность передачи измеренных и вычисленных параметров потока воды по цифровому интерфейсу связи комплекса измерительно-вычислительного CENTUM модели CS3000R3 для отображения и регистрации результатов измерения, ведения архивов;

  • - защита системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров, формирование отчетов.

Заводской номер СИК воды в виде буквенно-цифрового обозначения наносится на маркировочную табличку, закрепленную на шкафу КИПиА, методом шелкографии и на титульный лист паспорта типографским способом.

Нанесение знака поверки на СИК воды не предусмотрено.

Пломбирование СИК воды не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) СИК воды (комплекса измерительновычислительного CENTUM модели CS3000R3) обеспечивает реализацию функций СИК воды. ПО СИК воды разделено на метрологически значимую и метрологически незначимую части. Первая хранит все процедуры, функции и подпрограммы, осуществляющие регистрацию, обработку, хранение, отображение и передачу результатов измерений объемного расхода (объема) воды в рабочих условиях; а также защиту и идентификацию ПО. Вторая хранит все библиотеки, процедуры и подпрограммы взаимодействия с операционной системой и периферийными устройствами (не связанные с измерениями СИК воды объемного расхода (объема) воды в рабочих условиях).

Защита ПО СИК воды от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу, осуществляется путем: разделения, идентификации, защиты от несанкционированного доступа.

Таблица 1 - Идентификационные данные ПО СИК воды

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

CENTUM CS3000

Номер версии (идентификационный номер) ПО

R3.06.10

Цифровой идентификатор ПО

-

Идентификация ПО СИК воды осуществляется путем отображения на мониторе операторской станции управления структуры идентификационных данных.

ПО СИК воды защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем введения логина и пароля, ведения доступного только для чтения журнала событий. Доступ к метрологически значимой части ПО СИК воды для пользователя закрыт. При изменении установленных параметров (исходных данных) в ПО СИК воды обеспечивается подтверждение изменений, проверка изменений на соответствие требованиям реализованных алгоритмов, при этом сообщения о событиях (изменениях) записываются в журнал событий, доступный только для чтения. Данные, содержащие результаты измерений, защищены от любых искажений путем кодирования.

Уровень защиты ПО СИК воды «средний» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики СИК воды

Наименование характеристики

Значение

Диапазон измерений объемного расхода воды, м3

от 0,7069 до 70,68

Рабочий диапазон измерений объемного расхода воды, м3

от 0,7069 до 25

Пределы допускаемой относительной погрешности СИК воды при измерении объема и объемного расхода воды счетчиком-расходомером электромагнитным ADMAG AXF 50С, %

±3

Пределы допускаемой основной абсолютной погрешности СИК воды при преобразовании комплексом измерительновычислительным CENTUM модели CS3000R3 входного токового сигнала (от 4 до 20 мA) в цифровое значение измеряемого параметра, мкА

±16

Пределы допускаемой относительной погрешности СИК воды при измерении объема и объемного расхода воды, %

±3,03

Таблица 3 - Основные технические характеристики СИК воды

Наименование характеристики

Значение

Измеряемая среда

вода

Абсолютное давление измеряемой среды, МПа

от 0,15 до 0,25

Температуры измеряемой среды, °С

от +5 до +25

Скорость потока измеряемой среды, м/c

от 0,1 до 10,0

Условия эксплуатации:

а) температура окружающей среды, °C:

- в    месте    установки    счетчика-расходомера

электромагнитного ADMAG AXF 50С

от -20 до +30

- в месте установки комплекса измерительно-

вычислительного CENTUM модели CS3000R3

от +15 до +25

б) относительная влажность (без конденсации влаги), %:

- в    месте    установки    счетчика-расходомера

электромагнитного ADMAG AXF 50С

не более 100

- в месте установки комплекса измерительно-

вычислительного CENTUM модели CS3000R3

от 20 до 80

в) атмосферное давление, кПа

от 84,0 до 106,7

Частота источника переменного тока 220 В, Гц

50±1

Потребляемая мощность, Вт, не более

250

Габаритные размеры, мм, не более:

- счетчика-расходомера электромагнитного ADMAG AXF

50С

99x291x99

- комплекса измерительно-вычислительного CENTUM

модели CS3000R3 (модуля AAI143)

107,5x32,8x130,0

Масса, кг, не более

9

Средняя наработка на отказ, ч, не менее

18000

Средний срок службы, лет, не менее

12

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на шкафу КИПиА, методом шелкографии и на титульный лист паспорта типографским способом.

Лист № 4 Всего листов 4 Комплектность средства измерений

Таблица 4 - Комплектность СИК воды

Наименование

Обозначение

Количество

Система измерительная расхода и количества воды на базе счетчика-расходомера электромагнитного ADMAG AXF и комплекса измерительно-вычислительного CENTUM модели CS3000R3, заводской № 987

-

1 экз.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Методика поверки

-

1 экз.

Сведения о методиках (методах) измерений

Инструкция «Государственная система обеспечения единства измерений. Расход и масса воды. Методика измерений системой измерений расхода и количества воды на базе счетчика-расходомера электромагнитного ADMAG AXF и комплекса измерительновычислительного CENTUM модели CS3000R3 зав. № 987», регистрационный номер ФР.1.29.2011.11188.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ГОСТ Р 8.596-2002 «Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения».

Изготовитель

Завод бензинов Открытое акционерное общество «ТАИФ-НК»

(ЗБ ОАО «ТАИФ-НК»)

Адрес: Республика Татарстан, 423570, г. Нижнекамск-11, а/я 20

тел. (8555) 38-17-36, факс (8555) 38-17-15.

Испытательный центр

ГЦИ СИ ООО «СТП»

Адрес: 420029, г. Казань, ул. Сибирский тракт 34, корп. 013, офис 306

тел. (843) 214-20-98, факс (843) 227-40-10

e-mail: office@ooostp.ru

сайт: http://www.ooostp.ru

Регистрационный номер №30138-09.

В части вносимых изменений

Общество с ограниченной ответственностью Центр Метрологии «СТП»

(ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская,

д. 50, корп. 5, оф. 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» января 2023 г. № 134

Лист № 1 Регистрационный № 67829-17 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерительная объема и массы воды поз. 30401 в составе системы продувки с блока оборотного водоснабжения ЗБ ОАО «ТАИФ-НК»

Назначение средства измерений

Система измерительная объема и массы воды поз. 30401 в составе системы продувки с блока оборотного водоснабжения ЗБ ОАО «ТАИФ-НК» (далее - ИС) предназначена для измерений объемного расхода, объема, массового расхода и массы воды.

Описание средства измерений

Принцип действия ИС основан на непрерывном измерении, преобразовании и обработке при помощи контроллера измерительного ROC модификации ROC 809 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 59616-15) (далее - ROC 809) входных сигналов, поступающих от расходомера-счетчика вихревого объемного YEWFLO DY (регистрационный номер 17675-04), преобразователя давления измерительного EJX (регистрационный номер 28456-04) модели EJX 530A, преобразователя измерительного PR (регистрационный номер 51059-12) модели 5335 в комплекте с термопреобразователем сопротивления ТСП-0193 (регистрационный номер 56560-14).

ИС обеспечивает одновременное измерение объемного расхода (объема), температуры и давления воды. По измеренным значениям давления и температуры воды ROC 809 рассчитывает физические свойства воды. Далее ROC 809 выполняет расчет массового расхода (массы) воды на основе измеренных значений объемного расхода (объема) и рассчитанных физических свойств воды.

ИС выполняет следующие функции:

  • - измерение объемного расхода (объема), температуры и давления воды;

  • - вычисление физических свойств воды;

  • - вычисление массового расхода (массы) воды;

  • - регистрация, индикация, хранение и передача на верхний уровень результатов измерений и вычислений;

  • - формирование, отображение и печать текущих отчетов;

  • - защита системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.

Заводской номер ИС в виде буквенно-цифрового обозначения наносится типографским способом на табличку, расположенную на шкафу, в котором установлен ROC 809.

Нанесение знака поверки на ИС не предусмотрено.

Пломбирование ИС не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) ИС обеспечивает реализацию функций ИС.

Защита ПО ИС от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.

Идентификационные данные ПО ИС приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО ИС

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ROC 809

Номер версии (идентификационный номер) ПО

1.01

Цифровой идентификатор ПО

-

ПО ИС защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя, ведения доступного только для чтения журнала событий.

Уровень защиты ПО ИС «средний» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические характеристики ИС представлены в таблице 2.

Таблица 2 - Метрологические характеристики ИС

Наименование характеристики

Значение

Диапазон измерений объемного расхода воды, м3

от 5 до 70

Диапазон измерений массового расхода воды, т/ч

от 4,96 до 69,94

Пределы допускаемой относительной погрешности измерений объемного расхода и объема воды, %

±1,1

Пределы допускаемой относительной погрешности измерений массового расхода и массы воды, %

±1,1

Пределы допускаемой приведенной к диапазону измерений погрешности измерений сигналов силы постоянного тока, %

±0,1

Пределы допускаемой абсолютной погрешности измерений количества импульсов (на каждые 10000 импульсов), импульс

±1

Основные технические характеристики ИС представлены в таблице 3.

Таблица 3 - Основные технические характеристики ИС

Наименование характеристики

Значение

Измеряемая среда

вода

Температура измеряемой среды, °С

от +15 до +45

Избыточное давление измеряемой среды, МПа

от 0,046 до 0,160

Условия эксплуатации:

а) температура окружающей среды, °C:

  • - в местах установки расходомера-счетчика вихревого

объемного      YEWFLO DY,       преобразователя

измерительного PR модели 5335 в комплекте с термопреобразователем сопротивления ТСП-0193

  • - в   месте   установки   преобразователя   давления

измерительного EJX модели EJX 530A

  • - в месте установки ROC 809

б) относительная влажность (без конденсации влаги), %

в) атмосферное давление, кПа

от -30 до +40

от 0 до +40 от +15 до +25

не более 95 от 84,0 до 106,7

Продолжение таблицы 3

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

220+32

- частота переменного тока, Г ц

50±1

Потребляемая мощность, В^А, не более

1000

Габаритные размеры отдельных шкафов, мм, не более:

- ширина

800

- высота

2100

- глубина

800

Масса отдельных шкафов, кг, не более

300

Знак утверждения типа наносится с помощью принтера на титульный лист паспорта.

Комплектность средства измерений

Комплектность ИС представлена в таблице 4.

Таблица 4 - Комплектность ИС

Наименование

Обозначение

Количество

Система измерительная объема и массы воды поз. 30401 в составе системы продувки с блока оборотного водоснабжения ЗБ ОАО «ТАИФ-НК», заводской № 30401

-

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

-

1 экз.

Сведения о методиках (методах) измерений

«Инструкция. Государственная система обеспечения единства измерений. Объем и масса воды. Методика измерений системой измерительной объема и массы воды поз. 30401 в составе системы продувки с блока оборотного водоснабжения ЗБ ОАО «ТАИФ-НК», регистрационный номер ФР.1.29.2016.25332.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Изготовитель

Открытое акционерное общество «ТАИФ-НК» (ОАО «ТАИФ-НК»)

ИНН 1651025328

Адрес: 423570, Республика Татарстан, г. Нижнекамск, промышленная зона,

ОПС-11, а/я 20 Телефон: (8555) 38-16-16 Факс: (8555) 38-17-17

Испытательный центр

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, оф. 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» января 2023 г. № 134

Лист № 1 Регистрационный № 86030-22                                           Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии АО «КДВ» (ООО «КДВ Подсолнечник», ООО «ТомФлекс»)

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии АО «КДВ» (ООО «КДВ Подсолнечник», ООО «ТомФлекс») (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

  • 1- й уровень - измерительно-информационные комплексы (ИИК), включающий в себя измерительные трансформаторы тока (ТТ), трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;

  • 2- й уровень измерительно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных центра сбора и обработки данных (ЦСОД) АО «КДВ» (далее - сервер ИВК), устройство синхронизации времени УСВ-3, автоматизированные рабочие места персонала (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, программное обеспечение (ПО) ПК «Энергосфера».

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Результаты измерения на выходе счетчика без учета коэффициента трансформации:

  • - активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;

  • - средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.

Цифровой сигнал с выходов счетчиков по проводным линиям связи поступает на вход соответствующего GSM-модема/коммуникатора, далее по основному каналу связи стандарта GSM на верхний уровень системы, где осуществляется хранение, накопление и обработка измерительной информации, в частности вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление справочных и отчетных документов.

Сервер ИВК ежесуточно формирует и отправляет с помощью электронной почты по каналу связи по сети Internet по протоколу TCP/IP отчеты с результатами измерений в формате XML на АРМ субъекта оптового рынка электрической энергии и мощности (далее - ОРЭМ).

Сервер АИИС КУЭ субъекта ОРЭМ раз в сутки подписывает электронной подписью (ЭП) отчеты в формате XML и отправляет по выделенному каналу связи сети Интернет в АО «АТС», региональному филиалу АО «СО ЕЭС» и всем заинтересованным субъектам оптового рынка электроэнергии и мощности (ОРЭМ).

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривают поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входит устройство синхронизации времени типа УСВ-3, непрерывно синхронизирующее собственную шкалу времени со шкалой всемирного координированного времени UTC (SU) по сигналам навигационной системы ГЛОНАСС.

Сервер ИВК 1 раз в час сравнивает собственную шкалу времени со шкалой времени УСВ-3 и не зависимо от величины расхождения производит синхронизацию собственной шкалы времени со шкалой времени УСВ-3.

Сравнение шкалы времени счетчиков со шкалой времени сервера ИВК осуществляется 1 раз в 30 минут. При обнаружении расхождения шкалы времени счетчика от шкалы времени сервера ИВК более чем ±2 с, выполняется синхронизация шкалы времени счетчика.

Журналы событий счетчиков, сервера ИВК отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено. Знак поверки наносится на свидетельство о поверке АИИС КУЭ.

Заводской номер 1 АИИС КУЭ указан в формуляре.

Программное обеспечение

В АИИС КУЭ используется ПО ПК «Энергосфера». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1

Таблица 1 - Идентификационные данные метрологически значимой части ПО

Идентификационные данные

Значение

Идентификационное наименование модуля ПО

pso metr.dll

Номер версии (идентификационный номер) ПО

1.1.1.1

Цифровой идентификатор ПО

CBEB6F6CA69318BED976E08A2BB7814B

Алгоритм вычисления цифрового идентификатора ПО

MD5

Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию

Метрологические и технические характеристики

Состав измерительных каналов приведен в таблице 2.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

Номер ИК

Наименование измерительного канала

Состав измерительного канала

Трансформатор тока

Трансформатор напряжения

Счетчик электрической

энергии

ИВК

1

2

3

4

5

6

1

ТП-1 10 кВ, РУ-

0,4 кВ, ввод-0,4 кВ Т-1

ТТИ

КТ 0,5S 4000/5

Рег.№ 81837-21

-

ПСЧ-

4ТМ.05МК.04.03

КТ 0,5S/1

Рег.№ 50460-18

УСВ-3, рег. № 64242-16/

сервер баз данных центра сбора и обработки данных (ЦСОД) АО «КДВ» (сервер ИВК)

2

ТП-1 10 кВ, РУ-

0,4 кВ, ввод-0,4 кВ Т-2

ТТИ

КТ 0,5S 4000/5

Рег.№ 81837-21

-

ПСЧ-

4ТМ.05МК.04.03

КТ 0,5S/1

Рег.№ 50460-18

3

ТП-6 10 кВ, РУ-10 кВ, 1 с.ш.

10 кВ, яч.1

ТОЛ

КТ 0,5 200/5 Рег.№ 47959-16

ЗНОЛ-СЭЩ

КТ 0,2 10000:^3/100:^3 Рег.№ 71707-18

ПСЧ-

4ТМ.05МД.01 КТ 0,5S/1 Рег.№ 51593-12

4

ТП-6 10 кВ, РУ-10 кВ, 2 с.ш.

10 кВ, яч.11

ТОЛ

КТ 0,5 200/5 Рег.№ 47959-16

ЗНОЛП-НТЗ

КТ 0,5 10000:^3/100:^3 Рег.№ 69604-17

ПСЧ-4ТМ.05МД.01 КТ 0,5S/1 Рег.№ 51593-12

5

ТП-6 10 кВ,

РУ-0,4 кВ, 1 с.ш.

0,4 кВ, ф.1, КЛ-

0,4 кВ

ТТЭ

КТ 0,5 150/5 Рег.№ 52784-13

-

Меркурий 234

ART2-03 PR

КТ 0,5S/1 Рег.№ 75755-19

6

ТП-6 10 кВ, РУ-0,4 кВ, 1 с.ш. 0,4 кВ, ф.4, КЛ-

0,4 кВ

ТТЕ-А

КТ 0,5 200/5 Рег.№ 73808-19

-

Меркурий 234

ART2-03 PR

КТ 0,5S/1 Рег.№ 75755-19

7

ТП-6 10 кВ, РУ-

0,4 кВ, 2 с.ш. 0,4 кВ, ф.32,

КЛ-0,4 кВ

ТТИ

КТ 0,5 400/5 Рег.№ 28139-12

-

Меркурий 234

ART2-03 PR

КТ 0,5S/1

Рег.№ 75755-19

8

ТП-6 10 кВ, РУ-0,4 кВ,1 с.ш. 0,4 кВ, ф.6, КЛ-0,4 кВ

ТТИ

КТ 0,5 200/5 Рег.№ 28139-12

-

Меркурий 234

ART2-03 PR

КТ 0,5S/1

Рег.№ 75755-19

9

ТП-6 10 кВ, РУ-

0,4 кВ,2 с.ш. 0,4 кВ, ф.34,

КЛ-0,4 кВ

ТТЕ-А

КТ 0,5 100/5 Рег.№ 73808-19

-

Меркурий 234

ART2-03 PR

КТ 0,5S/1

Рег.№ 75755-19

10

ТП-6 10 кВ, РУ-

0,4 кВ, 2 с.ш. 0,4 кВ, ф.33,

КЛ-0,4 кВ

ТТЕ-А

КТ 0,5 200/5 Рег.№ 73808-19

-

Меркурий 234

ART2-03 PR

КТ 0,5S/1

Рег.№ 75755-19

11

ТП-6 10 кВ, РУ-

0,4 кВ,

2 с.ш. 0,4 кВ, ф.29, КЛ-0,4 кВ

ТТЕ-А

КТ 0,5 200/5 Рег.№ 73808-19

-

Меркурий 234

ART2-03 PR

КТ 0,5S/1

Рег.№ 75755-19

Продолжение таблицы 2

1

2

3

4

5

6

12

ТП-6 10 кВ,

РУ-0,4 кВ,

1 с.ш. 0,4 кВ, ф.2, КЛ-0,4 кВ

ТТИ

КТ 0,5 100/5 Рег.№ 28139-12

-

Меркурий 234

ART2-03 PR

КТ 0,5S/1 Рег.№ 75755-19

УСВ-3, рег. № 64242-16/сервер баз данных центра сбора и обработки данных (ЦСОД) АО «КДВ» (сервер ИВК)

13

ТП-6 10 кВ, РУ-

0,4 кВ, 1 с.ш. 0,4 кВ, ф.22,

КЛ-0,4 кВ

ТТИ

КТ 0,5

50/5

Рег.№ 28139-12

-

Меркурий 234

ART2-03 PR

КТ 0,5S/1 Рег.№ 75755-19

14

ТП-6 10 кВ, РУ-0,4 кВ, 2 с.ш.

0,4 кВ, ф.25,

КЛ-0,4 кВ

ТТЕ-А

КТ 0,5 400/5 Рег.№ 73808-19

-

Меркурий 234

ART2-03 PR

КТ 0,5S/1 Рег.№ 75755-19

15

ТП-6 10 кВ,

РУ-0,4 кВ, 1 с.ш.

0,4 кВ, ф.24, КЛ-0,4 кВ

ТТЕ-А

КТ 0,5 200/5 Рег.№ 73808-19

-

Меркурий 234

ARТM2-03 DPBR.R КТ 0,5S/1 Рег.№ 75755-19

16

ТП-6 10 кВ,

РУ-0,4 кВ, 1 с.ш. 0,4 кВ, ф.13,

КЛ-0,4 кВ

ТТЕ-А

КТ 0,5 200/5 Рег.№ 73808-19

-

Меркурий 234

ART2-03 PR

КТ 0,5S/1

Рег.№ 75755-19

17

ТП-6 10 кВ,

РУ-0,4 кВ, 2 с.ш. 0,4 кВ, ф.26,

КЛ-0,4 кВ

ТТЕ-А

КТ 0,5 200/5 Рег.№ 73808-19

-

Меркурий 234

ART2-03 PR

КТ 0,5S/1

Рег.№ 75755-19

18

ТП-6 10 кВ, РУ-0,4 кВ, 1 с.ш. 0,4 кВ, ф.15, КЛ-

0,4 кВ

ТТИ

КТ 0,5 200/5 Рег.№ 28139-12

-

Меркурий 234

ART2-03 PR

КТ 0,5S/1

Рег.№ 75755-19

19

ТП-6 10 кВ, РУ-0,4 кВ,

1 с.ш. 0,4 кВ, ф.12, КЛ-0,4 кВ

ТТИ

КТ 0,5 200/5 Рег.№ 28139-12

-

Меркурий 234

ART2-03 PR

КТ 0,5S/1

Рег.№ 75755-19

20

ТП-6 10 кВ,

РУ-0,4 кВ,

1 с.ш. 0,4 кВ, ф.3, КЛ-0,4 кВ

ТТЭ-А

КТ 0,5 150/5 Рег.№ 67761-17

-

Меркурий 234

ART2-03 PR

КТ 0,5S/1

Рег.№ 75755-19

21

ТП-5 10 кВ, РУ-0,4 кВ, 1 с.ш.

0,4 кВ, ф.10, КЛ-0,4 кВ

ТОП-0,66

КТ 0,5 100/5 Рег.№ 58386-14

-

Меркурий 234

ART2-03 PR

КТ 0,5S/1

Рег.№ 75755-19

22

ТП-5 10 кВ,

РУ-0,4 кВ, 2 с.ш. 0,4 кВ, ф.24,

КЛ-0,4 кВ

ТОП-0,66

КТ 0,5 100/5 Рег.№ 58386-14

-

Меркурий 234

ARТM2-03 DPBR.R КТ 0,5S/1 Рег.№ 75755-19

23

ТП-5 10 кВ, РУ-

0,4 кВ, 1 с.ш. 0,4 кВ, ф.2,

КЛ-0,4 кВ

ТОП-0,66

КТ 0,5 150/5 Рег.№ 58386-14

-

Меркурий 234

ART2-03 PR

КТ 0,5S/1

Рег.№ 75755-19

Продолжение таблицы 2

1

2

3

4

5

6

24

ТП-5 10 кВ,

РУ-0,4 кВ,

2 с.ш. 0,4 кВ, ф.29, КЛ-0,4 кВ

ТТЭ-А-С

КТ 0,5 200/5 Рег.№ 54205-13

-

Меркурий 234

ART2-03 PR

КТ 0,5S/1 Рег.№ 75755-19

УСВ-3, рег. № 64242-16/сервер баз данных центра сбора и обработки данных (ЦСОД) АО «КДВ» (сервер ИВК)

25

ТП-5 10 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, ф.25, КЛ-0,4 кВ

ТТЭ-А

КТ 0,5 100/5 Рег.№ 67761-17

-

Меркурий 234

ART2-03 PR

КТ 0,5S/1 Рег.№ 75755-19

26

ТП-5 10 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, ф.27,

КЛ-0,4 кВ

ТТИ

КТ 0,5 200/5 Рег.№ 28139-12

-

Меркурий 234

ART2-03 PR

КТ 0,5S/1 Рег.№ 75755-19

27

ТП-5 10 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, ф.26,

КЛ-0,4 кВ

ТОП-0,66

КТ 0,5 100/5 Рег.№ 58386-14

-

Меркурий 234

ART2-03 PR

КТ 0,5S/1 Рег.№ 75755-19

28

ТП-5 10 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, ф.30,

КЛ-0,4 кВ

ТТЭ-А-С

КТ 0,5 100/5

Рег.№ 54205-13

-

Меркурий 234

ART2-03 PR

КТ 0,5S/1 Рег.№ 75755-19

29

ТП-2х400 кВА

10 кВ, РУ-0,4 кВ, ввод-0,4 кВ

Т-1

ТШП-0,66

КТ 0,5S 500/5 Рег.№ 75076-19

-

ПСЧ-

4ТМ.05МК.04 КТ 0,5S/1 Рег. №50460-18

30

ТП-2х400 кВА

10 кВ, РУ-0,4 кВ, ввод-0,4 кВ

Т-2

ТШП-0,66

КТ 0,5S 500/5 Рег.№ 75076-19

-

ПСЧ-

4ТМ.05МК.04 КТ 0,5S/1 Рег. №50460-18

Примечания:

  • 1. Допускается замена ТТ, ТН, счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик.

  • 2. Допускается замена УСВ, ИВК на аналогичные утвержденных типов.

  • 3. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.

Таблица 3 - Основные метрологические характеристики АИИС КУЭ

Номер ИК

Вид электрической энергии

Границы основной погрешности ±6 (%)

Границы погрешности в рабочих условиях, ±6 (%)

1

2

3

4

1,2,29,30

Активная

1,1

1,7

Реактивная

1,8

3,4

3

Активная

1,2

2,9

Реактивная

1,9

5,0

Продолжение таблицы 3

1

2

3

4

4

Активная Реактивная

1,3

2,1

3,0

5,1

5-28

Активная Реактивная

1,1

1,8

  • 2.9

  • 4.9

Пределы абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной шкалы координированного времени Российской Федерации UTC (SU), (±) с

5

Примечания:

  • 1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая).

  • 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95

  • 3 Границы погрешности результатов измерений приведены для cosф=0,8, токе ТТ, равном 100% от 1ном для нормальных условий и при cosф=0,8, токе ТТ, равном 5 % от 1ном для рабочих условий, при температуре окружающего воздуха в месте расположения счетчиков от +10 до +35°С.

Таблица 4 - Основные технические характеристики АИИС КУЭ

Наименование характеристики

Значение

Количество измерительных каналов

30

Нормальные условия параметры сети:

- напряжение, % от ином

от 98 до 102

- ток, % от 1ном

от 100 до 120

- коэффициент мощности

0,8

- частота. Гц

50

температура окружающей среды для счетчиков, °С

от +21 до +25

Условия эксплуатации параметры сети:

- напряжение, % от ином

от 90 до 110

- ток, % от 1ном

от 1 до 120

- коэффициент мощности cos9 (sm9)

от 0,5 инд. до 1 емк

- частота, Гц

от 49,6 до 50,4

температура окружающей среды для ТТ, ТН. °С

от -40 до +40

температура окружающей среды для счетчиков, °С

от +10 до +35

температура окружающей среды для сервера ИВК, °С

от +10 до + 35

атмосферное давление, кПа

от 84,0 до 107,0

относительная влажность, %, не более

80

Надежность применяемых в АИИС КУЭ компонентов: Счетчики:

Меркурий 234 (рег.№ 75755-19):

- среднее время наработки на отказ, ч, не менее

320 000

ПСЧ-4ТМ.05МД (рег.№ 51593-18):

- среднее время наработки на отказ, ч, не менее

165 000

ПСЧ-4ТМ.05МК (рег.№ 50460-18):

- среднее время наработки на отказ, ч, не менее

165 000

УСВ-3:

-среднее время наработки на отказ, ч, не менее

45000

Сервер ИВК:

- среднее время наработки на отказ, ч, не менее

100000

Продолжение таблицы 4

1

2

Глубина хранения информации

Счетчики:

Меркурий 234 (рег.№75755-19):

- при времени интегрирования 30 мин; сут

170

ПСЧ-4ТМ.05МД (рег.№ 51593-18):

- при времени интегрирования 30 мин, сут

113,7

ПСЧ-4ТМ.05МК (рег.№ 50460-18)

- при времени интегрирования 30 мин, сут

113,7

Сервер ИВК:

- данные измерений и журналы событий, лет, не менее

3,5

Надежность системных решений:

- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи. В журналах событий фиксируются факты:

  • - в журнале событий счетчика:

  • - параметрирования;

  • - коррекции времени в счетчике. Защищенность применяемых компонентов:

  • - механическая защита от несанкционированного доступа и пломбирование:

  • - электросчетчика;

  • - испытательной коробки;

  • - сервера ИВК;

- защита на программном уровне:

  • - результатов измерений (при передаче, возможность использования цифровой подписи);

  • - установка пароля на счетчик;

  • - установка пароля на сервер ИВК.

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование

Обозначение

Количество, шт.

Трансформатор тока

ТТЭ

3

ТТИ

27

ТТЭ-А

6

ТОЛ

4

ТОП-0,66

12

ТШП-0,66

6

ТТЕ-А

24

ТТЭ-А-С

6

Трансформаторы напряжения

ЗНОЛП-НТЗ

3

ЗНОЛ-СЭЩ

3

Продолжение таблицы 5

1

2

3

Счетчик электрической энергии

Меркурий 234 ART2-03 PR

22

Меркурий 234 ARТM2-03 DPBR.R

2

ПСЧ-4ТМ.05МК.04

2

ПСЧ-4ТМ.05МК.04.03

2

ПСЧ-4ТМ.05МД.01

2

Устройство синхронизации времени

УСВ-3

1

Сервер баз данных центра сбора и обработки данных (ЦСОД) АО «КДВ»

Сервер ИВК

1

Документация

Формуляр

ФО 26.51/150/22 с изменением №1

1

Сведения о методиках (методах) измерений

приведены в документе «Методика (метод) измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электрической энергии АО «КДВ» (ООО «КДВ Подсолнечник», ООО «ТомФлекс»). МВИ 26.51/150.1/22, аттестованной ООО «Энерготестконтроль». Уникальный номер записи в реестре аккредитованных лиц RA.RU.312560 от 03.08.2018.

Нормативные документы, устанавливающие требования к АИИС КУЭ

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Акционерное общество «КДВ» (АО «КДВ»)

ИНН 7017166840

Адрес: 634057, Томская обл., г. Томск, пр-т Мира, д. 20

Телефон: 8 (3822) 70-65-90

Изготовитель

Общество с ограниченной ответственностью «Симбирская энергосбытовая компания»

(ООО «СЭСК»)

ИНН 7325106267

Адрес: 432071, г. Ульяновск, 2-й пер. Мира, д. 24, под. 1, оф. 1

Телефон: 8 (800) 333-38-96

Испытательный центр

Общество с ограниченной ответственностью «Энерготестконтроль»

(ООО «Энерготестконтроль»)

Адрес: 117449, г. Москва, ул. Карьер д. 2, стр.9, пом. 1

Телефон: 8 (495) 64788188

E-mail: golovkonata63@gmail.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312560.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» января 2023 г. № 134

Лист № 1 Регистрационный № 66779-17 Всего листов 21

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (мощности) (АИИС КУЭ) филиала АО «Татэнерго» - Набережночелнинская ТЭЦ

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (мощности) (АИИС КУЭ) филиала АО «Татэнерго» -Набережночелнинская ТЭЦ (далее по тексту - АИИС КУЭ) предназначена для измерения активной и реактивной электроэнергии, для осуществления автоматизированного коммерческого учета и контроля потребления электроэнергии и мощности по расчетным точкам учета, формирования отчетных документов, передачи информации в центр сбора и обработки информации АО «Татэнерго» и другим заинтересованным организациям в согласованных форматах.

Описание средства измерений

Принцип действия АИИС КУЭ основан на преобразовании первичных токов измерительными трансформаторами в аналоговые унифицированные токи и фазные напряжения, поступающие на измерительные входы счетчика электроэнергии по проводным линиям. В счетчике мгновенные значения аналоговых сигналов тока и напряжения преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной, полной мощности. Электрическая энергия, как интеграл по времени от мощности, накапливается нарастающим итогом, а также вычисляется для интервалов времени 30 мин.

Результаты измерений для каждого интервала измерения и 30-минутные данные коммерческого учета соотнесены к шкале координированного времени UTC (SU).

Обработанная информация со счетчиков по каналам связи промышленной сети RS-485 поступает на входы преобразователей интерфейсов и по локально-вычислительной сети (ЛВС) поступает на 2-й уровень.

На верхнем (втором) уровне выполняется дальнейшая обработка измерительной информации, в частности вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование поступающей информации, хранение измерительной информации и оформление справочных и отчетных документов.

Передача результатов измерений в виде xml файла формата 80020 (в соответствии с приложением № 11.1.1 «Формат и регламент предоставления результатов измерений, состояний средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности) от ИВК «ИКМ-Пирамида» осуществляется по электронной почте ответственному работнику АО «Татэнерго», имеющему электронноцифровую подпись (ЭЦП), а также другим заинтересованным лицам. Далее макет загружается в ПО «АРМ Участника ОРЭ» разработки АО «АТС», подписывается и отправляется посредством сети Internet в ПАК АО «АТС».

АИИС КУЭ состоит из двух уровней с централизованным управлением и распределенной функцией измерения.

1 -й уровень - измерительно-информационные комплексы (ИИК), включает в себя ИИК и выполняет функцию автоматического проведения измерений в точке измерений. В состав ИИК входят измерительные трансформаторы тока (ТТ), трансформаторы напряжения (ТН), вторичные измерительные цепи, счетчики электрической энергии (далее - счетчики), установленные на объектах, указанных в таблице 2

2-й уровень - информационно-вычислительный комплекс (ИВК). В состав ИВК входят: промконтроллер (компьютер в промышленном исполнении) «ИКМ-Пирамида» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (рег. №) 45270-10); технические средства приёма-передачи данных (каналообразующая аппаратура); устройство синхронизации системного времени типа УСВ-2 (УСВ) (рег. № 41681-10); технические средства для организации функционирования локальной вычислительной сети и разграничения прав доступа к информации; технические средства обеспечения безопасности локальных вычислительных сетей и программное обеспечение (ПО) «Пирамида 2000».

АИИС КУЭ решает следующие задачи:

  • -    измерение 30-минутных приращений активной электроэнергии;

  • -    измерение активной электроэнергии нарастающим итогом;

  • -    периодический (1 раз в 30 мин) и/или по запросу автоматический сбор привязанных к шкале координированного времени UTC (SU) результатов измерений приращений электроэнергии с заданной дискретностью учета (30 мин);

  • -    периодический (1 раз в сутки) и/или по запросу автоматический сбор привязанных к шкале координированного времени UTC (SU) показаний счетчиков электрической энергии;

  • -    хранение результатов измерений в специализированной базе данных, отвечающей требованию повышенной защищенности от потери информации (резервирование баз данных) и от несанкционированного доступа;

  • -    передача результатов измерений в организации-участники оптового и розничного рынков электроэнергии;

  • -    обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка паролей и т.п.);

  • -    диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ;

  • -    конфигурирование и настройка параметров АИИС КУЭ;

  • -    ведение системы единого времени в АИИС КУЭ (коррекция времени);

  • -    передача журналов событий счетчиков.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), которая охватывет уровень ИИК и ИВК. СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает автоматическую синхронизацию времени. Для обеспечения единства измерений используется координированное время UTC (SU).

Измерение времени в АИИС КУЭ происходит автоматически на всех уровнях системы внутренними таймерами устройств, входящих в систему (счетчики, ИВК). Коррекция отклонений встроенных часов осуществляется при помощи синхронизации таймеров устройств с единым временем, поддерживаемым УСВ. Коррекция времени в УСВ происходит от ГЛОНАСС/GPS-npueMHUka, принимающего сигналы точного времени от глобальной навигационной спутниковой системы (ГЛОНАСС/GPS). Корректировка часов ИВК выполняется с периодичностью один раз в час от УСВ, при расхождении с УСВ на величину более ±1 с. Корректировка часов счетчиков выполняется автоматически от сервера ИВК в случае расхождения времени часов счетчиков и сервера ИВК на величину более ±1 с при каждом сеансе связи, но не реже 1 раза в сутки.

Факты коррекции времени с фиксацией даты и времени до и после коррекции часов счетчика электроэнергии, отражаются в его журнале событий сервера.

Конструкция АИИС КУЭ не предусматривает возможность пломбировки и нанесения заводского номера. Заводской номер заносится в Паспорт-Формуляр типографским способом.

Конструкция АИИС КУЭ не предусматривает нанесение на нее знака поверки.

Программное обеспечение

В АИИС КУЭ используется програмное обеспечение (ПО) «Пирамида 2000», в состав которого входят модули, указанные в таблице 1. ПО «Пирамида 2000» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

CalcClients.dll

Номер версии (идентификационный номер) ПО

1.0.0.0

Цифровой идентификатор ПО

e55712d0b1b219065d63 da949114dae4

Идентификационное наименование ПО

CalcLeakage.dll

Номер версии (идентификационный номер) ПО

1.0.0.0

Цифровой идентификатор ПО

b1959ff70be1eb17c83f7b0f6d4a132f

Идентификационное наименование ПО

CalcLosses.dll

Номер версии (идентификационный номер) ПО

1.0.0.0

Цифровой идентификатор ПО

d79874d10fc2b156a0fdc27e1ca480ac

Идентификационное наименование ПО

Metrology.dll

Номер версии (идентификационный номер) ПО

1.0.0.0

Цифровой идентификатор ПО

52e28d7b608799bb3ccea41b548d2c83

Идентификационное наименование ПО

ParseBin.dll

Номер версии (идентификационный номер) ПО

1.0.0.0

Цифровой идентификатор ПО

6f557f885b737261328cd77805bd1ba7

Идентификационное наименование ПО

ParseIEC.dll

Номер версии (идентификационный номер) ПО

1.0.0.0

Цифровой идентификатор ПО

48e73a9283d1e66494521f63d00b0d9f

Идентификационное наименование ПО

ParseModbus.dll

Номер версии (идентификационный номер) ПО

1.0.0.0

Цифровой идентификатор ПО

c3 91 d64271 acf4055bb2a4d3 fe1f8f48

Идентификационное наименование ПО

ParsePiramida.dll

Номер версии (идентификационный номер) ПО

1.0.0.0

Цифровой идентификатор ПО

ecf532935ca1a3fd3215049af1fd979f

Идентификационное наименование ПО

SynchroNSI.dll

Номер версии (идентификационный номер) ПО

1.0.0.0

Цифровой идентификатор ПО

530d9b0126f7cdc23 ecd814c4eb7ca09

Идентификационное наименование ПО

VerifyTime.dll

Номер версии (идентификационный номер) ПО

1.0.0.0

Цифровой идентификатор ПО

1ea5429b261fb0e2884f5b356a1d1e75

Алгоритм вычисления контрольной суммы исполняемого кода

MD5

Метрологические и технические характеристики

Состав измерительных каналов (ИК) АИИС КУЭ и их основные метрологические и технические характеристики приведены в таблицах 2, 3.

Таблица 2 - Состав и метрологические характеристики ИК АНИС КУЭ

№ Точки измере НИЯ

Наименование объекта

Состав измерительного канала

Вид измеряемой энергии

Метрологические характеристики ИК

ТТ

TH

Счетчик

УСВ

Основная погрешность (±5), %

Погрешность в рабочих условиях (±5), %

1

2

3

4

5

6

7

8

9

1

ТГ-1

ТШЛ 20-1

Ктт = 8000/5 КТ 0,2

Per. №4016-74

ЗНОМ-15-63

Ктн = бОООА/З/ЮО/х/З

КТ 0,5

Per. № 1593-70

СЭТ-4ТМ.03М

КТ 0,2S/0,5

Per. № 36697-12

активная

реактивная

0,8

1,1

1,0

1,5

2

ТГ-2

ТШЛ 20-1

Ктт = 8000/5 КТ 0,2

Per. №4016-74

ЗНОМ-15-63

Ктн = бОООА/З/ЮО/х/З

КТ 0,5 Per. № 1593-70

СЭТ-4ТМ.03М

КТ 0,2S/0,5

Per. № 36697-08

УСВ-2 Per. № 41681-10

активная

реактивная

0,8

1,1

1,0

1,5

3

ТГ-3

ТШЛ20Б-1

Ктт = 10000/5 КТ 0,2

Per. №4016-74

ЗНОМ-15-63

Ктн = юоооа/з/юоа/з

КТ 0,5

Per. № 1593-70

СЭТ-4ТМ.03М

КТ 0,2S/0,5

Per. № 36697-08

активная

реактивная

0,8

1,1

1,0

1,5

4

ТГ-4

ТШЛ20Б-1

Ктт = 10000/5 КТ 0,2

Per. №4016-74

ЗНОМ-15-63

Ктн = юоооа/з/юоа/з

КТ 0,5 Per. № 1593-70

СЭТ-4ТМ.03М

KT 0,2S/0,5

Per. № 36697-08

активная

реактивная

0,8

1,1

1,0

1,5

1

2

3

4

5

6

7

8

9

5

ТГ-5

ТШЛ20Б-1

Ктт= 10000/5 КТ 0,2

Per. №4016-74

ЗНОЛ.06-Ю УЗ Ктн = юоооа/з/юоа/з КТ 0,2

Per. № 3344-08

СЭТ-4ТМ.03М

КТ 0,2S/0,5

Per. № 36697-08

УСВ-2 Per. №

41681-10

активная

реактивная

0,6

1,0

0,8

1,3

6

ТГ-6

ТШЛ20Б-1

Ктт = 10000/5 КТ 0,2

Per. №4016-74

3HOM-15-63

Ктн = юоооа/з/юоа/з

КТ 0,5 Per. № 1593-70

СЭТ-4ТМ.03М

КТ 0,2S/0,5

Per. № 36697-08

активная

реактивная

0,8

1,1

1,0

1,5

7

ТГ-7

ТШЛ20Б-1

Ктт = 10000/5 КТ 0,2

Per. №4016-74

3HOM-15-63

Ктн = юоооа/з/юоа/з

КТ 0,5 Per. № 1593-70

СЭТ-4ТМ.03

КТ 0,2S/0,5

Per. № 27524-04

активная

реактивная

0,8

1,1

1,0

1,5

8

ТГ-8

ТШЛ20Б-1

Ктт = 10000/5 КТ 0,2

Per. №4016-74

3HOM-15-63

Ктн = юоооа/з/юоа/з

КТ 0,5 Per. № 1593-70

СЭТ-4ТМ.03

KT 0,2S/0,5

Per. № 27524-04

активная

реактивная

0,8

1,1

1,0

1,5

9

ТГ-9

ТШЛ-20-1

Ктт = 8000/5 КТ 0,2S

Per. №21255-08

3HOM-15-63

Ктн = 6000/л/3/Ю0А/3

КТ 0,5 Per. № 1593-70

СЭТ-4ТМ.03М

KT 0,2S/0,5

Per. № 36697-08

активная

реактивная

0,8

1,3

1,0

1,6

1

2

3

4

5

6

7

8

9

10

ТГ-10

ТШЛ20Б-1

Ктт = 10000/5 КТ 0,2

Per. №4016-74

ЗНОМ-15-63

Ктн =

15750/^3/1 ОО/л/З КТ 0,5

Per. № 1593-70

СЭТ-4ТМ.03М

КТ 0,2S/0,5

Per. № 36697-08

УСВ-2 Per. №

41681-10

активная

реактивная

0,8

1,1

1,0

1,5

и

ТГ-11

ТШЛ20Б-1

Ктт = 10000/5 КТ 0,2

Per. №4016-74

ЗНОМ-15-63

Ктн =

15750/^3/1 ОО/л/З

КТ 0,5

Per. № 1593-70

СЭТ-4ТМ.03М

КТ 0,2S/0,5

Per. № 36697-08

активная

реактивная

0,8

1,1

1,0

1,5

12

НЧТЭЦ, АТ-5, ВЛ-220 кВ

Заводская - АТ-5

ТОГФ-220

Ктт= 1000/1 КТ 0,2S

Per. № 82676-21

ЗНГ-УЭТМ®-220

Ктн = 220000А/3/100А/3

КТ 0,2

Per. № 53343-13

СЭТ-4ТМ.03М.16

КТ 0,2S/0,5

Per. № 36697-17

активная

реактивная

0,4

0,7

0,7

1,1

13

НЧТЭЦ, АТ-8, ВЛ-220 кВ

Заводская - АТ-

8

ТРГ-220 II*

Ктт= 1000/1 КТ 0,2S

Per. № 33677-07

НАМИ-220

УХЛ1

Ктн = 220000А/3/100А/3 КТ 0,2 Per. № 20344-05

СЭТ-4ТМ.03

KT 0,2S/0,5

Per. № 27524-04

активная

реактивная

0,4

0,7

0,7

1,1

14

НЧТЭЦ, Т-10, ВЛ-110 кВ Заводская -ТГ10

ТОГ-110

Ктт = 2000/1 КТ 0,2S

Per. №49001-12

зног-ио

Ктн =

11 ОООО/л/З/1 ОО/л/З КТ 0,2

Per. №23894-12

СЭТ-4ТМ.03М.16

KT 0,2S/0,5

Per. № 36697-17

активная

реактивная

0,4

0,7

0,7

1,1

1

2

3

4

5

6

7

8

9

15

НЧТЭЦ, Т-11, ВЛ-110 кВ Заводская -

ТГ11

тог-ио

Ктт = 2000/1 КТ 0,2S

Per. №70466-18

зног-ио

Ктн =

1 юоооНз/юоНз КТ 0,2

Per. №61431-15

СЭТ-4ТМ.03М.16

КТ 0,2S/0,5

Per. № 36697-17

УСВ-2 Per. №

41681-10

активная

реактивная

0,6

0,9

0,8

1,5

16

НЧТЭЦ, ОРУ-ИО кВ, С-4 110 кВ, яч.26,

ВЛ-110 кВ Водозабор

ТВГ-УЭТМ®-110

Ктт= 1000/1 КТ 0,2S

Per. № 52619-13

НКФ-110-57 У1

Ктн =

11 ОООО/л/З/1 ОО/л/З

КТ 0,5

Per. № 14205-94

СЭТ-4ТМ.03М.16

КТ 0,2S/0,5

Per. № 36697-17

активная

реактивная

0,8

1,3

1,0

1,6

НКФ-110-57

Ктн =

11 ОООО/л/З/1 ОО/л/З

КТ 0,5

Per. № 14205-05

17

НЧТЭЦ, ОРУ-ИО кВ, С-3

110 кВ, яч.32,

ВЛ-110 кВ РИЗ-1

ТВУ-ИО-П

Ктт= 1000/1 КТ 0,5

Per. №3182-72

НКФ-110-57 У1

Ктн =

11 ОООО/л/З/1 ОО/л/З КТ 0,5

Per. № 14205-94

СЭТ-4ТМ.03М.16

КТ 0,2S/0,5

Per. № 36697-08

активная

реактивная

0,8

1,1

1,0

1,5

НКФ-110-57

Ктн =

11 ОООО/л/З/1 ОО/л/З

КТ 0,5

Per. № 14205-05

1

2

3

4

5

6

7

8

9

18

нчтэц, ОРУ-ИО кВ, С-4 110 кВ, яч.34, ВЛ-110 кВ

РИЗ-2

ТВУ-ИО-П

Ктт= 1000/1 КТ 0,5

Per. №3182-72

НКФ-110-57 У1

Ктн = ПОООО/а/З/ЮОА/З

КТ 0,5

Per. № 14205-94

СЭТ-4ТМ.03М.16

КТ 0,2S/0,5

Per. № 36697-08

УСВ-2 Per. №

41681-10

активная

реактивная

0,8

1,0

1,5

НКФ-110-57

Ктн =

ПОООО/а/З/ЮОА/З

КТ 0,5

Per. № 14205-05

19

НЧТЭЦ, ОРУ-ИО кВ,

С-3 110 кВ,

яч.29,

ВЛ-110 кВ

КамАЗ-1

ТВУ-ИО-П

Ктт= 1000/1 КТ 0,5

Per. №3182-72

НКФ-110-57 У1

Ктн = ПОООО/а/З/ЮОА/З

КТ 0,5

Per. № 14205-94

СЭТ-4ТМ.03М.16

КТ 0,2S/0,5

Per. № 36697-08

активная

реактивная

0,8

1,1

1,0

1,5

НКФ-110-57

Ктн =

ПОООО/а/З/ЮОА/З

КТ 0,5

Per. № 14205-05

1

2

3

4

5

6

7

8

9

20

нчтэц, ОРУ-ИО кВ, С-4 110 кВ, яч.28,

ВЛ-110 кВ

КамАЗ-2

ТВГ-УЭТМ®-110

Ктт= 1000/1 КТ 0,2S

Per. № 52619-13

НКФ-110-57 У1

Ктн =

1 юоооНз/юоНз КТ 0,5

Per. № 14205-94

СЭТ-4ТМ.03М.16

КТ 0,2S/0,5

Per. № 36697-08

УСВ-2 Per. №

41681-10

активная

реактивная

0,8

1,3

1,0

1,6

НКФ-110-57

Ктн =

1 юоооНз/юоНз КТ 0,5

Per. № 14205-05

21

НЧТЭЦ, ОРУ-ИО кВ, С-4 110 кВ, яч.31,

ВЛ-110 кВ

КамАЗ-4

ТВУ-ИО-П

Ктт= 1000/1 КТ 0,5

Per. №3182-72

НКФ-110-57 У1

Ктн =

1 юоооНз/юоНз КТ 0,5

Per. № 14205-94

СЭТ-4ТМ.03М.16

КТ 0,2S/0,5

Per. № 36697-08

активная

реактивная

0,8

1,1

1,0

1,5

НКФ-110-57

Ктн =

1 юоооНз/юоНз

КТ 0,5

Per. № 14205-05

1

2

3

4

5

6

7

8

9

22

нчтэц, ОРУ-ИО кВ,

С-1 110 кВ, яч.17,

ВЛ-110 кВ

Литейный-1

ТВГ-УЭТМ®-110

Ктт = 1000/1 КТ 0,2S

Per. № 52619-13

ЗНГ-110

Ктн =

1 юоооНз/юоНз КТ 0,2

Per. №41794-09

СЭТ-4ТМ.03М.16

КТ 0,2S/0,5

Per. № 36697-17

УСВ-2 Per. №

41681-10

активная

реактивная

0,6

0,9

0,8

1,5

зног-ио

Ктн =

1 юоооНз/юоНз КТ 0,2

Per. №61431-15

23

НЧТЭЦ, ОРУ-ИО кВ, С-2 110 кВ, ячЛб, ВЛ-110 кВ Литейный-2

ТВГ-УЭТМ®-110

Ктт= 1000/1 КТ 0,2S

Per. № 52619-13

ЗНГ-110

Ктн =

1 юоооНз/юоНз КТ 0,2

Per. №41794-09

СЭТ-4ТМ.03М.16

КТ 0,2S/0,5

Per. № 36697-17

активная

реактивная

0,6

0,9

0,8

1,5

ЗНОГ-ИО

Ктн =

ПОООО/а/З/ЮОА/З

КТ 0,2

Per. №61431-15

1

2

3

4

5

6

7

8

9

24

нчтэц, ОРУ-ИО кВ,

С-1 110 кВ, яч.19,

ВЛ-110 кВ

Литейный-3

ТВГ-УЭТМ®-110

Ктт = 1000/1 КТ 0,2S

Per. № 52619-13

ЗНГ-110

Ктн =

1 юоооНз/юоНз КТ 0,2

Per. №41794-09

СЭТ-4ТМ.03М.16

КТ 0,2S/0,5

Per. № 36697-17

УСВ-2 Per. № 41681-10

активная

реактивная

0,6

0,9

0,8

1,5

зног-ио

Ктн =

1 юоооНз/юоНз КТ 0,2

Per. №61431-15

25

НЧТЭЦ, ОРУ-ИО кВ, С-2 110 кВ, яч.10, ВЛ-110 кВ зтэо

ТВГ-УЭТМ®-110

Ктт= 1000/1 КТ 0,2S

Per. № 52619-13

ЗНГ-110

Ктн =

1 юоооНз/юоНз КТ 0,2

Per. №41794-09

СЭТ-4ТМ.03М.16

КТ 0,2S/0,5

Per. № 36697-17

активная

реактивная

0,6

0,9

0,8

1,5

ЗНОГ-ИО

Ктн =

ПОООО/а/З/ЮОА/З

КТ 0,2

Per. №61431-15

1

2

3

4

5

6

7

8

9

26

нчтэц, ОРУ-ИО кВ, С-3 110 кВ, яч.24,

ВЛ-110 кВ Заводская-1

ТВГ-УЭТМ®-

110

Ктт = 2000/1 КТ 0,2S

Per. № 52619-13

НКФ-110-57 У1

Ктн =

11 ОООО/л/З/1 ОО/л/З КТ 0,5

Per. № 14205-94

СЭТ-4ТМ.03

КТ 0,2S/0,5

Per. № 27524-04

УСВ-2 Per. № 41681-10

активная

реактивная

0,8

1,3

1,0

1,6

НКФ-110-57

Ктн =

11 ОООО/л/З/1 ОО/л/З

КТ 0,5

Per. № 14205-05

27

НЧТЭЦ, ОРУ-ИО кВ,

С-2 110 кВ,

яч.22,

ВЛ-110 кВ

Заводская-2

ТВГ-УЭТМ®-

110

Ктт = 2000/1 КТ 0,2S

Per. № 52619-13

ЗНГ-110

Ктн =

11 ОООО/л/З/1 ОО/л/З КТ 0,2

Per. №41794-09

СЭТ-4ТМ.03

КТ 0,2S/0,5

Per. № 27524-04

активная

реактивная

0,6

1,0

0,8

1,3

зног-ио

Ктн =

11 ОООО/л/З/1 ОО/л/З КТ 0,2

Per. №61431-15

1

2

3

4

5

6

7

8

9

28

нчтэц, ОРУ-ИО кВ, С-1 110 кВ, яч.7,

ВЛ-110 кВ Сидоровка-1

ТВГ-УЭТМ®-110

Ктт= 1000/1 КТ 0,2S

Per. № 52619-13

ЗНГ-110

Ктн =

1 юоооНз/юоНз КТ 0,2

Per. №41794-09

СЭТ-4ТМ.03М.16

КТ 0,2S/0,5

Per. № 36697-08

УСВ-2 Per. №

41681-10

активная

реактивная

|> о"   о"

0,7

1,1

зног-ио

Ктн =

1 юоооНз/юоНз КТ 0,2

Per. №61431-15

29

НЧТЭЦ, ОРУ-ИО кВ, С-2 110 кВ, яч.8, ВЛ-110 кВ Сидоровка-2

ТВГ-УЭТМ®-110

Ктт= 1000/1 КТ 0,2S

Per. № 52619-13

ЗНГ-110

Ктн =

1 юоооНз/юоНз КТ 0,2

Per. №41794-09

СЭТ-4ТМ.03М.16

КТ 0,2S/0,5

Per. № 36697-08

активная

реактивная

0,6

0,9

0,8

1,5

ЗНОГ-ИО

Ктн =

ПОООО/а/З/ЮОА/З

КТ 0,2

Per. №61431-15

1

2

3

4

5

6

7

8

9

30

нчтэц, ОРУ-ИО кВ, С-1 110 кВ, яч.1,

ВЛ-110 кВ Центр

ТВГ-УЭТМ®-

110

Ктт = 2000/1 КТ 0,2S

Per. № 52619-13

ЗНГ-110

Ктн =

1 юоооНз/юоНз КТ 0,2

Per. №41794-09

СЭТ-4ТМ.03М.16

КТ 0,2S/0,5

Per. № 36697-08

УСВ-2 Per. №

41681-10

активная

реактивная

0,4

0,7

0,7

1,1

зног-ио

Ктн =

1 юоооНз/юоНз КТ 0,2

Per. №61431-15

31

НЧТЭЦ, ОРУ-ИО кВ, С-2 110 кВ, яч.2,

ВЛ-110 кВ

Шильна

ТВГ-УЭТМ®-

110

Ктт = 2000/1 КТ 0,2S

Per. № 52619-13

ЗНГ-110

Ктн =

1 юоооНз/юоНз КТ 0,2

Per. №41794-09

СЭТ-4ТМ.03М.16

КТ 0,2S/0,5

Per. № 36697-08

активная

реактивная

0,6

0,9

0,8

1,5

ЗНОГ-ИО

Ктн =

ПОООО/а/З/ЮОА/З

КТ 0,2

Per. №61431-15

1

2

3

4

5

6

7

8

9

32

нчтэц, ОРУ-ИО кВ, С-1 110 кВ, яч.5,

ВЛ-110 кВ

Челны-1

ТВГ-УЭТМ®-110

Ктт= 1000/1 КТ 0,2S

Per. № 52619-13

ЗНГ-110

Ктн =

1 юоооНз/юоНз КТ 0,2

Per. №41794-09

СЭТ-4ТМ.03М.16

КТ 0,2S/0,5

Per. № 36697-17

УСВ-2 Per. №

41681-10

активная

реактивная

0,6

0,9

0,8

1,5

зног-ио

Ктн =

1 юоооНз/юоНз КТ 0,2

Per. №61431-15

33

НЧТЭЦ, ОРУ-ИО кВ,

С-2 110 кВ,

яч.4,

ВЛ-110 кВ

Челны-2

ТВГ-УЭТМ®-

110

Ктт = 1000/1 КТ 0,2S

Per. № 52619-13

ЗНГ-110

Ктн =

1 юоооНз/юоНз КТ 0,2

Per. №41794-09

СЭТ-4ТМ.03М.16

КТ 0,2S/0,5

Per. № 36697-08

активная

реактивная

0,6

0,9

0,8

1,5

ЗНОГ-ИО

Ктн =

ПОООО/а/З/ЮОА/З

КТ 0,2

Per. №61431-15

1

2

3

4

5

6

7

8

9

34

нчтэц,

ОРУ-ИО кВ, яч.13,

ОВ-1- 110 кВ

ТВГ-УЭТМ®-110

Ктт = 2000/1 КТ 0,2S

Per. № 52619-13

ЗНГ-110

Ктн = иооооа/з/юоа/

3

КТ 0,2

Per. №41794-09

сэт-

4ТМ.03М.16

КТ 0,2S/0,5

Per. № 36697-08

УСВ-2 Per. № 41681-10

активная

реактивная

0,6

0,9

0,8

1,5

зног-ио

Ктн =

1 юоооНз/юоНз КТ 0,2

Per. №61431-15

35

НЧТЭЦ, ОРУ-ИО кВ, яч.35, ОВ-2- 110 кВ

ТВГ-УЭТМ®-110

Ктт = 2000/1 КТ 0,2S

Per. № 52619-13

НКФ-110-57

Ктн =

1 юоооНз/юоНз КТ 0,5

Per. № 14205-05

сэт-

4ТМ.03М.16

КТ 0,2S/0,5

Per. № 36697-08

активная

реактивная

0,8

1,3

1,0

1,6

НКФ-110-57 У1

Ктн =

1 юоооНз/юоНз КТ 0,5

Per. № 14205-94

Пределы допускаемой погрешности СОЕВ, с

±5

Примечания

  • 1     Характеристики относительной погрешности ПК даны для измерения электроэнергии и средней мощности (30 мин).

  • 2     В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.

  • 3     Погрешность в рабочих условиях указана для температуры окружающего воздуха в месте расположения счетчиков электроэнергии от плюс 15 до плюс 25 °C.

  • 4     Допускается замена ТТ, TH и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АПИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

  • 5     Допускается замена УСВ на аналогичные утвержденных типов.

  • 6     Допускается замена наименований ПК без изменения обьекта измерений.

  • 7     В случае необходимости замены СИ предприятие-владелец АПИС КУЭ оформляет в произвольной форме технический акт (далее - ТА) о внесенных изменениях, который должен быть подписан руководителем или уполномоченным им лицом и руководителем или представителем метрологической службы предприятия-владельца и согласован с аккредитованной на право проведения испытаний в целях утверждения типа организацией, обладающей соответствующей областью аккредитации, организует проведение первичной поверки АПИС КУЭ, в части ПК, подвергшихся изменению, вносит изменения в эксплуатационные документы на АПИС КУЭ. ТА хранится совместно со свидетельством о поверке ПК, как неотъемлемая часть АПИС КУЭ.

Таблица 3 - Технические характеристики АИИС КУЭ

Наименование характеристики

Значение

Количество ИК

35

Нормальные условия: параметры сети:

напряжение, % от ином

от 98 до 102

ток, % от 1ном

от 100 до 120

коэффициент мощности

1

частота, Гц

от 49,8 до 50,2

температура окружающей среды, °С

(20±5)

Условия эксплуатации: параметры сети:

напряжение, % от ином

от 90 до 110

ток, % от 1ном

от 2(5) до 120

коэффициент мощности:

COSф

от 0,5 до 1,0

simp

от 0,5 до 0,87

частота, Гц

от 49,6 до 50,4

температура окружающей среды:

для ТТ и ТН, °С

от -40 до +50

для счетчиков, °С

от -40 до +60

для сервера, °С

от +10 до +40

Надежность применяемых в АИИС КУЭ компонентов: счетчики:

среднее время наработки на отказ, ч.

165000

среднее время восстановления работоспособности, сут, не более

3

сервер:

среднее время наработки на отказ, ч.

100000

среднее время восстановления работоспособности, ч

1

Глубина хранения информации: счетчики:

тридцатиминутный профиль нагрузки в двух направлениях, сут.,

не менее

45

при отключении питания, лет

10

сервер:

хранение результатов измерений и информации состояний средств

измерений, лет, не менее

3,5

Защита технических и программных средств АИИС КУЭ от несанкционированного доступа: клеммники вторичных цепей измерительных трансформаторов имеют устройства для пломбирования;

панели подключения к электрическим интерфейсам счетчиков защищены механическими пломбами;

наличие защиты на программном уровне - возможность установки многоуровневых паролей на счетчиках, УСВ, сервере, АРМ;

организация доступа к информации ИВК посредством паролей обеспечивает идентификацию пользователей и эксплуатационного персонала;

защита результатов измерений при передаче.

Наличие фиксации в журнале событий счетчика следующих событий:

фактов параметрирования счетчика;

фактов пропадания напряжения;

фактов коррекции времени.

Возможность коррекции времени в:

счетчиках (функция автоматизирована); сервере (функция автоматизирована).

Возможность сбора информации:

о результатах измерений (функция автоматизированна).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование

Обозначение

Количество

Трансформаторы тока

ТШЛ 20-1

6 шт.

Трансформаторы тока

ТШЛ20Б-1

24 шт.

Трансформаторы тока

ТШЛ-20-1

3 шт.

Трансформаторы тока

ТФЗМ 220Б-1 Т1

2 шт.

Трансформаторы тока

ТОГФ-220

1 шт.

Трансформаторы тока элегазовые

ТРГ-220 II*

3 шт.

Трансформаторы тока

ТВУ-110-II

12 шт.

Трансформаторы тока встроенные

ТВГ-УЭТМ®-110

48 шт.

Трансформаторы тока

ТОГ-110

6 шт.

Трансформаторы напряжения

ЗНОМ-15-63

30 шт.

Трансформаторы напряжения заземляемые

ЗНОЛ.06-10 У3

3 шт.

Трансформаторы напряжения

НКФ-220-58 У1

2 шт.

Трансформаторы напряжения

ЗНГ-УЭТМ®-220

1 шт.

Трансформаторы напряжения

НАМИ-220 УХЛ1

3 шт.

Трансформаторы напряжения элегазовые

ЗНГ-110

3 шт.

Трансформаторы напряжения

НКФ-110-57 У1

3 шт.

Трансформаторы напряжения

НКФ-110-57

3 шт.

Трансформаторы напряжения

ЗНОГ-110

9 шт.

Счетчики электрической энергии многофункциональные

СЭТ-4ТМ.03

5 шт.

Счетчики электрической энергии многофункциональные

СЭТ-4ТМ.03М

9 шт.

Счетчики электрической энергии многофункциональные

СЭТ-4ТМ.03М.16

21 шт.

Устройство синхронизации времени

УСВ-2

1 шт.

Продолжение таблицы 4

Комплексы информационно-вычислительные

ИКМ - Пирамида

1 шт.

Программное обеспечение

Пирамида 2000

1 шт.

Паспорт-Формуляр

АИИСГК22.01.00 ФО

1 экз.

Методика поверки

-

1 экз.

Сведения о методиках (методах) измерений

приведены в Приложении 1 «Методика (метод) измерений количества электрической энергии (мощности) с использованием системы автоматизированной информационно-измерительной коммерческого учета электрической энергии (мощности) (АИИС КУЭ) филиала АО «Татэнерго» - Набережночелнинская ТЭЦ» эксплуатационного документа АИИСГК22.01.00 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения».

Изготовитель

Общество с ограниченной ответственностью «Татарстан Автоматизация и Связь Энерго» (ООО «ТатАИСЭнерго»)

ИНН 1655152750

Адрес: 420107, Республика Татарстан, г. Казань, ул. М. Салимжанова, д. 1 Телефон: +7 (843) 291-81-59

Факс: +7 (843) 291-81-54

Web-сайт: www.tataisenergo.ru

E-mail: office@tataisenergo.ru

Испытательный центр

Общество с ограниченной ответственностью «Спецэнергопроект» (ООО «Спецэнергопроект»)

Адрес: 115419, РФ, г. Москва, ул Орджоникидзе, дом 11 строение 3, этаж 4, помещ. I, ком. 6, 7

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312429 выдан 23.01.2018 г.

В части вносимых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)

Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 24

Телефон (факс): +7 (843) 291-08-33

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310659.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» января 2023 г. № 134

Лист № 1 Регистрационный № 86703-22 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Витимэнергосбыт» ОРУ 110 кВ Мамаканская ГЭС

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Витимэнергосбыт» ОРУ 110 кВ Мамаканская ГЭС (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

  • 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

  • 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер с программным обеспечением (ПО) «АльфаЦЕНТР», устройство синхронизации системного времени (УСВ), автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.

Передача информации от сервера в программно-аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта оптового рынка электроэнергии и мощности (ОРЭМ), в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭМ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов установленного формата в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояний средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

Сервер также обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц, получаемой в формате xml-файлов в соответствии с регламентами ОРЭМ в автоматизированном режиме посредством электронной почты по выделенному каналу связи по протоколу TCP/IP, а также по средствам межсерверного обмена информацией по выделенному каналу связи по протоколу TCP/IP.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УCВ. УСВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера с УСВ осуществляется не реже 1 раза в сутки, корректировка часов сервера производится при расхождении с УСВ более ±1 с.

Сравнение показаний часов счётчиков с часами сервера производится во время сеанса связи. Корректировка часов счётчиков осуществляется при расхождении показаний часов счётчика и сервера более ±1 с.

Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер 133.6, указывается в паспорте-формуляре.

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР». ПО «АльфаЦЕНТР» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Метрологически значимая часть ПО и данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО «АльфаЦЕНТР» указана в таблице 1.

Таблица 1 - Идентификационные данные ПО «АльфаЦЕН

[ТР»

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ac metrology.dll

Номер версии (идентификационный номер) ПО

не ниже 12.1

Цифровой идентификатор ПО

3e736b7f380863f44cc8e6f7bd211c54

Алгоритм вычисления цифрового идентификатора ПО

MD5

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3.

Таблица 2 — Состав ИК АИИС КУЭ и их метрологические характеристики

Но мер ИК

Наименование точки измерений

Измерительные компоненты

Сервер

Вид электроэнергии

Метрологические характеристики ИК

ТТ

TH

Счетчик

УСВ

Г раницы допускаемой основной относительной погрешности, (±6) %

Границы допускаемой относительной погрешности в рабочих условиях, (±6) %

1

2

3

4

5

6

7

8

9

10

1

Мамаканская ГЭС, ОРУ-ИО кВ, ВЛ 110 кВ Мамаканская ГЭС - Мусковит (1С)

ТОГФ-ИО

Кл.т. 0,2S 600/5

Per. №61432-15 Фазы: А; В; С

зног-ио

Кл.т. 0,2 ПОООО/а/З/ЮОА/З Per. №61431-15

Фазы: А, В, С

ЗНОГ-ИО

Кл.т. 0,2 ПОООО/а/З/ЮОА/З Per. №61431-15

Фазы: А, В, С

A1802RLQ-P4G-DW-4

Кл.т. 0,2S/0,5

Per. № 31857-11

УССВ-2 Per. № 54074-13

Сервер, совместимый с платформой х86-х64

Активная

Реактивная

0,6

1,1

  • 1.4

  • 2.4

2

Мамаканская ГЭС, ОРУ-ИО кВ, ВЛ 110 кВ Мамаканская ГЭС - Бодайбинская (ЗС)

ТОГФ-ИО

Кл.т. 0,2S 600/5

Per. №61432-15 Фазы: А, В, С

A1802RALQ-P4G-DW-4

Кл.т. 0,2S/0,5

Per. № 31857-11

Активная

Реактивная

0,6

1,1

  • 1.4

  • 2.4

3

Мамаканская ГЭС, ОРУ-ИО кВ, ВЛ 110 кВ Мамаканская ГЭС - Мамакан I цепь

ТОГФ-ИО

Кл.т. 0,2S 600/5

Per. №61432-15 Фазы: А, В, С

A1802RALQ-

P4GB-DW-4

Кл.т. 0,2S/0,5

Per. № 31857-11

Активная

Реактивная

0,6

1,1

  • 1.4

  • 2.4

Продолжение таблицы 2

1

2

3

4

5

6

7

8

9

10

4

Мамаканская ГЭС, ОРУ-ИО кВ, ВЛ 110 кВ Мамаканская ГЭС - Мамакан II цепь

ТОГФ-ИО

Кл.т. 0,2S 600/5

Per. №61432-15 Фазы: А, В, С

зног-ио

Кл.т. 0,2

11 ОООО/х/З/1 ОО/х/З

Per. №61431-15

Фазы: А, В, С

ЗНОГ-ИО

Кл.т. 0,2

11 ОООО/х/З/1 ОО/х/З

Per. №61431-15

Фазы: А, В, С

A1802RALQ-P4G-DW-4

Кл.т. 0,2S/0,5

Per. № 31857-11

УССВ-2 Per. № 54074-13

Сервер, совместимый с платформой х86-х64

Активная

Реактивная

0,6

1,1

  • 1.4

  • 2.4

Пределы допускаемой абсолютной погрешности часов компонентов АПИС КУЭ в рабочих условиях относительно шкалы времени UTC(SU), с

±5

Примечания:

  • 1   В качестве характеристик погрешности ПК установлены границы допускаемой относительной погрешности ПК при доверительной вероятности, равной 0,95.

  • 2   Характеристики погрешности ПК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.

  • 3    Погрешность в рабочих условиях указана для силы тока 2 % от Ihom; coscp = 0,8инд.

  • 4   Допускается замена ТТ, TH и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АПИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УСВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется актом в установленном собственником АПИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АПИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики

Значение

Количество ИК

4

Нормальные условия: параметры сети:

напряжение, % от Uном

от 95 до 105

сила тока, % от 1ном

от 1 до 120

коэффициент мощности cosф

0,9

частота, Гц

от 49,8 до 50,2

температура окружающей среды, °С

от +15 до +25

Условия эксплуатации:

параметры сети:

напряжение, % от ином

от 90 до 110

сила тока, % от 1ном

от 1 до 120

коэффициент мощности cosф

от 0,5 до 1,0

частота, Гц

от 49,6 до 50,4

температура окружающей среды в месте расположения ТТ и ТН, °С

от -45 до +45

температура окружающей среды в месте расположения счетчиков, °С

от +10 до +30

температура окружающей среды в месте расположения сервера, °С

от +15 до +25

Надежность применяемых в АИИС КУЭ компонентов: для счетчиков:

среднее время наработки на отказ, ч, не менее

120000

среднее время восстановления работоспособности, ч,

2

для УСВ:

среднее время наработки на отказ, ч, не менее

74500

среднее время восстановления работоспособности, ч

2

для сервера:

среднее время наработки на отказ, ч, не менее

100000

среднее время восстановления работоспособности, ч

1

Глубина хранения информации:

для счетчиков: тридцатиминутный профиль нагрузки в двух направлениях, сут,

не менее

180

при отключении питания, лет, не менее

30

для сервера:

хранение результатов измерений и информации состояний

средств измерений, лет, не менее

3,5

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

  • -   журнал счетчиков: параметрирования; пропадания напряжения; коррекции времени в счетчиках.

  • -   журнал сервера: параметрирования; пропадания напряжения;

коррекции времени в счетчиках и сервере; пропадание и восстановление связи со счетчиками.

Защищенность применяемых компонентов:

  • -   механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

сервера.

  • -   защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии; сервера.

Возможность коррекции времени в: счетчиках электрической энергии (функция автоматизирована); сервере (функция автоматизирована).

Возможность сбора информации:

о состоянии средств измерений;

о результатах измерений (функция автоматизирована).

Цикличность: измерений 30 мин (функция автоматизирована); сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 — Комплектность АИИС КУЭ

Наименование

Обозначение

Количество, шт./экз.

Трансформаторы тока

ТОГФ-110

12

Трансформаторы напряжения

ЗНОГ-110

6

Счетчики электрической энергии трехфазные многофункциональные

Альфа А1800

4

Устройство синхронизации системного времени

УССВ-2

1

Сервер

Сервер, совместимый с платформой х86-х64

1

Паспорт-формуляр

АПЭП.АИИС.133.6.ПФ

1

Методика поверки

1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ АО «Витимэнергосбыт» ОРУ 110 кВ Мамаканская ГЭС», аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312078.

Нормативные документы, устанавливающие требования к средству измерений ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Акционерное общество «Витимэнергосбыт» (АО «Витимэнергосбыт») ИНН 3802010714

Адрес: 666904, Иркутская обл., г. Бодайбо, пер. Почтовый, д. 1А Телефон (факс): (39561) 5-61-22

Web-сайт: www.vitimenergosbyt.ru

E-mail: info@vitimenergosbyt.ru

Изготовитель

Акционерное общество «Витимэнергосбыт» (АО «Витимэнергосбыт») ИНН 3802010714

Адрес: 666904, Иркутская обл., г. Бодайбо, пер. Почтовый, д. 1А Телефон (факс): (39561) 5-61-22

Web-сайт: www.vitimenergosbyt.ru E-mail: info@vitimenergosbyt.ru

Испытательный центр

Общество с ограниченной ответственностью «ЭнергоПромРесурс» (ООО «ЭнергоПромРесурс»)

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, оф. 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312047.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» января 2023 г. № 134

Лист № 1 Регистрационный № 73361-18 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры электромагнитные СИМАГ 12

Назначение средства измерений

Расходомеры электромагнитные СИМАГ 12 предназначены для измерения объёмного расхода и объёма электропроводящих жидкостей, а также для использования в составе других средств измерения, в том числе приборов и систем учета тепловой энергии, АСУ ТП и в измерительных системах.

Описание средства измерений

Принцип действия расходомеров электромагнитных СИМАГ 12 основан на законе электромагнитной индукции Фарадея, согласно которому в проводнике, движущемся в магнитном поле, возникает ЭДС. В первичном преобразователе расхода, устанавливаемом в трубопровод, с помощью встроенных катушек создается магнитное поле, роль движущегося проводника выполняет электропроводящая жидкость. Наводимая ЭДС снимается с измерительных электродов, контактирующих с жидкостью, и передаётся в конвертер. Напряжение на электродах пропорционально объёмному расходу жидкости.

Расходомеры изготавливаются в трех исполнениях: компактное, компактное для систем теплоучета и раздельное. В компактном исполнении первичный преобразователь и конвертер объединены в моноблок, в раздельном - первичный преобразователь и конвертер соединяются специализированным кабелем длиной до 50 м. Компактное исполнение для систем теплоучета отличается отсутствием ЖК-дисплея и размещением электроники в клеммной коробке первичного преобразователя. Применяемые конвертеры могут иметь до двух входов подключения датчиков давления с унифицированным выходом 4-20 мА и до двух входов термометров сопротивления.

Расходомеры электромагнитные СИМАГ 12 имеют пассивные аналоговые 4-20 мА и частотно-импульсные выходы (выход с ОК). Передача данных в систему верхнего уровня осуществляется по интерфейсу RS485 по протоколу Modbus ASCII или RTU.

Расходомеры имеют класс исполнения А, В, С, которые отличаются динамическим диапазоном и погрешностью измерений.

Общий вид расходомеров электромагнитных СИМАГ-12 представлен на рисунке 1 и 3.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Заводские номера расходомеров имеют цифровой формат, наносятся на корпус клеммой коробки ППР и на корпус конвертера. Обозначение места нанесения заводского номера представлены на рисунке 3.

Приказ Росстандарта №134 от 25.01.2023, https://oei-analitika.ru

а)

б)

Рисунок 1 - Расходомеры электромагнитные СИМАГ 12: а) компактное исполнение, б) раздельное исполнение

Приказ Росстандарта №134 от 25.01.2023, https://oei-analitika.ru

а)

б)

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

место нанесения заводского номера

Приказ Росстандарта №134 от 25.01.2023, https://oei-analitika.ru

б)

а)

Приказ Росстандарта №134 от 25.01.2023, https://oei-analitika.ru

в)

Приказ Росстандарта №134 от 25.01.2023, https://oei-analitika.ru

г)

Рисунок 3 - внешний вид расходомеров электромагнитных СИМАГ 12 с Ду до 8 мм. а) компактное исполнение; б, в, г) раздельное исполнение.

Программное обеспечение

Встроенное ПО выполняет функции обработки измерительной информации, отображения измерительной информации на жидкокристаллическом дисплее (при наличии), а также преобразования её в виде нормированных сигналов (токовых и/или частотноимпульсных).

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значения

Идентификационное наименование ПО

Симаг-12

Номер версии (идентификационный номер) ПО

3.2

Цифровой идентификатор ПО

0x11DE

Метрологические и технические характеристики

Технические и метрологические характеристики расходомеров электромагнитных СИМАГ 12 представлены в таблицах 2, 3, 4, 5, 6.

Таблица 2 - Основные метрологические характеристики

Наименование параметра

Значение для класса

А

В

С

Диаметр условного прохода (Ду), мм

от 5 до 1600

от 2 до 1600

от 2 до 1000

Динамический диапазон

1: 250

1: 125

1: 62,5

Пределы допускаемой приведенной к переходному расходу, погрешности измерений объёмного расхода в диапазонах расходов, %: Qmin < Q < Qt

после имитационной поверки2)

±1

±1

±0,5 ±0,75

±0,25; (±0,3)1)

Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма, в диапазонах расходов, %:

Qt < Q < Qmax

после имитационной поверки2)

±1

±1

±0,5 ±0,75

±0,25; (±0,3)1)

Давление измеряемой среды, МПа, не более

4

Диапазон температур измеряемой среды, °С

от -40 до +150

Рабочий диапазон частотного выхода, Г ц

от 0,1 до 2000

Пределы относительной погрешности воспроизведения значения объёмного расхода по частотному выходу, %

±0,05

Диапазон воспроизведения силы тока, мА

от 4 до 20

Пределы, приведенной к диапазону воспроизведения силы тока, погрешности воспроизведения значения объёмного расхода по аналоговому выходу, %

±0,5

Диапазон измерения силы тока, мА

от 4 до 24

Пределы допускаемой, приведенной к диапазону измерения силы тока, погрешности измерения силы тока, %

±0,5

Диапазон измерений значений сопротивления, соответствующих температуре, Ом

от 60 до 200

Пределы допускаемой абсолютной погрешности, при преобразовании сопротивления в значение температуры, °С

±0,2

Примечания:

  • 1) Для расходомеров электромагнитных СИМАГ-12 с Ду от 2 до 8 мм;

  • 2) Имитационная поверка применяется для расходомеров электромагнитных СИМАГ-12 с Ду 10 мм и более.

Таблица 3 - Основные технические характеристики

Наименование параметра

Значение

Напряжение питания переменного тока частотой 50 Гц, В

от 110 до 250

Напряжение питания постоянного тока, В

2 4 +50%

24-25%

Потребляемая мощность, Вт, не более

10

Условия эксплуатации:

  • - температура окружающей среды вторичного преобразователя расхода ( конвертера ), °С

  • - температура окружающей среды первичного преобразователя расхода ( сенсора ), °С

  • - относительная влажность для конвертера при t = 35 °С, %

  • - относительная влажность для первичного преобразователя при t = 35 °С, %

  • - атмосферное давление, кПа

от -20 до +50

от -40 до +80 до 80, без конденсации влаги

до 95, без конденсации влаги от 84,0 до 106,7

Средний срок службы, лет

10

Средняя наработка на отказ, ч

75000

Таблица 4 - Диапазон измерений объемного расхода жидкости, класс А

Ду, мм

Qmin, м3

Qt, м3

Qm™, м3

Qmax, м3

5

0,003534

0,010603

0,706858

0,883573

6

0,005089

0,015268

1,017876

1,272345

10

0,01414

0,04241

2,82743

3,53429

15

0,03181

0,09543

6,36173

7,95216

20

0,05655

0,16965

11,30973

14,13717

25

0,08836

0,26507

17,67146

22,08932

32

0,1448

0,4343

28,9529

36,1911

40

0,2262

0,6786

45,2389

56,5487

50

0,3534

1,0603

70,6858

88,3573

65

0,5973

1,7919

119,4591

149,3238

70

0,6927

2,0782

138,5442

173,1803

80

0,9048

2,7143

180,9557

226,1947

100

1,414

4,241

282,743

353,429

125

2,209

6,627

441,786

552,233

150

3,181

9,543

636,173

795,216

200

5,655

16,965

1130,973

1413,717

250

8,836

26,507

1767,146

2208,932

300

12,72

38,17

2544,69

3180,86

400

22,62

67,86

4523,89

5654,87

500

35,34

106,03

7068,58

8835,73

600

50,89

152,68

10178,76

12723,45

800

90,48

271,43

18095,57

22619,47

1000

141,4

424,1

28274,3

35342,9

1200

203,6

610,7

40715

50893,8

1600

361,9

1085,7

72382,3

90477,9

Примечание:

Qmin - минимальный расход

Qt - переходной расход

^^ном - номинальный расход

Qmax - перегрузочный расход

Ду, мм

Qmin, м3

Qt, м3

Qm™, м3

Qmax, м3

2

0,001131

0,003393

0,113097

0,141372

2,5

0,001767

0,005301

0,176700

0,220893

4

0,004524

0,013572

0,452389

0,565487

5

0,007069

0,021206

0,706858

0,883573

6

0,010179

0,030536

1,017876

1,272345

8

0,018096

0,054287

1,809557

2,261947

10

0,02827

0,08482

2,82743

3,53429

15

0,06362

0,19085

6,36173

7,95216

20

0,1131

0,33929

11,30973

14,13717

25

0,17671

0,53014

17,67146

22,08932

32

0,2895

0,8686

28,9529

36,1911

40

0,4524

1,3572

45,2389

56,5487

50

0,7069

2,1206

70,6858

88,3573

65

1,1946

3,5838

119,4591

149,3238

70

1,3854

4,1563

138,5442

173,1803

80

1,8096

5,4287

180,9557

226,1947

100

2,827

8,482

282,743

353,429

125

4,418

13,254

441,786

552,233

150

6,362

19,085

636,173

795,216

200

11,31

33,929

1130,973

1413,717

250

17,671

53,014

1767,146

2208,932

300

25,45

76,34

2544,69

3180,86

400

45,24

135,72

4523,89

5654,87

500

70,69

212,06

7068,58

8835,73

600

101,79

305,36

10178,76

12723,45

700

137,50

416,00

13850,10

17320,00

800

180,96

542,87

18095,57

22619,47

900

227,2

685,0

22880,2

28480,0

1000

282,7

848,2

28274,3

35342,9

1200

407,2

1221,5

40715

50893,8

1600

723,8

2171,5

72382,3

90477,9

Примечание:

Qmin - минимальный расход

Qt - переходной расход

^^ном - номинальный расход

Qmax - перегрузочный расход

Ду, мм

Qmin, м3

Qt, м3

Qm™, м3

Qmax, м3

2

0,002262

0,006785

0,113097

0,141372

2,5

0,003534

0,010603

0,176700

0,220893

4

0,009048

0,027143

0,452389

0,565487

5

0,014251

0,042754

0,706858

0,883573

6

0,020522

0,061565

1,017876

1,272345

8

0,036191

0,108573

1,809557

2,261947

10

0,05700

0,17101

2,82743

3,53429

15

0,12826

0,38478

6,36173

7,95216

20

0,22802

0,68406

11,30973

14,13717

25

0,35628

1,06884

17,67146

22,08932

32

0,5837

1,7512

28,9529

36,1911

40

0,9121

2,7362

45,2389

56,5487

50

1,4251

4,2754

70,6858

88,3573

65

2,4084

7,2253

119,4591

149,3238

70

2,7932

8,3797

138,5442

173,1803

80

3,6483

10,9449

180,9557

226,1947

100

5,7

17,101

282,743

353,429

125

8,907

26,721

441,786

552,233

150

12,826

38,478

636,173

795,216

200

22,802

68,406

1130,973

1413,717

250

35,628

106,884

1767,146

2208,932

300

51,3

153,91

2544,69

3180,86

400

91,21

273,62

4523,89

5654,87

500

142,51

427,54

7068,58

8835,73

600

205,22

615,65

10178,76

12723,45

800

364,83

1094,49

18095,57

22619,47

1000

570

1710,1

28274,3

35342,9

Примечание:

Qmin - минимальный расход

Qt - переходной расход

^^ном - номинальный расход

Qmax - перегрузочный расход

Знак утверждения типа

наносится на корпус конвертера и первичного преобразователя методом фотолитографии и титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 7- Комплектность средства измерений

Наименование

Количество

Расходомер электромагнитный СИМАГ 12

1 шт.

Руководство по эксплуатации

1 экз.

Паспорт

1 экз.

Монтажный комплект

по заказу

Соединительный кабель (при раздельном исполнении, по запросу с указанием длины)

1 шт.

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации ПМЕК.407111.005 РЭ в разделе 3 Устройство и работа.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;

ПМЕК.407111.005 ТУ «Расходомеры электромагнитные СИМАГ 12. Технические условия».

Изготовитель

Общество с ограниченной ответственностью «Геолинк Ньютек»

(ООО «Геолинк Ньютек»)

Адрес: Россия, 117105, г. Москва, вн.тер.г. муниципальный округ Нагатино-Садовники, ш. Варшавское, д. 37А, стр. 2, эт. 2, пом. V, ком. № 1А

ИНН 7710494607 Тел./факс: 8(495) 380-21-64 E-mail: newtech@geolink.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46 Тел./факс: (495)437-55-77 / 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» января 2023 г. № 134

Лист № 1 Регистрационный № 60603-15 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерительная массового расхода и массы пара на базе расходомера-счетчика вихревого объемного YEWFLO DY и комплекса измерительновычислительного CENTUM CS3000R3 на ЗБ ОАО «ТАИФ-НК»

Назначение средства измерений

Система измерительная массового расхода и массы пара на базе расходомера-счетчика вихревого объемного YEWFLO DY и комплекса измерительно-вычислительного CENTUM CS3000R3 на ЗБ ОАО «ТАИФ-НК» (далее - ИС) предназначена для измерений массового расхода и массы пара.

Описание средства измерений

Принцип действия ИС заключается в непрерывном измерении и преобразовании комплексом измерительно-вычислительным CENTUM CS3000R3 входных сигналов, поступающих от расходомера-счетчика вихревого объемного YEWFLO DY, преобразователя (датчика) давления измерительного EJ* модели EJA530Е, термометра сопротивления серии W модификации W-M в комплекте с преобразователем измерительным PR модели PR 5335D. Тем самым, ИС обеспечивает одновременное измерение следующих параметров потока пара: объемный расход и объем, избыточное давление, температура. В соответствии с МИ 2451-98 комплекс измерительновычислительный CENTUM CS3000R3 автоматически рассчитывает плотность пара по измеренному избыточному давлению и температуре. Далее автоматически выполняется расчет массового расхода и массы пара на основе измерений объемного расхода и объема, и рассчитанной плотности пара.

ИС состоит из одной измерительной линии (далее - ИЛ), в состав которой входят следующие средства измерений: расходомер-счетчик вихревой объемный YEWFLO DY (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 17675-04); преобразователь (датчик) давления измерительный EJ* (регистрационный номер 59868-15) модели EJA530E (далее - датчик давления); термометр сопротивления серии W (регистрационный номер 41563-09) модификации W-M в комплекте с преобразователем измерительным PR (регистрационный номер 51059-12) модели PR 5335D; комплекс измерительно-вычислительный CENTUM CS3000R3 (регистрационный номер 58144-14) (далее - ИВК).

Взрывозащищенность (искробезопасность) электрических цепей ИС при эксплуатации достигается путем применения преобразователей измерительных модели D1000 (регистрационный номер 44311-10) модификаций D1010D и D1014D (далее -преобразователь).

ИС представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного и единичного отечественного и импортного изготовления. Монтаж и наладка ИС осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией ИС и эксплуатационными документами ее компонентов.

ИС обеспечивает выполнение следующих функций:

  • - измерение объема и объемного расхода пара при рабочих условиях, температуры, давления и расчет массового расхода и массы пара;

  • - вычисление плотности пара в рабочих условиях в соответствии с МИ 2451-98;

  • - регистрацию, индикацию, хранение и передачу на верхний уровень результатов измерений и вычислений;

  • - формирование, отображение и печать текущих отчетов;

  • - защита системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.

Заводской номер ИС наносится типографским способом на табличку, расположенную на шкафу, в котором размещен ИВК.

Нанесение знака поверки на ИС не предусмотрено.

Пломбирование ИС не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) ИС обеспечивает реализацию функций ИС.

Защита ПО ИС от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.

Идентификационные данные ПО ИС приведены в таблице 1.

Таблица 1 - Идентификационные данные

ПО ИС

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MI2451 Z.

EDF

MI2451RO. EDF

STP F1083.

EDF

STPS1083. EDF

Номер версии (идентификационный номер) ПО

1.0

1.0

1.0

1.0

Цифровой идентификатор ПО

CB1BBE61

D4223222

7CA54642

CA68D2D0

Алгоритм   вычисления   цифрового

идентификатора ПО

CRC-32

CRC-32

CRC-32

CRC-32

Другие идентификационные данные

ПО ИС

ПО ИС защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя, ведения доступного только для чтения журнала событий.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики Метрологические характеристики ИС представлены в таблице 2.

Таблица 2 - Метрологические характеристики ИС

Наименование характеристики

Значение

Диапазон измерений массового расхода пара, кг/ч

от 961 до 26700

Пределы допускаемой относительной погрешности измерений массового расхода и массы пара, %:

- в диапазоне измерений объемного расхода пара при рабочих условиях от 285,0 до 1906,5 м3

±3,0

- в диапазоне измерений объемного расхода пара при рабочих условиях от 1906,5 до 4355,5 м3

±1,8

Основные технические характеристики ИС представлены в таблице 3.

Таблица 3 - Основные технические характеристики ИС

Наименование характеристики

Значение

Измеряемая среда

Перегретый пар

Объемный расход пара при рабочих условиях, м3

от 285,0 до 4355,5

Избыточное давление пара, МПа

от 0,59 до 1,10

Температура пара, °С

от +180 до +190

Условия эксплуатации:

а) температура окружающей среды, °C:

- в месте установки ИЛ

от -30 до +30

- в месте установки датчика давления

от +5 до +30

- в месте установки преобразователей, ИВК

от +15 до +25

б) относительная влажность (без конденсации влаги), %

не более 95

в) атмосферное давление, кПа

от 84 до 106

Параметры электрического питания:

- напряжение переменного тока, В

220+32

- частота переменного тока, Г ц

50±1

Потребляемая мощность, В^А, не более

1000

Габаритные размеры отдельных блоков, мм, не более:

- ширина

1200

- высота

2100

- глубина

800

Масса, кг, не более

1000

Средний срок службы, лет, не менее

10

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Комплектность ИС представлена в таблице 4.

Таблица 4 - Комплектность ИС

Наименование

Обозначение

Количество

Система измерительная массового расхода и массы пара на базе расходомера-счетчика вихревого объемного YEWFLO   DY   и   комплекса   измерительновычислительного   CENTUM   CS3000R3   на   ЗБ

ОАО «ТАИФ-НК», заводской № 1083

-

1 шт.

Паспорт

1 экз.

Руководство по эксплуатации

-

1 экз.

Сведения о методиках (методах) измерений

«Инструкция. Государственная система обеспечения единства измерений. Массовый расход и масса пара. Методика измерений системой измерительной массового расхода и массы пара на базе расходомера-счетчика вихревого объемного YEWFLO DY и комплекса измерительно-вычислительного CENTUM CS3000R3 на Заводе Бензинов АО «ТАИФ-НК», регистрационный номер ФР.1.29.2022.44352.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения.

Изготовитель

Завод бензинов Открытое акционерное общество «ТАИФ-НК»

(ЗБ ОАО «ТАИФ-НК»)

Адрес: 423570, г. Нижнекамск-11, а/я 20

тел. (8555) 38-17-36, факс (8555) 38-17-15

Испытательный центр

ГЦИ СИ ООО «Метрологический центр СТП»

Адрес: 420017, г. Казань, ул. Петербургская, д. 50, корп. 5

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № 30151-11.

В части вносимых изменений

Общество с ограниченной ответственностью Центр Метрологии «СТП»

(ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская,

д. 50, корп. 5, оф. 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.




Приказ Росстандарта №134 от 25.01.2023, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

25 января 2023 г.

134

Москва

О внесении изменений в сведения об утвераденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

  • 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

  • 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

    4. Контроль за исполнснистг^ястияще^оттрикязЕГОстявпяк^за собой,

    Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Заместитель Руководителя

Сертификат: 646070CB8580659469A85BF6D1B138CO Кому выдан: Лазаренко Евгений Русланович Действителен: с 20,12.2022 до 14.03.2024

Е.Р .Лазаренко




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
