Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «29» июня 2020 г. № 1144

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа КТМ600 РУС

Счетчики газа КТМ600 РУС предназначены для измерений и вычислений объёмного расхода, объёма газа при рабочих и стандартных условиях, массового расхода различных неагрессивных и агрессивных газов и пара, в том числе природного, влажного, попутного нефтяного и факельных газов в однофазной области параметров.

Принцип измерения счетчиков газа КТМ600 РУС (далее - счетчики) основан на измерении разности времени прохождения ультразвуковых импульсов. На обеих сторонах трубопровода под определенным углом к потоку устанавливаются приемопередающие блоки. Приемопередающие блоки имеют пьезоэлектрические преобразователи ультразвука, работающие попеременно как приемник и передатчик. Звуковые импульсы посылаются под углом к направлению газового потока. В зависимости от угла и скорости газового потока в результате эффектов вовлечения в движение и торможения наблюдается различное время распространения для определенного направления звуковых импульсов. Разница во времени распространения звуковых импульсов тем значительнее, чем больше скорость газового потока и чем меньше угол к направлению движения потока. Скорость газового потока складывается из разницы двух значений времени распространения независимо от значения скорости ультразвука. Изменения скорости звука в результате колебаний давления или температуры при данном методе измерения не оказывают влияния на рассчитанное значение скорости газового потока.

В зависимости от модели, для более точного определения объема и расхода газа в счетчике может быть установлено до восьми пар ультразвуковых приемопередатчиков, которые передают сигнал без его отражения от внутренней стенки корпуса счетчика. Пары приемопередатчиков стандартно располагаются в одной плоскости параллельно друг другу; в специальных исполнениях - в двух пересекающихся плоскостях.

Конструктивно стандартная модификация счетчика состоит из корпуса, с установленными в нем ультразвуковыми приемопередатчиками (электроакустическими преобразователями), и одного Устройства Обработки Сигналов (УОС), который закреплен с наружной стороны корпуса. Электронный блок может разворачиваться вокруг своей оси на угол до 330 градусов. Электронный блок может быть оснащен встроенным вычислителем расхода. В состав электронного блока входит жидкокристаллический дисплей, на котором могут отображаться результаты измерений и сообщения системы самодиагностики; результаты вычислений, данные архива, показания внешних датчиков - в модификации со встроенным вычислителем.

Модификация КТМ600 РУС Квадро - в один стандартный корпус встроено два идентичных независимых счетчика, каждый из которых оснащен четырьмя парами приемопередатчиков и собственным электронным блоком. Данная система позволяет осуществлять полное дублирование результатов измерений одним прибором.

Модификация счетчика со встроенным в электронный блок вычислителем расхода дополнительно обеспечивает вычисление объемного расхода и объема газа при стандартных условиях, массового расхода и массы газа. Вычисление теплофизических свойств газовых смесей различного состава, осуществляется по специальным методикам, утвержденным и аттестованным в установленном порядке.

Все изменения конфигурируемых параметров или архивов автоматически протоколируются.

Счетчик присоединяется к трубопроводу с помощью фланцев, выполненных по стандартам ГОСТ, ANSI, DIN или специального исполнения (в зависимости от заказа).

В счетчиках предусмотрена автоматическая самодиагностика и проверка нулевых и контрольных значений измеряемых величин.

В счетчиках предусмотрена возможность измерения расхода газа как в прямом, так и в обратном направлениях (в реверсивном режиме).

В счетчиках предусмотрен набор устройств ввода/вывода:

• - аналоговый выход - активный/пассивный, оптически изолированный 4-20 мА; максимальная нагрузка 250 Ом;

• - цифровые выходы - пассивные, оптически изолированные типа открытый коллектор или NAMUR;

• - один или два интерфейса RS-485 (в зависимости от модификации);

• - протокол шины - Modbus ASCII/ RTU, HART;

• - Ethernet TCP/IP (через дополнительный модуль)

• - для модификаций со встроенным в электронный блок вычислителем расхода, предусмотрен ввод в автоматическом режиме значений с датчиков температуры и давления - по протоколу HART; с других датчиков параметров газа (хроматограф, плотномер и т.д.) - по протоколу Modbus.

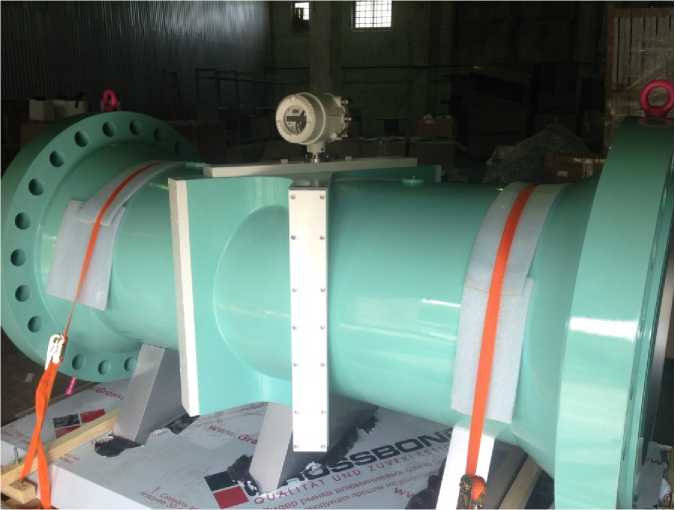

Рисунок 1 - Внешний вид счетчика (в стандартной модификации).

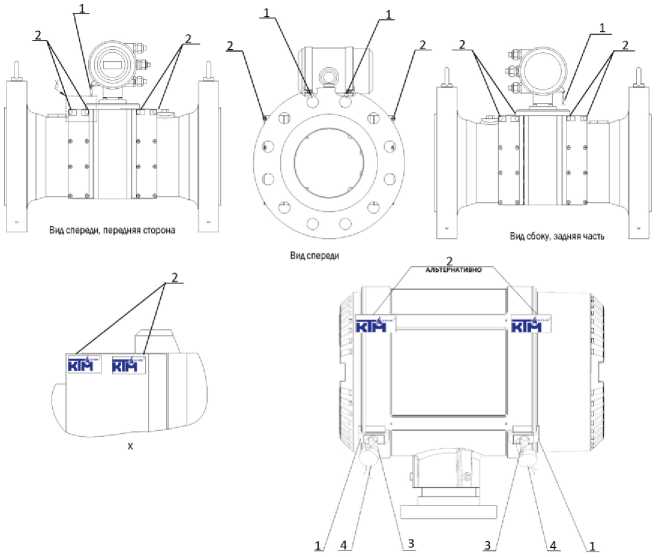

Рисунок 2 - Схема пломбирования (места нанесения знака поверки);

1 - Предохранительный хомут, 2 - Пломбирующая наклейка,

3 - Места для пломб для крышки передней части и задней части, 4 - Винт с крестообразным сверлением головки М4.

Алгоритмы вычислений счетчиков базируются на программном обеспечении электронного блока и предназначены для следующих задач:

• - приведения измеренного объемного расхода и объема газа в рабочих условиях в объемный расход и объем газа при стандартных условиях, вычисление массового расхода и массы газа;

• - вычисления теплофизических свойств газа.

• - формирование и хранение энергонезависимых архивов событий, измеренных и вычисленных значений (состав и глубина архивов гибко настраиваемые);

• - сигнализацию отказов и превышения установленных пределов измерений подключенных внешних датчиков;

• - передачу информации по имеющимся интерфейсам связи, в том числе с выводом на принтер;

• -  периодическое введение и регистрацию значений условно-постоянных величин;

• - защиту от несанкционированного доступа к параметризации и архивам.

Доступ к счетчику может осуществляться с помощью конфигурационного программного обеспечения MEPAFLOW600 СВМ, которое состоит из набора программ редактирования. MEPAFLOW600 СВМ предназначено для конфигурирования, параметризации и диагностики счетчика. Содержит процедурные модули, предназначенные для проведения проверки технического состояния счетчика и его поверки, такие как CBM (модуль автоматического сбора и обработки диагностических данных счетчика), калькулятор скорости звука в среде и другие модули.

Набор программ MEPAFLOW600 СВМ защищен многоуровневой системой защиты, которая предоставляет доступ только уполномоченным пользователям и одновременно определяет, какие из данных пользователь может вводить или изменять. При изменении конфигурации счетчика, настройки системы защиты, в том числе уровни доступа пользователей, задают вход по паролю через пользовательские интерфейсы.

Таблица 1- Идентификационные данные ПО

Примечание - конфигурационные параметры, значения условно-постоянных величин, параметры хранения измеренной информации и другие метрологически значимые параметры определяемые, изменяемые, передаваемые в процессе эксплуатации защищены многоуровневой системой паролей доступа с обязательным протоколированием всех вмешательств. Целостность метрологически значимого ПО, не относящегося к области кода, определяют по журналам событий и состояниям специально выделенных параметров конфигурации, предназначенных для целей проверки целостности ПО в соответствии с руководством по эксплуатации.

Уровень защиты ПО в соответствии с Р 50.2.077-2014 - высокий.

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Таблица 4 - Диапазоны расходов газа при измерении объемного расхода газа в рабочих условия.

Пр одолжение таблицы 4

наносят на титульный лист руководства по эксплуатации методом компьютерной графики в верхнем левом углу, на боковую панель счетчика в центре методом наклейки.

Таблица 5

Поверка осуществляется по документу МП 0302-13-2015 с изменением №1 «Инструкция. ГСИ. Счётчики газа КТМ600 РУС. Методика поверки», утвержденному ФГУП «ВНИИР» 27 апреля 2018 г.

Основные средства поверки:

• -   установка поверочная расходоизмерительная, поверочная среда: природный газ, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности ±0,23% (или средним квадратическим отклонением результатов измерений не более 0,05% при 11 независимых измерениях, и неисключенной систематической погрешности не превышающей 0,1%);

• -   рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014 (установка поверочная расходоизмерительная, поверочная среда: воздух или природный газ, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности ±0,3%);

• -  секундомер электронный с таймерным выходом СТЦ-2м (регистрационный № 65349-16), диапазон измерения и отработки интервалов времени от 0,01 до 9999,99 с, пределы погрешности измерения интервалов Т времени ±(15П0^-6Т+0,01);

• -   частотомер Ч3-63 (регистрационный № 9084-83), диапазон измеряемых частот от 0,01 Гц до 20 МГц ;

• -  термометр сопротивления типа ТСП (регистрационный № 33565-06), пределы измерений от минус 20 °C до 70 °C, пределы допускаемой погрешности ±0,1%;

• -  эталонный манометр МО (регистрационный № 5768-67) с верхним пределом, соответствующим максимальному рабочему давлению конкретного исполнения счетчика, класс точности 0,16.

Допускается применением аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или паспорт.

приведены в эксплуатационном документе.

Приказ Росстандарта от 29.12.2018 № 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа

ГОСТ 30319.(0-3)-96 Газ природный. Методы расчета физических свойств

ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода

ГОСТ Р 8.733 - 2011 ГСИ. Системы измерений количества и параметров свободного нефтяного газа. Общие метрологические и технические требования

ГСССД МР 113-03 Определение плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости влажного нефтяного газа в диапазоне температур 263...500 К при давлениях до 15 МПа

ТУ 4213-002-20642404-2014 Счётчики «КТМ600 РУС». Технические условия.

Общество с ограниченной ответственностью «НПП КуйбышевТелеком-Метрология» (ООО «НПП КуйбышевТелеком-Метрология»)

ИНН 6312102369

Адрес: 443052, г. Самара, ул. Земеца, д.26Б, оф. 413

Тел./факс: (846) 202-00-65

E-mail: info@ktkprom.com

Web-сайт: www.ktkprom.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, г.Казань, ул. 2-я Азинская, 7а

Тел. (843) 272-70-62, факс. (843) 272-0032

E-mail: vniirpr@bk.ru

Web-сайт: http://www.vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

29 июня 2020 г.

Москва

О продлении срока действия свидетельства об утверждении типа средства измерений № 60534/2 «Счетчики газа КТМ600 РУС» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля

• 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Н1Ш Куйбышев Телеком-Метрология» от 15 апреля

• 2020 г. № 28/1 и № 28/2, приказываю:

• 1. Внести изменения в описание типа на счетчики газа КТМ600 РУС, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 62301-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства об утверждении типа № 60534/2 «Счетчики газа КТМ600 РУС» на последующие 5 лет.

• 3. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 4. Контроль за исполненном настоящего приказа оставляю за собой.
