ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы автомобильные неавтоматического действия МВСК-УВ

Весы МВСК-УВ предназначены для измерения массы автотранспортных средств в режиме статического взвешивания.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и весоизмерительного прибора, расположенного в отапливаемом помещении весовой. ГПУ может включать в себя от одной до пяти весовых платформ, одна из которых (первая) опирается на четыре тензодатчика, а каждая последующая - на два датчика. Весовая платформа конструктивно состоит из двух жестко закрепленных поперечными балками полуплатформ. Весы могут быть смонтированы на фундаменте в приямке или на подготовленной площадке, соответствующей следующим требованиям: асфальтное либо асфальтобетонное покрытие толщиной не менее 80 мм (ГОСТ 9128-97), бетонное покрытие (инструкция ВСН 139-80), плиты дорожные (ГОСТ 21924.2-84).

В весах применяются датчики типа С11 (г/реестр № 51168-12) производства ф. «Deasar Sensors Ou», Эстония или RC3 (г/реестр № 50843-12) производства ф. «Flintec GmbH», Германия, или ZS модели ZSF (госреестр № 57674-14) производства ф. «Keli SENSING TECHNOLOGY (Ningbo) Co., Ltd», Китай.

В составе весов применяются весоизмерительные приборы типа CI модели И-6000А (г/реестр № 50968-12) производства ф. «CAS Corporation Ltd», Р. Корея или типа КСК (госреестр № 68544-17) производства ООО «Трабис» и ООО «Вектор-ПМ», РФ, г. Пермь.

Принцип действия весов основан на преобразовании деформаций упругих элементов тензорезисторных датчиков, возникающих под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от тензодатчиков преобразуются в цифровые при помощи весоизмерительного прибора, и результат взвешивания в единицах массы отображается на цифровом дисплее прибора.

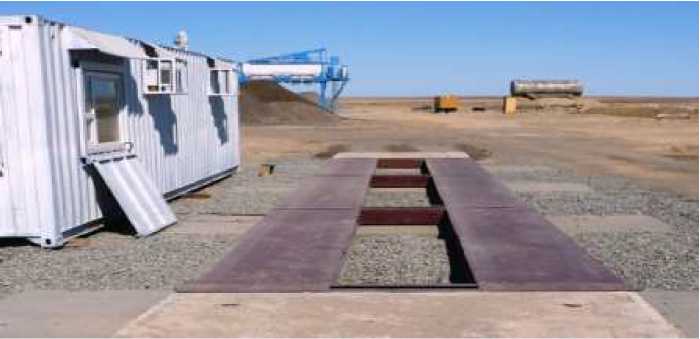

Общий вид весов представлен на рисунке 1.

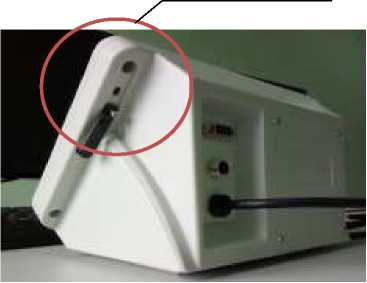

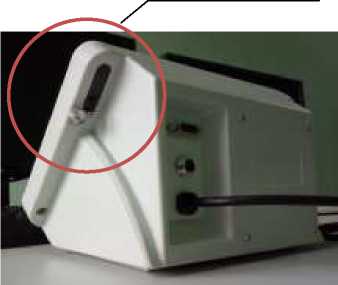

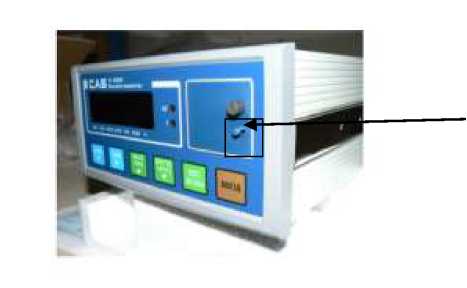

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Рисунок 1 - Общий вид весов МВСК-УВ

Прибор весоизмерительный CI-6000A

Доступ открыт

Опломбировано

Прибор весоизмерительный КСК18

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Форма маркировки весов: МВСК-УВ Max - N - X, где

Max - значение максимальной нагрузки весов: 15, 25, 30, 40, 60, 80, 100 т;

N - длина ГПУ, м;

X - тип датчика: С11, RC3, ZS.

Программное обеспечение (далее ПО) приборов CI-6000A и КСК является встроенным и полностью метрологически значимым. Идентификационным признаком ПО служит номер версии, который доступен для просмотра во встроенном меню («Калибровка индикатора») для С1-6000А и по запросу из меню прибора для КСК.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю входа в режим юстировки, на передней панели корпуса прибора С1-6000А и на задней панели корпуса прибора КСК18, для моделей КСК10 и КСК22 - посредством пароля.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Класс точности весов по ГОСТ OIML R 76-1-2011.........................................III (средний)

Значения максимальной нагрузки весов (Max), минимальной нагрузки (Min), поверочного интервала (е), действительной цены деления (d), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой абсолютной погрешности при поверке приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов

допускаемых погрешностей при первичной поверке.

Пределы допускаемой погрешности устройства установки на нуль........................± 0,25 е

Диапазон устройства выборки массы тары...............................................от 0 до 50% Max

Таблица 3 - Технические характеристики весов

Таблица 4 - Габаритные размеры, масса ГПУ весов и количество платформ в составе весов

наносится фотохимическим способом на маркировочную табличку, закрепленную на металлоконструкции ГПУ, и на титульный лист Руководства по эксплуатации типографским способом.

Таблица 5 - Комплектность весов

осуществляется по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Метрологические и технические требования. Испытания», Приложение ДА.

Основные средства поверки:

рабочий эталон 4 разряда по ГОСТ 8.021-2015 - гири класса точности М1, М1-2 и М3 по ГОСТ OIML R 111-1-2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) паспорт на весы.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Метрологические и технические требования. Испытания»;

ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерения массы».

Общество с ограниченной ответственностью «Трабис» (ООО «Трабис»)

ИНН 5903091449

Адрес: 614094, г. Пермь, ул. Челюскинцев, д. 8а, офис 15 Телефон/факс: +7 (342) 211-42-98

Е-mail: trabis@yandex.ru

Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии» (ФГУП «СНИИМ»)

Адрес: 630004, г. Новосибирск, пр. Димитрова, 4

Телефон/факс: +7 (383) 210-08-14

Е-mail: director@sniim.ru

Аттестат аккредитации ФГУП «СНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310556 от 14.01.2015 г.
