№534 от 23.03.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 32242
О переоформлении свидетельства об утверждении типа средства измерений № 41329 "Анализаторы спектра R&S FSC3, R&S FSC6 " и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 534 от 23.03.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
23 марта 2018 г.
№ 534
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 41329 «Анализаторы спектра R&S FSC3, R&S FSC6 » и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением представительства фирмы «РОДЕ И ШВАРЦ ГМБХ И КО.КГ» от 27 февраля 2018 г. № D1 2112/84 приказываю:
1. Внести изменения в описание типа на анализаторы спектра R&S FSC3, R&S FSC6, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 45685-10, изложив его в новой редакции согласно приложению к настоящему
приказу.
-
2. Переоформить свидетельство об утверждении типа № 41329 «Анализаторы спектра R&S FSC3, R&S FSC6», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 45685-10, в связи с добавлением нового изготовителя - «Rohde & Schwarz Technologies Malaysia Sdn Bhd», Малайзия.
-
3. Управлению метрологии (E.P. Лазаренко), (А.Ю.Кузин) обеспечить r оформление свидетельства г опйешием'^паяэткдат^’йзмйрений и выдачу его
хранится в системе электронного документооборота •'
юридическому лицу ИЛИ ИР дивадуоявето^п^^^
-
4. Контроль за исполк е.
СьЕДс.! ikIЯ О <_LP ГиФИКА ГЕ 3i 1
13
i собой.
Заместитель Руководителя
Сертификат: 00E1036ECOC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018
I---------- -----------
С.С.Голубев
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «23» марта 2018 г. №534
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы спектра R&S FSC3, R&S FSC6
Назначение средства измеренийАнализаторы спектра R&S FSC3, R&S FSC6 предназначены для измерений и визуального наблюдения составляющих спектра периодически повторяющихся сигналов и стационарных шумов.
Описание средства измеренийАнализаторы спектра R&S FSC3, R&S FSC6 представляют собой автоматически или вручную перестраиваемые супергетеродинные приемники с микропроцессорным управлением. Принцип работы анализаторов основан на гетеродинном переносе исследуемого сигнала на промежуточную частоту (ПЧ) и последующей его обработке с помощью аналогово-цифрового преобразователя (АЦП) с блоком цифровой обработки (БЦО). Анализаторы спектра R&S FSC3, R&S FSC6 работают под управлением встроенного микропроцессора и закрытого от пользователя программного обеспечения. Приборы обеспечивают проведение автоматических измерений частотных и амплитудных параметров спектра сигналов. Полученные на приборах спектрограммы могут быть записаны в различных форматах во внутреннюю память, на внешний носитель, а также переданы на компьютер через интерфейс.
Конструктивно анализаторы спектра R&S FSC3, R&S FSC6 выполнены в виде настольного моноблока, объединяющего в своем составе высокочастотную, низкочастотную части, АЦП с БЦО и управляющий микропроцессор. На лицевой панели анализаторов находятся жидкокристаллический индикатор, кнопки управления, разъем интерфейса USB, входной СВЧ разъем, выход звукового демодулятора и опциональный выход следящего генератора. На задней панели находятся гнезда для подключения питающего напряжения, разъемы интерфейсов LAN и USB DEV, вход внешней опорной частоты, выход промежуточной частоты.
Внешний вид анализаторов спектра R&S FSC3, R&S FSC6 и обозначение места нанесения знака поверки приведены на рисунке 1. Обозначение места нанесения знака утверждения типа и схема пломбировки от несанкционированного доступа приведены на рисунке 2.
Программное обеспечениеДля управления режимами работы анализаторов спектра R&S FSC3, R&S FSC6 и обработки измерительных сигналов применяется встроенное программное обеспечение (далее - ПО) «FSC Firmware», обеспечивающее формирование заданий на проведение измерений, управление работой анализаторов в процессе проведения измерений, отображение хода измерений. ПО предназначено только для работы с анализаторами спектра R&S FSC3, R&S FSC6 и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Метрологически значимая часть ПО анализаторов спектра R&S FSC3, R&S FSC6 и измеренные данные не требуют специальных средств защиты. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FSC Firmware |
|
Номер версии (идентификационный номер) ПО |
2.22 и выше |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные, если имеются |
- |

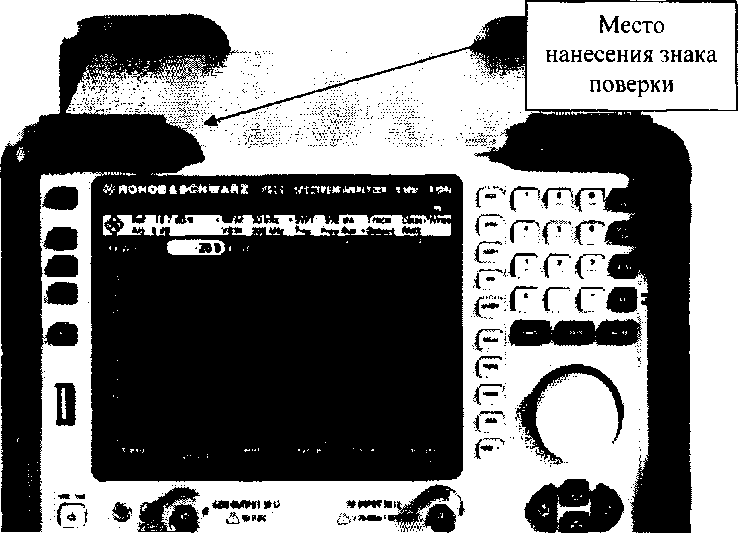

Рисунок 1 - Общий вид средства измерений
Место нанесения наклейки со знаком утверждения типа

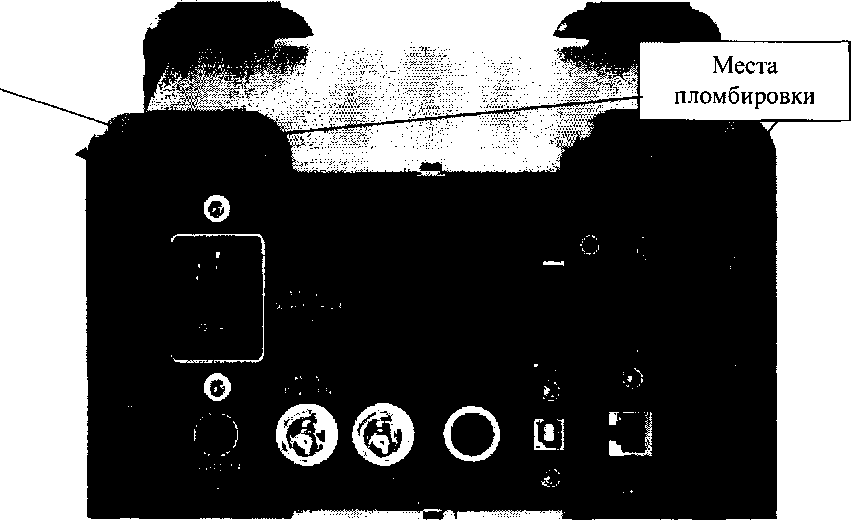

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Метрологические и технические характеристики приведены в таблицах 2-3.
Таблица 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон частот, Гц: R&S FSC3 |
от 9-103 до 3 -109 |
|
R&S FSC6 |
от 9-103 до 6109 |
|
Номинальное значение частоты опорного кварцевого генератора, МГц |
10 |
|
Пределы допускаемой абсолютной погрешности измерения частоты Бизм в режиме частотомера (при отношении сигнал/шум не менее 25 дБ) |
±(2-10'6Тизм + R) |
|
Разрешение частотомера, R, Гц |
0,1 |
|
Диапазон полос обзора, Гц |
0; от 10 до полного диапазона частот |
|
Пределы допускаемой относительной погрешности установки полосы обзора, % |
±0,15 |
|
Уровень фазовых шумов на несущей частоте 0,5 ГГц, при отстройке от несущей, дБн/Гц1, не более: 30 кГц |
-95 |
|
100 кГц |
-100 |
|
1 МГц |
-120 |
|
Диапазон перестройки фильтров полосы пропускания ПЧ, RBW, Гц |
от 10 до 3 • 106 (с шагом 1 -3) |
|
Пределы допускаемой относительной погрешности установки ширины полос пропускания ПЧ по уровню минус 3 дБ, при RBW, %: от 10 Гц до 300 кГц включ. |
±5 |
|
свыше 300 кГц |
±10 |
|
Коэффициент прямоугольности фильтров полосы пропускания (по уровням минус 60 дБ и минус 3 дБ), не более: |
5:1 |
|
Диапазон перестройки полос видеофильтра, Гц |
от 10 до 3 ■ 106 (с шагом 1 -3) |
|
Диапазон измеряемых уровней, дБмВт2 |
от среднего уровня шумов до 30 |
|
Пределы допускаемой абсолютной погрешности измерения уровня сигнала на частоте 100 МГц, дБ |
±0,3 |
|
Неравномерность амплитудно-частотной характеристики относительно уровня на частоте 100 МГц в диапазоне частот, дБ, не более от 9 кГц до 10 МГц включ. |
±1,5 |
|
свыше 10 МГц до 3,6 ГГц включ. |
±1,0 |
|
свыше 3,6 ГГц до 6 ГГц включ. |
±1,5 |
|
Примечания: Здесь и далее: | |
|
дБн/Гц - дБ относительно несущей, приведенное к полосе пропускания 1 Гц | |
|
2 дБмВт - дБ относительно 1 мВт | |
таблицы 2
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности установки опорного уровня при фиксированном значении ослабления входного аттенюатора, дБ |
±0,1 |
|
Диапазон и шаг перестройки аттенюатора СВЧ, дБ |
от 0 до 40 (с шагом 5) |
|
Пределы допускаемой абсолютной погрешности измерения уровня из-за переключения ослабления входного аттенюатора на частоте 100 МГц, дБ |
±0,3 |
|
Пределы допускаемой абсолютной погрешности измерения уровня из-за переключения полосы пропускания относительно RBW = 10 кГц, дБ |
±0,1 |
|
Пределы допускаемой абсолютной погрешности измерения уровня из-за нелинейности шкалы в диапазоне от 0 до минус 50 дБ (при отношении сигнал/шум не менее 16 дБ), дБ |
±0,2 |
|
Пределы допускаемой суммарной абсолютной погрешности измерения уровня в диапазоне от минус 50 дБ до 0 дБ относительно опорного уровня, при отношении сигнал/шум не менее 16 дБ, в диапазоне частот, дБ: от 10 МГц до 3,6 ГГц включ. |
±1,0 |
|
свыше 3,6 ГГц до 6 ГГц включ. |
±1,5 |
|
Средний уровень собственных шумов, дБмВт/Гц1, в диапазоне частот, не более: | |
|
- с выключенным предусилителем от 9 кГц до 100 кГц включ. |
-108 |
|
свыше 100 кГц до 1 МГц включ. |
-115 |
|
свыше 1 МГц до 10 МГц включ. |
-136 |
|
свыше 10 МГц до 2 ГГц включ. |
-141 |
|
свыше 2 ГГц до 3,6 ГГц включ. |
-138 |
|
свыше 3,6 ГГц до 5 ГГц включ. |
-142 |
|
свыше 5 ГГц до 6 ГГц включ. |
-140 |
|
- с включенным предусилителем (опция R&S FSC-B22, номинальный коэффициент усиления 20 дБ) от 100 кГц до 1 МГц включ. |
-133 |
|
свыше 1 МГц до 10 МГц включ. |
-157 |
|
свыше 10 МГц до 1 ГГц включ. |
-161 |
|
свыше 1 ГГц до 2 ГГц включ. |
-159 |
|
свыше 2 ГГц до 5 ГГц включ. |
-155 |
|
свыше 5 ГГц до 6 ГГц включ. |
-151 |
|
Примечание: | |
|
Здесь и далее: дБмВт/Гц - дБ относительно 1 мВт приведенное к полосе пропускания 1 Гц | |
Продолжение таблицы 2
|
1 |
2 |
|
Интермодуляционные искажения 3-го порядка при уровне сигналов на смесителе минус 20 дБмВт, в диапазоне частот, дБн1, не более: до 300 МГц включ. |
-54 |
|
свыше 300 МГц до 3,6 ГГц включ. |
-60 |
|
свыше 3,6 ГГц до 6 ГГц включ. |
-46 |
|
Гармонические искажения 2-го порядка при уровне сигнала на смесителе минус 20 дБмВт, в диапазоне частот, дБн, не более: от 20 МГц до 1,5 ГГц включ. |
-60 |
|
свыше 1,5 ГГц до 3 ГГц включ. |
-50 |
|
Уровень остаточных сигналов комбинационных частот, вход заглушен, аттенюатор 0 дБ, частота не менее 30 МГц, дБмВт, не более |
-90 |
|
Входное сопротивление анализатора, Ом |
50 |
|
КСВН входа (аттенюатор СВЧ 10 дБ) в диапазоне частот, не более: от 100 кГц до 1 ГГц включ. |
1,5 |
|
свыше 1 ГГц до 6 ГГц включ. |
2 |
|
Разъем СВЧ входа |
N-тип «розетка» |
|
Характеристики следящего |
генератора |
|
Диапазон частот сигнала, Гц: R&S FSC3 |
от 105 до 3 -109 |
|
R&S FSC6 |
от 105 до 6-109 |
|
Диапазон установки выходного уровня, дБмВт |
от -40 до 0 (с шагом 1) |
|
Разъем СВЧ входа |
N-тип «розетка» |
|
Примечание: Здесь и далее: 1 дБн - дБ относительно несущей | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °C относительная влажность воздуха, % |
от 0 до 50 от 40 до 85 |
|
Условия хранения и транспортирования: температура окружающего воздуха, °C относительная влажность воздуха, %, не более |
от -40 до 70 95 |
|
Масса, кг, не более |
4,5 |
|
Габаритные размеры (ширинахвысотахглубина), мм |
233 х 158 x 350 |
|
Питание от сети переменного тока: напряжение, В частота, Гц |
от 100 до 240 от 50 до 400 |
|
Потребляемая мощность, Вт |
12 |
|
Напряжение питания постоянного тока, В |
от 14 до 16 |
|
Ток питания, А |
от 0,7 до 0,8 |
|
Время прогрева, мин |
15 |
наносится на заднюю панель анализаторов спектра R&S FSC3, R&S FSC6 и на титульный лист руководства по эксплуатации типографским способом или специальным штампом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор спектра |
R&S FSC3, R&S FSC6 |
1 шт. |
|
Опция R&S FSL-B22 - предусилитель |
по заказу | |
|
Опция следящего генератора |
по заказу | |
|
Сетевой шнур |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП РТ 1462-2010 |
1 экз. |
осуществляется по документу МП РТ 1462-2010 «Анализаторы спектра R&S FSC3, R&S FSC6. Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест - Москва» в 18 октября 2010 г.
Основные средства поверки:
-
- стандарт частоты 41-50 (регистрационный номер 4688-75);
-
- генератор сигналов R&S SMA100A (регистрационный номер 35616-07);
-
- ваттметр проходящей мощности СВЧ NPR-Z98 (регистрационный номер 43643-10);
-
- анализатор электрических цепей векторный ZVL6 (регистрационный номер 37173-08);
-
- набор мер КСВН и полного сопротивления 1-го разряда ЭК9-140 (регистрационный номер 8485-81);
-
- набор мер полного и волнового сопротивления 1-го разряда ЭК9-145 (регистрационный номер 8935-82).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель анализаторов спектра R&S FSC3, R&S FSC6 в соответствии с рис. 1 или на свидетельство о поверке
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам спектра R&S FSC3, R&S FSC6ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Техническая документации фирмы - изготовителя.
ИзготовителиФирма «Rohde & Schwarz GmbH & Со. KG», Германия
Адрес: Muehldorfstrasse 15, 81671 Munich, Germany
Телефон: +49 89 41 29 О
Факс: +49 89 41 29 12 164
Web-сайт: https://www.rohde-schwarz.com
E-mail: customersupport@rohde-schwarz.com
Фирма «Rohde & Schwarz Technologies Malaysia Sdn Bhd», Малайзия
Адрес: PAT SQUARE, Jalan Pelukis Ul/46, Temasya Industrial Park, 40150 Shah Alam, Selangor, Malaysia
Телефон:+603 5569 ООН
Факс: +603 5569 0088
Web-сайт: https://www.rohde-schwarz.com
E-mail: support.malaysia@rohde-schwarz.com
ЗаявительПредставительство фирмы «РОДЕ И ШВАРЦ ГМБХ И КО.КГ» (Германия)
ИНН 9909002668
Адрес: 115093 г. Москва, Павловская, д.7, стр.1
Телефон: +7 (495) 981-3560
Факс:+7 (495)981-3565
Web-сайт: https://www.rohde-schwarz.ru
E-mail: sales.russia@rohde-schwarz.com
Испытательный центрФедеральное бюджетное учреждение «Г осударственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
